ESR raptor- medición de capacitancia

Bueno solo vengo a compartir un proyecto de electronica.
un poco laborioso si no se tiene experiencia pero sumamente facil.
Se trata de ERS RAPTOR que es un circuito que se le puede incorporar al tester hogareño de esos que se consigue con facilidad en cualquier lado.

Su utilidad es para detectar si un capacitor está dañado, con la particularidad que no es necesario desmontarlo para testearlo. Cosa muy útil por que en reparaciones solo se puede intuir el daño a través de una revisión ocular, destreza que se va incorporando con los años pero que deja mucho de desear, (y desde luego con un oscilador pero solo los dedicados al tema pueden costear eso).

esta placa es de fácil armado y no consta de muchos materiales, yo logré hacerlo por un costo de $150 mas o menos, pero he reutilizando materiales de placas viejas, aun asi se puede reducir un poco mas los costos.

En cuanto al procedimiento dejo una serie de videos echo por un canal de electrónica en YT, el cual está muy bien explicado paso a paso y los detalles a tener en cuenta.



Video de presentación:




Todo los planos listados y pistas están en los enlaces de las descripción en los videos.



Video 1 : lista de componentes




Video 2: montaje




Video 3: puesta en marcha




Correcciones y aclaraciones:

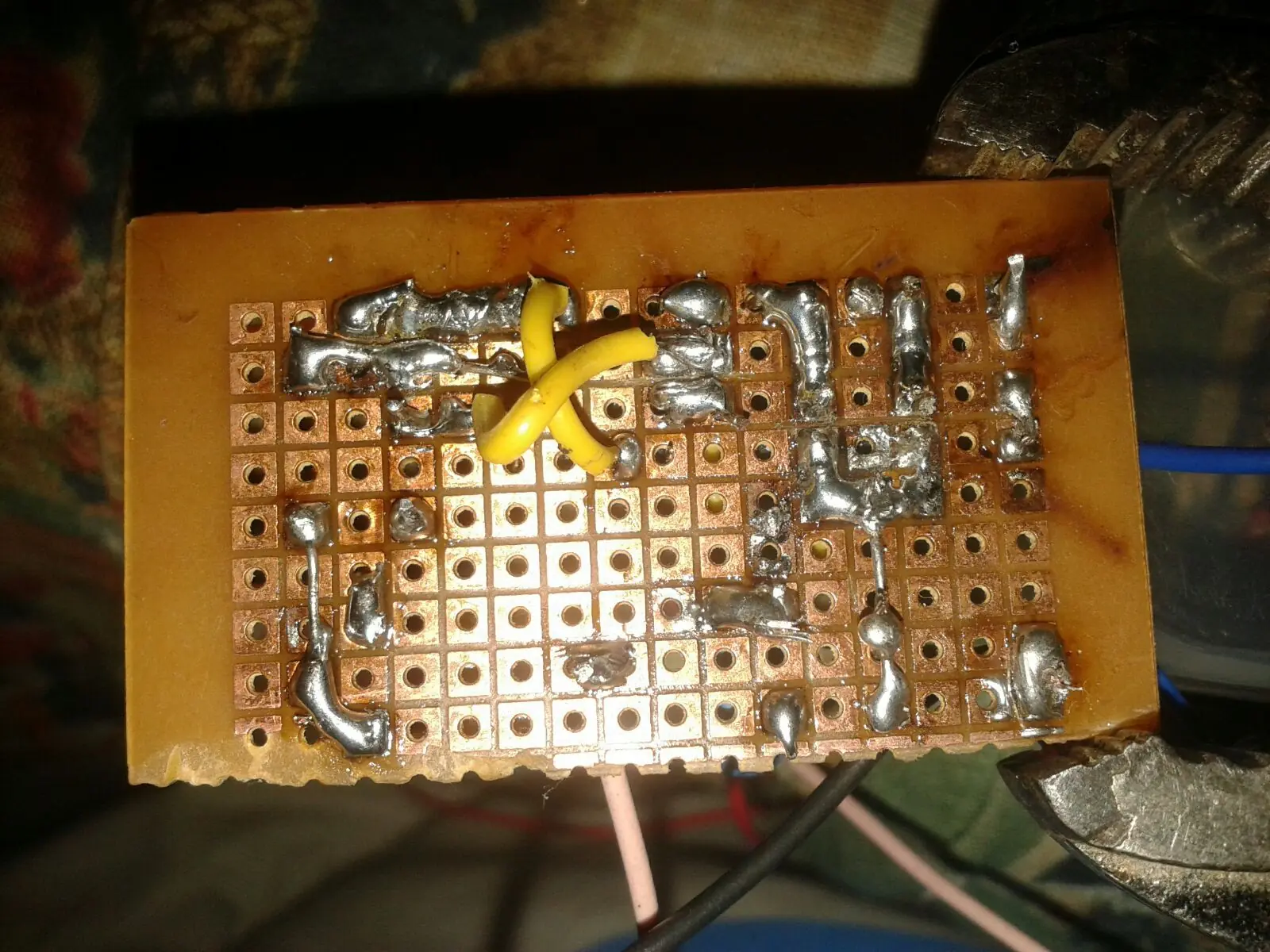

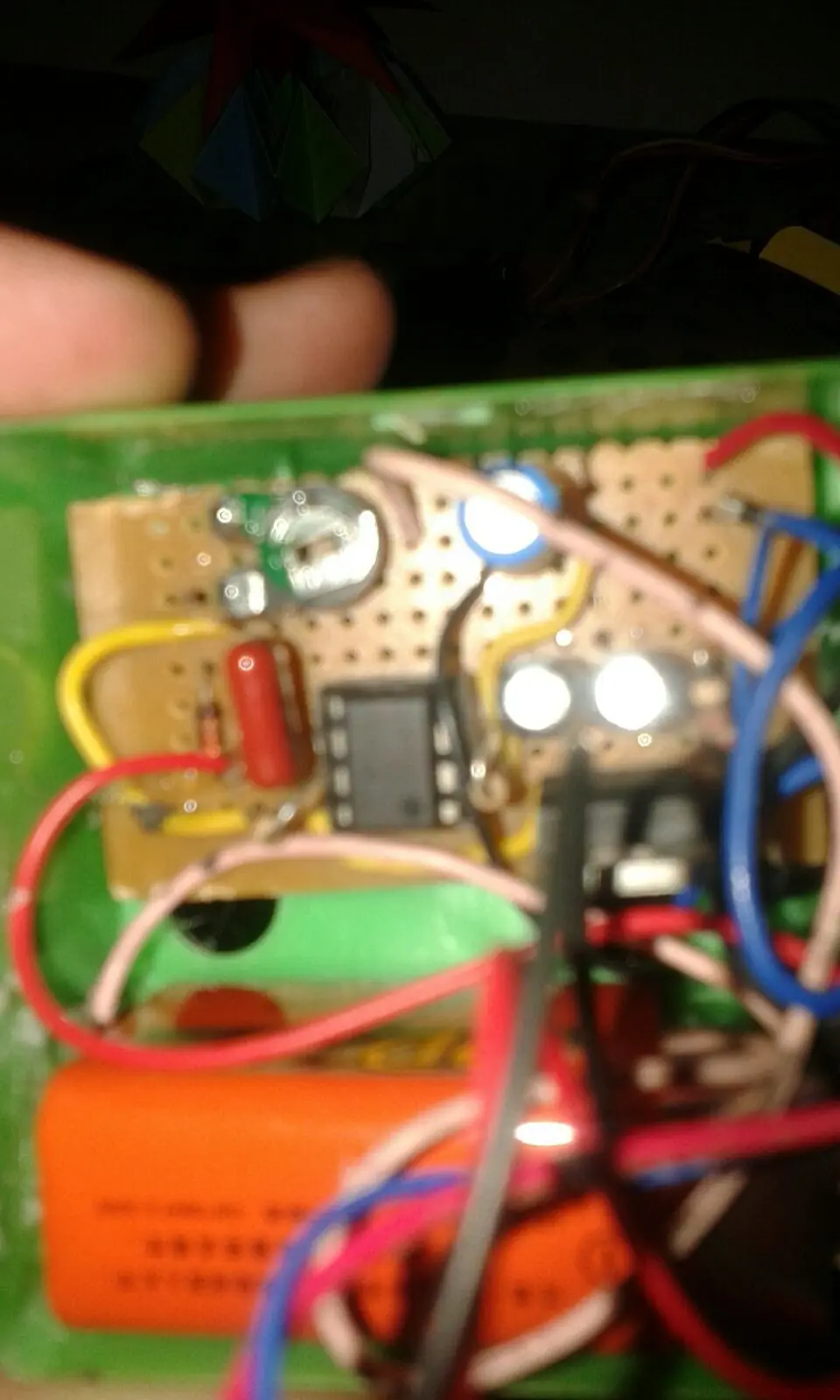

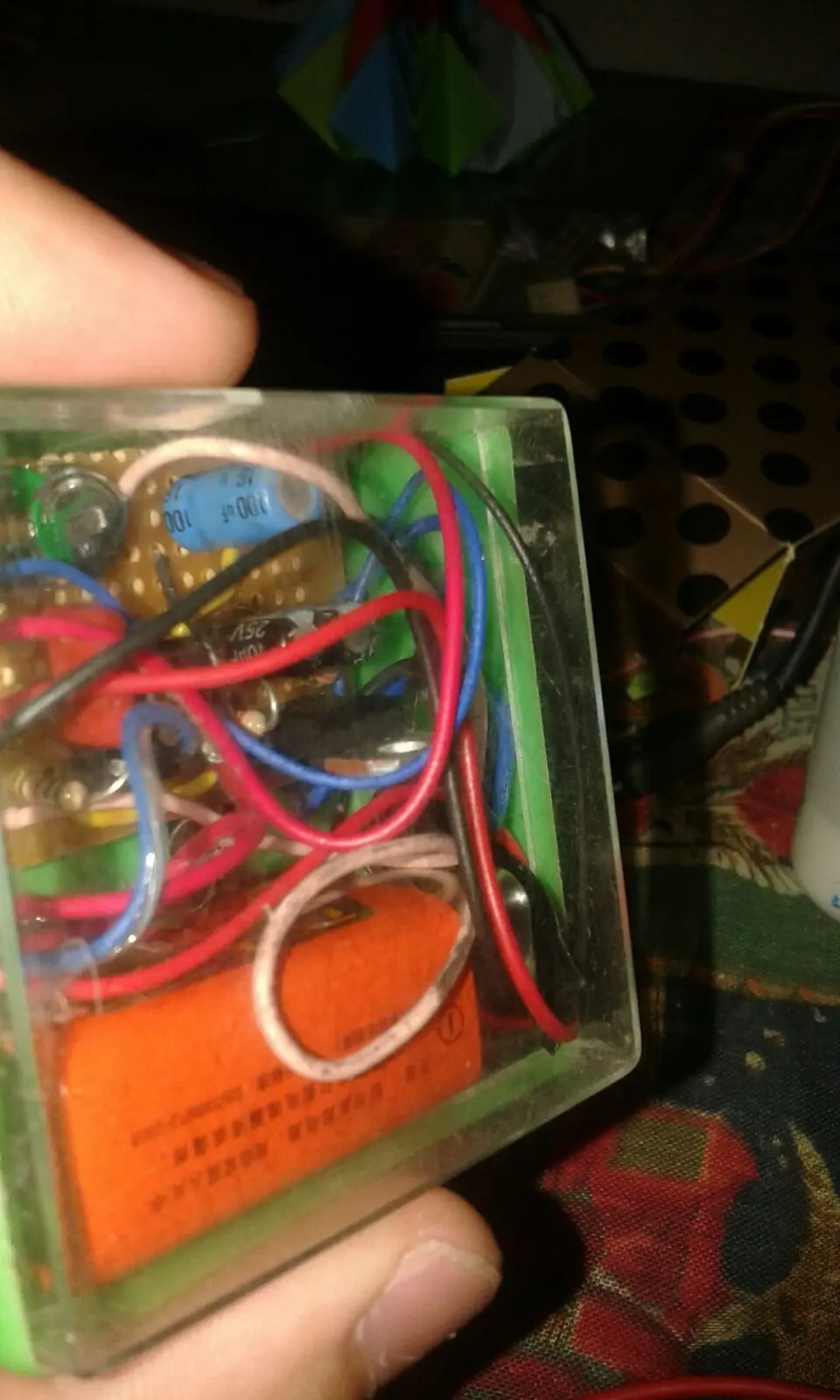

Para terminar dejo un par de fotos de como me quedo mi placa, sin el paso a paso por que sinceramente al comenzar pensé que me iba quedar un adefesio indigno de mostrarse.




Finalmente quiero agradecer a :
@bourlot_g

quien a compartido esta información de utilidad a través de su canal de YT:

https://www.youtube.com/user/bourlotg


y su pagina:
