Supongamos que has entrado de lleno al mundo de la electrónica, pero comienzas a sentirte un poco aburrido del «aspecto de prototipo» en tus diseños. Inevitablemente, el siguiente paso es comenzar a diseñar tus propios PCB, y si existe un programa para «mojarse los pies», es KiCad. Más de 20 años de experiencia, soporte multiplataforma, y una comunidad gigantesca convierten a KiCad en uno de los mejores programas de este tipo, sin límites ni trials.
Dicen que la práctica hace al maestro, y si tuviera que comparar eso con mis habilidades en electrónica, probablemente necesite entrenar un par de años en una montaña. Me considero un adicto al protoboard, y no me llevo muy bien con el perfboard, por lo tanto, siempre me pareció muy interesante la posibilidad de crear PCBs en casa. El famoso método de la plancha, preparar los químicos… digamos que el proceso demanda cierto cariño, pero antes necesitas tener listos tus circuitos. Entusiastas y profesionales por igual han encontrado a un poderoso aliado en el software. El término técnico que define a la categoría de esos programas es «Automatización de Diseño Electrónico», y a pesar de las múltiples opciones comerciales disponibles, KiCad se mantiene libre y gratuito.

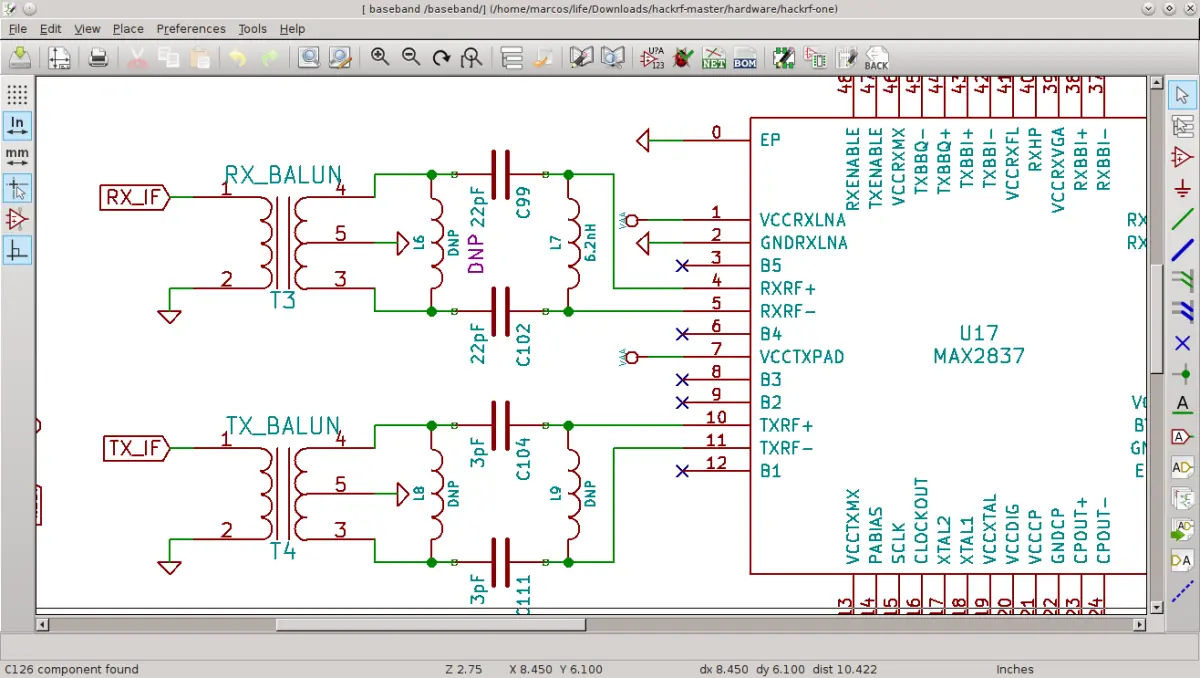

La página oficial de KiCad describe sus tres funciones principales: La captura esquemática, en donde empiezas a dar forma a tu circuito, la generación del PCB, con un soporte de hasta 32 capas de cobre, y un visualizador 3D, el cual nos puede dar una idea de cómo se verá la pieza una vez terminada. KiCad experimentó un salto de calidad notable cuando la gente del CERN comenzó a colaborar en el proyecto, y su última versión estable es del pasado 12 de diciembre, que incluye varias correcciones. Otro detalle que no podemos ignorar es su amplia compatibilidad multiplataforma. Windows, Linux (en varios sabores), OS X y hasta FreeBSD aparecen en la lista.
Como podrás imaginar, KiCad no es un programa que deba ser tomado a la ligera. De hecho, lo recomendable es recorrer sus tutoriales y conocer más de cerca varios puntos elementales. Por suerte, la comunidad de KiCad es bastante grande, y si quieres entrar en contacto con usuarios que hablen español, puedes comenzar en foros como este. En resumen: Si sientes que debes hacer tus propios PCB e ir más allá de diseños casuales, tarde o temprano cruzarás espadas con KiCad. No dejes de explorarlo.
