Como realizar overclock a cualquier placa de vídeo correctamente by Critical Power
Que tal Gamer y Overclockers y por supuesto "Mis Seguidores" de Taringa!
Aquí estoy presentando otro de mis post GUÍA para darles una ayuda de conocimientos propios en base a mi última experiencia con una VGA 4850 muchos o algunos lo habrán visto en mi último post TOP "Muchas Gracias por el gran logro en la comunidad" logre una gran respuesta de visitas puntos y no tantos insultos, ademas muy buenas críticas para mejorar la calidad de las publicaciones y bueno nuevas ideas para compartir.
Algunos usuarios pasaron a mi Facebook buscando herramientas o consultas sobre OC de VGA y al ver el interés demostrado bueno me decidí a armar un post de OC a mi criterio muy completo para q cualquier usuario se ponga a jugar con su placa tomando las medidas de seguridad correspondiente.
Quiero aclarar que todos estos conceptos y conocimientos fueron desarrollados en base a una sapphire 4850 siempre me enfoque que benchmark de 2D ósea todo en base a CPU ya que en VGA realmente me iba muy mal en comparación a OC extremo con CPU pero bueno las cosas cambian y por eso toda mi experiencia de largas y largas horas de OC con 3D y una placa de 600 pesos + una modificación (que no es el objetivo de esta guía) logre conocimientos increíbles y los voy a compartir.
NO LIMITES TUS RETOS RETA TUS LIMITES!
Genial frase.
Bueno y para terminar mi introducción el bench mas difícil para mi era 3DMARK 03 y ahora es mi favorito gracias al dominio de estos conocimientos.
Hardware
Pentium G3258 Unlock
Gigabyte Z97X SOC FORCE
Sapphire HD 4850 512MB
Team Group Team Xtreme LV 4GB
Enermax 1200W Platimax
"Por favor no agredir sin razón alguna" respete el trabajo de los demás, es un post libre de comentarios evite bloqueos y no pierda el Karma ^_^
Atentos! al final de la publicación, Genius GX speed P100 - Gratis!
"Consultas, guías en tiempo real, información y mas por favor ingresar en mi cuenta de Facebook publica"
Comencemos!
1_Primer Paso: Limpieza / mantenimiento de la placa
Bueno esto es algo importante sobre todo en VGAs antiguas, o en gabinetes con gran caudal de sustancias ajenas a la limpieza.
Lo más importante desarmar la placa de video y revisar la pasta térmica de la placa, si la misma esta seca evita un buen contacto y transmisor de l calor entre el GPU y el disipador y podemos tener mayores temperaturas que cuando la compramos 0km.
El segundo consejo es limpiar lo mejor q se pueda el disipador- radiador - cooler y todo lo relacionado al flujo de aire interno de la placa una obstrucción del paso del aire aumenta la mala salida del caudal de aire caliente y ya sabemos que consecuencias tenemos al respecto.
Tercer consejo "Para los más exigente" los pads de memoria y VRM a veces se degradan con el paso del tiempo o están secos esto es importante si desbloqueamos voltaje o hacemos algún pencil mod*.
*Nota: Pencil MOD es la técnica de pintar una o más resistencias con grafito (Lápiz negro) y pasarlo muchas veces sobre el componente para bajar la resistencia de la misma y así aumentar el VGPU o VRAM sin necesidad de soldar cables y entrar en un caos global.
Bueno cuando tenemos aplicada una buena térmica a nuestro GPU, PADs nuevos y en buen estado y limpio todo el sistema de refrigeración de la placa a todo esto completamente armado estamos listo para salir a pista.
2_ revisar características de la fuente voltajes y estabilidad en los mismos.
¡LA FUENTE! ¿Porque digo esto?
Bueno esto sería una vuelta previa de calentamiento de nuestra placa y lograr saber en qué condiciones tenemos el combustible de nuestro sistema.
"Hablamos de la alimentación"
Pongo este punto porque la cantidad de consultas q recibo sobre OC ya sea CPU o VGA en general los usuarios dejan la compra de la fuente como algo menor o recortan el precio y colocan un lindo CPU pero a la hora de la exigencia nos quedamos corto y entramos en zona de problemas.
Algunos ejemplos incluyendo el mío que es el más caótico ya veran.

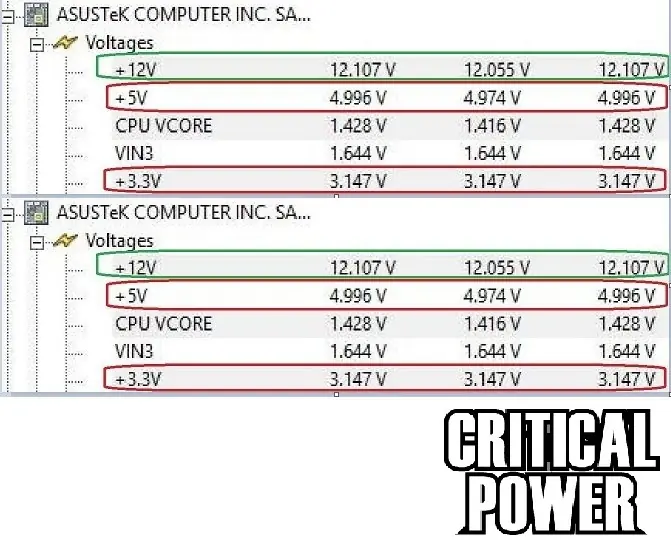

No voy a nombrar marcas de forma pública pero aquí doy ejemplos de que estamos en problemas sobre todo si los valores son leídos con la fuente sin carga (Sin altos consumos de energía, Ejemplo el escritorio de windows sin hacer nada)

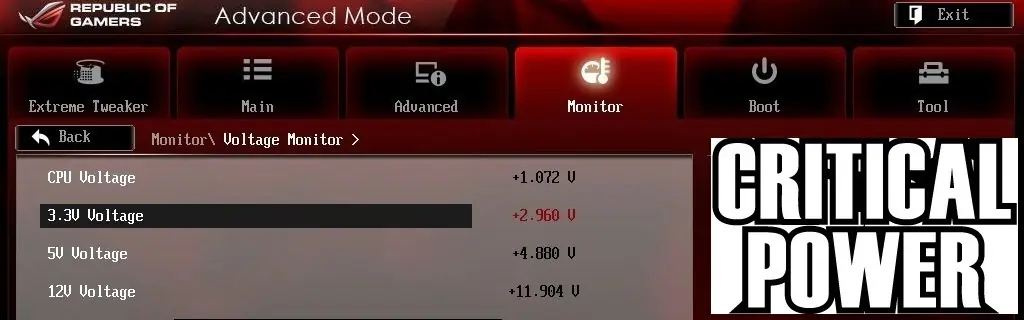

En estos ejemplos tenemos Fuentes que vemos en el mercado local, (sin quemar a ninguna marca) tenemos fuentes de mala calidad NO recomendadas para OC mostrando los valores de salida insuficientes para el máximo esfuerzo que sería en condiciones de carga gaming o peor aún OC.
En este ejemplo es Personal, mi ex fuente de una marca ultra reconocida de 1200w gold 11 meses de uso y así era el rendimiento de esta... porquería?
Nunca vi nada igual.
La fuente se conectaba a:
Maximus IV Extreme -i7 3960x - 7970 lightning y 6 módulos de memoria ram Corsair GT

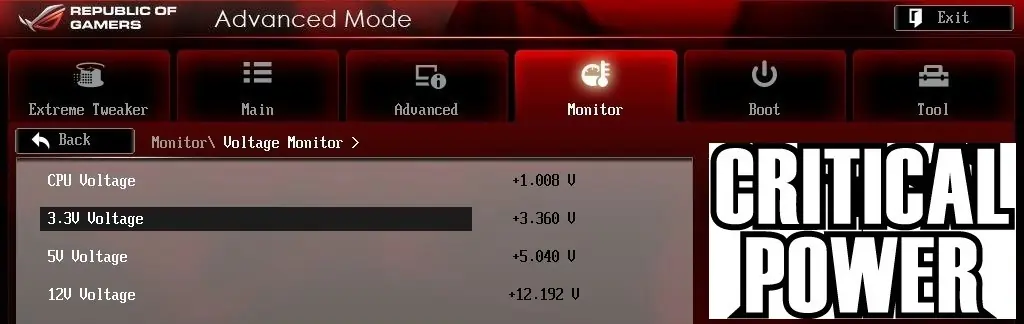

Un ejemplo de un funcionamiento correcto Enermax 1200W platimax Platinum, no tengo otra fuente disponible para la prueba ni tampoco de menor potencia.

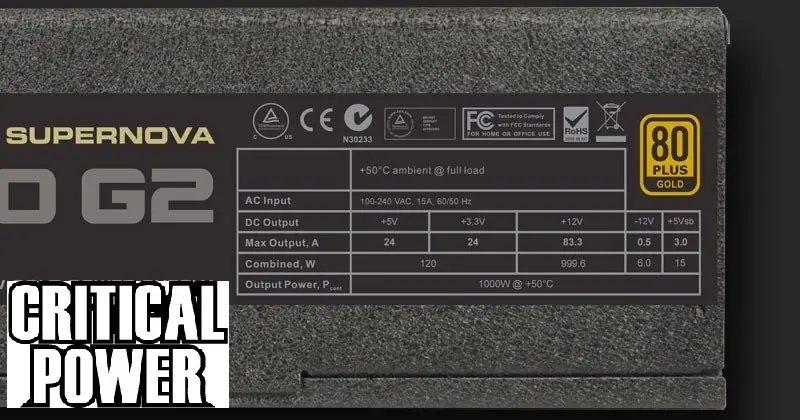

Podemos revisar los datos de nuestra fuente para asegurar que la fuente no corre al limite mirando lo más importante la línea de 12v y su capacidad de alimentación para alimentar nuestra placa de video.
Todas las fuentes NO certificada con "80 plus" en altas cargas pueden entregar -80% (menos) de su valor máximo, y no asegura ser estable en todo momento.
Hoy en día se recomienda comprar fuentes certificadas para una mayor seguridad y calidad en la energía que nos entrega.
Para terminar ahora que tenemos conocimientos de la teoría, para saber si una fuente es estable es muy simple, solamente teniendo instalada la placa de video a usar en nuestra pc solo ejecutamos un programa de lectura y correr uno o varios bench y ver cuánto baja nuestro valor predeterminado de cada una de las líneas, si estamos en un nivel muy bajo significa q elegimos una mala fuente para nuestra PC.
3_Búsqueda de los programas correctos de monitoreo y overclocking
Bueno es hora de monitorear las líneas de la Fuente y que programas necesitamos para aumentar la frecuencia de nuestra VGA.
Podríamos decir que tenemos un montón de programas útiles para OC y monitorear las fuentes yo voy a compartir los q uso yo que no significa que ustedes usen otros tan buenos o mejores que los nombrados aquí.
Monitorear la fuente.
HWiNFO64 (Yo uso este)
Aida64
Overclocking
MSI Afterburner
Asus asus tweak
EVGA PrecisionX
AMDGPUClockTool
Sapphire TRIXX
RivaTuner
Nvidia Inspector
4_Monitoreo de temperaturas de la placa
Bueno aquí puedo nombrar dos programas que me son de ayuda uno es el MSI Afterburner que cuenta con monitoreo sobre el benchmark o Gaming sobre nuestra pantalla en el Angulo que nosotros elegimos.
Y el segundo es el GPUZ donde podemos dejarlo abierto y solo el programa nos va a marcar mínimo - promedio - máximo de la temperatura de nuestro GPU.
Cualquiera de las dos opciones es confiable.
5_ Búsqueda del diver que más se adapta al máximo rendimiento de la placa.
Este tema lo comente en un post anterior y lo voy a detallar un poco mas aquí.
Todo usuario (Me incluyo) cada vez q salía un nuevo driver que se nos cruzaba por delante, o una bios, actualizábamos sin tener conocimientos de rendimiento reales pensando que lo nuevo es mejor que lo viejo.
Pero resulta que "NO ES ASI"
Cada generación de placas o modelos que se van actualizando los drivers y dejando de dar soporte a otros modelos, pero también solo por un tiempo muy limitado va a programar el mejor driver para nuestro modelo, y uno de docenas va a ser el elegido y correcto para nuestra VGA.
No es que voy a enseñar matemáticas solo mostrar un ejemplo de forma gráfica de mi idea de cuál es el mejor controlador que hay que buscar si queremos el máximo rendimiento.
Esta teoría la comprobé probando muchos drivers no voy a probar los últimos porque no sirve para nada ya que tenemos que agruparnos a drivers aproximados a nuestra generación de modelo de placa.
Pero si probé una buena cantidad para la gráfica de esta guía.
¿Como buscar el controlador correcto de forma muy precisa? bueno es simple pero no rápido.
Bajan todos los drivers que puedan. "En mi página de facebook compartí dos link de NVIDIA y AMD donde está la lista completa para bajar cada uno de ellos" ejemplo mi colección está casi completa
Eso si! si pasan por mi face público y ponen Like no me enoja
Bueno luego de buscar la cantidad que cada uno quiere probar solo se elige algún bench si usamos VGA antiguas tendríamos que usar un Benchmark acorde a la placa. Ejemplos:
3DMark 2001
3DMark 03
3DMark 05
3DMark 06
3DMark Vantage
3DMark 11
3DMark
Me gustan los 3DMarks porque son programas muy exactos y los que necesito para competir.
En las opciones de 3dmark podemos cliquear solo una parte de la prueba y no todo completo entonces podemos correr o probar solo unos 40 segundos de prueba anotar el resultado des-instalar el driver y colocar otro y repetir el proceso anotando cada resultado, buscando por mínima que sea la diferencia siempre el más alto.
Para des-instalar el driver también uso un programa publicado en el Face no lo nombro porque ya muchos usuarios me agredieron por compartirlo y criticas de que no se usa como lo detalle así que bue en el face esta todo.
Siempre es recomendable limpiar de raíz los drivers para que el nuevo funcione al 100%.
****El des-instalador de Windows no sirve.****
6_Consideraciones Extra de la placa
La placa de video que utilice esta modificada y como resultado logre mayores frecuencias, mayores voltajes y como resultado mayor potencia que una placa común.
7_Bueno aquí algunos tips de cualquier placa de video.
Analizar la placa y ver si las fases de poder se encuentran dentro del sistema de refrigeración o fuera ejemplo la 4850 sapphire tiene separado las fases VRM del cooler que enfría el GPU eso significa que aumenta la temperatura de las fases que si tuviera un cooler echándole aire.
Mi placa esta pintada eso aumenta el calor de las fases porque no apoya el pad del disipador sobre los componentes a enfriar, pero es bueno saber en cualquier caso a que temperatura trabajan sobre todo si hacemos OC muchos multimetros tienen sonda tipo K para medir la temperatura positiva y no son caros.
Ejemplo las fases de forma pasiva sin recibir aire de un cooler extra encontramos una temperatura de +50º grados aproximado en gaming y 66º con OC si le acoplamos un cooler que le eche aire al disipador podemos bajar la temperatura a unos 48º aproximado (datos de mi placa pintada)
Con esto quiero decir que si hacen oc y pueden colocar un cooler al disipador que se encuentra separado del GPU sería aconsejable.
Si le apoyan uno pequeño de 6cm x 6cm en el lado posterior al GPU también puede ayudar a bajar la temperatura unos 2º - 3º grados aprox.
La colocación de la refrigeración extra depende si vamos a usar la VGA dentro o fuera del gabinete sobre una mesa que es mi mayor preferencia por la comodidad y control de los instrumentos de medición.
7_Concepto de cómo realizar el plan de trabajo
El concepto de realizar un buen OC ordenado para achicar márgenes de error, de cuál es el límite máximo posible para la frecuencia de GPU o de RAMs.
Recomiendo trabajar cada uno por separado buscando el punto máximo escalable posible y luego que tengamos el máximo de GPU y de RAM trabajar ambos al mismo tiempo conociendo ya la reacción de ambos componentes.
Eso ayuda a saber con precisión los errores que pueda provocar un alto OC a nuestro equipo. (Errores de imagen)
No todas las placas suben altos MHz algunos muy pocos otros no tanto y otras muy atractivas frecuencias y ademas todo depende de nuestra calidad de GPU en el mismo modelo de vga.
También pueden usar el método de PENCIL MOD pintar ciertos componentes con grafito y lograr aumentos de voltajes que ayuden a nuestro OC sin altos riesgos de temperaturas. Solo algunos modelos están capacitados para esta actividad y reacción.
Y por supuesto está el Vmod. Soldar cables a nuestra VGA (No recomendado)
Ultimo nivel: El nivel Zombie. Que aun ni yo intente hacerlo todavía.
Overclock GPU
Aquí solo pongo ejemplos de capturas nada puedo agregar.
Recomiendo incrementos de aumento de frecuencia de solo 10Mhz entre test y test.
Overclock RAM
Recomiendo incrementos de aumento de frecuencia de solo 10Mhz entre test y test.
Aquí solo pongo ejemplos de capturas nada puedo agregar
Overclock GPU + RAM
Recomiendo incrementos de aumento de frecuencia de solo 10Mhz entre test y test.
Aquí solo pongo ejemplos de capturas nada puedo agregar
Resultados Finales - Experiencia personal y ejemplo.
Ttitulo: Cuando no necesitas la Fuerza Bruta de un CPU para romper un registro.
¿Que mejor ejemplo que ganar un registro con menos recursos para finalizar todo el tutorial?
Y si realmente sirve o no todo lo explicado?
Aquí tenemos un ejemplo de un gran Overclocker de Perú que usa todas sus placas con VMOD (Modificadas con cables) a eso le suma un disipador acoplado a su VGA y un 3770k @ 5300Mhz
Y por el otro lado esta Critical Power con un Pentium de dos núcleos + 4850 con cooler de stock y un solo módulo de memoria de 4gb instalado.
Dificil pensar en ganarle con un pentium a un i7 no? y encima a mayor frecuencia que mi procesador?!
Más información que el resultado final no puedo compartir porque aún no compartí los datos en mi cuenta de Facebook.
Todo se comparte primero ahí y luego en otros sitios, pero les aseguro que aquí está el resultado final logrando por mí y realmente es sorprendente la frecuencia de mi procesador sumado a la salvaje 4850 Black como yo apode.
Gracias por leer, espero que sea de utilidad para los futuros nuevos Overclockers de LATAM
Mas información se comparte próximamente en Facebook
3DMark 03
3DMark 03 lista oficial resultados latinoamericanos
Aquí pueden ver las frecuencias alcanzadas por latinos en el modelo 4850
