Como comenté en otro
post
se me había enganchado el cable de mi auricular y se cortó por dentro,así que me compré los materiales necesarios y le cambié el cable,acá va el paso a paso.
Auricular defectuoso

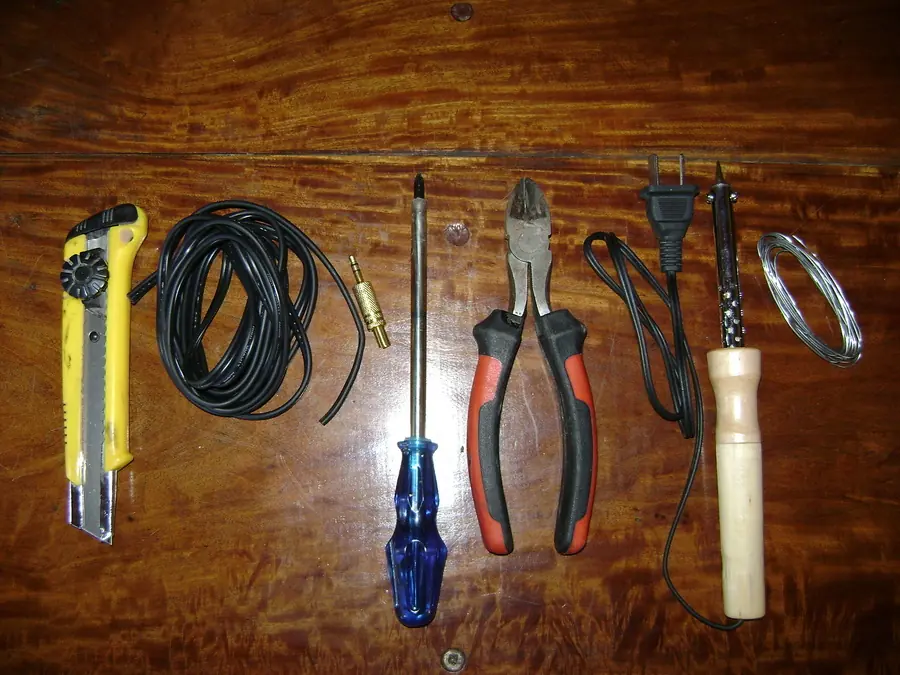

Materiales necesarios
Desarmando el Auricular

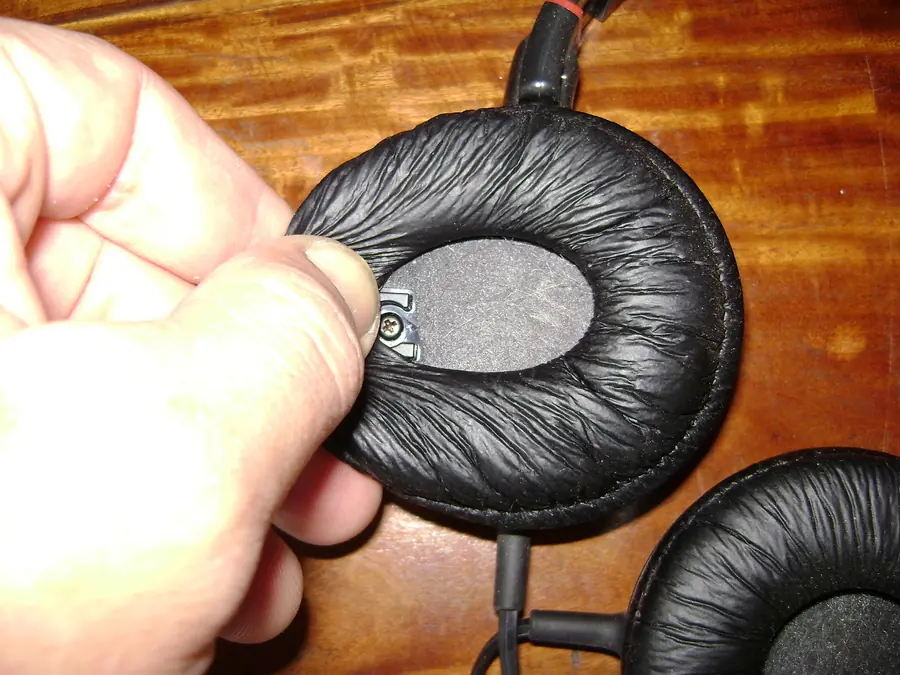

Los tornillos están ocultos detrás de la almohadilla

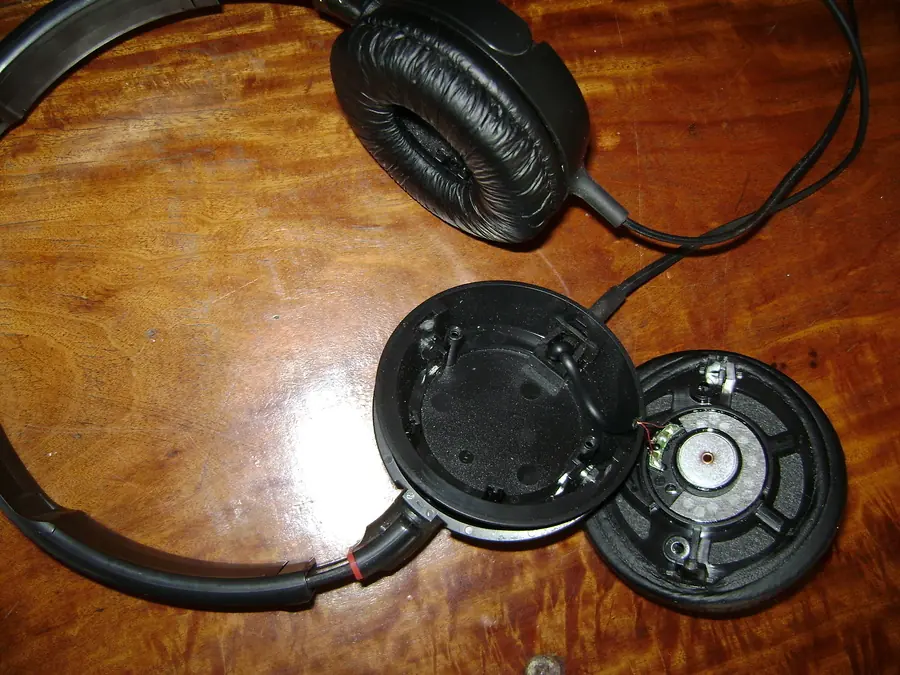

Como vemos el cable que trae es muy fino, y con el tirón al engancharse se cortó
Preparando el cable nuevo

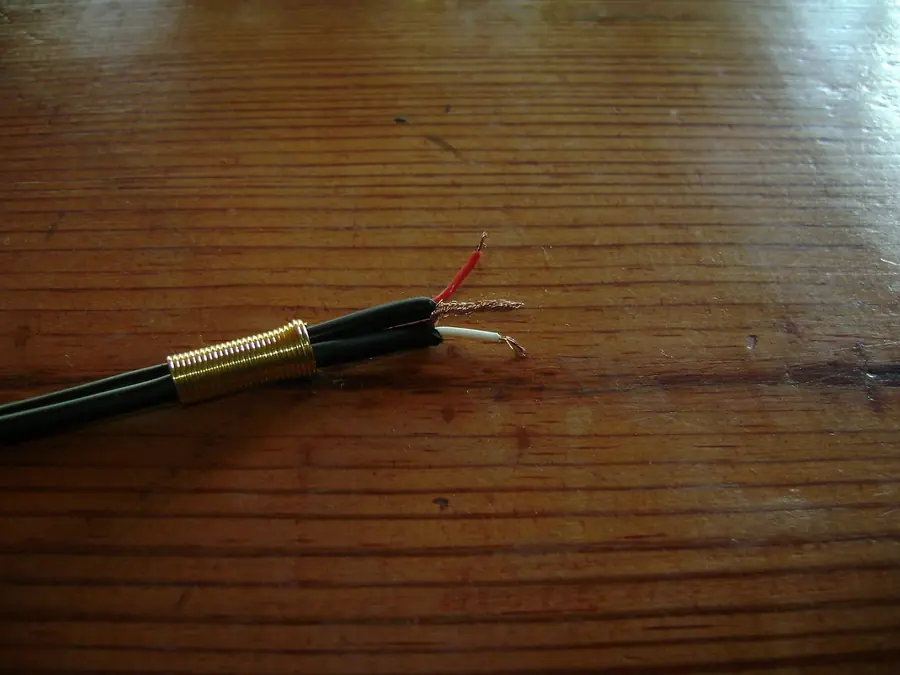

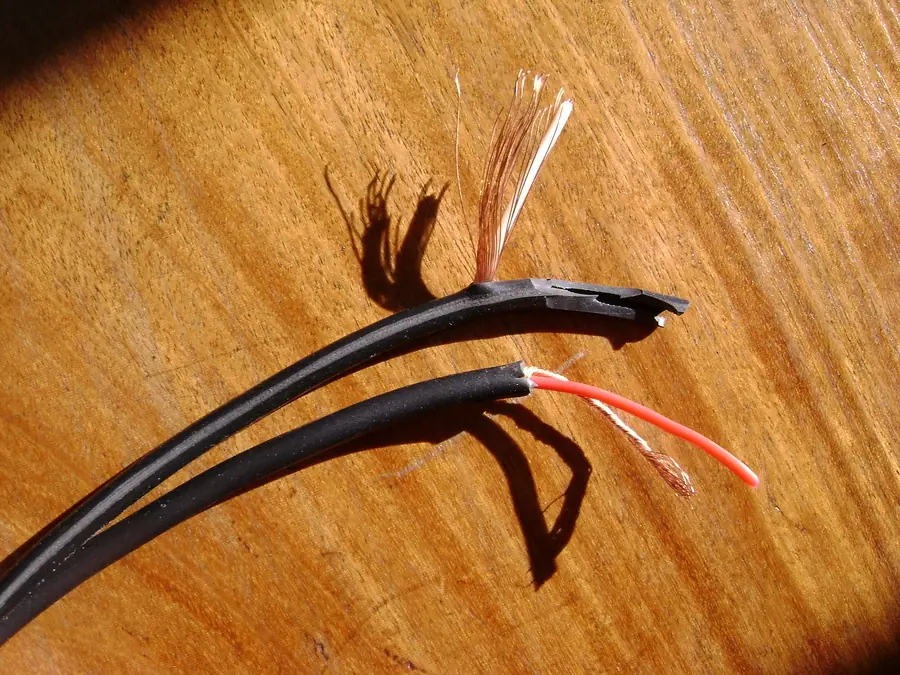

Con la ayuda de un cutter y alicate pelamos el cable nuevo los centímetros necesarios

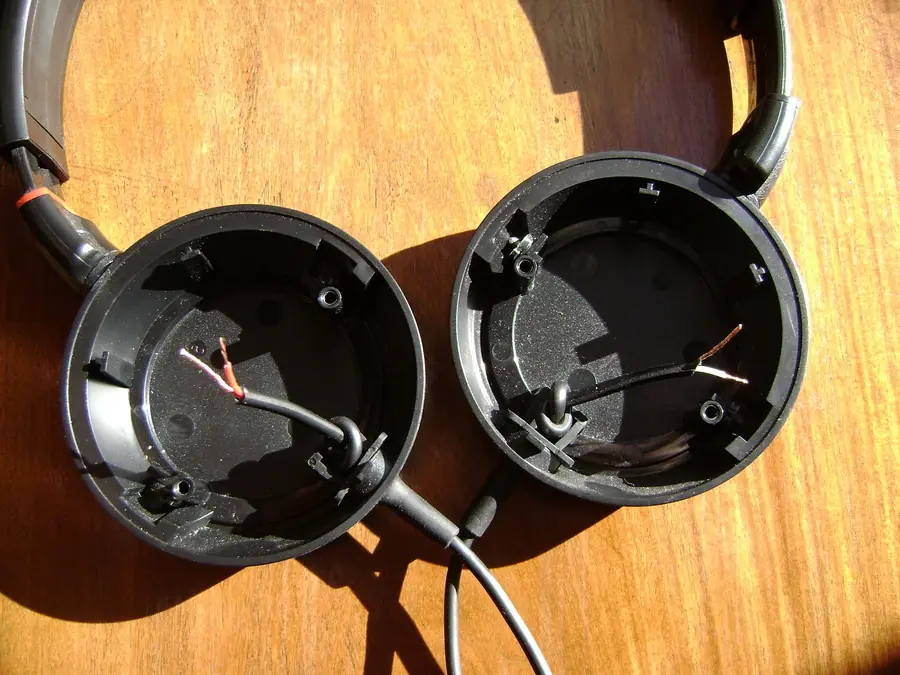

Acá vemos como ya están pasados y con el nudo anti-tirón correspondiente
La soldadura debe ser justa y precisa,un gran bollo de estaño no garantiza mejor soldadura
Preparando la ficha nueva

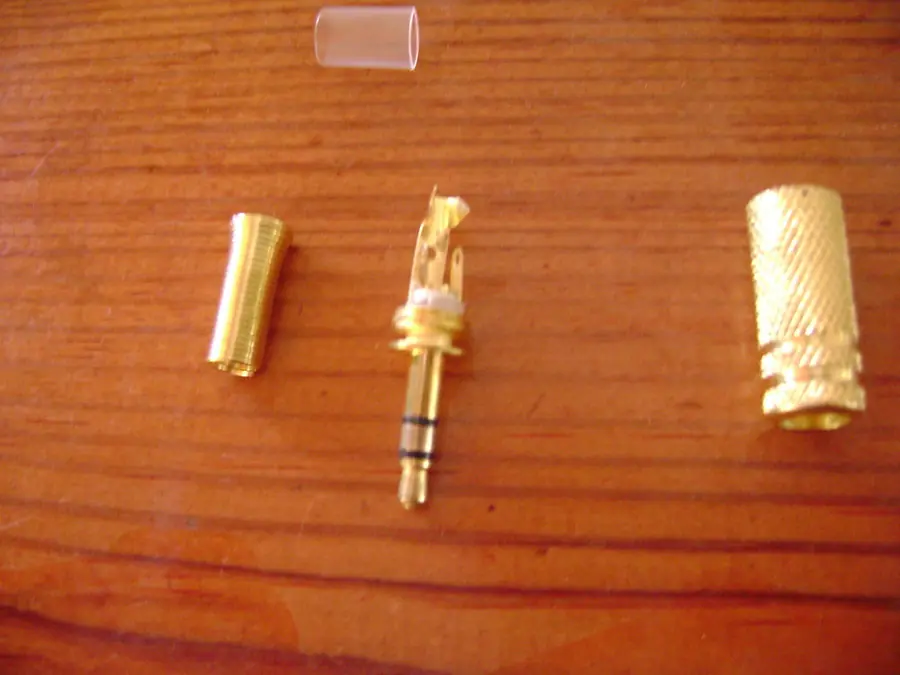

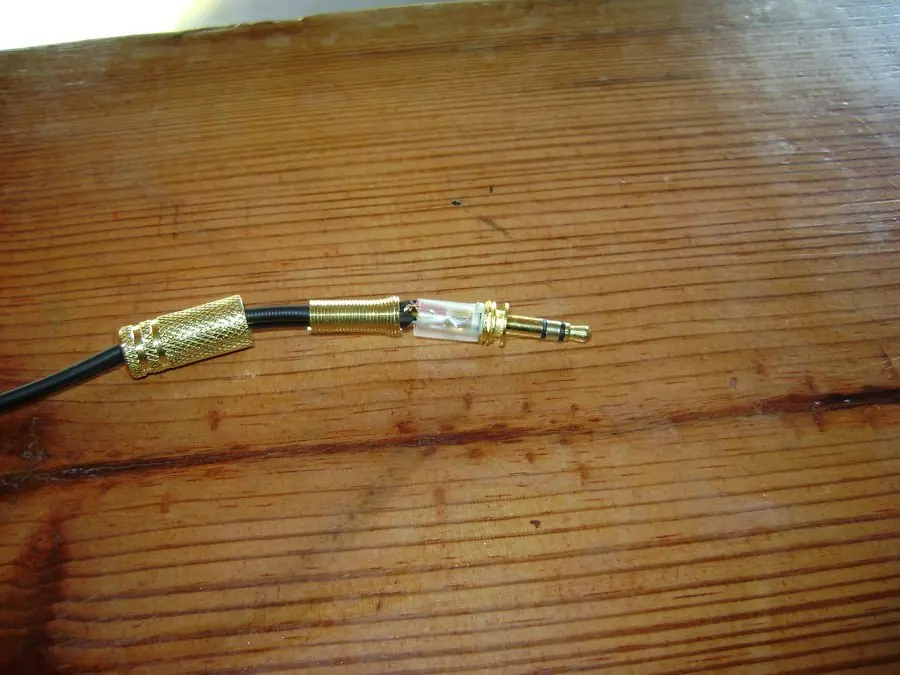

El jack nuevo es totalmente metálico por fuera,a la izquierda se vé el resorte que aprisiona el cable y evita que los pequeños tirones dañen las soldaduras,el tubito plástico evita el contacto de las conexiones con el capuchón
La malla que envuelve a ambos cables se juntan(tierra) el rojo es derecho y el blanco izquierdo
Se sueldan siguiendo el esquema de abajo
Listo!
Si te sirvió comentá. A seguir disfrutando de la buena música ♪ ♫ ♪ ♫
