Hola !
Mi pagina de facebook donde subo material casero de electronica para las boludeces que hago !!
Texto de introducción aburrido, el propyecto tiene nivel 1 de 10, apto para tarados
Me estoy armando el sonido motosierra death metal sueco para la banda donde toco, generalmente uso una sola distorsion y ya fue, pero entre al mundo del stack ( apilado de pedales ) y no pienso salir hasta que me inviten de una banda de jazz afroamericano
La idea, es tener una distorsion ( por decirle asi, prefiero los overdrives ) de base ( un purple plexi que arme hace varios post ) y a esa sumarle otro over, mas calido, mas filoso, con mas gain o solo con mas volumen.
Por que?
Resulta que para ritmica esta bien, pero en los solos te quedas sin nafta de agresividad, y esto es heavy metal muchachos, precisamos golpear a una monja con el morcipan
Lo que vi que me parecio piola, fue un overdrive de simple operacional, asi como un rat o un D+ de mxr ( armado en otro post ) y usarlo con un poco de ganancia al final
y bueno encontre en homemade FX ( japon ) un booster / over que se llama Gain helper, habia esquema y diseño de layout propuesto, pero como no manejo eagle o wizard decidi armarlo en easyeda.com
la idea es armarlo ahi para imprimir y tener todo bien dimensionado para que quede mas prolijo, ya fue hacer plaquetas con fibrones, me pase a la plancha
Incluso es buen "primer proyecto" para el que no entiende y quiere empezar a hacerse sus propios fx de viola ( porque vamos a ser sincero, no da pagar 100dls algo de 50p !! )
Grabe los pasos y los subi a youtube para que vean que no es nada de otro mundo, incluso es amigable y con cosas de la casa, salvo la impresora a laser de la fotocopiadora de mi pueblo y el muriatico de la ferreteria
a lo que voy, es que se puede hacer con poco y nada !!!
PCB de la plaqueta lista para imprimir
Mascara de componentes, esta espejada lista para imprimir
( las saque con el celular,s se ven horribles !!! )
Si quieren les puedo pasar el pdf con las cosas ya dimensionadas para imprimir en su fotocopiadora laser mas amigable !!! no me manden mp guiño guiño
FAQS de lo que se ve en los videos
Use papel comun y ordinario de la resma de esa fotocopiadora
La plancha se la robe a mi vieja, la tengo que devolver
Con fotocopiadora de chorro de tinta no sirve, el toner se queda pegado y no se traspasa por calor
El papel de revista sirve tambien ( como alternativa rasca ) pero aca no te meten ese papel en la maquina, son llorones
La idea es un par de minutos de plancha
precalentar la pcb limpia
limpiar de vuelta por si la plancha ensucia el cobre
opner el trasnfer, aplicar calor poniendo un papel para que no se mueva el transfer y para no calentar tanto la plaqueta ( esto puede hacer que las pistas se despeguen del cobre cuadno soldemos ) con unos minutos de calor alcanza
de ahi al agua con jabon o detergente, este papel suele dejar muchos restos en la pcb y si no se rescatan pueden sacar la tinta de la pcb, tengo entendido que otros papeles salen mas facil.
Yo lo dejo en agua y despues lo voy sacando despacio, hay quienes usan ccepillo de dientes de bebe para no raspar el toner
y de a hi a quemar la pcb !!!
Y despues de ahi a rocanrolear !!
( purple plexi + gain helper )
Mi pagina de facebook donde subo material casero de electronica para las boludeces que hago !!
Texto de introducción aburrido, el propyecto tiene nivel 1 de 10, apto para tarados
Me estoy armando el sonido motosierra death metal sueco para la banda donde toco, generalmente uso una sola distorsion y ya fue, pero entre al mundo del stack ( apilado de pedales ) y no pienso salir hasta que me inviten de una banda de jazz afroamericano
La idea, es tener una distorsion ( por decirle asi, prefiero los overdrives ) de base ( un purple plexi que arme hace varios post ) y a esa sumarle otro over, mas calido, mas filoso, con mas gain o solo con mas volumen.
Por que?
Resulta que para ritmica esta bien, pero en los solos te quedas sin nafta de agresividad, y esto es heavy metal muchachos, precisamos golpear a una monja con el morcipan
Lo que vi que me parecio piola, fue un overdrive de simple operacional, asi como un rat o un D+ de mxr ( armado en otro post ) y usarlo con un poco de ganancia al final
y bueno encontre en homemade FX ( japon ) un booster / over que se llama Gain helper, habia esquema y diseño de layout propuesto, pero como no manejo eagle o wizard decidi armarlo en easyeda.com
la idea es armarlo ahi para imprimir y tener todo bien dimensionado para que quede mas prolijo, ya fue hacer plaquetas con fibrones, me pase a la plancha
Incluso es buen "primer proyecto" para el que no entiende y quiere empezar a hacerse sus propios fx de viola ( porque vamos a ser sincero, no da pagar 100dls algo de 50p !! )
Grabe los pasos y los subi a youtube para que vean que no es nada de otro mundo, incluso es amigable y con cosas de la casa, salvo la impresora a laser de la fotocopiadora de mi pueblo y el muriatico de la ferreteria
a lo que voy, es que se puede hacer con poco y nada !!!

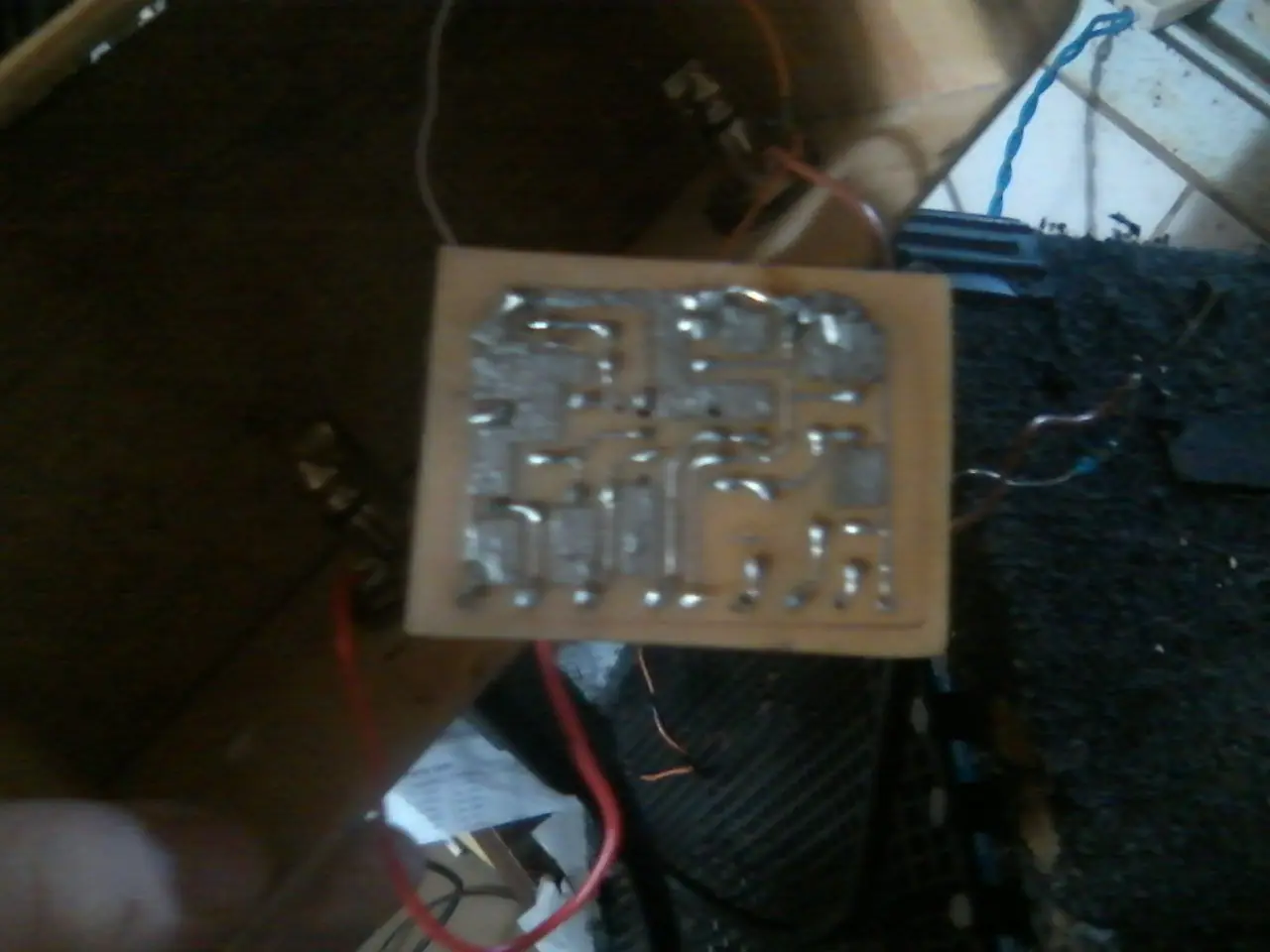

PCB de la plaqueta lista para imprimir
Mascara de componentes, esta espejada lista para imprimir

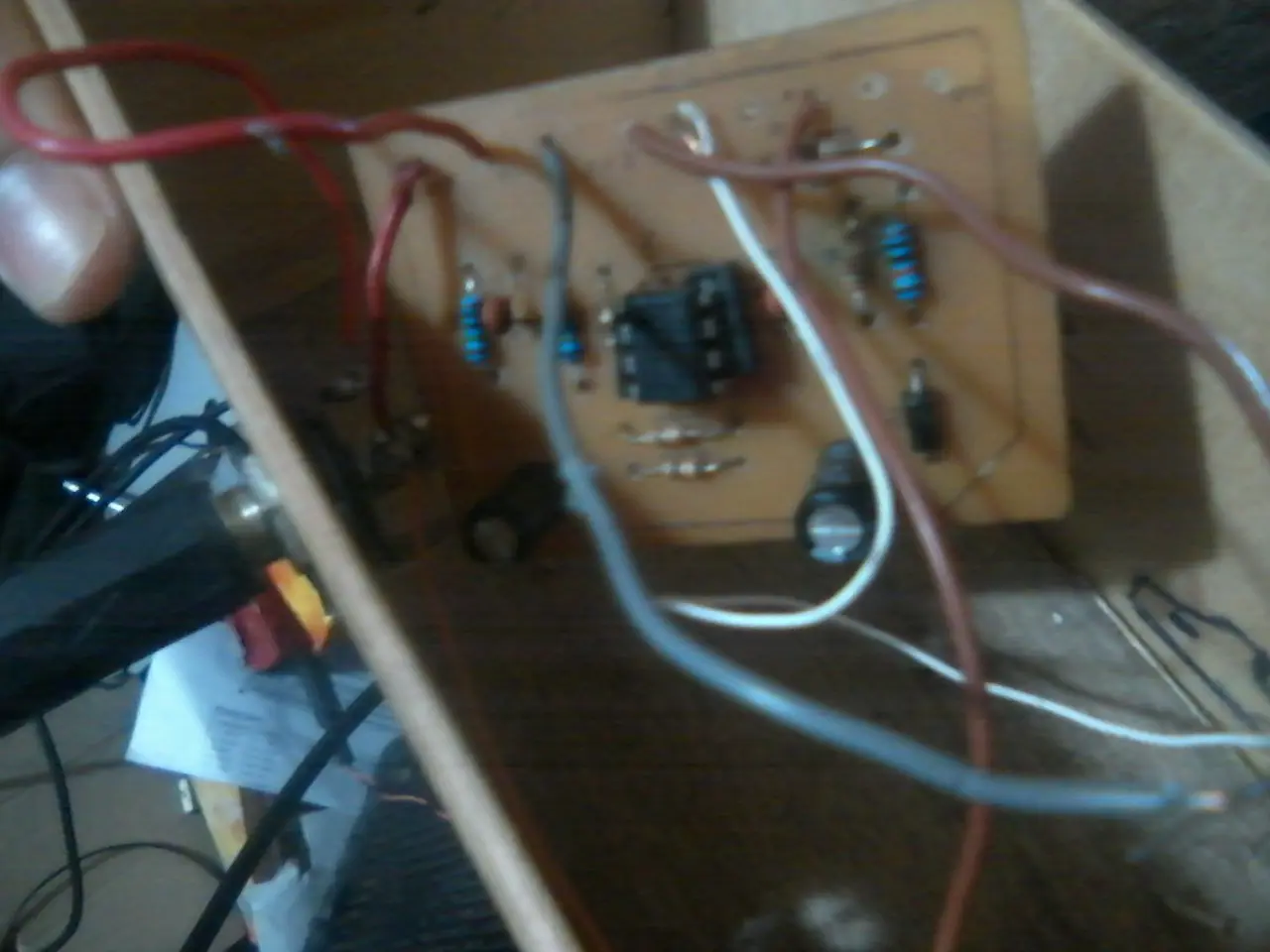

( las saque con el celular,s se ven horribles !!! )
