Ármate una PC Master Race portable [Paso a Paso]

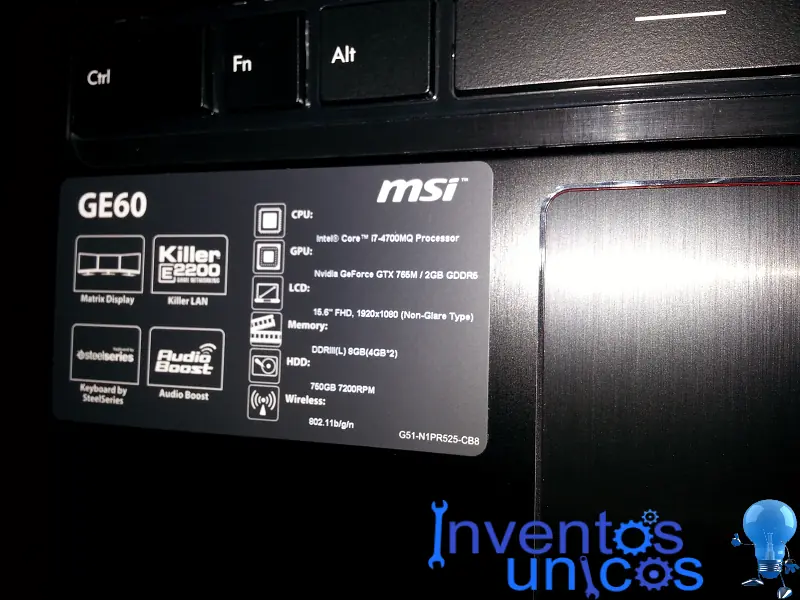

Modelo : MSI GE60 20E
CPU : Intel® Core i7-4700MQ (2,4 Ghz) Max turbo (3,4 Ghz)
GPU Dedicada : Nvidia GeForce GTX 765M 2GB GDDR5
GPU Integrada : Intel HD 4600
Pantalla : 15.6" LED HD (1920x1080) 16:9 Gloss
Touchscreen : Si (resistiva,la capacitiva me parecia muy cara)
RAM : 8 GB DDR3 SODIMM (max 16GB)
SSD : 60 Gb mSATA (para Windows 7 64 bits)
HDD : 750 GB (7200 rpm S-ATA)



Conectividad :
Killer™ E2200 Game Networking para dar una velocidad & gran calidad en juegos o aplicaciones online.
LAN 10/100/1000
802.11 b/g/n
Bluetooth V4.0 High Speed
Cámara de portátil :Sí
Micrófono : Sí
Batería : 6 celdas Ion de litio
Conexiones :
1 x VGA
1 x HDMI
1 x salida de auriculares
1 x entrada de micrófono
USB 2.0 : 2 (usados para el mando y touchscreen)
USB 3.0 : 2 libres
RJ45 : 1
Lector de Tarjetas 2 en 1 (SD, SDHC)
S.O : Windows 7 64bits + Hyperspin para juegos
Peso : Ahora 1.8 kg (antes 2.7 kg)
Color Gris carbón

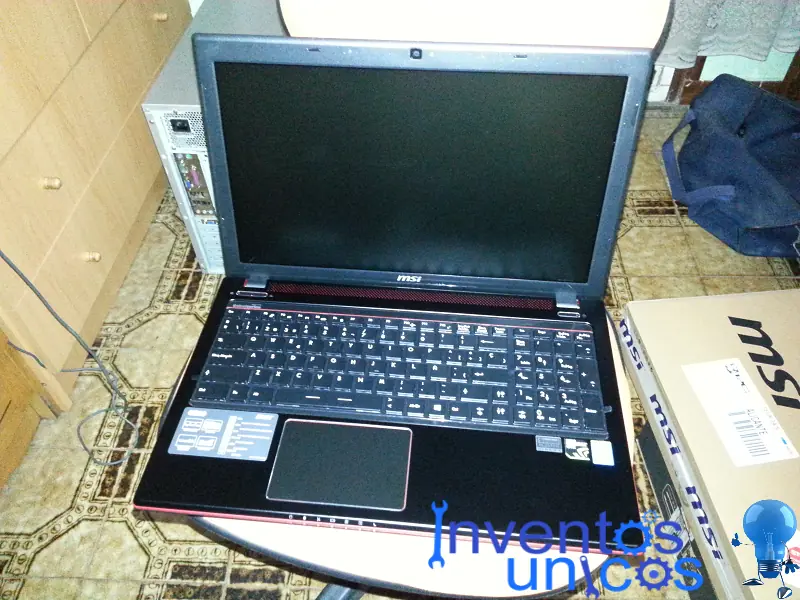

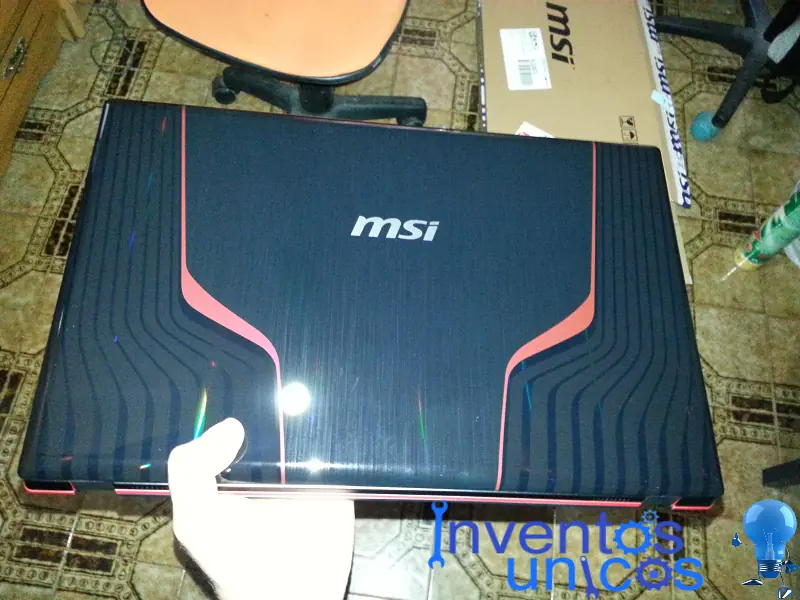

Portátil recibido

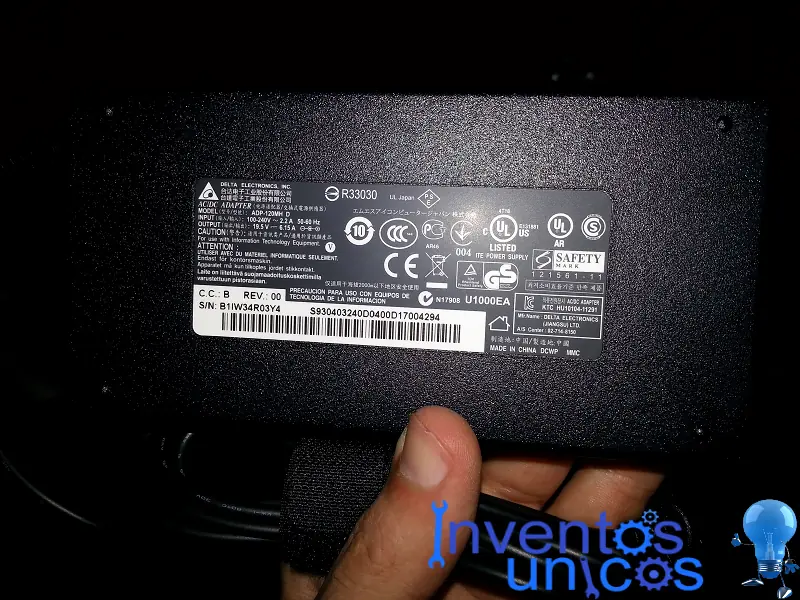

Cargador



(19,5 Voltios/6,15 Amperios)



Bateria

(11,1 Voltios/4,4 Amperios)



Portátilen mano





SSD mSATA 60 Gb



Touchscreen de 15,6"

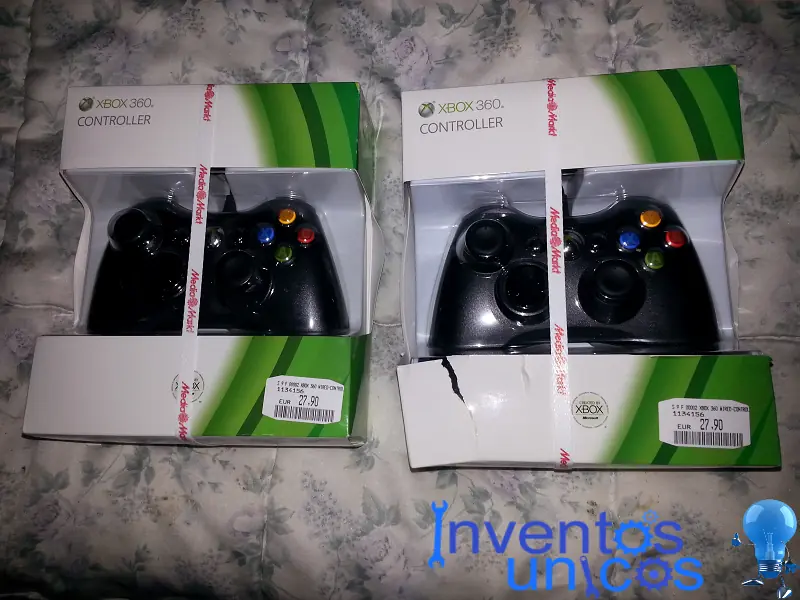

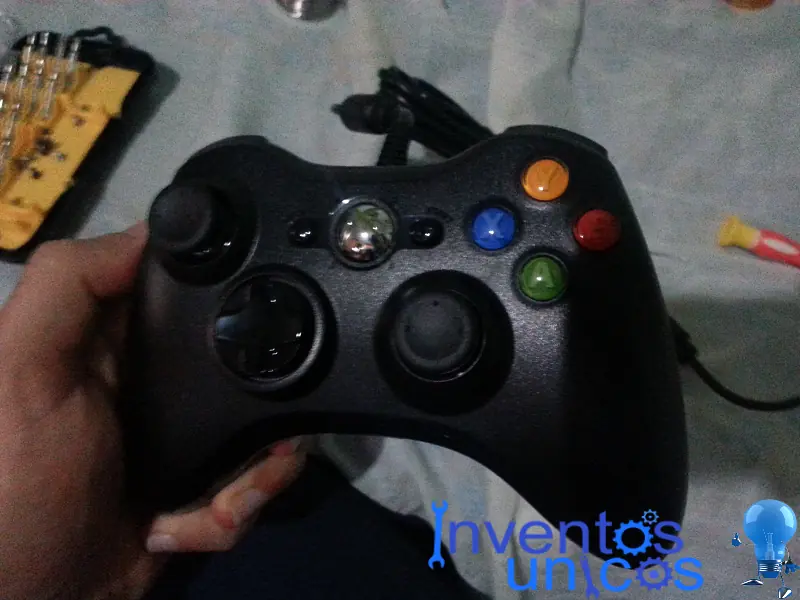

Mandos de Xbox 360 USB

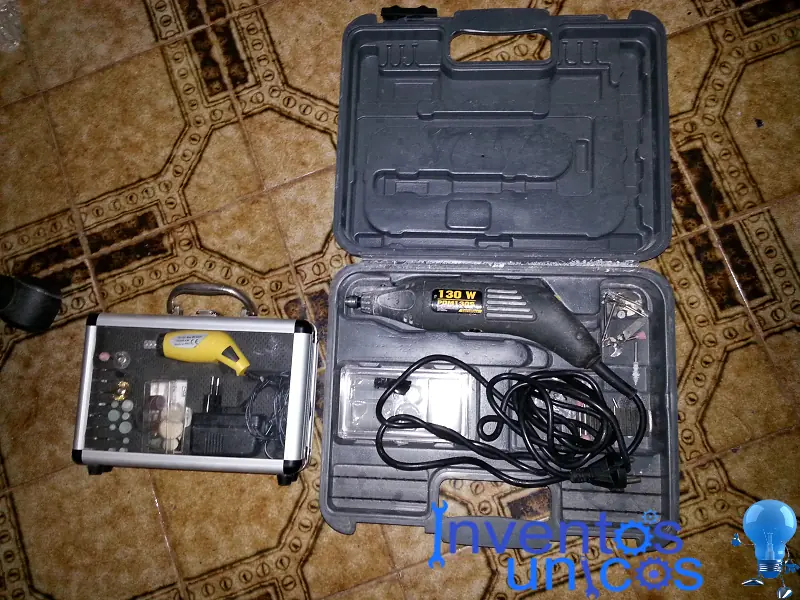

Dremel para cortar,hacer agujeros,lijar,etc



Cable fino para soldar,soldador de 17W,poxipol,silicona,remachadora,etc

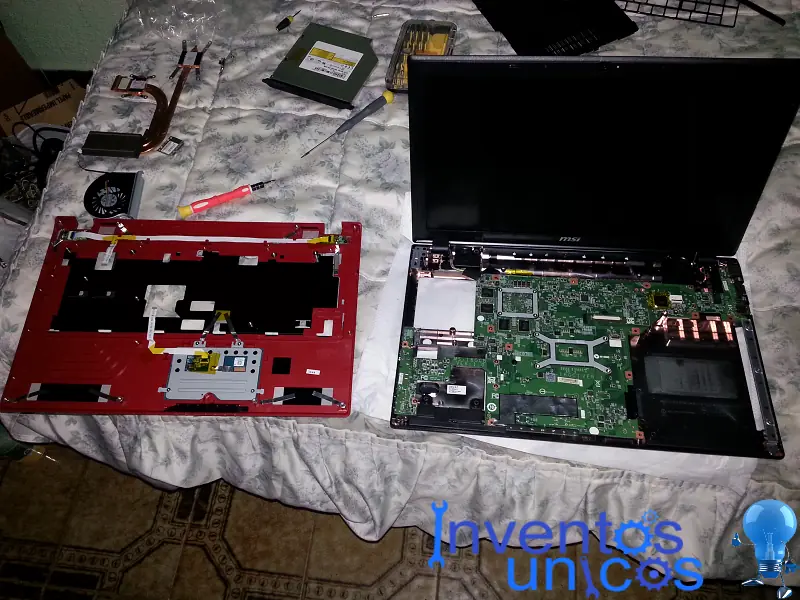

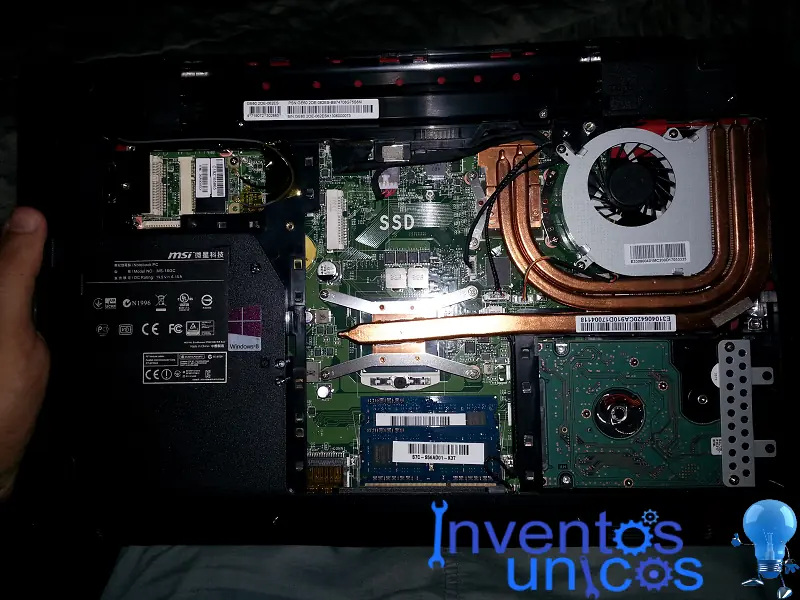

Desmontando el portátil

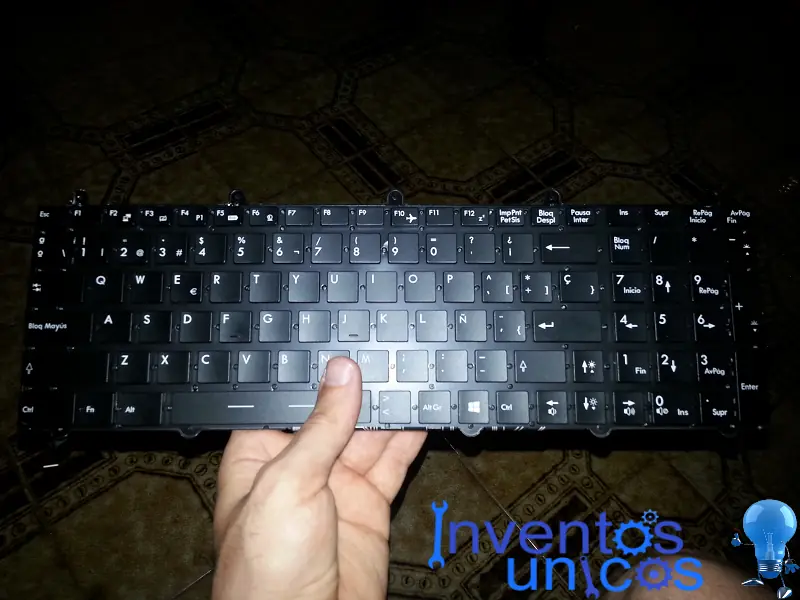

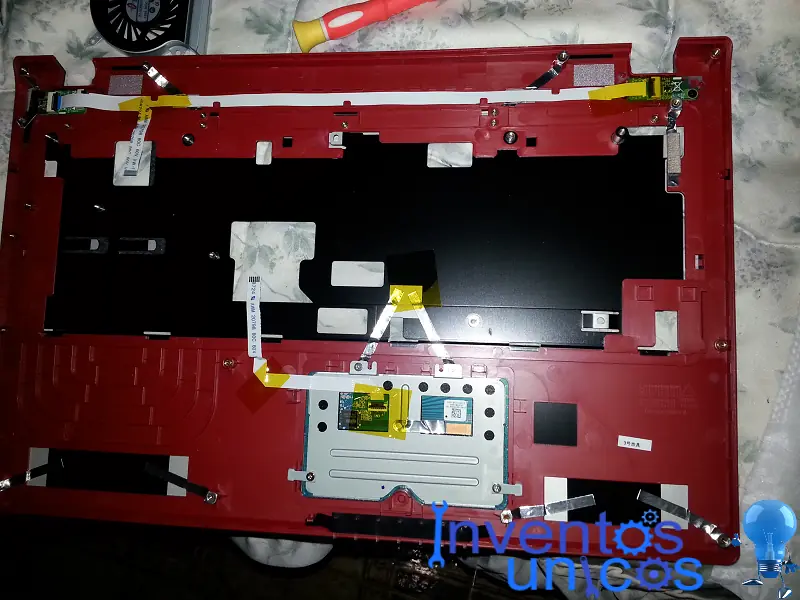

Le quitamos el lector, el ratón y el teclado,ya no lo vamos a usar.

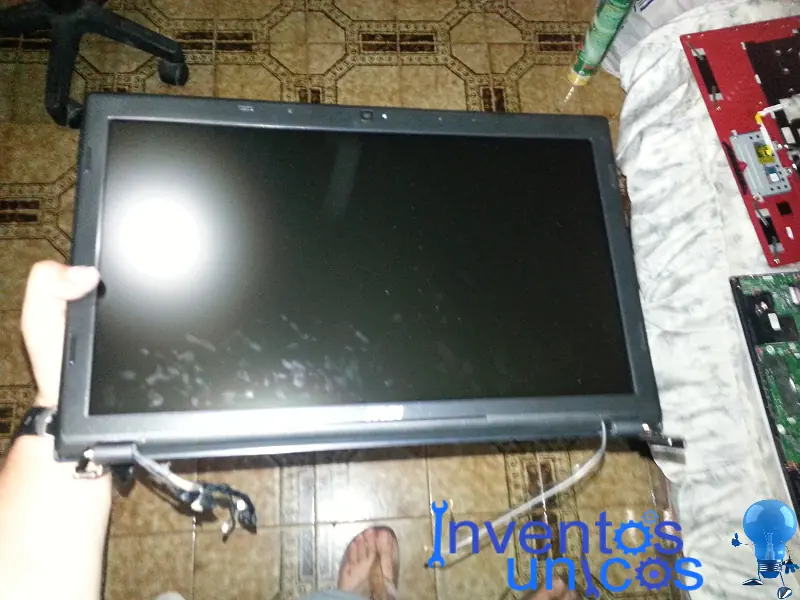

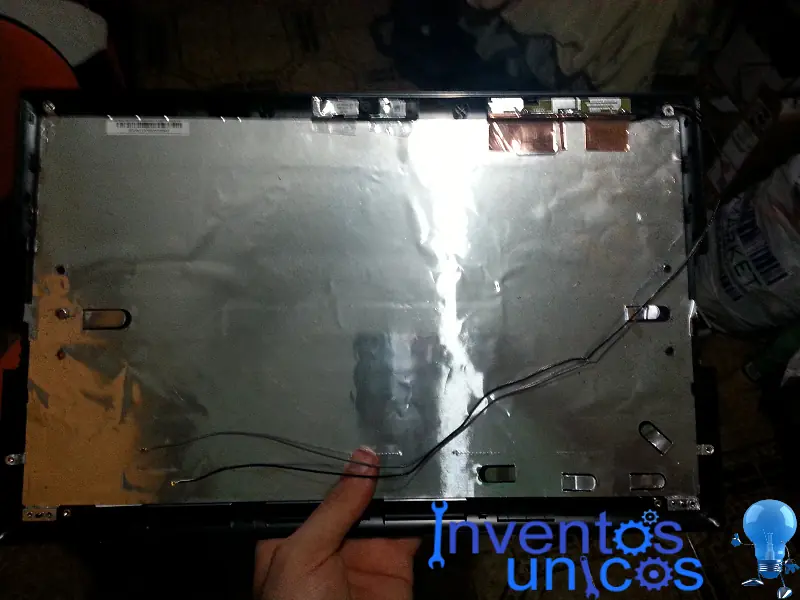

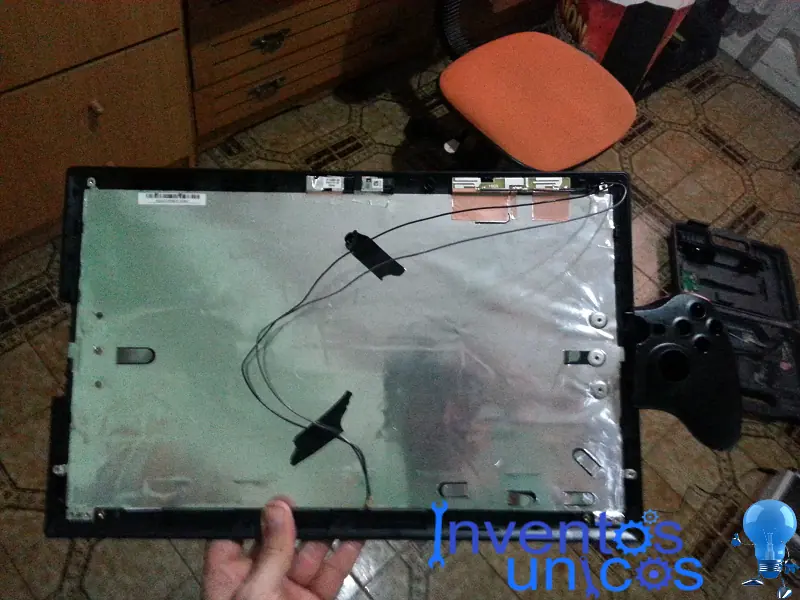

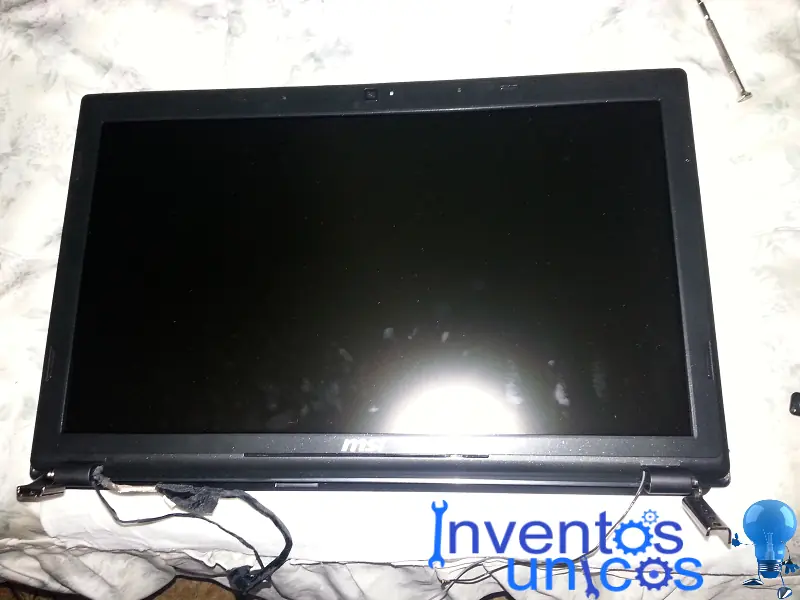

Le quitamos la pantalla.

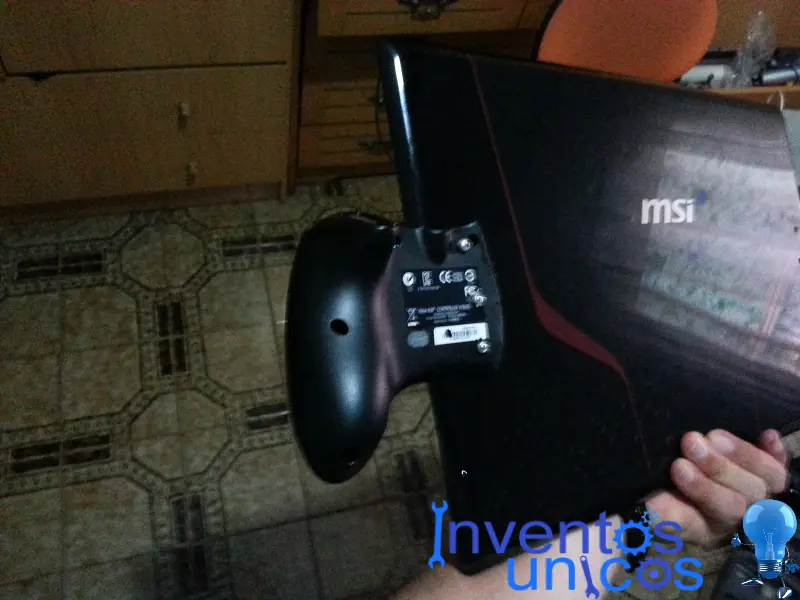

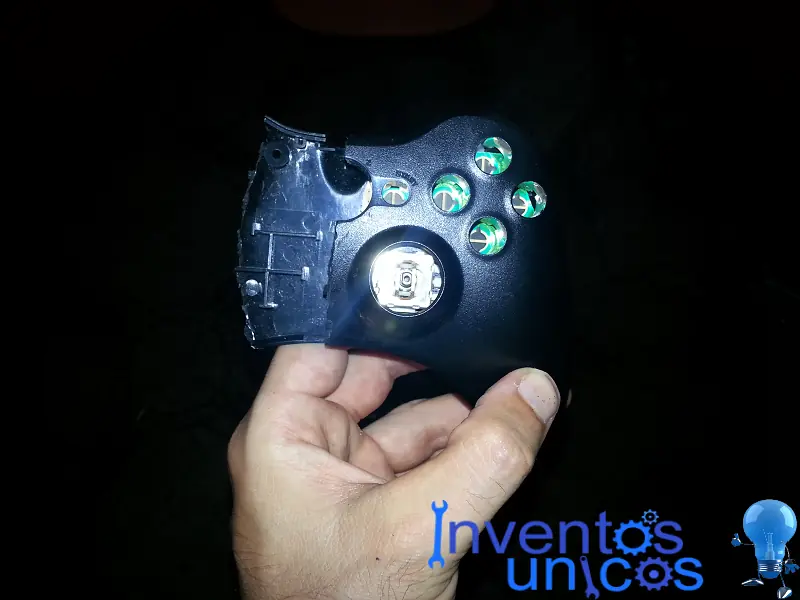

Desmontamos los mandos y recortamos la carcasa por la mitad,las carcasas traseras las recortaremos con un margen de unos 3 cm de mas para el agarre.





Recortamos también una de las placas de los mandos para ensamblar y comprobamos la placa con la base trasera que sobresale y ver que encajan bien.

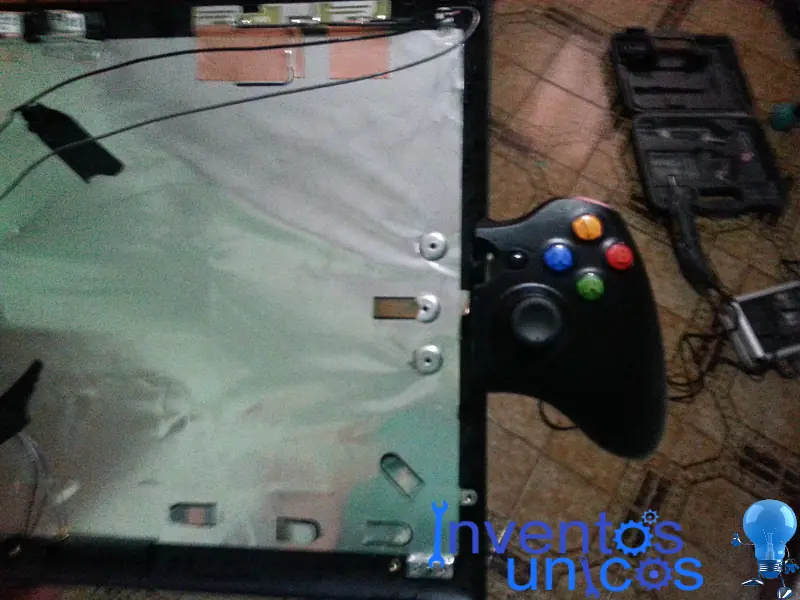

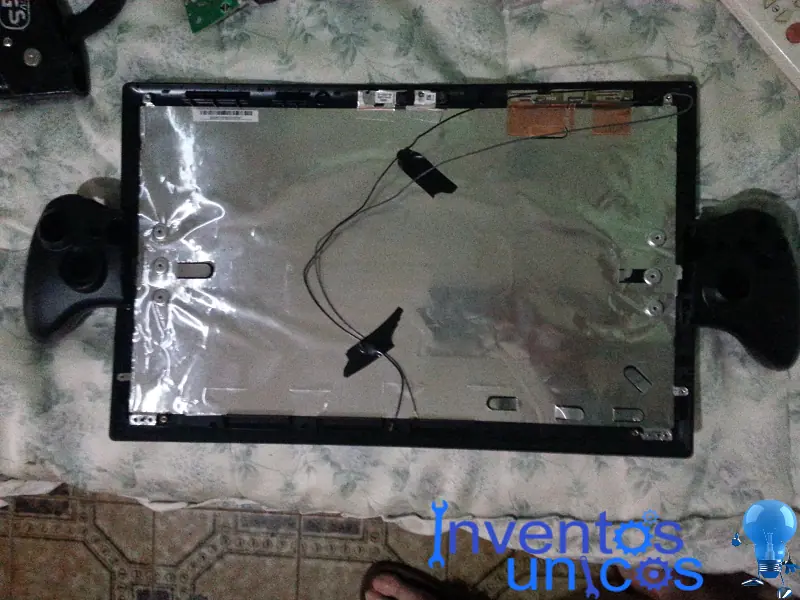

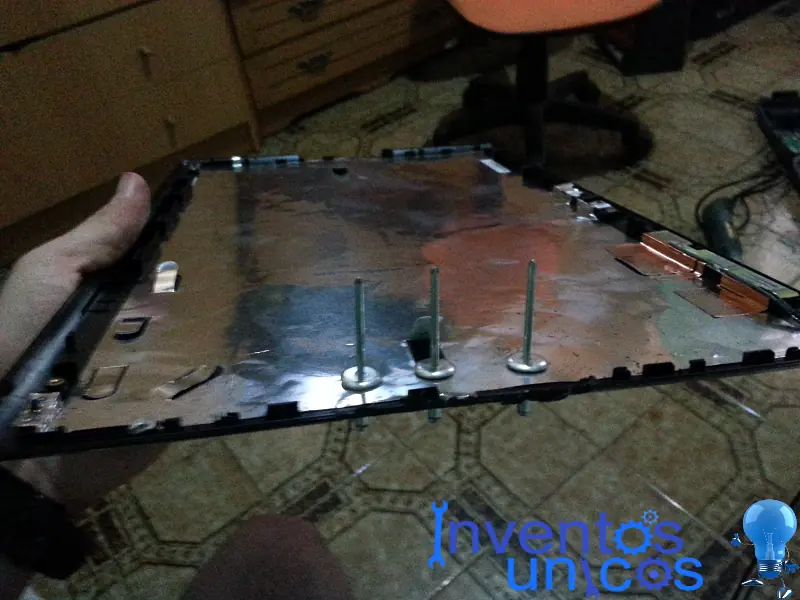

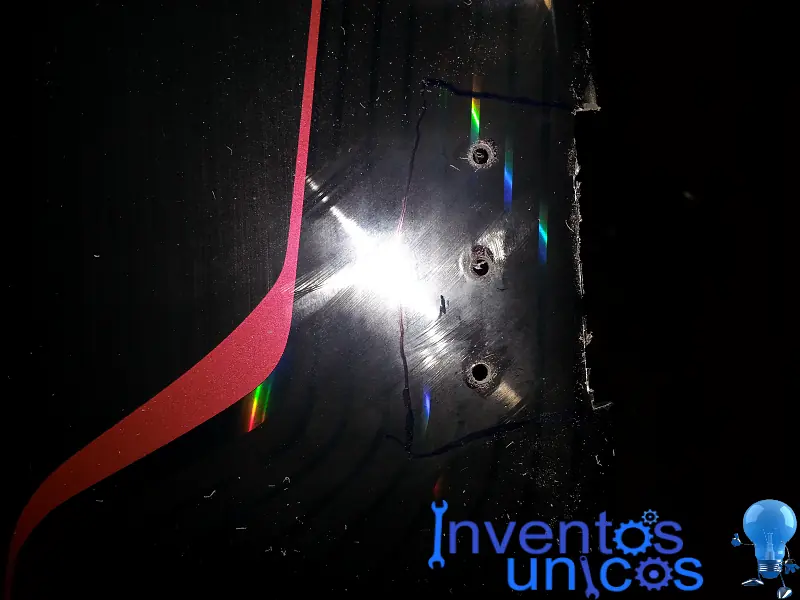

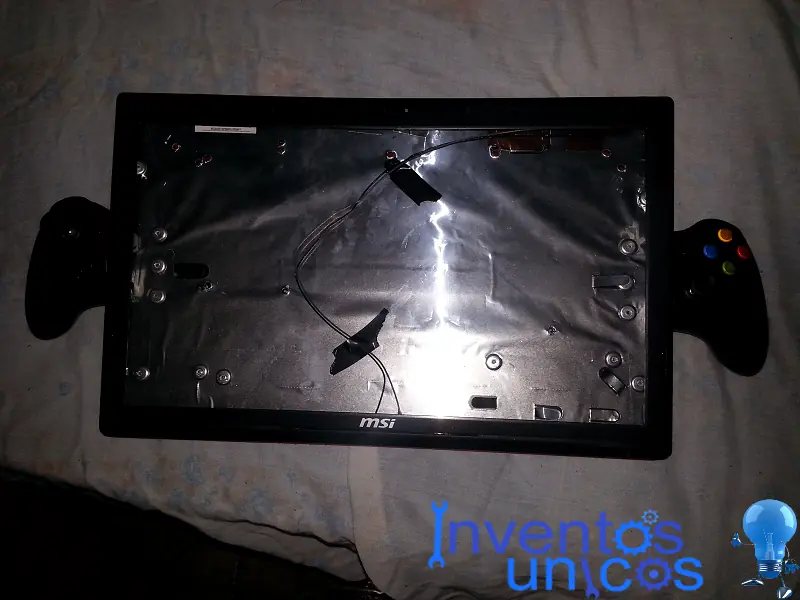

Quitamos el marco de la pantalla para poder trabajar en el (la pantalla la guardamos en buen lugar)y medimos bien para colocar los mandos a nivel en cada lado,luego le hacemos 3 agujeros (también en la parte trasera del mando)en cada lado para remachar con la máquina de taladrar.





Colocamos remaches y remachamos el primer lado

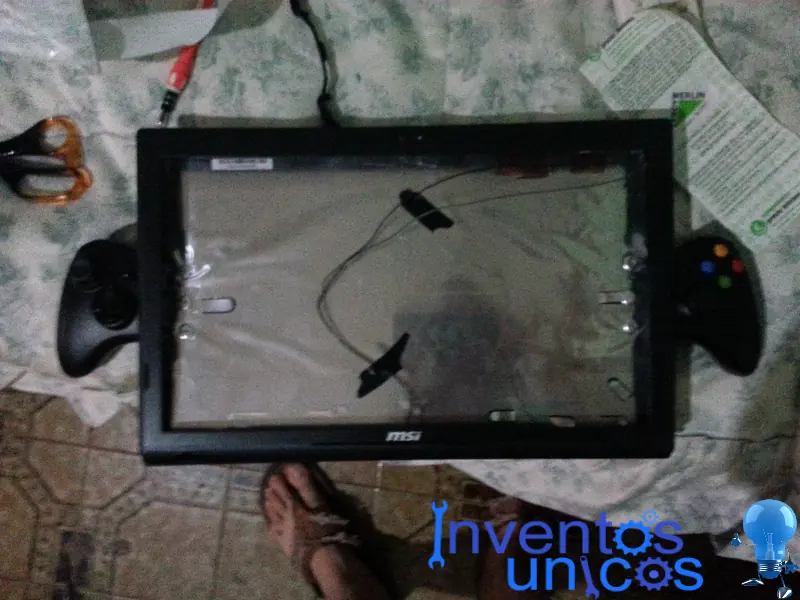

Remachamos el otro lado y ya tenemos los dos agarrados.

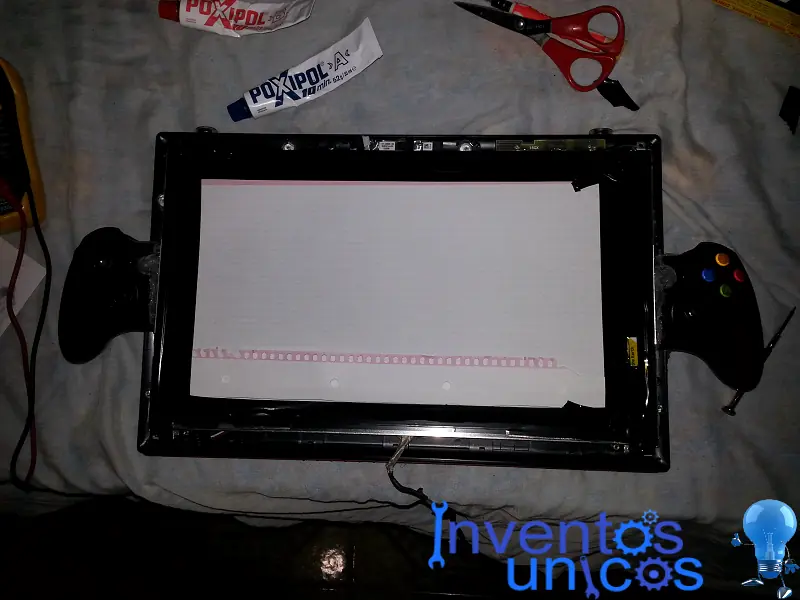

Colocamos placa y botones para una comprobación y así poder ver que podemos continuar.

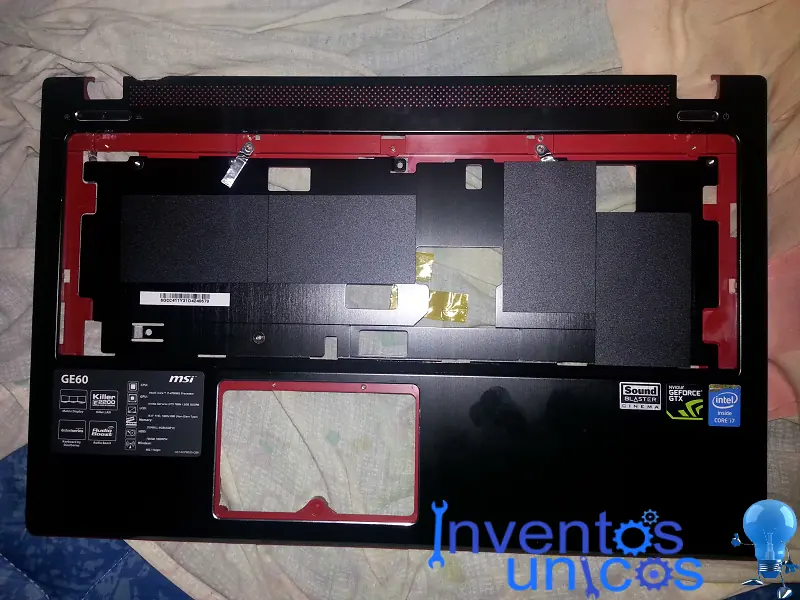

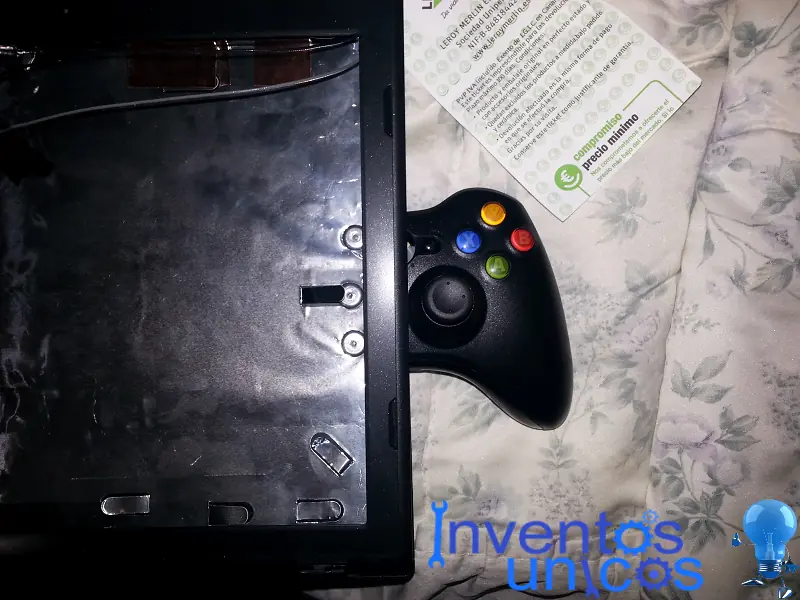

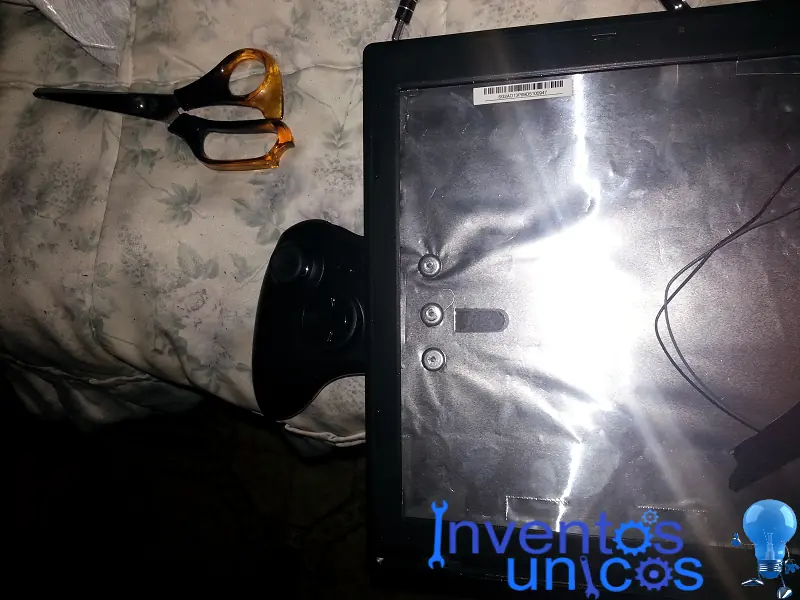

Cogemos la carcasa delantera del portátil y le recortamos 2 ranuras para que encage bien con los mandos,luego le hacemos los agujeros para remachar la carcasa con la carcasa de la pantalla (aprovecharemos también para reforzar con poxipol.

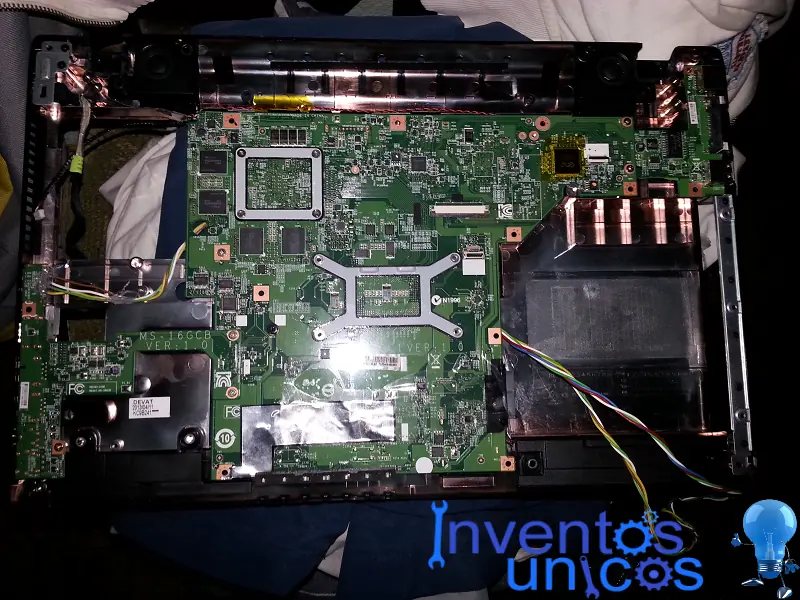

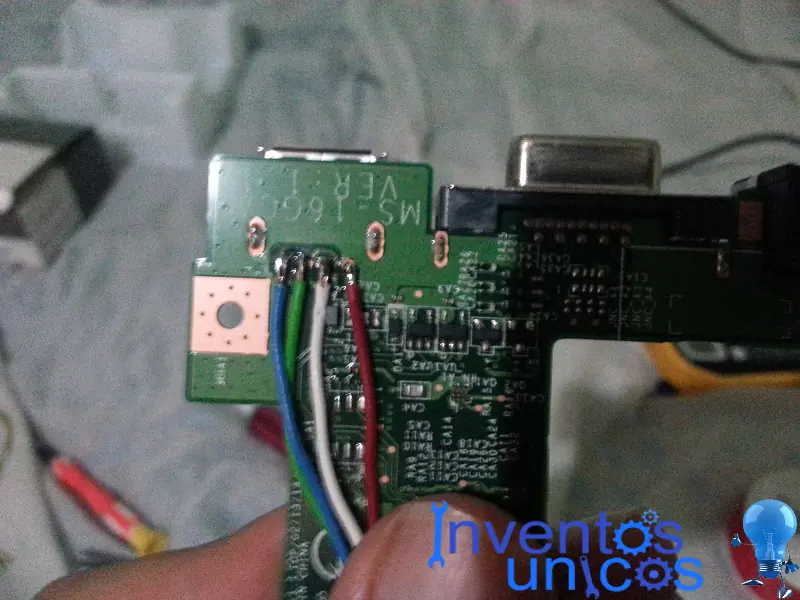

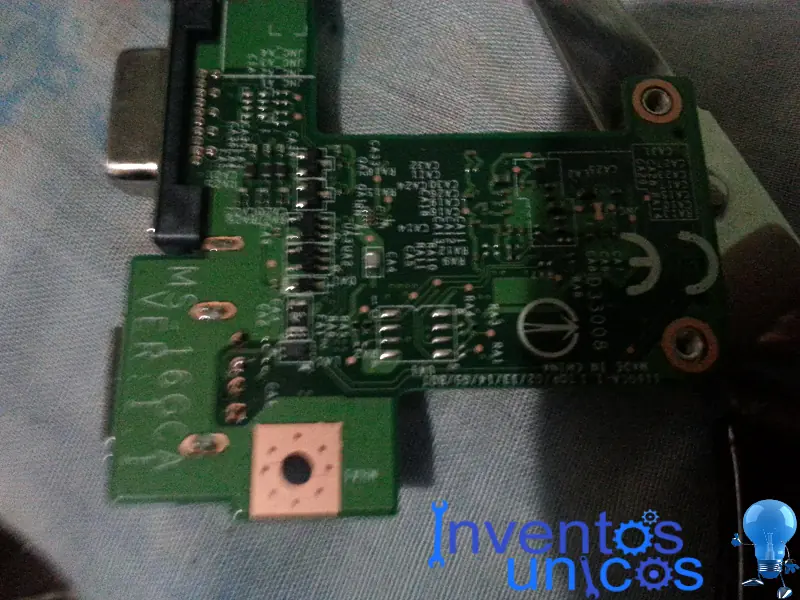

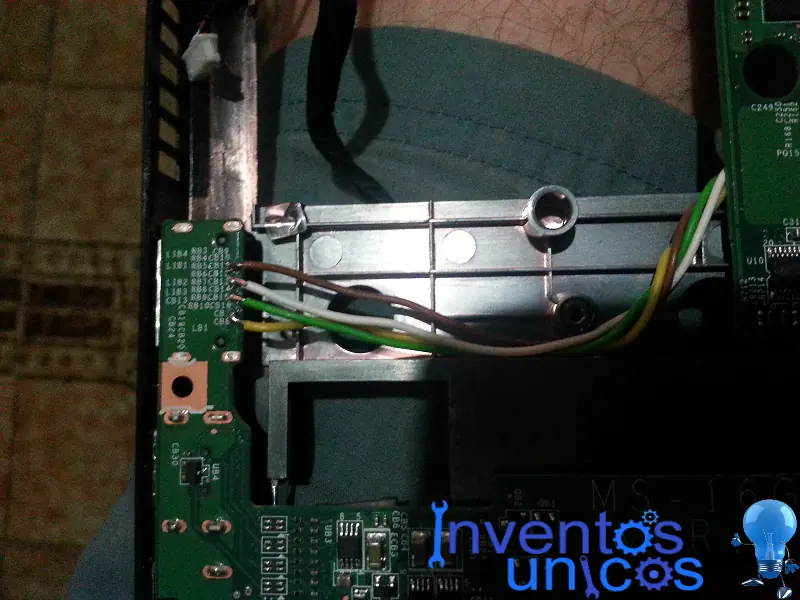

Una vez hecho esto ya no tendremos problemas en agarrar la placa base del portatil que va sujeta en la carcasa trasera.Preparamos el soldador y los 8 cables para los 2 USB 2.0 que van el mando y el Touchscreen,soldamos con cuidado en sus respectivos lugares.

Rojo : positivo (5v+)
Blanco : positivo (datos+)
Verde : negativo (datos-)
Negro : negativo (5v-)

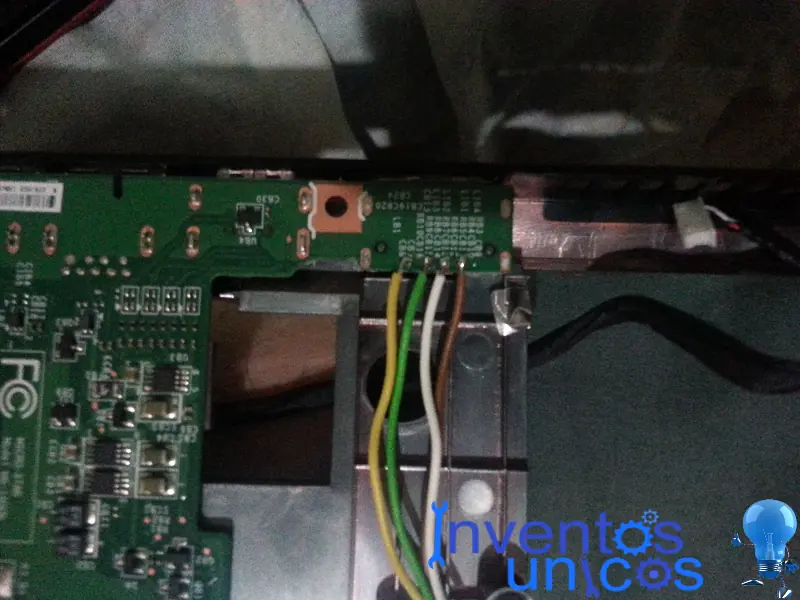

Aquí estan en su sitio correctamente (estos 4 son los de Touchscreen).




Ya lo tenemos hecho.

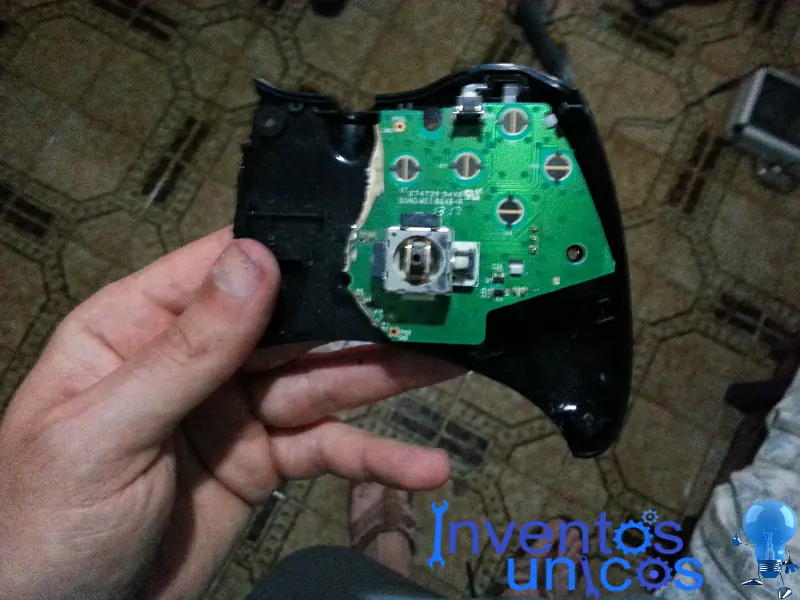

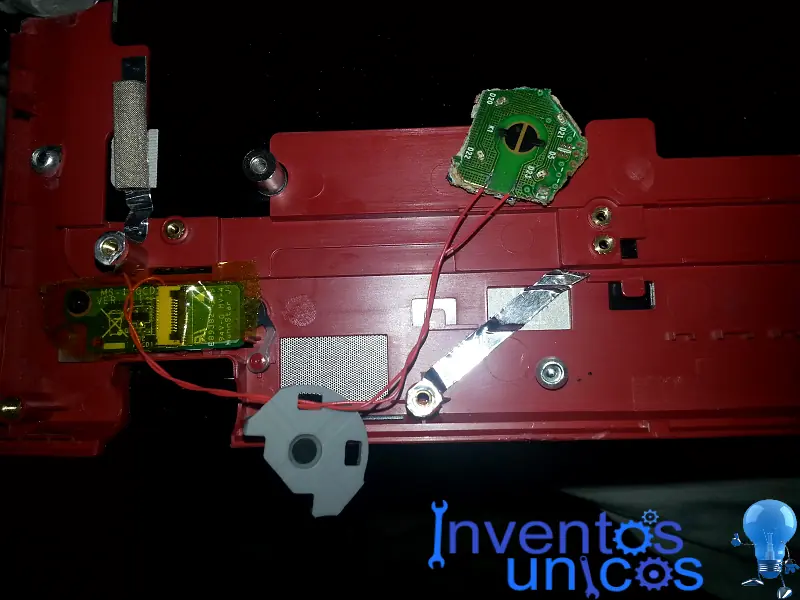

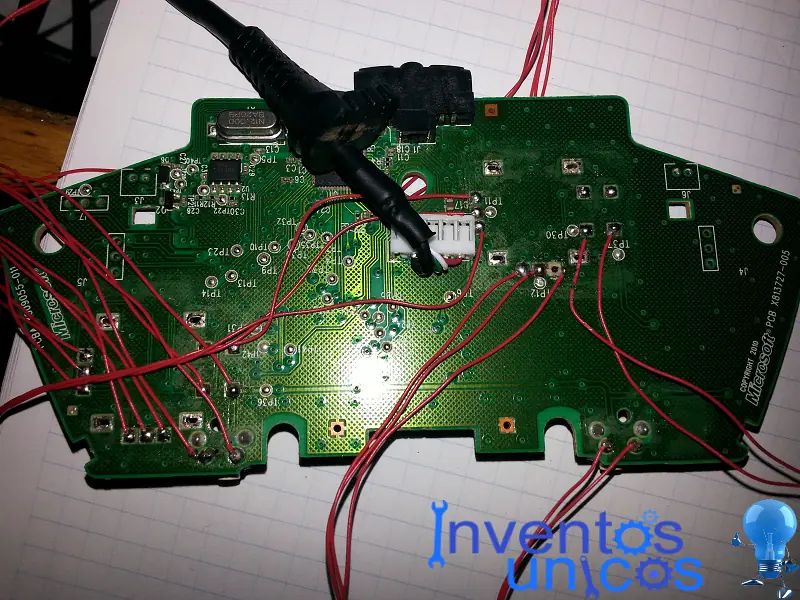

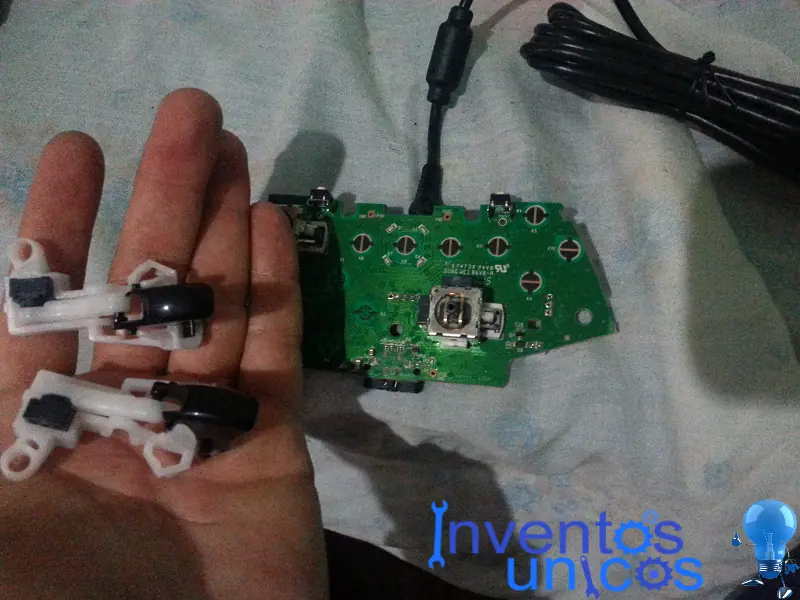

Una vez preparados los USB nos vamos a las tripas del otro mando,les desoldamos los gatillos y los analógicos para que no molesten.

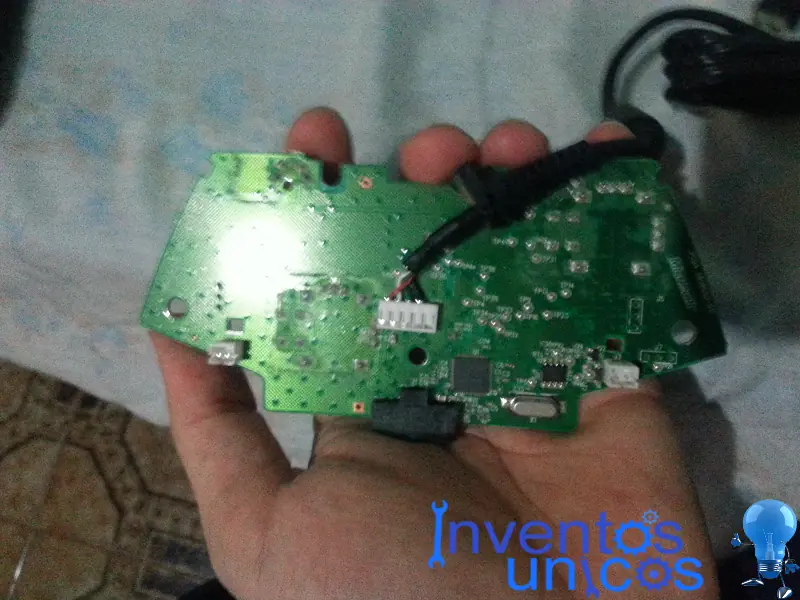

Les hacemos las soldaduras.







Pegamos el mando justo en el lugar del lector.



Soldamos un botón para el power.

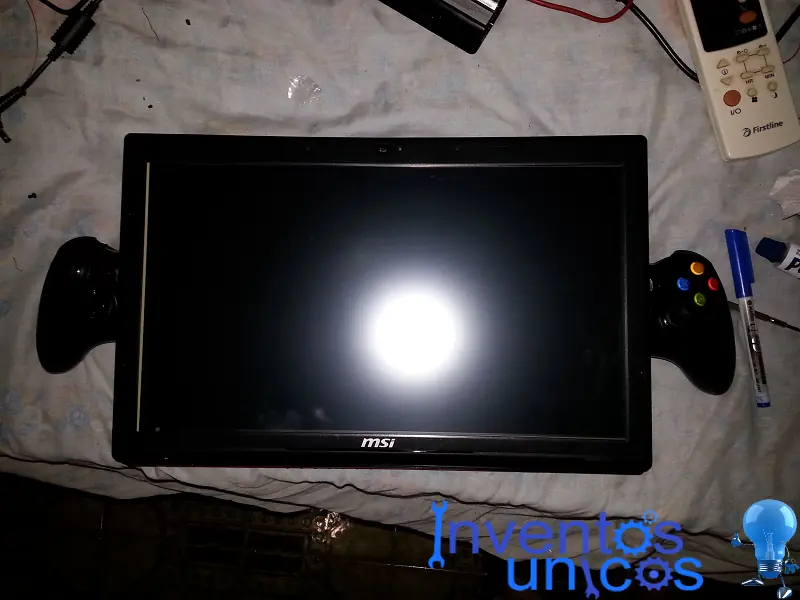

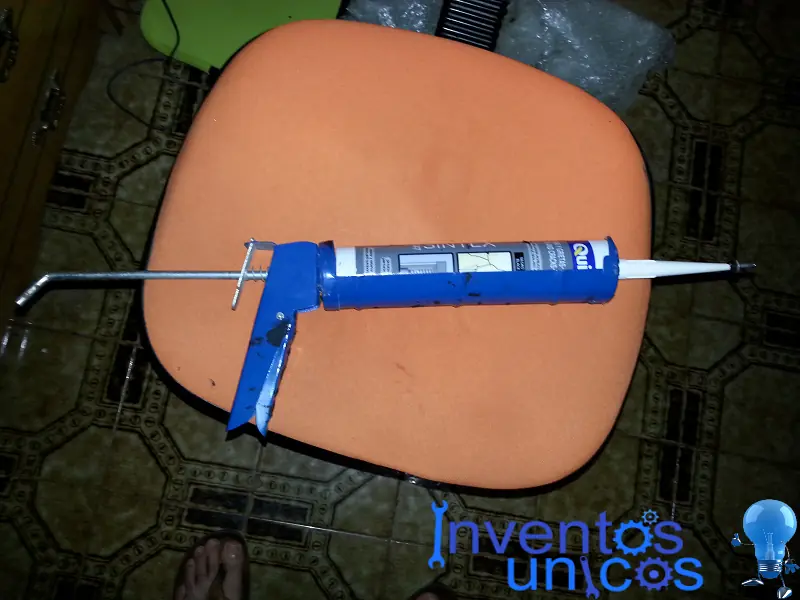

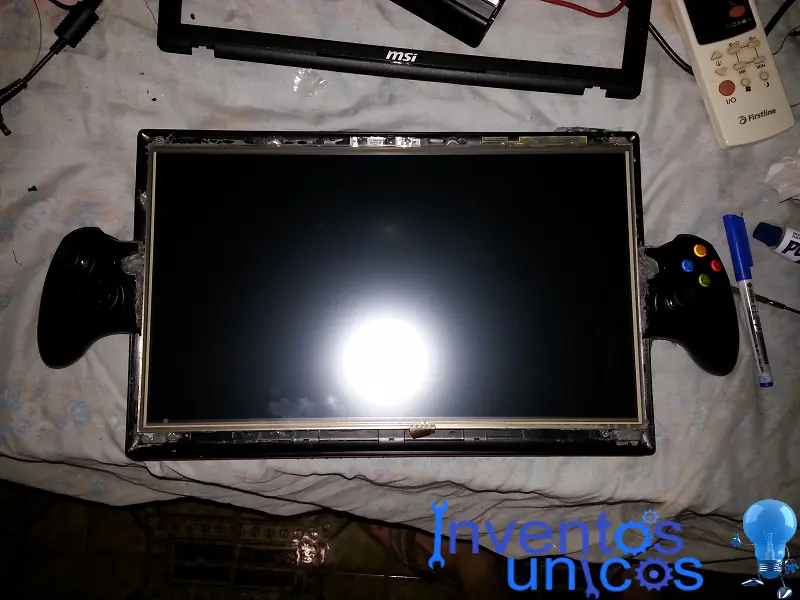

Cerramos carcasa con sus respectivos tornillos y colocamos la pantalla ,el touchscreen y pegamos el marco (quedara un grosor de medio centimetro,este lo taparemos y alisaremos con la silicona negra.

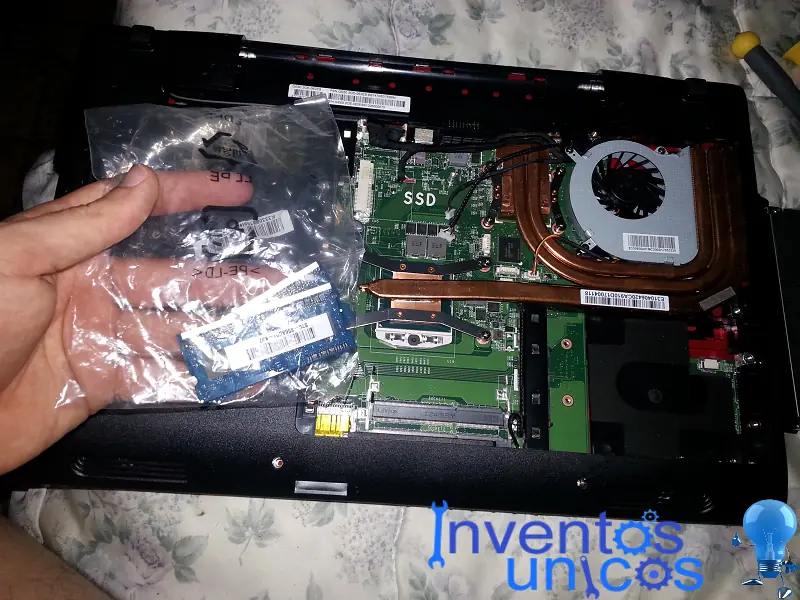

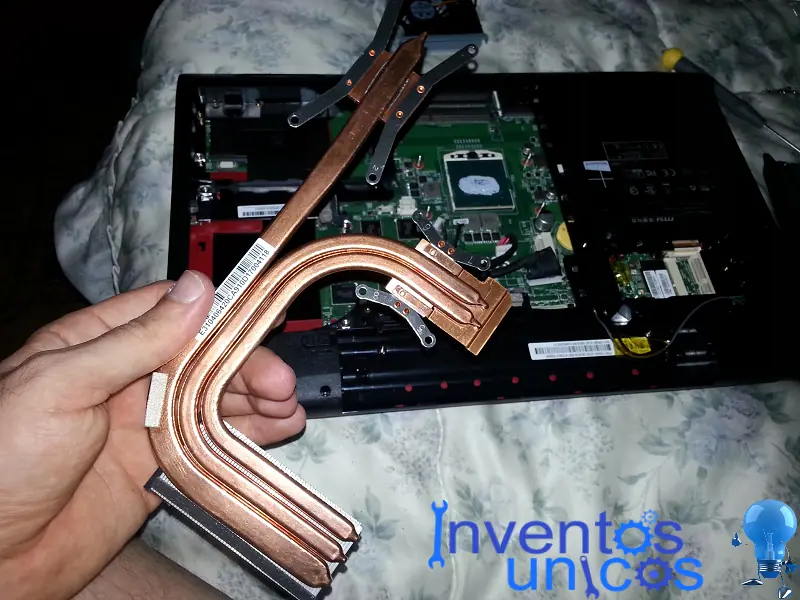

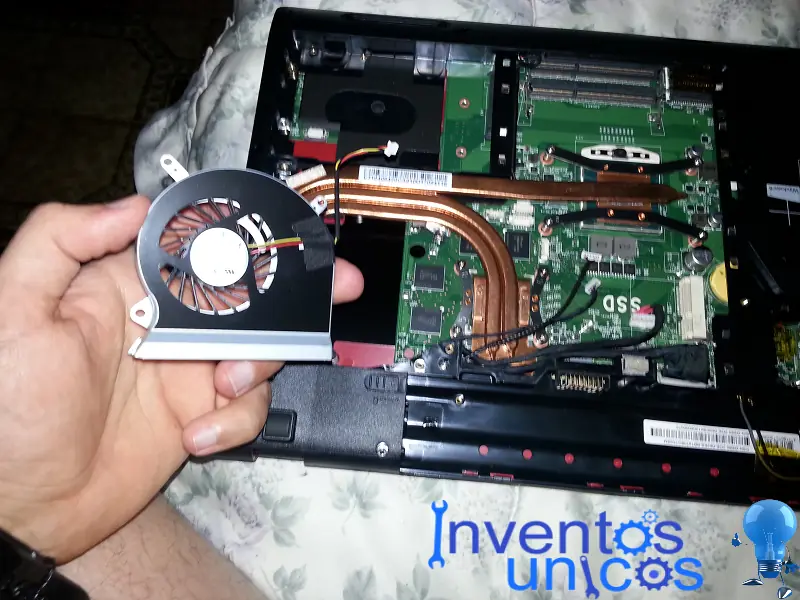

Terminamos de montar (RAM,WIFI,disipador,SSD,HDD,conectores,ventilador,pasta térmica,etc).





Aplicamos la silicona para tapar el borde de la pantalla.

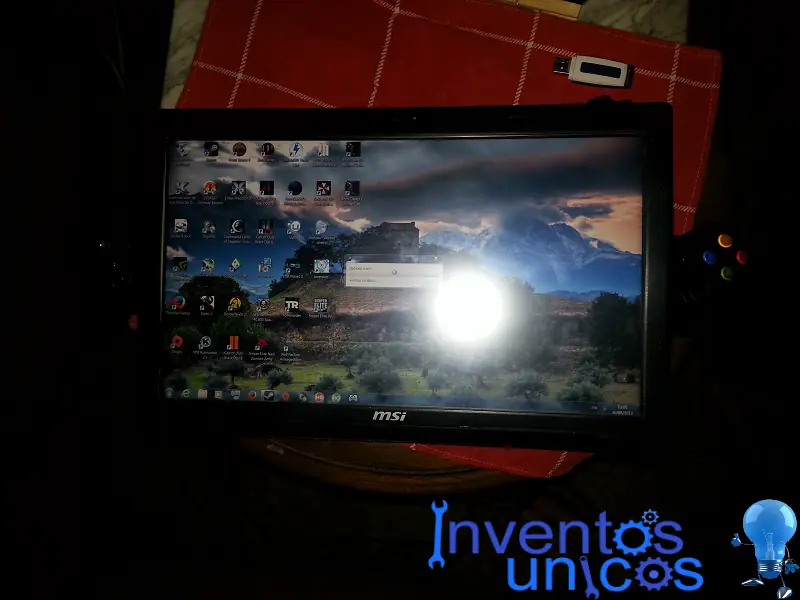

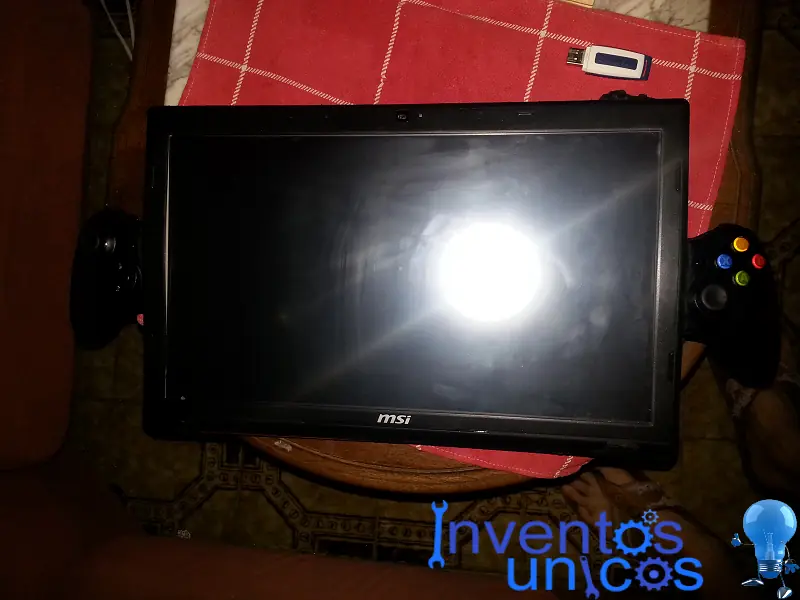

Limpiamos y todo terminado,solo queda probarlo.

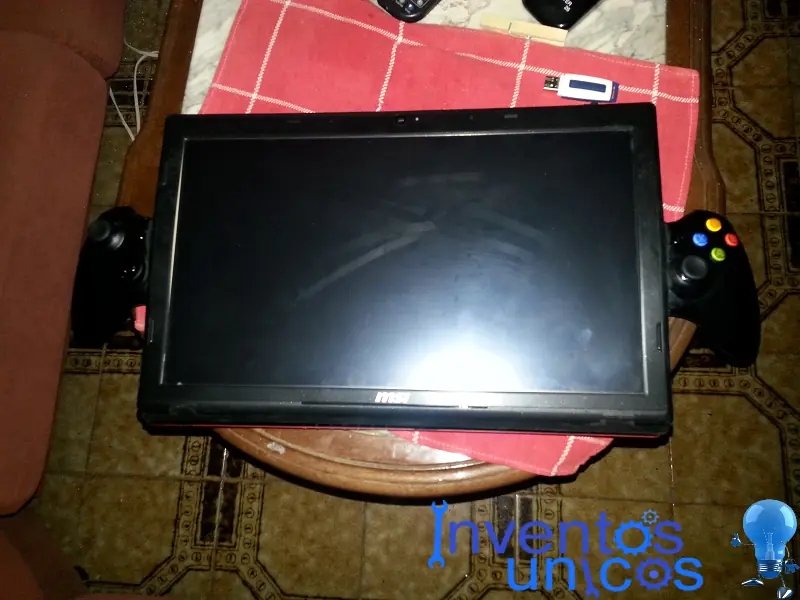

juegos a 60 fps o mas,1080p con gráficos al máximo(en Crysis 3 los gráficos entre ultra y altos claro).
