Diseño de Amplificador de hasta 250Watts como máximo en RMS con Transitores BD
Este proyecto lo armé cuando estaba de viaje por Tierras de Centroamérica y ahora que lo acabo de ver en mis respaldos, he decidido compartir este proyecto que funciona a la perfección esperando que les pueda servir también a ustedes...
La tensión máxima de alimentación es de 25 Voltios + 25 Voltios para una potencia de salida de 250Watts, pero esta tensión debe estar regulada porque el integrado LM741 se quema mas allá de los 27 voltios + 27 voltios.
Su potencia en estéreo es de 15 amperios, para lo cual no requiere fuente de poder regulada.
Para tensiones menores de +25 voltios, es necesario aumentar el valor de las resistencias limitadoras de 470 Ohmios a un aproximado de 560 Ohmios para ajustar el recorte por cruce de cero.
Para mejorar el rendimiento del amplificador te recomiendo
hacerle las modificaciones que aparecen en la figura:
1 - resistencias y capacitor conectadas a la salida.
2- agregar un capacitor de 330pF en el primer 741.
3 - filtrar bien la fuente de alimentación.
Con el 1 y 2 evitás que se te quemen los 3055 por picos de tensión.

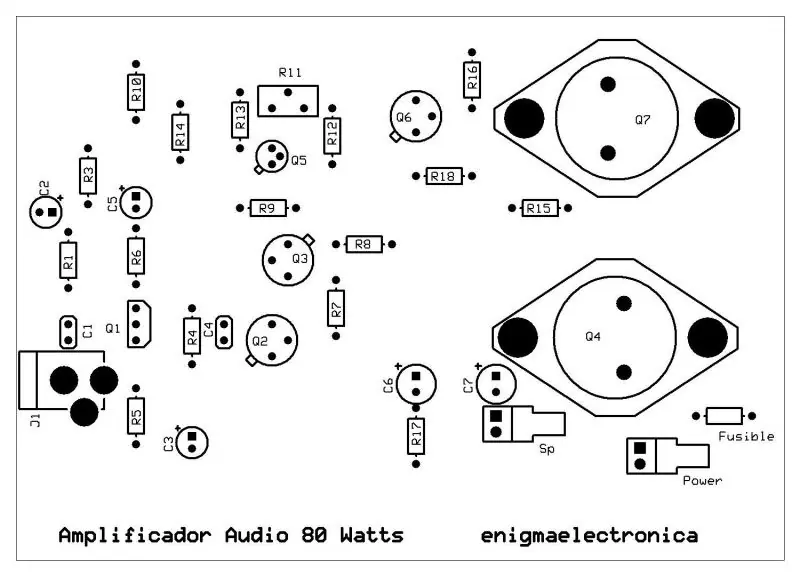

Diseño componentes:

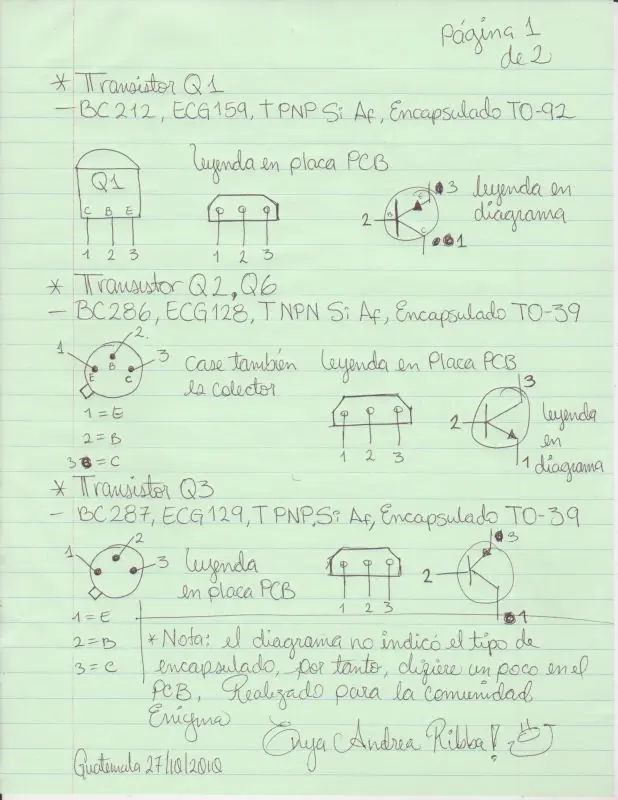

Borradores:

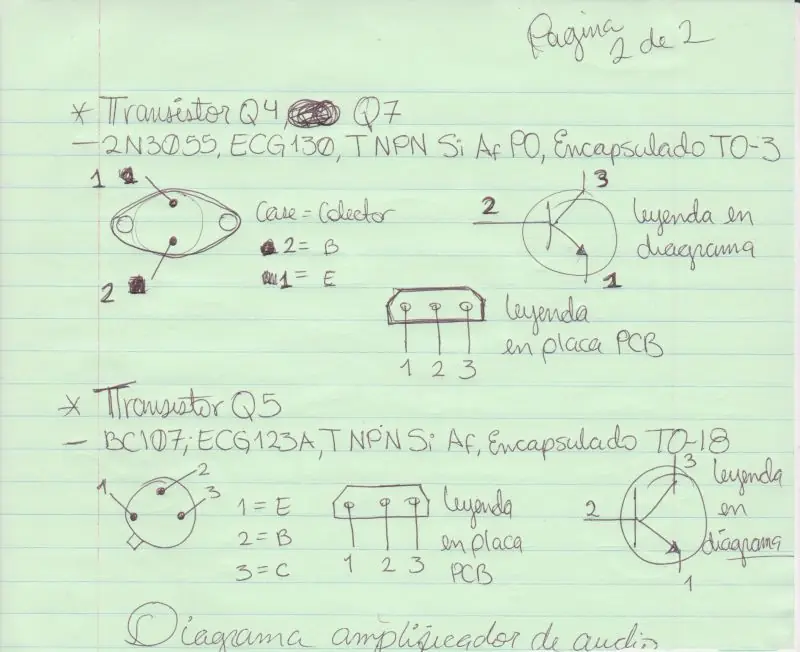

Borrador y transistores:
Detalle del armado y lado de pistas:
