El bloqueador infrarrojo (IR Jammer) es un proyecto que garantiza una diversión segura y no destructiva ya que permite dejar inoperativos temporalmente todos los controles remotos infrarrojos. El microcontrolador de este diseño tiene como objetivo abarcar las 6 frecuencias infrarrojas mas populares, haciendo universal el uso de este dispositivo, corrompiendo los datos enviados desde los controles remotos infrarrojos que utilicen cualquiera de las 6 frecuencias.

Presionando una sola vez el pulsador S1, el dispositivo envía un flujo de pulsos infrarrojos a través de los 4 LEDs IR, 2 LEDs IR de haz ancho y 2 LEDs IR de haz angosto, durante 30 segundos. Cada vez que se presiona el pulsador se añaden 30 segundos más al temporizador.

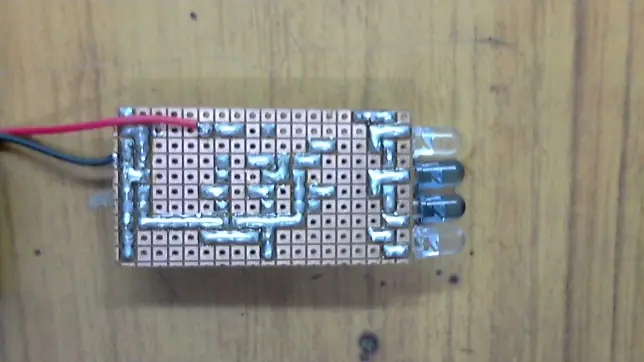

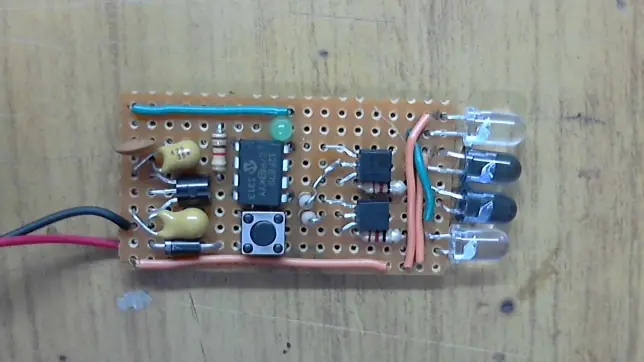

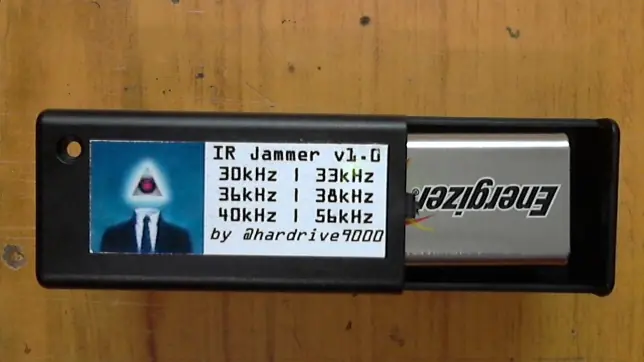

La placa, dada sus reducidas dimensiones puede ser montada directamente sobre su fuente de alimentación, en este caso una batería de 9V, ya que sus dimensiones son casi las mismas.

El corazón del bloqueador infrarrojo es el microcontrolador PIC12F675, el cual fué programado para reproducir las 6 frecuencias infrarrojas más utilizadas actualmente: 30kHz, 33kHz, 36kHz, 38kHz, 40kHz y 56kHz. Cuando se presiona el pulsador, los dos transistores envían datos infrarrojos a través de 4 LEDs infrarrojos. Utilizando 2 LEDs IR de haz ancho y 2 LEDs IR de haz angosto, permite obtener una buena cobertura y facilidad de uso. El LED verde se utiliza para indicar el encendido del bloqueador destellando 3 veces y también para indicar que la unidad se encuentra operando emitiendo un destello rápido cada pocos segundos.

Luego de encendida la unidad, el LED verde destellará 3 veces indicando que el bloqueador se encuentra listo para operar, entrando luego en modo de espera. Cambiará de estado cuando se produzca una interrupción en el pin 6 del microcontrolador, este cambio de estado sucede al presionar el pulsador S1, esto permite prolongar la vida útil de la batería cuando la unidad no se encuentra en funcionamiento. Cada vez que se presiona el pulsador S1, se suman 30 segundos adicionales de operación.

Datasheet PIC12F675 (descarga desde el post original)

El diagrama esquemático del bloqueador se observa en la siguiente imagen:


Lista de Componentes
1 Microcontrolador PIC12F675
1 Diodo Rectificador 1N4001
2 Capacitores de Tantalio 47uF 35V
1 Capacior Cerámico 100nF 50V
1 Regulador de Tensión LM2931A
1 Pulsador N.A. o Push-Button N.A.
2 Transistores 2N4401
2 Resistencias 330Ω 0.25W
2 Resistencias 22Ω 0.25W
1 Resistencia 1KΩ 0.25W
1 LED Verde Difuso 3mm
2 LEDs IR 5mm 940nm Haz Ancho [de apariencia blanco]
2 LEDs IR 5mm 940nm Haz Angosto [de apariencia azulino]
1 Batería 9V
1 Portabatería 9V con interruptor [ opcional ]

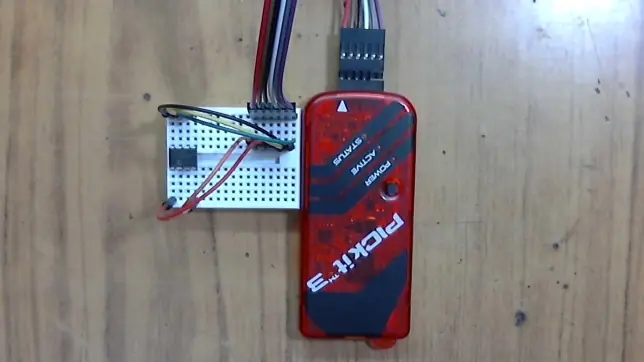

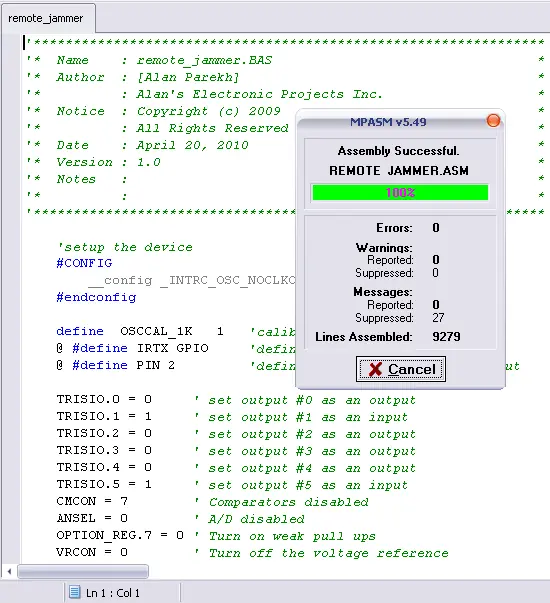

El código fuente del firmware del microcontrolador está escrito en el lenguaje PICBasic. Puede ser compilado sin ningún inconveniente utilizando la última versión del compilador PICBasic Pro Trial Version 3.0.7.1 y cargar el firmware en el PIC12F675 utilizando el programador PICKit 3 v3.01.

[color=#000000]
'****************************************************************
'*  Name    : remote_jammer.BAS                                 *
'*  Author  : [Alan Parekh]                                     *
'*          : Alan's Electronic Projects Inc.                   *
'*  Notice  : Copyright (c) 2009                                *
'*          : All Rights Reserved                               *
'*  Date    : April 20, 2010                                    *
'*  Version : 1.0                                               *
'*  Notes   :                                                   *
'*          :                                                   *
'****************************************************************

    'setup the device
    #CONFIG
        __config _INTRC_OSC_NOCLKOUT & _WDT_OFF & _MCLRE_OFF
    #ENDCONFIG

    Define  OSCCAL_1K   1   'calibrate internal oscillator
[email protected] [email protected]
[email protected] [email protected]  IR out

    TRISIO.0 = 0     ' set output #0 as an output
    TRISIO.1 = 1     ' set output #1 as an input
    TRISIO.2 = 0     ' set output #2 as an output
    TRISIO.3 = 0     ' set output #3 as an output
    TRISIO.4 = 0     ' set output #4 as an output
    TRISIO.5 = 1     ' set output #5 as an input
    CMCON = 7        ' Comparators disabled
    ANSEL = 0        ' A/D disabled
    OPTION_REG.7 = 0 ' Turn on weak pull ups
    VRCON = 0        ' Turn off the voltage reference
    IOCB.1 = 1       ' Enable pin change interrupt on GPIO 1
    IOCB.5 = 1       ' Enable pin change interrupt on GPIO 5


    boardButton var GPIO.1        'push button on circuit board
    irLed var GPIO.2              'IR LED output
    indicatorLED var GPIO.4       'Indicator LED output
    forceOn var GPIO.5            'Ground to force on system, it will run till the pin is released

    runCounter var word     'keeps track of how long we need to run for
    runCounter = 0          'set it to 0 by default
    buttonActive con 0      'active button state
    buttonNonActive con 1   'non-active button state

    buttonDebounceCycles con 1  'number of cycles to ignore the button (debounce)
    buttonDebounceCyclesCounter var byte  'keeps track of the debounce progress
    buttonDebounceCyclesCounter = 0       'set the default to 0

    lastKnownButtonState var bit            'keeps track of the last known push button state
    LastKnownButtonState = buttonNonActive  'defaults the push button state

    lastKnownForceOnSwitchState var bit             'keeps track of the last known force on switch state
    LastKnownForceOnSwitchState = buttonNonActive   'defaults the force on switch state

    flashCounter var word   'keeps track of the indication LED flashing off time
    flashcounter = 0        'set the default to 0
    flashDelay con 40       'used to set how many cycles the indication LED should be off before it flashes once

    carrierCycles VAR BYTE    'number of carrier cycles
    carrierCycles = 145      ' min 1, max 255

    runCounterIncrement con 635 'this is the number of cycles to add when the button is pressed (about 30 seconds)


    gosub startup       'run the startup routine, then run the main program


    ''''''''''''''''''''''''
    'IR carrier generator routines.
    'These routines are written in ASM to allow accurate control of the actual time delays
    ''''''''''''''''''''''''

' Generate "Cycles" number of ~30kHz pulses
' 33uS total (actual is 33uS)
ASM
_Pulse30
   bsf IRTX,PIN     ; 1uS, LED=on
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   bcf IRTX,PIN     ; 1uS, LED=off
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   decfsz _carrierCycles,f ; 1uS
   goto _Pulse30    ; 2uS
   return           ; Return to caller
ENDASM


' Generate "Cycles" number of ~33kHz pulses
' 30.3uS total
ASM
_Pulse33
   bsf IRTX,PIN     ; 1uS, LED=on
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   bcf IRTX,PIN     ; 1uS, LED=off
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   decfsz _carrierCycles,f ; 1uS
   goto _Pulse33    ; 2uS
   return           ; Return to caller
ENDASM


' Generate "Cycles" number of ~36kHz pulses
' 27.8uS total
ASM
_Pulse36
   bsf IRTX,PIN     ; 1uS, LED=on
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   bcf IRTX,PIN     ; 1uS, LED=off
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   decfsz _carrierCycles,f ; 1uS
   goto _Pulse36    ; 2uS
   return           ; Return to caller
ENDASM


' Generate "Cycles" number of ~38kHz pulses
' 26.3uS total
ASM
_Pulse38
   bsf IRTX,PIN     ; 1uS, LED=on
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   bcf IRTX,PIN     ; 1uS, LED=off
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   decfsz _carrierCycles,f ; 1uS
   goto _Pulse38    ; 2uS
   return           ; Return to caller
ENDASM


' Generate "Cycles" number of 40kHz pulses
' 25uS total
ASM
_Pulse40
   bsf IRTX,PIN     ; 1uS, LED=on
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   bcf IRTX,PIN     ; 1uS, LED=off
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   decfsz _carrierCycles,f ; 1uS
   goto _Pulse40    ; 2uS
   return           ; Return to caller
ENDASM


' Generate "Cycles" number of ~56kHz pulses
' 17.9uS total
ASM
_Pulse56
   bsf IRTX,PIN     ; 1uS, LED=on
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   bcf IRTX,PIN     ; 1uS, LED=off
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   nop              ; 1uS
   decfsz _carrierCycles,f ; 1uS
   goto _Pulse56    ; 2uS
   return           ; Return to caller
ENDASM


'Low power routine, allows the device to sleep (very low power mode) until a button is pressed.
'When a button is pressed the main routine is run
LowPowerSleep:

    INTCON.0 = 0    ' Reset pin change interrupt flag
    INTCON.3 = 1    ' enable global interrupts

[email protected] 'sleep until a pin interrupt wakes it up
[email protected] 'small pause to allow chip to wake up fully
[email protected] 'small pause to allow chip to wake up fully

    INTCON.0 = 0    ' Reset pin change interrupt flag
    INTCON.3 = 0    ' disable global interrupts
    goto main       'jump into the main program


Main:

    'check to see if the force on just got turned on, if so give a flash to indicate activation
    if (ForceOn = buttonActive and LastKnownForceOnSwitchState = buttonNonActive) then
        'turn on the indicator LED to show that the system activated
        high IndicatorLED
        flashCounter = 0 'reset the counter so the next flash will be in about 2 seconds
        LastKnownForceOnSwitchState = buttonActive

    endif


    'check to see if the user pressed the on-board button, if so add 30 seconds of run time
    if (boardButton = buttonActive and LastKnownButtonState = buttonNonActive and buttonDebounceCyclesCounter = 0) then

        'turn on the indicator LED to show that the system activated
        high IndicatorLED
        flashCounter = 0 'reset the counter so the next flash will be in about 2 seconds

        'don't allow the counter to roll over
        if (runcounter + runCounterIncrement  [ 65000) then runCounter = runCounter + runCounterIncrement ' add 30 seconds worth of loops endif buttonDebounceCyclesCounter = buttonDebounceCycles 'set the debounce counter LastKnownButtonState = buttonActive 'set the fact that the button was pressed endif 'run through all 6 IR frequincies with a short pause between the blasts CALL Pulse30 low IRLED pause 1 CALL Pulse33 low IRLED pause 1 CALL Pulse36 low IRLED pause 1 CALL Pulse38 low IRLED pause 1 CALL Pulse40 low IRLED pause 1 CALL Pulse56 low IRLED pauseus 800 'smaller pause since there is some overhead below 'manage the run counter if (runCounter ] 0) then
        runCounter = runCounter - 1 ' we just finnished a loop decrement the counter if we are using it to time out
    endif

    'manage the button Debounce Cycles Counter
    if (buttonDebounceCyclesCounter ] 0) then
        buttonDebounceCyclesCounter = buttonDebounceCyclesCounter - 1
    endif

    'update the current state of the board button
    if (boardButton = buttonNonActive) then
        LastKnownButtonState = buttonNonActive
    endif

    'update the current state of the optional force on switch
    if (ForceOn = buttonNonActive) then
        LastKnownForceOnSwitchState = buttonNonActive
    endif

    'if the run counter is out and the force on input is not activated enter low power sleep mode
    if (runCounter = 0 and  ForceOn = buttonNonActive) then
        low IndicatorLED   'turn off the indication LED
        low IRLED          'turn off the IR LED
        goto lowpowersleep 'enter low power mode
    endif

    'update the indication LED flash rate counter
    flashCounter = flashCounter + 1

    'flash a short burst about every 2 seconds
    if ((flashCounter//flashDelay) = 0) then
        high IndicatorLED
    else
        low IndicatorLED
    endif

    GOTO Main


'Flash the LED once
FlashLED:

    high IndicatorLED   'turn on the indicator LED
    pause 300           '300mS pause
    low indicatorLED    'turn off the indicator LED
    pause 300           '300mS pause

    return


'This will run once at startup (power up)
Startup:

    low IRLED 'turn the IR LED off at startup

    'startup flash pattern
    gosub flashLED
    gosub flashLED
    gosub flashLED

    'if the force on switch is active or the board button is pressed when the system starts up jump right into the main rotine
    if (ForceOn = buttonActive or boardButton = buttonActive) then
        goto main
    endif

    'no buttons are active just go to sleep (low power mode) and wait for the user to activate the system
    goto lowpowersleep

End
[/color]



PICBasic Pro Trial Version 3.0.7.1 [incluye MPASM v8.90, Microcode Studio 5 (MCSX) para PBP v3, PBP 3.0.7.1]
Tamaño: 123.1MB
SHA1 Hash: C449786CFE50B26EB6818F9C35E10C718C36F6AD
Descarga (desde el post original)

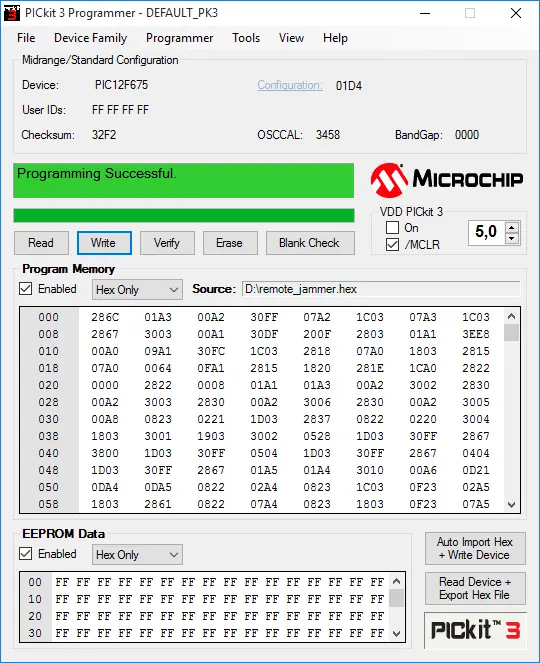

PICKit 3 v3.01
Tamaño: 8.4MB
SHA1 Hash: 34600B01B759F65DF993E1FA6408B4B3B3BA4AC9
Descarga (desde el post original)

Además también se encuentra disponible para descargar el firmware ya compilado, listo para cargar en el microcontrolador.

IR Remote Jammer v1.0 HEX
Tamaño: 1KB
SHA1 Hash: 59C4A7B28F56F52AC352439DBD7F154A4DE4D08F
Descarga (desde el post original)
