Hace ya un tiempo instale una tira de leds en mi gabinete y con el pasar del tiempo la tira fue perdiendo su función, y decidí hacerlo de nuevo con una nueva tira de leds, así que aprovecho que voy a montarle una nueva en mi caja para hacer esta guía/tutorial para que los interesados no tengan que buscar demasiado
Antes de nada decir que es muy sencillo de hacer lo que vamos a necesitar sera:
1: Tira de leds.
2: Una conexion Molex libre.

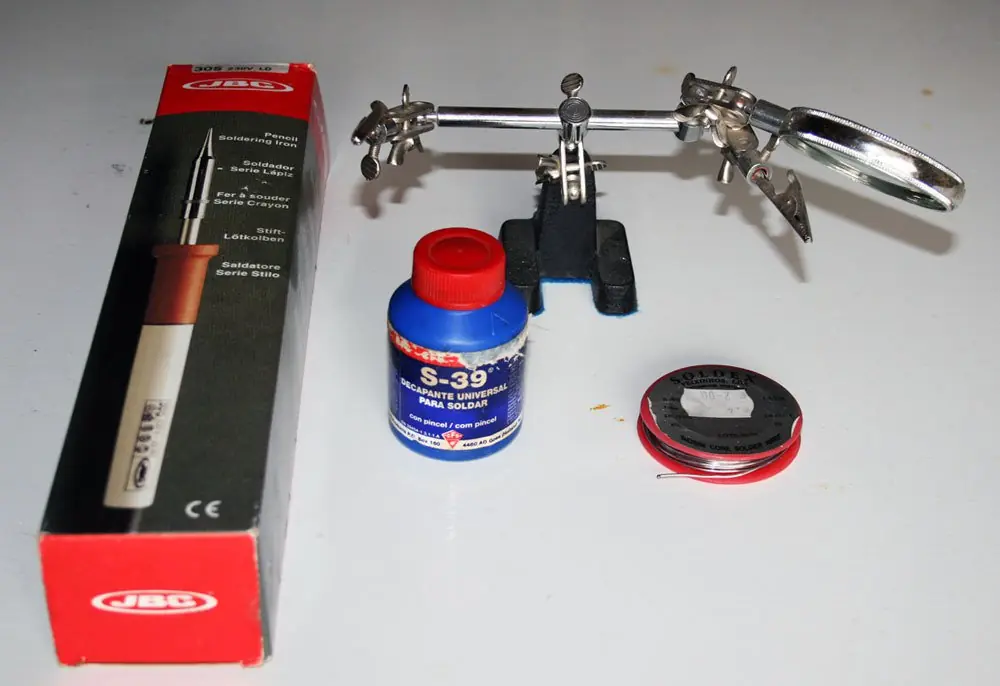

3: Soldador.
Empecemos!!!
1. Hacerse a una tira led:
En primer lugar tendremos que buscar nuestra tira led, la cual hay de 2 tipos:
-Un solo color: por lo general al final tendrán 2 cables, rojo (12V) y negro (tierra). Es lo ideal si sabes que solo vas a usar ese color para tu iluminación.
-RGB: estos tendrán 4 cables, uno por cada color y uno para la alimentación. Suele venir acompañado de un mando y un receptor para controlar los colores y algunas funciones extra.
Aparte de los colores, tenemos que tener en cuenta el modelo:
-3528: Son de media potencia y bajo consumo.
-5050: Alta potencia y mayor consumo. Suele ofrecer una intensidad de luz 3 veces mayor a la 3528.
Para comprarlo lo mas recomendable son tiendas chinas. Aqui dejo algunas:
http://www.dx.com/
http://www.aliexpress.com/
http://www.banggood.com/

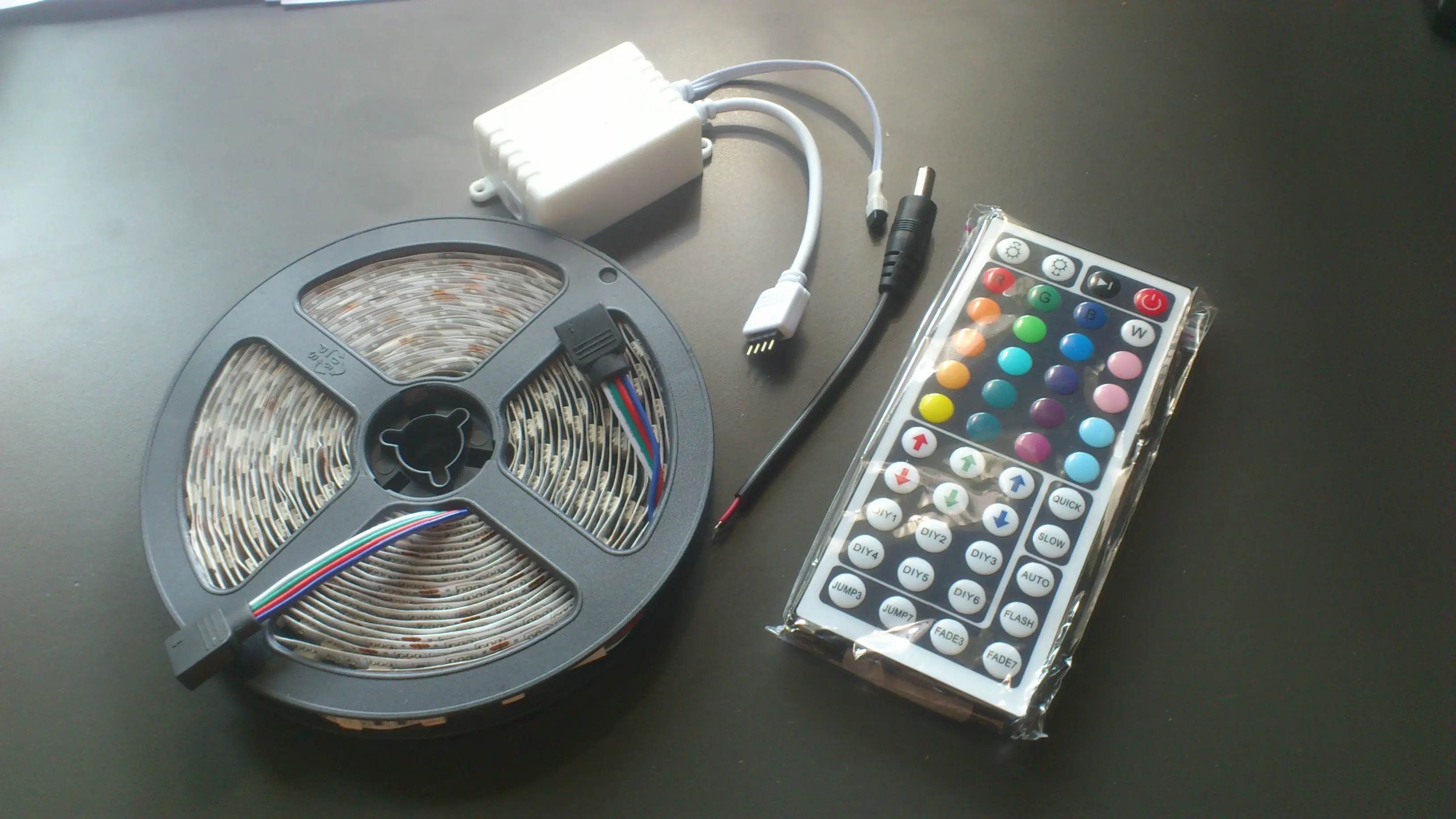

Yo me he hecho con una tira de 5 metros RGB 5050 con mando y receptor aquí. Suelen tener un precio no mayor de 10USD (Dolares)
2. Preparar la conexión:
Una vez dispongamos de todo debemos elegir como vamos a conectarlo:
-El cable de corriente (12V) tiene que conectarse con el AMARILLO del molex.
-El cable de tierra se conecta al NEGRO que esta alado del amarillo.

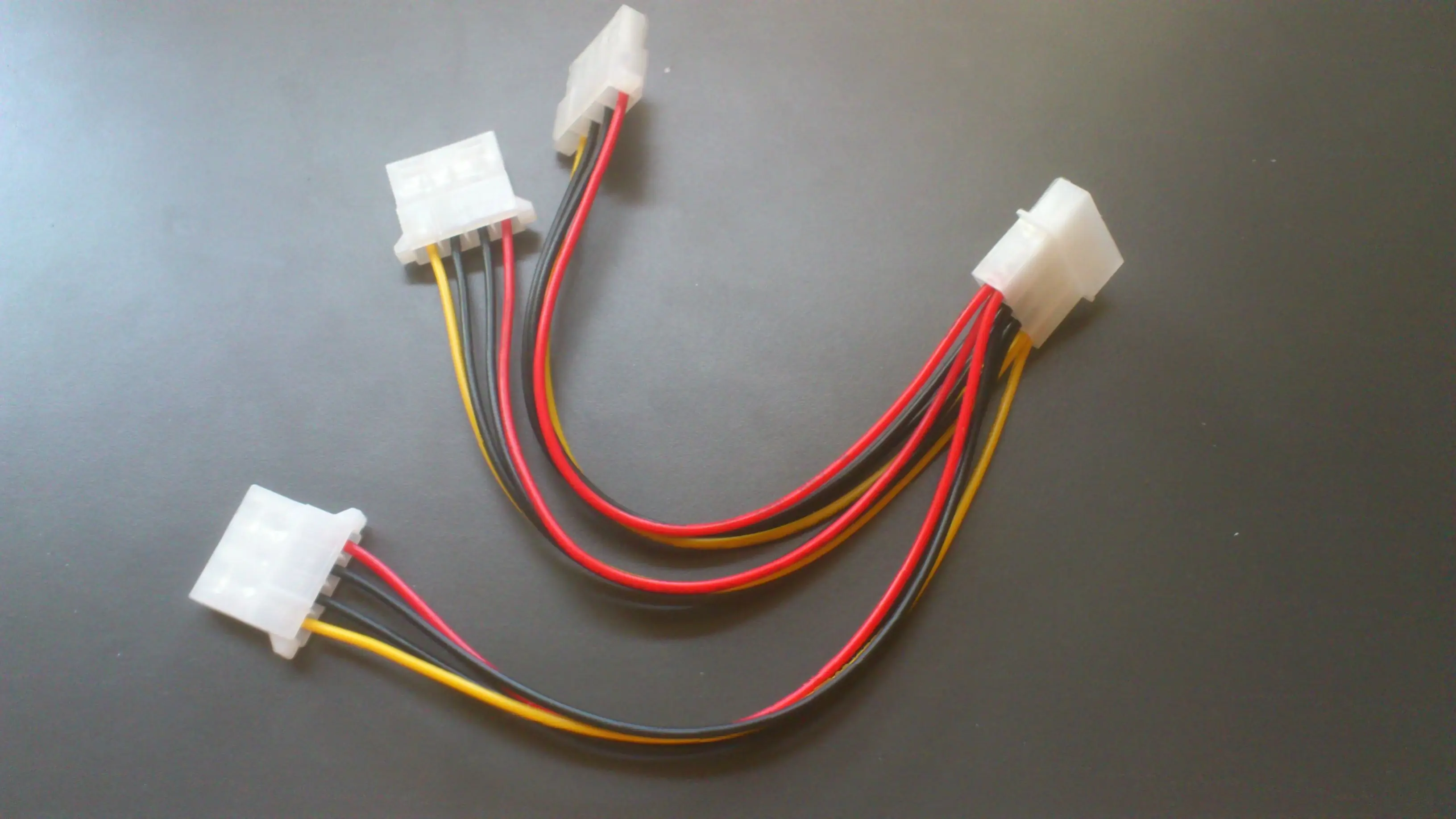

Para esto, podemos soldar los 2 cables a un MOLEX HEMBRA que nos sobre (ya sea a sus cables o directamente al conector), o colocarlos de manera que hagan contacto dentro del molex de la fuente pero no es nada recomendable.

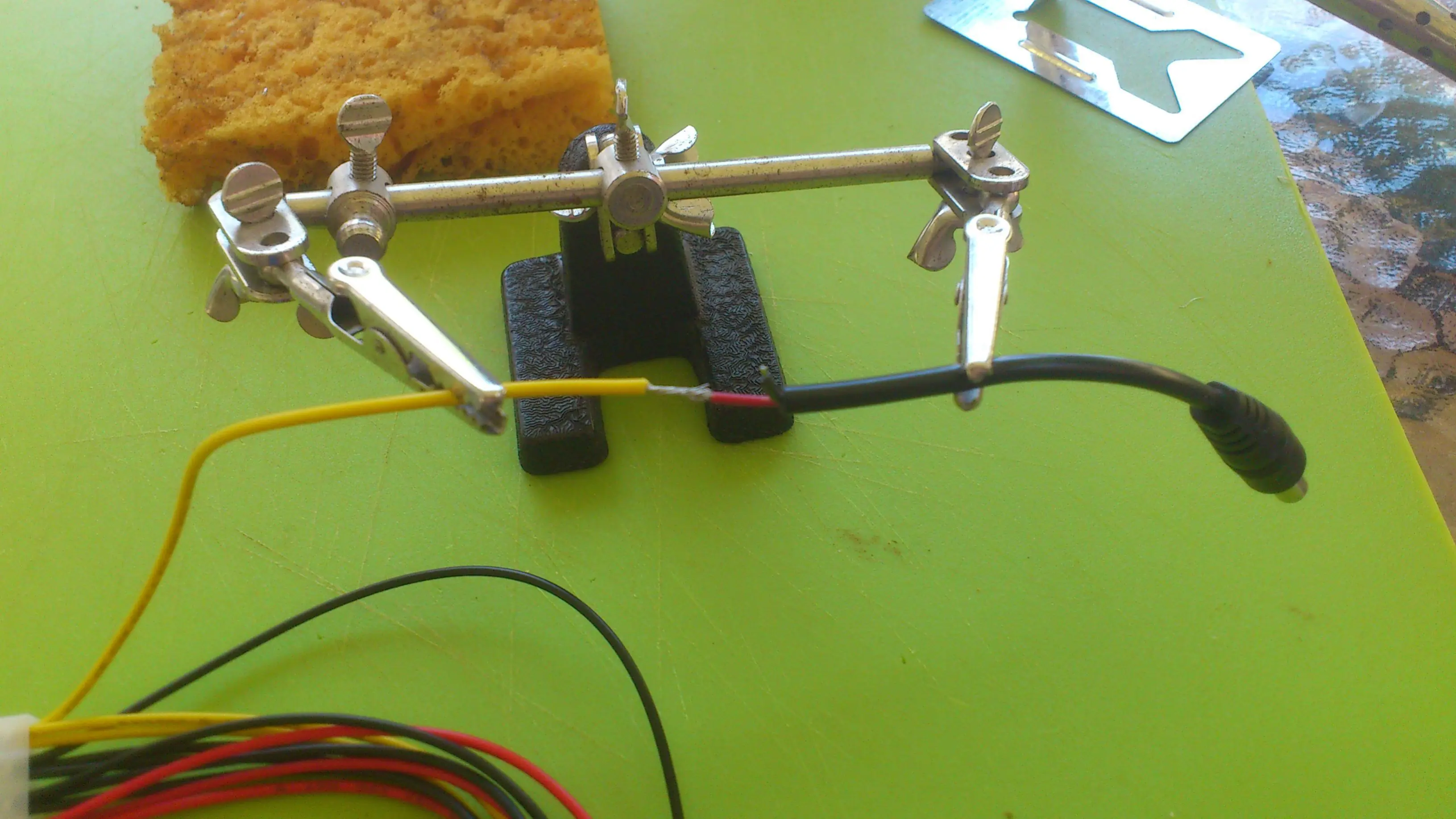

Soldando cables.

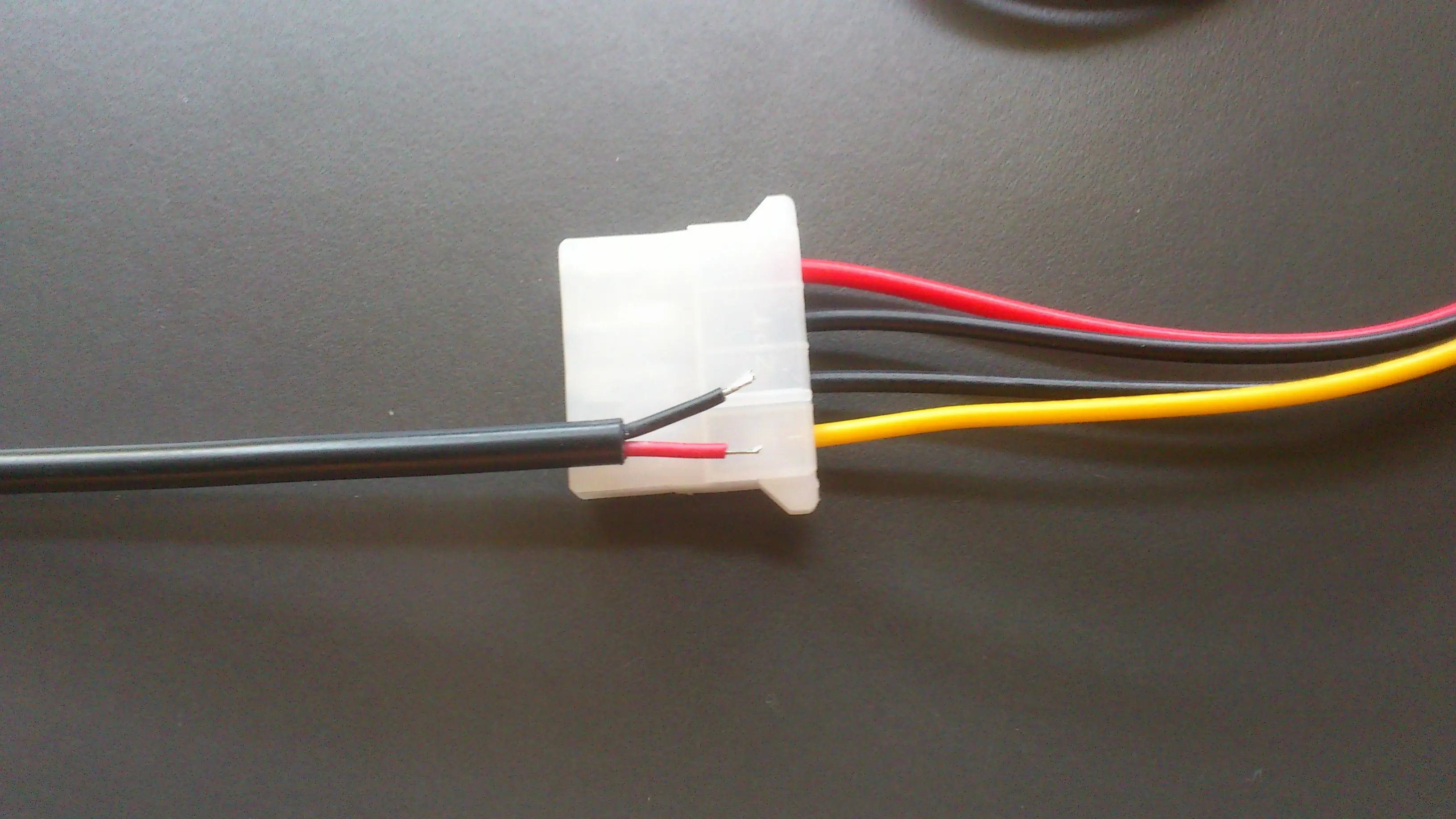

Cables soldados dentro del conector.
3. Colocarlo en la caja:
Ahora tenemos que colocar la tira led en la caja. Hay varias maneras y va en función del gusto de cada uno:
-Una manera es poner la tira o tiras en la tapa de la caja, con el inconveniente de que cada vez que quitemos la tapa debemos tener cuidado con los cables conectados.
-La otra manera (que a mi me gusta mas) es colocarlo dentro de la caja, en los bordes de esta o alrededor de las piezas que queramos iluminar.
La tira tendrá marcas para que la cortes según las medidas que prefieras y dejar el resto para otro uso que quieras darle.

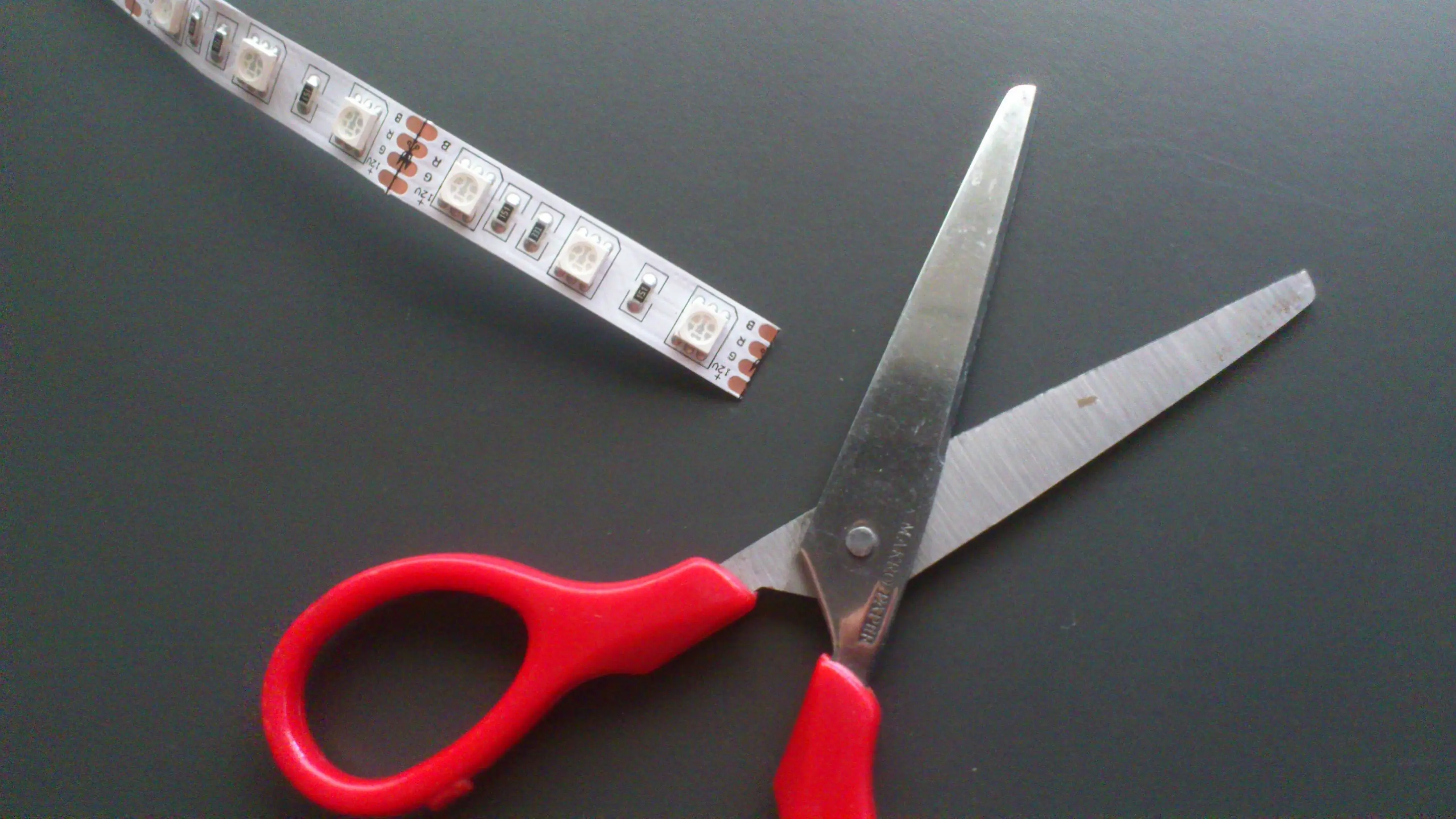

Cortando la tira led.

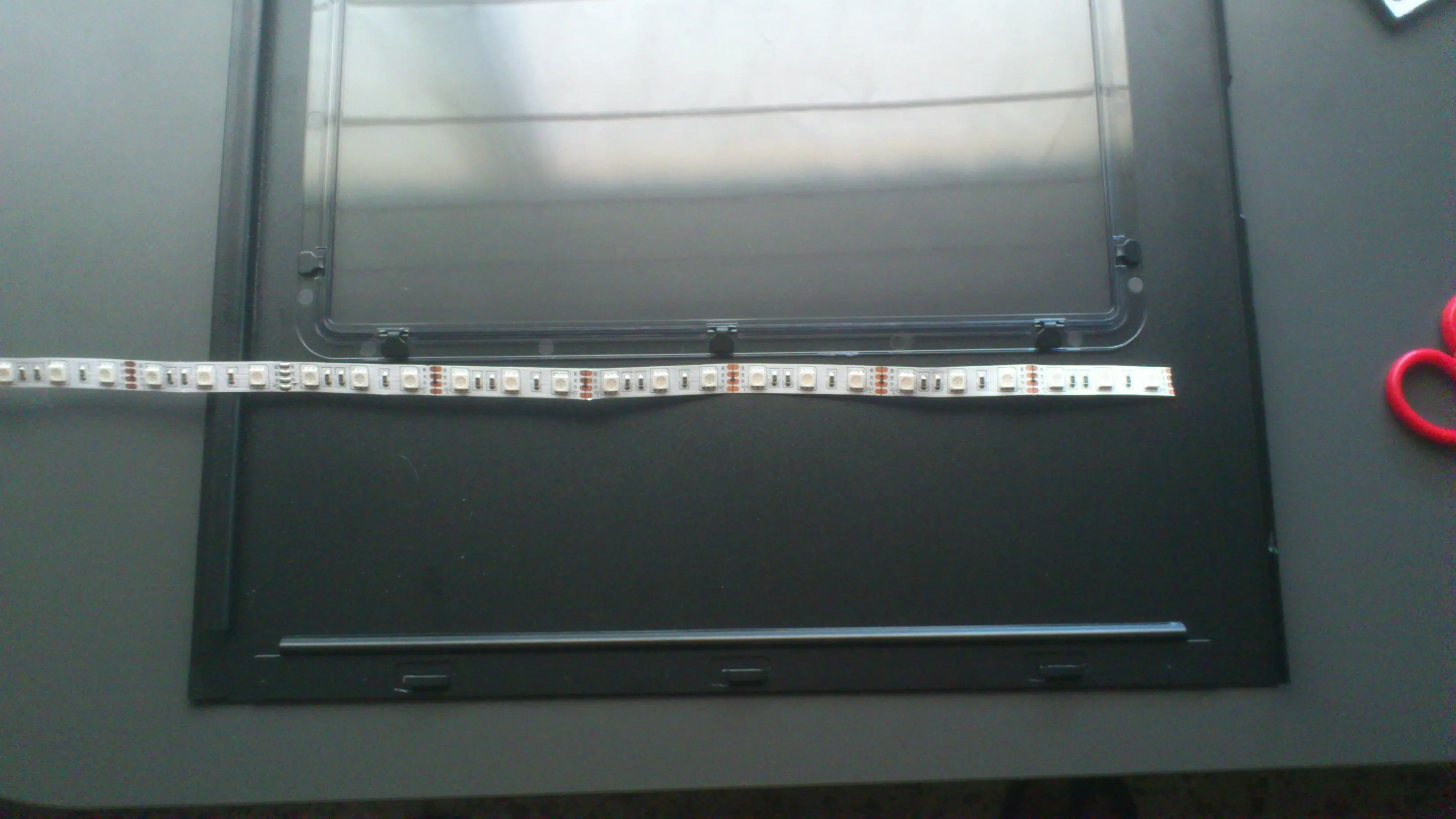

Ejemplo de tira led en la tapadera de la caja.

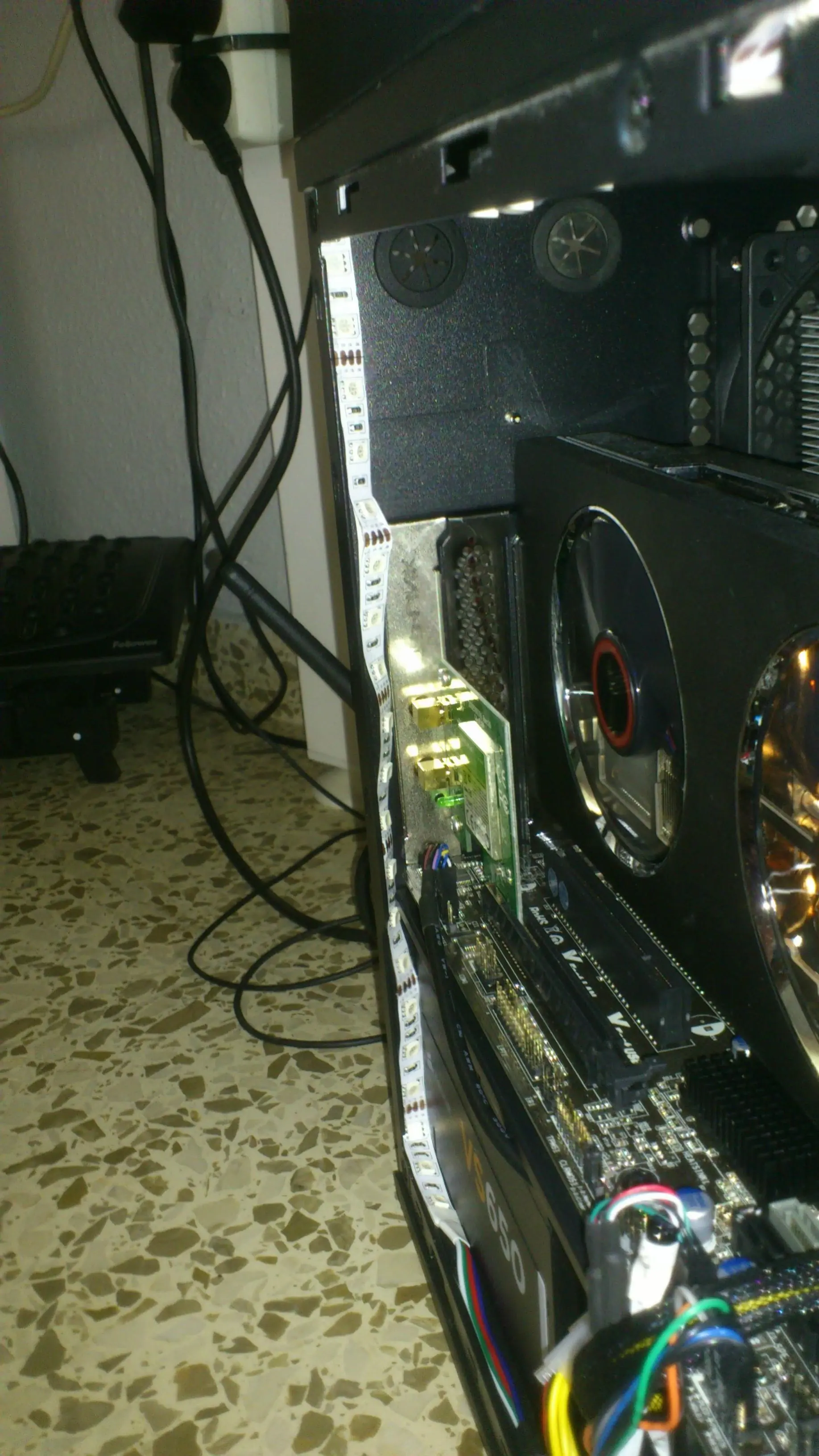

Tira led dentro de la caja.
4. Conectar los cables y cerrar la caja:
Por ultimo lo que nos falta es conectar nuestro molex macho al molex hembra de la fuente y esconder los cables si queremos. Después solo nos queda cerrar la tapa y probar que quede como nos guste.
Molex conectados.

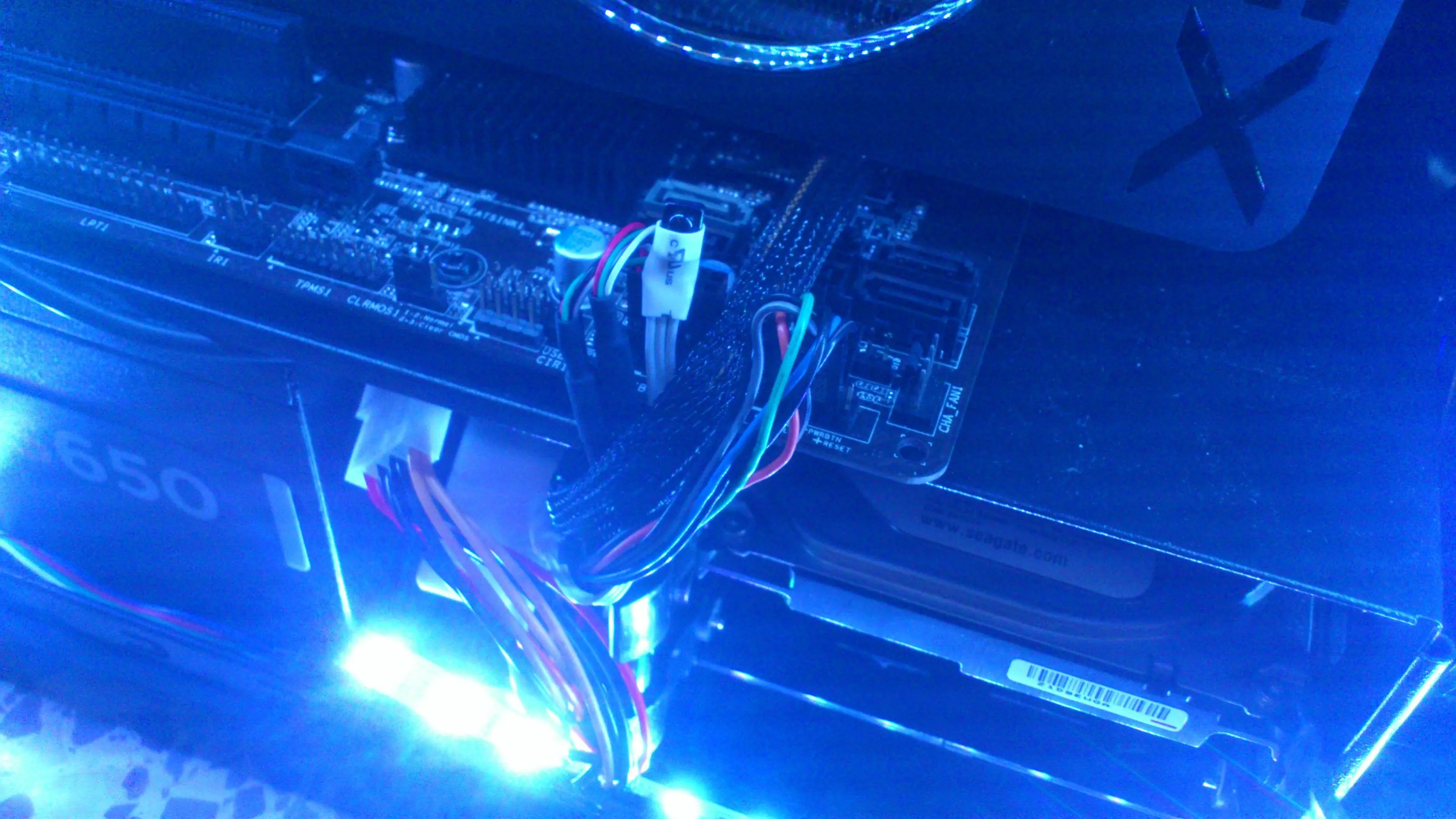

Cables escondidos y el receptor del mando "disimulado".

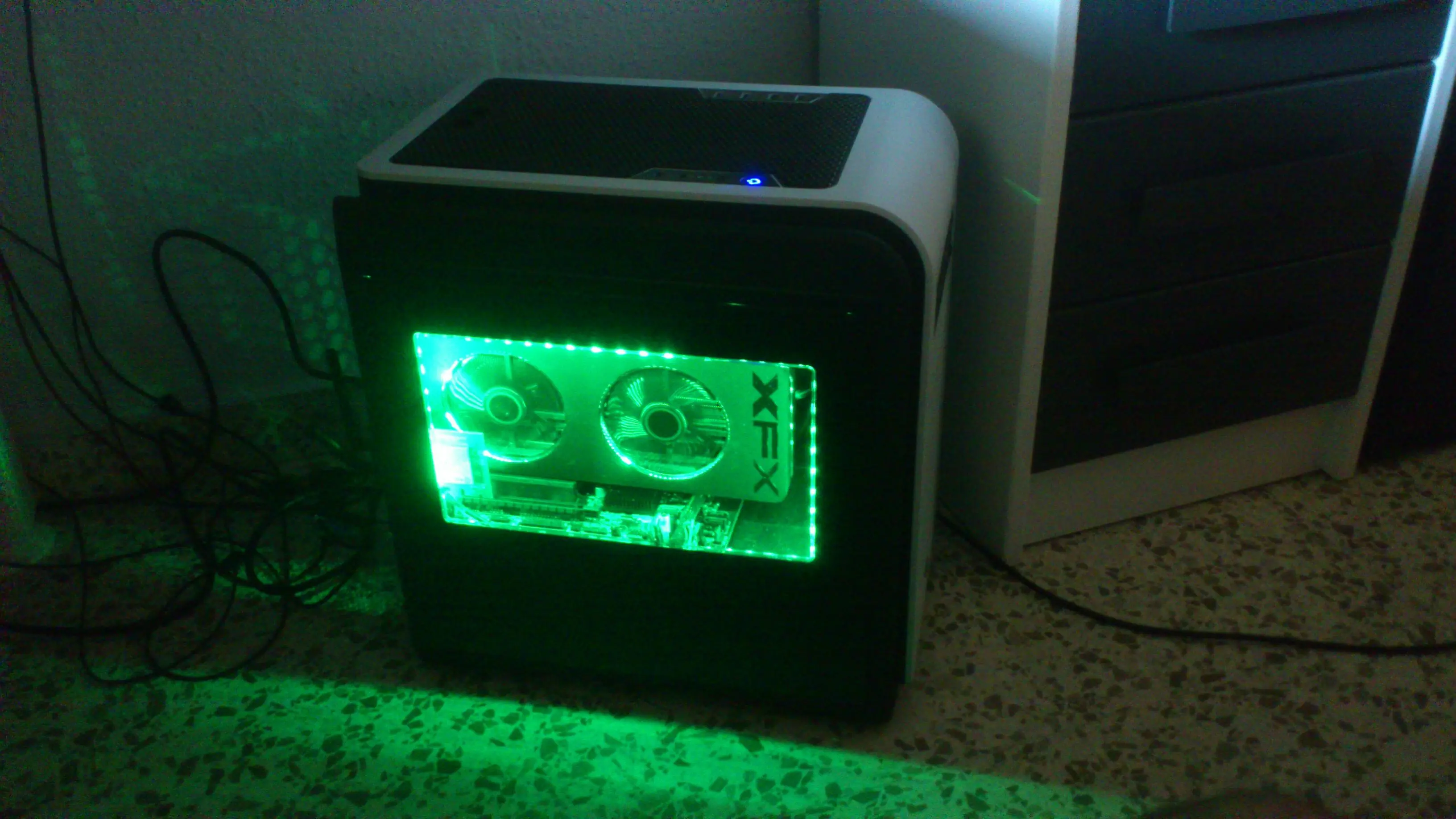

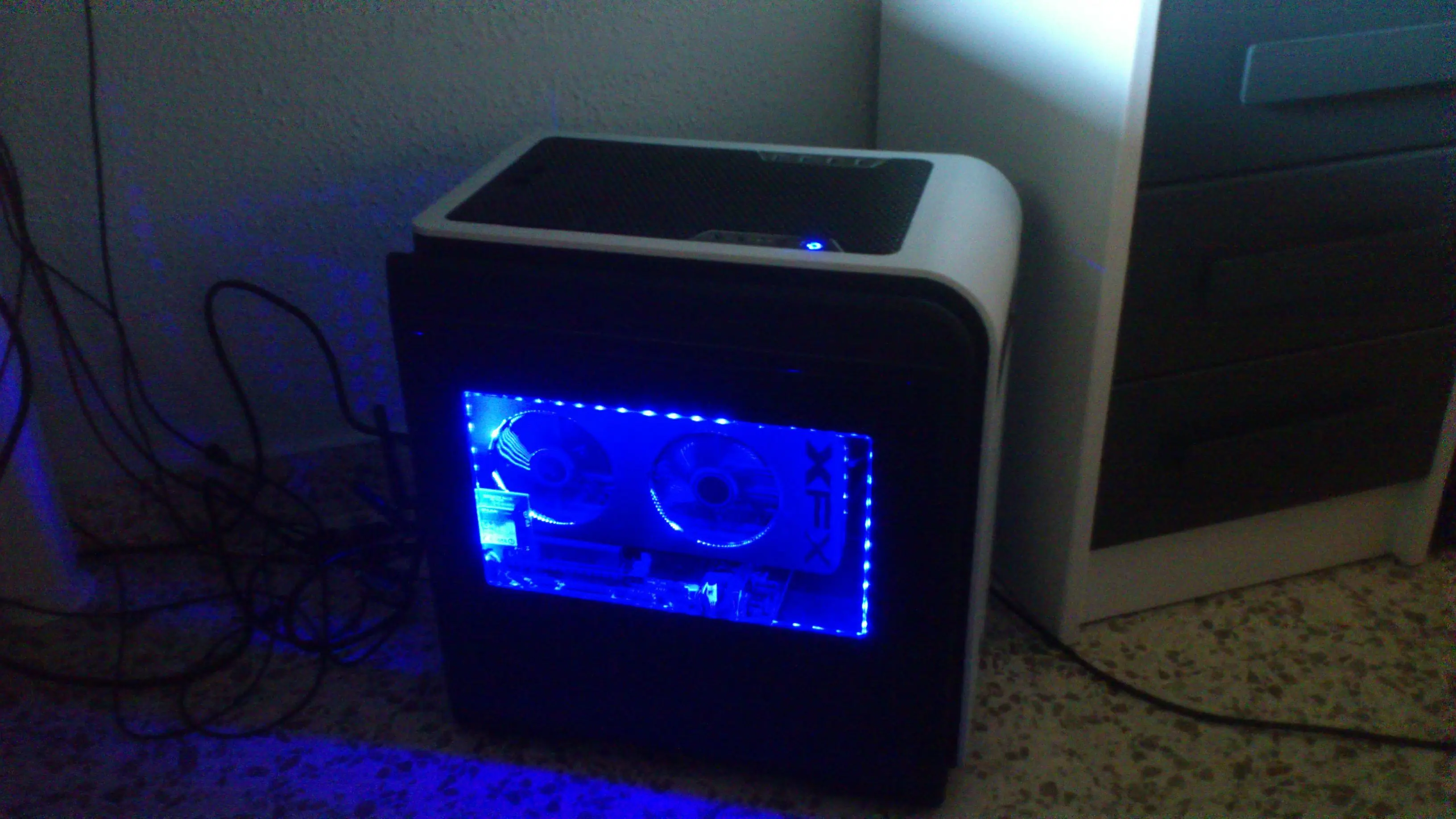

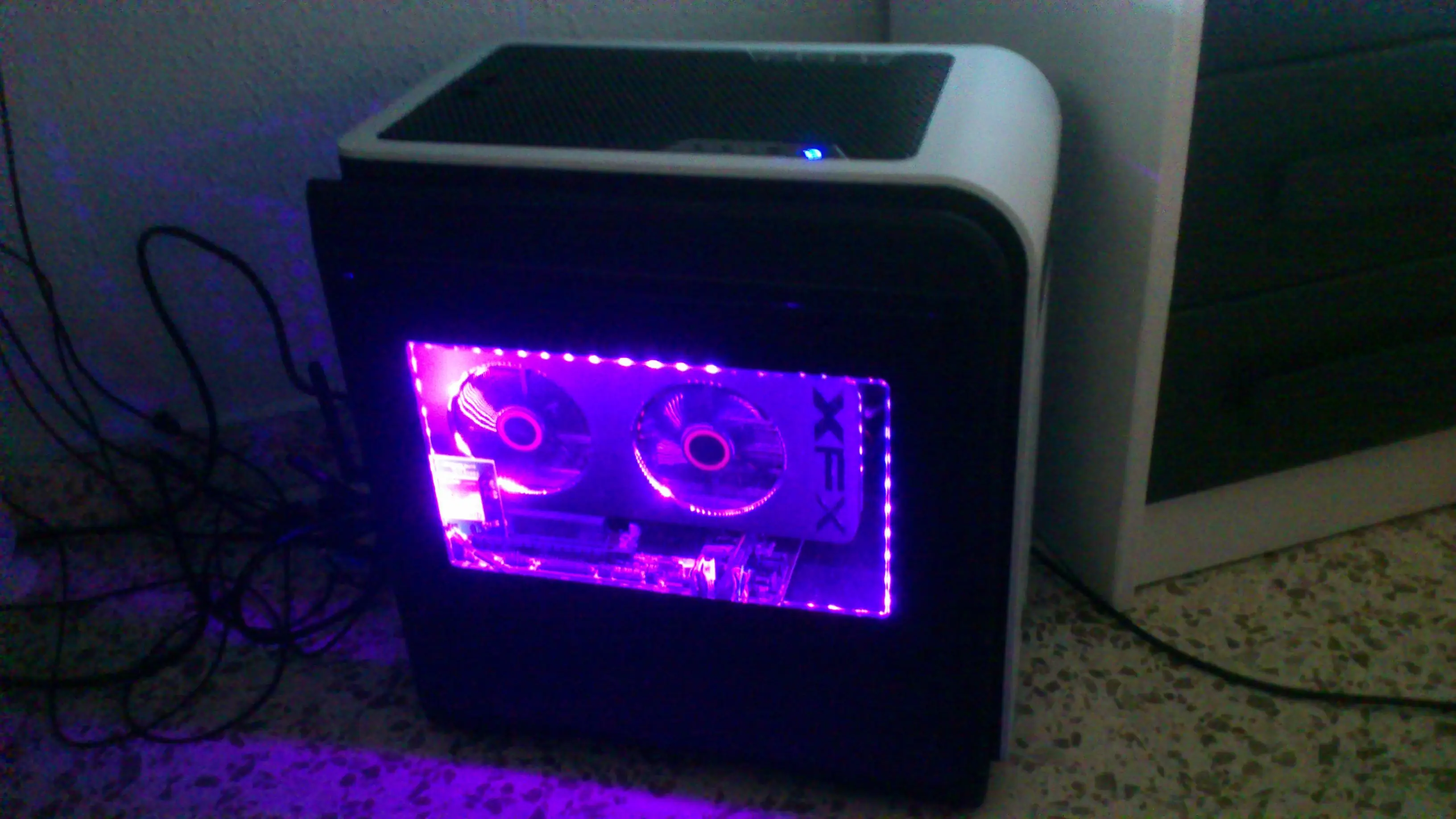

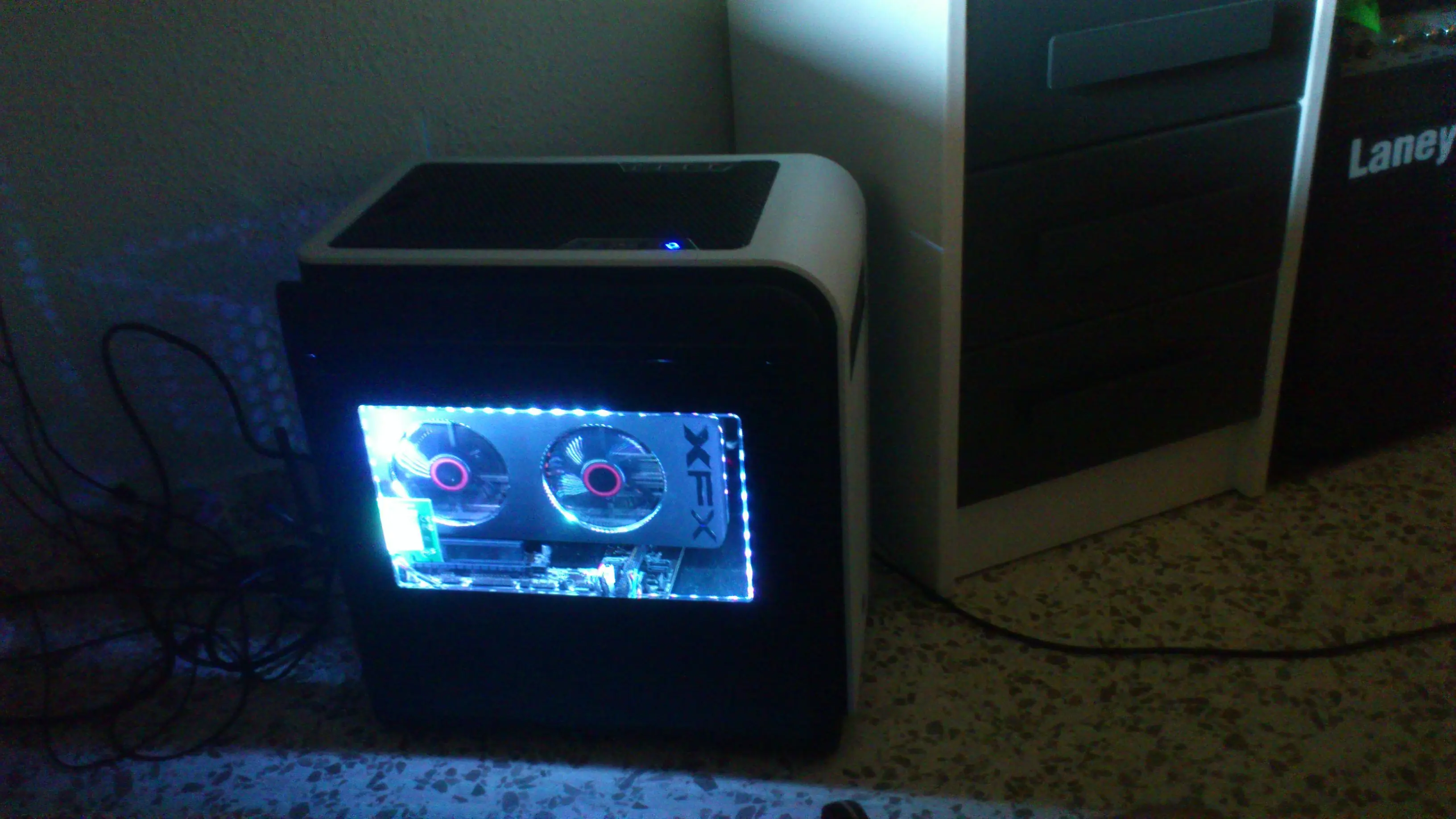

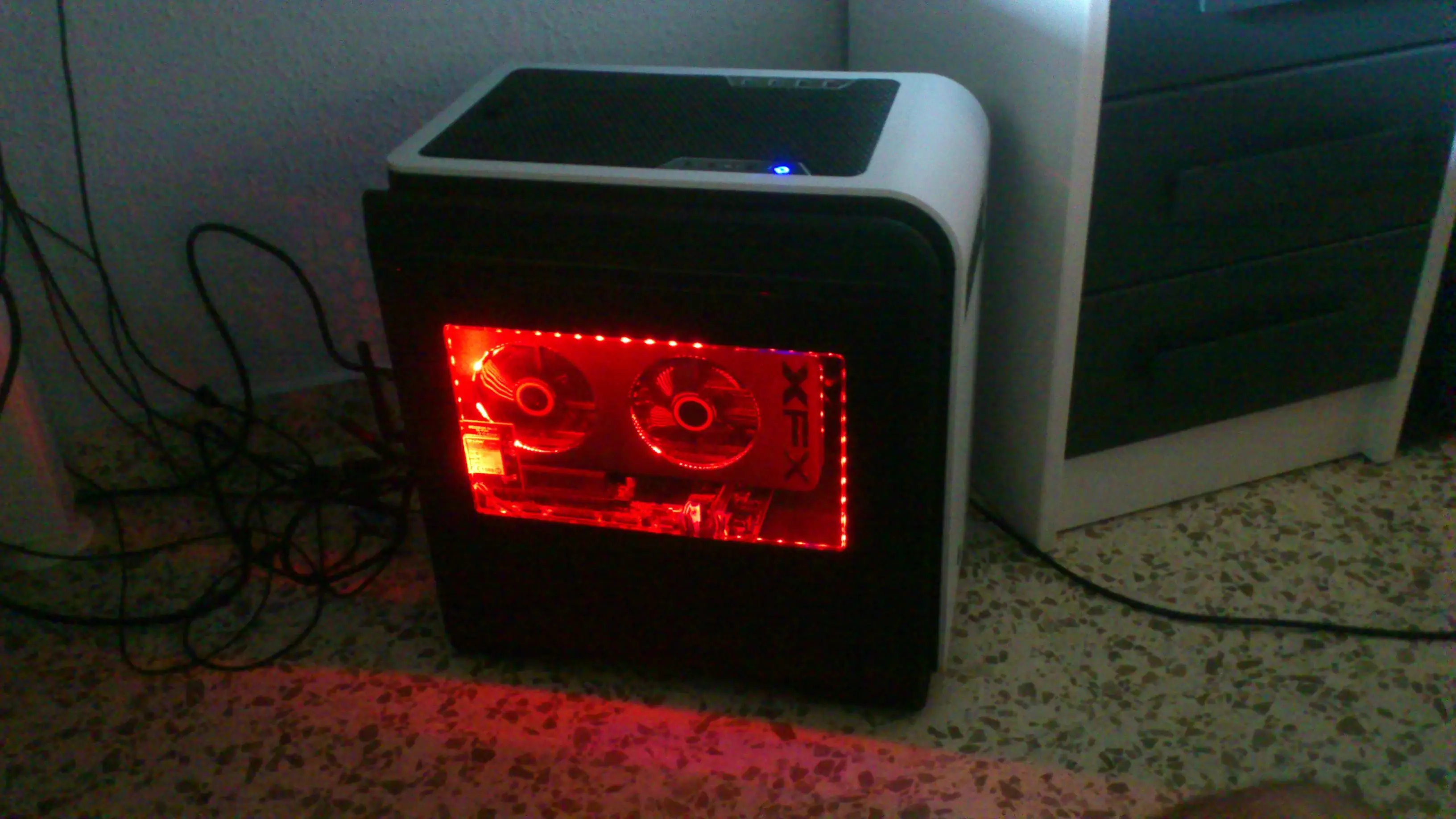

Aquí les dejo los resultados con mi caja:
que ya se que no es la mas indicada para esto porque es enana pero a quien no le gustan las luces?
Posibles fallos:

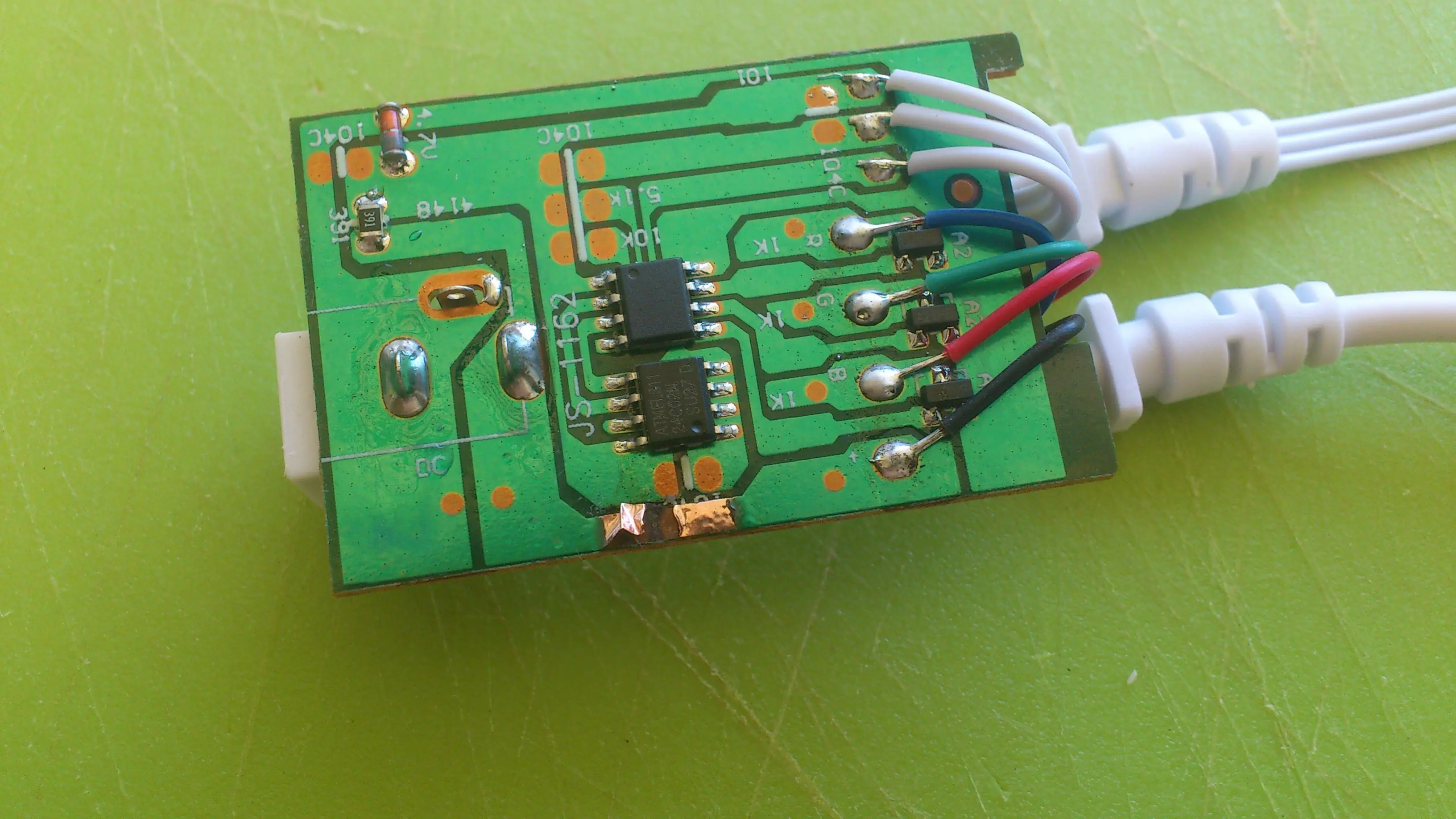

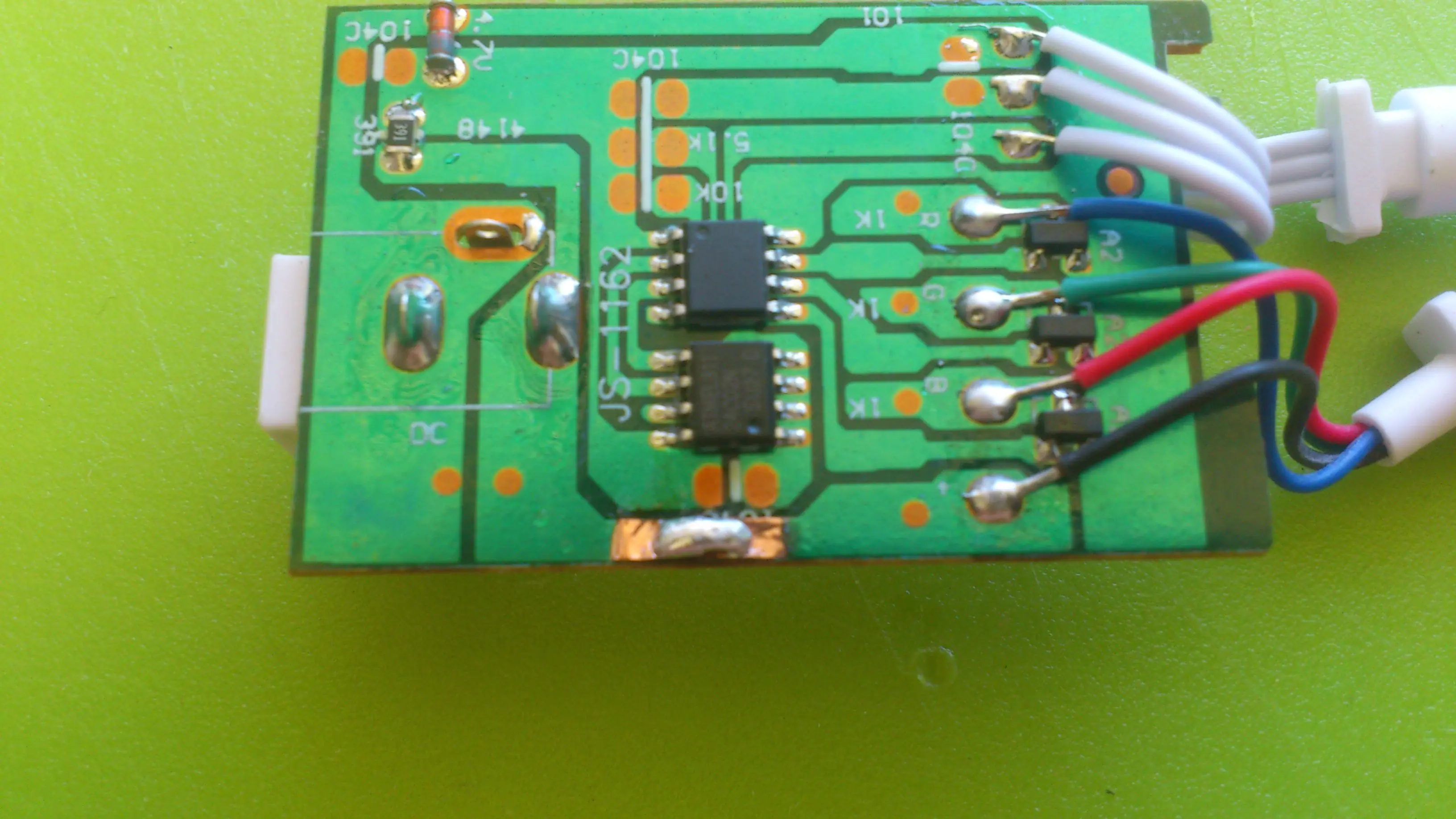

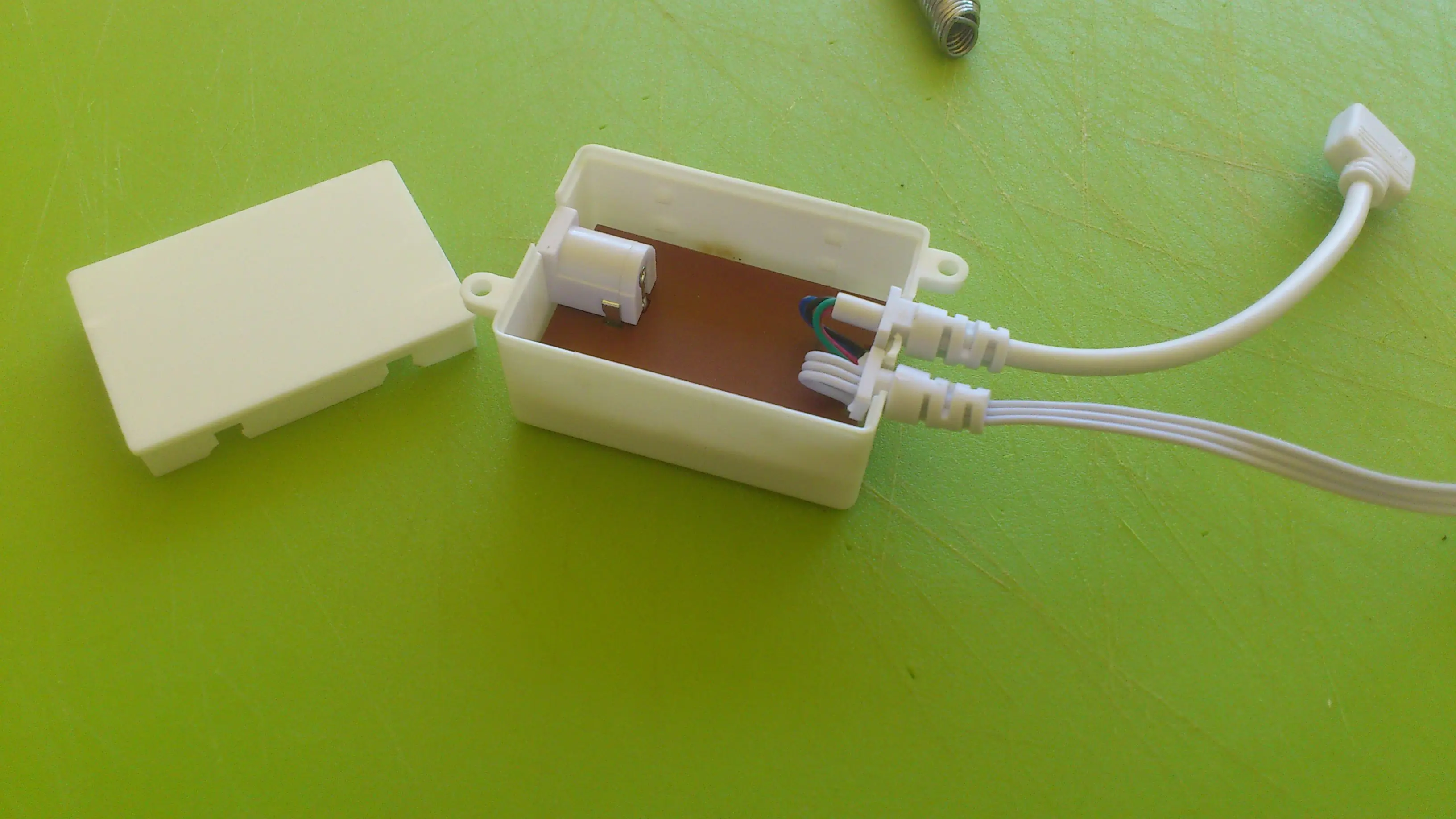

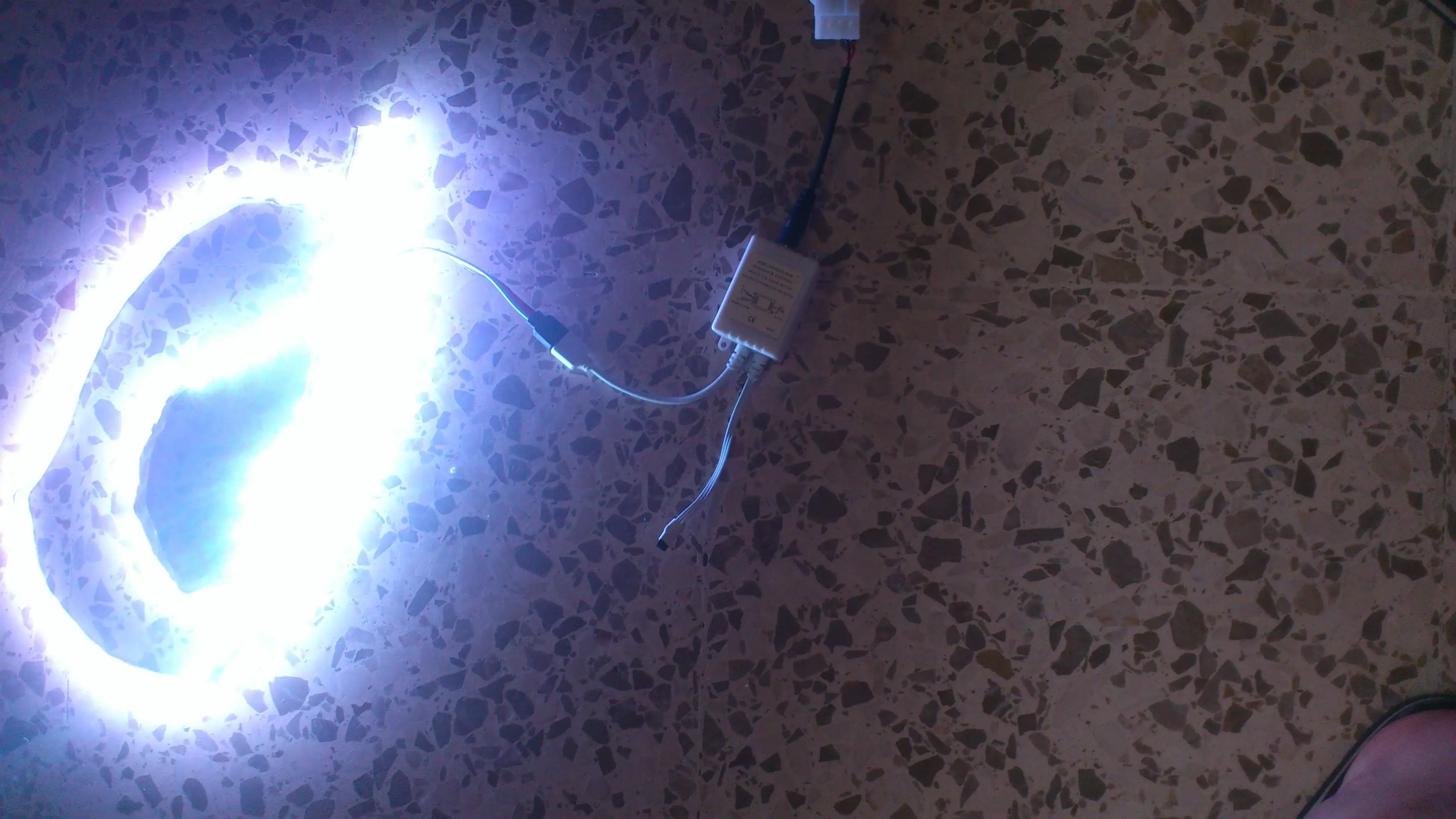

A mi me ha dejado de funcionar y tras muchas comprobaciones resulta que "algo" se rompió dentro del receptor. Lo abrí, lo volví a soldar y arreglado.
Antes de nada decir que es muy sencillo de hacer lo que vamos a necesitar sera:
1: Tira de leds.
2: Una conexion Molex libre.
3: Soldador.
Empecemos!!!
1. Hacerse a una tira led:
En primer lugar tendremos que buscar nuestra tira led, la cual hay de 2 tipos:
-Un solo color: por lo general al final tendrán 2 cables, rojo (12V) y negro (tierra). Es lo ideal si sabes que solo vas a usar ese color para tu iluminación.
-RGB: estos tendrán 4 cables, uno por cada color y uno para la alimentación. Suele venir acompañado de un mando y un receptor para controlar los colores y algunas funciones extra.
Aparte de los colores, tenemos que tener en cuenta el modelo:
-3528: Son de media potencia y bajo consumo.
-5050: Alta potencia y mayor consumo. Suele ofrecer una intensidad de luz 3 veces mayor a la 3528.
Para comprarlo lo mas recomendable son tiendas chinas. Aqui dejo algunas:
http://www.dx.com/
http://www.aliexpress.com/
http://www.banggood.com/
Yo me he hecho con una tira de 5 metros RGB 5050 con mando y receptor aquí. Suelen tener un precio no mayor de 10USD (Dolares)
2. Preparar la conexión:
Una vez dispongamos de todo debemos elegir como vamos a conectarlo:
-El cable de corriente (12V) tiene que conectarse con el AMARILLO del molex.
-El cable de tierra se conecta al NEGRO que esta alado del amarillo.
Para esto, podemos soldar los 2 cables a un MOLEX HEMBRA que nos sobre (ya sea a sus cables o directamente al conector), o colocarlos de manera que hagan contacto dentro del molex de la fuente pero no es nada recomendable.
Soldando cables.
Cables soldados dentro del conector.
3. Colocarlo en la caja:
Ahora tenemos que colocar la tira led en la caja. Hay varias maneras y va en función del gusto de cada uno:
-Una manera es poner la tira o tiras en la tapa de la caja, con el inconveniente de que cada vez que quitemos la tapa debemos tener cuidado con los cables conectados.
-La otra manera (que a mi me gusta mas) es colocarlo dentro de la caja, en los bordes de esta o alrededor de las piezas que queramos iluminar.
La tira tendrá marcas para que la cortes según las medidas que prefieras y dejar el resto para otro uso que quieras darle.
Cortando la tira led.
Ejemplo de tira led en la tapadera de la caja.
Tira led dentro de la caja.
4. Conectar los cables y cerrar la caja:
Por ultimo lo que nos falta es conectar nuestro molex macho al molex hembra de la fuente y esconder los cables si queremos. Después solo nos queda cerrar la tapa y probar que quede como nos guste.

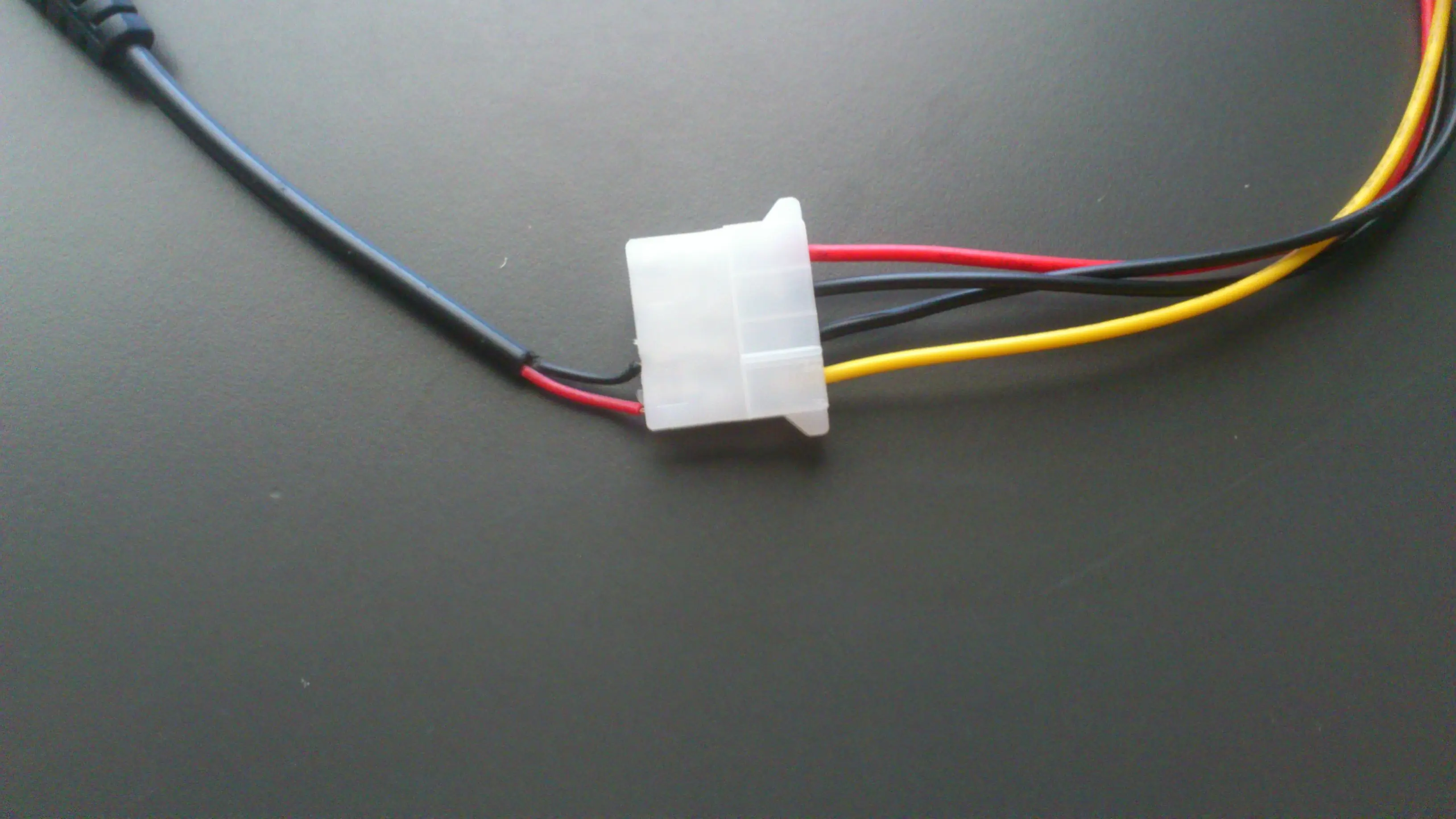

Molex conectados.
Cables escondidos y el receptor del mando "disimulado".
Aquí les dejo los resultados con mi caja:
que ya se que no es la mas indicada para esto porque es enana pero a quien no le gustan las luces?
Posibles fallos:
A mi me ha dejado de funcionar y tras muchas comprobaciones resulta que "algo" se rompió dentro del receptor. Lo abrí, lo volví a soldar y arreglado.
Pues eso es todo. Así de sencillo.
Espero que les sirva de ayuda y ya sabes cualquier duda o algo que necesite cambiar en el post favor decirme y lo edito.
