Empecemos por el producto final, después viene el paso a paso
Resultado Final:
Video de como funciona

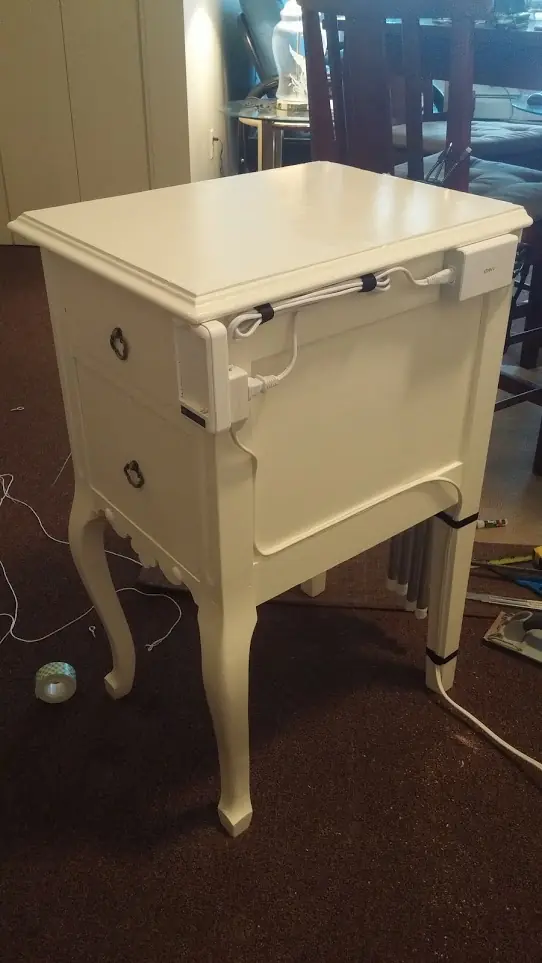

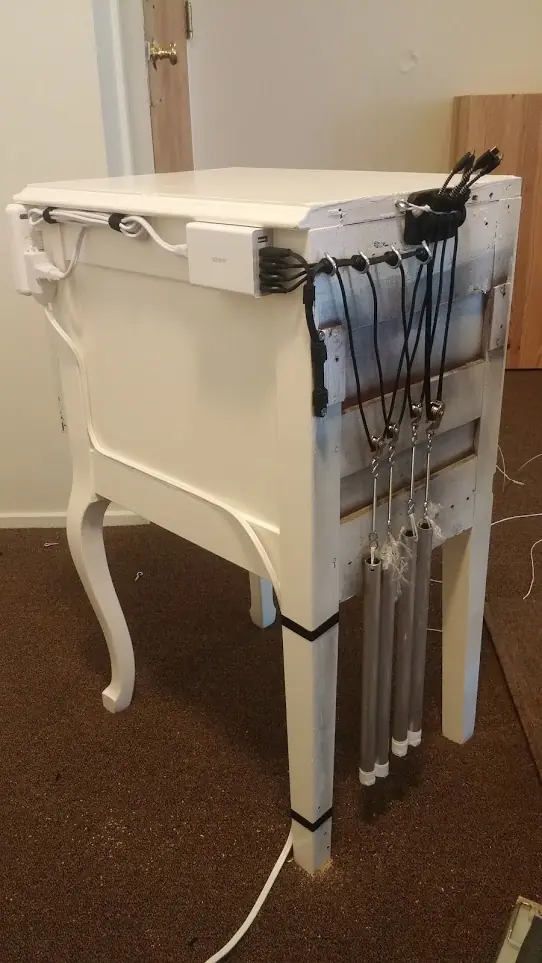

Vista trasera del mecanismo
Funcionamiento del mecanismo

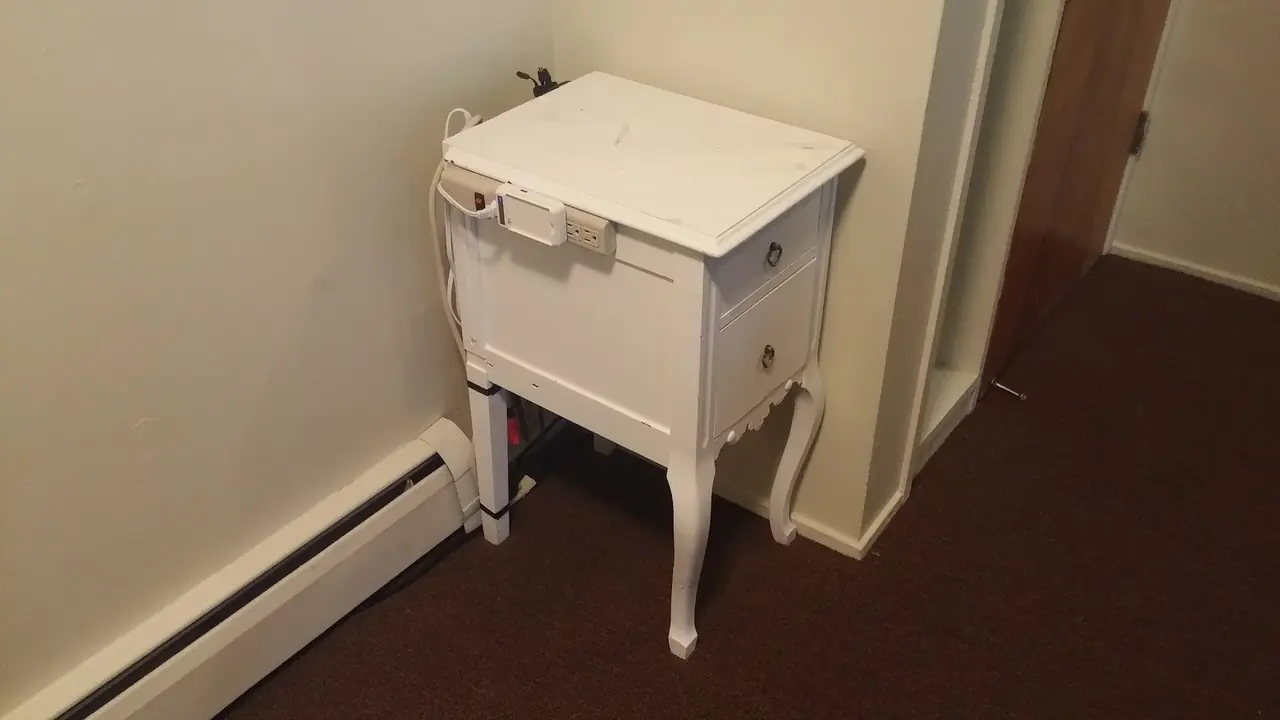

Desde lejos:

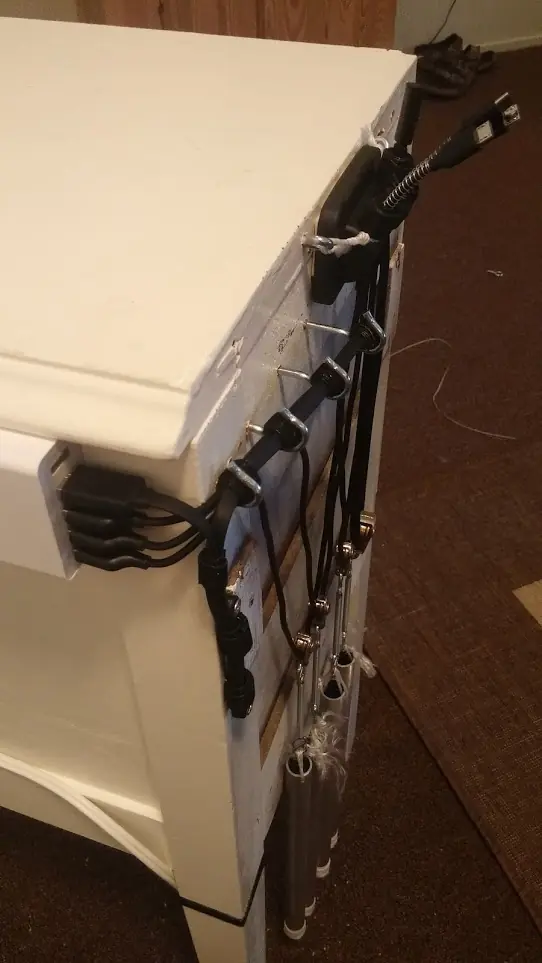

Cuatro cables se redirigen a través de una serie de ganchos, unido a un peso polea, y redirigen hasta un establo cable donde descansan.
Los puntos de fijación estable de peso y de cable son tanto por resorte amortiguado. Los ganchos están escalonadas para reducir la interferencia entre diferentes cuerdas, pesos y poleas.

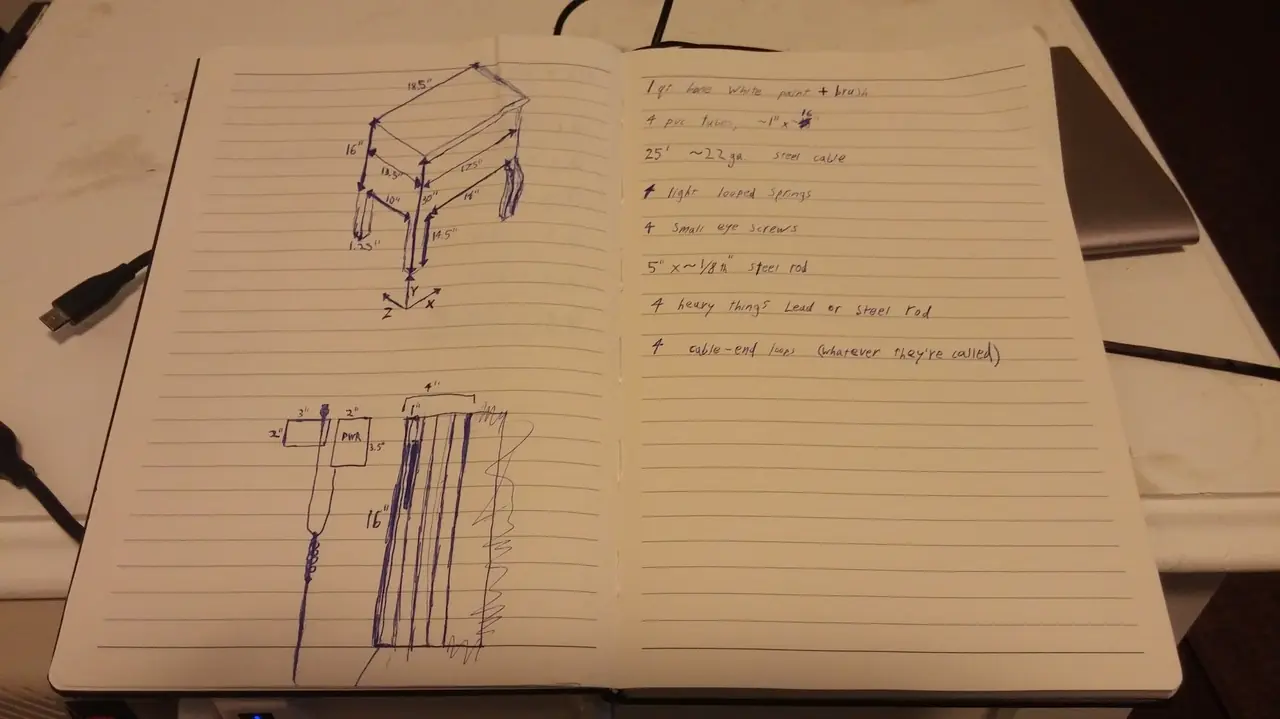

Plano de armado con las medidas
Listado Materiales a utilizar:
- 1 Cargador de múltiples salidas
- 3 cables micro USB
-1 Cargador de Smartwatch (Si tenemos)
-1 cable de extensión de 2 patas
-1 Cosito para sostener los cables (mantiene los cuatro cables de la tabla)
-8 ganchos tipo S
-2 Tornillos
-4 Ganchos roscados
-4 Resostes para extensión
-4Los resortes de compresión
-1 Rollo de hilo de 16 lb
- 48 x 3/4 "tubo de aluminio
- 36 x 1/2 " Varilla de acero
-1 Rollo de cinta de vinilo (aisladora) de color blanco / negro
-1 rollo de fundas de cable genérico de gancho
-1 rollo de cinta de montaje

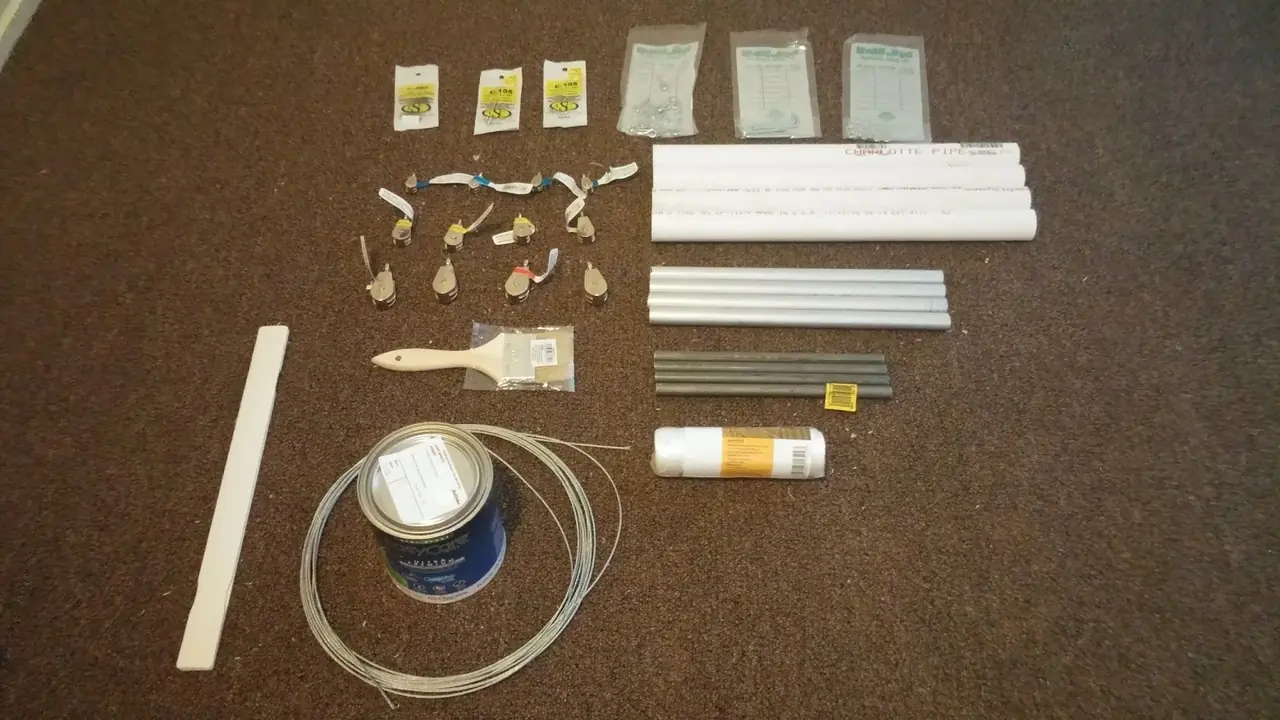

Imágenes de los materiales

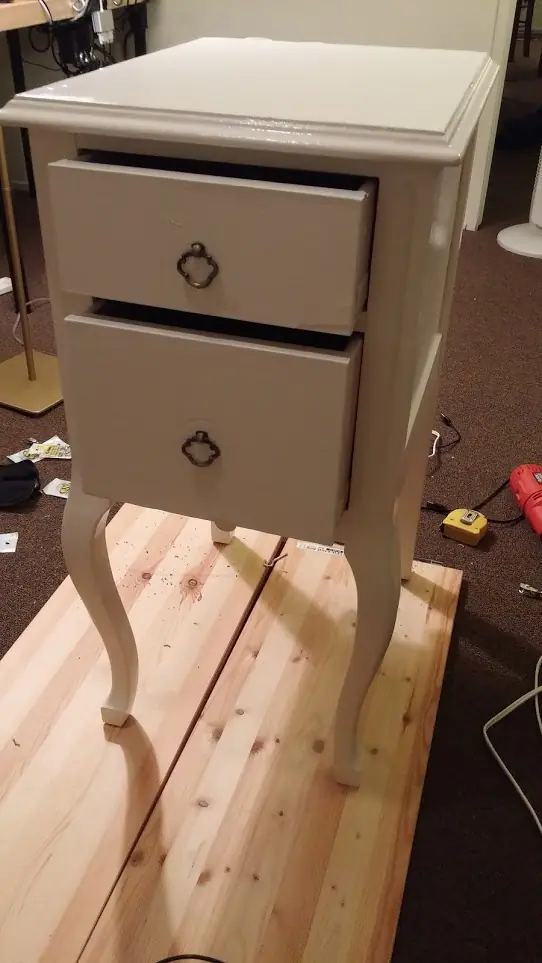

Antes que nada...Pintemos

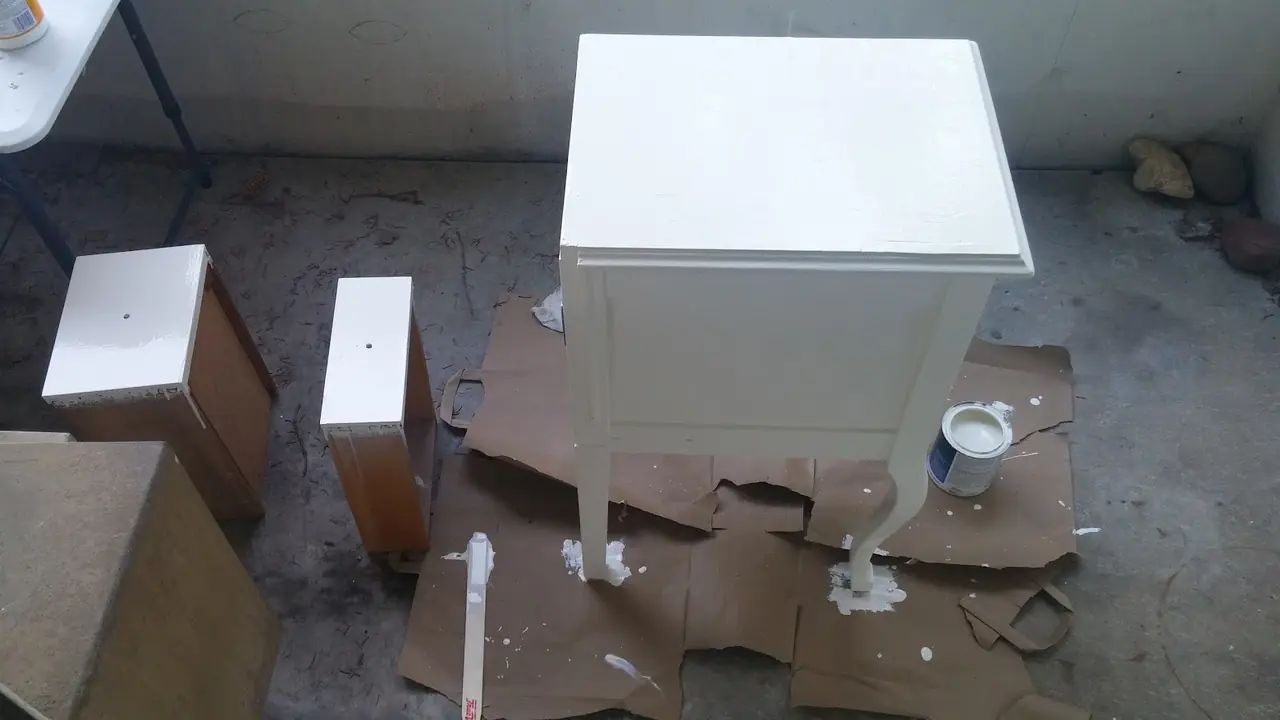

Pintado:

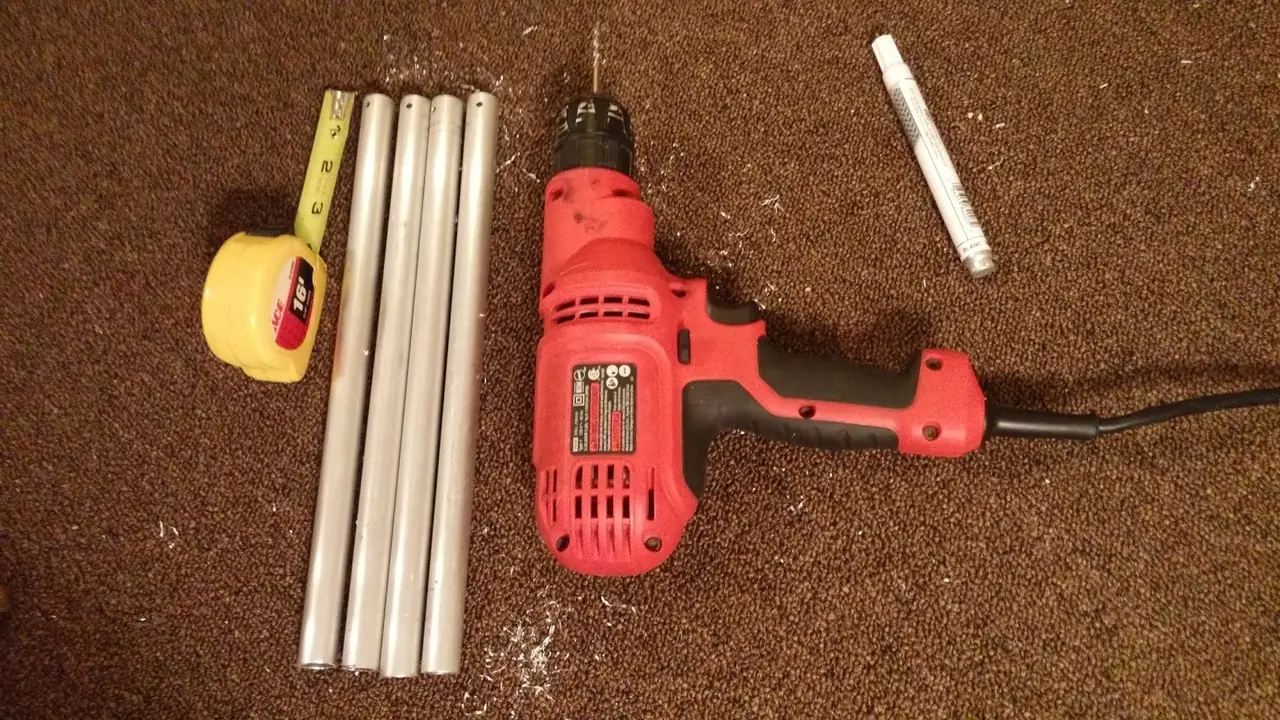

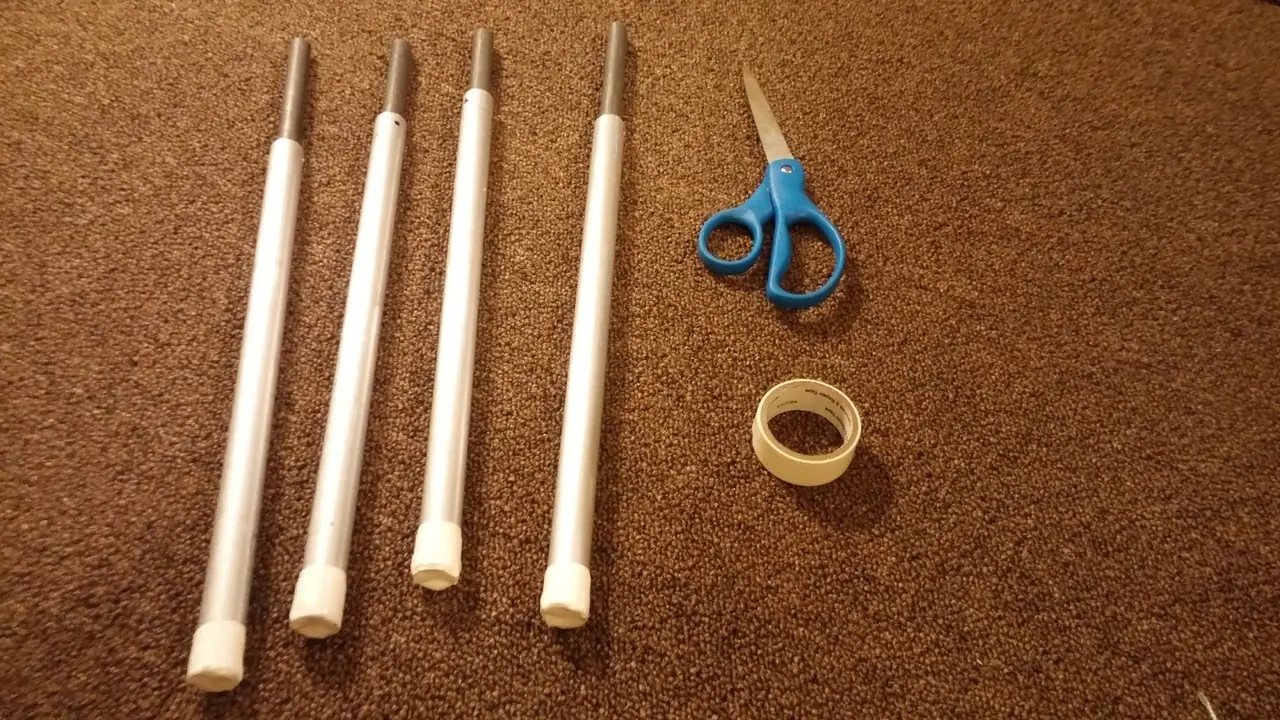

Corté 4 tubo de aluminio de 12 " de longitud y le hice dos agujeros en un extremo de cada uno.

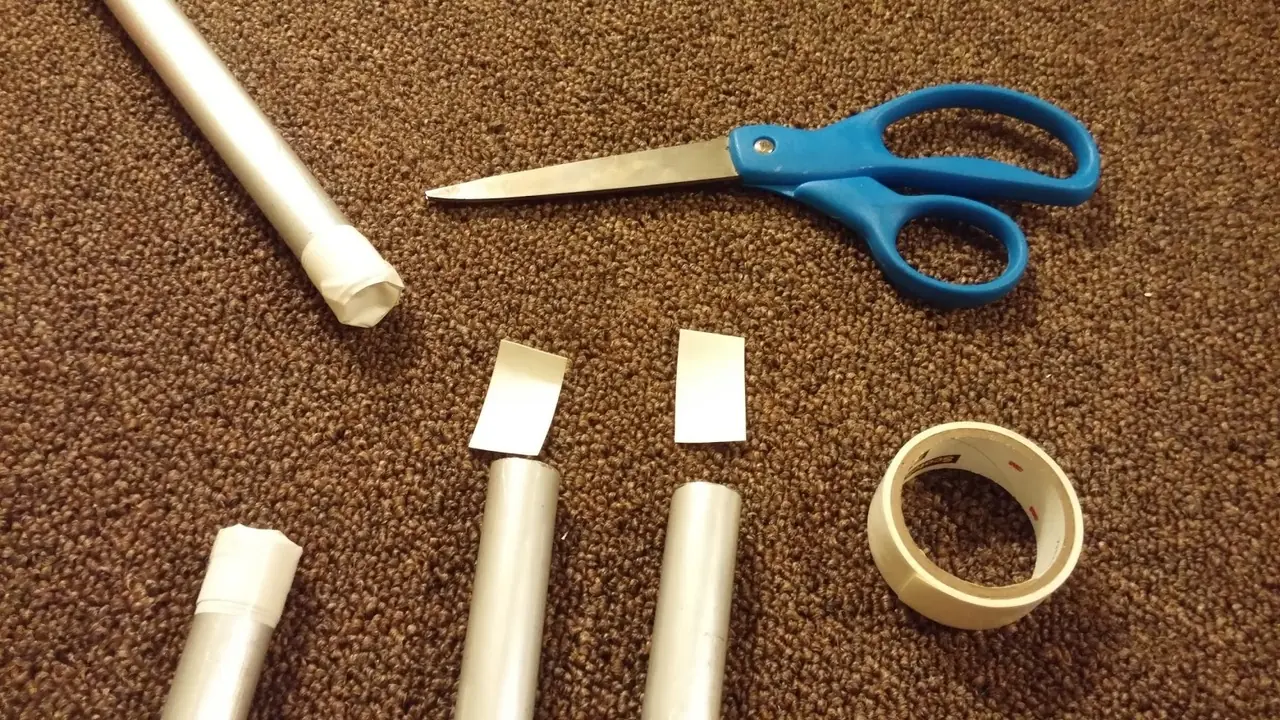

Una tira de dos capas de cinta aisladora forma la base, que luego se envuelve al tubo con más cinta.

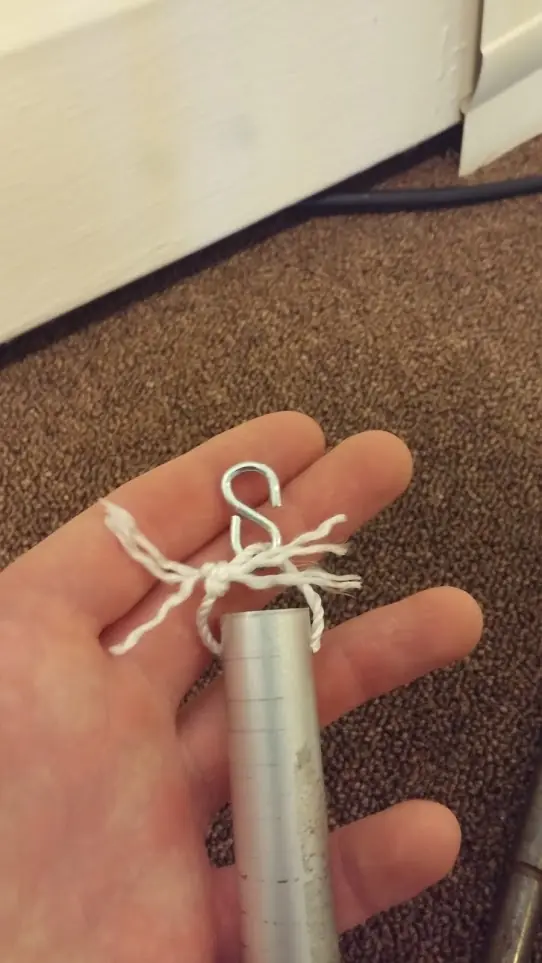

Cada peso tiene una varilla de acero en el interior de 9x1/2 ". La varilla más tarde será cortado para ajustar la fuerza de retracción.

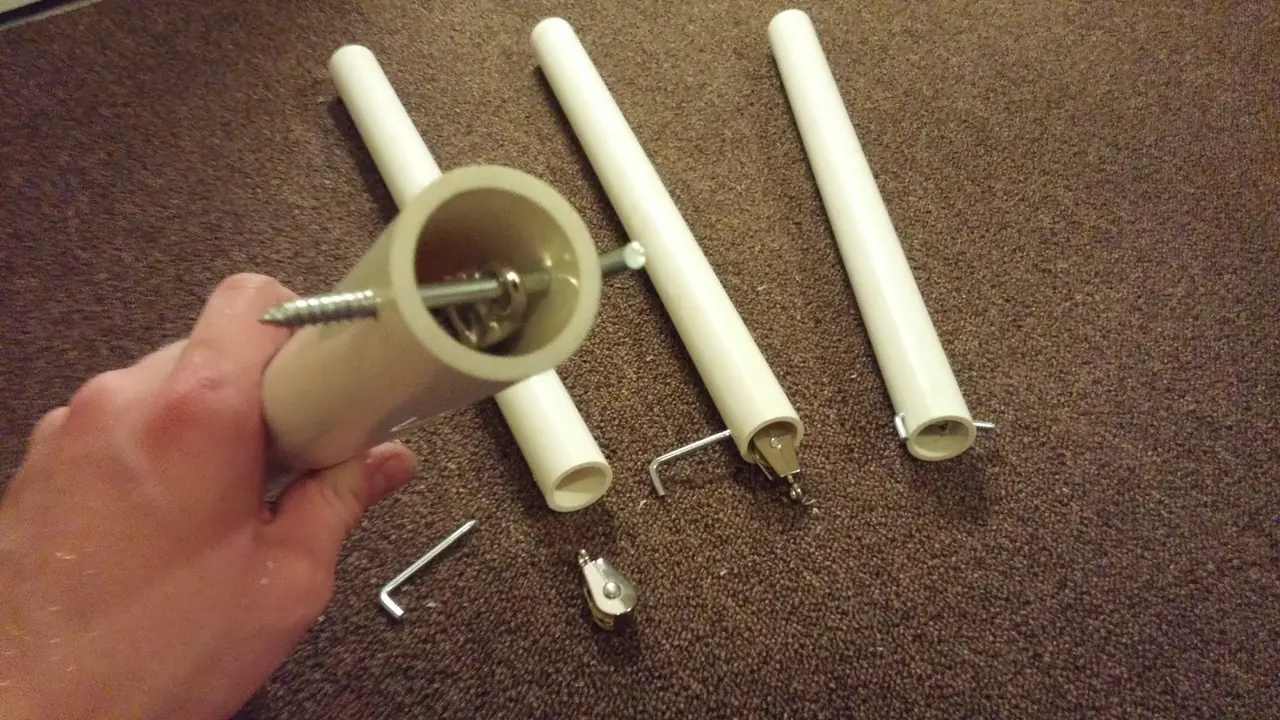

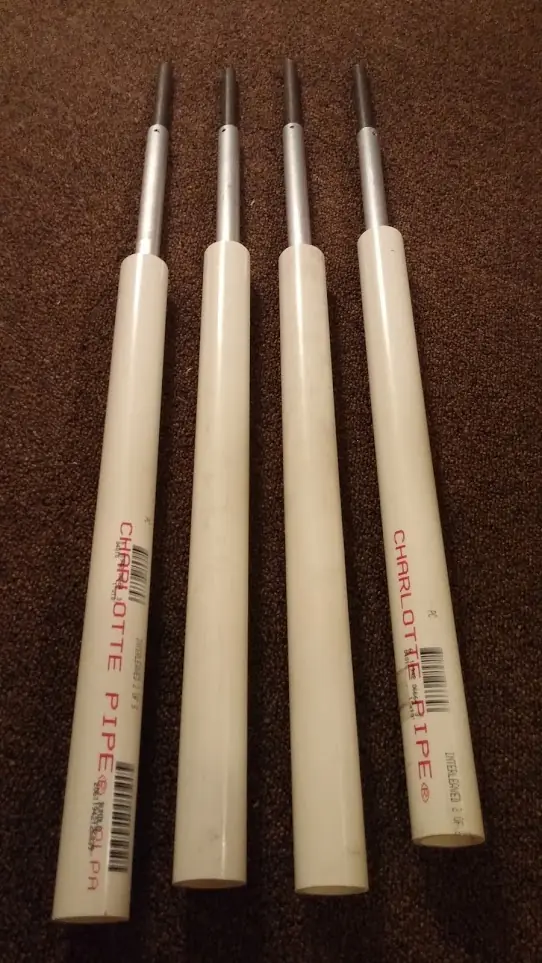

El tubo de PVC contendrá los pesos para que no se enreden e interfieren.
Pongo un bucle de hilo a través de los agujeros en cada peso.
Hago dos agujeros en la parte superior de cada tubo. Un tornillo en L pasa a través de los agujeros para sostener una polea y sujetar el tubo a la madera.
Comerse una sandía..a no perdón

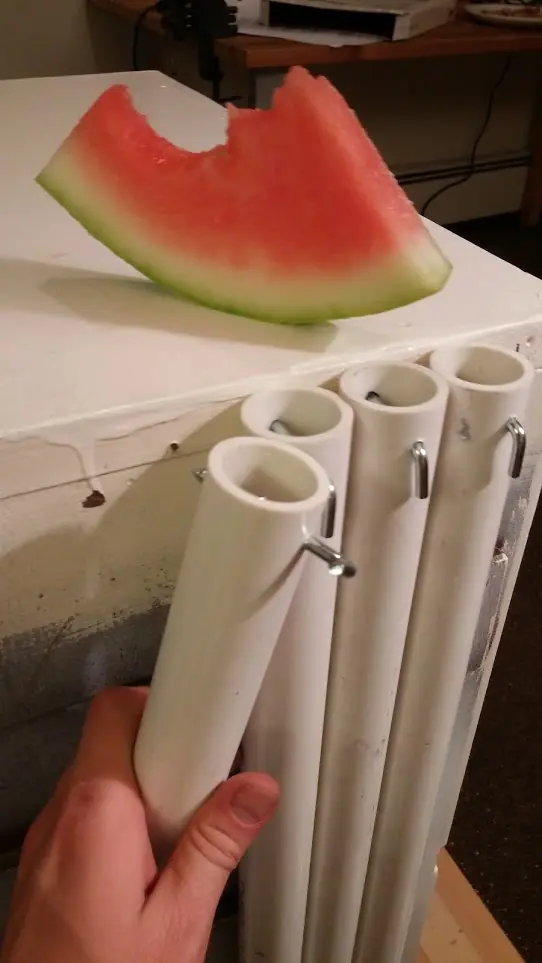

Perforar 4 agujeros en una fila, 1 "de diferencia, y se fija el PVC.

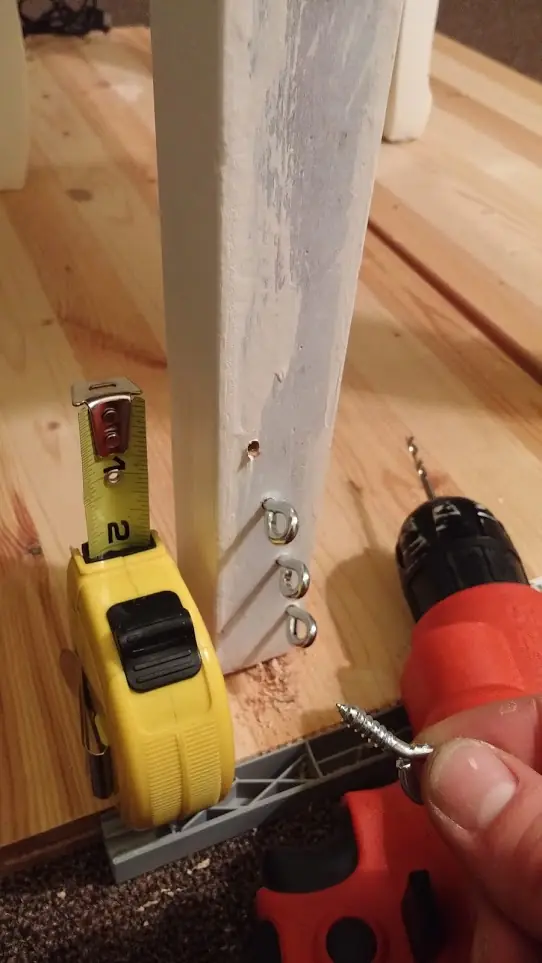

Los tornillos tipo gancho, van a mantener la dirección del cable

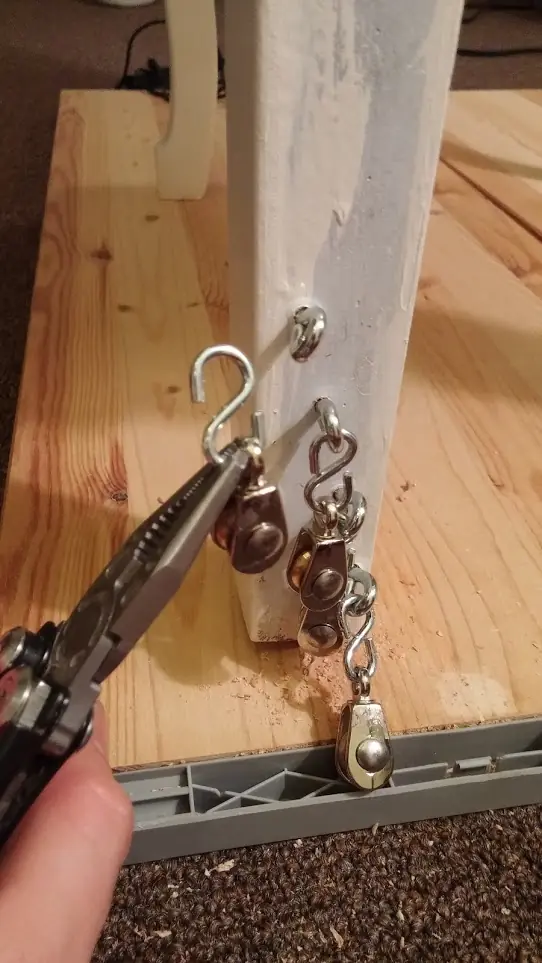

Colocamos los ganchos S y las poleas

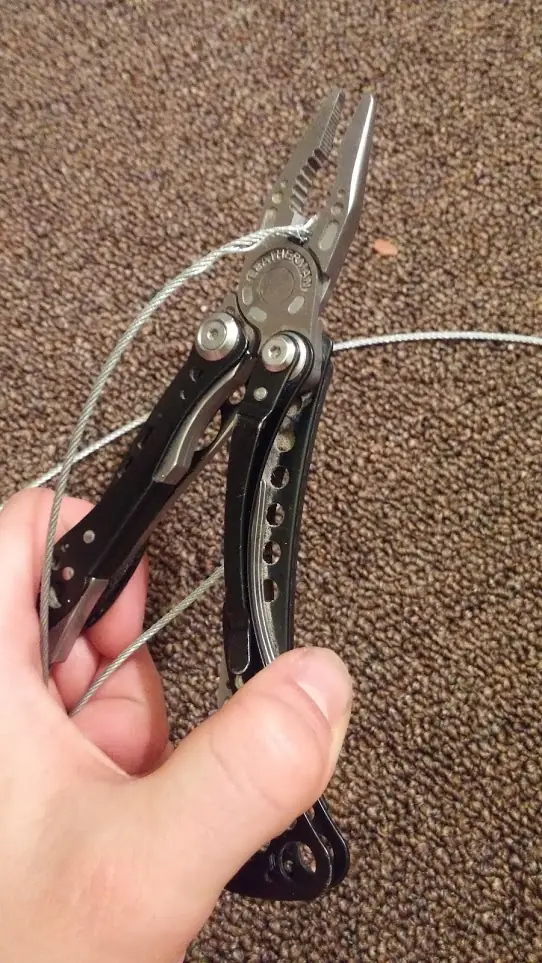

Corté el cable en longitudes de 4, cada una 5 '' de largo. Mierda esto es difícil..

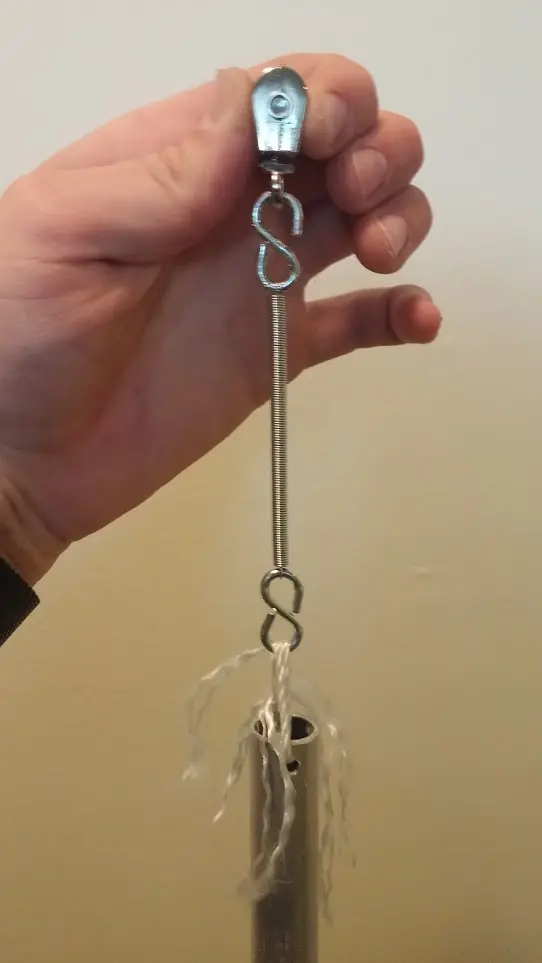

Cada cable tiene un resorte en el extremo para que no se golpee cuando se detenga la retracción.
La parte ancha es una envoltura de cable, que da un par de vueltas alrededor del cable general y donde se desliza el resorte, Debajo hay una vuelta de cinta aisladora para detener que el cable se deslice demás.

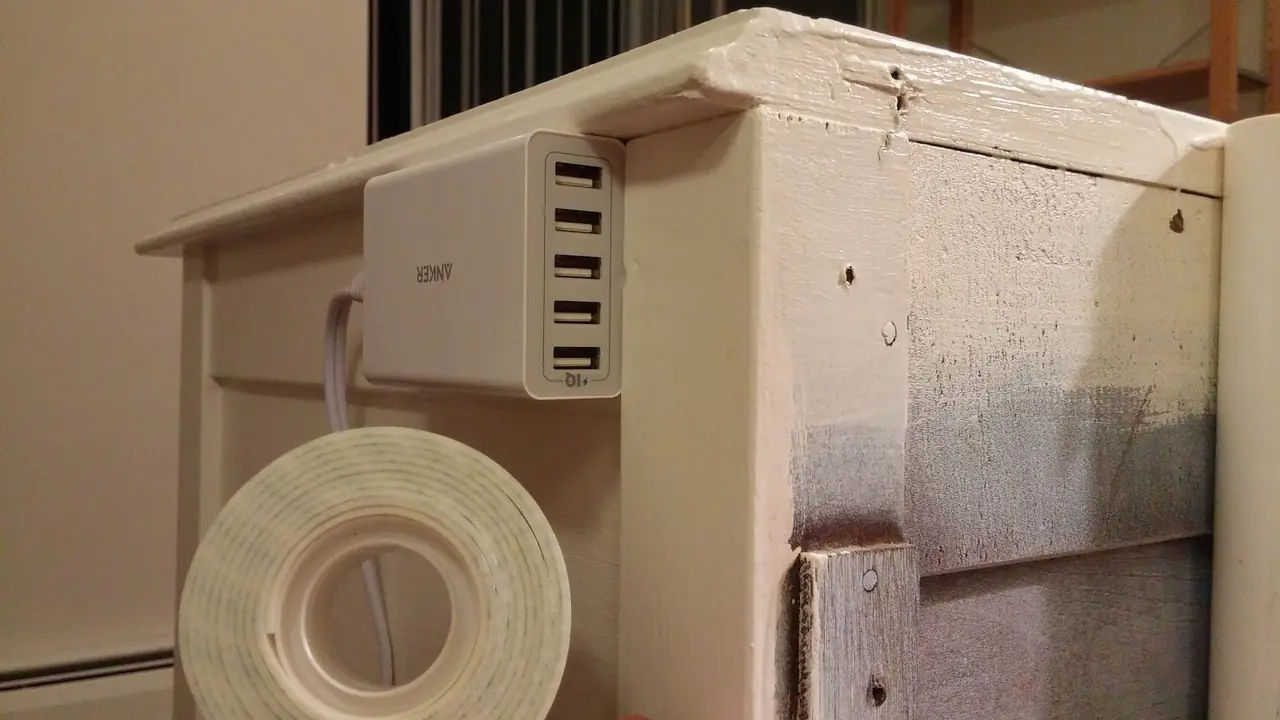

Sostener el cargador con cinta de montaje. Lo mismo con el cable.

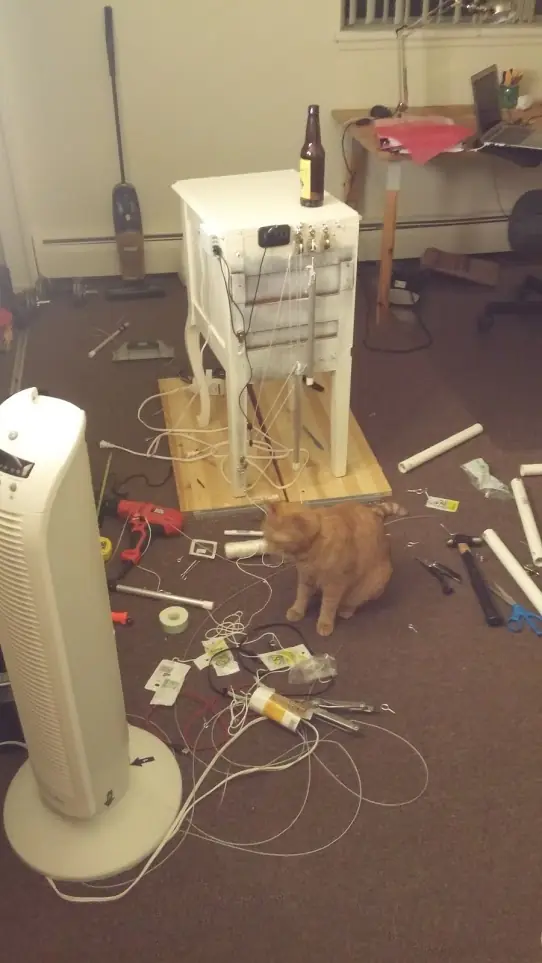

Llegó el supervisor de la obra
No se si funcionará pero está comodo por lo menos
Volviendo al trabajo. Se me ocurrió hacer un cambio de último momento:

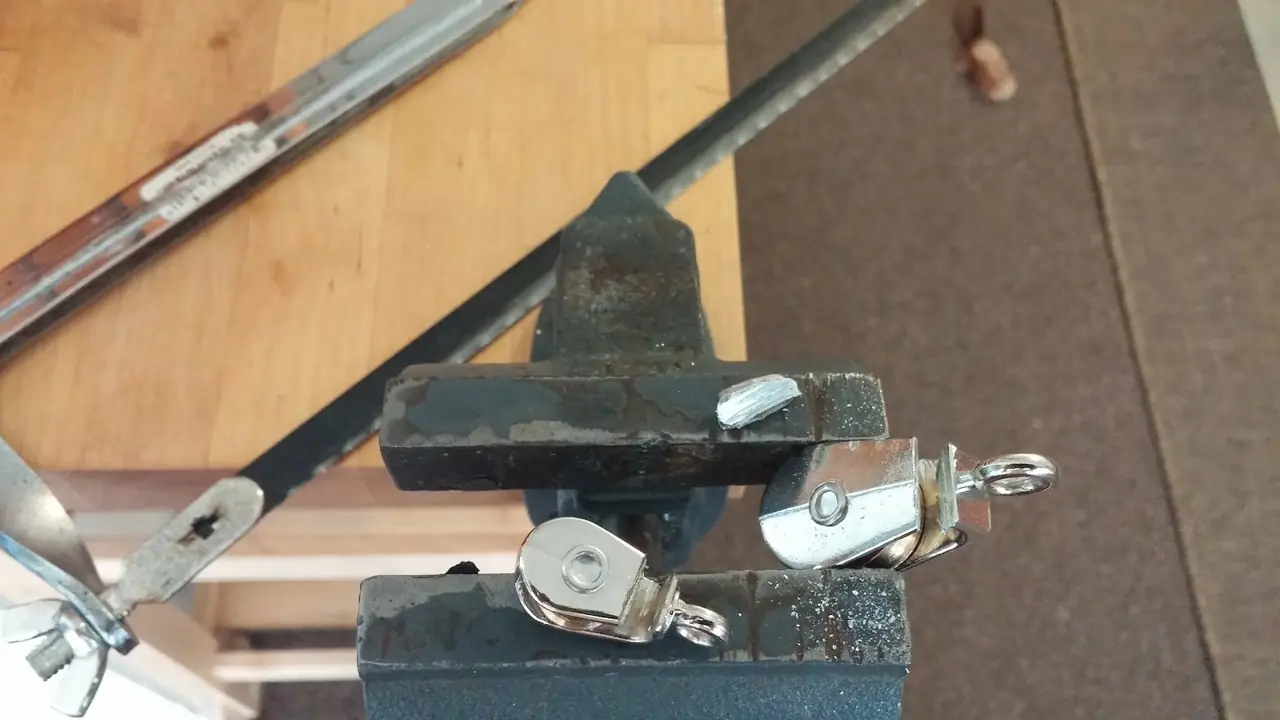

Corté un pedazo de un lado de varias poleas para que pudiera sostener directamente a los cables de carga. 3 poleas para los micro USB, una polea medio del cable plano.
Pego el peso, los resortes, y las poleas directamente. Saco de esta forma cualquier mecanismo de redirección más complicado.
Armando todo...finalmente

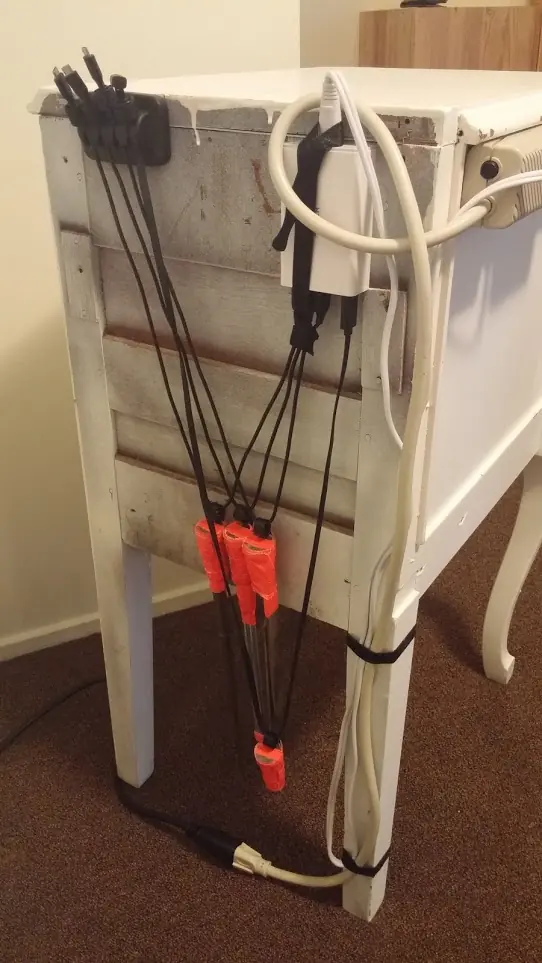

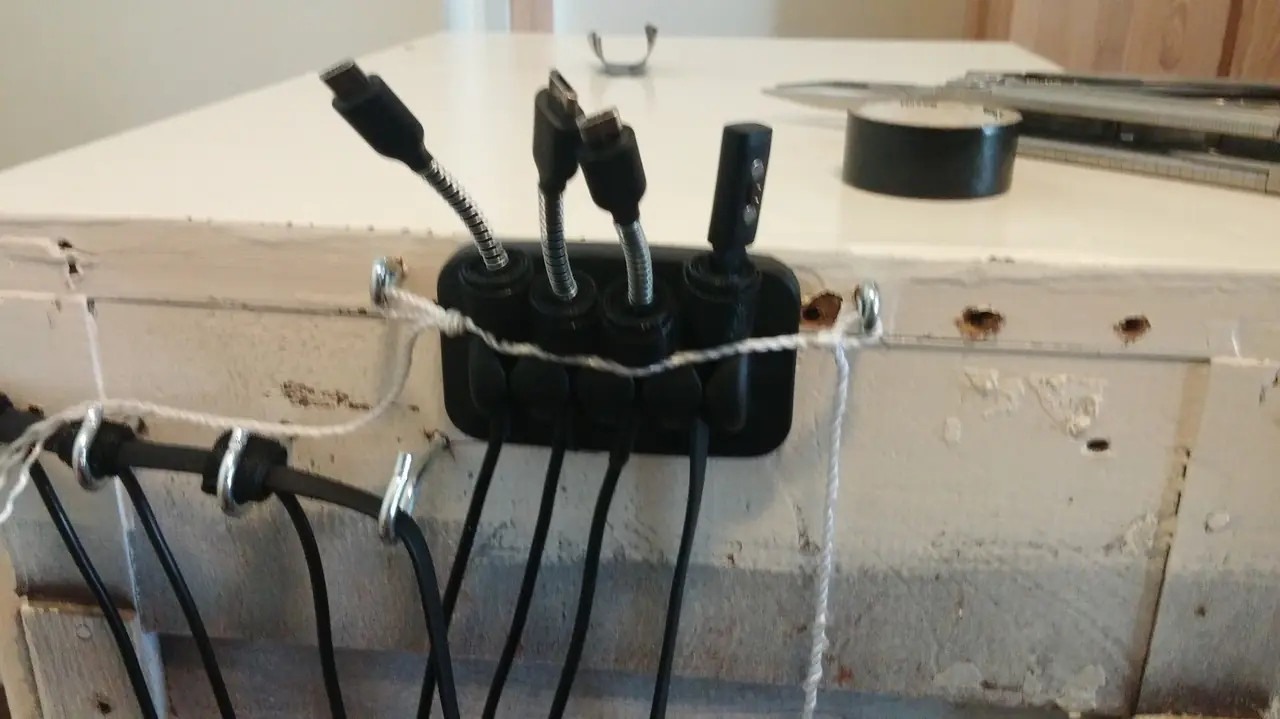

Acomodando los cables:
Finalizando
Saludos Linces
Resultado Final:
Video de como funciona

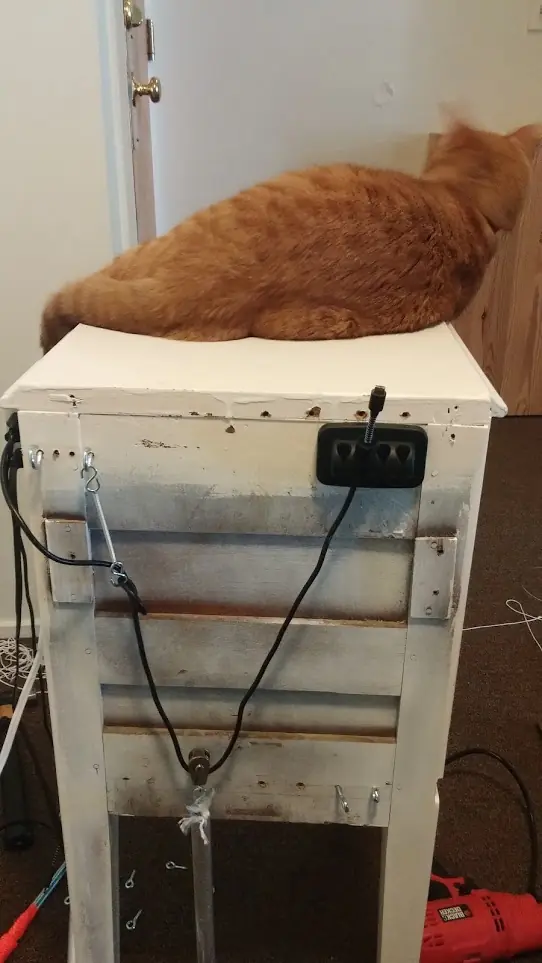

Vista trasera del mecanismo
