Semaforo con PIC

Hace unos años diseñe un semaforo, no es para implementar en las ciudades pero si puede ser util para maquetas.
Caracteristicas:
- Sincronizacion automatica escalonada
- Señal auditiva para no videntes
- Delay en cambio de colores (no cambia un semaforo de rojo a verde y el otro de verde a rojo al mismo tiempo, tiene un delay para evitar que se encuentren los amarillos)

El pic utilizado fue el 16F876A, que esta SOBREDIMENSIONADISIMO para lo que fue el proyecto, pero recien estaba empezando con la programacion de pic y fue el que tuve a mano. Lamentablemente no filme ni tome fotos del proyecto en protoboard para mostrarles el funcionamiento real, solo la simulacion en Proteus.


Por cuestiones practicas para el video, los tiempos de duracion de cada luz se acortaron

Como se puede ver en el video arranca con todos los semaforos con el amarillo parpadeando, indicando falla o falta de sincronismo.
Al pulsar el boton los semaforos automaticamente cortan el transito y comienzan los temporizadores, activando luego un semaforo pasando a verde y el otro en rojo, para proseguir con el funcionamiento normal.
El interruptor SW1 esta activado, lo que permite que al funcionar el semaforo1, envie señal al semaforo2 para sincronismo, el semaforo2 envia al 3 y asi sucesivamente con los que sea necesario poner en cascada.

Un detalle, segundos antes de pasar del verde al rojo, el verde comienza a parpadear indicando proximidad de cambio de luz, emitiendo ademas una señal audible para no videntes.

Repito, no es para implementar en ciudades, pero si puede servir en maquetas, ademas se puede cambiar el micro por algo como un 16F84a por ejemplo.

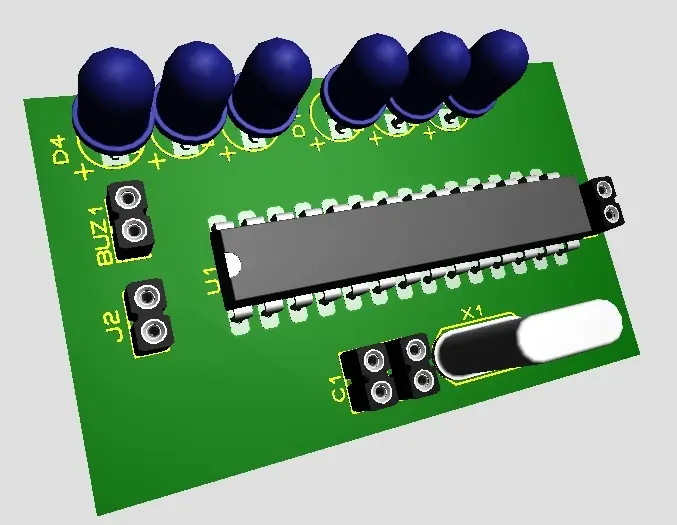

La plaqueta queda con dimensiones aproximadas de 5x3cm
pic

microcontrolador

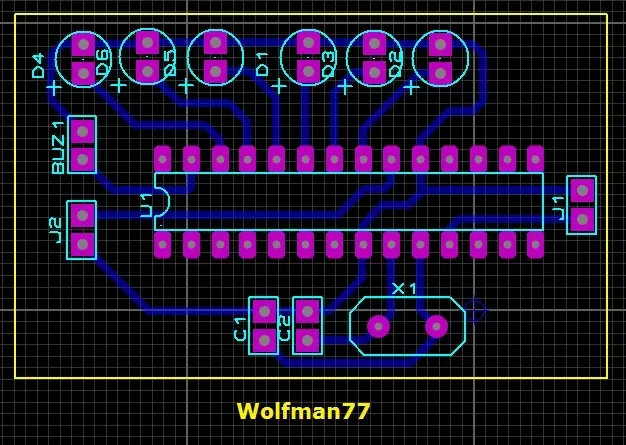

C1 y C2 corresponden a los capacitores ceramicos del oscilador, aparecen como conectores por que no tenia el package en ese momento.
J1 es la salida de la señal de sincronismo al siguiente semaforo
J2 es alimentacion de 5vcc

Antes que me digan algo, si, se que me olvide de colocar las resistencias limitadoras en cada LED, me di cuenta despues, de todos modos las dimensiones finales del circuito apenas varian con las 6 resistencias.

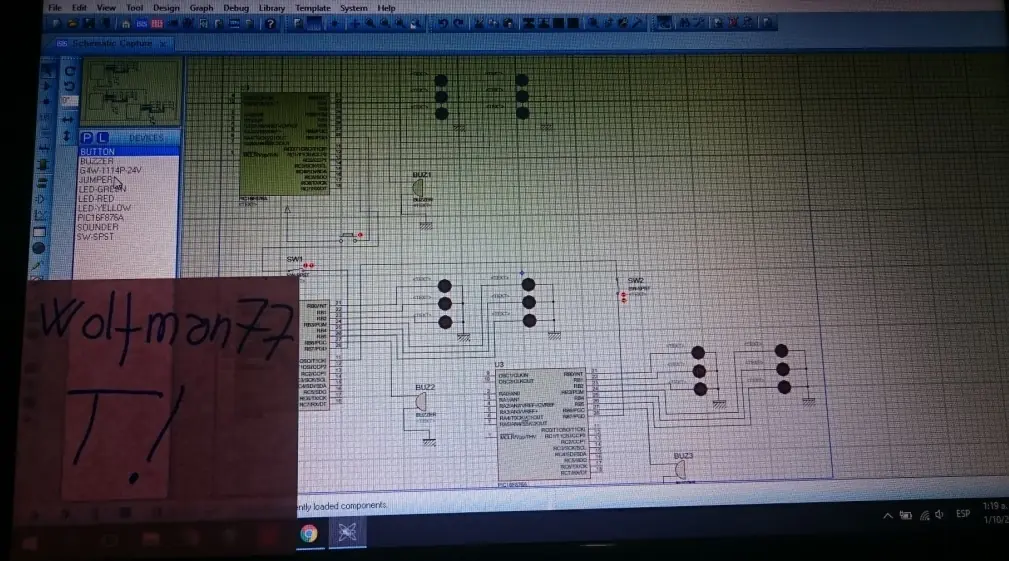

Dejo la certificada, ademas en el video esta mi firma
semaforo


Otros post de cosas que hice


















Gracias por pasar
