Construcción de fuente regulada para pedales
Bienvenidos a este sexto capitulo en forma de post tutorial denominado:
DIY NSR. Hazlo tu mismo, no seas ratón.
Este es un foto tutorial te mostrare paso a paso como hacer una fuente para pedales de 9 volt, sin ruido, y a muy bajo costo.
Es sumamente básico. Aclaro que mis conocimientos en electrónica son casi nulos, pedí ayuda a un amigo que conoce del tema, y me contó como funciona, y me mandé..
Es la quinta de estas que hago, y esta es para usar en una pedalerita chica (pedalpobre) que uso para hinchar las bolas en casa (tutorial anterior, al final dejo el link)
Materiales
-1 Placa experimental perforada
-1 Transformador (dc) o trafo (ac). de 9 v o de 12 v. Cualquiera de ambos,
-1 Puente rectificador de 1 amper
-1 Integrado 7809 (regulador de tensión)
-1 Capacitor de 1000 uf 25 v
-1 Capacitor de 470 uf 25 v
-1 Led de 9 v con su resistencia
-varios pugs y jacks de 2.5 mm (algunos usan los de 2.1 mm, supongo que sirven cualquiera de los 2)
-y Alguna cajita para armarlo, reciclada o artesanal mejor
-Cablecitos
Herramientas
-Soldador
-Estaño
-Alicate
-Pinzas
y un lugar con buena luz y buena música, para trabajar cómodo.
Intentare explicar su funcionamiento
Tengo que alimentarlo con un trafo o un transformador, que no es lo mismo, y la mayoria de la gente los mal usa como sinónimo.

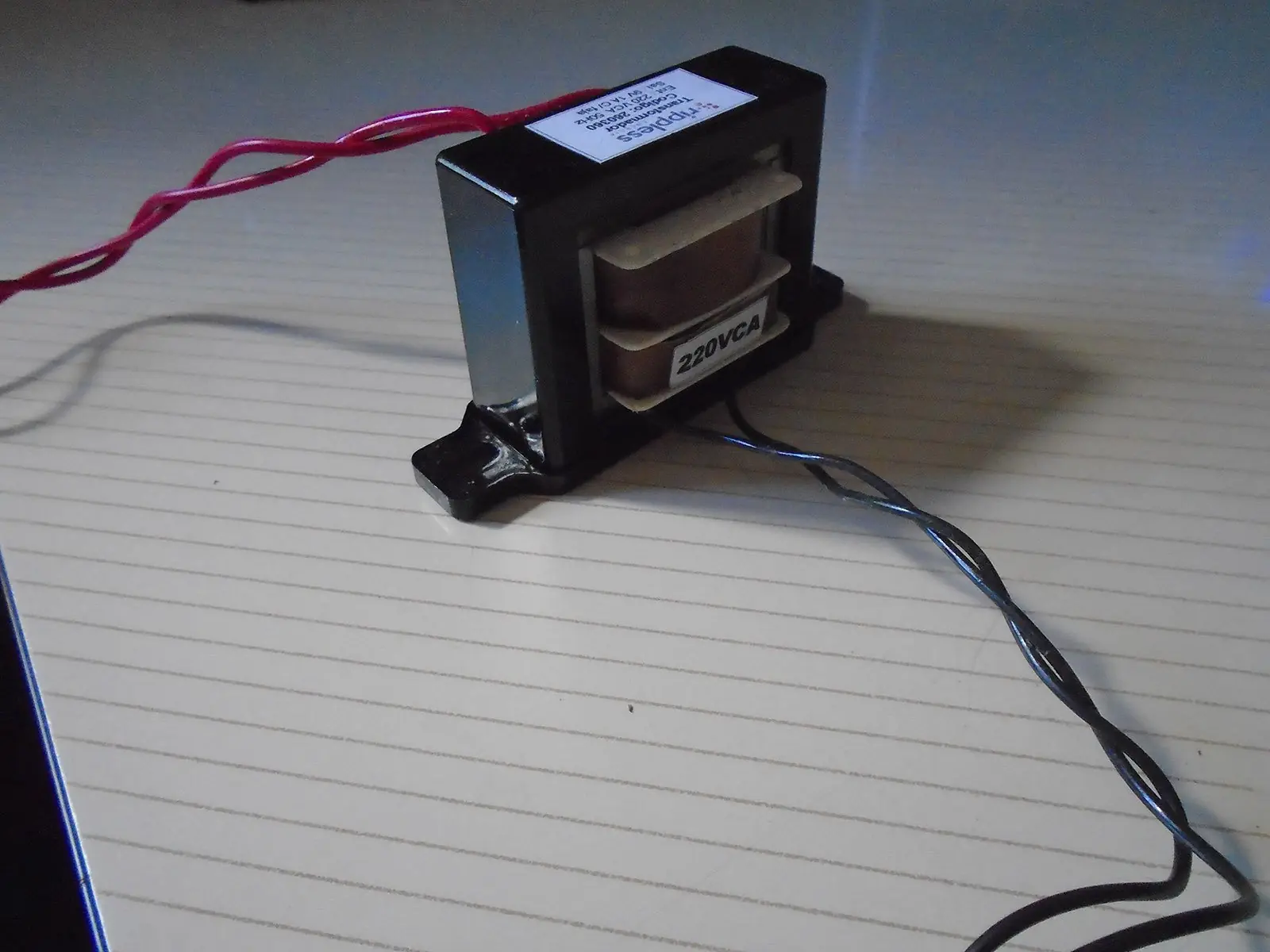

-El trafo es la bobina, es lo que transforma los 220 v en 9 v. alternos (AC), sin rectificar.
-Y el transformador o fuente es el aparato completo que me entrega corriente continua (DC) (un positivo + y un negativo -), o sea trafo mas rectificador..

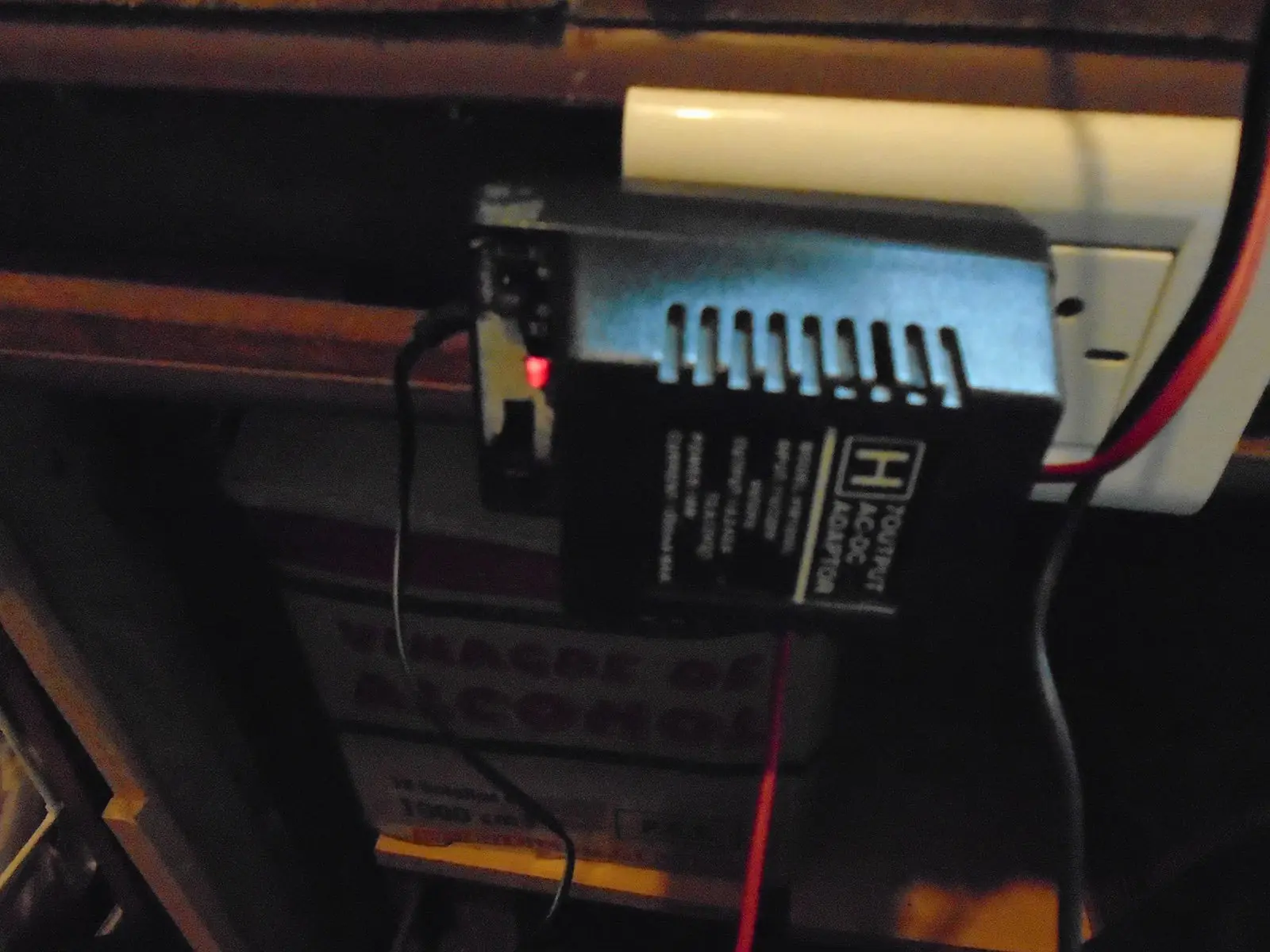

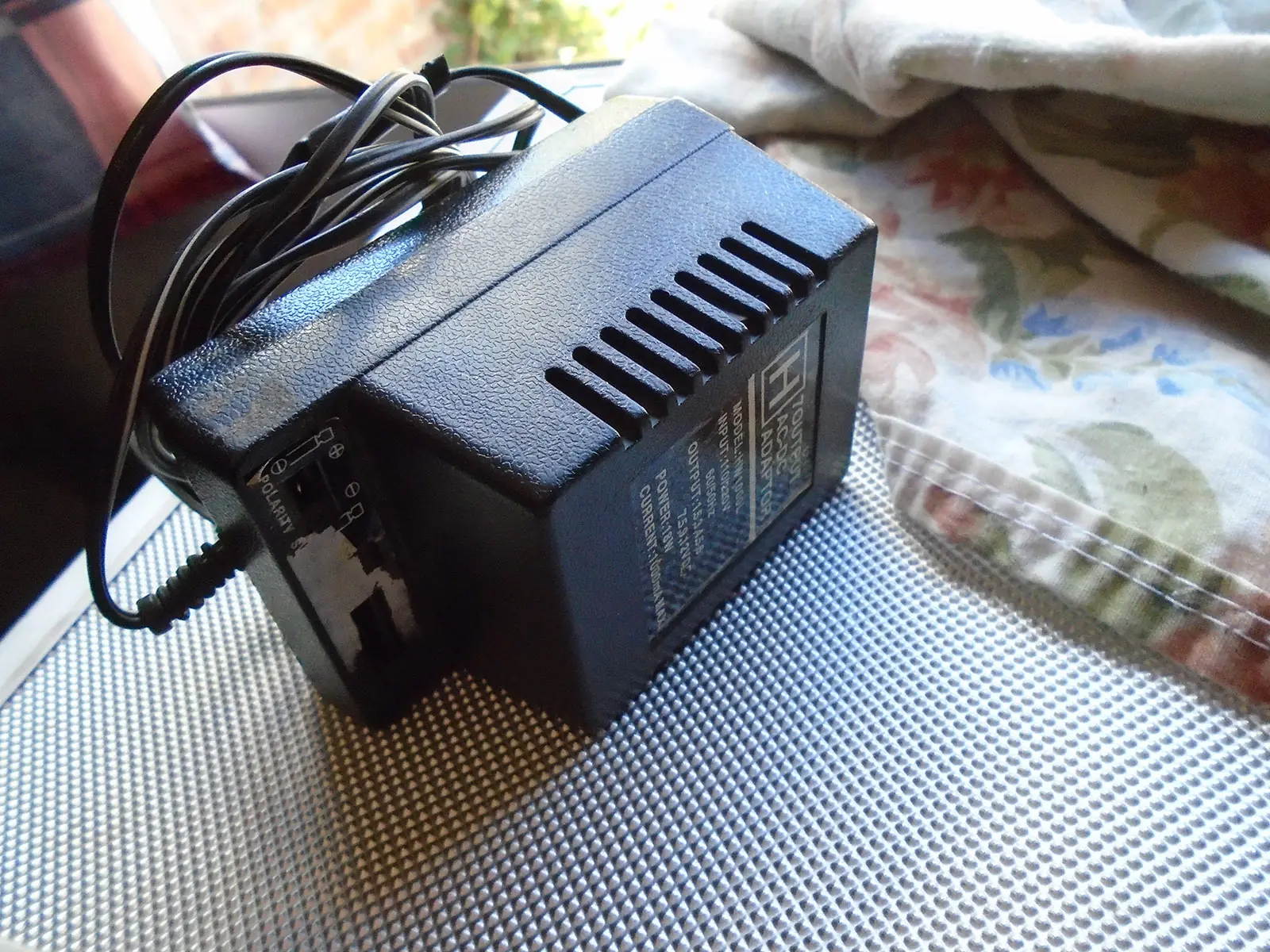

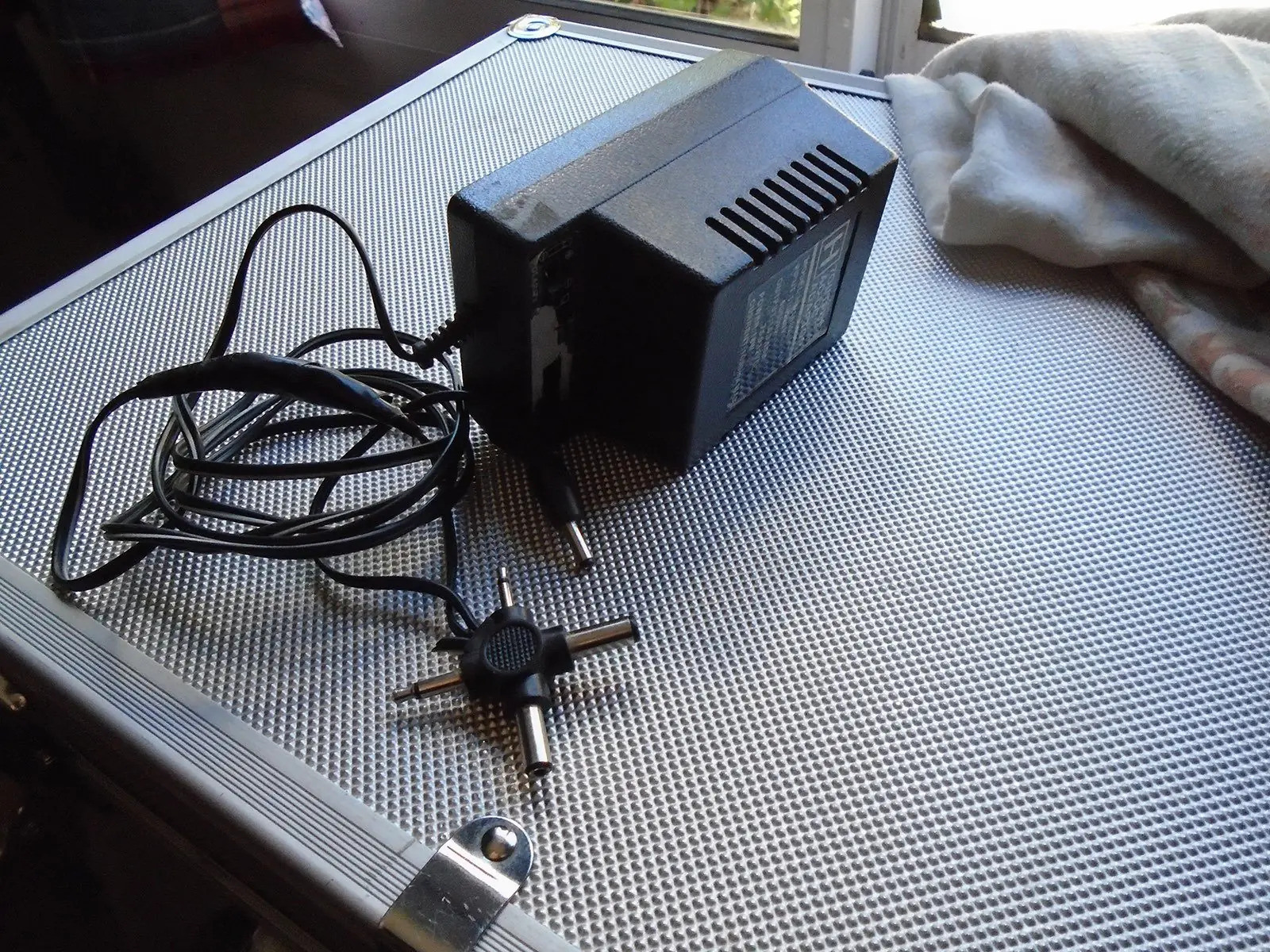

por ejemplo, esta fuente china que se consigue en cualquier lado, ferretería o farmacia, o en ese cajón lleno de cosas que no se para que guardamos, siempre hay una ahí!!.
O nuestro viejo family game que se rompio hace años y quedo la vieja fuente "cajoneada"
Bueno, por suerte nuestro proyecto se alimenta con cualquiera de ambas corrientes, alterna o continua.

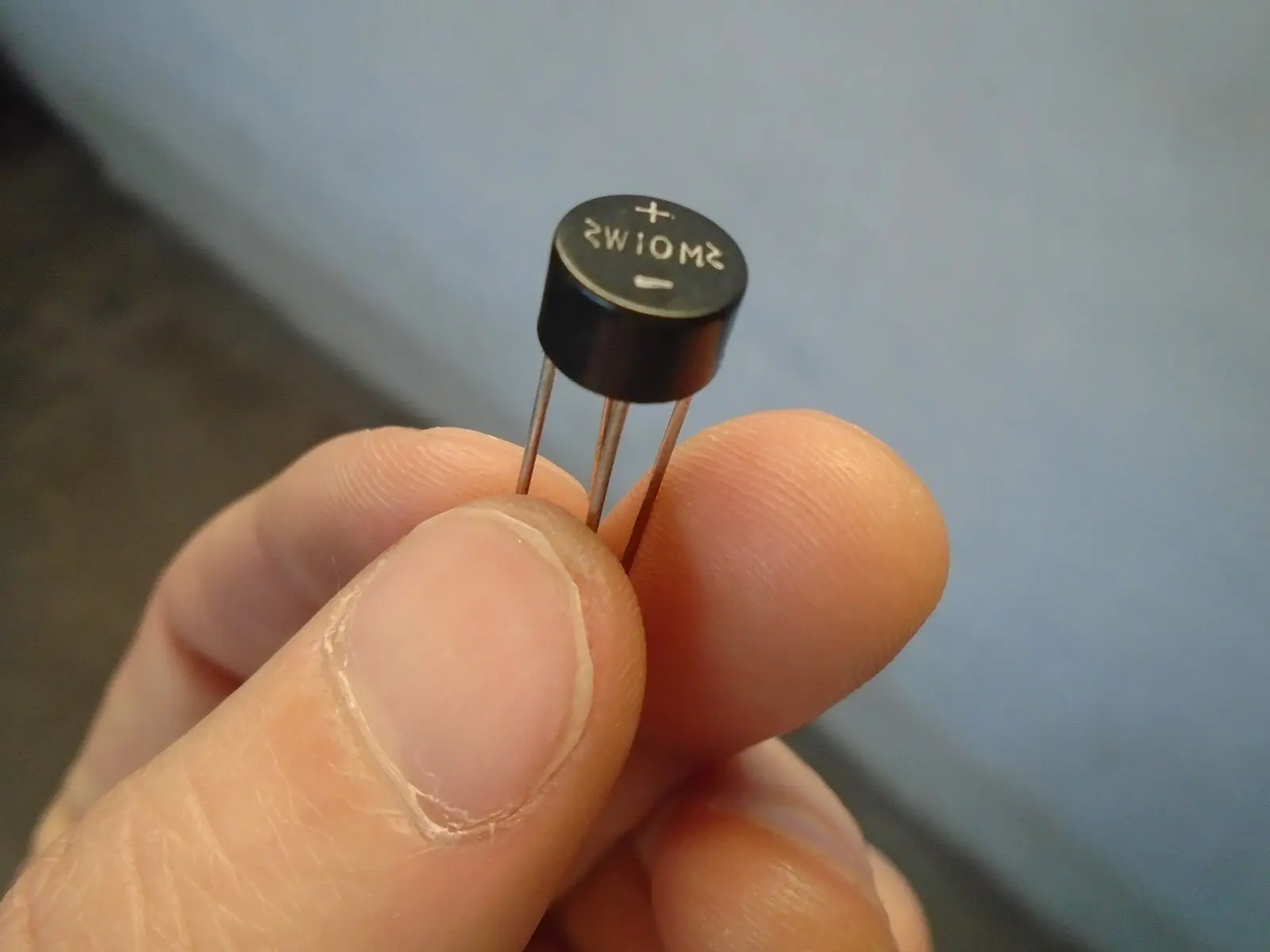

1-La corriente entra en el Puente rectificador, este la ordena, si es alterna la transforma en continua separando en polo positivo + y negaivo - (la rectifica)
O si es continua no importa como venga la polaridad, (+) adentro o (-) afuera, o al revez, no importa!, este la ordena.
Tiene 4 patas, entra por las 2 que tienen un simbolo que es similar a una "S" que es el simbolo de (AC) y sale por las otras dos patas (+) y (-)

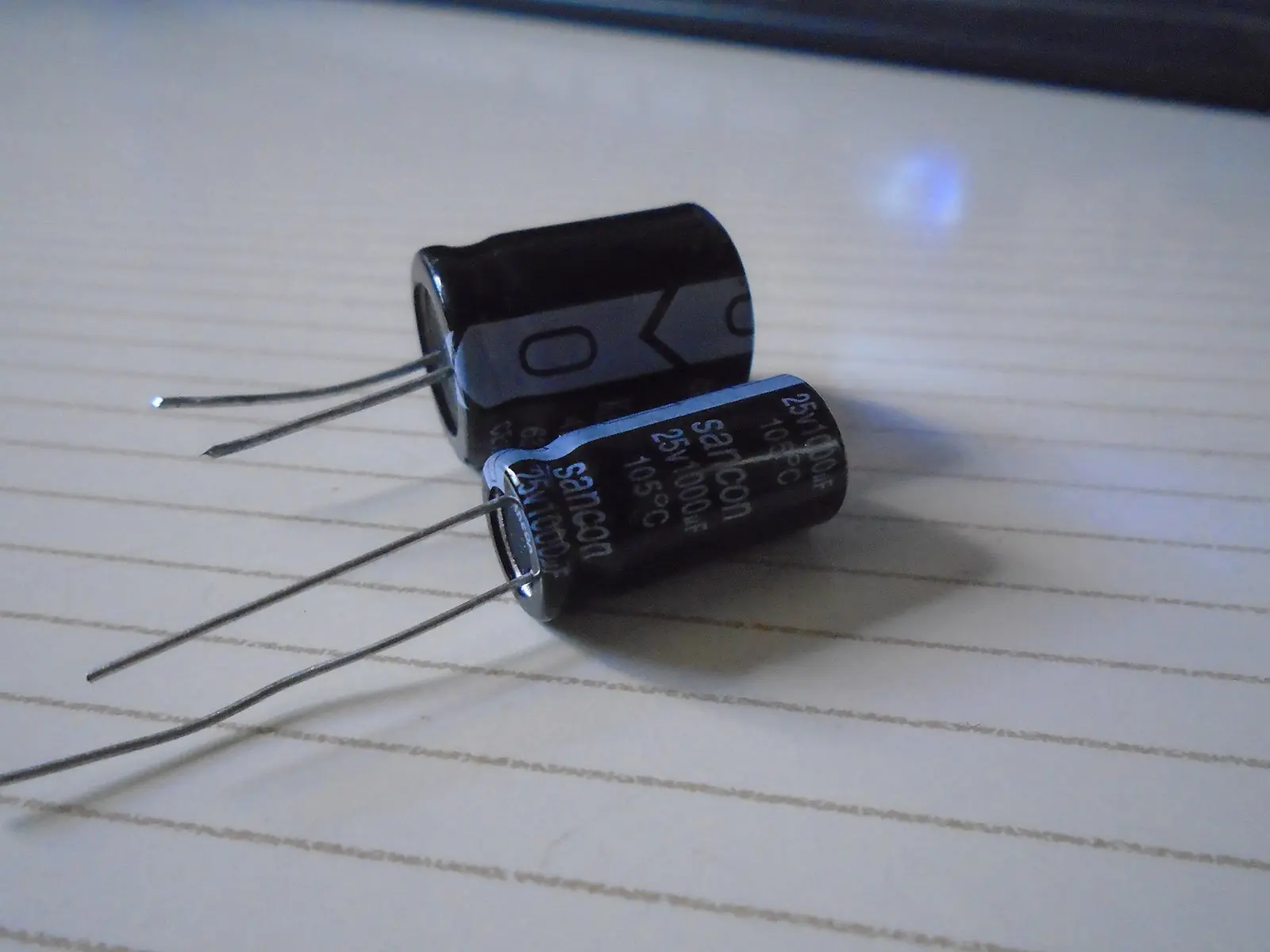

2-Primer capacitor (filtra ruido)
No importa mucho el voltaje, yo use de 25 v, podes usar de 15 v por ej, o cualquier numero mayor, pero son mas grandes fisicamente, lo que nos jode a la hora de meterlo en una cajita pequeña
Una pata es el (+), y la otra el (-), usualmente vienen con una banda gris en un lateral, que marca el (-)

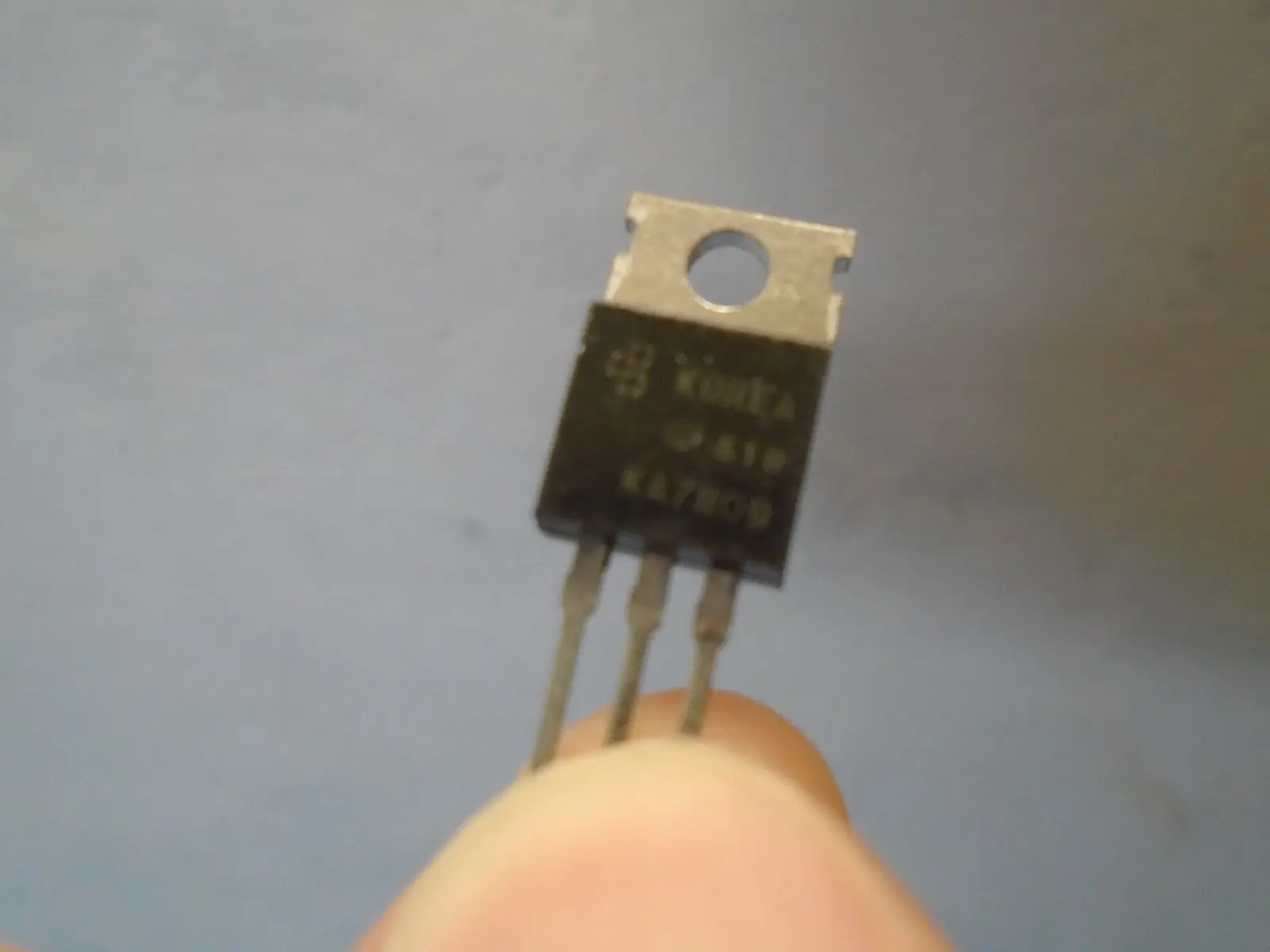

3-7809. Este integrado regula el voltaje, no importa si vienen 12v o 10v o 15v, el "7809" me entrega 9v justos, ni mas ni menos.
Tiene 3 patas, la del medio es el (+), y las laterales son entrada y salida (+), cualquiera de ambas! no importa para que lado pongamos el "7809"
4-Segundo capacitor (filtra ruido, otra vez)
5-Salida

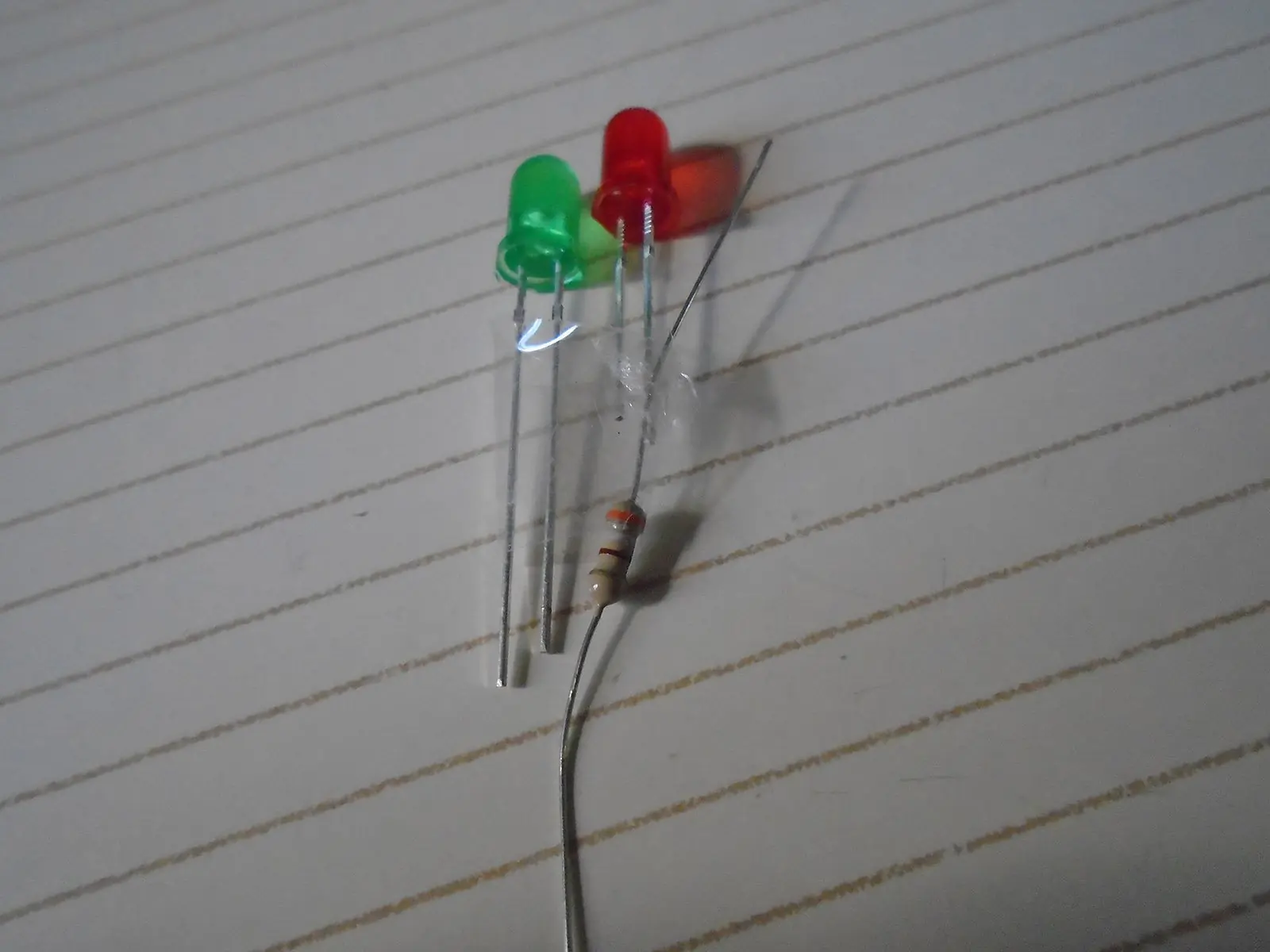

6-Resistencia y led.
La resistencia es para que no se queme.

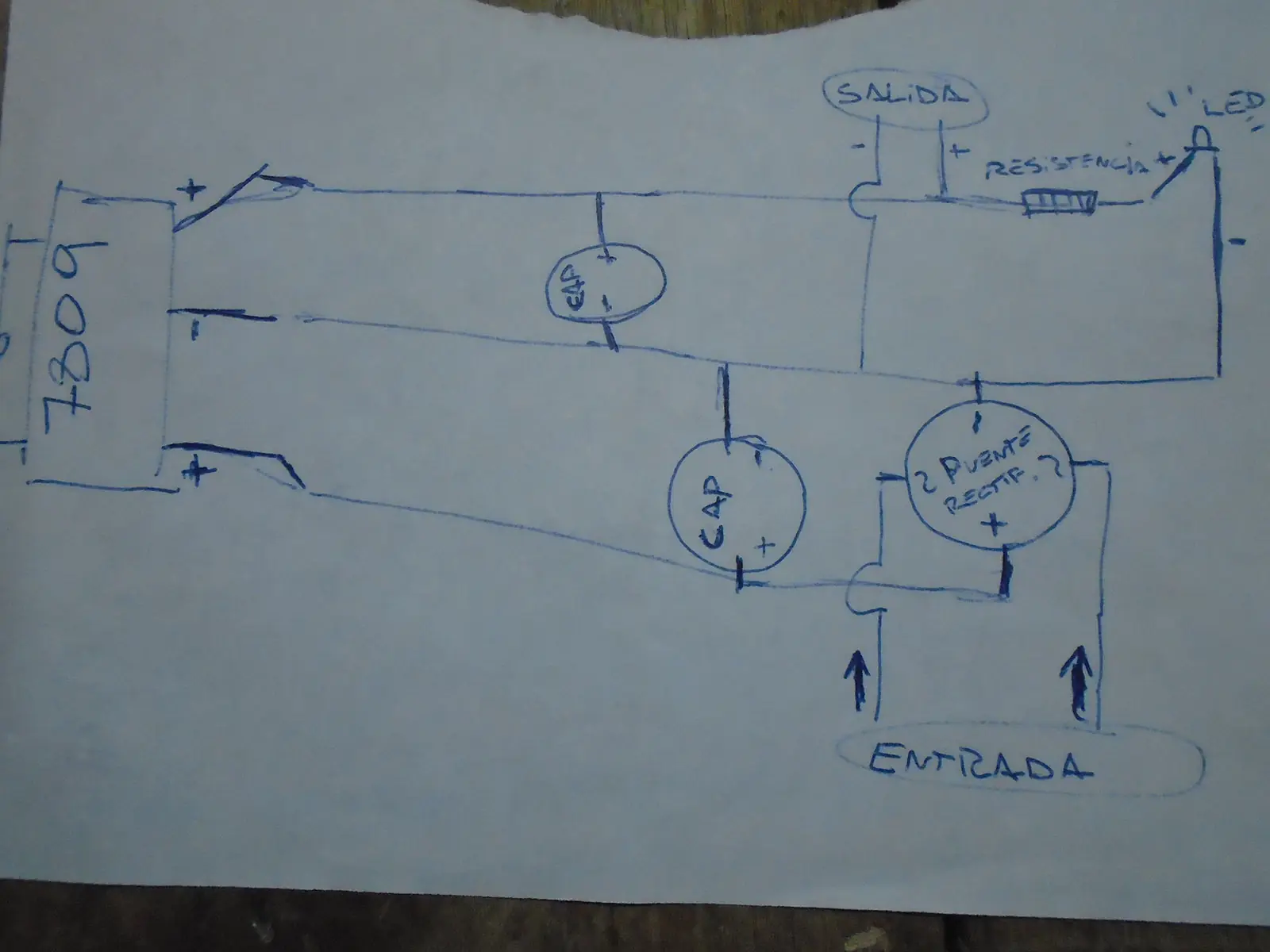

Dibujito pada tadinga
es sencillo no?
Bueno, ahora si empezamos!!

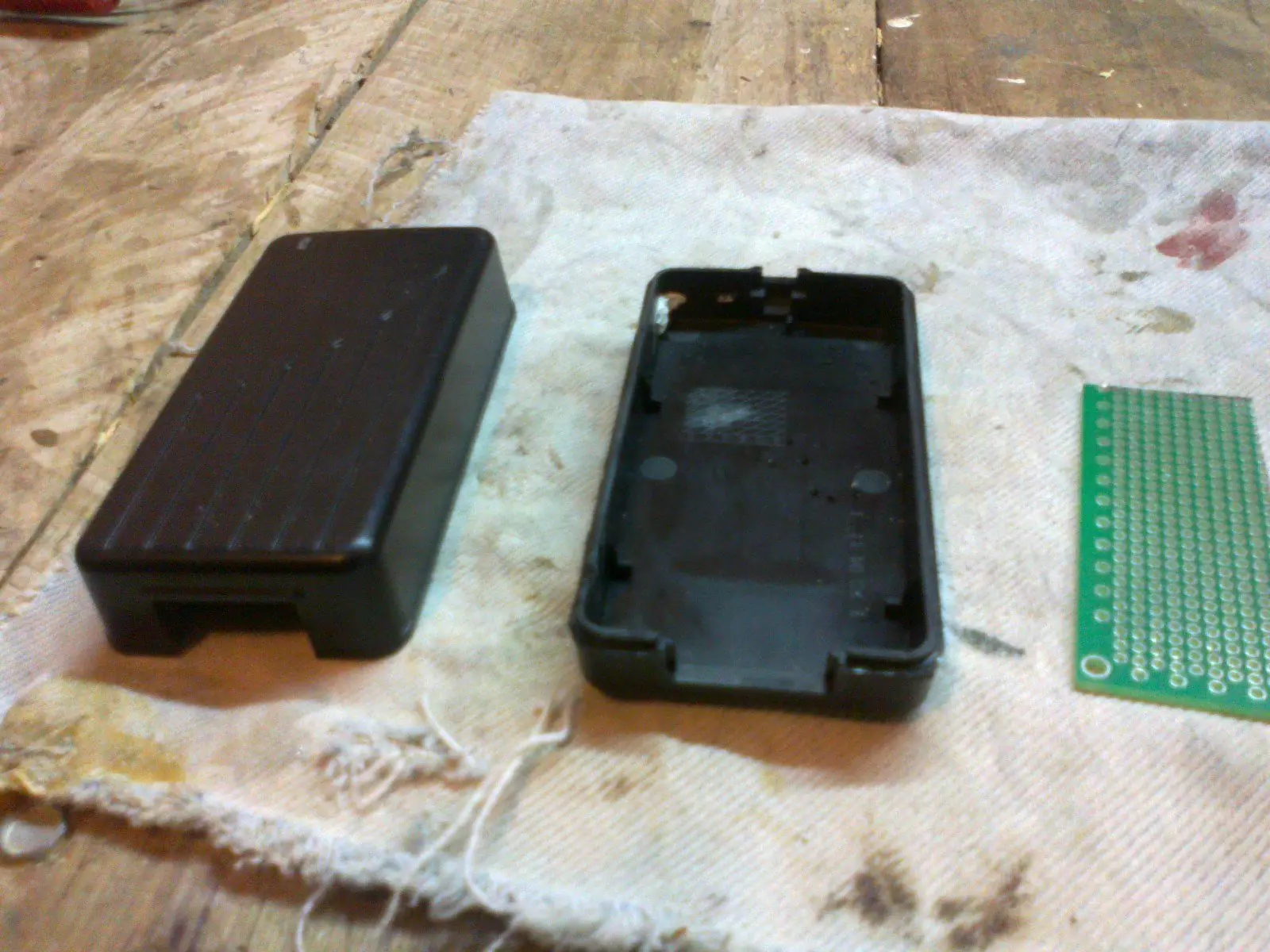

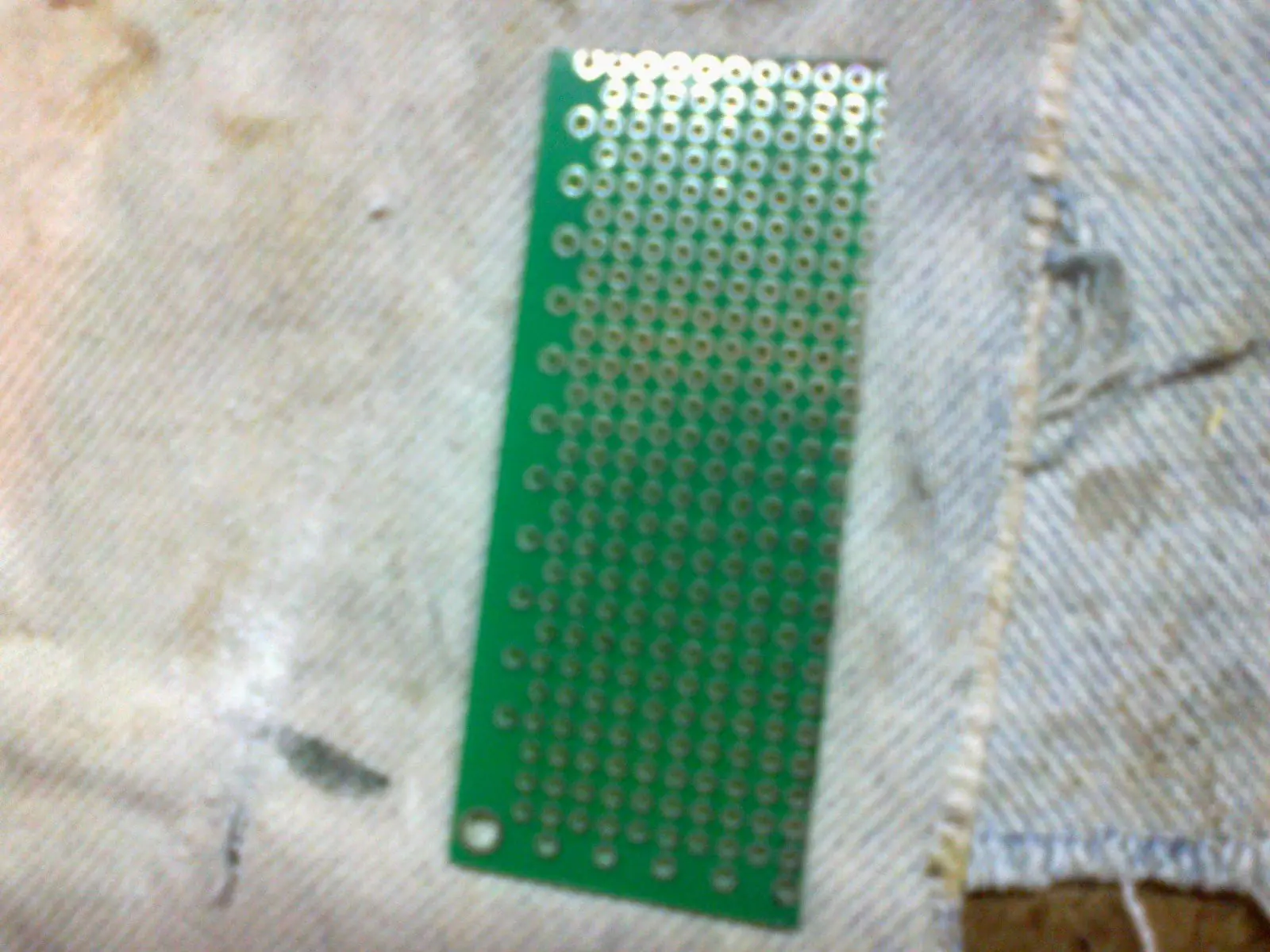

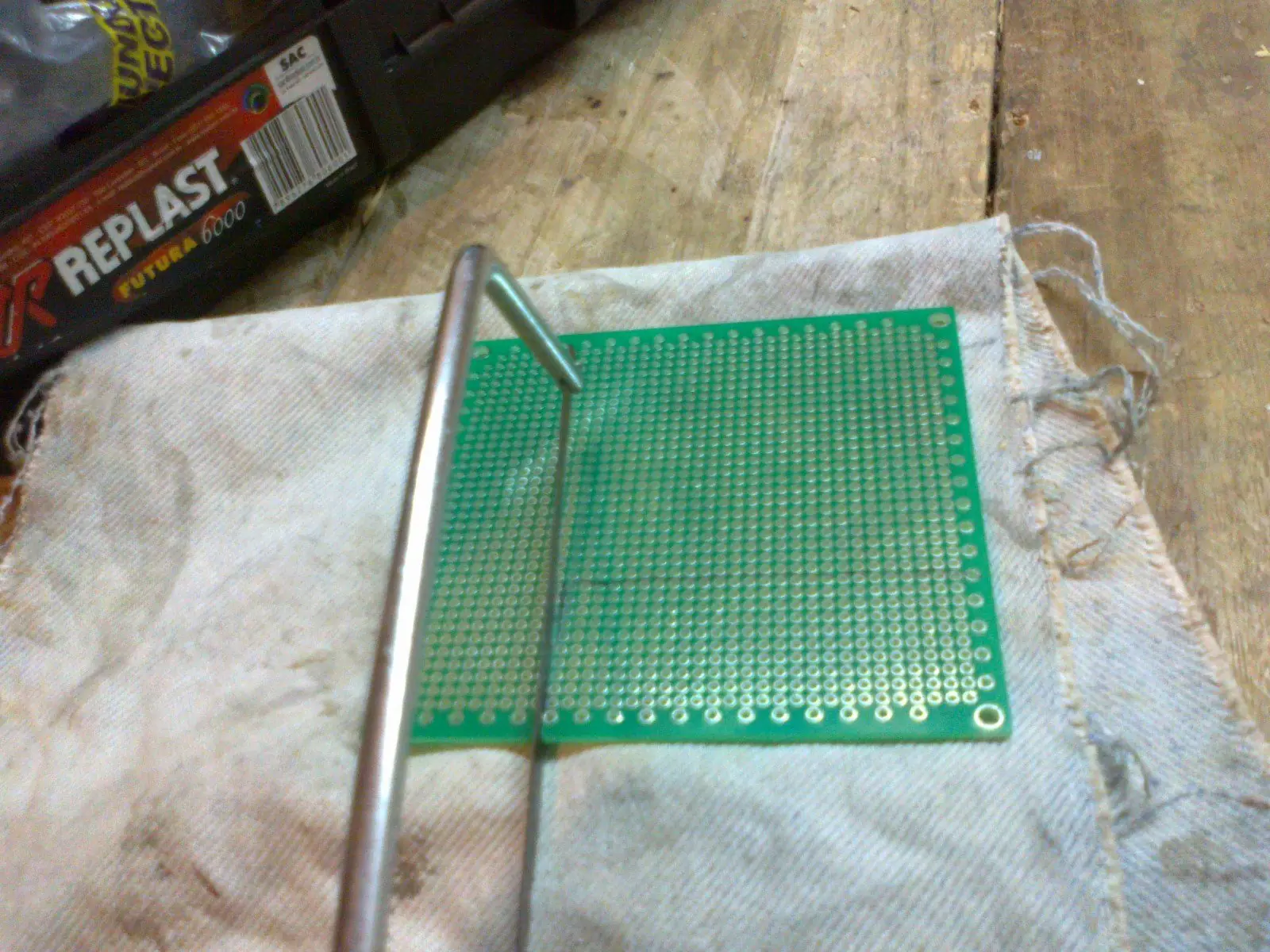

Paca experimental perforada
Recorto un pedacito, lo necesario para el proyecto y que entre en su respectiva cajita

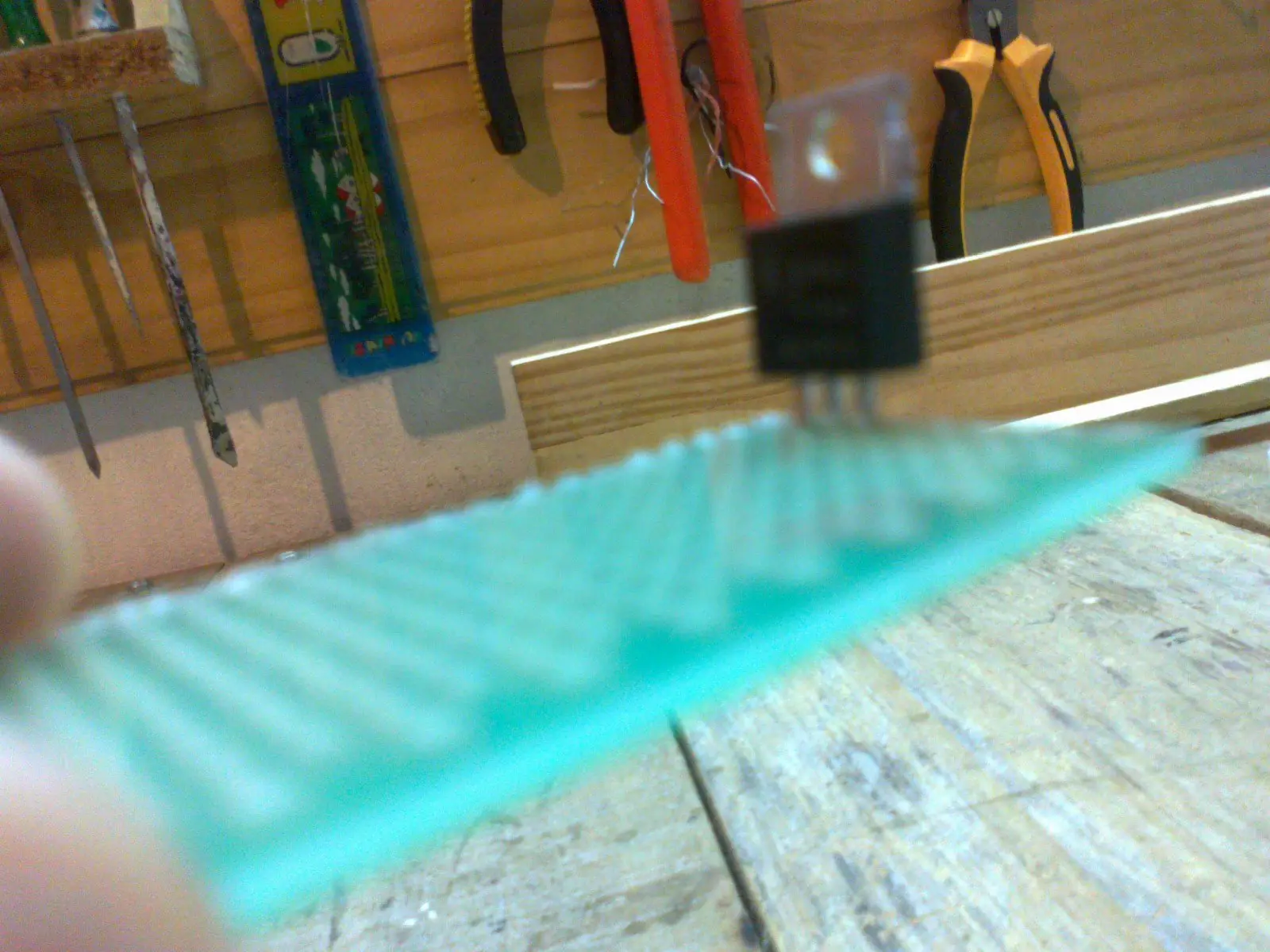

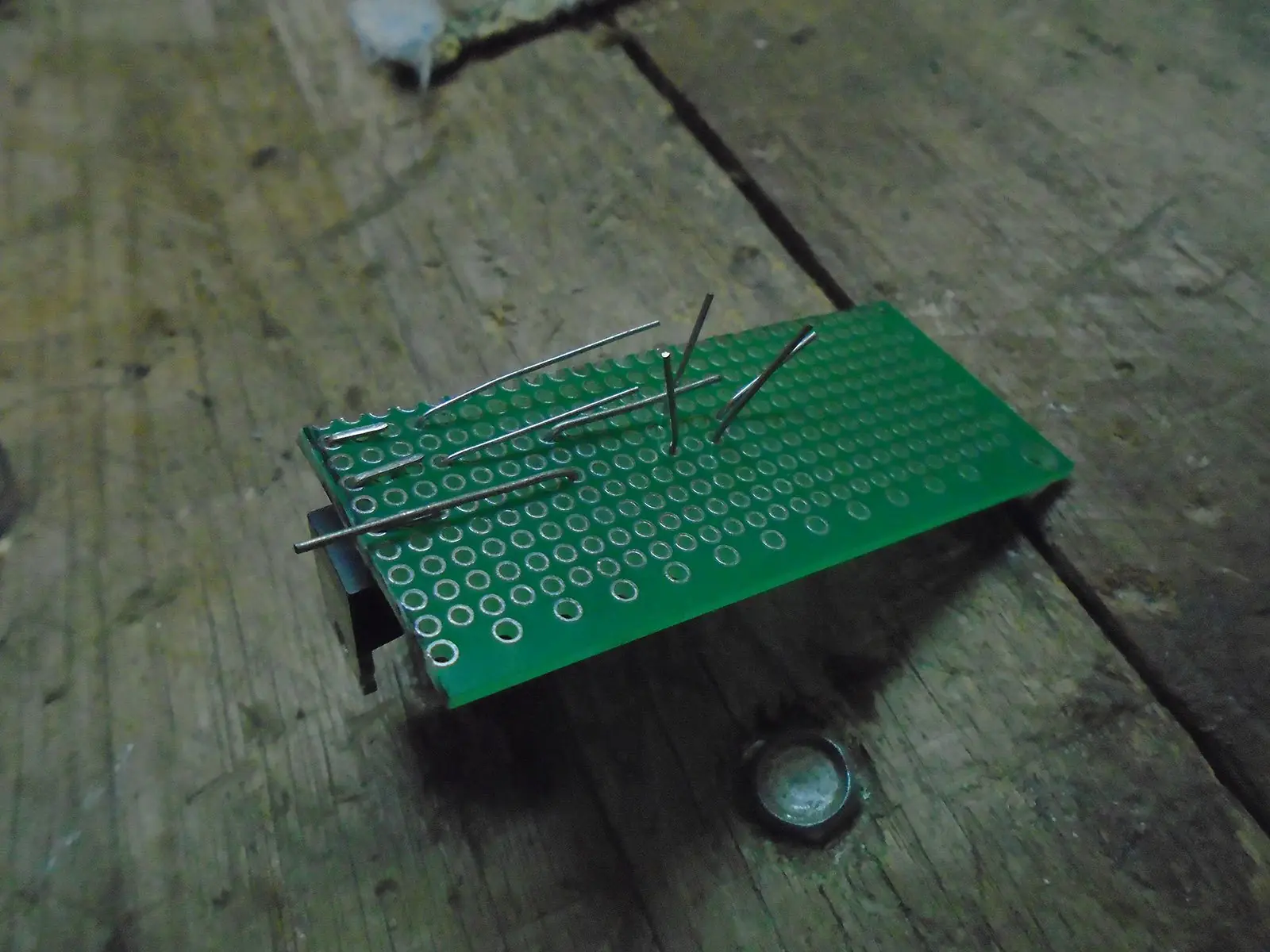

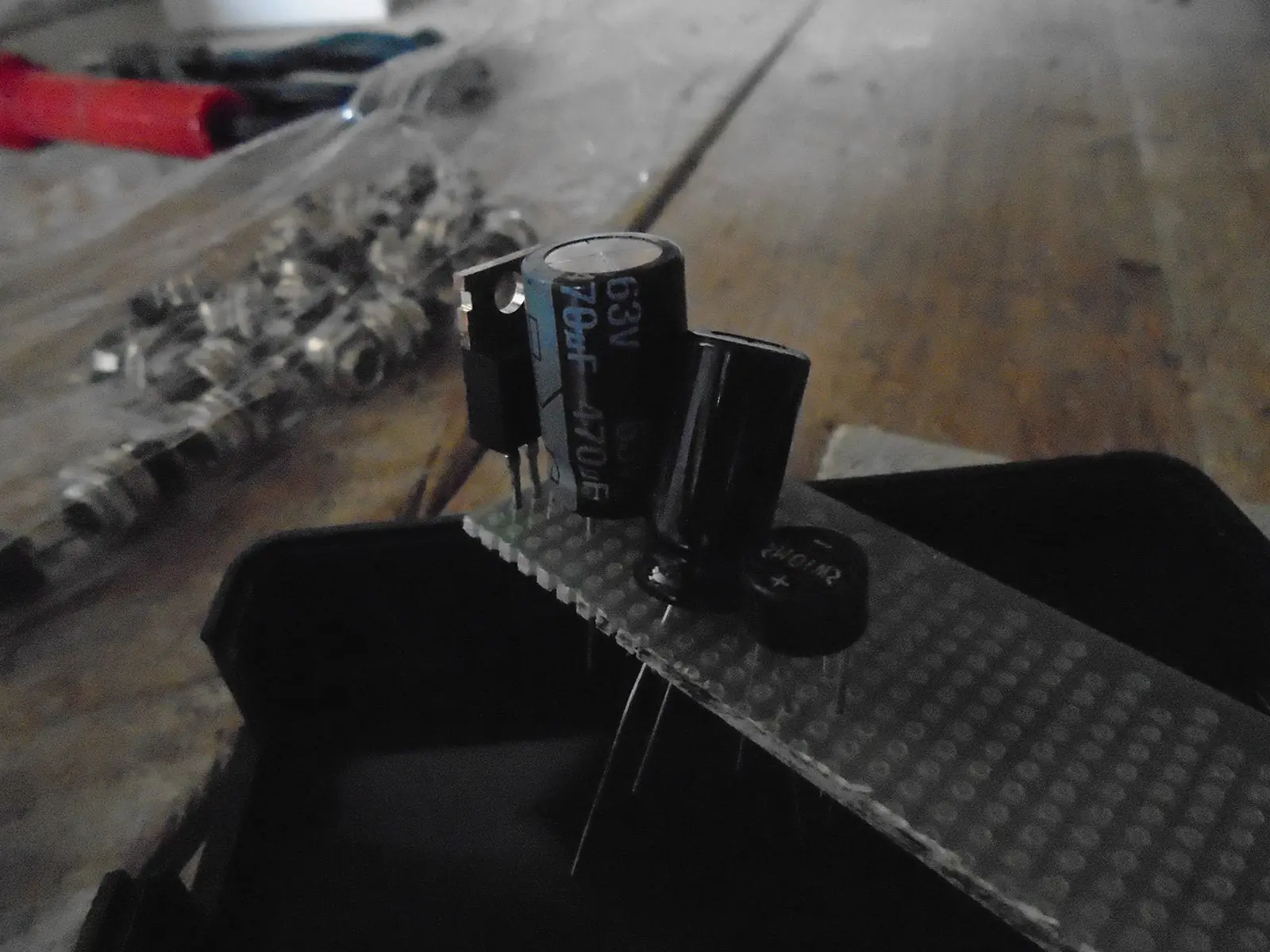

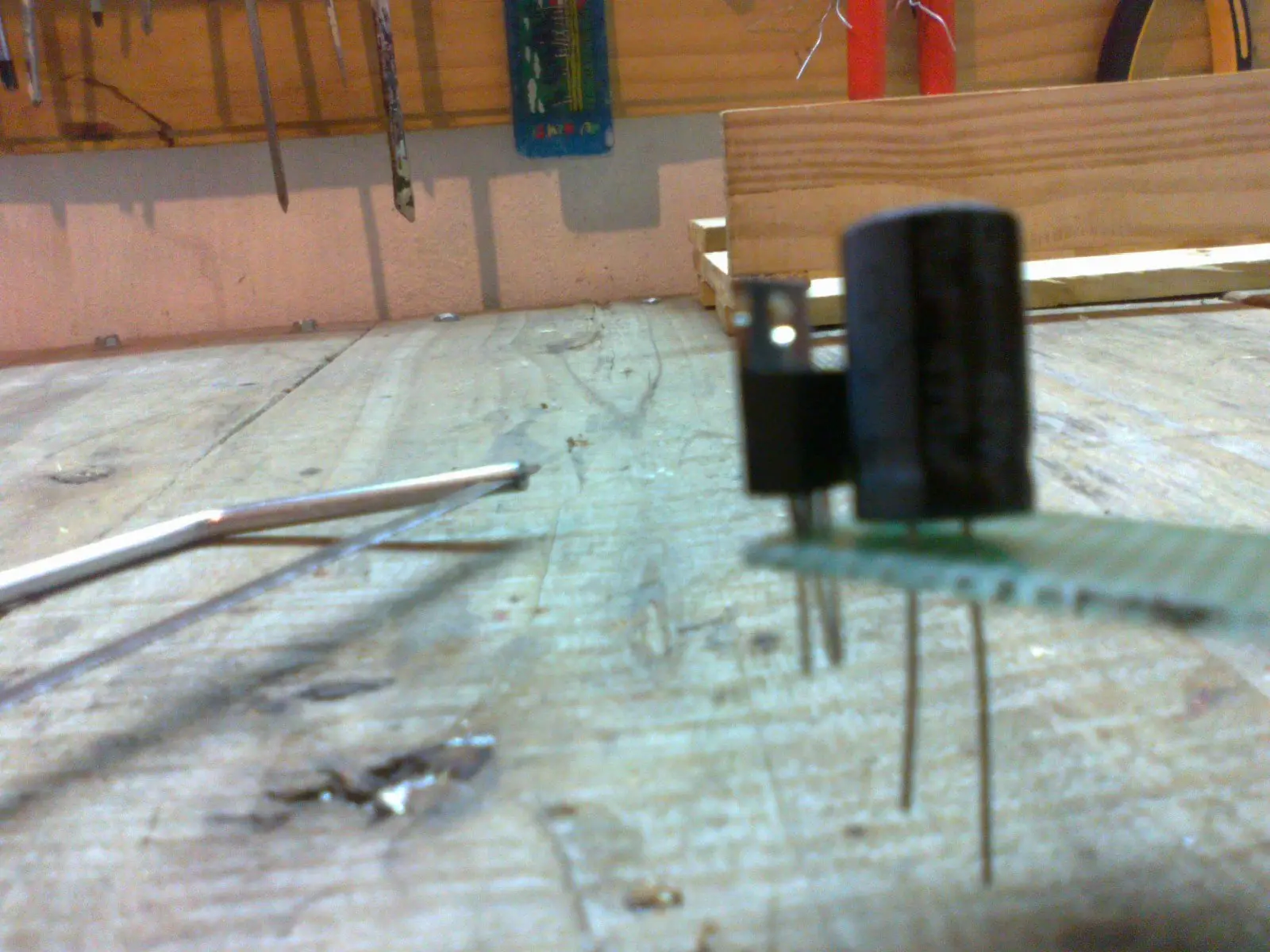

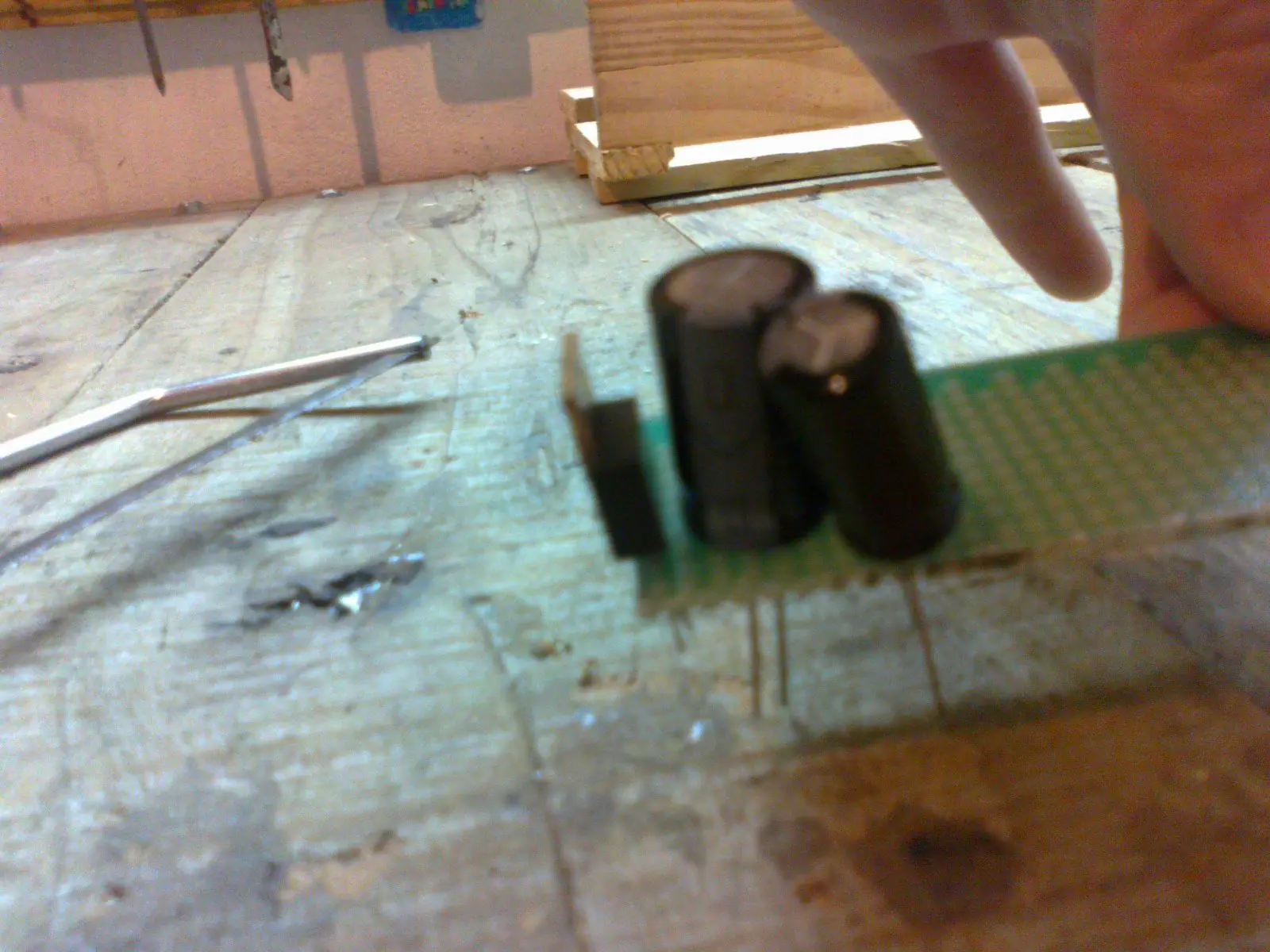

Presentando los componentes en la plaquita

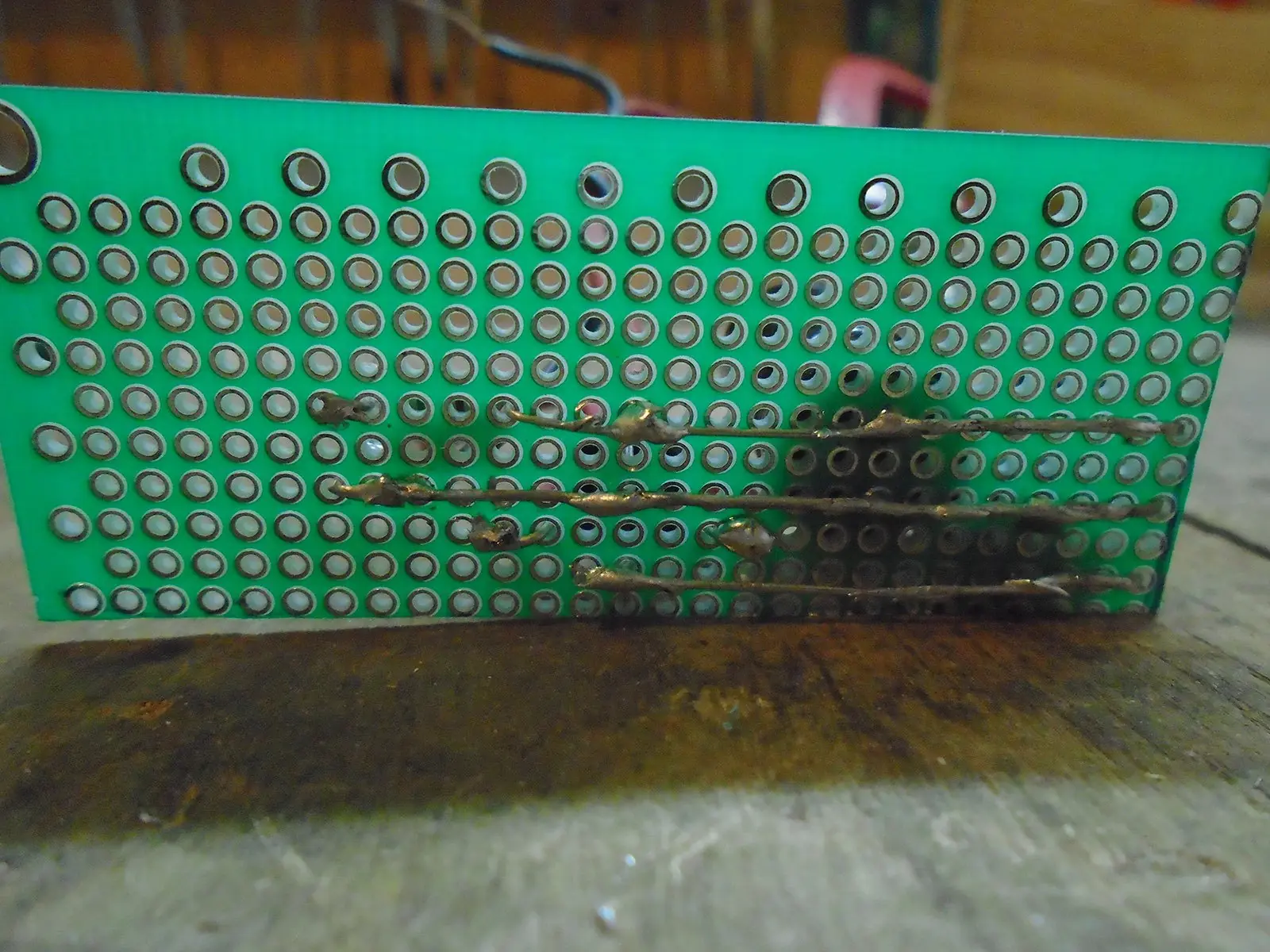

Y uso las mismas patas de los componentes, doblándolas para conducir la energía

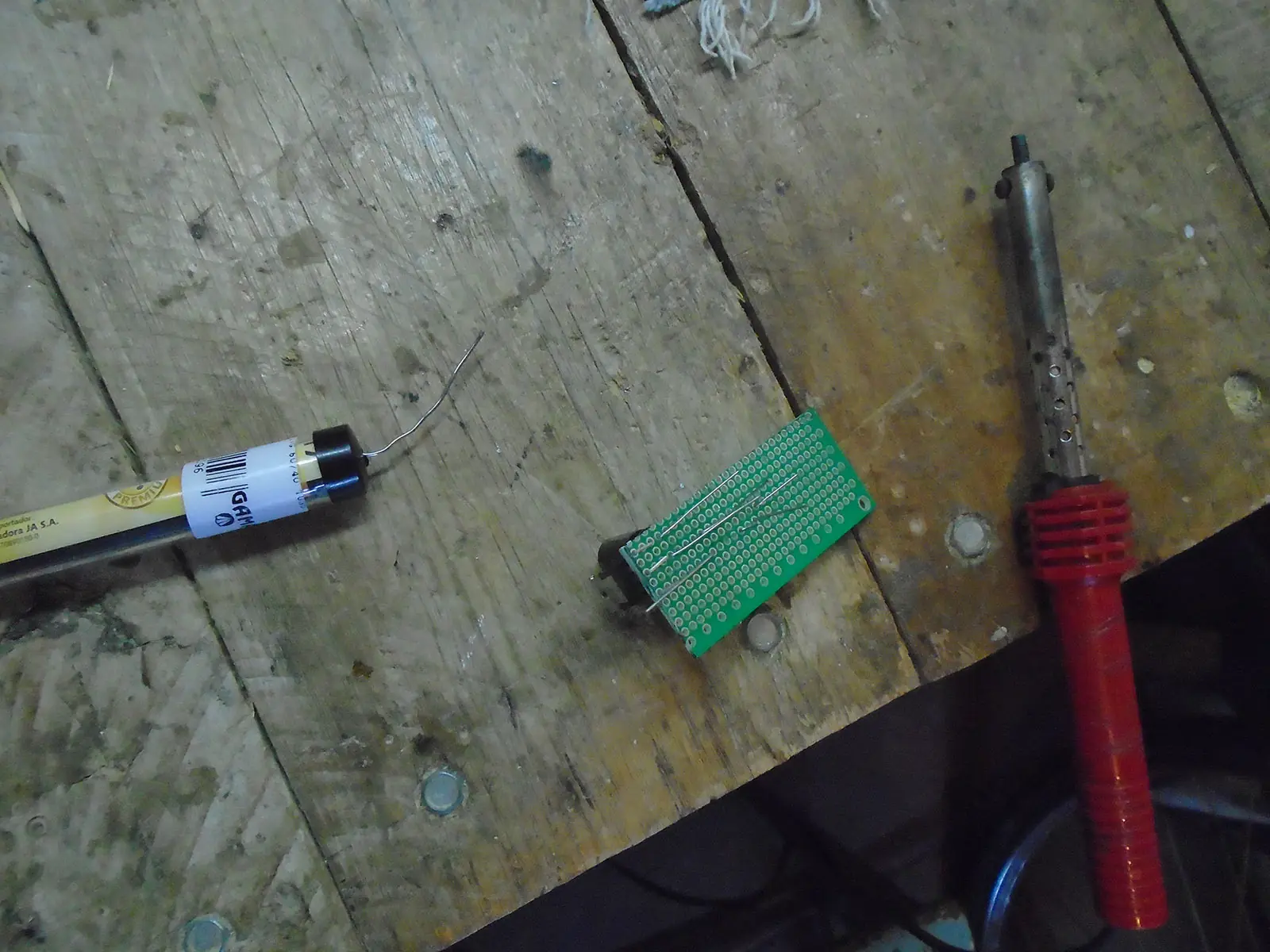

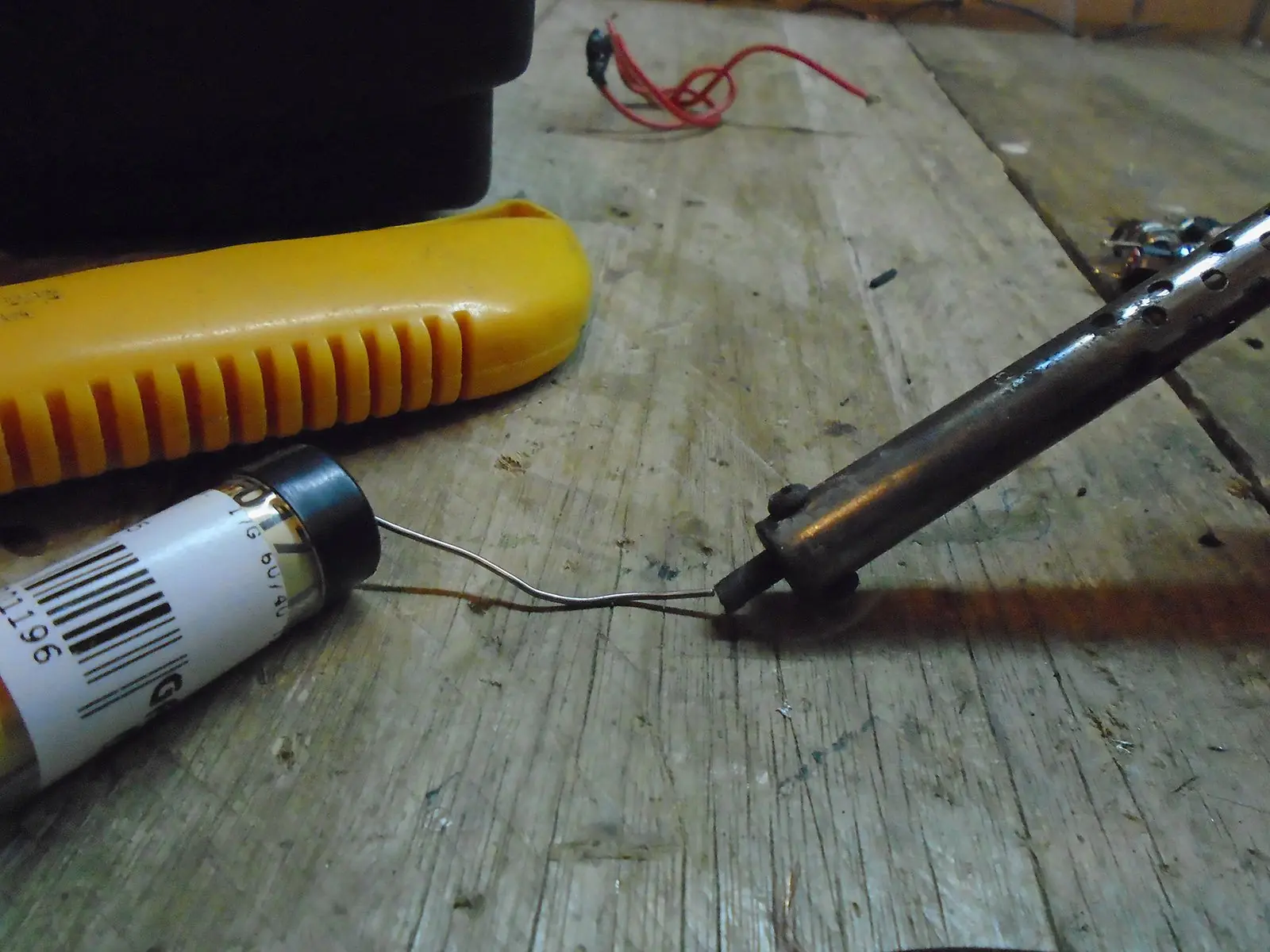

sueldo con estaño

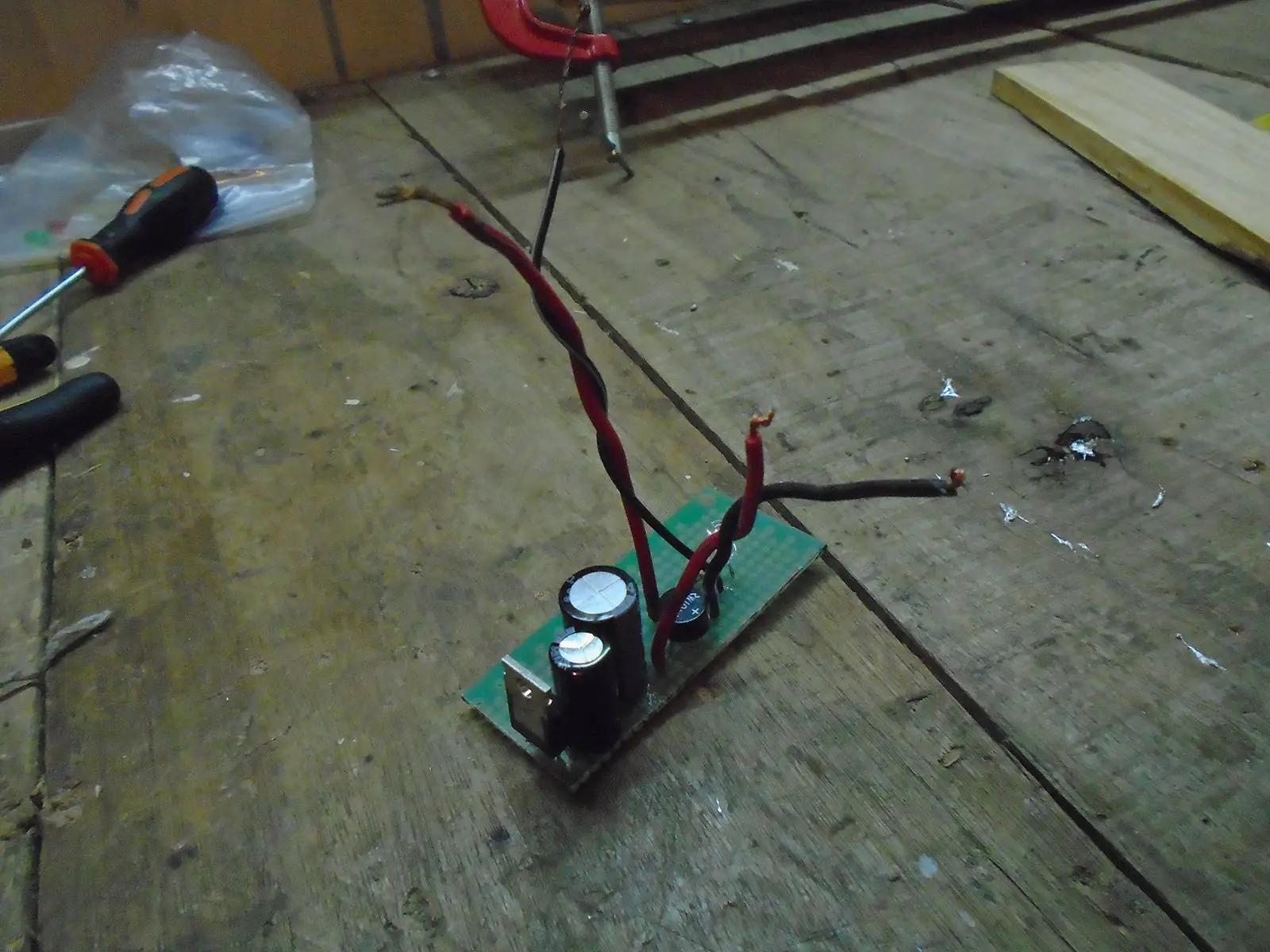

Y sueldo dos cables para entrada y dos para salida

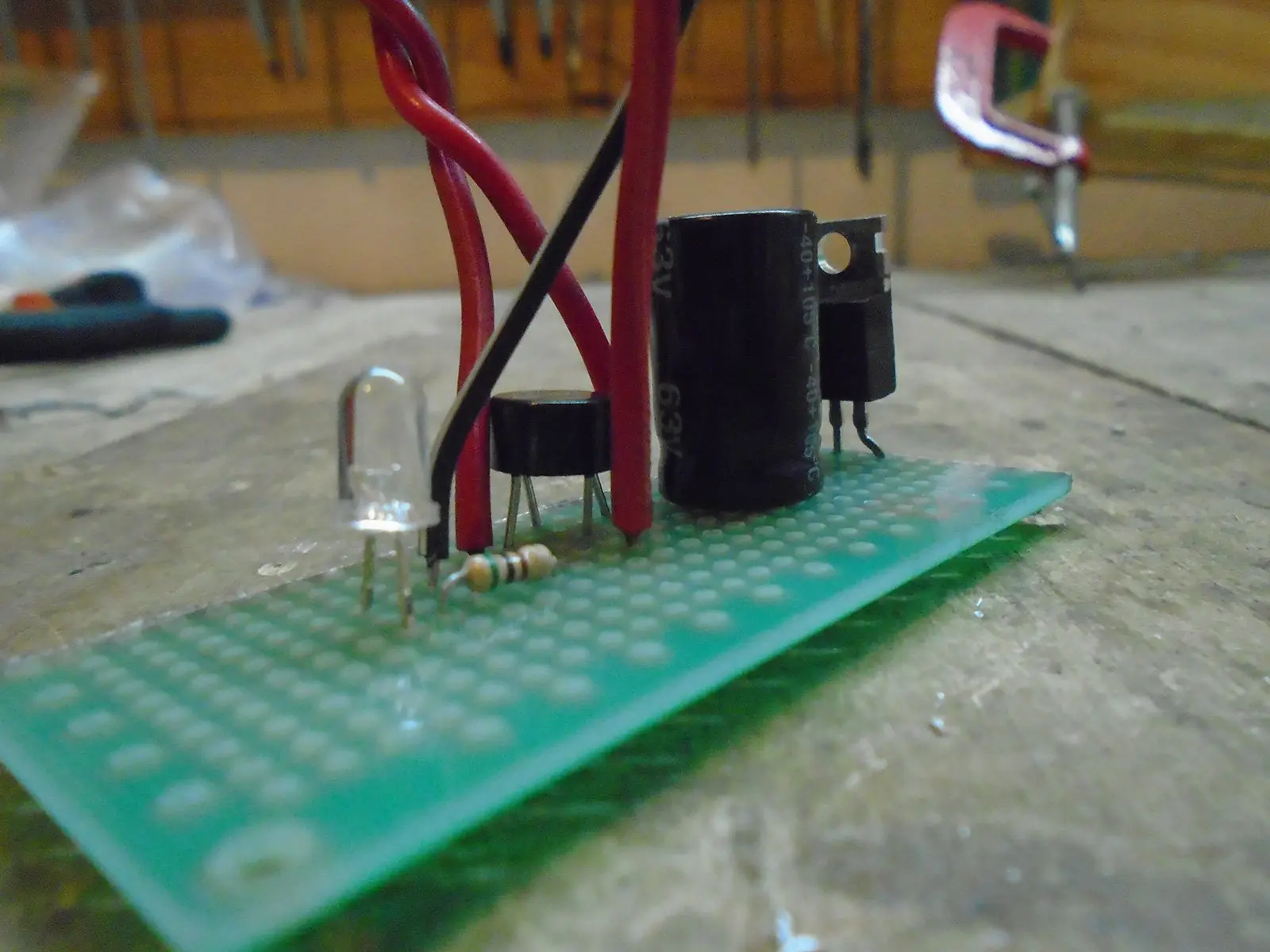

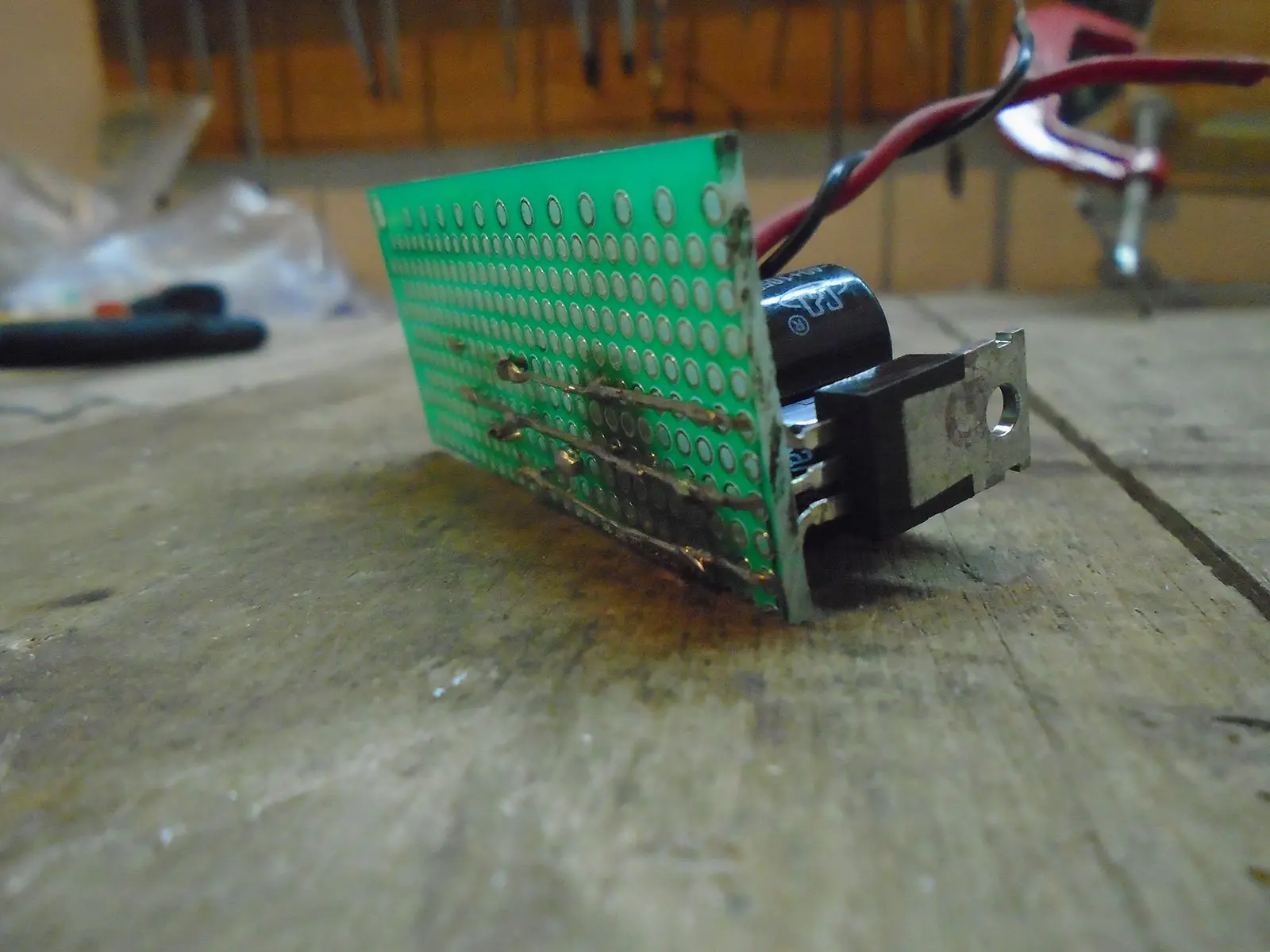

y asi queda

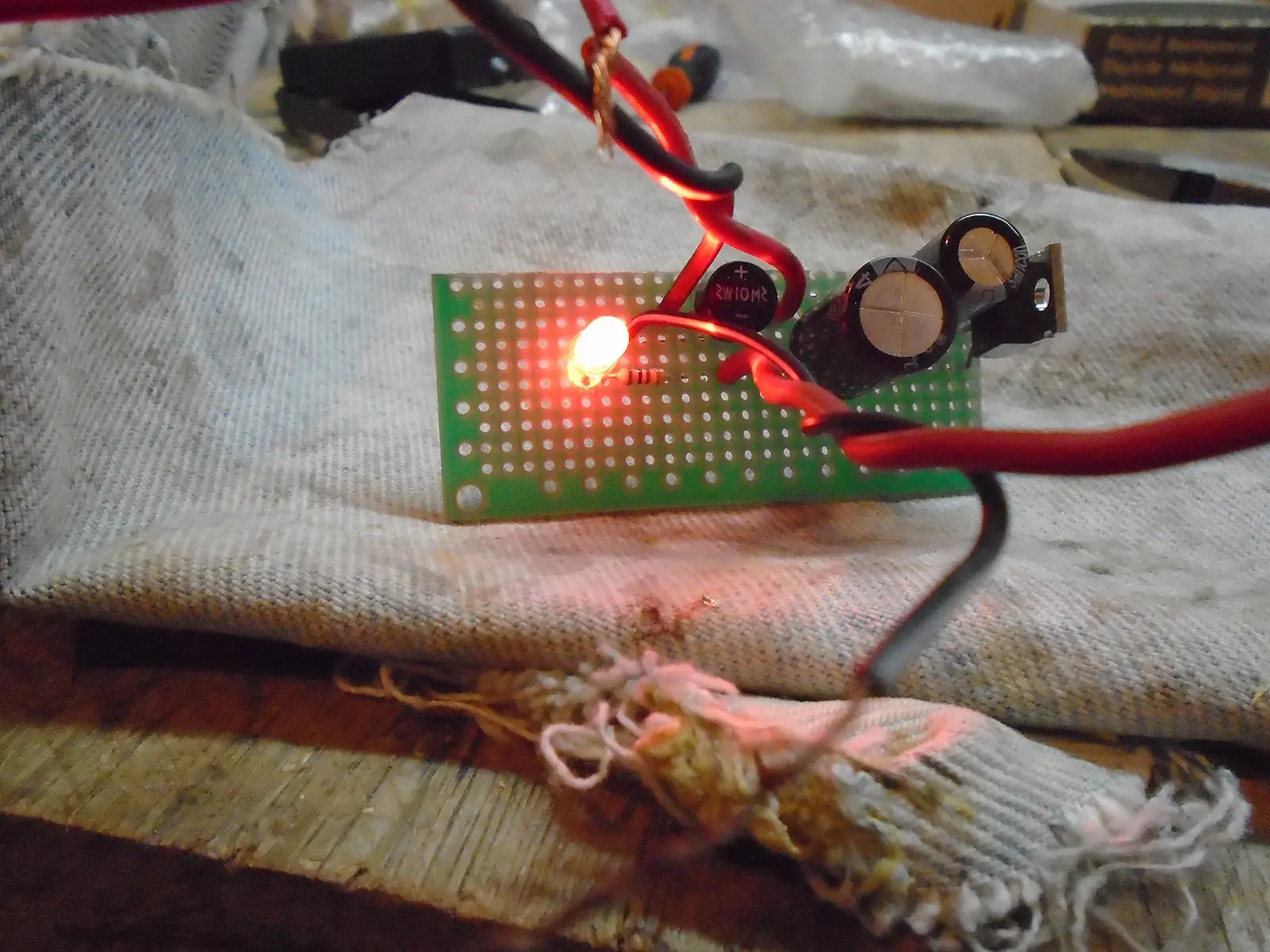

funciona!

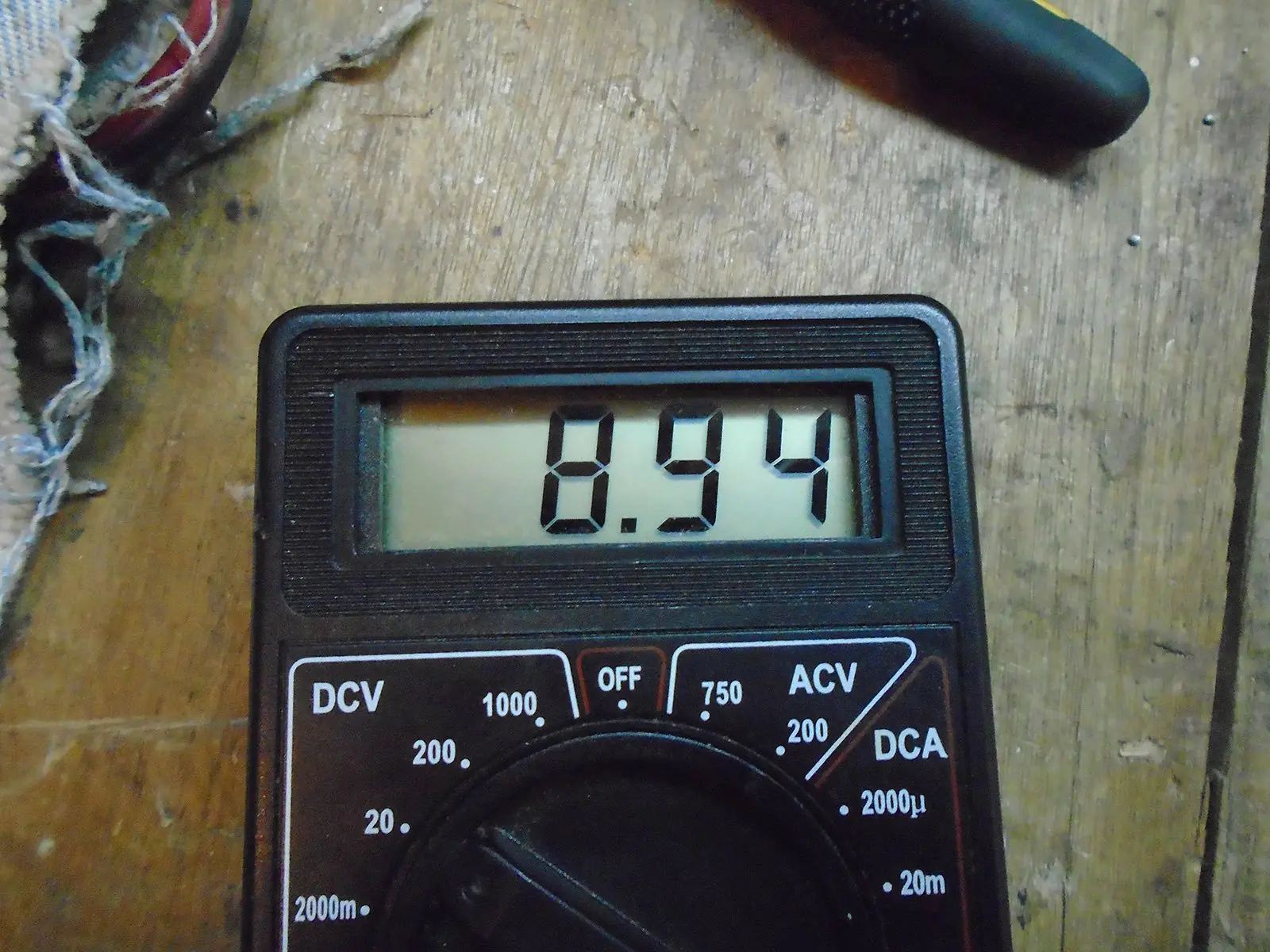

Mido con el tester
8.94 v, o sea.. 9v

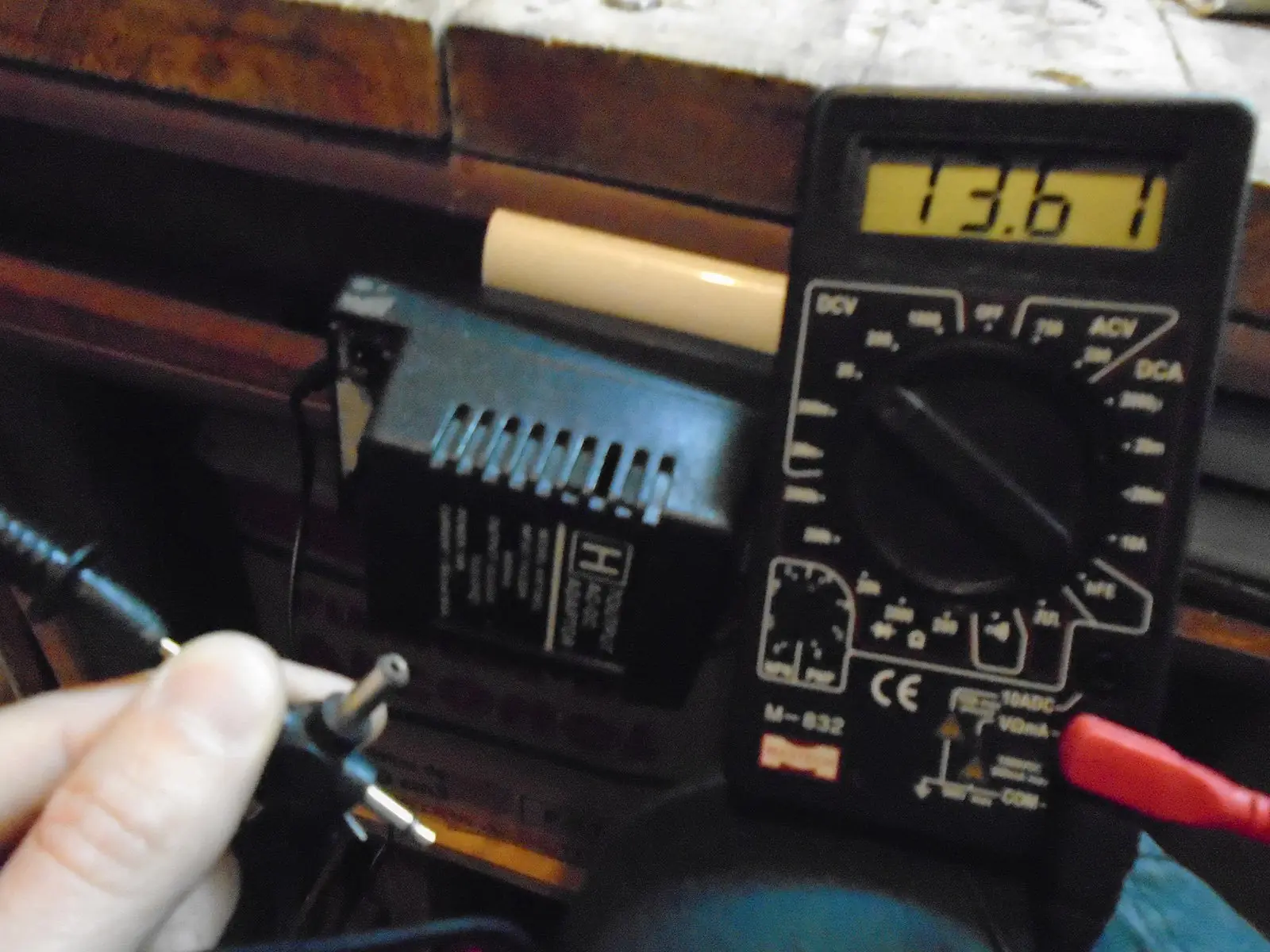

De paso mido una fuente que supuestamente me entrega 9 v
13.61v!!! estas fuentes chinas son una bazofia! y ese exceso en voltaje se puede traducir en ruido en el audio.
seguimos..

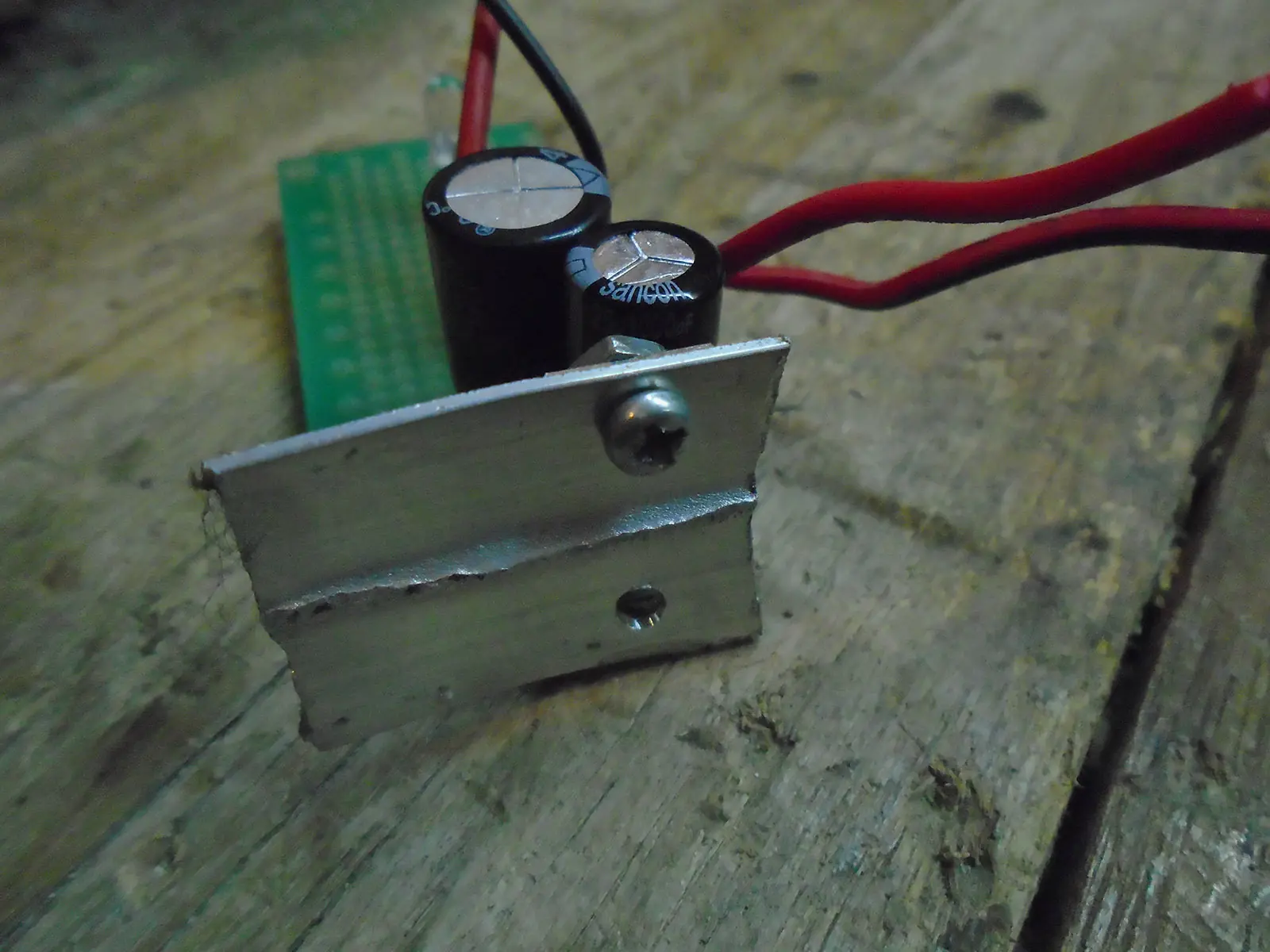

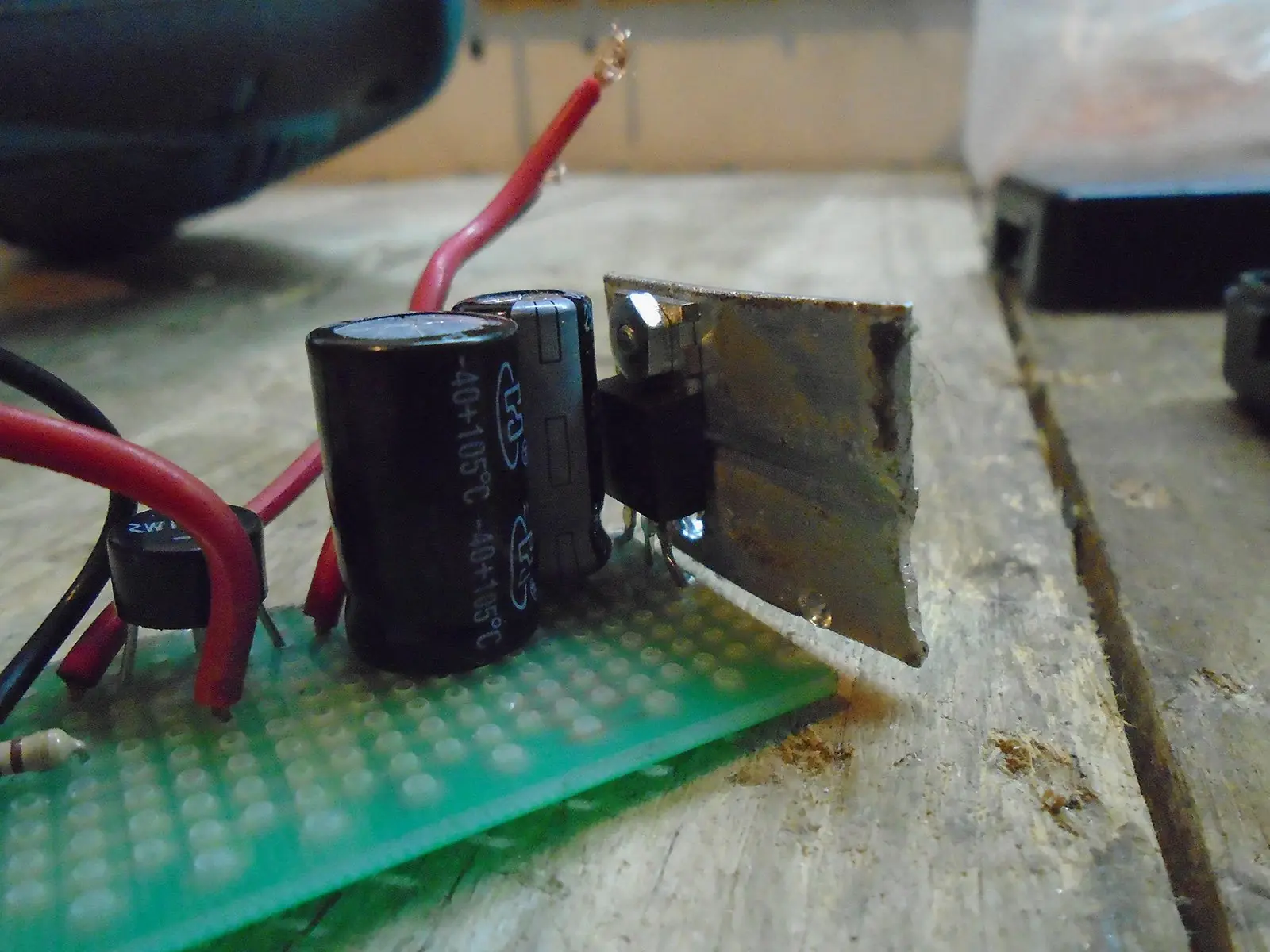

El 7809 levanta temperatura, así que necesita un disipador, yo use un pedacito de aluminio, bien atornillado con un bulon (tornillo con tuerca)

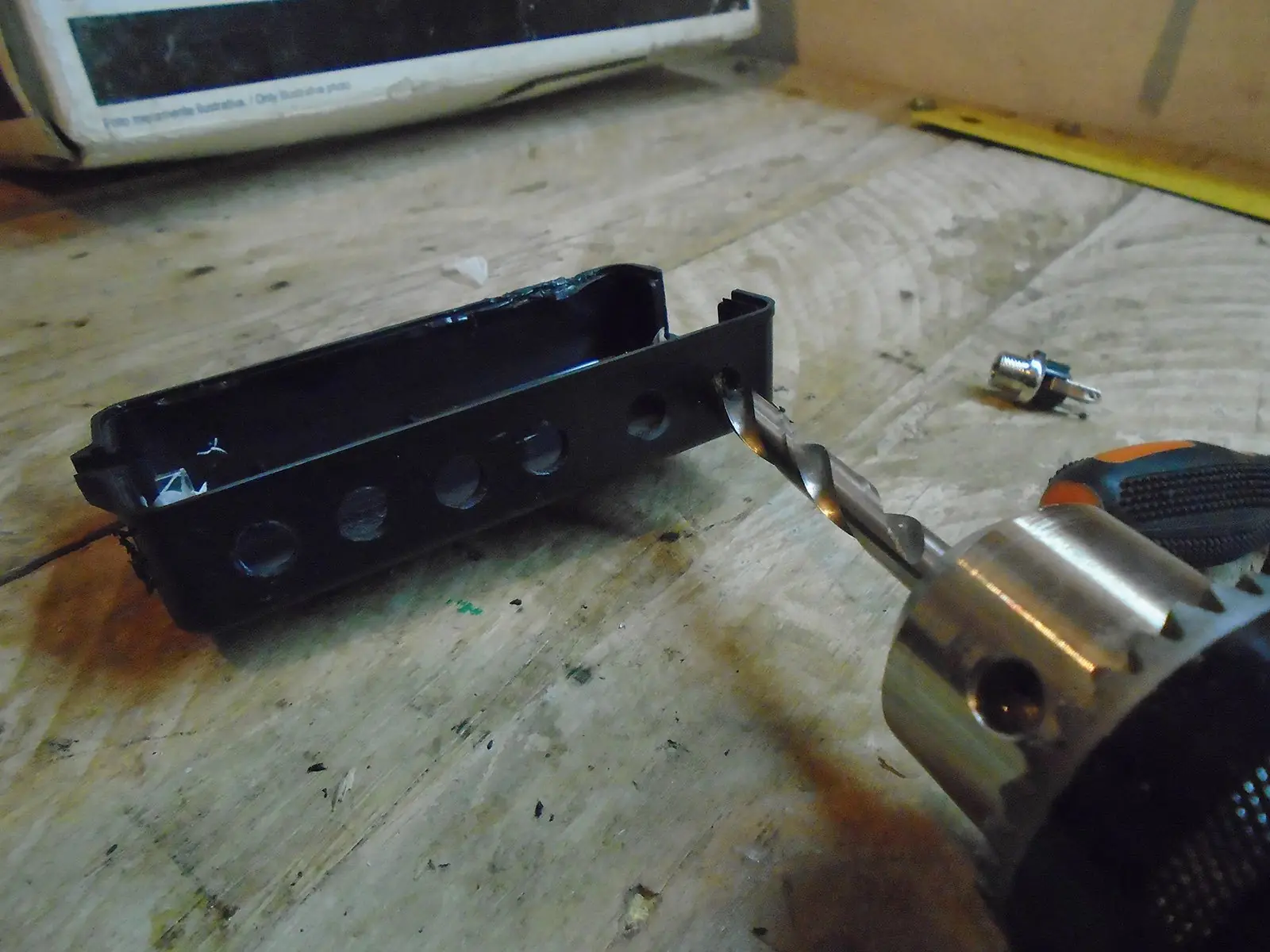

Perforo la cajita para colocar los jack

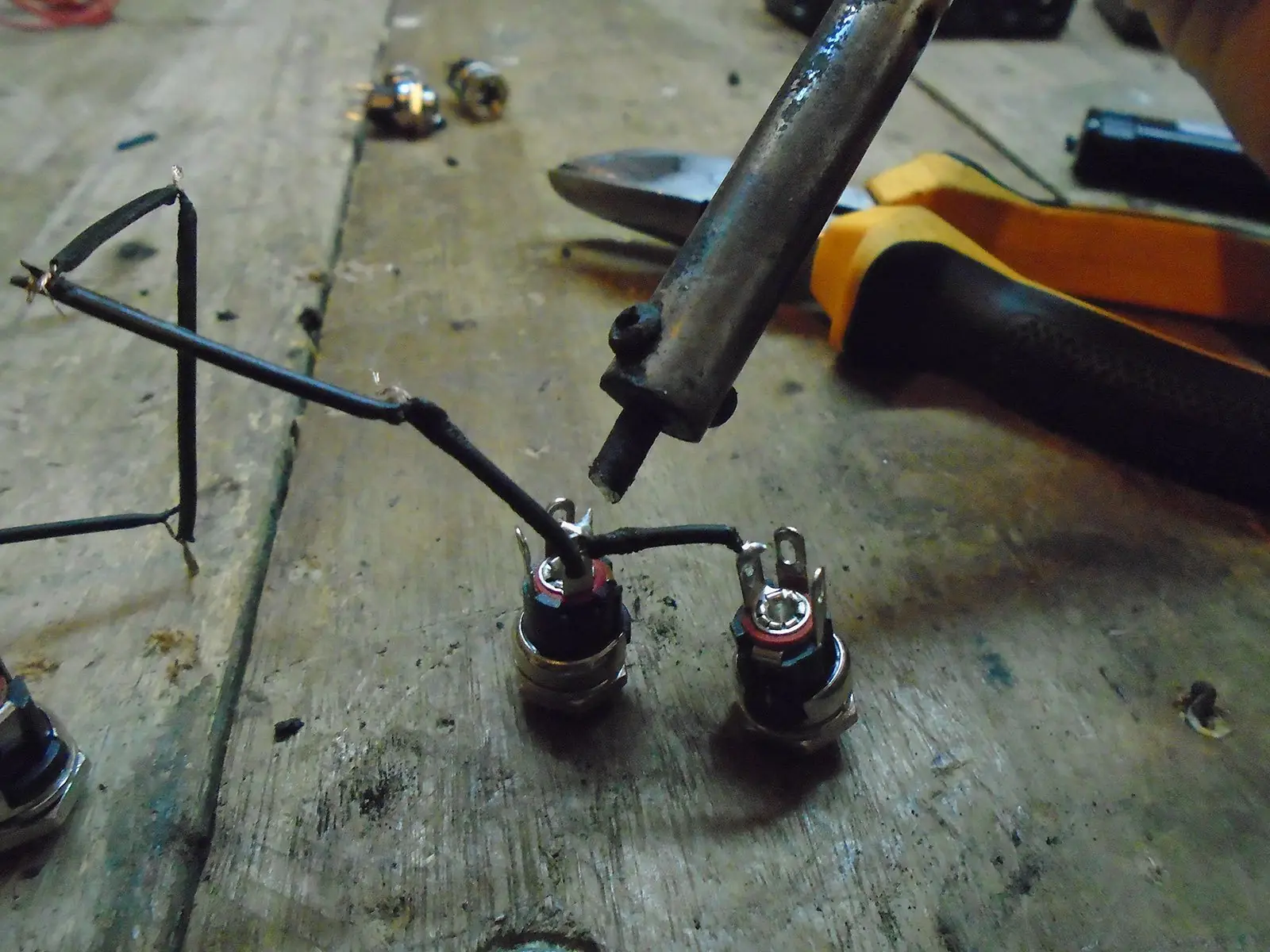

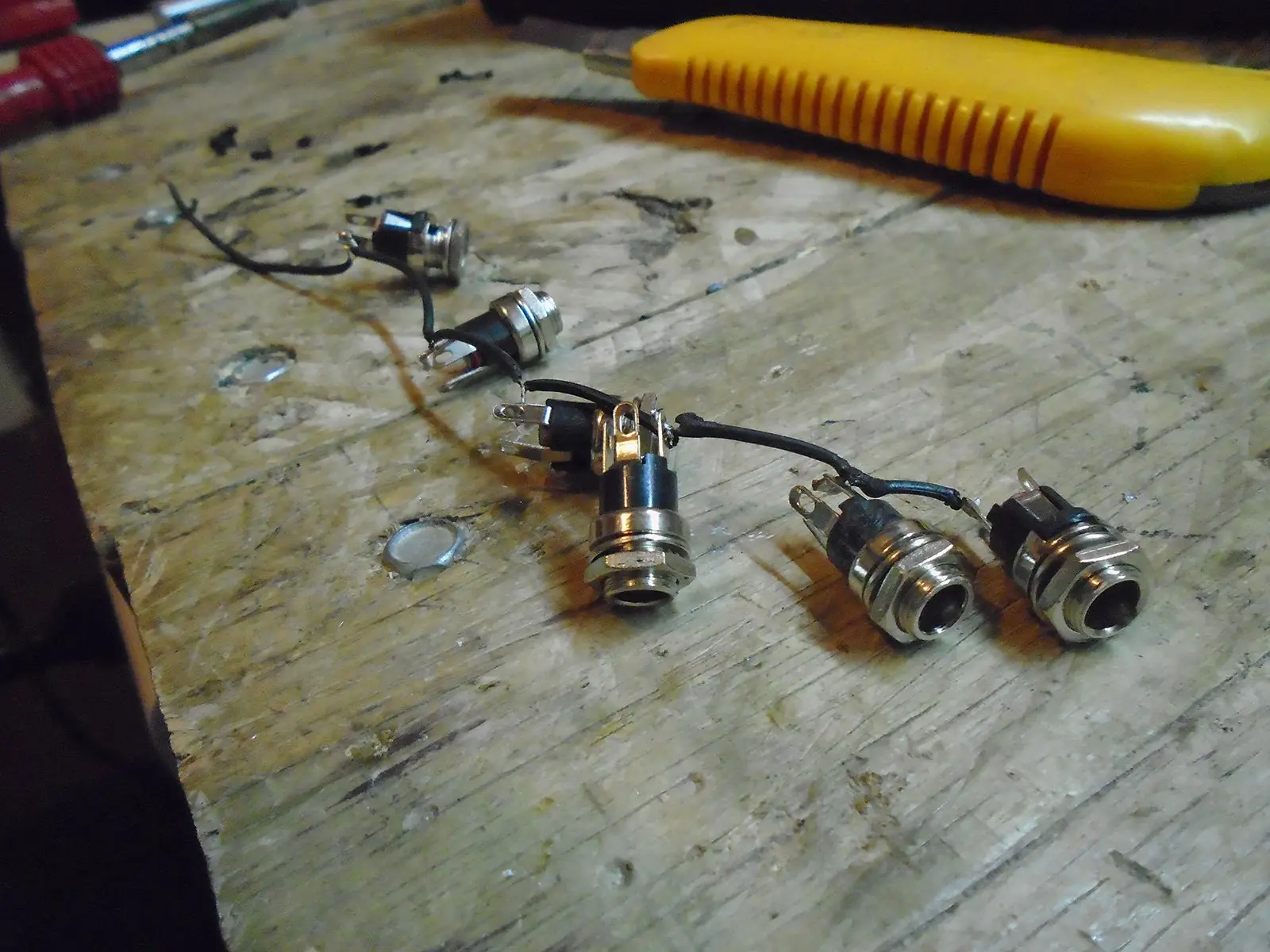

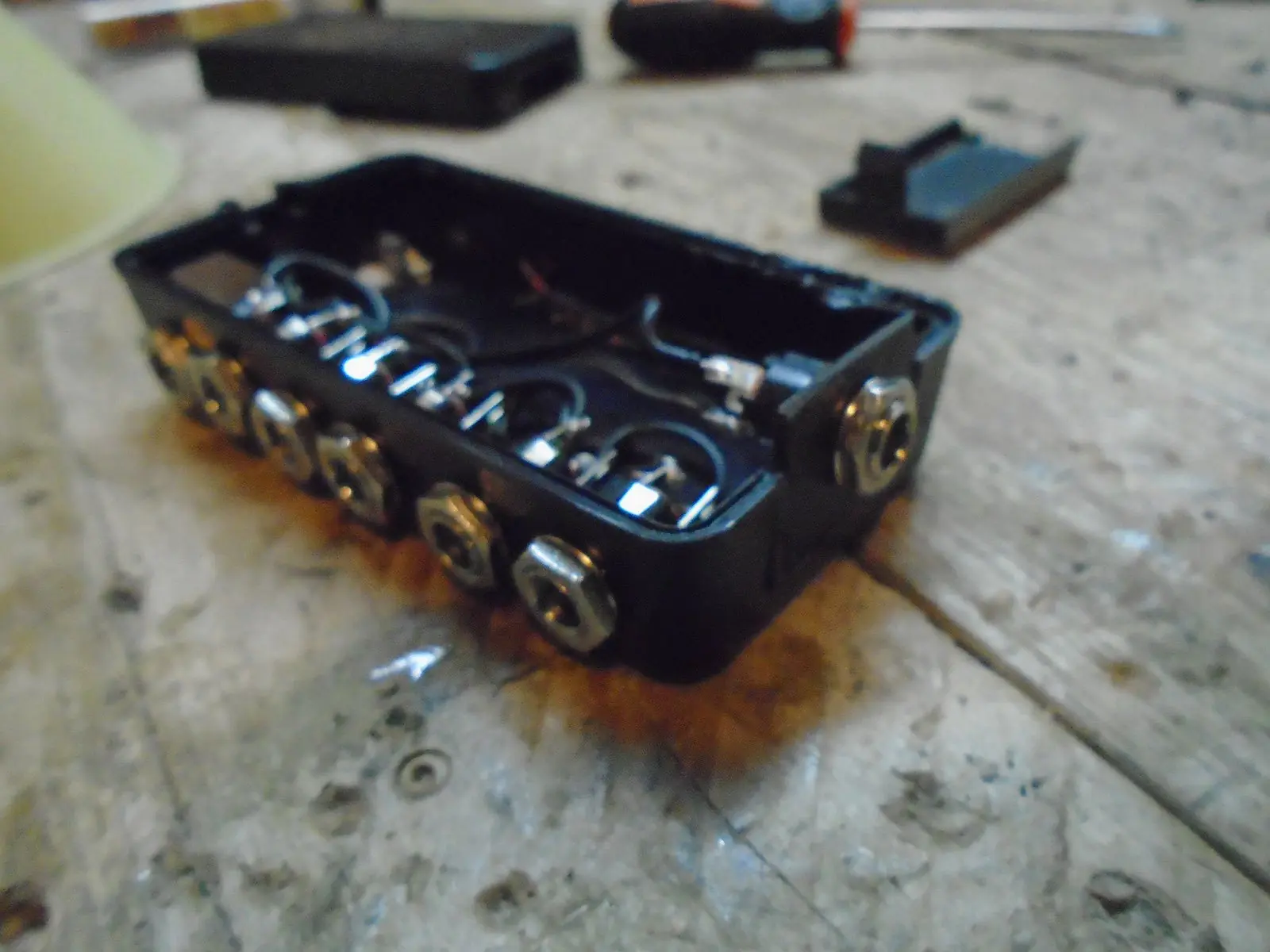

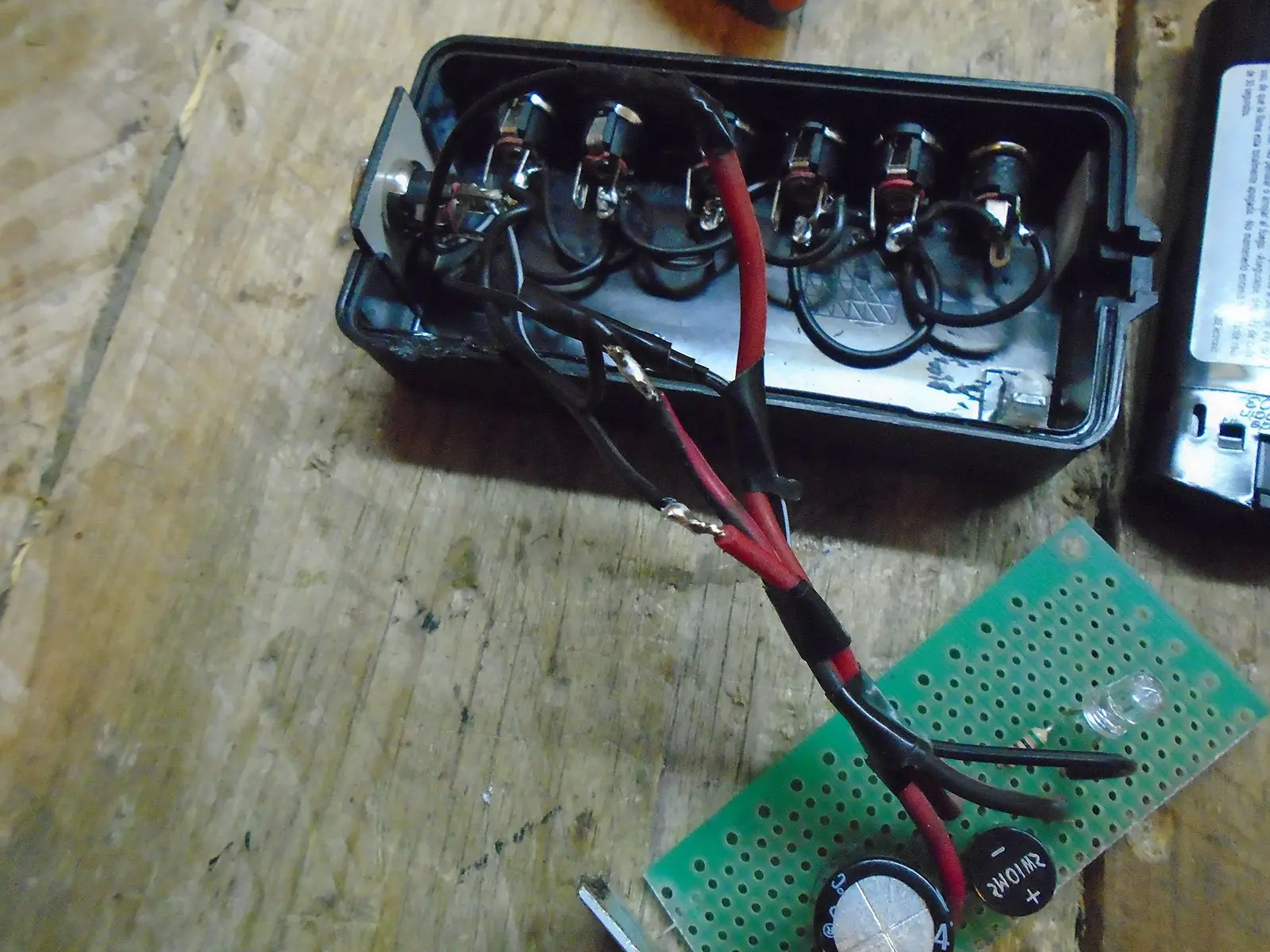

Sueldo los jack en paralelo tipo trencito para las salidas

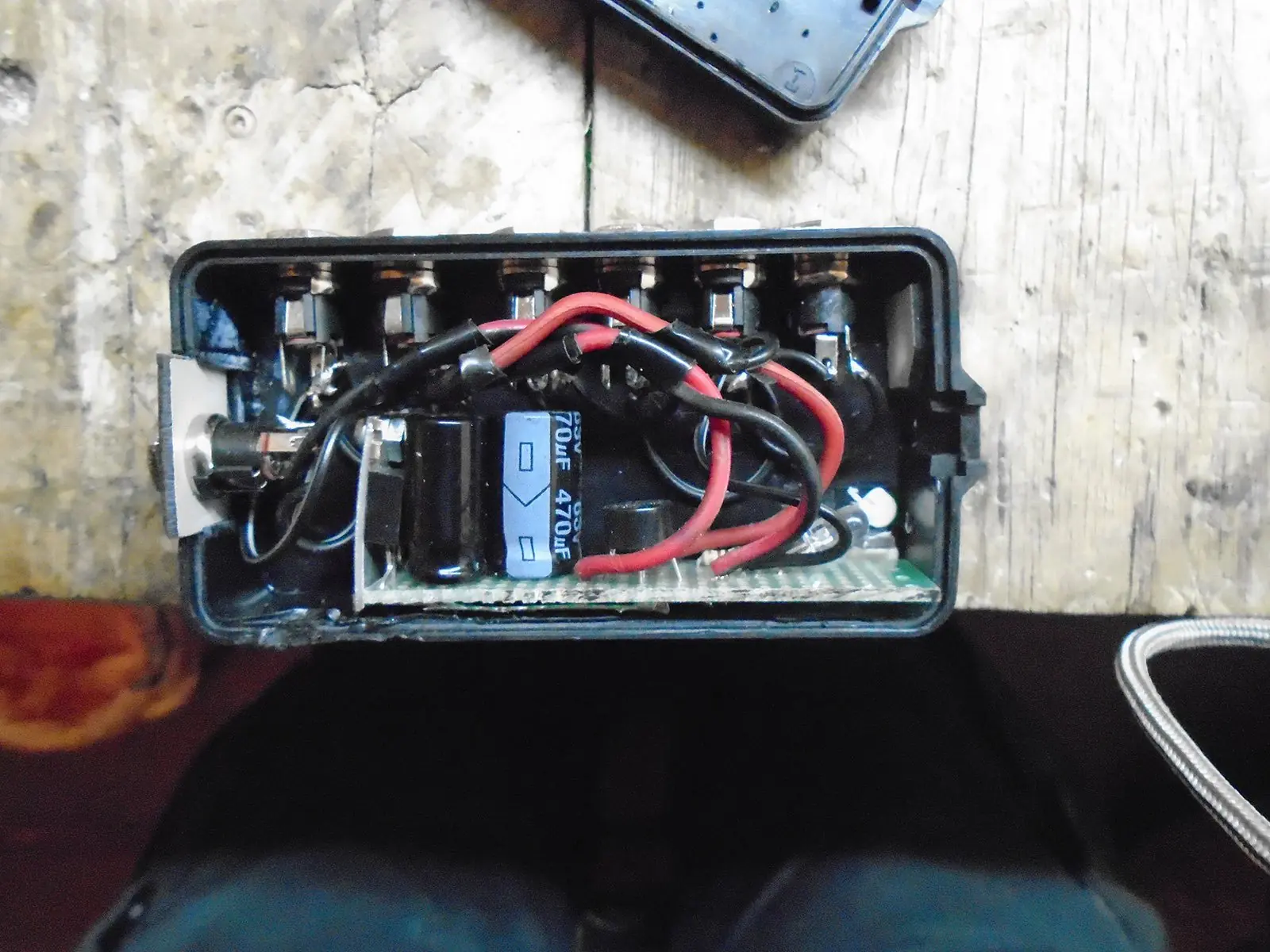

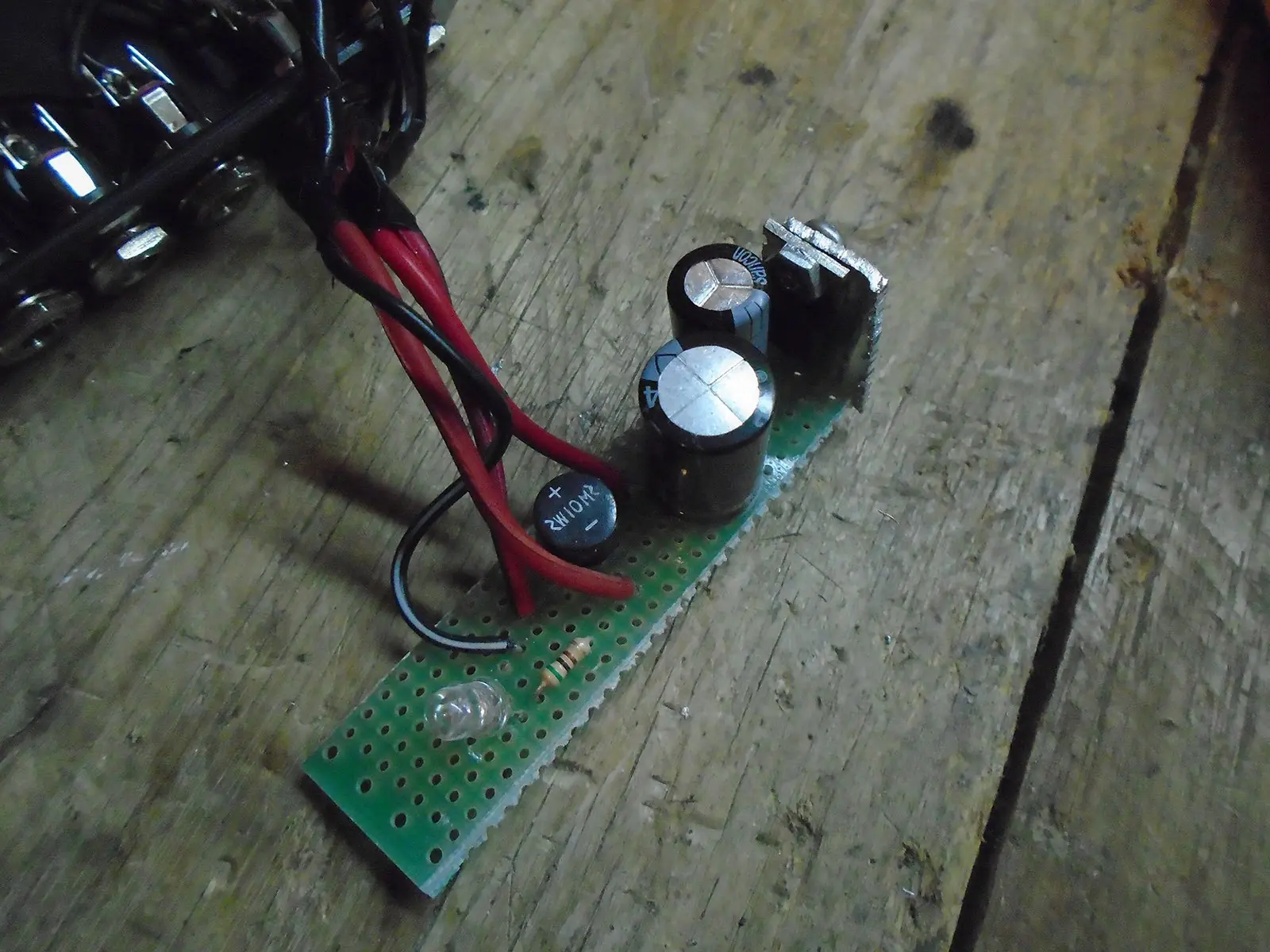

Asi va quedando

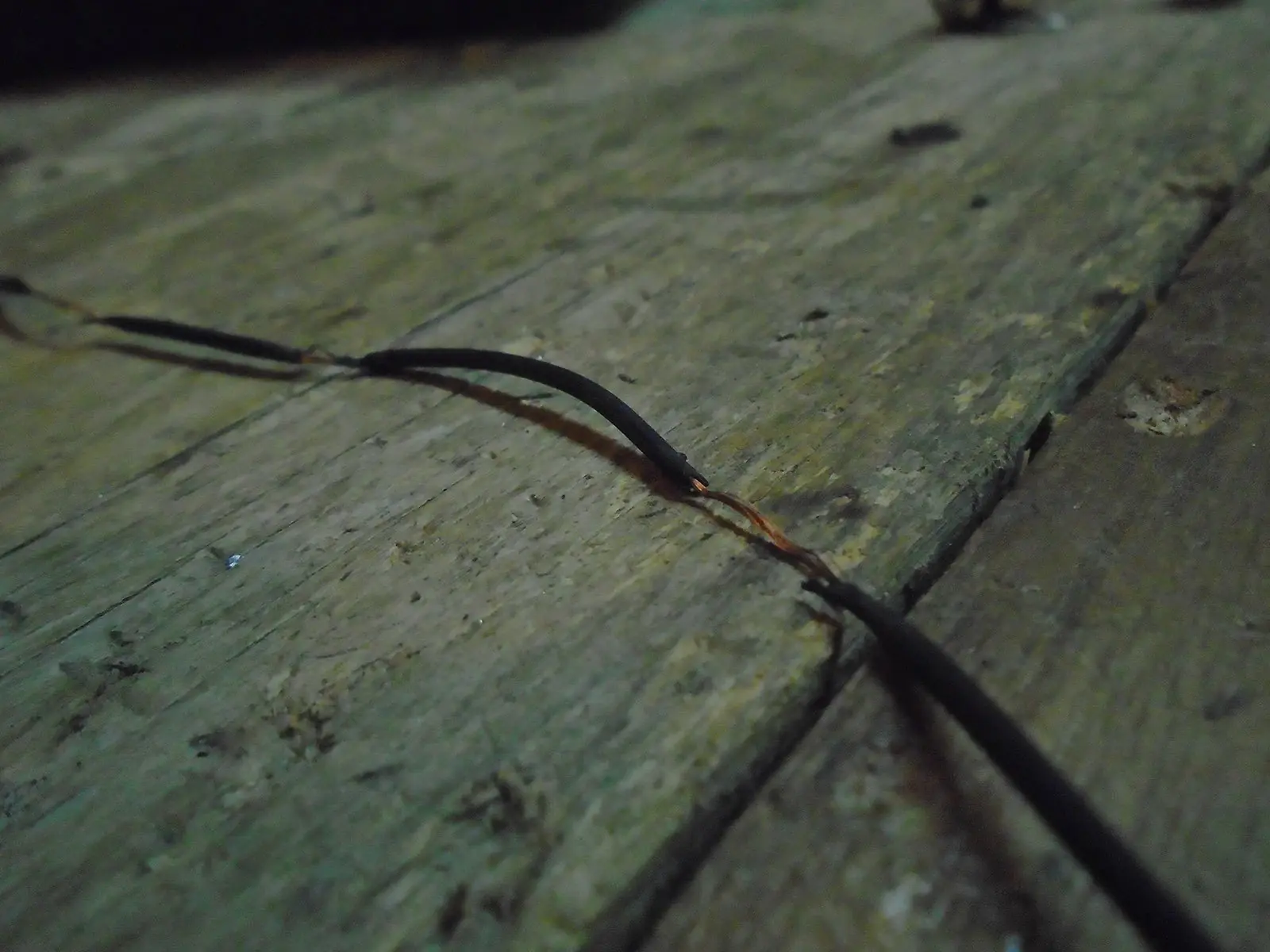

Los sueldo a la entrada y salida de la placa, y aíslo con cinta o con termocontraible

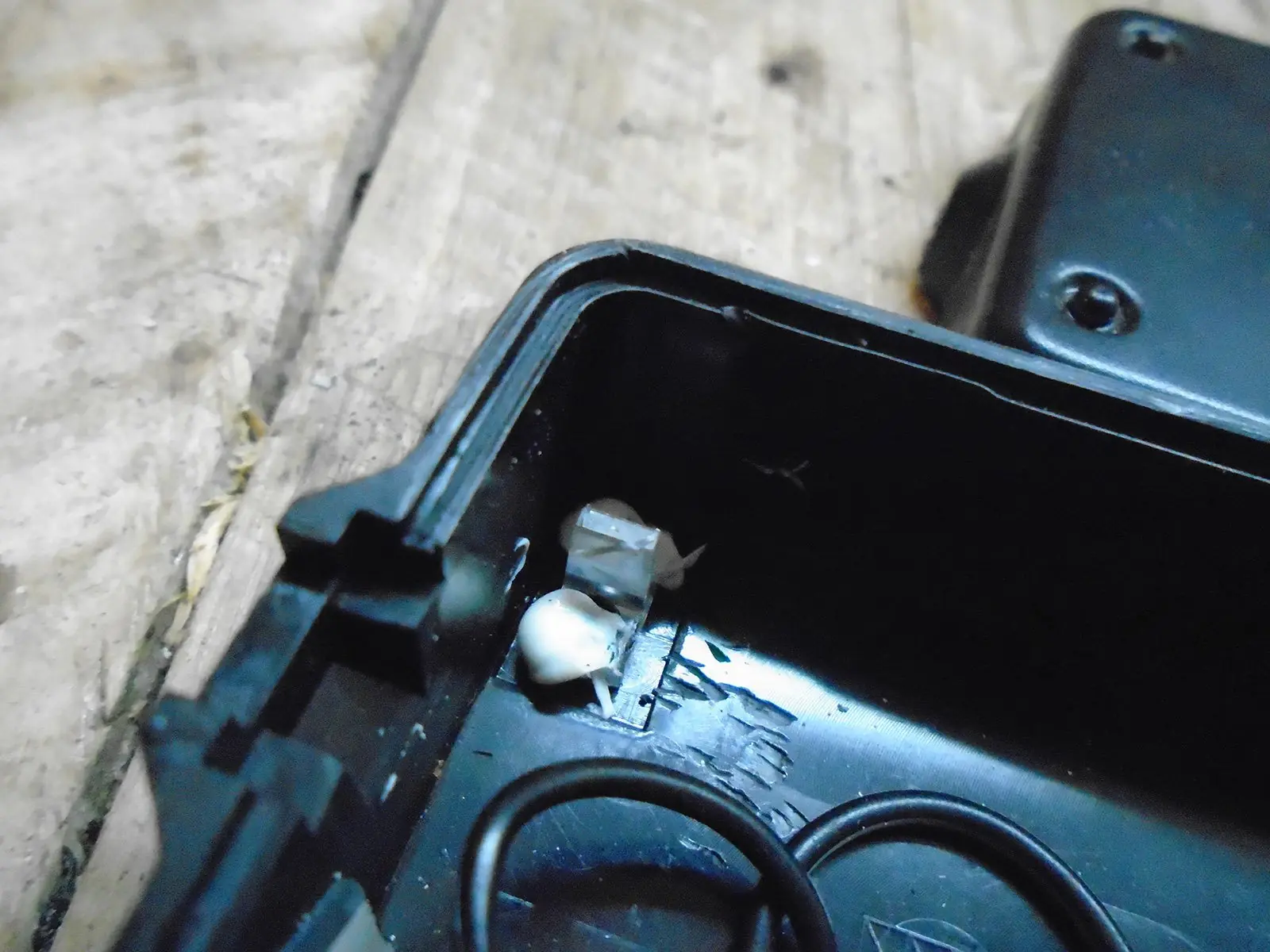

La cajita que conseguí era de una fuente de impresora, y tiene la particularidad de que tiene un plastiquito, o acrílico transparente por el cual pasa la luz, se puede ver en el rincón inferior derecho

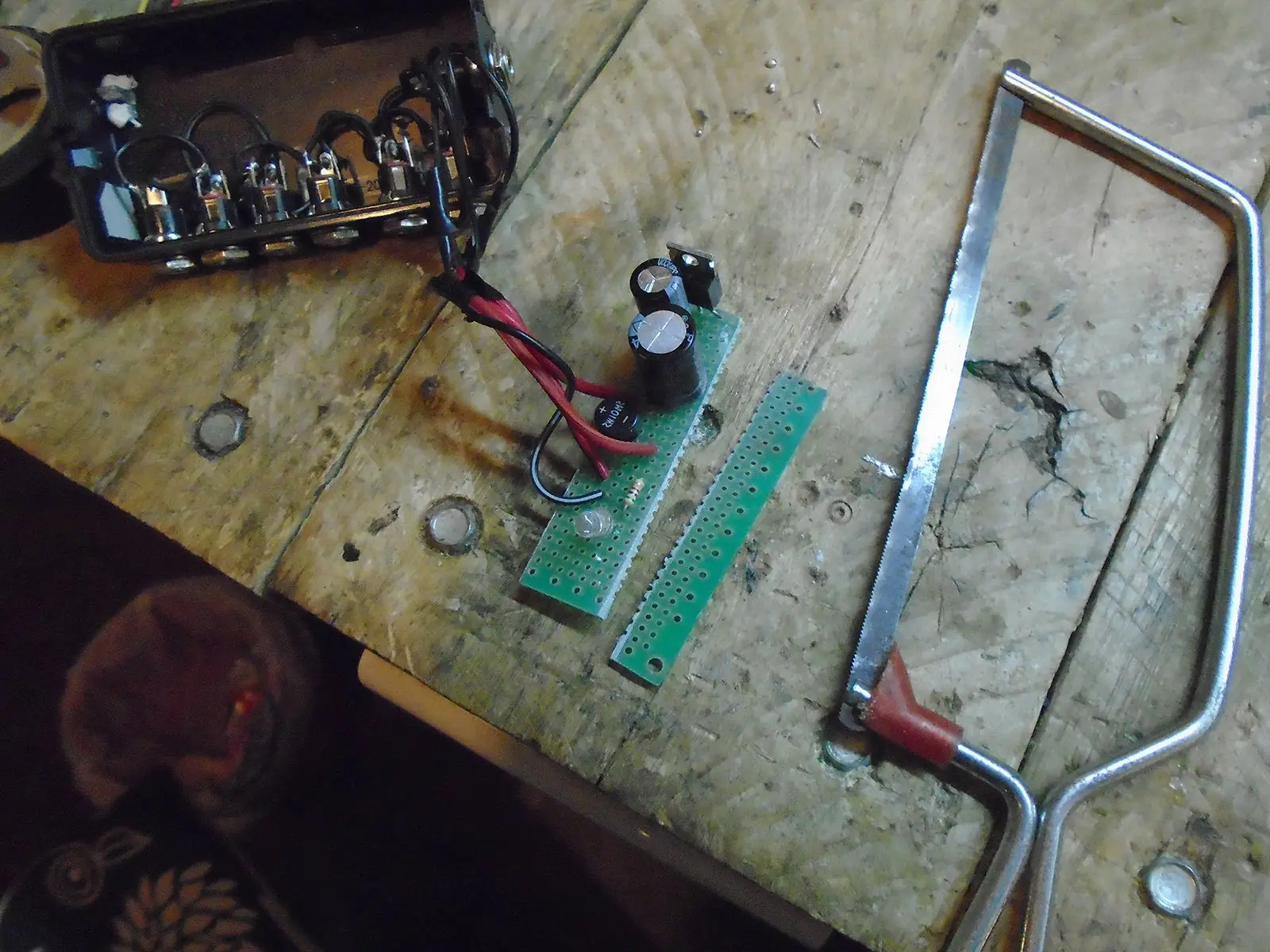

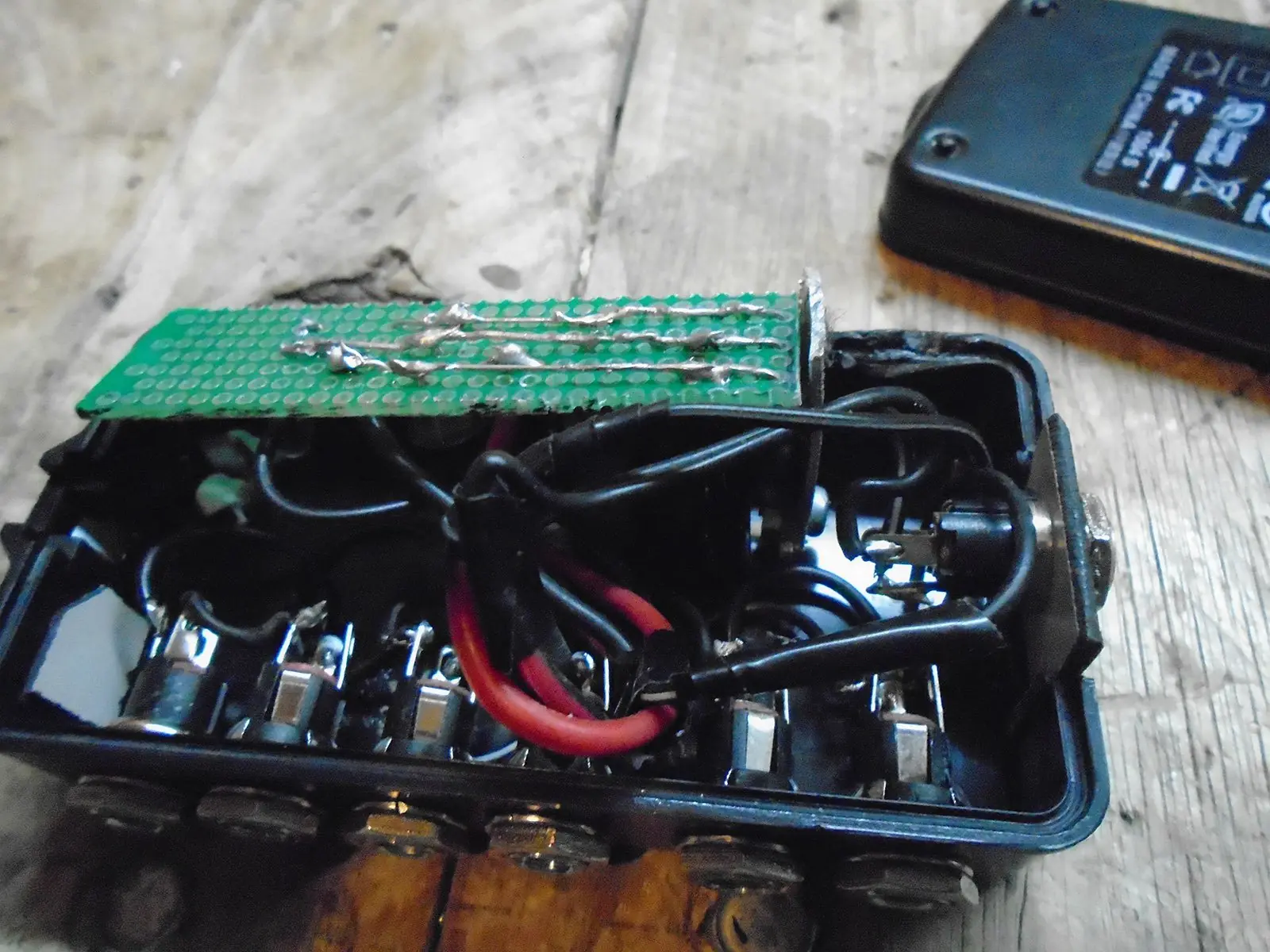

No entra, corto un poco mas la placa..
Fuerza que entra!
Entra!

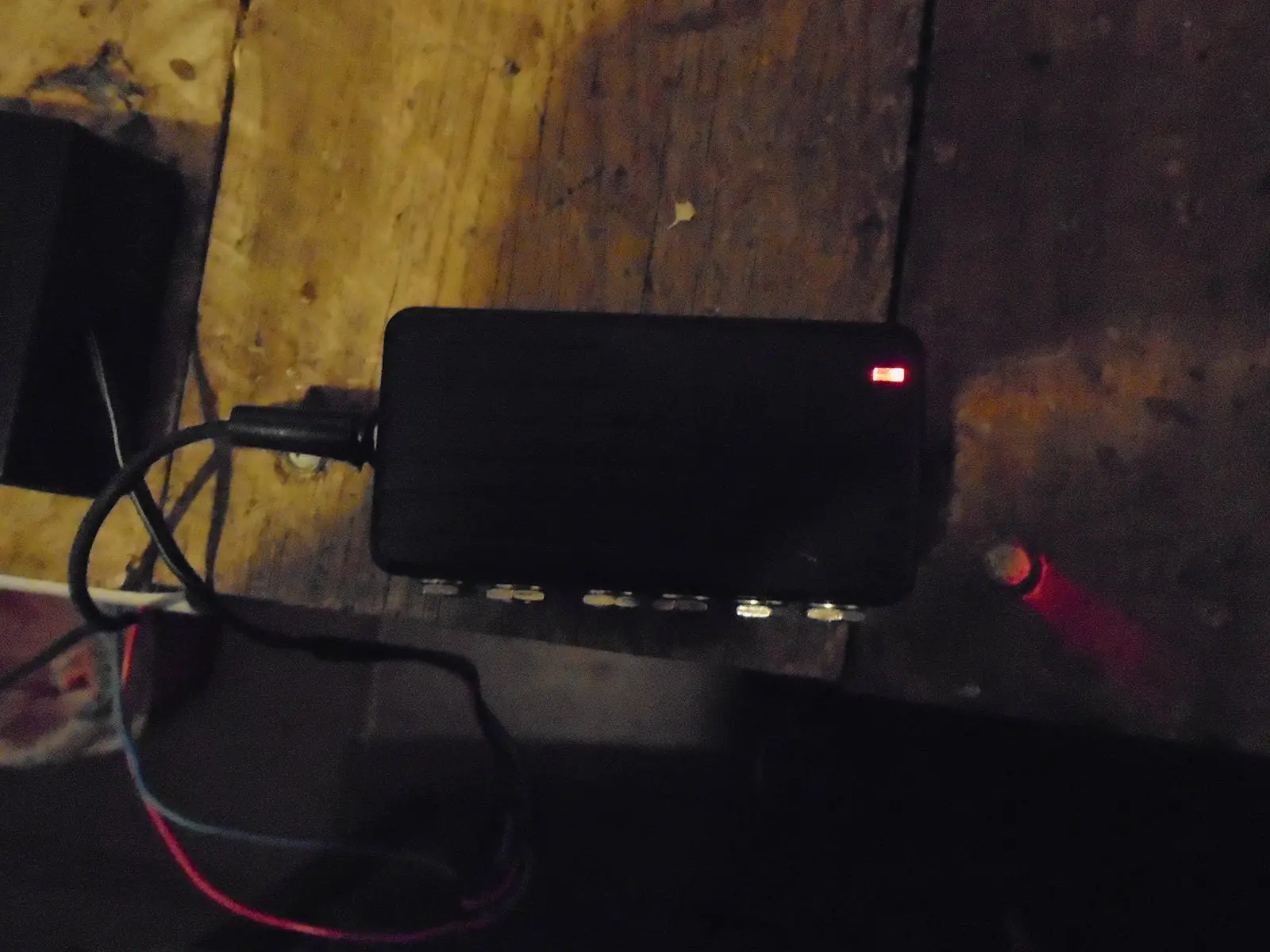

Funciona!!!

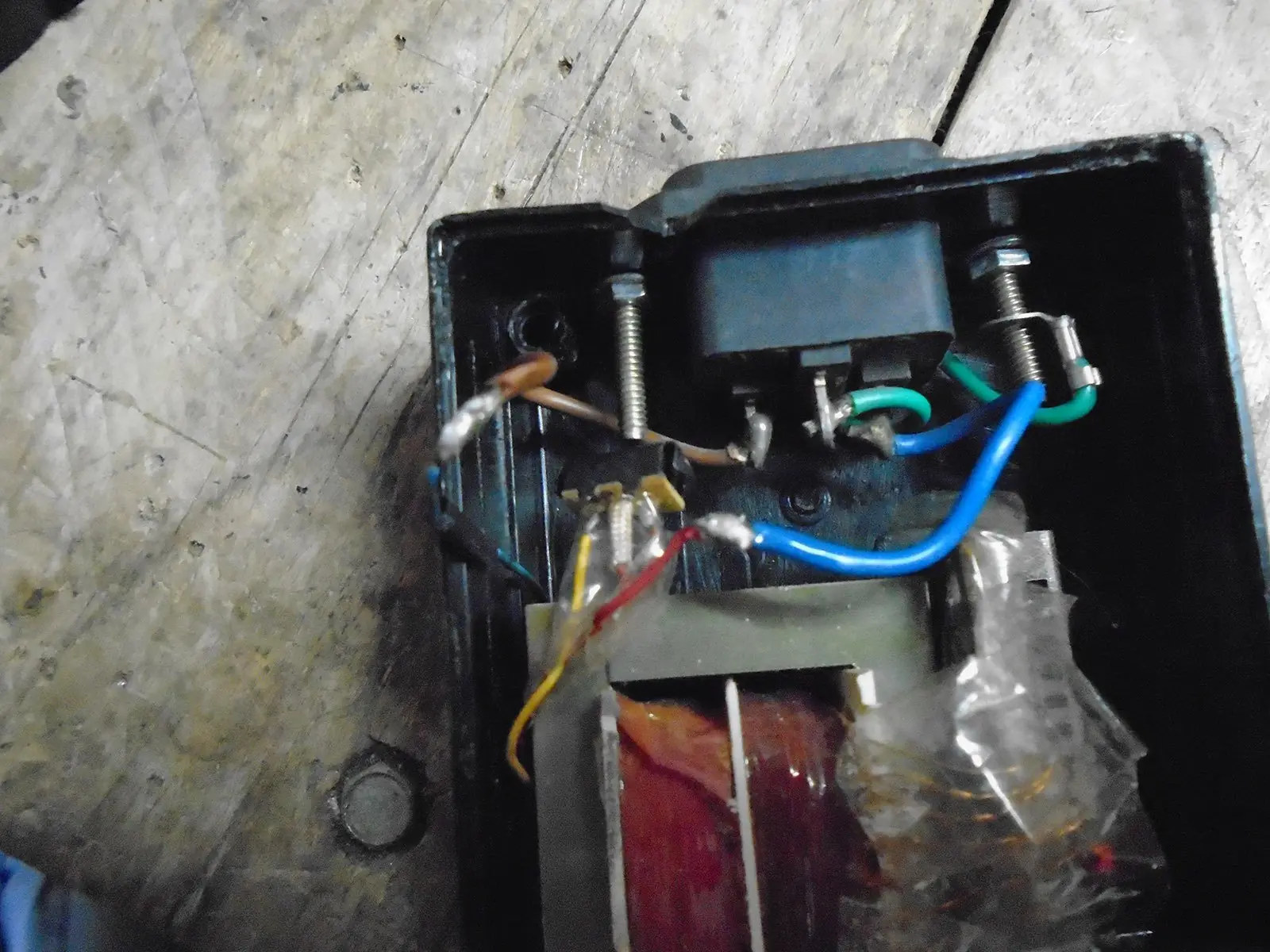

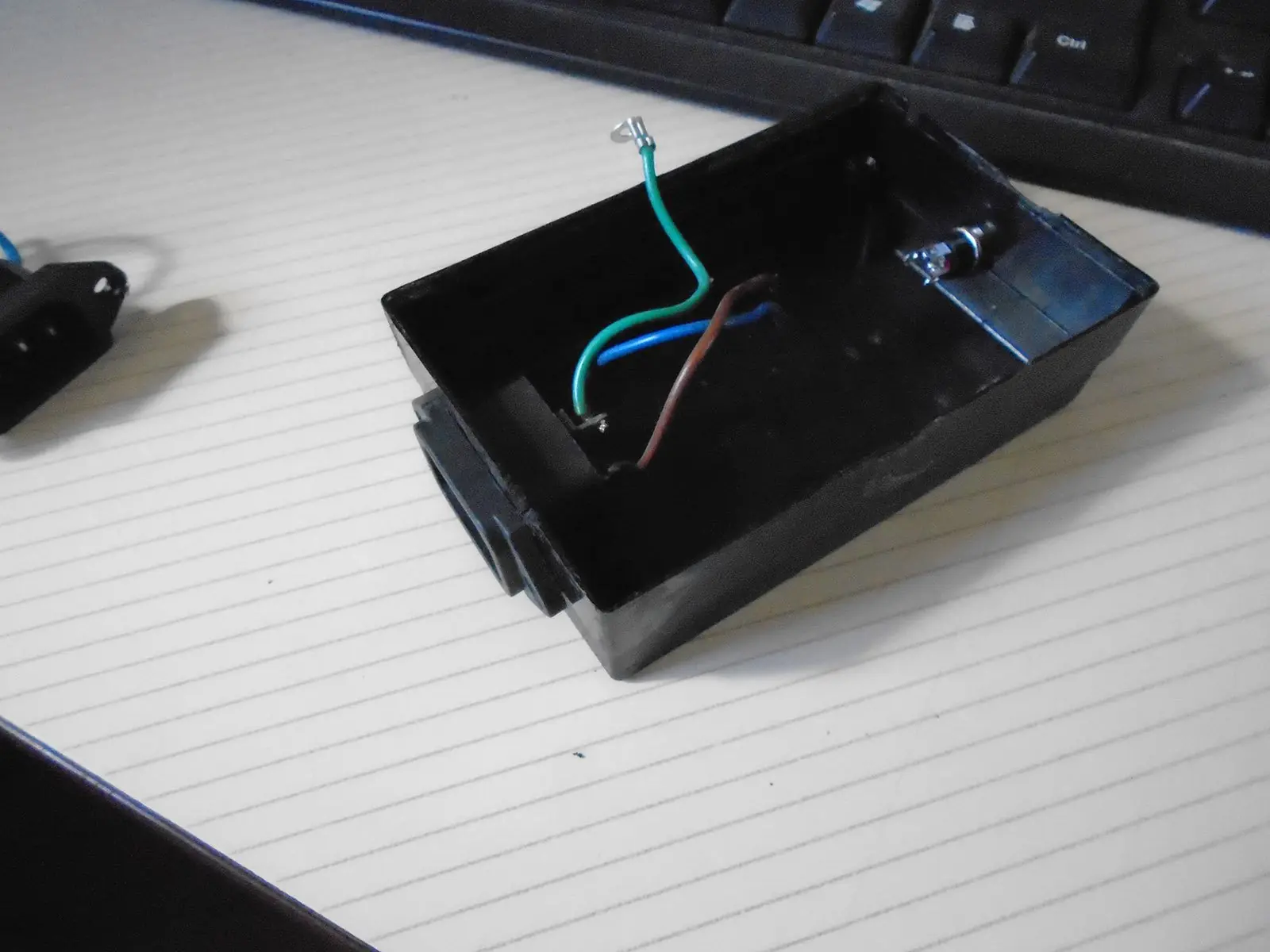

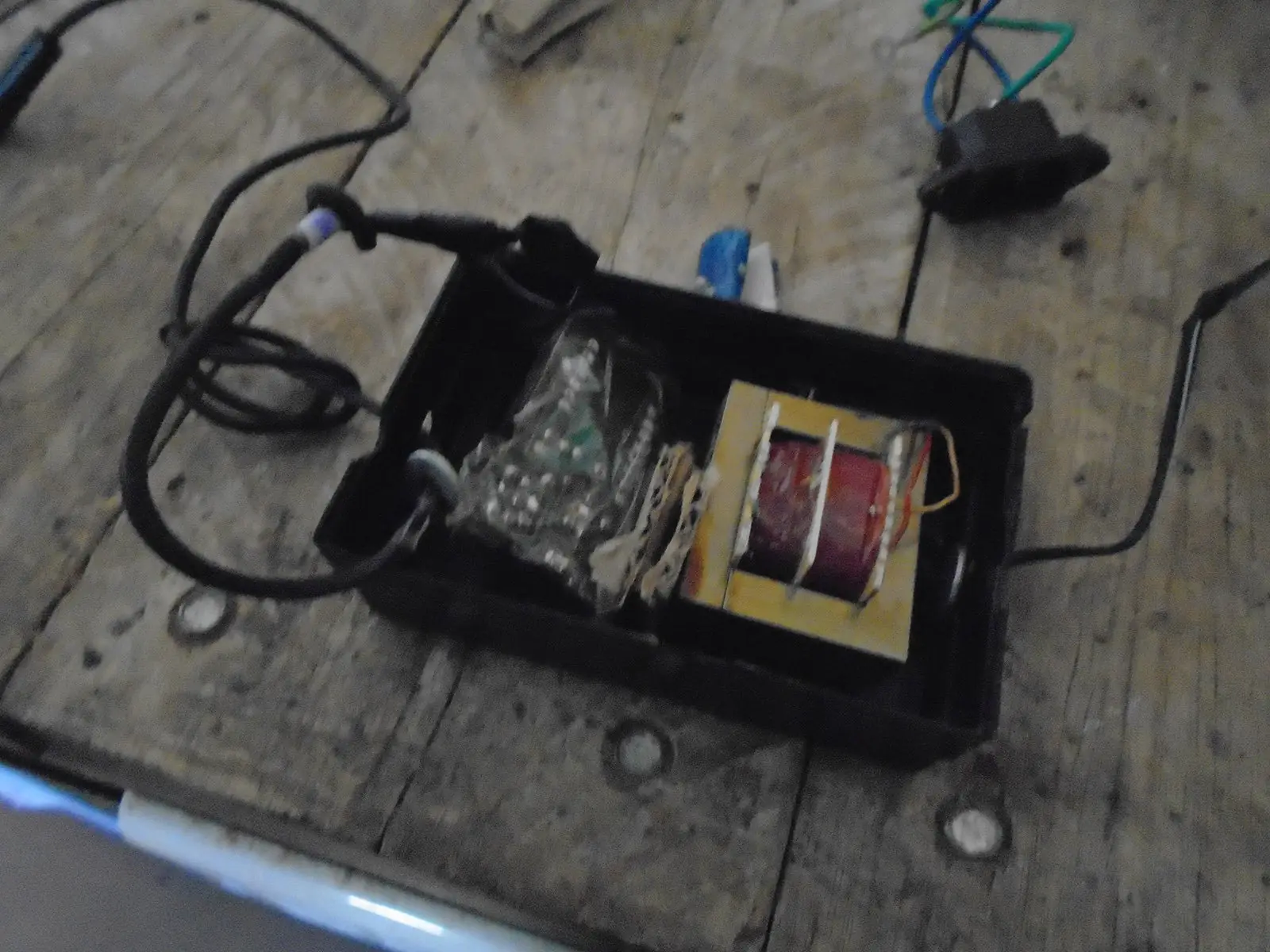

Bueno. Yo tengo 2 fuentes chinas baratas, son exactamente iguales, solo que una se me cayo una vez y se rompió el plástico (la carcaza), y esa es la que voy a usar, y ya que no tiene carcaza la pondré en otra cajita reciclada que encontré

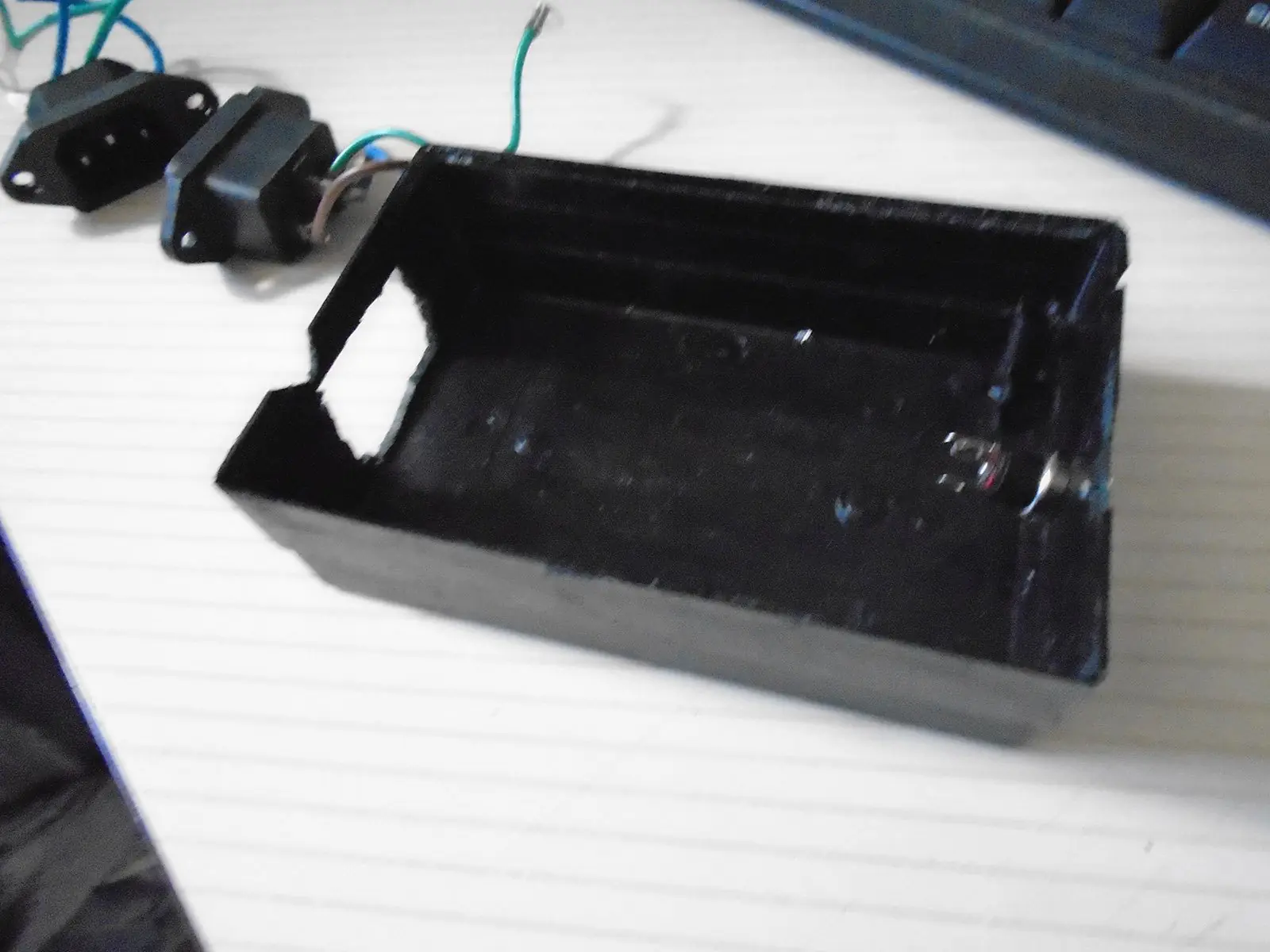

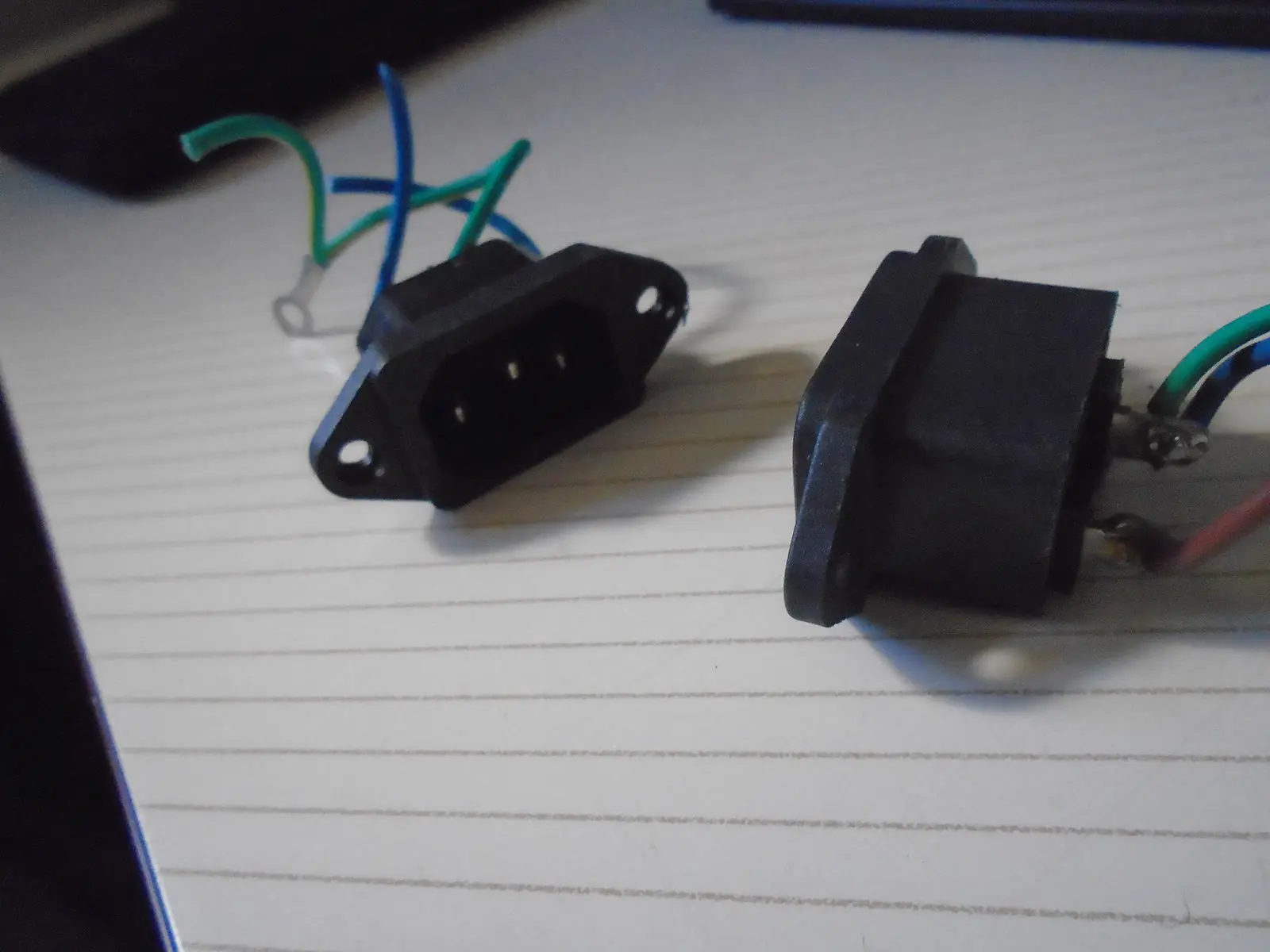

Le puse uno de estos que saque de una vieja fuente de pc, para conectar a 220, y un jack de 2.5 para la salida de 9v (en realidad 13.61v jajaja)
Sueldo y aisló bien

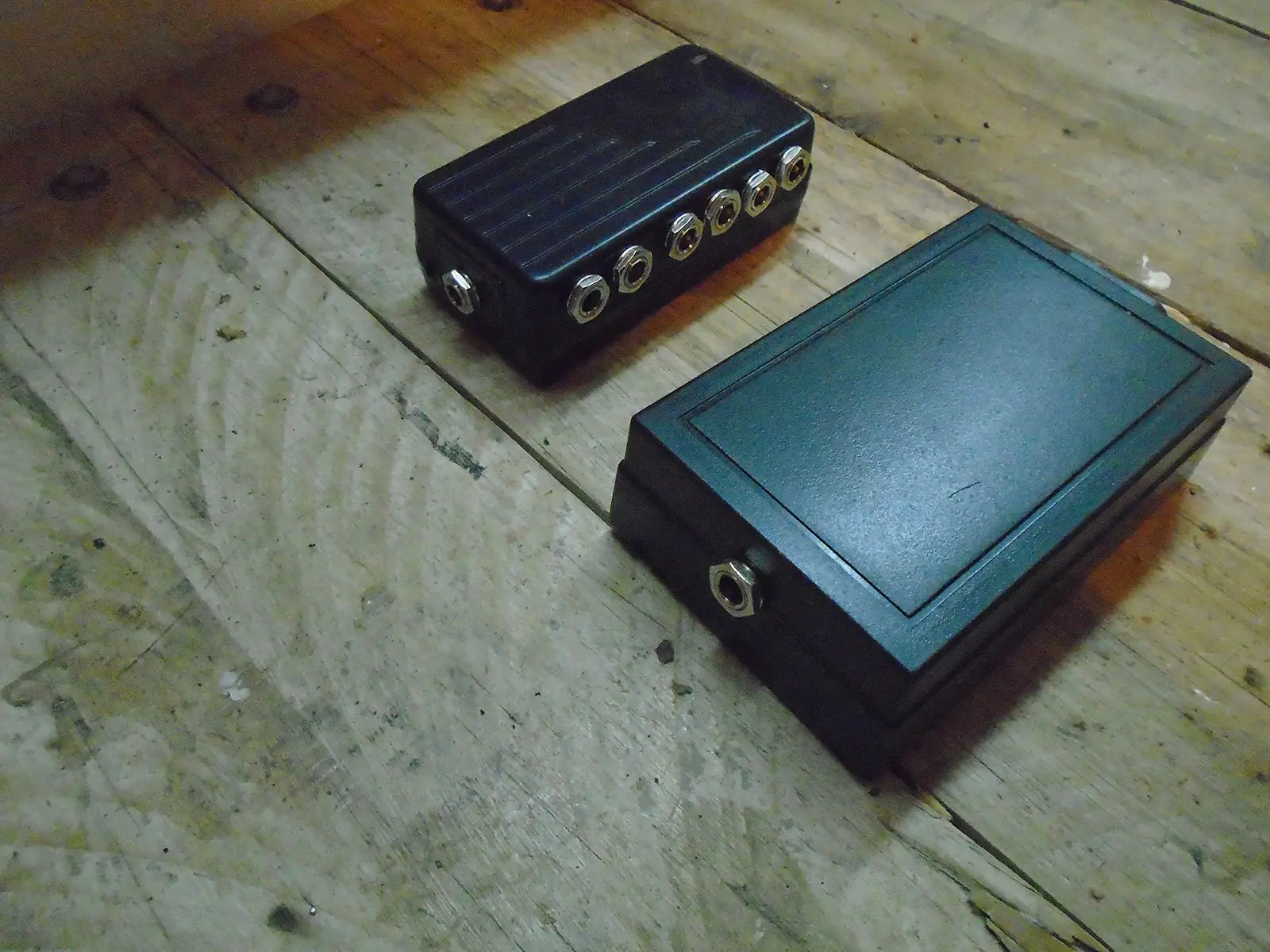

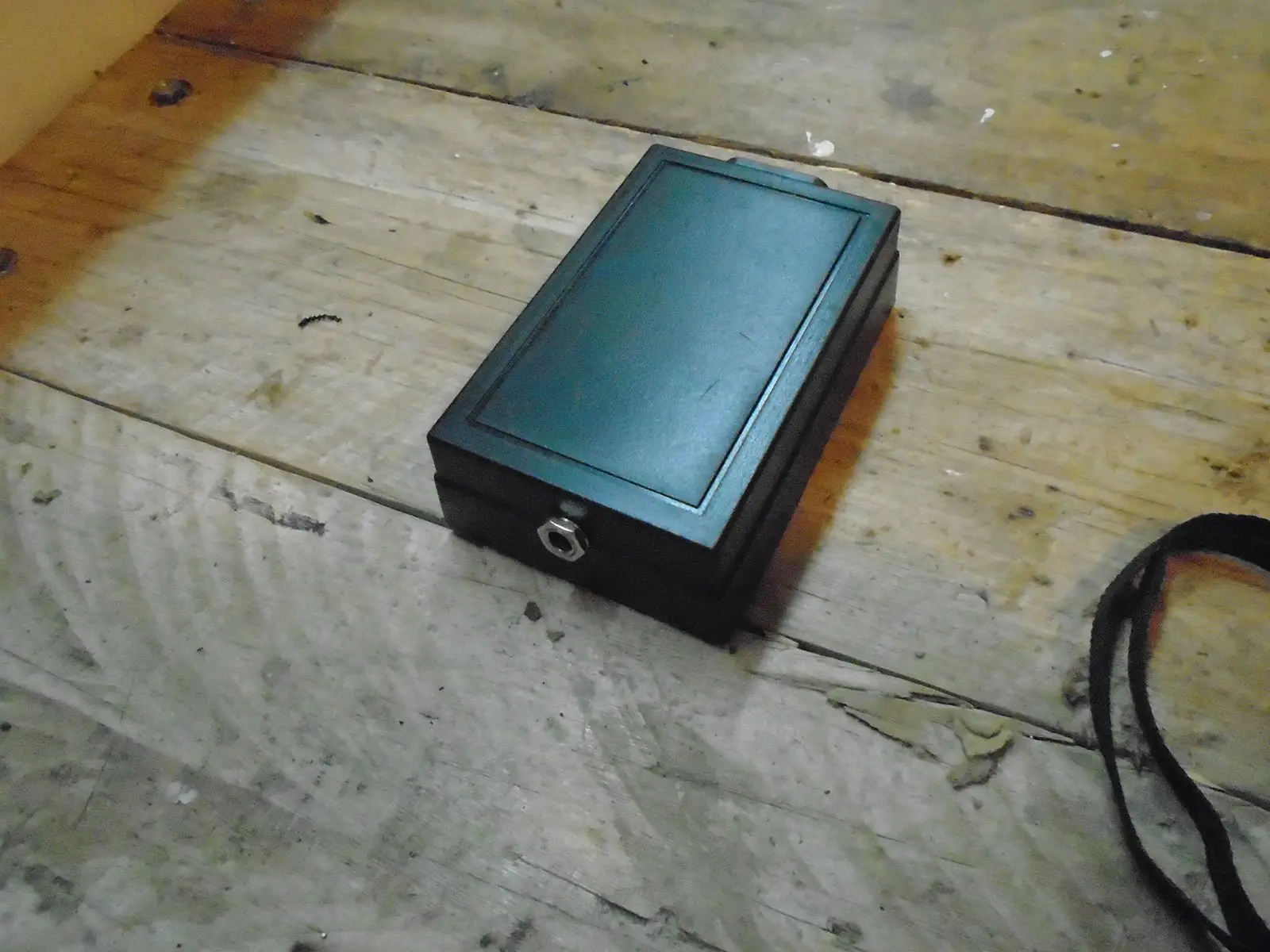

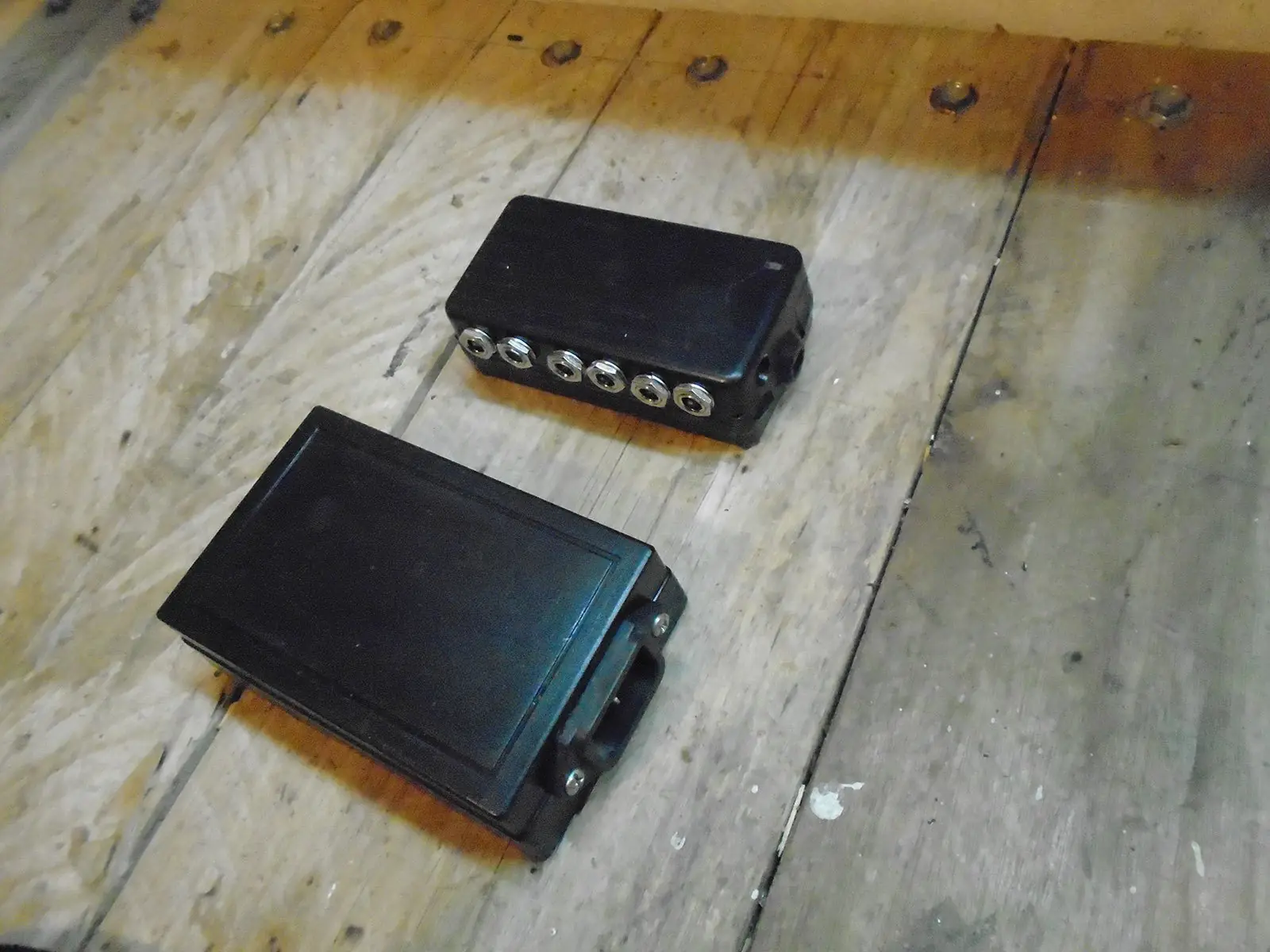

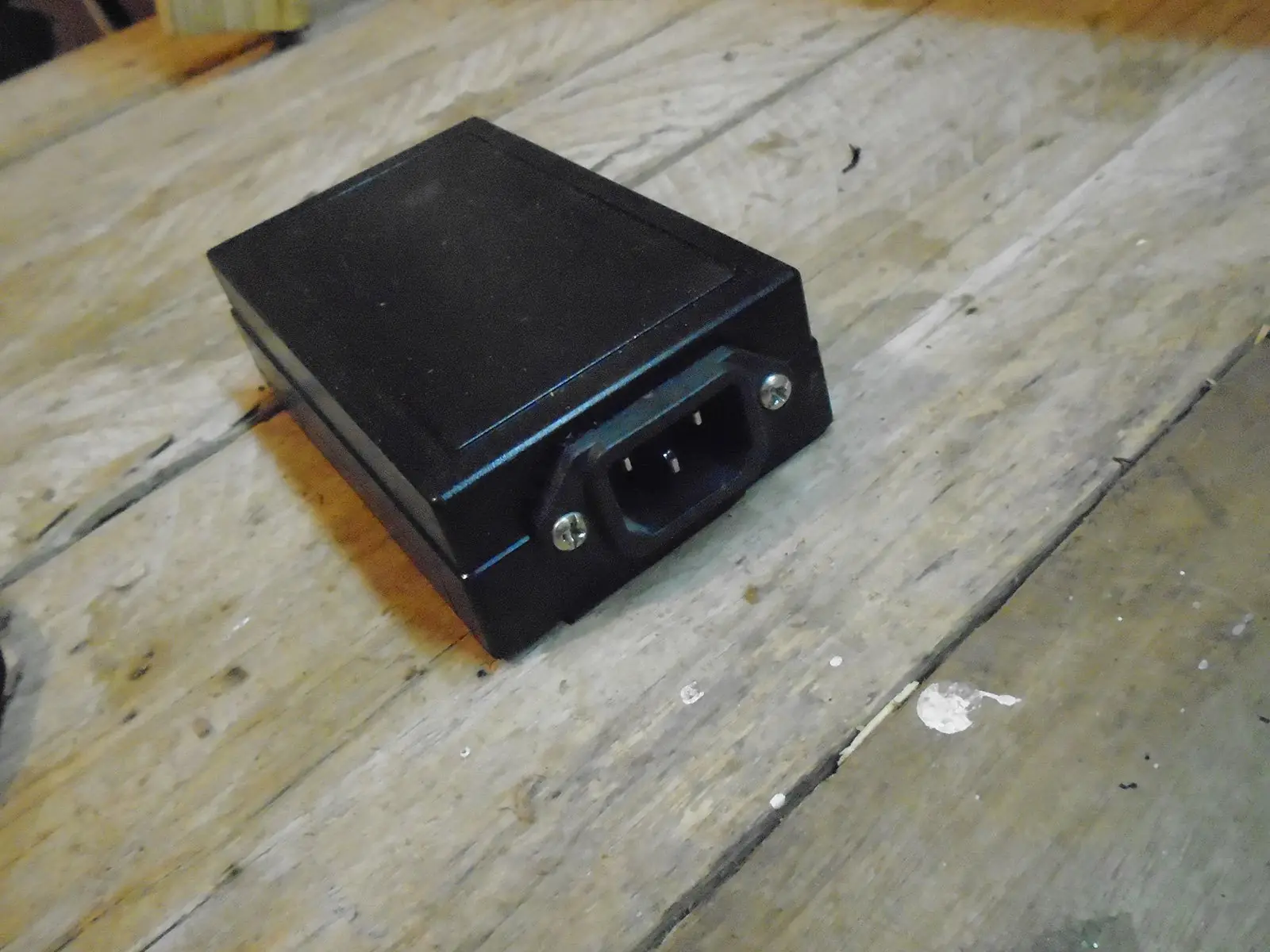

y así quedo

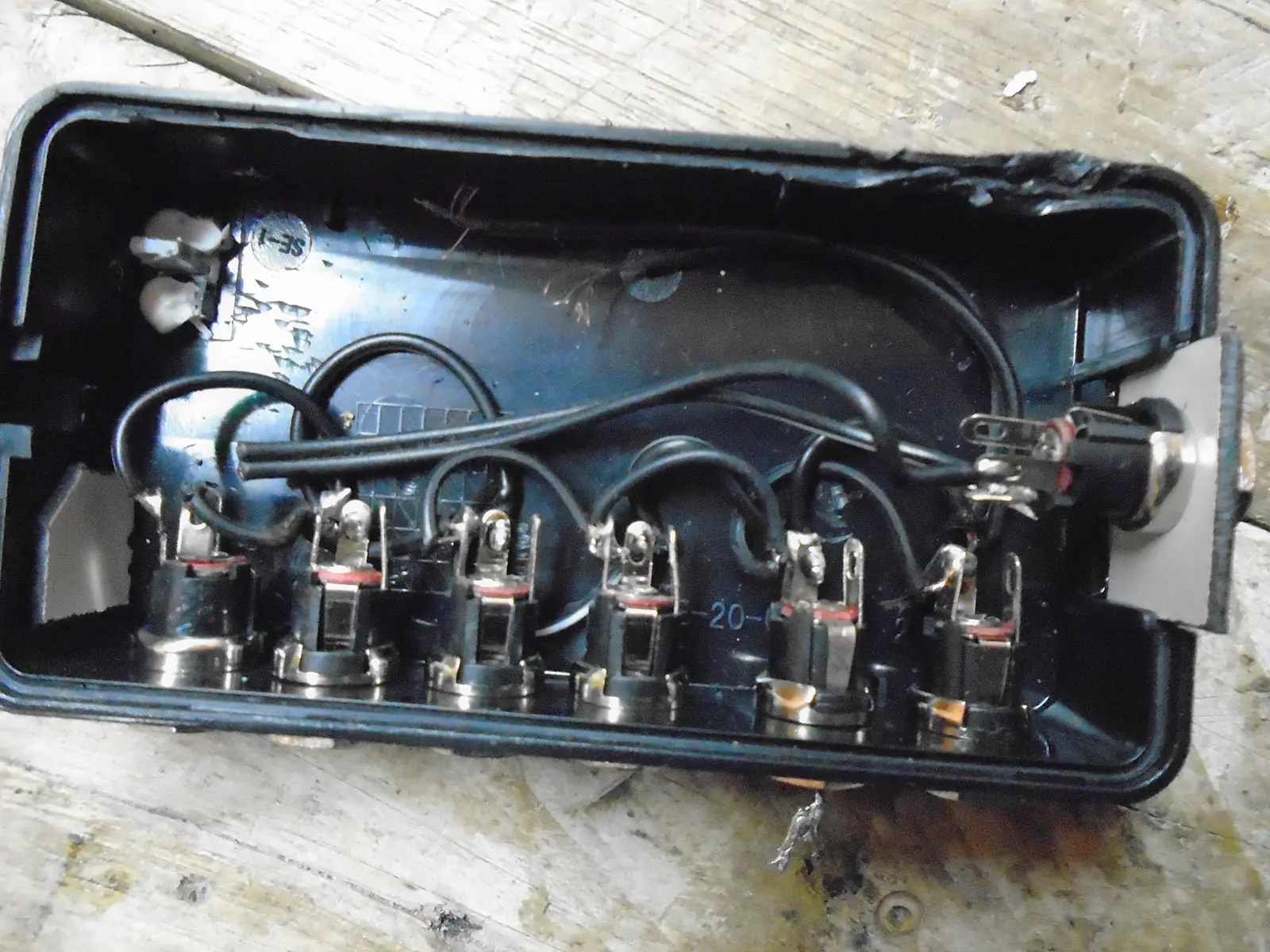

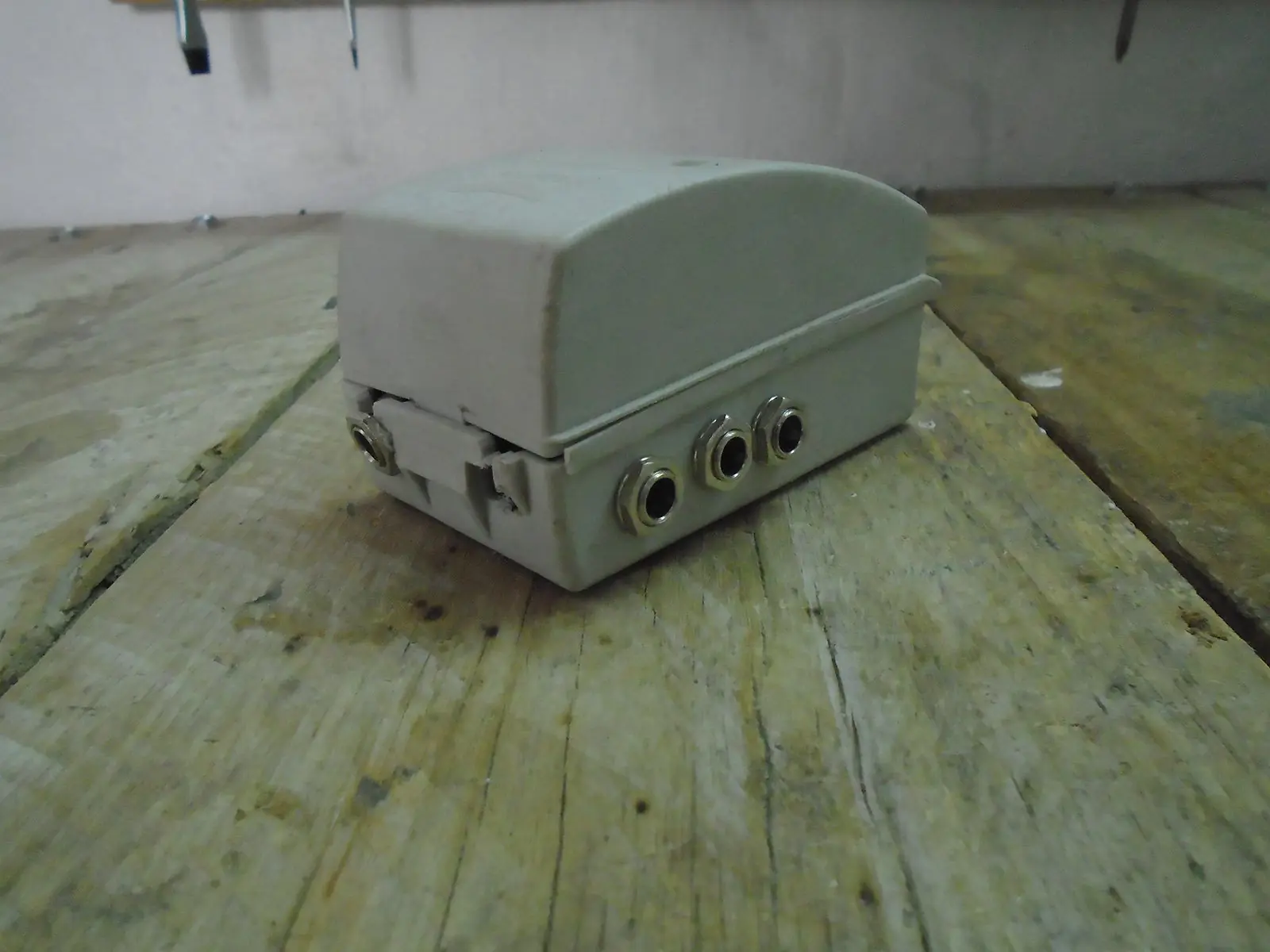

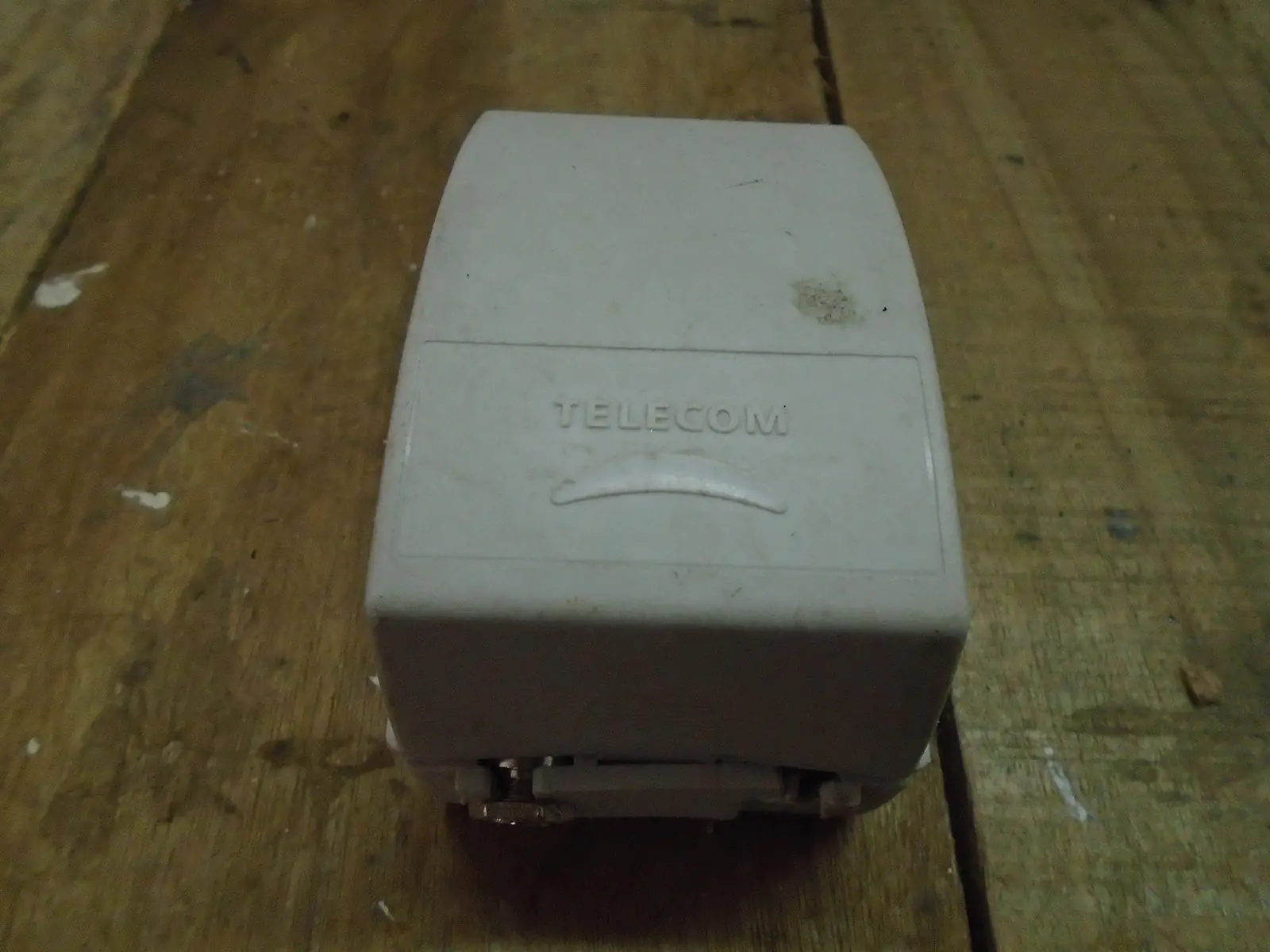

Esta es otra que hice anteriormente, en una cajita choripaneada de una conocida compania telefonica
tiene solo 3 salidas, también use jacks de 2.5 mm

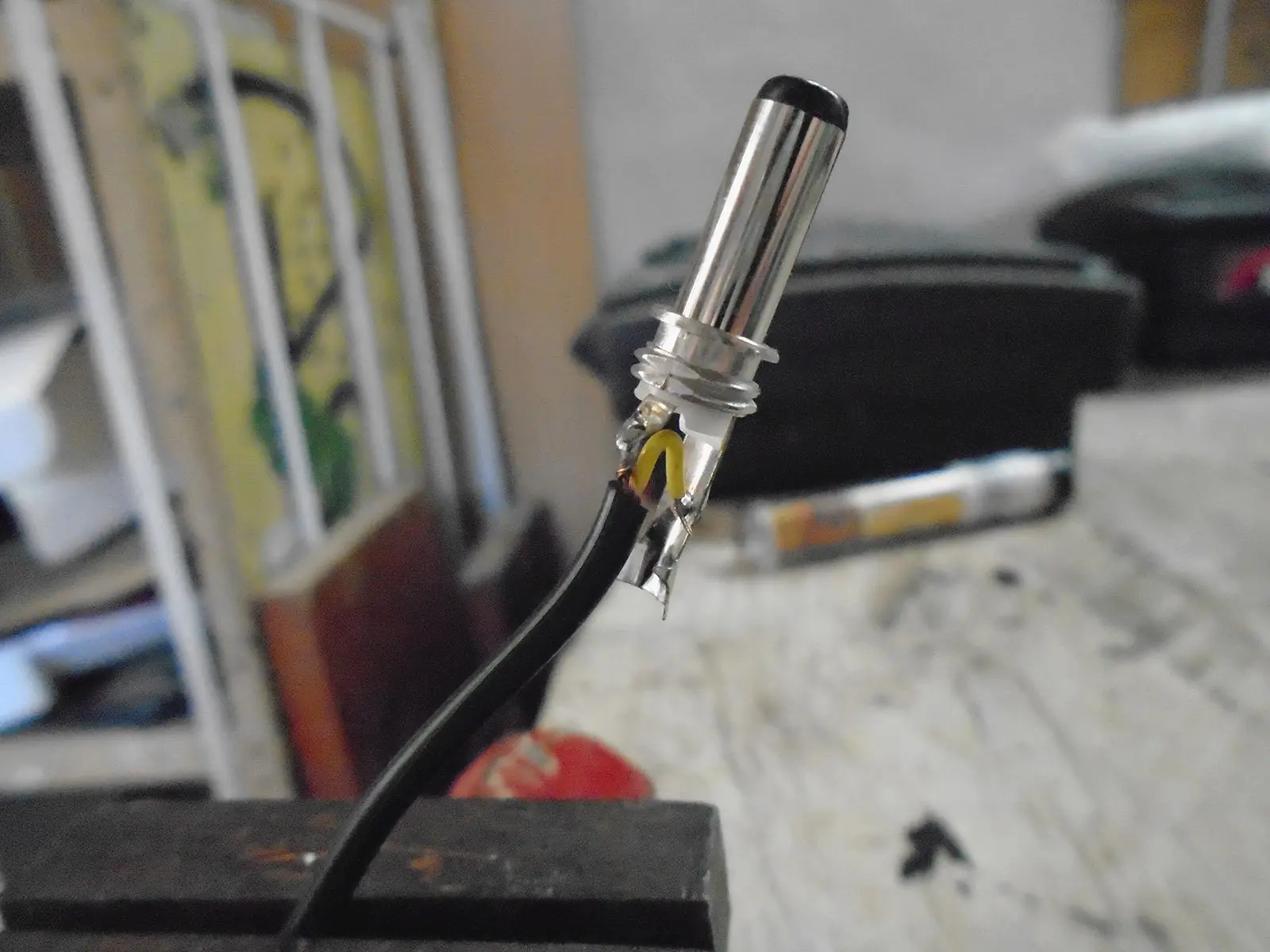

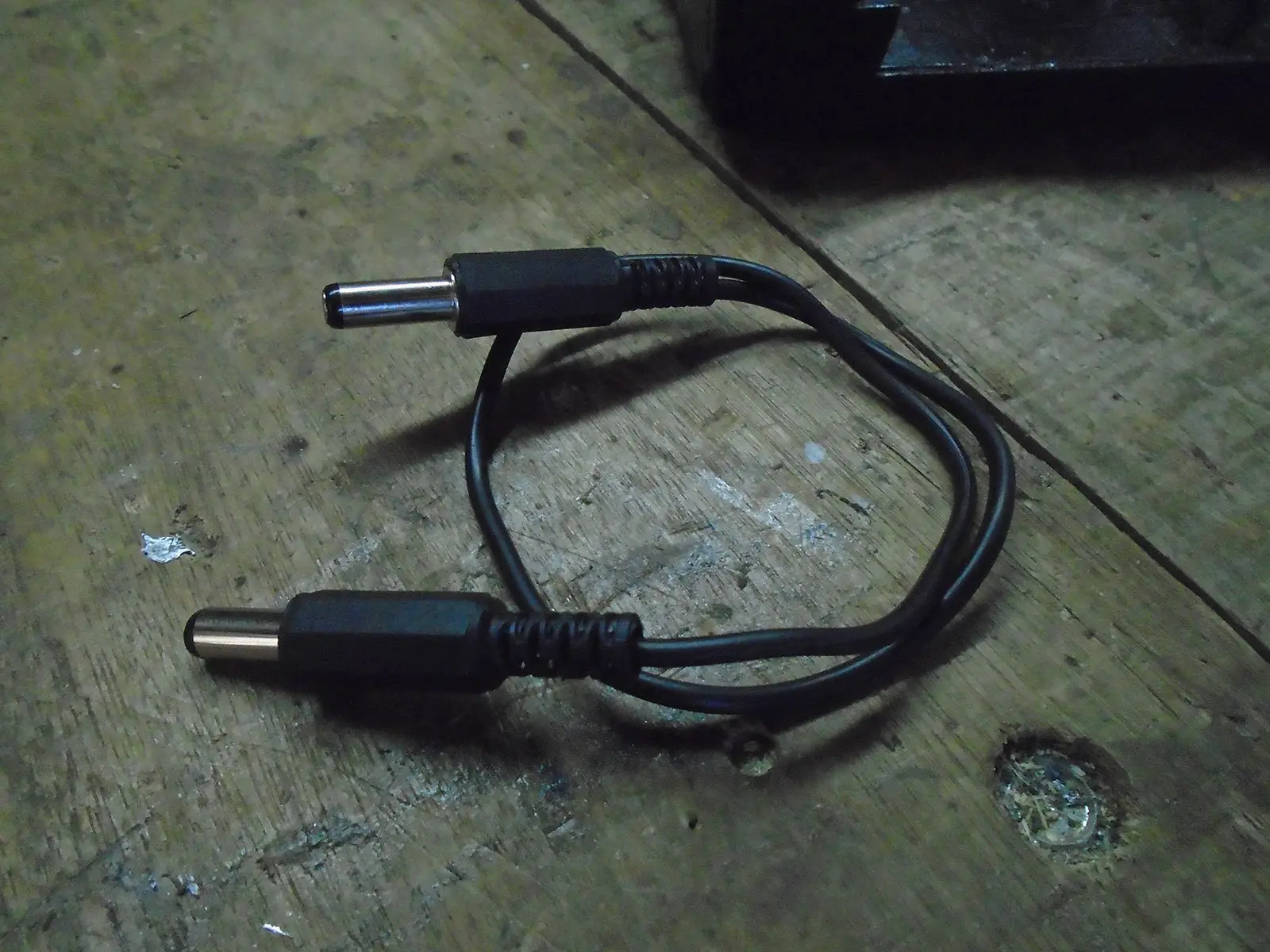

Solo queda hacer los cables, soldar plugs de 2.5 mm
y ya fijas (con abrojo) en su lugar de trabajo
Eso es todo, si se animan a hacer una de estas me cuentan como les fue, y si necesitan ayuda no duden en escribirme.
Gracias por pasar por este sexto post titulado "DIY NSR"
..un espacio para arreglar, romper y mantener entretenido a cualquier taringuero oseoso.
