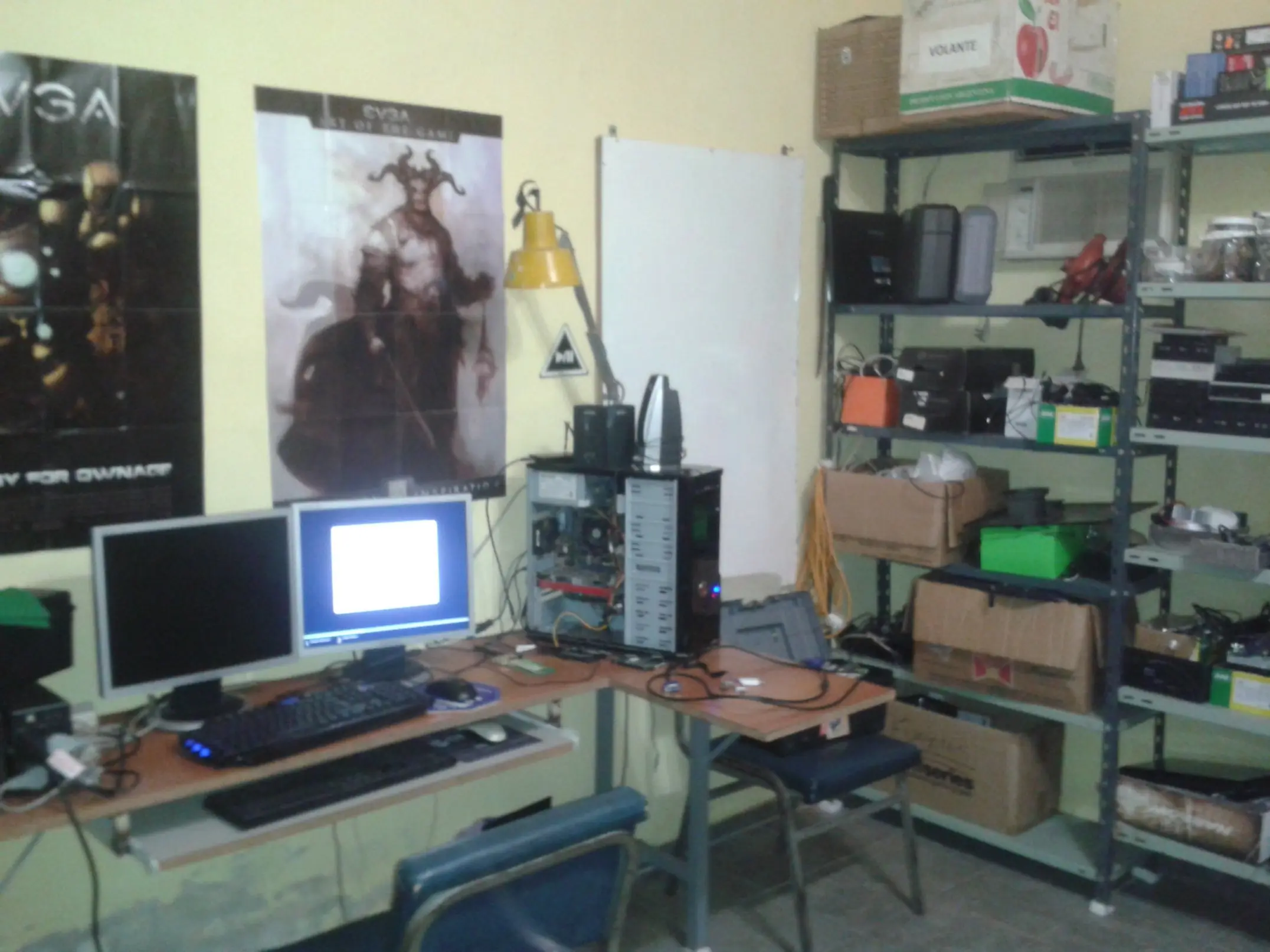

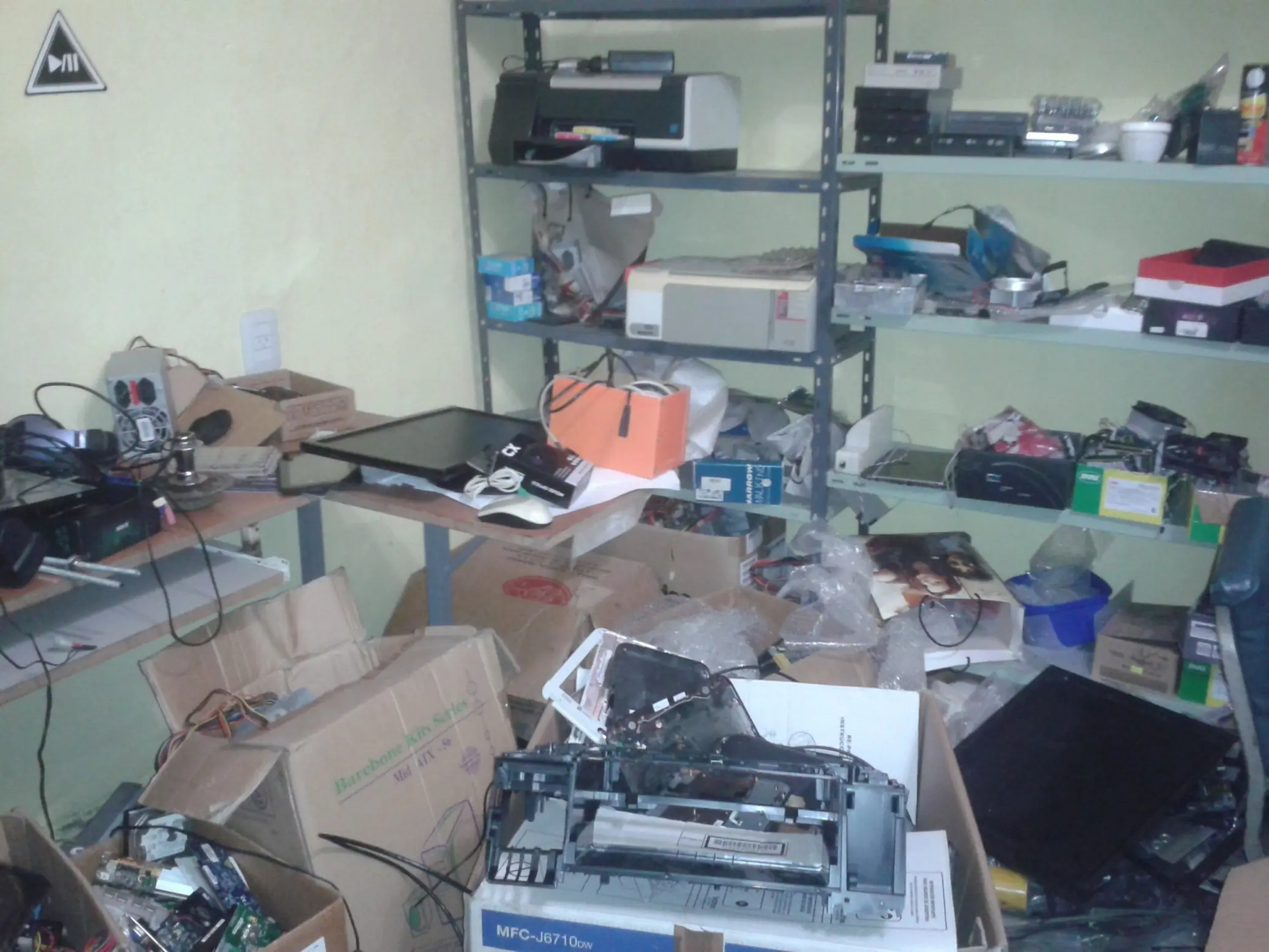

Linces! he estado acomodando el taller, ordenando cajas, tirando cosas que con el tiempo se fueron acumulando y me dí con que tenía un teclado Lenovo con funda para una tablet.

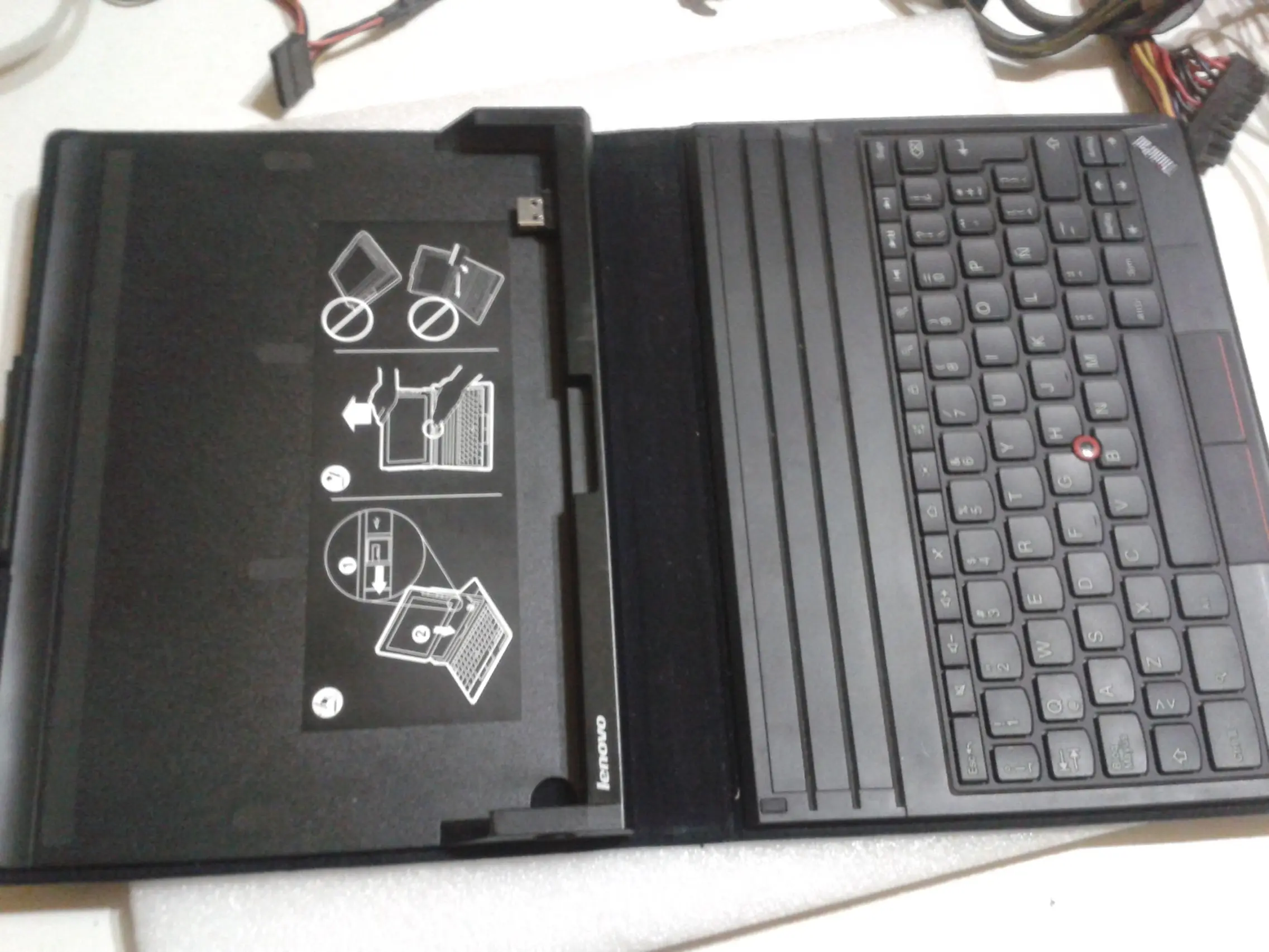

Este es el tecladito con la funda...
La tablet funciona y la tengo en uso con aplicaciones para testear redes inalámbricas y algún que otro experimento con andriod que por ahí se me ocurre para matar la curiosidad. Pero el teclado no funcionaba, seguramente por algún cable o contacto con problemas.
Ya que no uso el teclado pensé en "reciclarlo", cambiar el cable y emplearlo para tener un mini-teclado usb con cable corto para probar en netbooks, televisores, PC o cualquier proyecto que tenga ganas de hacer.
A desarmar!

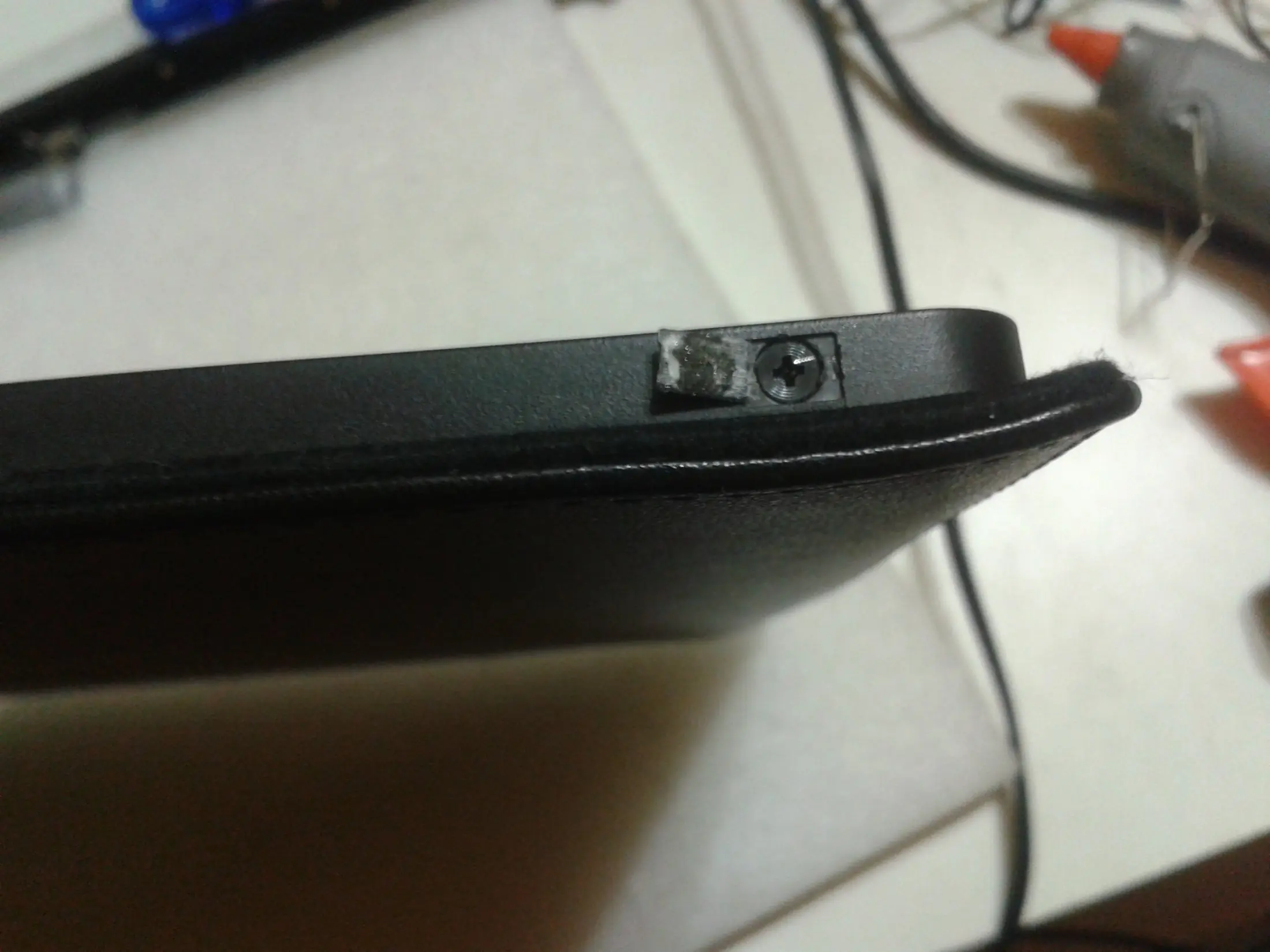

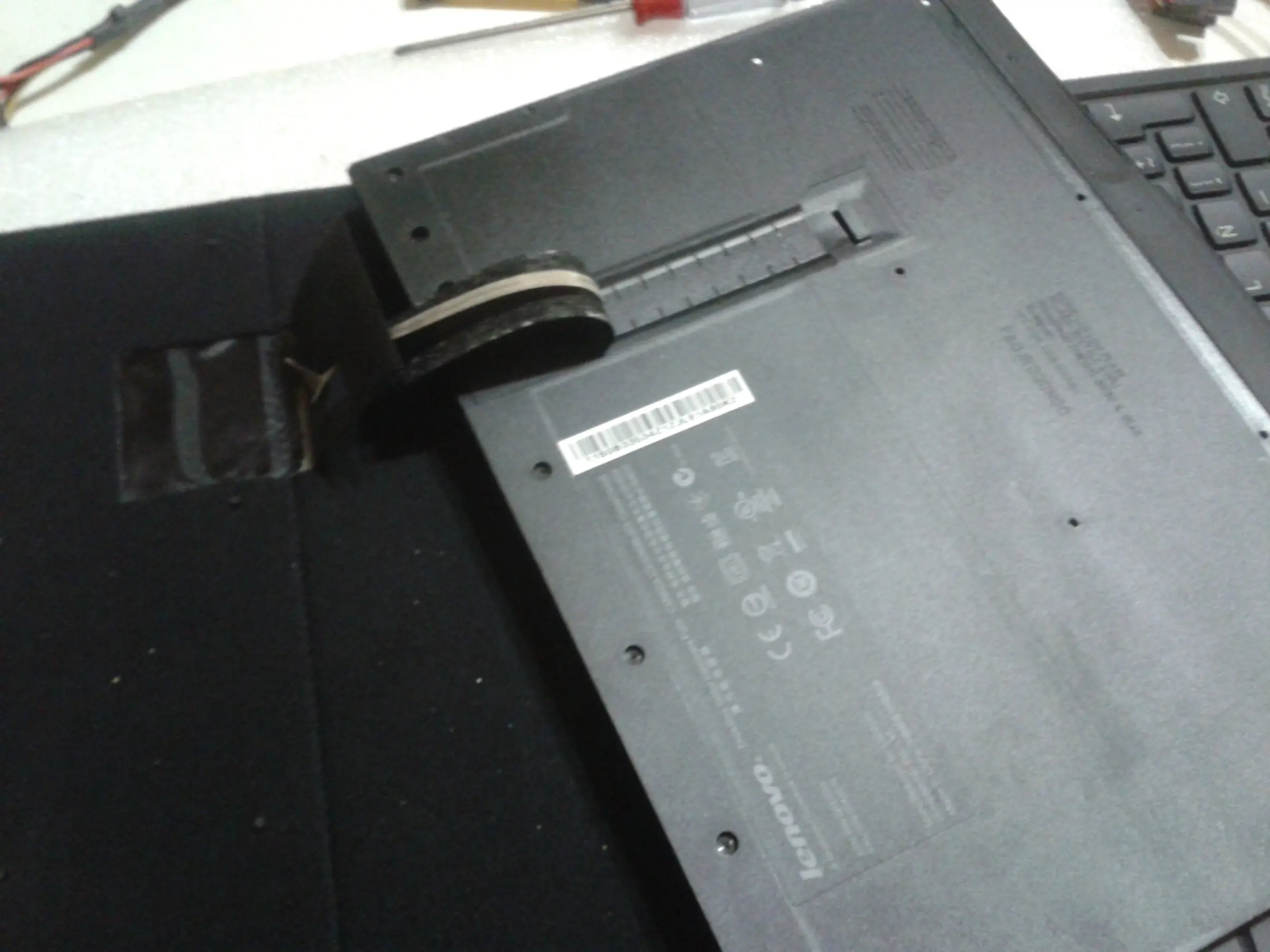

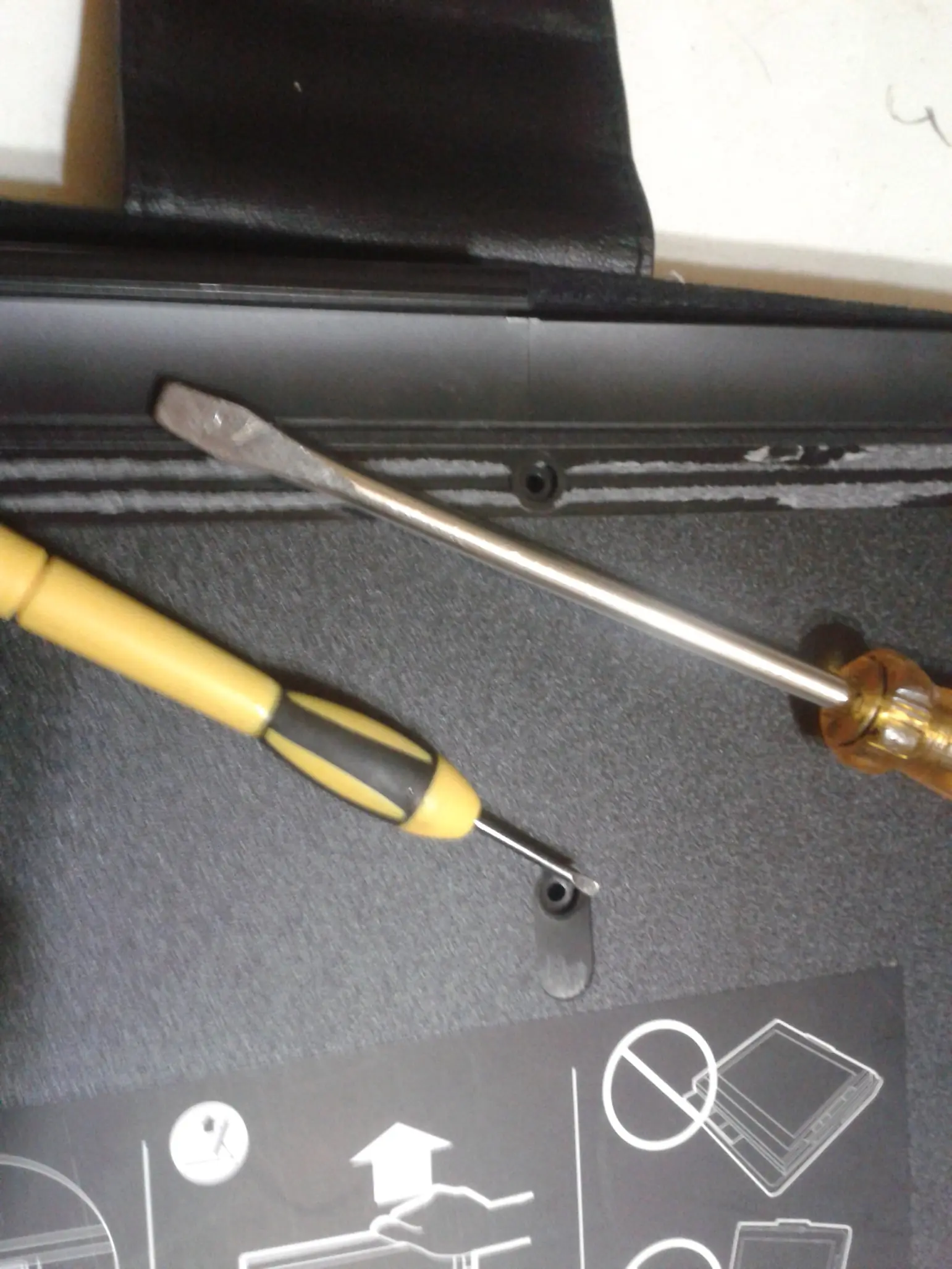

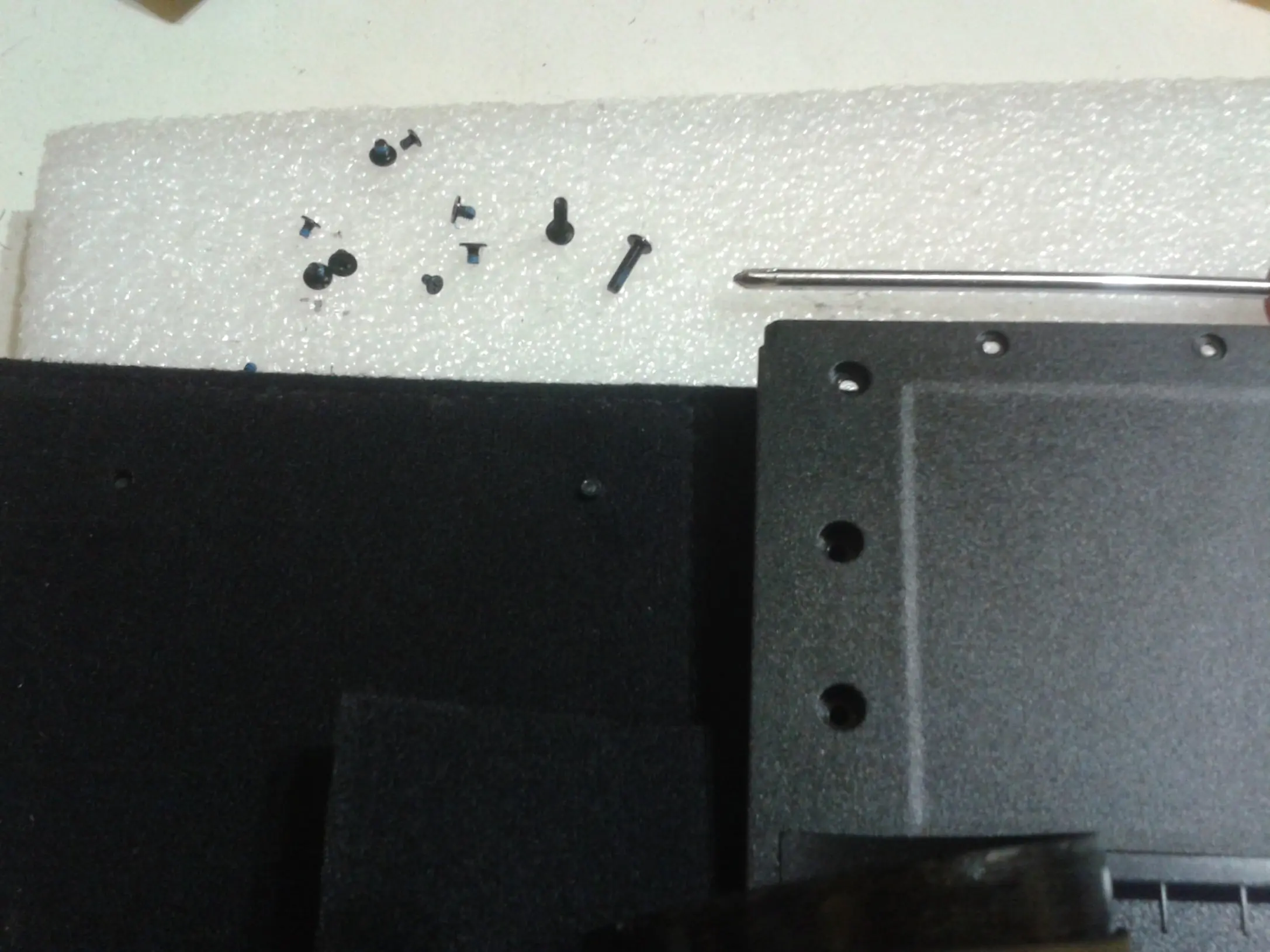

Saco los tornillos escondidos

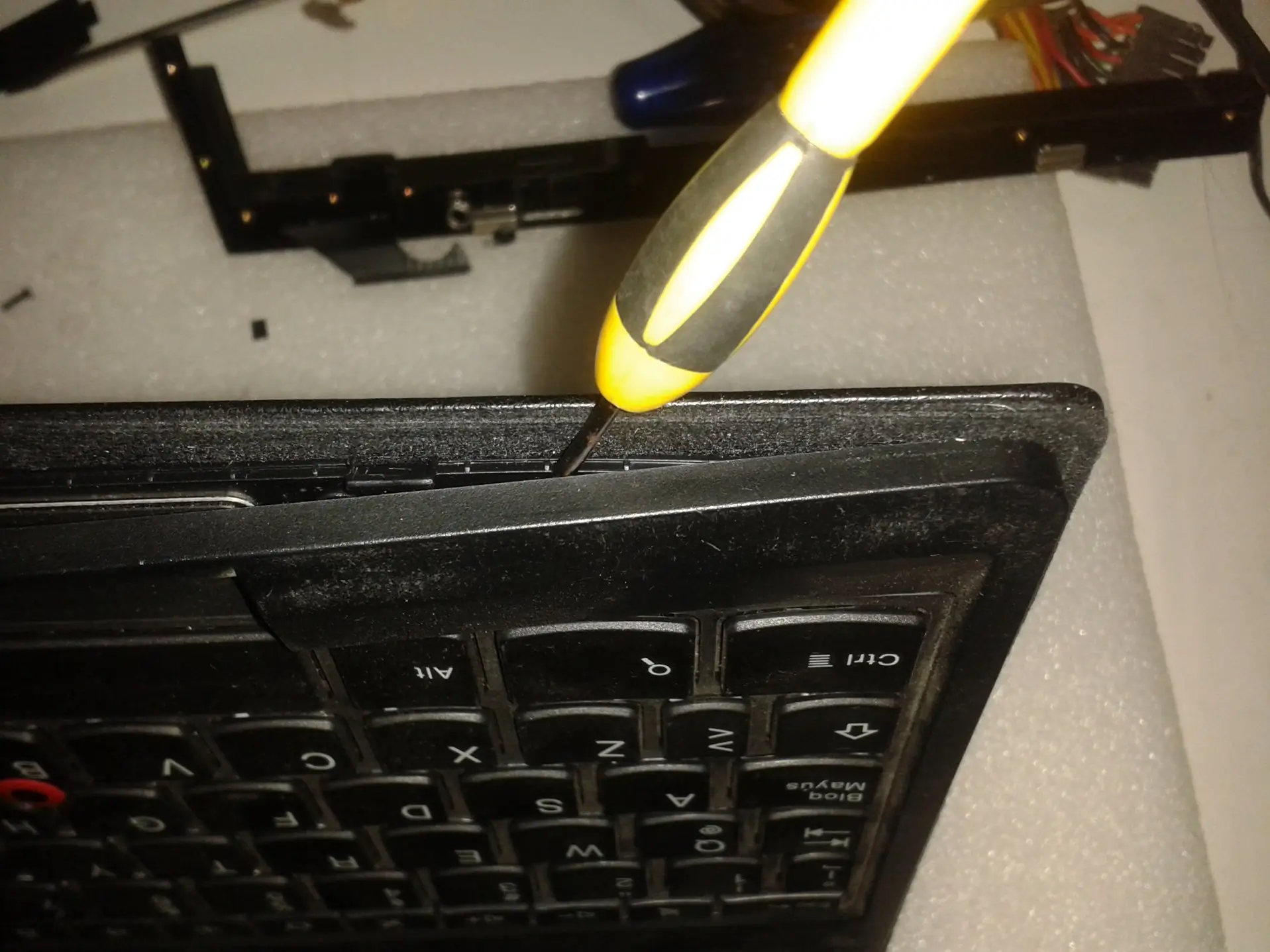

Una vez extraídos despego el plástico guía del cable flex que va al conector USB

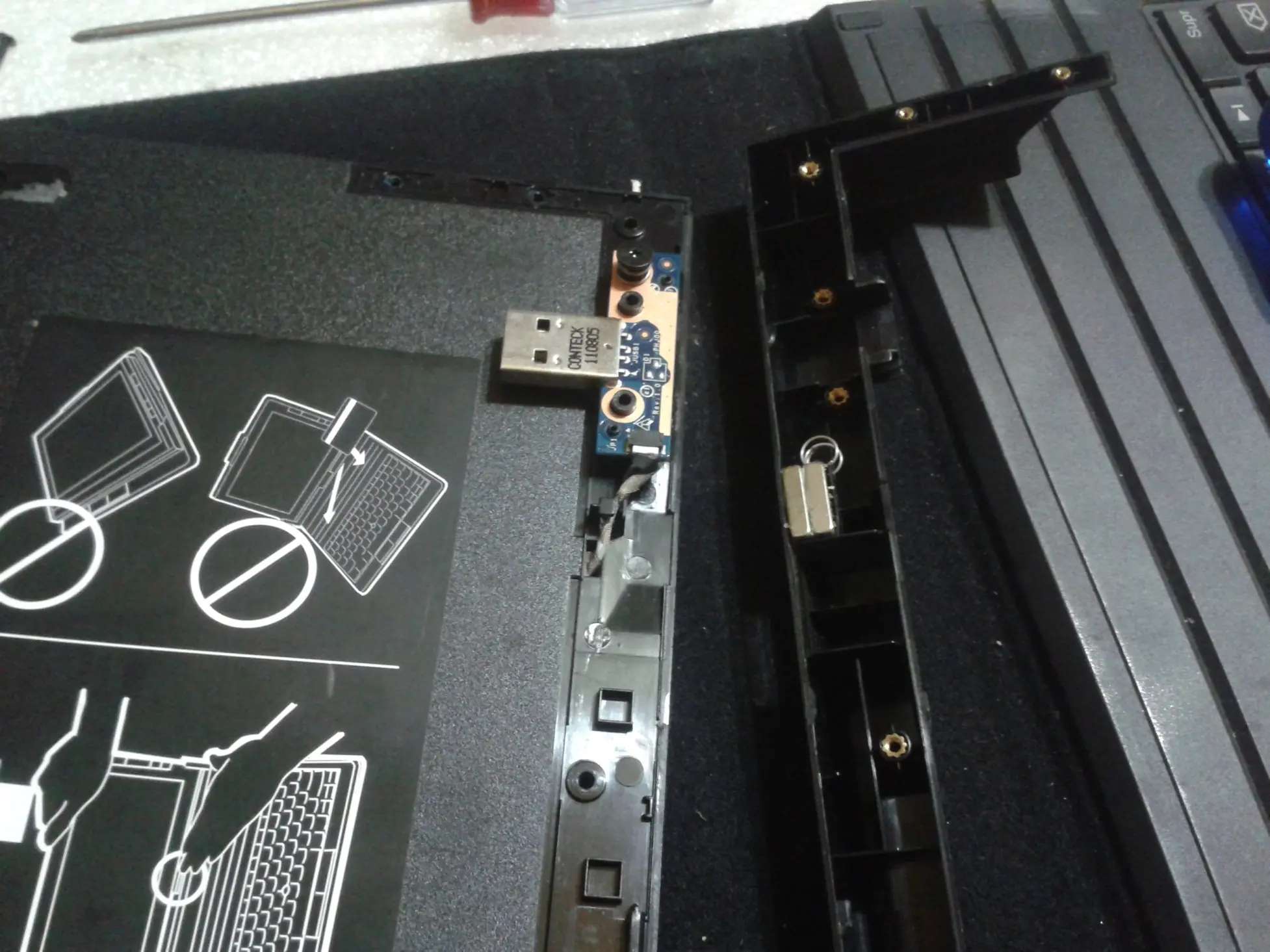

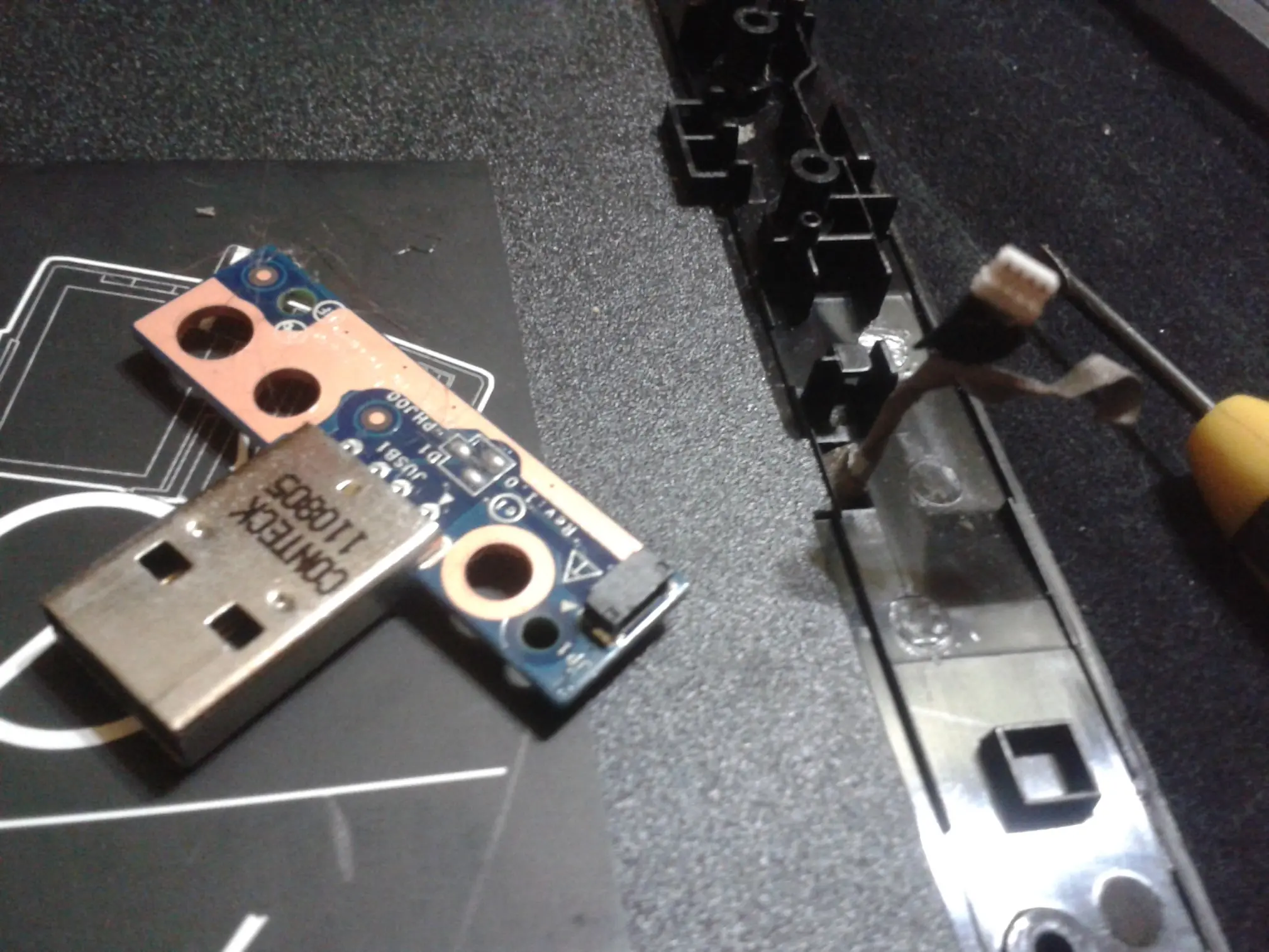

Este es el conector USB donde apoya la tablet directamente
Lo sacamos...

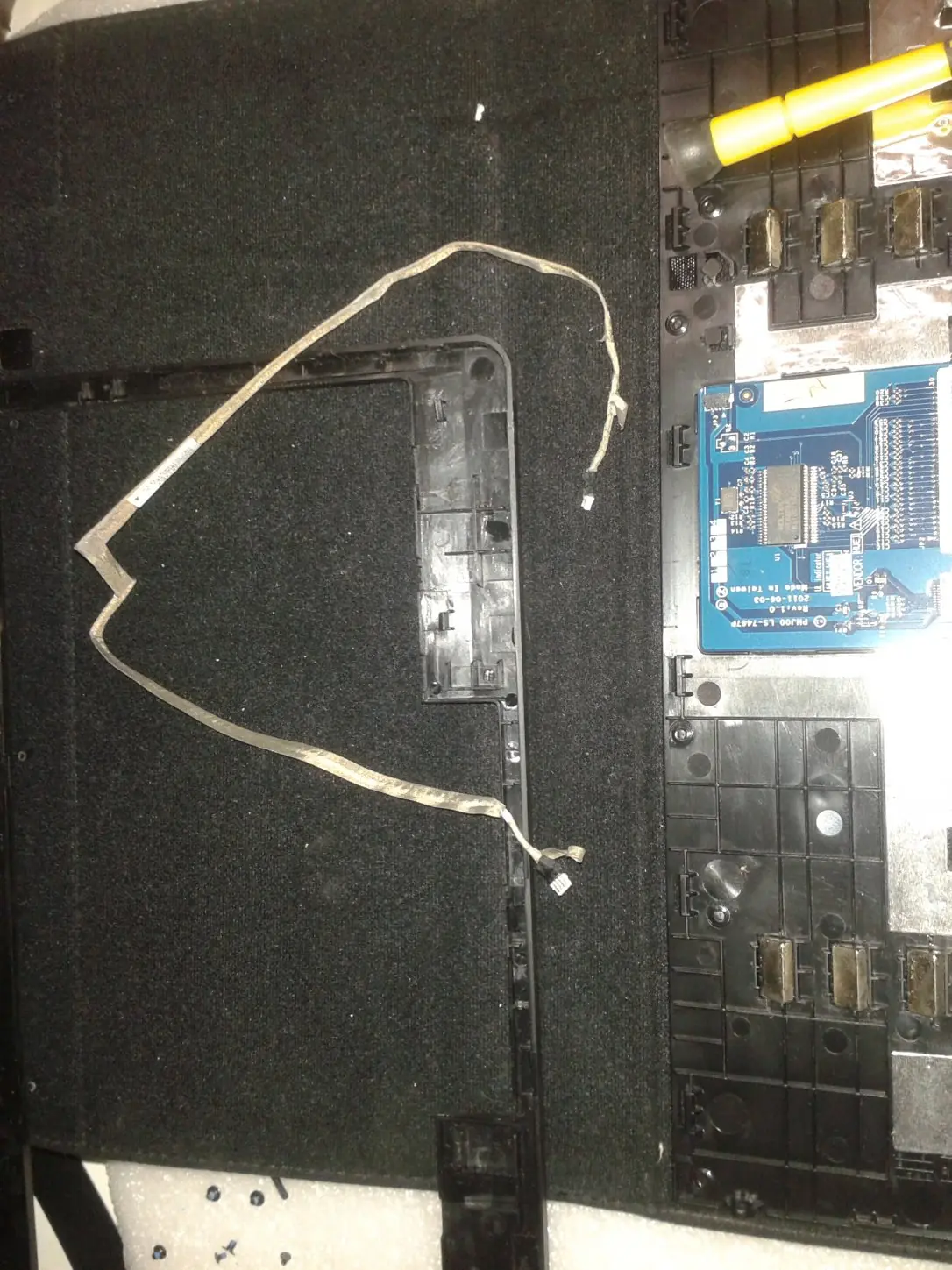

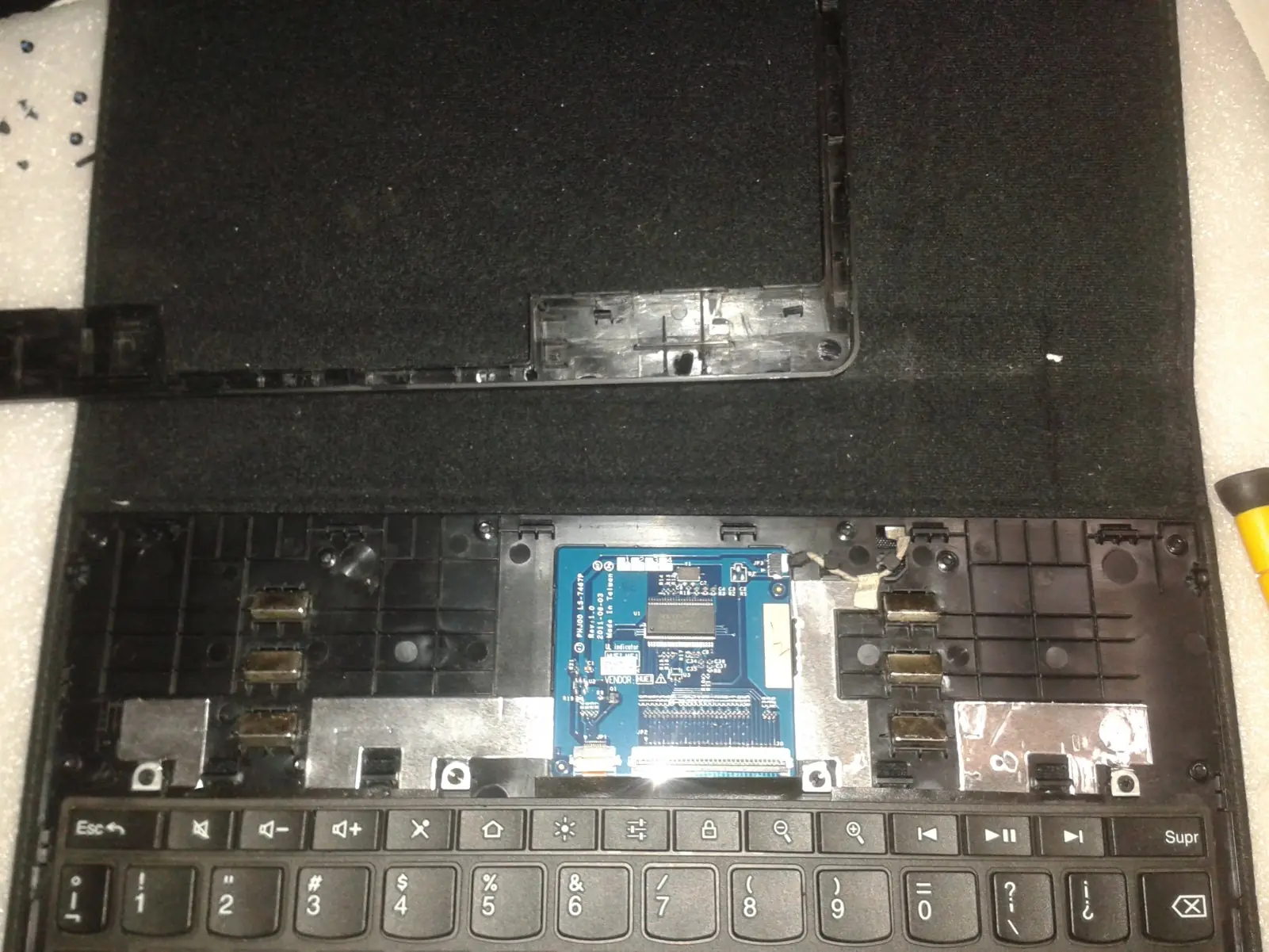

Una vez suelto el USB nos concentramos en teclado en sí (la parte inferior) para revisar el cable flex y la placa controladora del mismo.

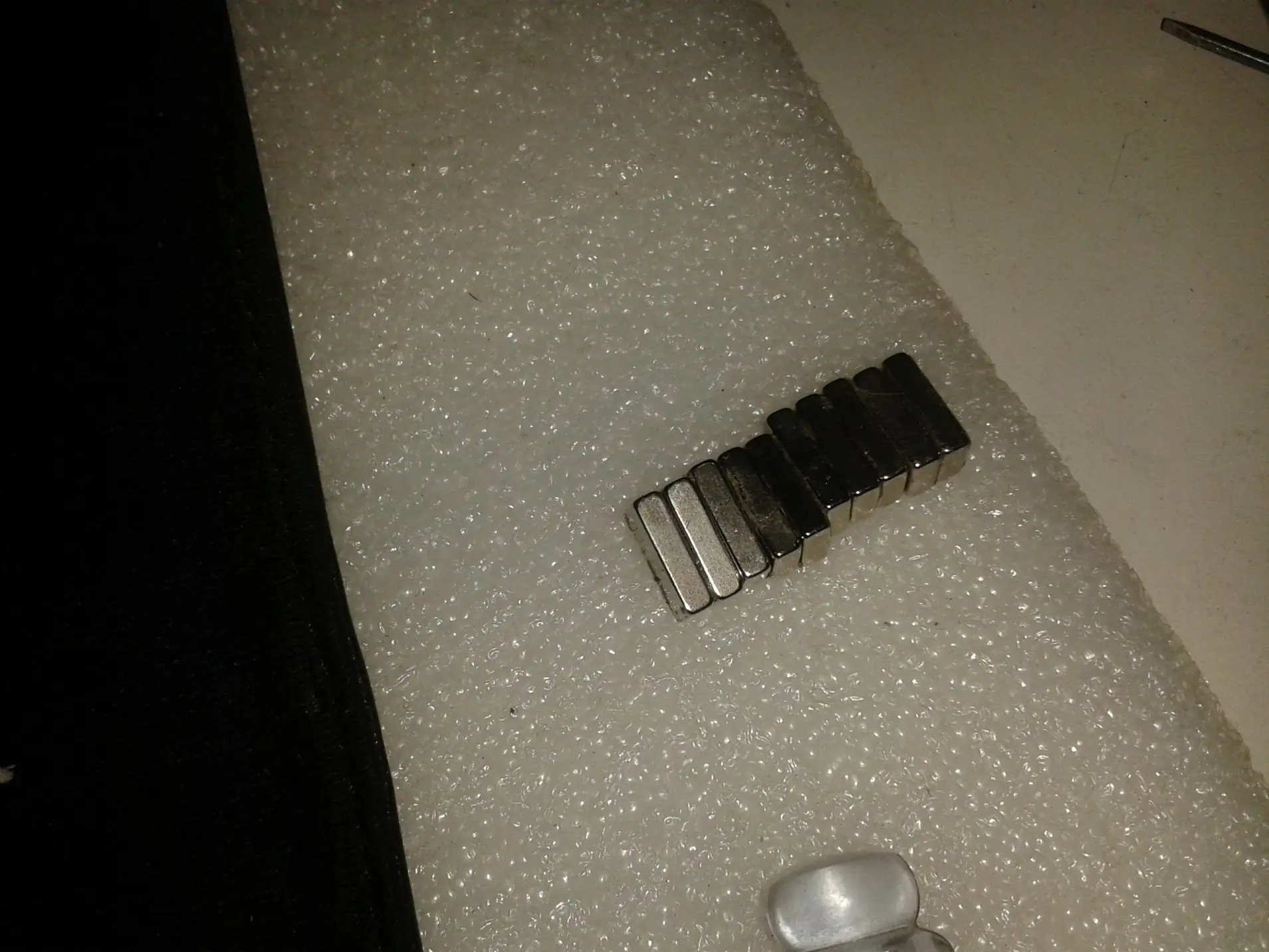

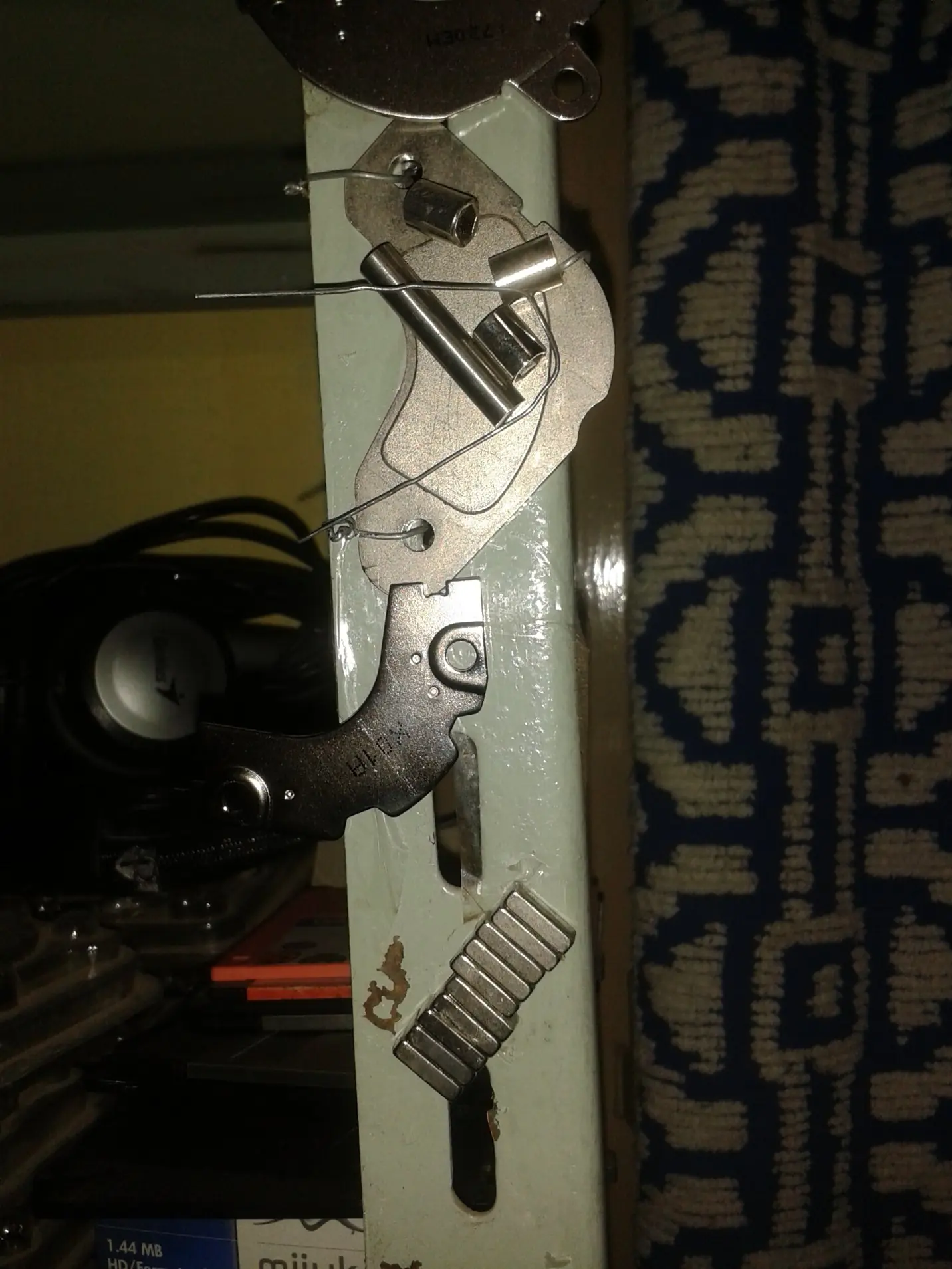

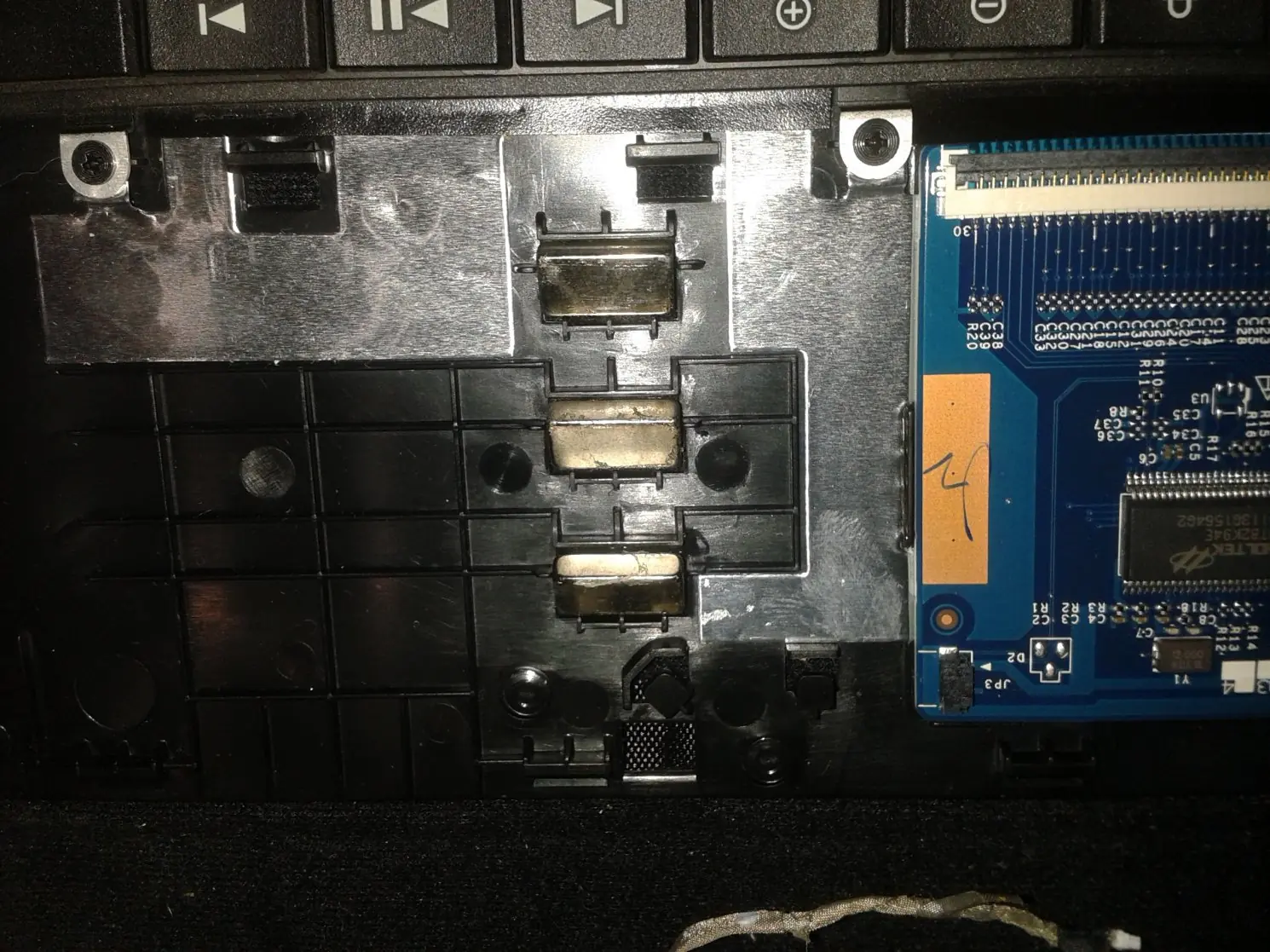

Dentro de la carcasa hay unos imanes que pueden llegar a servir para algo, así que los separo para guardarlos, total ocupan poco espacio y los pego a una estantería hasta que los necesite

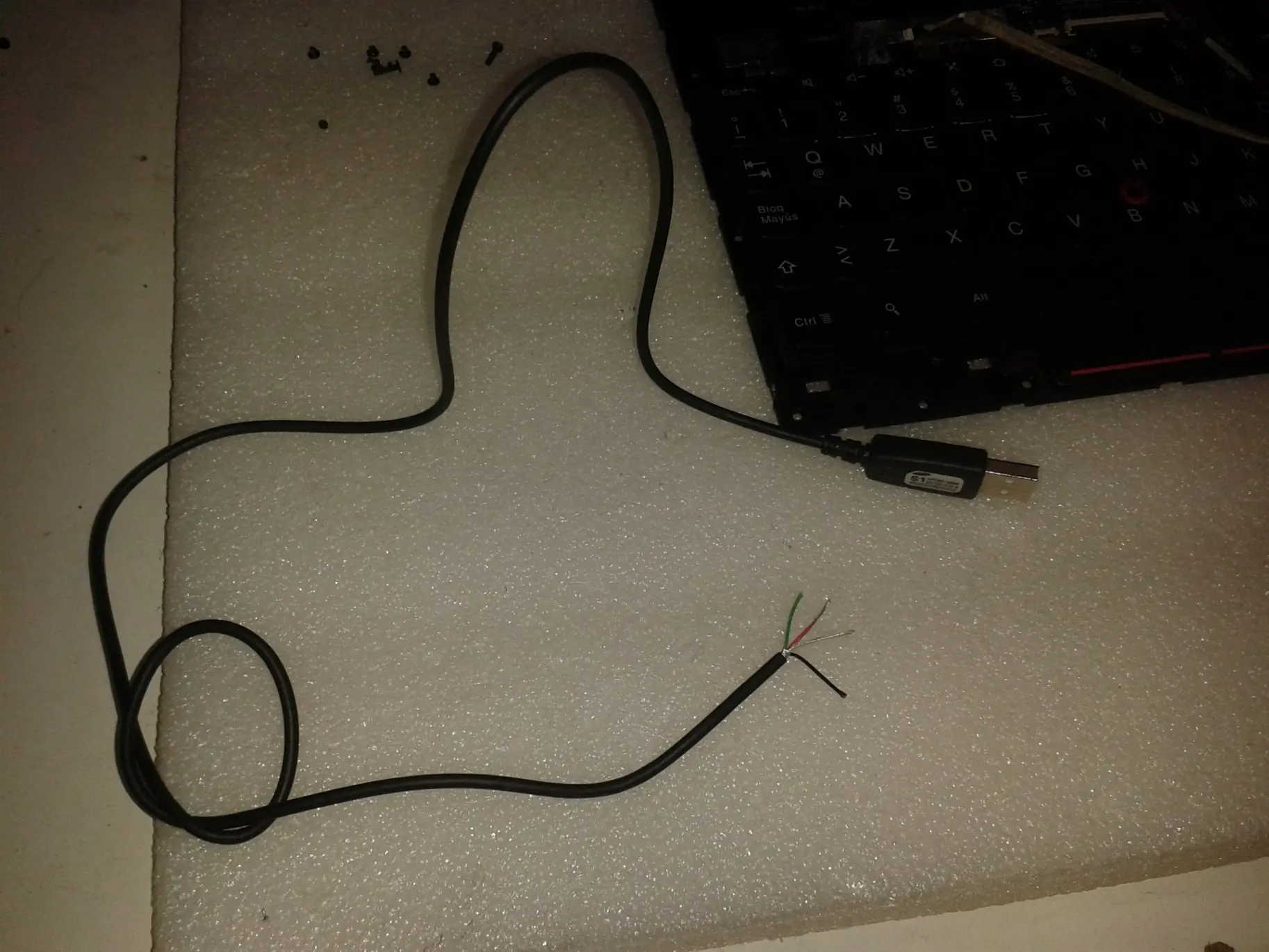

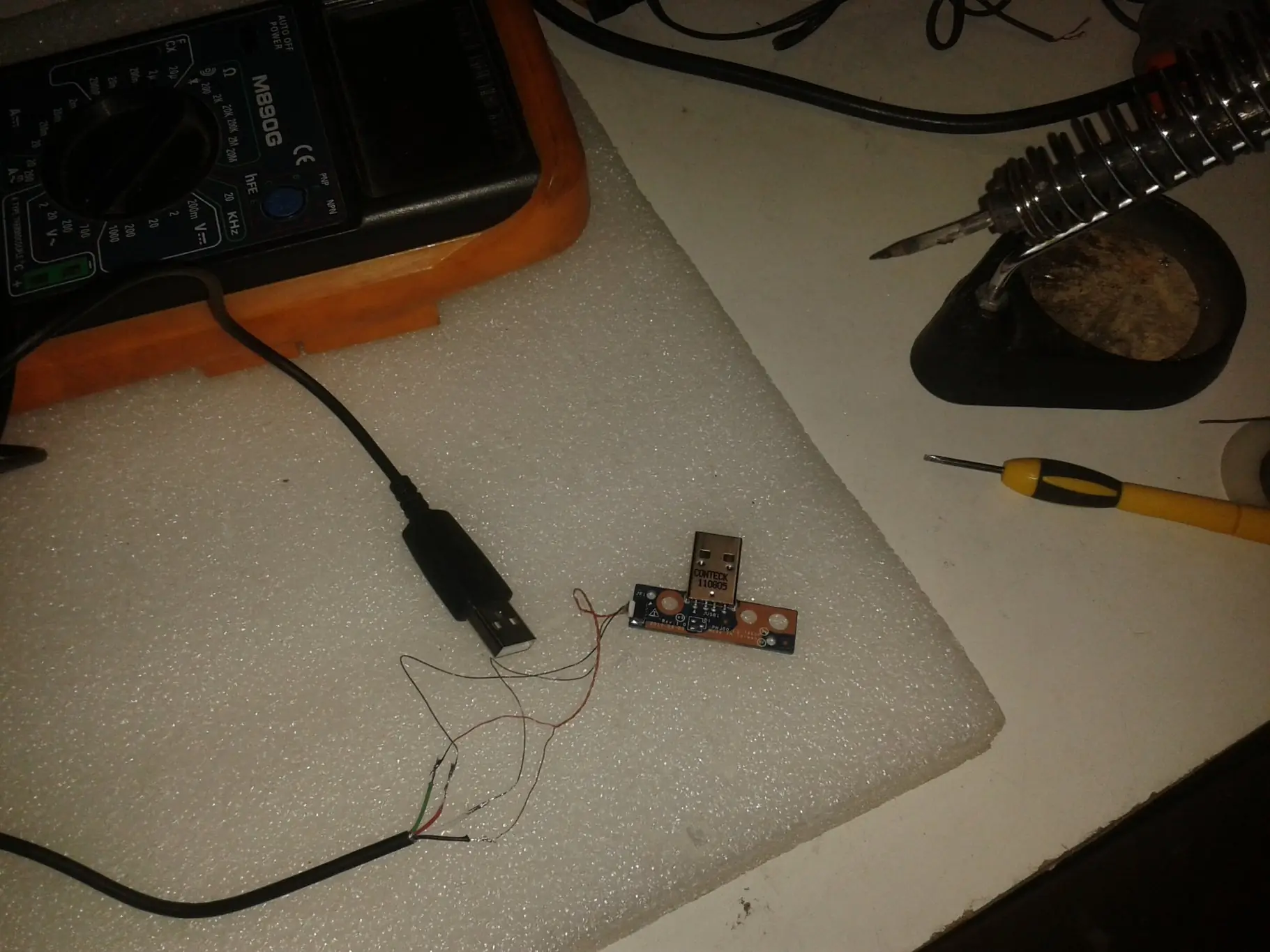

Bien, ya con el teclado desarmado completamente buscamos un cablecito USB que seguro alguno hay...
Si había

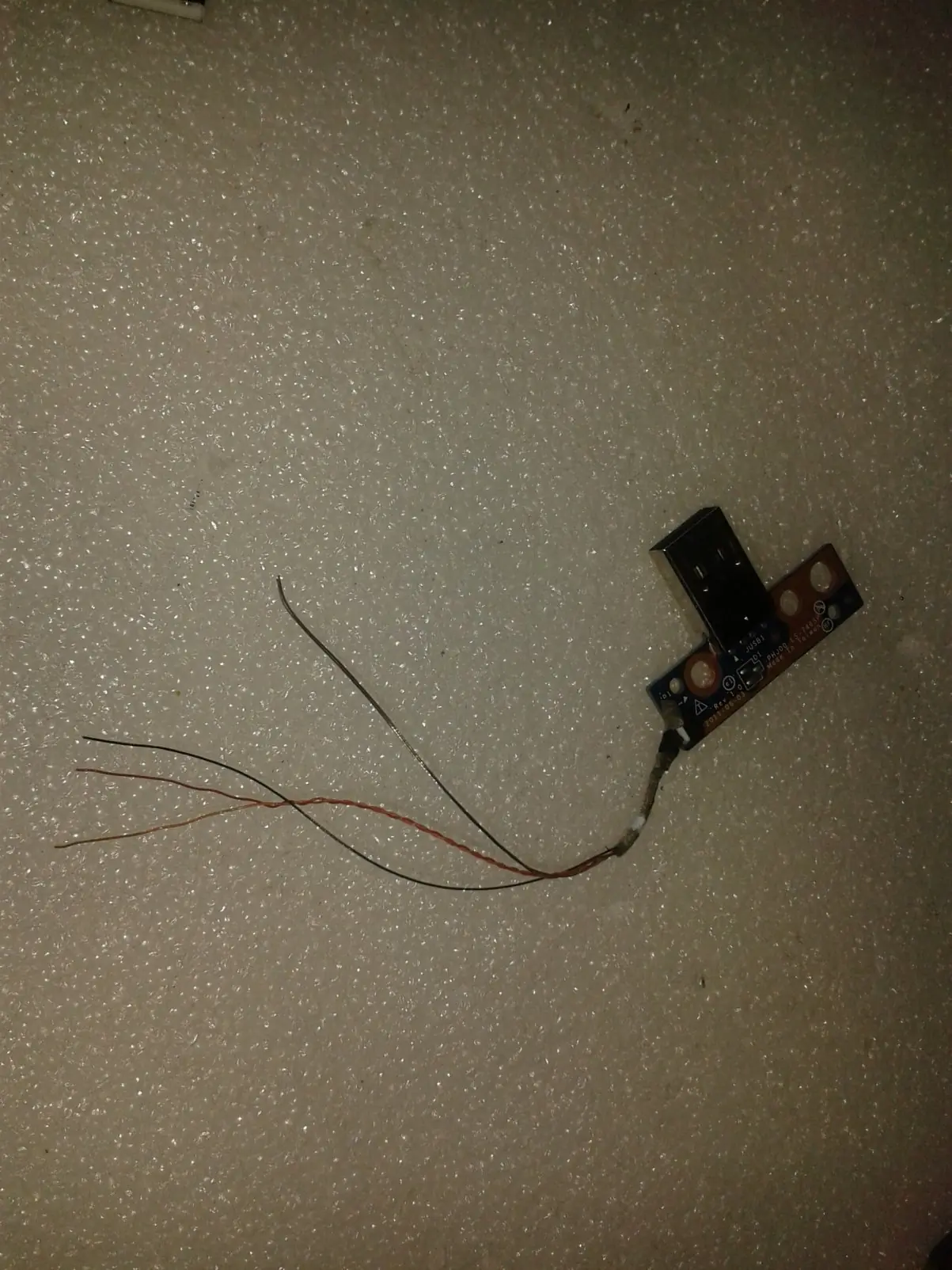

Ahora pelo el flex del teclado y corto una de las puntas para medir si tienen continuidad de extremo a extremo los cables, para no soldar y que no ande luego

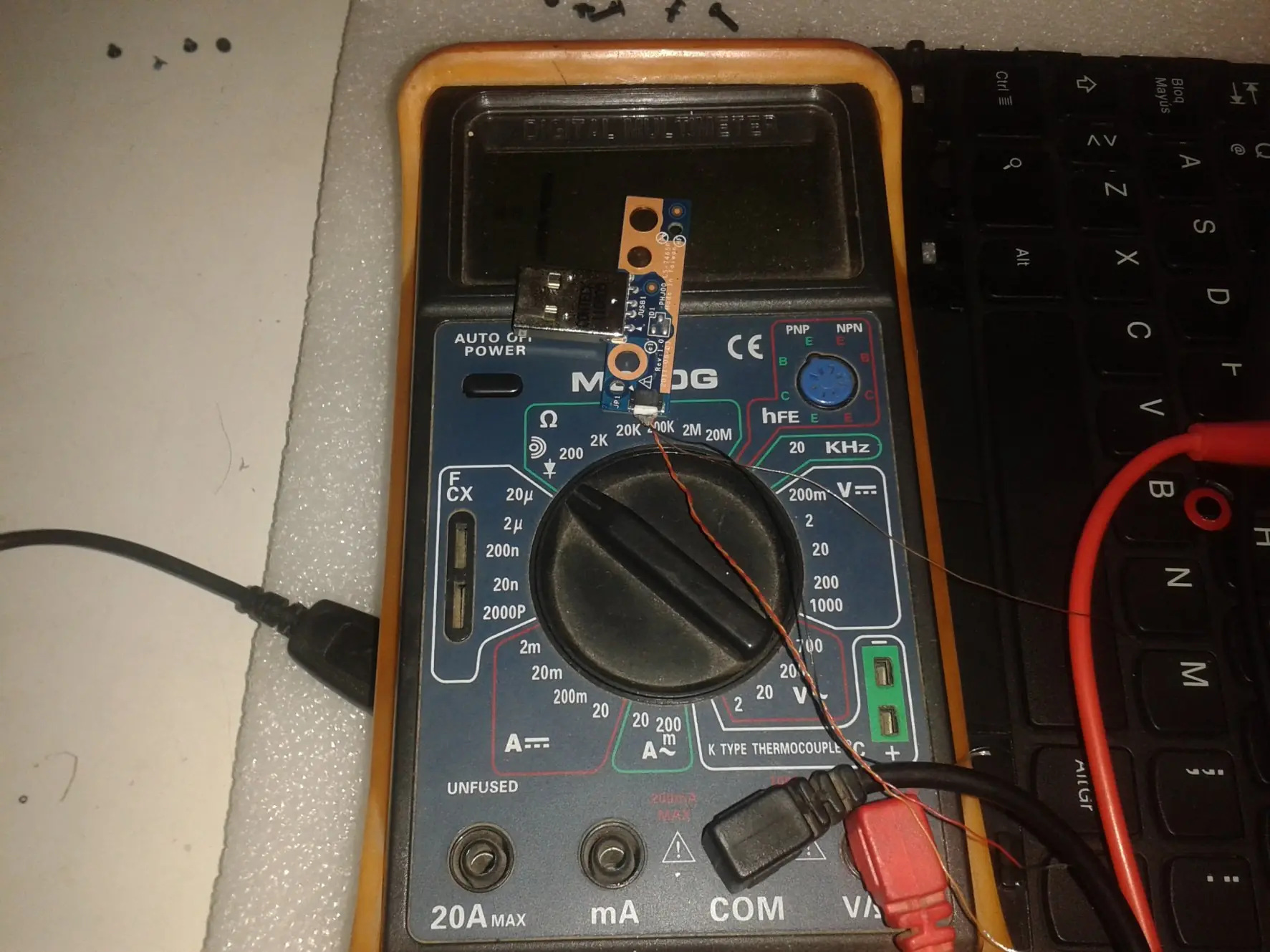

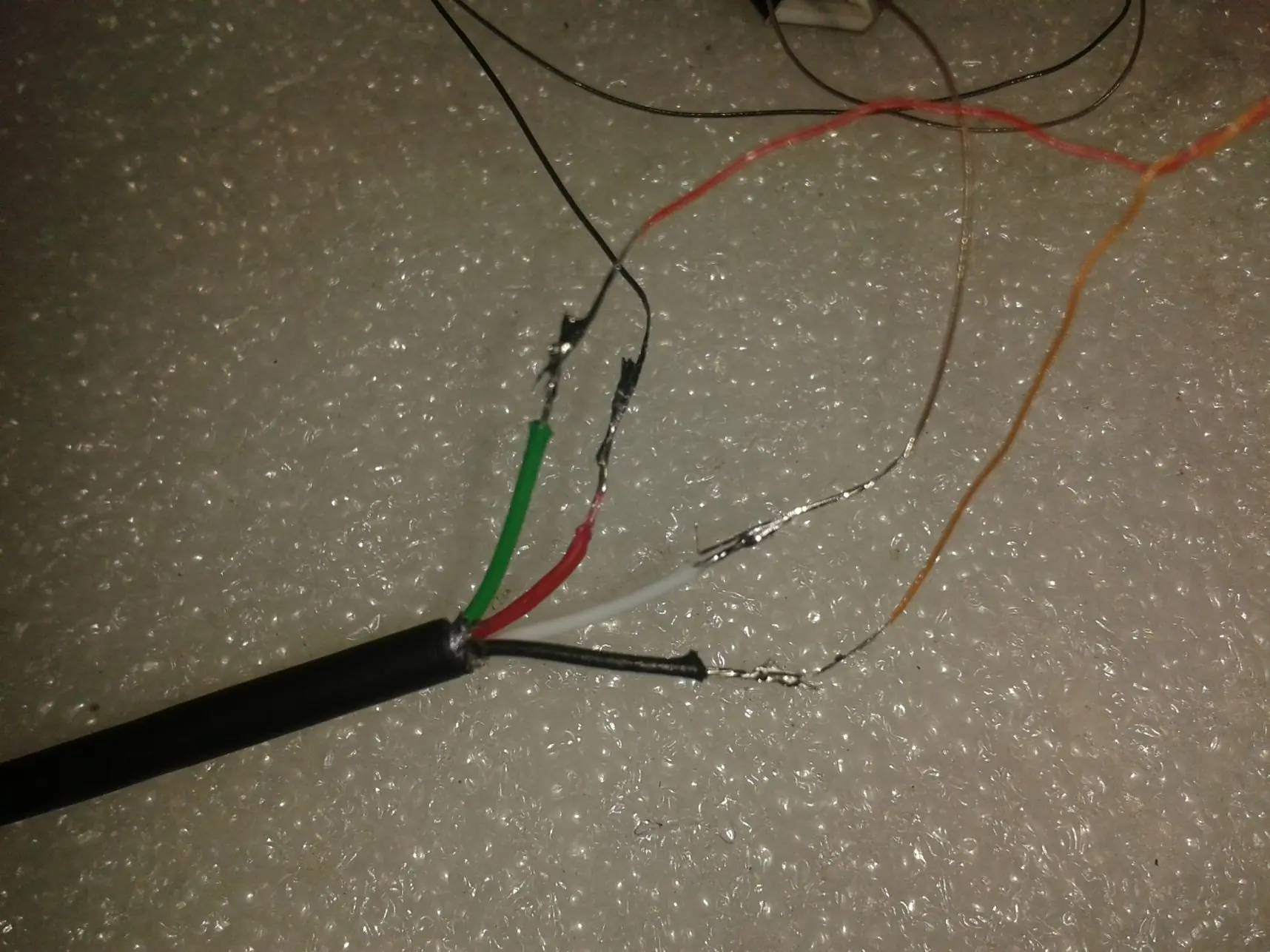

Teniendo la certeza que el cable va a funcionar, soldamos el cable USB a los cables del flex, previamente al hacer pin a pin con el tester pude verificar a que cable correspondía cada color y punto del conector, para evitar corto circuito.

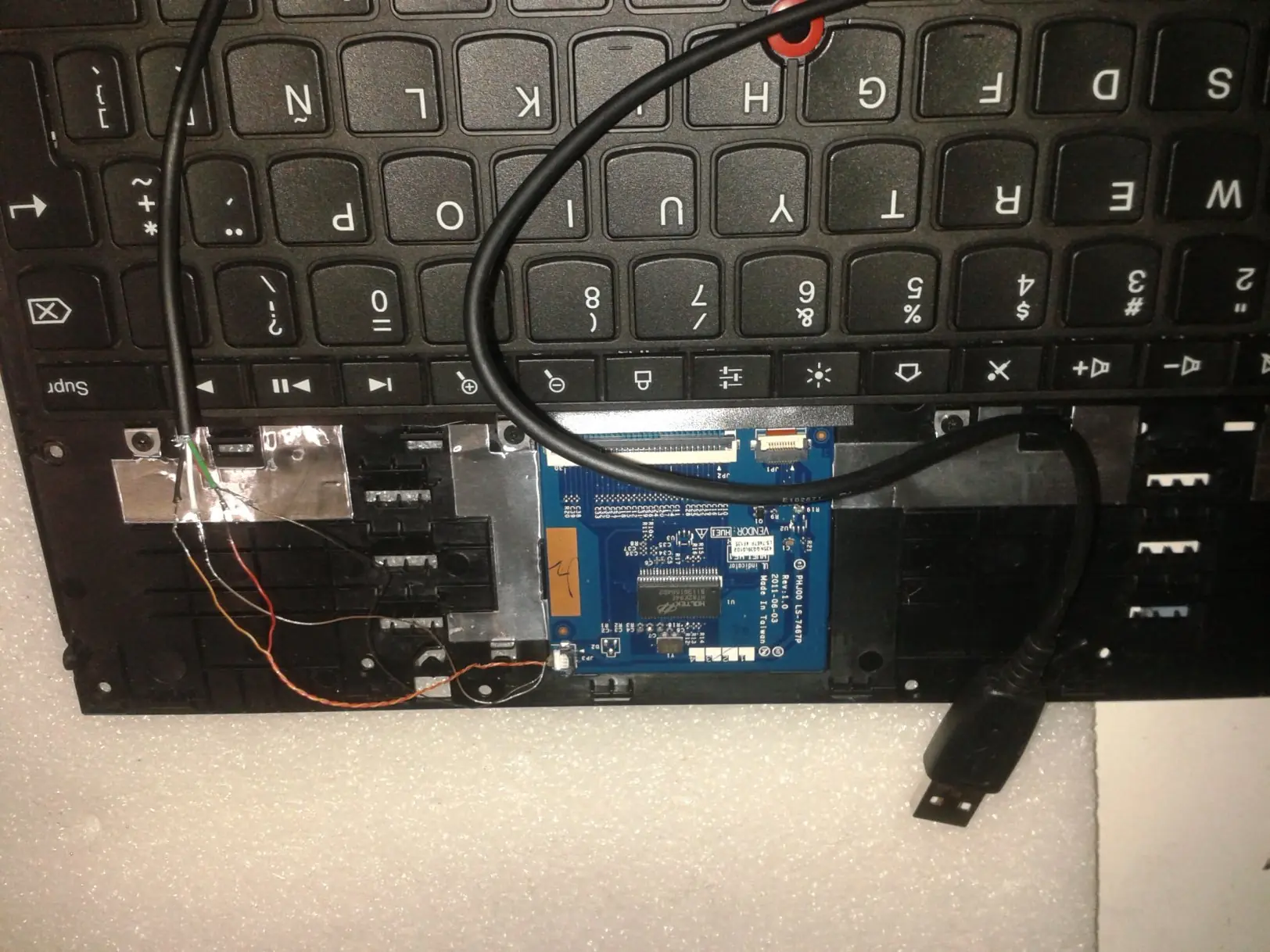

Una vez soldado, inserto el conector en la placa controladora del teclado y sin aislar los cables hago una prueba en una notebook para ver si el sistema reconoce bien el teclado.

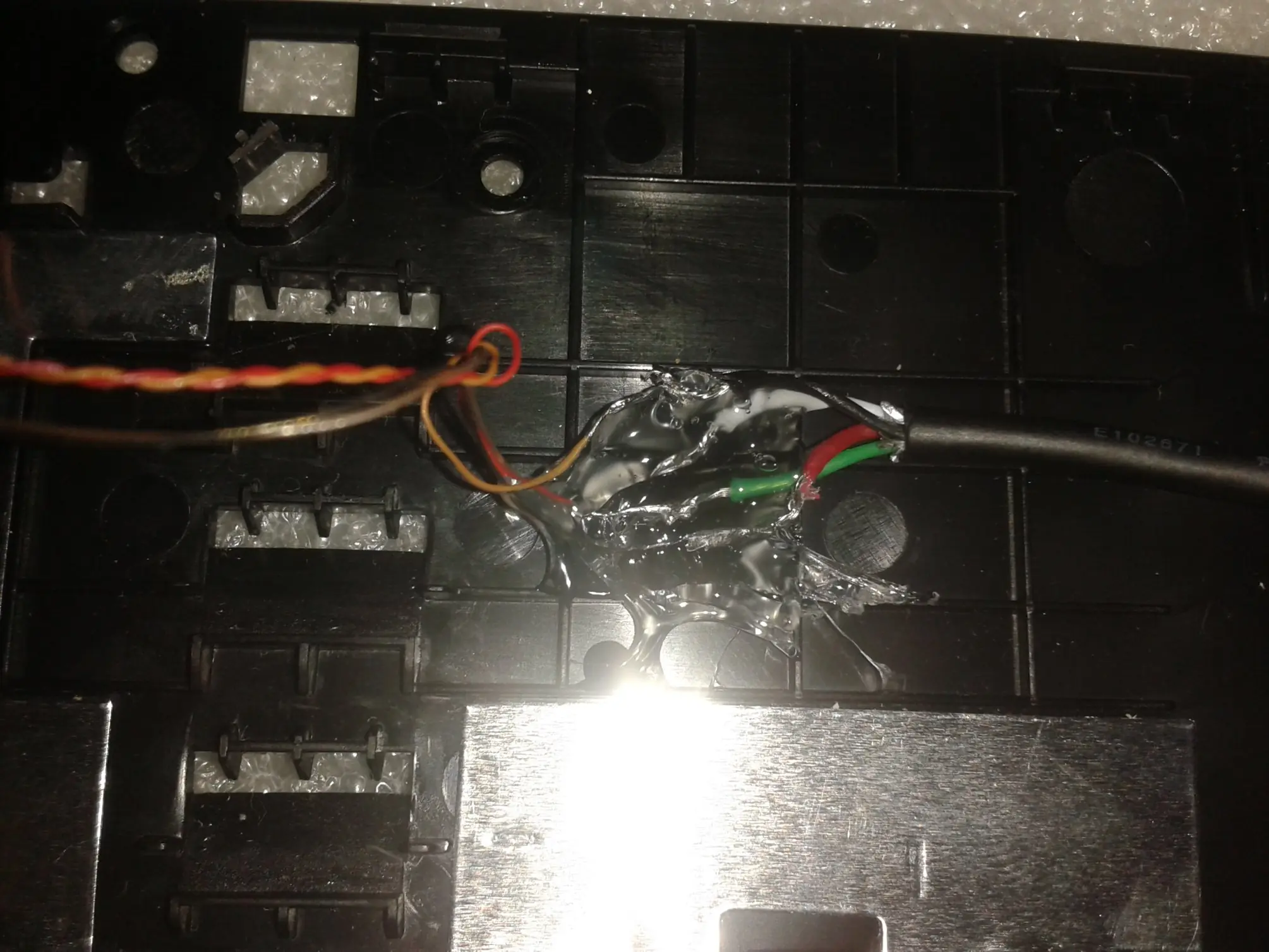

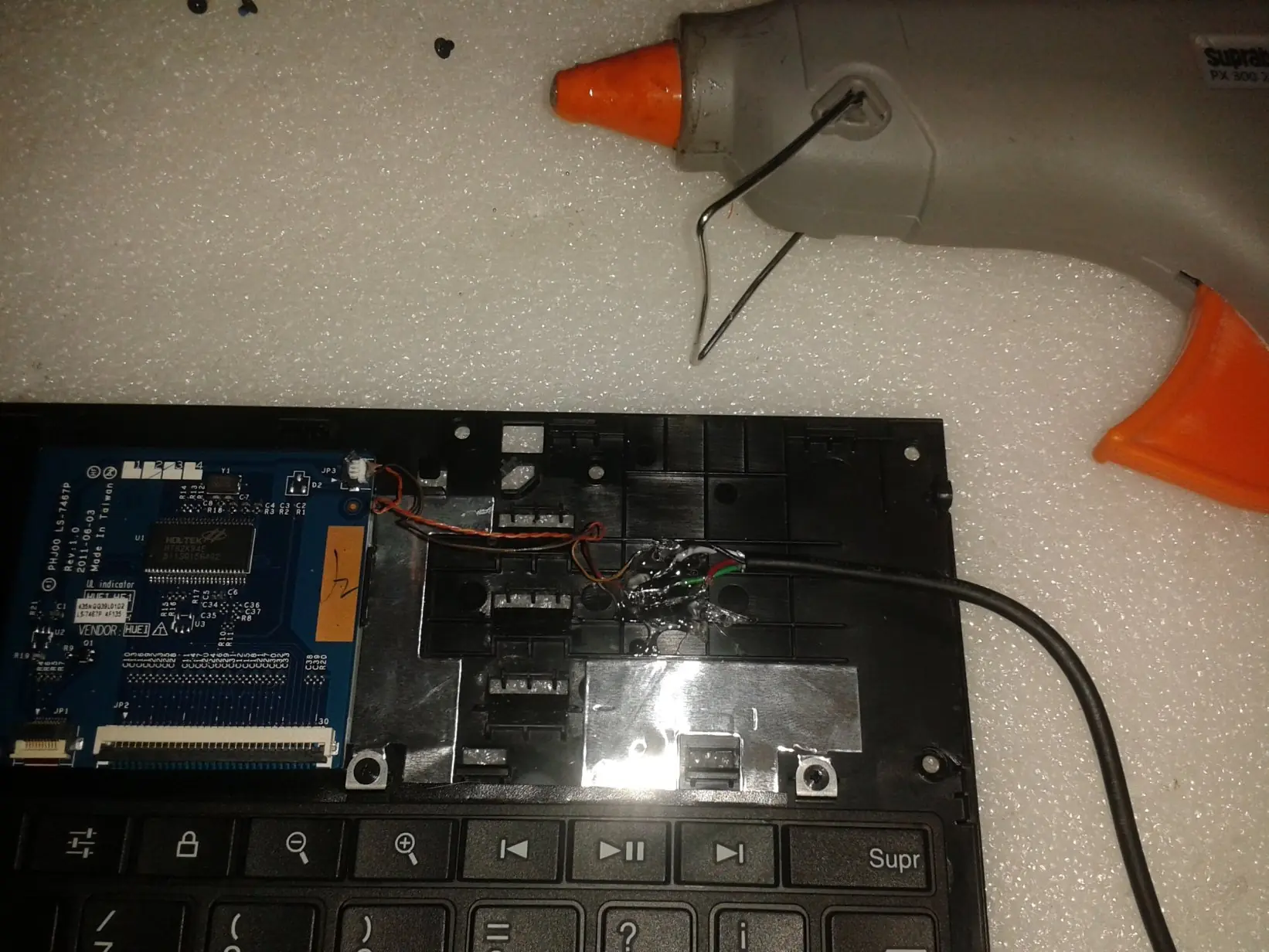

Tras constatar que el funcionamiento del mismo es correcto, queda aislar y fijar lo mejor posible el cable a la carcasa para que este no se doble y se rompa.

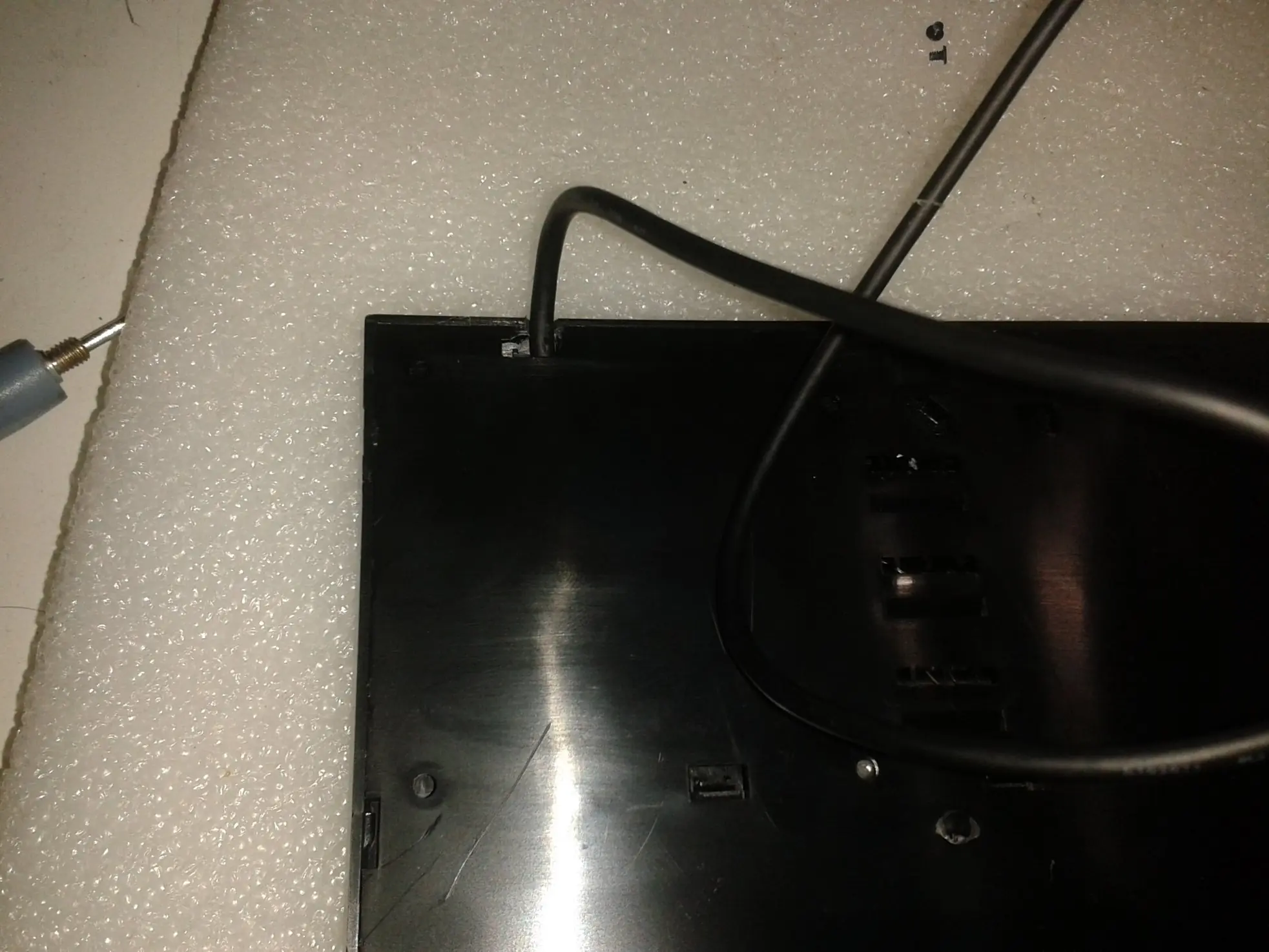

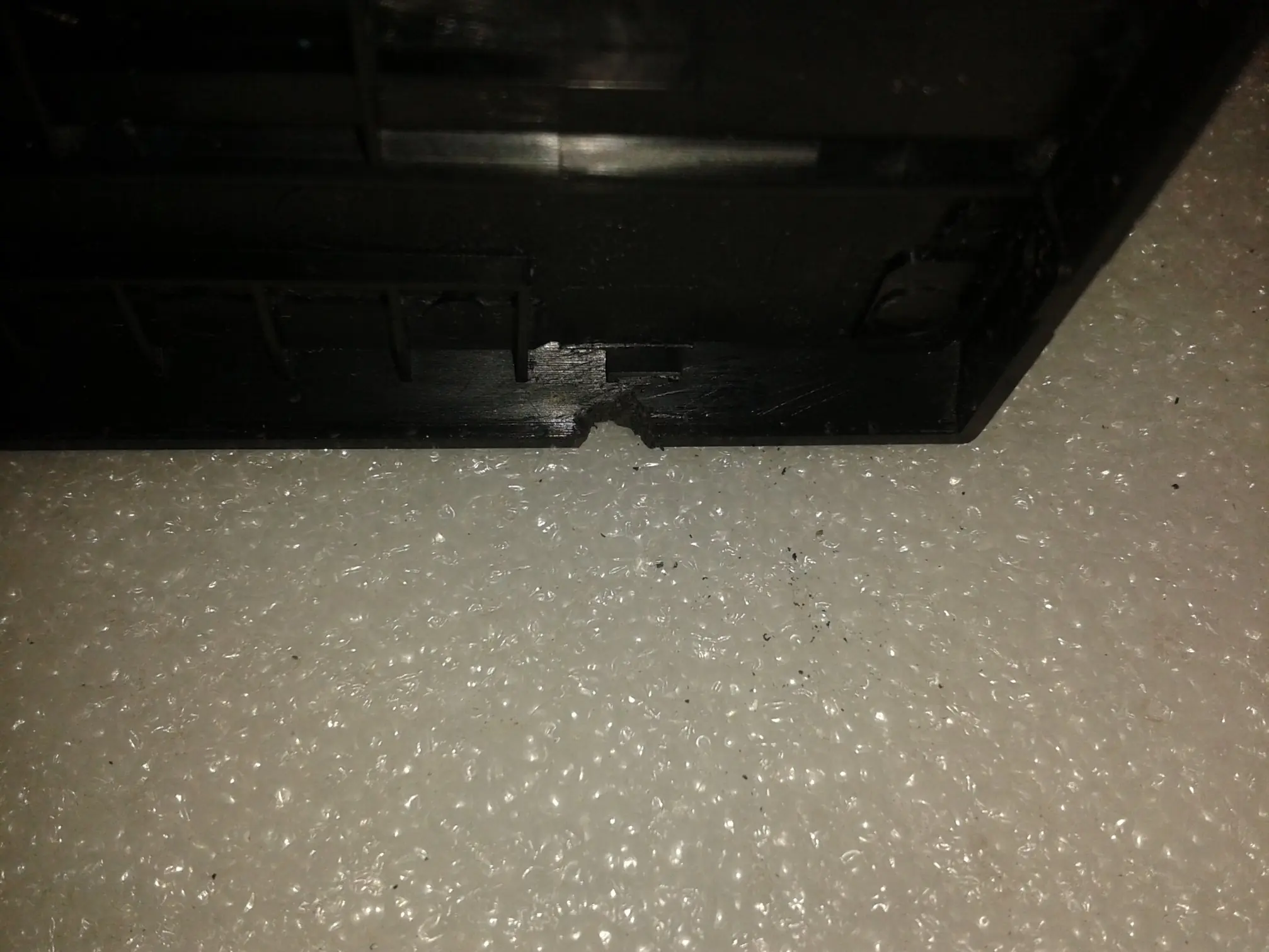

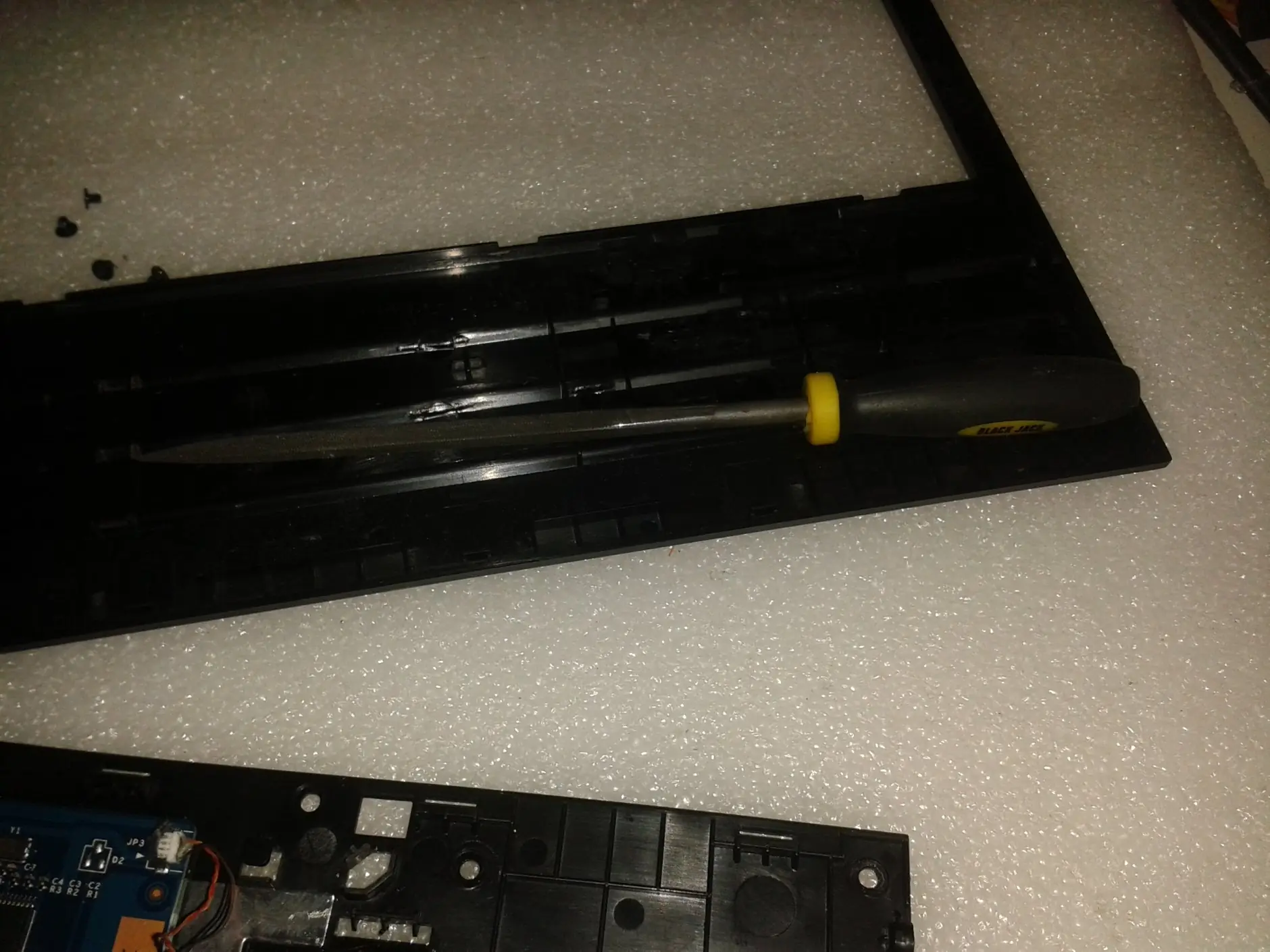

Listo, no se va a ningún lado. Ahora con una lima desgasto la carcasa para poder sacar el cable por fuera.
Ahora cerramos nomás!

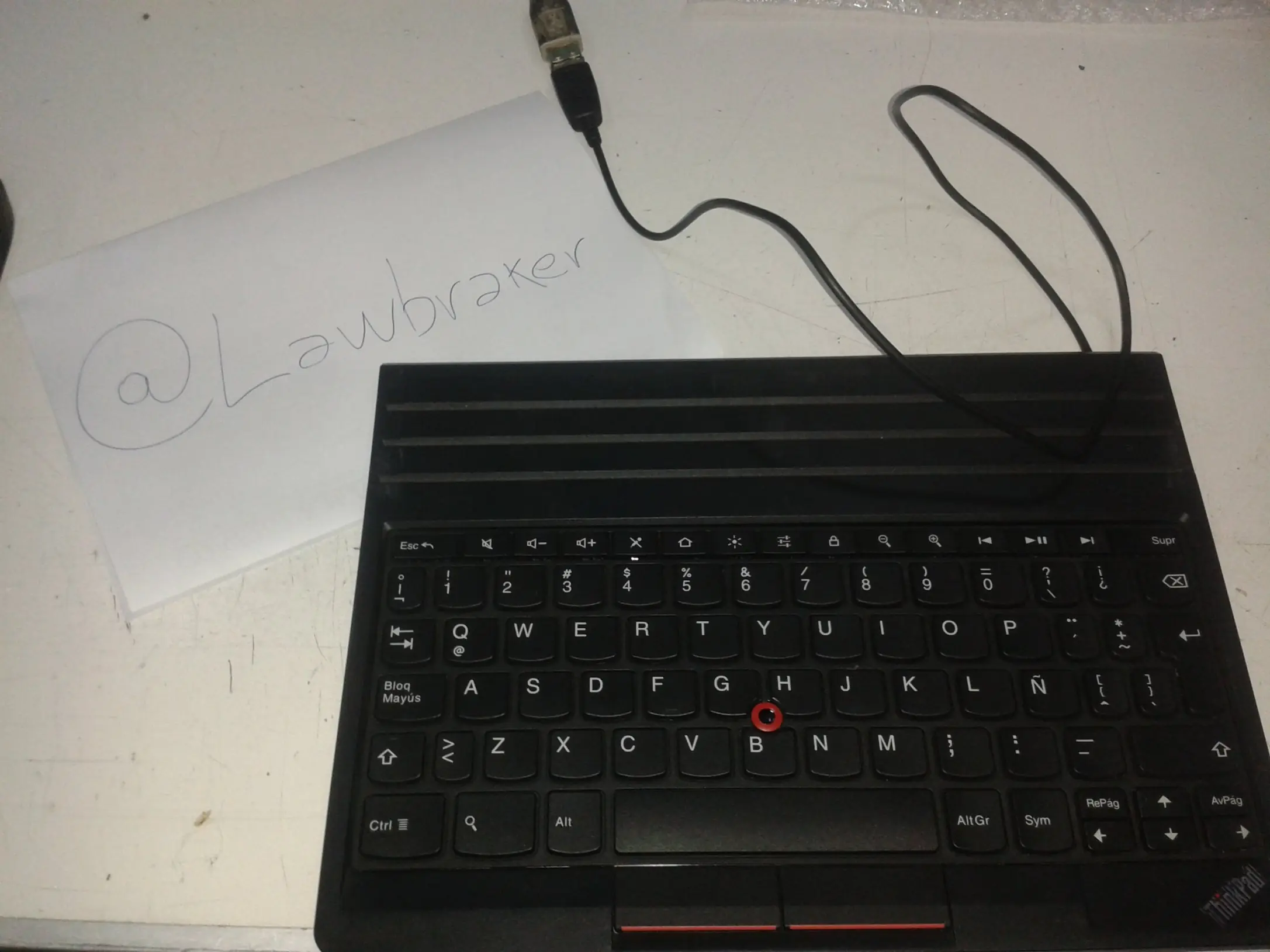

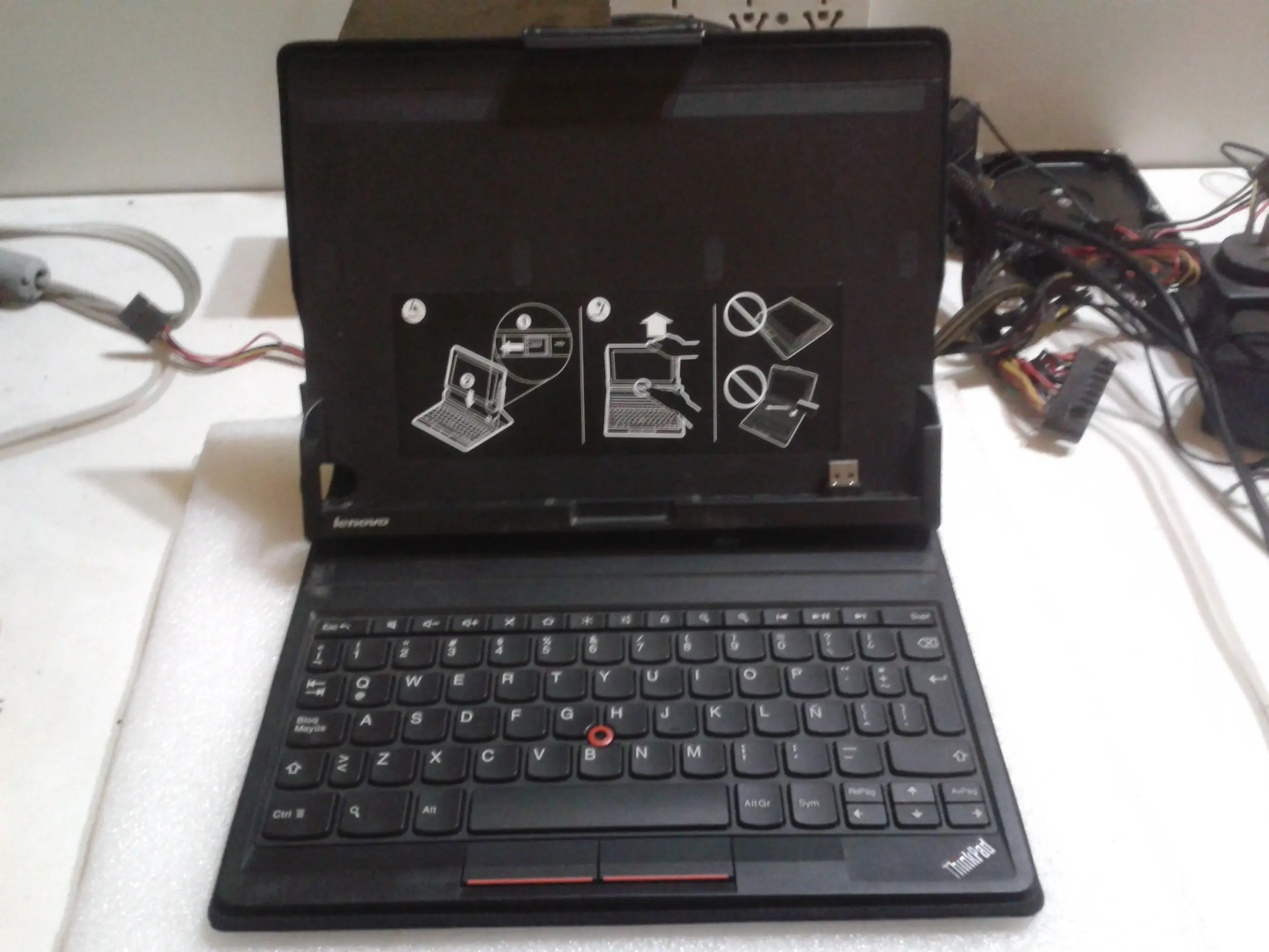

Y quedó!!! Va con certificada!
