Hola gente bienvenidos a mi post
Les comento mi situación, yo quiero iniciarme en esto de los tatuajes y poder practicar, pero no cuento con el dinero suficiente para poder conseguir el equipo necesario [no trabajo, soy una larva que vive con sus padres (estudio todavía)].
Ahorrando un poco logré comprarme una maquina (pensaba en comprar de a poco el resto del equipo), pero no pude aguantar en ver que no podía usarla entonces decidí armarme yo mismo con lo que tenia a mano e iba mangueando.
La pieza fundamental es una fuente de computadora Atx:
A continuación les comento, la fuente que logré conseguir me la donó mi novia que amo muchísimo
, pero no disponía de tapa por eso se me dificultaba mas fijar el resto de las piezas que iba a usar entonces mi ingenio de croto ideo utilizar un taper (tupper creo que se escribe correctamente) ¿Por qué un taper? porque el plástico es un material muy fácil de manipular, estéticamente es una mierda hay que decirlo, funcionalmente fue mejor de lo que esperaba.
Cabe aclarar que no soy muy bueno utilizando herramientas como agujereadora, por eso me las ingenié también utilizando un clavo caliente para hacer los agujeros
(soy una mierda y hago tutoriales ya se)

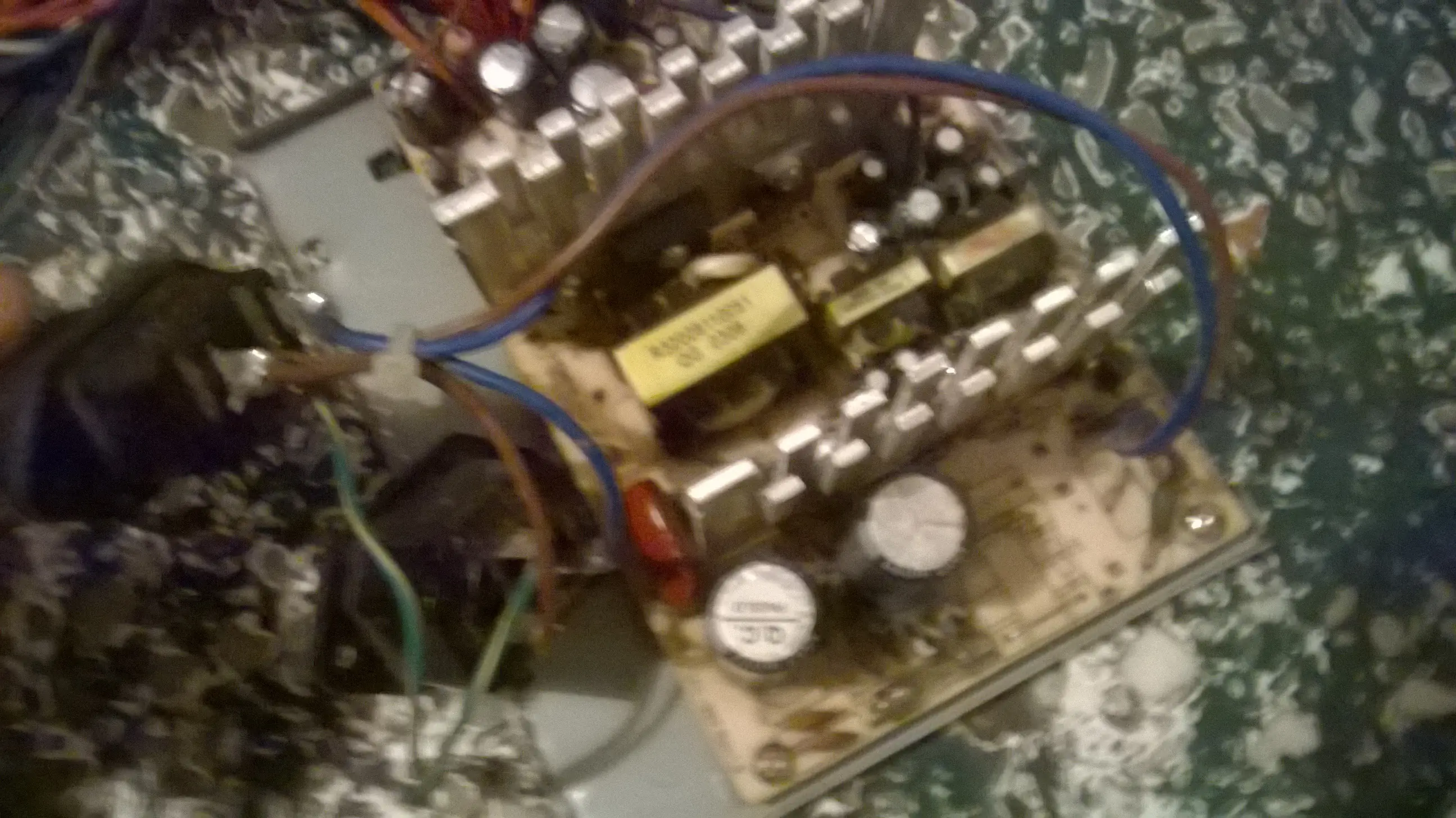

La fuente que usé:

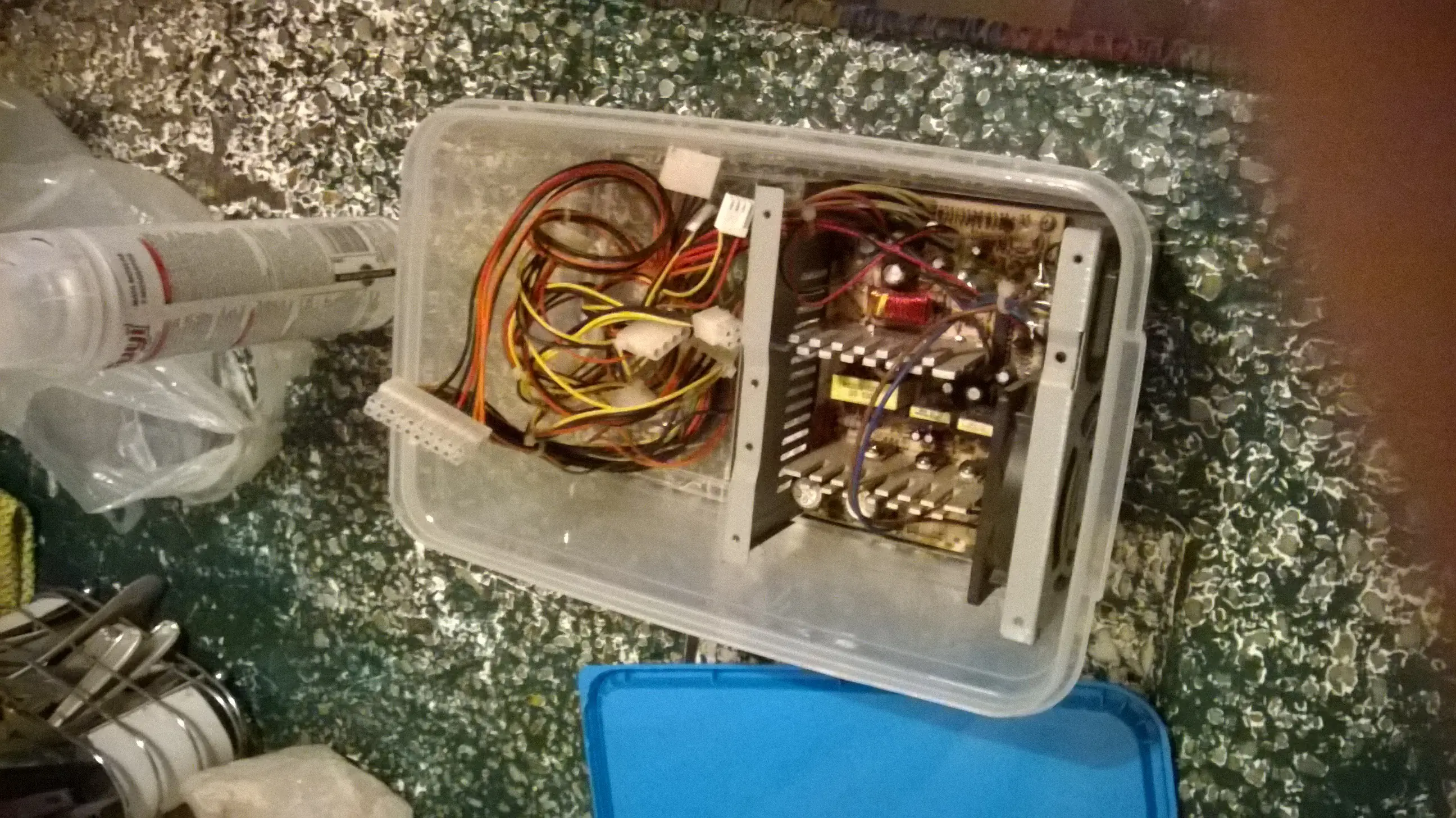

Comprobando como entraba en el taper:
En fin, los materiales y objetos que utilicé y compré fueron:
-Fuente atx
-4 conectores plugs hembras mono de 6.3 (los consiguen en una casa de electrónica y no valen mas de 15 pesos) (mono porque cuentan con solo 2 secciones para las cuales conectar solo 2 cables)
-2 conectores plugs machos mono de 6.3 (los consiguen en casas de electrónica o de música y no valen mas de 20 pesos)
-2 leds: uno verde y uno rojo (los dos también los conseguí en una tienda de electrónica)
-2 resistencias de 220 ohms (tienda de electrónica)
-Un switch (acá pueden usar cualquiera, hasta uno de pared, pero yo compré uno en la tienda de electrónica)
-cinta aislante y termoretractil
-Estaño y cautín
-Una pinza alicate
-Cables
-Clavo a medida de sus agujeros y fuego (si son como yo)
Primeros preparativos:
1º: Nos aseguramos que la fuente funciona ¿cómo? Para asegurarnos de esto tenemos que hacer un puente entre dos cables que vienen en la fuente, estos dos cables son el verde y el negro, una vez hecho esto el cooler de la fuente debe andar. Esto nos indicará de que la fuente si funciona. A continuación un tutorial:
link:
2º paso: una vez comprobado que la fuente que vamos a utilizar funcionan, desconectamos la fuente y procedemos a cortar los cables separándolos de las fichas (OJO ACÁ: si la fuente viene con un cable marrón deben conectarlo a un cable naranja para que fuente funcione correctamente) yo corté todos los cables de sus respectivas fichas y los separé todos los que tienen el mismo color juntos. aunque los cable que solo utilicé fueron amarillo (2 cables), rojo (1 cable), naranja (1), marrón (1) negro (6 cables), azul (solo hay uno) y verde (solo hay uno). El resto los aislé y separé.

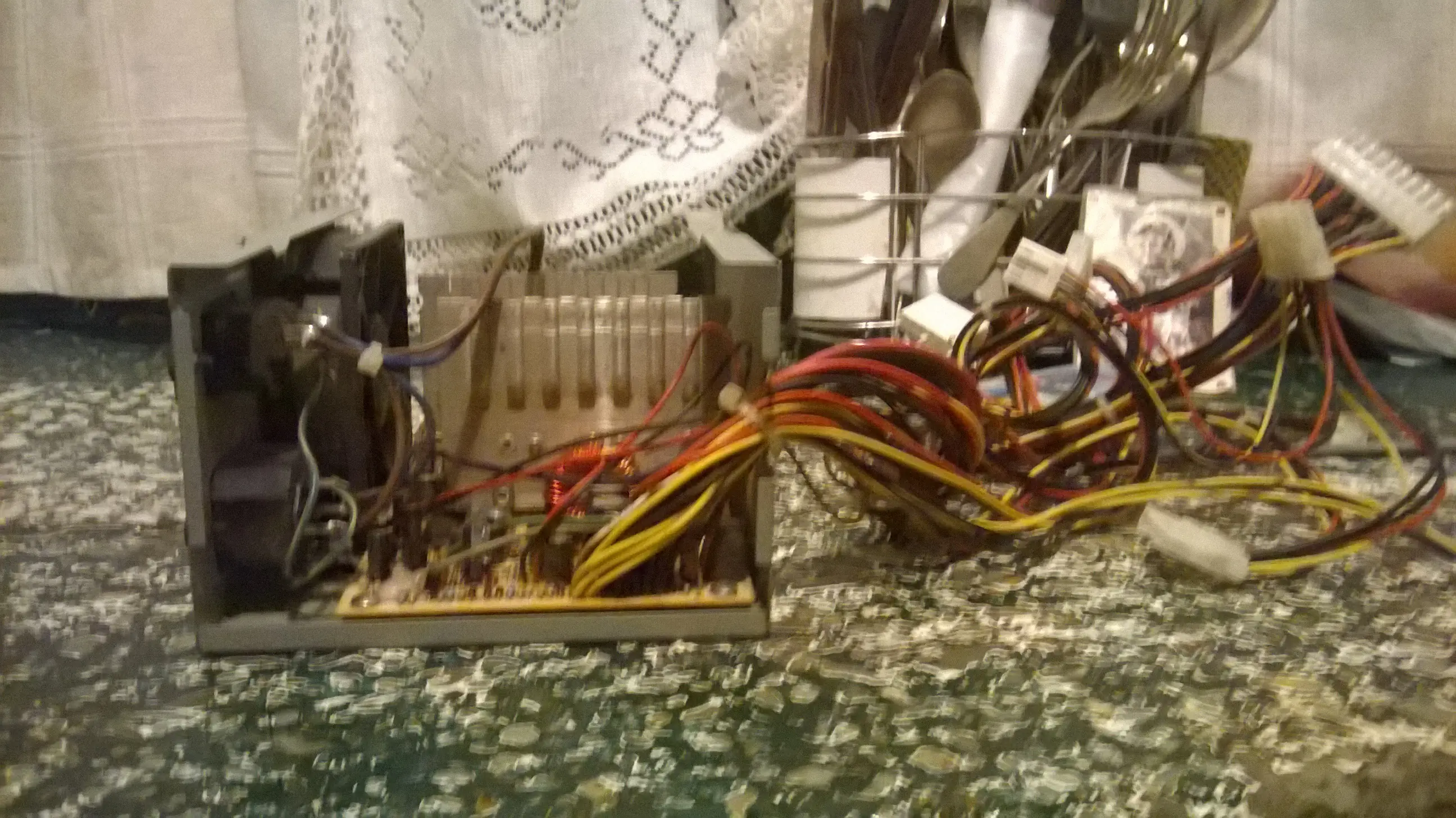

Corte y separado de cables:

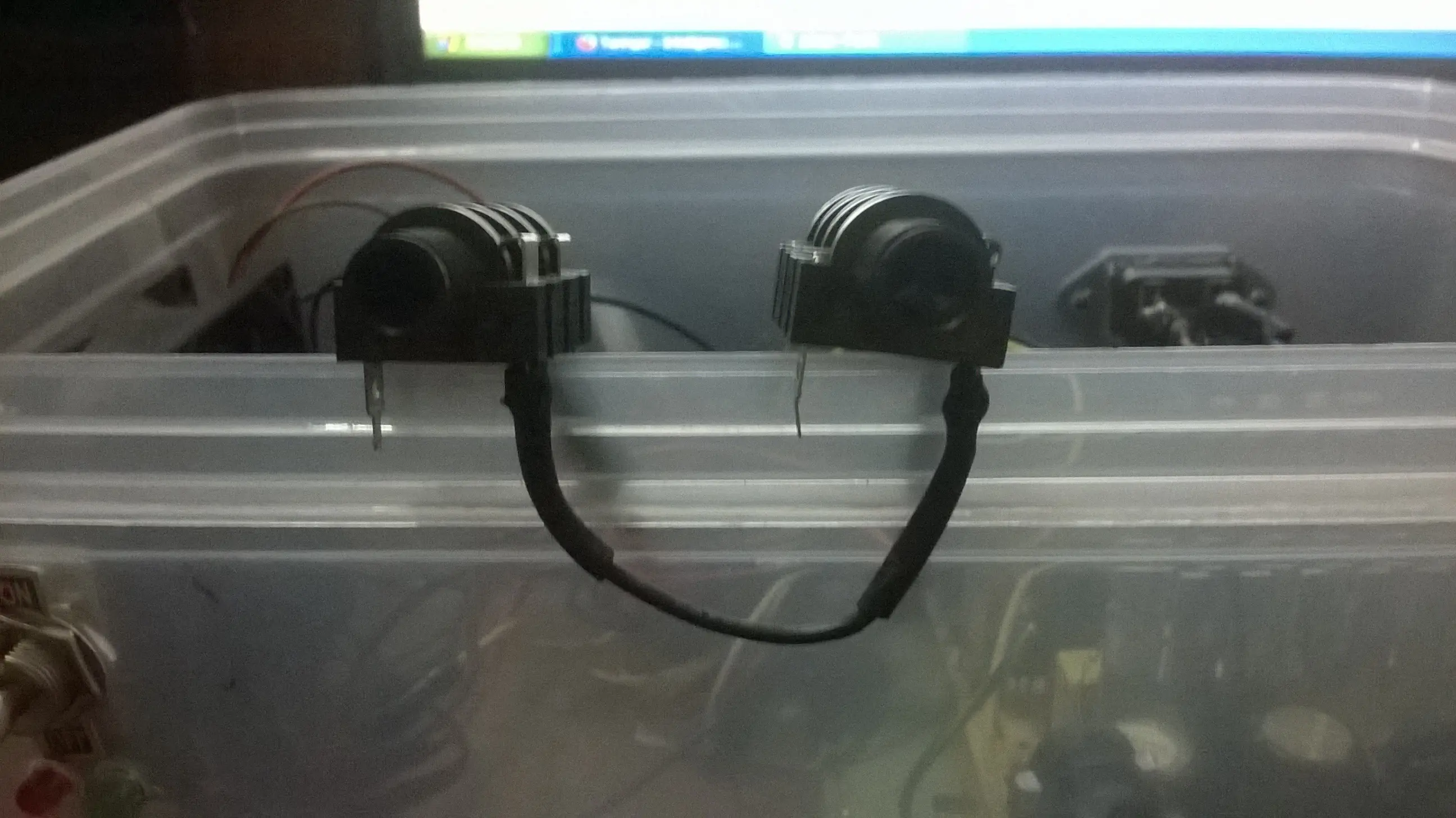

3º paso: acá vamos a preparar los conectores plugs hembras, para esto utilizamos 2 de estos. Puenteamos con un cable sus 2 patitas delanteras (las cuales son inmóviles, en mi caso estas patas son las derechas visto el conector de frente). Luego repetimos lo mismo con los otros 2 conectores
Así debe quedar:
4º: para facilitarme el trabajo y el espacio en el taper quité los laterales de la fuente cortándolos con el alicate (si re bestia) esto también me permite reubicar piezas como el cooler y el enchufe a corriente en el taper.
(foto horrible y desenfocada)

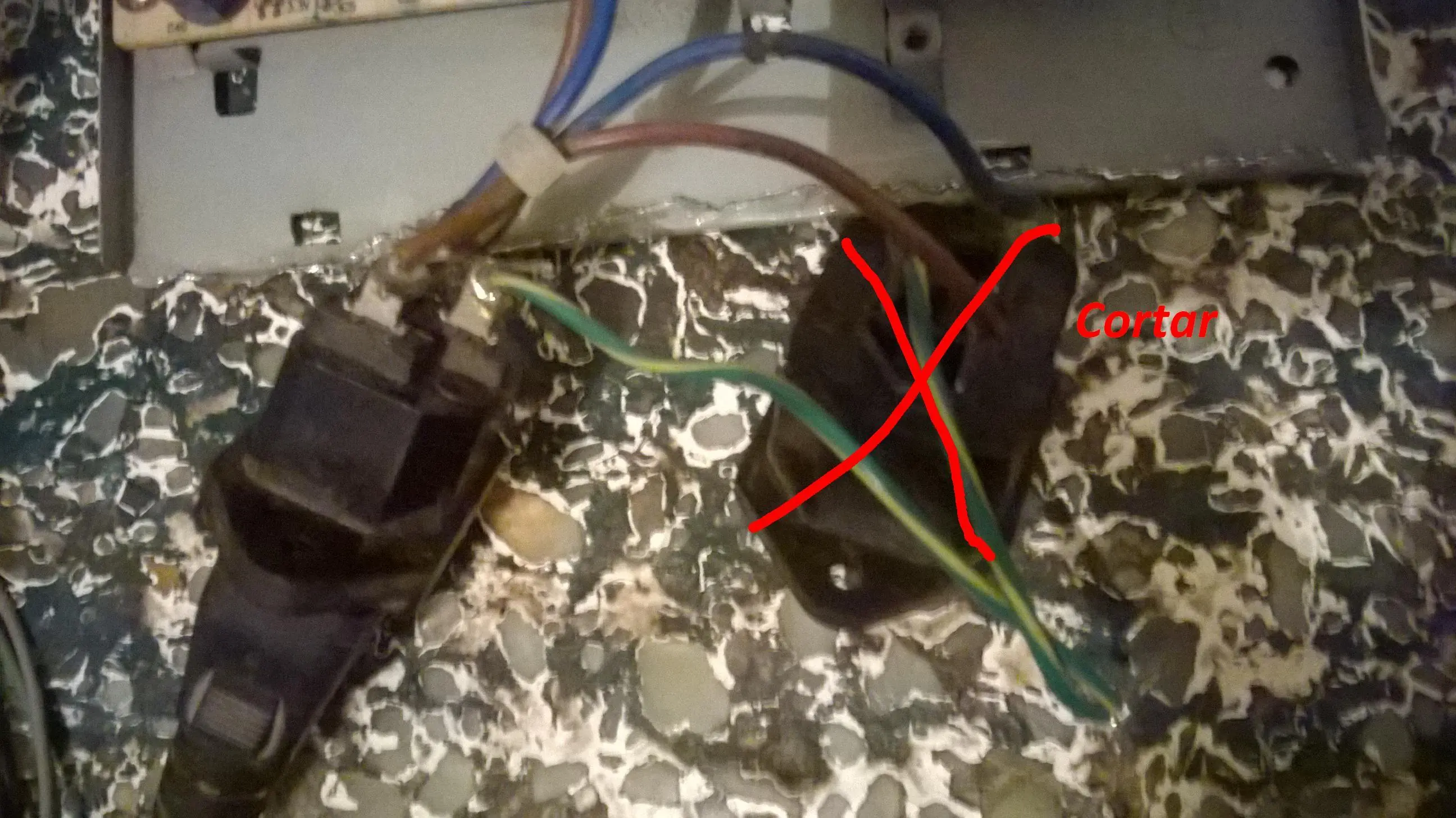

5º paso: noten que en la foto anterior hay 2 tipos de enchufe que tiene la fuente, como vamos a utilizar el del cable a corriente, al otro tipo de enchufe lo corté
Ahor si!

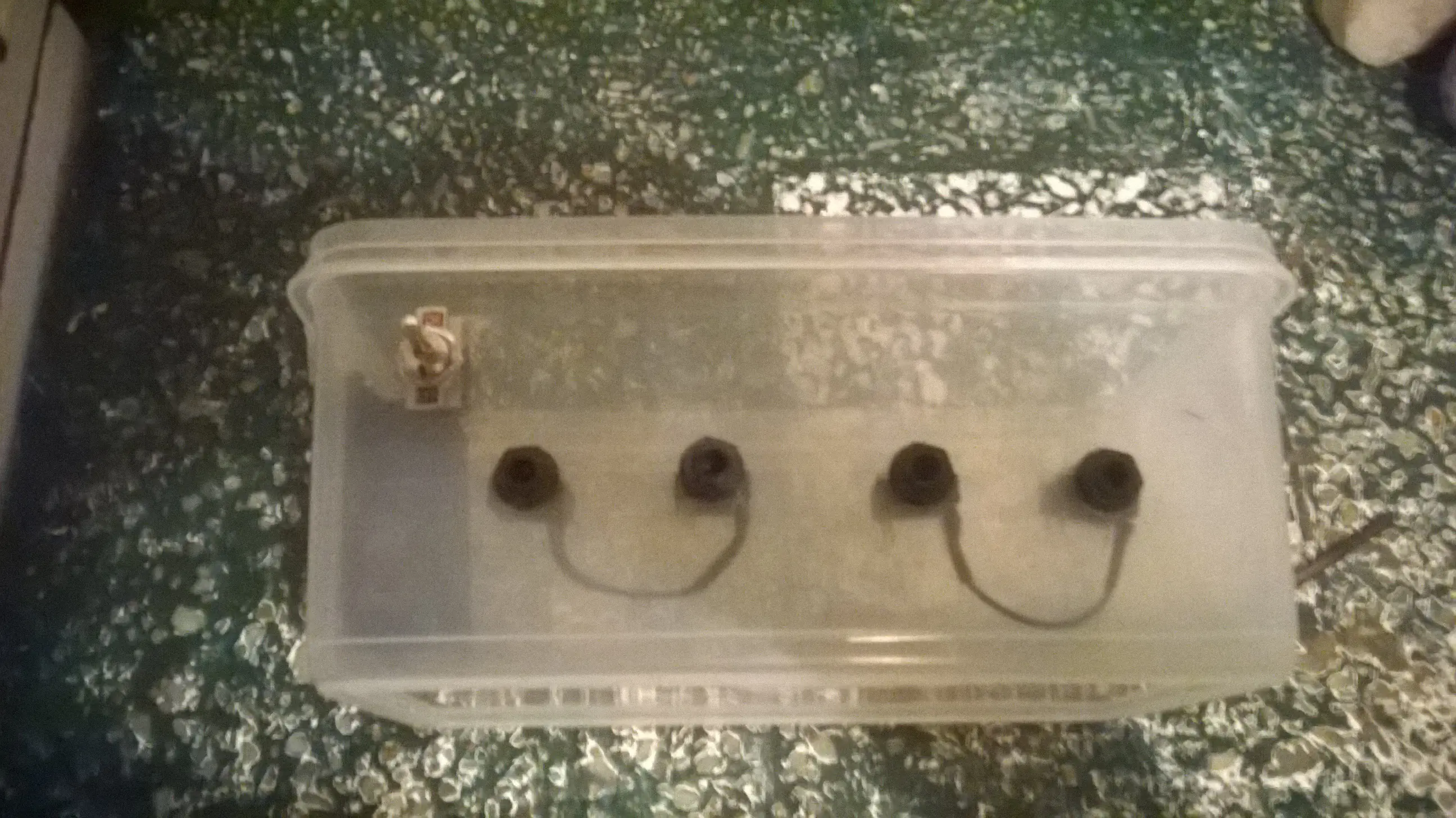

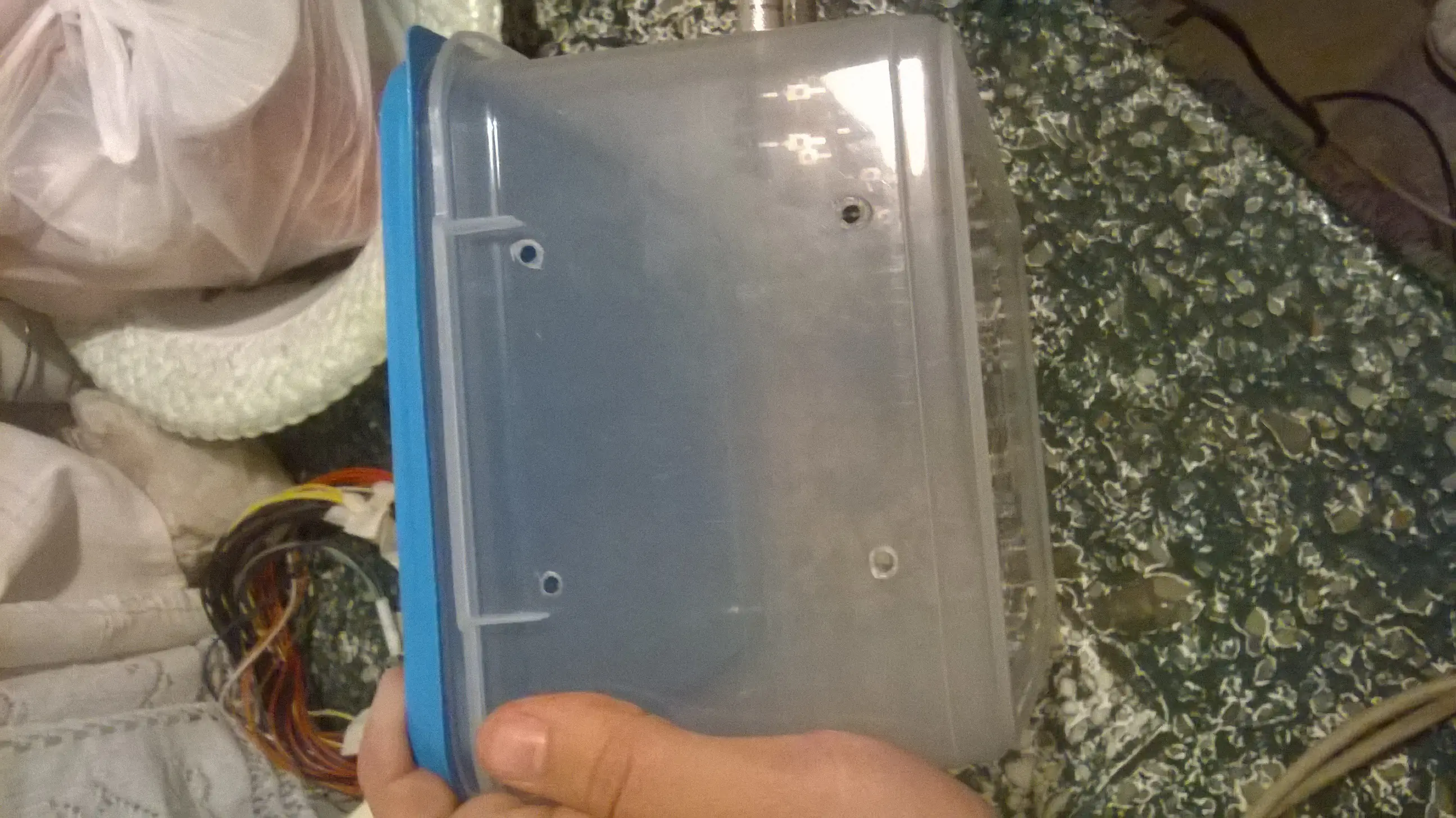

Necesitamos imaginación, como queremos que vayan nuestras piezas en el taper. Una vez decidido hacemos los agujeros a medida. Acá les dejo como me fue quedando:
Cómo conectar:

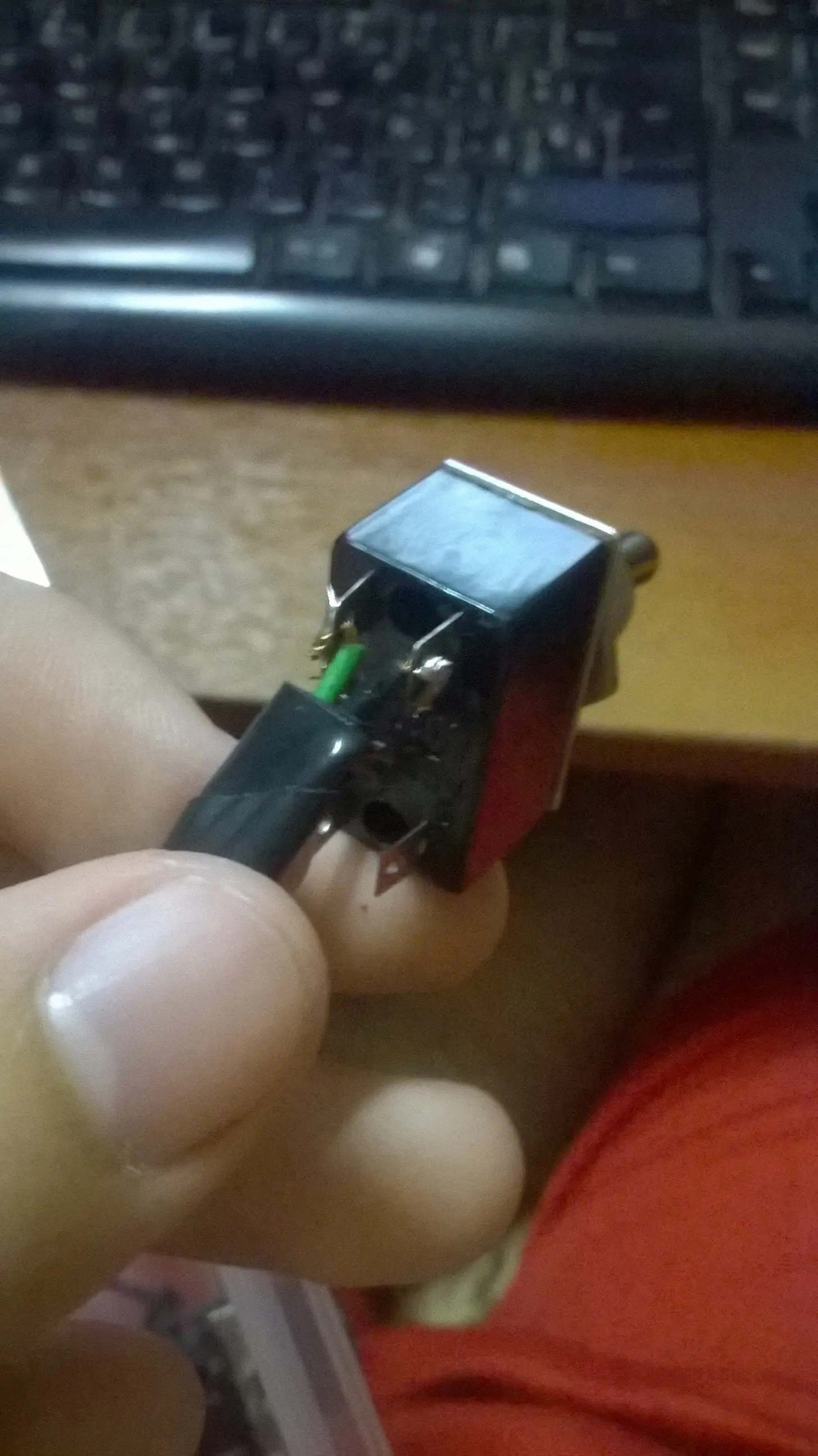

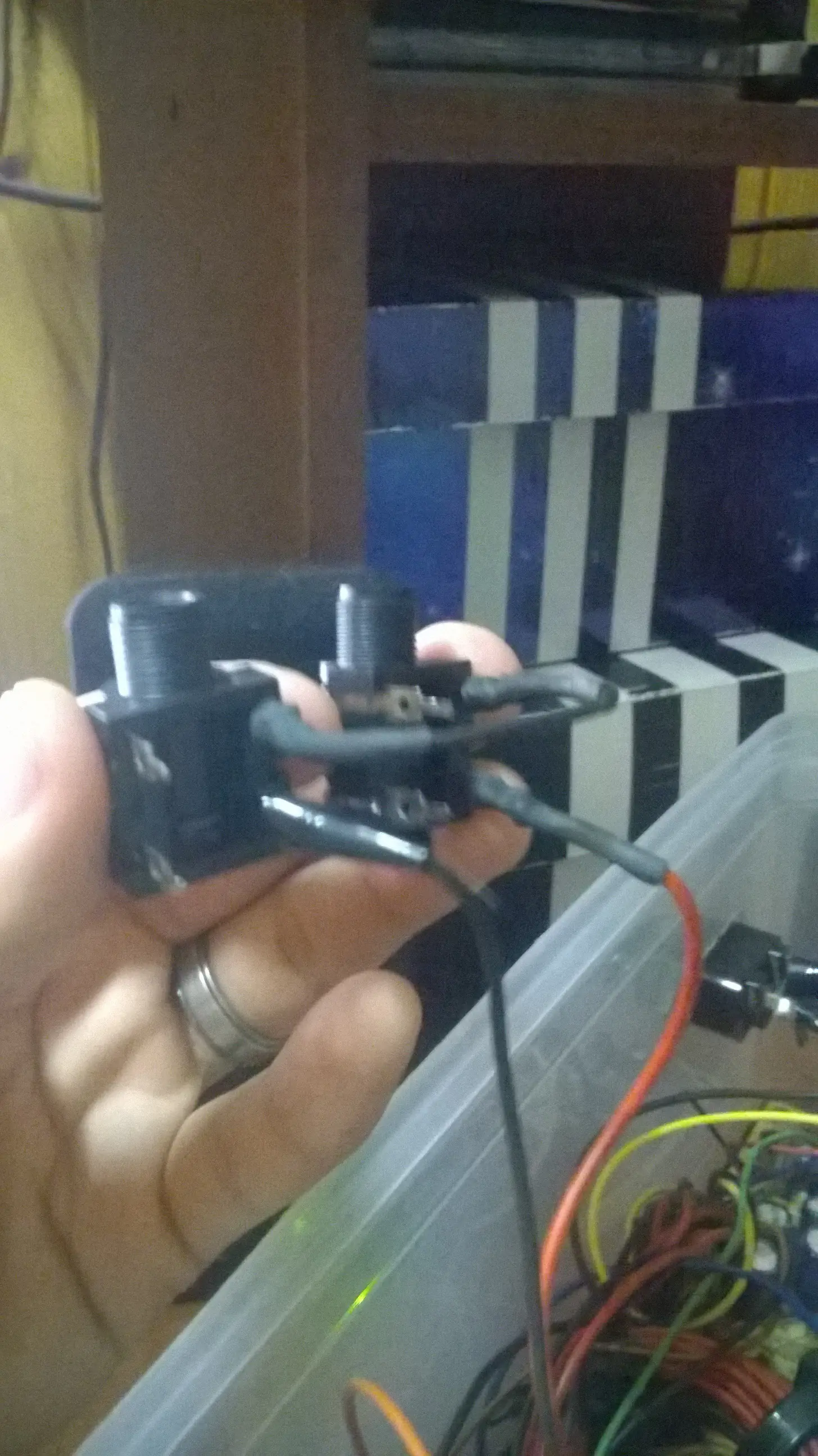

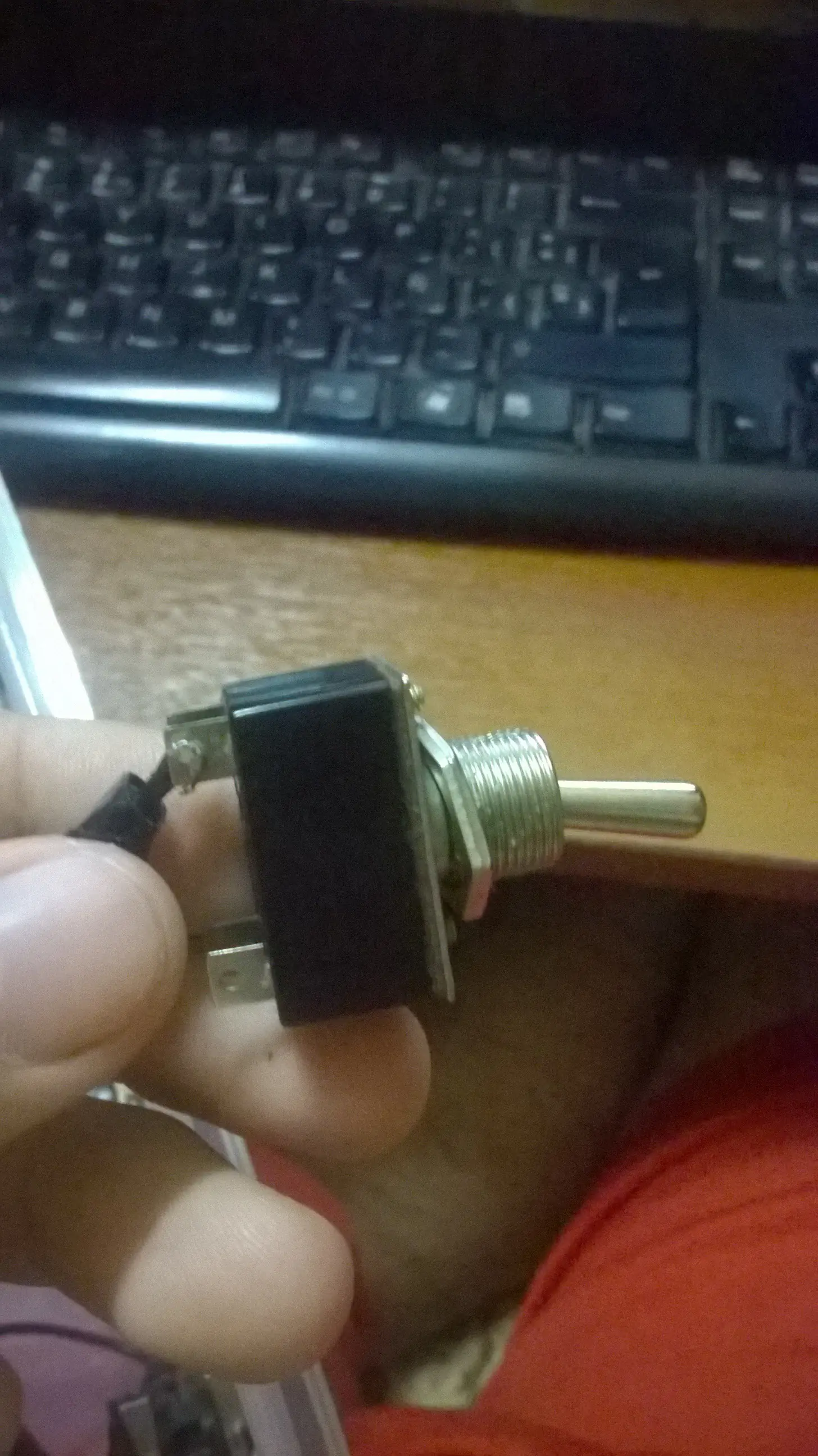

*El switch: para conectar los switchs utilizamos los cables que anteriormente usamos para comprobar si la fuente funciona. Conectamos en una pata del swtich el cable verde y en la otro el negro. Nos quedará así:
*Los plugs hembras: para estos pares yo les dejo la siguiente información (sacada de un post que aclaro abajo):

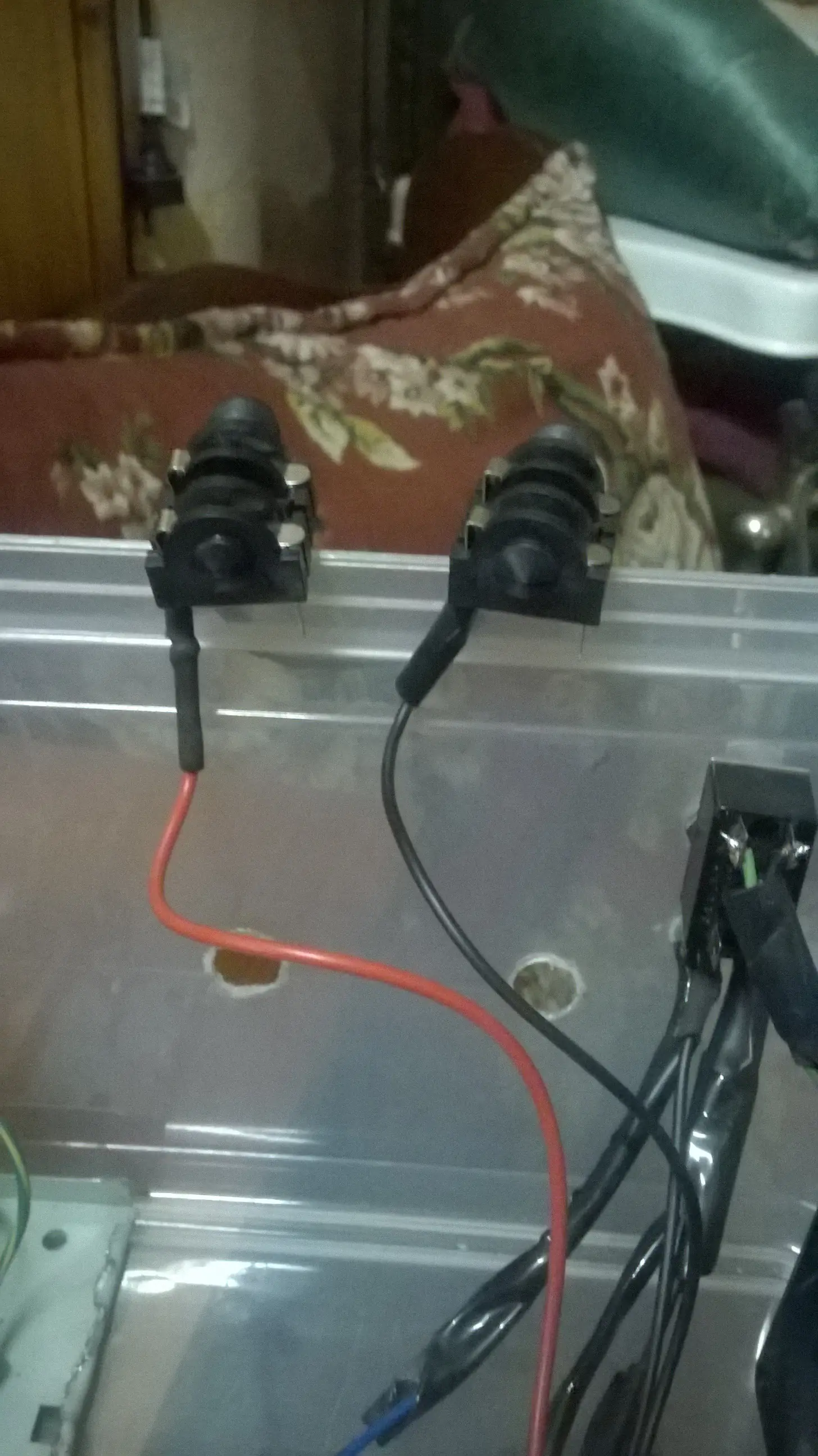

Como nos fijamos tenemos 2 pares de plugs, cada par están puenteados entre sí, en la segunda patita detrás de la pata puenteada en uno de los plugs hembras conectamos un cable negro (masa) y luego en el otro en la misma ubicación conectamos un cable rojo (5 Voltios). Luego con el segundo par con uno de los plugs conectamos un cable negro también (masa) pero en el otro plug conectamos uno amarillo (12 volt). Así nos quedarían:
Plugs de 5v:
Plugs de 12v:
Actualmente estoy investigando como utilizar solo el amarillo y regularlo pero por ahora no lo necesito ya que la uso solo para practicar. Para los que se animen a hacerle un regulador acá les dejo un tutorial:
link:
acá un diagrama (que no me pertenece. mas abajo voy a aclarar)
Si utilizan ésto, solo tendrán que comprar 2 plugs y los materiales del video, además de que solo utilizarian para los plugs un cable negro y uno amarillo

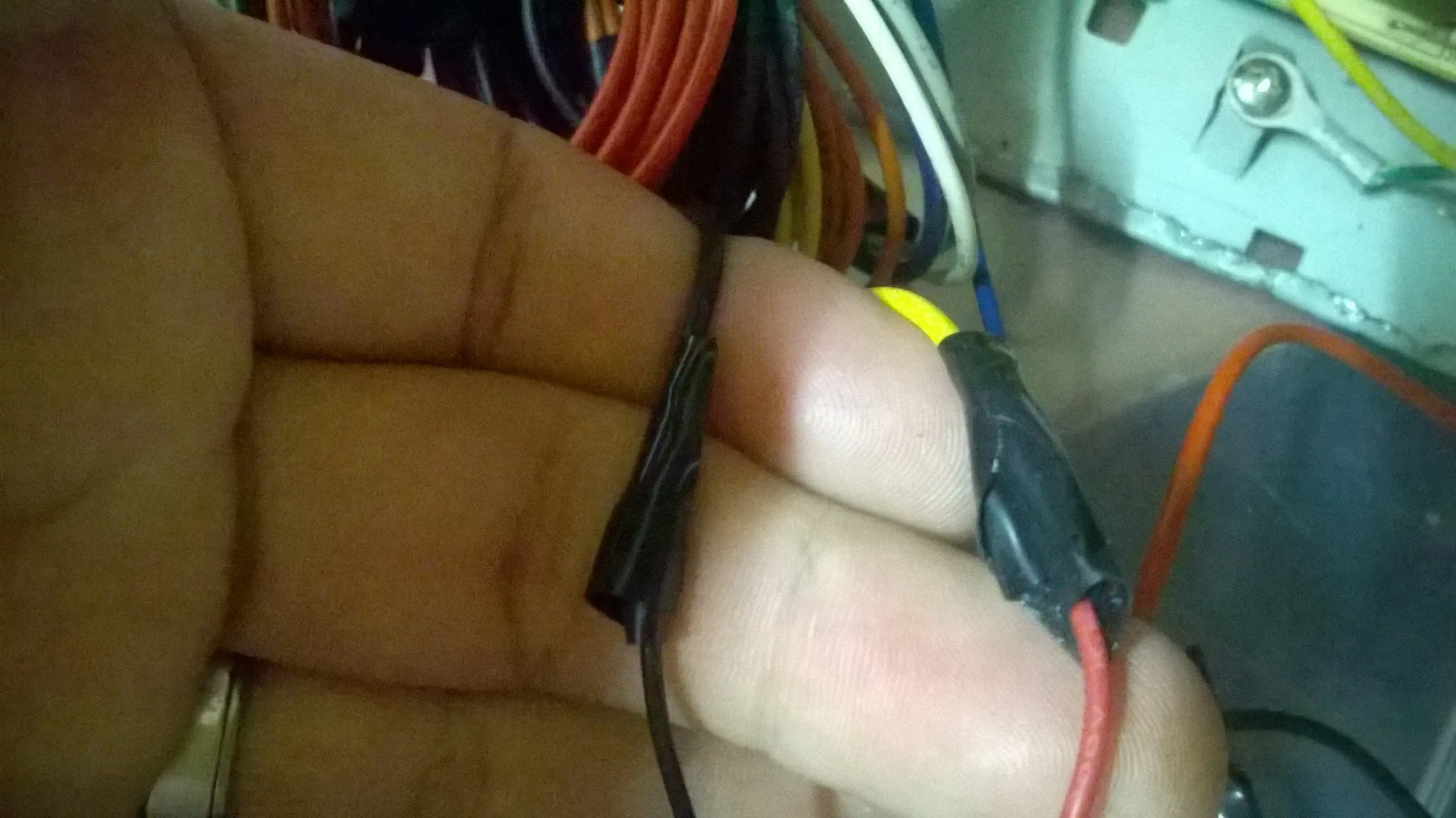

*Leds: A éstos en una pata que iba a utilizar como negativa le soldé a cada una, una resistencia de 220 ohms, y a la verde la soldé con el cable azul en su pata positiva y un cable negro en la pata negativa (donde está la resistencia) y al rojo le soldé un cable rojo en su pata positiva y uno negro en su negativa (también donde está la resistencia) a éstos les puse cinta aislante y termorectractil a lo pavote por eso ni le saco foto porque no se ven nada
*El cooler: el cooler utiliza una corriente de 12v, entonces utilizaremos un cable negro y otro amarillo, como yo reubiqué el cooler en el taper tuve que cortar sus respectivos cables y me quedaron cortos. Por eso use uno amarillo y uno negro pero podrías no necesitar éste paso si los cables te quedan a la medida donde lo quieras poner. Así me quedaron los cables:

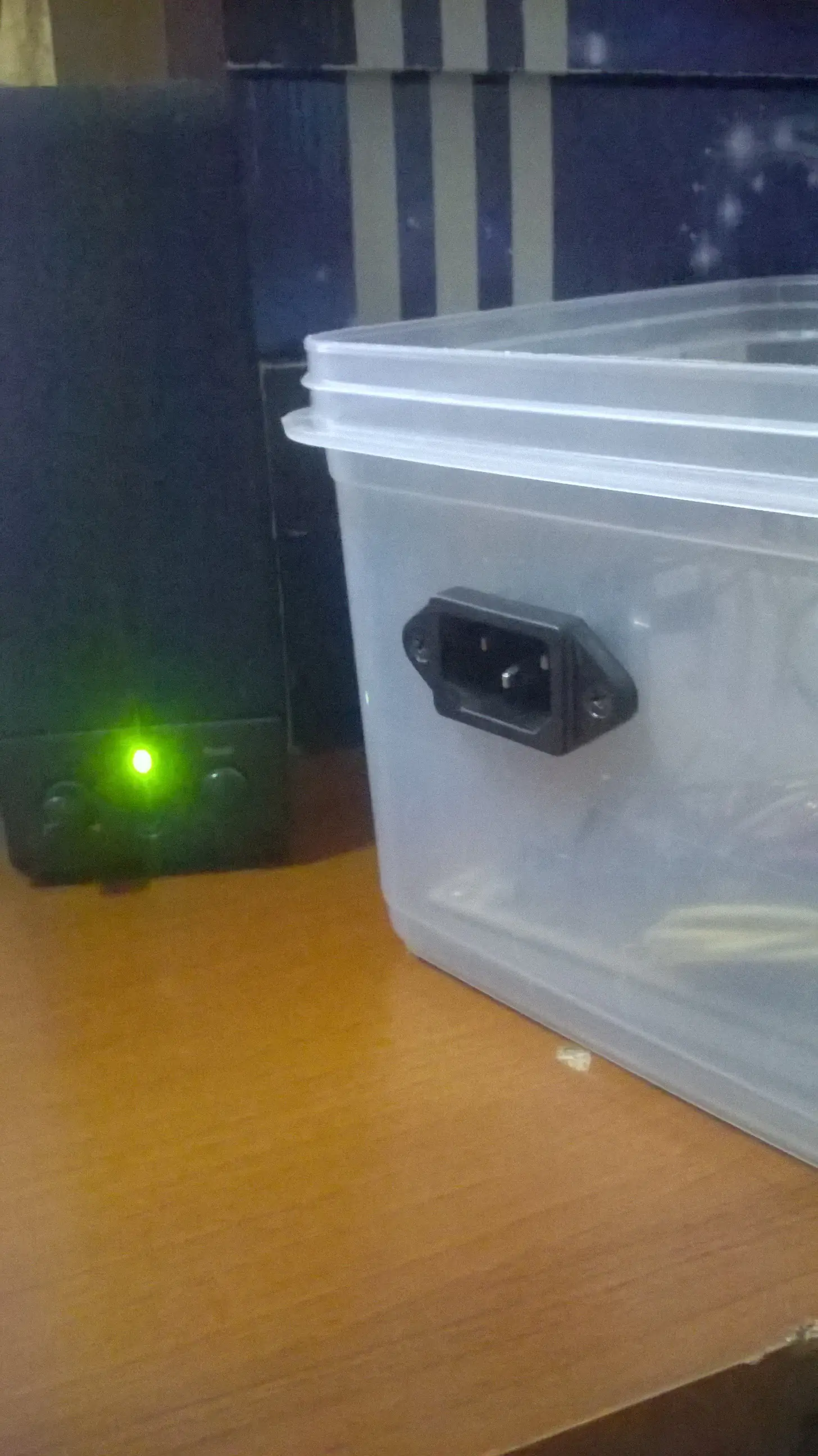

*Al enchufe que va a la corriente: a éste no modifiqué sus cables, solo los corté para poder ubicarlo bien en el taper y luego volver a soldarlo.

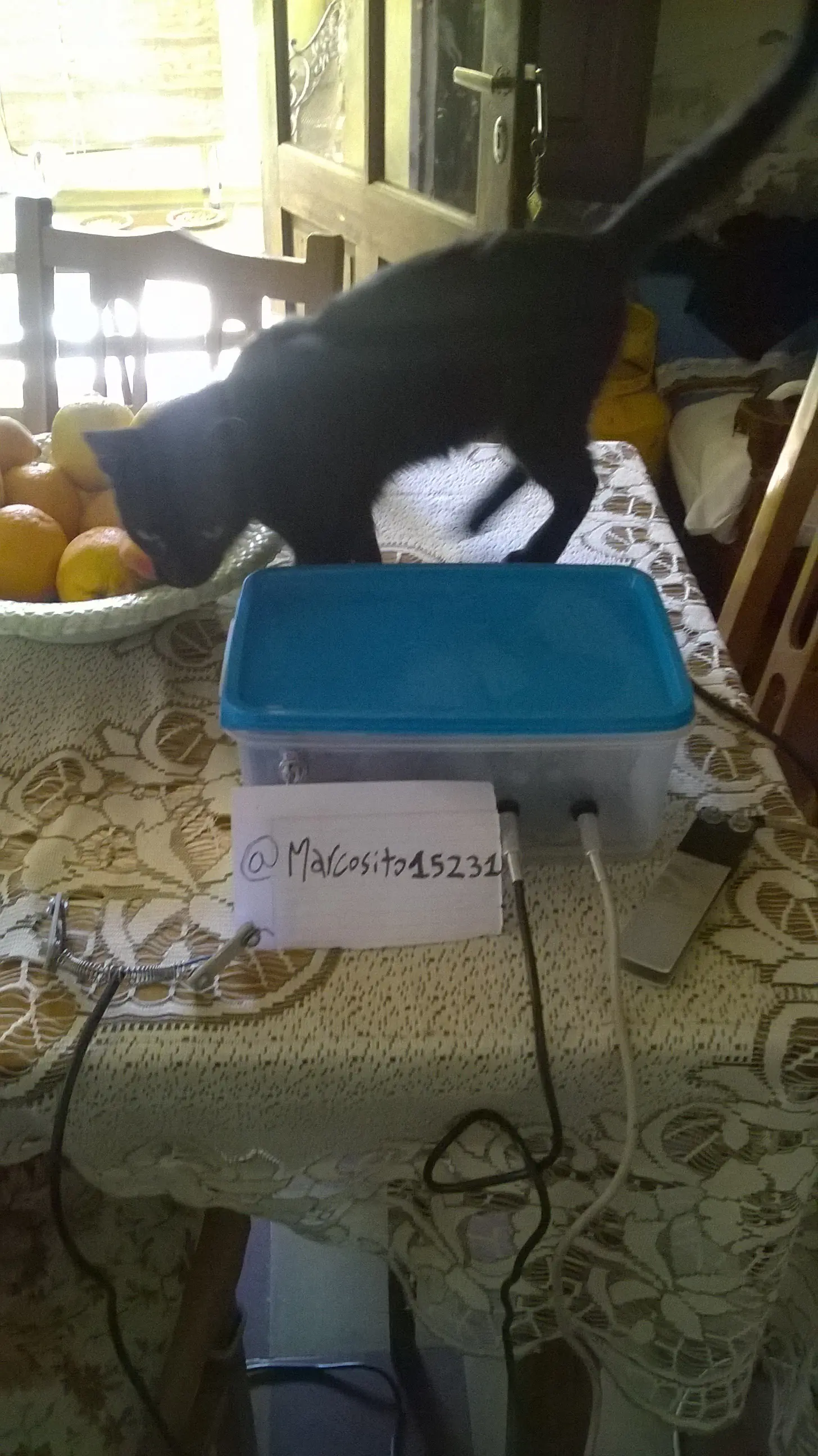

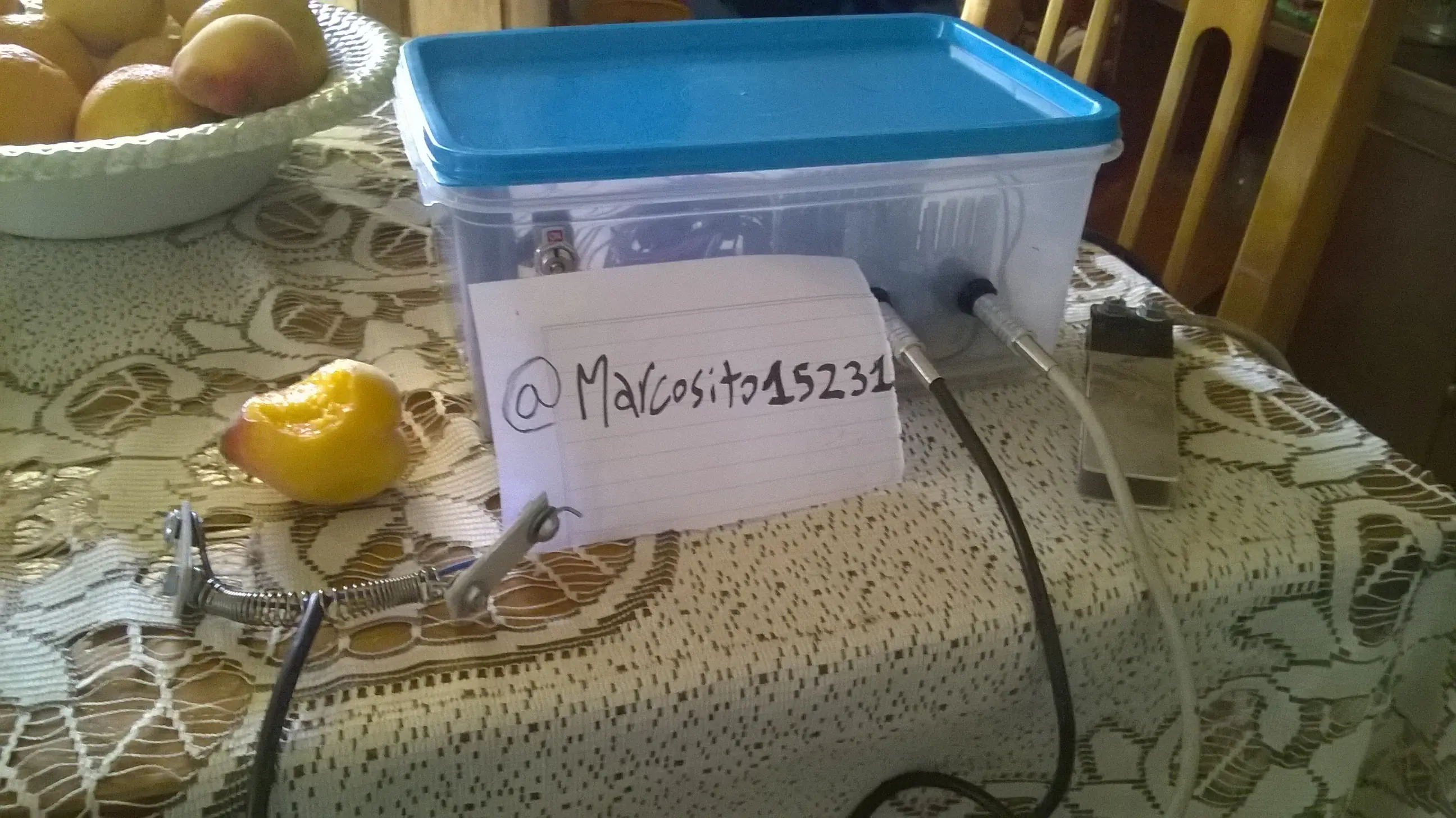

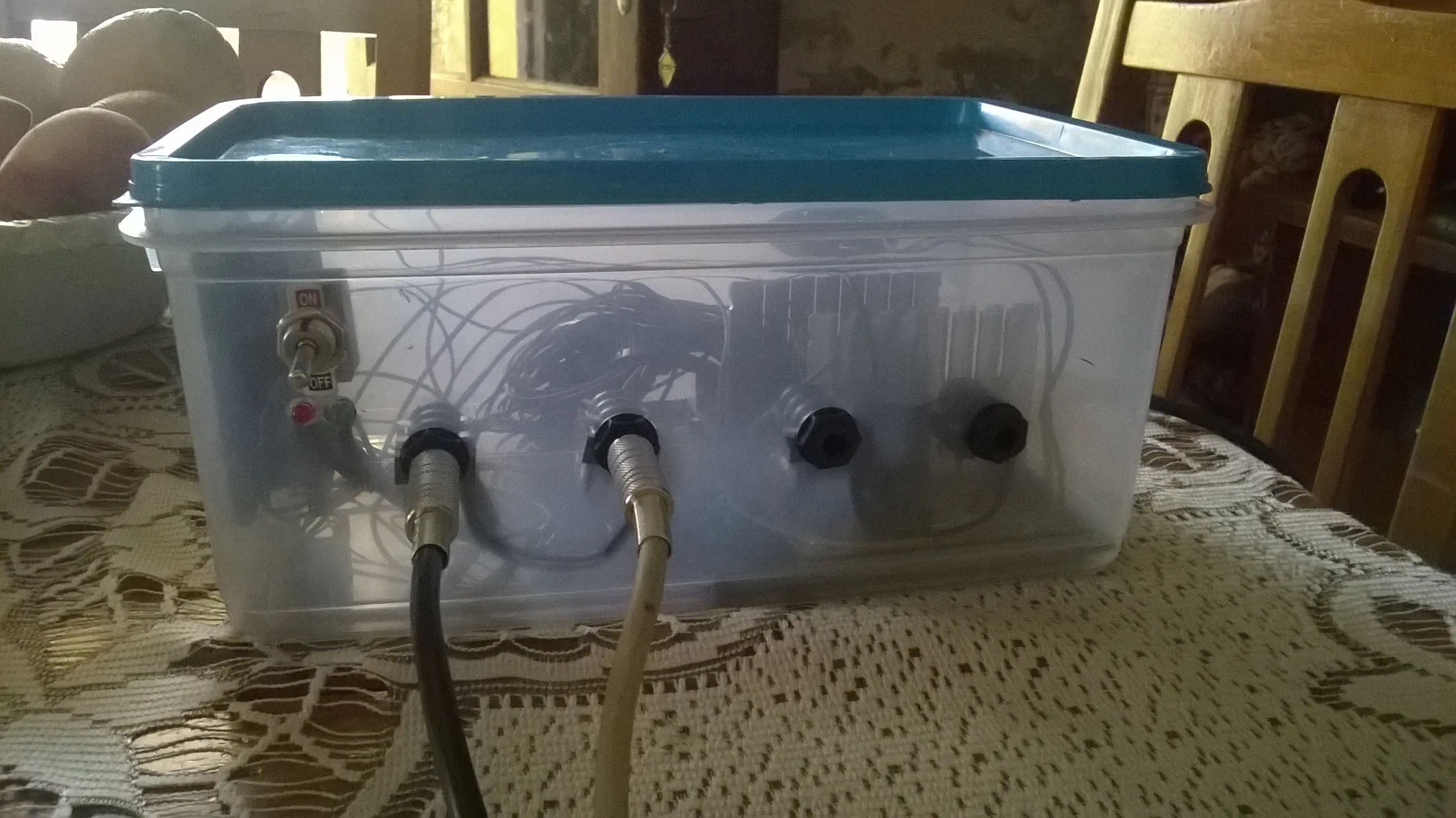

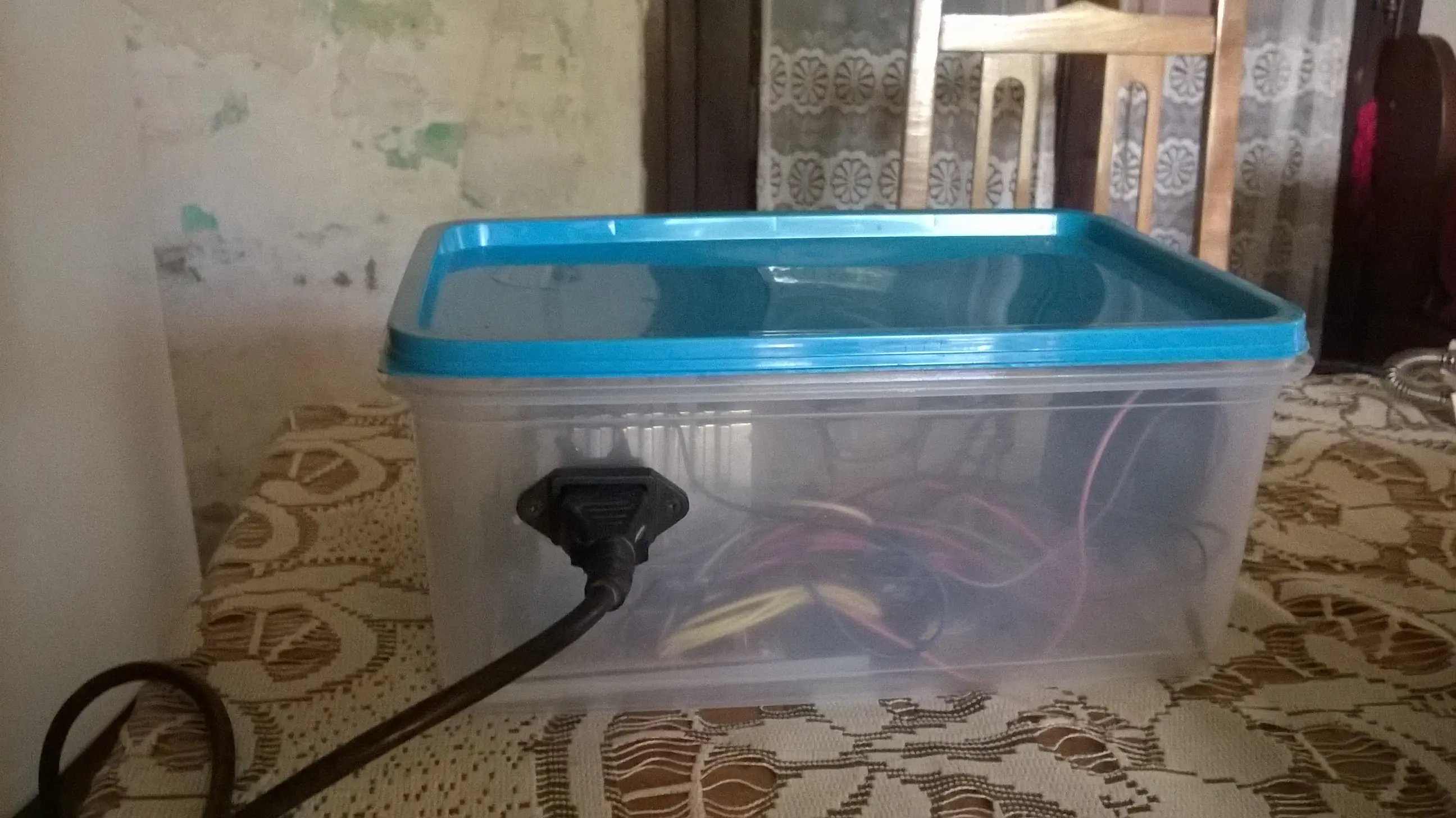

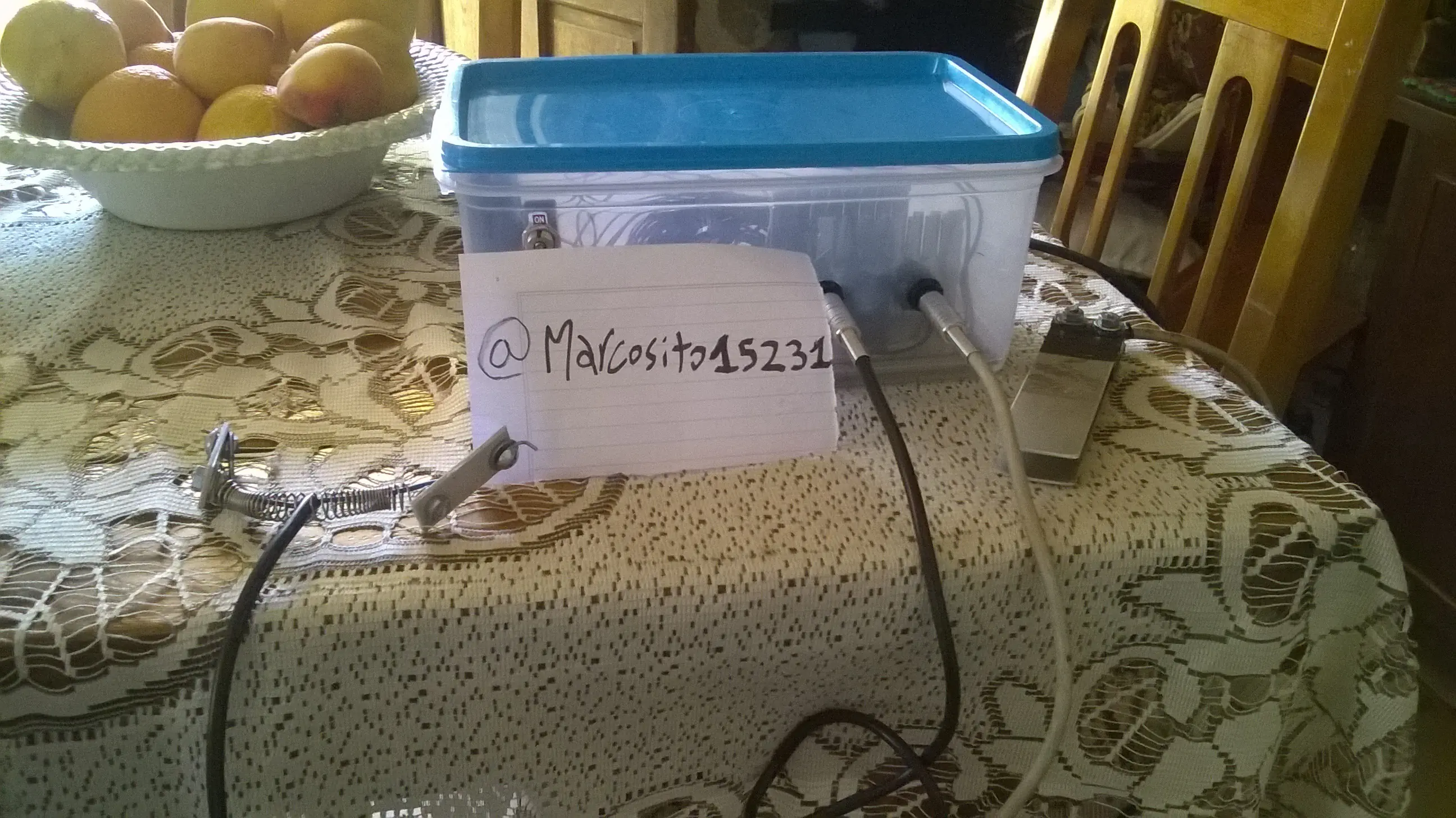

Resultado final!
Videos:
link:
link:
Videos de inspiración para fabricar pedal y clip cords:
link:
link:
link:
link:
link:
Inspiración para el post
Actualmente no puedo recibir completamente el crédito por el post, debo recalcar que la idea de utilizar una fuente de computadora fue de un video de youtube (aunque mal explicado) me sirvió mucho para animarme.
Y tambien gracias a un post de @Radiance cuyo nombre del post es: "Tu propia fuente de voltaje regulable."
Su post me sirvió de inspiración y pude, digamos, deformar su post para lograr hacer el mio.
Acá el video del otro flaco que me sirvió solo de inspiración aunque el final me hizo cargar todo ya que no mostró como funcionaba:
link:
Muchas gracias por haber pasado por mi post ♥
