Introducción
Cuando hice el PCB del post anterior sentí que se gasto demasiado cobre,las pistas eran muy pequeñas,soldar era cómodo pero quedaba muy frágil.Entonces me dispuse a rediseñarlo en otra plataforma y con mucho esmero mejore demasiado el diseño en cuanto al original.
El mejor resultado (V5.2) es el que verán,ya ha sido probado exitosamente,el consumo de cobre es bajo,las pistas dan mejor agarre a los componentes aunque gasta un poco mas de soldadura que el diseño original,este es perfecto para industrializar.
(También aclarar que el StandBy del diseño anterior no funcionaba bien,corregido)
Formato del Post
Las cosas escritas en NARANJA son obligatorias de leer para armar este proyecto
Las cosas escritas en AZUL son opcionales para armar este proyecto
Recomiendo leer el post completamente así como la hoja de datos.
Características
Potencia:40W en 4 Ohms y 22W en 8 Ohms (THD = 10%)
Potencia HI-FI: 32W en 4 Ohms y 17W en 8 Ohms (THD=1%)
Voltaje de Alimentación: Hasta 25V (20V Recomendados)
Tipo de Alimentación: Positiva,Negativa y Tierra. (V+ V- GND)
Protecciones incluidas en el Chip: Cortocircuito, Térmica y ESD.
Tabla de consumo MINIMO en Amperios:
60W de Potencia a 25V consume: 2.4 Amperios (2.400 mA)
40W de Potencia a 25V consume: 1.6 Amperios (1.600 mA)
22W de Potencia a 25V consume: 0.88 Amperios (800 mA)
Si necesita mas valores para estar seguro,lo invito a ver la hoja de datos, CLICK AQUI .
NOTA IMPORTANTE: La tabla de consumos especifica los MÍNIMOS y NO LOS MÁXIMOS,los valores MÁXIMOS pueden variar.
NOTA IMPORTANTE 2:La distorsión puede ser reducida bajando la ganancia,esto reduce la cantidad de WATTS pero baja la DISTORSIÓN.

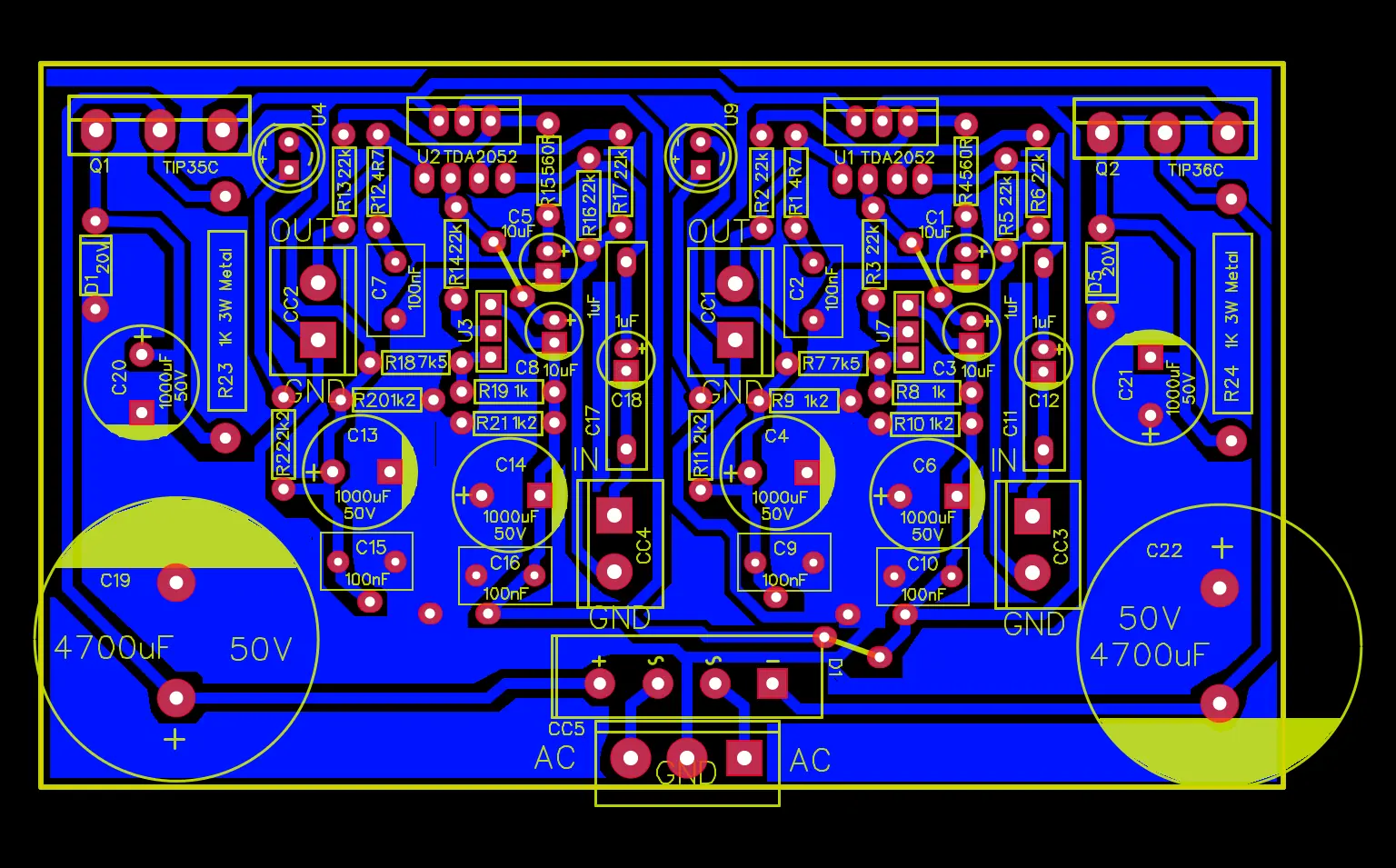

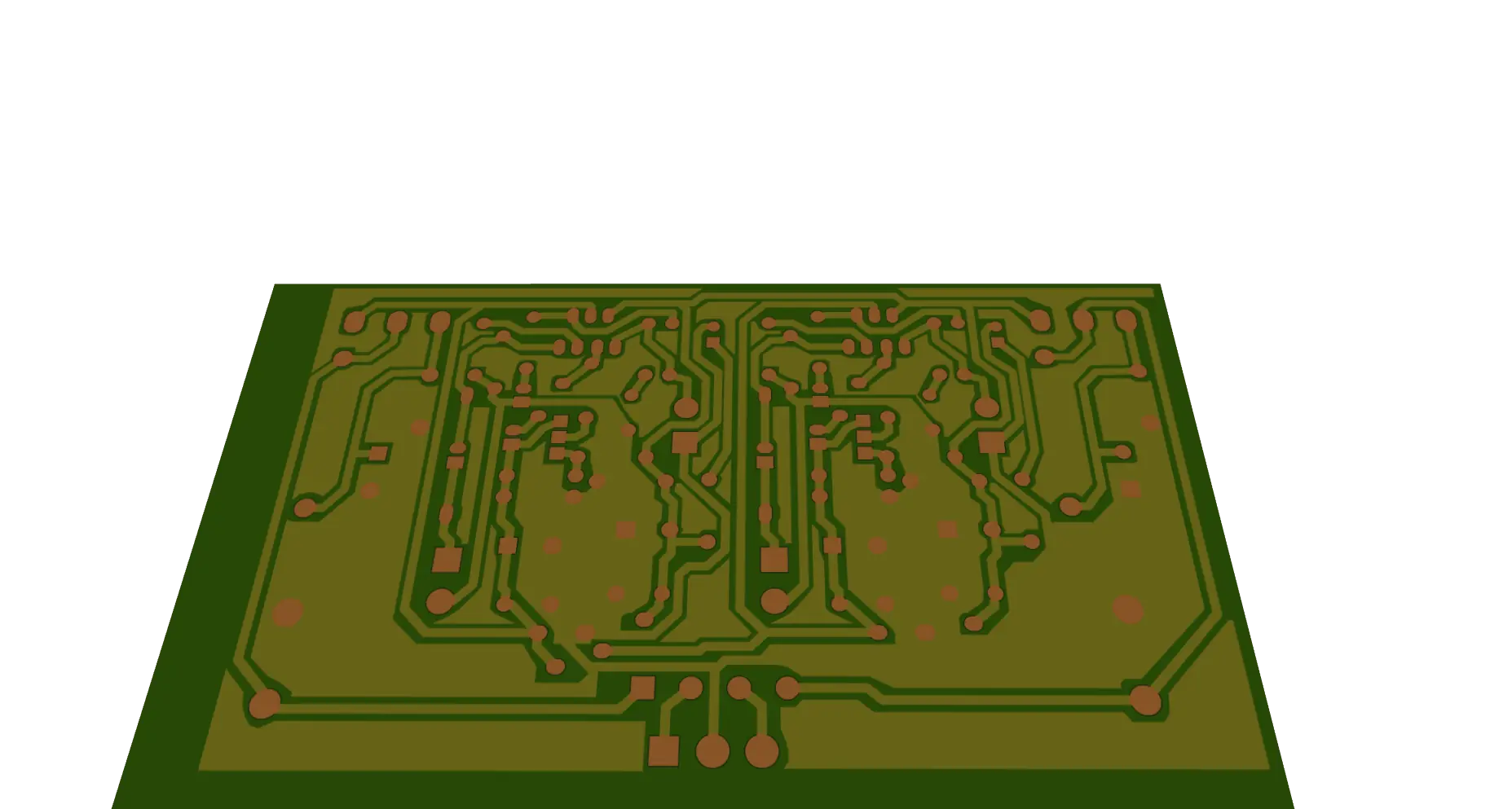

Circuito Impreso (PCB)
EDICIÓN 2 Estéreo
Estéreo
Alimentación regulada por Zener y Transistor (TIP35C y TIP36C).
STAND-BY funcional.
3 Jumpers totales.
CARACTERÍSTICA ESPECIAL: El voltaje suministrado al amplificador puede ser ajustado con tan solo cambiar los dos Zener (D1 y D5) y las dos Resistencias de 3 Watts (R23 y R24).
Los valores recomendados son los mostrados en la mascara de componentes,entregando un sonido excelente.
Fuente de poder incluida.
Ventajas:
Mejor regulación de voltaje.
Menos Capacitores.
Habilidad de ajustar el voltaje hacia el amplificador.
STAND-BY completamente funcional.
Listo para Hi-Fi.
Resistencias de "Ganancia" fáciles de acceder y cambiar.
Diseño mucho mas pulido.
LED indicador de poder.
Costo de fabricación bajo.
El capacitor de entrada puede ser cambiado por uno solido de 1uF o electrolítico de 1uF.
Diseño compacto.

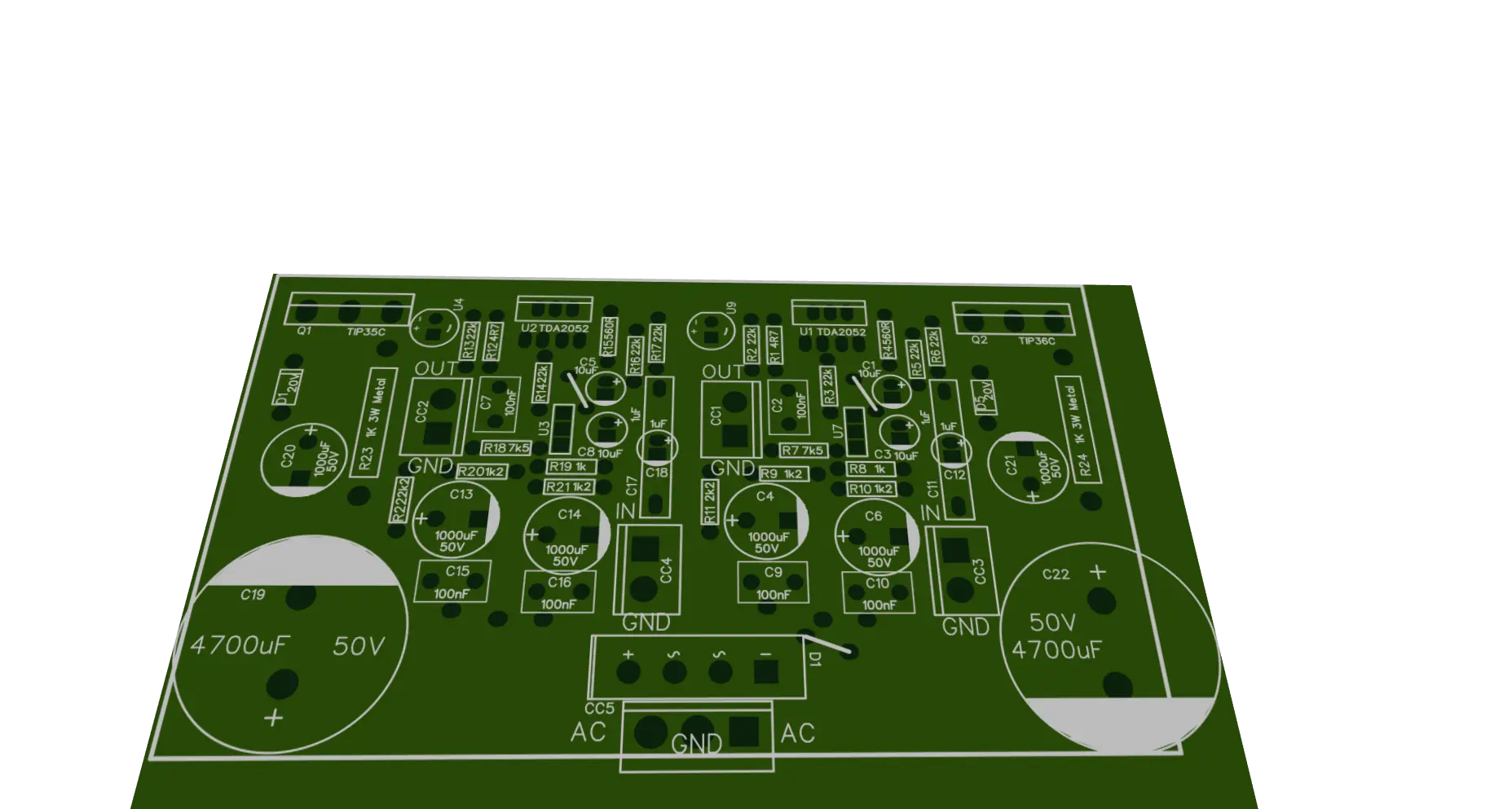

Mascara de componentes completamente funcional y pulida.
Llenado de tierra y algunos lugares hecho manualmente,reduciendo así el coste de fabricación.
Desventajas:
Ninguna con respecto a diseños anteriores.
Descarga
DeviantArt
Notas finales
Este rediseño les ahorrara todo tipo de problemas,espero le den un buen uso.Si por alguna razón necesitan los archivos Gerber háganmelo saber y actualizare el post para incluirlos.
Si alguien necesita el diseño Monofonico también puede comentar,lo tengo pero no creo que sea importante.
Para probar si el tamaño de impresión es el correcto pongan un TIP35C o el TDA sobre los agujeros,debe quedar perfecto sobre los agujeros.
Aclaro que este diseño ha sido probado completamente y funciona,fotos de el las subiré después ya que ya lo tengo funcionando en su gabinete y me da pereza abrir el gabinete.
El diseño de la placa es completamente mio.
