En esta ocasión les voy a mostrar una mesa mezcladora de sonido con amplificador de potencia incluido de 150W+150W
Descripción de la mesa mezcladora:
Mesa de mezclas de 5 entradas, 2 de micro, 2 de Phono y una entrada estéreo de línea.
Salida auriculares.
Control de volumen, balance, graves y agudos, basado en el TDA 1524.
Dos etapas de potencia de 150 W a 8 ohmios, basados en los módulos híbridos STK 4048 II de Sanyo.
Vúmetros de 60 dB basados en el LM 3915 N.
Ventilación forzada mediante ventiladores.
* - Amplificador 150w.
Basado en el módulo STK 4048II los componentes son los indicados en el esquema adjunto.
La bobina (en paralelo con la resistencia de 4.7 ohms en la salida del sistema) debe ser de 3μH. Puede lograrse enrollando tres capas de alambre esmaltado de 1.5mm de sección sobre esa resistencia.
Internamente contiene cuatro transistores bipolares necesarios para desarrollar los 205 vatios sobre cargas de 4 ohms o 150 sobre 8 ohms.

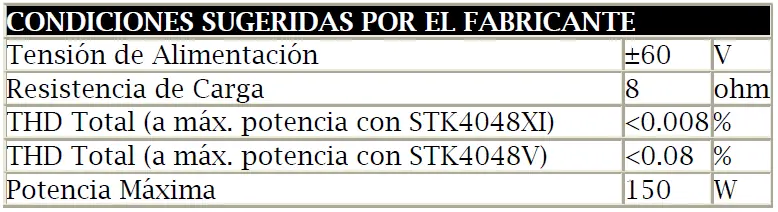

Como se observa en la tabla hay dos versiones de este módulo difiriendo entre ellos sólo por la distorsión harmónica y el precio.
Hemos evaluado el funcionamiento sobre cargas de 4 ohms y no notamos problema alguno. La distorsión crece notablemente pero dentro de parámetros aceptables para el mas exigente de los oídos, principalmente se nota cuando truena una nota de baja frecuencia proveniente de la percusión. Para obtener 205w de potencia basta alimentar el sistema con 55V y cargarlo con un parlante de 4 ohms (o dos de 8 ohms en paralelo simétrico).
Con respecto a la fuente, Sanyo recomienda utilizar una fuente convencional con un transformador eléctrico, un puente de diodos de onda completa y dos capacitores (uno para V+ / Masa y el otro para Masa / V-) de 10000μF cada uno. Además, aconseja colocar una resistencia de 500 ohms entre V+ y masa y otra del mismo valor entre masa y V-.
El transformador utilizar tiene que ser 40+40 V capaz de entregar un mínimo de 6 A por canal.

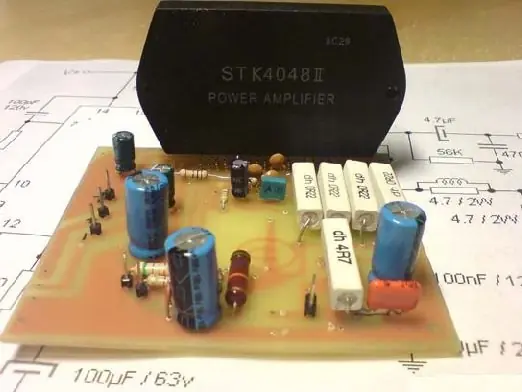

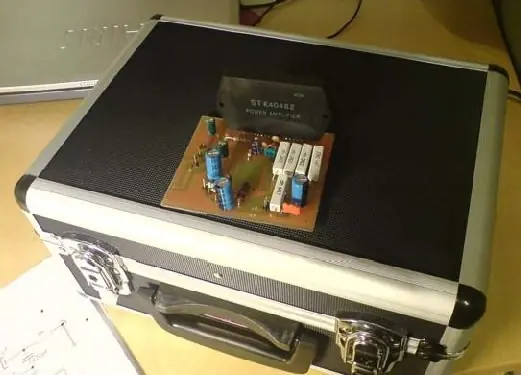

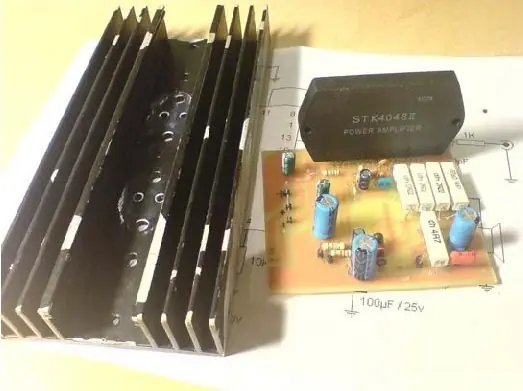

Algunas fotos del montaje del amplificador de potencia.
* - Protector de altavoces.
Este circuito impedirá que una falla en el amplificador de audio de potencia deje fuera de combate a nuestros parlantes.
Por medio de un relé mecánico este circuito desconecta ambos parlantes simultáneamente si una tensión superior a lo normal se presenta en una o ambas vías de salida.
Hasta el primer transistor C458 ambos canales son idénticos, por lo que se describirá uno solo. La resistencia de 15K limita la corriente que ingresa al puente de diodos, el cual rectifica la alterna propia de una salida de audio.
La resistencia de 100 ohms pone a tierra la carga de cada canal. Así el transistor C458 se comporta como una llave que cortocircuita cuando se presenta una anomalía en las salidas de audio.
Este transistor carga el capacitor de 220μF y acciona el 3er. transistor C458 el cual a su vez acciona al transistor C1383 ó C1384 el cual actúa como driver de corriente para poder mover la bobina del relé (marcado con asterisco).
Este relé accionará las llaves marcadas con asteriscos las cuales están en su posición normalmente cerradas (sin corriente el relé las llaves cierran circuito, dejando los parlantes conectados a las salidas).
El circuito se alimenta de 12V y consume no mas de 100mA.
La bobina del relé obviamente será de 12V.
El diodo 1N4007 impide que, cuando se quita la corriente de la bobina, la tensión de rebote dañe el transistor

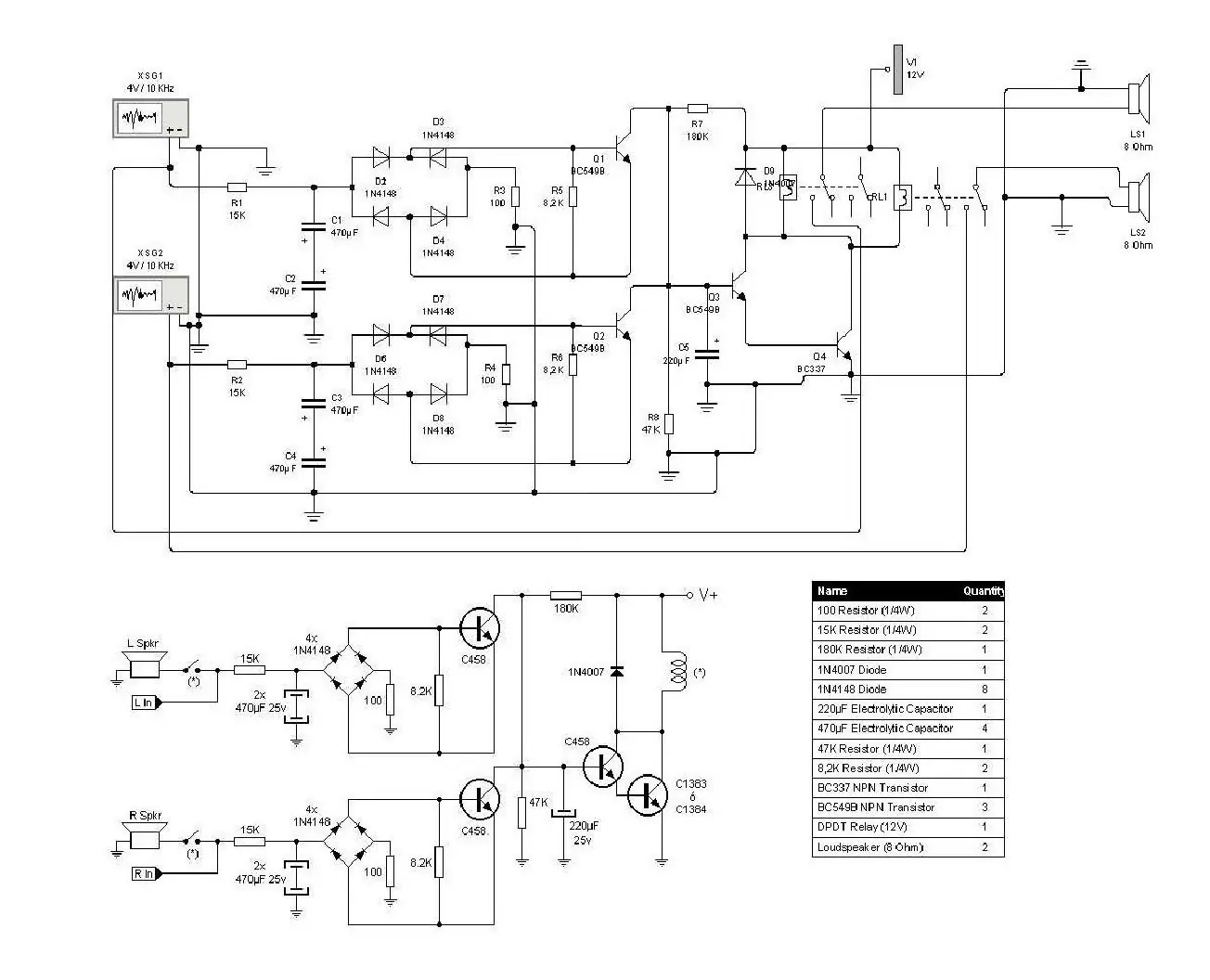

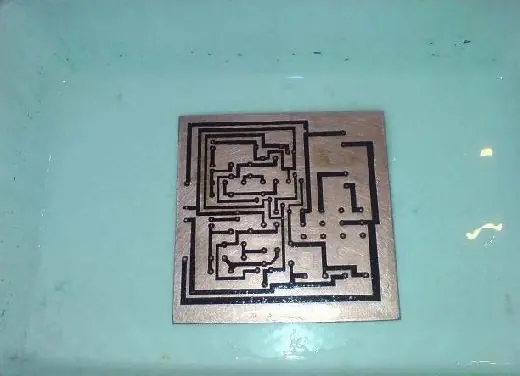

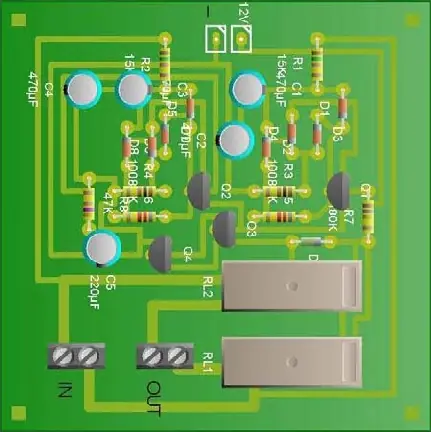

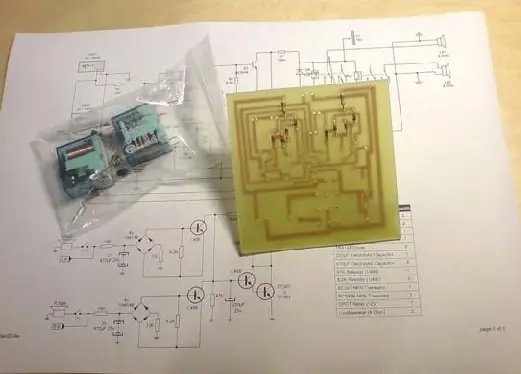

Algunas imagenes y fotos del protector
* - Vúmetros LM 3915 N.

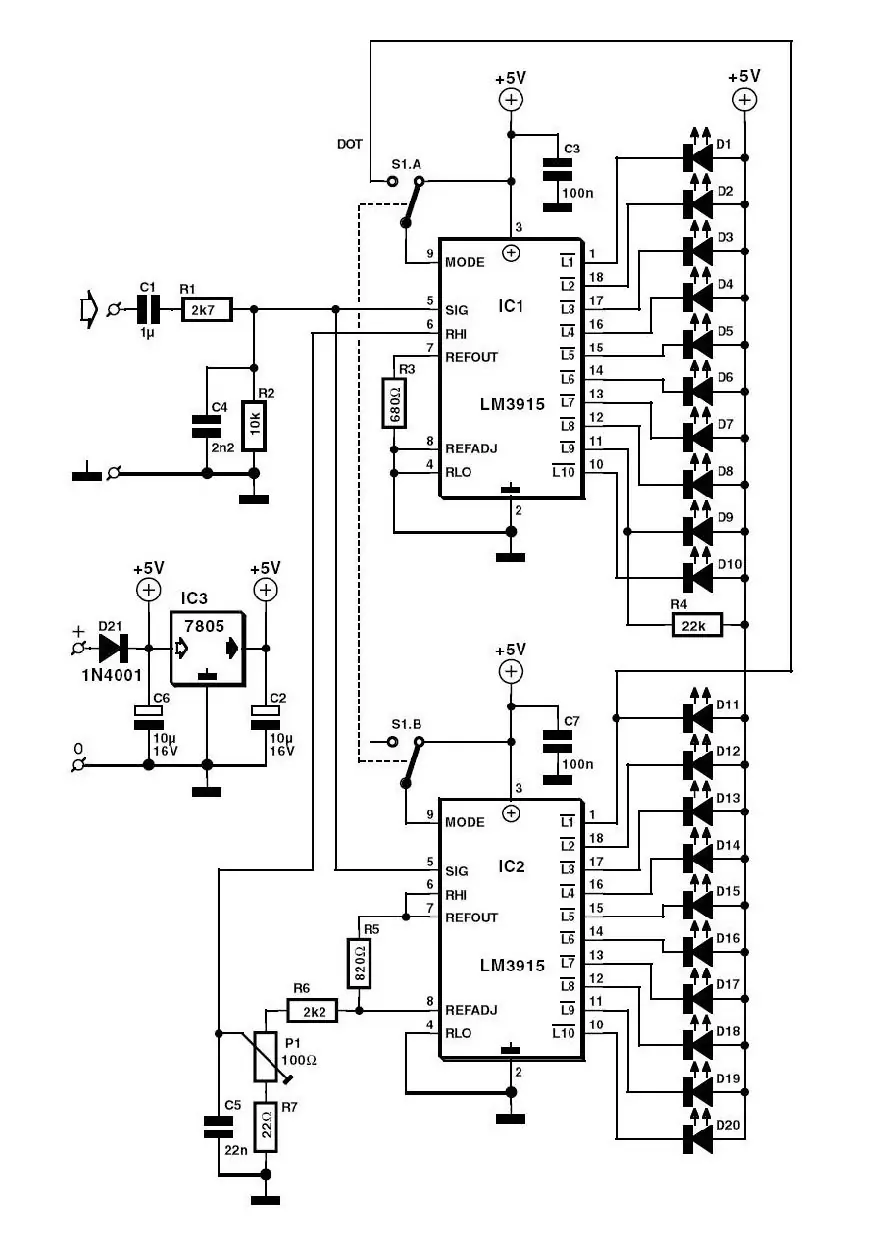

Basandome en un esquema que me encontre:

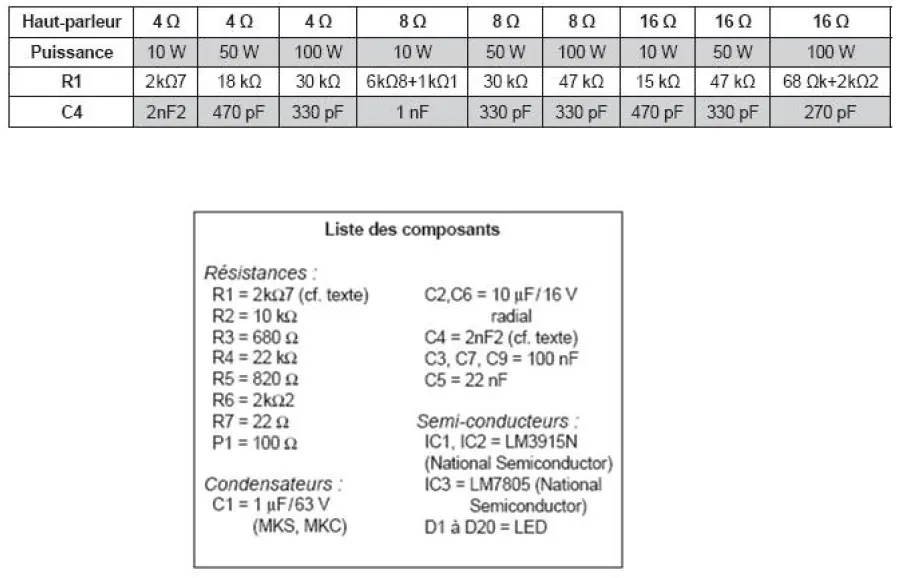

Las diferentes configuraciones de las R y C, para diferentes potencias de salida y lista de componentes:

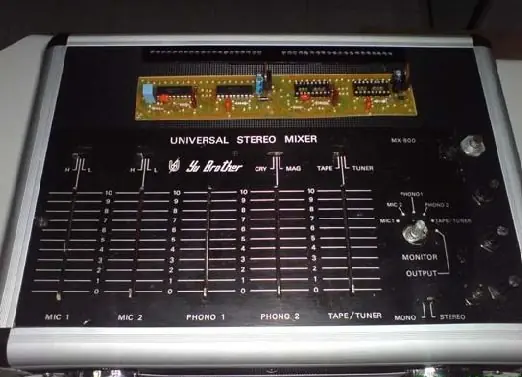

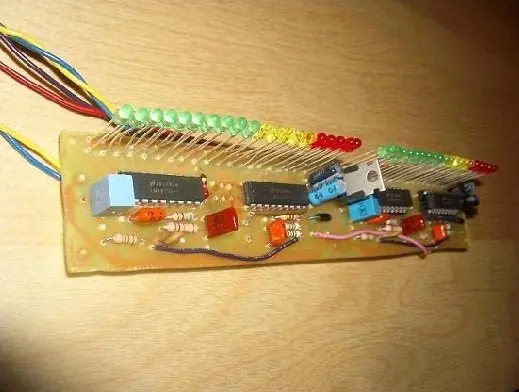

Algunas fotos del vumetro stereo.
* - Preamplificador con control de tonos.

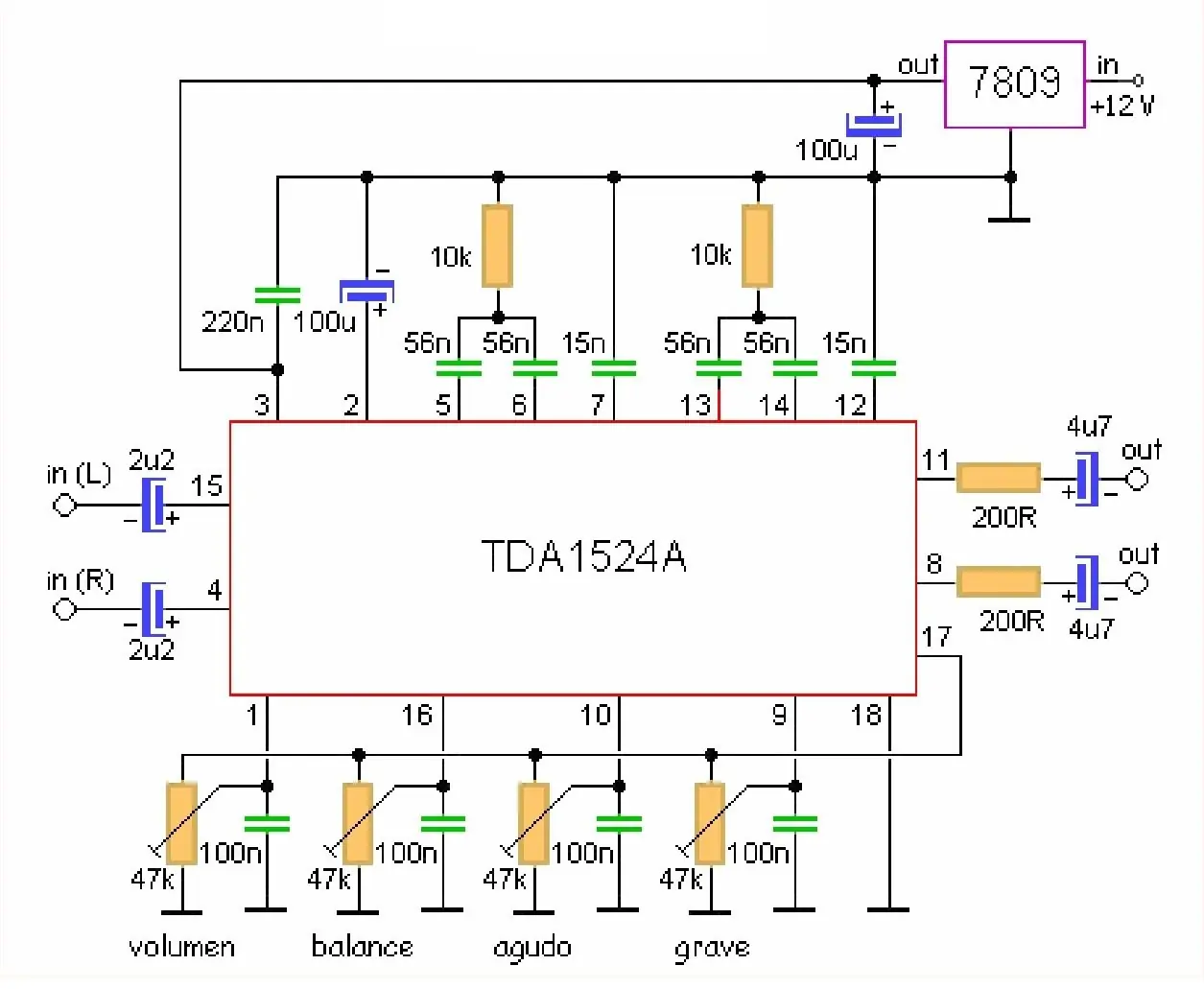

El preamplificador con control de tonos utilizado fue uno basado en el TDA1524A, que da muy buenas prestaciones por un bajo precio, el esquema utilizado fue el siguiente.

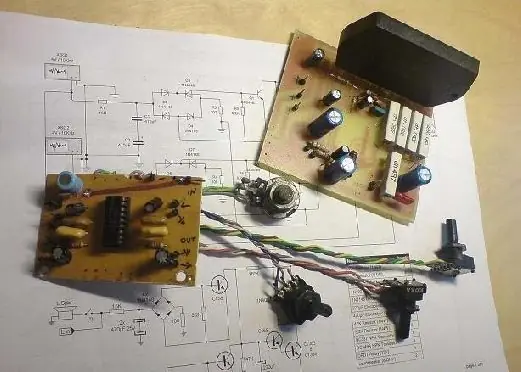

Foto del Preamplificador, con unos potenciometros por ahora temporales, ya que era para probar si funcionaba (La idea es utilizar potenciometros deslizables).

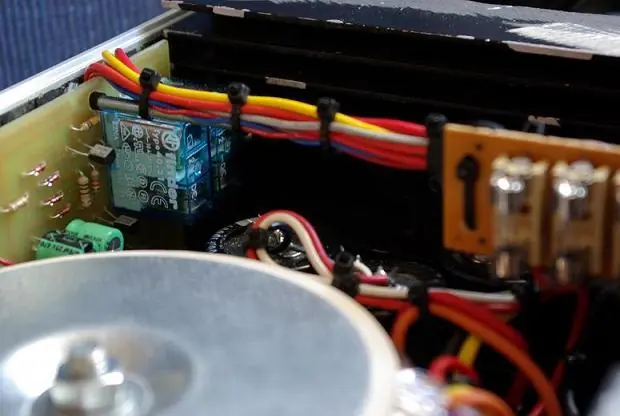

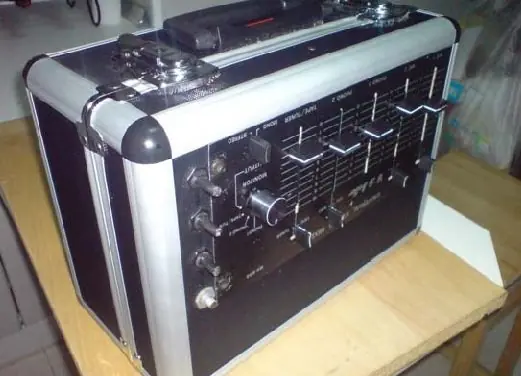

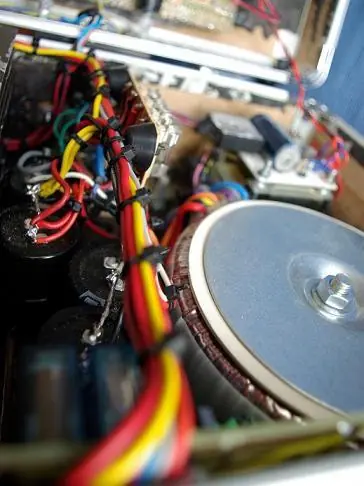

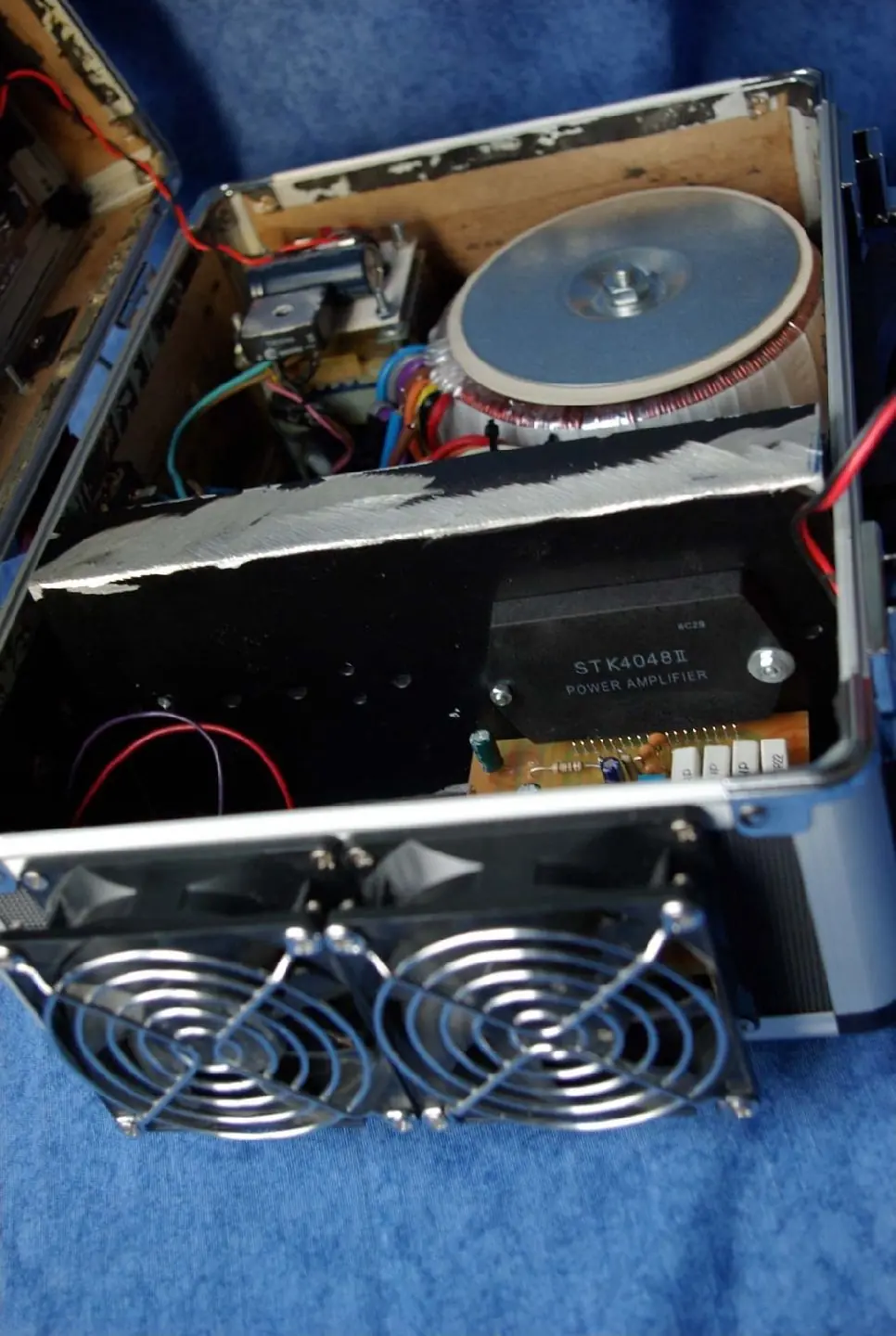

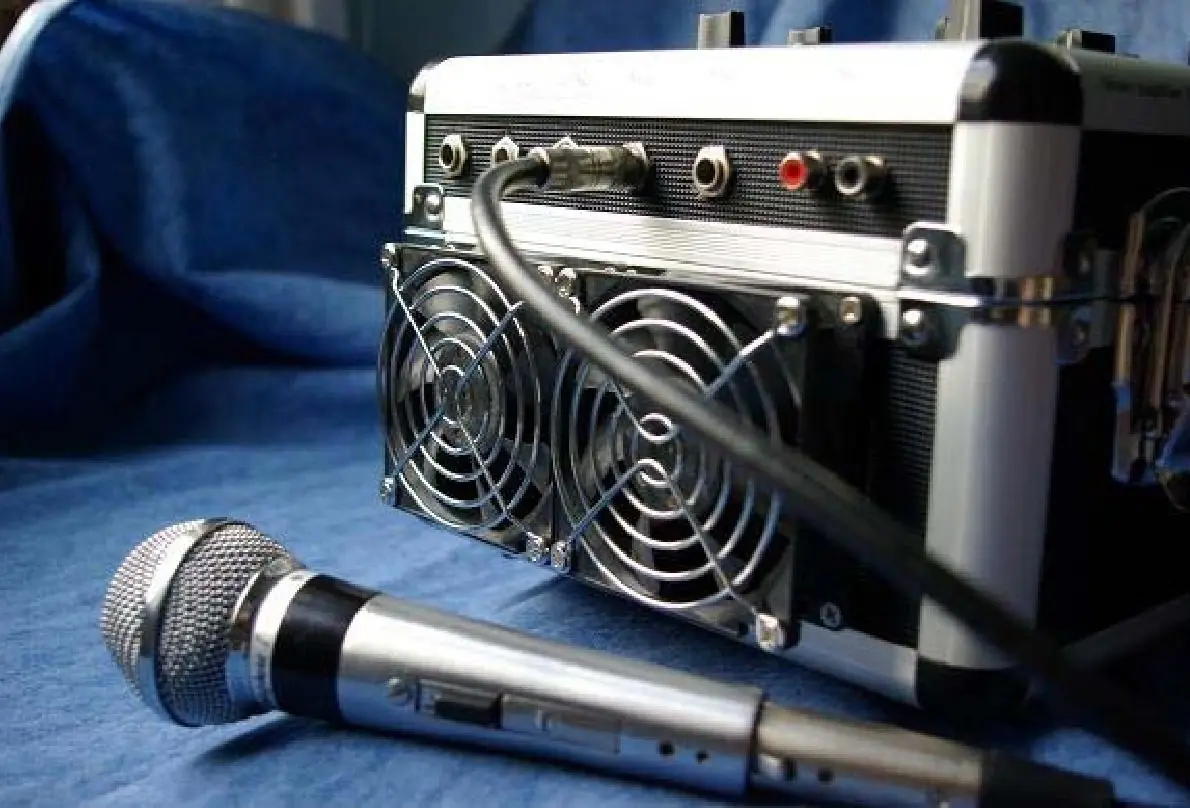

No he tomado demasiadas fotos por la prisa que tenia de terminarlo, aquí dejo otras fotos, se eligió como gabinete una caja de herramientas.

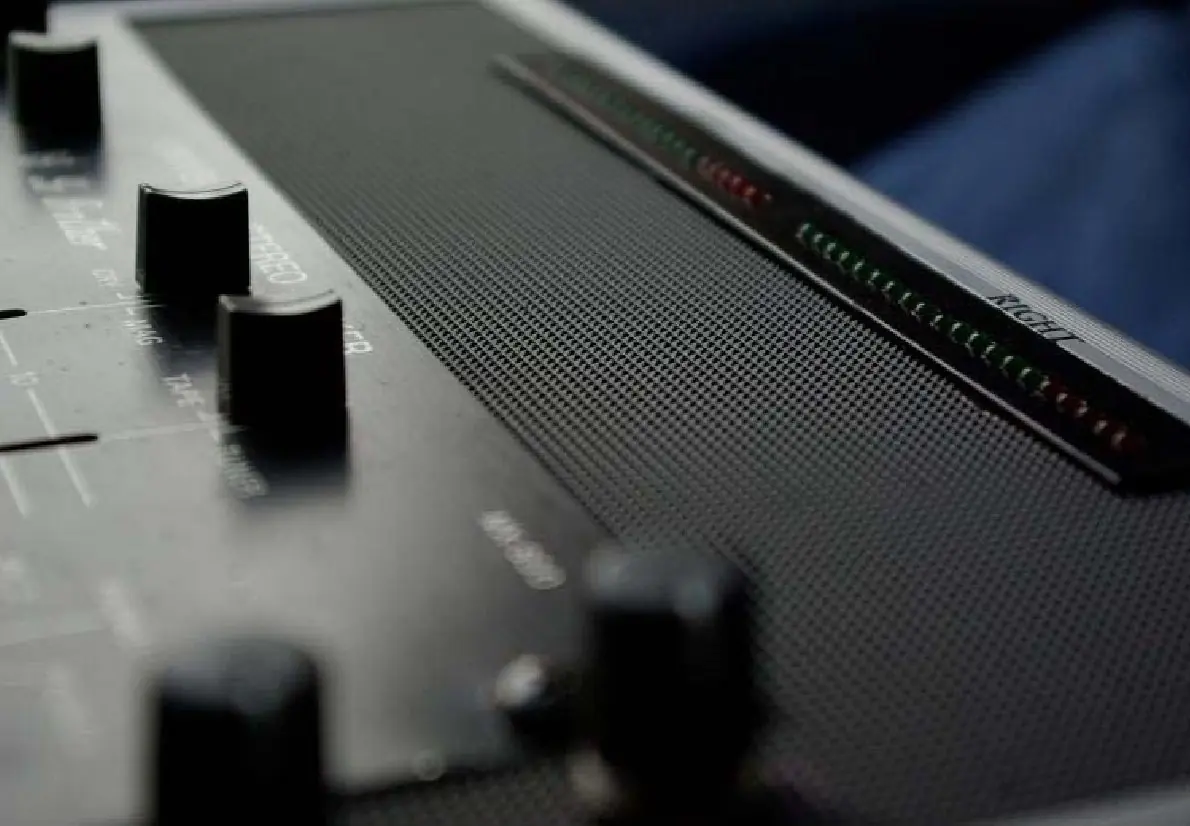

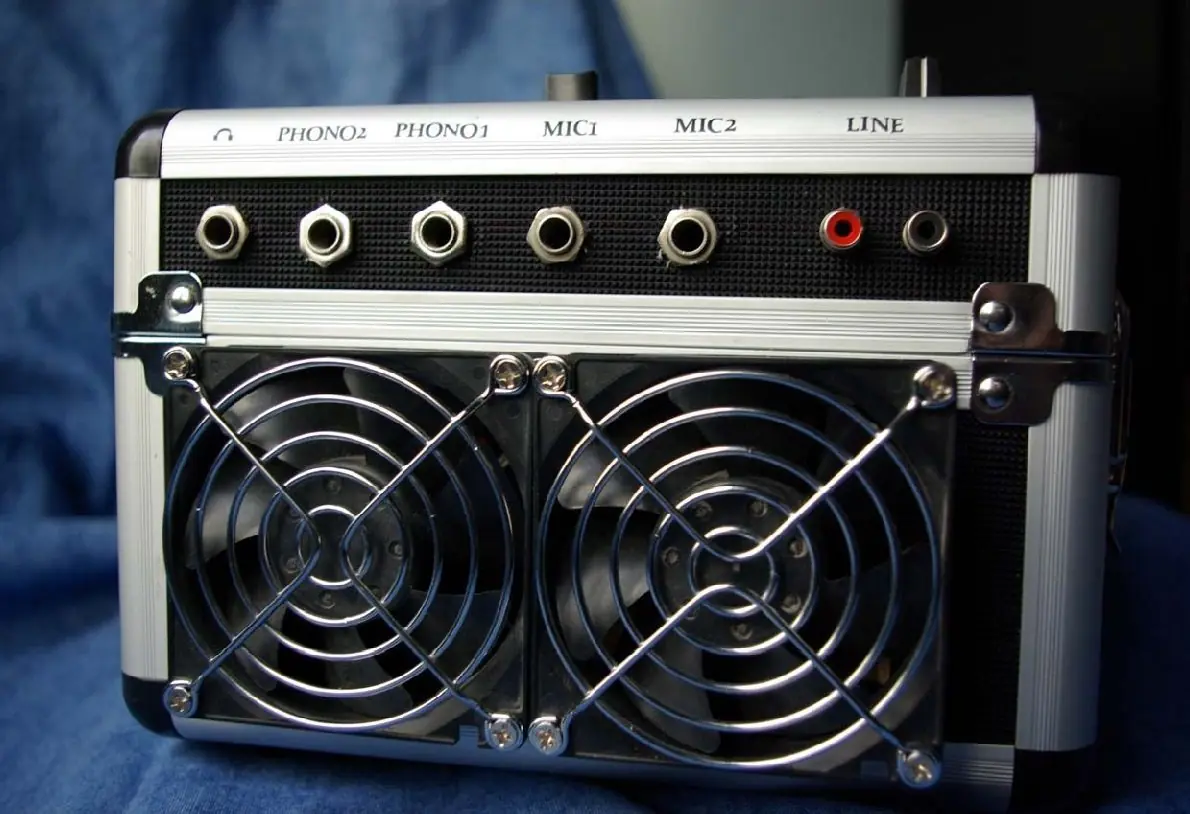

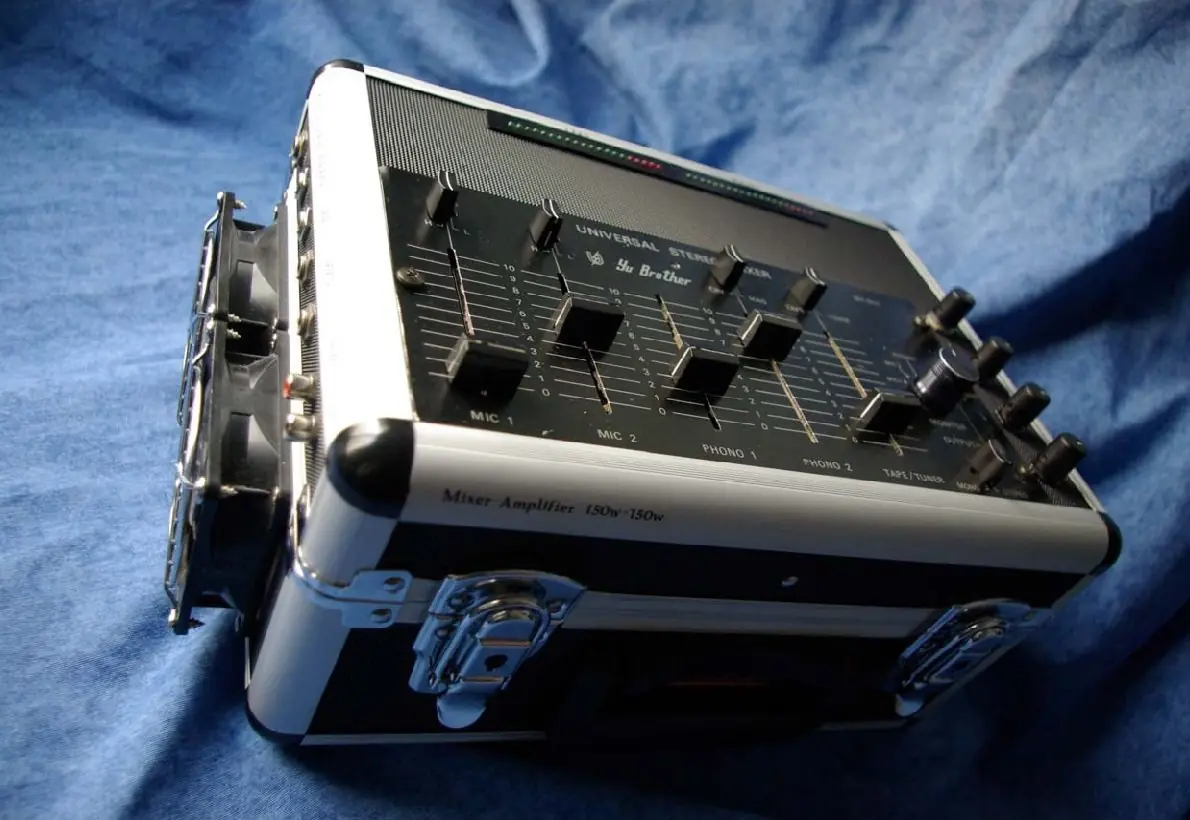

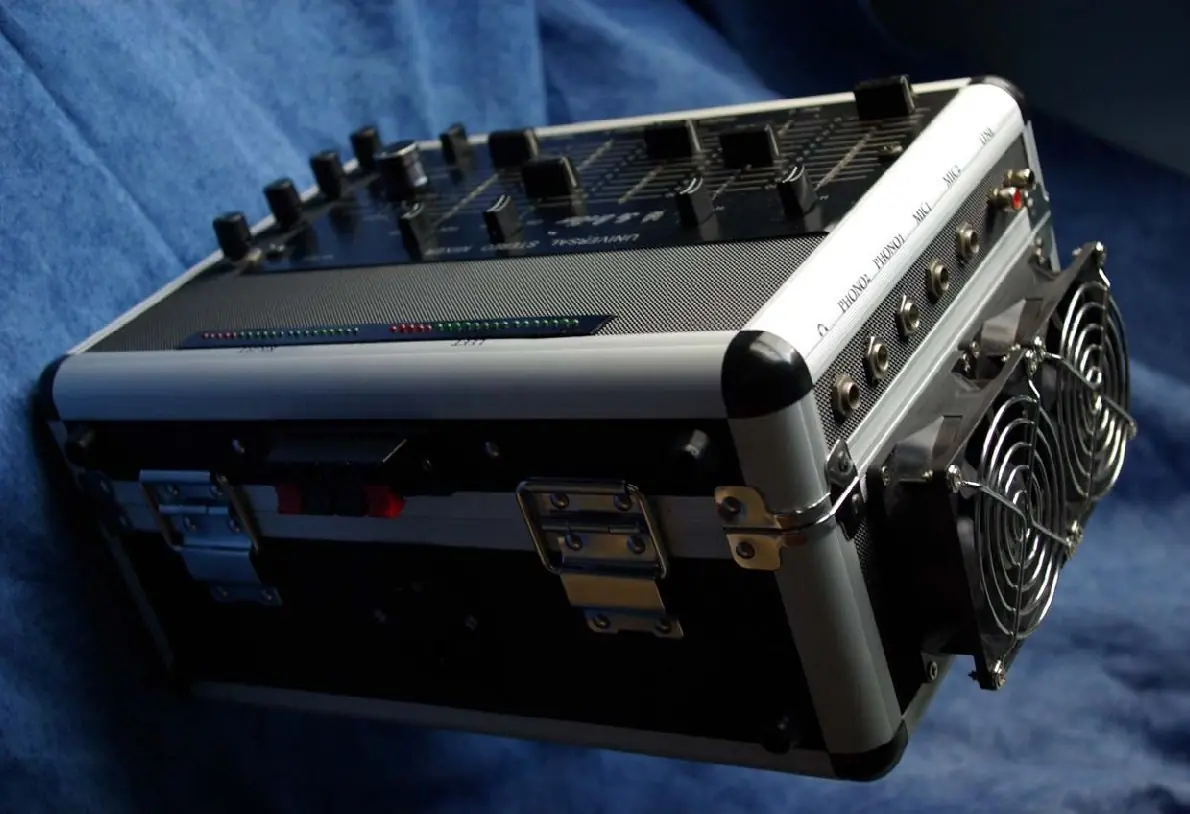

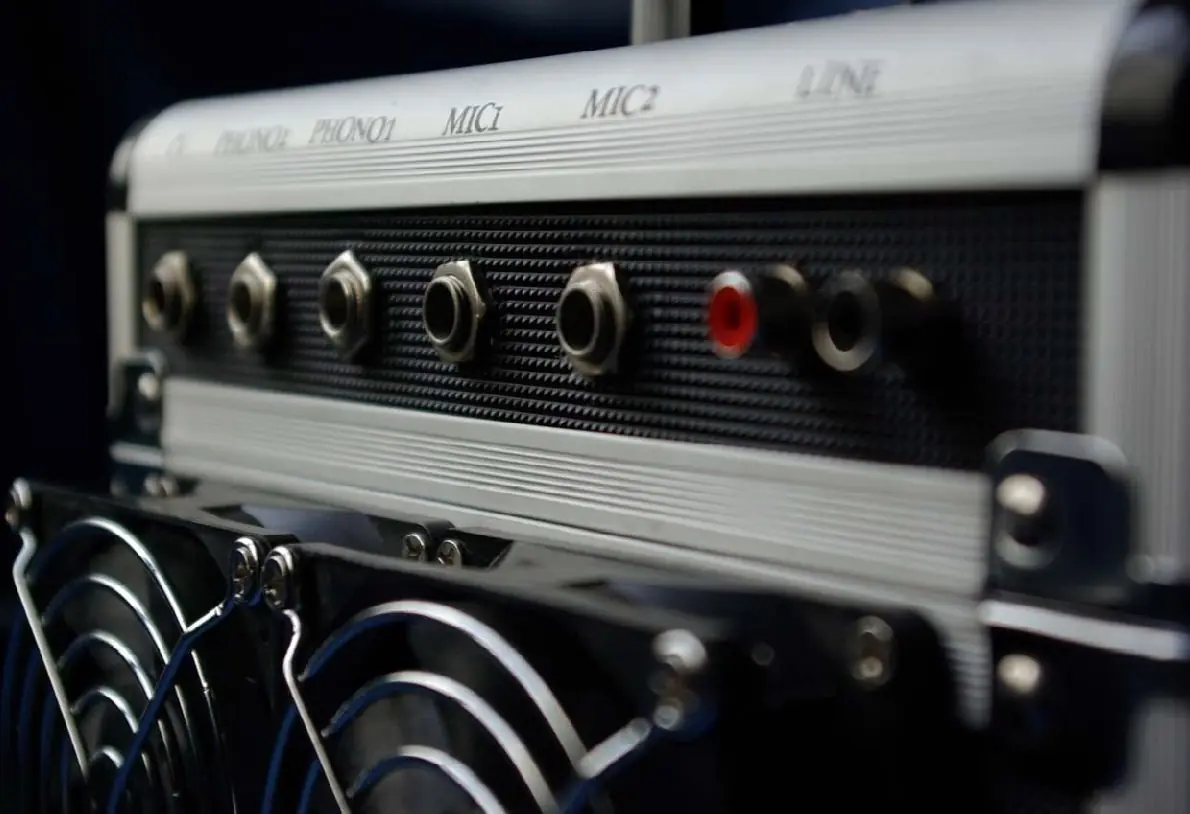

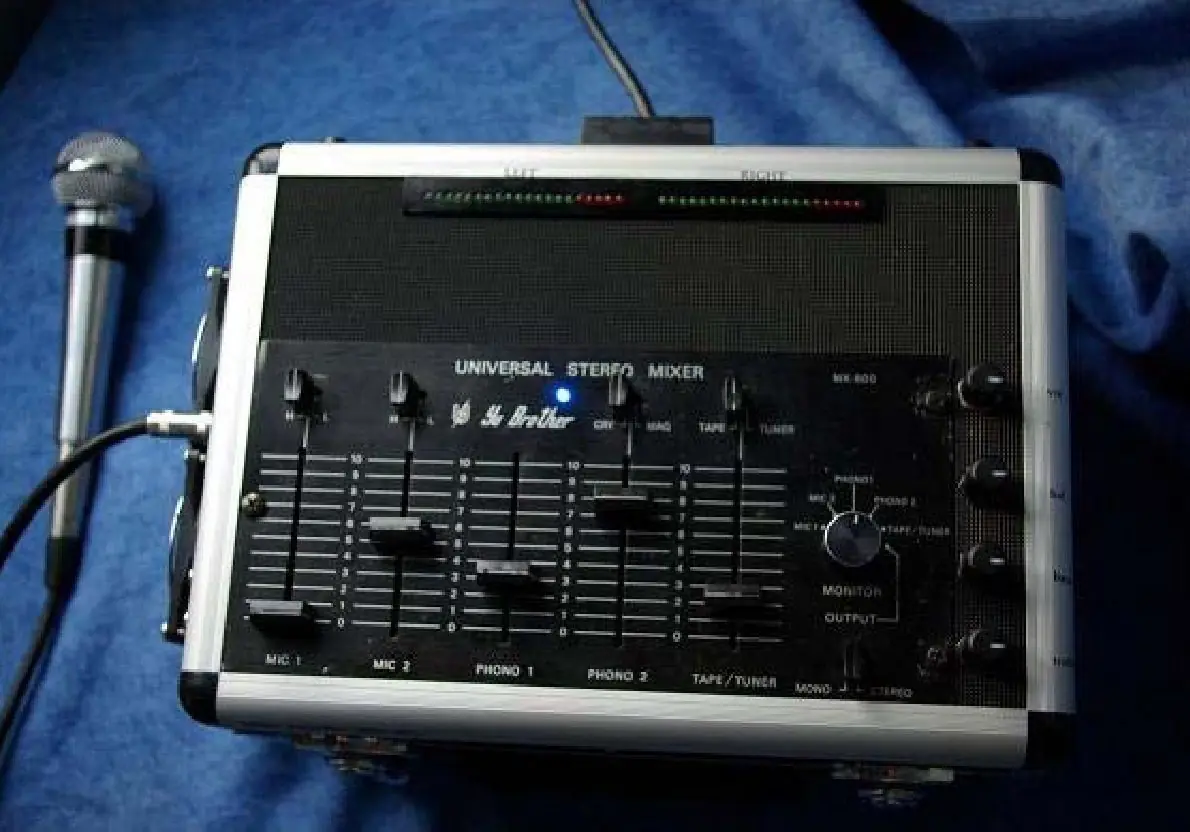

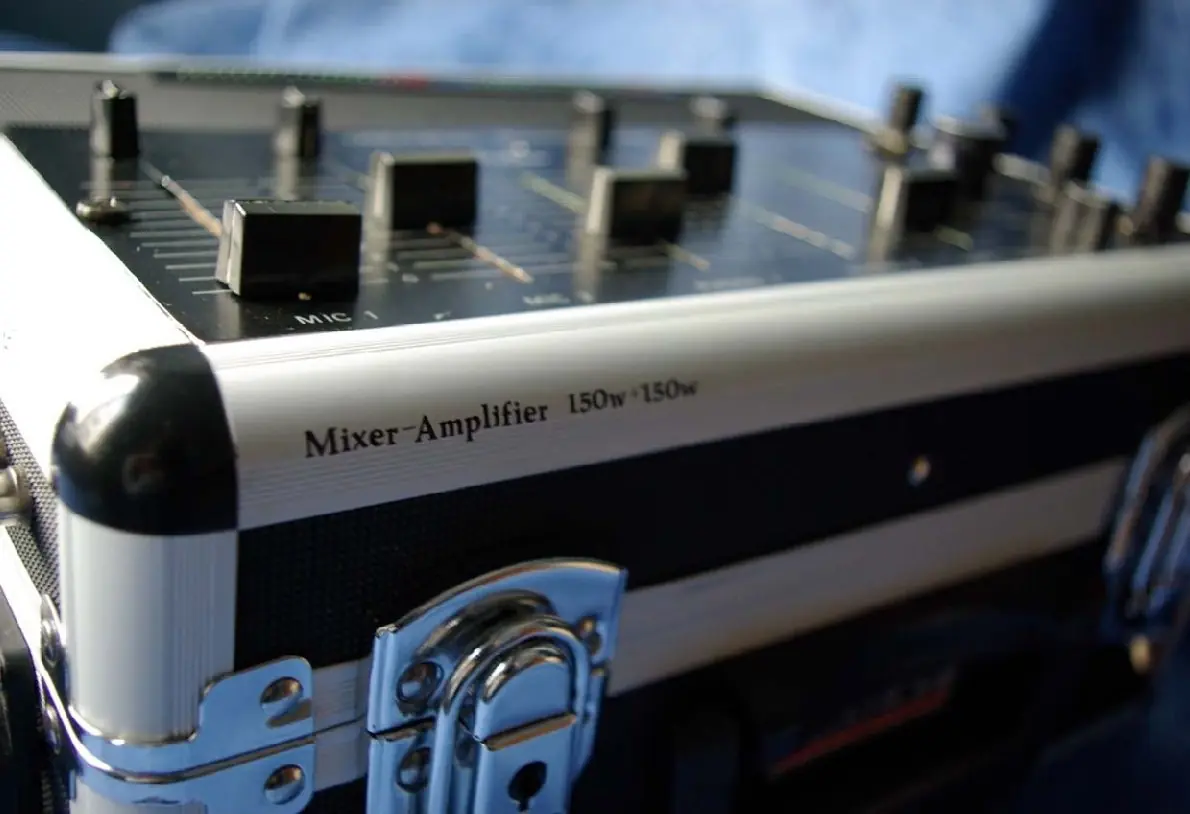

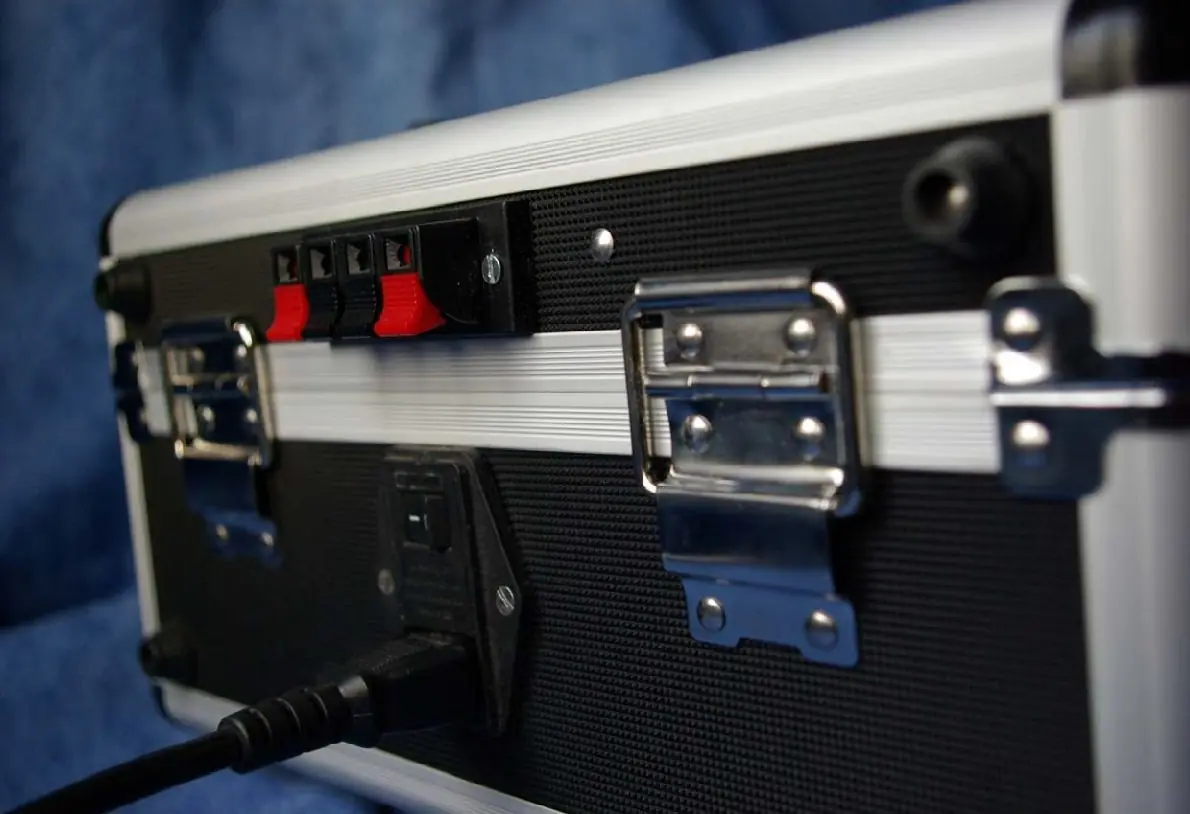

Y aquí unas fotos mas comerciales, para su venta
