Buen día comunidad de Taringa
Soy Letuz Flamenco, mepresento por aquí.
Este es mi primer post, así que ténganme paciencia que estoy “Chavo” jajaja (después de 5 años en Taringa por fin hago un POST)
En fin, esta vez (porque habrá más post’s) les mostrare como hice mi propia lámpara con LED’s USB ultrabrillantes sustentado por la conexión USB.
Al final les dejo los materiales y costos individuales que representan.
Todo empieza con otro proyecto que espero subir próximamente (Una caja de luz casera, desde cero), para ello en un momento necesitaba una lámpara de luz blanca, por lo que me pregunte: “¿Por qué no hacerla yo mismo?”

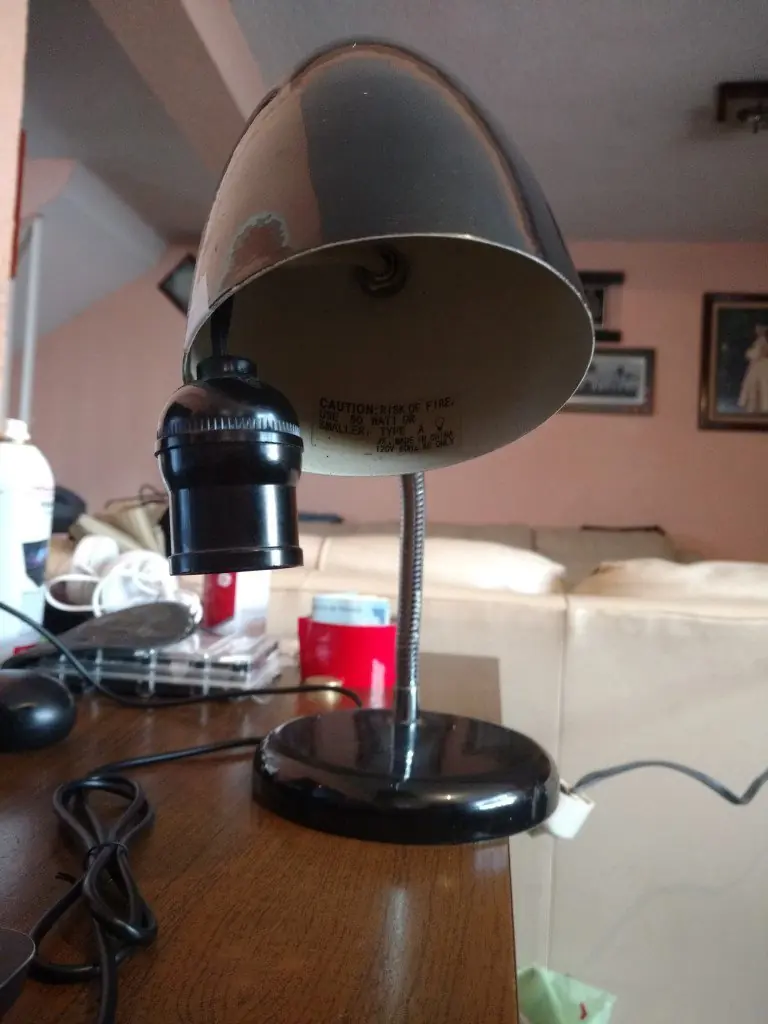

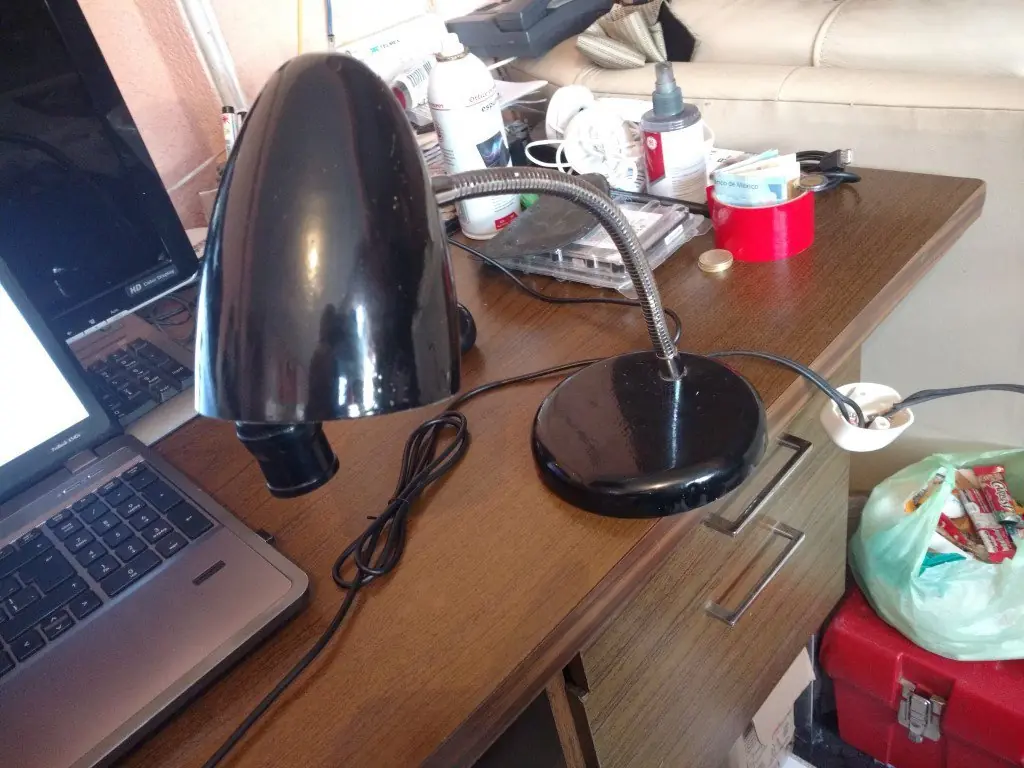

Por lo que me puse a buscar en MercadoLibre algún producto que me gustara, fue así que llegue a una lámpara de esas “Flexibles” usada y de muy buen precio. Estaba en $120.00 pesos mexicanos (Unos $6.00 USD), pero logre que me la dejara el dueño en $90.00 pesos mexicanos ($4.50 USD) ya que según no la tenía bien cableada.

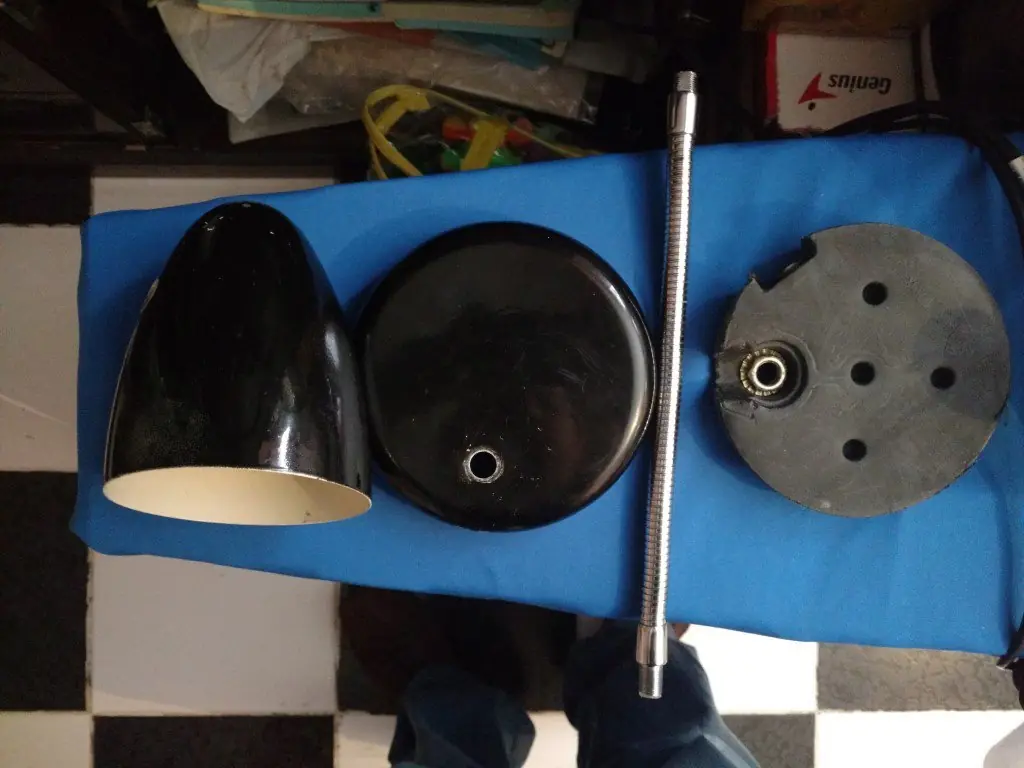

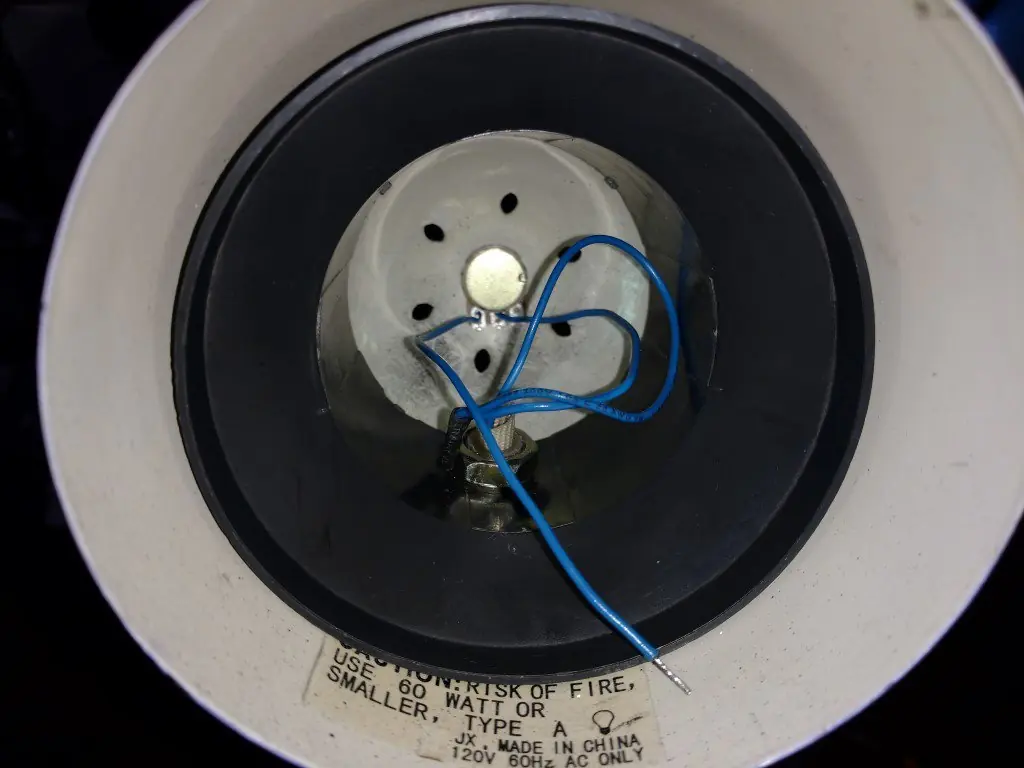

Una vez que la tuve en mi poder, lo primero que hice fue desarmarla y ver como estaba compuesta:
Ya con la lámpara desarmada, me propuse a crear unos 3 prototipos de un “Foco”.
Mi idea principal era alimentar toda la lámpara por medio de una conexión USB (5V y 1A aproximadamente).

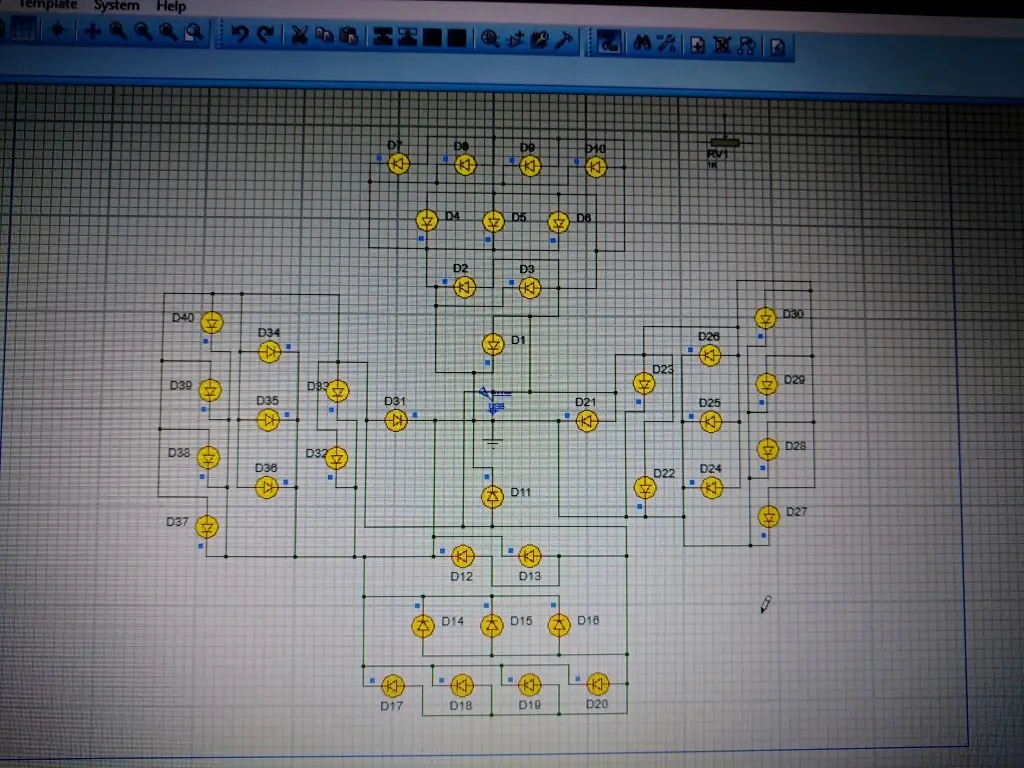

Así que con el Software "Proteus 8" diseñe y simule 3 posibles focos; y con LED’s rojos Ultrabrillantes, que me sobraron de otro proyecto (Use diodos rojos para los prototipos, porque los blancos que igual me sobraron de otro proyectos, los tenia contados).

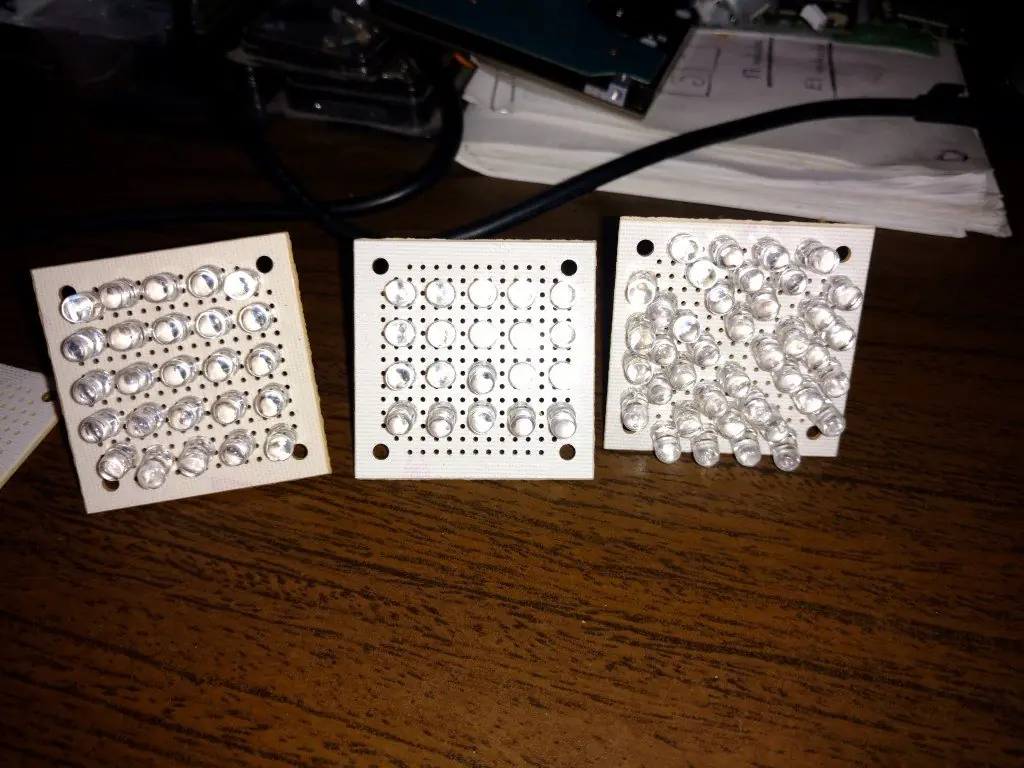

Para mi primer diseño (De Izquierda a Derecha), contaba con 25 LED's; el segundo con 20 y el tercero con 40. La idea principal es conectar todos los diodos en paralelo, con este arreglotodos los dispositivos consumen el mismo voltaje (Estos LED's funcionan desde los 2.5V hasta los 3.7V o 4V y 20mA), aunque después les coloque 2 resistencias para disminuir los 5V a la energía que necesitan.
Como decía, en dicho arreglose exige más amperaje (Que es lo que nos “sobra”).
Así que me decidí por el tercer prototipo de foco (El del extremo derecho), para aprovechar la energía proporcionadapor el puerto USB, ya que 40 LED’s me suponían un consumo de 800mA. Y También porque estéticamente se veía increíble el arreglo jajaja.

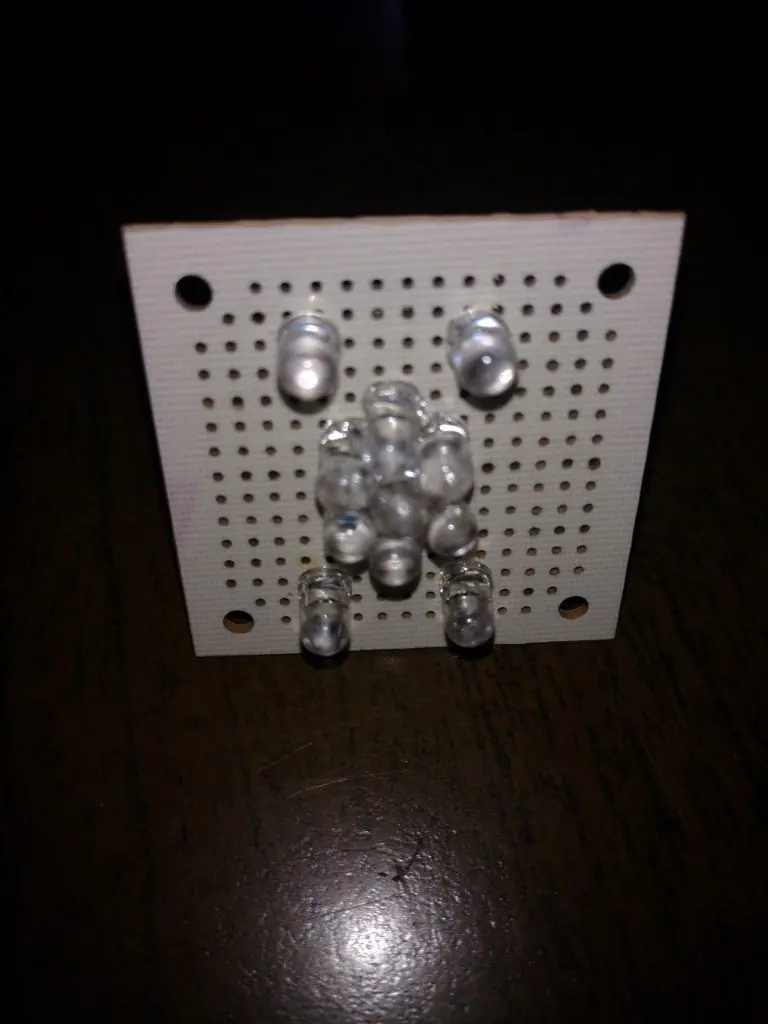

El problema sería, soldardicho arreglo, pues por el espacio de los hoyos en la placa tenía que poner una fila horizontal y otra vertical. Pero ya en la simulación supe como tendría que unirlos diodos.

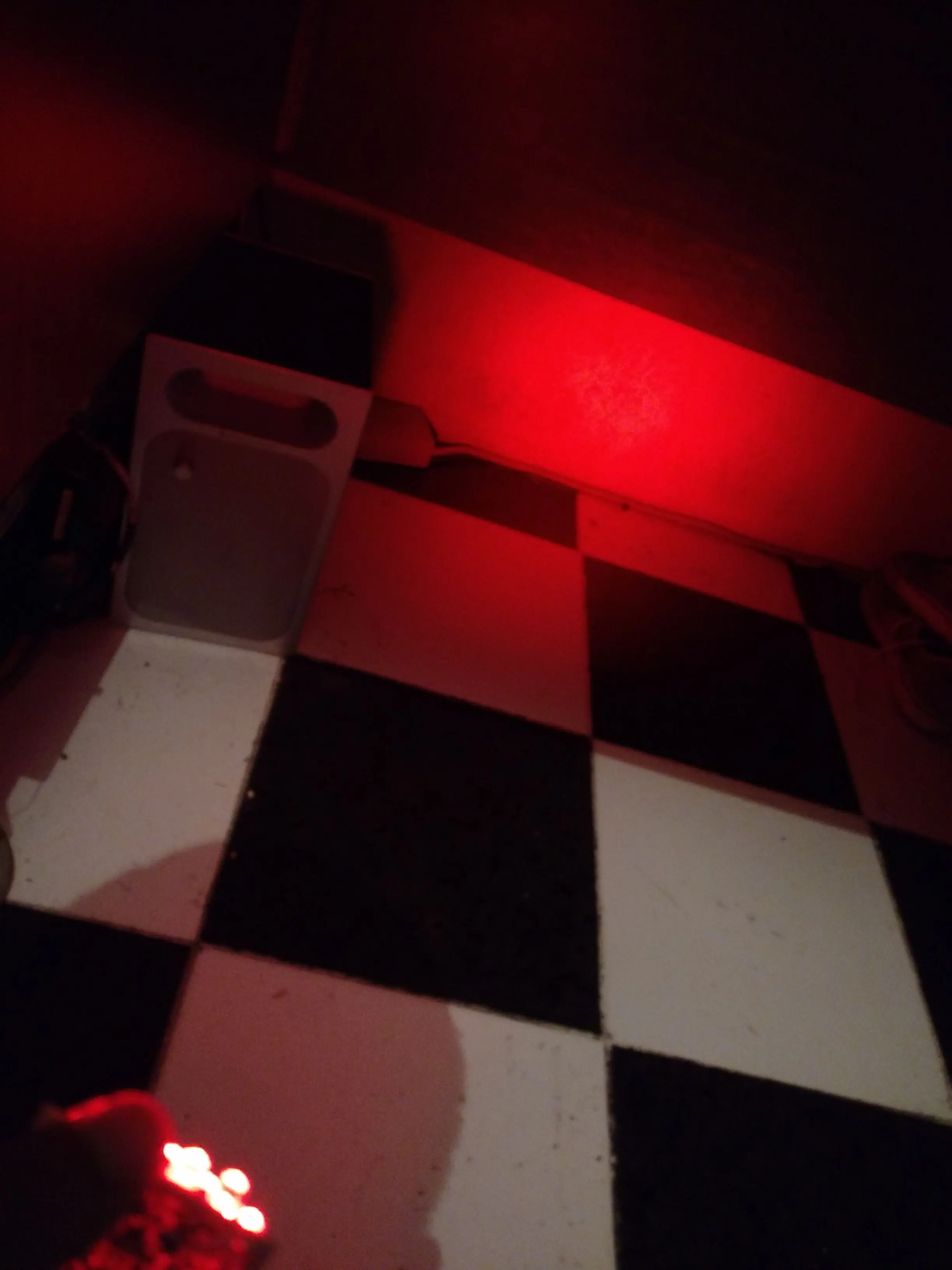

Una vez terminado mi primer foco de prototipo, necesitaba probarlo en una conexión USB, pero por miedo a hacer algún corto y echar a perder algún equipo; probé mi foco con una vieja Fuente de poder de PC (Que próximamente haré mi fuente de laboratorio)
y si esta moría en el intento no pasaría nada jaja.

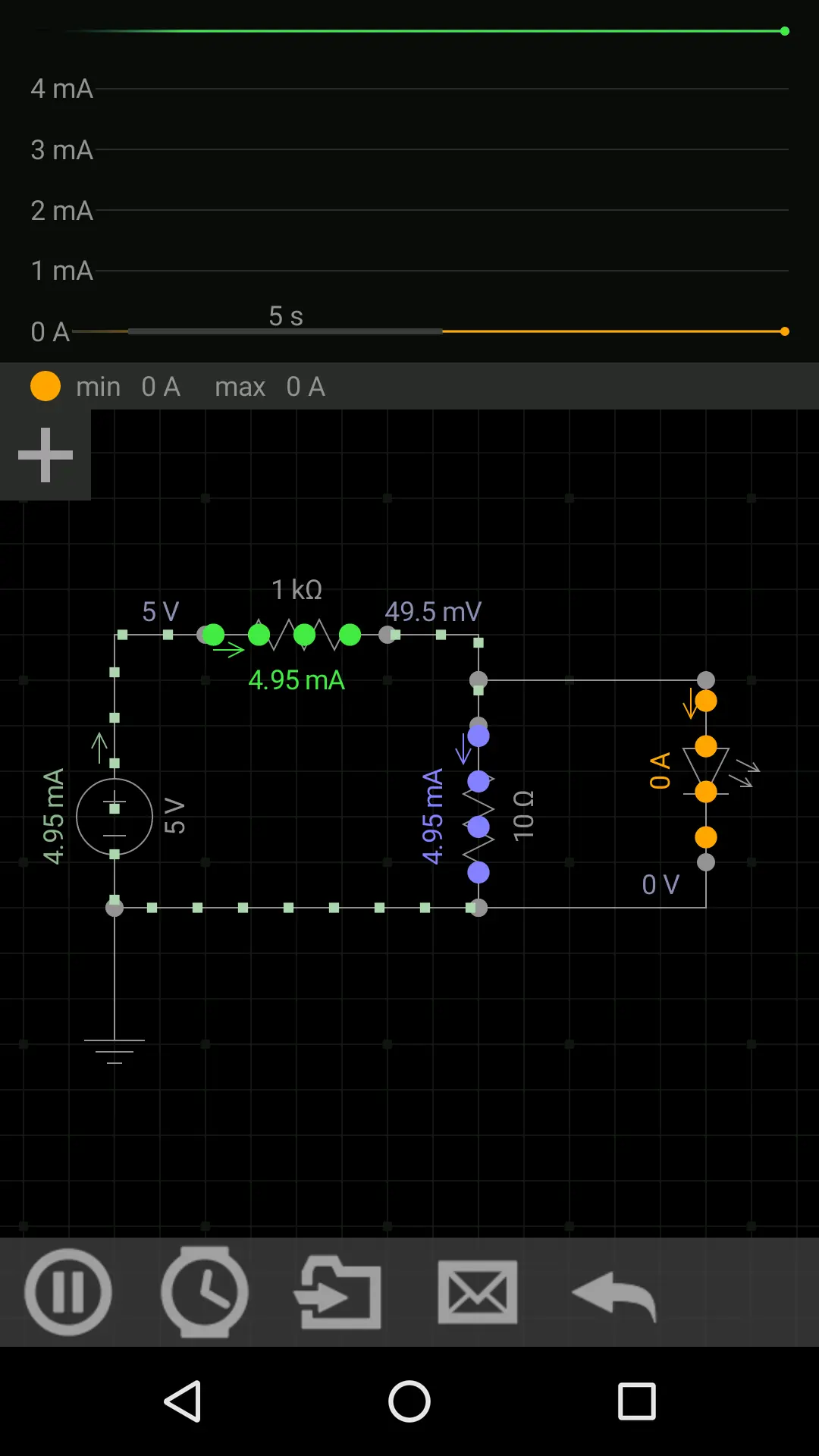

Para hacer el cálculo de resistenciasque debería llevar para disminuir el voltaje de 5V, utilice una aplicación para Android llamada “EveryCircuit”, con la que puedes hacer simulaciones más "amigables" y rápidas (pero menos precisas y elaboradas).

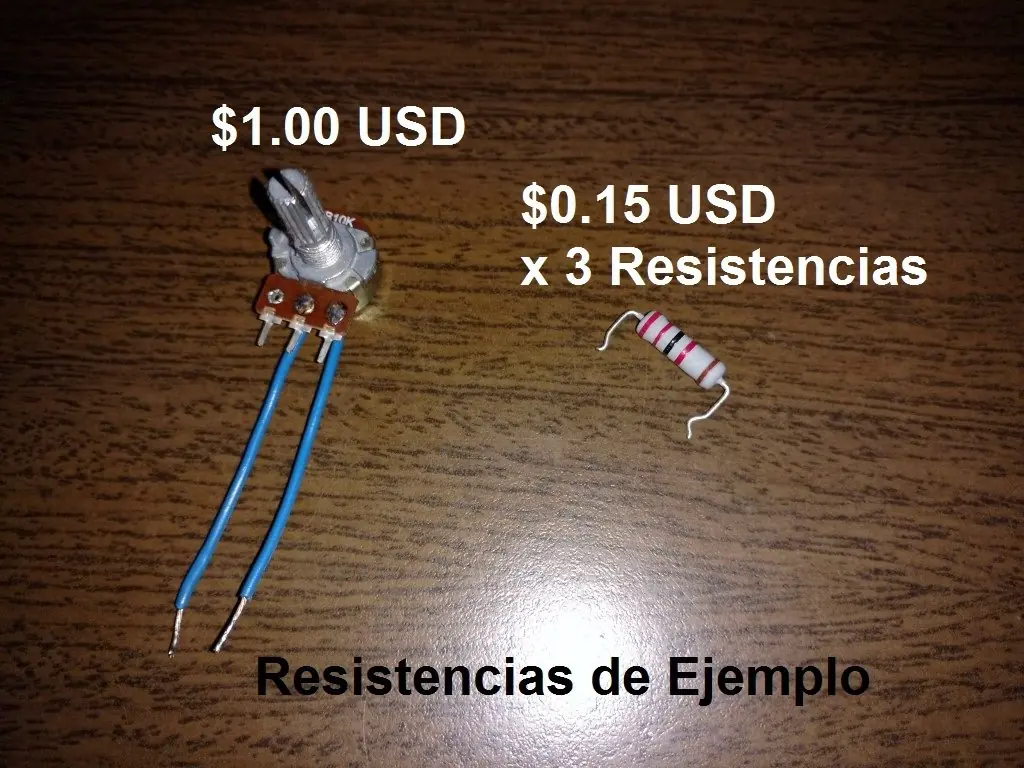

En la imagen se apreciaran 2 resistencias: 1 de 1 KOhm (Que es un resistencia variable o “potenciómetro”, para regular la intensidad de mi foco) y otra resistencia de 10 Ohms (Esta es una resistencia fija/no variable).
Para llegar a este arreglo hicelo siguiente:
- Primero conocía el límite de mis Diodos en voltaje (alrededor de unos 3.8 V).
- La resistencia variable ya la tenía por aquí. Imagine 2 casos:
En el primero, ya que es una resistencia variable, su mínimo puede empezar desde los 10 Ohms (Empezaría en los 0 Ohms Si fuera ideal).
En el segundo, su máximo llega a 1 KOhms (1.2 KOhms aproximadamente)
- En el caso en donde está en mínimo (Alrededor de los 10 Ohms) permite pasar una gran cantidad de voltaje. (Casi los 4 V).Y en el caso en donde está en máximo, permite el paso de muy poco voltaje (Casi 50 mV).Tomando eso en cuenta busque una resistencia (Jugando en la simulación) que me permitiera que en el estado mínimo de la resistencia variable me diera los 3.7 V que toleraba mi foco.
- Fue así que llegue a unos 9 Ohms, pero ese valor no es comercial, pero 10 Ohms si lo es. Por eso ocupe esa resistencia.
Cuando por fin creía solucionado ese detalle (Ya que si pasaba más voltaje del soportado por mis Diodos podría quemar el foco completo y no habría valido esa hora y media de soldar los leds jajaja) era hora de probar mi prototipo de foco y rezar:

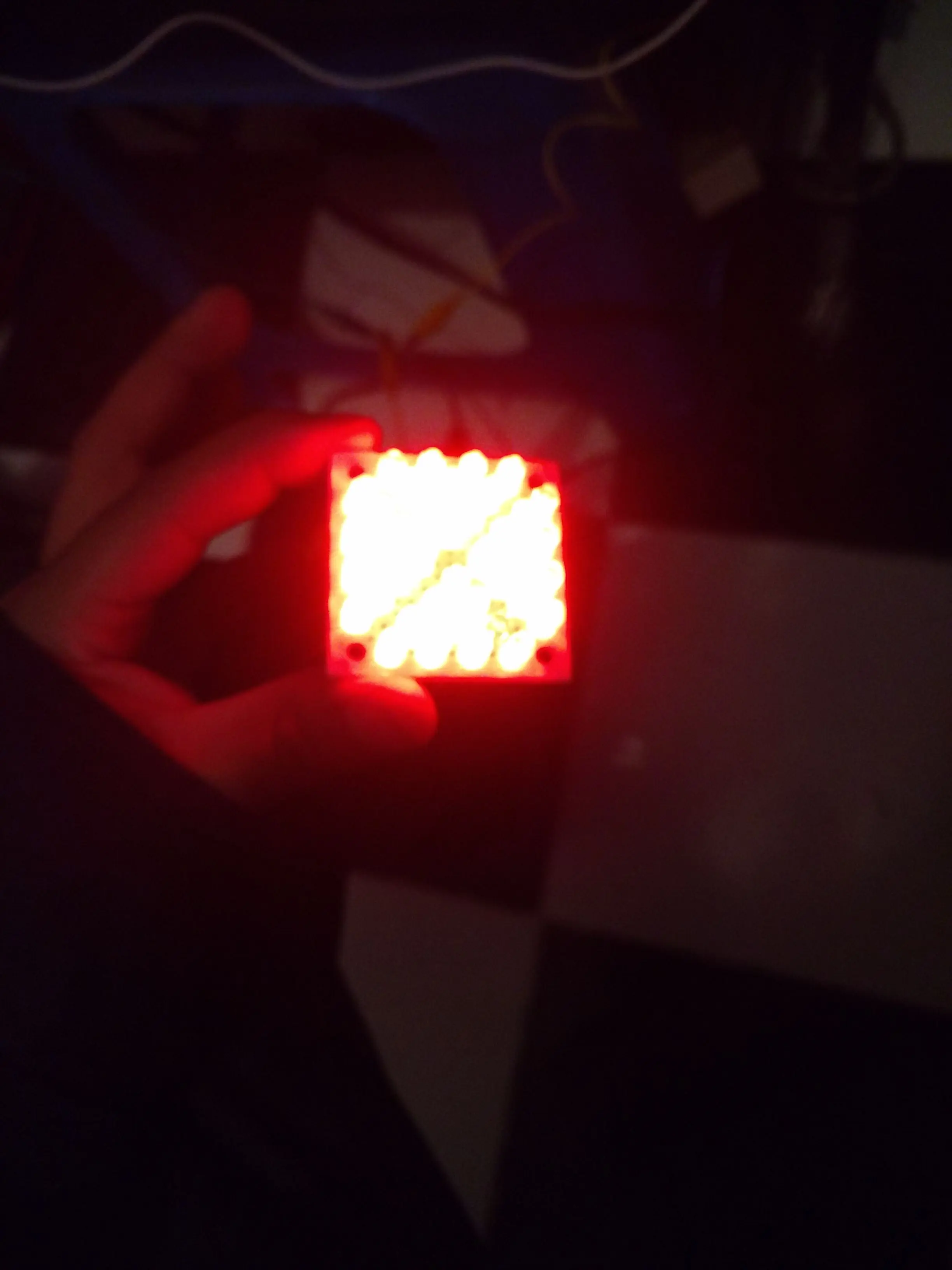

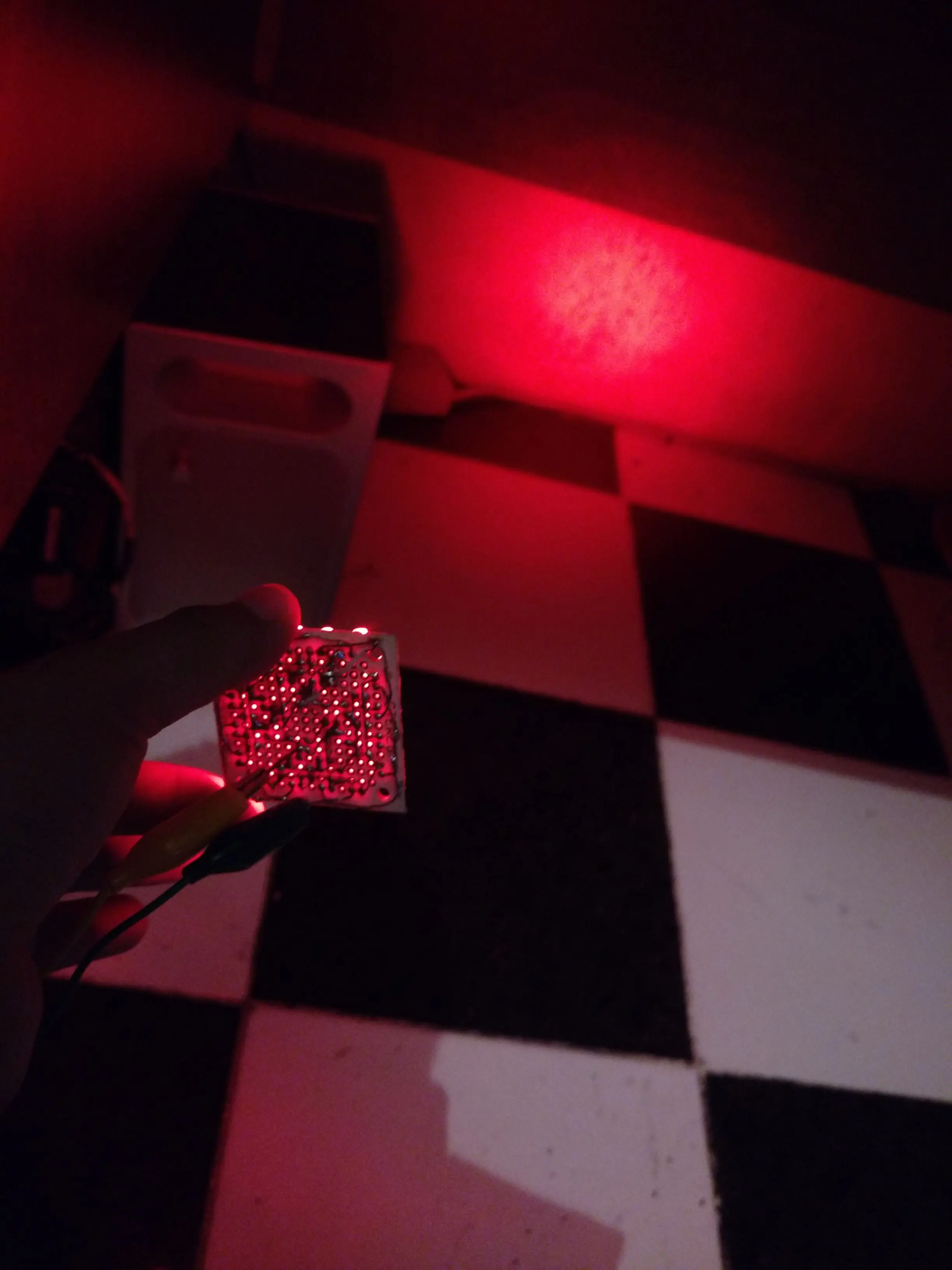

Para mi fortuna había realizado bien los cálculos y el foco funcionaba de maravilla, inclusive la variación de luminosidad andaba genial. Aquí les pongo un vídeo:
Ahora que el prototipo había funcionado, era hora del foco principal de color blanco. Tenía mis dudas con respecto a su consumo de voltaje (Que resultó ser el mismo del rojo), aunque su consumo en Amper’s en lugar de 20 mA era de 40 mA. Pero eso no representaba un problema, el USB lo podría sustentar. De igual manera hice la prueba y se las muestro en el siguiente vídeo:

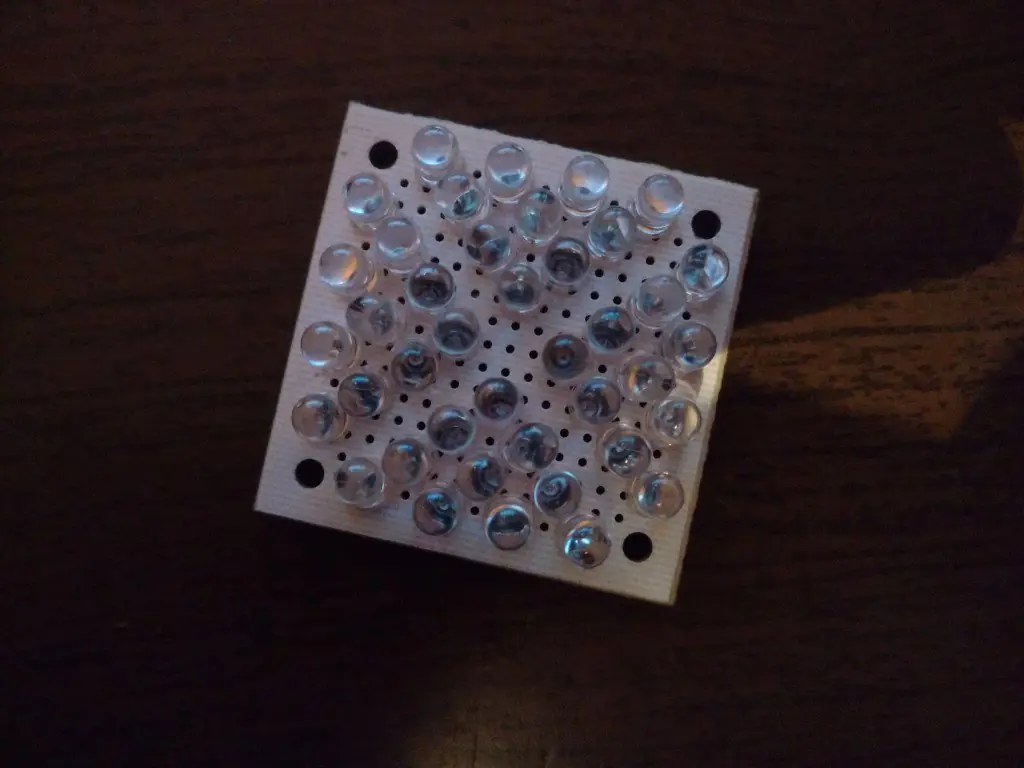

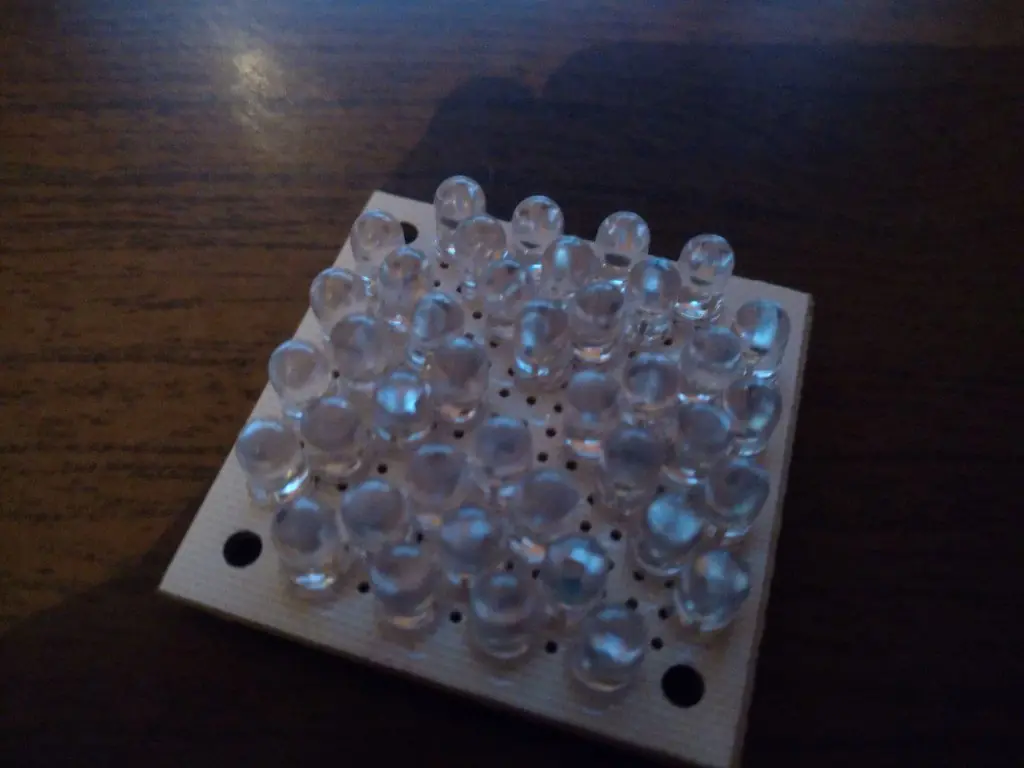

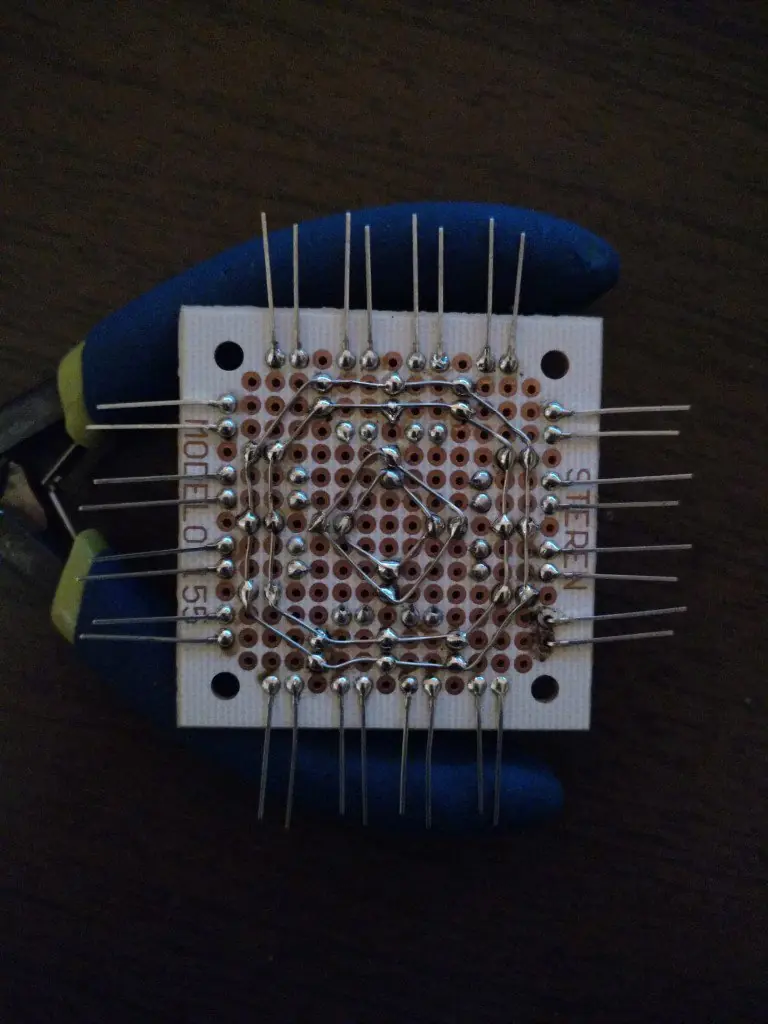

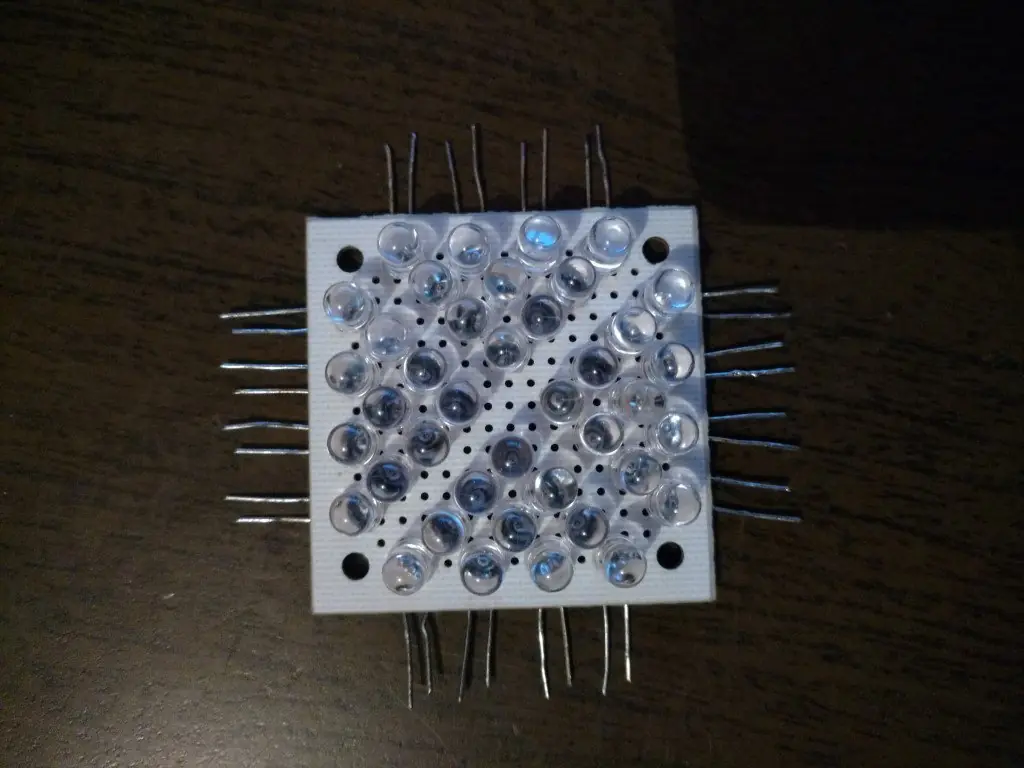

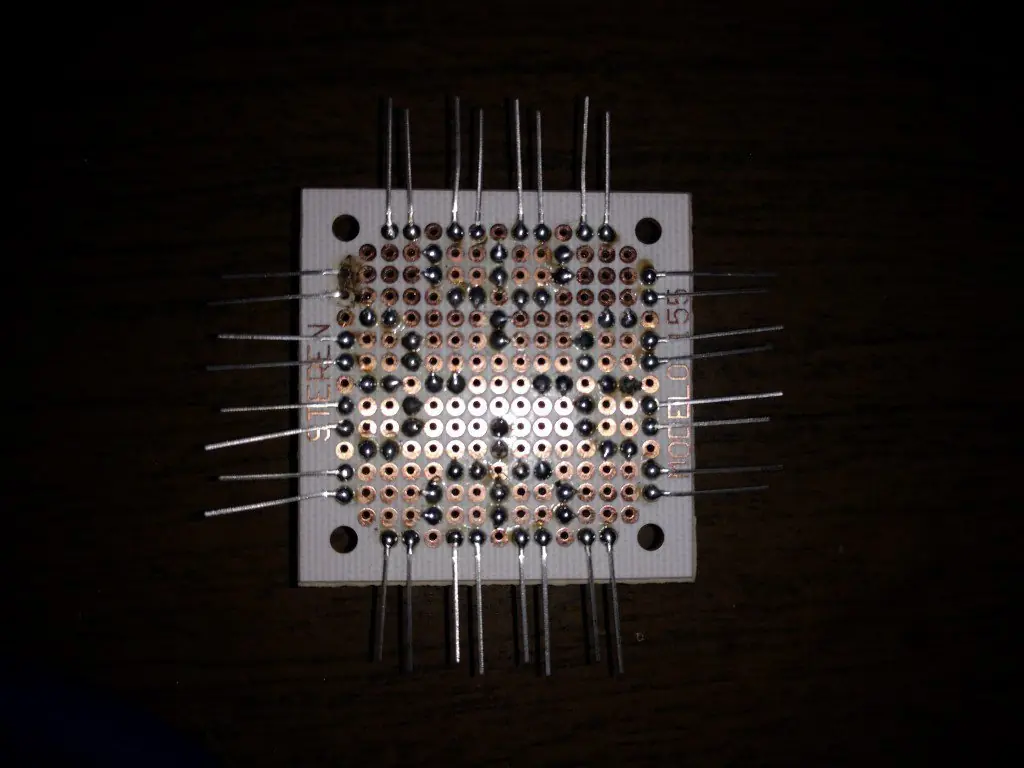

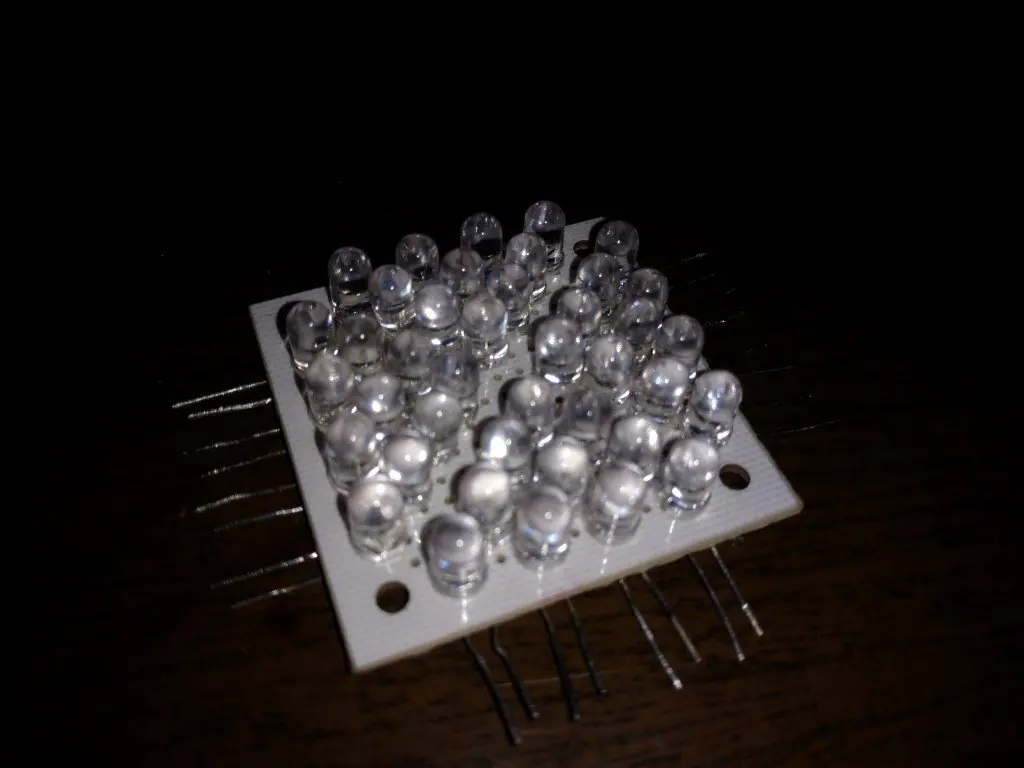

Con mis dudas calmadas empecé a soldar este nuevo Foco (Más rápido y más bonito que el anterior jajaja) y le hice una prueba antes de terminar para ver que todo fuera bien:

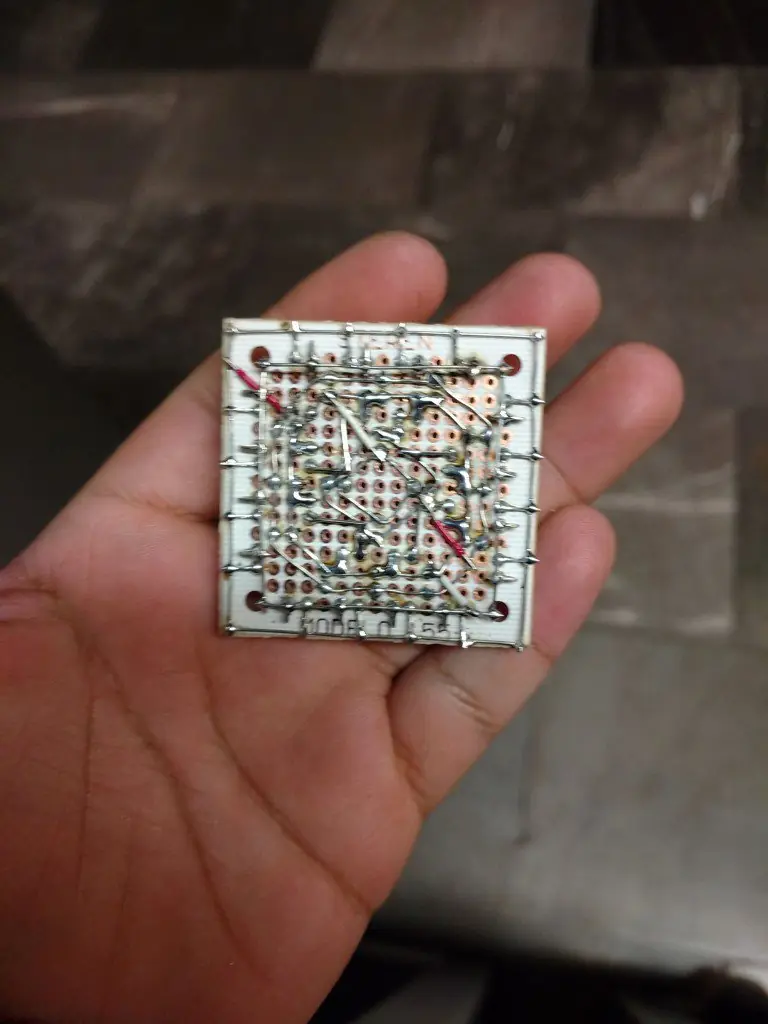

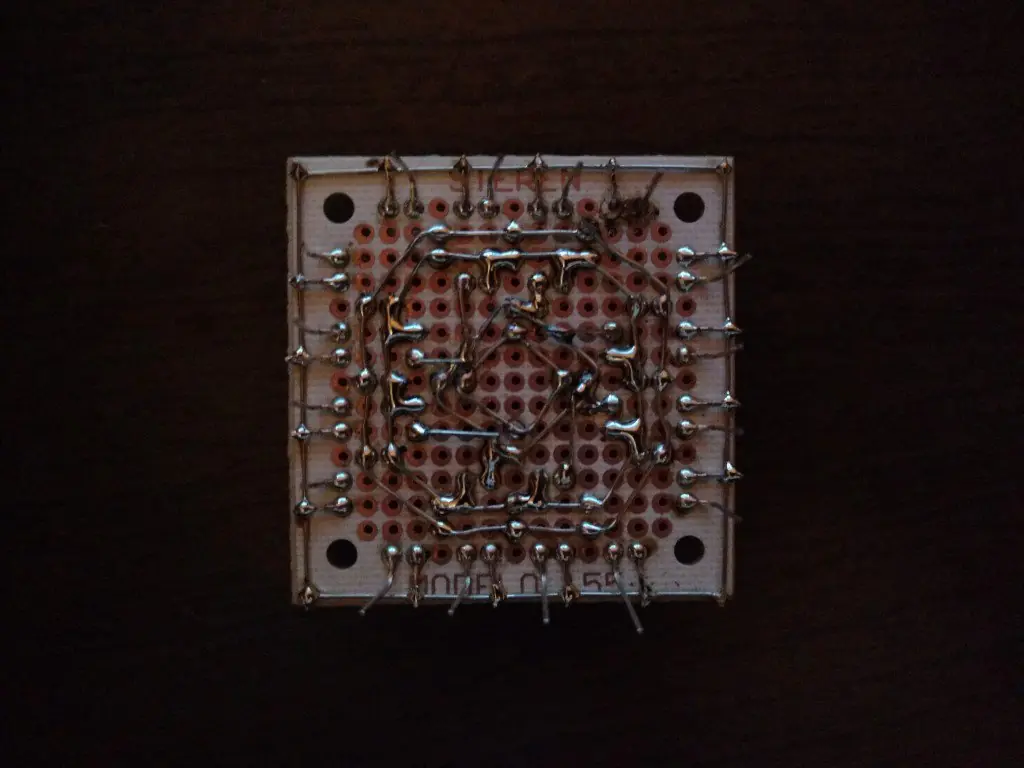

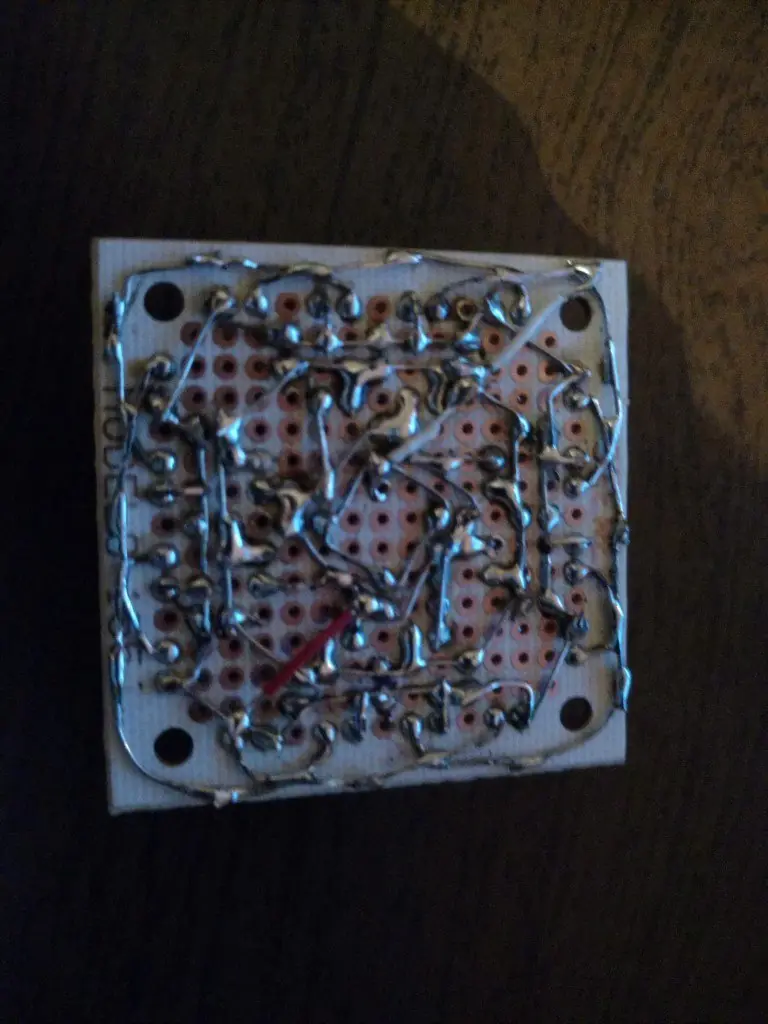

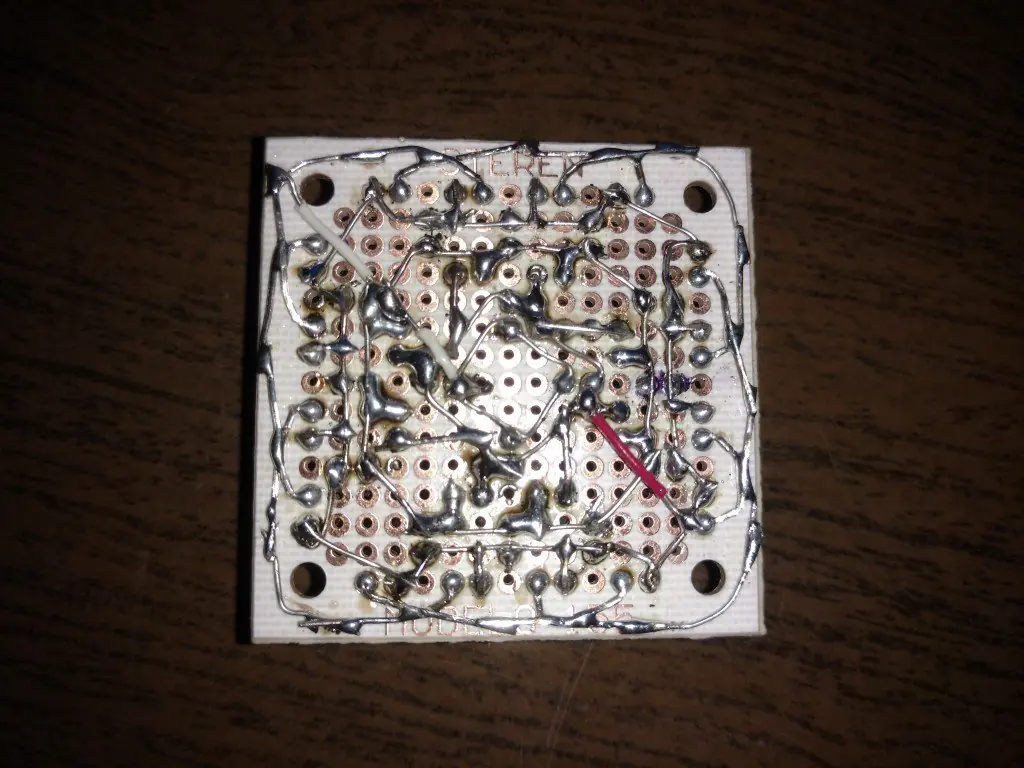

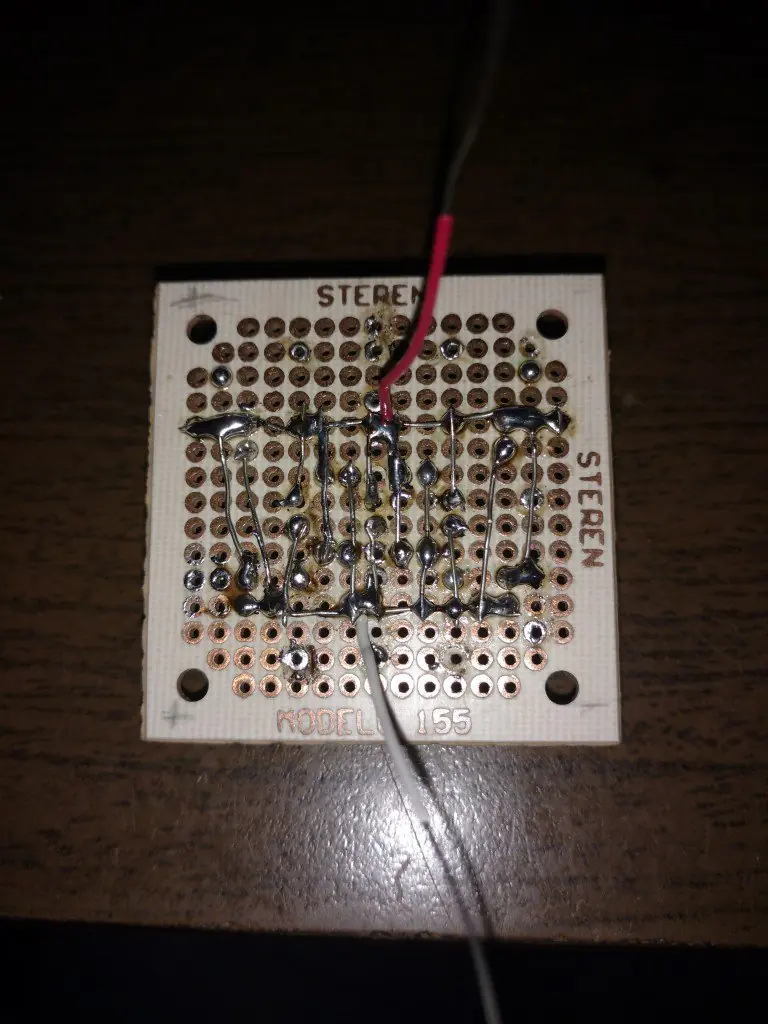

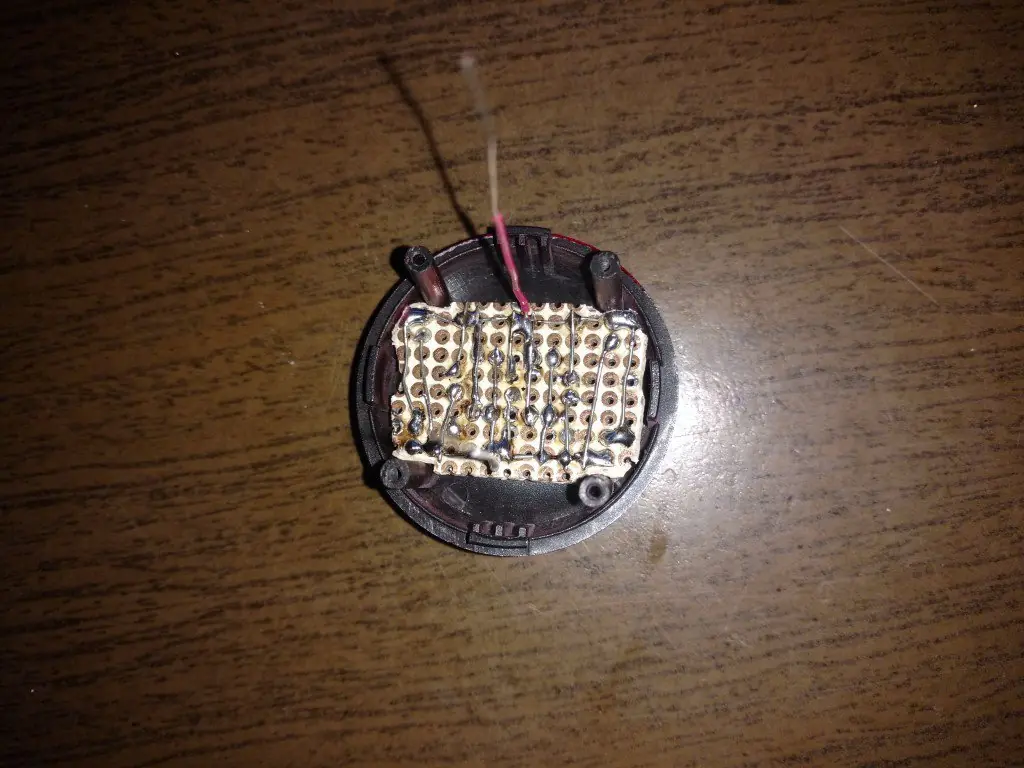

Por fin lo había terminado y aunque ya no se veía tan bonito como antes de puentear positivo con positivo y negativo con negativo; al menos se veía mejor que el anterior y era igual de funcional.

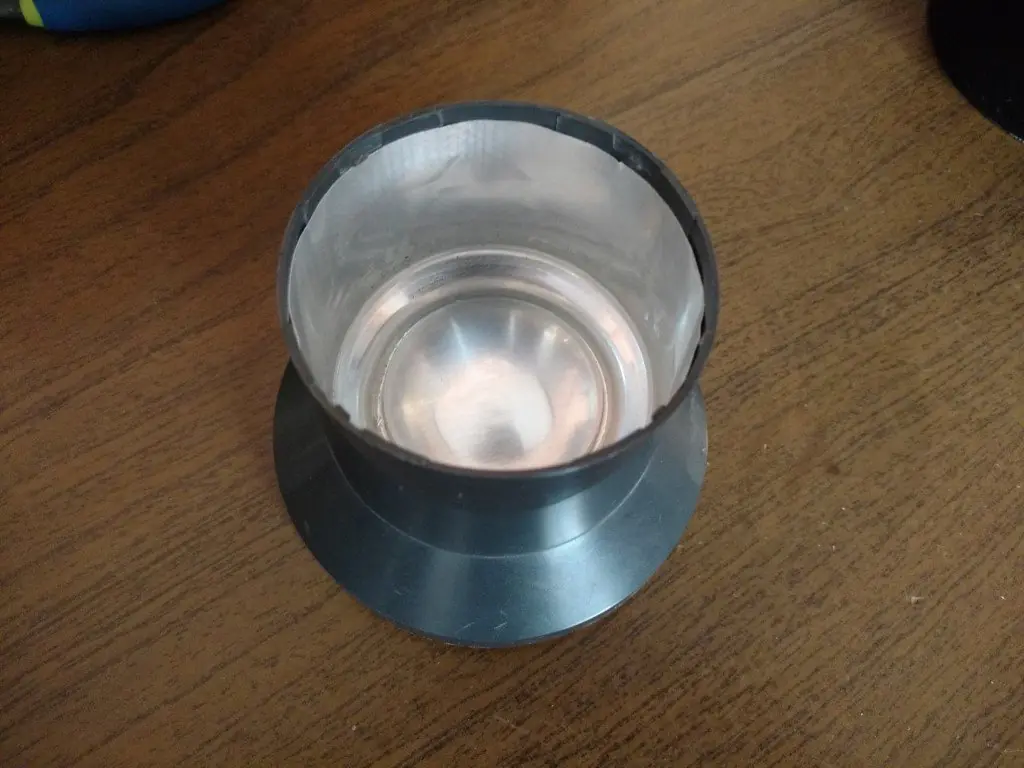

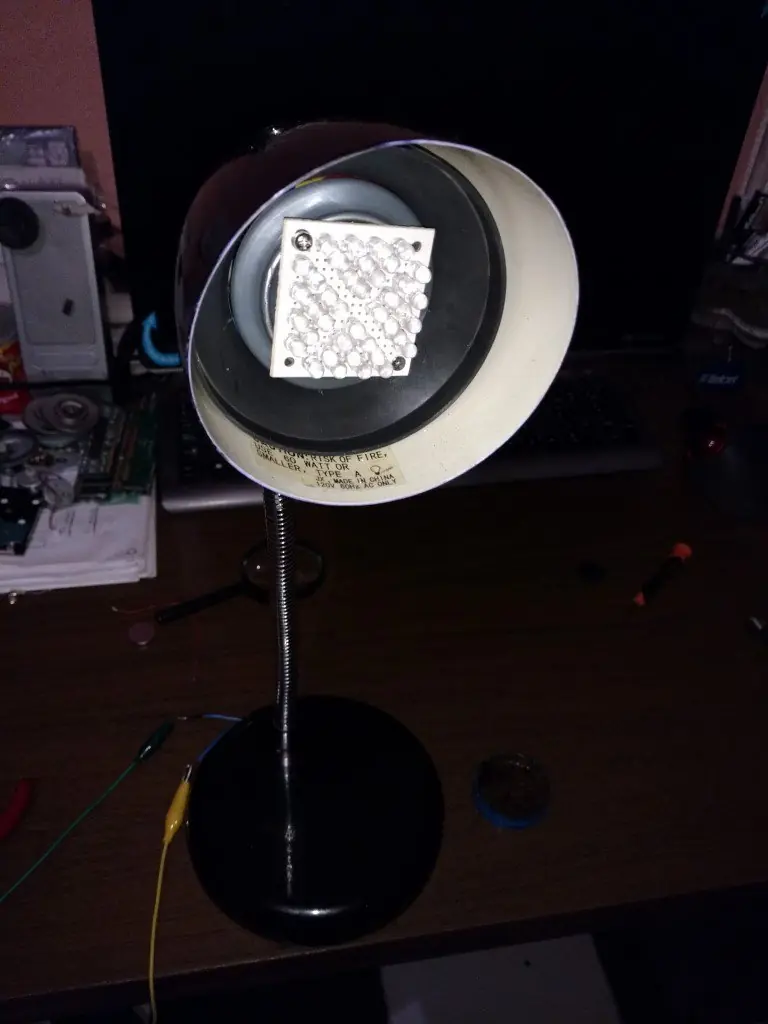

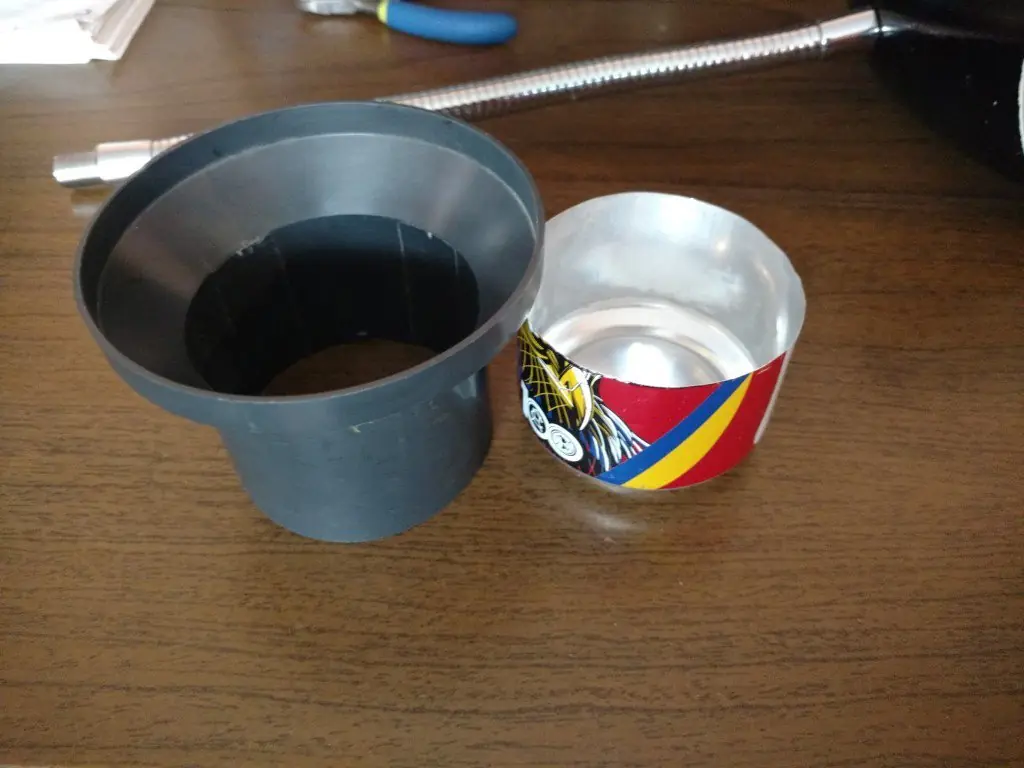

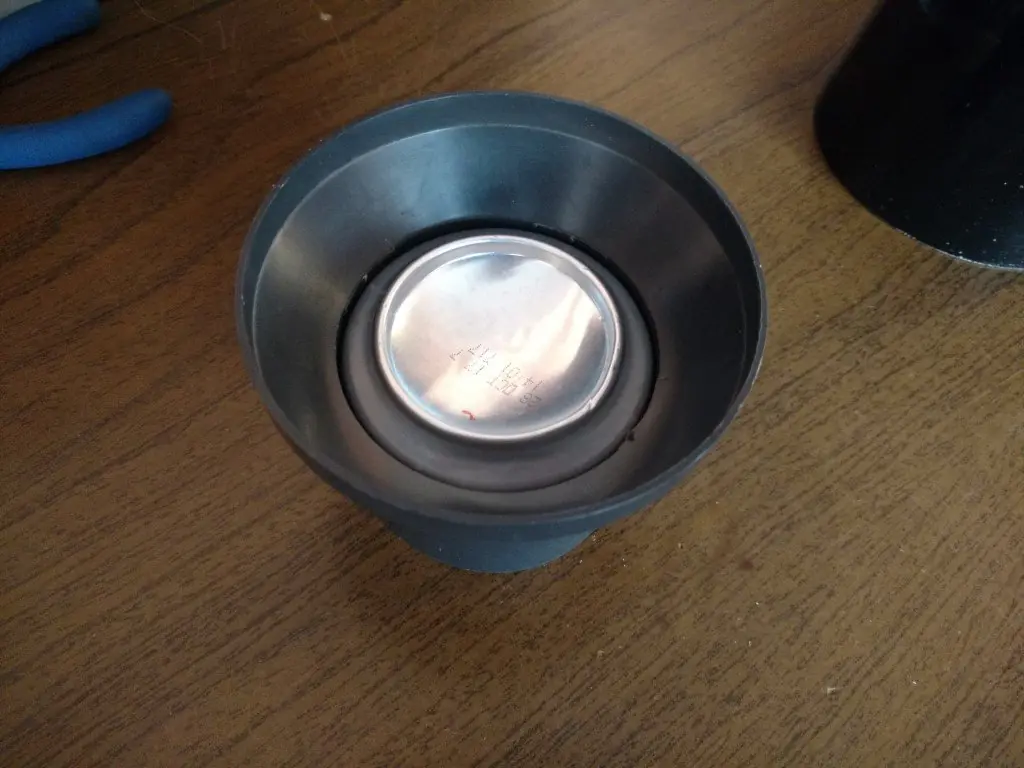

Era hora de volver a la lámpara, pero me encontraba con un nuevo problema, ¿Cómo iba a fijar el nuevo foco a la vieja estructura de la lámpara?, dándole vueltas en mi casa (Y gracias a un popular refresco de Cola, cortesía de mi cuñado) idee una estructura a base de una parte de una especie de ventilador de un gabinete roto y una lata de aluminio.
Para mi suerte ambas cosas embonaban a la perfección y con un par de agujeros se acoplaban al cuerpo de la lámpara
Por fin el proyecto le veía final, ya que solo para el foco me tarde unos 2 días y en poner mi nueva estructura con todo y foco a la lámpara otro día más (Comprendan que la idea principal, le fueron surgiendo sus detalles).

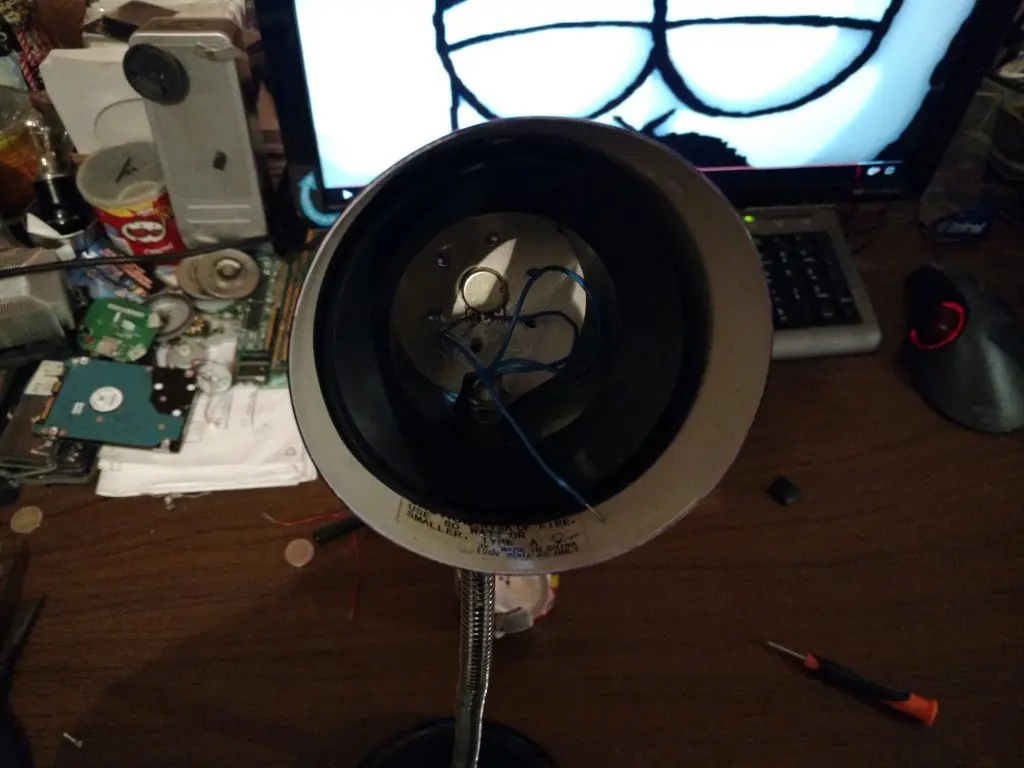

Solo faltaba cablear mi potenciómetro con un cable nuevo, poner un interruptor (por seguridad y estética) y por ultimo un puerto USB hembra (para que lo pudieran conectar a casi cualquieraparato con dicha salida y no tener problemas de cables).
Casi todos mis materiales eran reciclados de proyectos anteriores o de aparatos que ya no servían.
Y como ya empezaba a ser costumbre, al final de cada nuevo paso le hacía pruebasy pruebas a mi lámpara, como les mostrare a continuación:
En esta prueba me di cuenta que necesitaba girar más de medio potenciómetro para activar los LED’s en un brillo mínimo, cosa que no me gusto, pero que podría vivir con ello.
Antes de mi último paso (Colocar un interruptor y un USB hembra) faltaba una prueba, quería alimentar mi lámpar acon un “Power Bank”, con 5V y 1 A de salida. Además quería ver que tal iluminaba en la oscuridad y así fue como se desempeñó:
Mi lámpara estaba funcionandoy lista para el último paso.

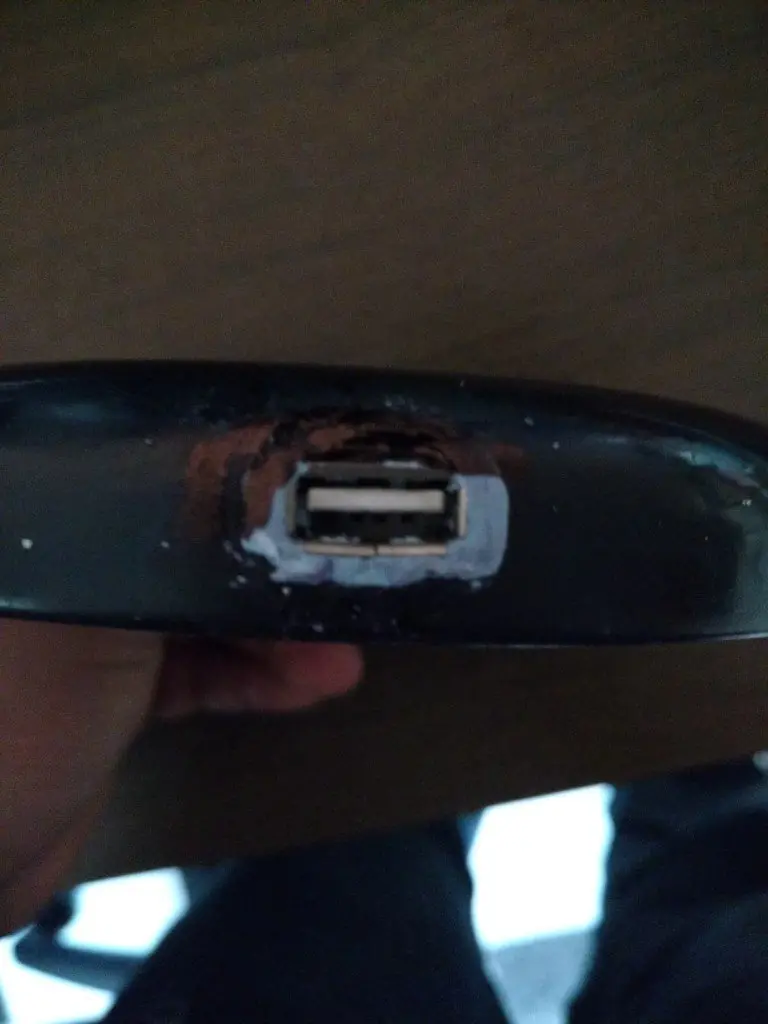

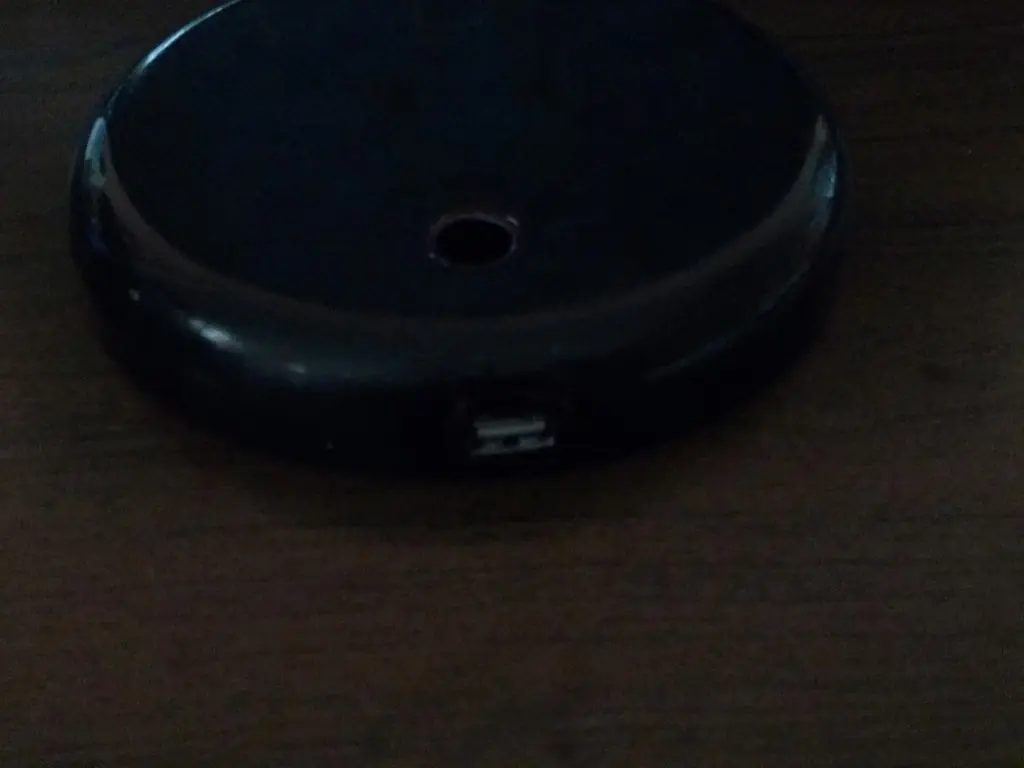

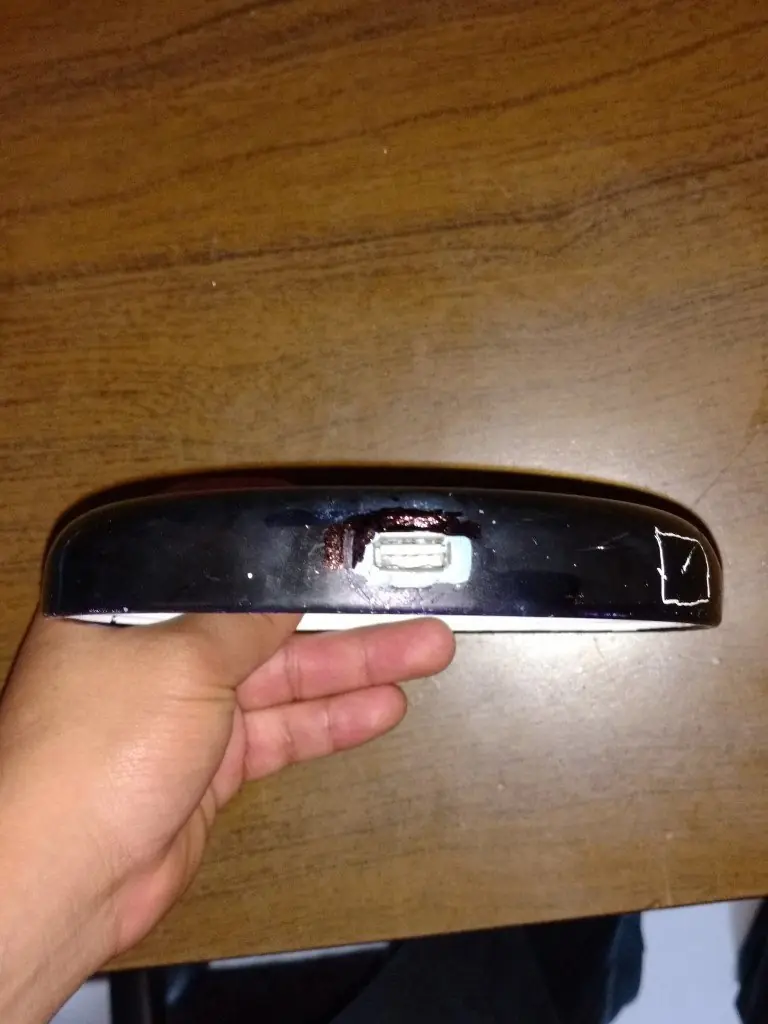

Contaba con un pequeño agujero circular por donde salía la clavija original y lo agrande un poco con el taladro, allí coloque un puerto USB hembra y lo tape con “Plasti-loka” (Me parece que es una especie de resina epoxica) la cual seco en unos 10 minutos y pinte con plumón permanente a falta de pintura en aerosol jajaja.
En una foto con Flash se ve bastante el “Plumón” pero sin él no se distingue mucho, por lo que es una buena solución para no invertir en pintura extra.

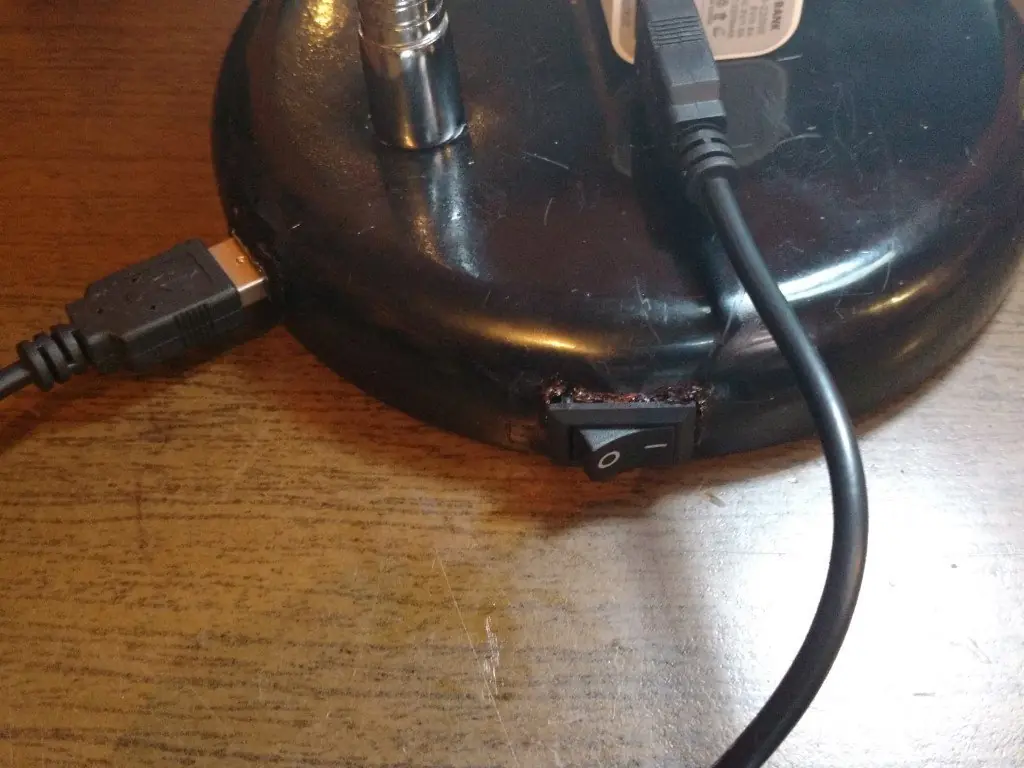

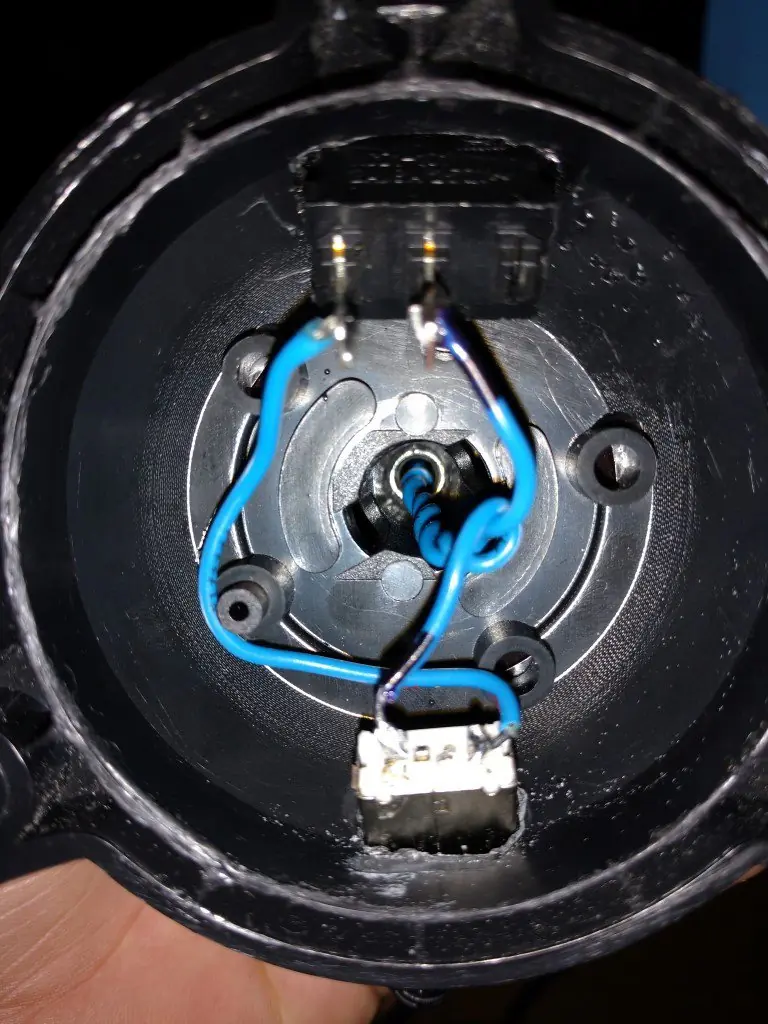

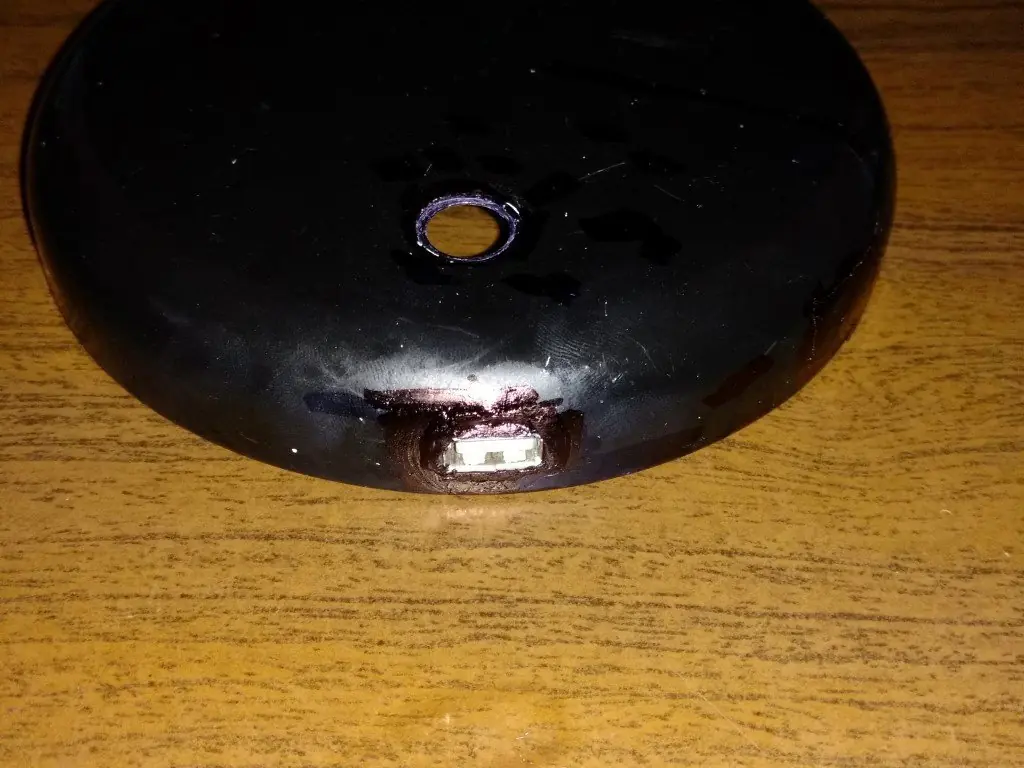

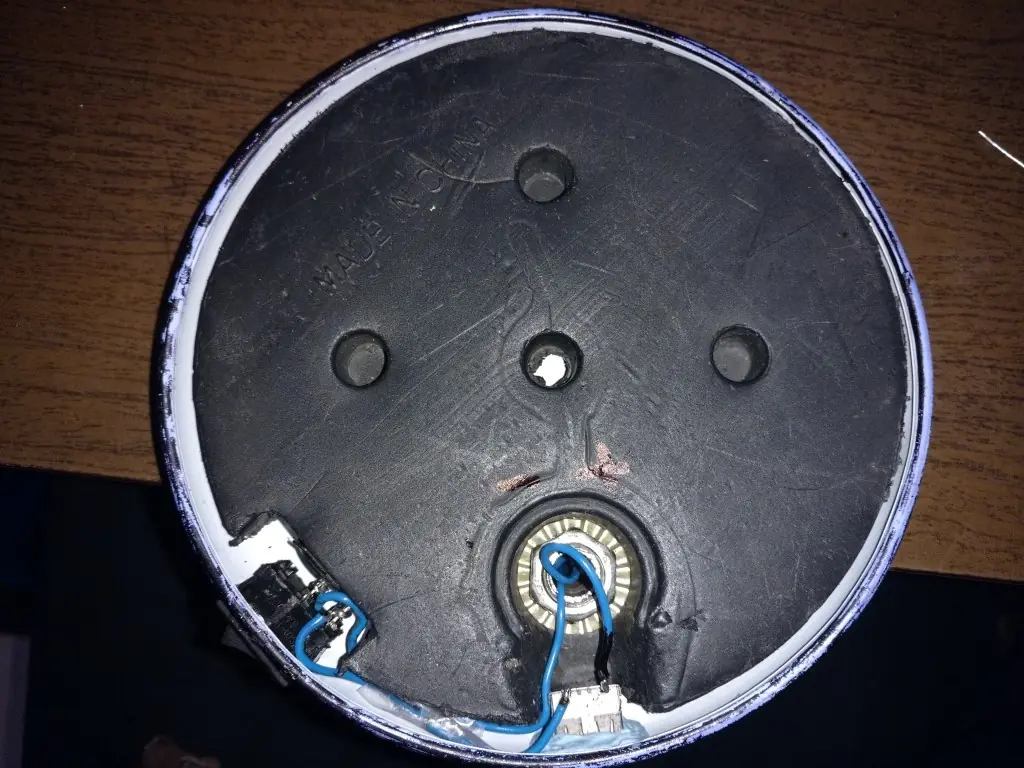

La parte más difícil fue el interruptor, aunque tuve la suerte de contar un pequeño espacio en la base justo del tamaño de mi interruptor, pero aun así tuve que hacer un hoyo en la base metálica desde cero, rematarlo con pinzas (hundí un poco la estructura) y pinte igual de plumón. Al final quedo bien y uní con soldadura, el interruptor, el USB hembra y el foco. Dando por terminado el proyecto:
Ahora, les dejo el costo de cada uno de los materiales, aunque yo solo compre esta vez la soldadura, la lámpara y la pequeña tabla para soldar.

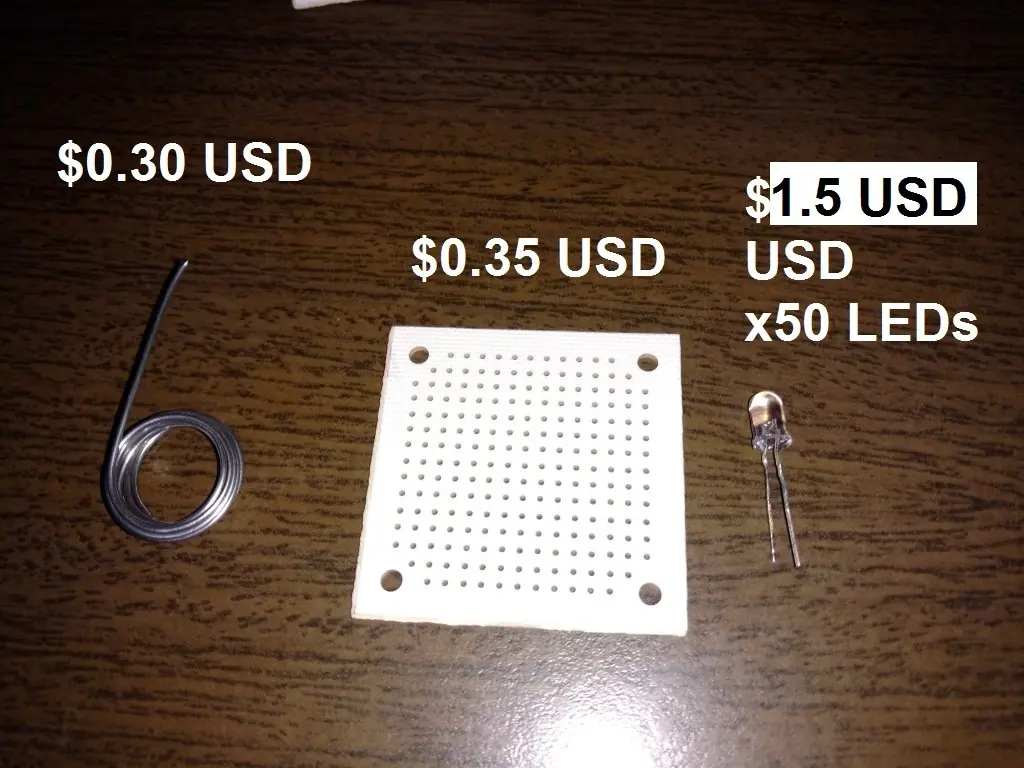

· Soldadura: $6.00 pesos mexicanos y solo ocupe un metro para todo. ($0.30 USD)
· Tabla para soldar: $7.00 pesos mexicanos. ($0.35 USD)
· LED’s: Compre 50 (ocupe 40 en el foco) por $30.00 pesos mexicanos. ($1.5 USD)
· Resistencia Variable (Potenciometro): $20.00 pesos mexicanos. ($1.00 USD)
· Resistencia Fija: Compre 3 por $3.00 pesos mexicanos. ($0.15 USD)

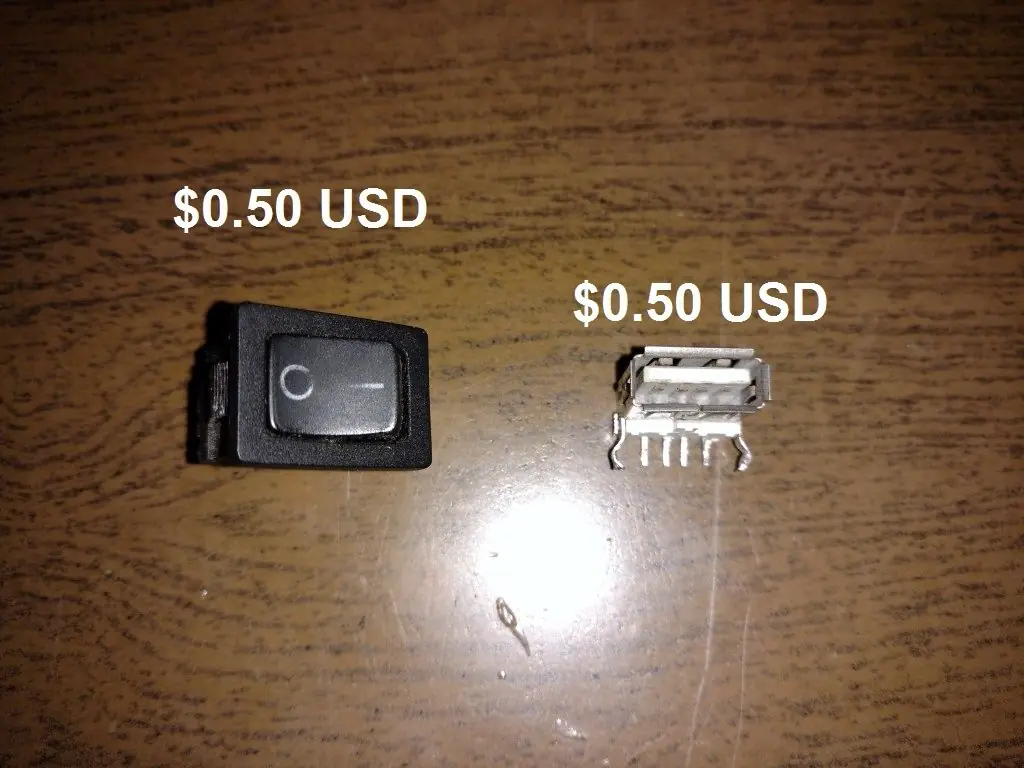

· Interruptor: $10.00 pesos mexicanos. ($0.50 USD)
· Puerto USB Hembra: $10.00 pesos mexicanos. ($0.50 USD)

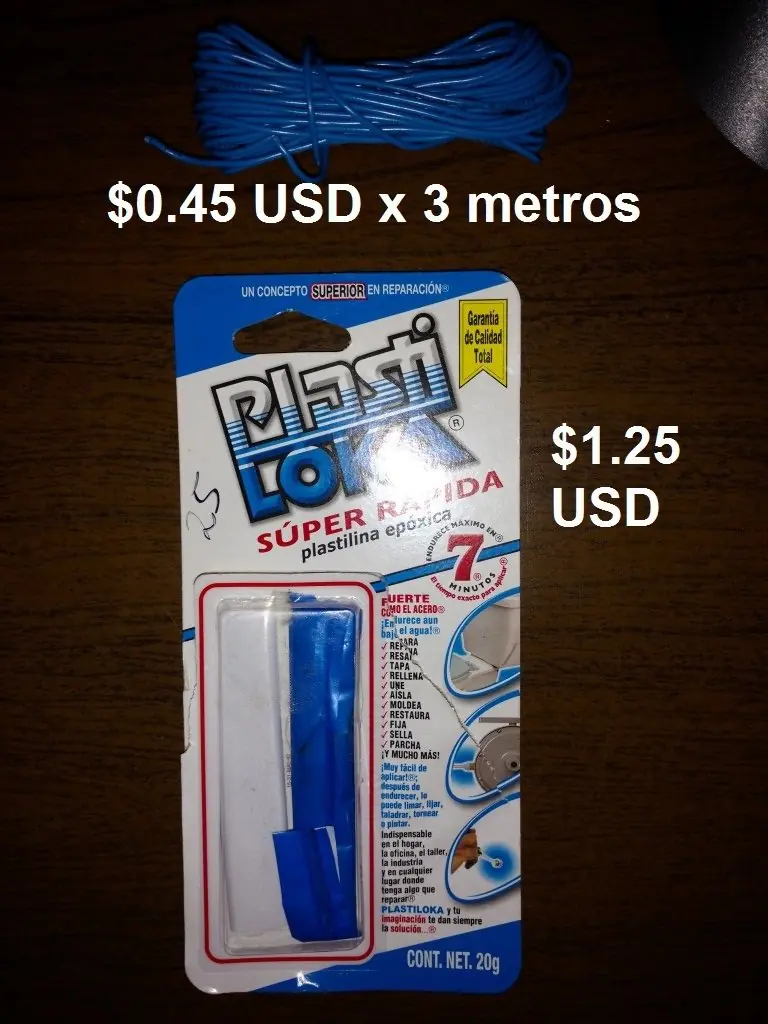

· Plasti Loka: $25.00 pesos mexicanos. ($1.25 USD)
· Cable: 3 metros por $9.00 pesos mexicanos. ($0.45 USD)
· Lámpara USADA: $90 Pesos mexicanos. ($4.5 USD)
· Dando untotal de: $210.00 pesos Mexicanos – $10.50 USD

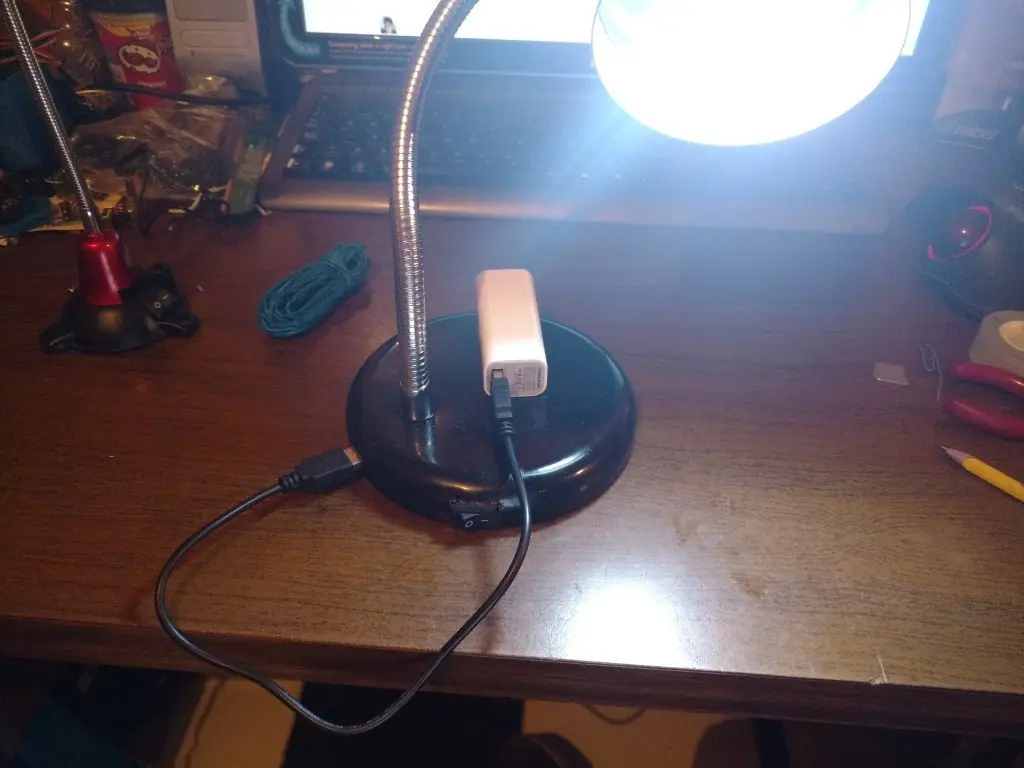

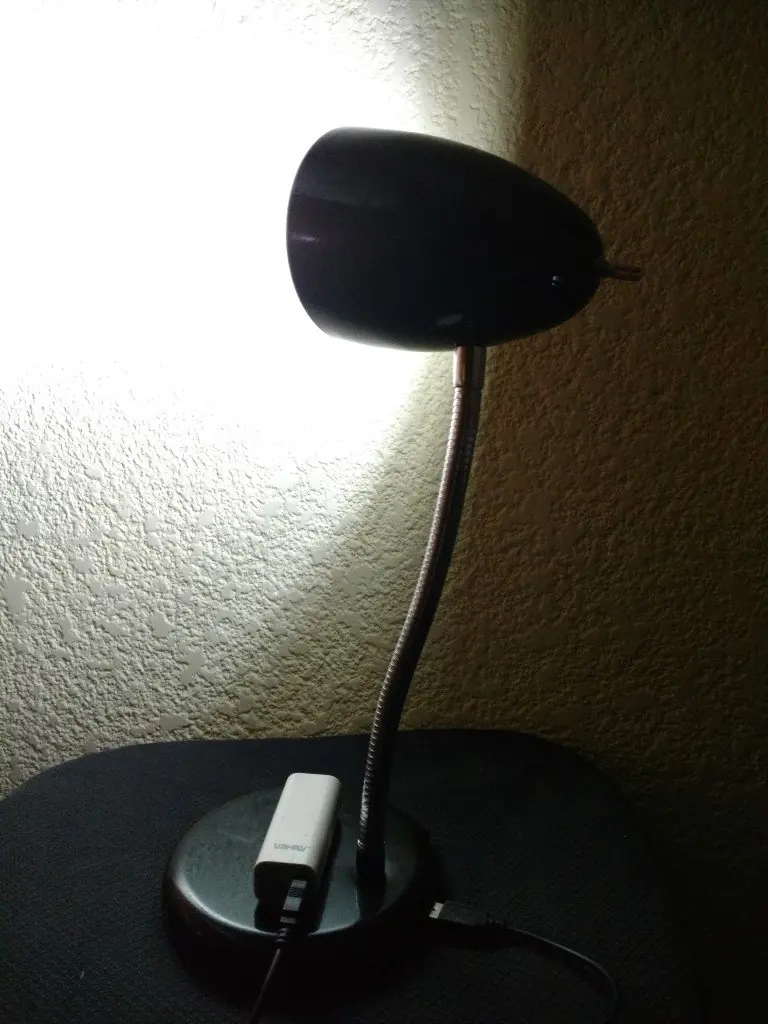

Así está el resultado final de mi lampara:
· Conexión USB a cualquier dispositivo con dichopuerto: Laptop, PC, Power Banks, TV’s, etc.
· Con el Power Bank (2200 mAh) resiste un total de 2:51horas.
BONUS:

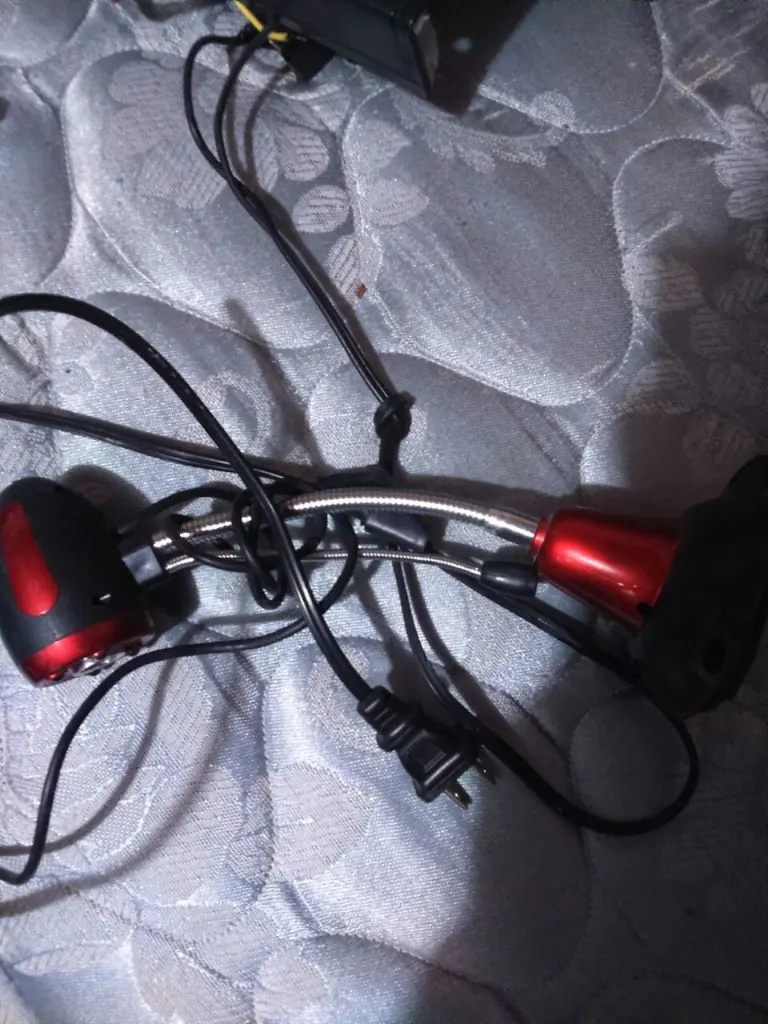

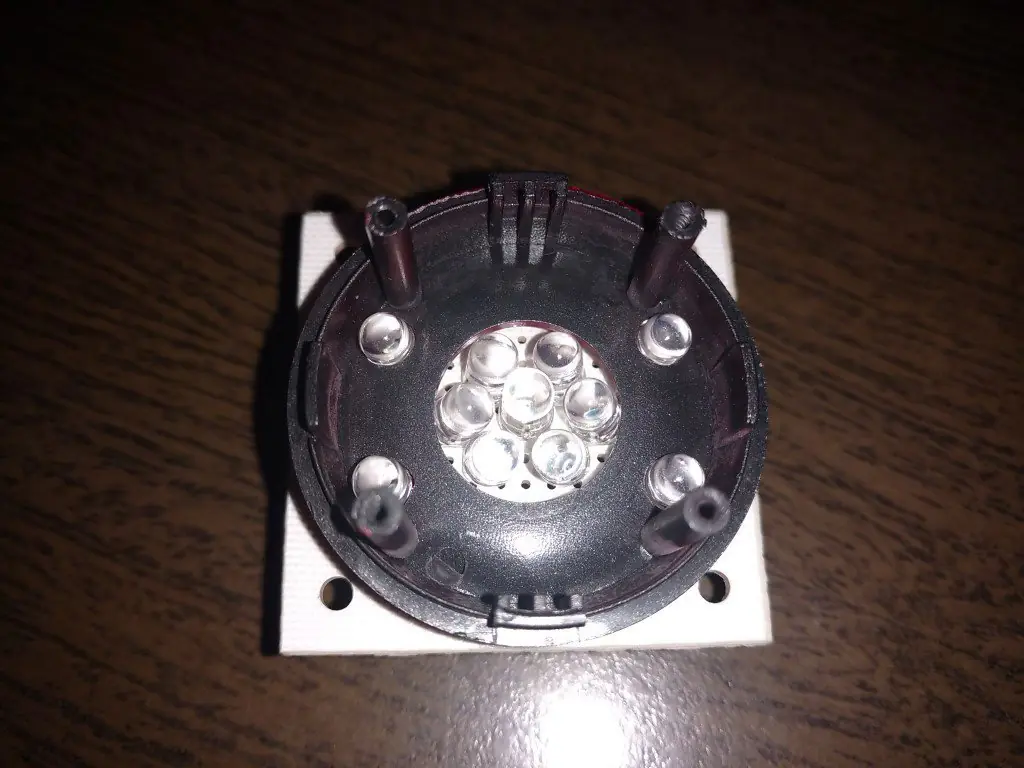

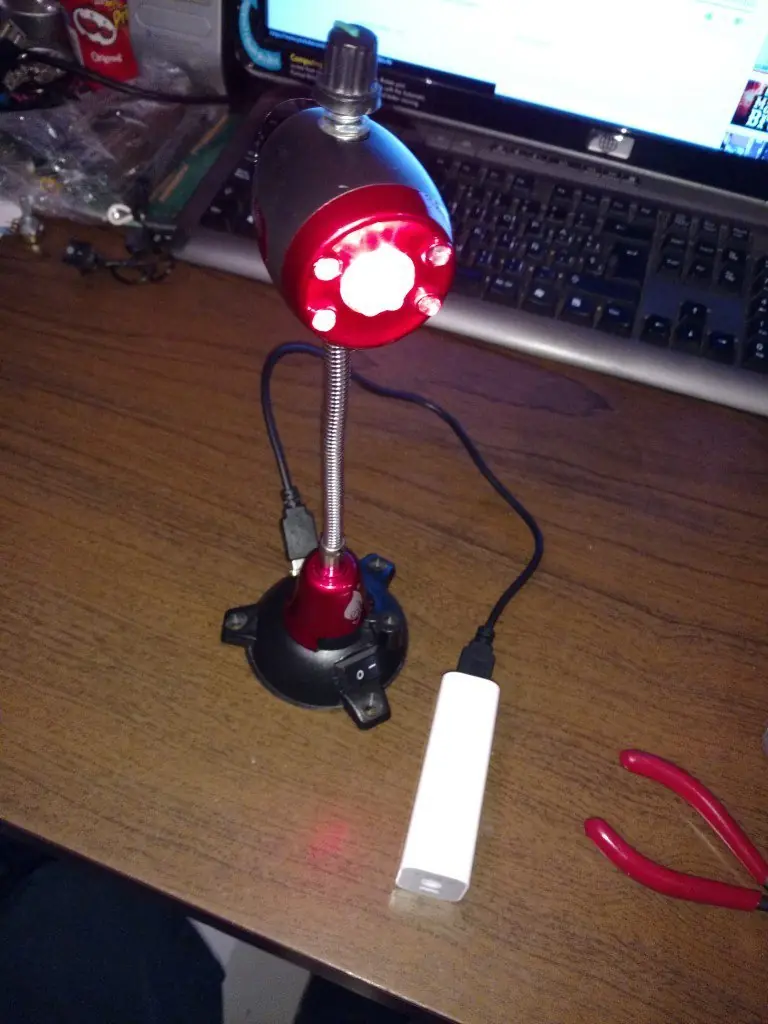

Después de terminar mi lámpara principal, un amigo me regalo el esqueleto de su cámara web.

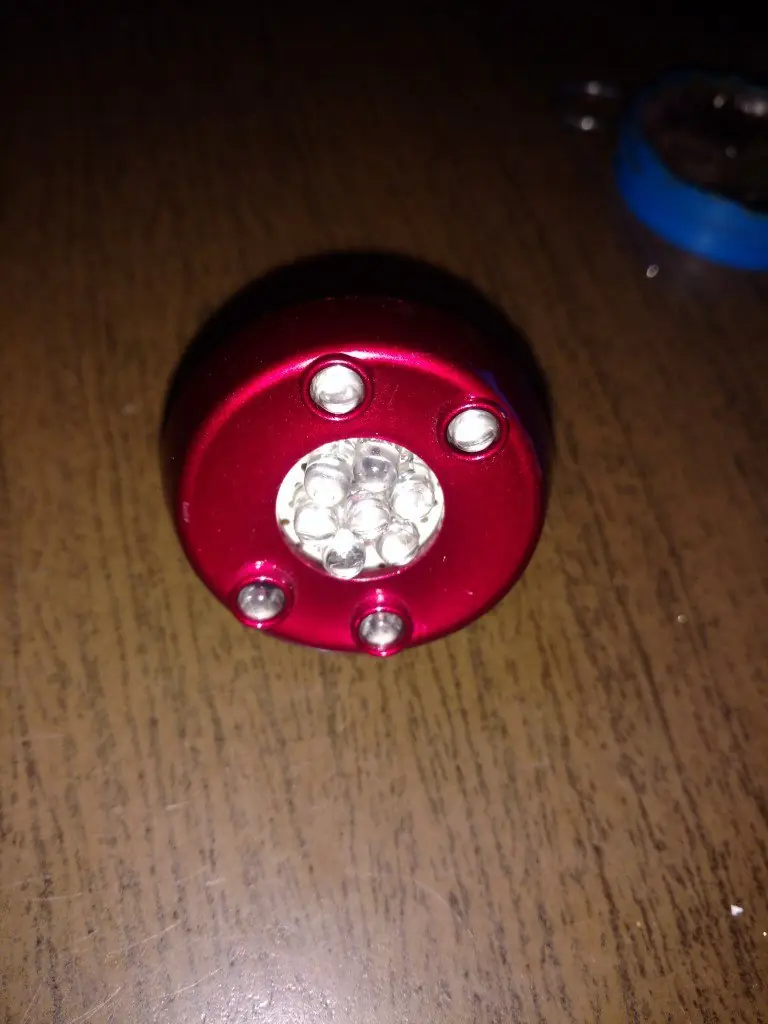

Y la convertí en una versión en miniatura, pero con LED’s Rojos (porque ya no tenia blancos).
Les dejo las fotos del proceso y un pequeño video de su resultado final.
Y esto fue todo de mi parte, de momento
Espero les gustara mi primer Post, Saludos
