Buenas, hace tiempo que tenia ganas de hacer un riego para un pequeño jardín que tengo en el fondo de casa... no es muy grande pero me da paja regarlo y este invierno se me secó demasiado...
Tenía una bomba vieja de 1/4 hp y decidí meter manos a la obra...
La idea era poner 4 toberas Hunter en las esquinas... 3 a 90º grados y una a 180º...
el plano no esta a escala, pero en realidad los picos cubren toda la superficie del terreno...

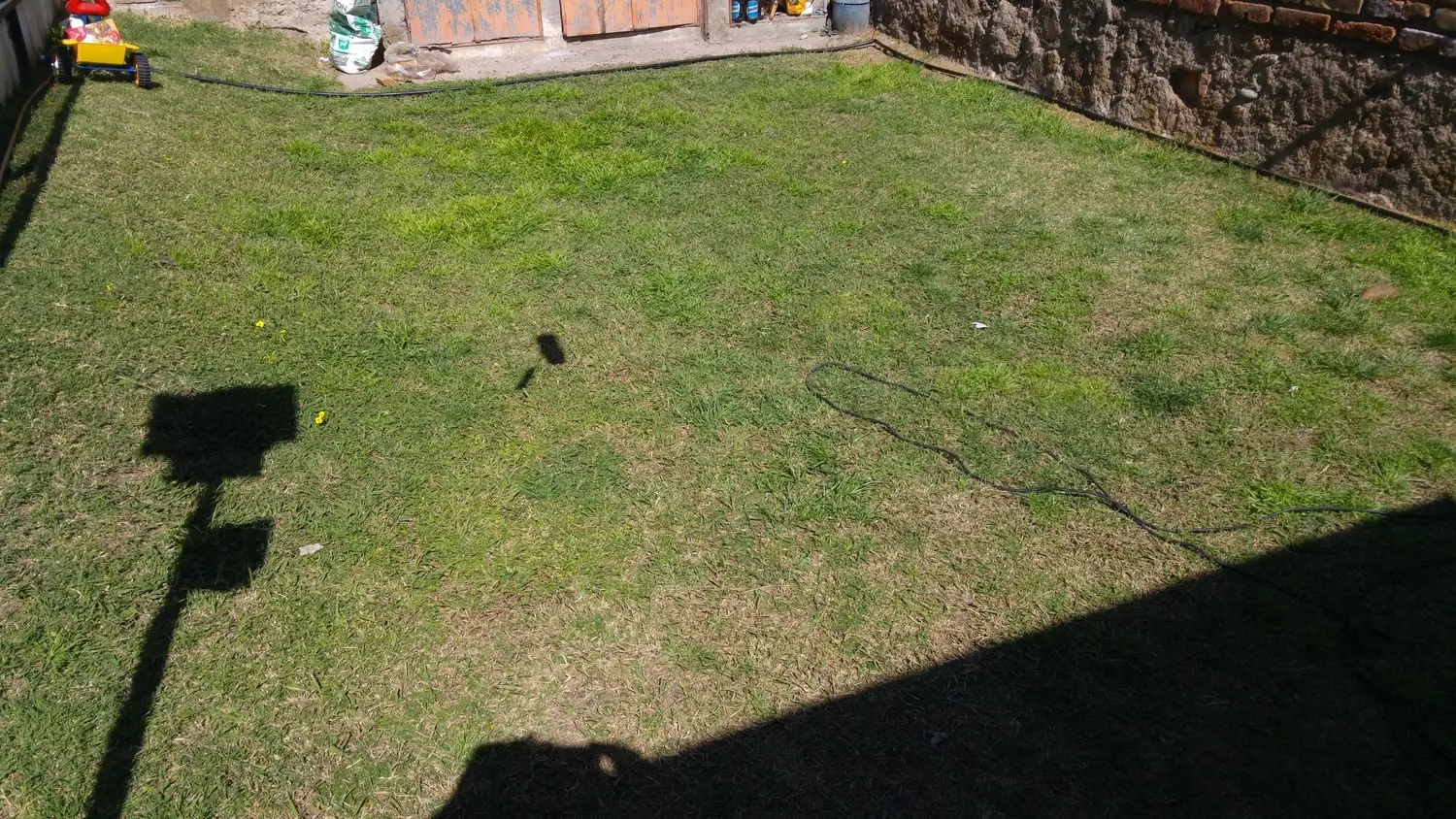

Aca el patio en cuestion...

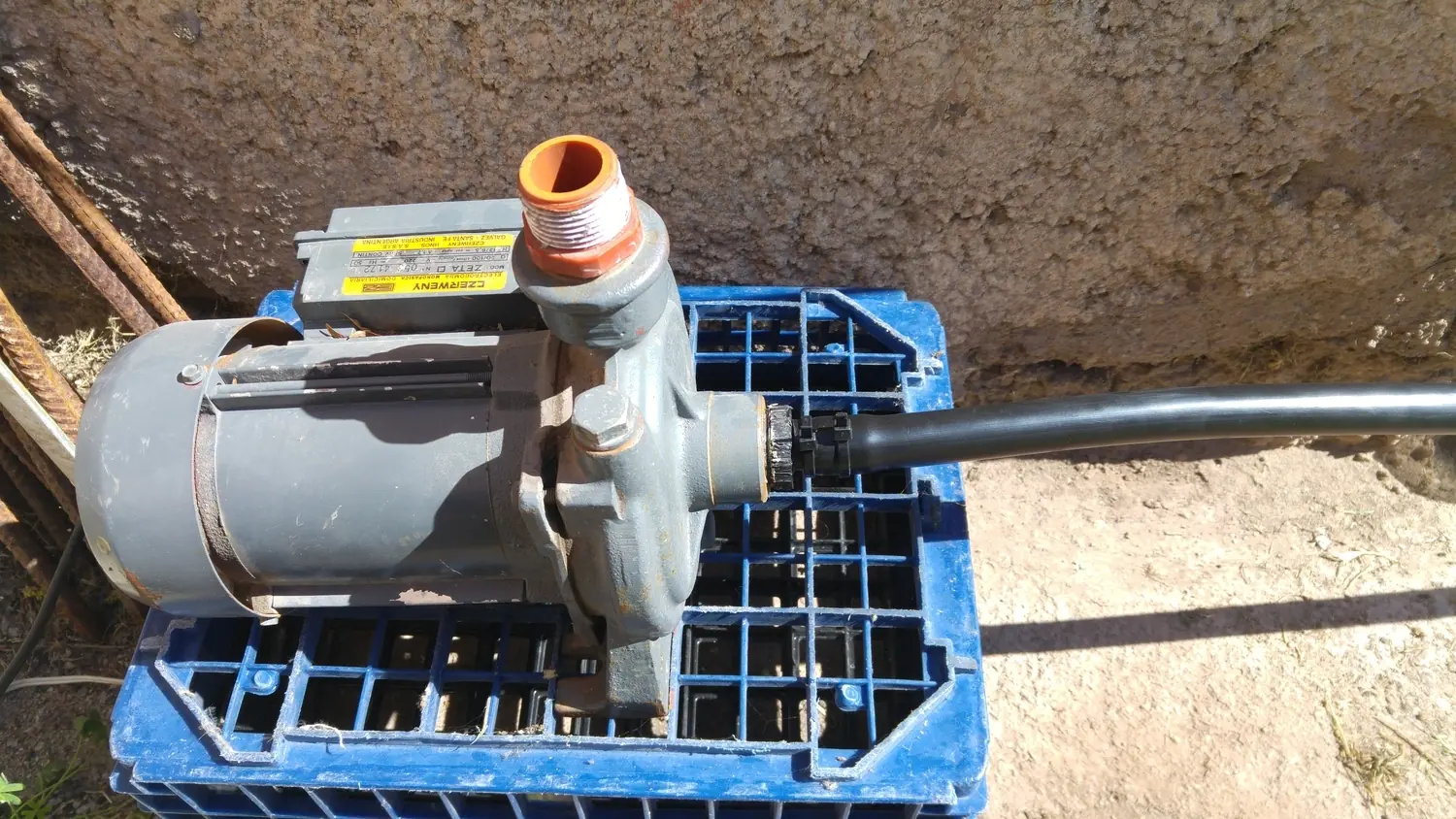

y la bomba...
Hice todo un anillo por los bordes del patio con manguera para riego de 3/4 (K4)

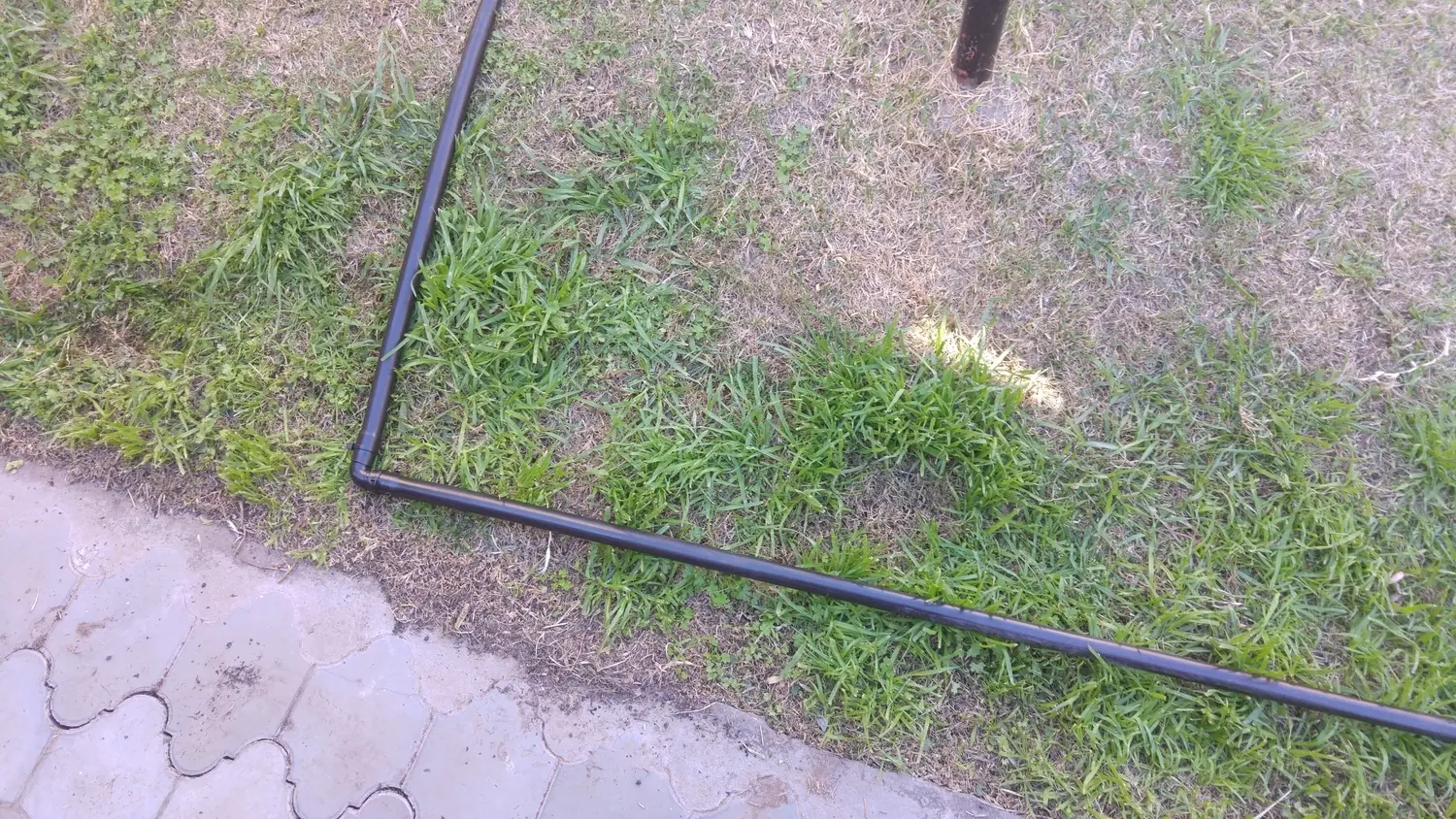

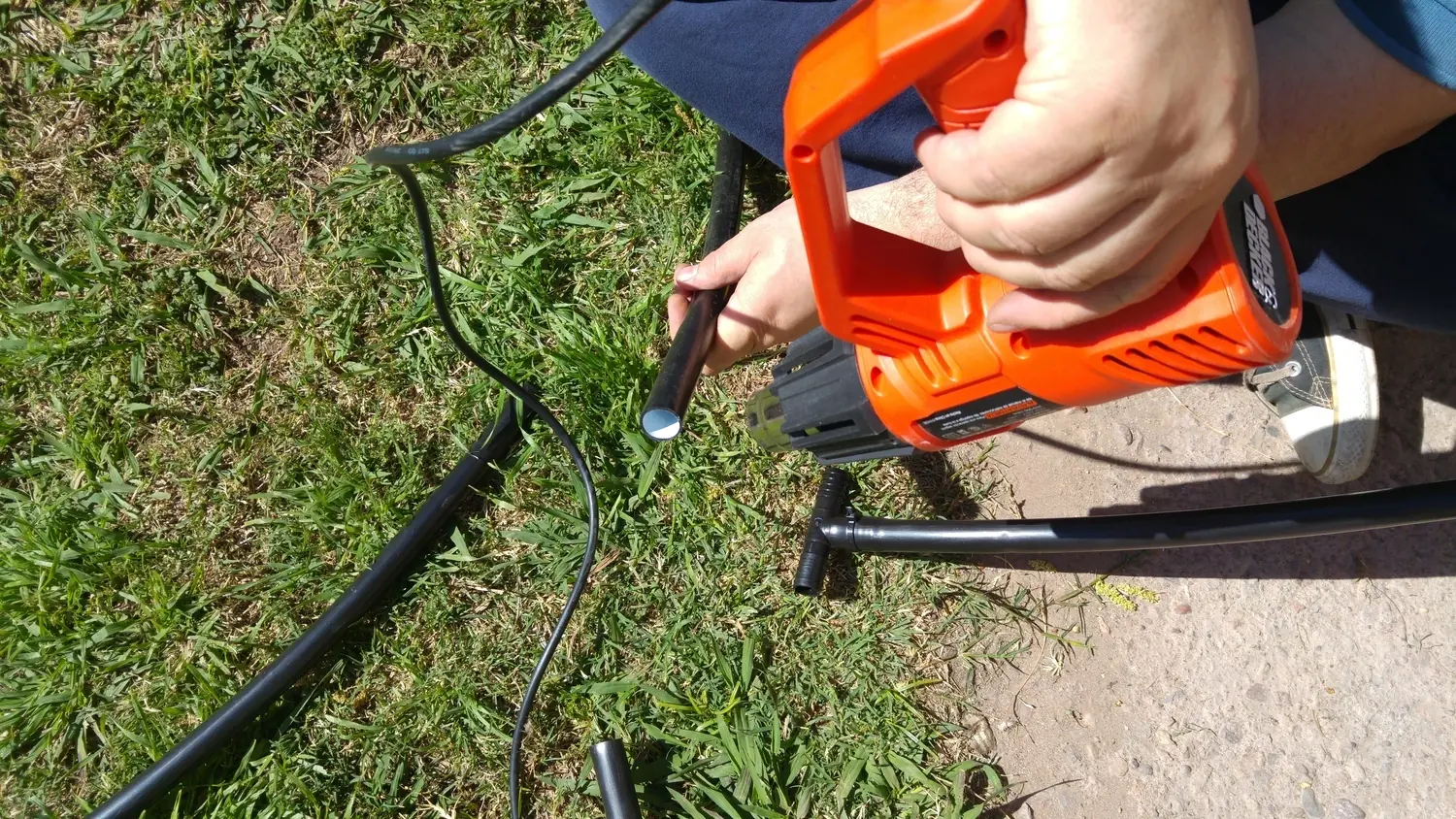

Terminando el anillo

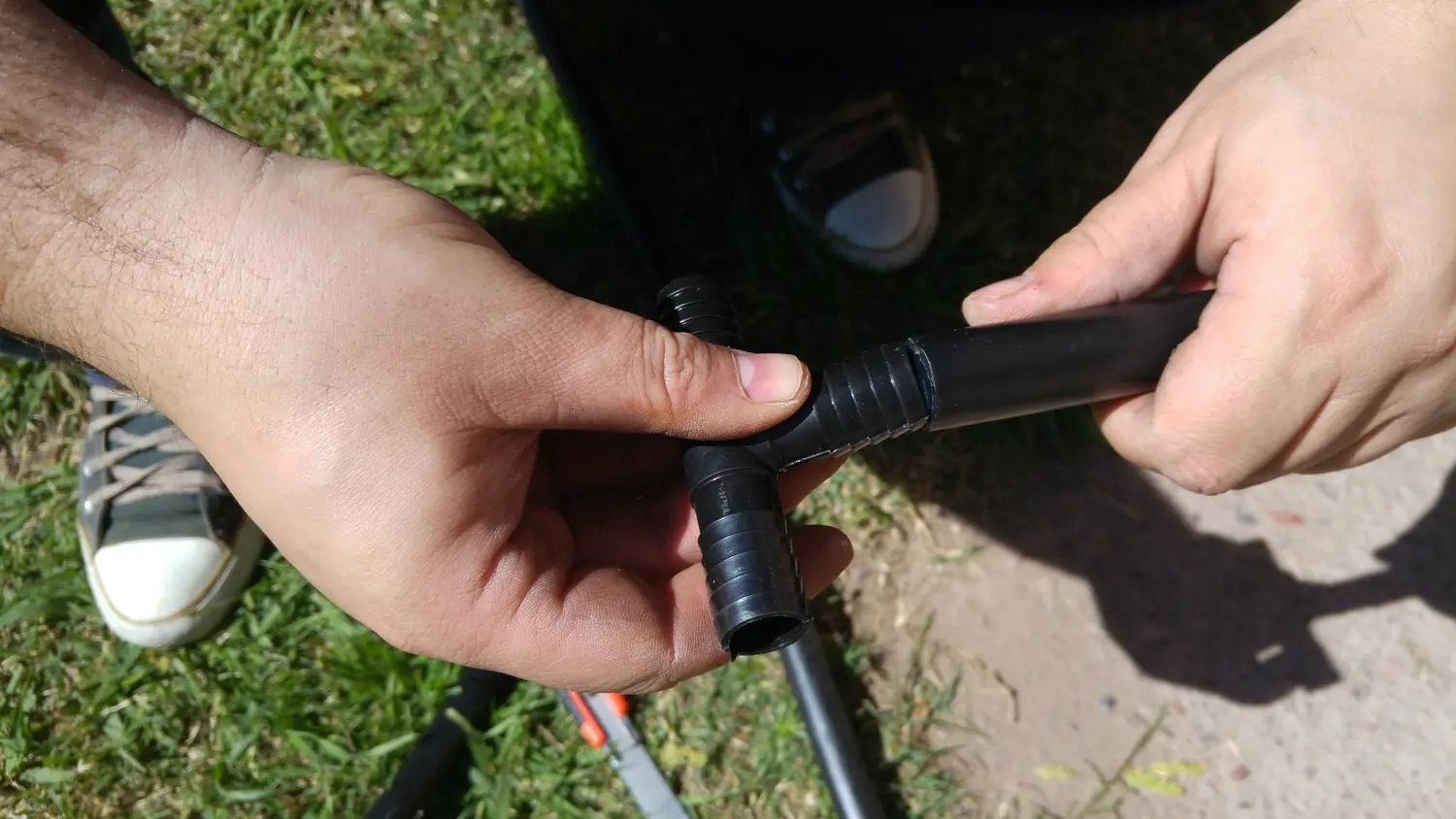

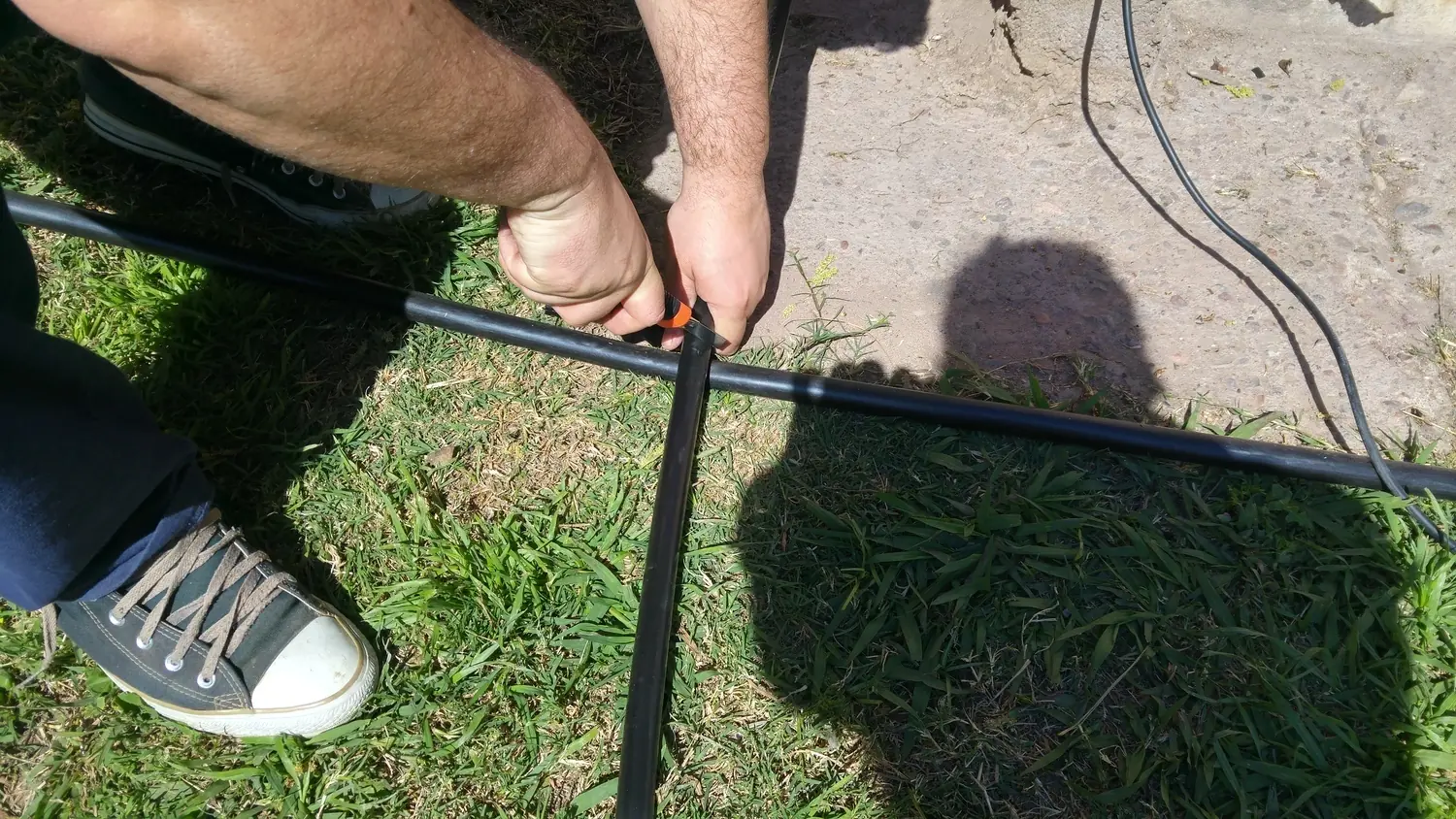

poniendo la T que conecta la bomba con el anillo...

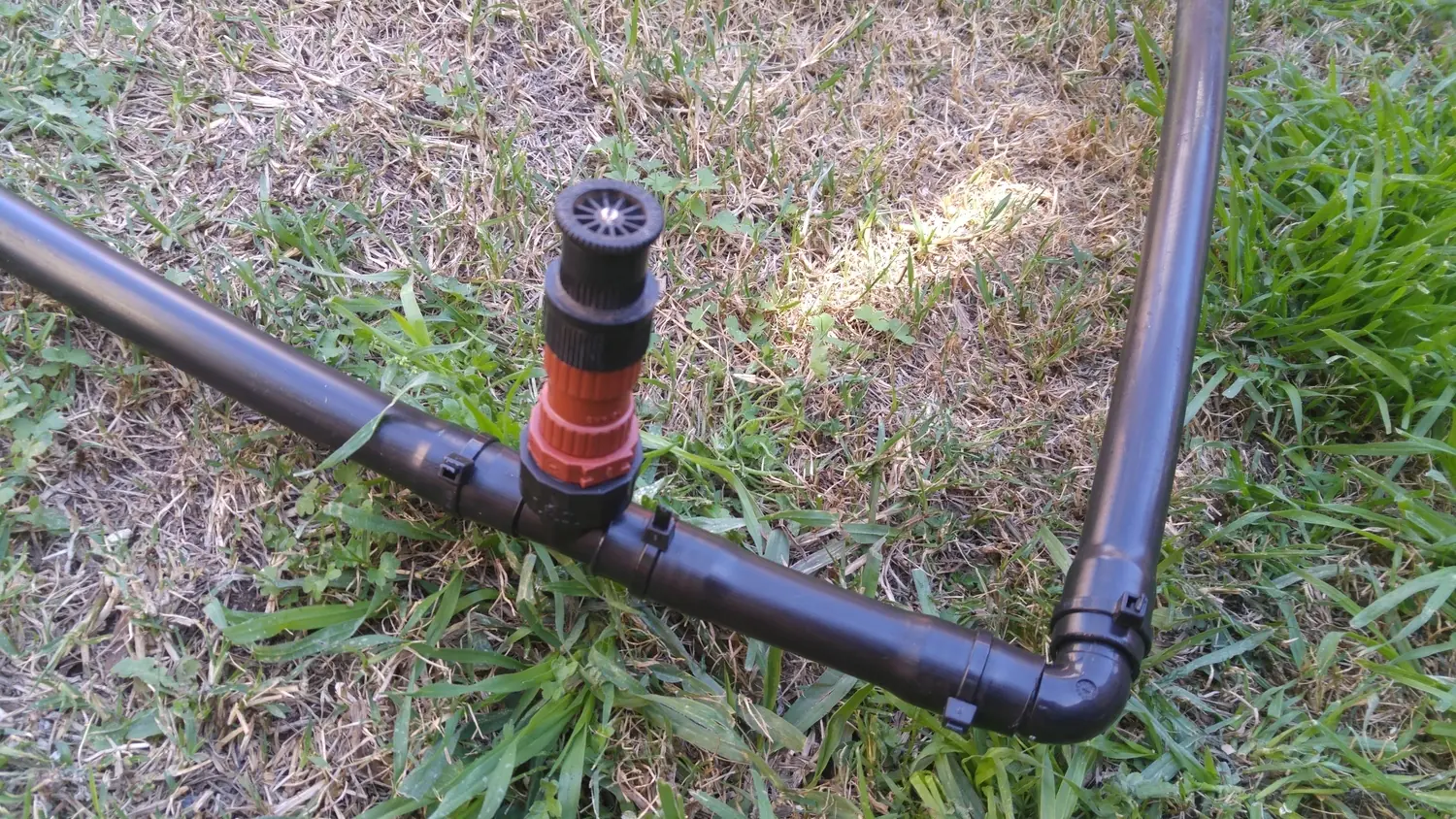

De la misma manera conectamos las T para las toberas, agregando un niple para que quede un poco mas alto el pico...
Después hacemos la zanja para enterrar las mangueras... (lamentablemente no saqué fotos... )
Ahora lo mas complicado... enterrar el tanque de agua que va a servir como cisterna...

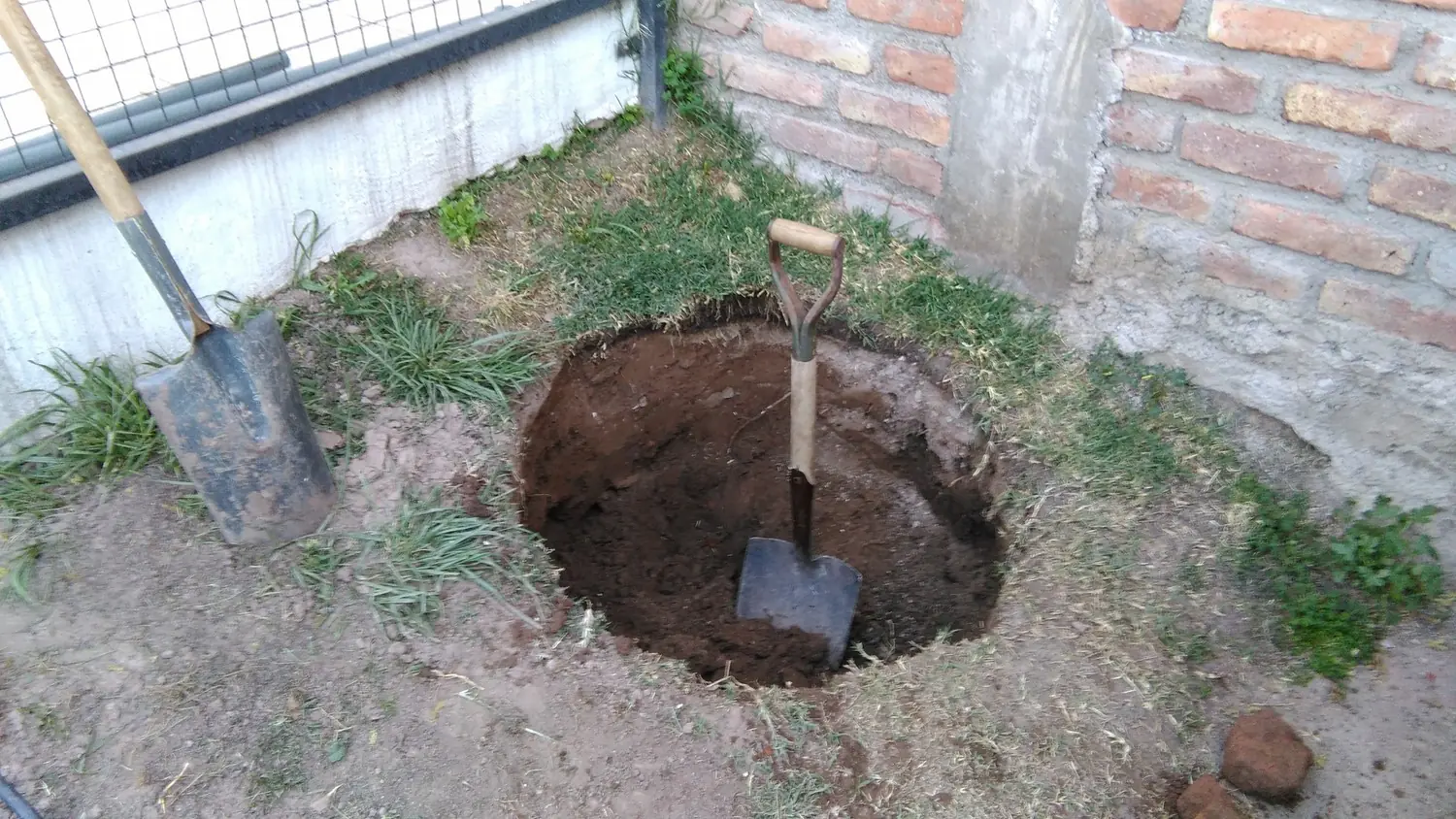

probando la profundidad... todavía falta...

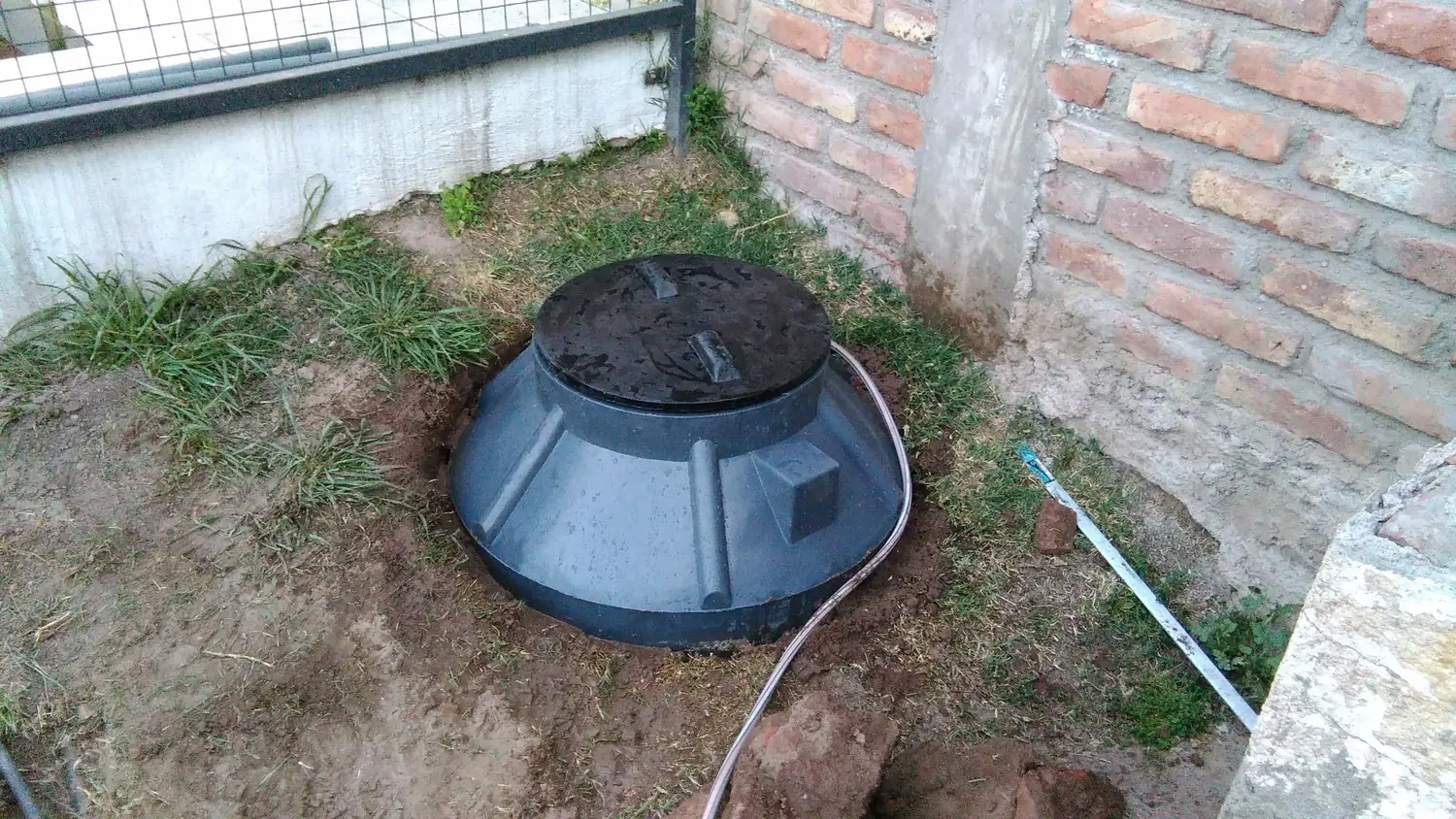

Bueno... ahora va quedando...

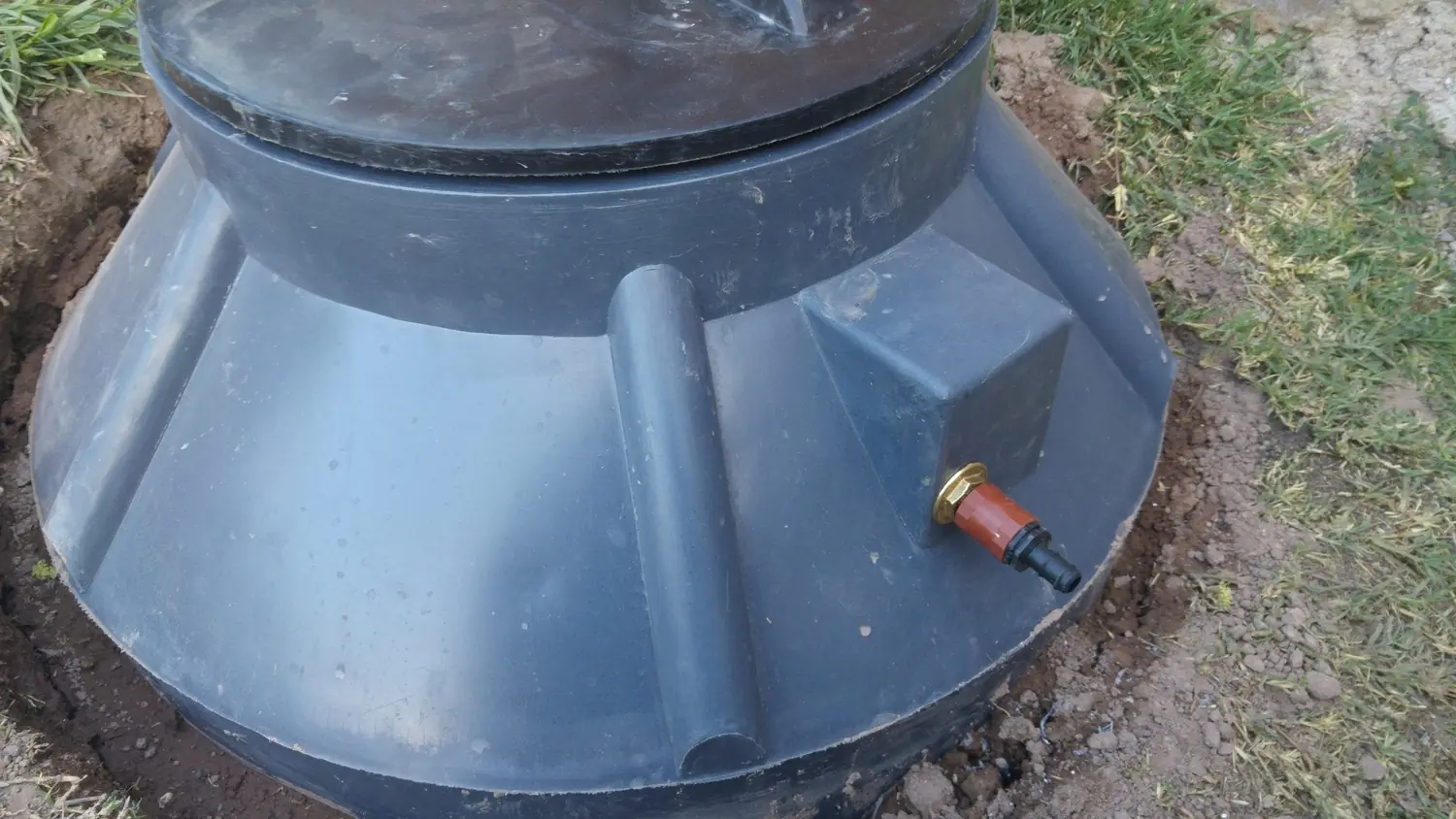

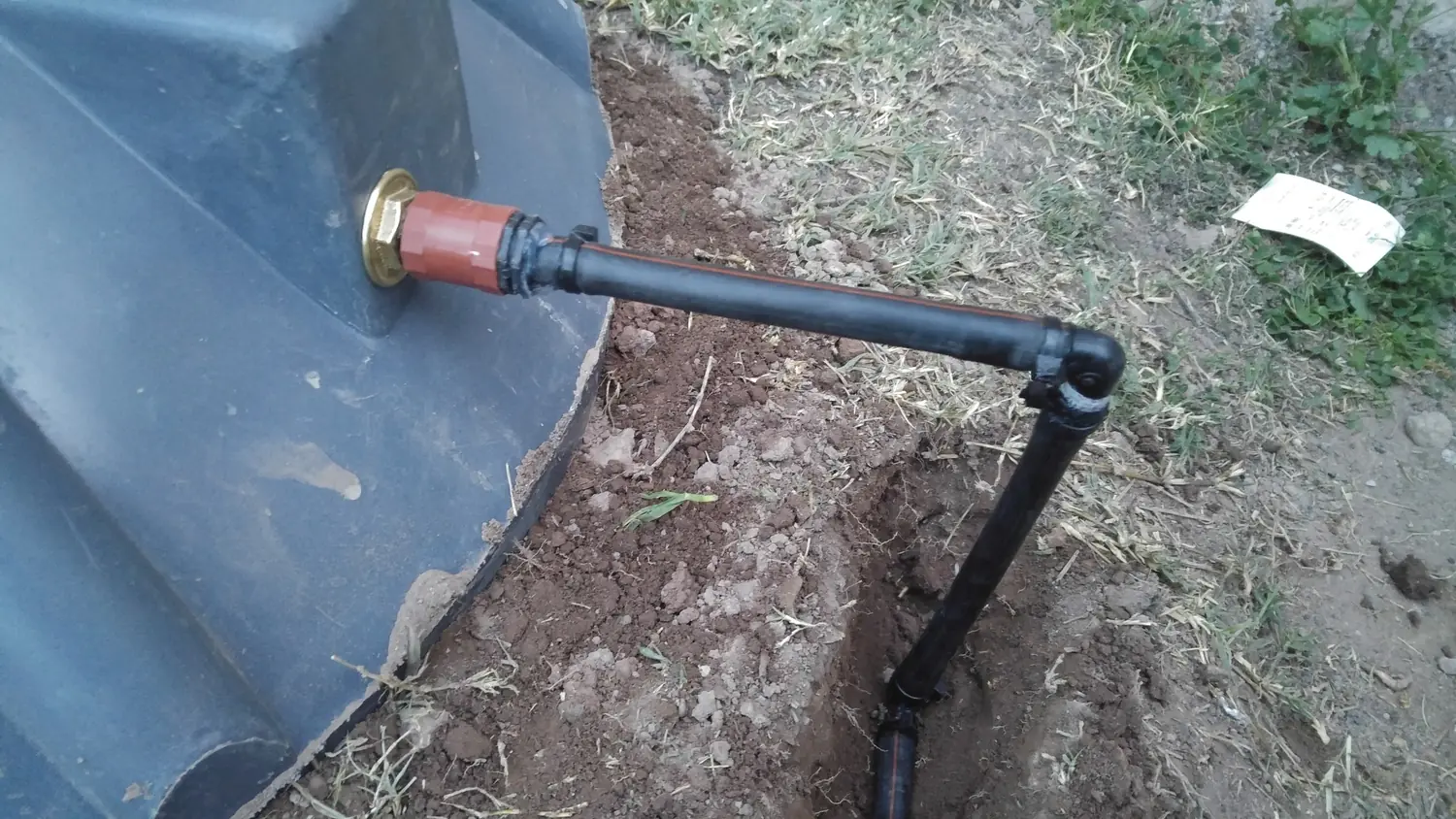

Hacemos la conexión para la entrada del agua al flotante del tanque...
La entrada la alimentamos con una manquera de riego de 1/2 que me sobró...

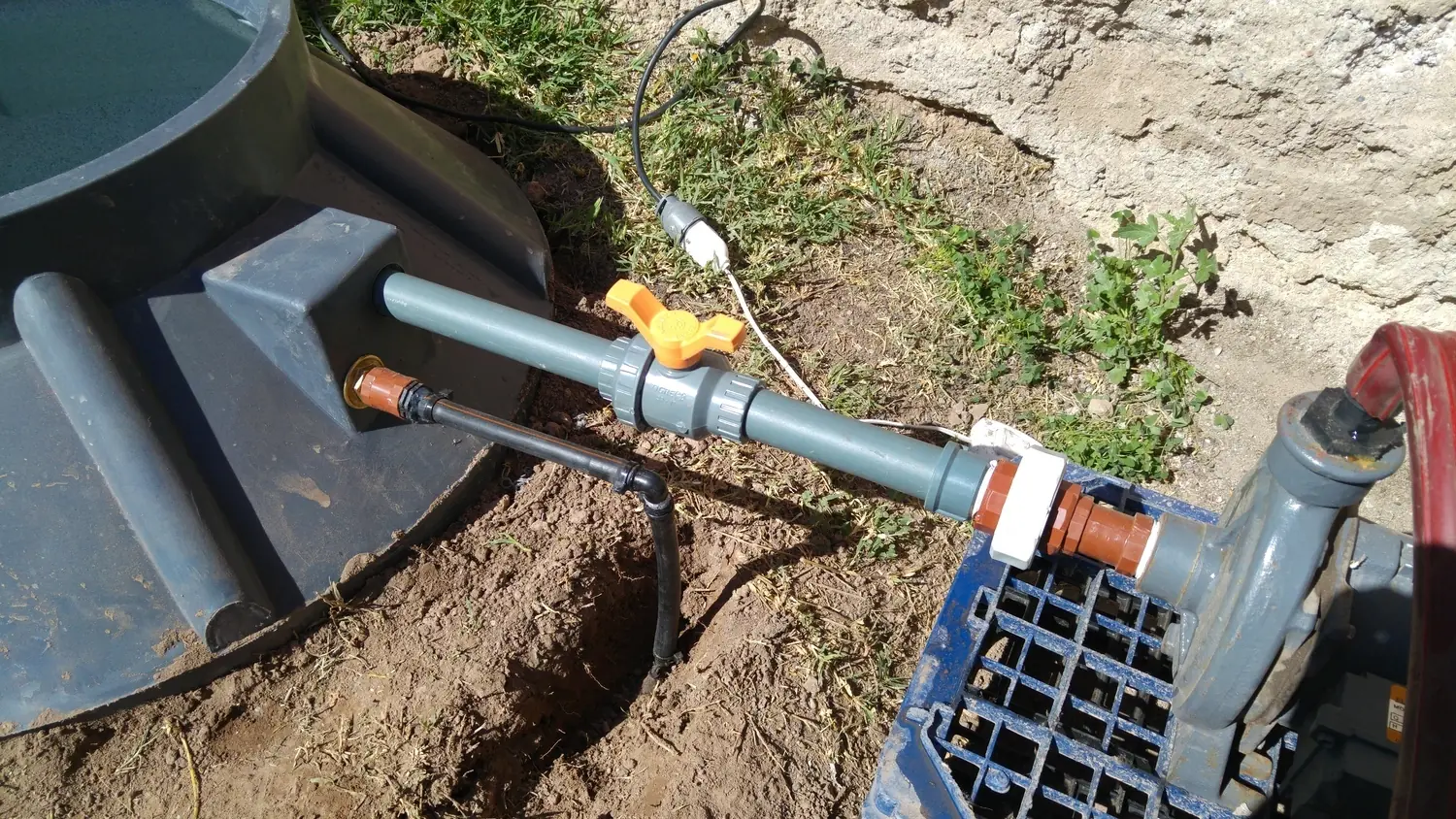

Desde el tanque hace la bomba utilicé caño de PVC de 1"...

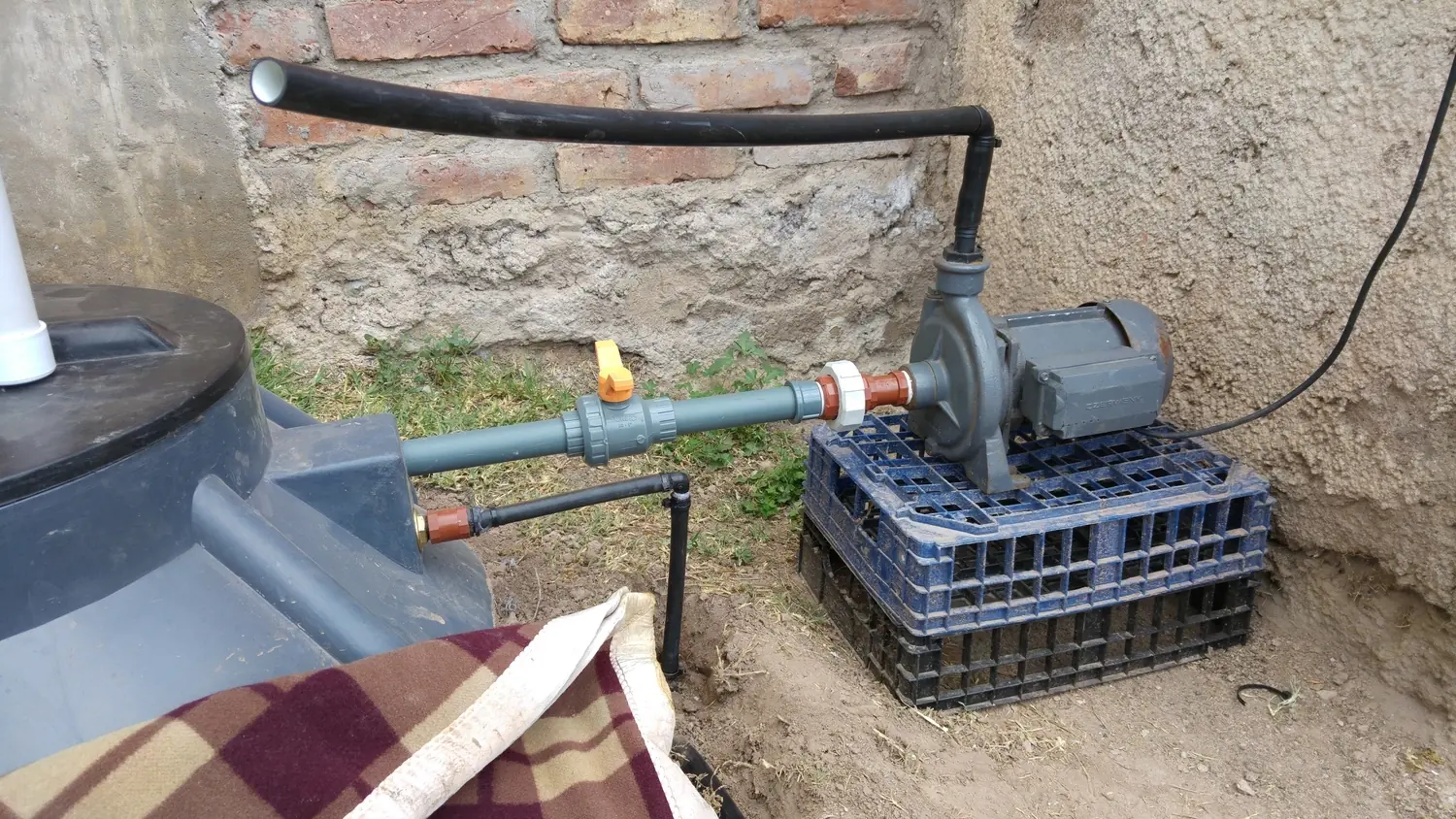

al final del caño en el fondo del tanque va una válvula de retención para que la bomba quede cebada... y pusimos una llave para cortar la aspiración de la bomba... (por si hay que sacar la bomba)..

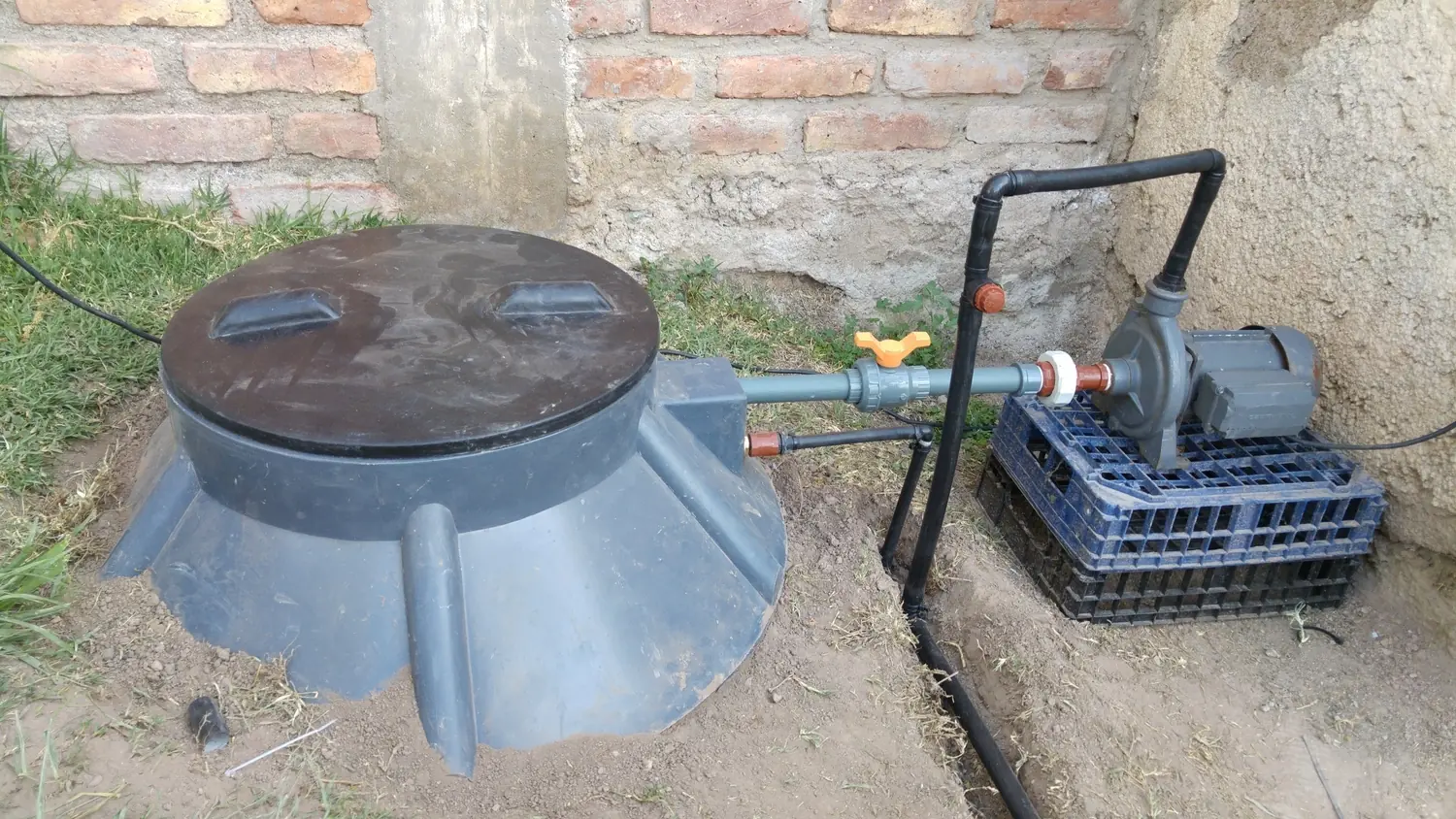

Después conecté la salida de la bomba a la cañería principal... (todo en manquera de 3/4)...
Casi listo....
faltaba rellenar las zanjas ...

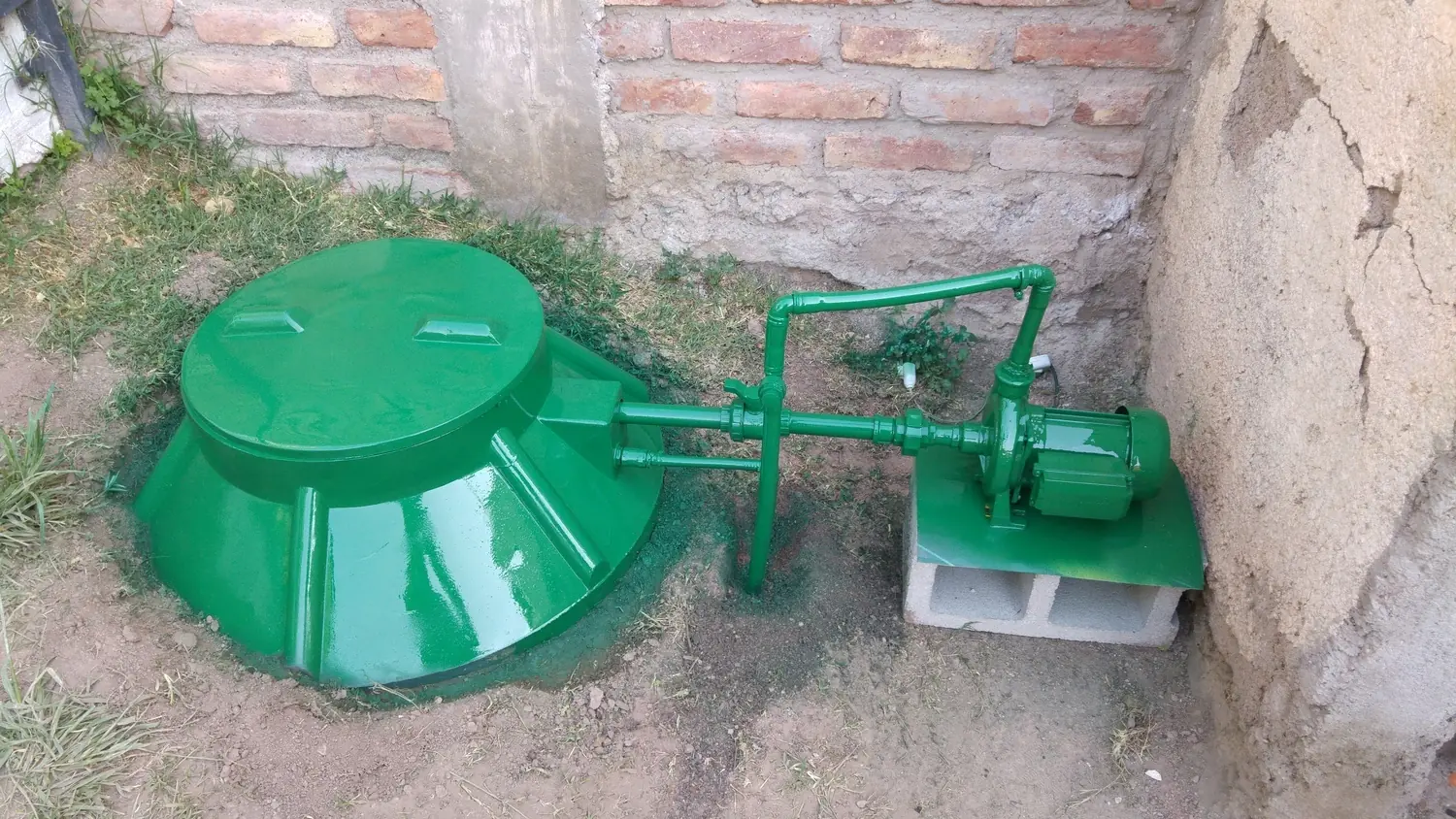

Y para la estética... un poco de pintura...

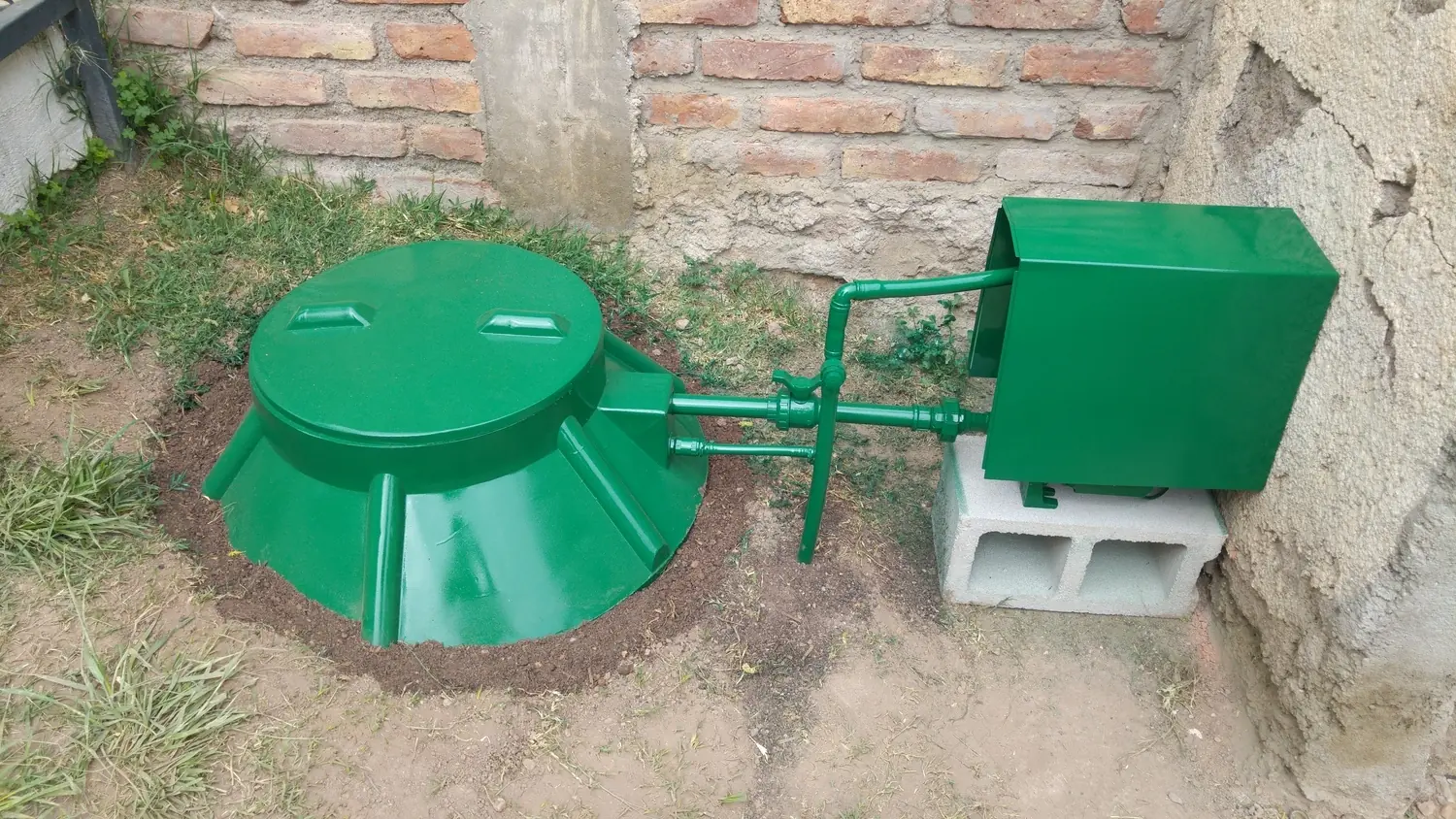

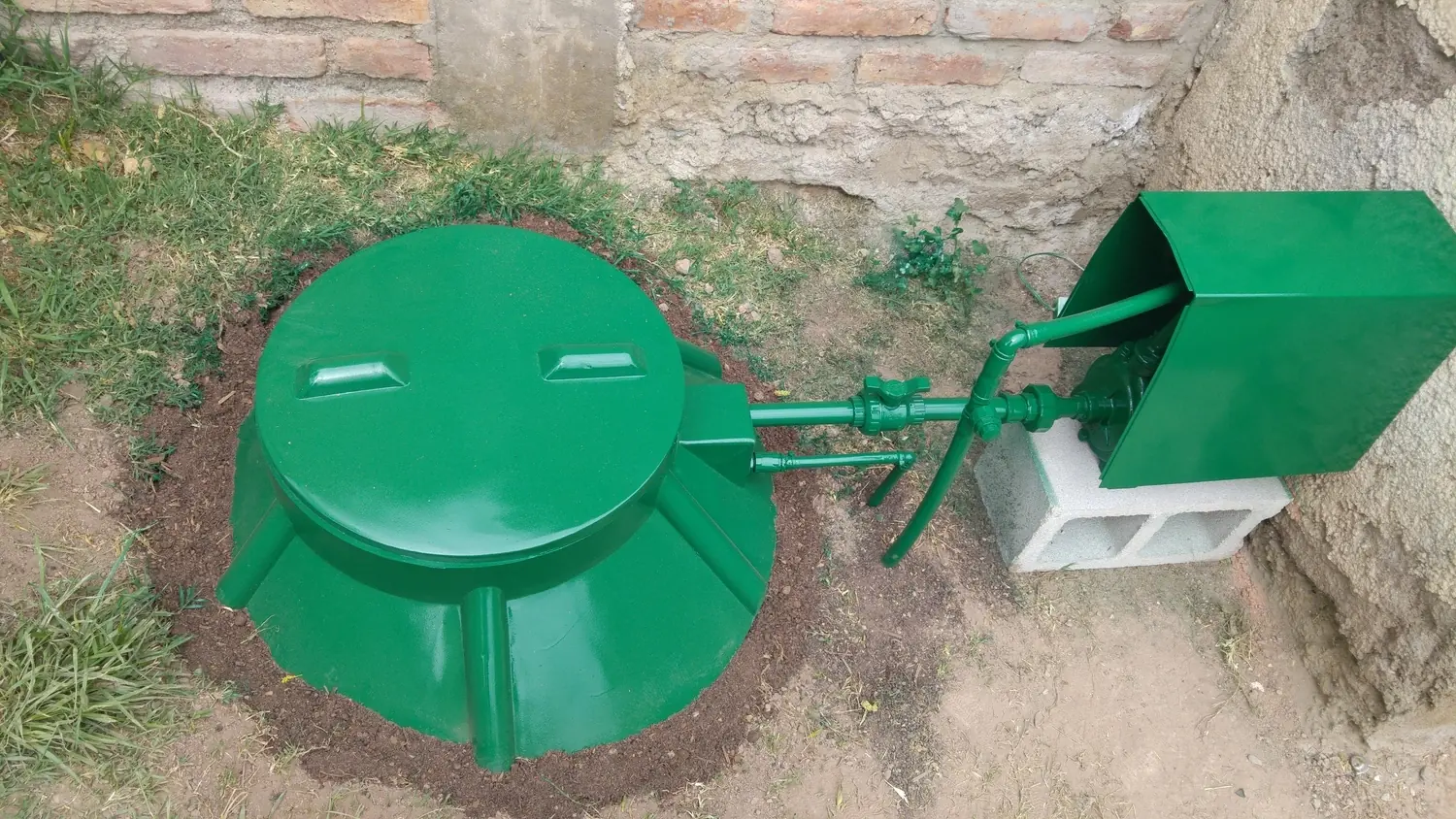

Y por último... tapamos la bomba con una tapa de un gabinete viejo de PC...
Bueno, espero que les haya gustado... la verdad que no tenía idea de riegos, pero siempre está bueno aprender y hacer las cosas uno mismo...
Próximamente se viene el post de la automatización de este riego con Arduino y algunos sensores... (que es lo que mas me gusta)...
