Vúmetro Personalizado - Audiorítmico

Vúmetro Personalizado.

forma, color de led, tamaño, etc.

CAPACIDAD DE SER PORTÁTIL:

se conecta a notebook y puede alimentarse con 9 - 12 v

COMPATIBLE CON TIRAS LED

FÁCIL CONSTRUCCIÓN

¡TERMINACIÓN ÚNICA!

Materiales:

Fuente alimentación (por ejemplo batería de 9v)

Placa perforada (de preferencia 10x5)

Cable de red (1 m)

Potenciómetro 5K

Circuito Integrado - LM 3914/15/16

Cables de 0.5 Rojo/Negro (Largo deseado para conectar en el equipo)

Resistencias 10 k y 1 k

Dos borneras (de dos pines)

10 LED 5mm - DEPENDE EL COLOR (Ver más abajo)

Equipo de sonido (Equipo de música con borneras, desktop pc, netbook, tablet, etc.)

Éste es el circuito que vamos a usar:




QUIERO RESALTAR QUE EL CIRCUITO TAMBIÉN FUNCIONA CON LM3516 (ese es mi caso) , quizá tambien con el LM3914 pero no pude llegar a probarlo.

Datasheet:
LM3916l
LM3915
LM3914

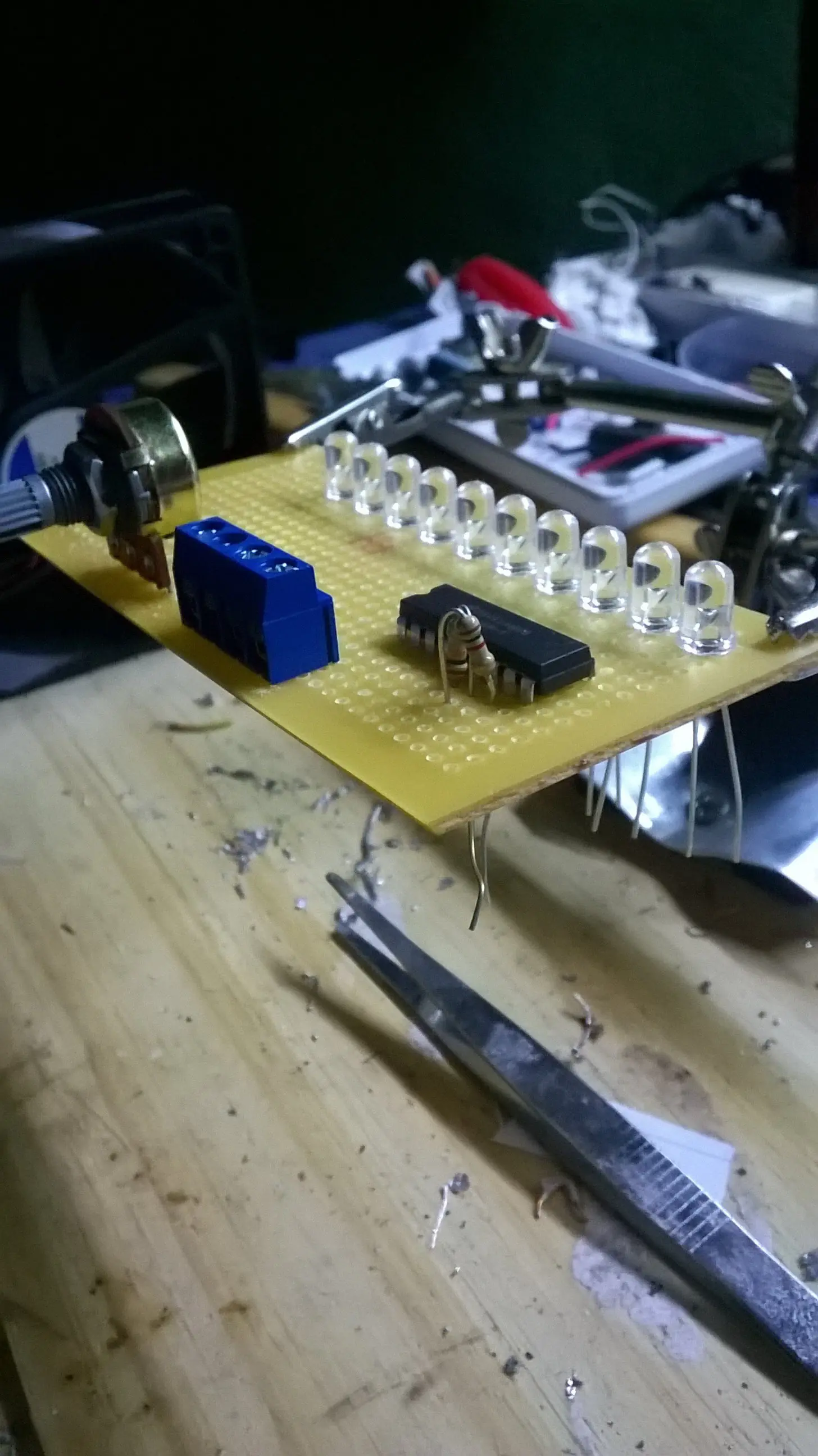

Empezamos armando el circuito en la placa, teniendo en cuenta todas las polaridades y la forma que querramos darle.







Yo elegí una forma lineal para mis LED's vos hacé lo que te parezca mejor.



En mi caso las borneras de la izquierda (derecha potenciómetro) son de voltaje + y -, y las borneras siguientes son de audio + y - en respectivo orden.






Una vez terminado pasamos a soldar.

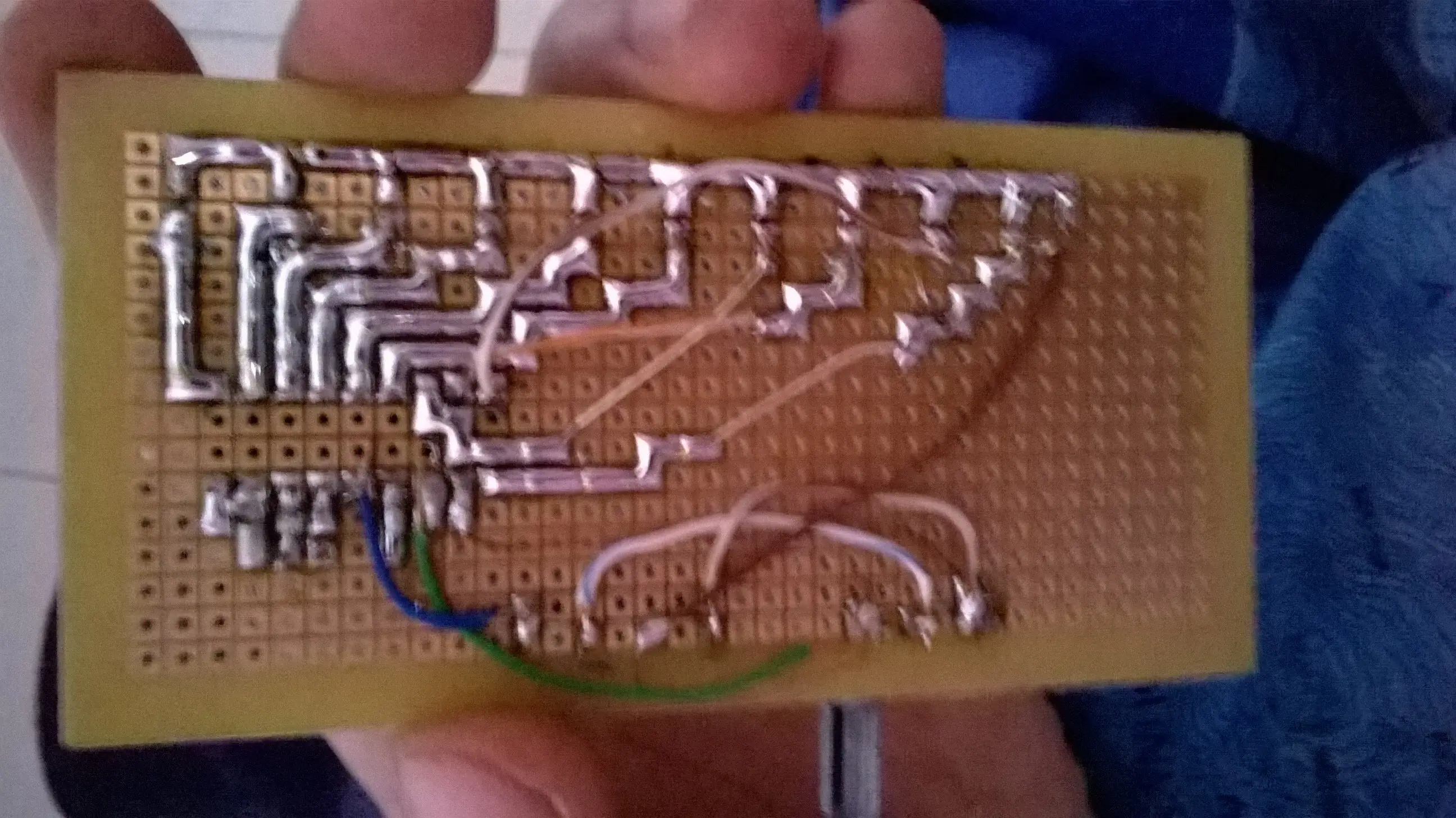

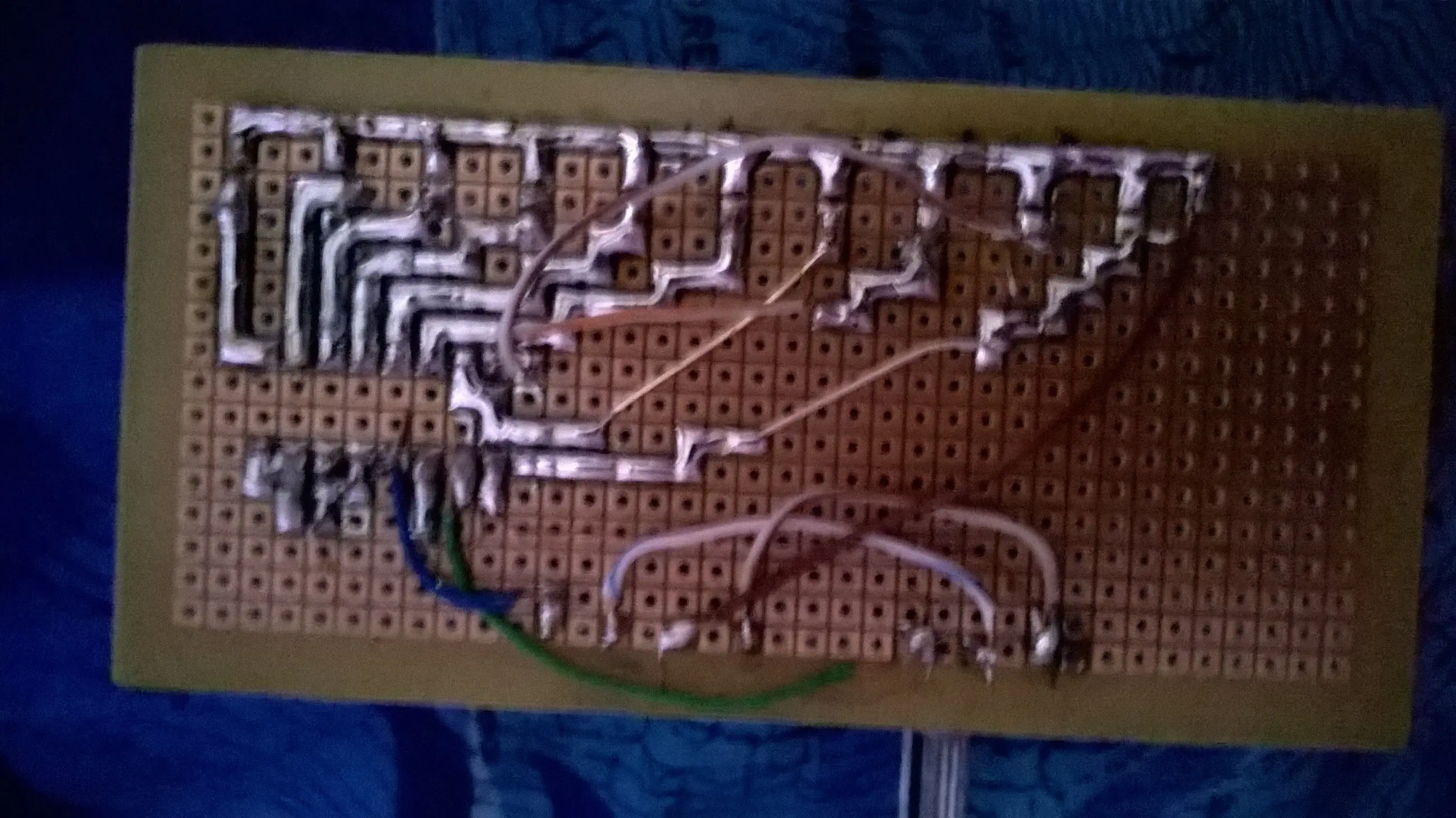

Yo soy de hacer caminitos con el estaño, vos podés juntar las patas de los componentes o usar cables, uso cable de red porque en un metro vienen varios cables duros y de un fino calibre.

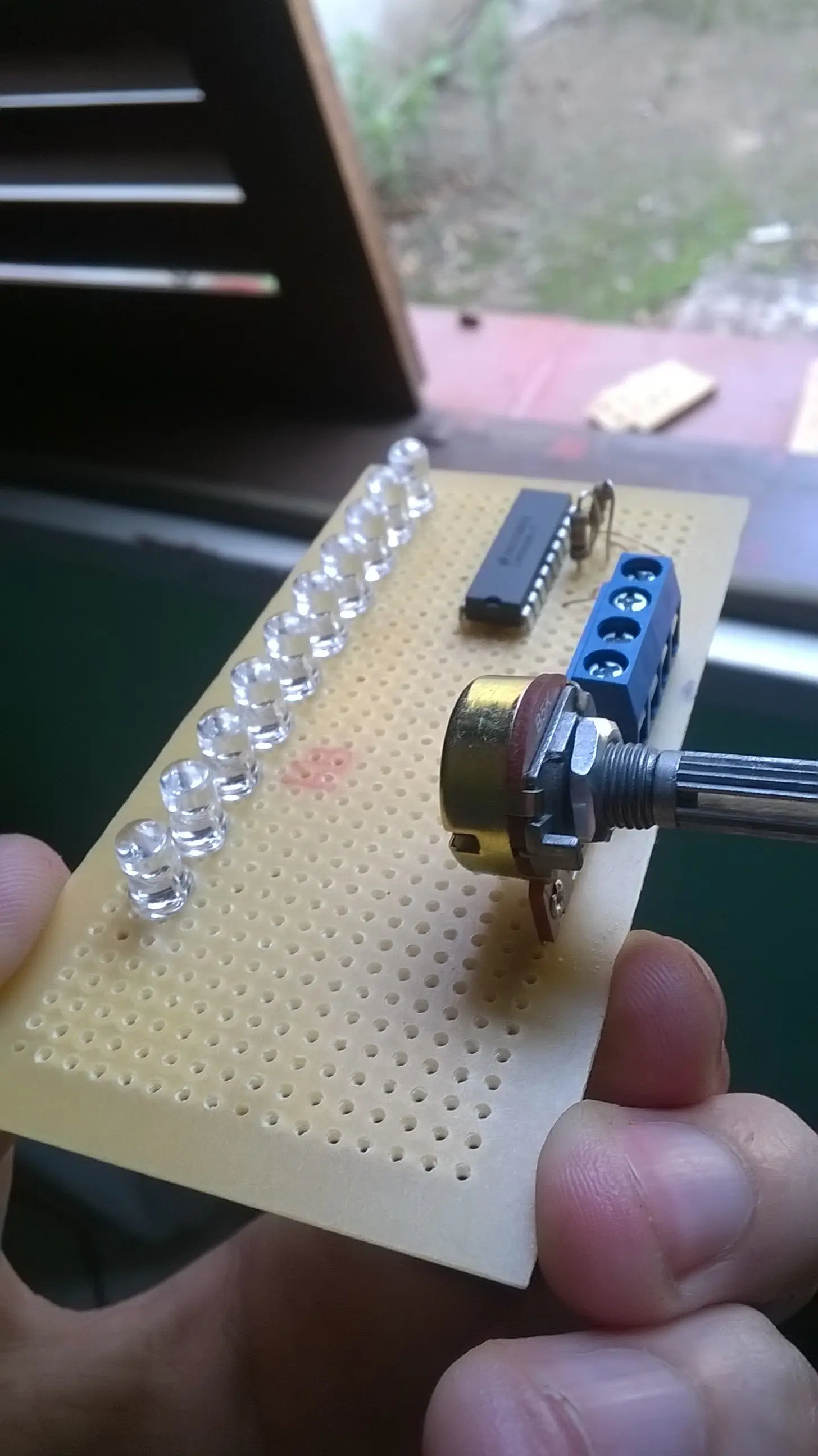

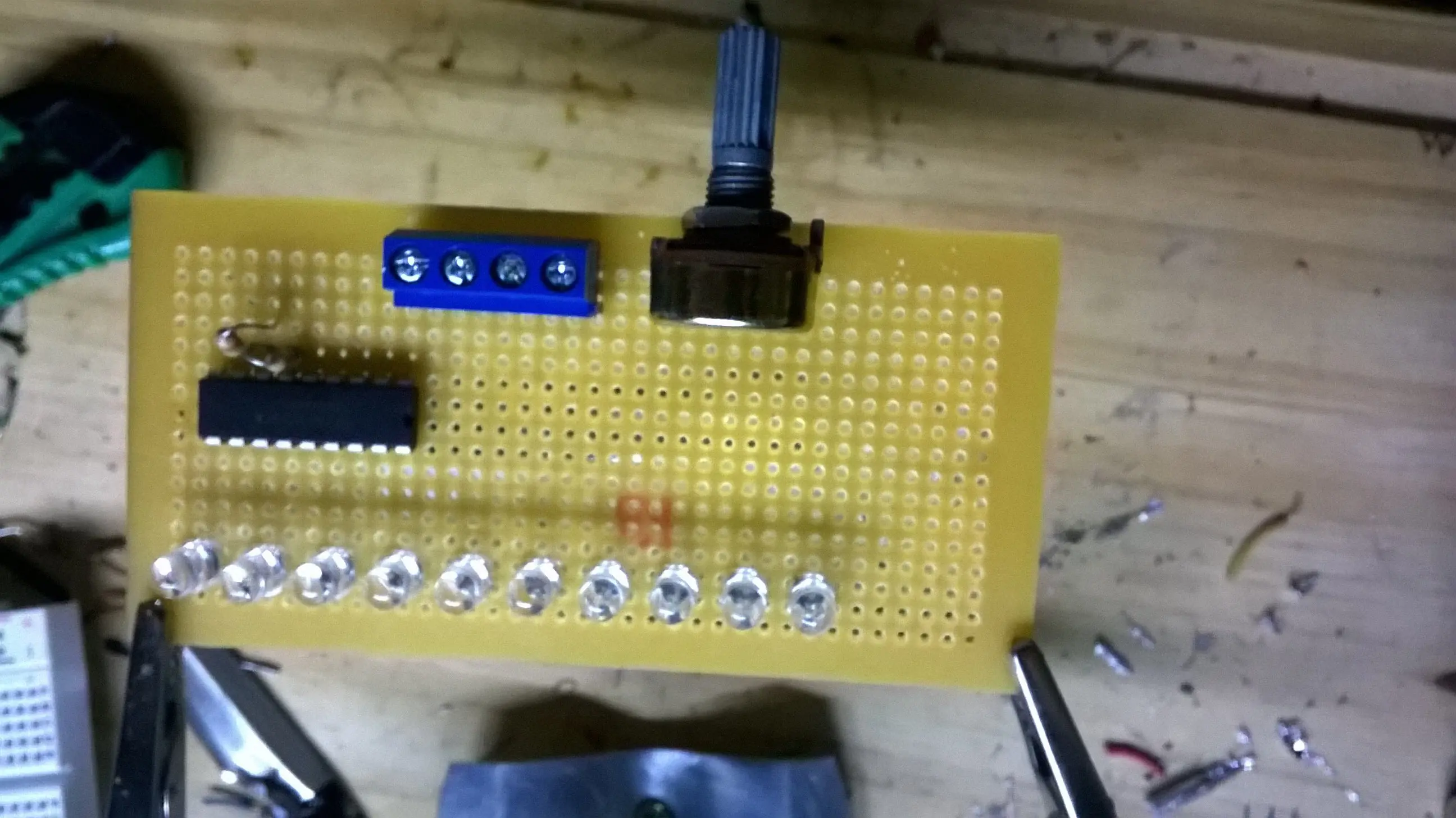

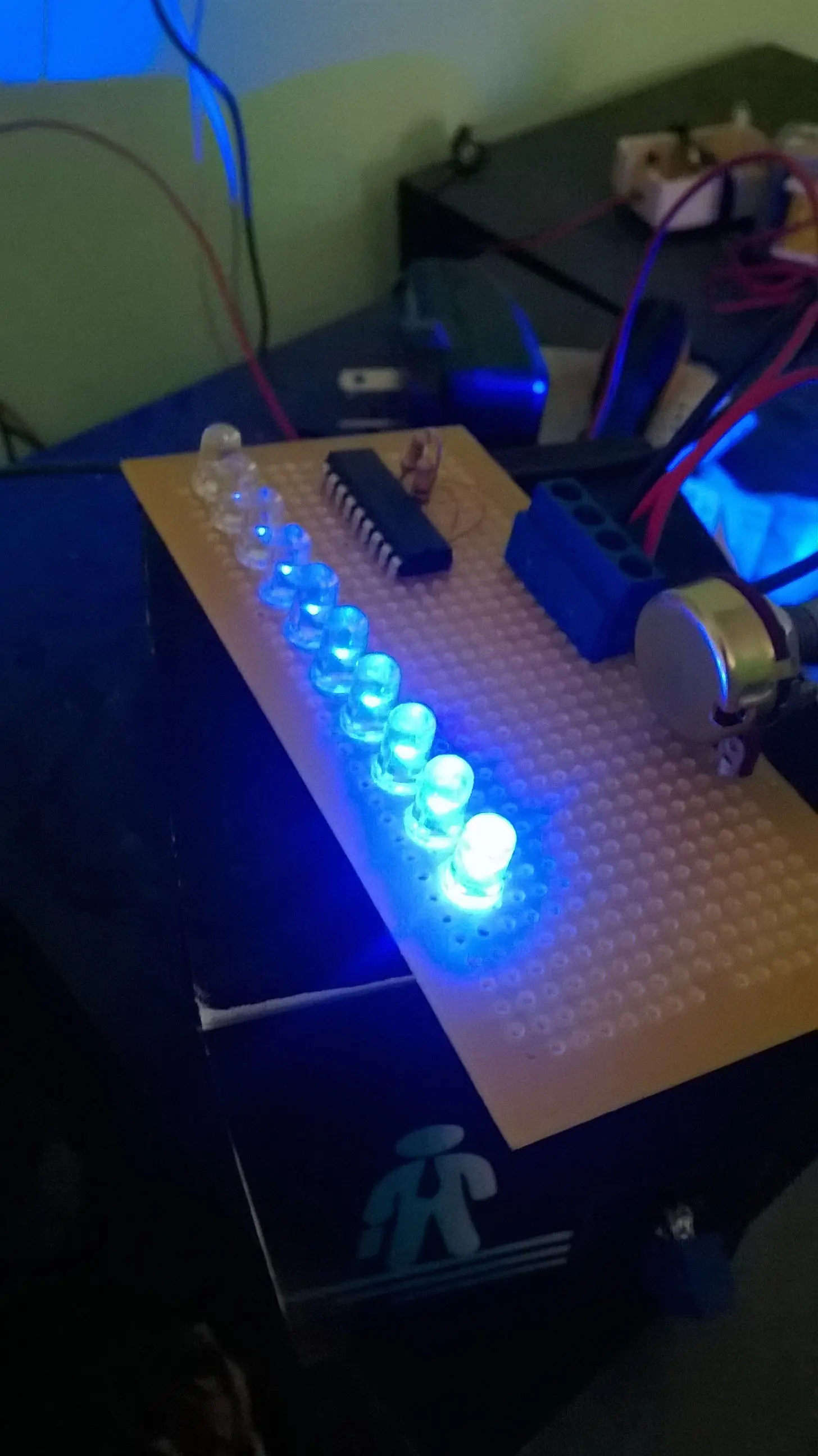

¡CIRCUITO TERMINADO!

Conectalo a un Jack 3,5 para usarlo con tu celular o pc, y en la alimentación podes hacerle una fuente (transformador 220-12v, 7805-12, y otros componentes más), conectarlo a una PC, o a un equipo de música.




Construcción de la caja

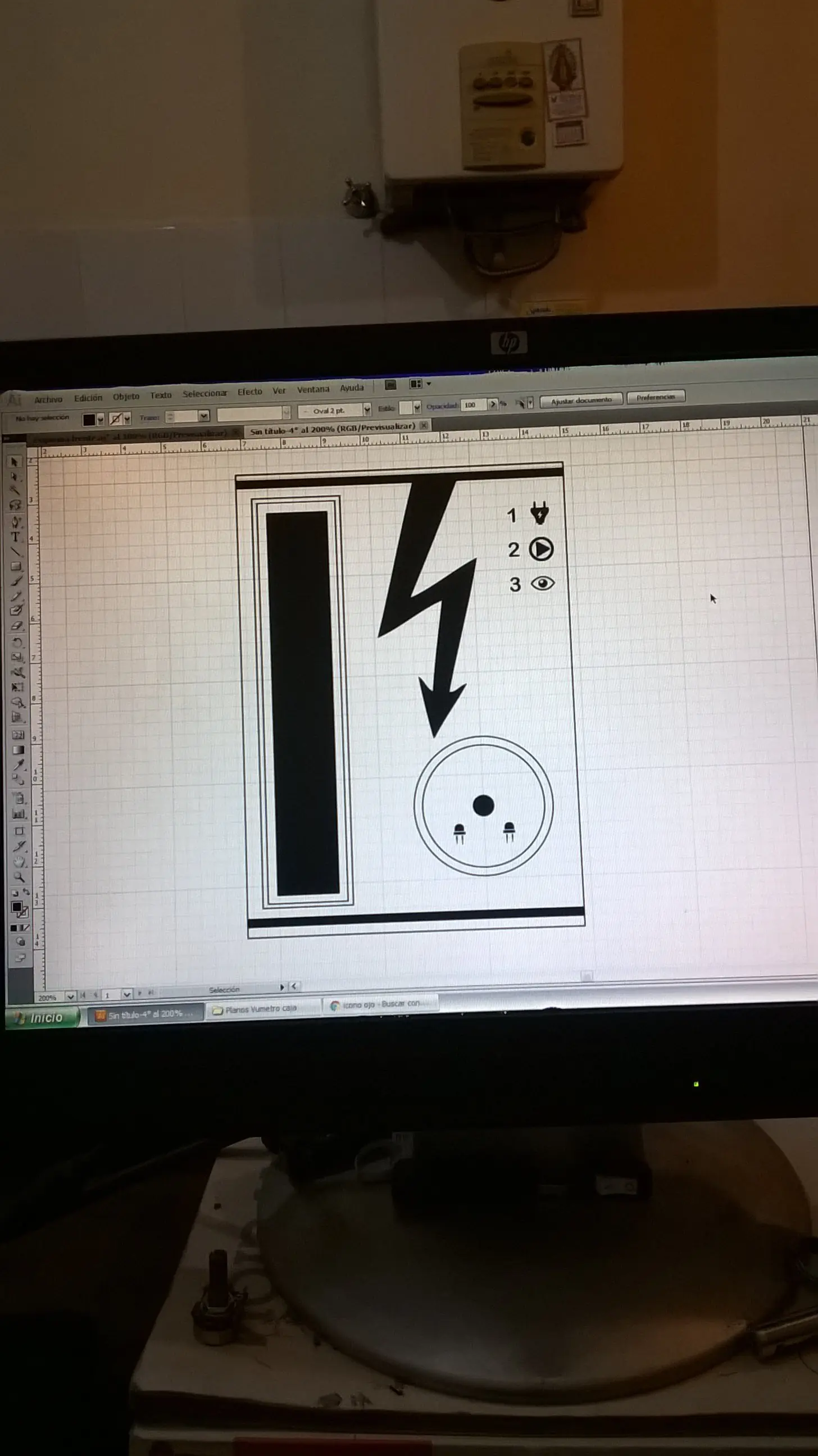

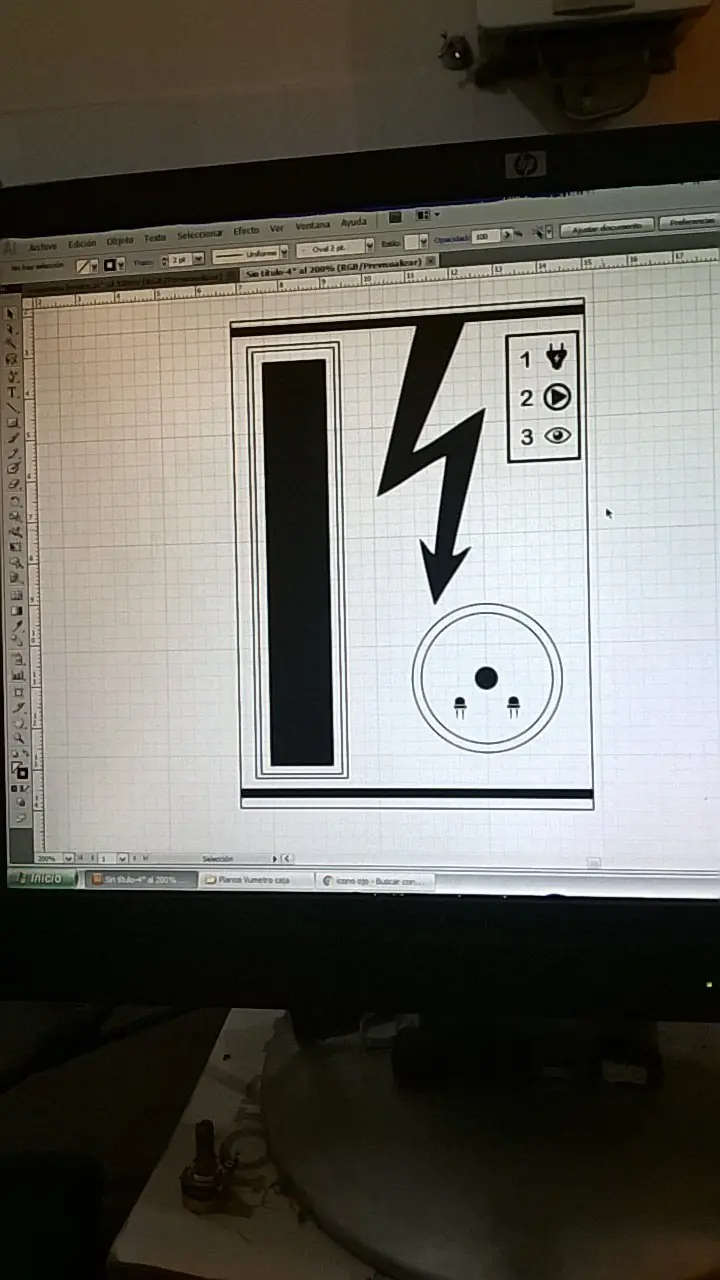

Para comenzar, diseñé mis plantillas con Adobe Illustrator.





Agrupé los modelos para hacerlos a escala cm , medí las distancias del potenciómetro y demás, y con paciencia creé los modelos



Imprimí los modelos:
Utilicé una filmina especial, o papel transparencia para impresora Láser.

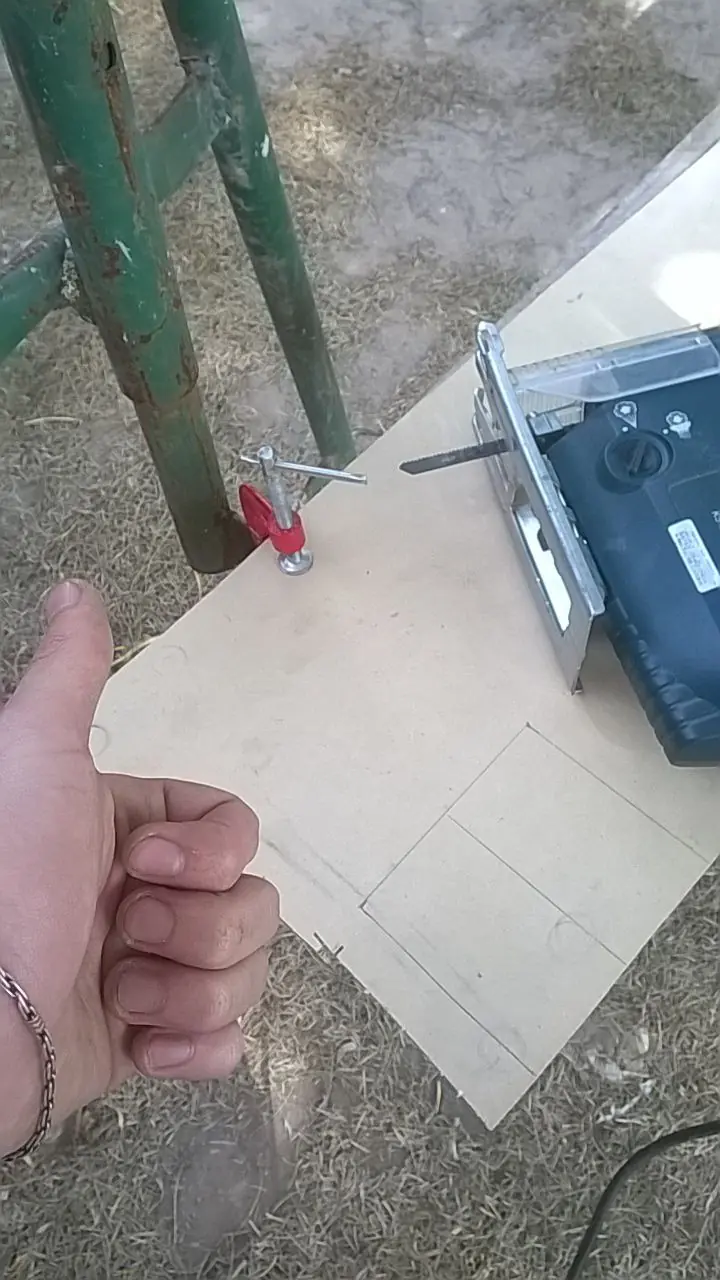

Pasé a darle manija a la madera.

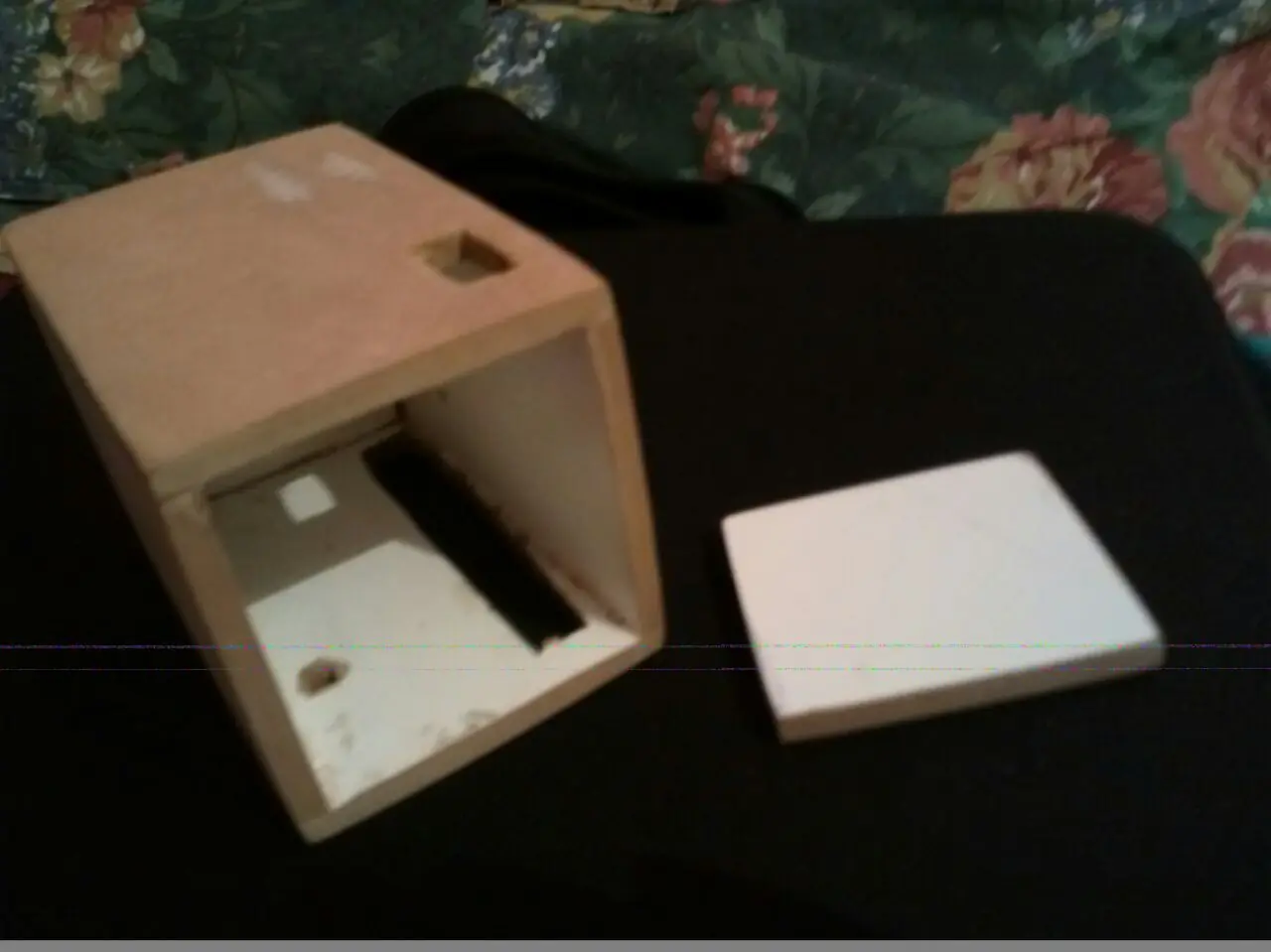

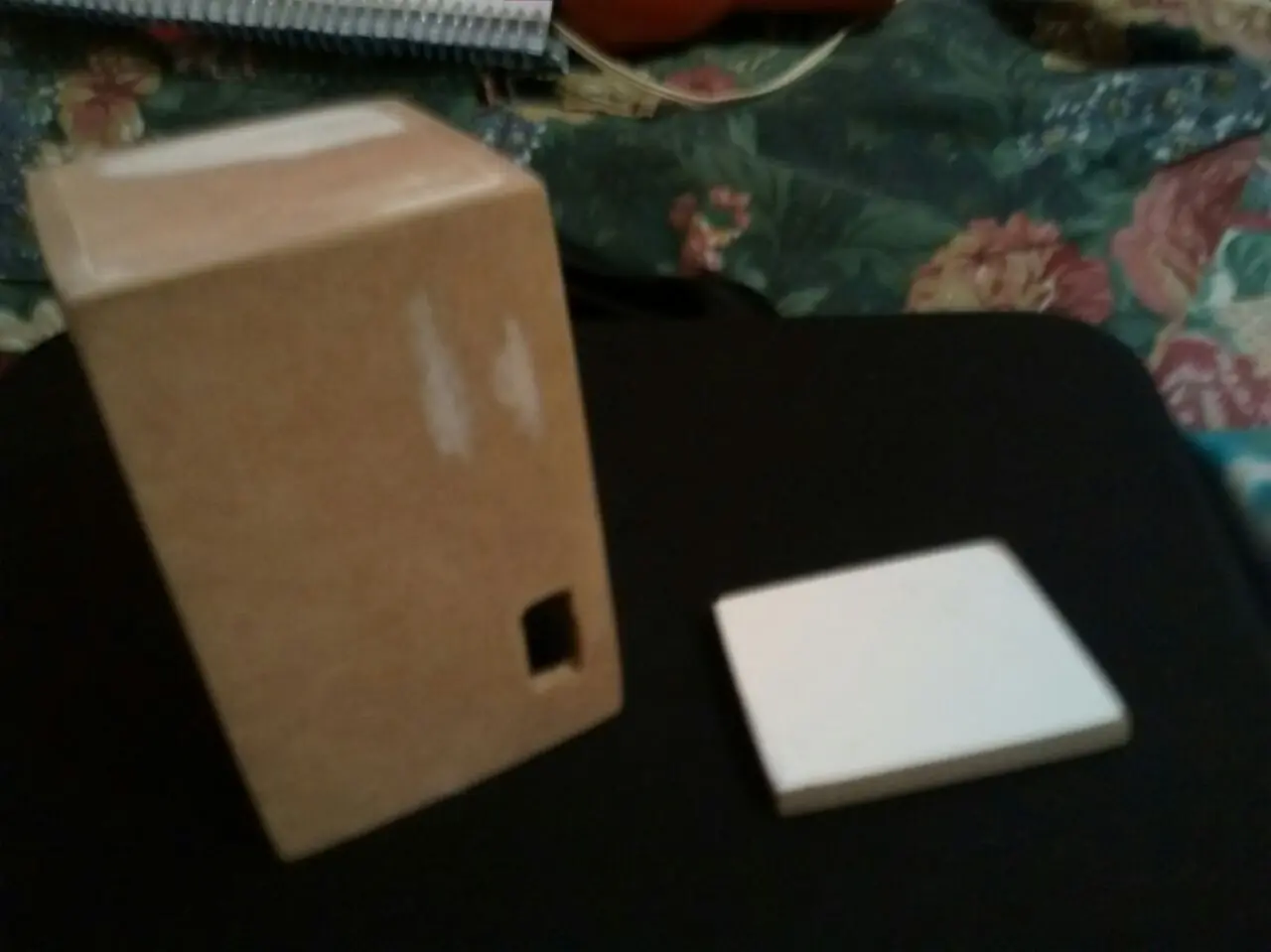

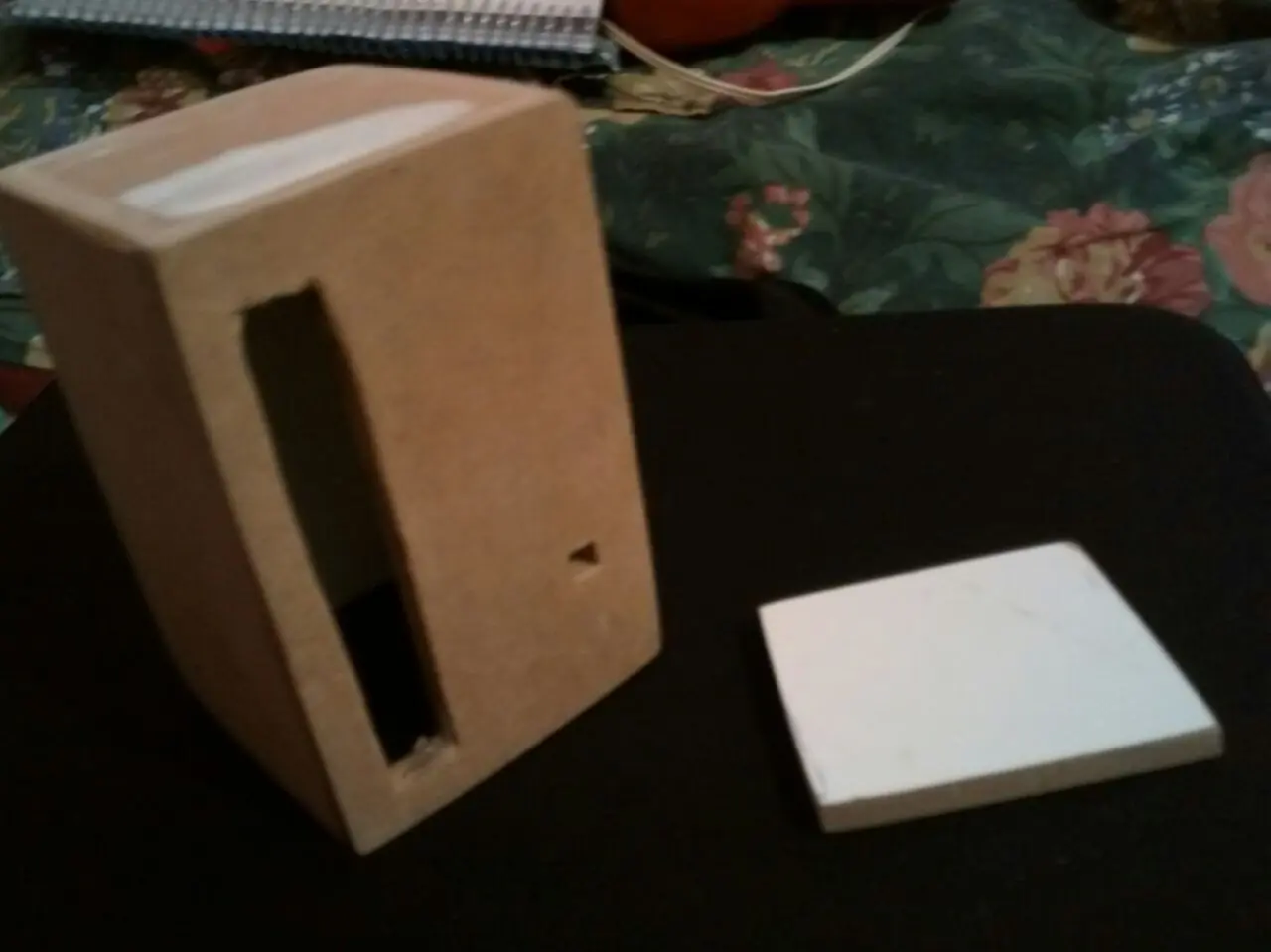

Corté, lijé y uní con cola de carpintero las partes.

• Notar que los leds no están ubicados parejamente, para evitar ésto debemos colocar derechos los LED y con mucho pulso de no doblar ninguna patita de más para mantener la uniformidad.

Lo que yo hice: Metí a fondo los LED, como en las primeras fotos.

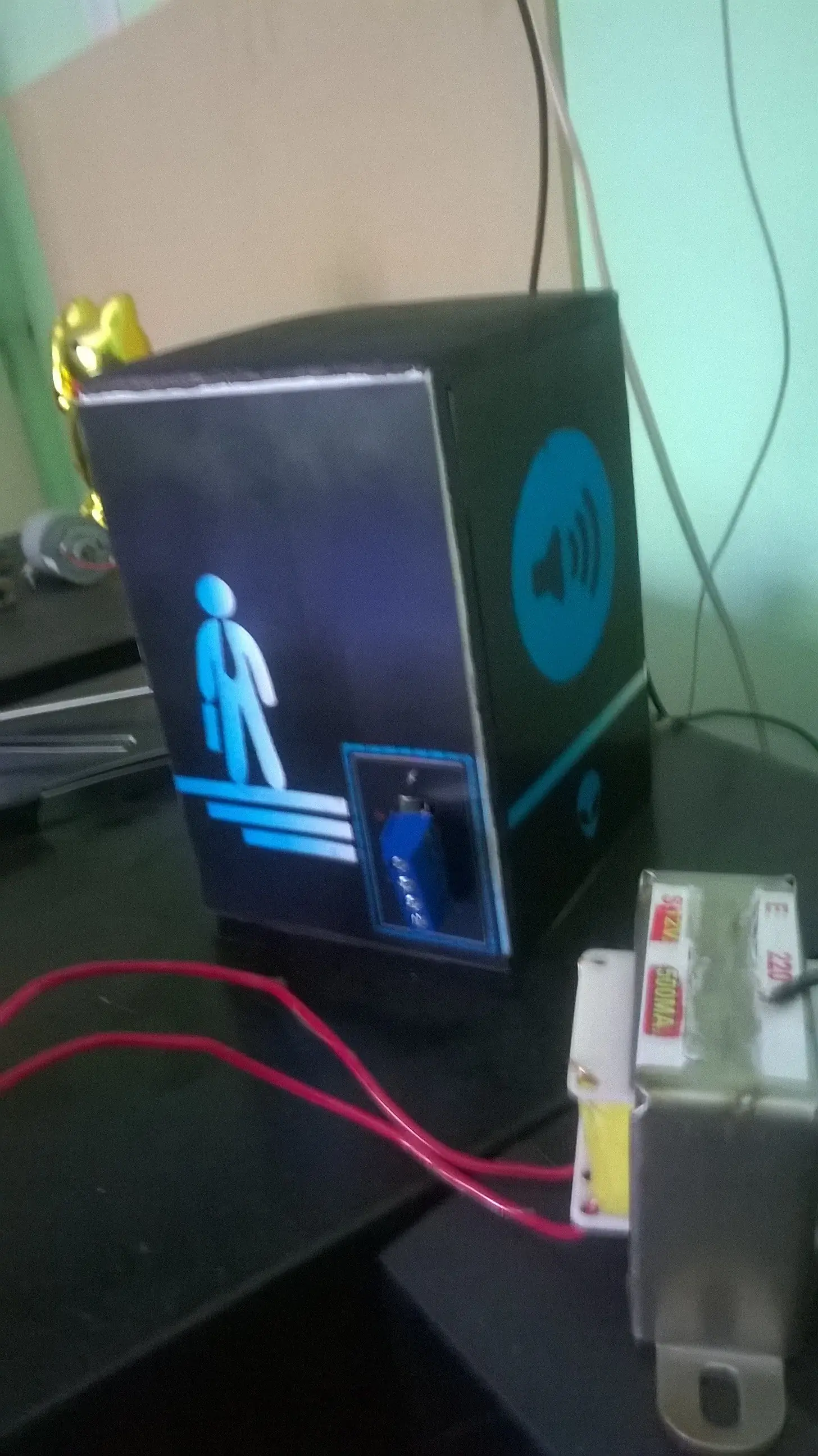

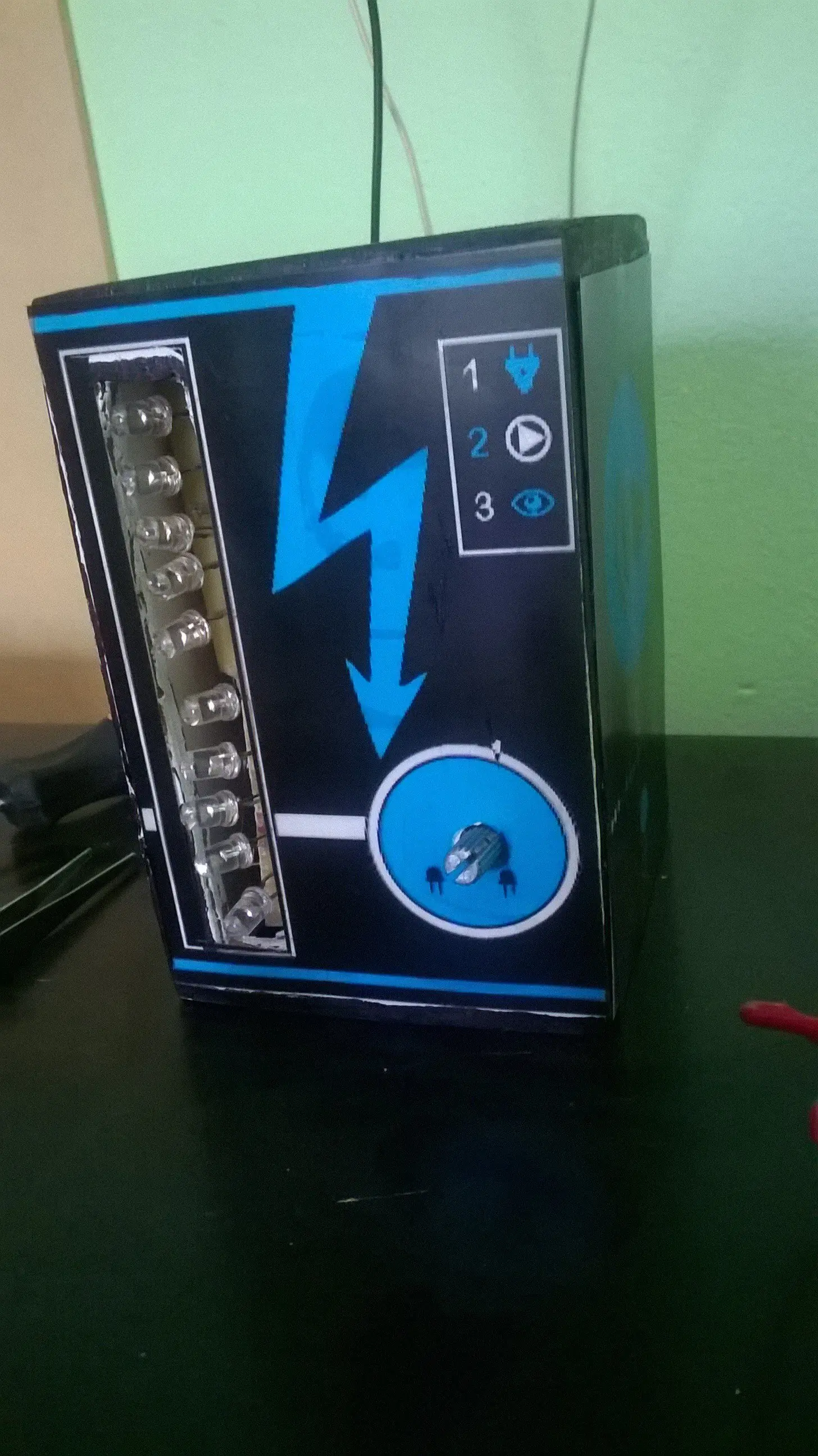

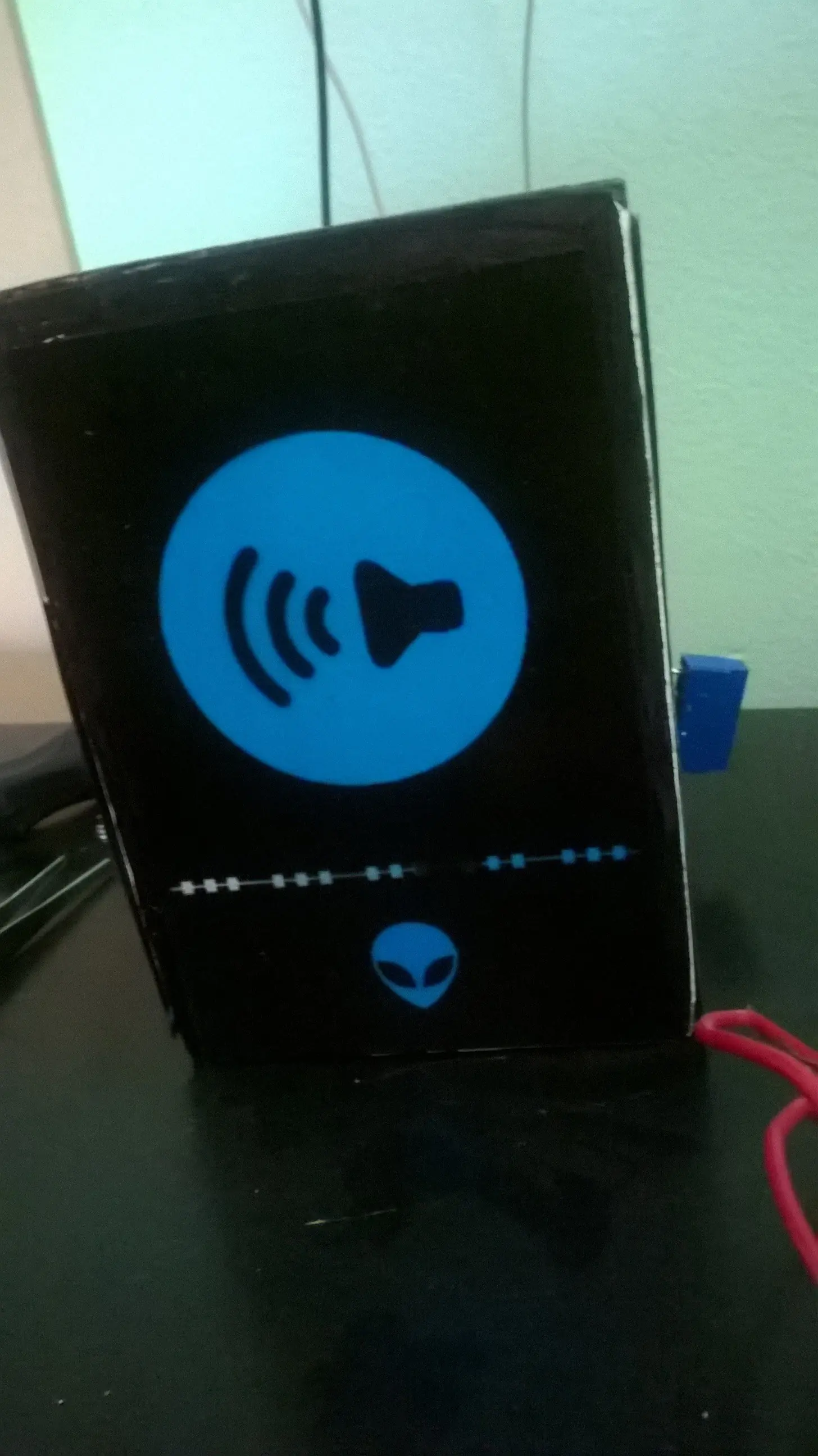

Y acá funcionando:







Es un proyecto sencillo, y con un poco de creatividad se pueden hacer muchas cosas.

• Su alimentación depende de la cantidad de LED (20 mA por cada uno aprox.)
• Tiene un rango grande de voltaje (en éste caso integrado LM3916)
• Se pueden utilizar dos "líneas" de LED o duplicar sus salidas (depende su alimentación)

Yo utilizo una fuente regulada con LM317 y un transformador de 220-12V.
