Crea tus propios leds audioritmicos

Hola gente, este es mi segundo post y quería mostrarles como hacer leds audioritmicos, para esto no hacen falta grandes conocimientos de electrónica, solamente ganas y tiempo...

Les comento que el circuito funciona con un TIP42, también puede ser un TIP31 y es alimentado con 12v, por lo tanto debemos contar con una fuente de energía, la plaquetita esta hecha en pertinax, previamente marcadas las pistas con un fibron indeleble se pasa a quemarla en asido para sacar lo que sobra y que quede lo que marcamos, también se puede hacer con un papel especial y una impresora laser previamente a ver diseñado la plaqueta en algún programa de pc, en este caso lo hicimos a mano ya que no dispongo de la impresora.

Componentes y demas que vamos a usar, necesitamos:
-4 Leds de 5mm de cualquier color.
-1 Bornera.
-1 Transistor TIP31 o TIP41.
-1 Conector RCA Hembra.
- Y un pedacito de pertinax (placa virgen) de un tamaño aproximado de 3cmx4cm.
- Acido de Cloruro Férrico.
- Soldador o Cautin.
- Estaño.
- Fibra indeleble( para marcar las pistas).
-Mecha de 1mm.

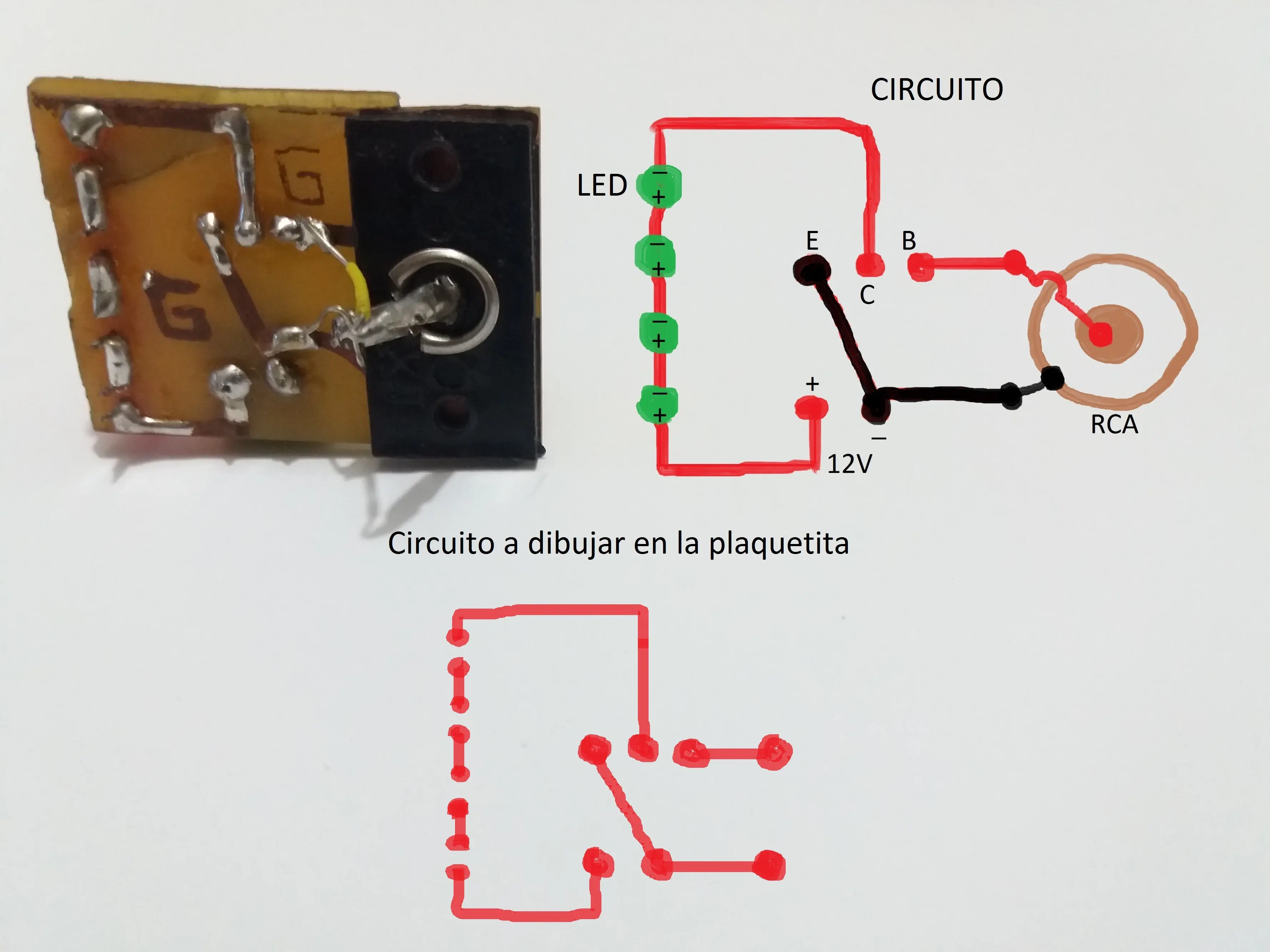

Circuito

Eso es lo que dibujaremos sobre el cobre, con el fibron indeleble, el cobre que no este marcado se quemara con el asido. Recuerda marcar bien las pistas y donde tengamos que agujerear para que pasen los patas de los leds, bornera y transistor, debemos hacerle una redondela para que el estaño pegue bien en la placa. Es recomendable medir la distancia entre las patas, por ejemplo en la bornera, para hacer bien los huecos con la mecha de 1mm.

Recomiendo hacer primero los huecos, ubicando mas o menos los componentes y marcando donde estará su correspondiente agujero, así pasamos a agujerear y luego marcar las pistas, para luego pasar por asido (no tengo imagenes de todo este proceso, pero no es muy dificil).
Luego de pasarla por asido, el cual no recomiendo rebajar con agua, si no rebajas con agua controla la plaqueta cada 2 o 3 min porque te puede pasar que te queme todo el cobre y ni te enteraste, a si que controlarla para no tener que hacer una nueva.

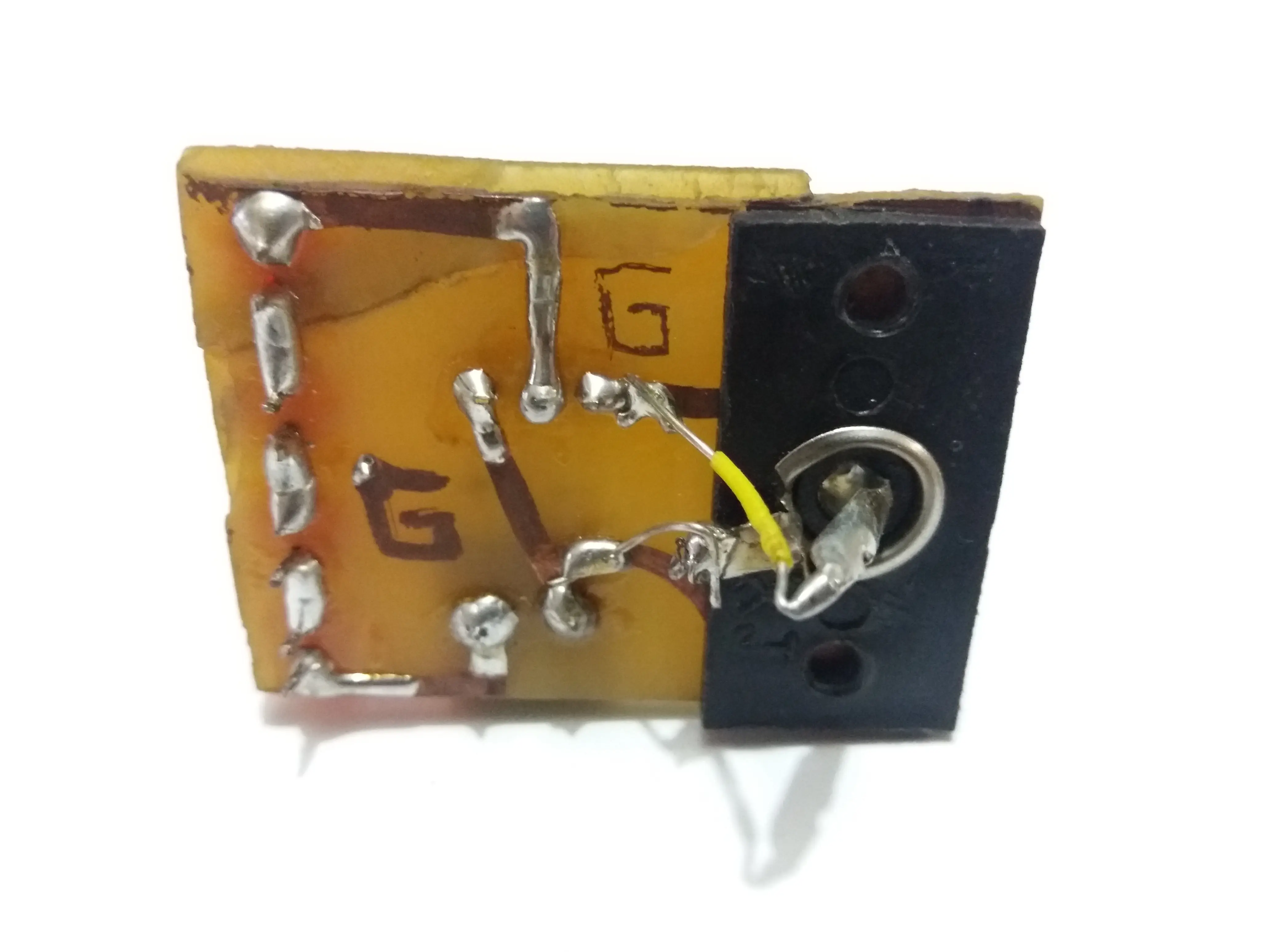

Ya pasada por asido queda soldar los componentes, para eso te guiaras con la imagen de arriba, por aca te dejo cual pata del transistor es cual, osea cual es B(base), cual es C(colector) y cual es E(emisor), la entrada RCA esta descripta en el circuito de la imagen de arriba donde la parte interna esta conectada a la pata B(base) del transistor y la parte externa esta conectada al negativo de la bornera....

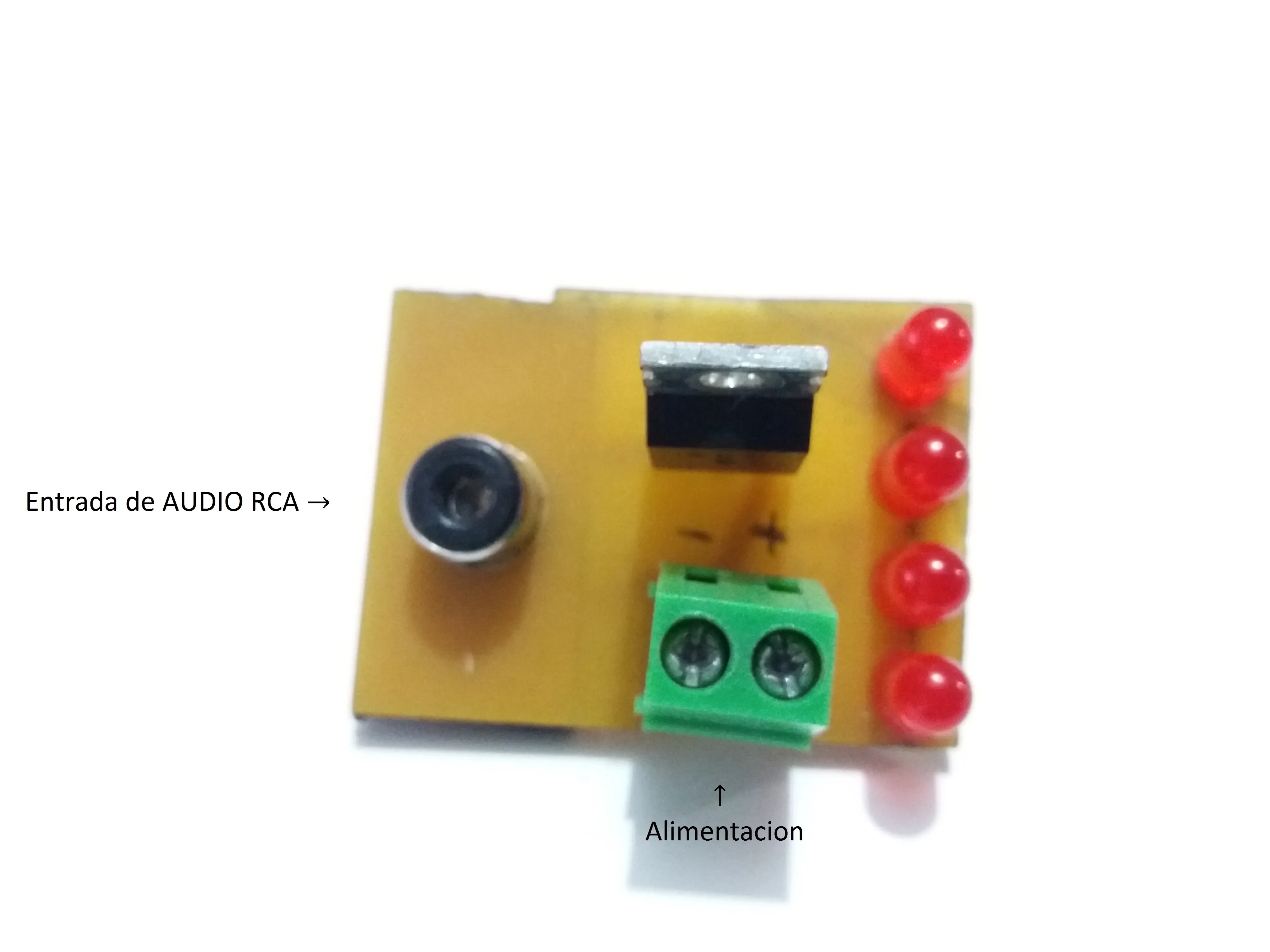

En la imagen inferior podemos observar como queda la plaquetita vista de arriba, donde se conectaría un cable RCA y la Alimentación.

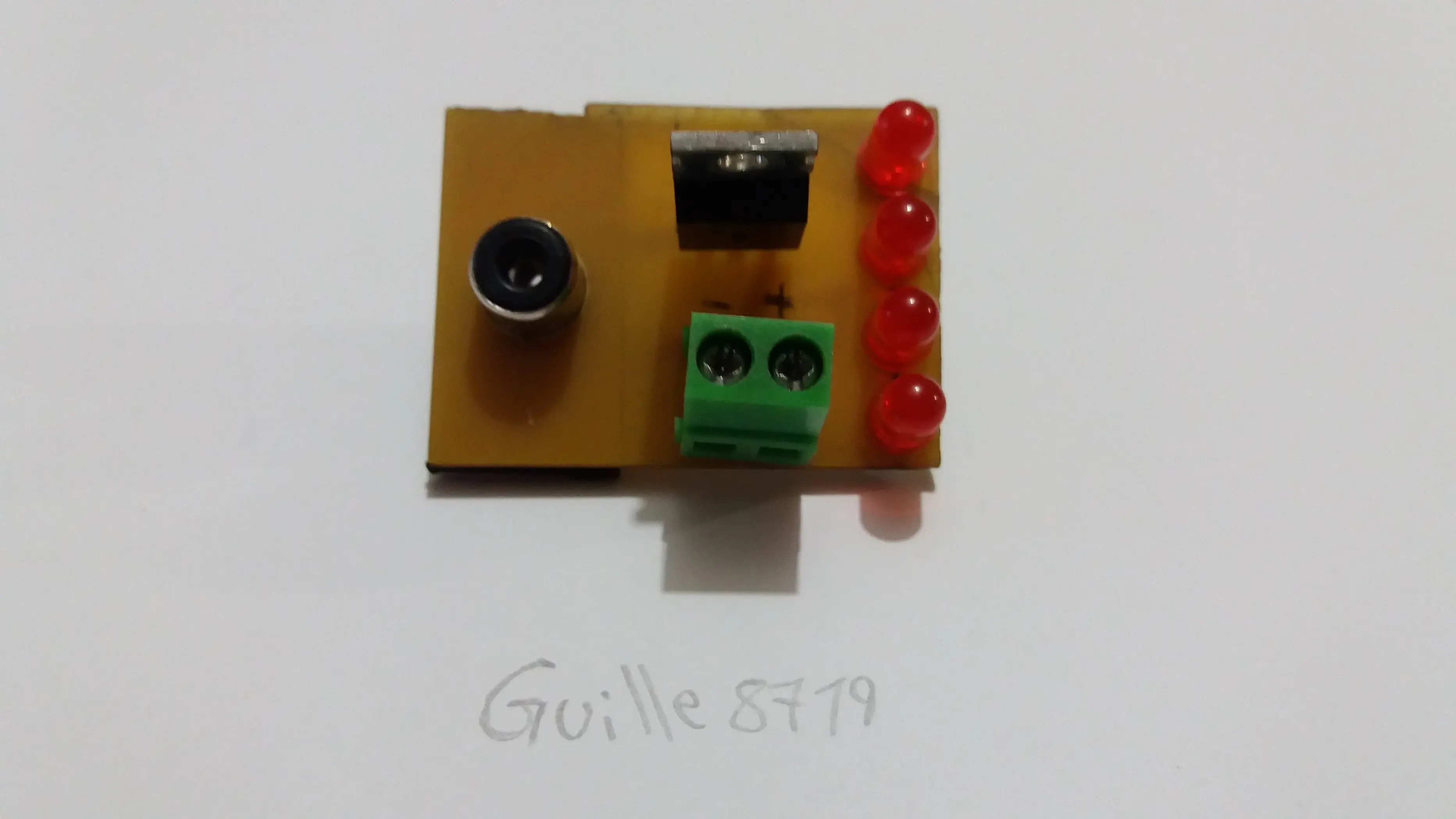

Por acá dejo la certificada como corresponde.
