Hola gente, hace unos días se me cayó la videocámara y se me rompió el display!
Fui al servicio técnico de Samsung y me dijeron que el repuesto me salía alrededor de 500 pe + 700 pe de mano de obra. Como soy medio rata y me doy maña con las cosas electrónicas me decidí en solo comprar el repuesto y cambiarlo yo mismo.
Primero, el nombre técnico de la videocámara es HMX-F800BN y el repuesto es todo el brazo de la cámara e incluye el FLEX, o sea, este post sirve si se te rompió el DISPLAY o el FLEX.
Segundo, las imágenes las saqué después de abrir la videocámara, o sea, fui sacandolas a medida que la iba rearmando, el display que van a ver es el nuevo, la idea es la misma pero con el display roto.
Tercero, aconsejo que a medida que vayan retirando los tornillos, los vayan agrupando por etapas, o sea, por cada paso son un grupo de tonillos. No son mucho tornillos pero si son algunos diferentes.
Pasos a Seguir:
1) Herramientas:
Con un destornillador Philips pequeño y un objeto romo se puede tranquilamente trabajar.

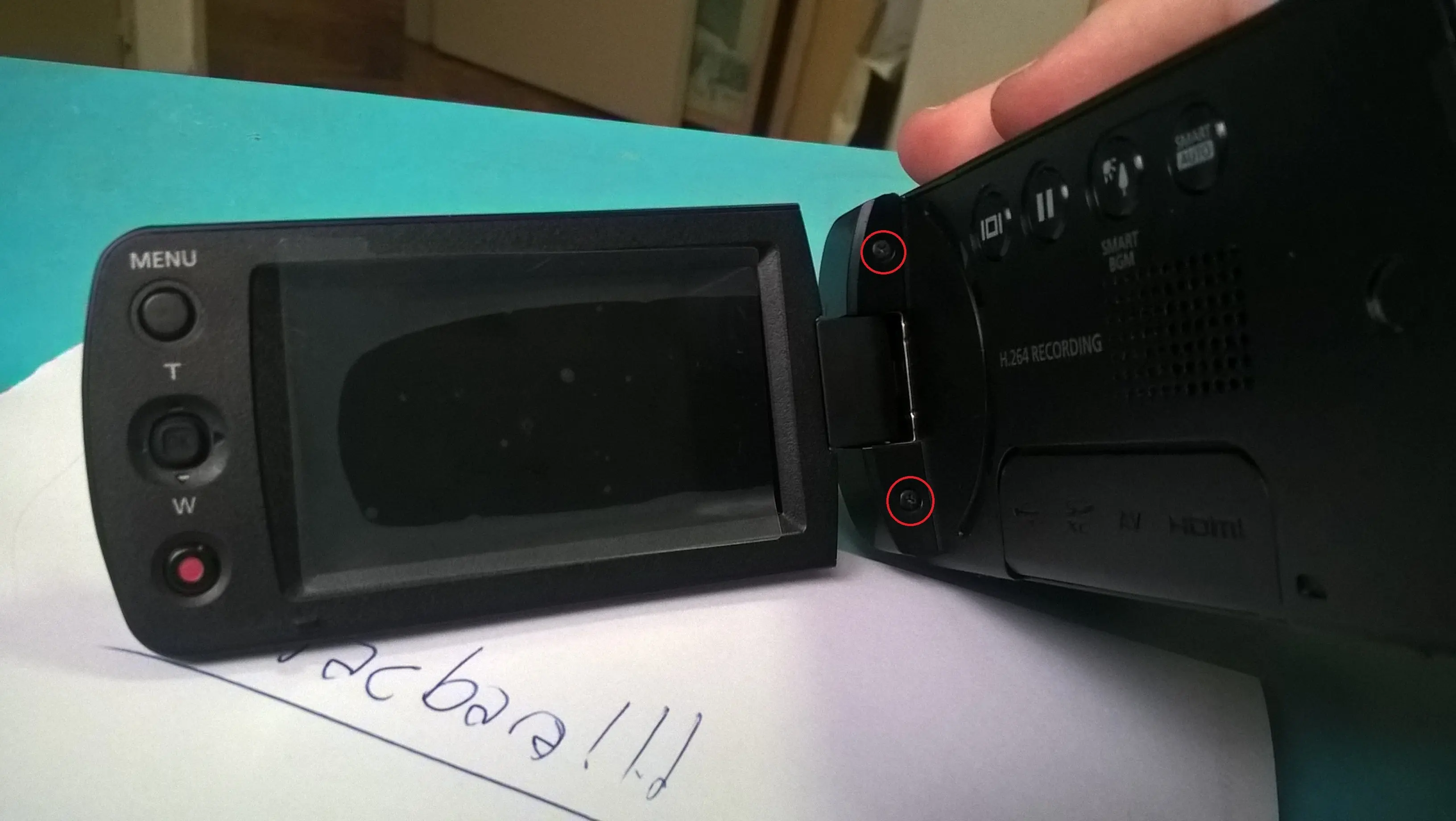

2) Sacar estos dos tornillos:

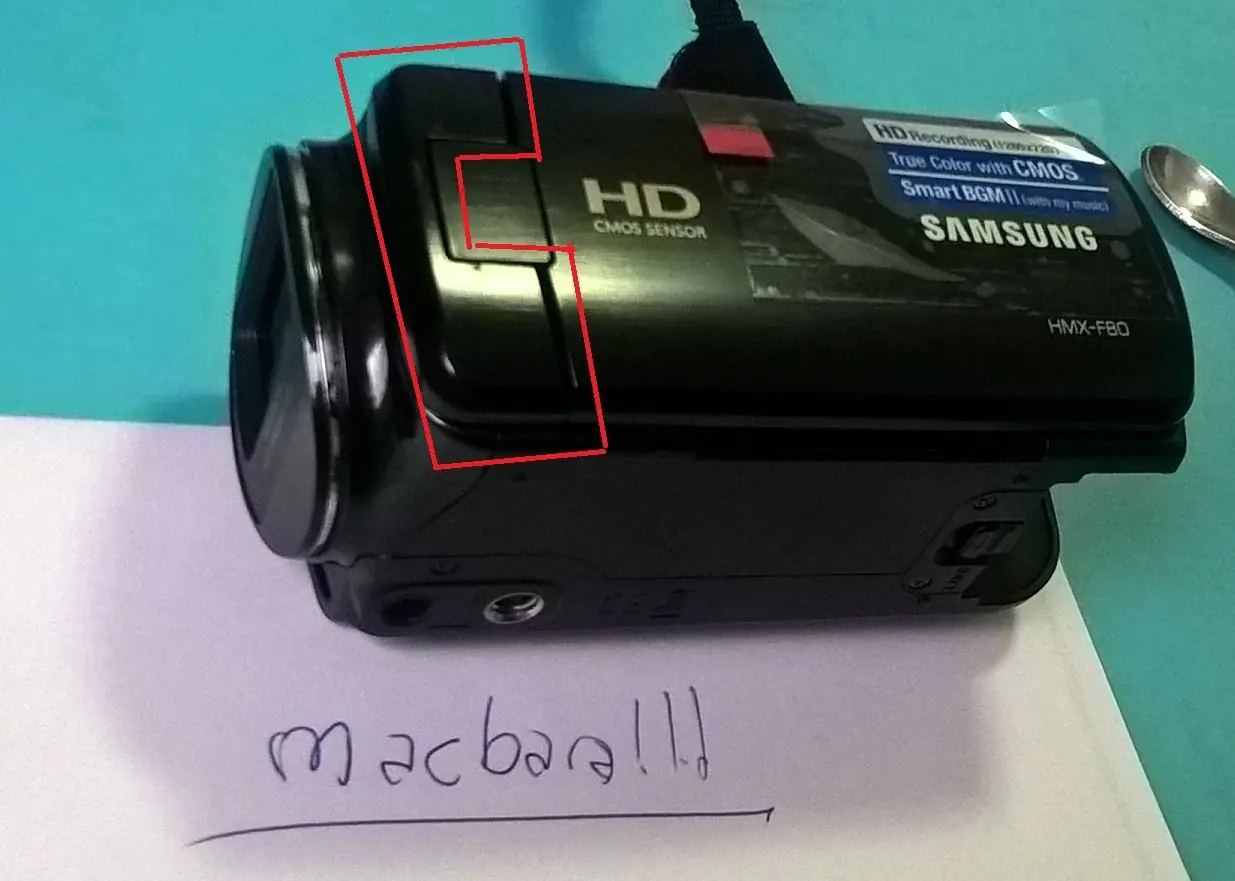

3) Sacar la cubierta de plástico:
Al haber sacado los tornillos es fácil retirarla, tiene unas trabitas plásticas pero sale fácil, se pueden ayudar con el objeto romo.

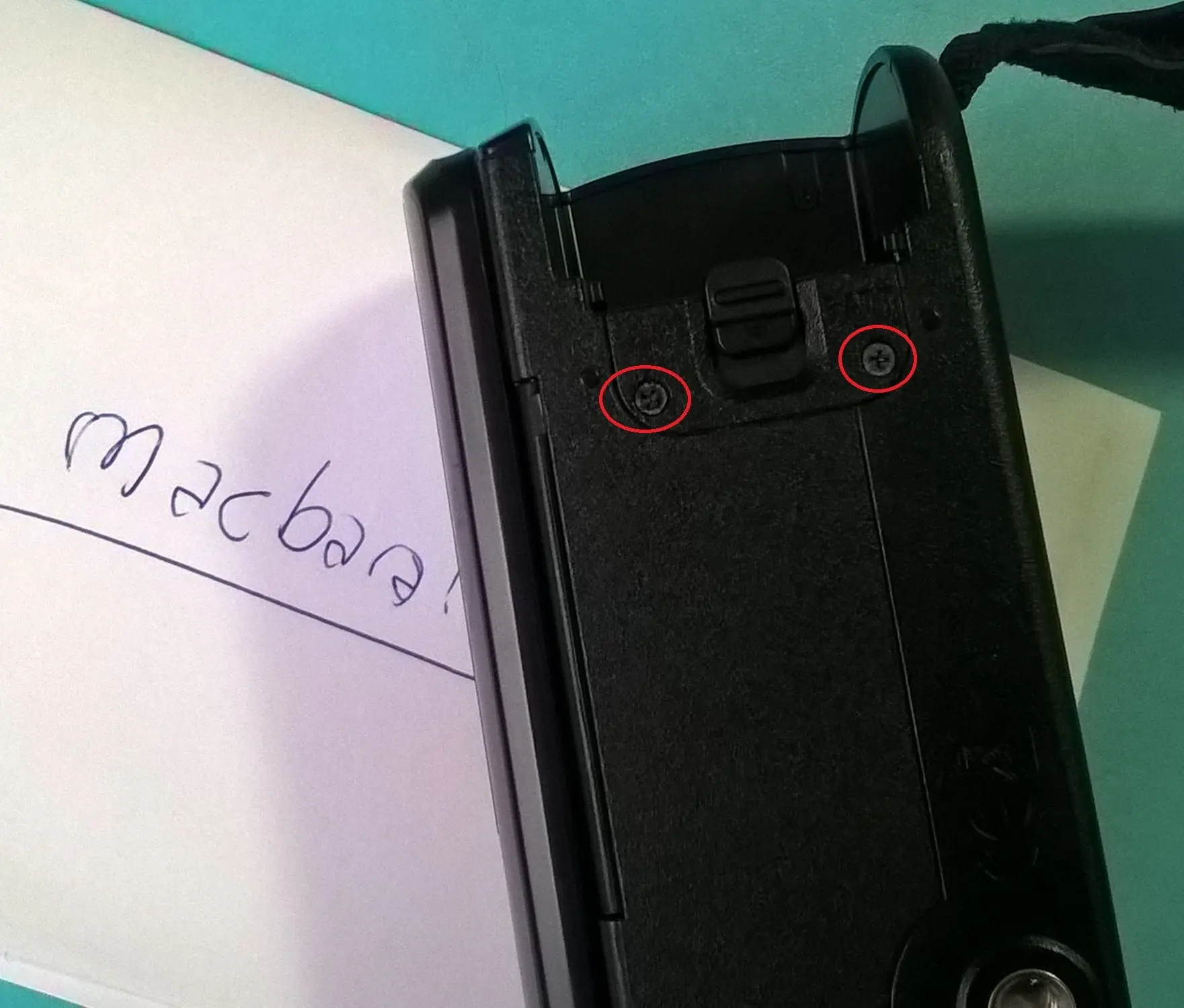

4) Retirar estos dos tornillos:

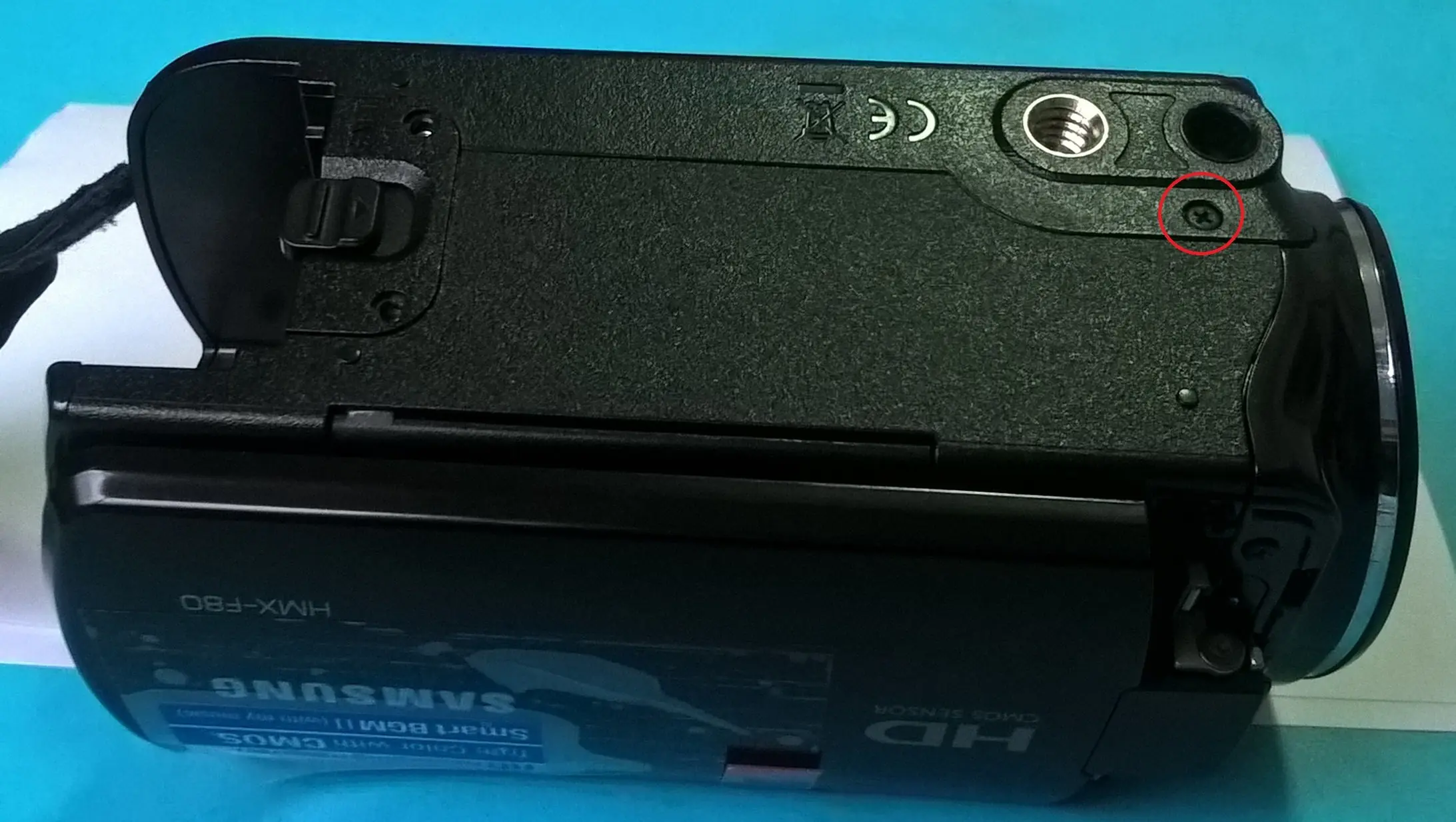

5) Retirar estos dos tonillos de la parte inferior:

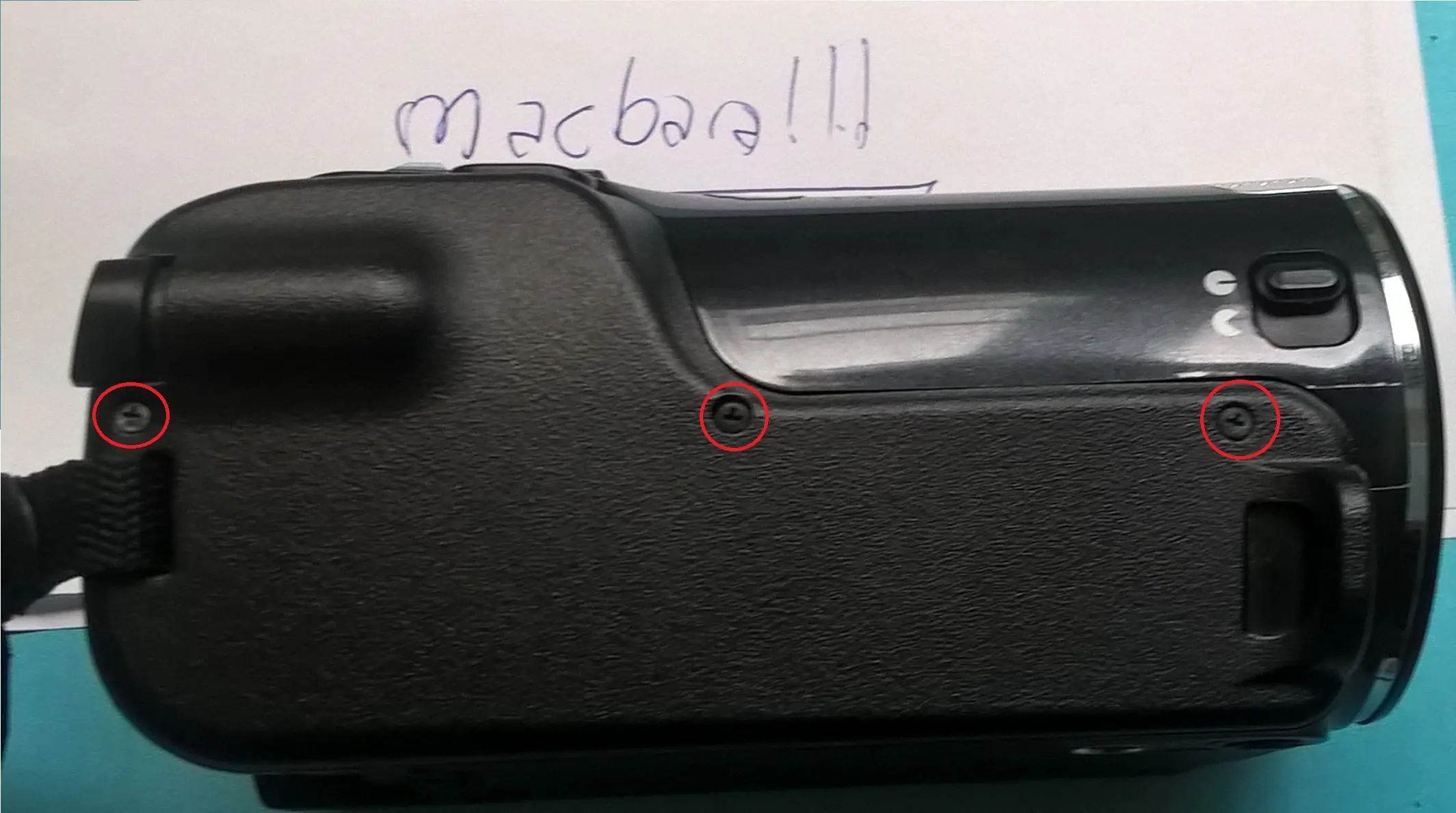

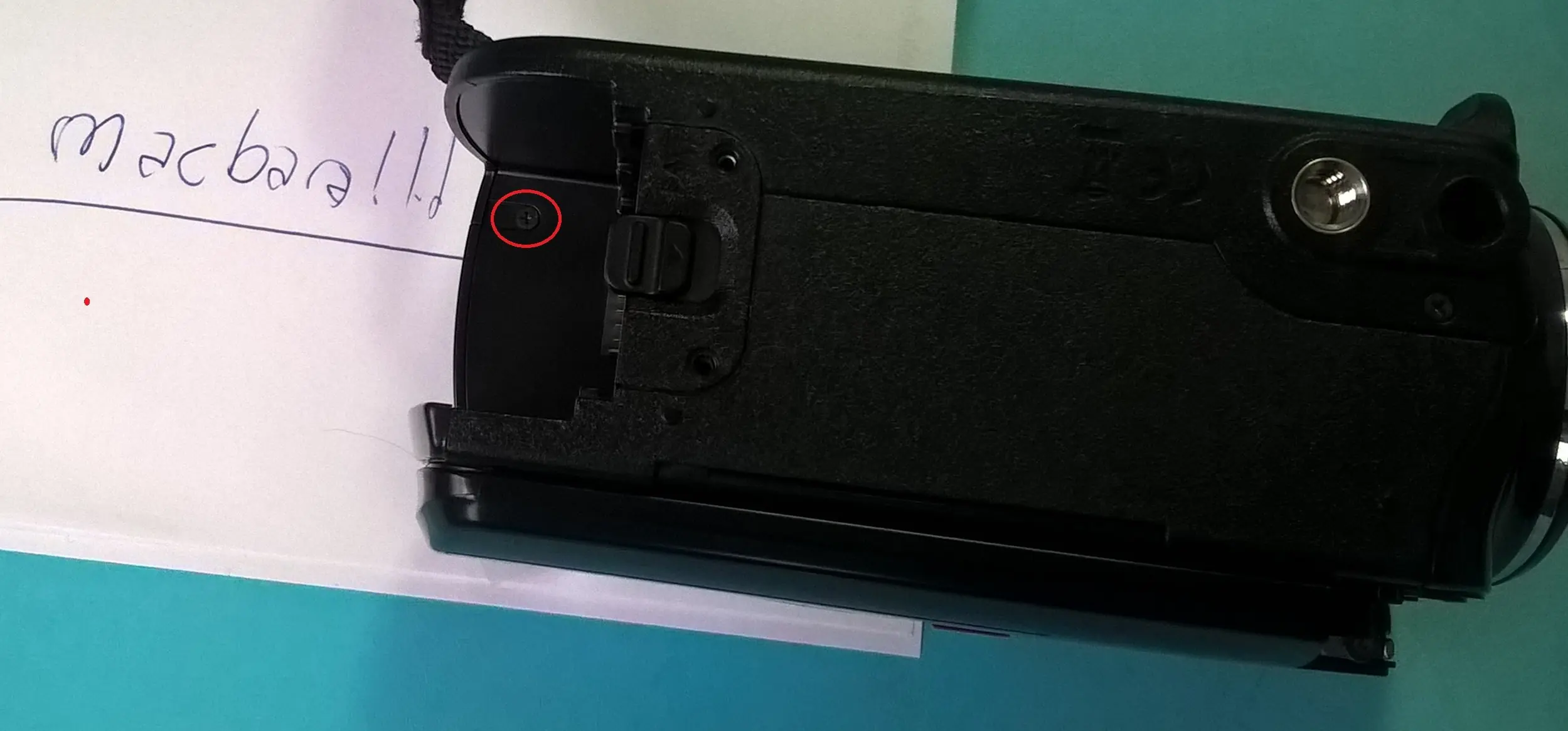

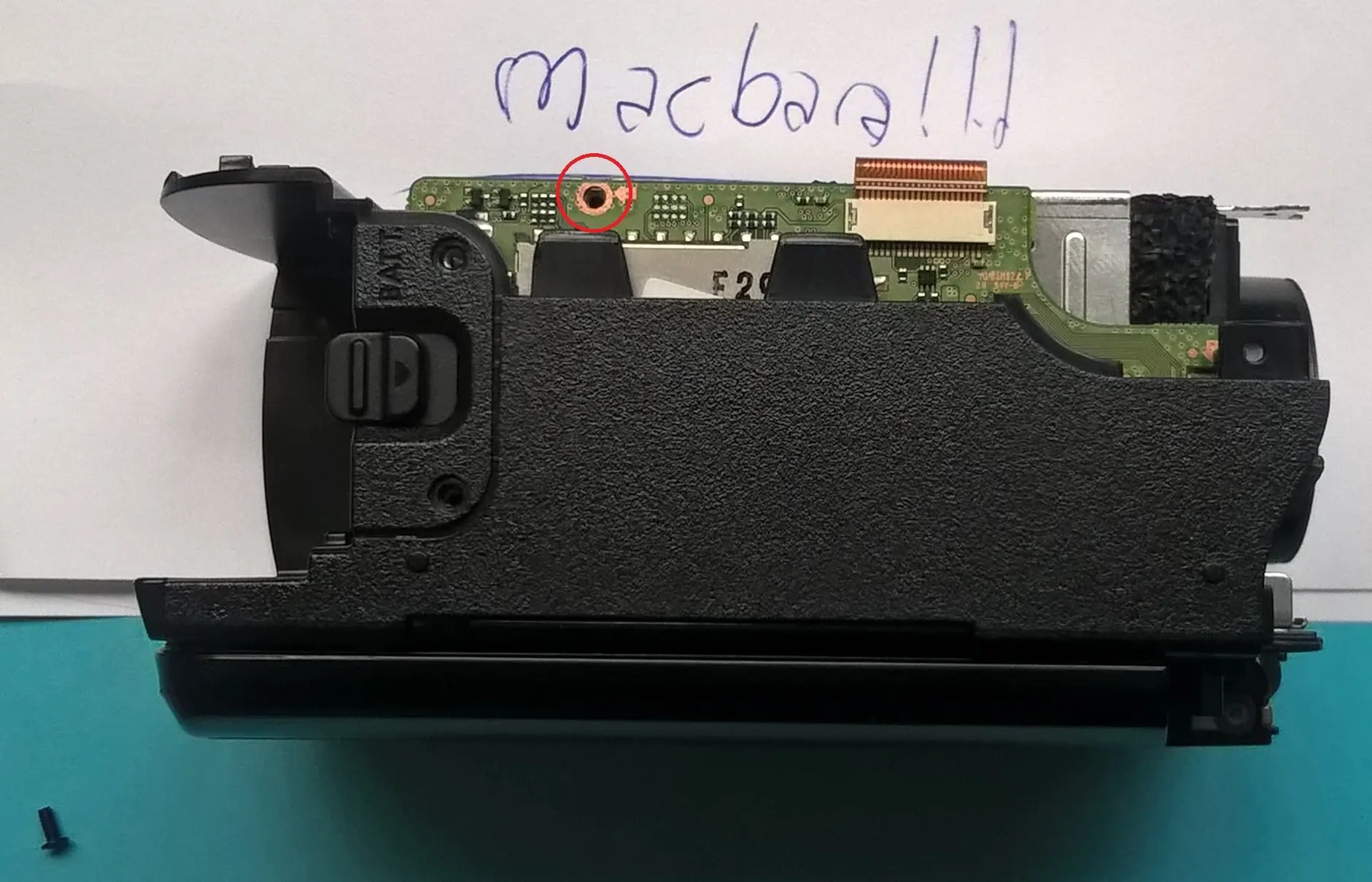

6) Retirar estos cinco tornillos:
Son tres de costado, uno de abajo y uno de atrás.

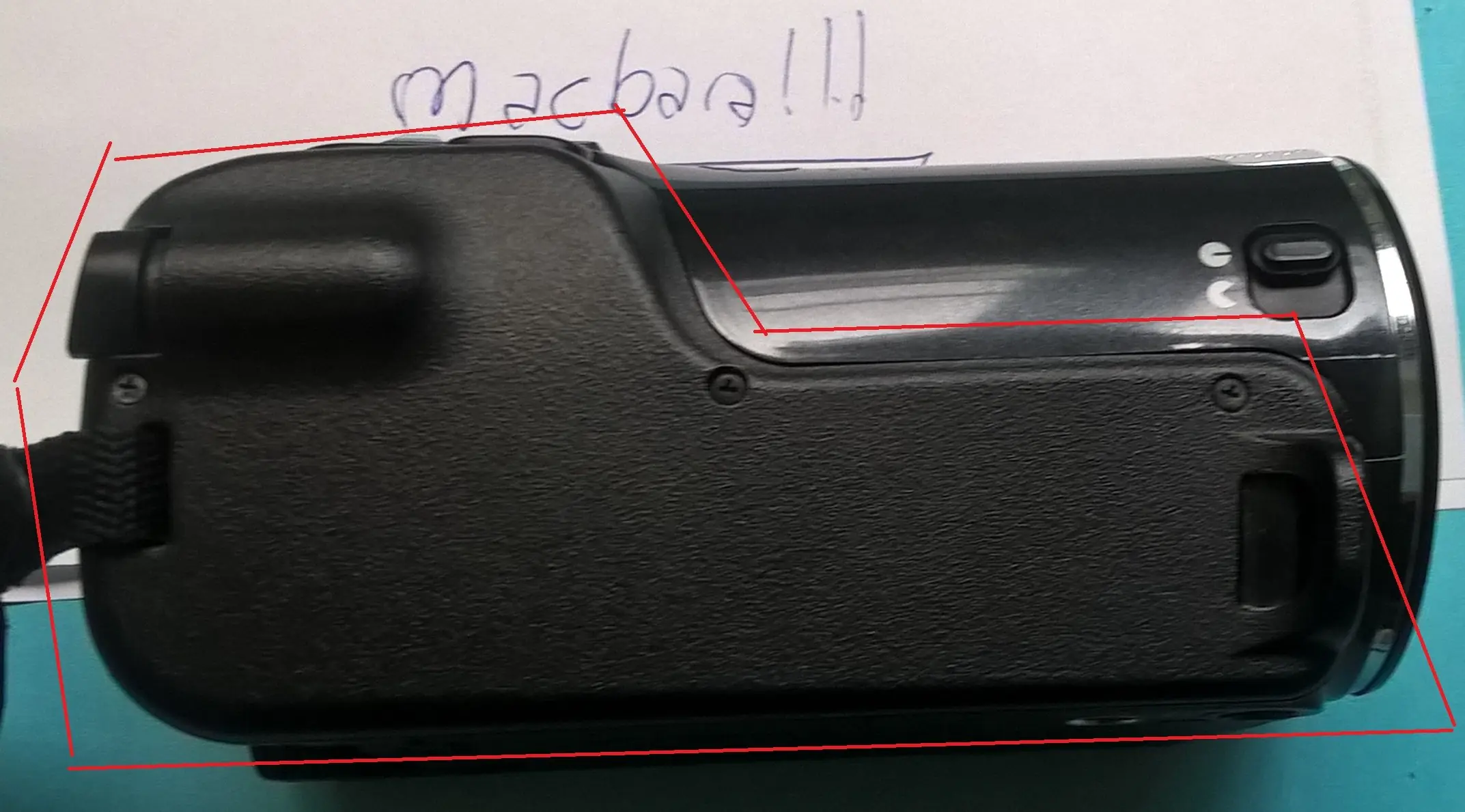

7) Retirar la tapa de costado:
Para retirarla se ayudan con el objeto romo para liberar las trabitas y con un poco de fuerza sale!! Tengan cuidado también que atrás tiene un cable conectado.

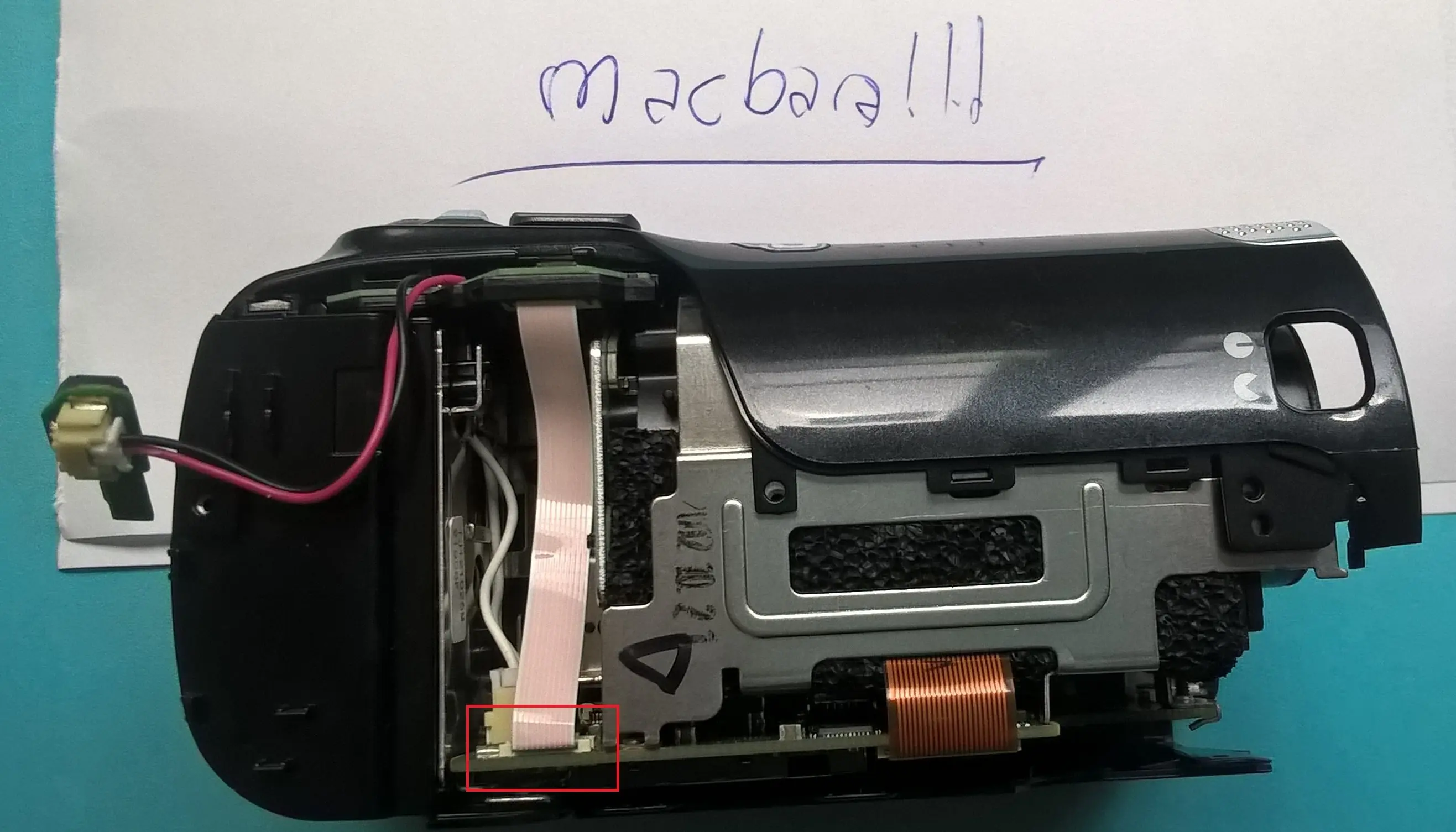

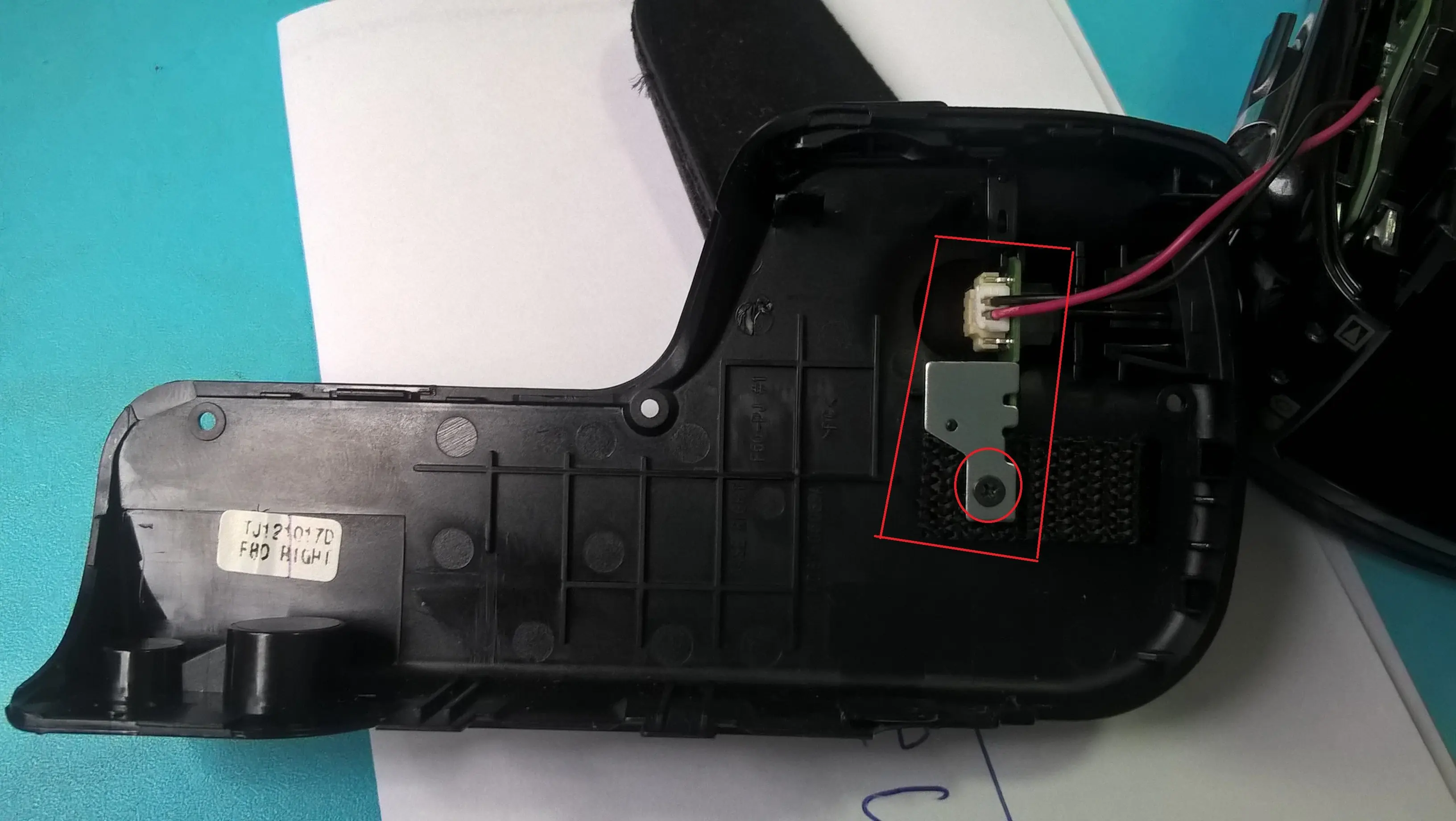

8) Desconectar cable:
Si pueden desconectenlo, yo no pude por miedo a romper, lo que hice fue sacar toda la plaquetita del botón de REC y PHOTO.
9) Sacar la parte delantera de la cámara:
Alrededor del lente hay trabitas de plástico, las van sacando con un poco de fuerza y tiran para afuera.

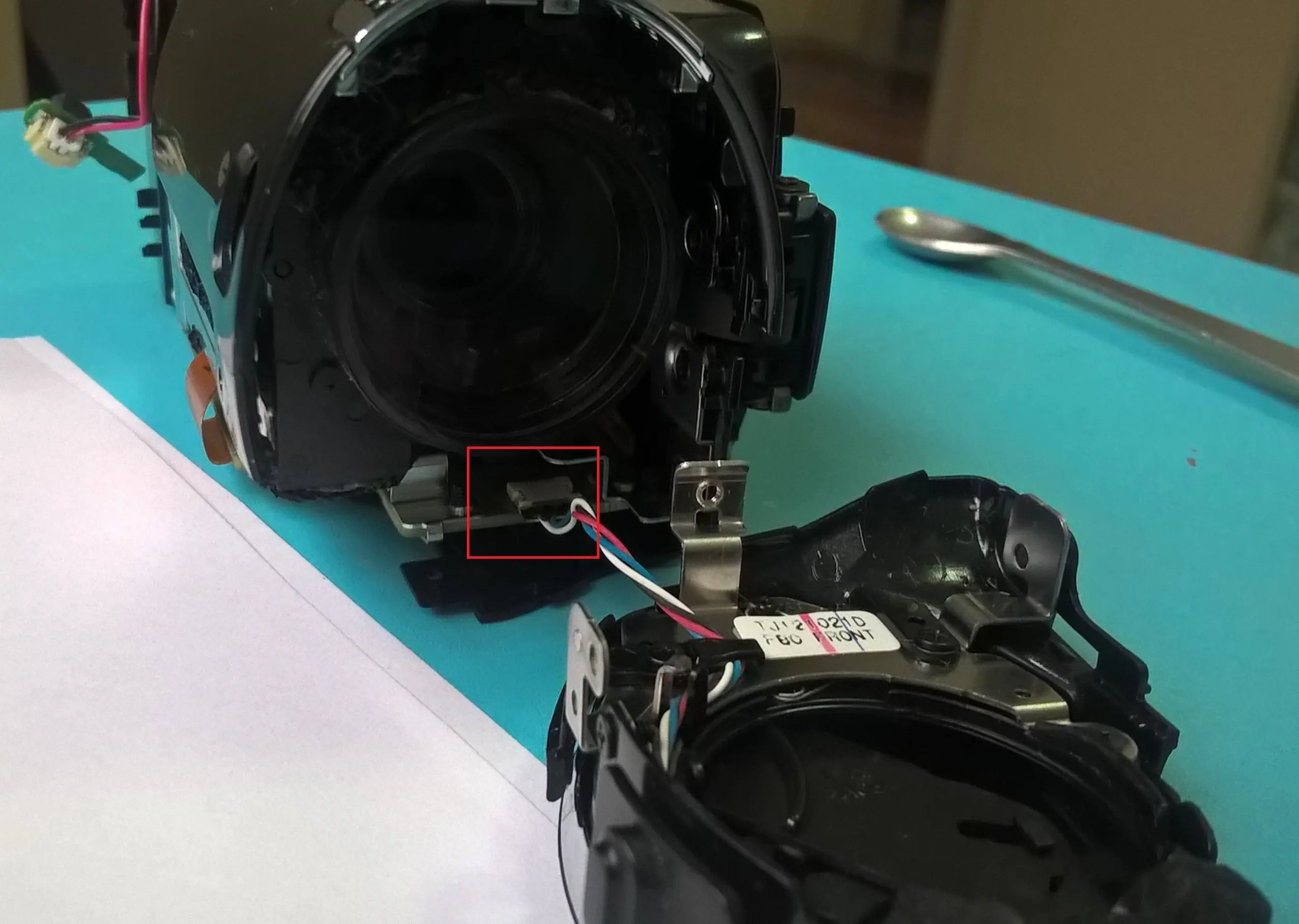

10) Desconectar el cable del micro:
Es fácil, pero háganlo con cuidado, la conexión es como de un cable flex.

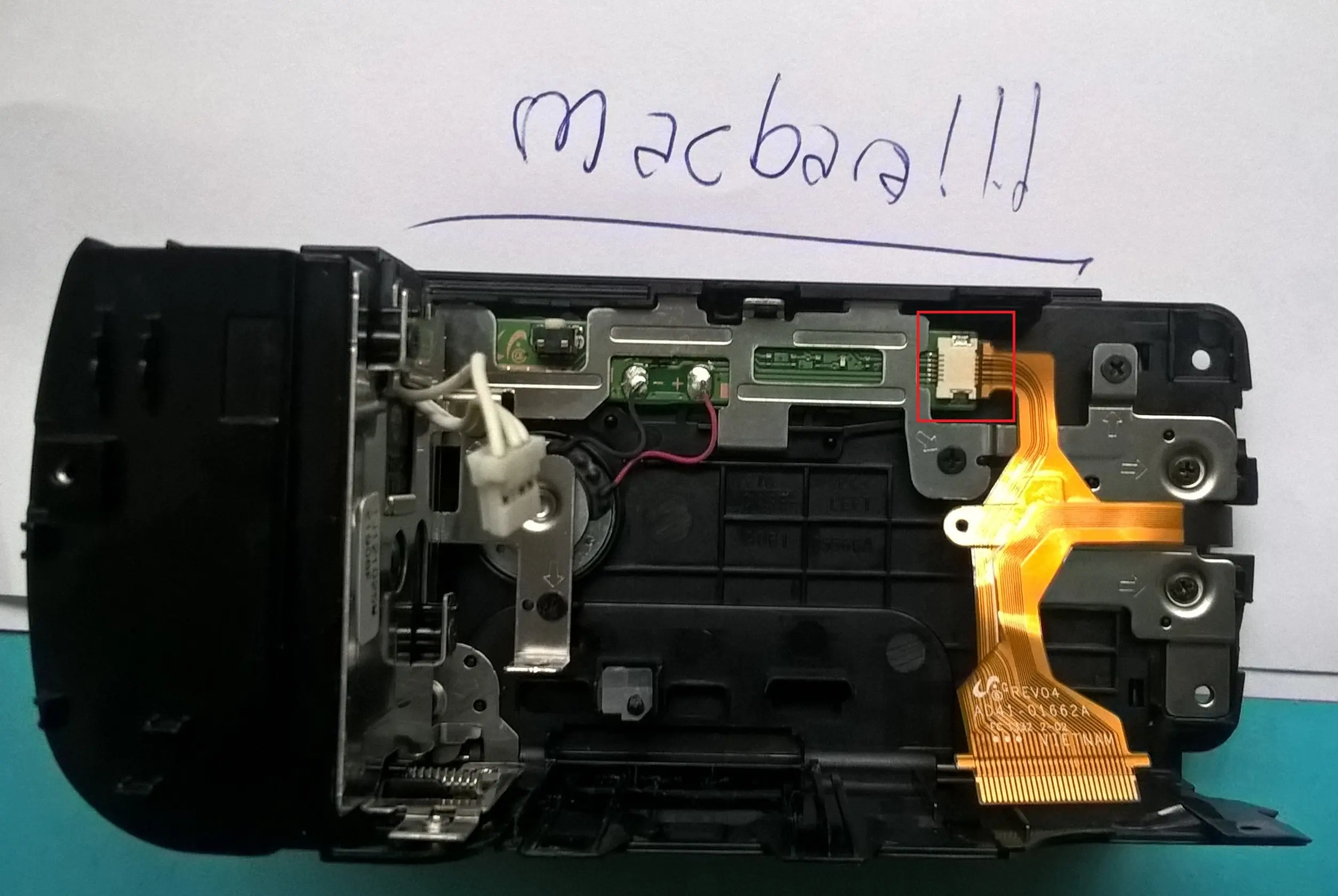

11) Desconectar otro cable Flex:
Para desconectarlo tirar de a poco de ambos costados.

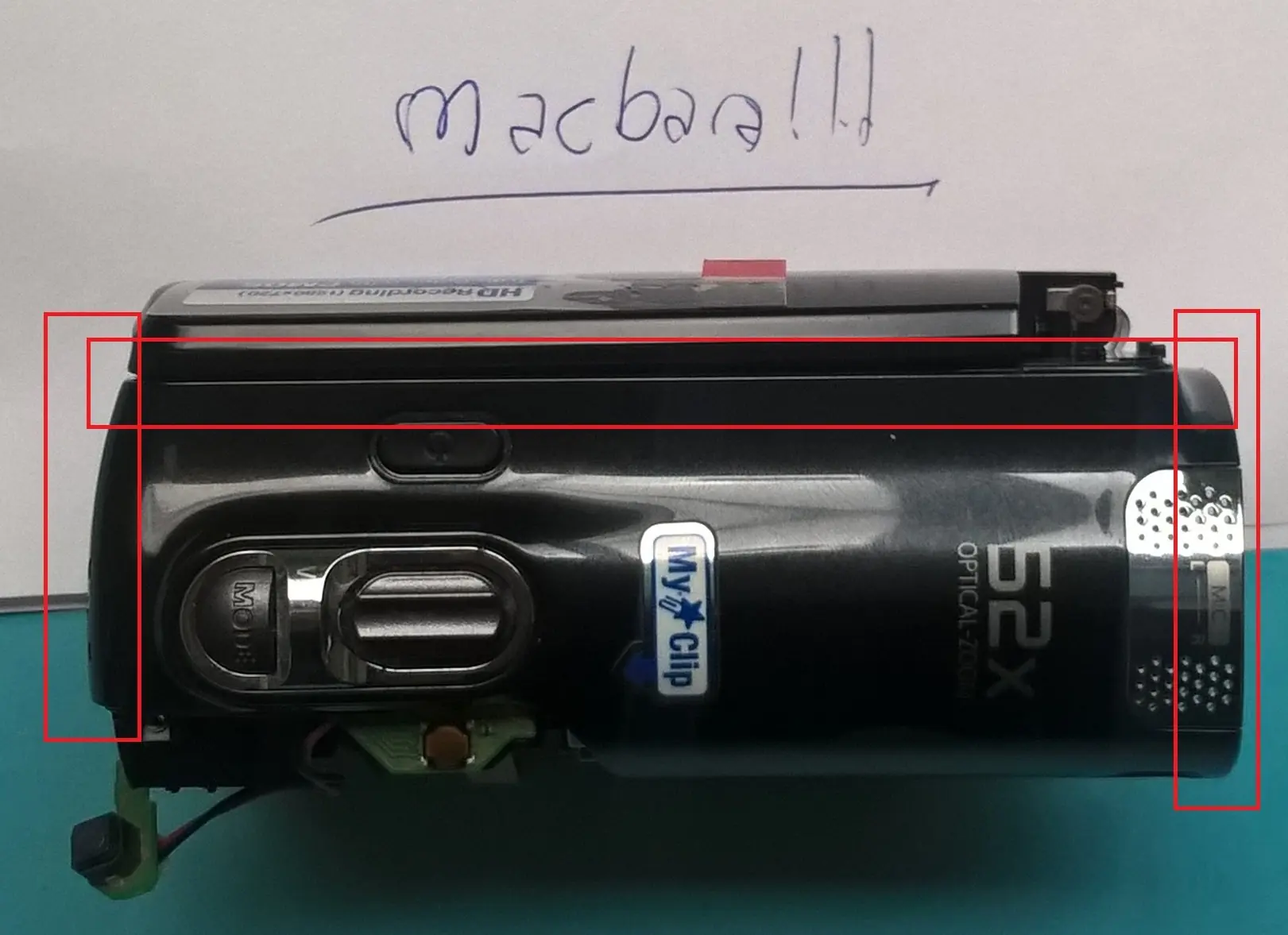

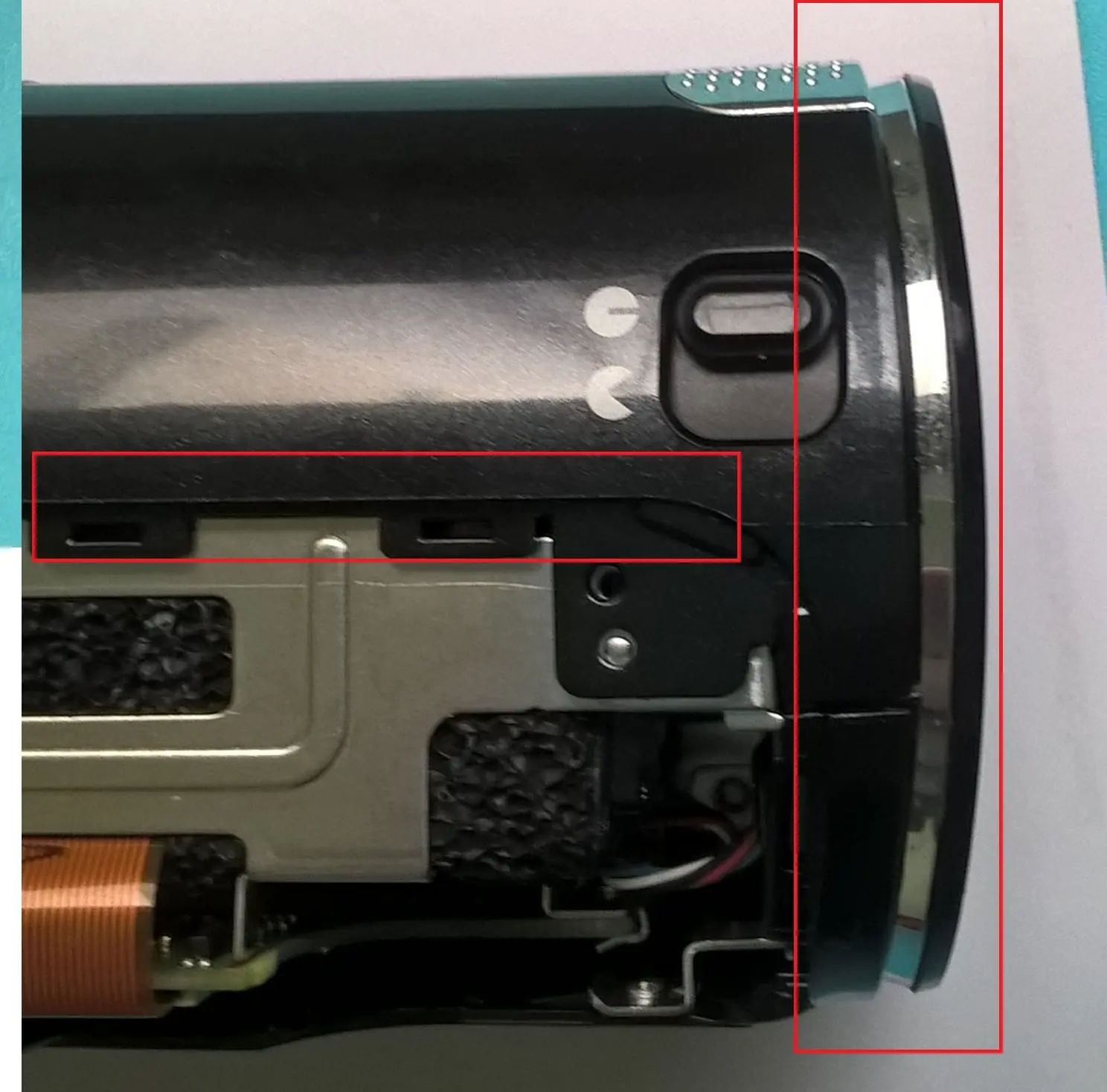

12) Retirar la tapa superior
Donde está marcado, están las trabitas plasticas, con un poco de fuerza sale. Tengan cuidado con los botones de arriba.

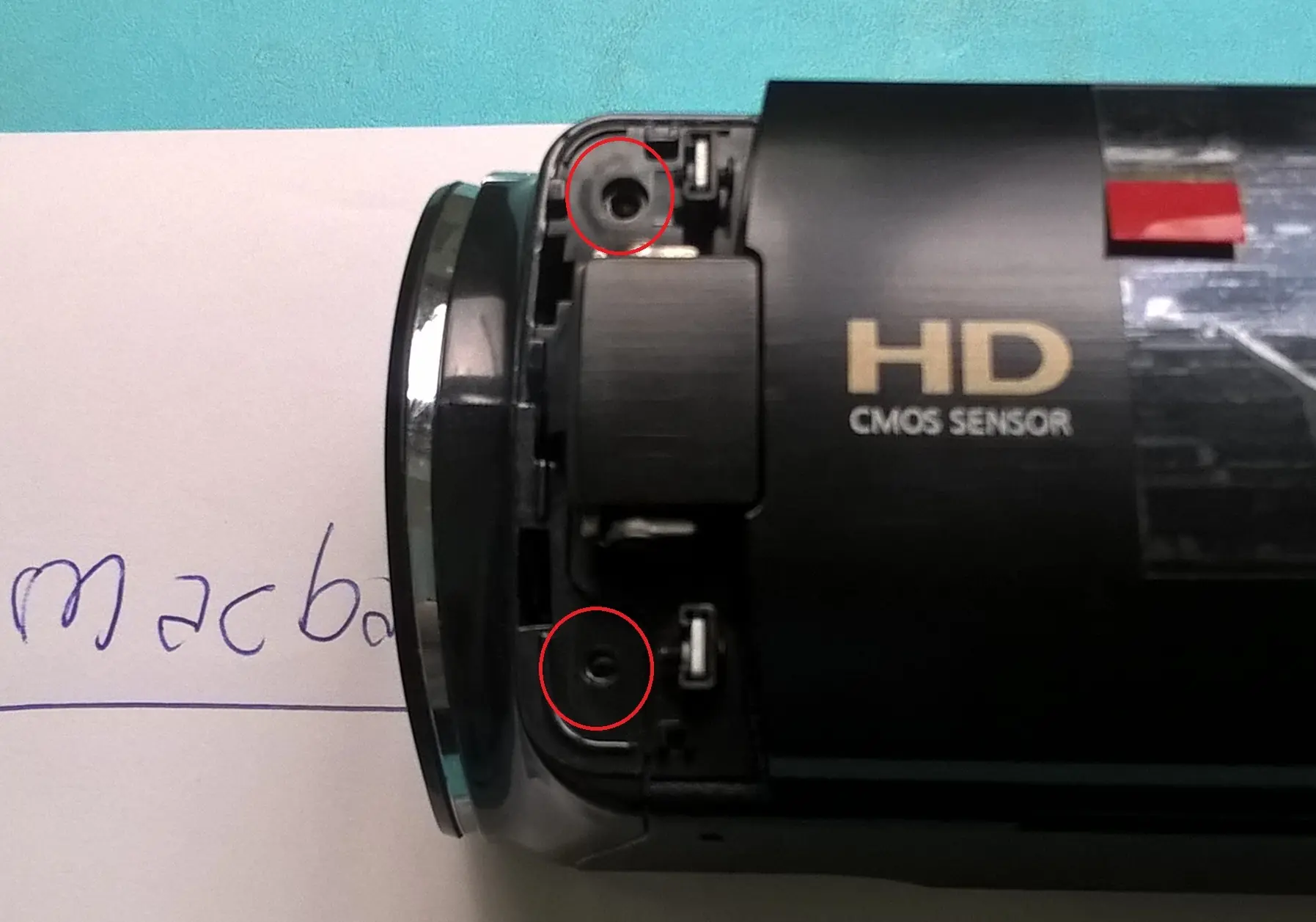

13) Retirar tres tornillos:
Dos están arriba y uno abajo.

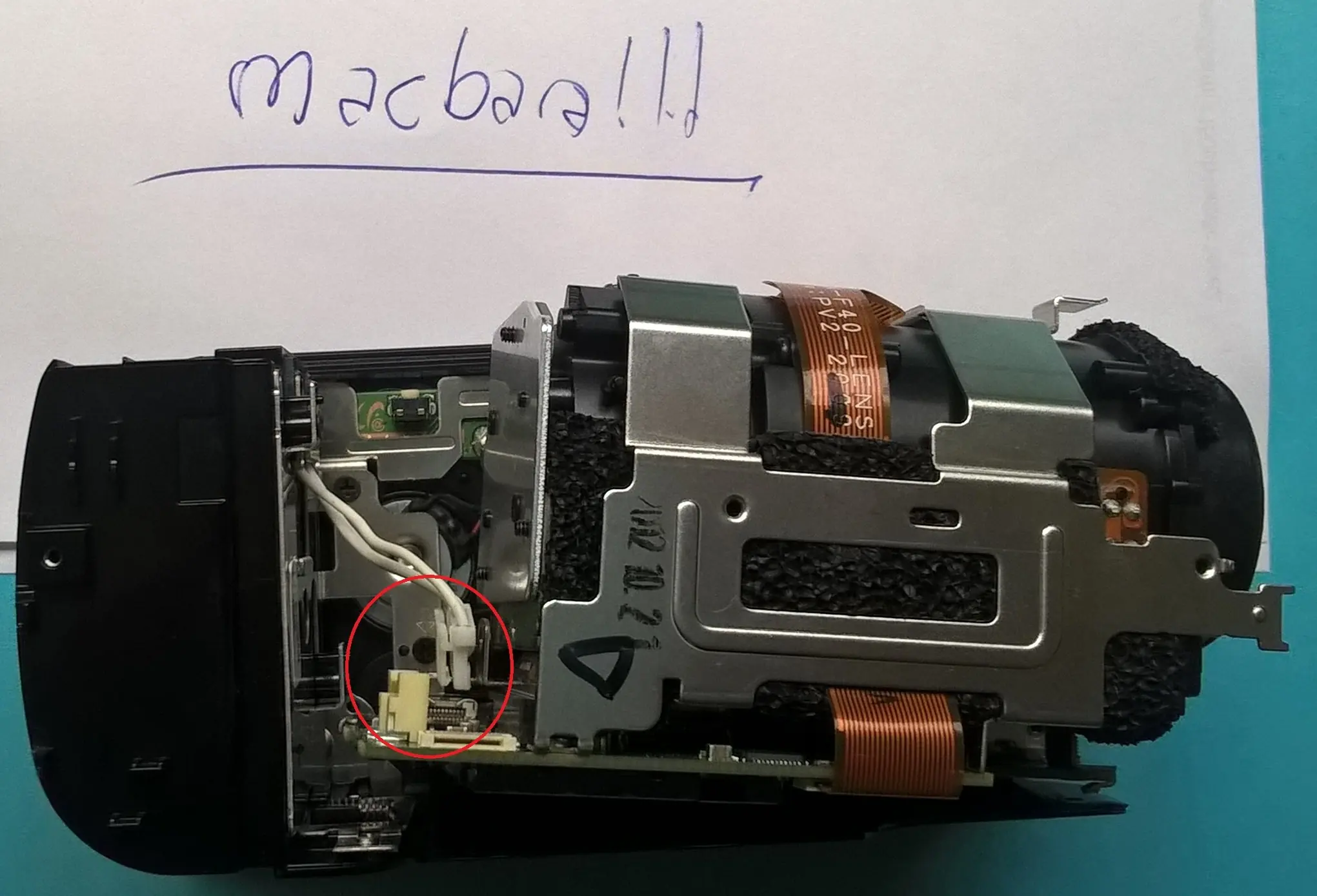

14) Sacar el interior de la cámara:
Todo el interior está puesto a presión, tienen que empezar a mover de un lado para el otro, despacio hacia afuera, cuando salga, tengan cuidado porque tiene dos cables conectados. Retiramos primero el que se ve en la imagen.

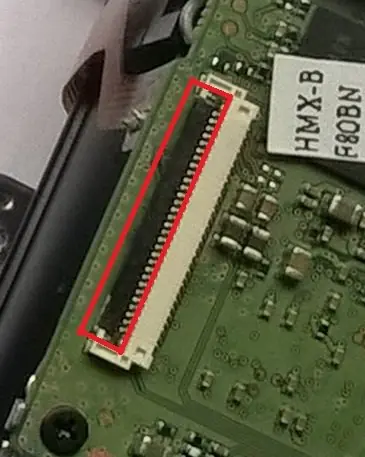

15) Retirar el FLEX del interior del lente:
Antes que nada, no tirar de FLEX! este conector tiene una traba negra. Como se ve en la figura, es una especie de bisagra que aprieta el FLEX. Primero la abrimos y luego retiramos el cable plano.

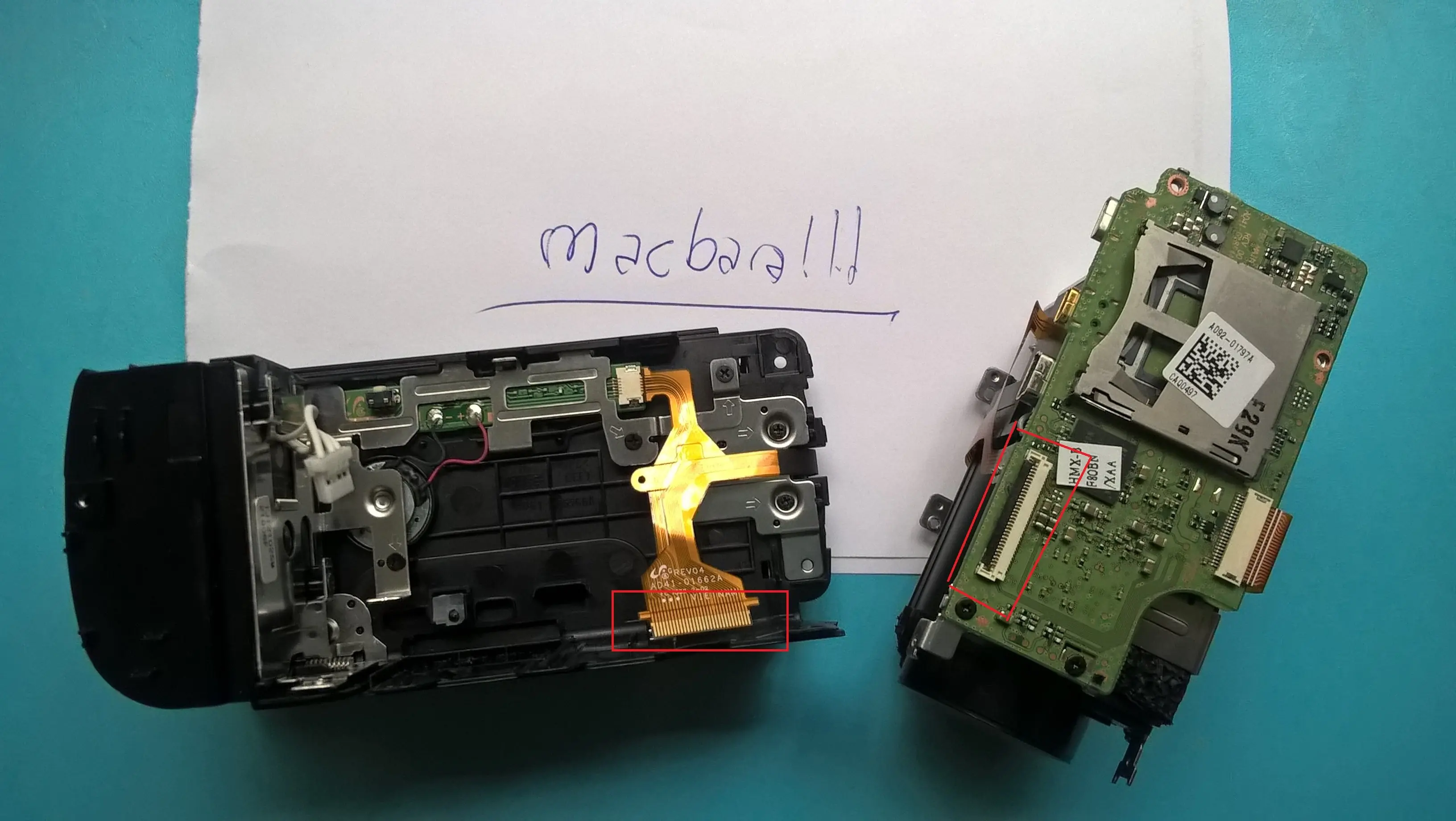

16) Retirar el FLEX de la tapa
Este FLEX sale tirando nada más, con cuidado como siempre.

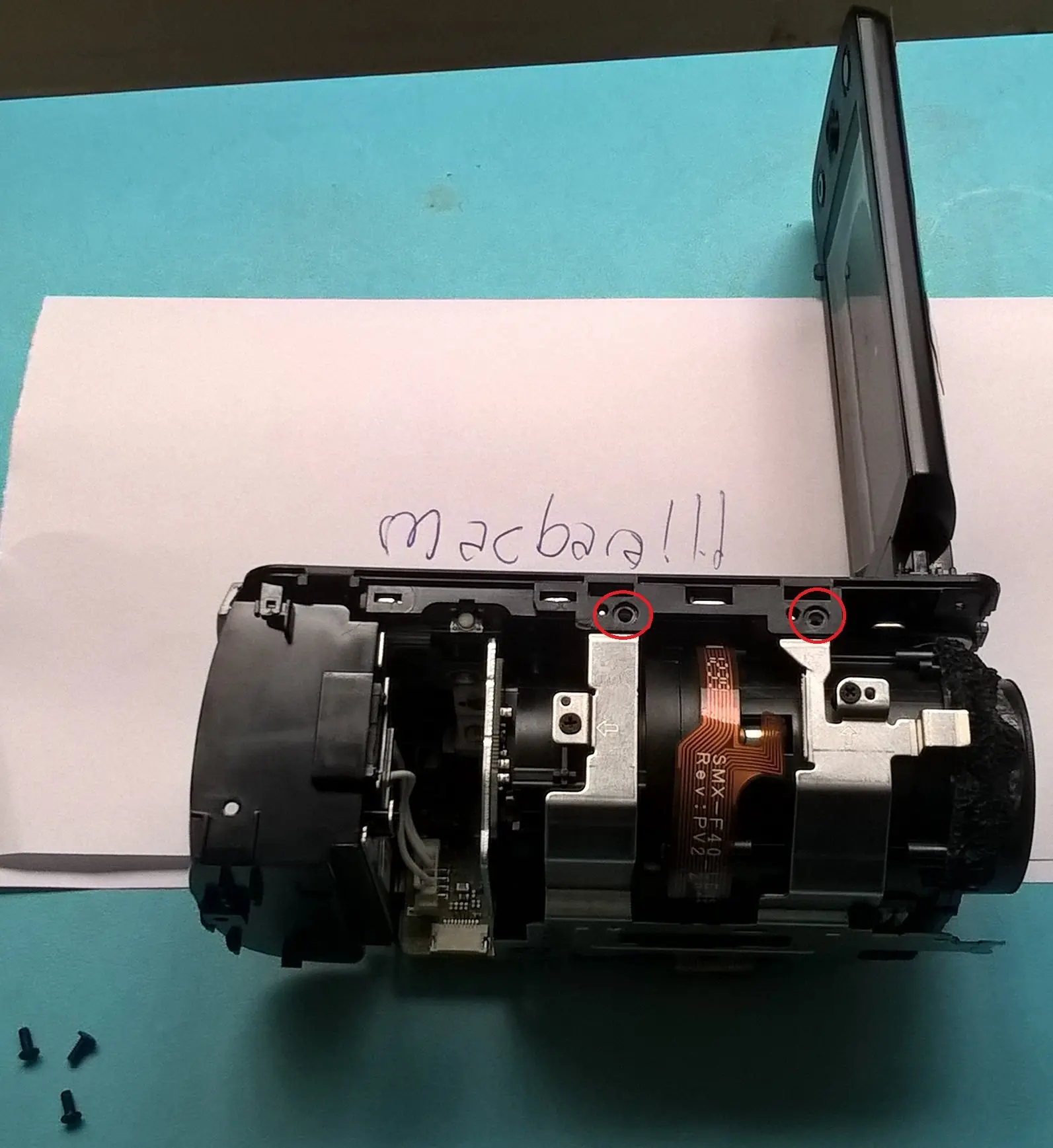

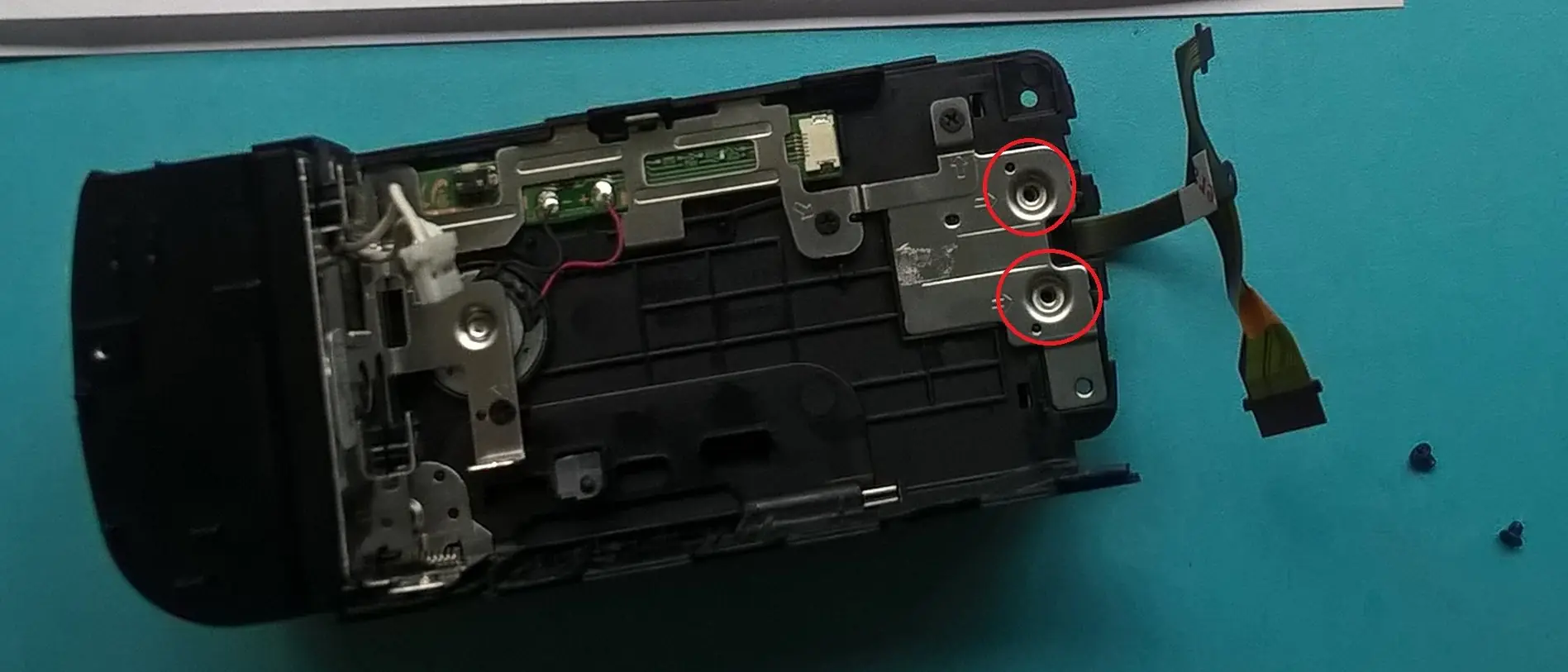

17) Por último, retirar dos tornillos más y listo:
Los tornillos sostienen al brazo del DISPLAY.
Ya está, ahí van a poder liberarlo y colocar el nuevo DISPLAY. Para armarlo obviamente deben seguir los pasos a la inversa.
Un consejo, cuando vayan a colocar las tapas de plástico, fijarse bien de colocar los botones. Para mí me fue más fácil poner boca abajo los botones, así por efecto de la gravedad quedan sin apretar.
Otro más, cuando vayan a colocar la tapa del lente, aprovechen a limpiarlo y empiecen colocando la parte inferior y luego la parte que esta al lado del DISPLAY y por último coloquen el botón de la protección del lente.

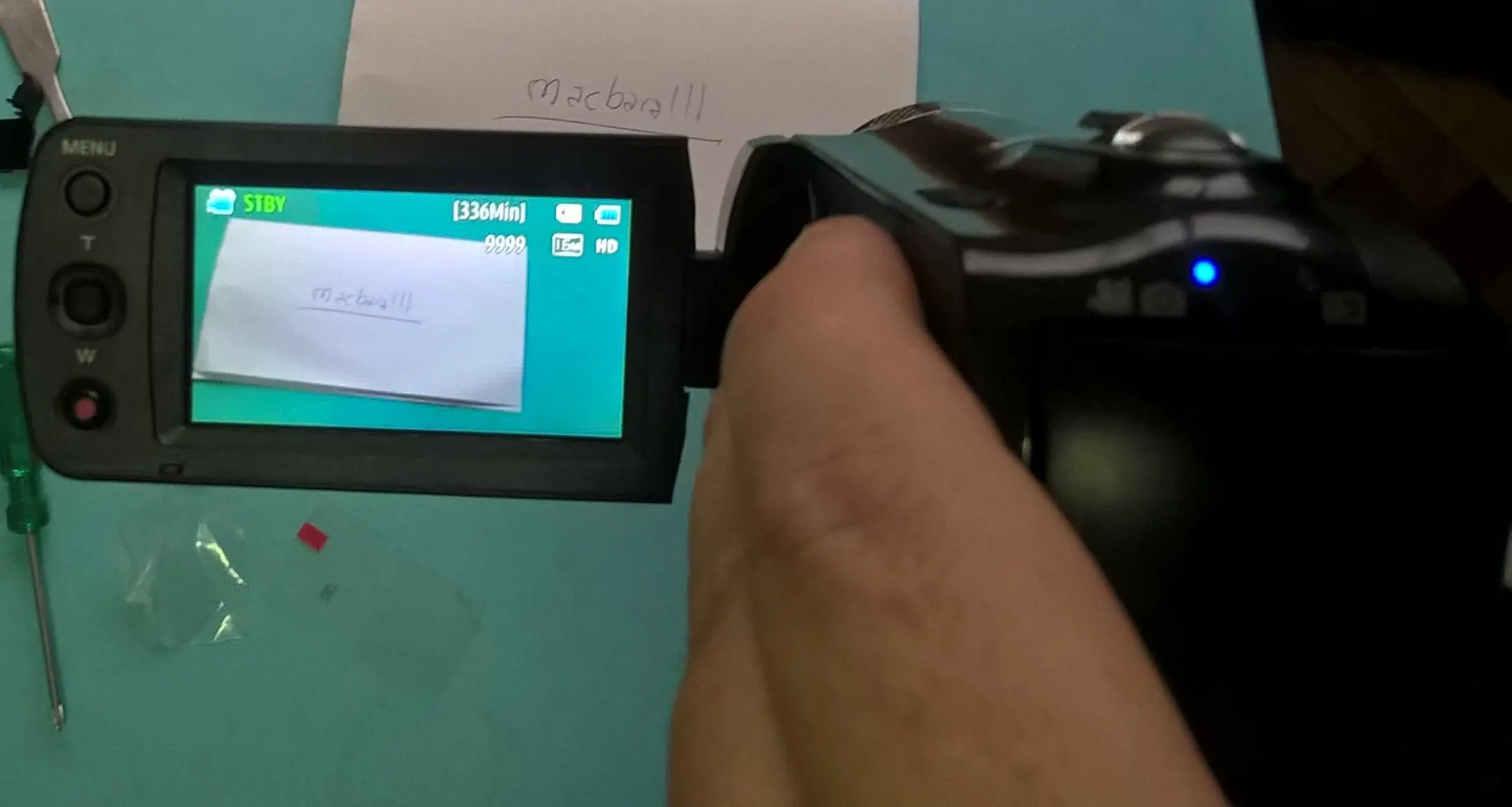

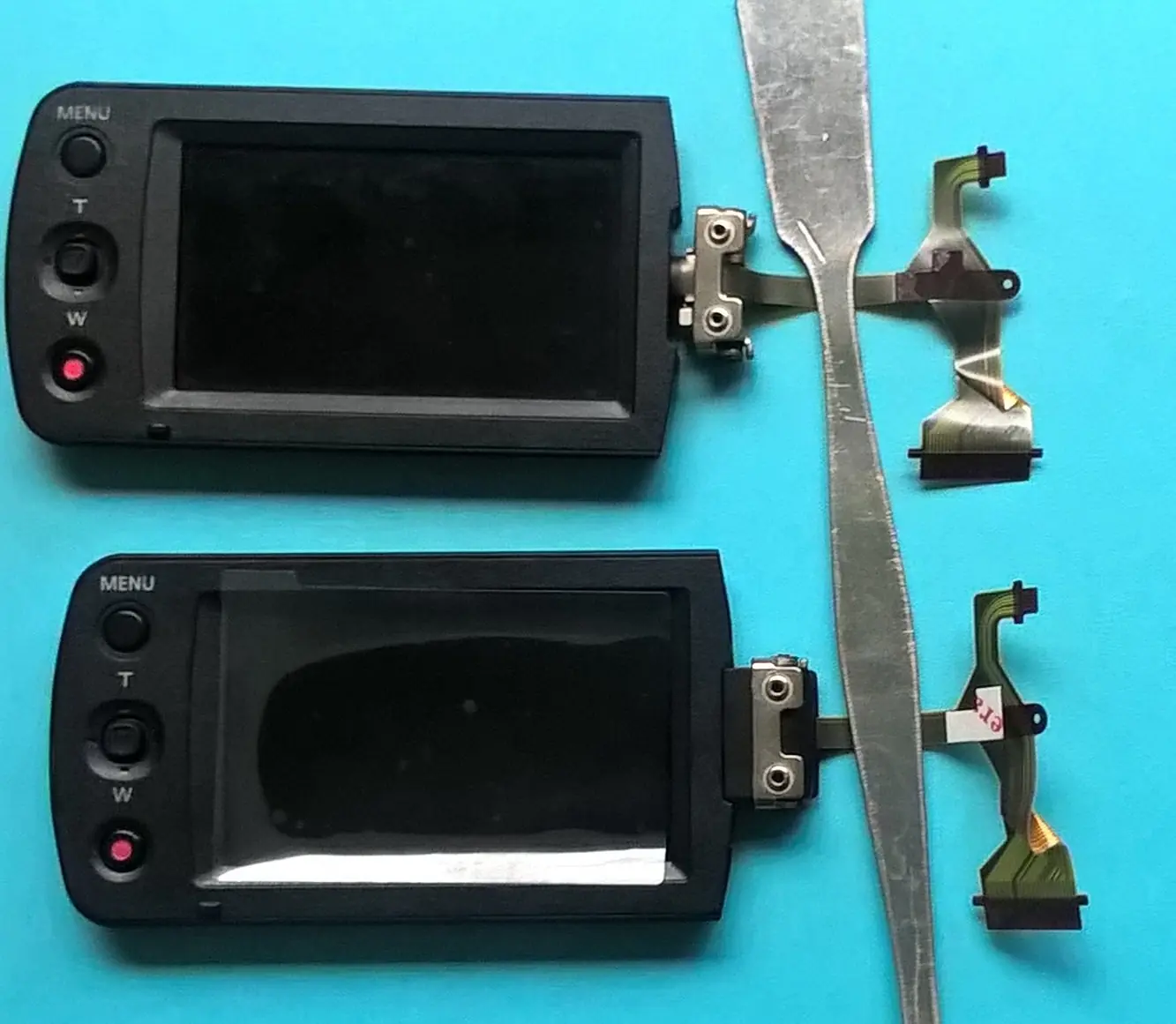

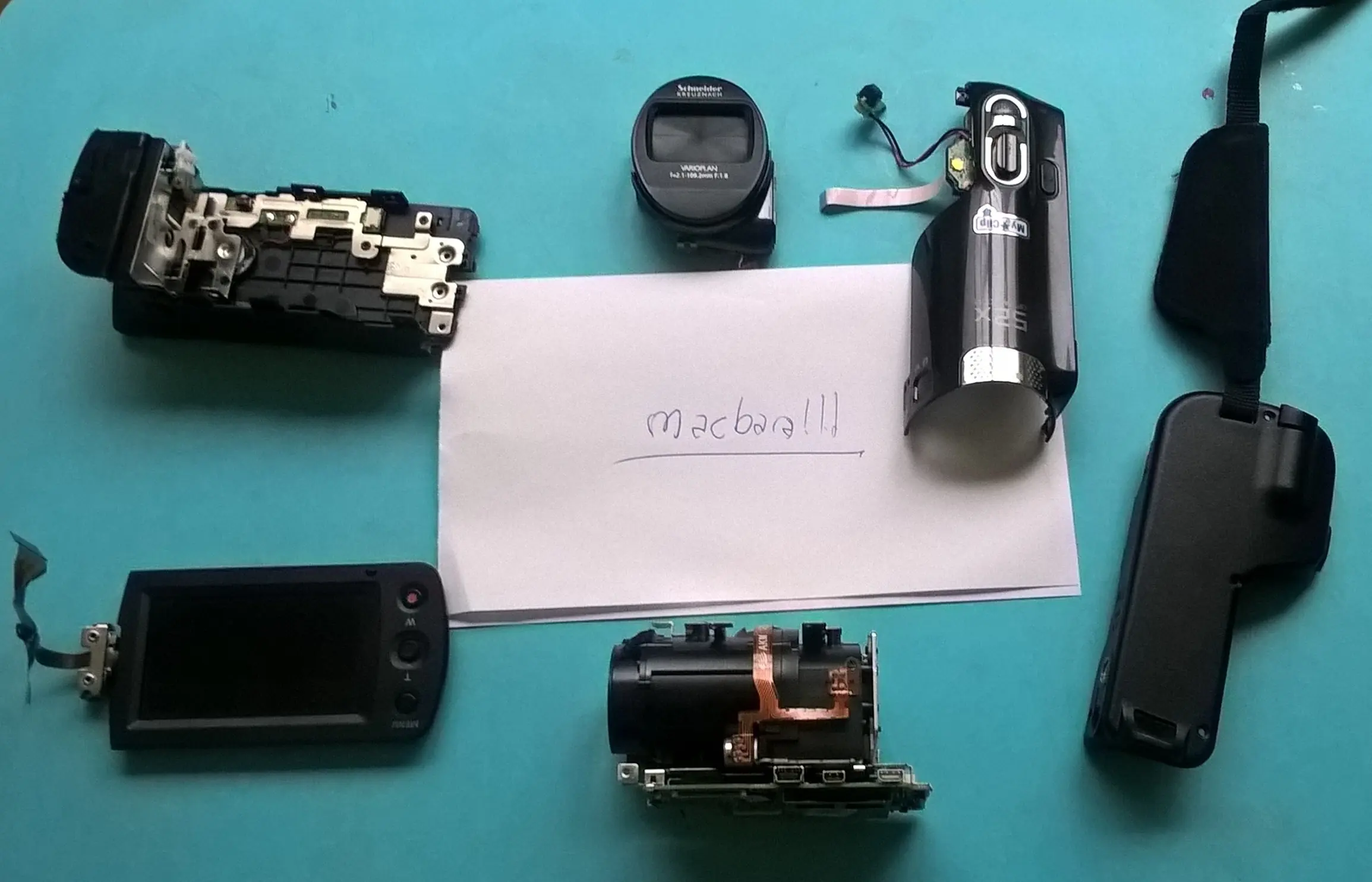

Dejo un par de imágenes más:
Este post es de mi autoría, me fije y busqué y busqué por la internechi y nada, ni un video, ni en español, ni en inglés.
Espero que les sirva de algo!!! Acuérdense que no soy técnico ni nada así que si se les rompe algo, a reclamarle a Magolla jajja
SALUDOS!!!
MACBARA!!
