Saben que es un apilador manual?
es aquel dispositivo que nos permite elevar pesos para movilizarlos en un determinado espacio y que nos serviría , llegado el caso, para apilar cosas.
En nuestro caso (trabajo en una rectificadora de motores). Nos sirve para trasladar los motores (blocks) por los diferentes sectores en donde se les realizan distintos procesos.
y como la mayoría de los motores tienen pesos distintos, que van de livianos a muy pesados, es preciso contar con una herramienta más ágil que una pluma para poder subir y bajar los motores de las distintas máquinas, una persona sola y sin riesgos para lo físico.

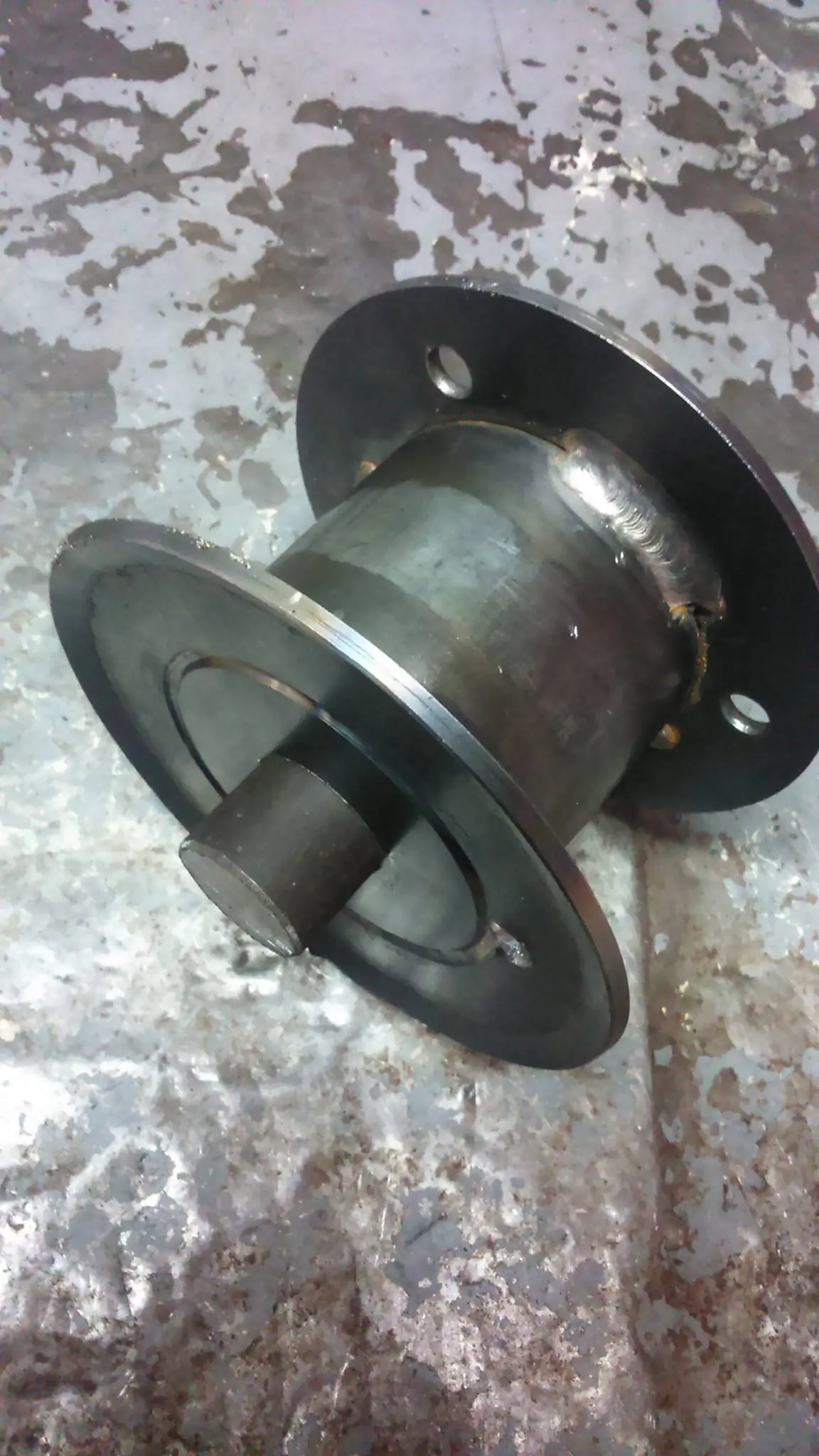

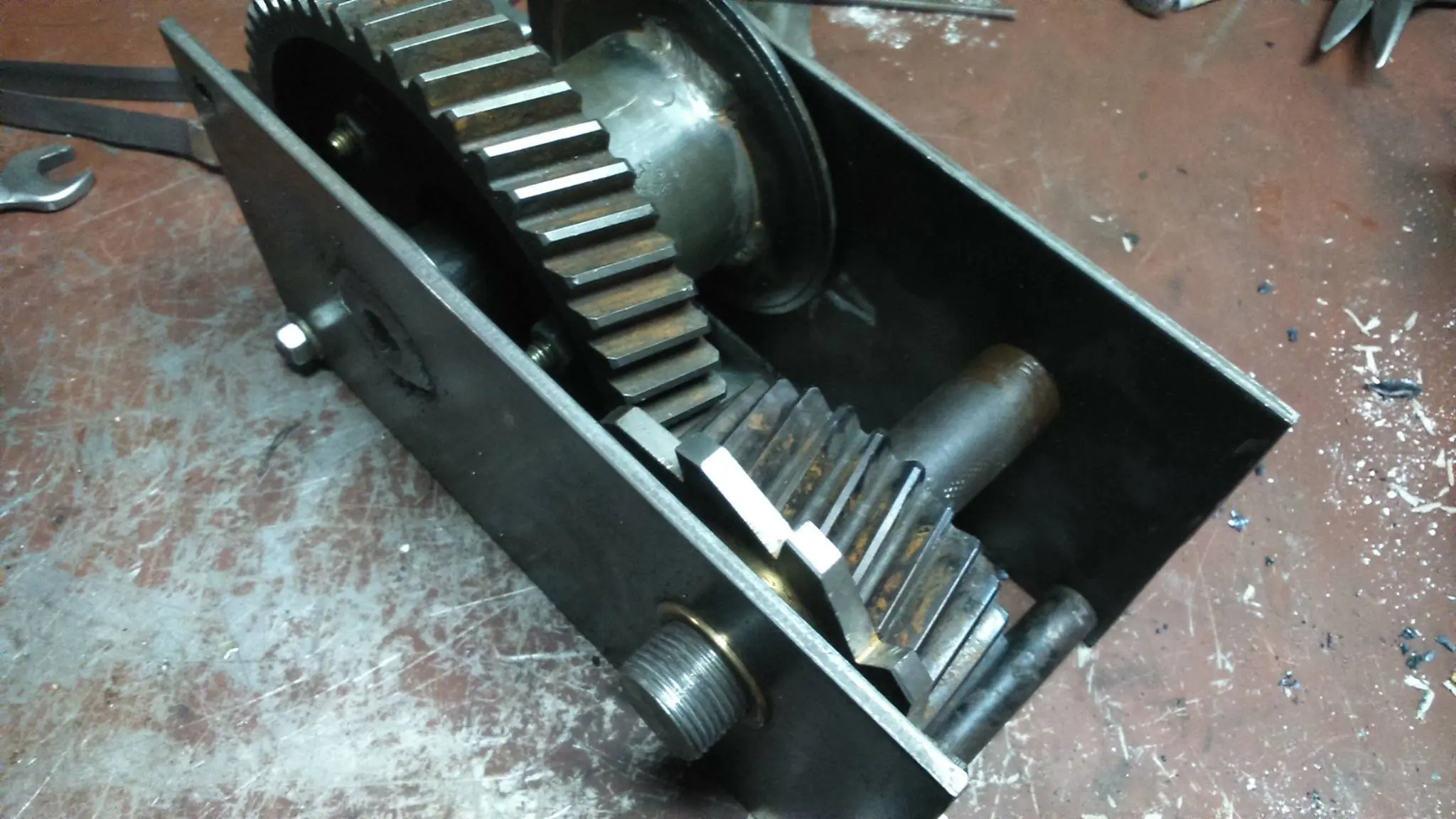

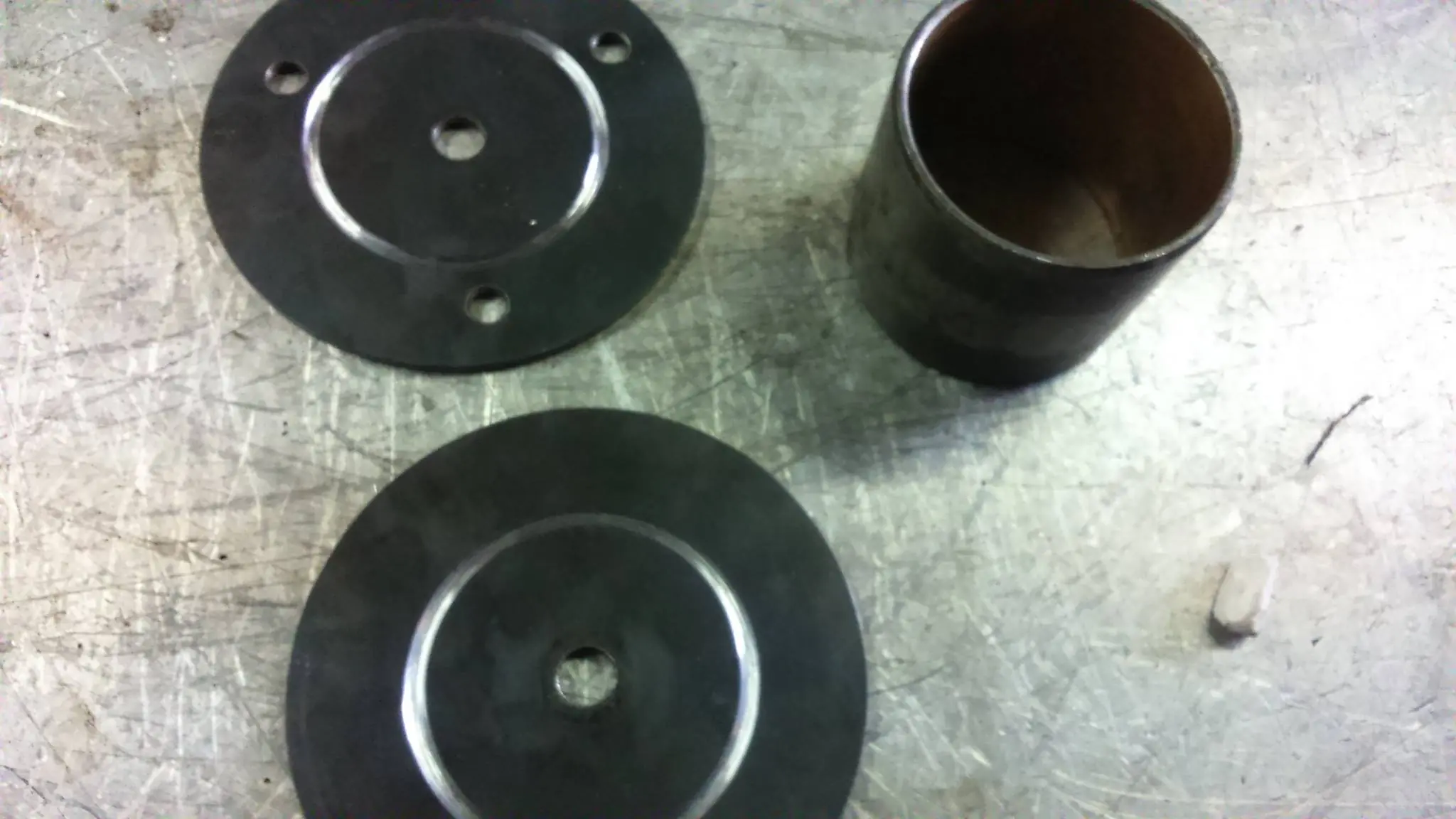

entonces me propuse construir un apilador con lo que tenía a mano, en donde la caja reductora con el sistema de embrague me llevó un poco más de tiempo construirla , pero cabe la posibilidad de que puedan realizarse uno propio con un malacate incluso.

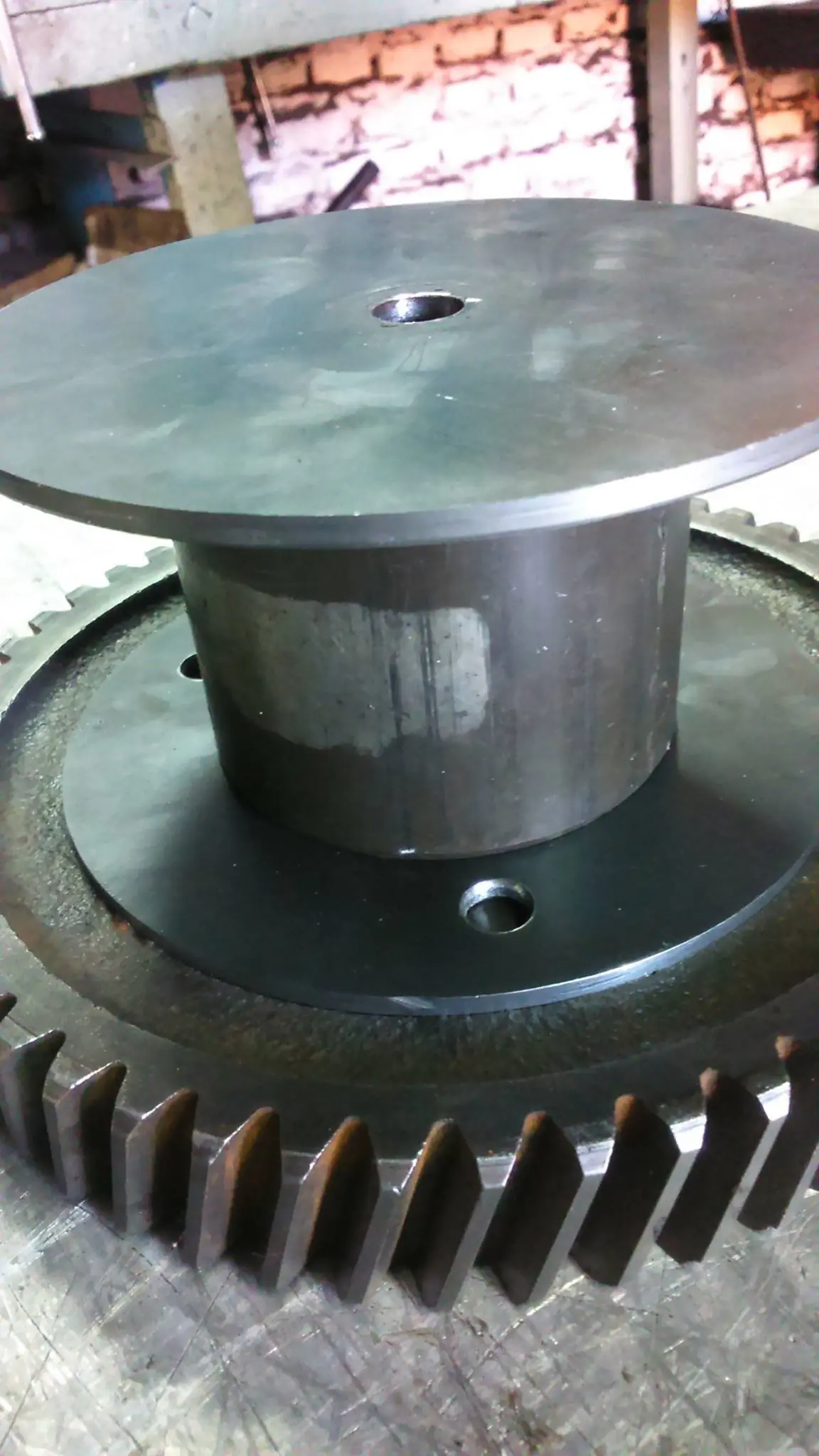

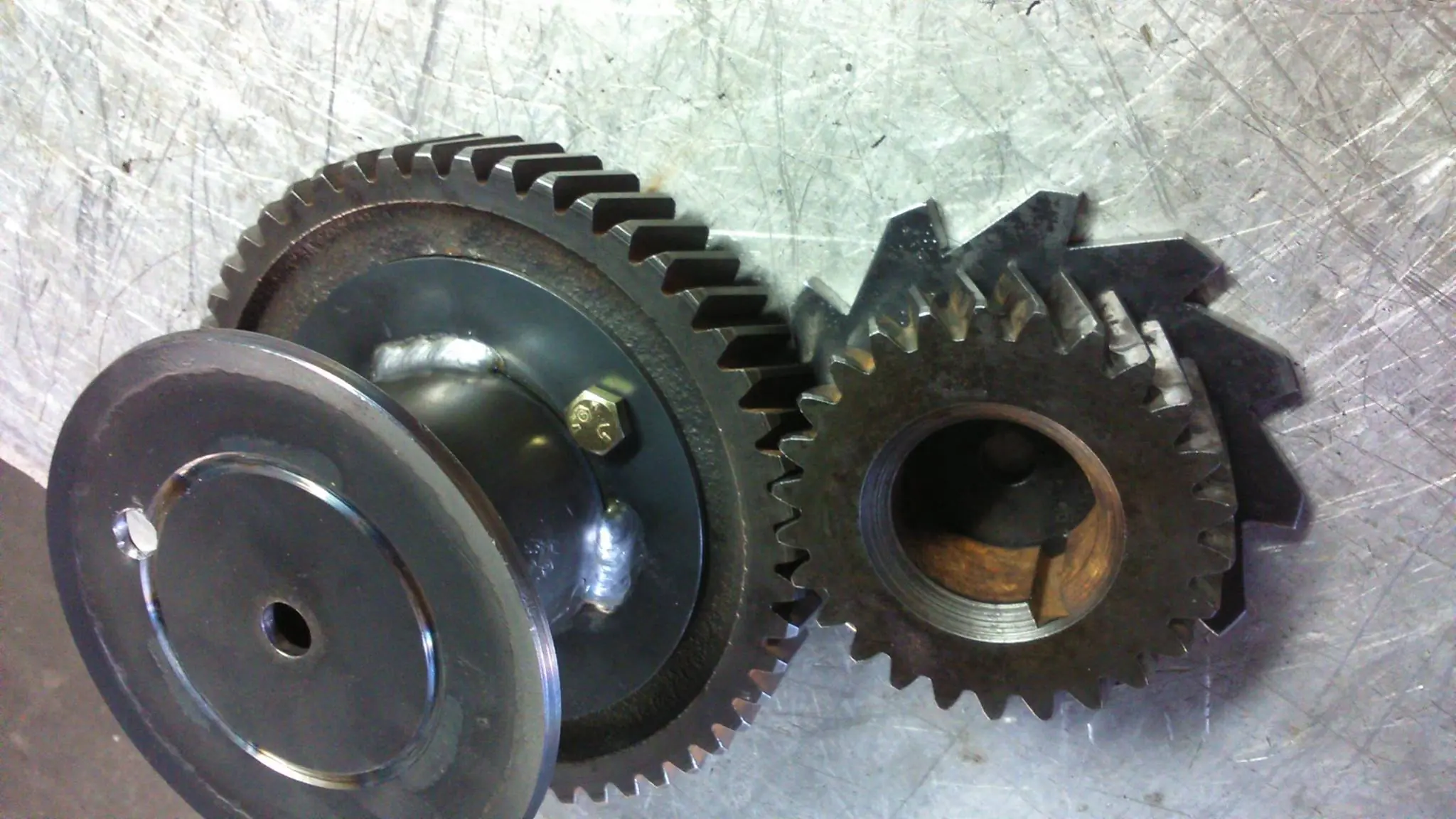

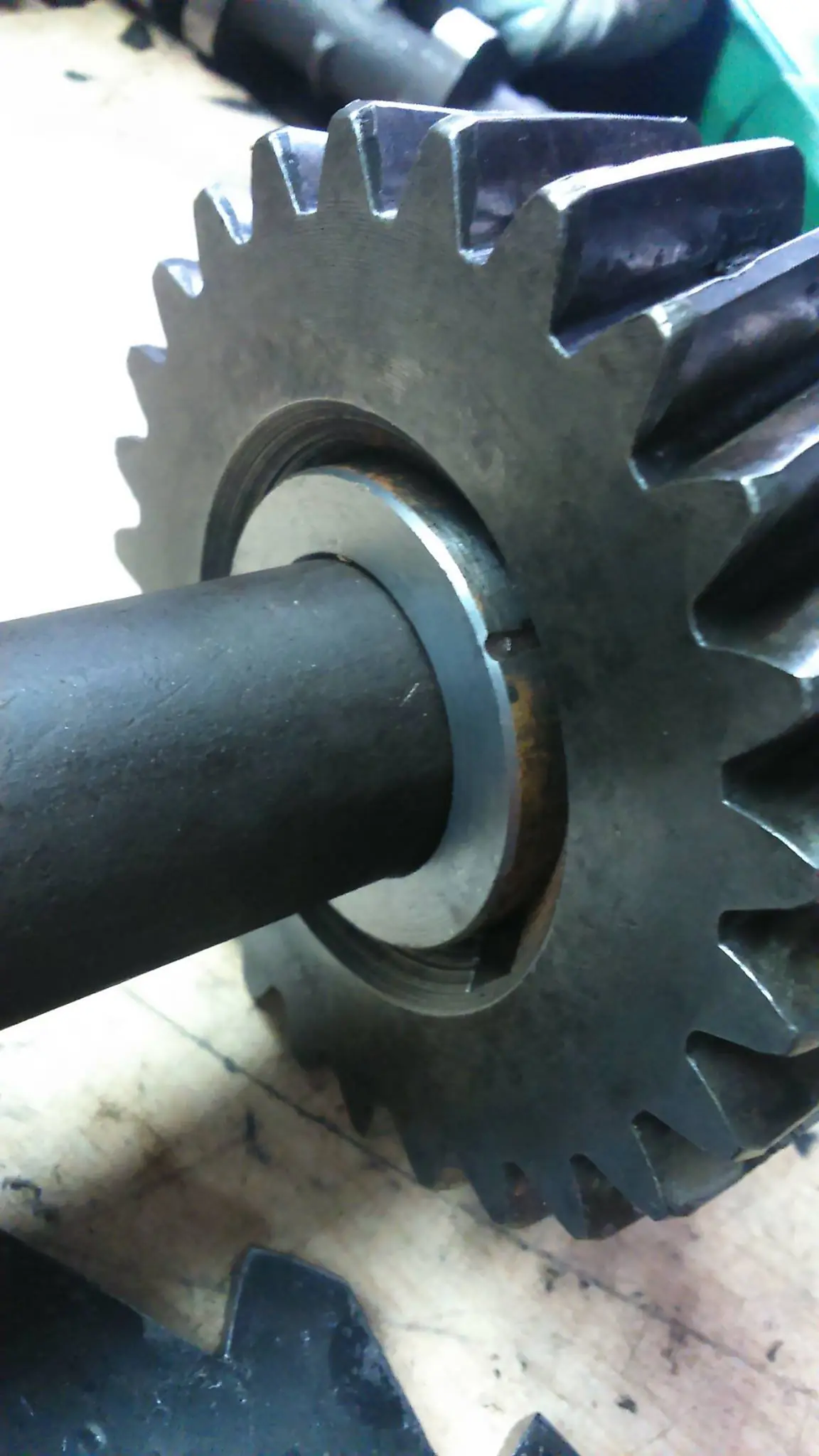

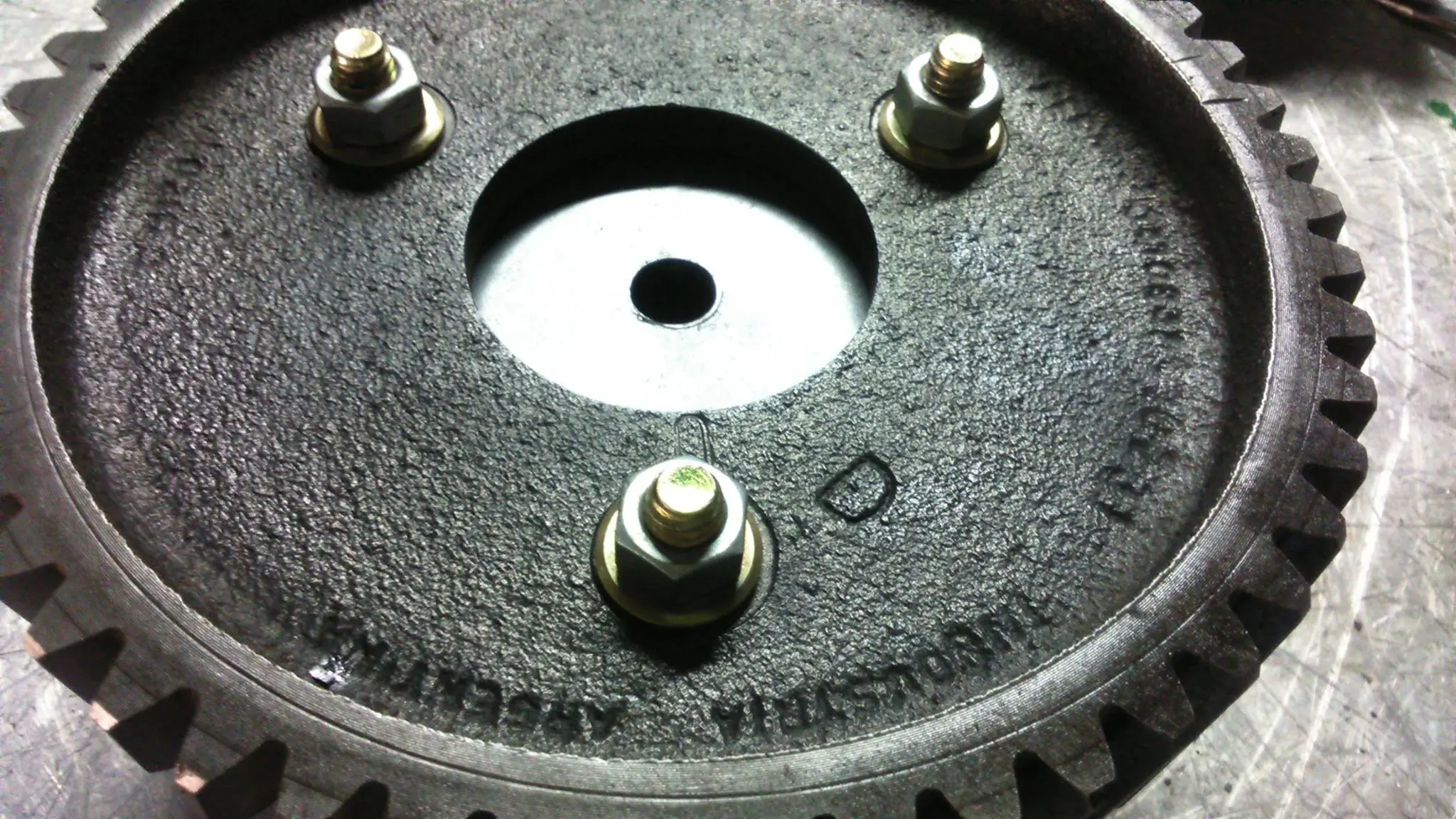

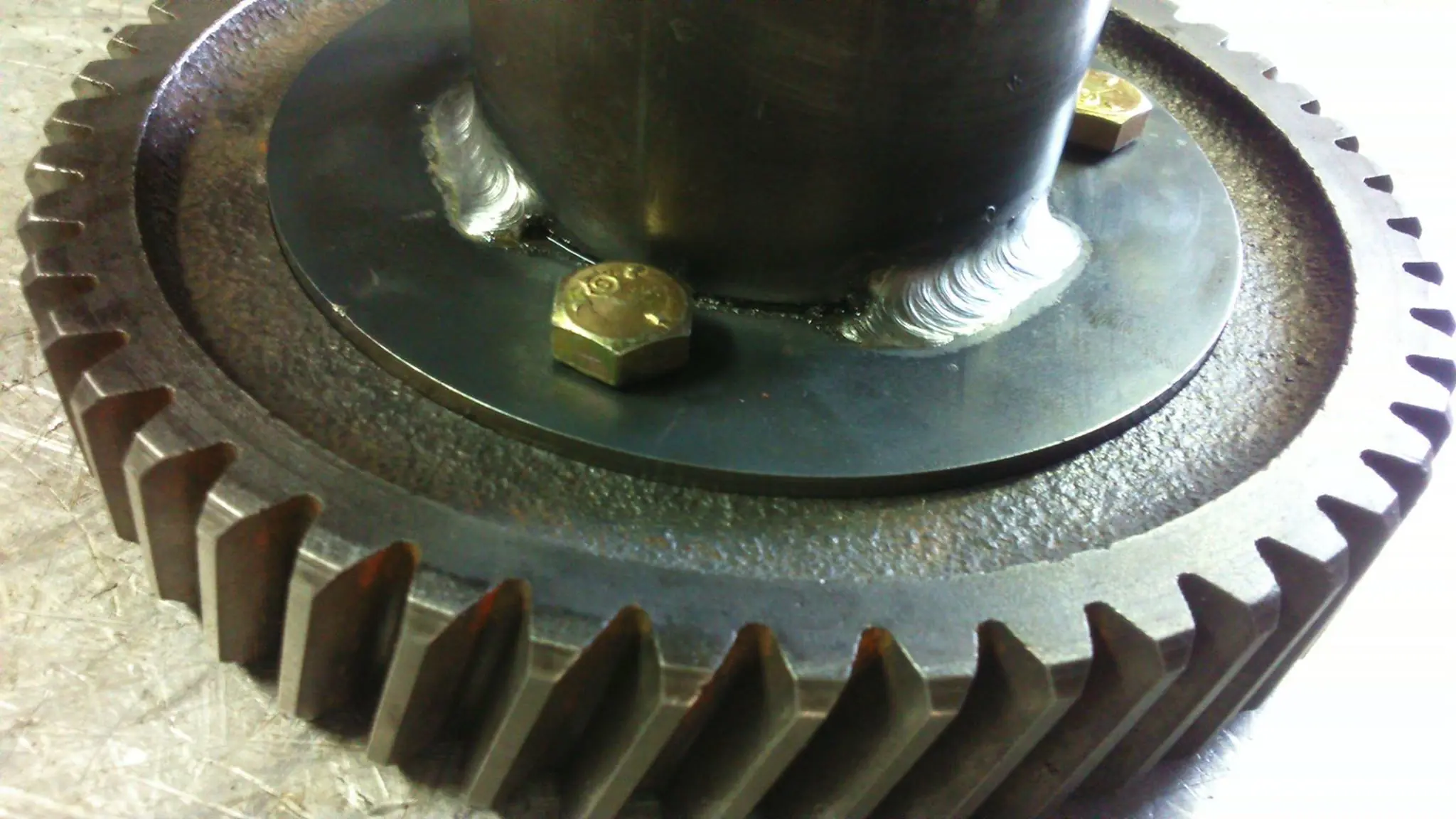

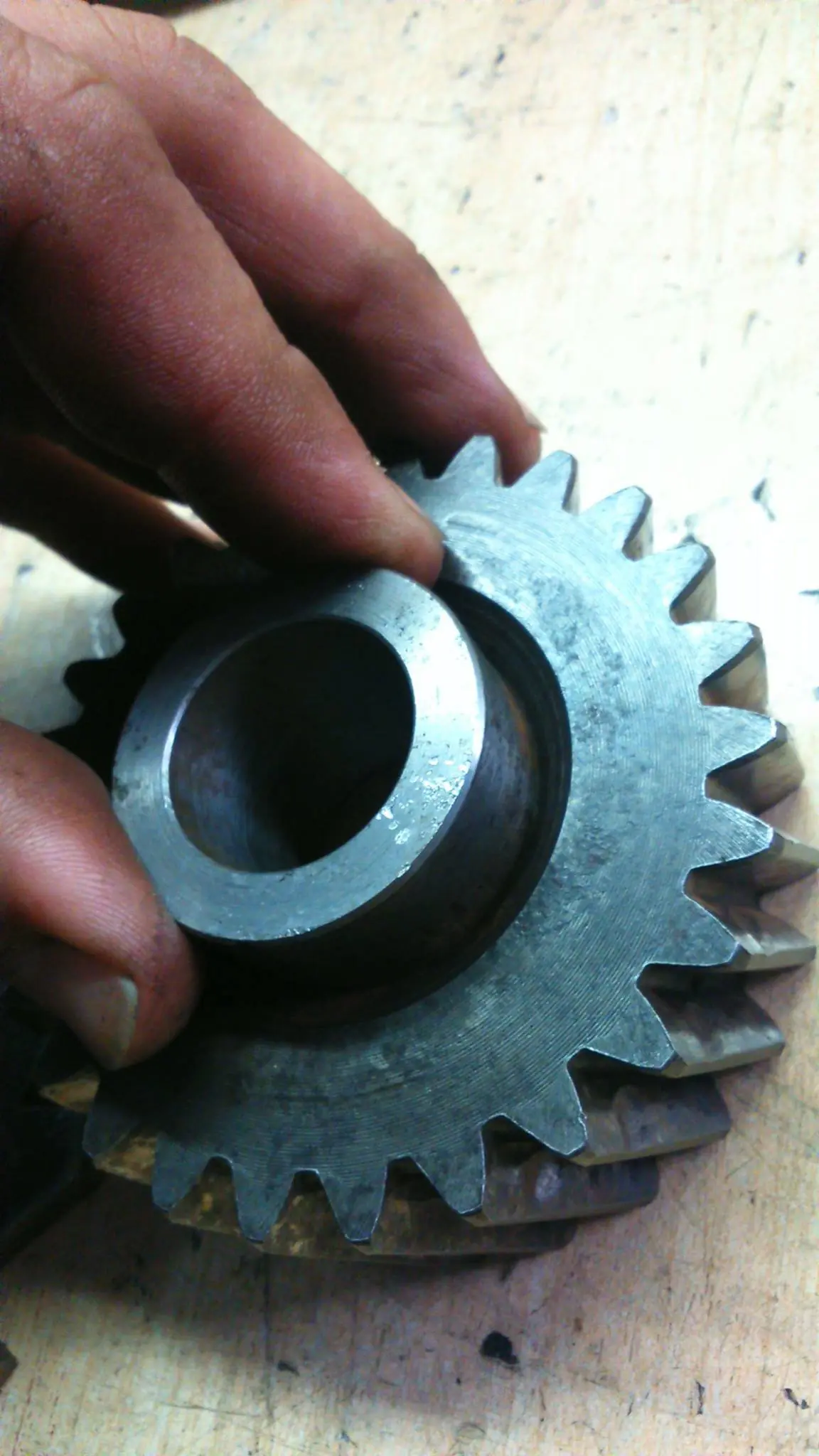

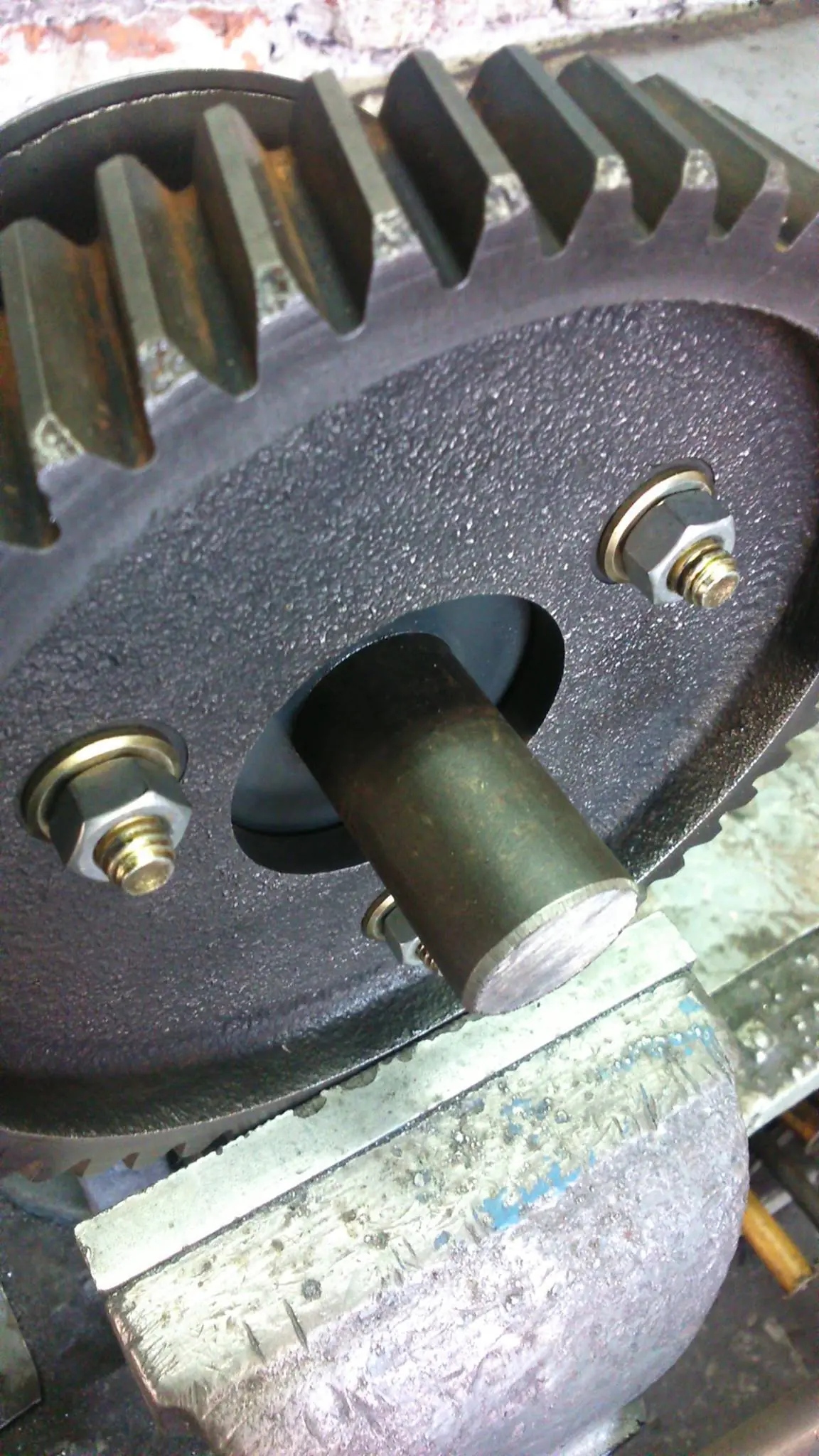

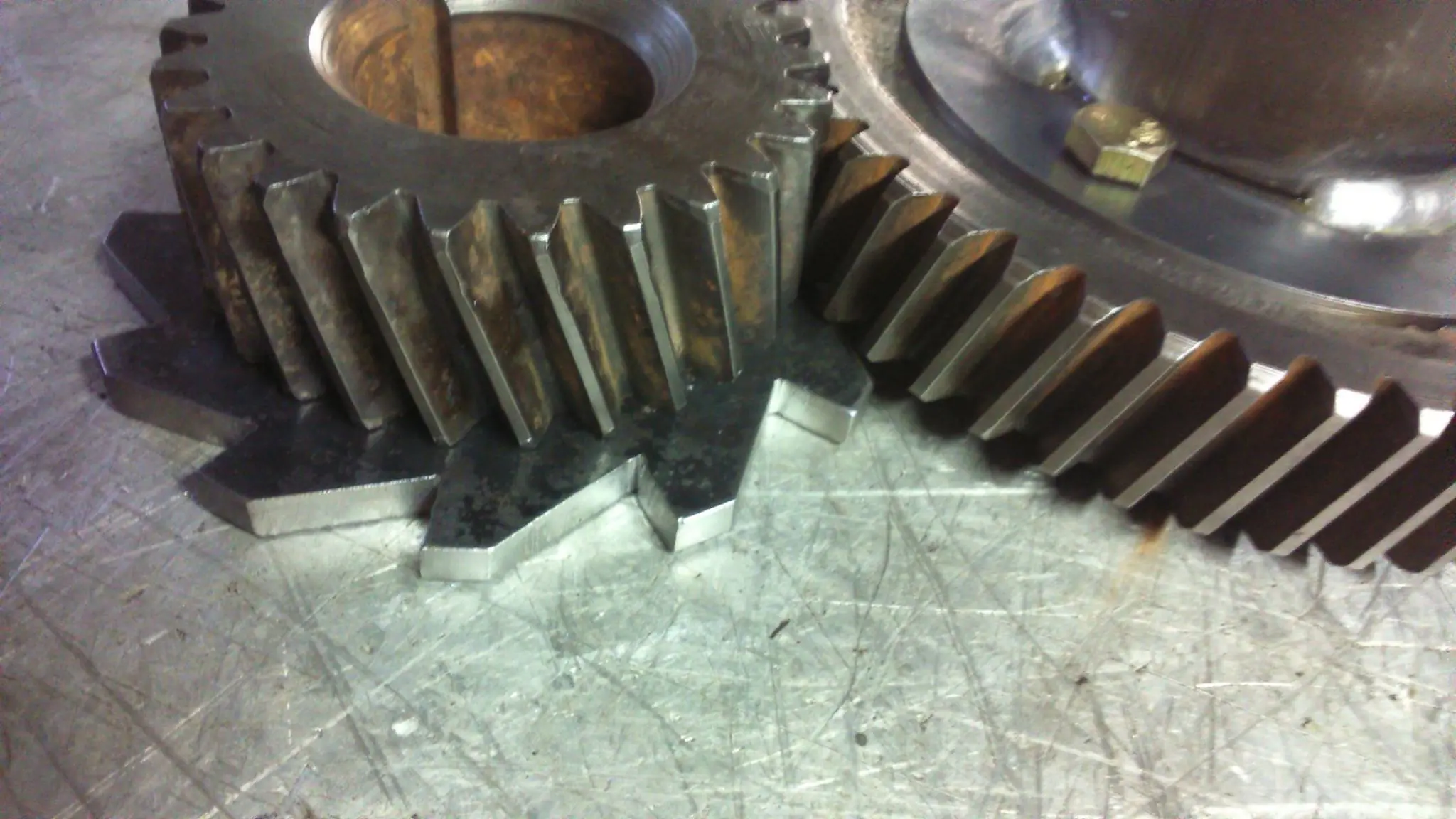

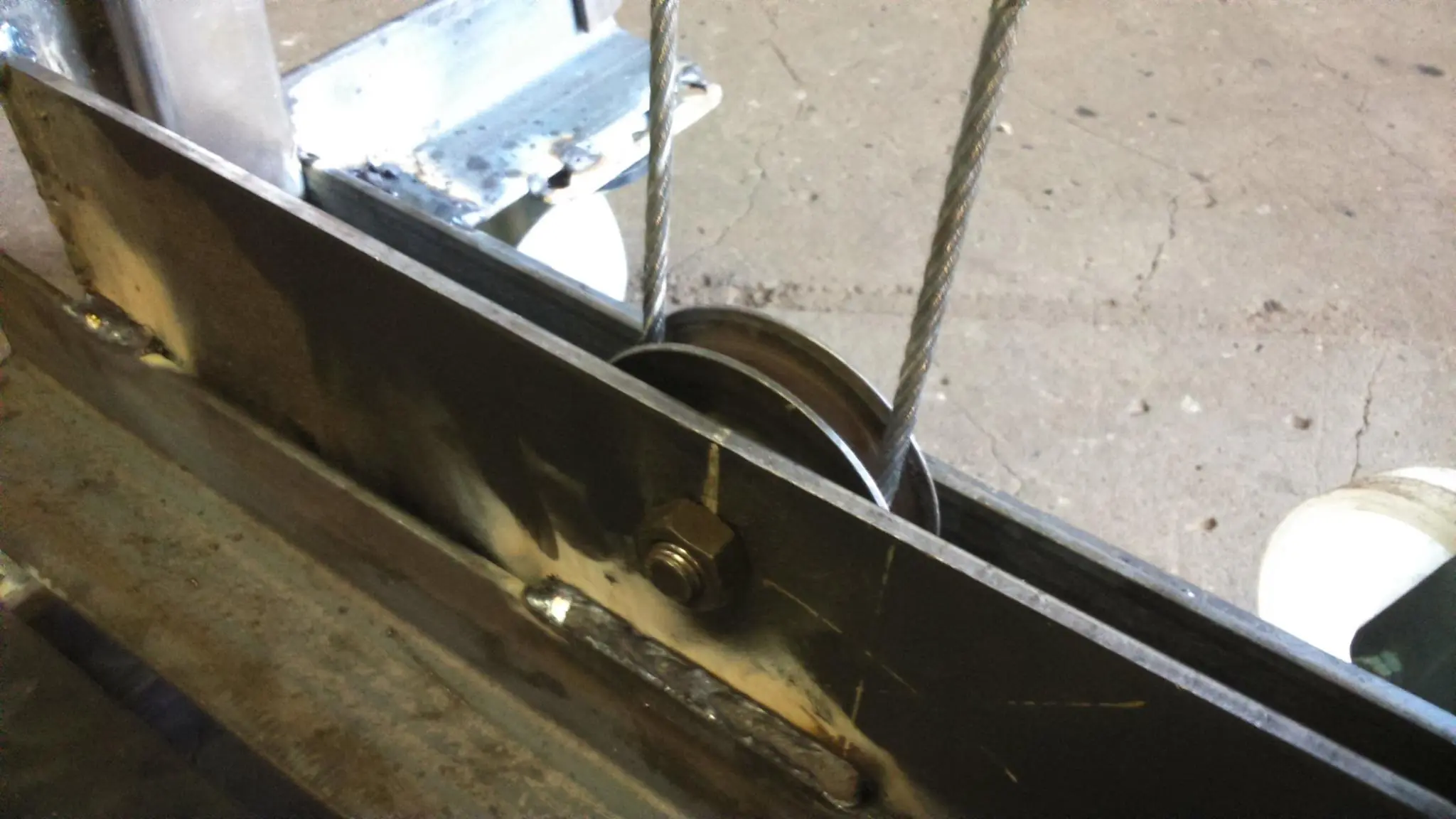

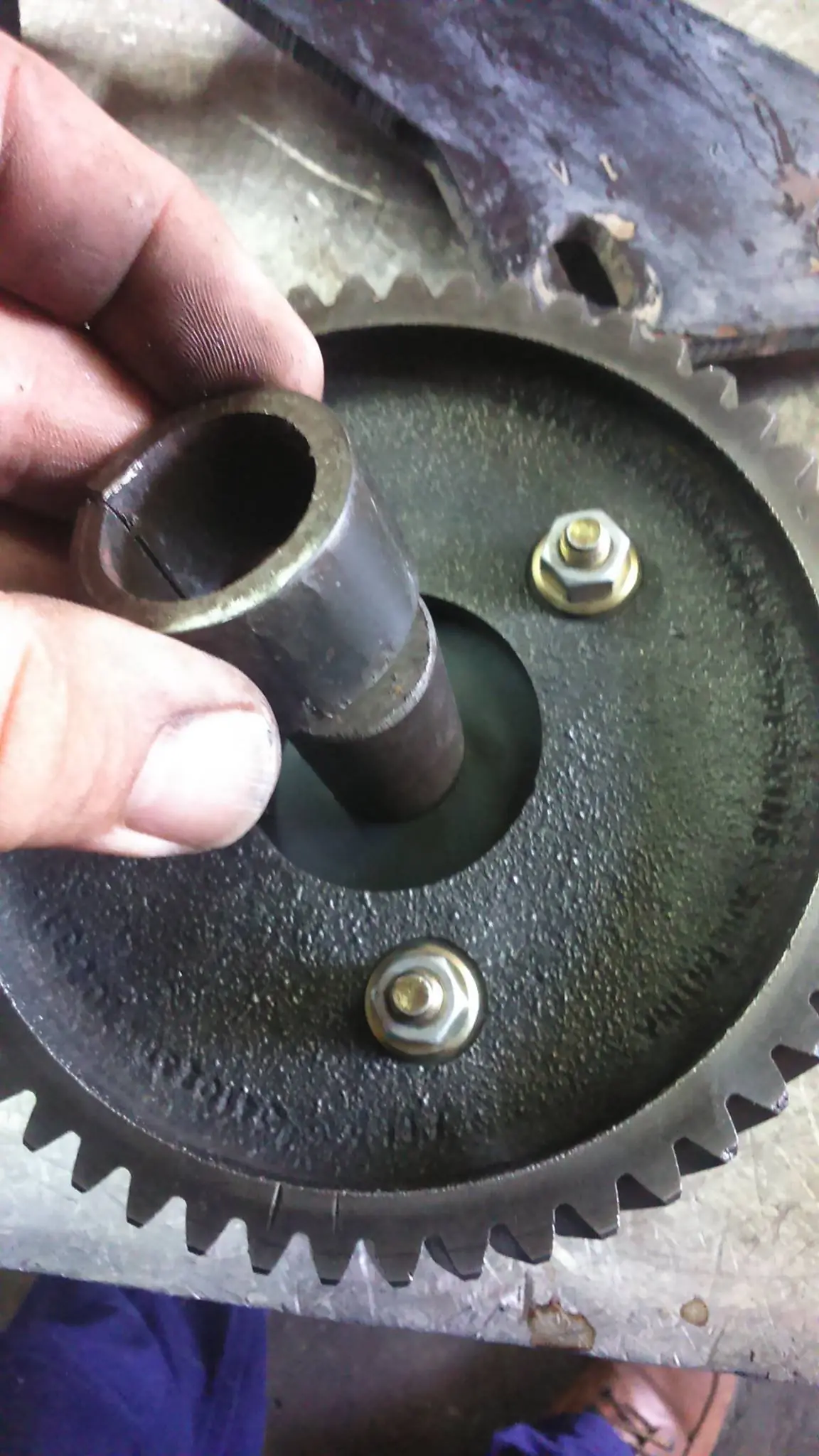

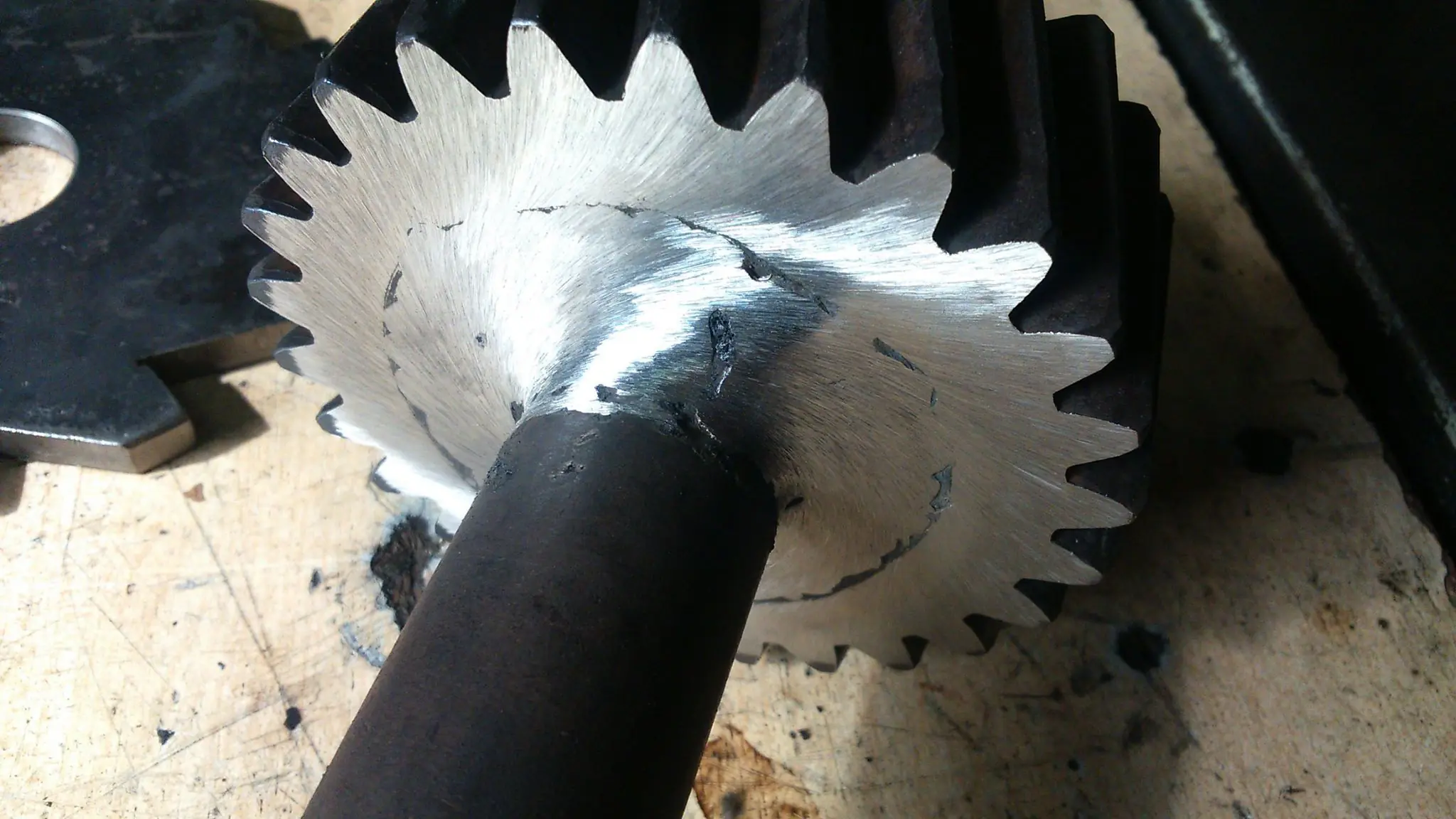

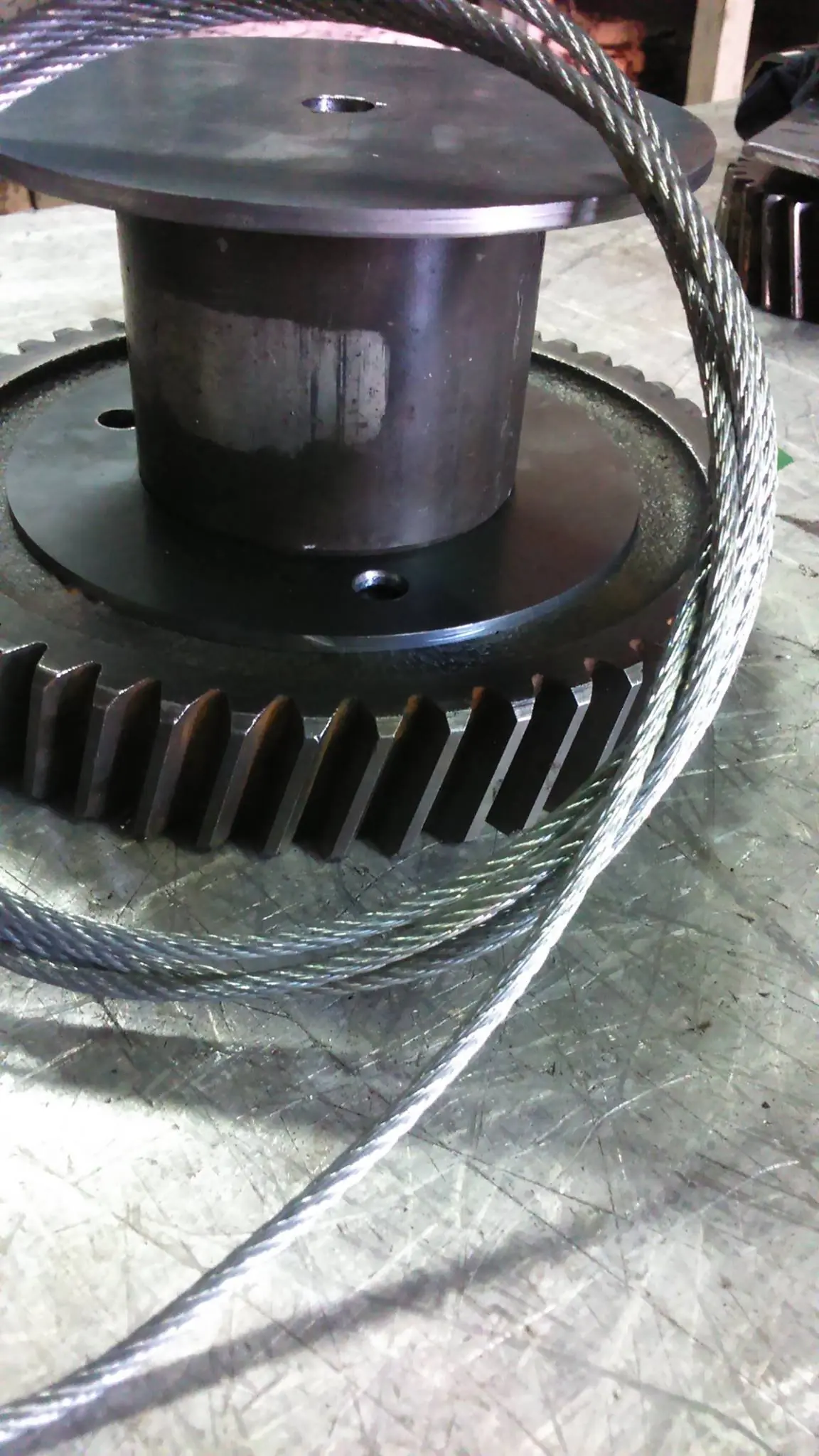

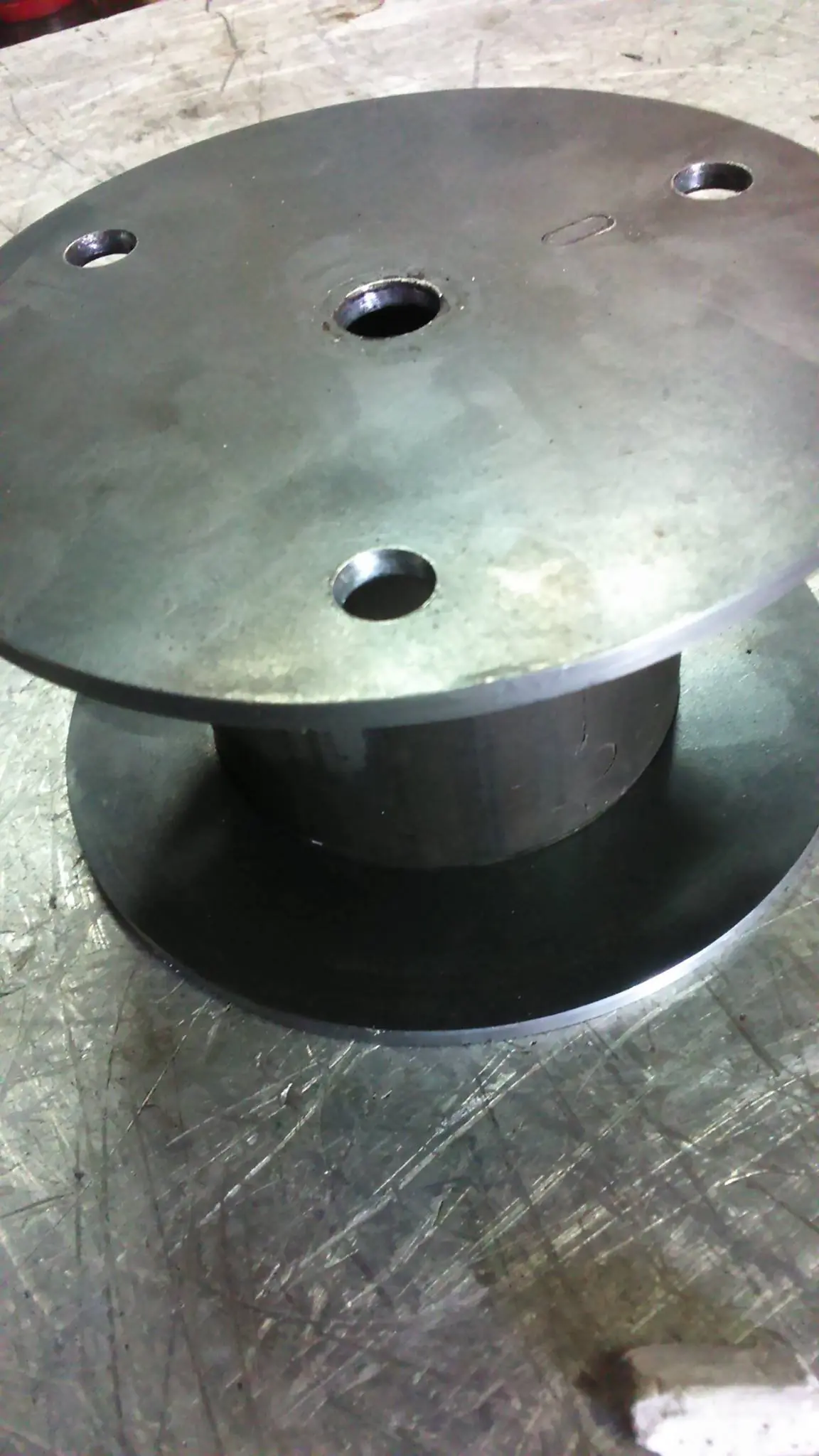

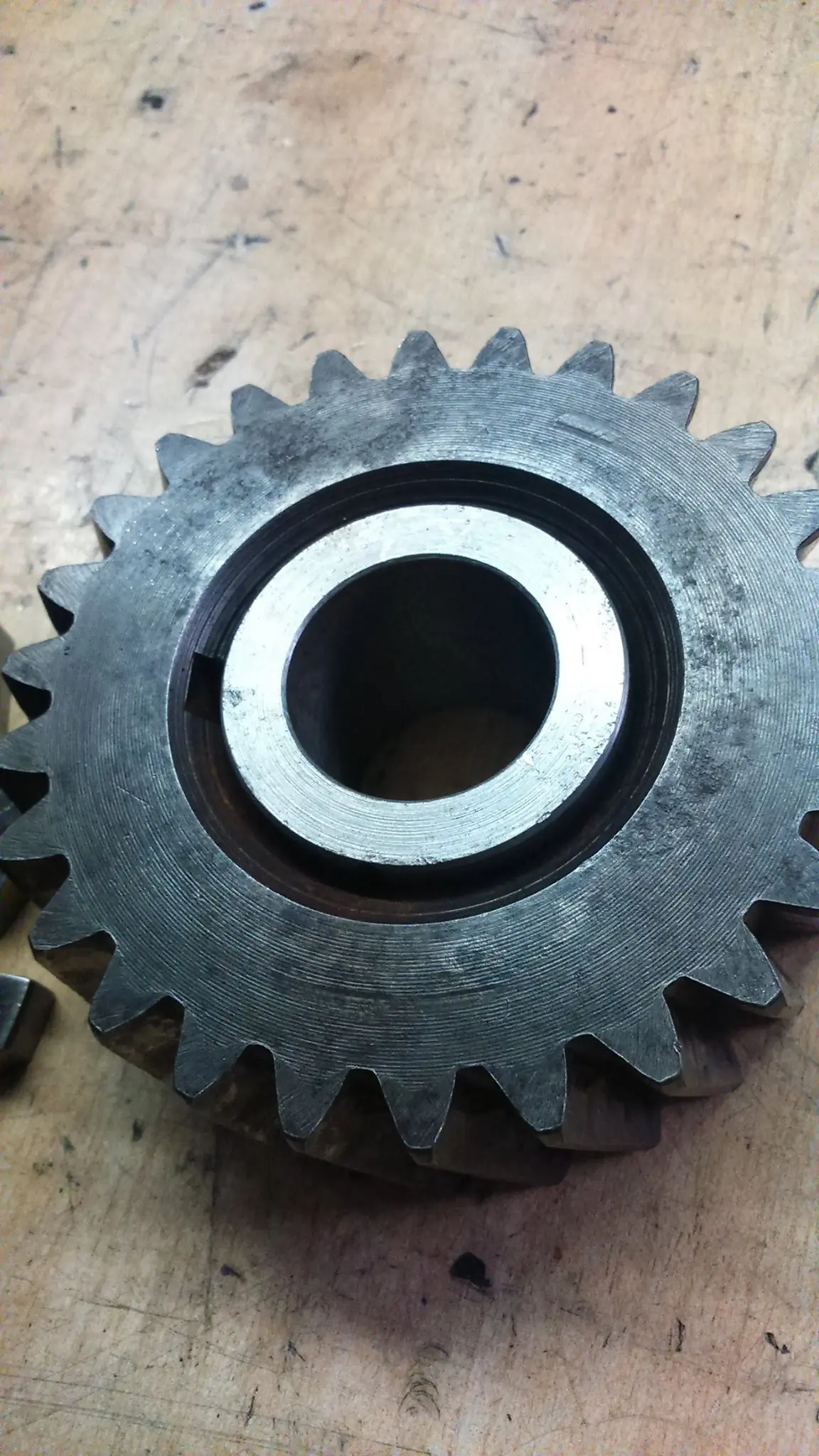

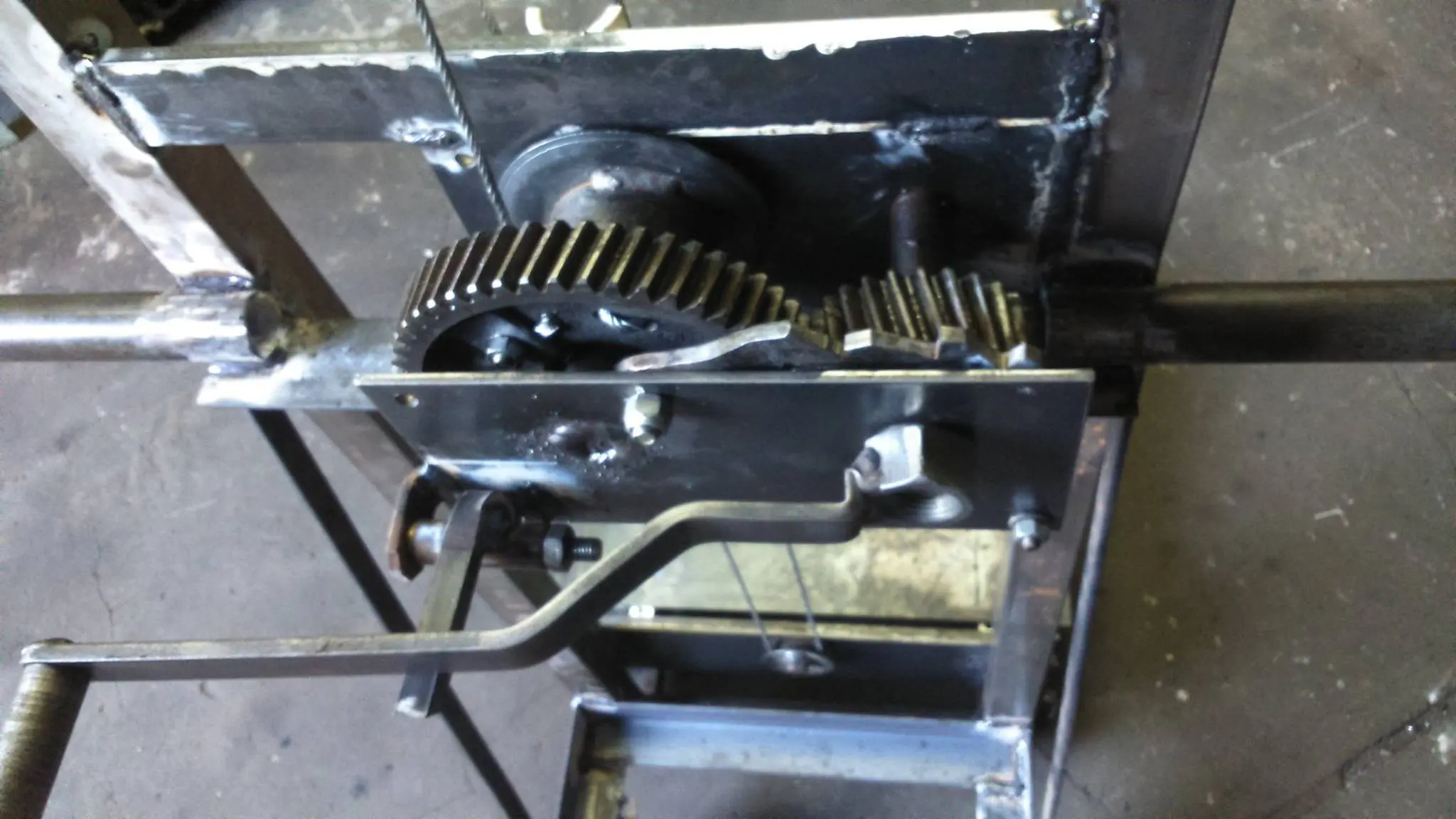

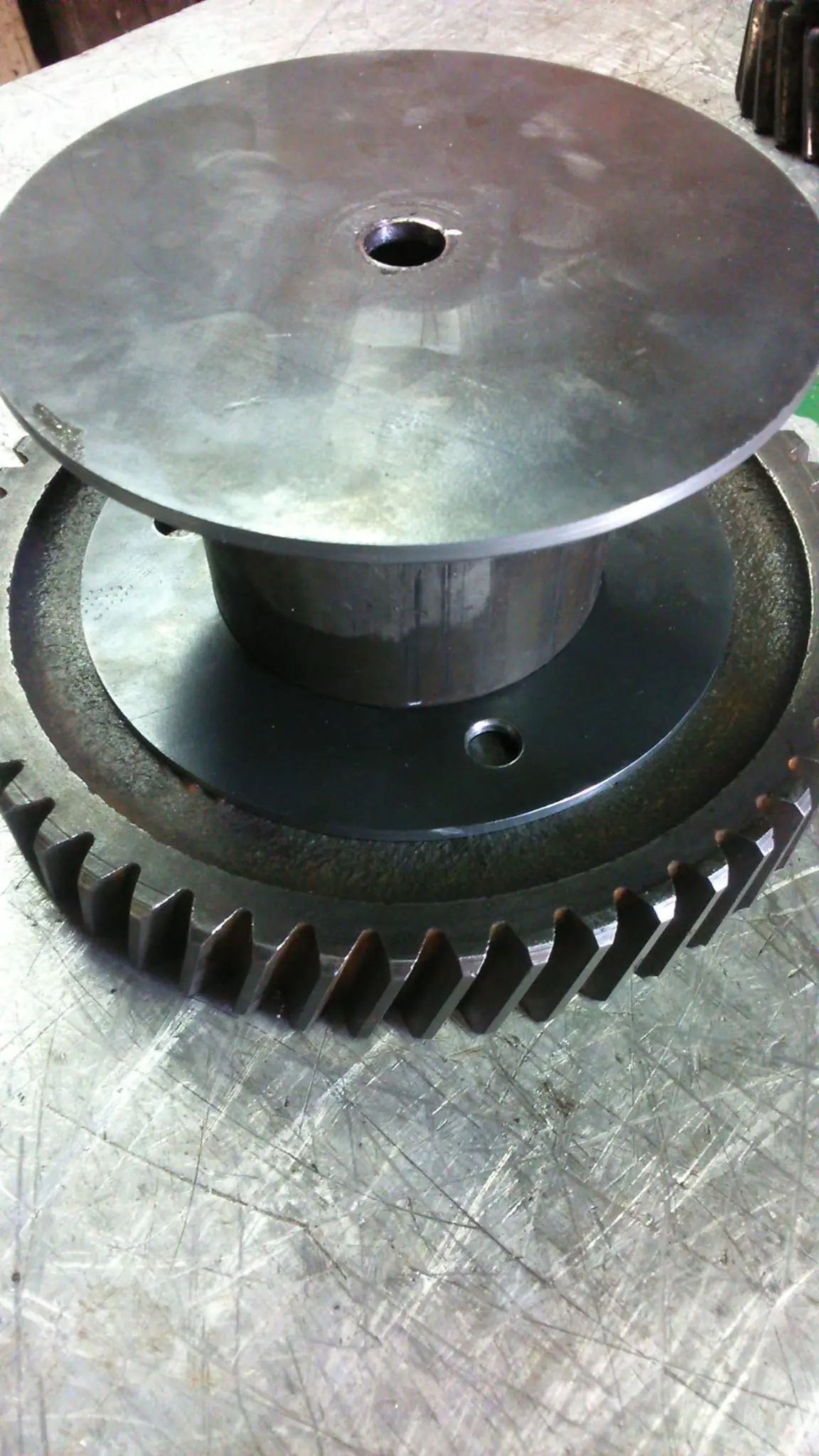

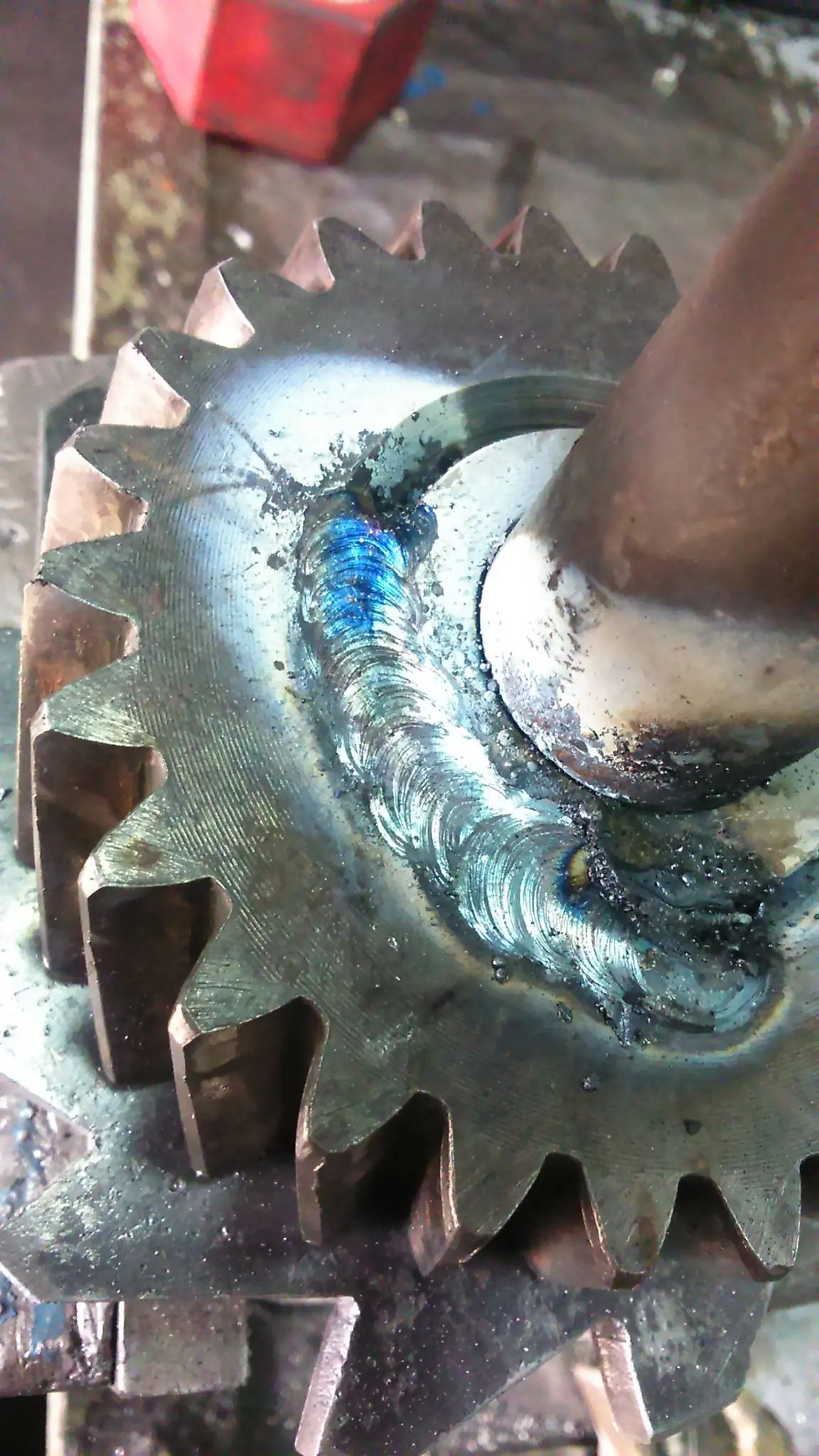

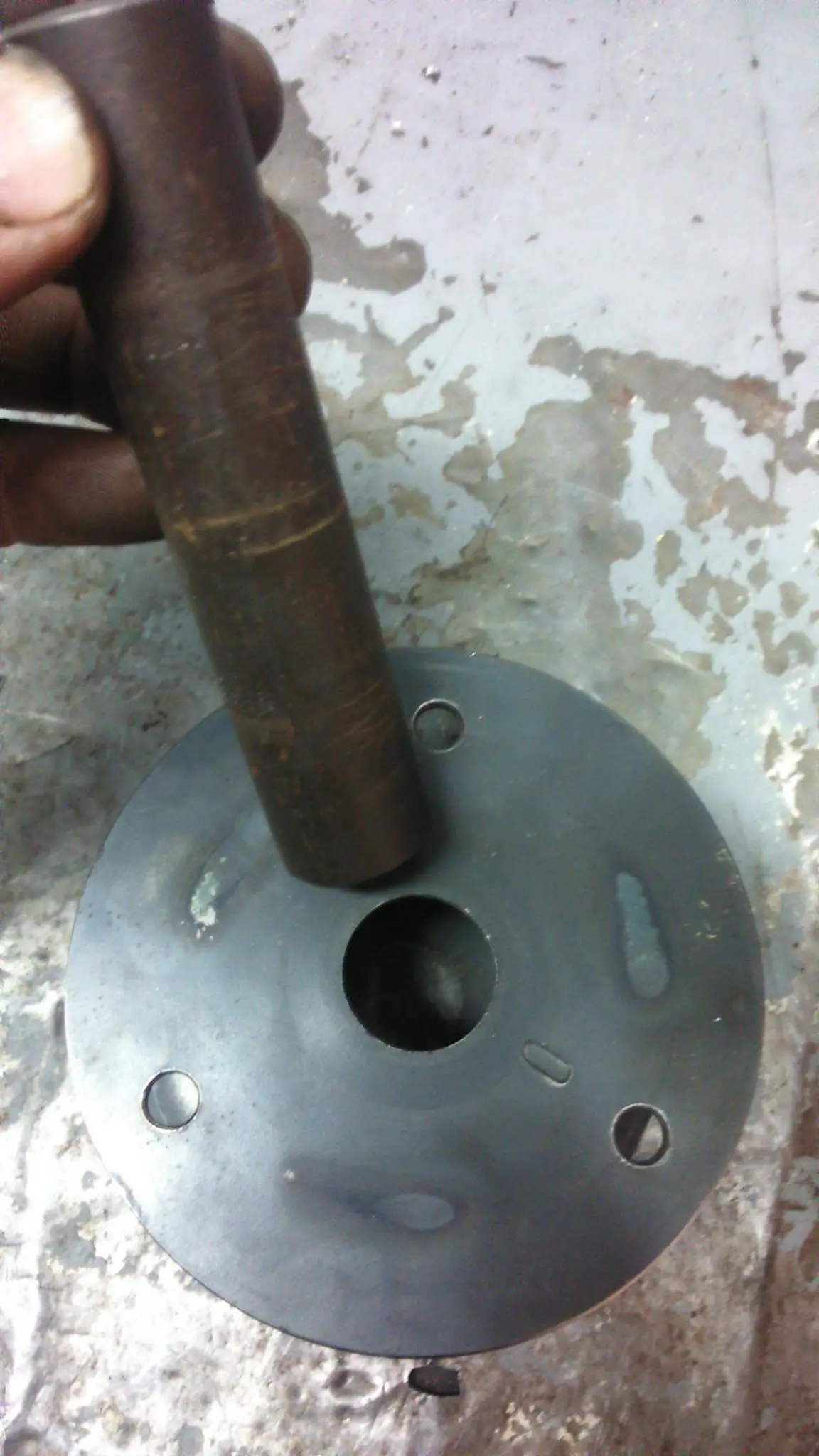

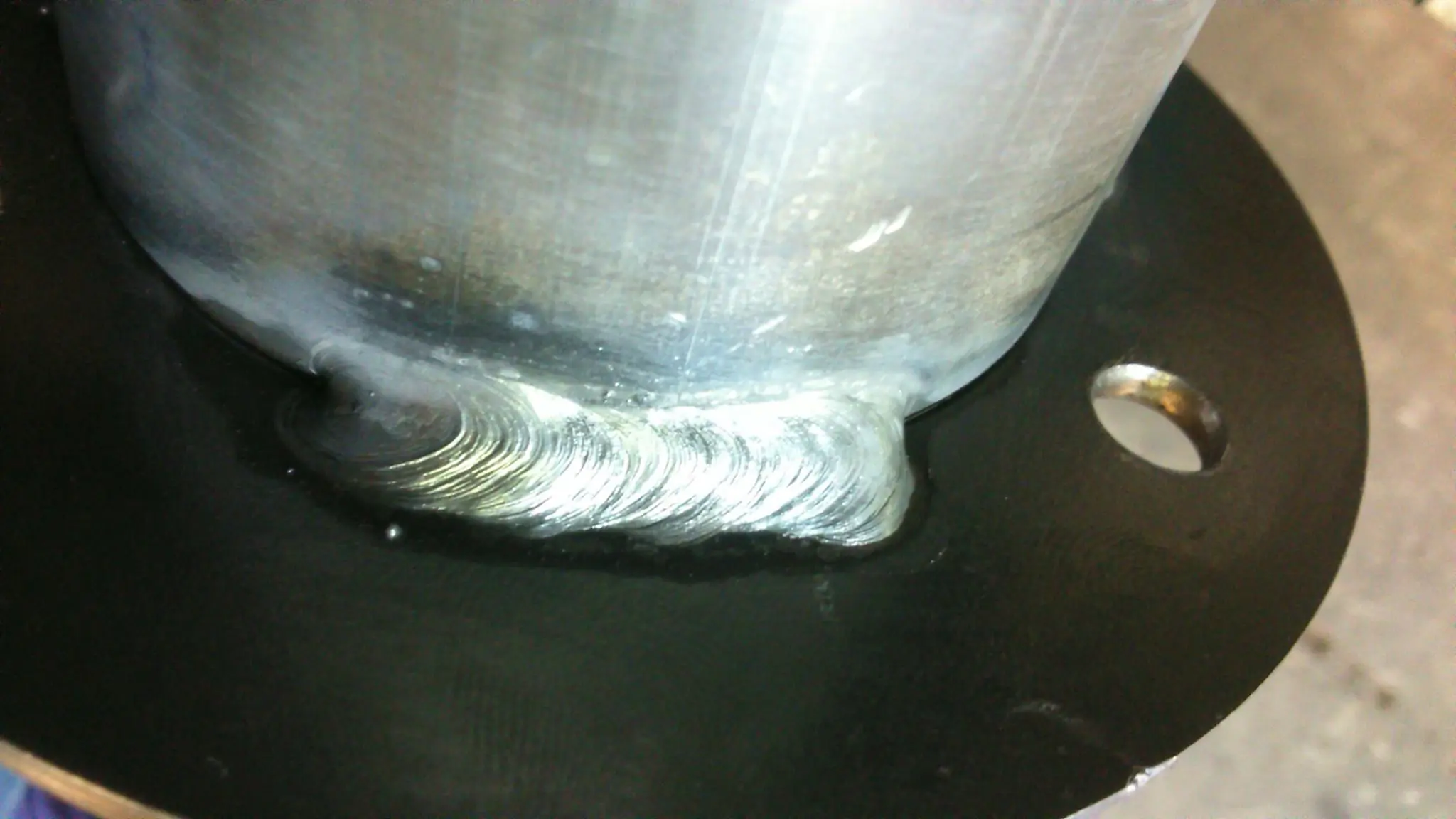

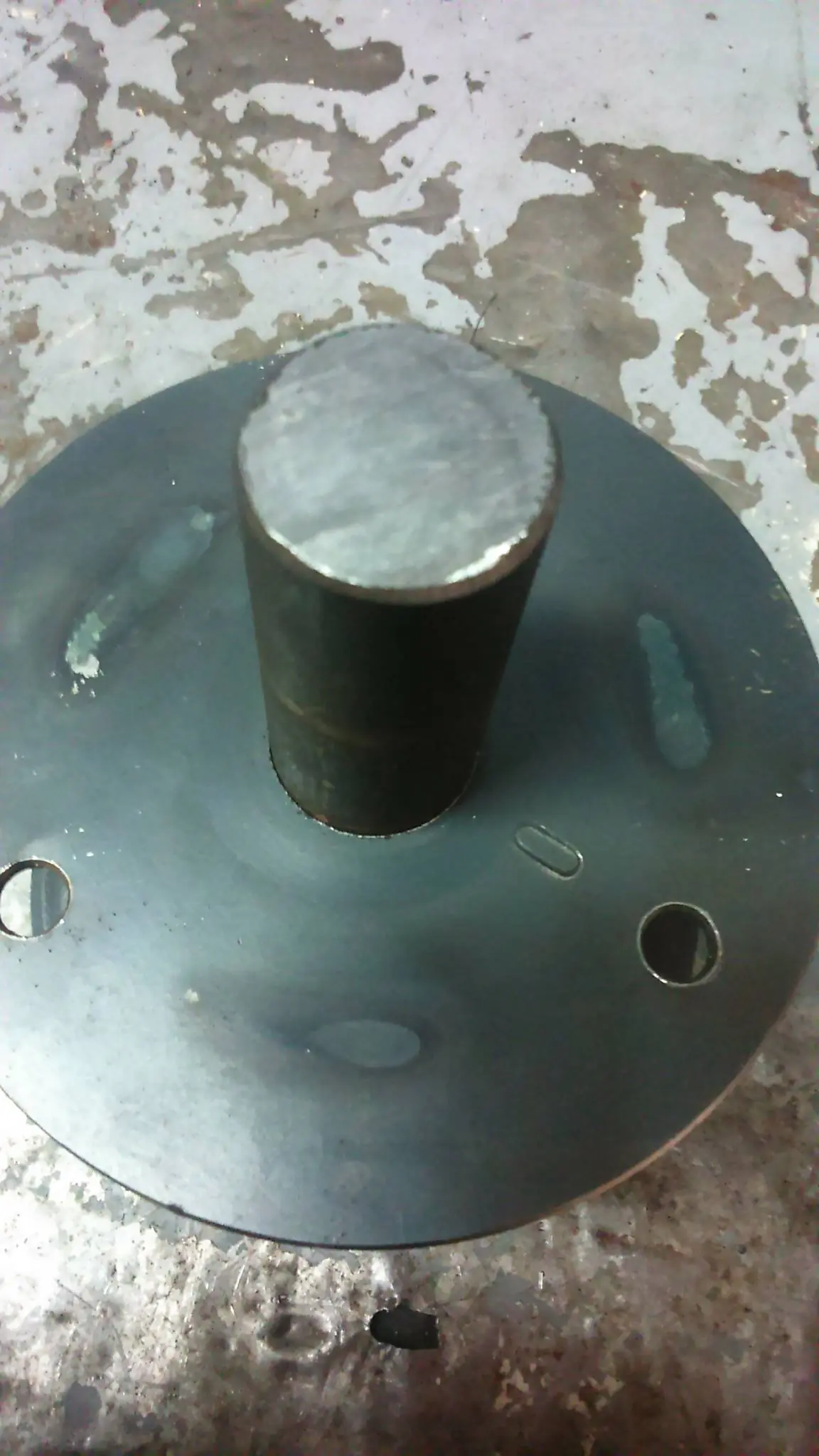

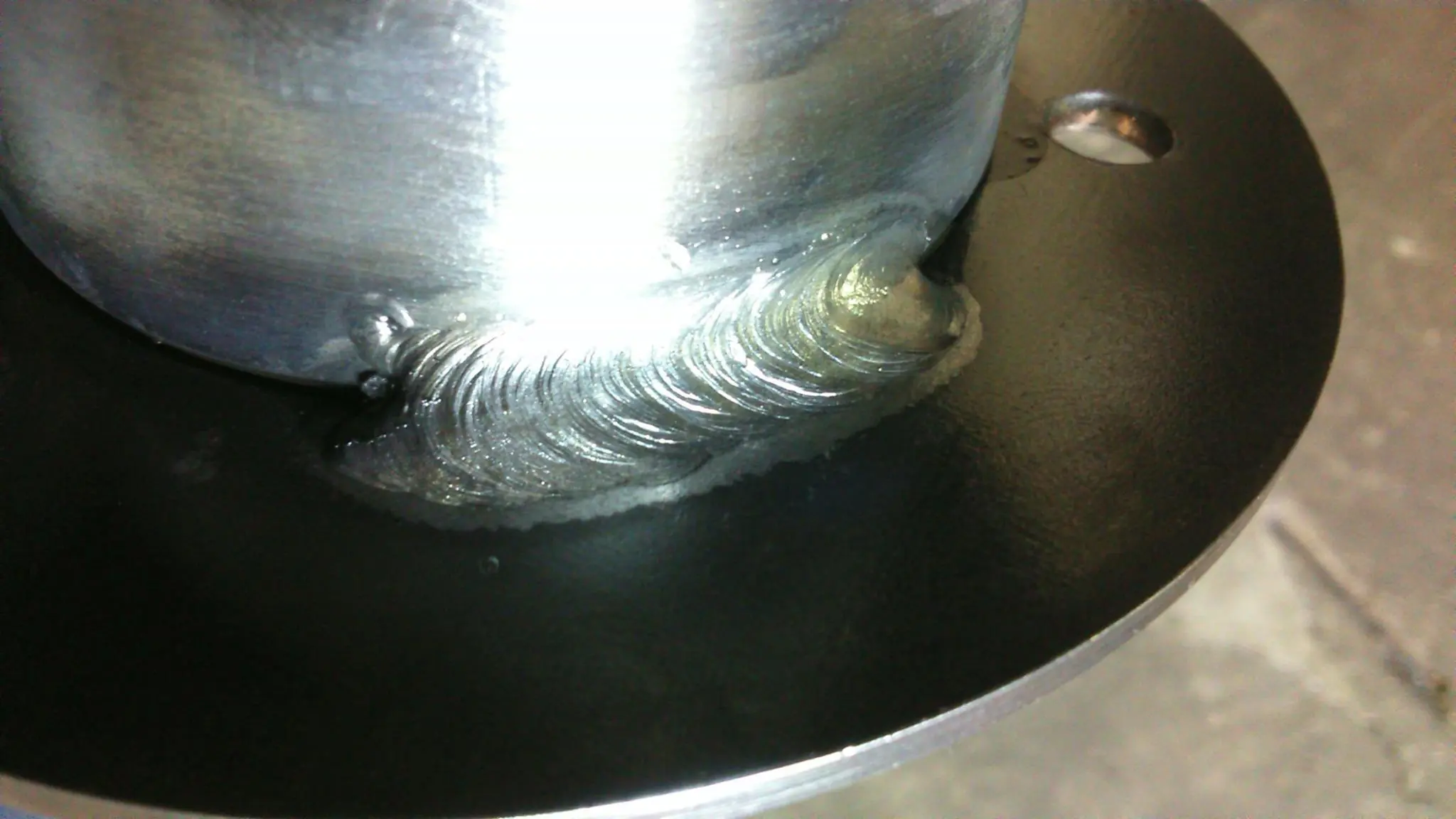

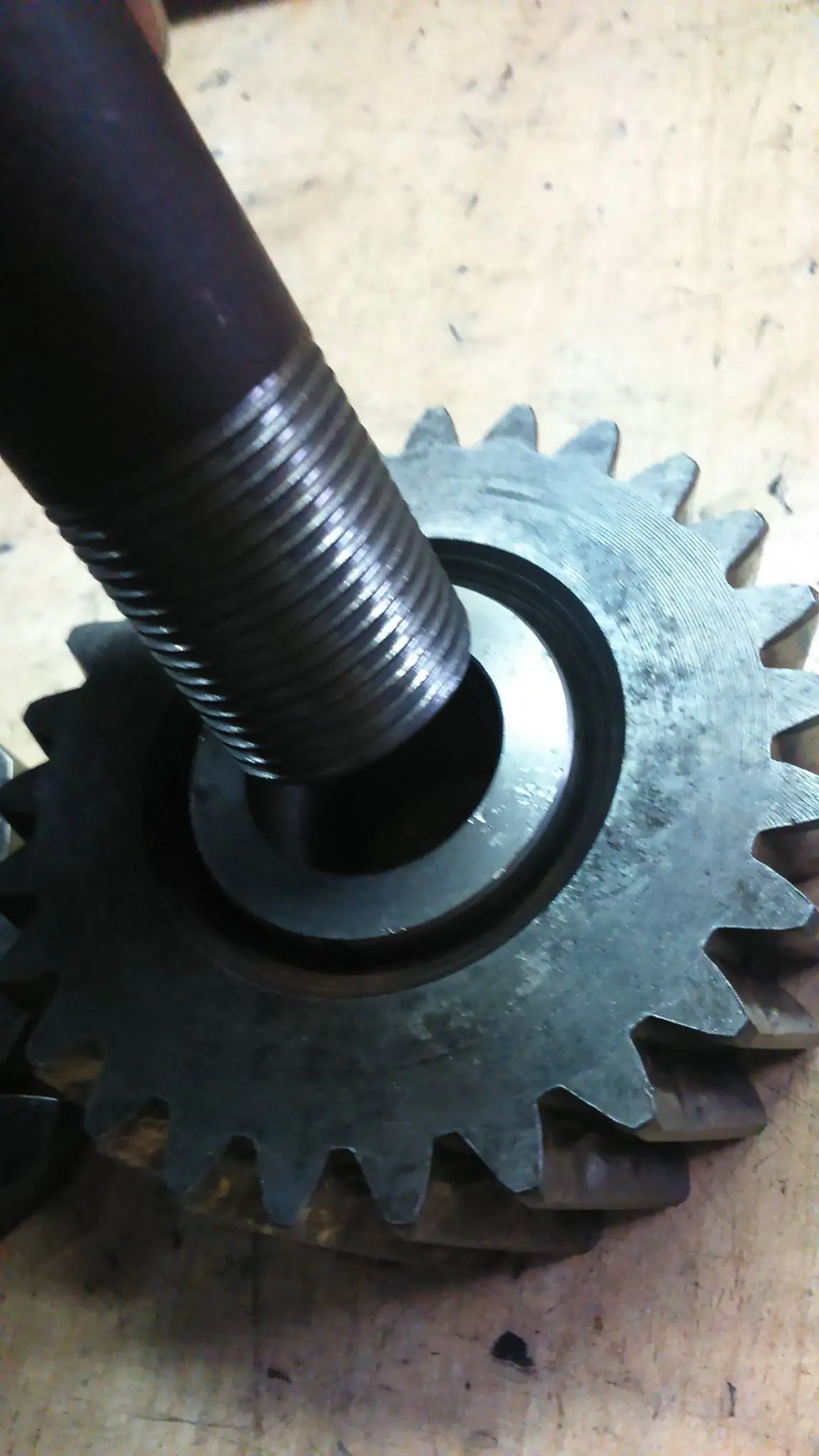

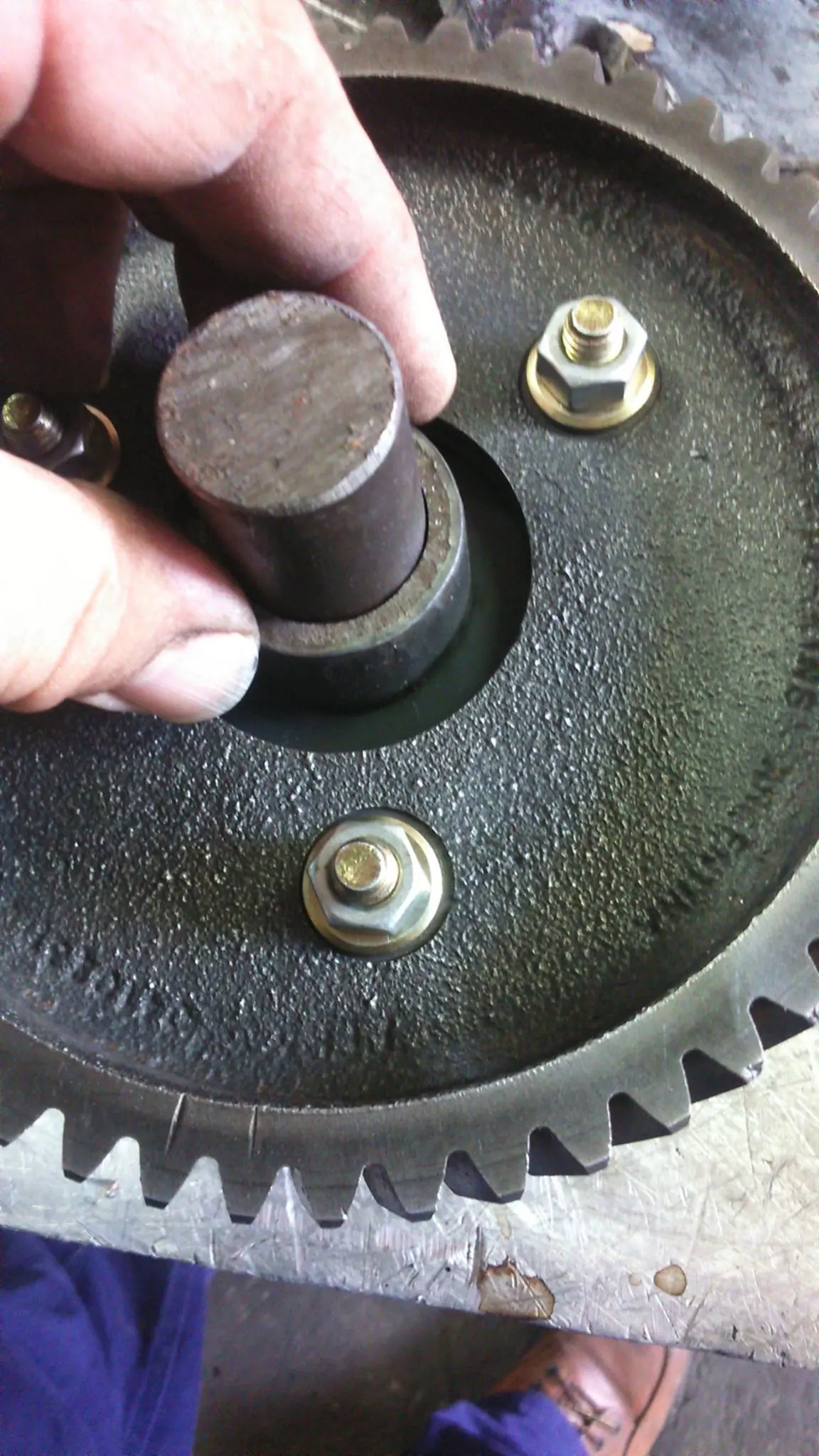

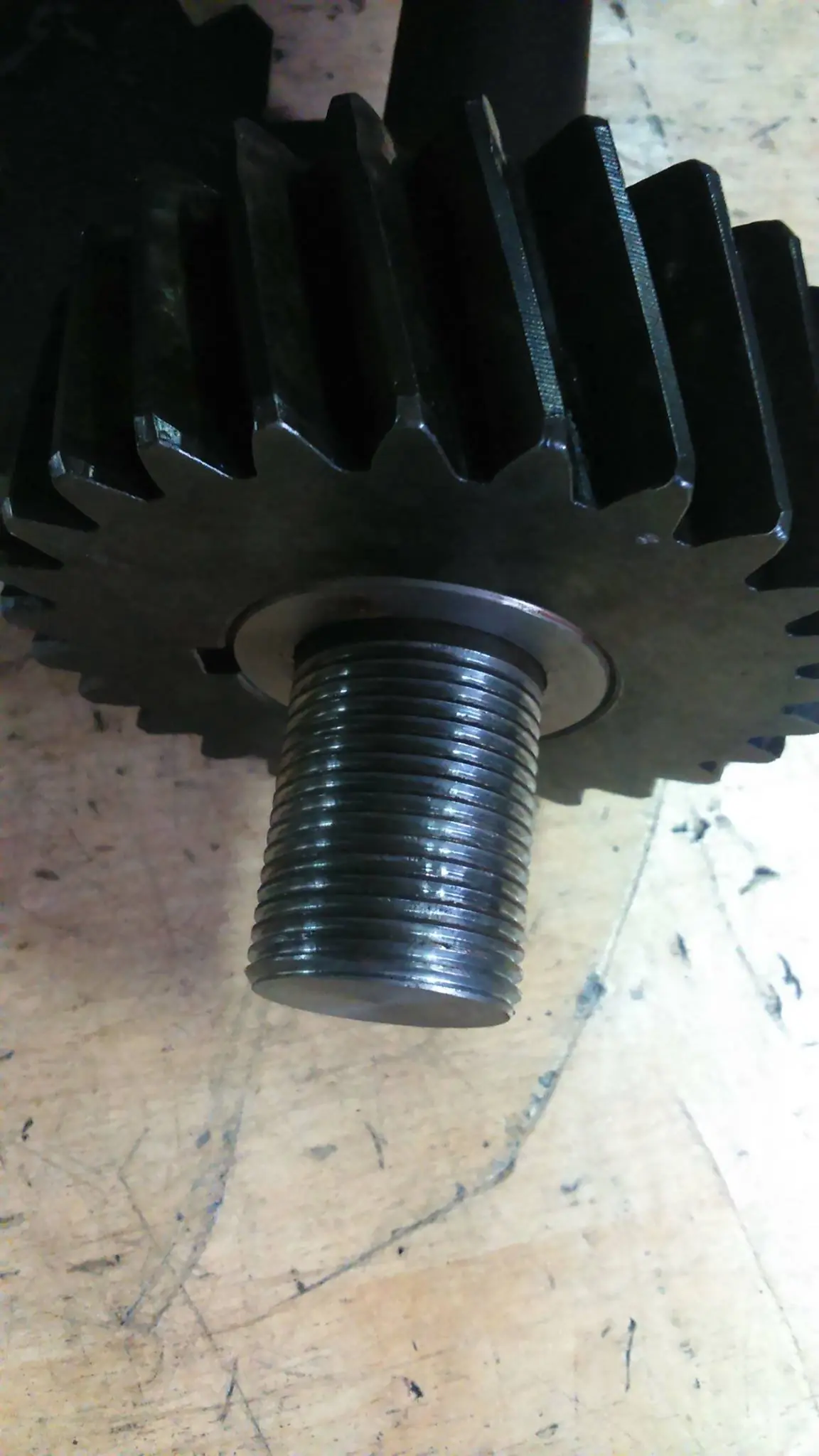

Ustedes notarán que usçe dos engranajes, que no son mas que un par de engranajes viejos de un motor Perkins 4203 pf. en donde el engranaje del cigueñal sería el principal y el de la leva, (que llevará un cilindro ) hará de secundario en donde se arrollará el alambre de acero.

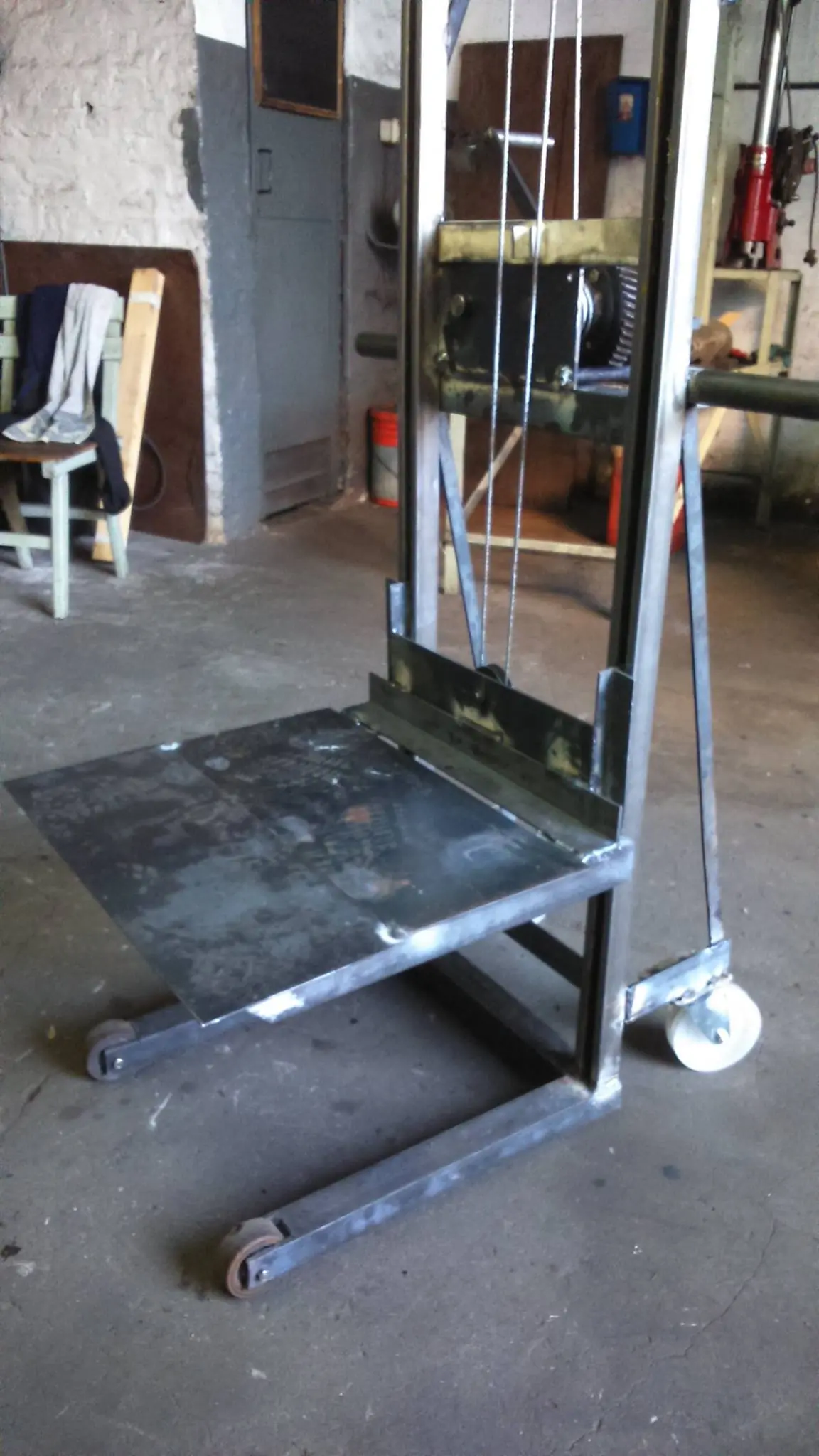

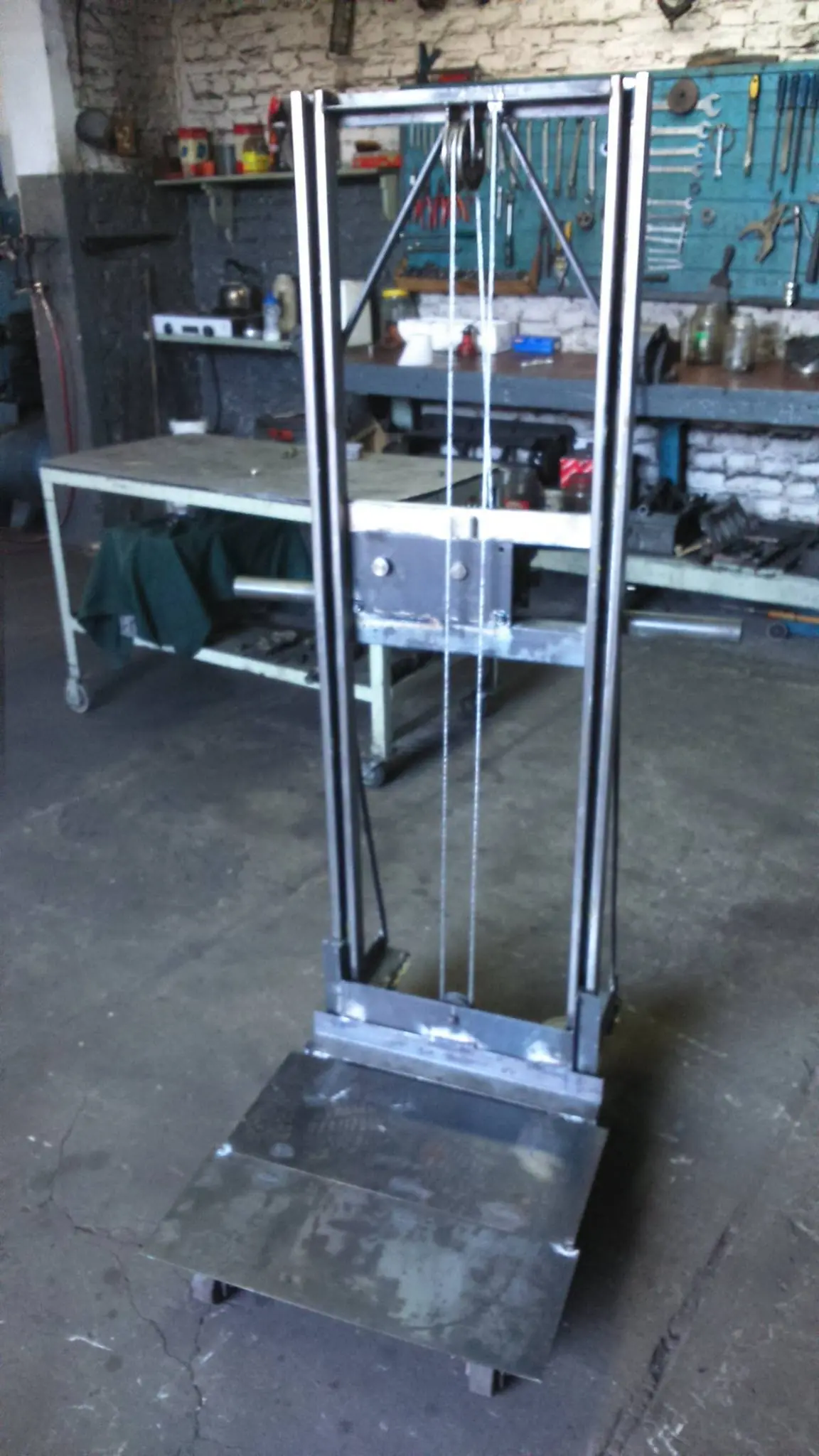

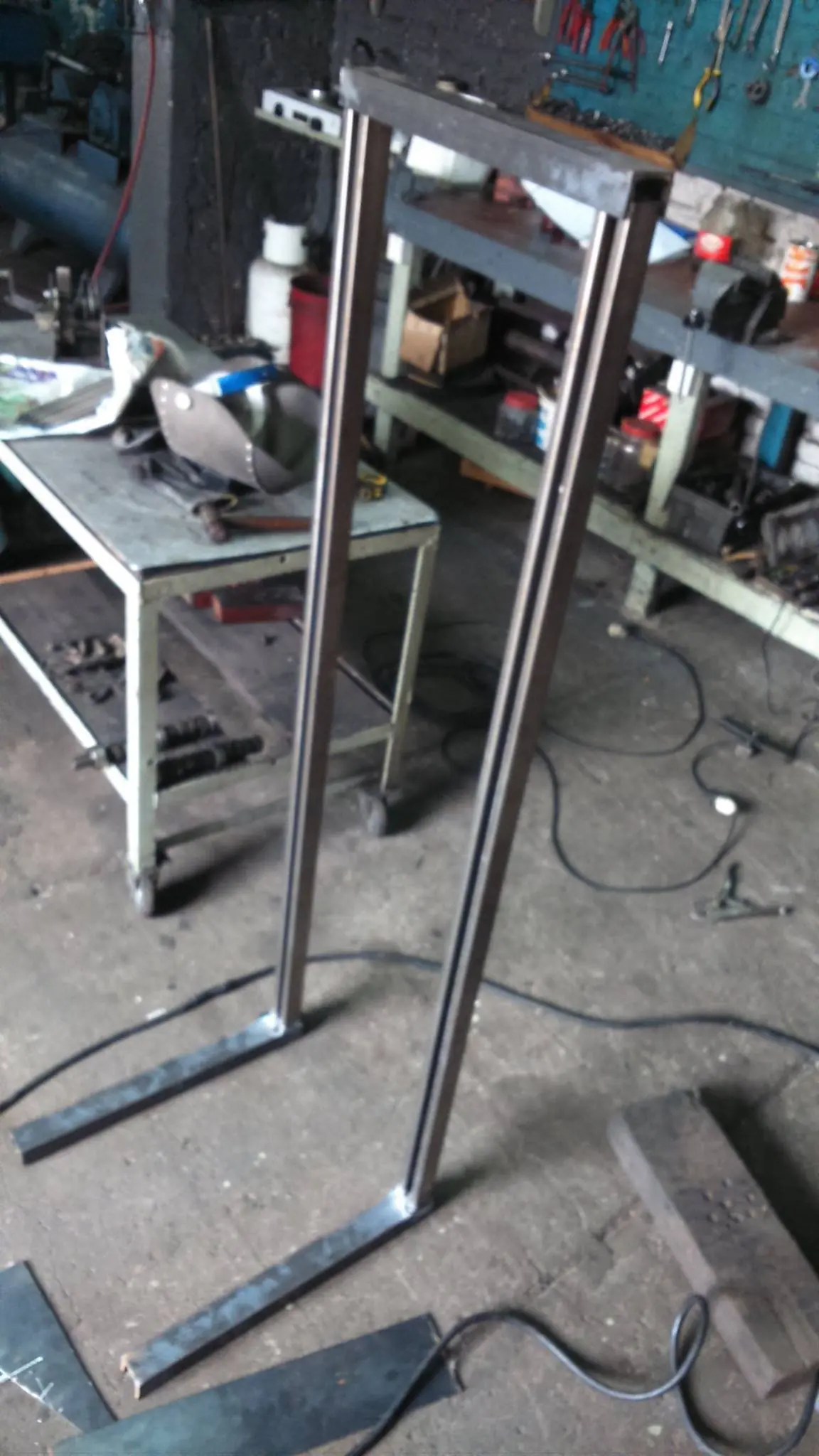

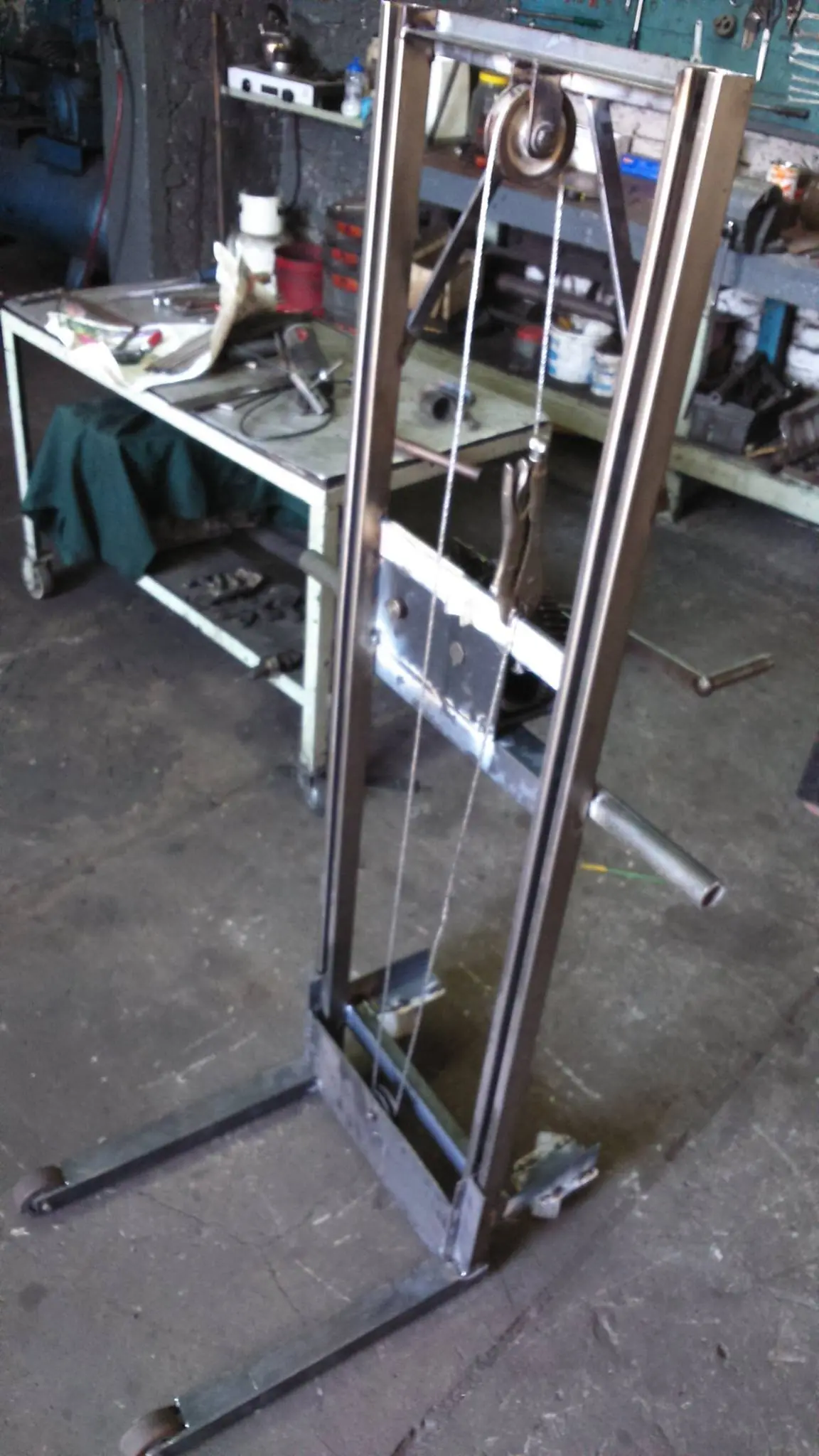

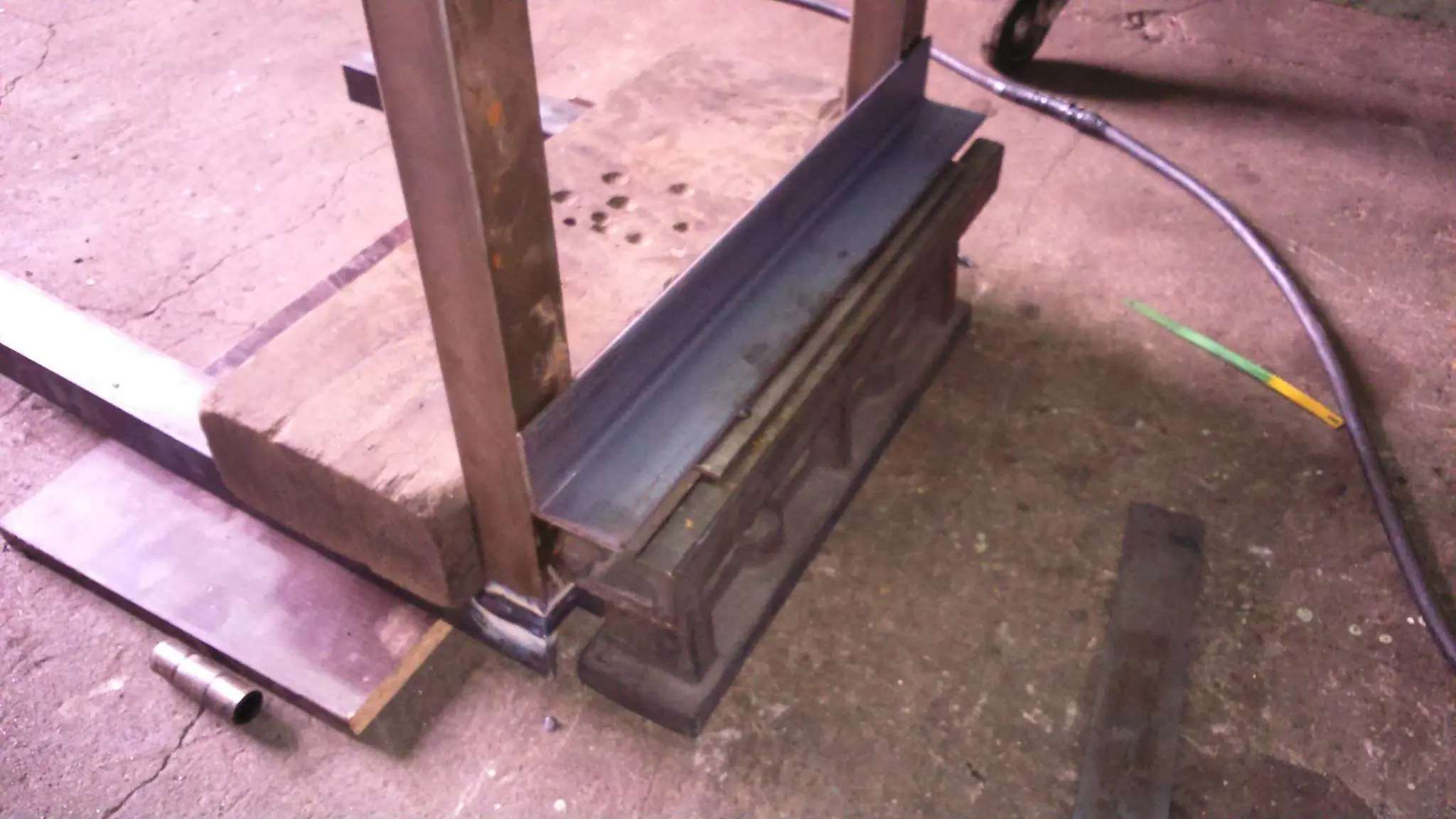

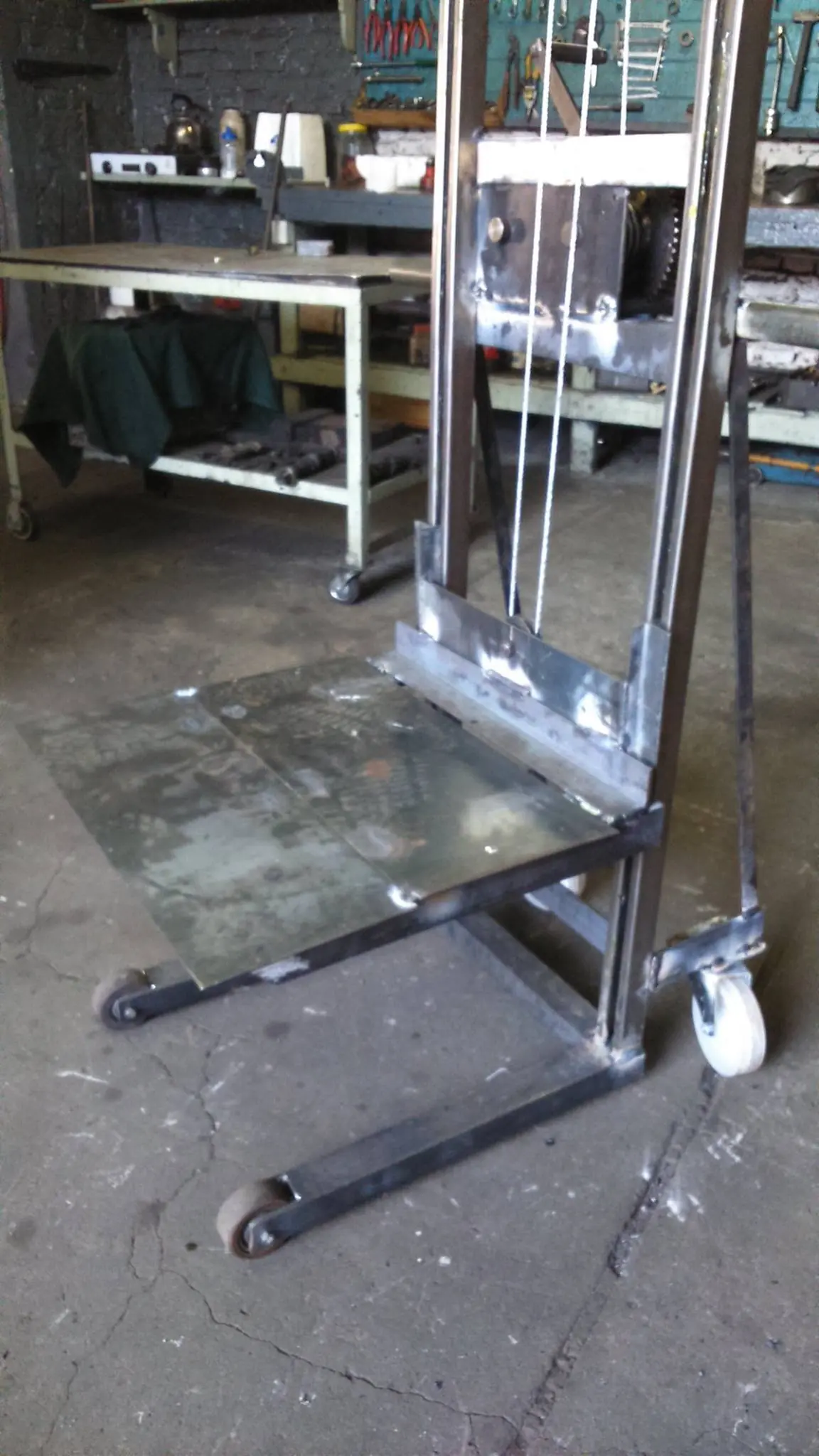

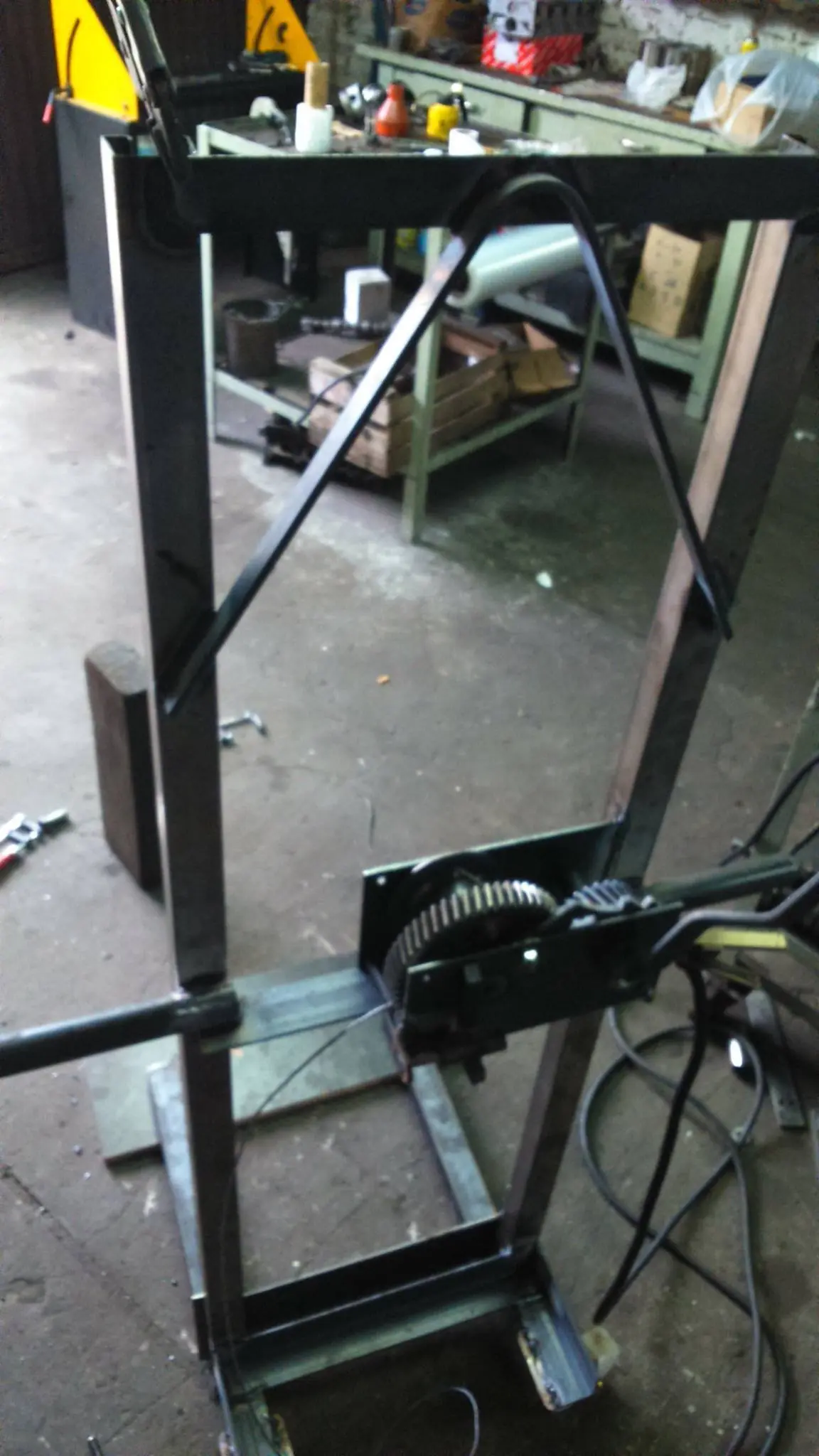

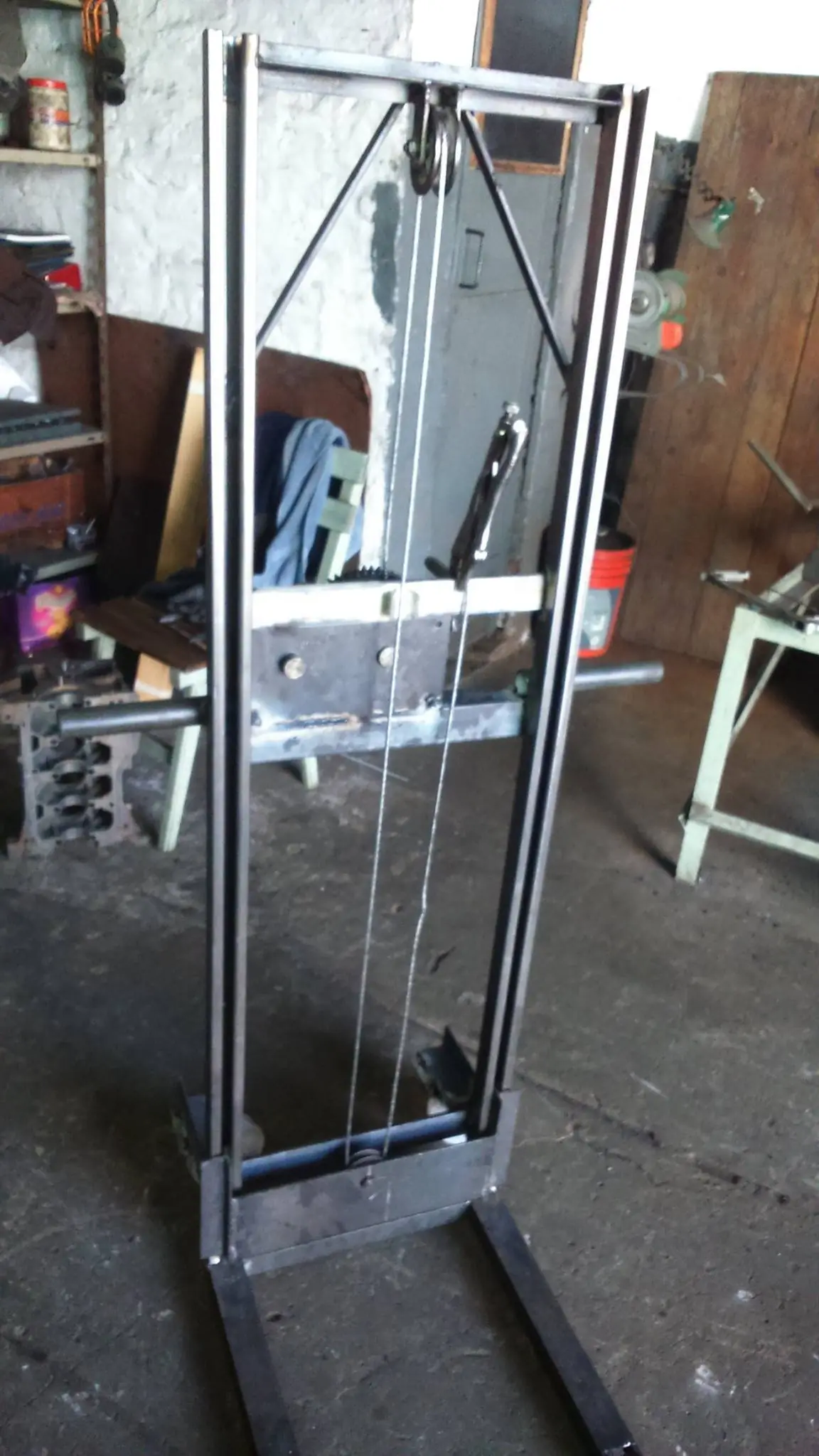

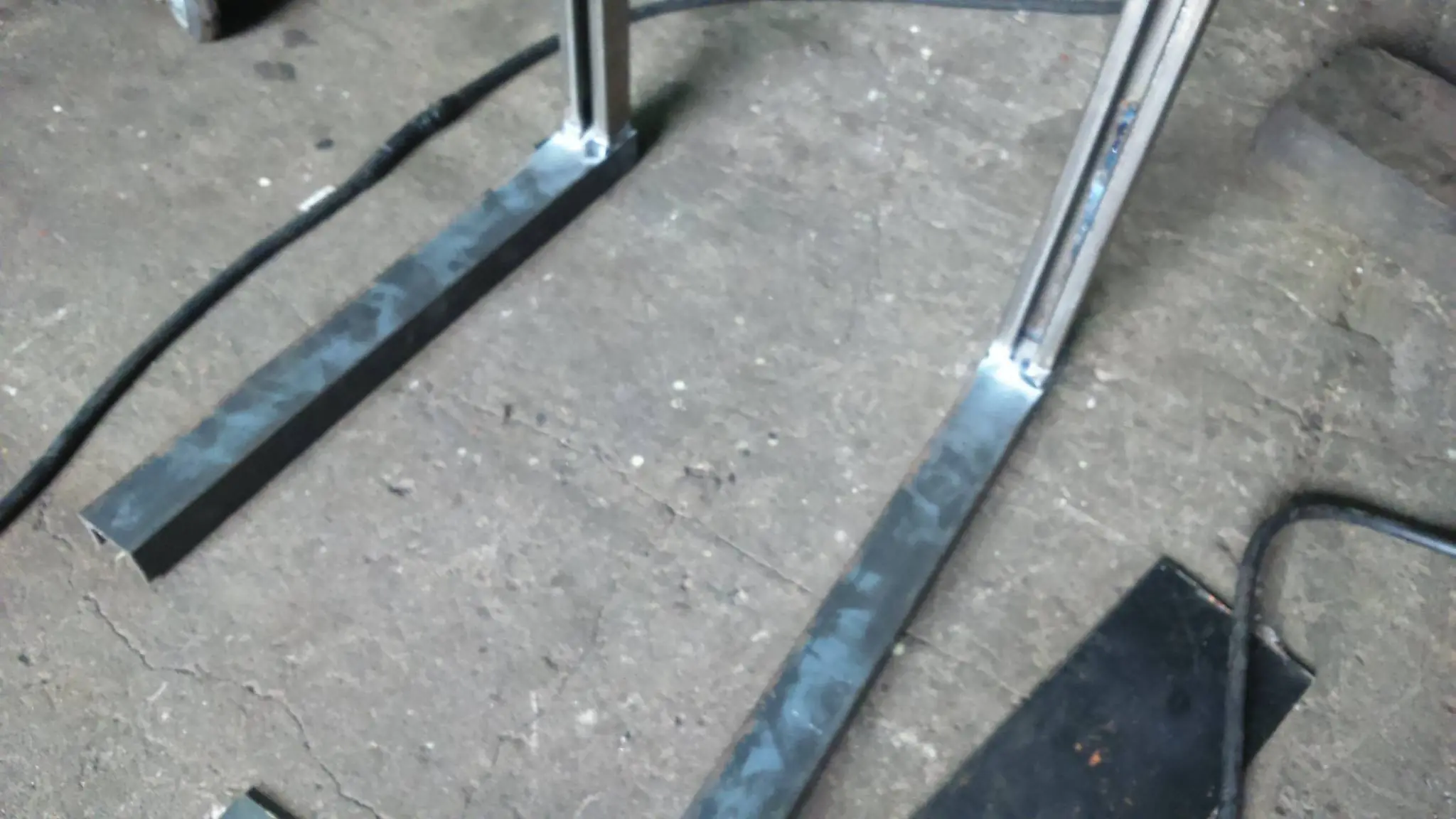

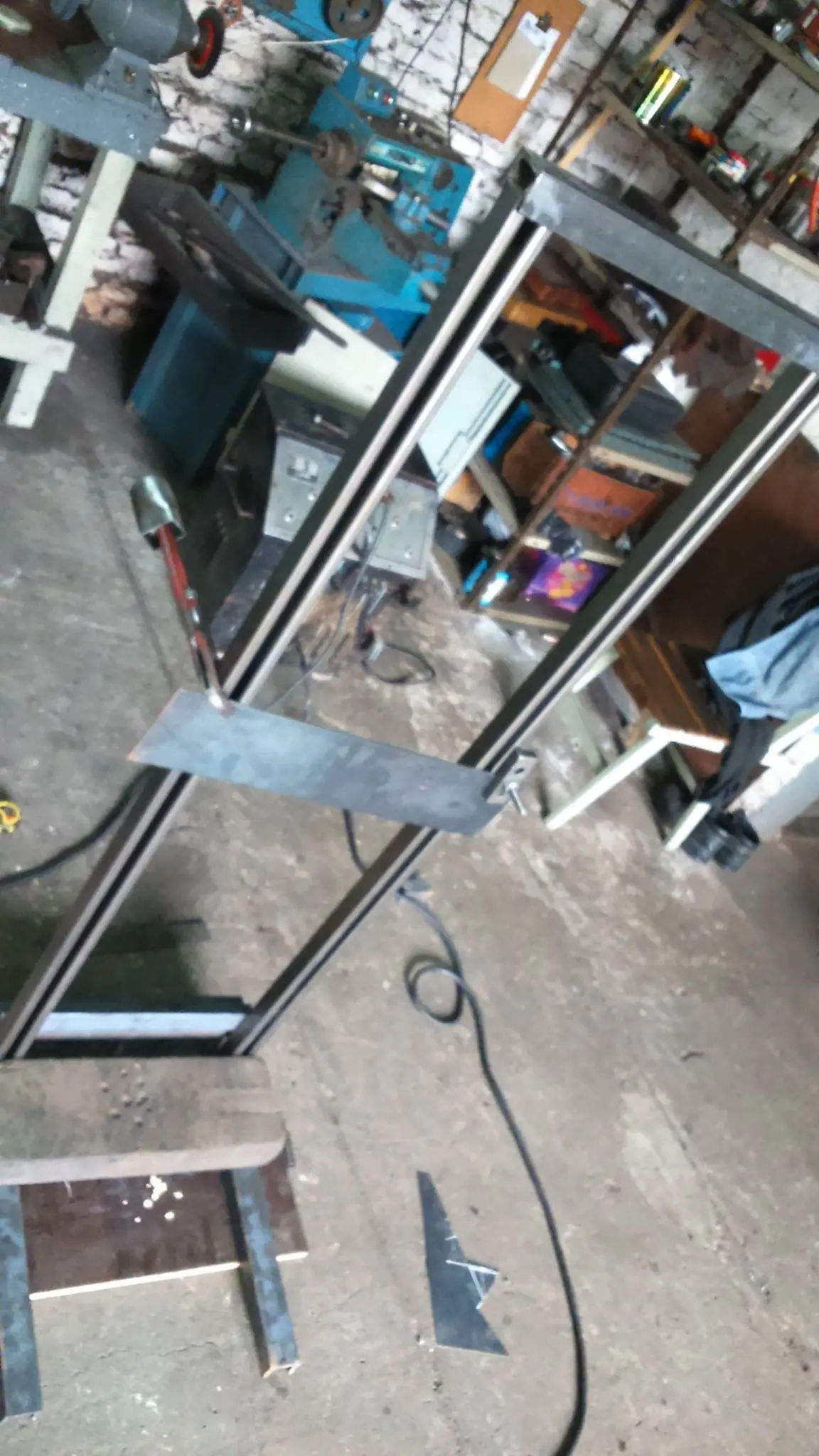

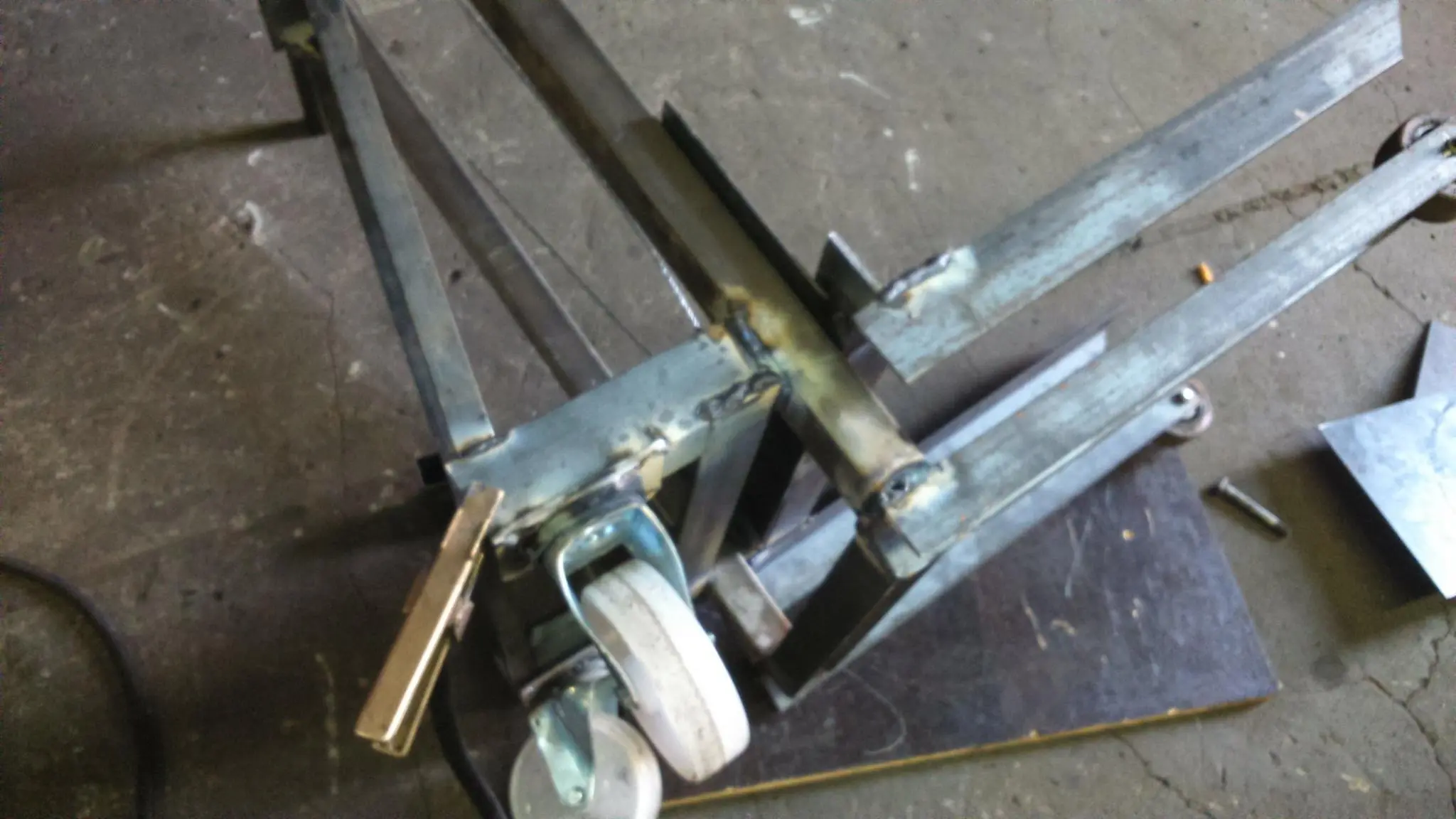

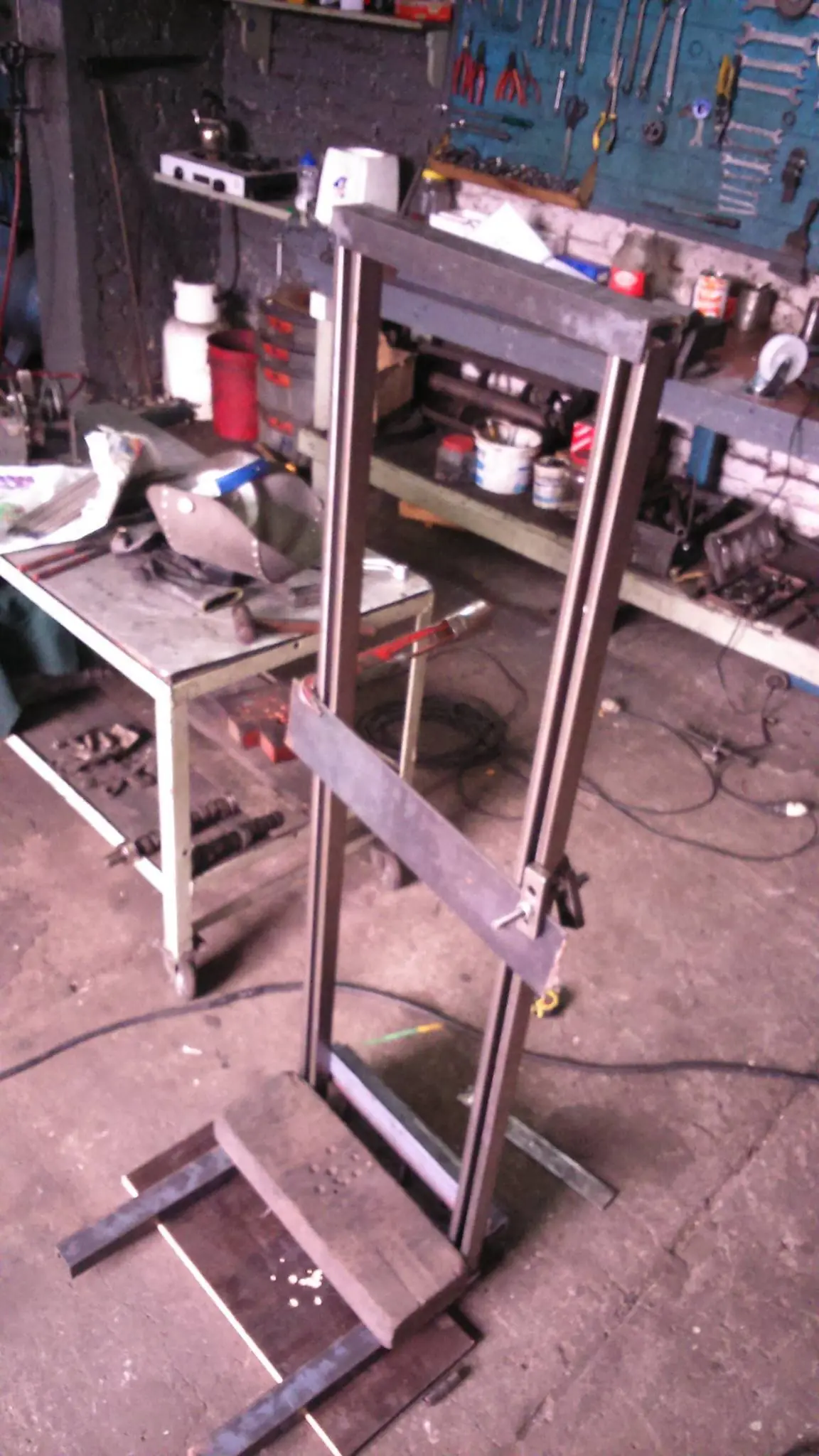

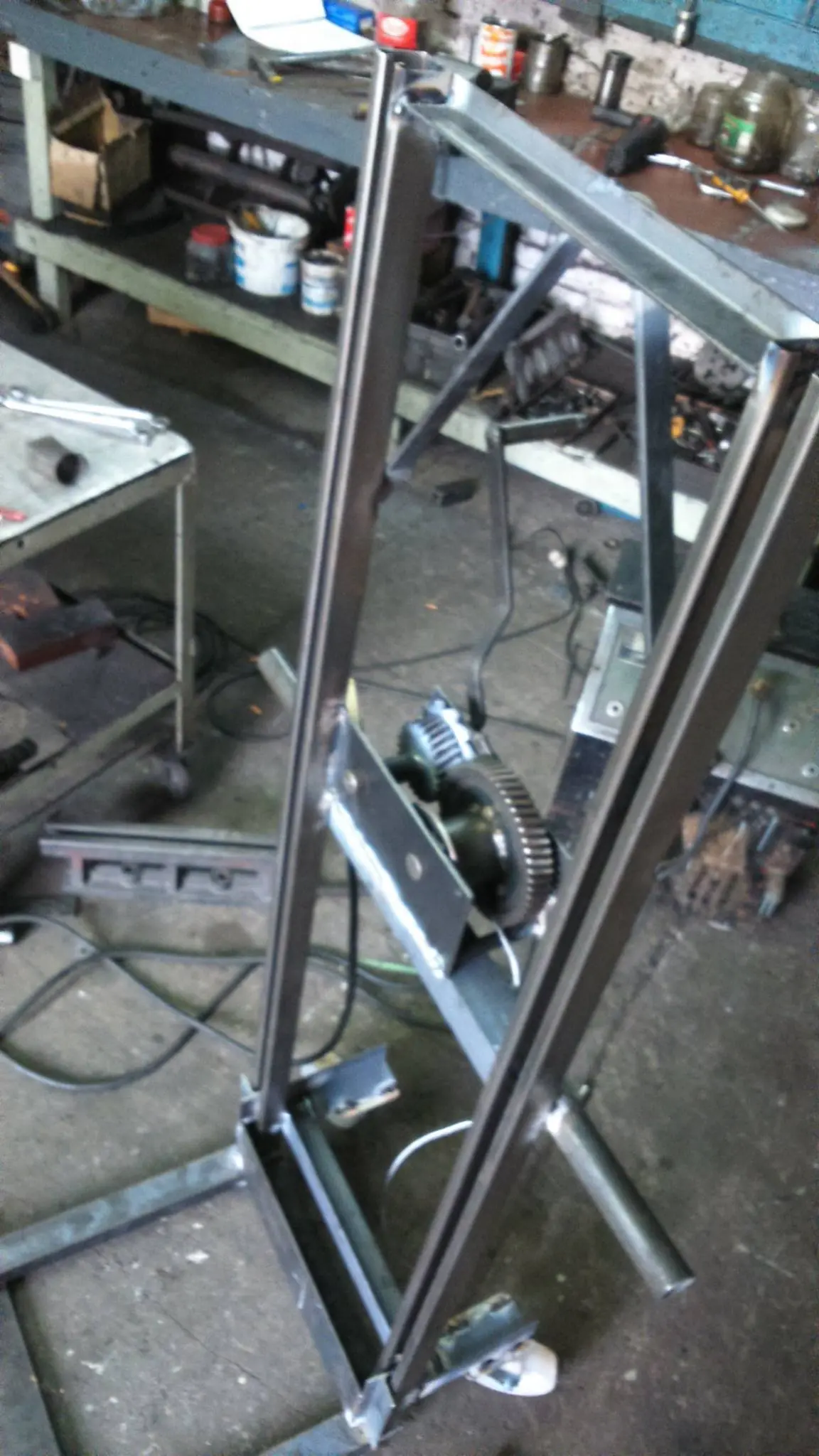

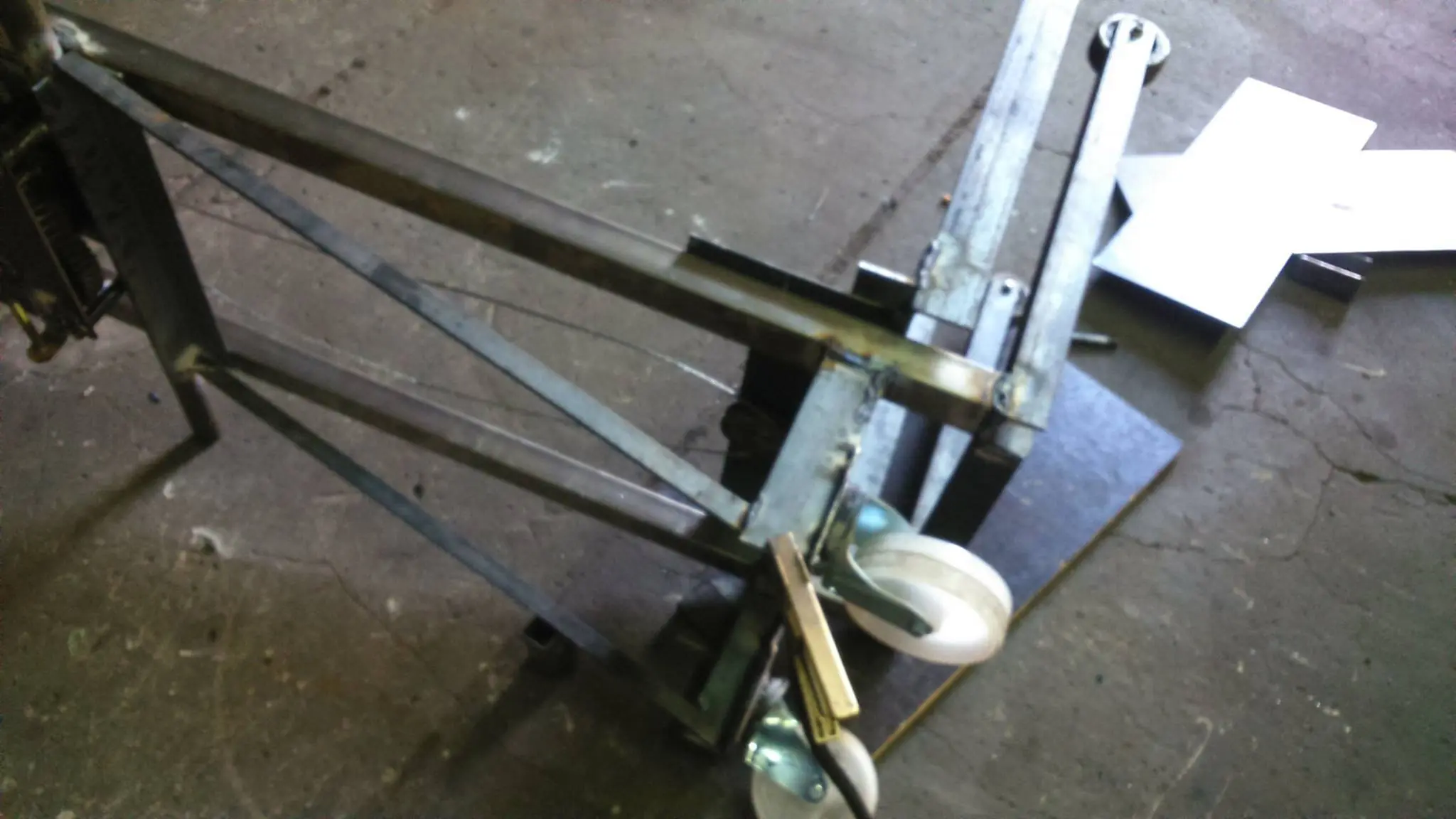

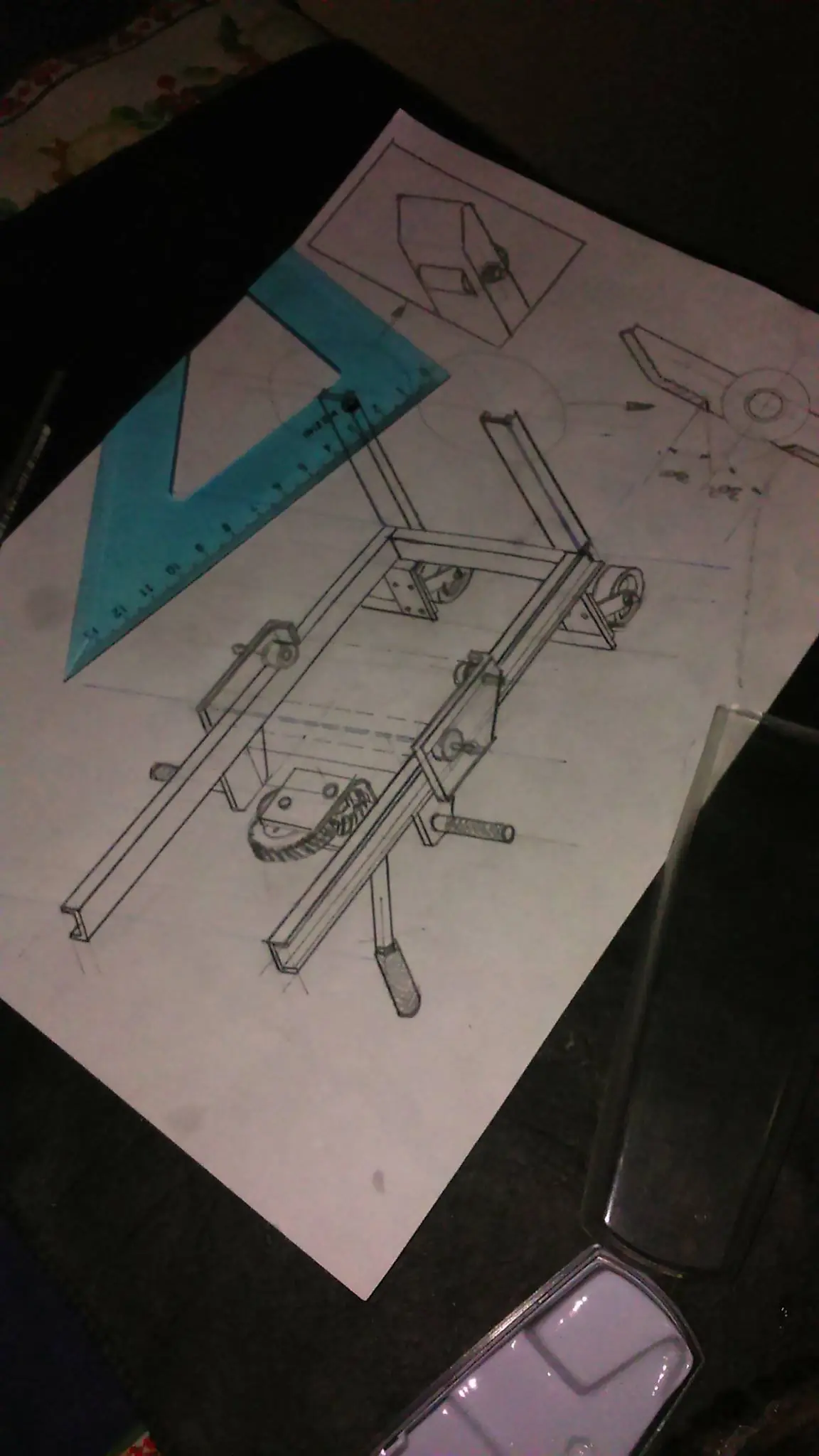

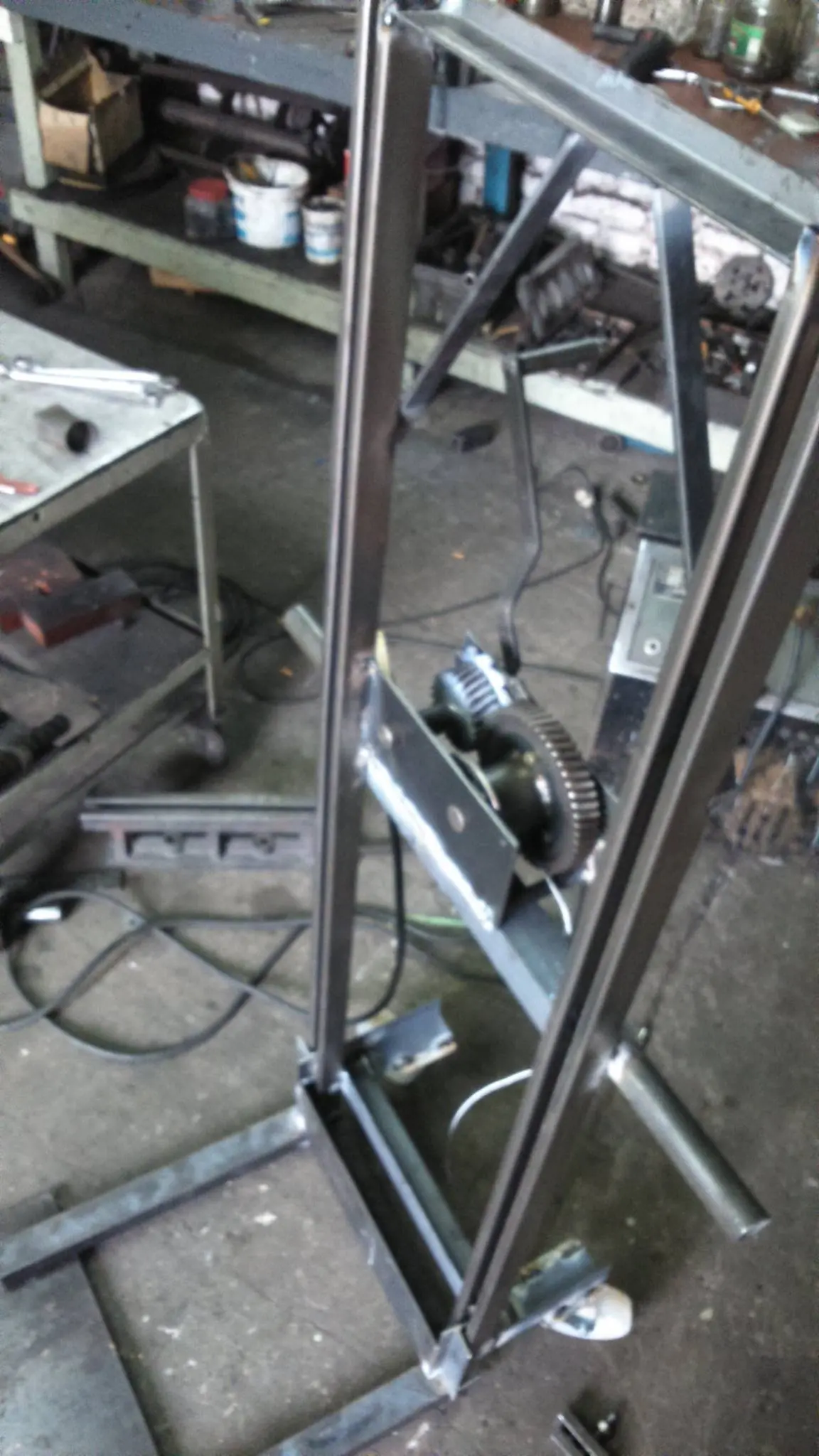

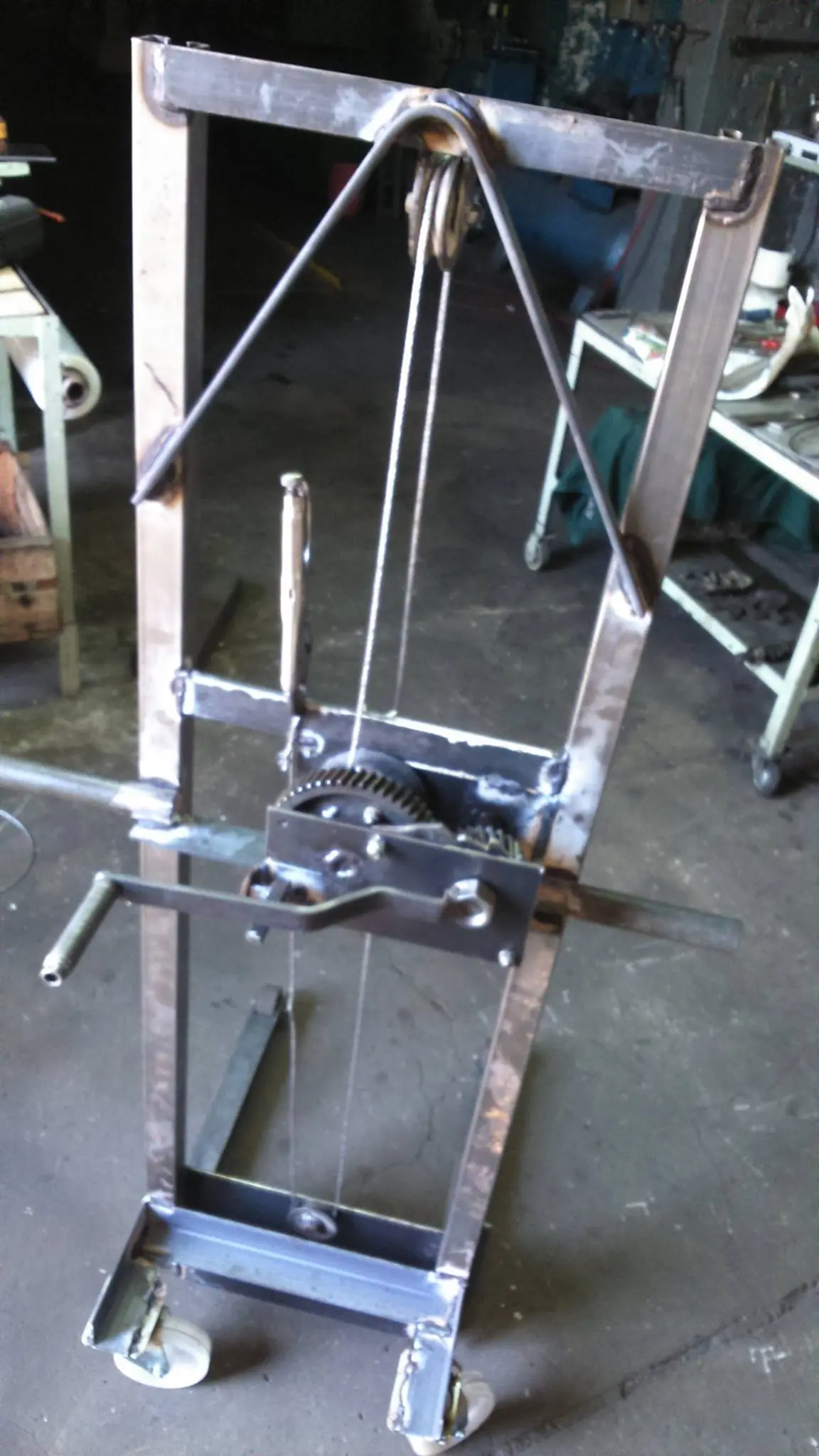

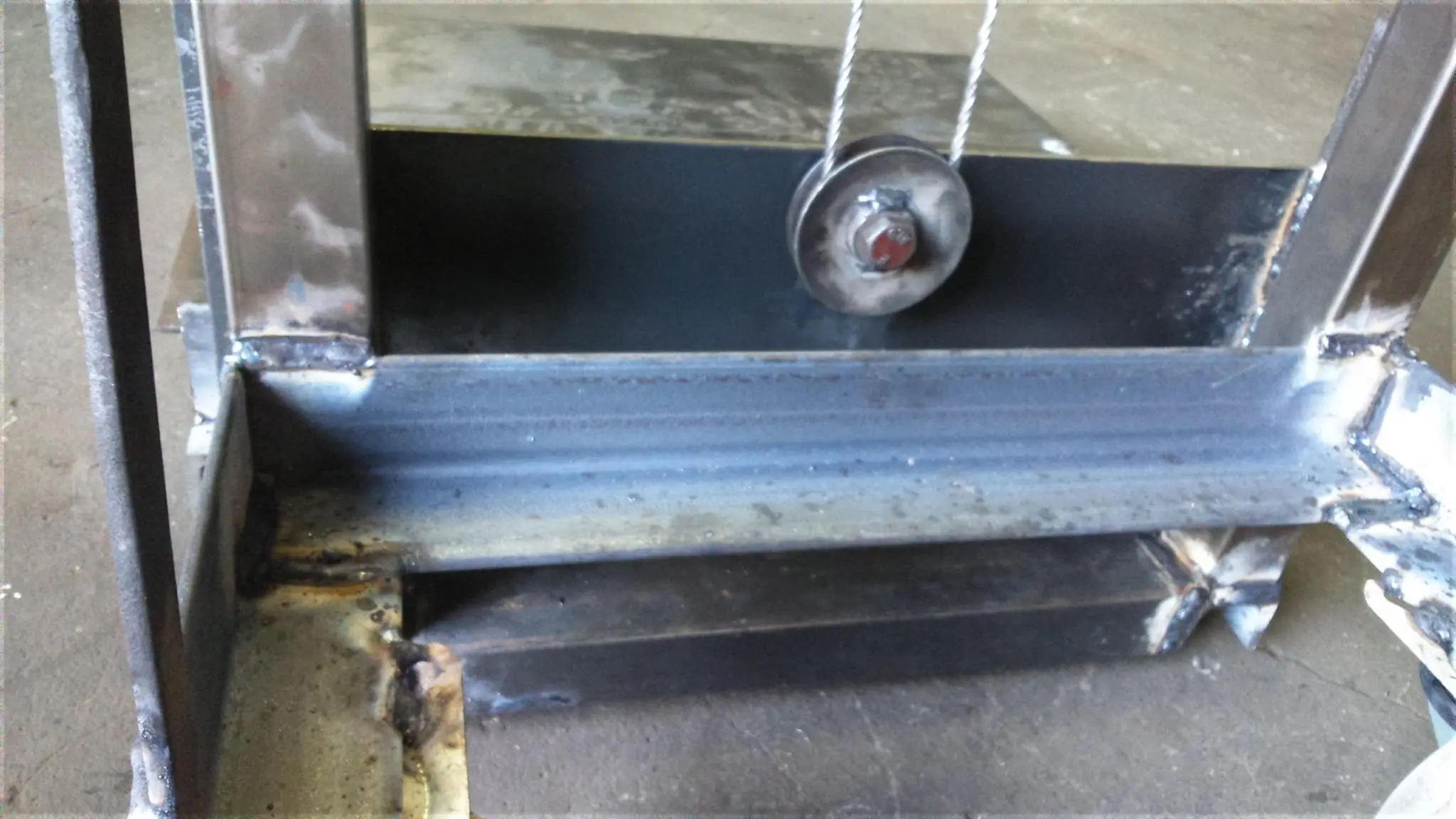

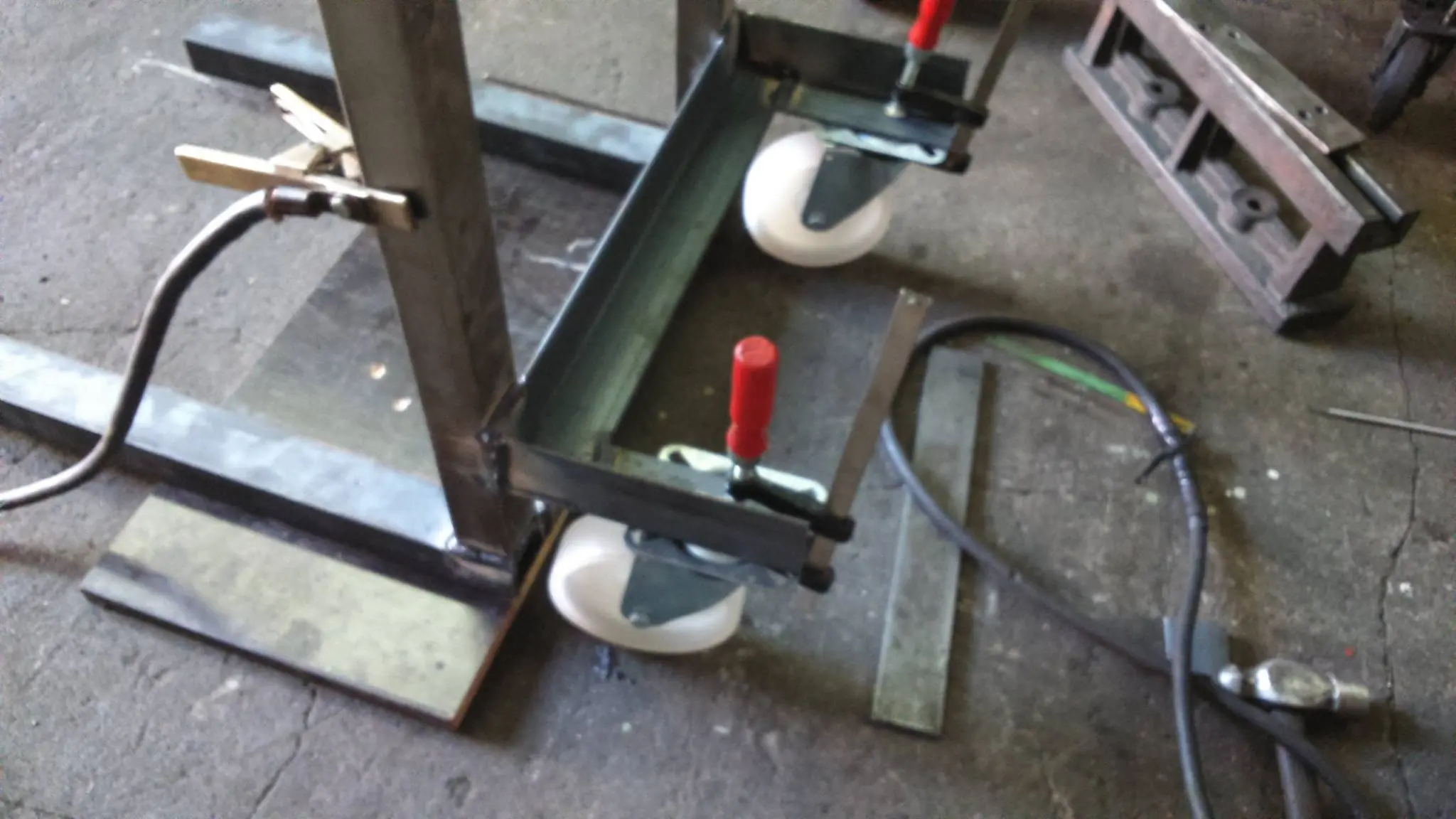

la estructura está armada con hierros ángulo de 2 pulgadas . un poco de hierro U y las guias de la mesa elevadora no es más que de esas guias que se venden para portones en cualquier casa de hierros. con sus respectivos cochecitos de hierro y unas ruedas (2 muy chiquitas y dos grandes giratorias)para poder desplazarse hacia acá o alla-

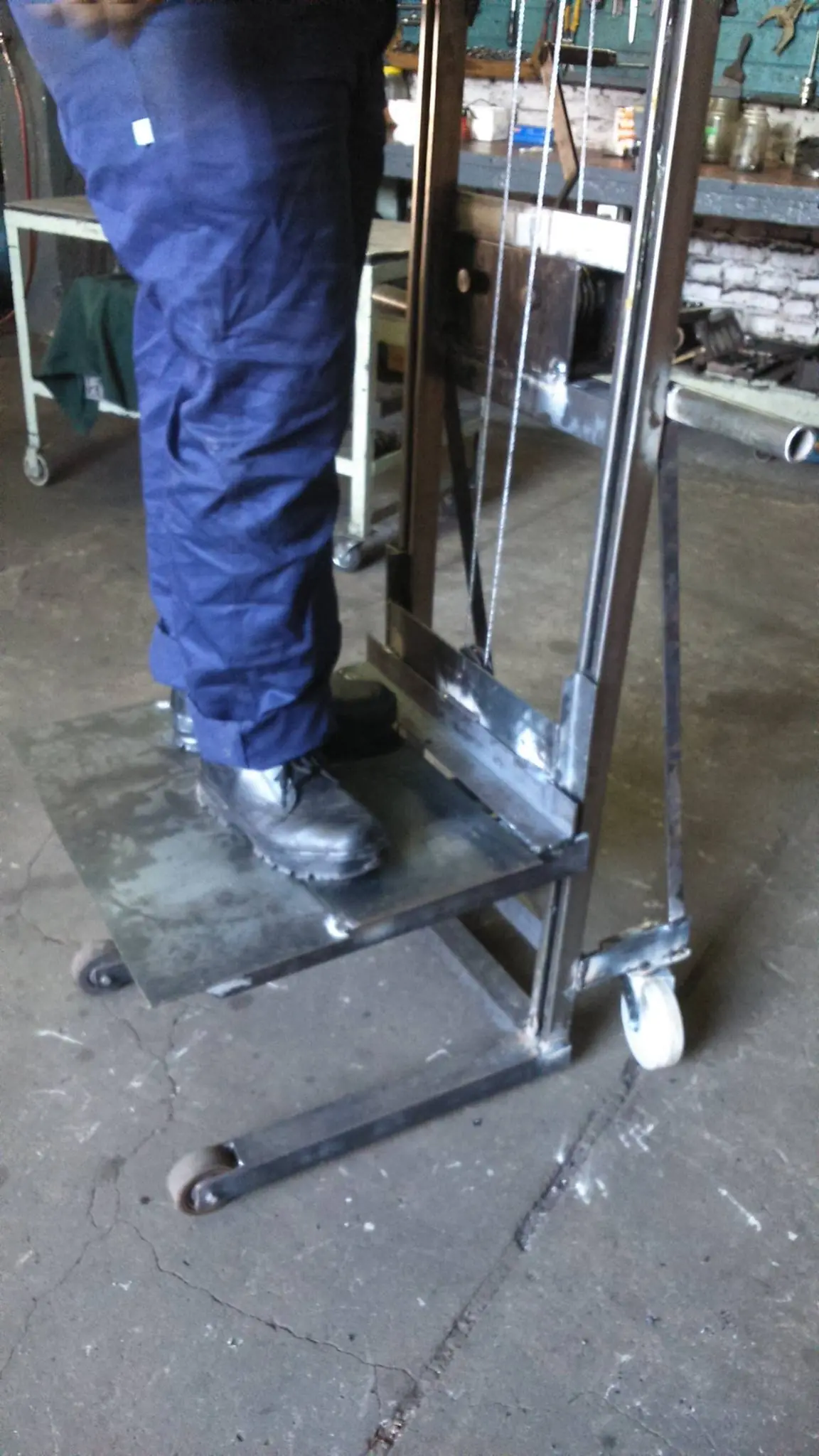

el carrito terminado soporta sin flexionarse mucho unos 250 kilos, en donde por seguridad, todo peso a dezplazar se hará a baja altura y se lo elevará finalmente llegado el lugar donde será depositado-

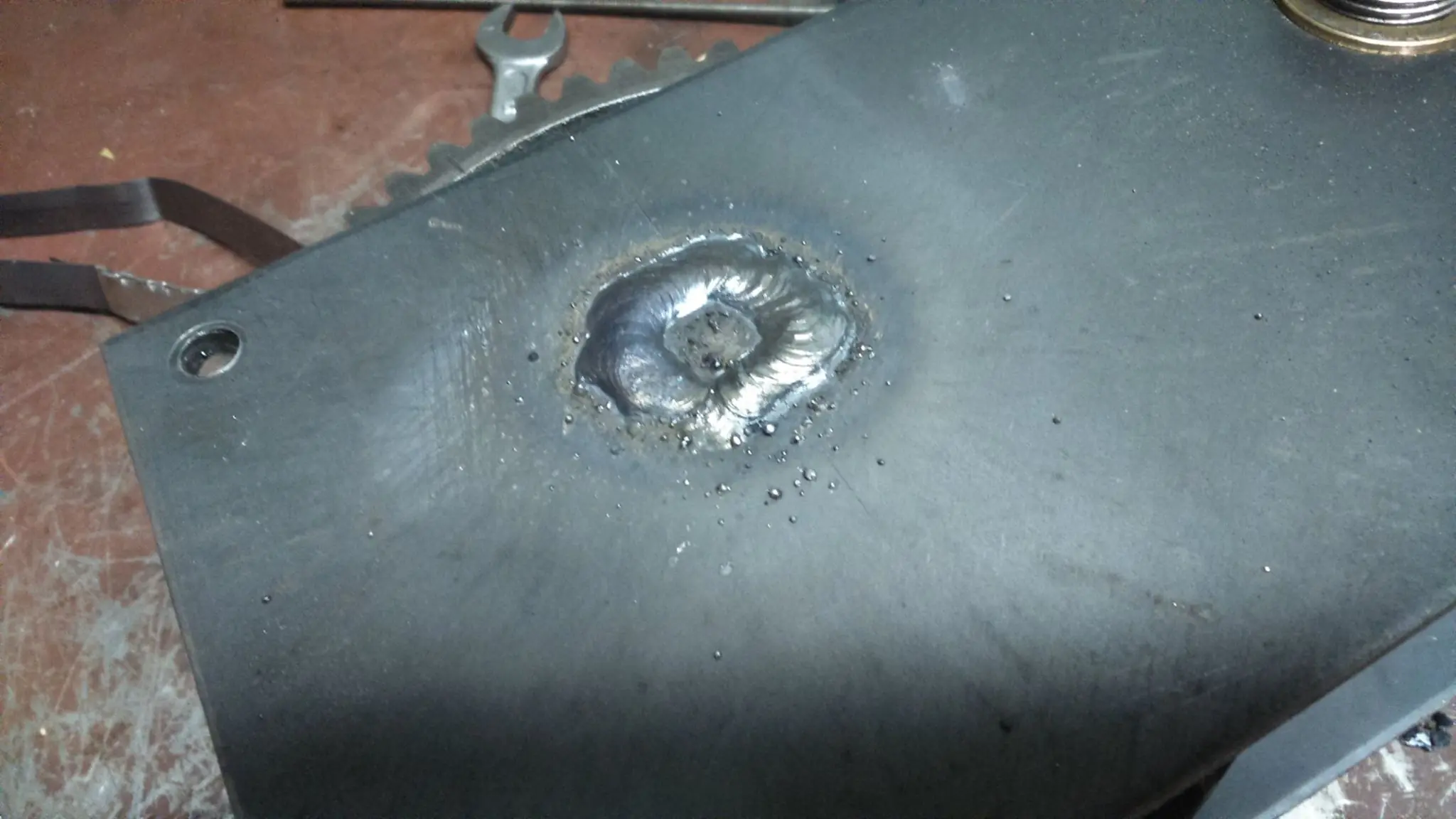

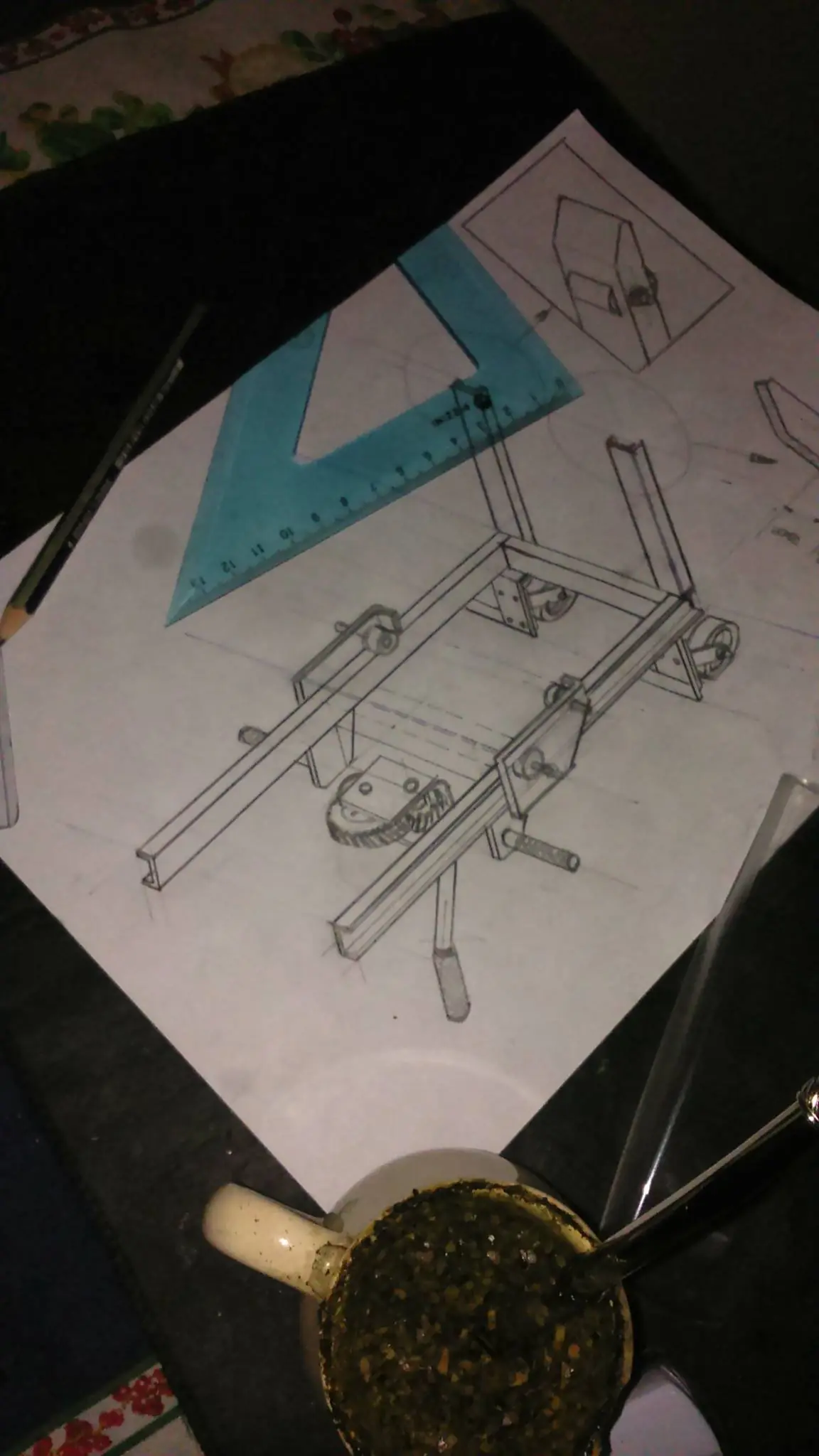

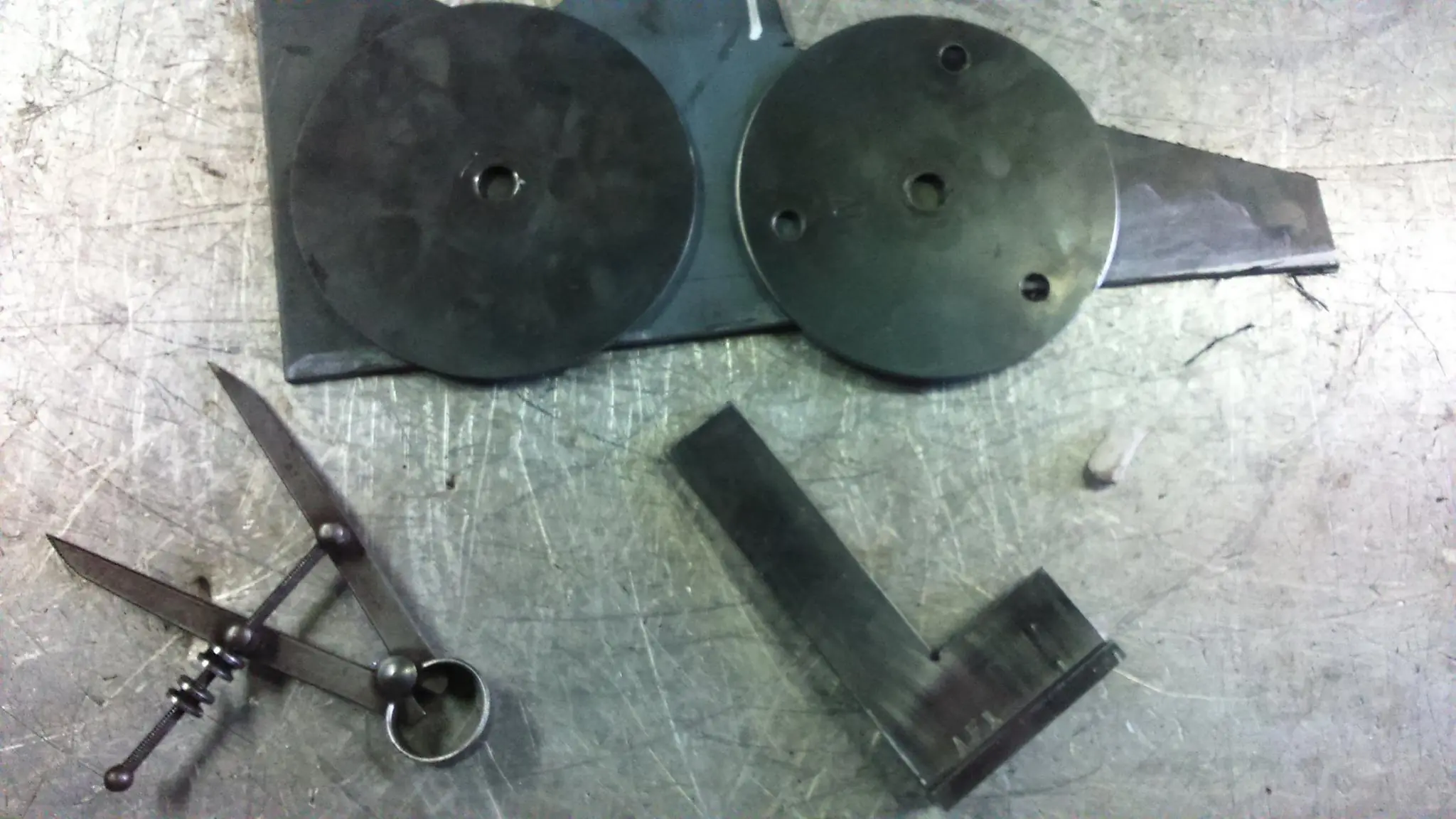

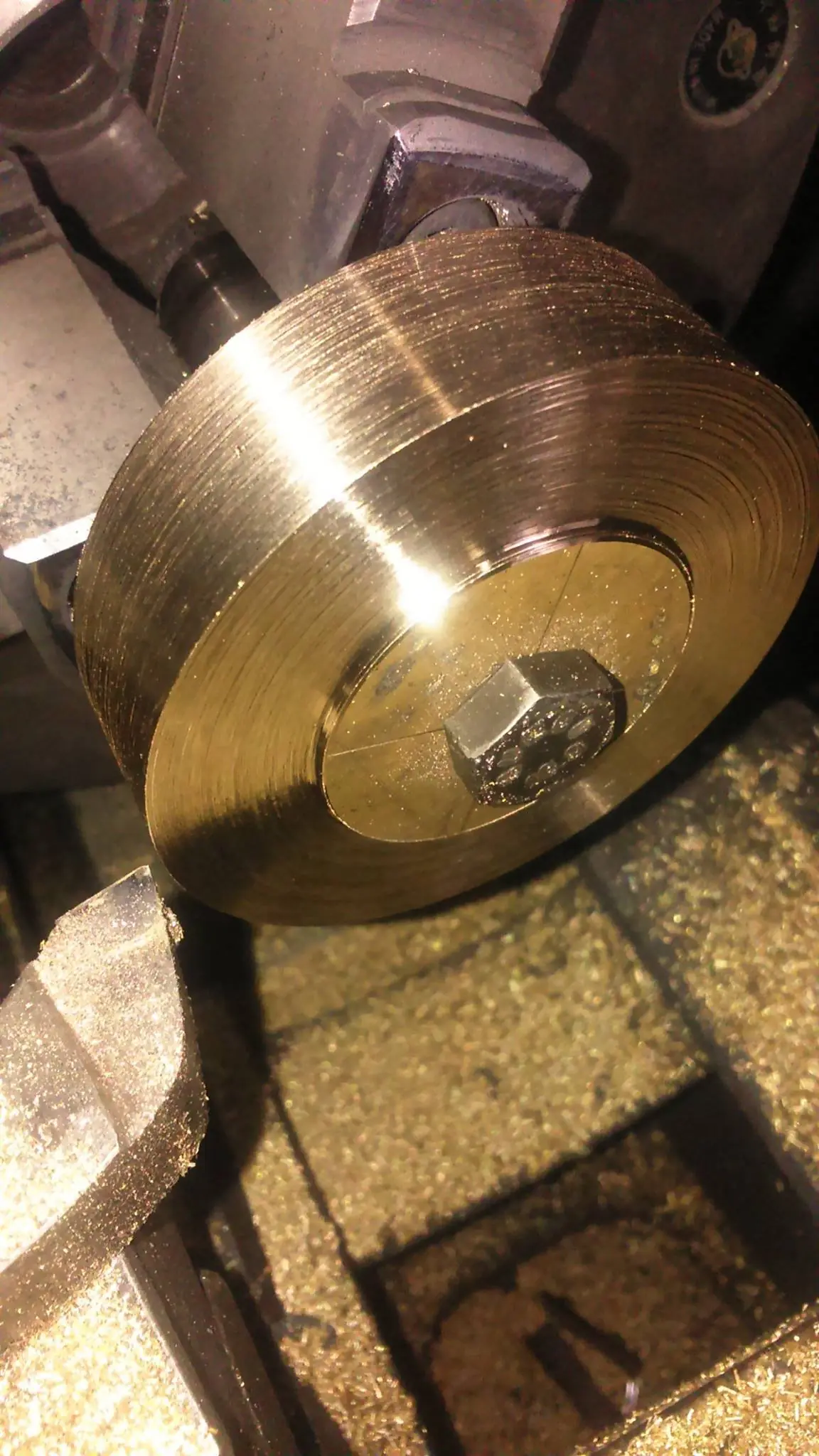

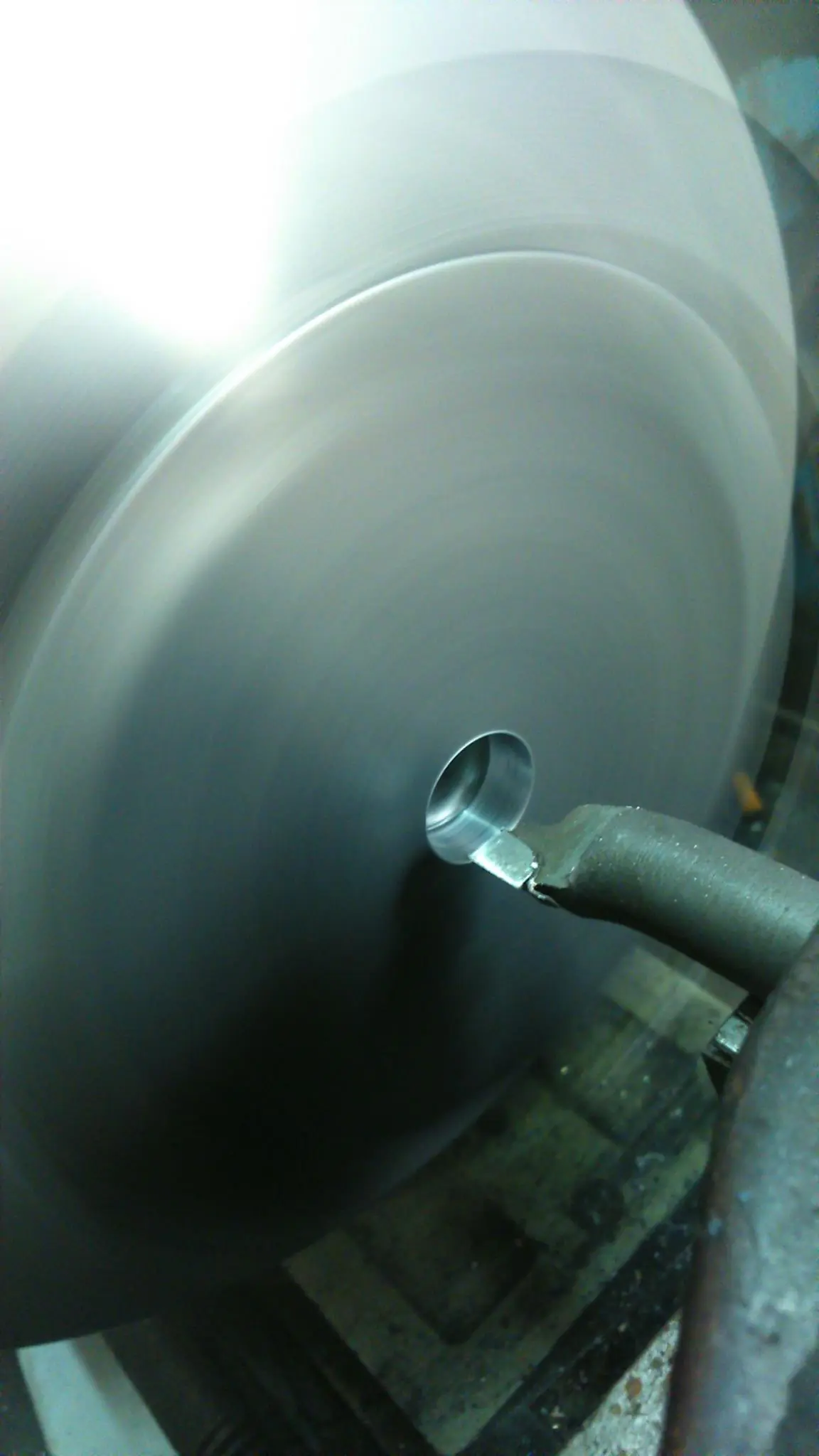

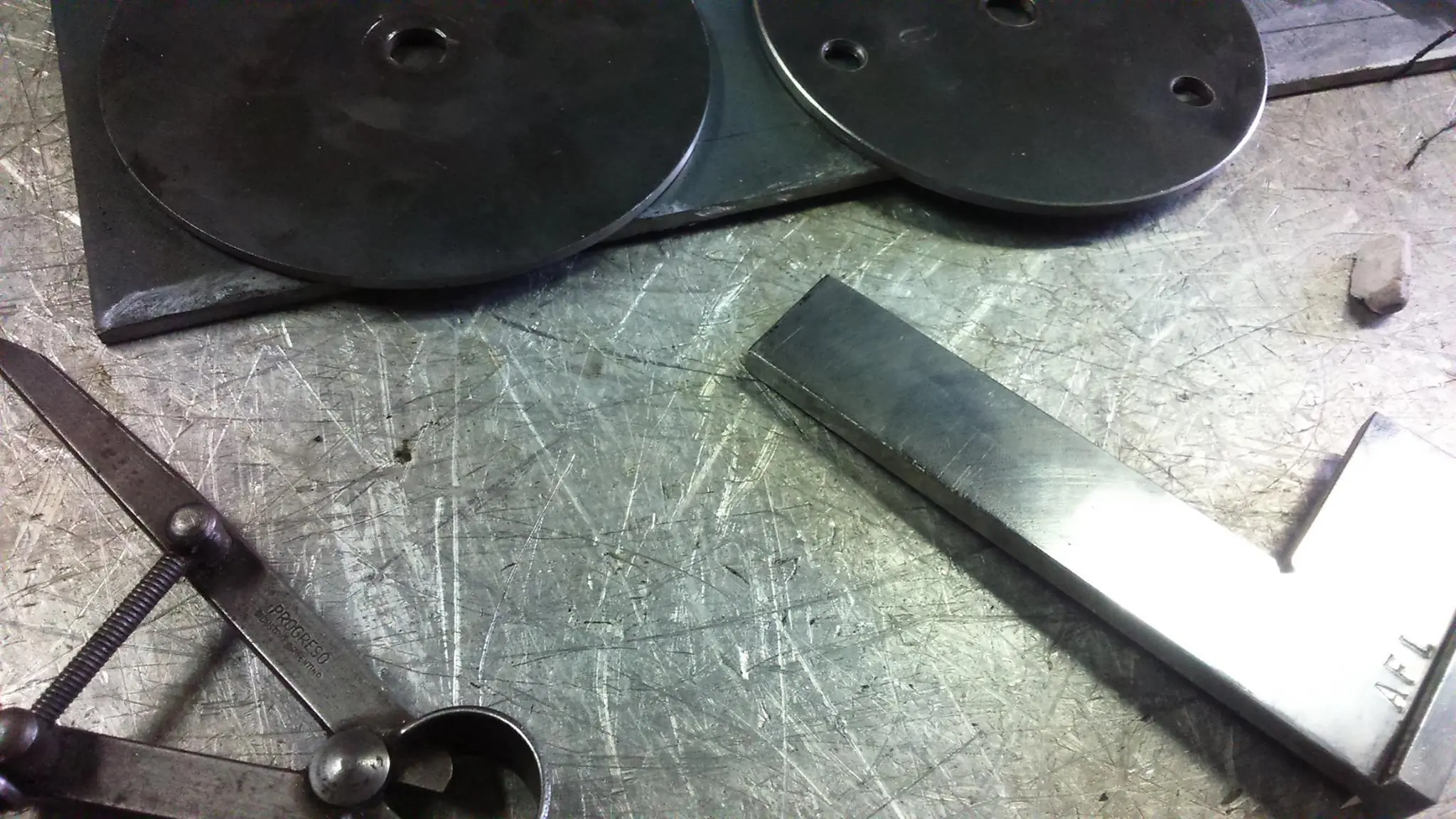

les traigo una secuencia de fotos que podrían servirles como sugerencia para armarse su propio apilador manual.

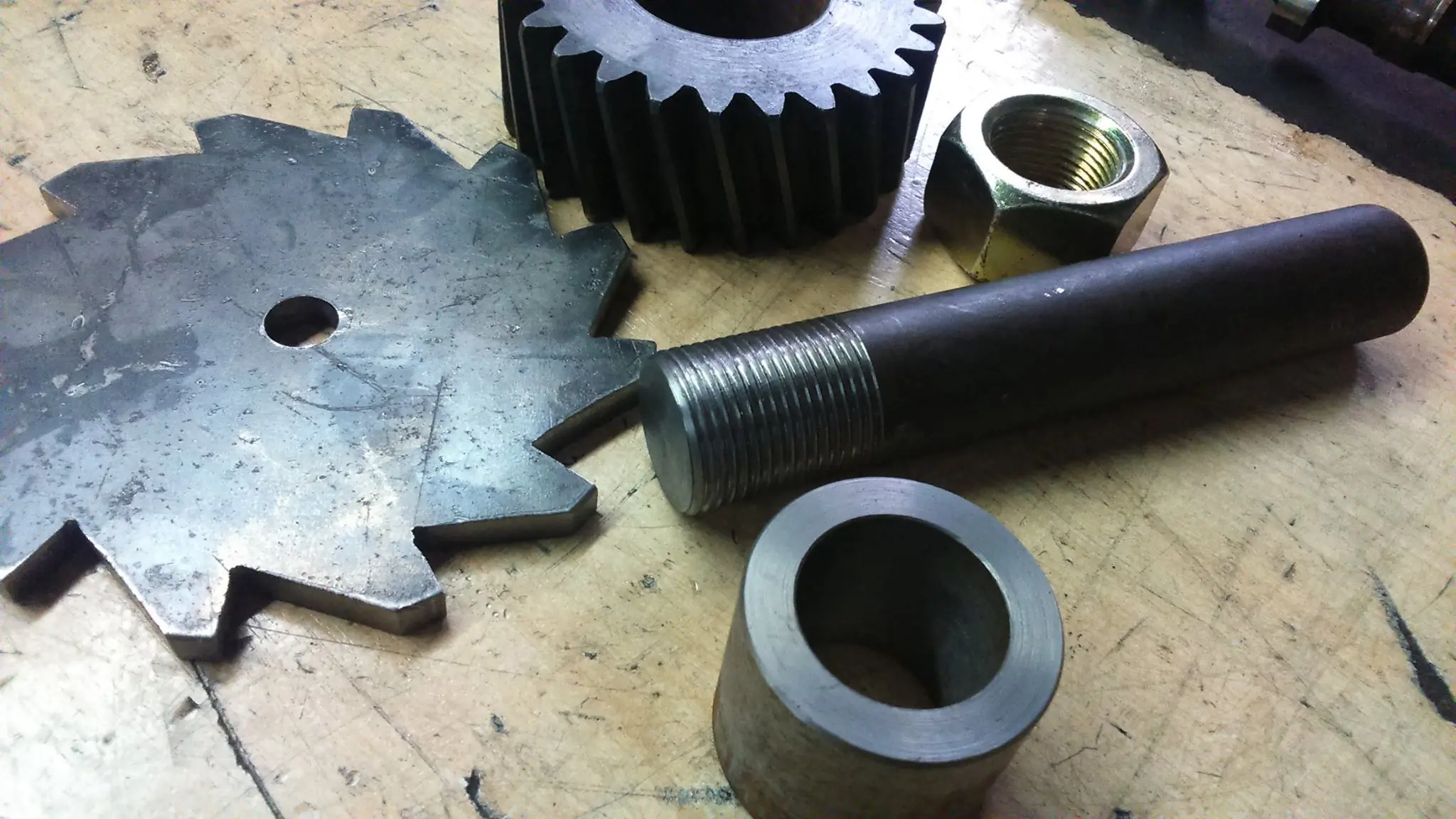

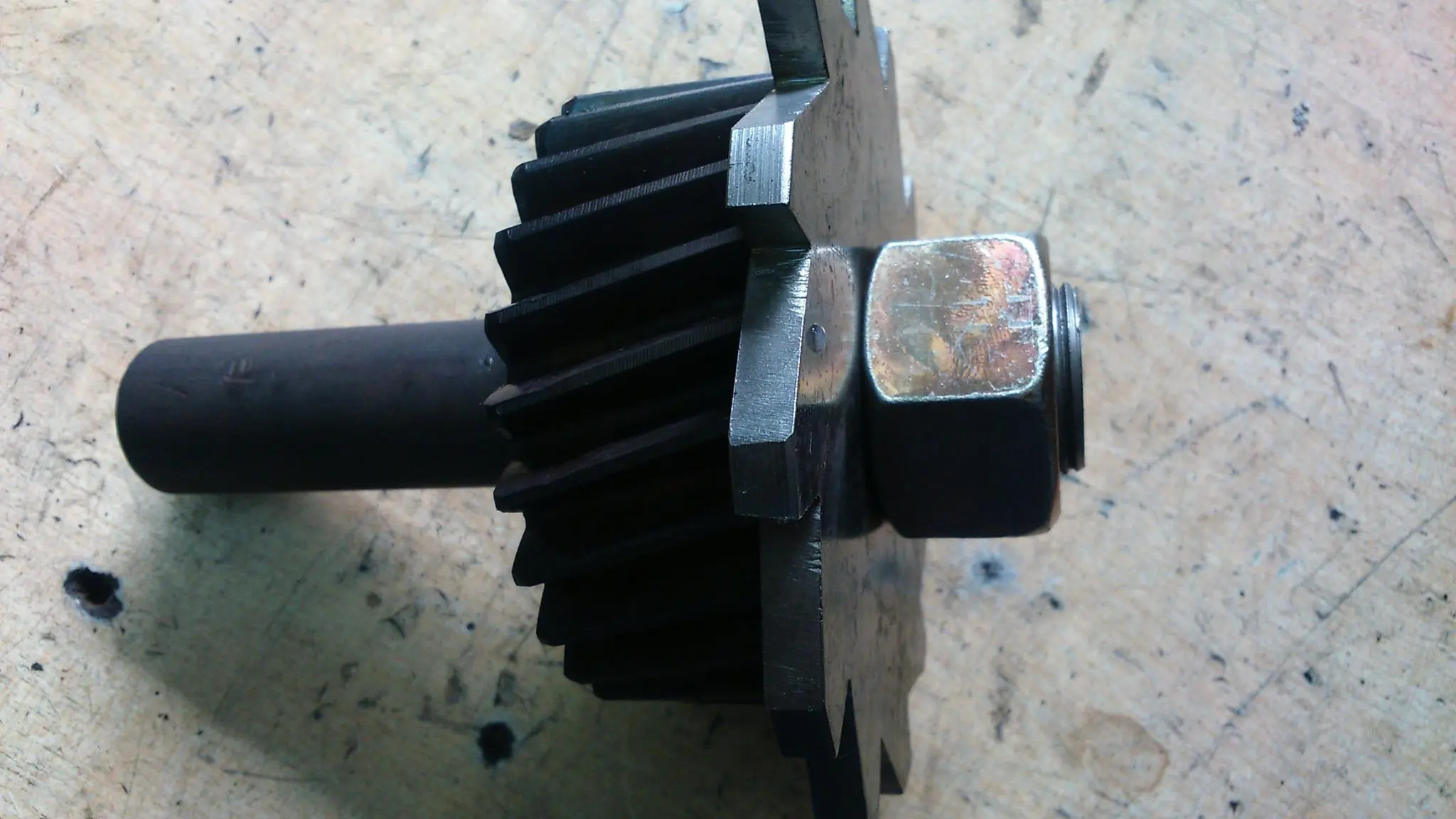

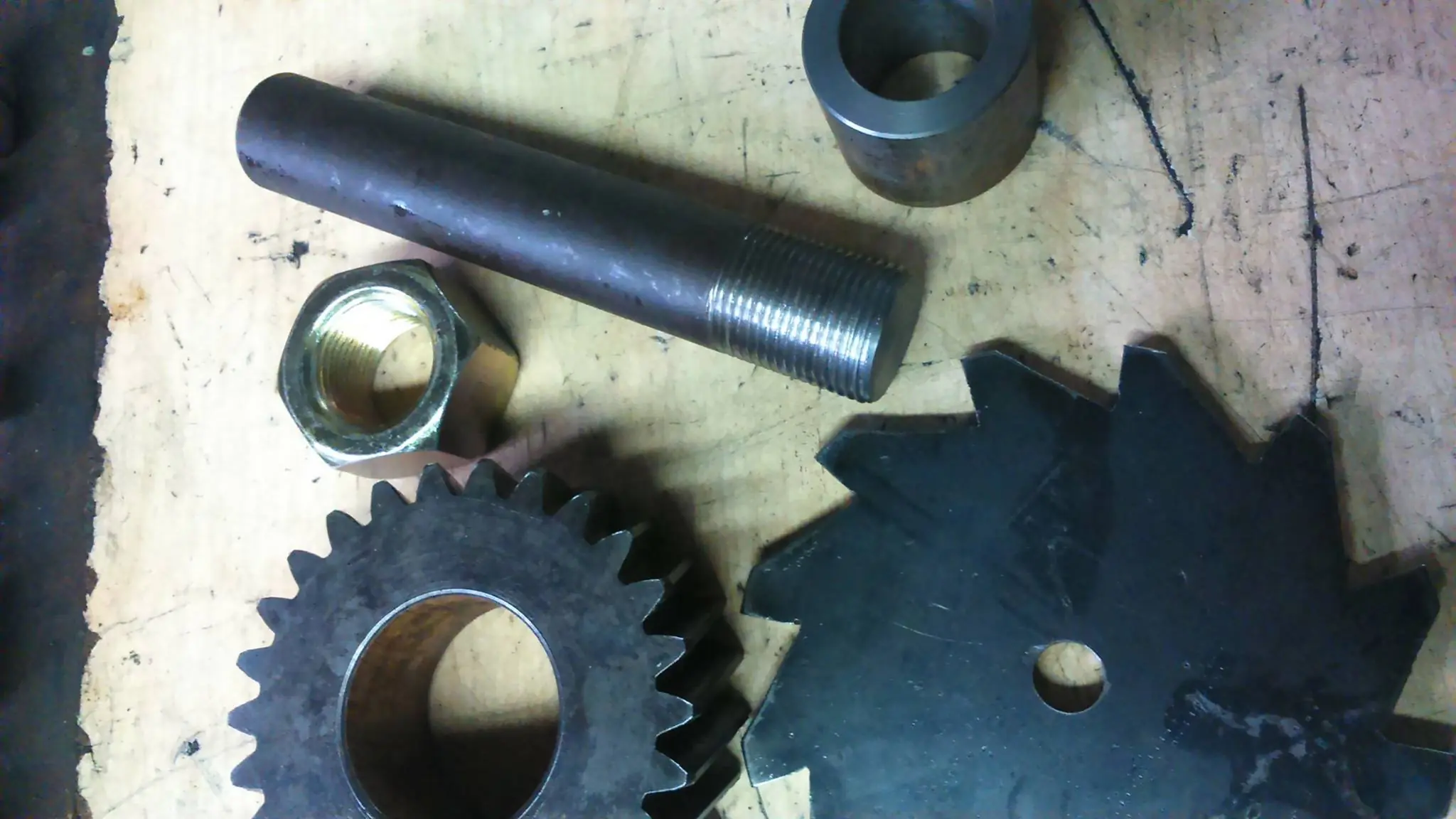

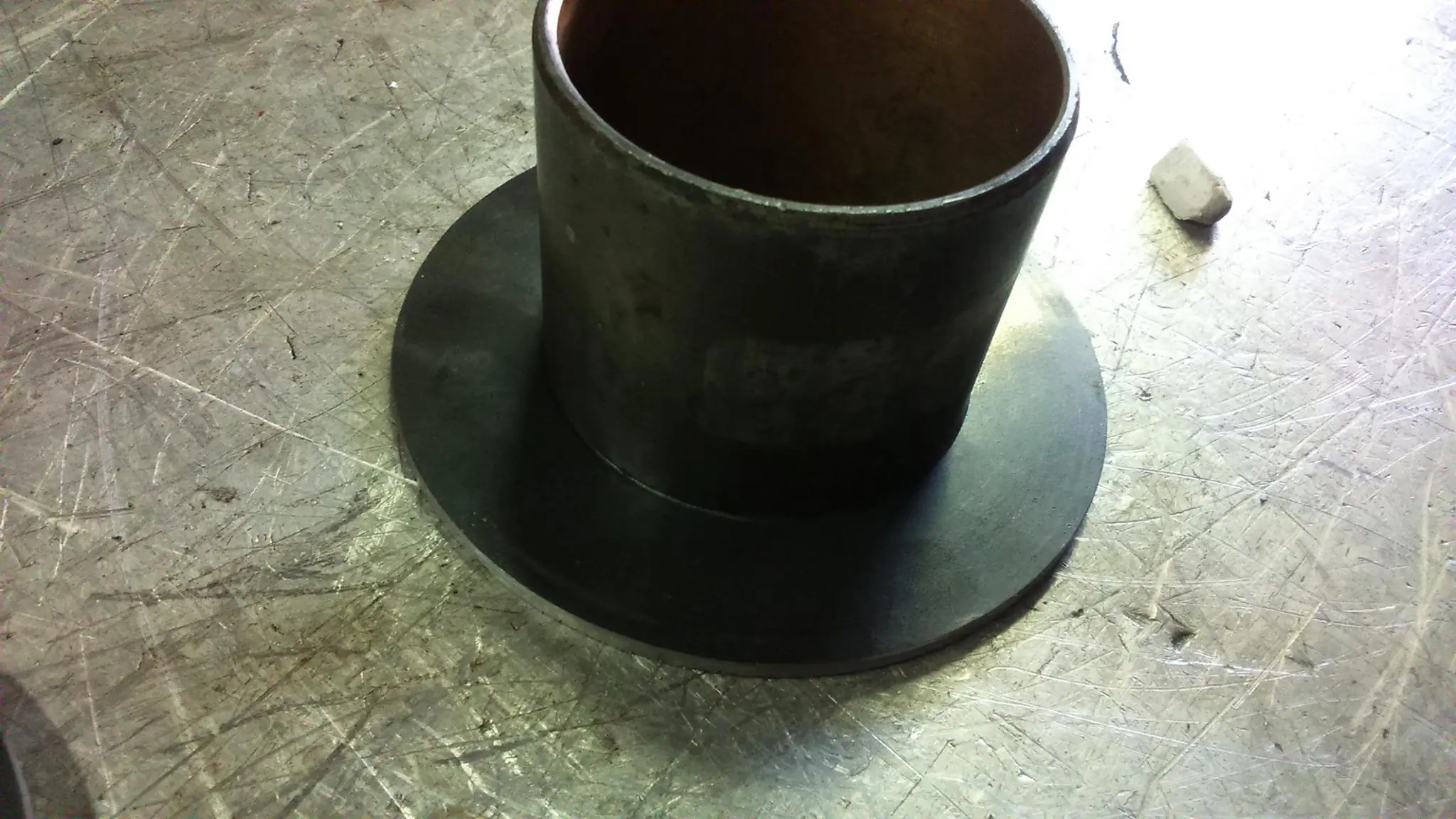

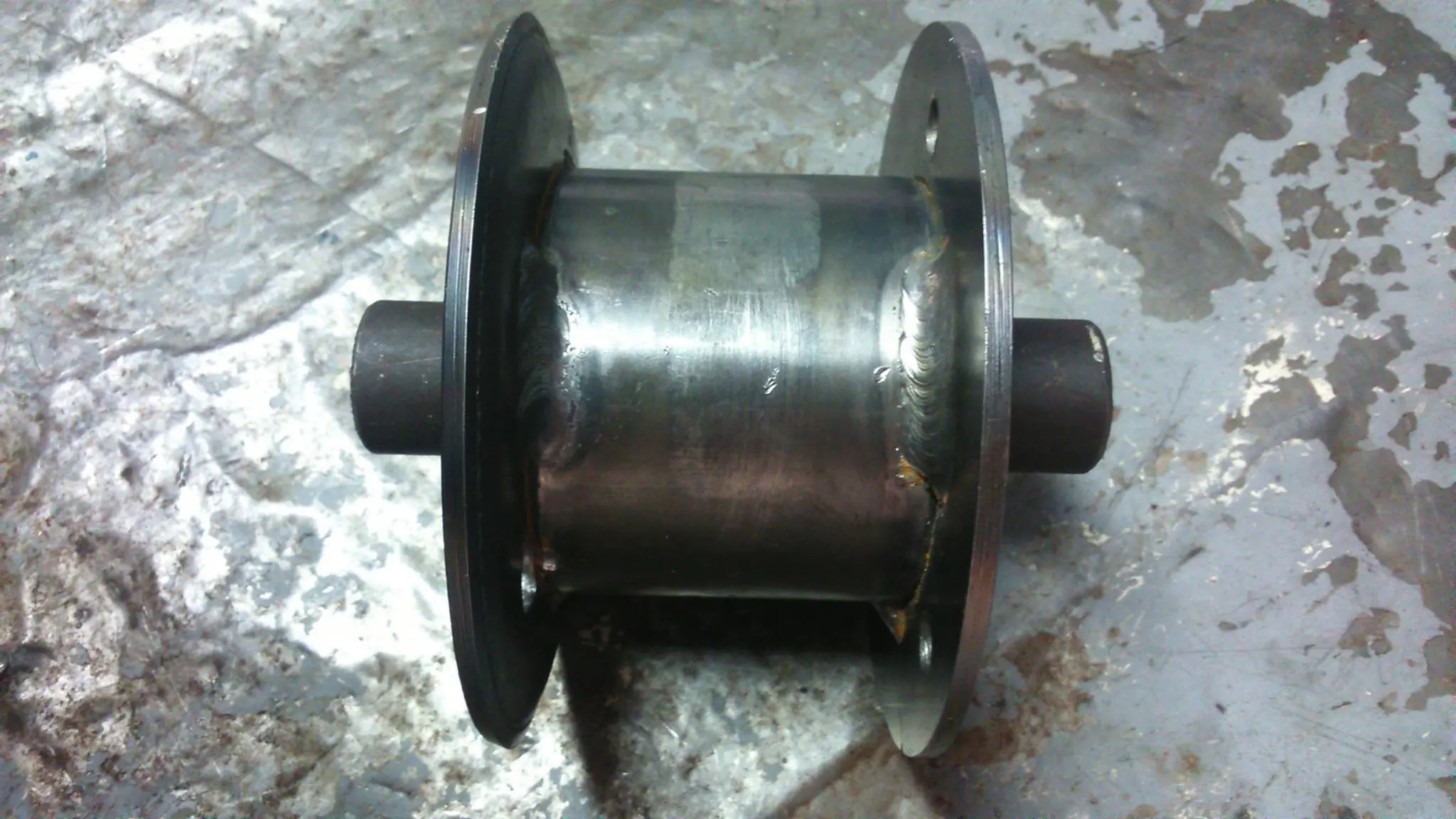

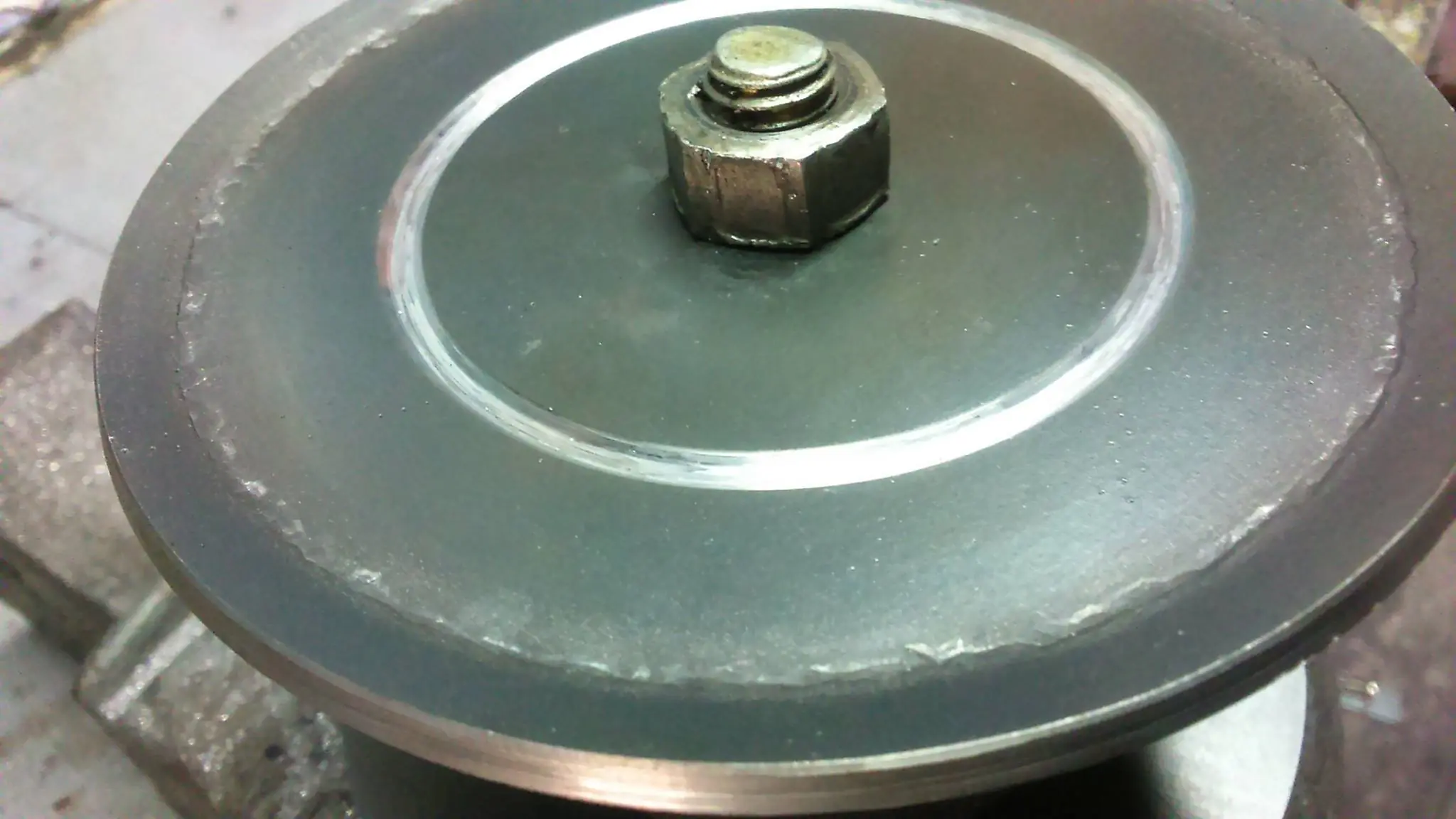

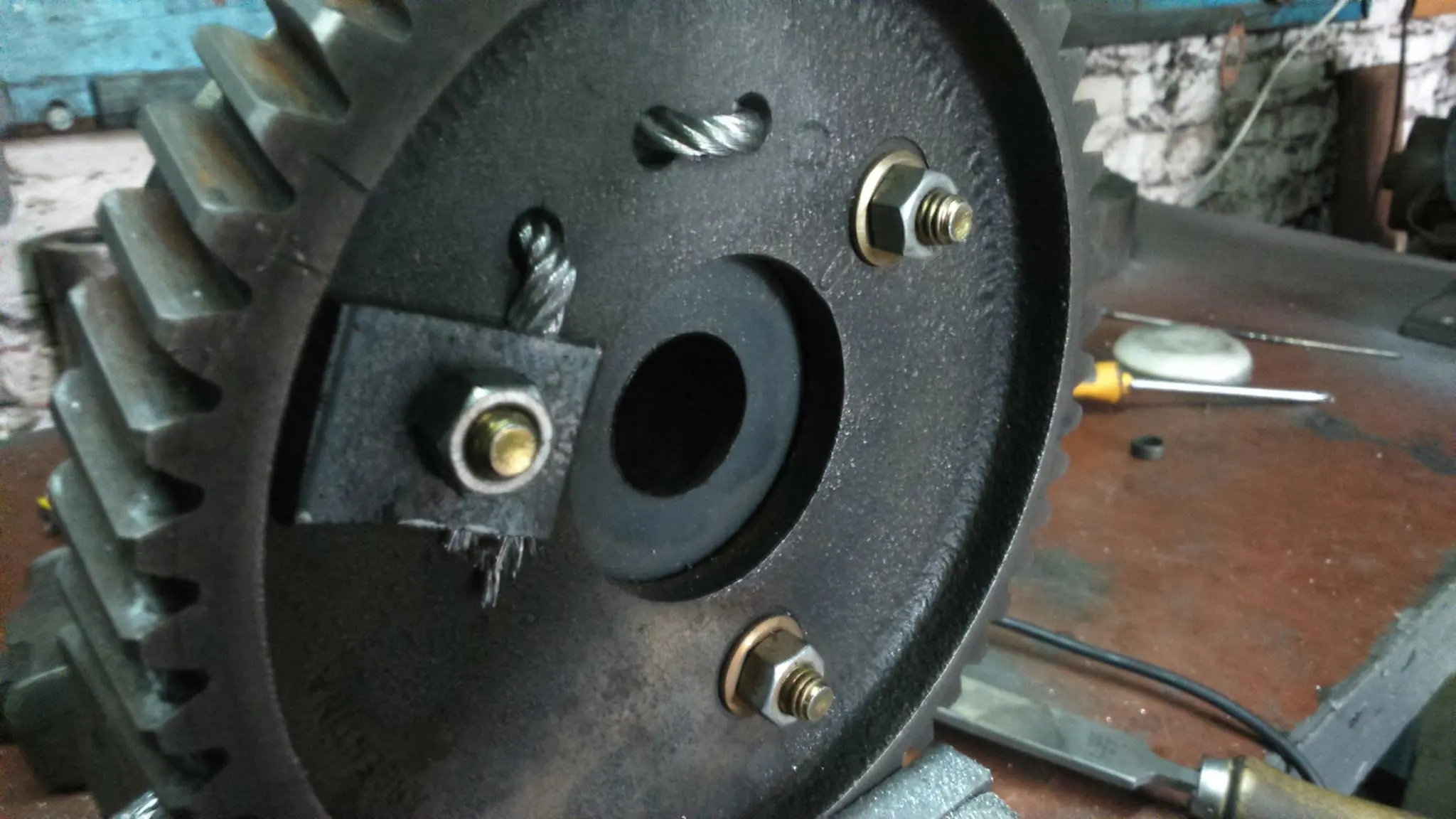

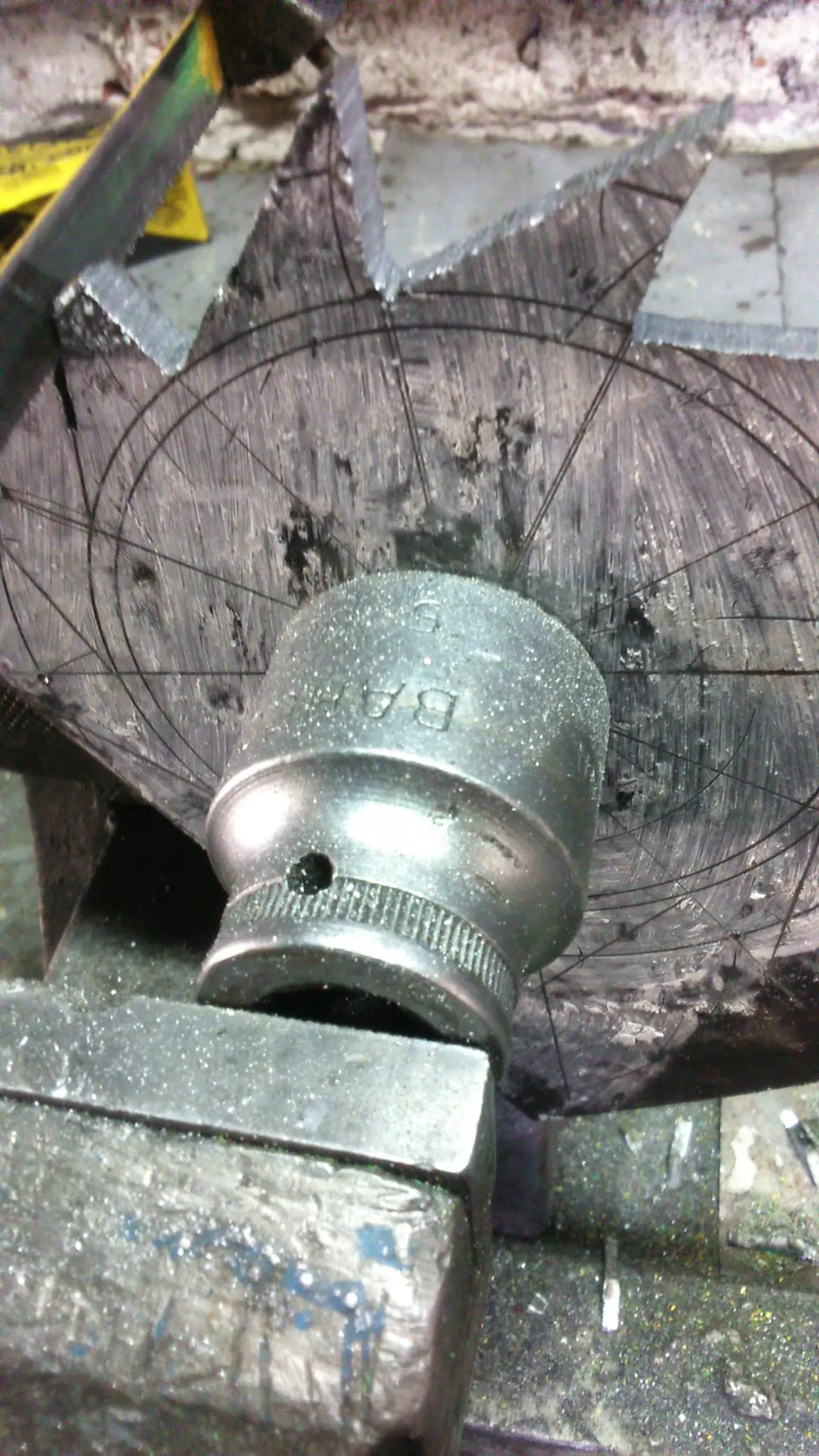

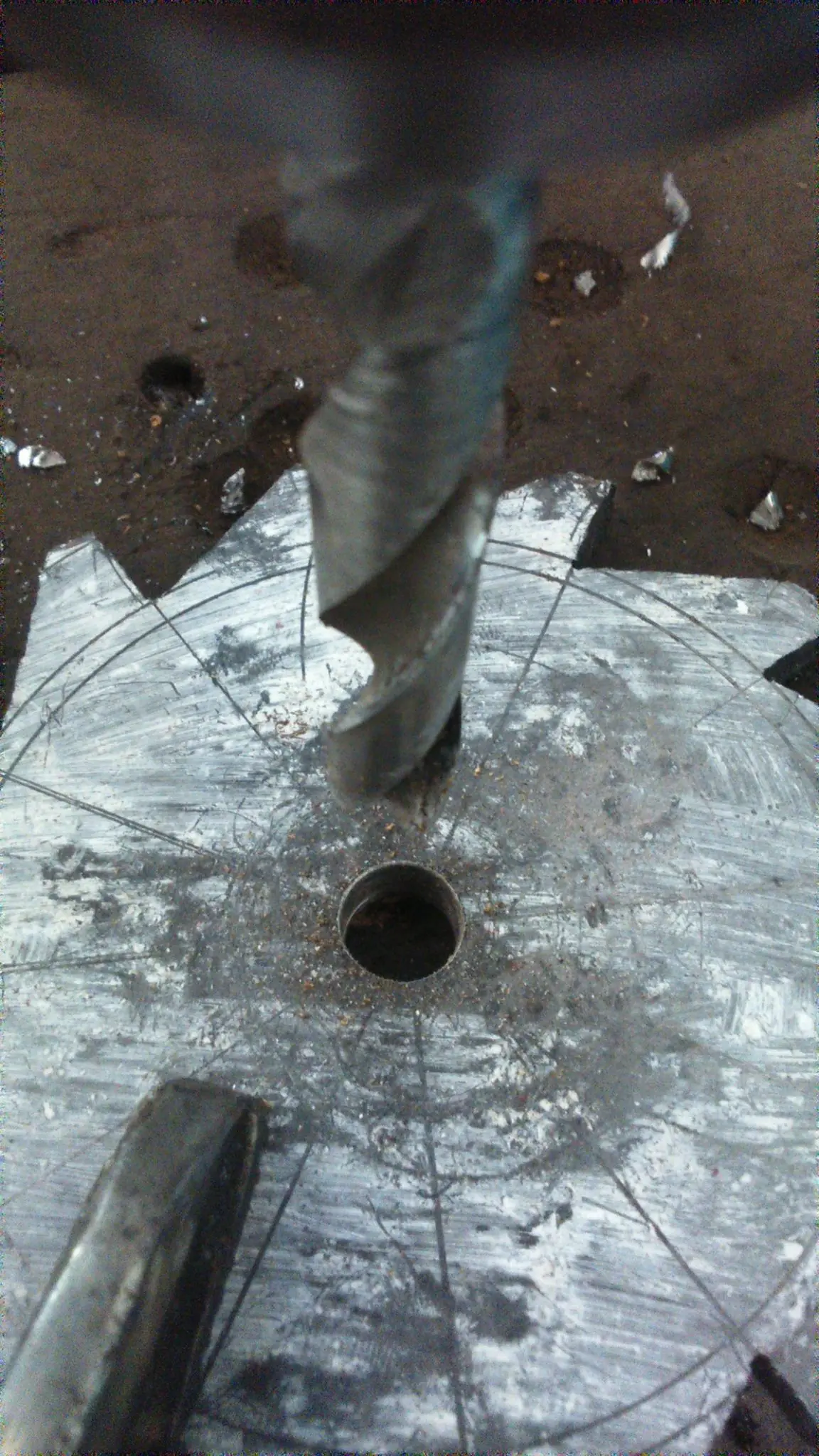

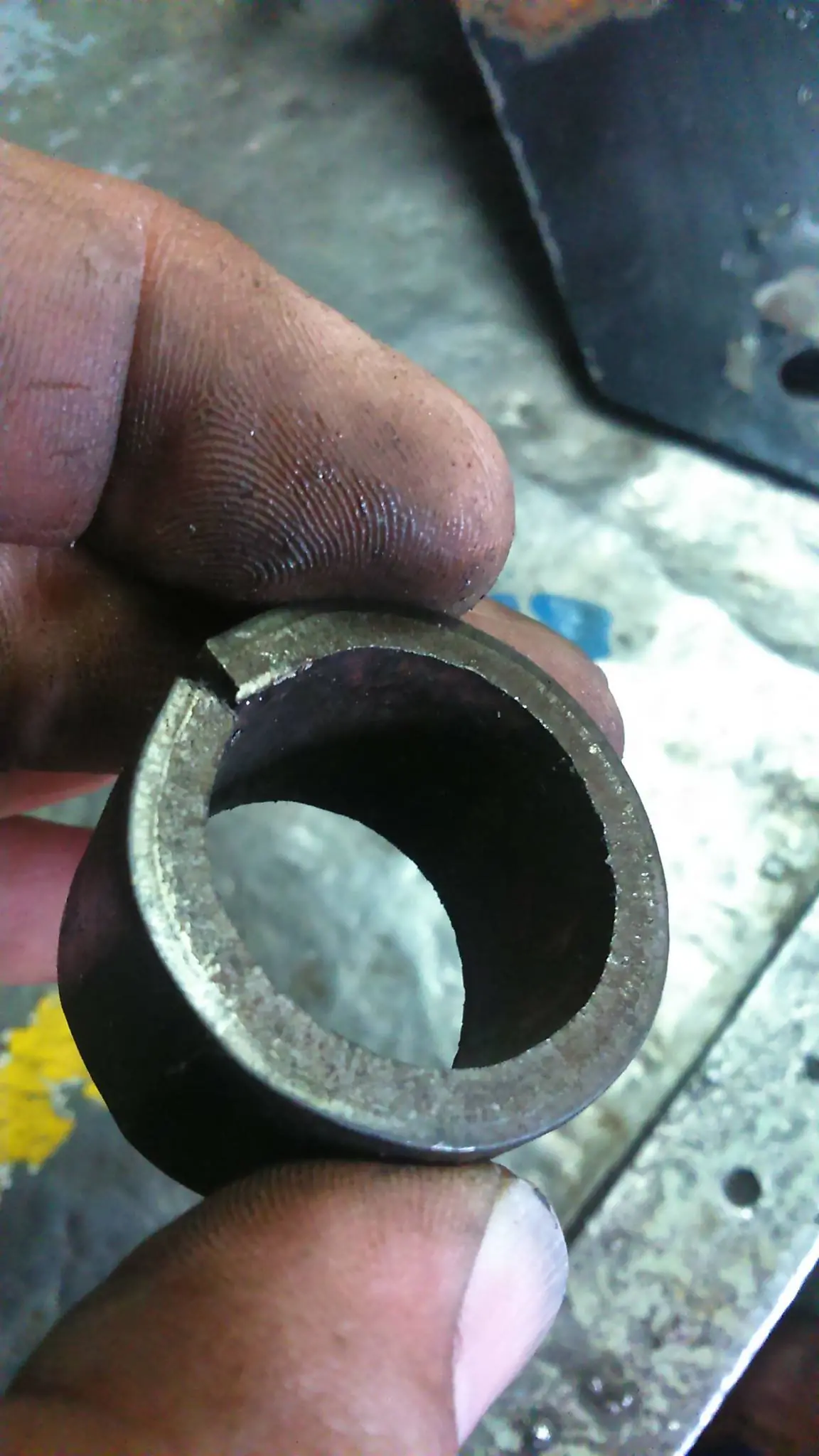

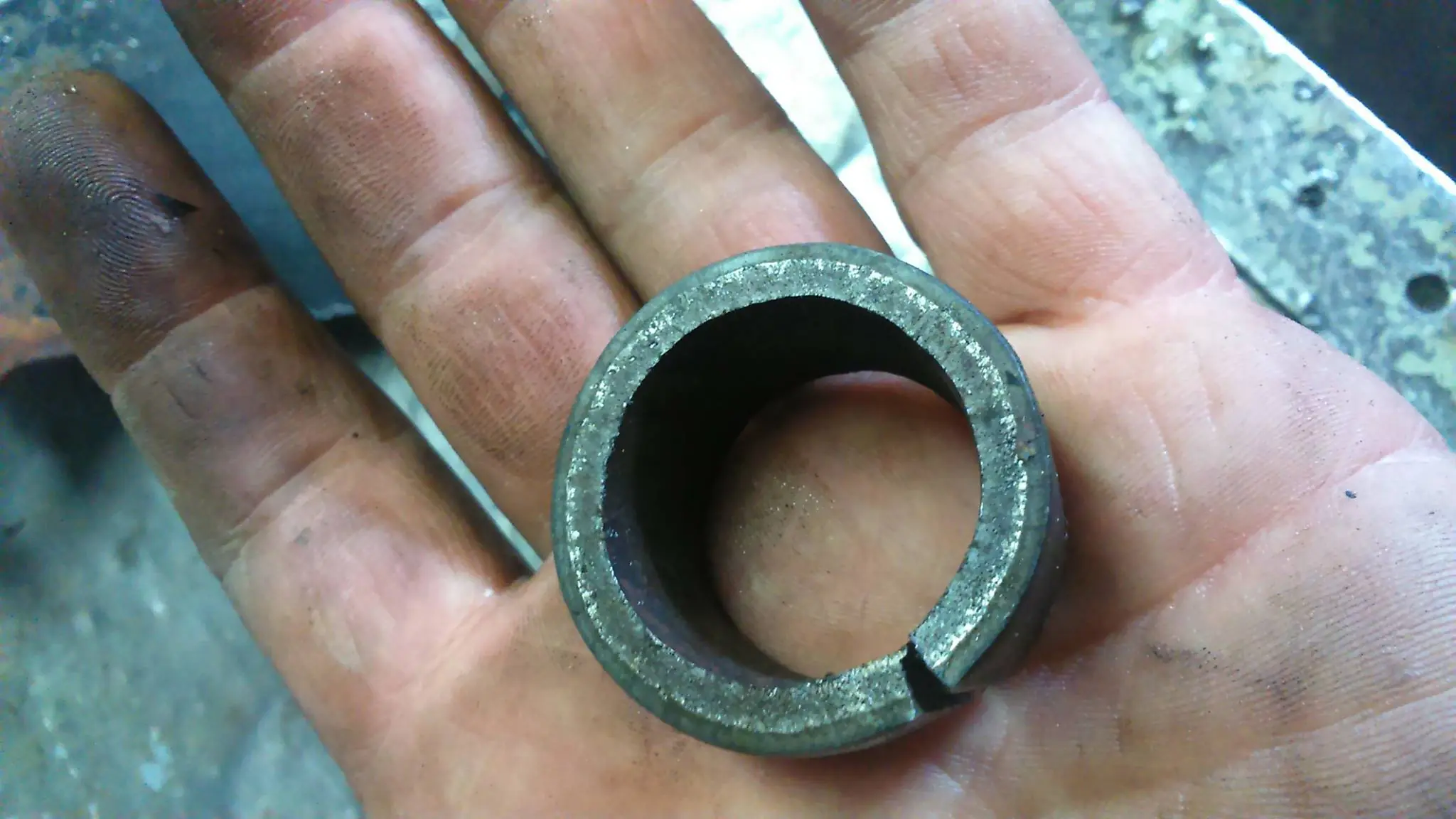

el sistema de embrague es por medio de una tuerca con un mango generoso soldado y funciona así;

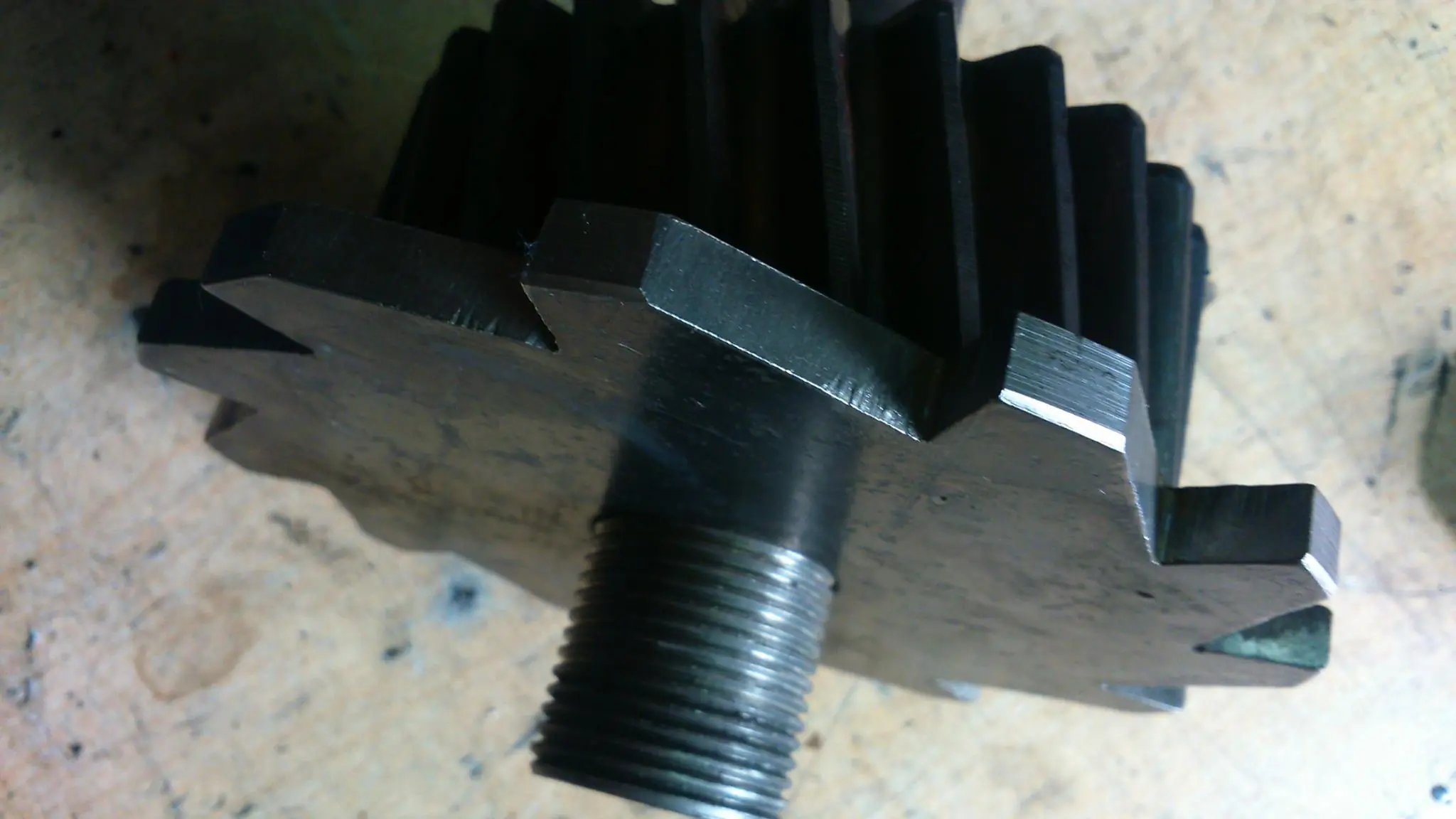

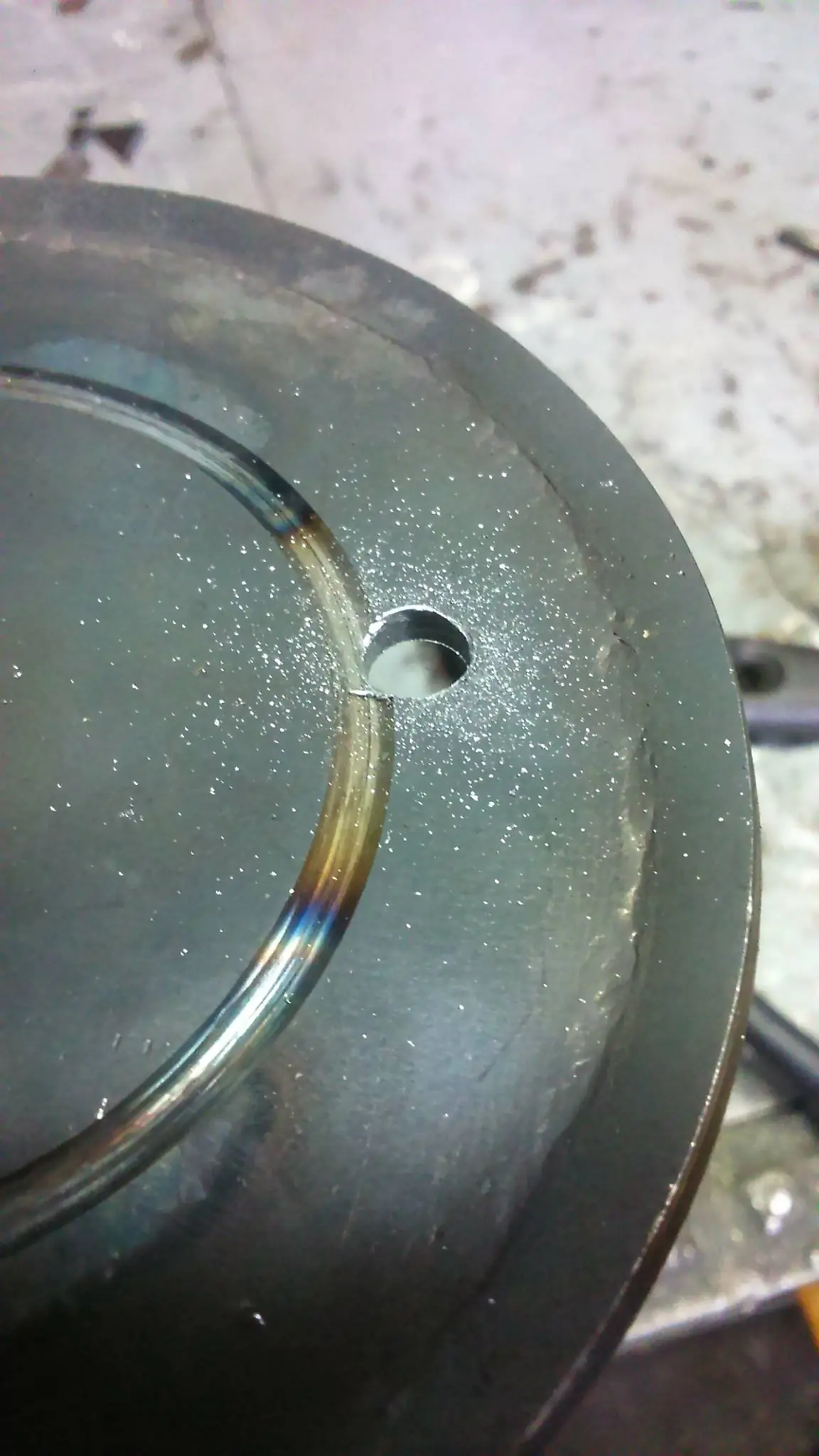

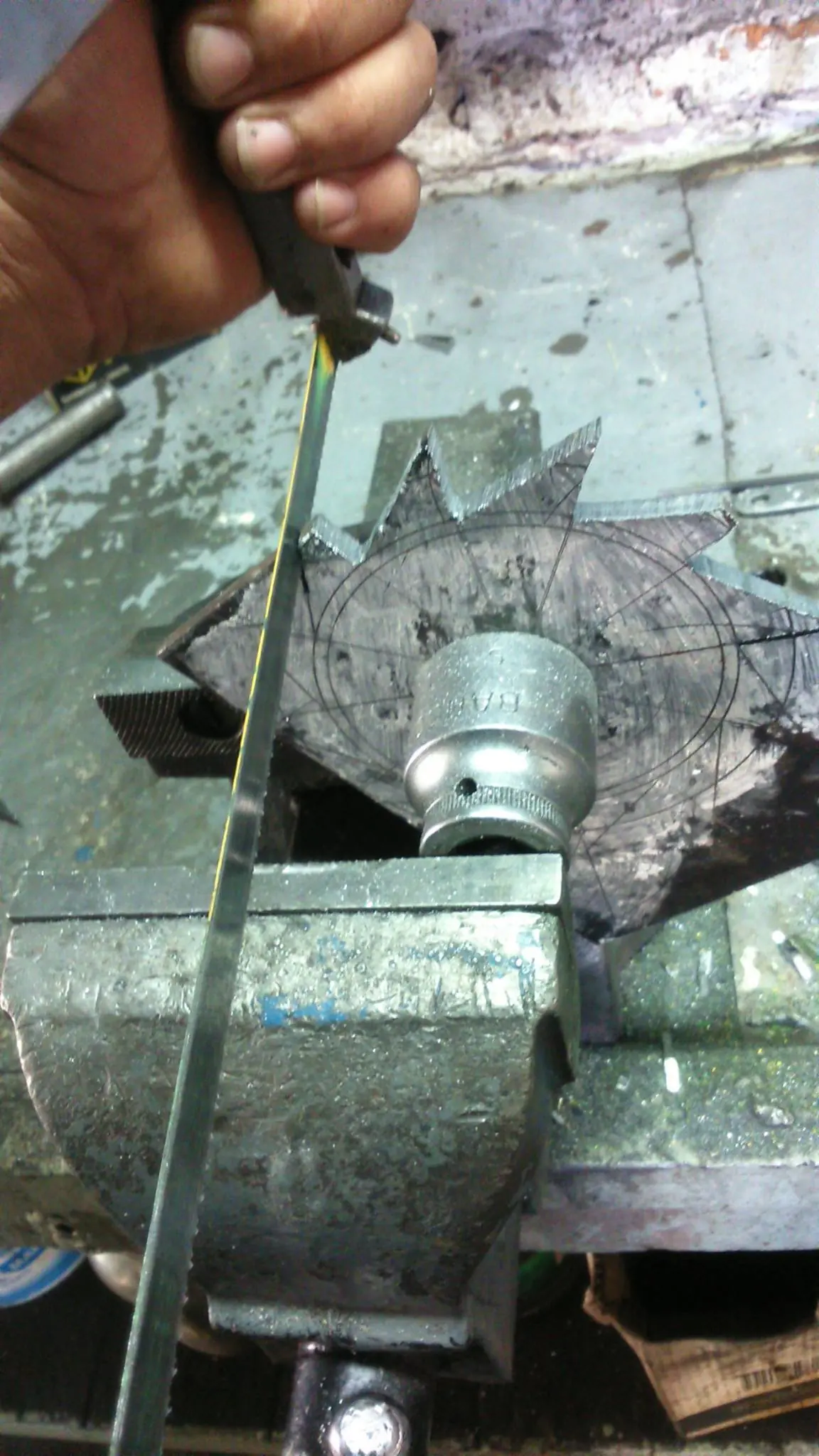

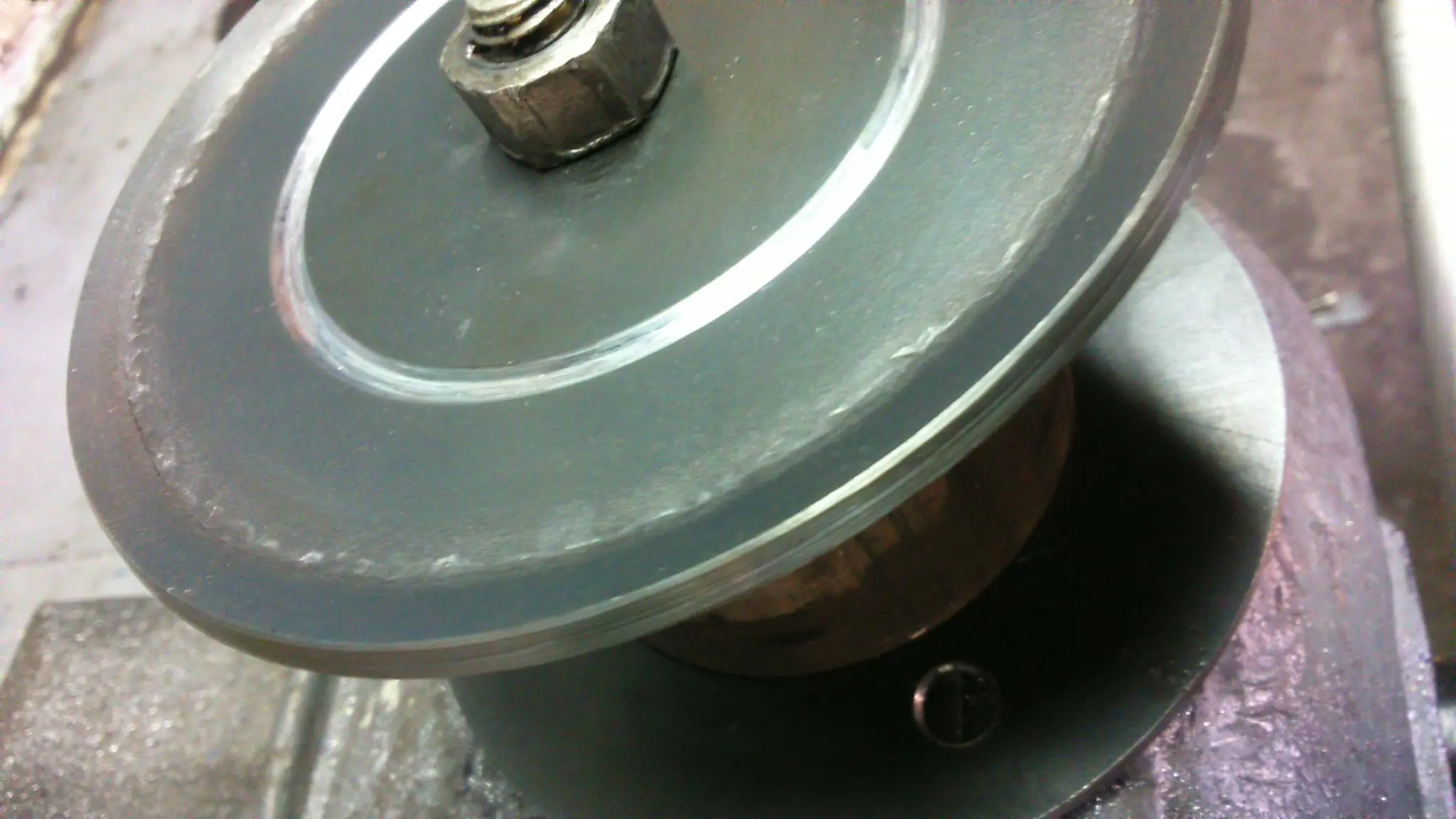

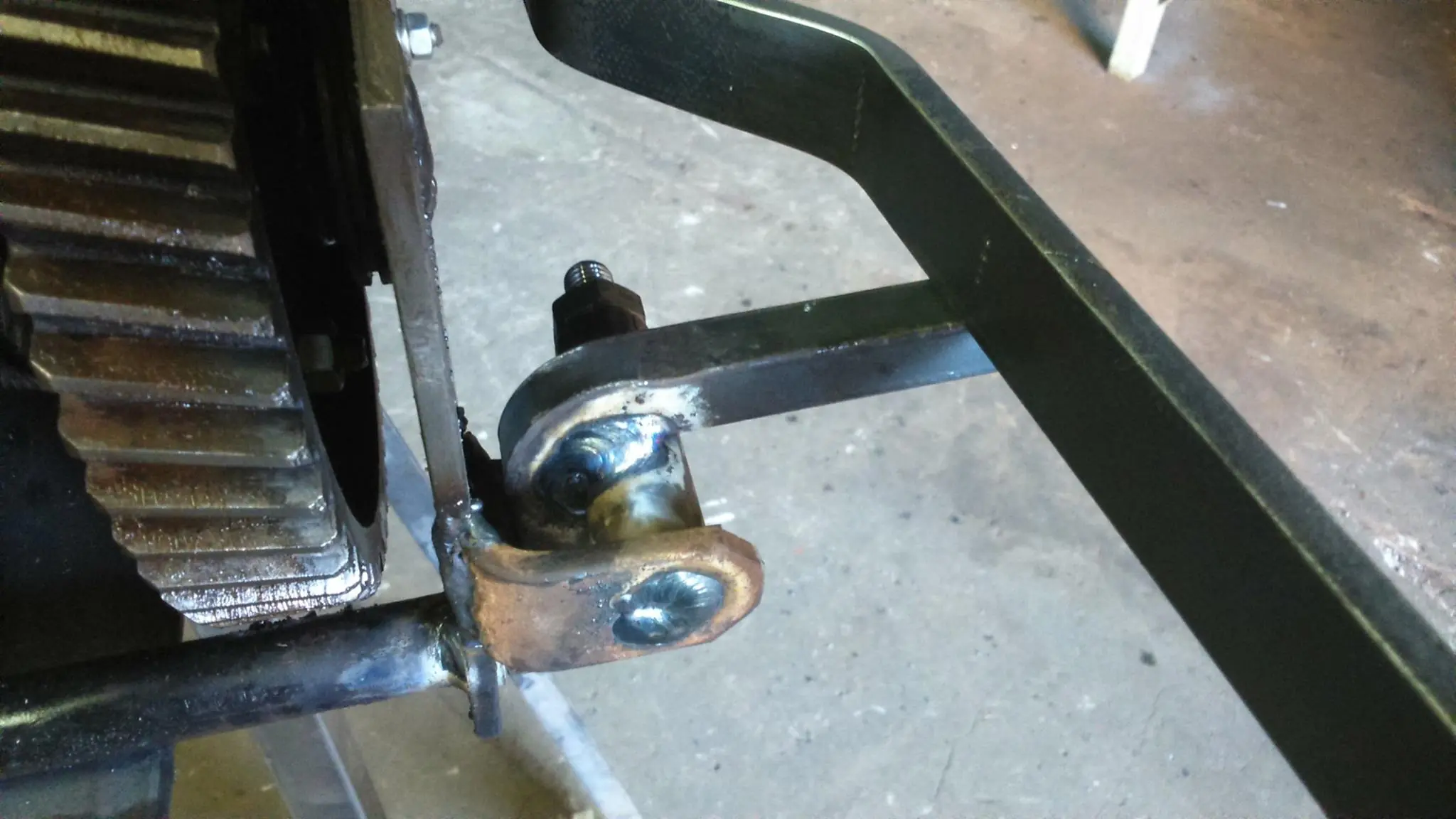

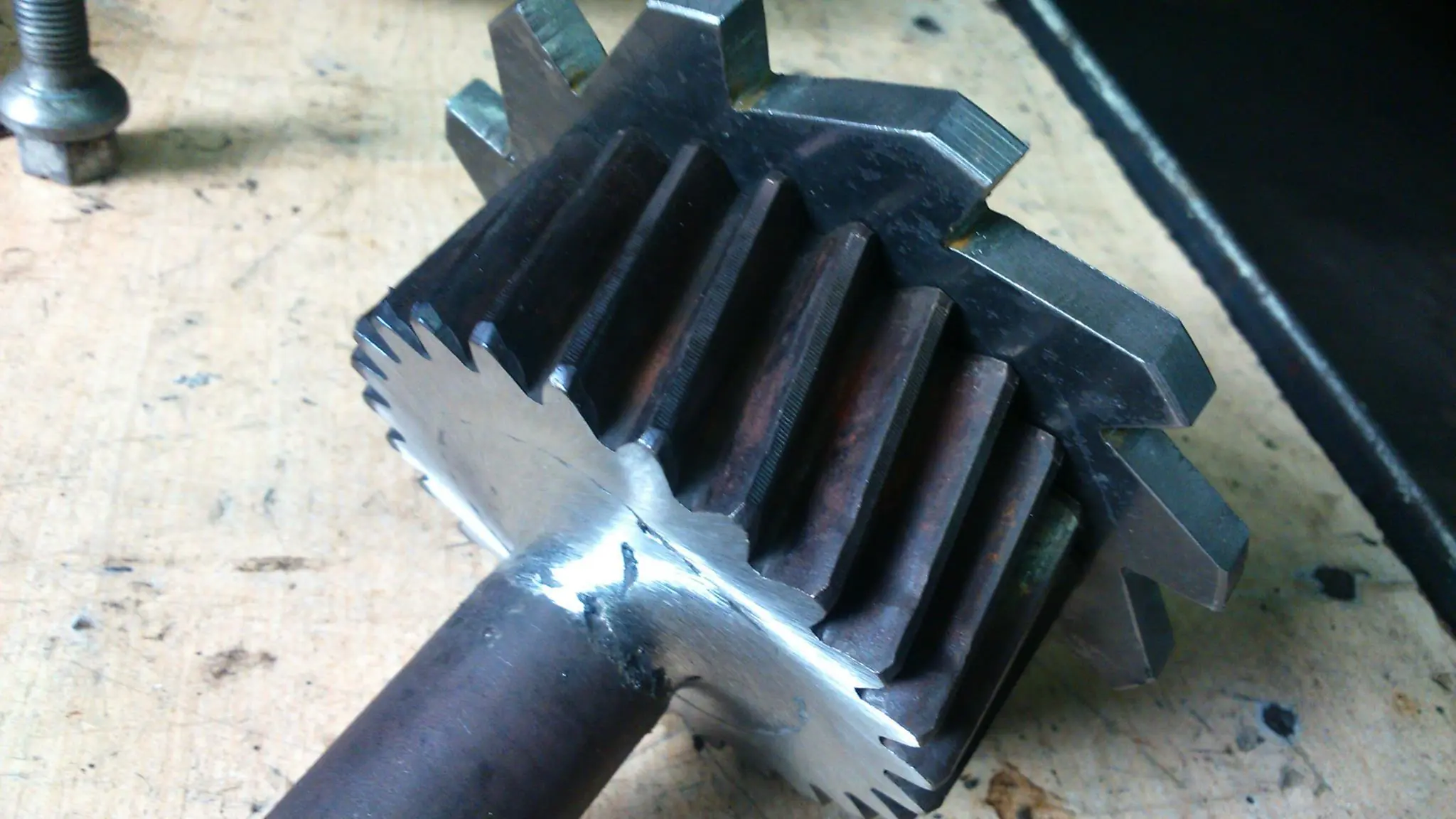

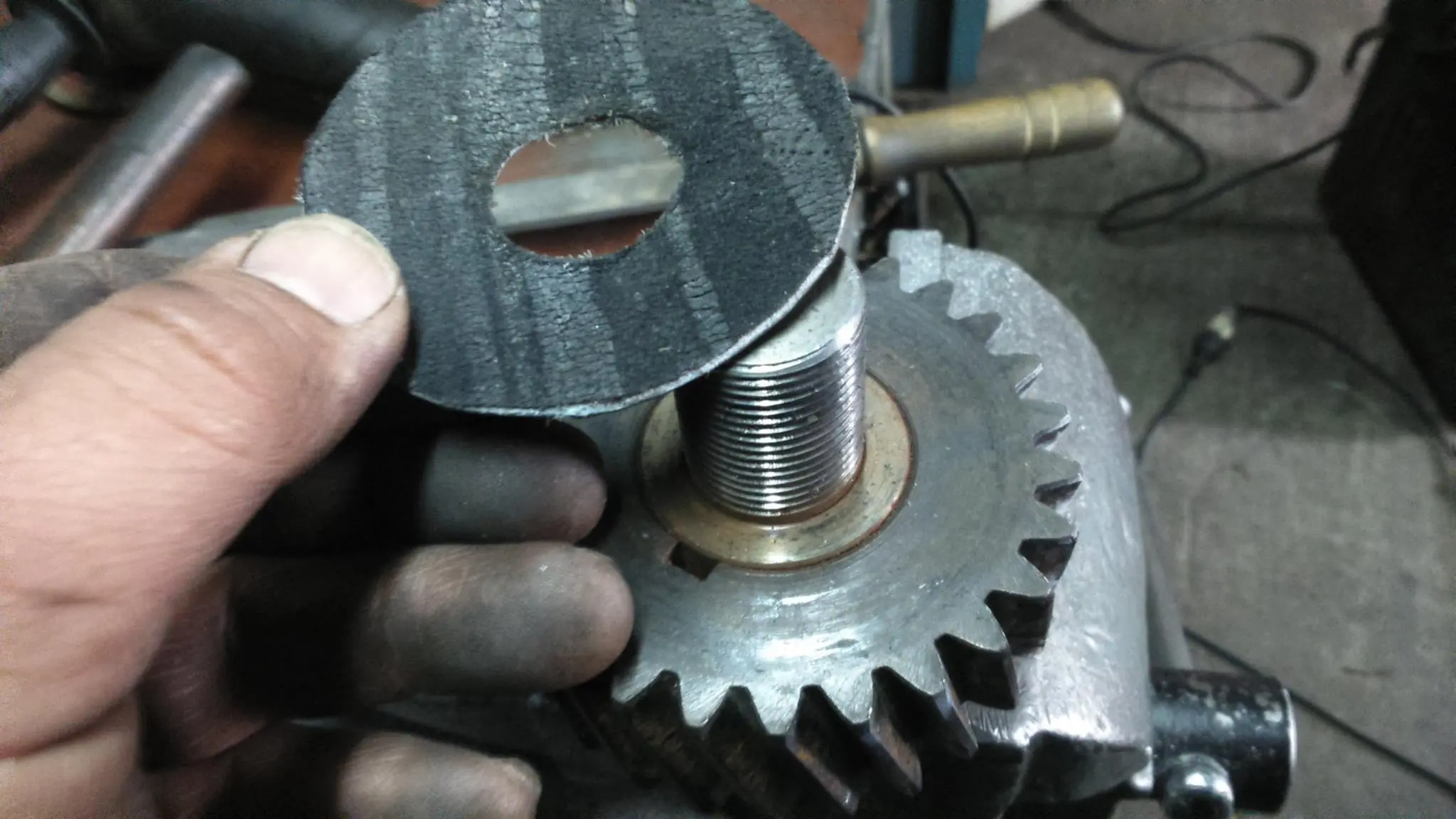

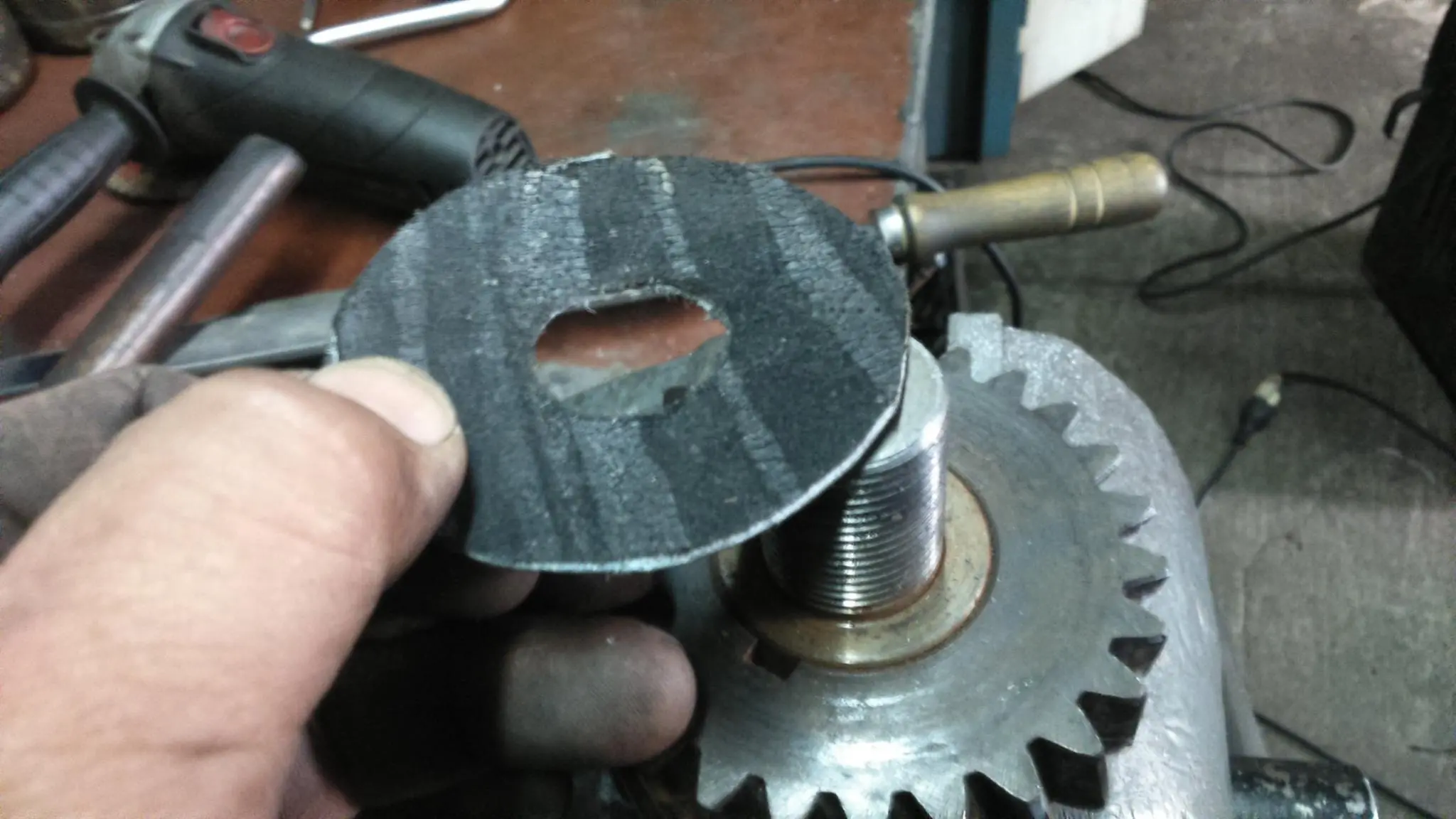

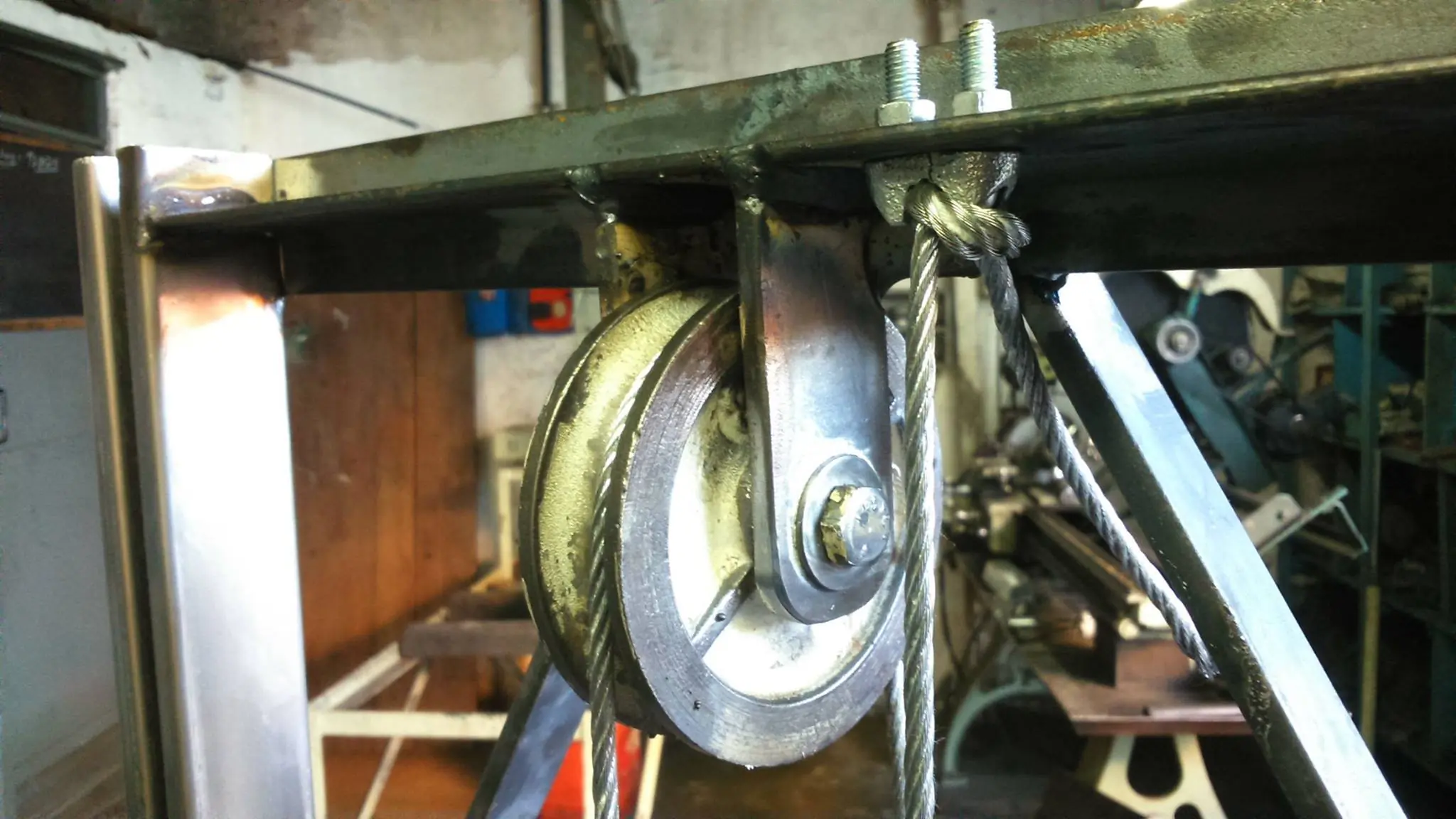

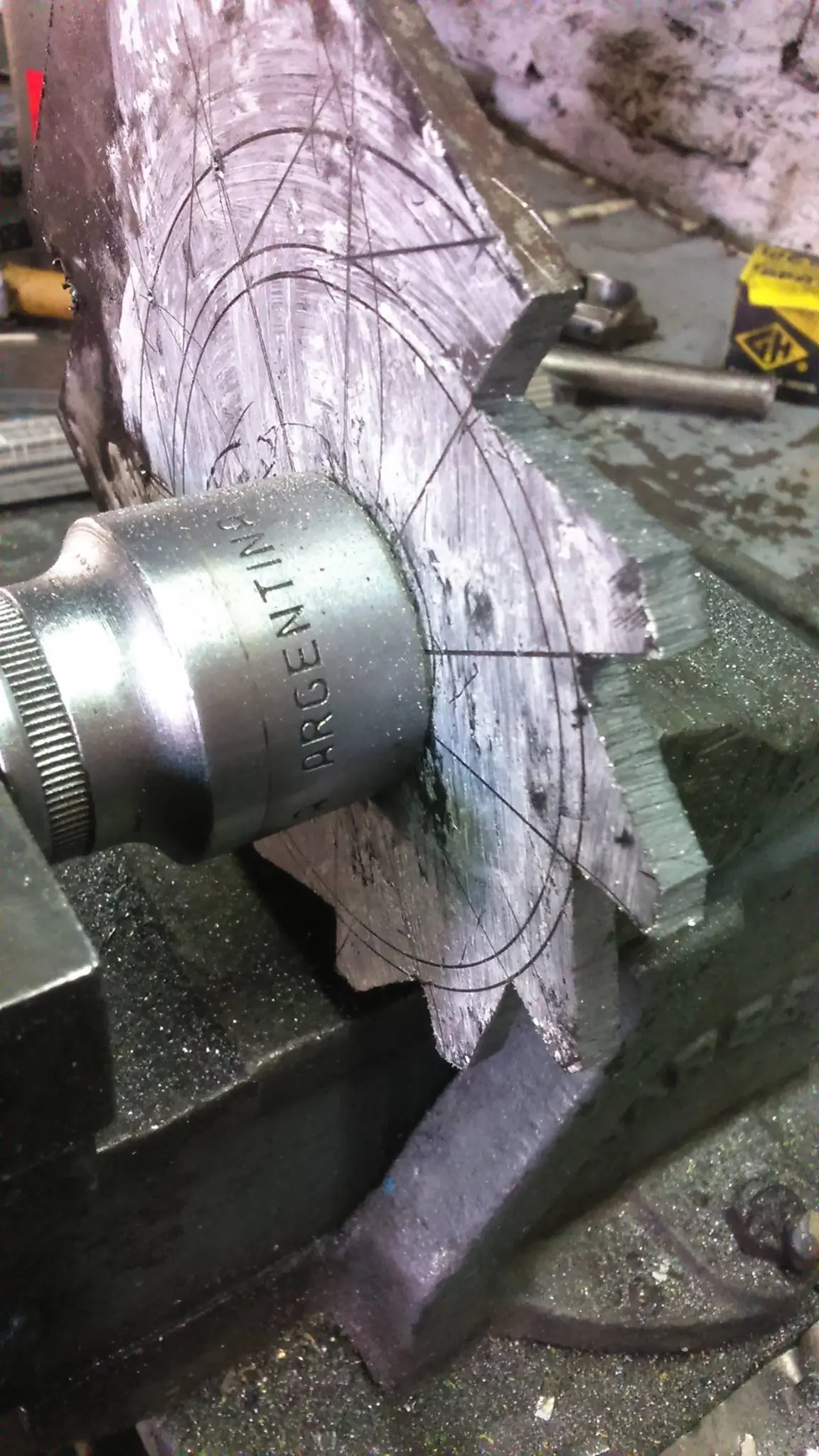

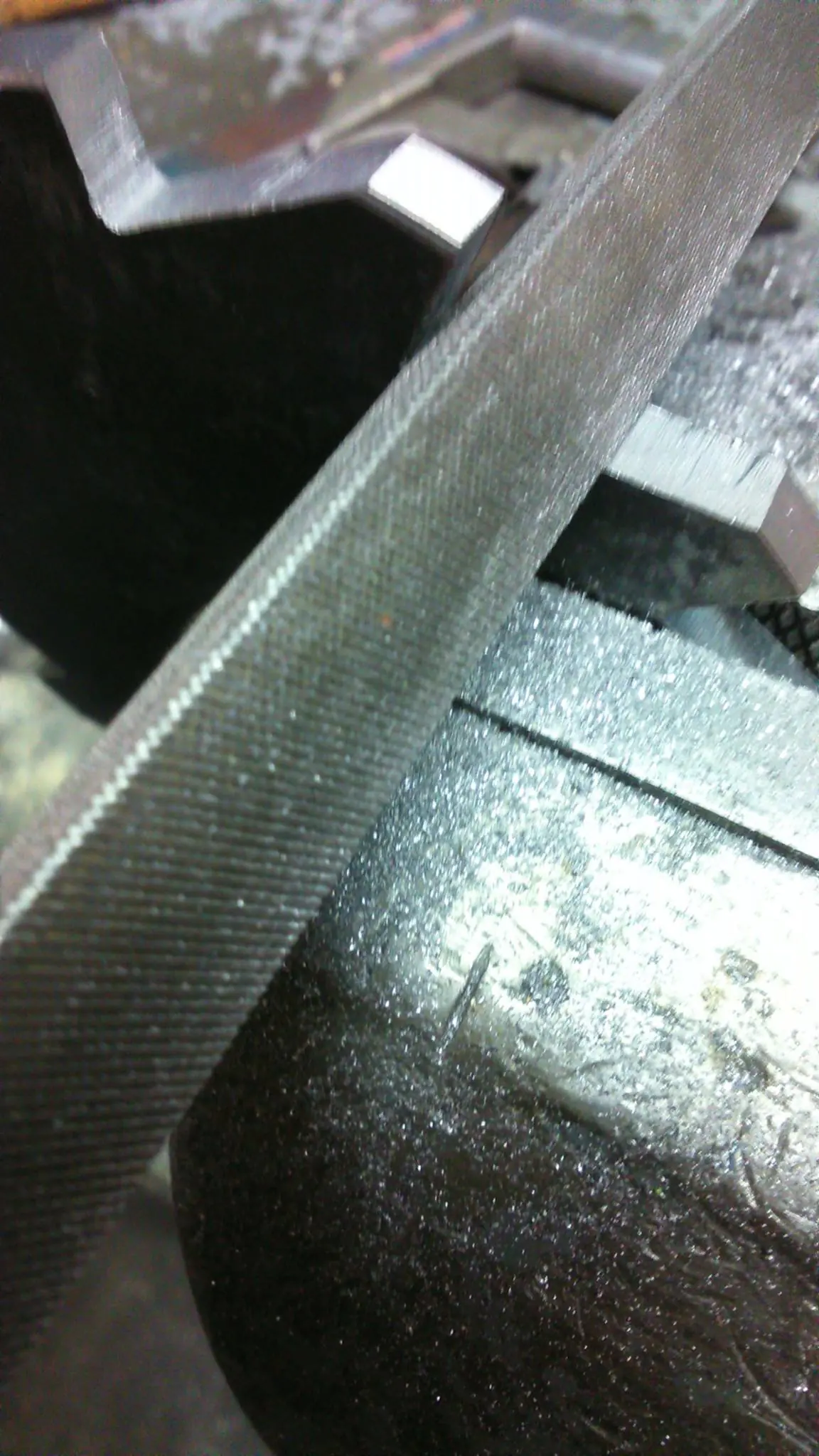

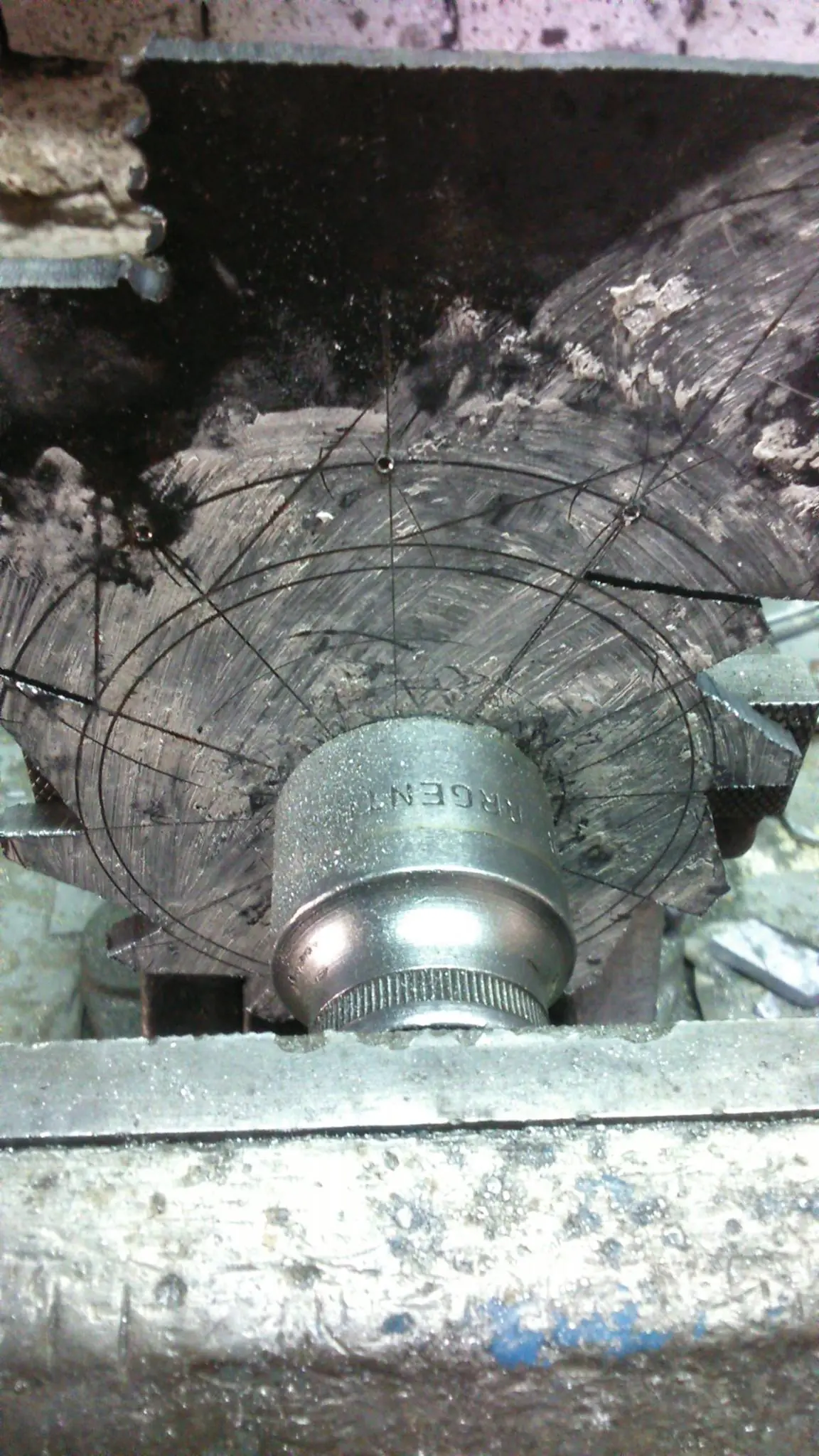

cuando rotamos la manija hacia la derecha (sentido de ajuste de la tuerca). la tuerca apretará un trinquete que hasta entonces se mantuvo flotante, el par de aprete de la tuerca actuará en el trinquete que se señirá mediante una arandela de cuero,arrastrando el secundario, que enrollara el cable de acero,
el peso de lo que elevemos, querrá hacer girar la manija hacia atrás, pero el mismo embrague a través de una traba que actúa sobre los dientes del trinquete, evitará que se vuelva y lo mantendrá frenado en cualquier altura que deseemos.
al aflojar, (sentido anti horario) con la manija, la `resion que frena el secundario cederá , acompañando asi, y siempre frenando la disparada hacia abajo, del peso elevado,
esto hace que el embrague actue siempore que tenga peso, logrando una seguridad extra con un bloqueo adicional.
si queres ahorrarte unos mangos o emprender con esto, a la escala que puedas, y te sirve lo que ves aqui, dale para adelante nomas.
sino , podes conseguirlo en ML. a 8 lucas y pico... o gastarte mas o menos 2 lucas y hacerlo con tus propias manos
las fotos.
disculpen el desorden de las fotos.
(eso es algo que estaria bueno que la gente de Taringa, lo solucione, es decir, hacer como unas vistas en donde podamos desplazar y reordenar las fotos de los post)
Un abrazo.
Saben que es un apilador manual?
es aquel dispositivo que nos permite elevar pesos para movilizarlos en un determinado espacio y que nos serviría , llegado el caso, para apilar cosas.
En nuestro caso (trabajo en una rectificadora de motores). Nos sirve para trasladar los motores (blocks) por los diferentes sectores en donde se les realizan distintos procesos.
y como la mayoría de los motores tienen pesos distintos, que van de livianos a muy pesados, es preciso contar con una herramienta más ágil que una pluma para poder subir y bajar los motores de las distintas máquinas, una persona sola y sin riesgos para lo físico.
entonces me propuse construir un apilador con lo que tenía a mano, en donde la caja reductora con el sistema de embrague me llevó un poco más de tiempo construirla , pero cabe la posibilidad de que puedan realizarse uno propio con un malacate incluso.

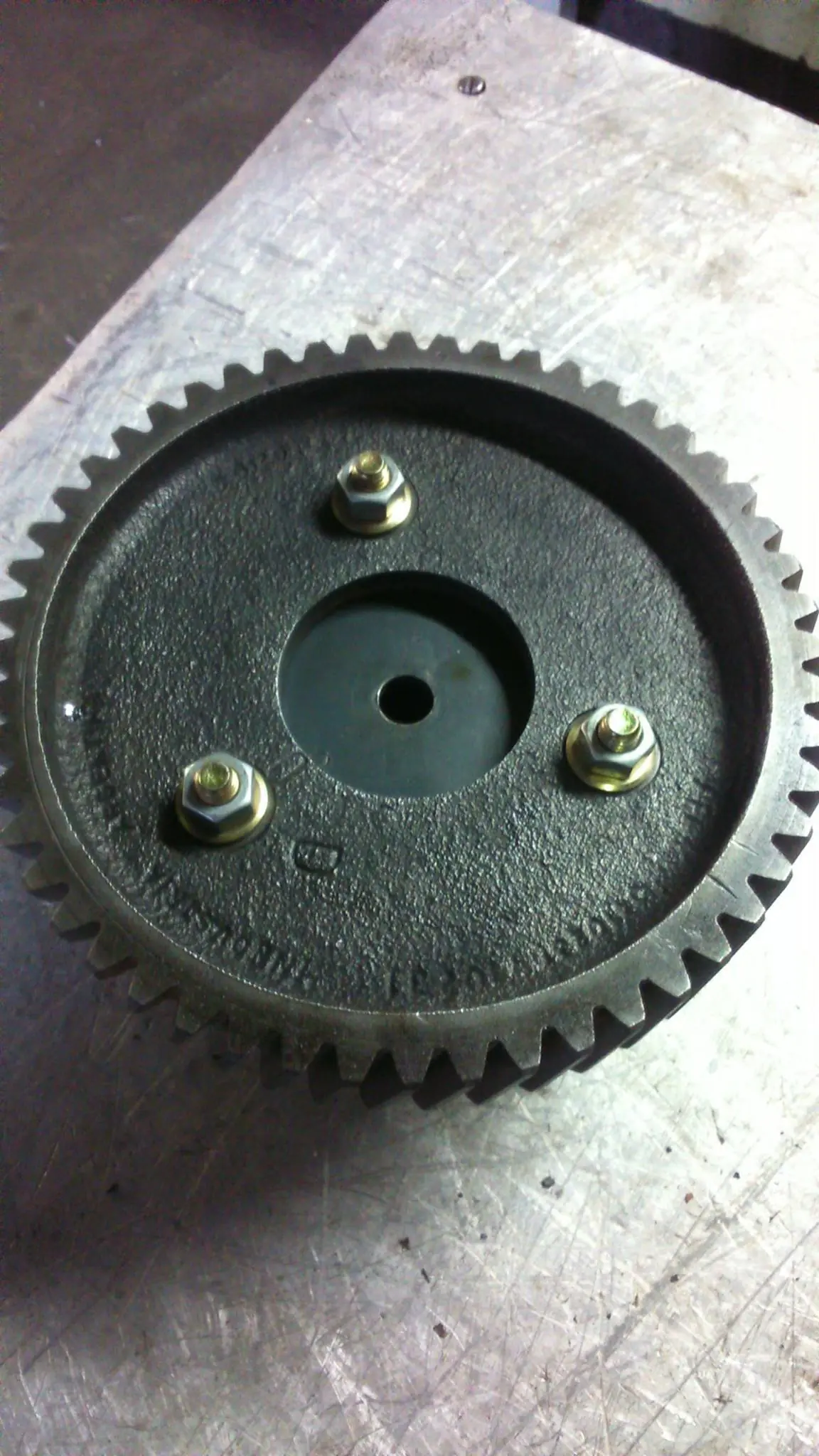

Ustedes notarán que usçe dos engranajes, que no son mas que un par de engranajes viejos de un motor Perkins 4203 pf. en donde el engranaje del cigueñal sería el principal y el de la leva, (que llevará un cilindro ) hará de secundario en donde se arrollará el alambre de acero.
la estructura está armada con hierros ángulo de 2 pulgadas . un poco de hierro U y las guias de la mesa elevadora no es más que de esas guias que se venden para portones en cualquier casa de hierros. con sus respectivos cochecitos de hierro y unas ruedas (2 muy chiquitas y dos grandes giratorias)para poder desplazarse hacia acá o alla-
el carrito terminado soporta sin flexionarse mucho unos 250 kilos, en donde por seguridad, todo peso a dezplazar se hará a baja altura y se lo elevará finalmente llegado el lugar donde será depositado-
les traigo una secuencia de fotos que podrían servirles como sugerencia para armarse su propio apilador manual.

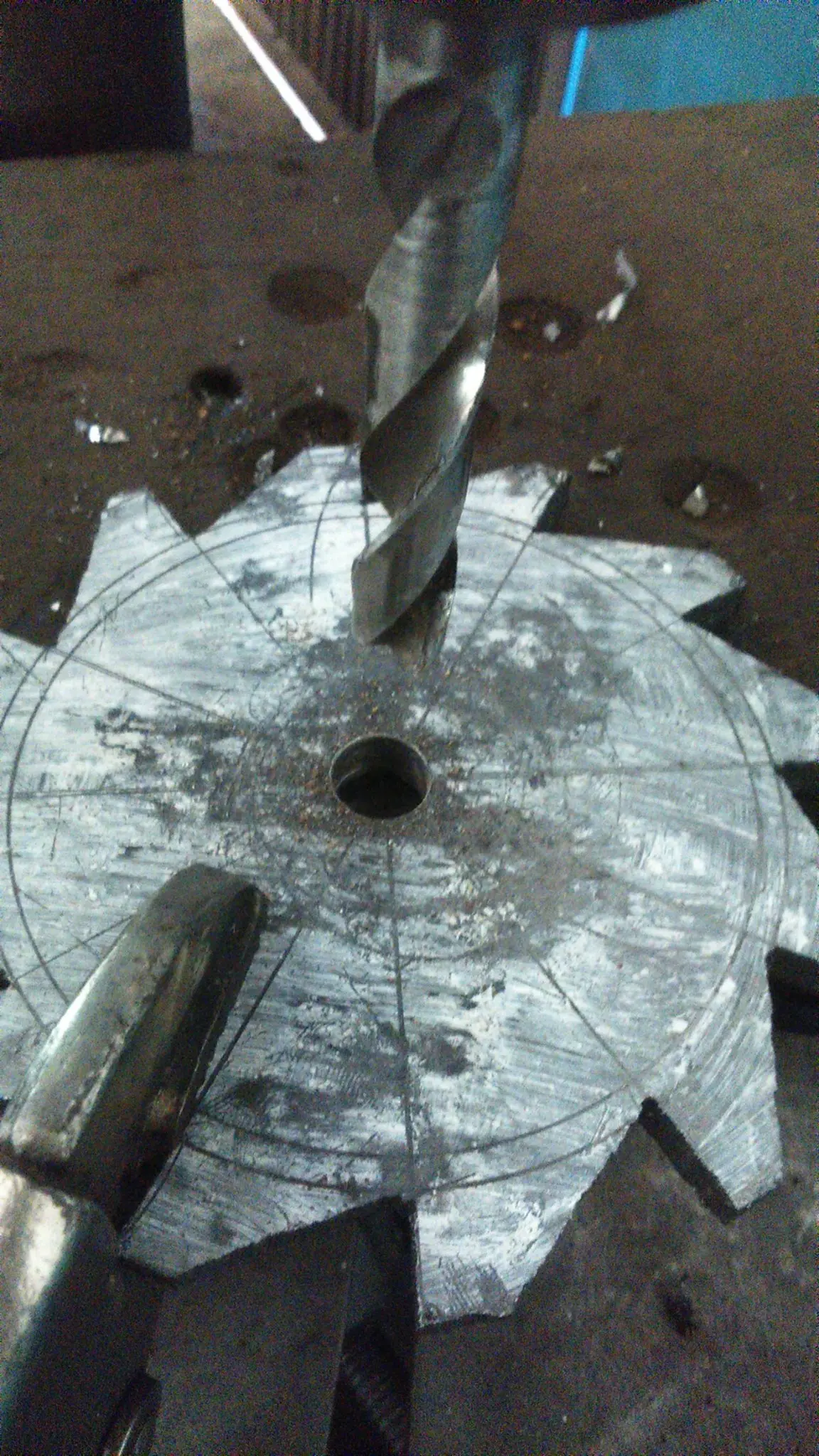

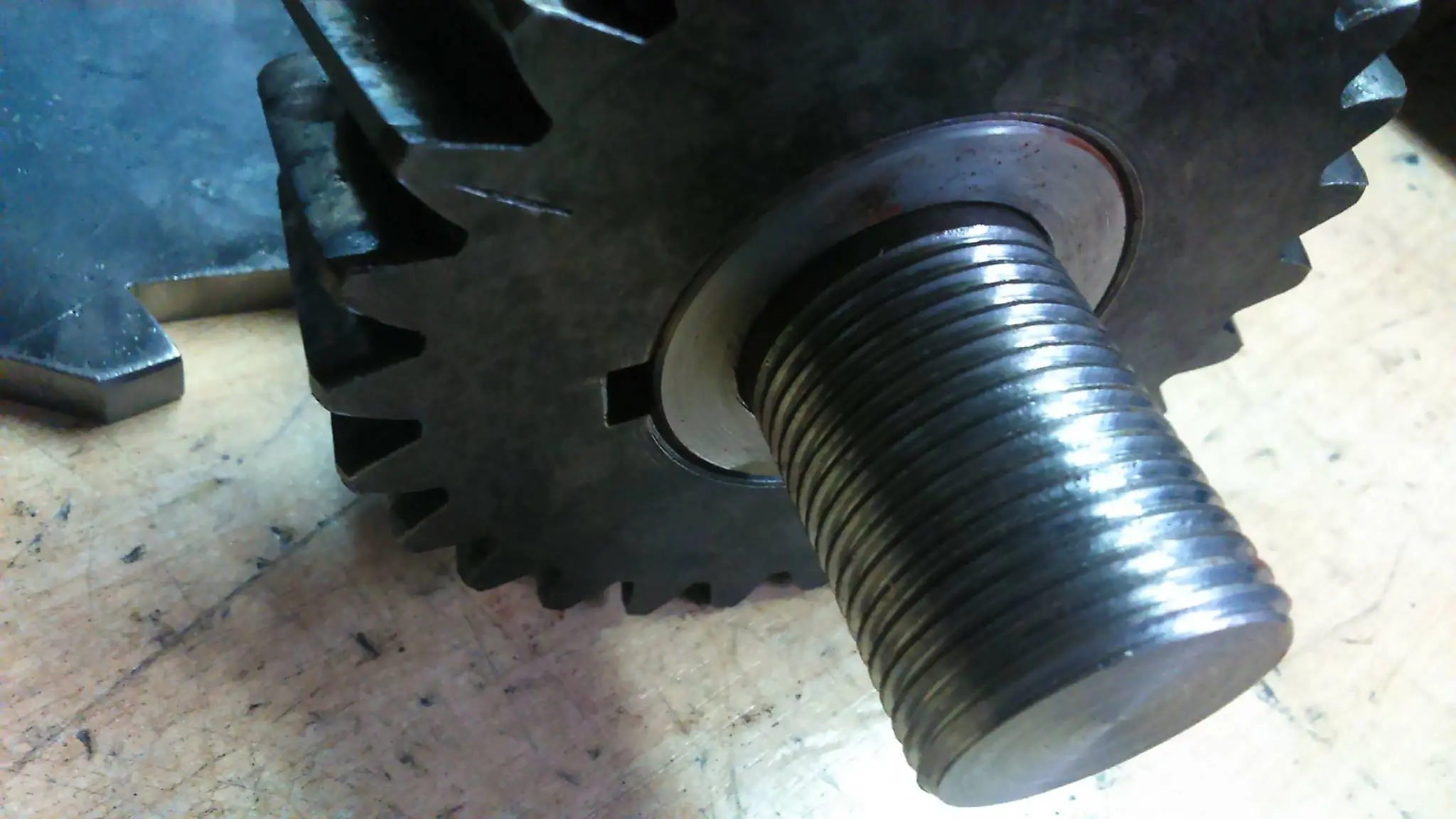

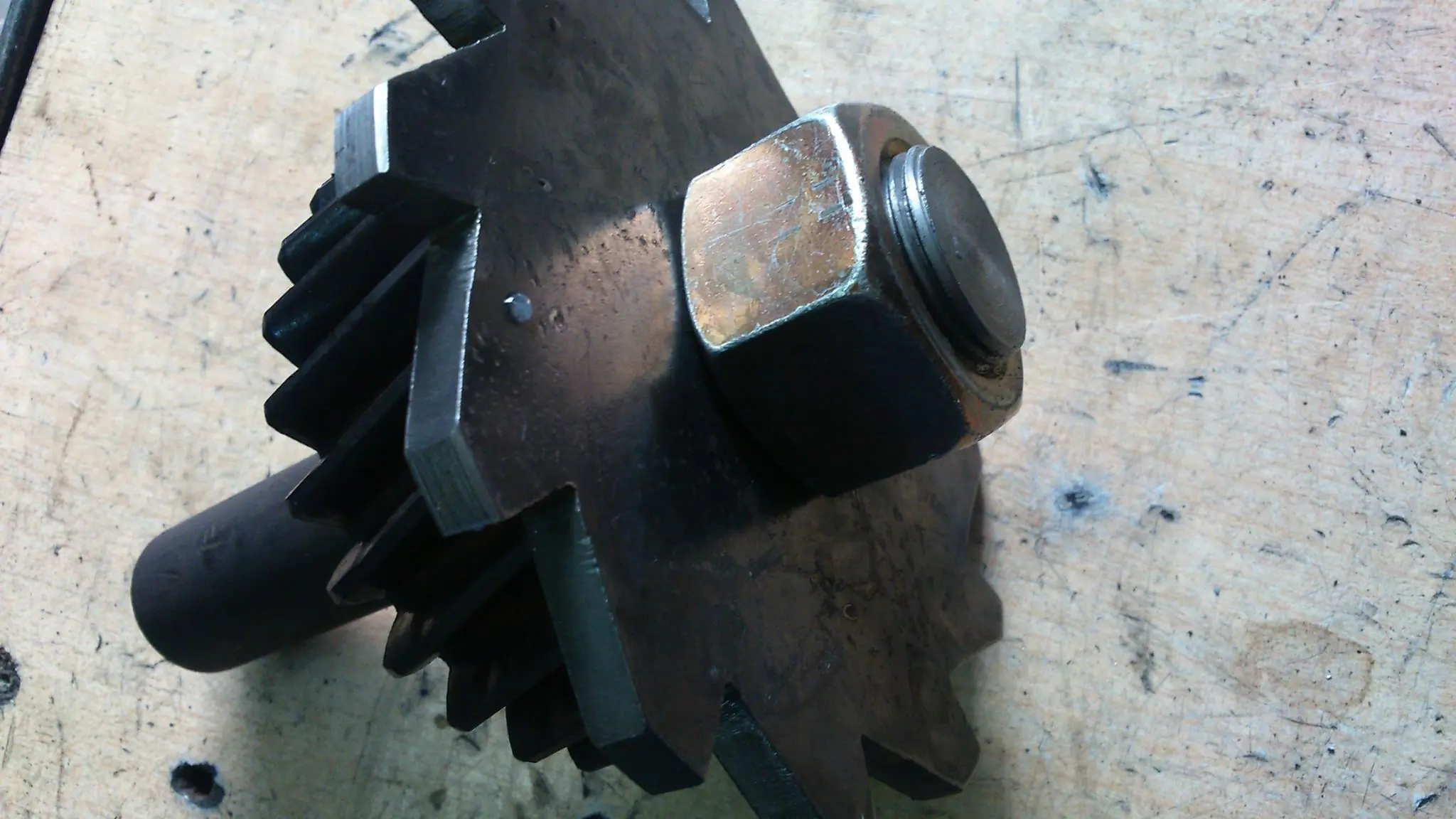

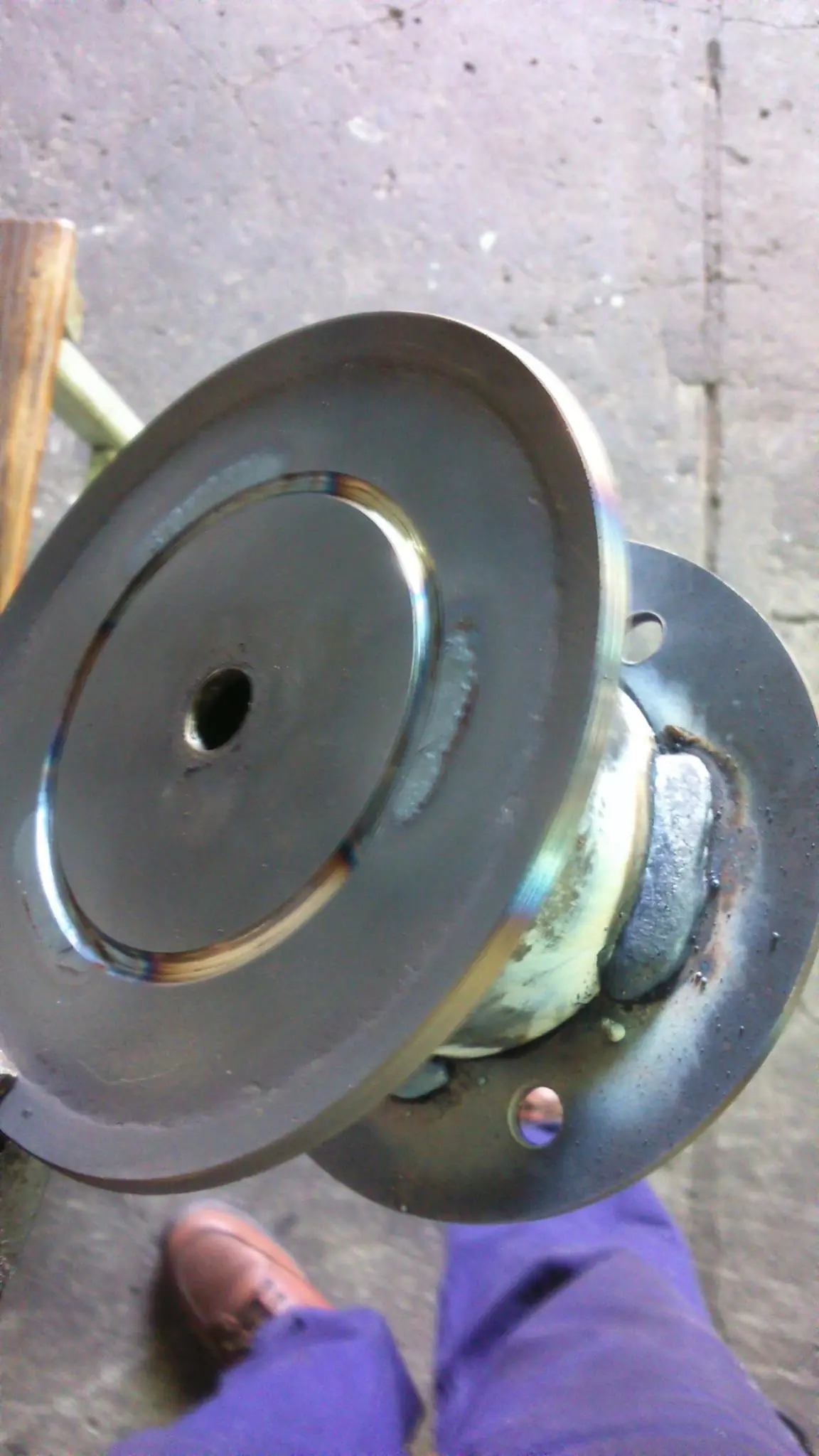

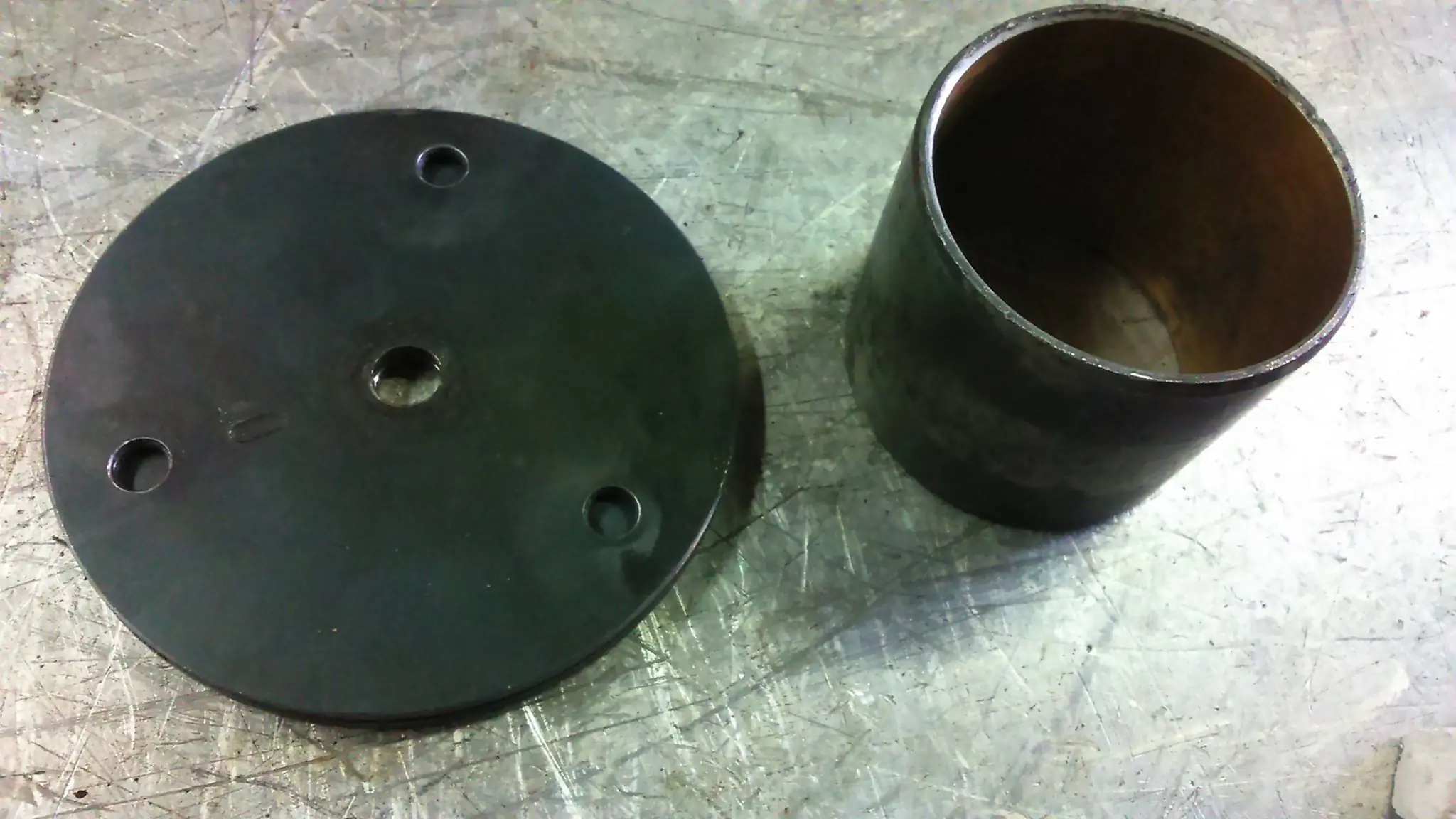

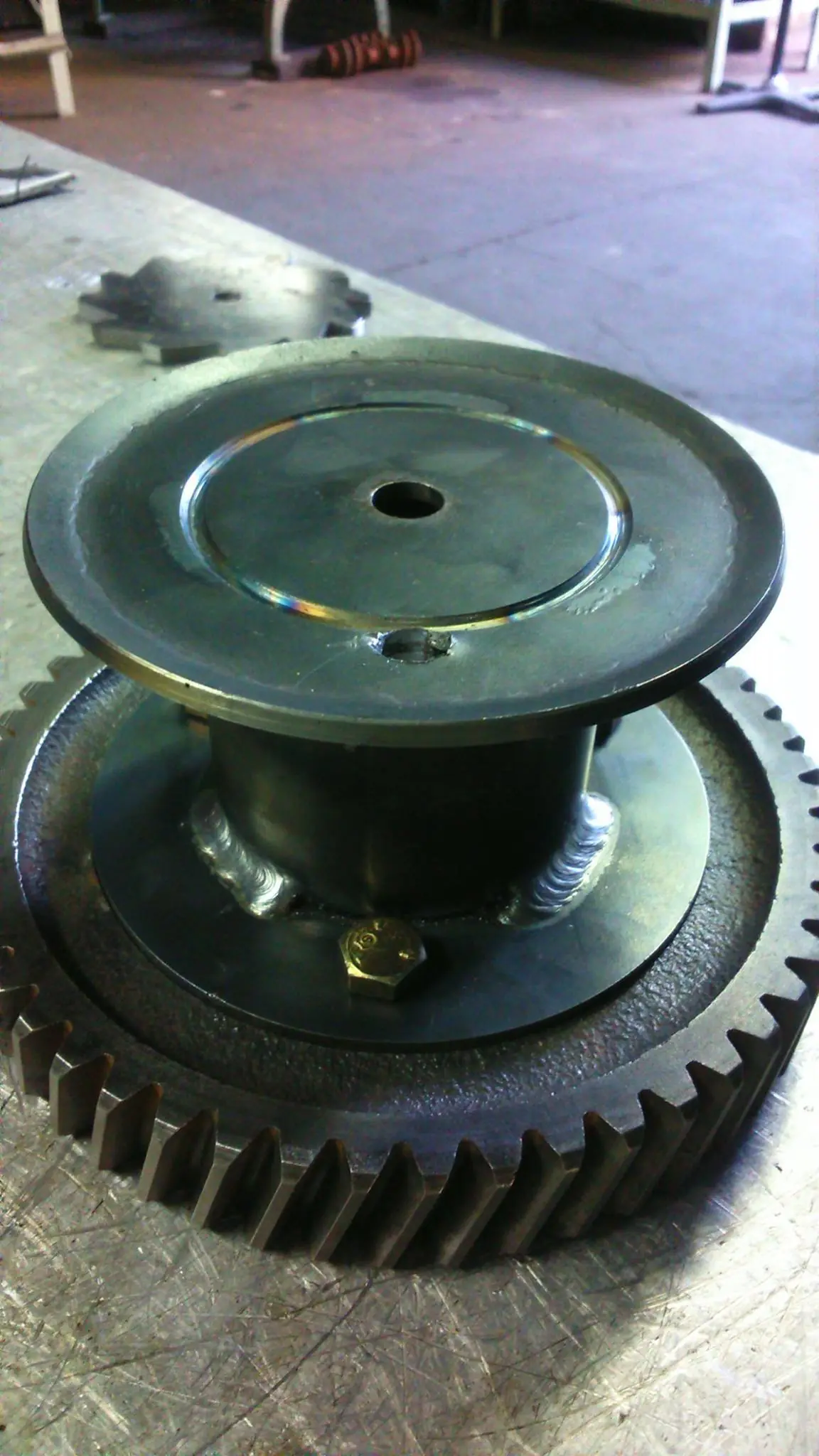

el sistema de embrague es por medio de una tuerca con un mango generoso soldado y funciona así;
cuando rotamos la manija hacia la derecha (sentido de ajuste de la tuerca). la tuerca apretará un trinquete que hasta entonces se mantuvo flotante, el par de aprete de la tuerca actuará en el trinquete que se señirá mediante una arandela de cuero,arrastrando el secundario, que enrollara el cable de acero,

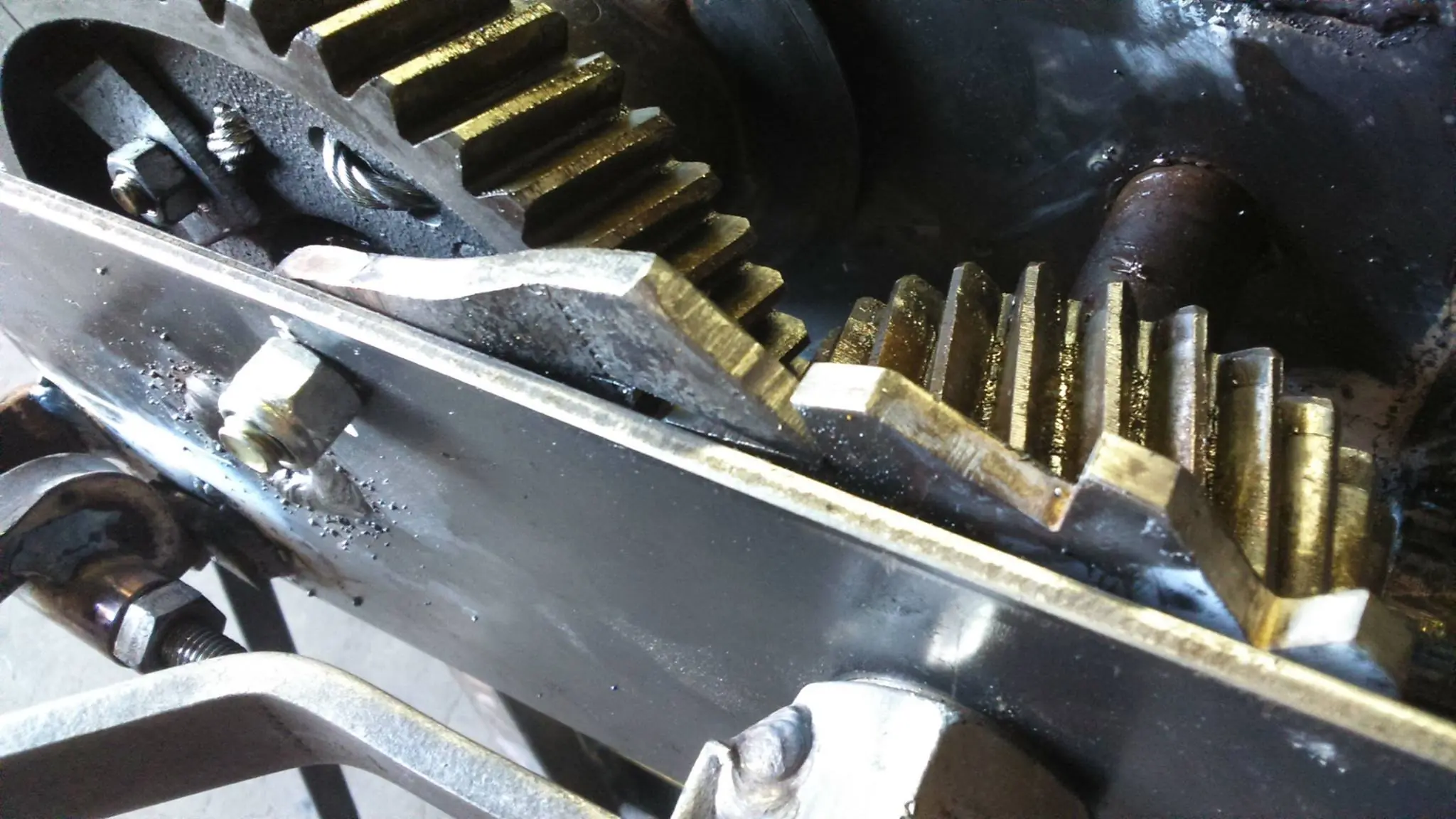

el peso de lo que elevemos, querrá hacer girar la manija hacia atrás, pero el mismo embrague a través de una traba que actúa sobre los dientes del trinquete, evitará que se vuelva y lo mantendrá frenado en cualquier altura que deseemos.
