Cansado de los TDA? Ármate tu amplificador de 35W con transistores!
El siguiente circuito posteado es un amplificador de audio de 35W RMS. Ideal para tu habitación, con unos buenos bafles y unas buenas rolas!
El circuito te entregará 35W RMS a 8 ohm y poco más de 45W a 4 ohm.
Armando este amplificador para la versión estéreo que son dos amplis iguales, obtendrás cerca de 80W a 8 ohm. Suficientes para tu casa, o para una reunión familiar, e incluso como un pequeño sistema de sonido.
El circuito usa fuente simétrica de +/-25VCC de a 2A por canal. Siendo +/-25VCC 4A para versión estéreo.
El circuito es perfecto para todo aquel que no sepa ajustar una etapa de audio, el circuito está calibrado por los diodos 1N4148.

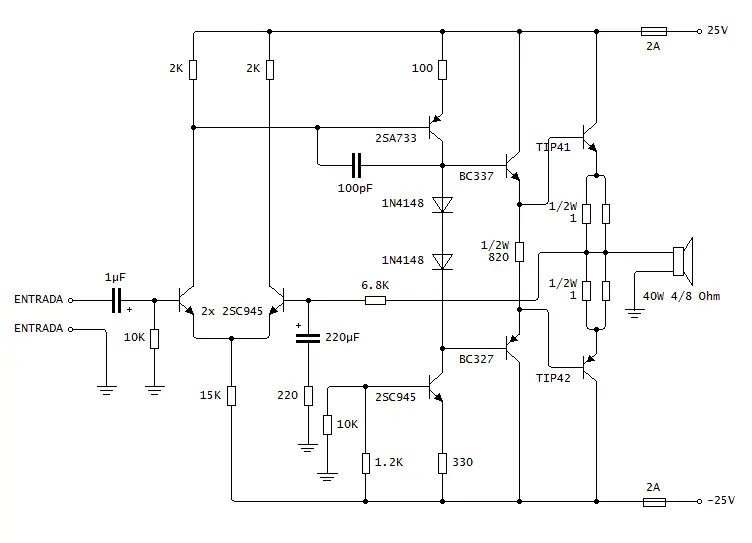

Circuito
El circuito es relativamente simple:
Probado y funcionando! En este momento lo estoy usando al 100% con unos bafles de estos:
Aviso:
Datos sobre el armado y especificaciones técnicas
El circuito entregará 35W RMS sobre una carga de 8 ohms, entregando casi los 50W RMS a 4 ohm.
El circuito funciona mínimo con +/-15V y máximo con +/-30V. Entregando menos de 25W a +/-15V.
Los transistores de salida deben tener un disipador, que puede ser un pedazo de perfil de aluminio, sí, de ese usado para las ventanas de tu casa! Claro, no desarmes tus ventanas para tomar un pedazo, ve a donde hagan ventanas y lo relacionado a vidrio y aluminio y pide un pedazo de perfil de aluminio. Verás que sale más barato que comprarte un disipador de aluminio!
Yo compré cerca de medio metro de perfil por apenas 1 EUR y me sobra un buen de perfil ! En cambio con ese mismo dinero me alcanza para apenas un disipadorcito de aluminio para un pobre TO-220.
La THD parece ser muy baja, pero no he encontrado datos acerca de esto.
El amplificador se saturará con más de 400mV, por lo que en ciertos casos no se necesitará un preamplificador para reforzar la señal, de hacer esto puedes distorsionar el sonido.
