El inicio de este post es de poder dar herramientas sencillas y poder realizar o conocer como funciona la conexión de pcs en una red.
Para comenzar, debemos tener en cuenta que para conectar dos pcs, necesitamos 3 cosas básicas, y si nos basamos en el modelo OSI son
1ero – Un medio fisico (puede ser cable, fibra, microondas). Capa 1 – modelo OSI
2do- Una placa de red que se conecte a través de estos dispositivos o un hub. Capa 2 – modelo OSI
3ro – direccionamiento IP como también dispositivos que conecten y unan redes. capa 3 – modelo OSI
Si bien el modelo OSI para la interconexión de redes se basa en 7 capas, haremos hincapié en las 3 primeras aunque se aclara que si alguna de las restantes no cumple con el protocolo la conexión entre dispositivos de red no se podrá realizar.
1 El medio fisico mas usado para la conexión de pcs es el cable utp, puede ser derecho o cruzado (se contemplan en la norma 568 A y 568 B)
Una rapida guia para saber cual es el cable correcto para conectar dos dispositivos hay que saber, si los dispositivos son Iguales = Cable Cruzado, si los dispositivos son Diferentes = Cable Derecho
Ejemplo Dos pcs utilizan Cable Cruzado y Una pc contra un hub calble derecho, hoy en dia muchas pcs o dispositivos de red son “Automaticos” ya que no importa la norma del cable a utilizar se conectan de igual forma.

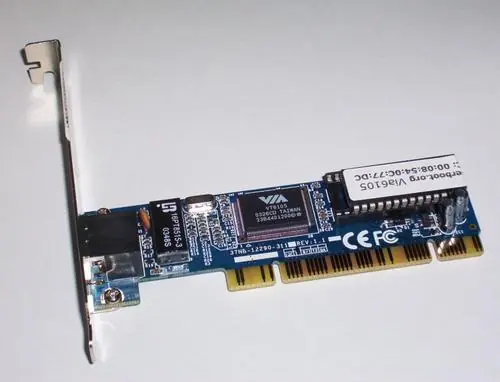

2 la placa de red, es un dispositivo de red el cual posee una dirección única e irrepetible (no es cierto, pero son aisladas las repeticiones) expresada en Hexadecimal, asignada por el fabricante. Además encontramos los repetidores multipuestos o Hubs los cuales amplifican las señales eléctricas y sirven para conectar pcs
3 el direccionamiento ip es un numero de 32 bits o dígitos expresado entre puntos divididos en 4 bloques de 8bits cada uno, el cual el mínimo valor es 0.0.0.0 y el máximo es 255.255.255.255. Contiene 2 partes Una dirección de red y una dirección de nodo
No voy a hablar de las clases de redes ya que según sus octetos difieren en diferentes clases, quiero indicarles que estos bits que se representan a través de estas direcciones, no son mas que impulsos eléctricos la cual la pc junto a la placa de red y el cable, intercambia y decodifica, para poder conectarse.
La función de la ethernet es poder resolver direcciones lógicas (ip) y transformas en físicas (mac address), Esto lo realizan a través de los protocolos ARP ya que teniendo un ip se puede obtener un mac address, y a con del protocolo RARP puedo obtener un ip a través de un mac address conocido.
Las pc guardan en la Ram una tabla la cual cada ip tiene asociado un mac o dirección física, y es fundamental ya que a través del gateway o puerta de enlace (un router o Server) puede conocer otras redes ya que hace referencia a un dispositivo que une redes.
La conexión se realiza a través de puertos, los cuales están estandarizados ejemplo
Puerto tcp 139 netbios, tcp 80 http, tcp 21 ftp, etc..
Para obtener un ip en una red hay dos opciones
1 Automatico – mas comun es D H C P entrega puerta de enlace , dns, win y nombre de dominio.
2 Manual – lo pone el usuario
Una vex dado esto, podemos ir a la practica.
ejemplo
Si hacen desde D.O.S (boton inicio – Ejecutar en Windows) ipconfig haciendo enter van a obtener su direccion ip
C:\Documents and Settings\usuario>ipconfig
Configuración IP de Windows
Adaptador Ethernet Conexión de área local 1 :
Estado de los medios. . . .: medios desconectados
Adaptador Ethernet Conexión de área local 2 :
Sufijo de conexión específica DNS :
Dirección IP. . . . . . . . . . . : 190.25.212.173
Máscara de subred . . . . . . . . : 255.255.255.0
Puerta de enlace predeterminada : 190.25.212.1
Prueben con Ipconfig /all o simplemente ipconfig ? van a aparecer las diferentes opciones, ejemplo la utilidad release es para liberar ip y Renew renevarlo
De esta forma teniendo 2 placas red, podemos bajar en rapadshare y una vez terminado el download se pone el cable en el 2do adaptador y haciendo un Ipconfig /release /renew podemos liberar y cambiar el ip de nuestra pc, siempre y cuando nuestro proveedor de Internet lo permita.
Además con el comando Netstat podemos tener múltiples usos
Ejemplos
Para ver nuestras conexiones y poder ver que no se conecten a nuestra pc
Inicio – Ejecutar Netstat (un ejemplo de mi pc conectandose a taringa)
Ejemplos
Para ver nuestras conexiones y poder ver que no se conecten a nuestra pc
Inicio – Ejecutar Netstat (un ejemplo de mi pc conectandose a taringa)
C:\Documents and Settings\baja>netstat
Conexiones activas
Proto Dirección local Dirección remota Estado
TCP propia:2596 localhost:2597 ESTABLISHED
TCP propia:2597 localhost:2596 ESTABLISHED
TCP propia:2598 localhost:2599 ESTABLISHED
TCP propia:2599 localhost:2598 ESTABLISHED
TCP propia:2602 host211.200-43-229.telecom.net.ar:http ESTABLIS
HED
TCP propia:2603 209.190.51.195:http ESTABLISHED
TCP propia:2604 209.190.51.195:http ESTABLISHED
TCP propia:2605 209.190.51.197:http ESTABLISHED
TCP propia:2606 209.190.51.197:http ESTABLISHED
TCP propia:2607 eh-in-f99.google.com:http ESTABLISHED
TCP propia:2608 www.impresionesweb.com:http ESTABLISHED
Si tienen en dirección remota una ip o pc y estando NBsession established, les indica que tienen una pc conectada a ustedes via netbios (ojo con compartir discos) y uno les puedo asegurar que no se da cuenta.
Como prueba si tienen emule cuando lo activan fíjense con netstat todos los dispositivos que generan conexiones con este comando
También les puede Servir como para ver errores tanto fisicos como lógicos
Inicio – Ejecutar Netstat –e
C:\Documents and Settings\pc>netstat -e
Estadísticas de interfaz
Recibidos Enviados
Bytes 94216031 11613745
Paquetes de unidifusión 121078 93844
Paquetes no de unidifusión 37100 162
Descartados 0 0
Errores 0 0
Protocolos desconocidos 0
Lo simple de los comandos con D.O.S es que los comodines los pueden ver con el signo de pregunta ? o simplemente el comando solo y van a ver todas las opciones que tienen
Ejemplo comando net o net ?
Por ultimo el comando Ping es un eco y de esta forma podemos ver en cuanto tiempo responde nuestro dispositivo o cualquier dispositivo que lo tenga habilitado
Simplemente es un eco y podemos ver la respuesta de nuestro gateway o el proximo salto, lo cual si tienen lentitud con ipconfig ven la puerta de enlace y a traves del ping pueden ver si los tiempos son muy altos o hay perdidas de conexión, ya sea por saturación o el dispositivo esta muy ocupado y no puede contestar nuestra solicitud, entre otros.
Ejemplo
C:\Documents and Settings\baja>ping localhost (propia pc)
Haciendo ping a propia [127.0.0.1] con 32 bytes de datos:
Respuesta desde 127.0.0.1: bytes=32 tiempo<1m TTL=128
Respuesta desde 127.0.0.1: bytes=32 tiempo<1m TTL=128
Respuesta desde 127.0.0.1: bytes=32 tiempo<1m TTL=128
Respuesta desde 127.0.0.1: bytes=32 tiempo<1m TTL=128
Estadísticas de ping para 127.0.0.1:
Paquetes: enviados = 4, recibidos = 4, perdidos = 0
(0% perdidos),
Tiempos aproximados de ida y vuelta en milisegundos:
Mínimo = 0ms, Máximo = 0ms, Media = 0ms
Para terminar después de todo lo expuesto podemos tener en cta que con un ping. Netstat, ipconfig podemos no solo tener un diagnostico completo de nuestro host en cualquier red como también de cualquier dispositivo ya que utilizando los diferentes comodines podemos tener una rápida respuesta a nuestra necesidad y sin necesidad de programas que recargan y generan lentitud en nuestra pc, espacialmente en Windows.
Espero les sea de utilidad y si bien hay términos incompletos, trato de hacer el post en un vocabulario poco técnico para que todos puedan comprender.
