¡Recarga tu celular caminando!

  ¿Sabias que puedes generar suficiente energía para recargar cualquier dispositivo USB? Pues este pequeño experimento te enseñará como.


















  Haciendo nuestra suela

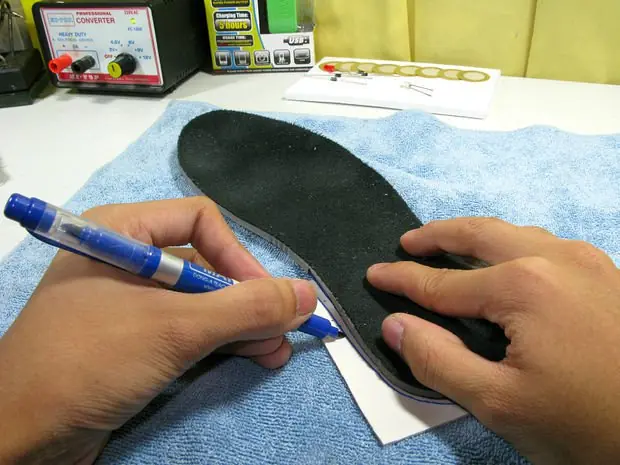

  Toma la forma y el tamaño de la suela de tu zapato trazandolo en la pieza de PVC, toma unas tijeras fuertes y recorta el contorno de la pieza con cuidado, esta placa servirá para montar los sensores y demas elementos.


Nota: la pieza de PVC no debe ser ni muy gruesa ni muy delgada.


 Colocando las piezas

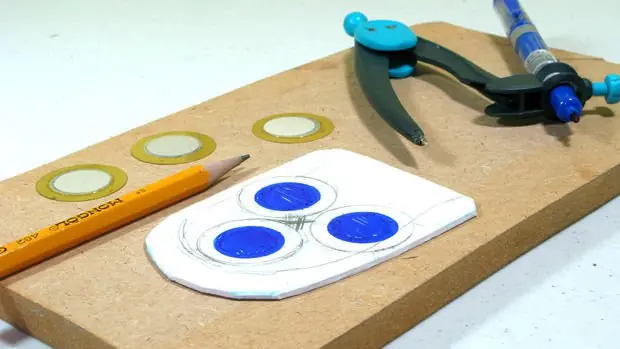

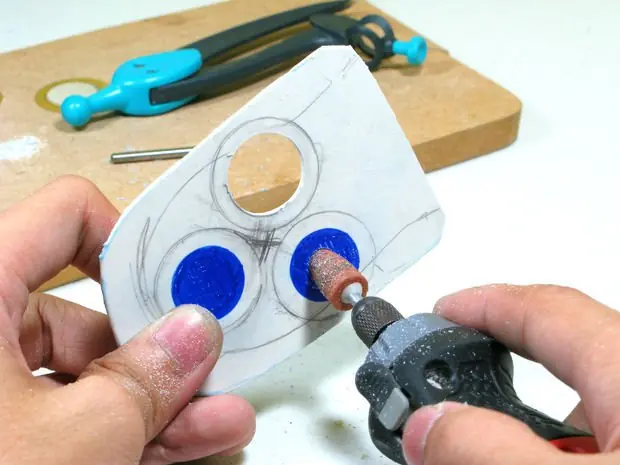

  Utilizamos los tres sensores y marcamos el contorno en la zona donde tu talón pise
mas, tomamos un compás y en un radio de 2mm de diferencia hacemos un margen.

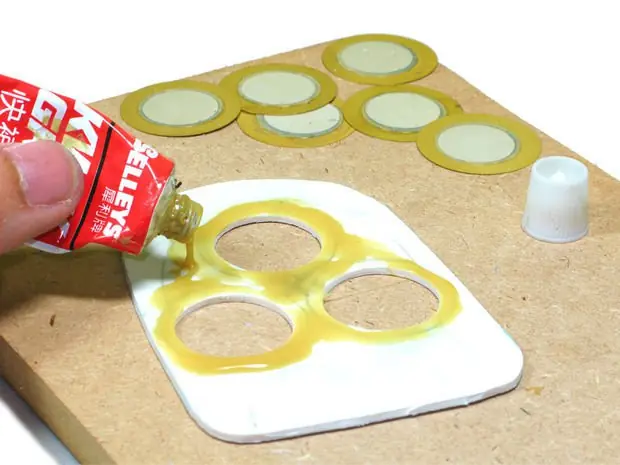

  Pegamos los sensores piezoelectricos


 Esparce el pegamento sobre el margen de 2 mm antes mencionado

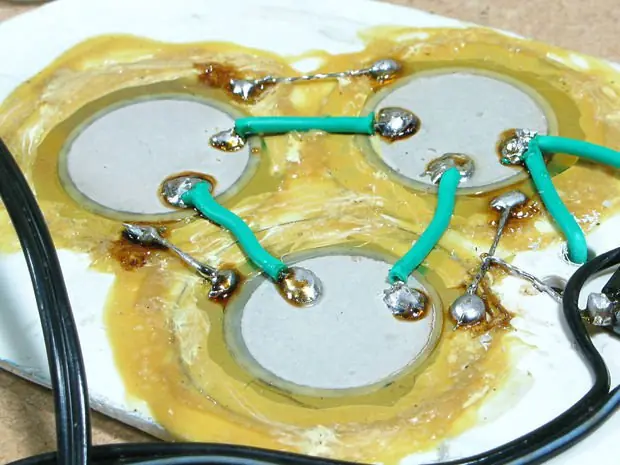

  Soldamos las piezas juntas

 Soldamos los sensores en paralelo para aprovechar al máximola energía, debería quedarles así
(No es la mejor soladura pero igual sirve)

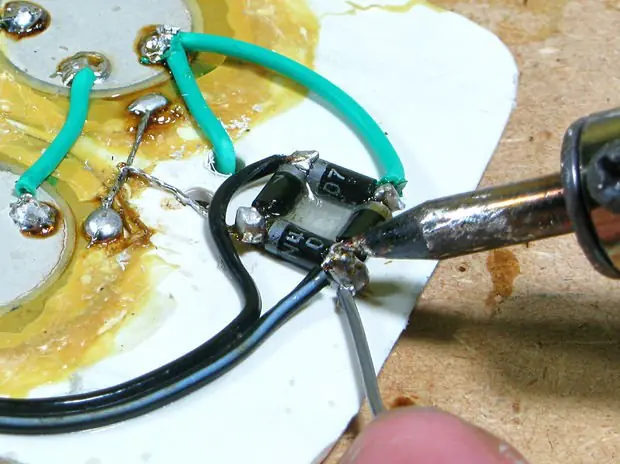

 Construimos un puente de diodos


 Es necesario hacer esto porque los dispositivos USB usan corriente continua, por eso el puente de diodos transforma la corriente alterna en corriente continua.

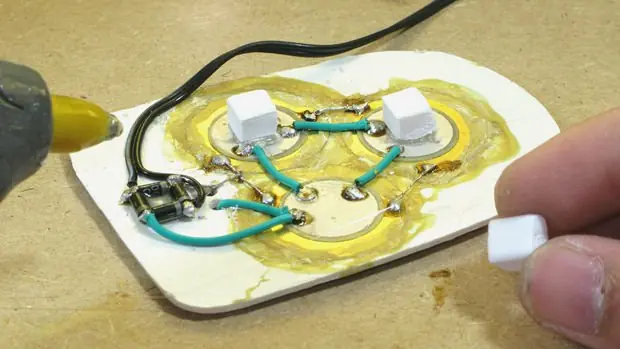

Agregamos botones de goma espuma


 Los colocamos en todo el centro de los sensores piezoelectricos y cumpliran la función de botones.

Observación y prueba

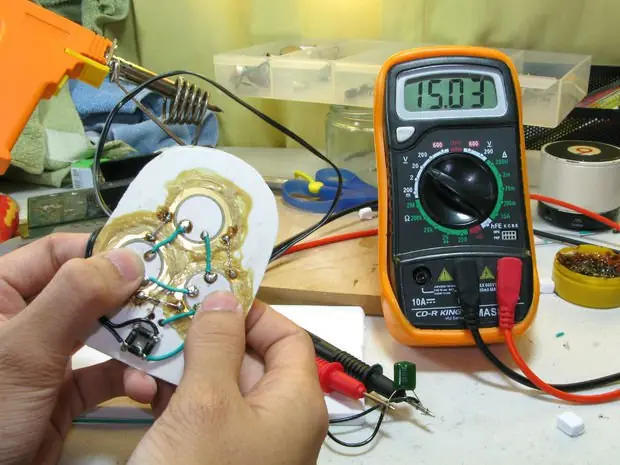

Presionando con la mano = 15.03 voltios (2mA)
Caminando= 18.53 voltios (5mA)
Corriendo= 27.89 voltios (11mA)

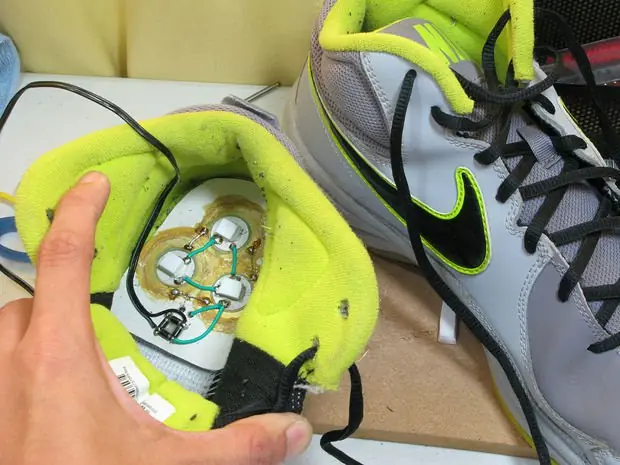

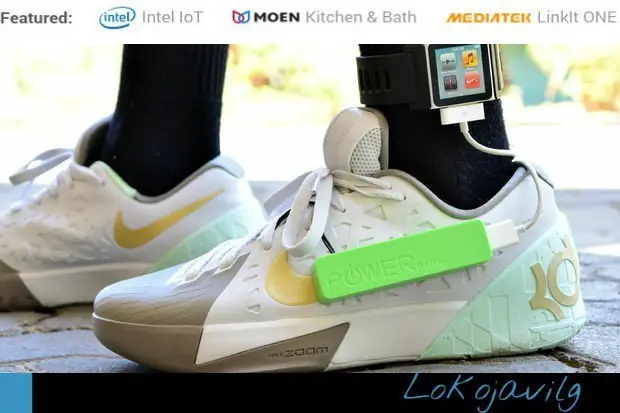

 Instalamos nuestra suela especial

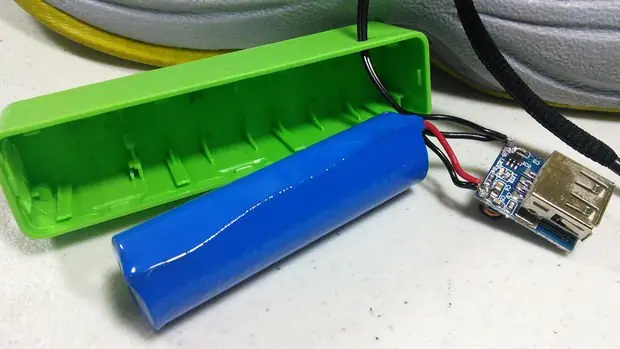

  Colocamos el POWERBANK para almacenar la energia.



 Abrimos el POWERBANK y conectamos el cable del puente de diodos a la placa del almacenador de enegia.


AVISO: esto es solo un prototipo diseñado por ASCAS para la feria de ciencias de GOOGLE de 2014 este proyecto esta realizado gracias a el.




 Eso es todo linces, espero que le haya gustado mi primer post.
