Hace tiempo encontré un programa llamado Stepmania (http://www.stepmania.com/)

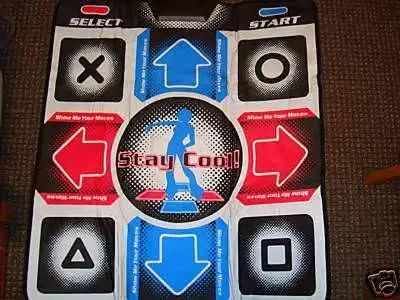

Como muchos saben este programa sirve para jugar a viejos juegos de baile como DDR (Dance Dance Revolution) y otros que hasta la fecha siguen siendo un exito como Pump It Up (PIU).
Me emocioné al ver esto ya que mi viejo ps2 habia muerto hace un par de meses por lo que para mi jugar esto era imposible, además de que mi tapete de baile ya no servia por tanto uso
Por lo que inmediatamente bajé el programa, lo instalé y me puse a jugar y para mi sorpresa googleando un poco rapidamente encontré packs de canciones con todos mis temas favoritos de DDR que tanto jugaba en ps1 y ps2:
Además de canciones que alguna vez jugué en maquinas de baile en centros comerciales:
Por esto y otras cosas mas me di a la tarea de fabricar mi propio tapete de baile.
Estos fueron los materiales que utilicé:
1) Base y Marco Principal
para este paso necesitarémos los sig:
MDF con un grosor de 12mm
Base_Principal: 99cm x 89cm (1 pza)
Marco_principal: 89cm x 7.5cm (2 pzas)
Marco_lateral: 84cm x 2.5cm (2 pzas)
Paneles_estaticos: 28cm x 28cm (5 pzas)

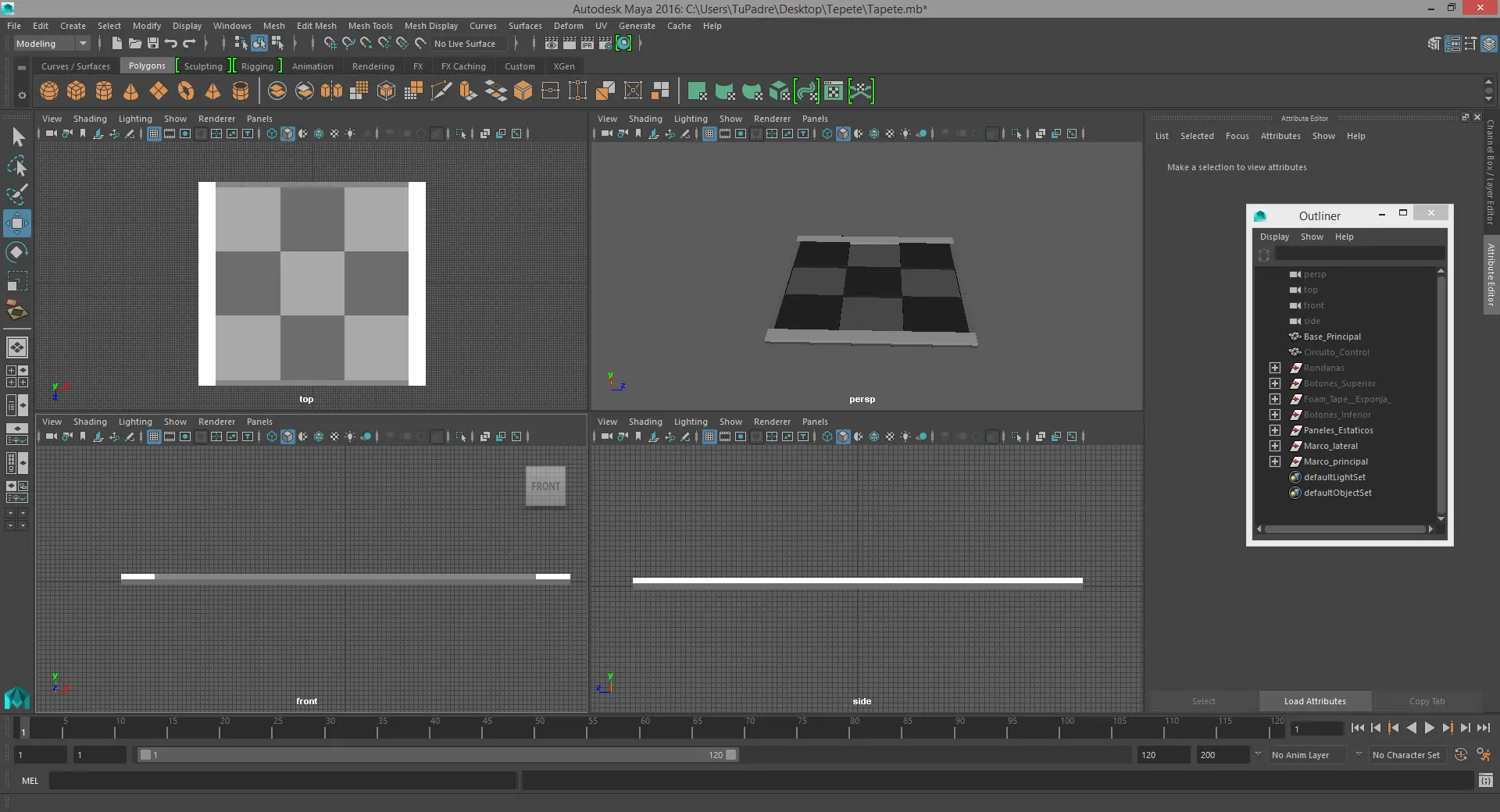

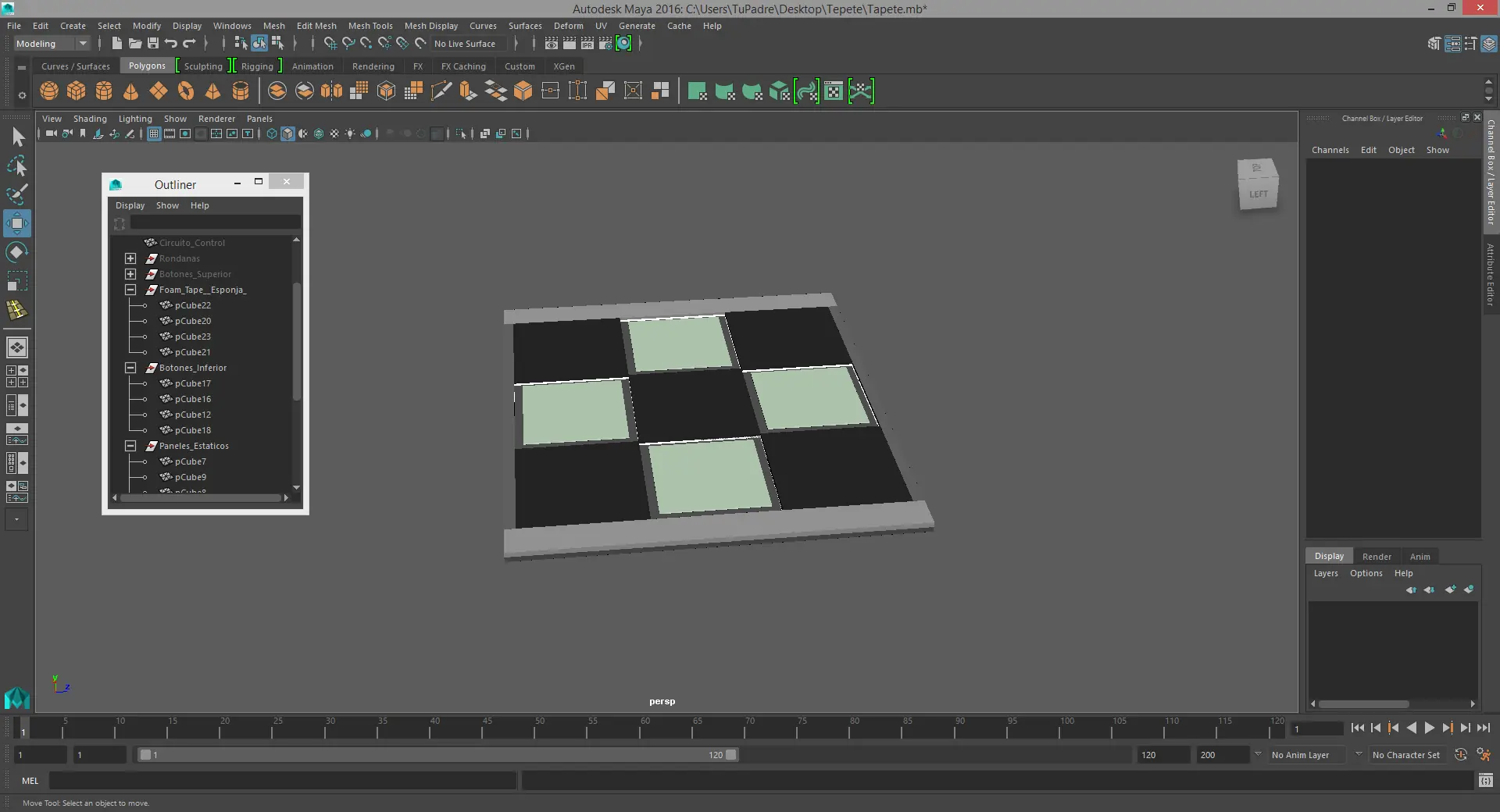

Todo esto es para la Base y Marco de nuestro tapete:
Nota: toda la madera que utilicé se llama MDF (Tablero de fibra de densidad media)
Pido perdón por la resolución tan fea en Maya pero la PC donde estoy no cuenta con una buena GPU.
Como ven los nombres que he usado coinciden con los de la ventana de Outliner en Maya, esto es por que al final pondré el archivo para que lo puedan previsualizar en Maya uds. mismos
2) Pegar todo lo estático
para este paso necesitarémos los sig:
Pegamento blanco ó clavos, en mi caso usé pegamento para no dañar la madera.

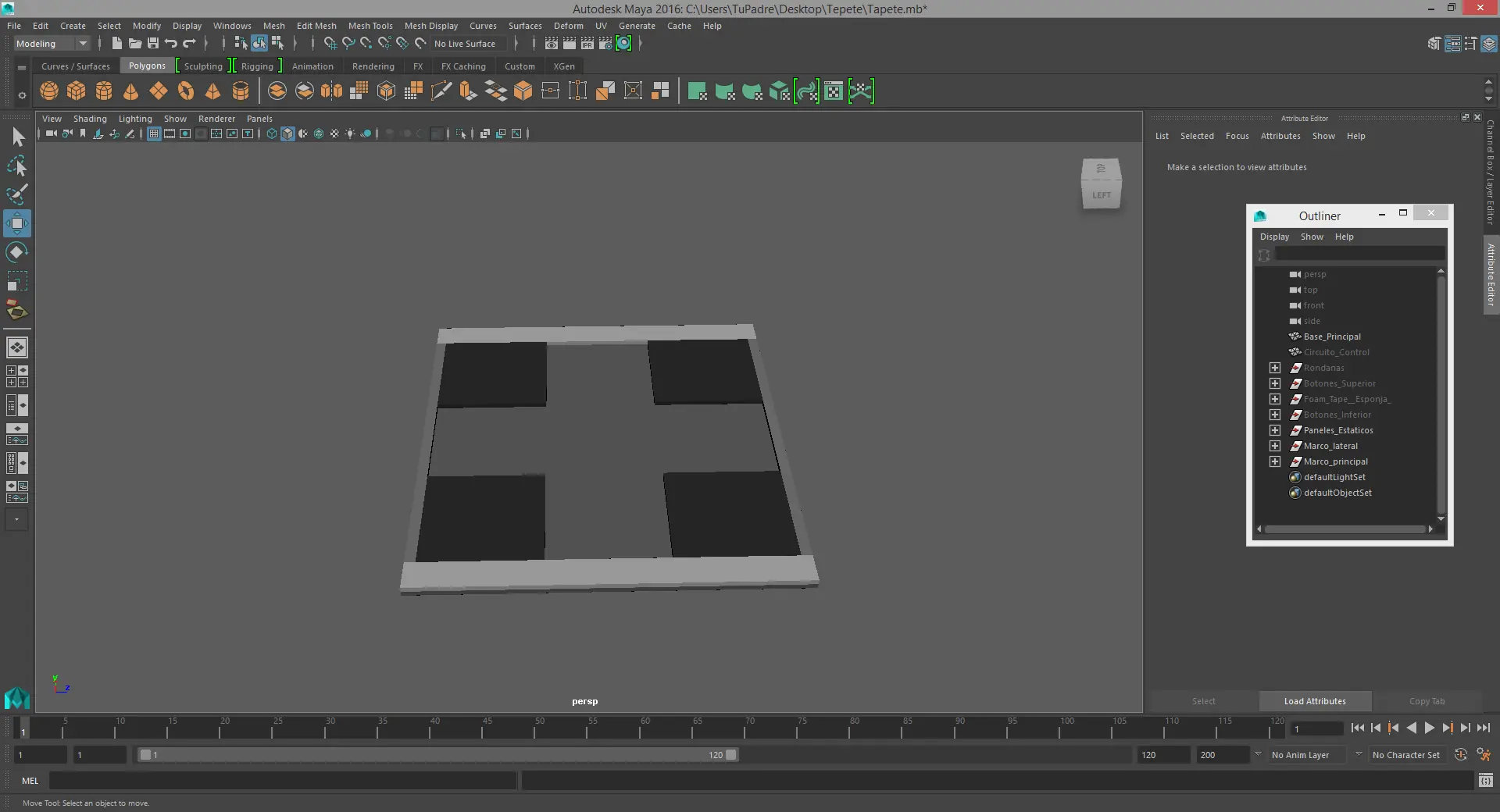

Nos debe quedar de la sig forma:
como ven no pegué la parte de enmedio, esto es por que despues harémos unos pequeños cortes a la base por donde irán los cables, esto con el fin de no dañarlos.
3) Crear los "resortes" para que nuestros botones regresen a su lugar despues de ser pisados
para este paso necesitarémos los sig:
Cinta de espuma (Foam Tape)

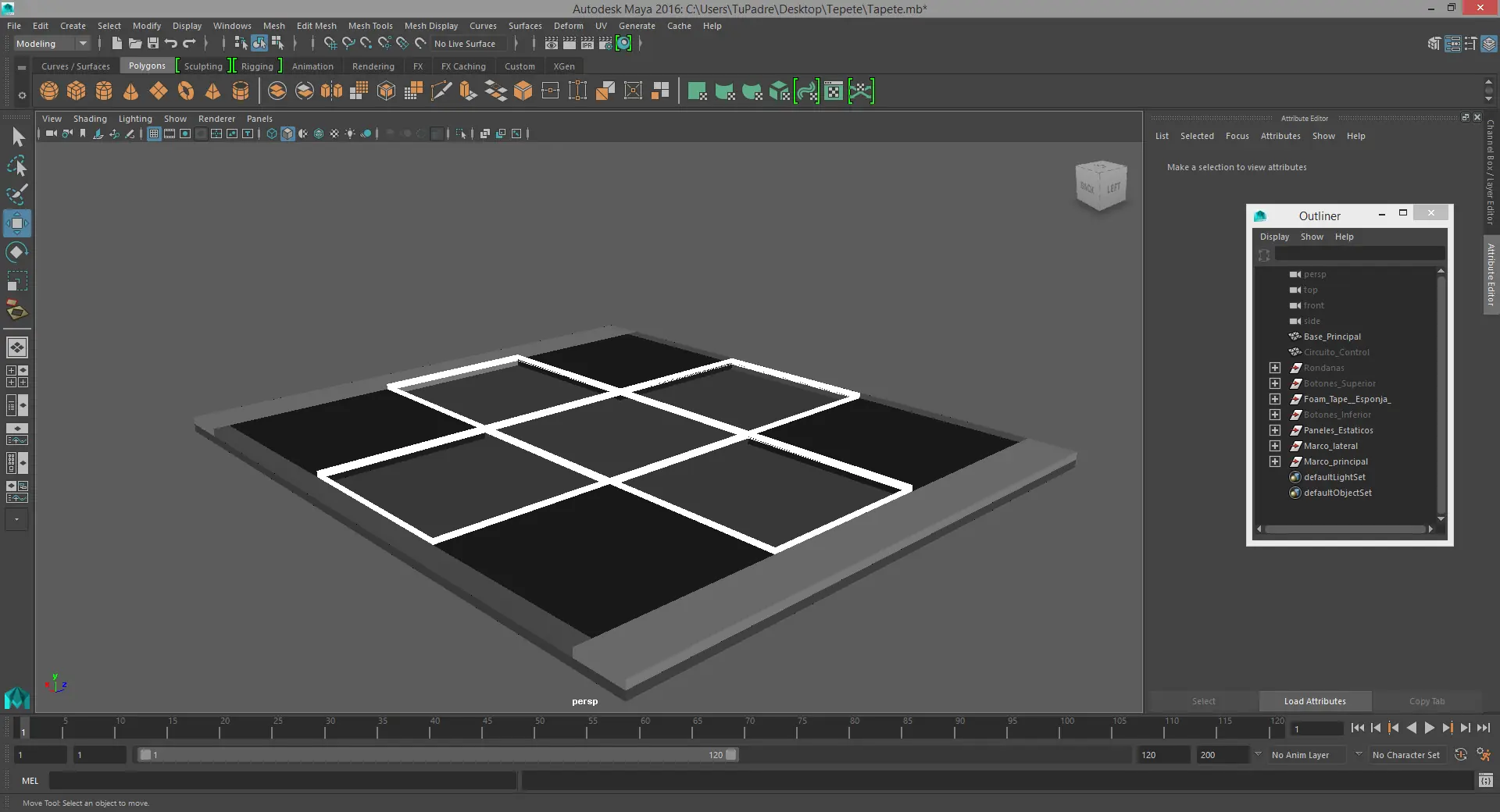

Cortámos y pegámos la cinta alrededor de los huecos de los botones
4) Crear botones inferiores
para este paso necesitarémos los sig:
MDF con un grosor de 3mm
Botones_inferiores: 24cm x24cm (4 pzas)
Aún no las pegámos
Nota: esta es una foto sin la cinta de espuma

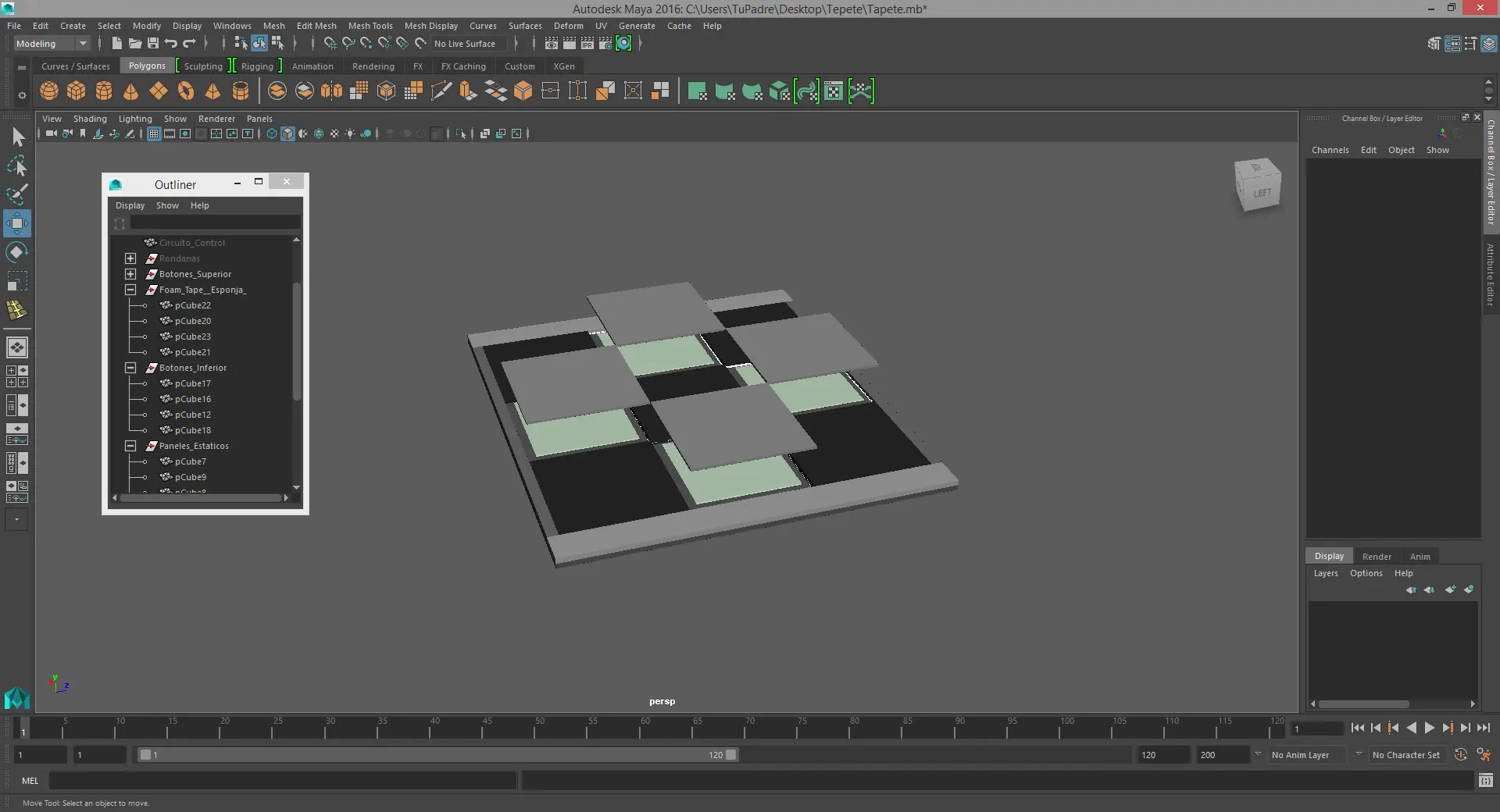

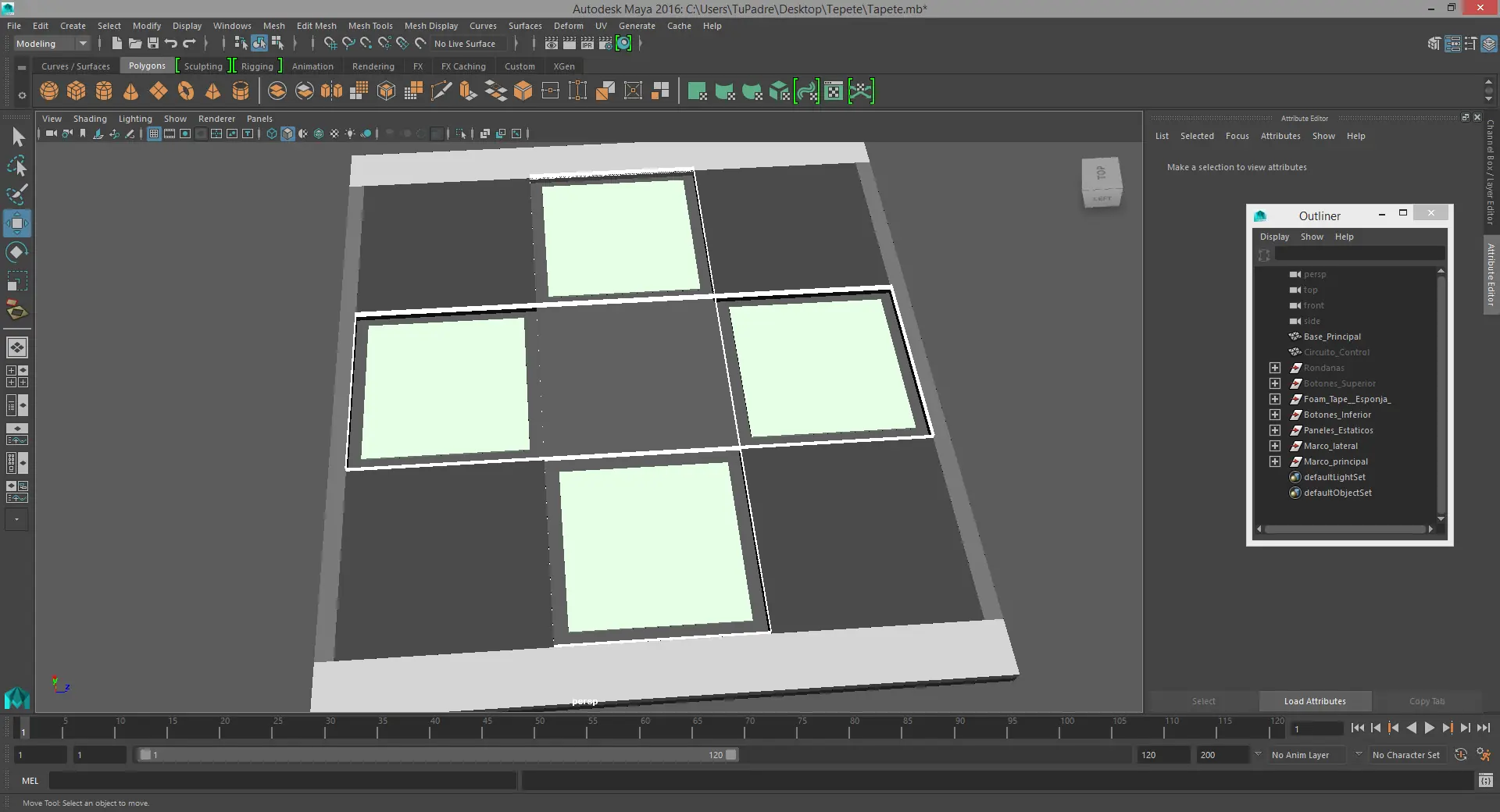

Ahora una foto de como debe ir quedando en Maya:
5) Crear hendidura o canal para meter el cable
para este paso necesitarémos los sig:

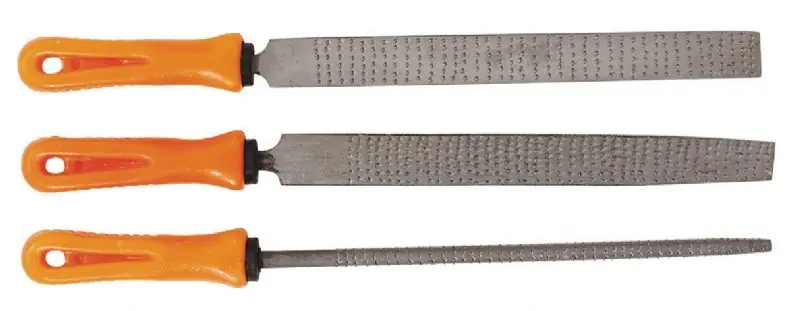

En mi caso usé una lima para madera

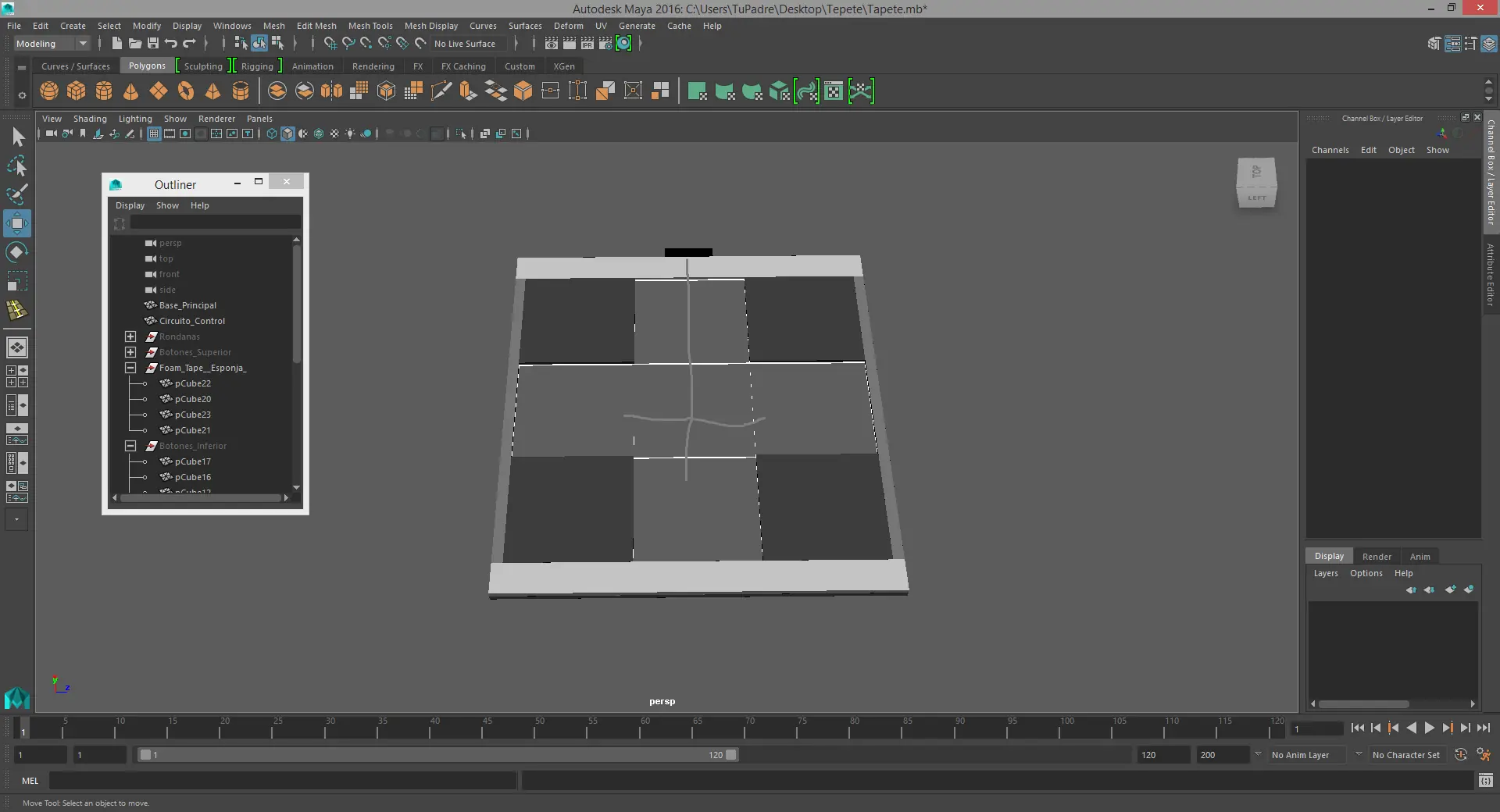

nos quedá asi:

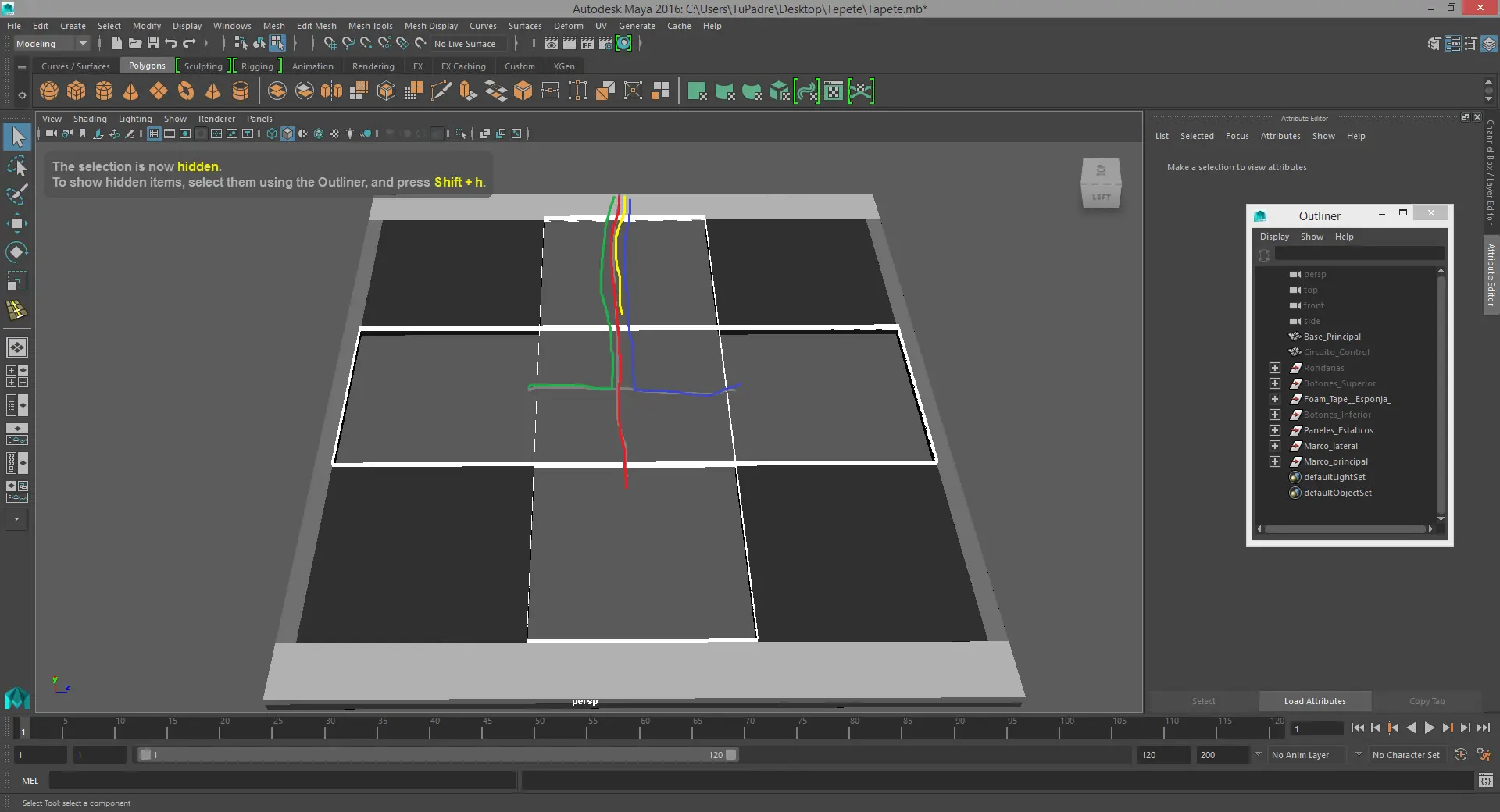

6) Cablear los botones
para este paso necesitarémos los sig:
Cable de redes UTP cat 5.
Pueden usar cable de bocinas o el que quieran pero realmente recomiendo ese, ya que es resistente y facil de pelar, ademas viene trenzado y vamos a necesitarlo en pares por lo que no se les ocurra destrenzarlo
En mi caso hice un tapete sencillo, con solamente 4 botones ( arriba, abado, izq y derecha).
pelamos el cable sacandolos del plastico blanco que traen (el plastico exterior) para que nos queden los cables de colores y los colocamos en todas las hendiduras que hicimos previamente:

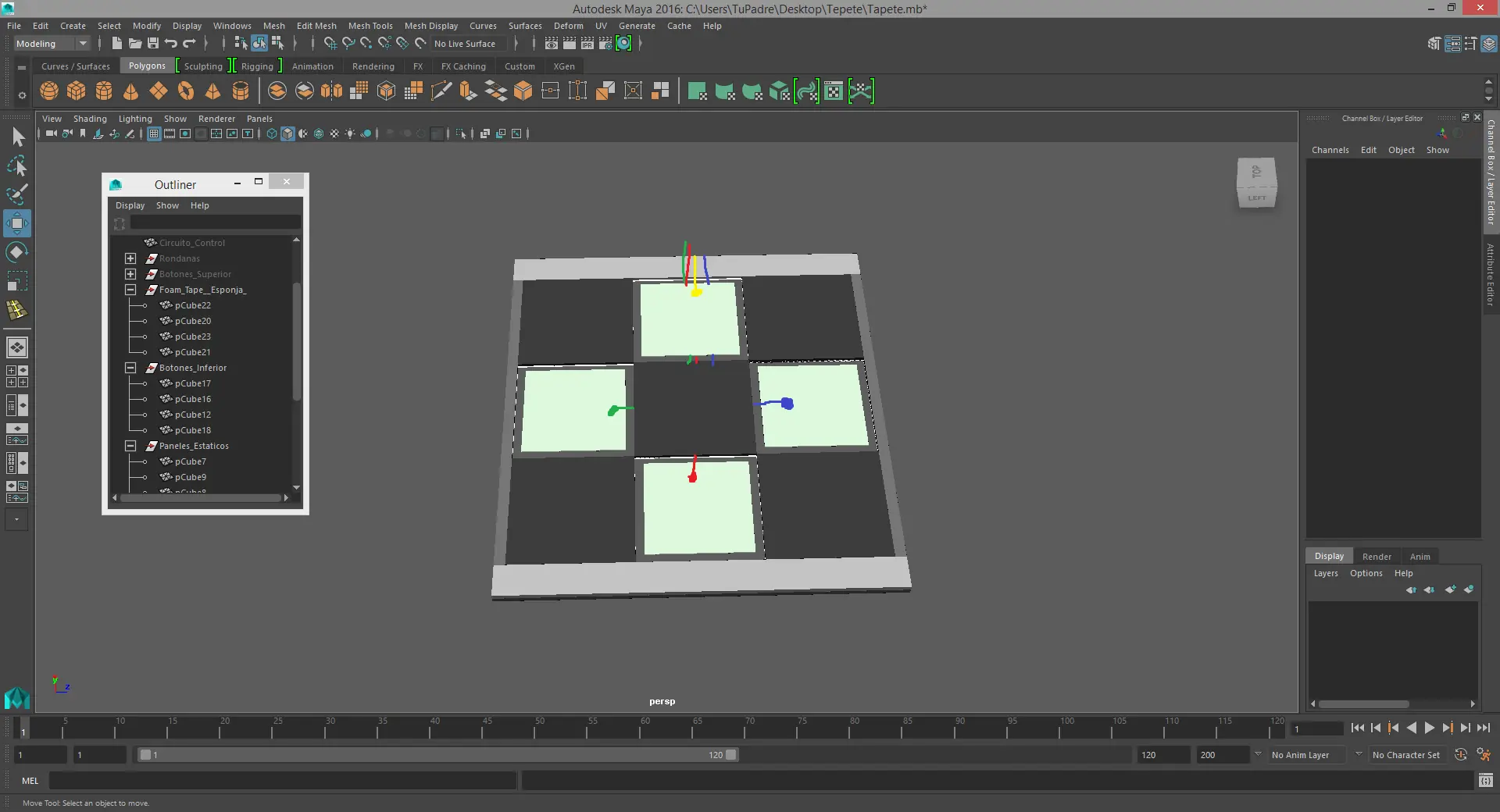

Nota: recuerden que cada color que aparece en la foto es un par de cables, esto es por que un cable va en la parte inferior del boton y la otra en el boton superior.
Metemos bien los cables en las hendiduras y podemos llenarlos con silicón caliente o en mi caso solo los tapé con cinta adhesiva
7) forrar los botones inferiores y pegarlos a la base
para este paso necesitarémos los sig:
Para esto hay varias formas de hacerlo
a) forrar los botones con papel aluminio
b) forrarlos con cinta adhesiva de papel aluminio
c) comprar laminas de metal del mismo tamaño (24x24cm) y pegalas a los botones
en mi caso usé la opcion C, simplemente por que hice otro proyecto antes y justamente tenia 4 pzas de ese tamaño
Nota: solo asegurence que el material que usen sea 100% conductor de electricidad, ya que he sabido de casos donde usan cinta adhesiva de papel aluminio y no les funciona bien.
Para este paso no tengo foto, ya que solo es forrar los botones inferiores y pegalos con cinta por encima de nuestros cables
8) Pegar el centro, este paso es uno de los mas importantes
para este paso necesitarémos los sig:
Pegamento blanco y la unica pieza que nos queda de los paneles estaticos.
Por que es uno de los mas importantes, esto es para checar que todas las piezas embonan a la perfección ya que sino es así lo que podemos hacer es ligar un poco esta pieza.
Recuerden que los botones superiores tienen que bajar y subir sin ninguna fricción
9) Unir cable con botones INFERIORES
para este paso necesitarémos los sig:
Nada, ya tenemos todo listo, solo pelamos un extremo de cable y ya sea mediante cinta adhesiva (si es aluminio) o soldadura (si usamos laminas de metal) vamos a unir un extremo con nuestro botón INFERIOR
10) Unir cable con botones SUPERIORES
para este paso necesitarémos los sig:
MDF con un grosor de 6mm o Acrilico
Botones_superiores: 28cm x 28cm
cualquiera de las dos funciona muy bien, en mi caso no conseguí MDF de ese grosor y conseguí acrilico.
Hacemos el mismo paso que con los inferiores, los forramos con aluminio o les pegamos laminas de metal.
Pelamos un extremo de cable y ya sea mediante cinta adhesiva (si es aluminio) o soldadura (si usamos laminas de metal) vamos a unir un extremo con nuestro botón SUPERIOR
11) Acomodar los botones superiores y atornillar
para este paso necesitarémos los sig:
tornillos (12 pzas)
rondanas de tamaño grande (12 pzas)
Con mucho cuidado ponemos en su lugar los botones superiores y mediante unos tornillos y rondanada
nos queda de la sig forma:
12) Unir los cables a un circuito
para este paso necesitarémos los sig:
Este paso no podré explicarlo bien ya que dependerá del circuito que usémos.
Para esto podemos usar algun viejo control de ps1, ps2, pc o hasta un tapete de baile que no funcione.
En mi caso usé el circuito de mi tapete de baile, solo soldé TODOS los cables de los botones inferiores a la TIERRA del circuito del control y los cables de los botones superiores a cada parte del circuito.
Encontré esta imagen, lo que yo hice solo fue soldar un cable blanco para la tierra ( ya se que la tierra se representa con el color negro pero como el cable UTP tiene colores blancos pues use blanco para la tierra) y los demas a cada parte.
de esta forma todos los botones inferiores van soldados al cable blanco del cirtcuito y los demas colores cada uno va soldado a su color.
de esta forma cada vez que pisamos el boton superior, este toca con el boton inferior y manda la respuesta al circuito
13) Probar el tapete
Solo nos queda abrir el Stepmania, configurar los botones (arriba, abajo izq y derecha obvio ) y jugar
Pondré una foto de como me quedó, tal vez no me haya quedado muy bonito pero realmente funciona muy bien
Como ven el primer problema es que no embona bien, esto es por que los cortes no los hizo un carpitero, sino los hice yo mismo y no soy muy bueno haciendo esto.
Otro detalle es que el acrilico que usé no es transparente por lo que no pude ponerlo debajo de el una foto de una flecha.
ademas solo forré el acrilico con las laminas de metal mediante cienta adhesiva.
Fuera de esto realmente funciona muy bien y creo que me quedó bien para ser el primero en toda mi vida.
Les dejo el archivo de Maya 2016 para que vean como está formado:
Ojala les guste
