Hola amigos de la comunidad, este día les traigo un cargador para baterías de 12V que bien pueden ser de automóvil o del tipo gel.
Este circuito cuenta con un LED que indica que la carga ha finalizado y la corta por medio de un PWM. El led también puede ser sustituido por otro indicador como por ej. un buzzer o zumbador, éste debe de ser del tipo activo(con oscilador integrado).
Aquí tenemos un diagrama en bloques del circuito:

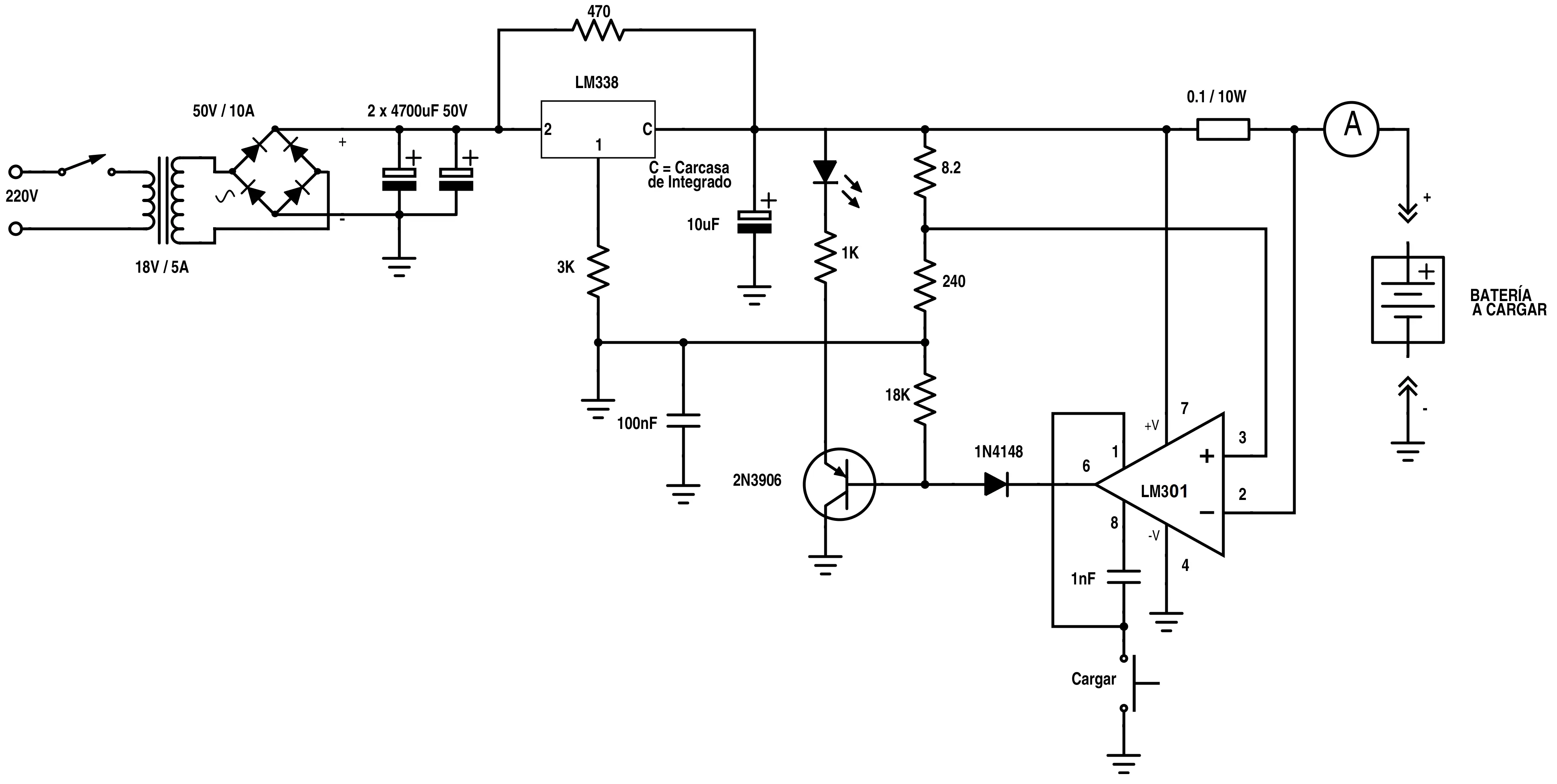

Ahora veamos y expliquemos el diagrama esquemático:
Clic derecho > Abrir imagen en una nueva pestaña Para ver más grande el circuito
Primero vemos que tenemos la entrada de 110/220V, un transformador y puente rectificador con sus dos condensadores de filtrado (EL PUENTE RECTIFICADOR DEBE SER MONTADOR EN UN DISIPADOR Y CONECTADO CON BORNES AL CIRCUITO).
Luego de la fuente, llega el regulador de carga. (ESTE DEBE SER MONTADO EN UN DISIPADOR DE MÍNIMO, 10x10cm DE SUPERFICIE)
A la salida del regulador, se forma un divisor resistivo de 3 resistencias que se encargan de ajustar el regulador y de entregar un voltaje de referencia para el comparador.
El comparador toma un voltaje de referencia y lo compara con el actual existente en la batería, una vez finalizada la carga, el comparador detecta que la carga ha caído por debajo del medio amperio haciendo oscilar en su salida y actuando como control PWM para cortar la carga y al mismo tiempo tiempo activando un transistor que hacer brillar al LED de carga finalizada.
Modo de uso:
1) Conectar la batería a cargar en los bornes de salida.
2) Encender el sistema y presionar el botón "Cargar" que da inicio a la carga.
3) Quitar la batería y desconectar el cargador una vez el LED se encienda.
4) Repetir los pasos para volver a usar el sistema.
Lista de Materiales:
1 Integrado LM338
1 Integrado LM301
1 Resistencia de 470 ohms
1 Resistencia de 3K
1 Resistencia de 1K
1 Resistencia de 18K
1 Resistencia de 240 ohms
1 Resistencia de 8.2 ohms
1 Resistencia de 0.1 ohm a 10W
2 Condensadores de 4700uF a 50V
1 Condensador de 10uF a 50V
1 Condensador de 100nF a 100V
1 Condensador de 1nF a 100V
1 LED (Opcionalmente: intermitente)
1 Diodo 1N4148
1 Puente rectificador de 50V 10A como mínimo
1 Transistor 2N3906 o similar
1 Amperimetro de 5A como mínimo
1 Pulsador
1 Transformador de 18V 5A
1 Interruptor de 250V 5A
1 Disipador de 10x10cm de superficie como mínimo
1 Disipador para el Puente rectificador (Puede ser un espacio del gabinete metálico)
Si te gusto mi post deja tus puntos y comentarios. También compártelo con las personas que crees que les interesara este tipos de cosas. Un Saludo!
