diodos leds audioritmicos
hola amigos el dia de hoy les vengo con un pequeño tutorial de como crear unos leds audioritmicos
(leds audioritmicos) quiere decir que ensenderan al ritmo de la musica
material (muy economico)
1.- leds de cualquier color,y tamaño, yo use 10 en total
2.- 2 transistores ''TIP31C
3.-un jack de 3.5 (es el universal el mas usado)
4.- un jack hembra en forma de ''y'' 3.5
5.1 o 2 resistencias de 150 ohm
6.-cable de diferente tamaño (para el jack y las conexiones )
7.-un transformador o un eliminador a 12 voltios
8.-un switch o apagador
9.-un cable que ira de la luz al transformador - si es eliminador ya viene con conexión

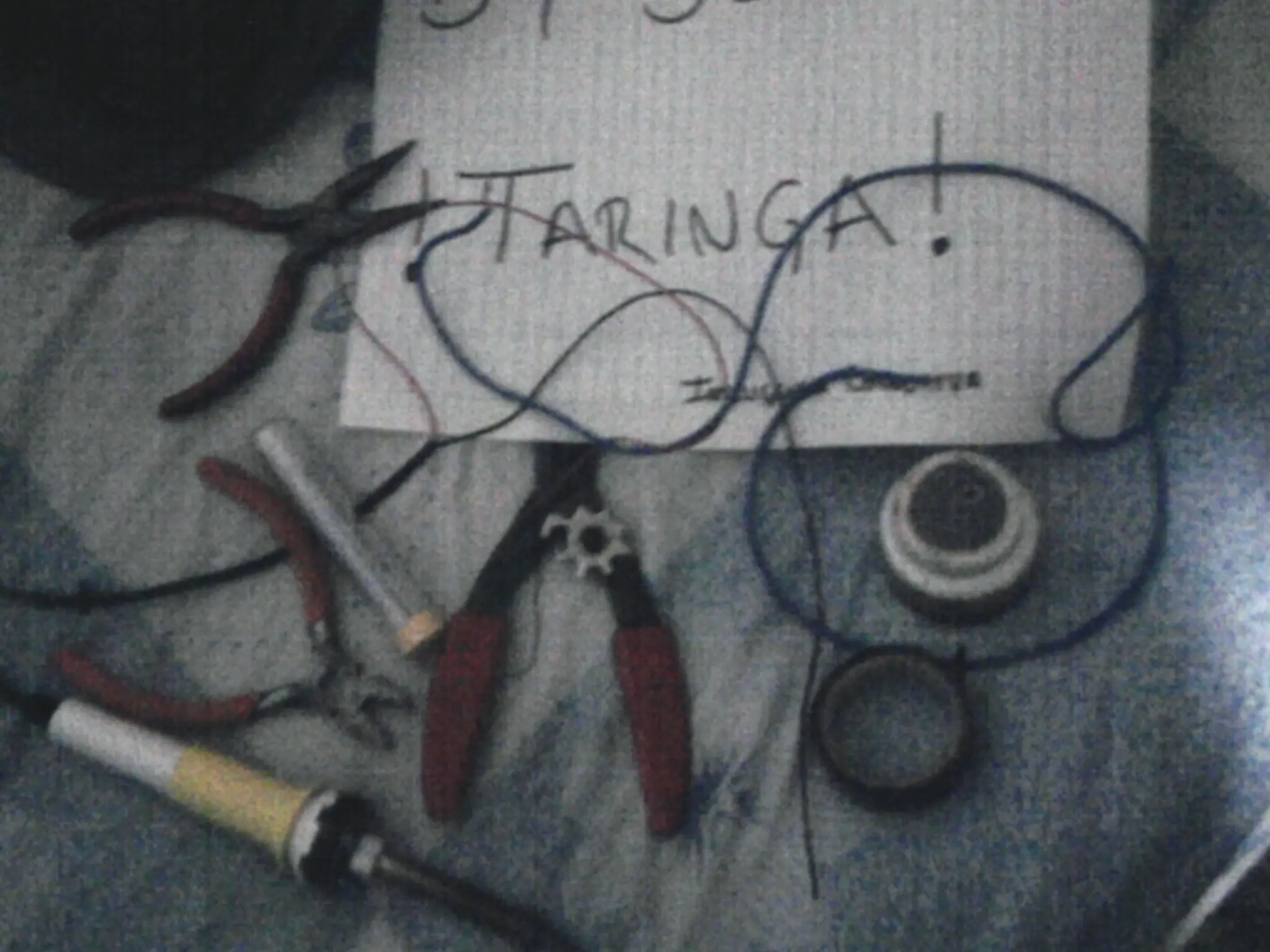

10.-pasta soldadora,cautin,pinzas de corte etc
en total serian unos 100 pesos mexicanos maximo

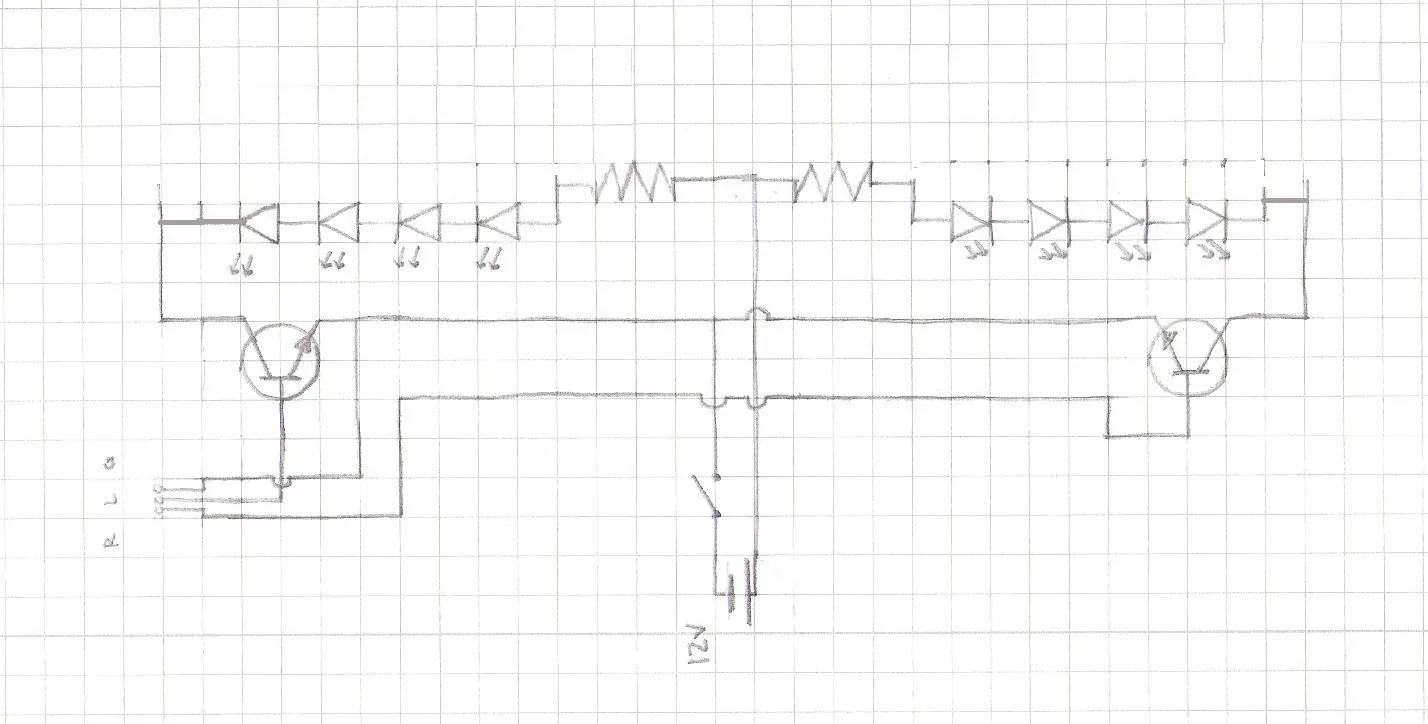

les dejo el diagrama
los pines del transistor son estos
y estos los del jack (tener en cuenta que el cable que ira a + debe ir también en la base
tengan en cuenta que los leds son lineales y tienes que soldar una tira negativa y otra positiva como se muestra en el diagrama

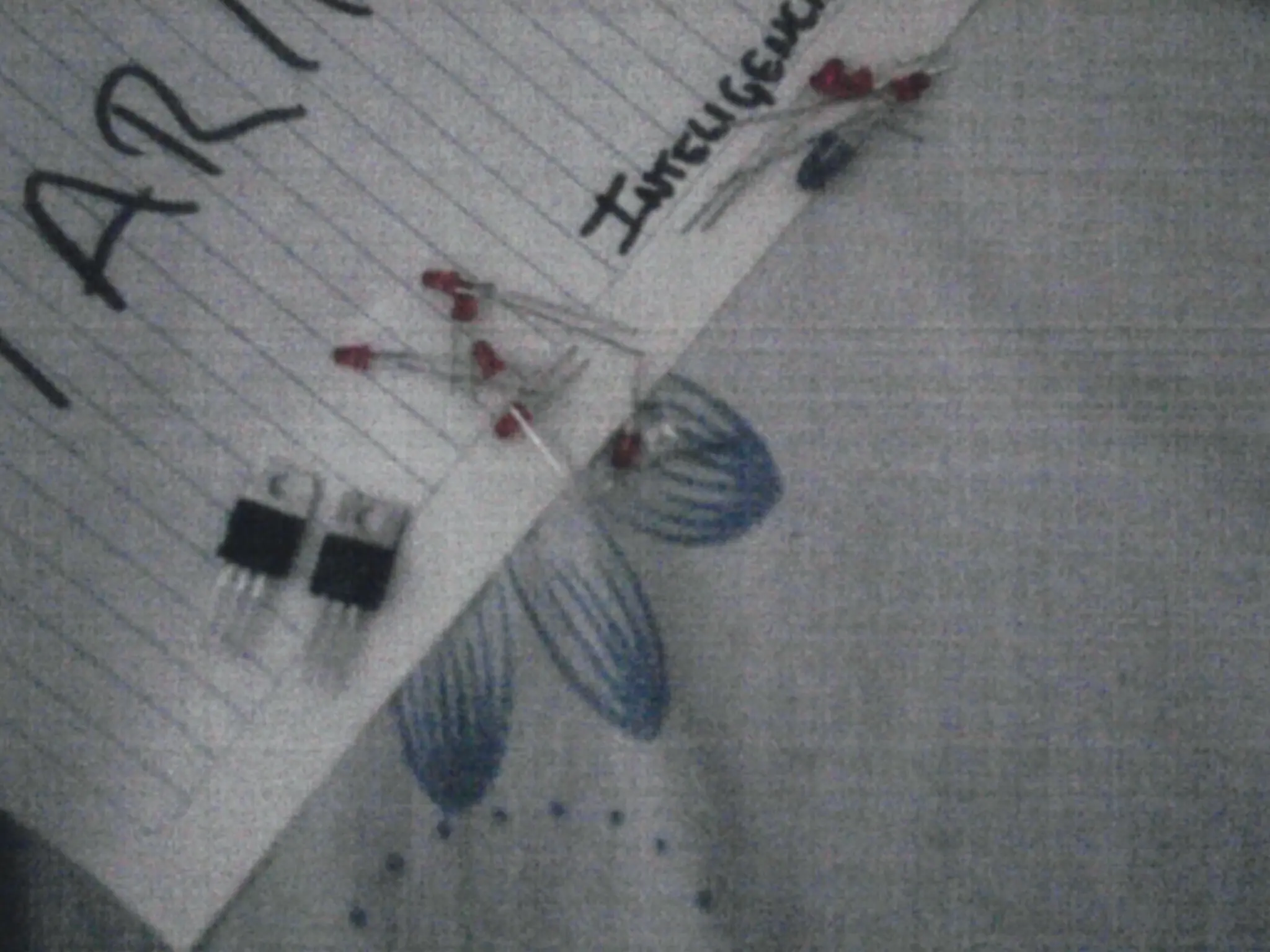

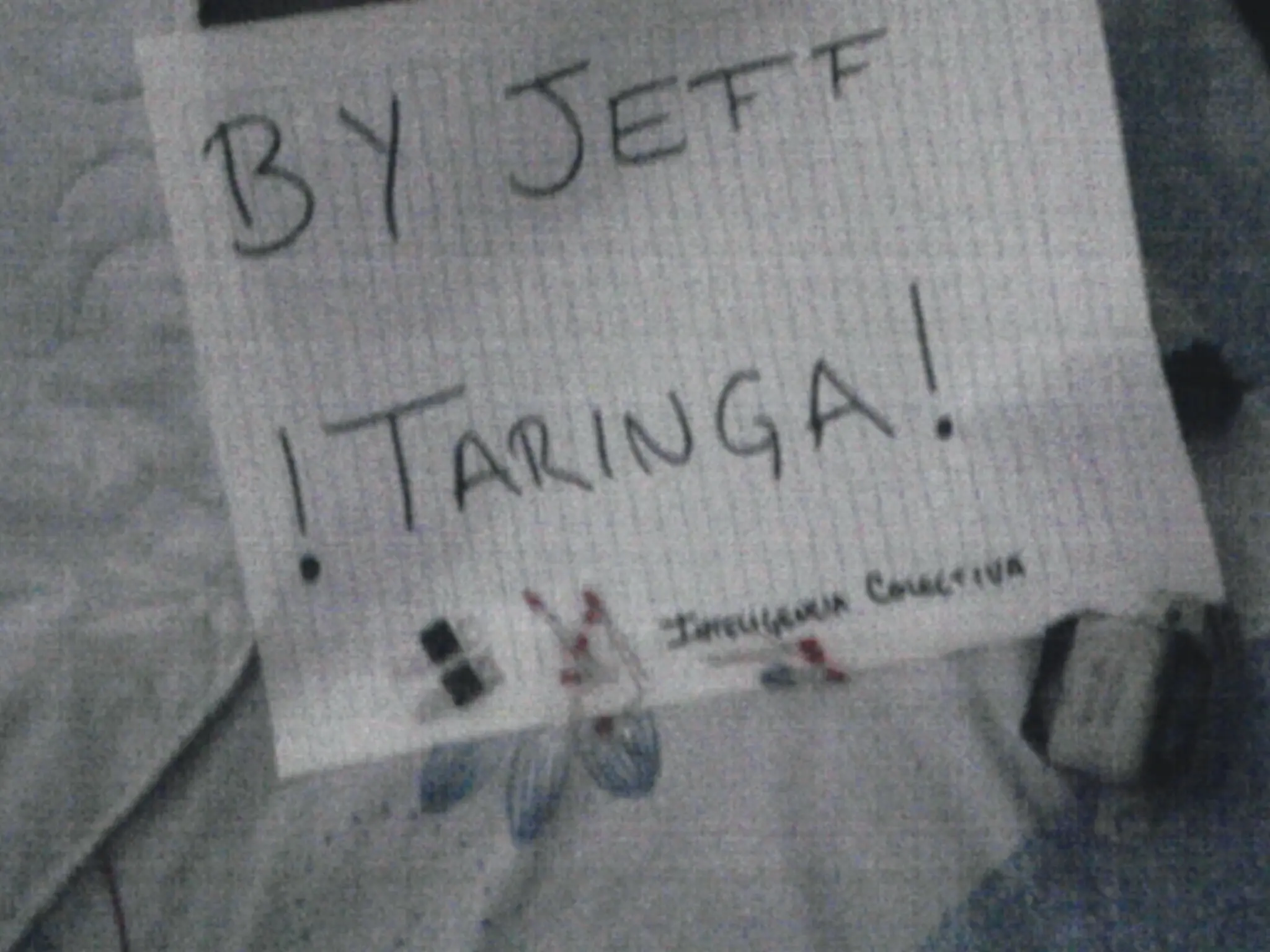

unas imagenes del material que use
la mala calidad de imagen

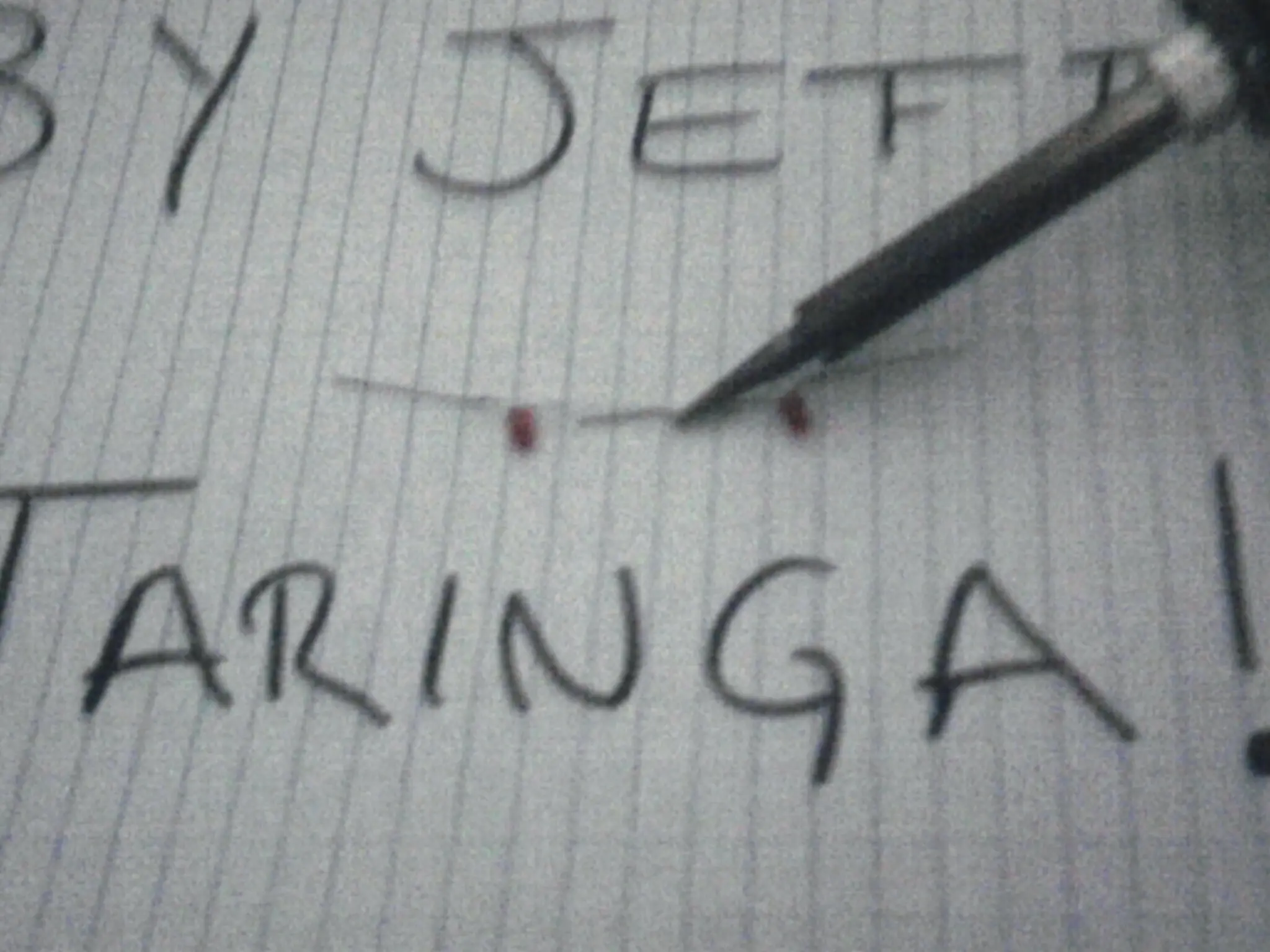

lo primero que hice fue soldar las tiras de led negativo y positivo juntando dos tiras de 5 leds

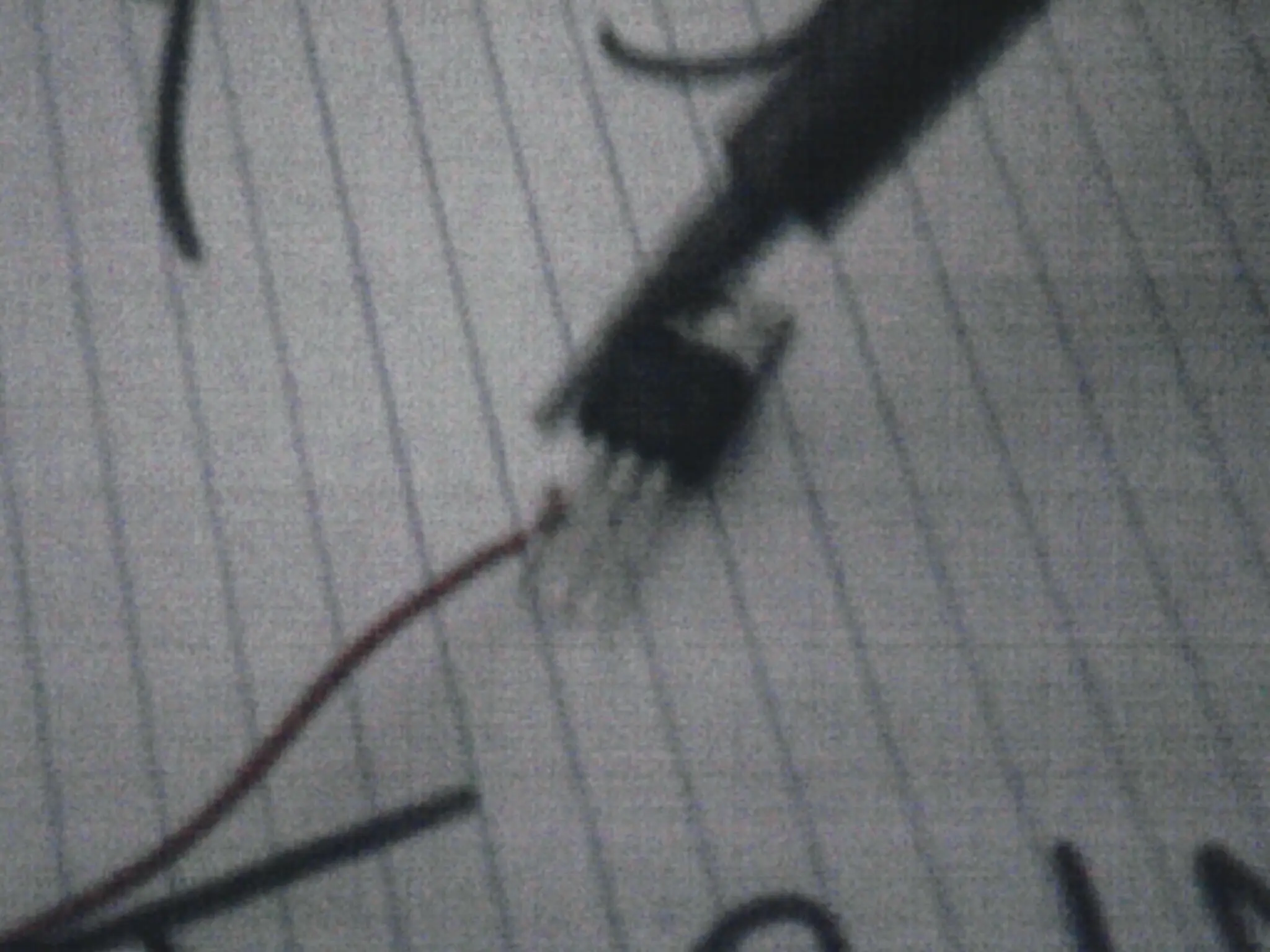

posteriormente hice las conexiones a los integrados tip31c como se muestra en el diagrama base,colector,emisor

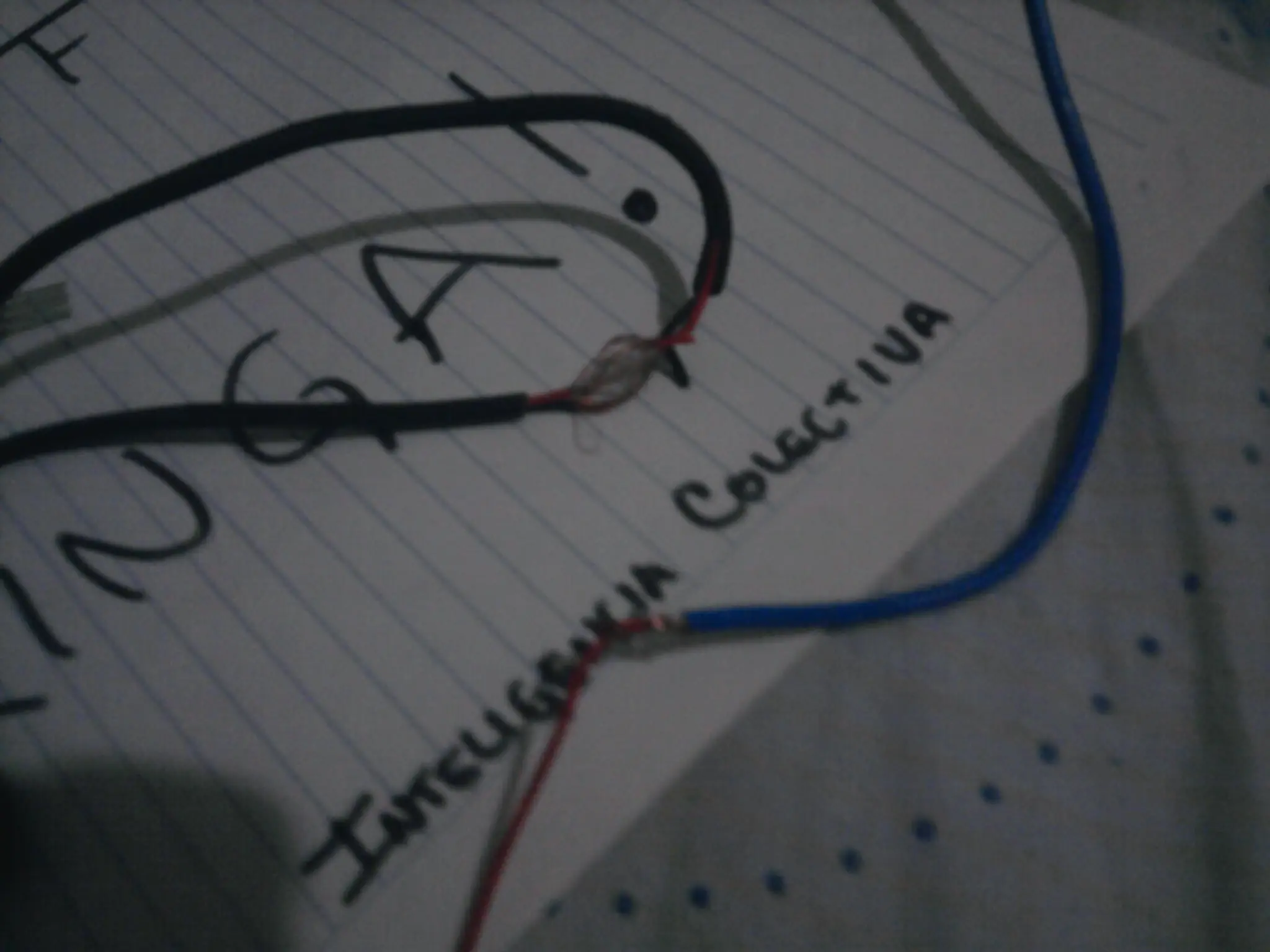

conexiones,puentes, de mas cosas necesarias para que funcione a la perfección como se muestra en el diagrama
terminado esto y haber visto que funciona, en su defecto quedaría así pero ustedes son los jueces así que juzguen
aquí unos vídeos de como me quedo
cualquier duda pregunten y espero les haya gustado
