Buenas Gente... hoy les quiero mostrar mi trabajo...
Estas vacaciones de invierno quería invertir mi tiempo en un proyecto q hace rato q queria realizar.
Tenia un par de parlantes de auto q no utilizaba, una fuente de pc y ganas de hacer algo nuevo.
Agradecer a mi flaca que me ayudo, Gracias!
A continuacion les muestro lo q hice...
Materiales
Parlantes pioneer 6x9 500W
Fuente ATX HP 250W
Stereo Lluxell usb/sd 4x52 "generico"
Tecla encendido
MDF de 12mm para el cuerpo (2 x 400x300mm y 2 x 874x400mm)
MDF de 9mm para las tapas ( 2x 850x376mm )
Cooler de otra fuente rota.
Alfombra, fana, vinilo carbono
Esquinieros, manijas, salida de aire, borneras de audio, rejilla, tornillos tirafondo

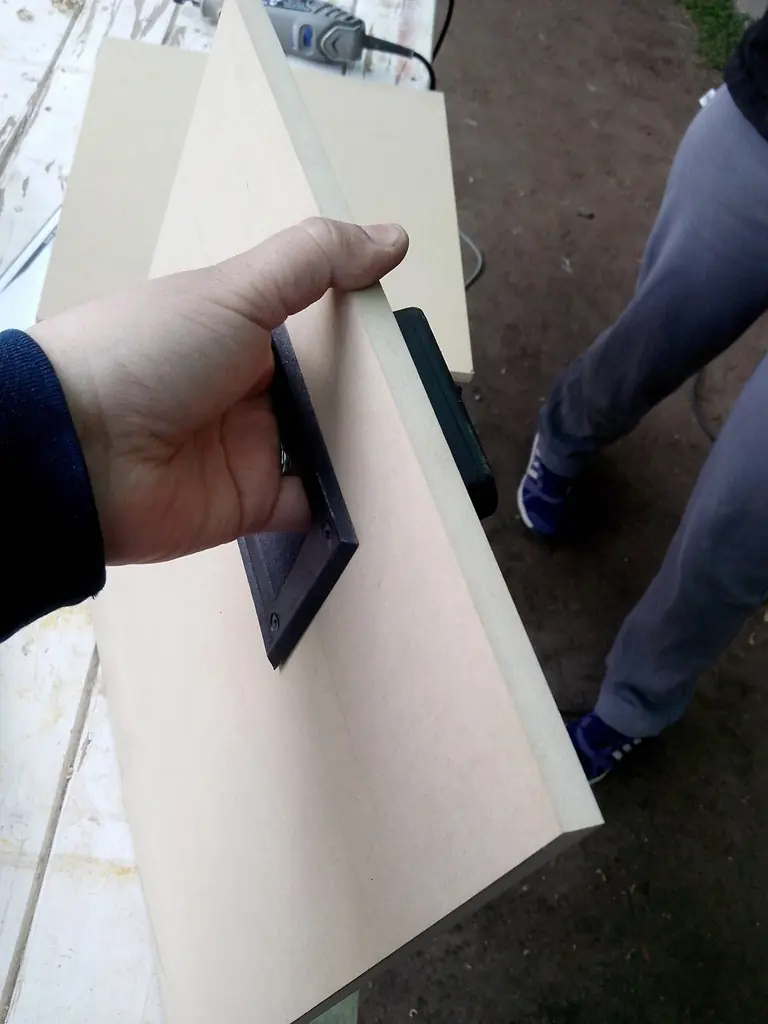

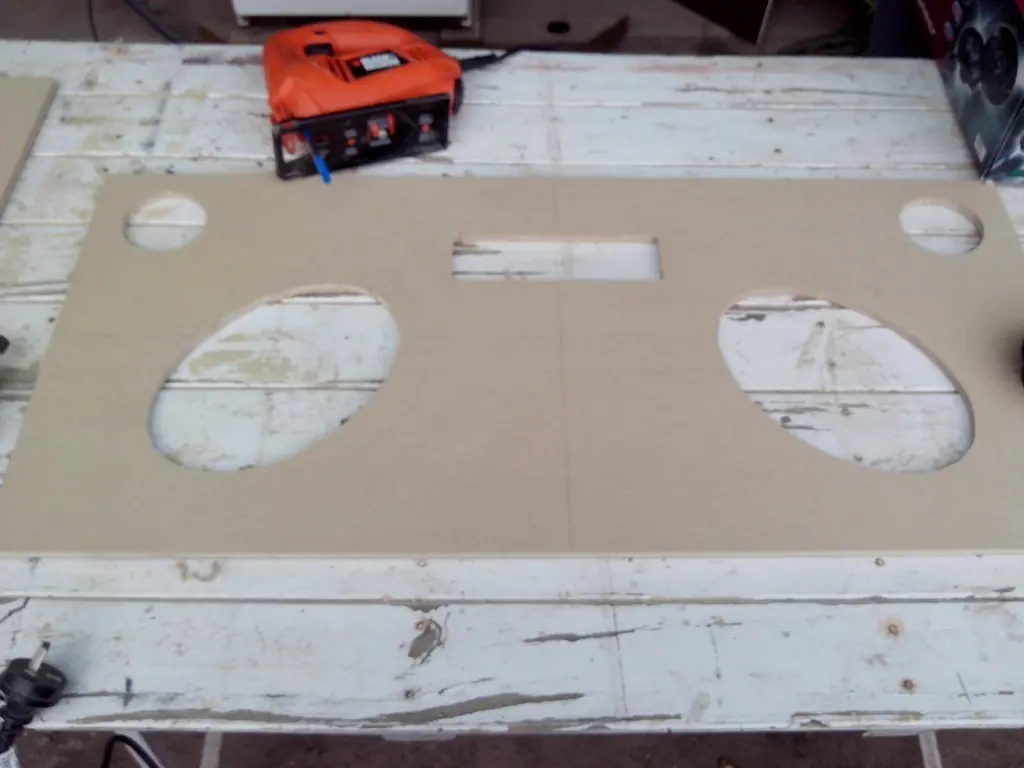

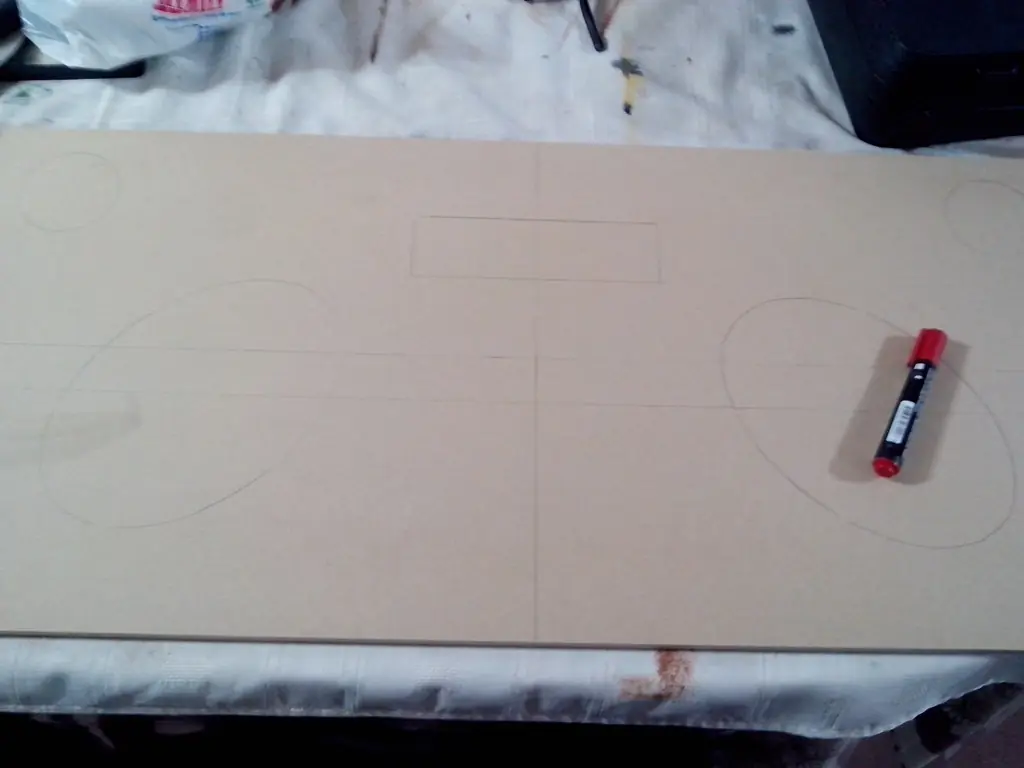

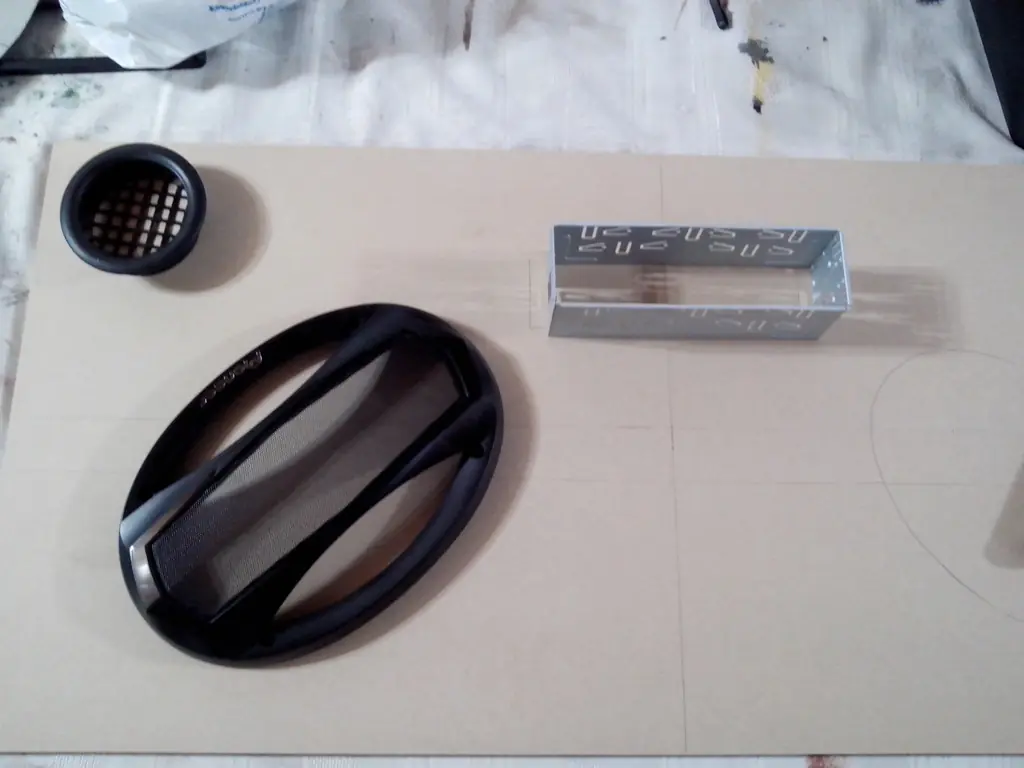

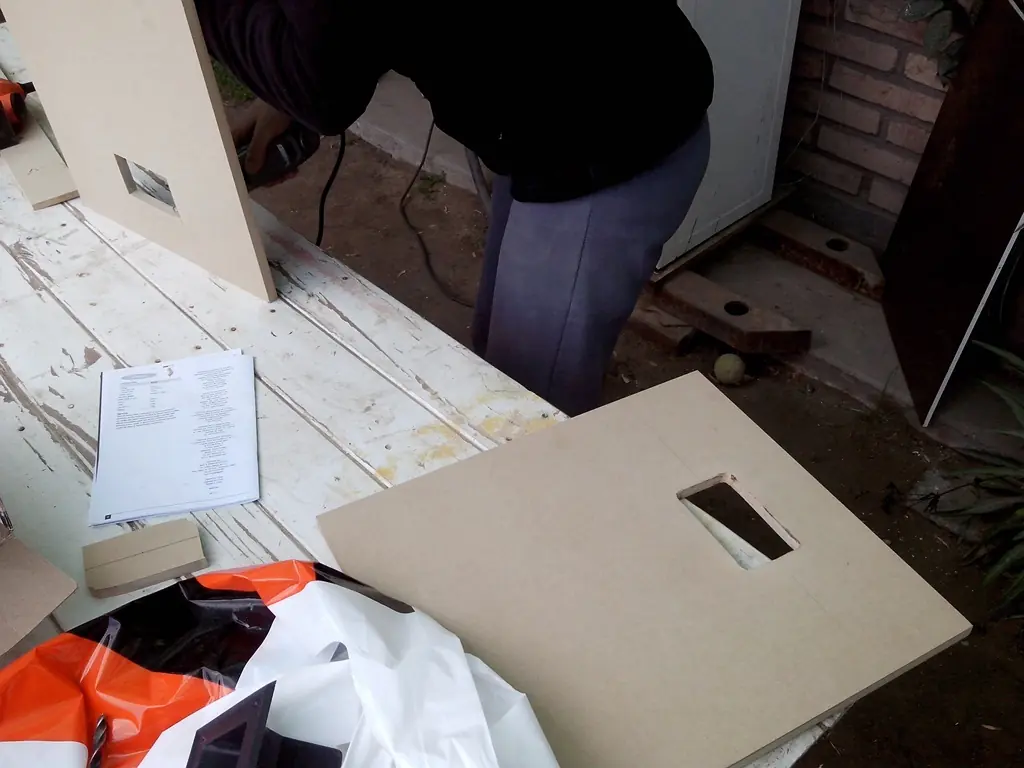

primero empezamos con el diseño. marcando los contornos de las piezas para la tapa del frente y de atras y calarlas.

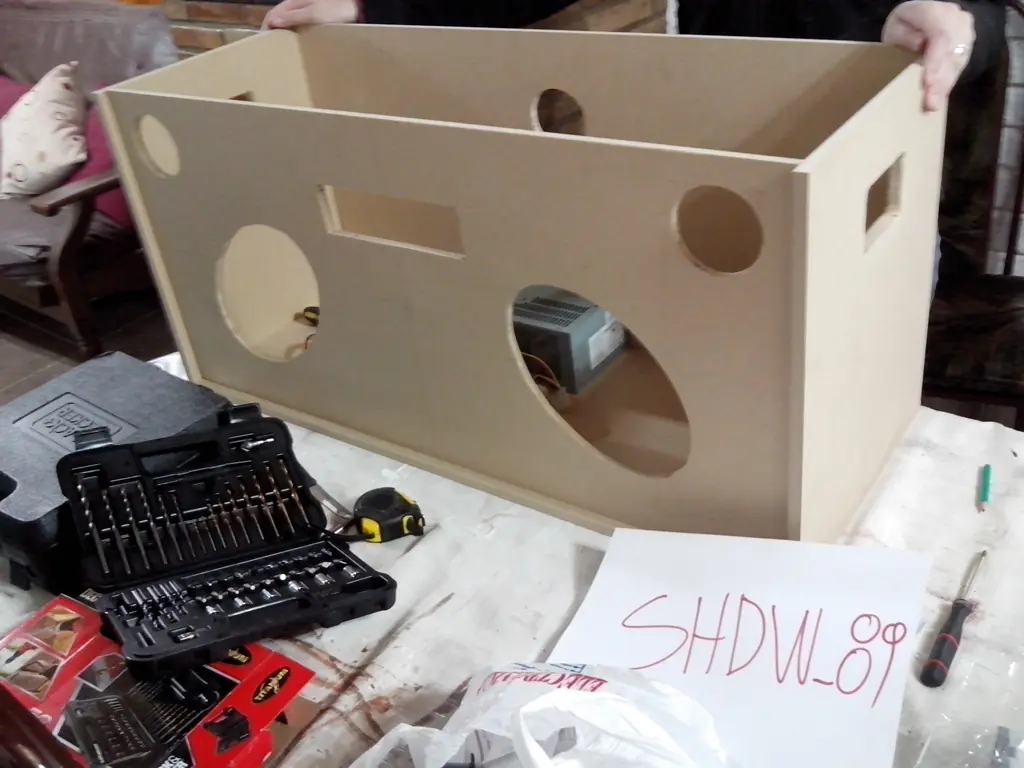

Una vez calado todo, presentamos todo el cuerpo
Bien, ahora para la tapa frontal voy a utilizar vinilo símil carbono, para ello voy a darle una mano de pintura en aerosol negra para q se adhiera mejor el vinilo.
Bien, mientras se seca, vamos a tapizar las demas partes de la caja con alfombra corrugada negra. Aguante el olor a Fana Vieja, no me importa nada!
Con la pintura y alfombrado seco, pasamos a plotear con vinilo, cortar sobrantes y los huecos, colocamos las partes y ajustamos.
Va tomando forma...

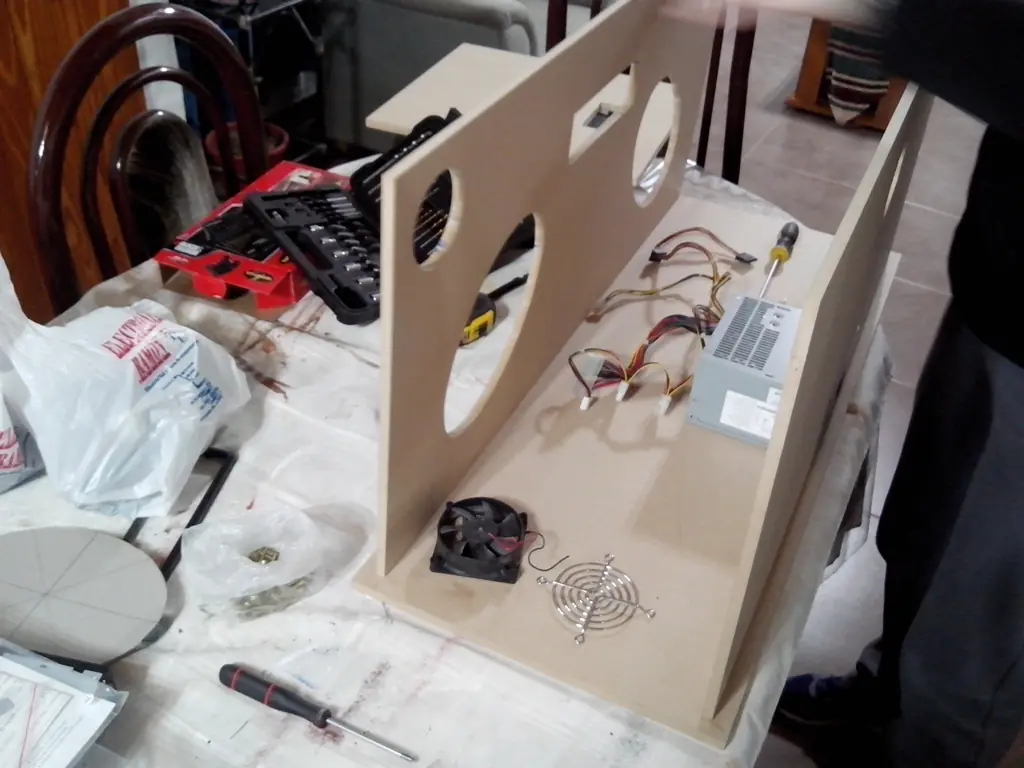

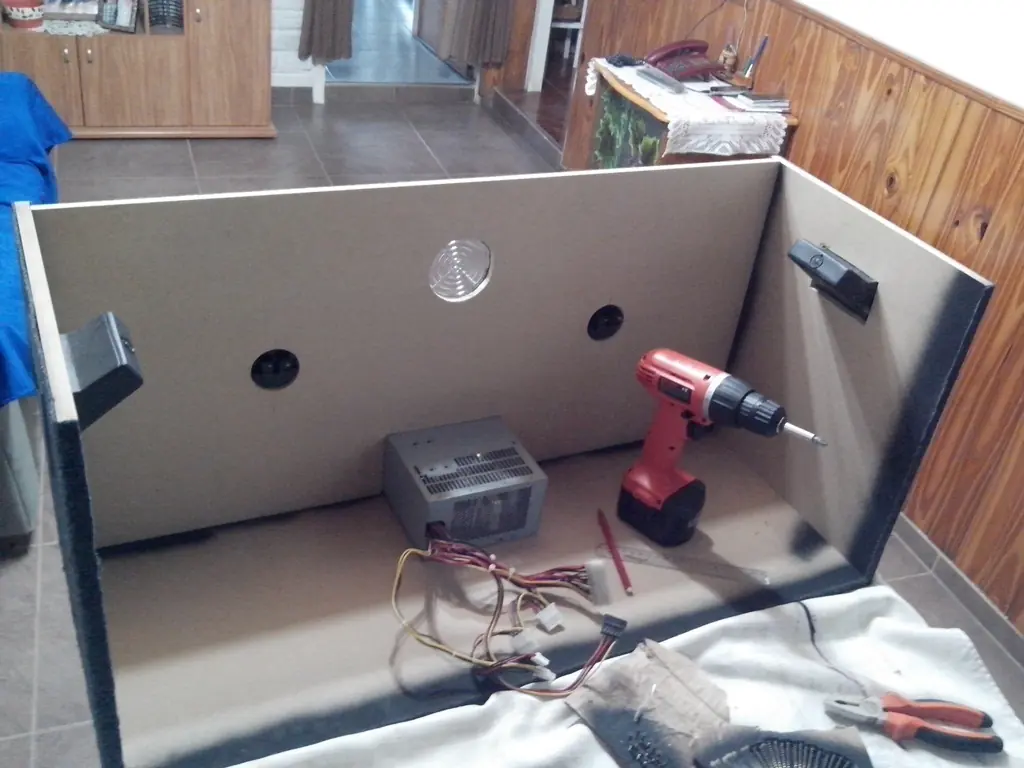

Bien, la fuente la desarme, atornille el cuerpo y volvi a armar...

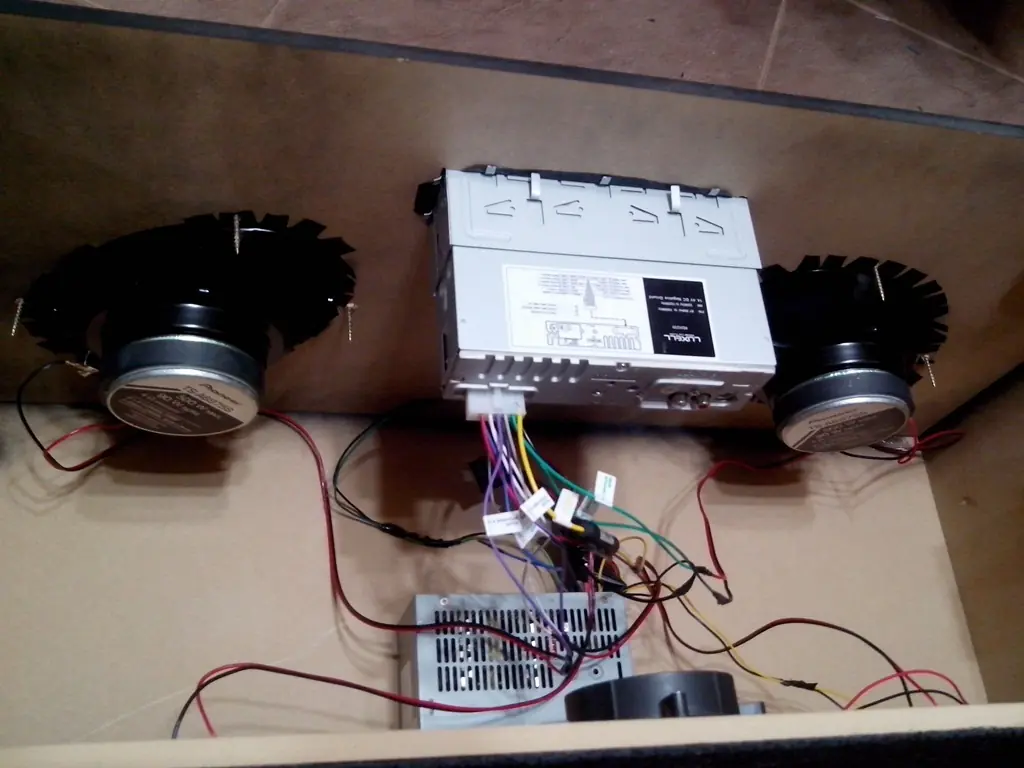

Ahora ya coloque el frente y empezamos a conectar. Para la alimentacion conecte los cable de la fuente amarillo(12v) a los cables rojo y amariilo del estereo; y negro (neutro) con negro del estereo. Los parlantes los conecte como los respectivos cables de speaker front, y a las borneras de audio los cables speaker rear del estereo.
El cooler va funcionar como ventilacion para el estereo y tambien lo conecte a otro cable de alimentacion de la fuente.
Ahora para encender la fuente atx debemos puentear los cables verde y cualquier negro. foto ilustrativa
Ahora lo q yo hice fue a estos dos cables cortalos y conectarlos a cada borne la llave interruptora q instale en el frente y asi darle paso a la corriente desde alli.
Una vez listo todo, coloque la tapa superior, tornillos, punteras y a disfrutar!!

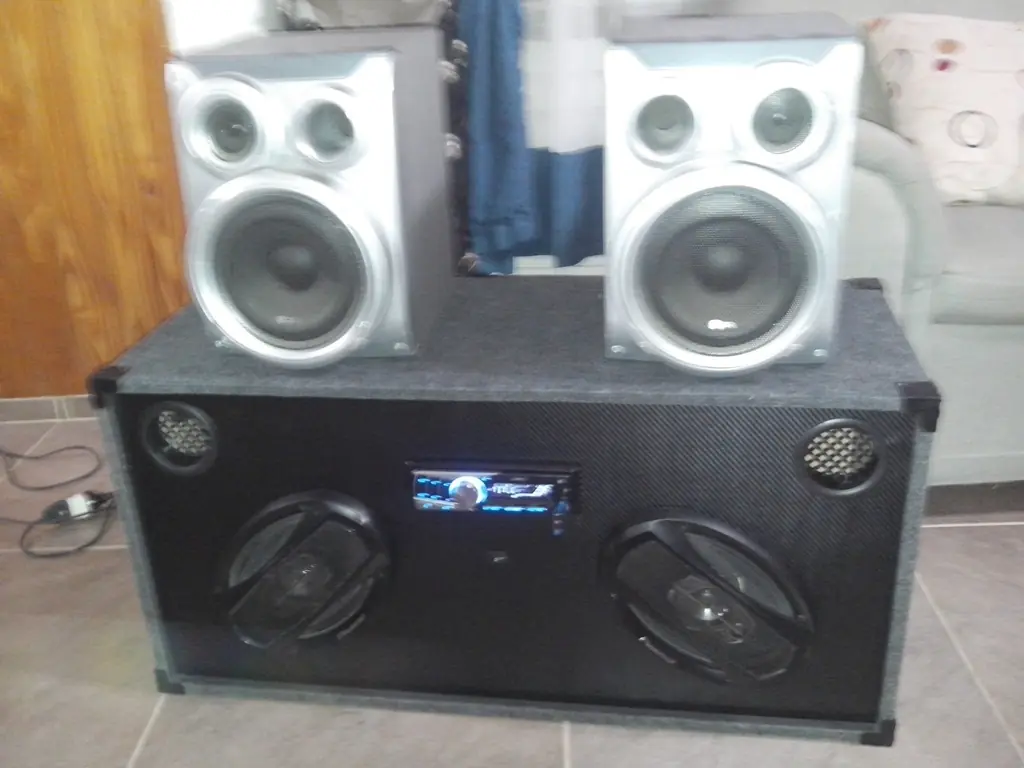

Aca le conecte dos parlantes de un equipo viejo para sumar sonido y probar las borneras traseras
LAS CERTIFICADAS!
Bueno, espero q les haya gustado mi trabajo, Saludos!!!
