¡Hola taringueros!

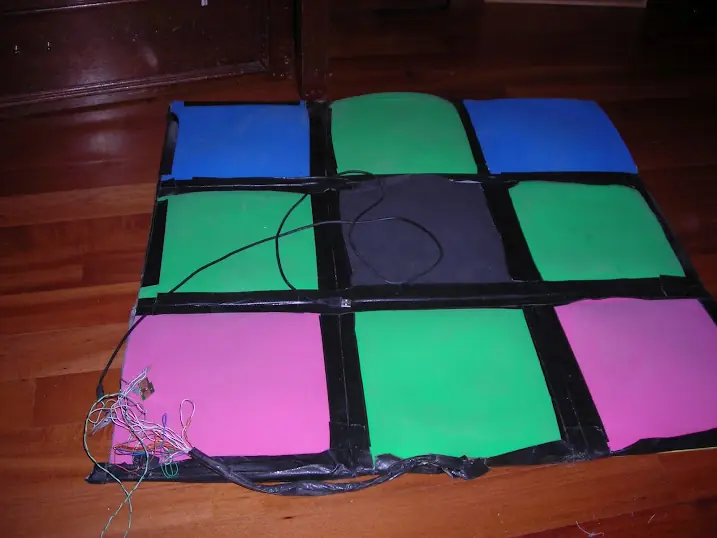

Les presento mi dancepad. Lo hice el año pasado después de querer escapar un poco de la rutina, además de tener muchas ganas de hacerlo desde hace un tiempo y contar con la madera para hacerlo (sobraba en casa)
En algún momento voy a buscar las fotos de como lo hice y agregarlas en el post.
Este dancepad, a diferencia de algunos que vemos por ahí, tiene 9 sensores diferentes.

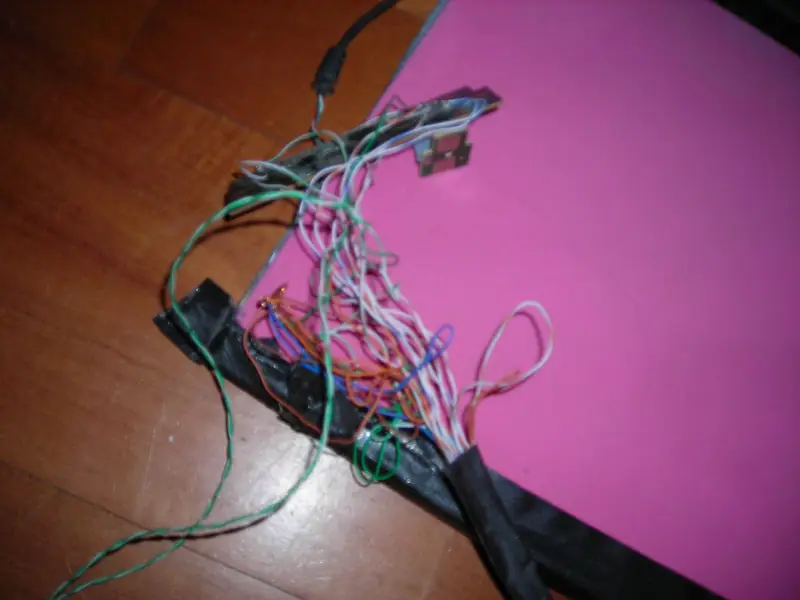

Como pueden ver en la última imagen, utilicé cable de red para hacer los contactos. Los colores solidos van todos a masa y los blanco-"lo que sea" representan algún botón. Están soldados a la placa de un gamepad para pc con conexión USB, e hice una especie de cable final con Ducktape. La verdad que estaba todo muy desprolijo.
PERO TENÍA UN GRAN PROBLEMA (' o ') /
Por querer hacer más rígido el dancepad le puse demasiada Duct Tape, tanto así que cuando pisaba la celda se le iba el aire que tenía en la separación y después tardaba en levantarse y dejar de hacer contacto.
Lo que tardaba no era mucho, pero si lo suficiente como para que en una canción rápida no pudieras hacer la cantidad de pulsaciones necesarias, por lo que era realmente molesto y no servía a los propósitos del dancepad.
Problemas tenía varios, falta de estaño en las soldaduras, algunas muy precarias (se pasaban desoldando por el movimiento, el tener la placa al descubierto agregaba un riesgo de romperla sin querer y tambien se habian desoldado algunos de los sensores (tambien por falta de estaño) por lo que la situación ya no daba para más).
Entonces hoy me cansé y decidí arreglarlo. El post lo hago para que alguien que quiere hacer un dancepad casero tenga en cuenta estás consideraciones. Uno puede pensar que poniendole más duct tape va a resultar en una mejor rigidez, y es así, pero tambien puede resultar en la inutilidad del dancepad.
Comencé por cortar los cables que estaban soldados a la placa. Decidí hacer las dos cosas individualmente. Por un lado la placa con un conector, y por otro lado el dacepad con otro conector. Así no hay riesgo de roturas y puedo reutilizar la placa del gamepad no sólo para el dancepad, sino tambien para cualquier otra cosa que quiera hacer.
Nos movemos al área de trabajo con el soldador conectado, el estaño nuevo y los cables. =)

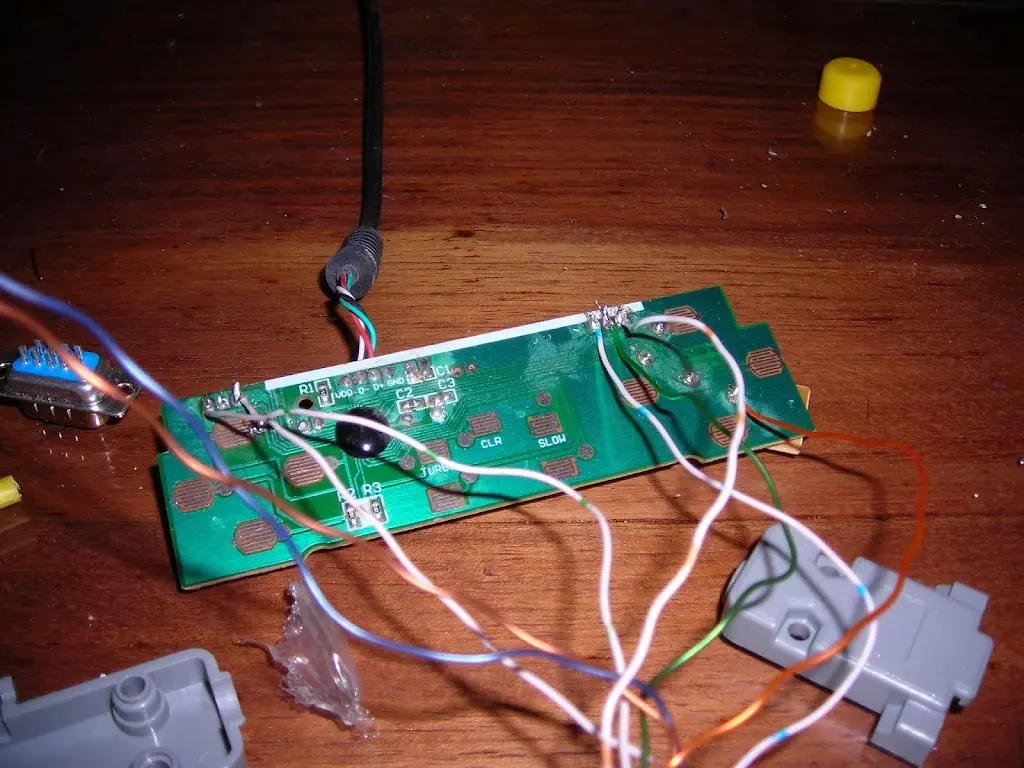

Ahí procedí a sacarle los cables viejos y ponerles el cable de red nuevo con el conector del otro lado. El verde es masa, siempre, y el resto son botones. Me quedaron dos que no soldé, que son el azul y el marrón, los que tengo pensados en algún momento utilizarlos como botón de select y start. Pero no por ahora.

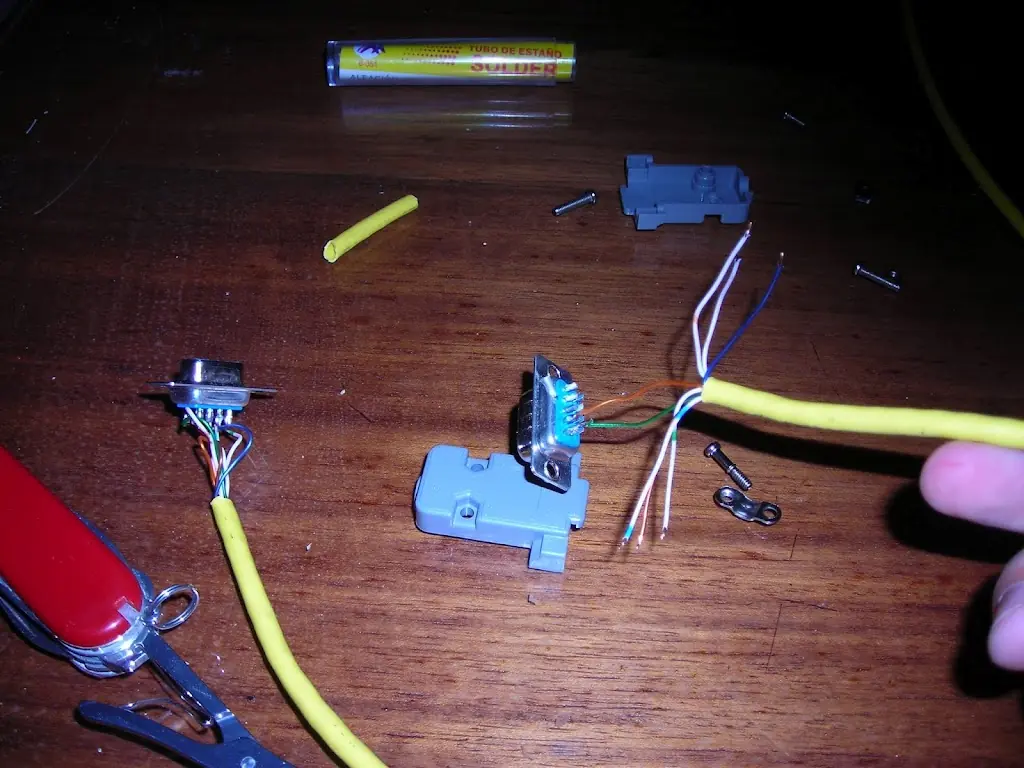

Ahí estoy soldando el conector.
Tengan en cuenta que los receptores siempre son hembra y los otros son conectores machos.
Es el único stardard que seguí para hacer esto. los cables después los soldé como quise. Primero el tierra y después el resto.
Acá estoy soldando el cable que va a ir al dancepad
Procedo a ponerlos en las carcasas correspondientes...

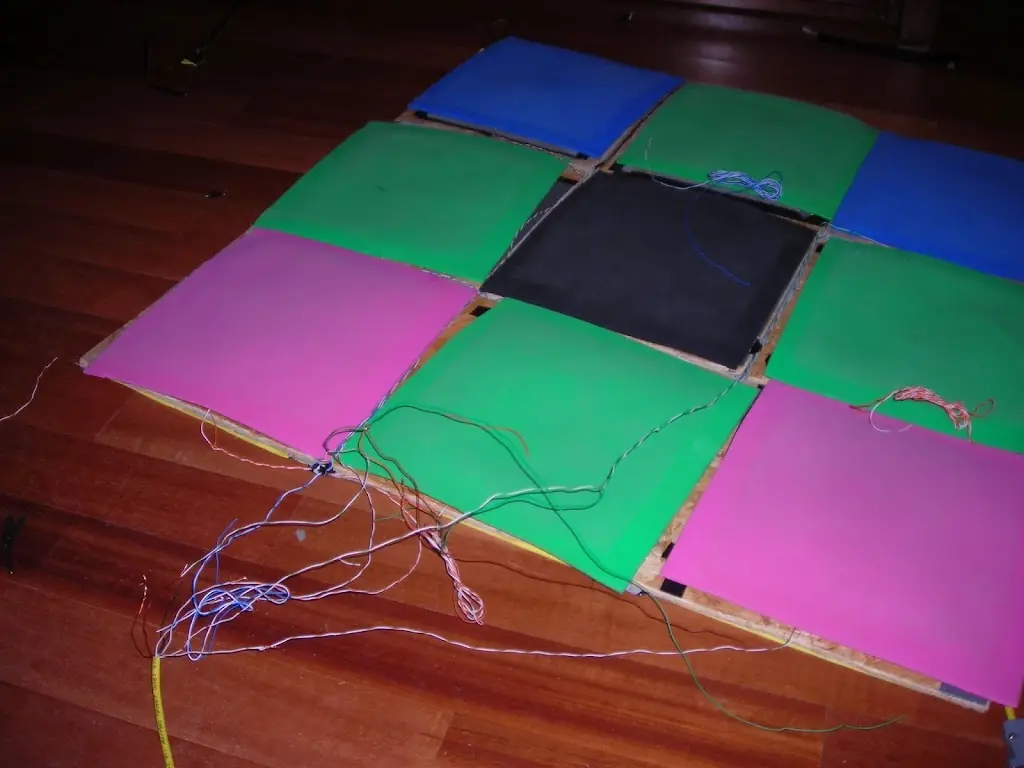

Listo eso desarmo el Gamepad, quitandole toda la Duct tape que le había puesto 1 año atrás, para hacerlo como corresponde, que es con una sola "mano" de duct tape.
Originalmente iba a separar la nueve losas, pero en la parte de abajo me di cuenta que tenía dos manos de duct tape. Una sobre la madera, y la otra sobre la goma eva que usaba de antideslizante Así que solo me limité a sacar la duct tape de la goma eva de abajo y dejar la otra, ya que sino hubiera tenido que despegar la goma eva que se hubiera roto toda (porque es muy finita), y sincerandome tampoco me hubiera gustado quitarle todo porque sino después hubiera tenido que alinear la distancia entre las losas devuelta y eso si que fue tedioso (sobre todo porque corté las losas media disparejas
)
Acá tienen lo que saqué de duct tape...y mis zapatillas.
Y así quedó el gamepad sin todo eso

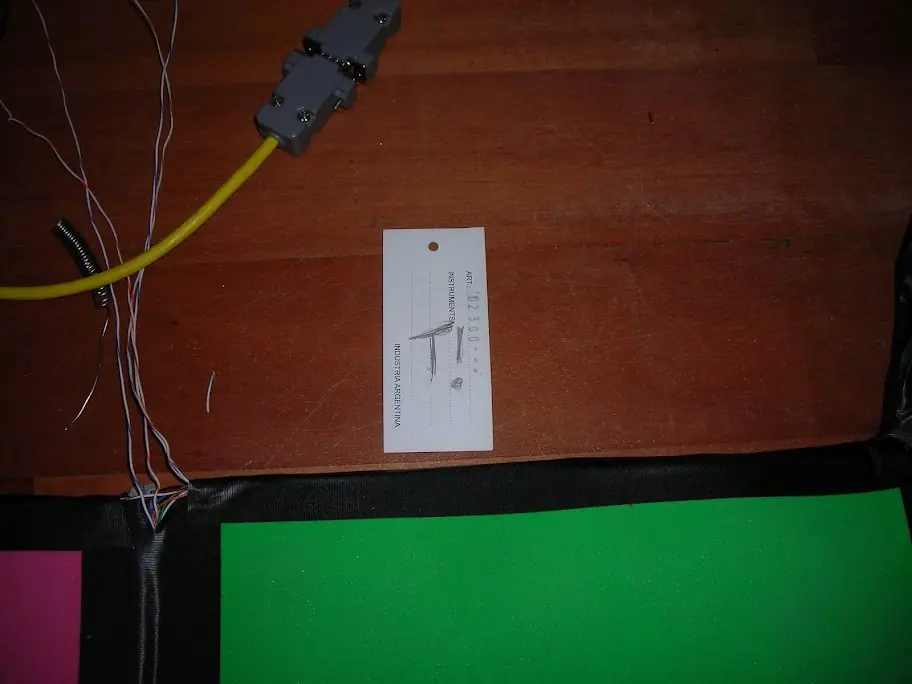

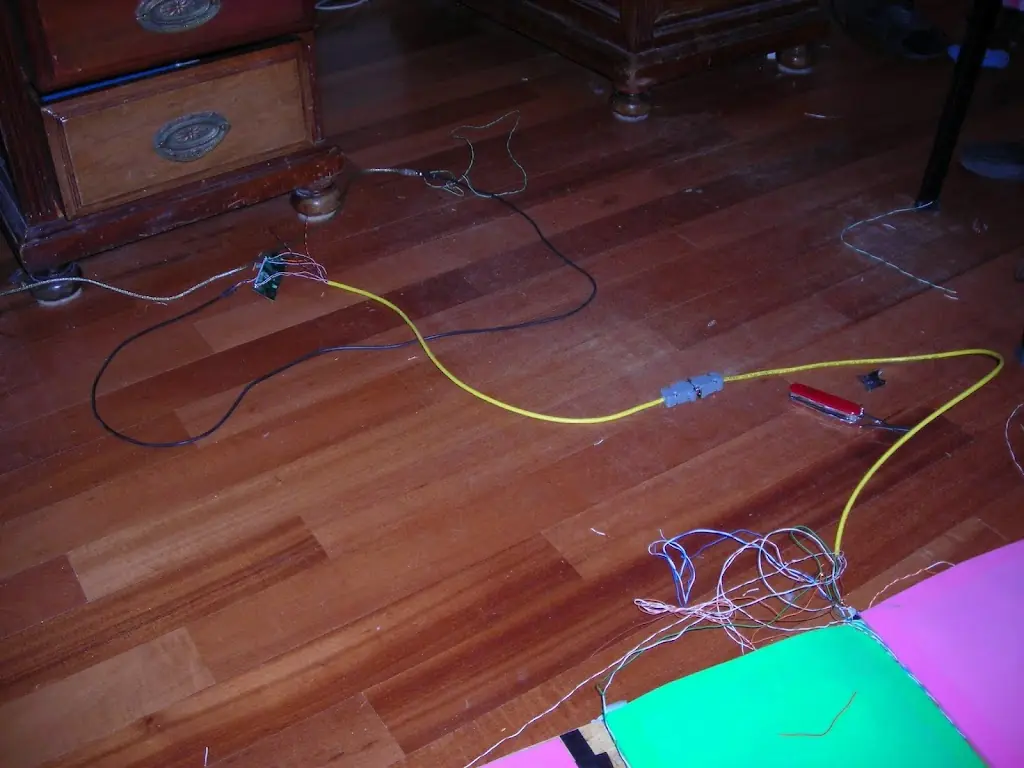

Una vez unidos los cables al dancepad conectamos la placa con el dancepad y probamos que tal.

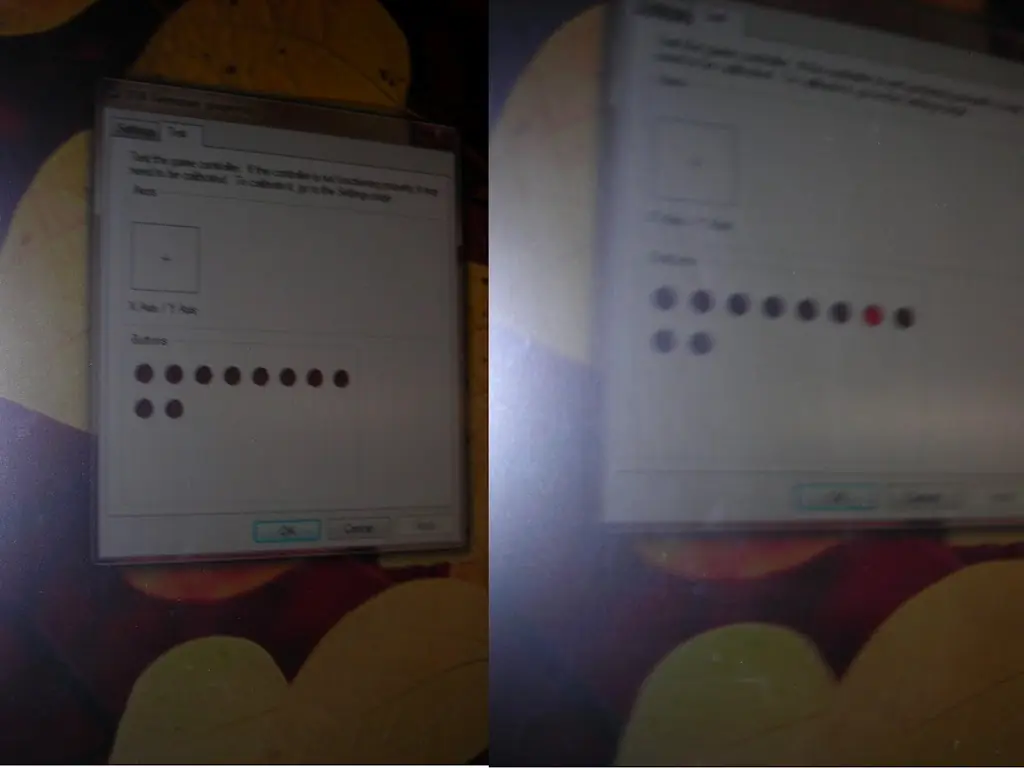

¡¡Funcionaaa!! =D

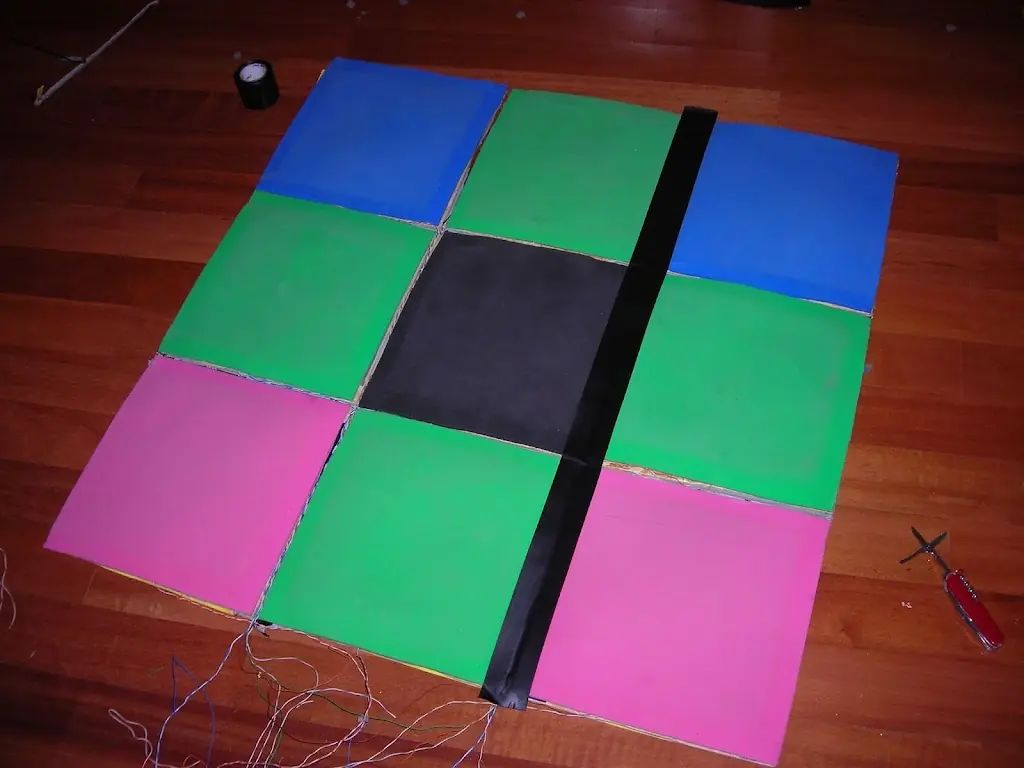

Después procedemos a pegar la duct tape con mucho cuidado, con todo bien alineado y los cables bien pasados por donde tienen que pasar.

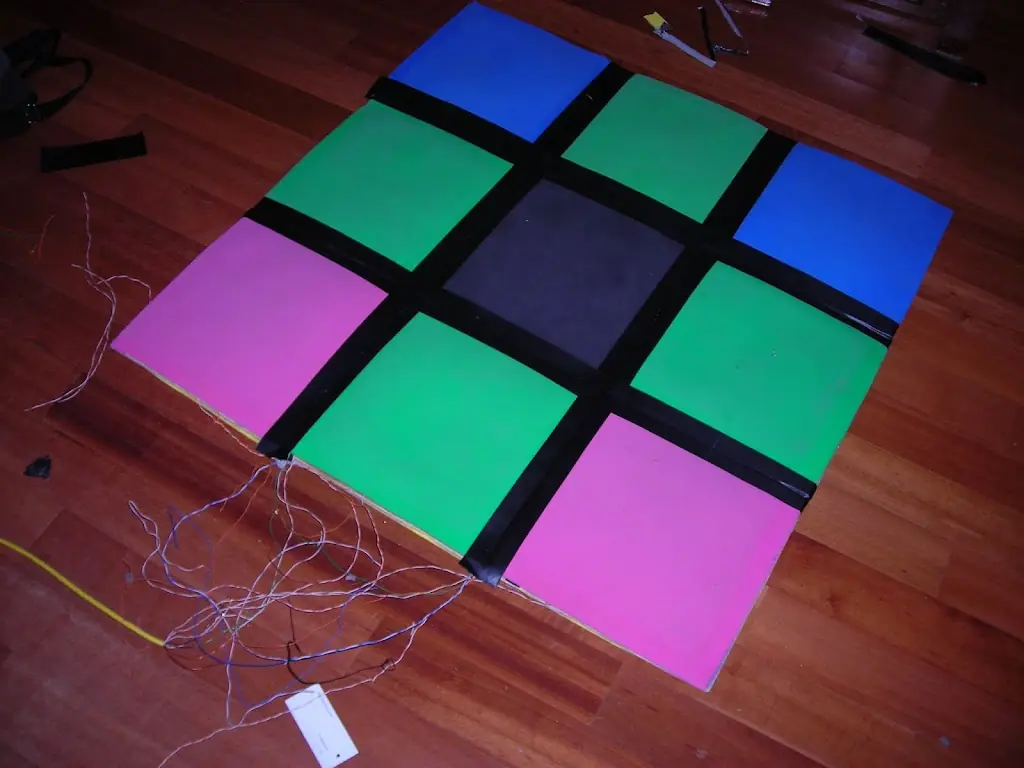

Luego pegamos El resto de las losas y separamos bien los cables del frente.
Hecho eso. pegamos los bordes, cuidando que la duct tape no se vaya para ningún costado.
Decidí dejar los otros cables de las celdas arriba, abajo y laterales para hacer en estos dias. La verdad es que hasta ahora nunca las usé.
Podría haber comprado un conector tipo VGA con más pines y haber hecho todo con un solo cable, pero los cables de red tienen sólo 4 pares y me parece que queda mejor graficamente 2 cables de red que un cable solo y todo hecho de duct tape o de cinta aisladora. En fin, es cuestión de gustos. Si alguien conoce un cable con más pares dentro por favor avise.

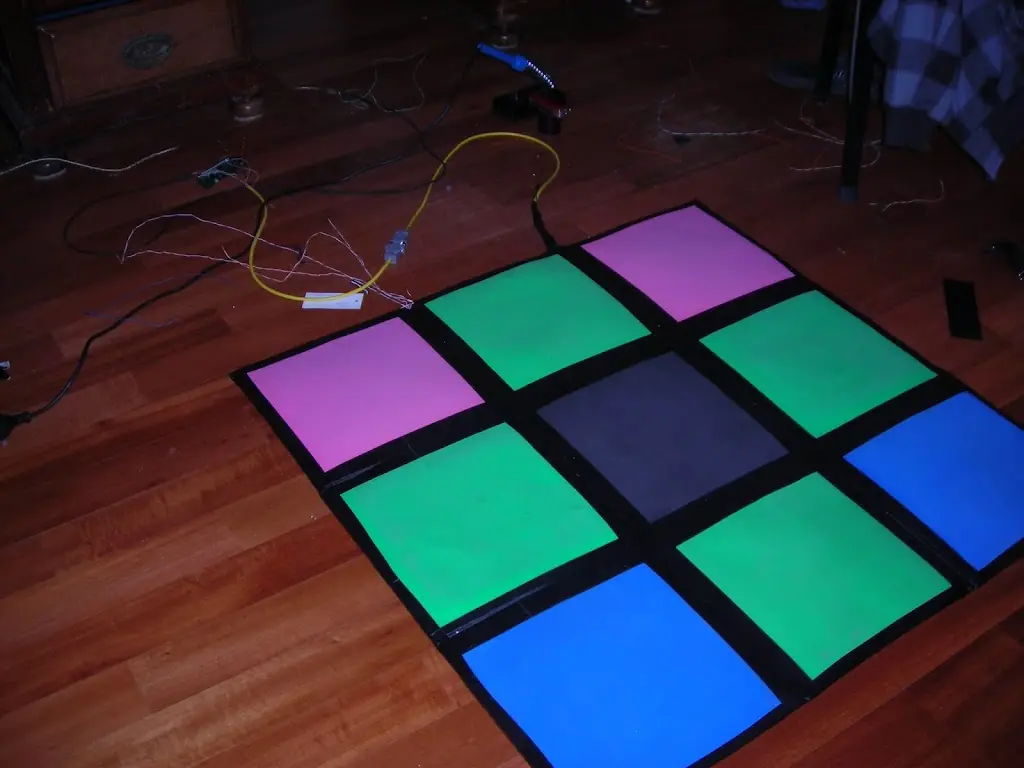

Así es como queda el dancepad terminado =D

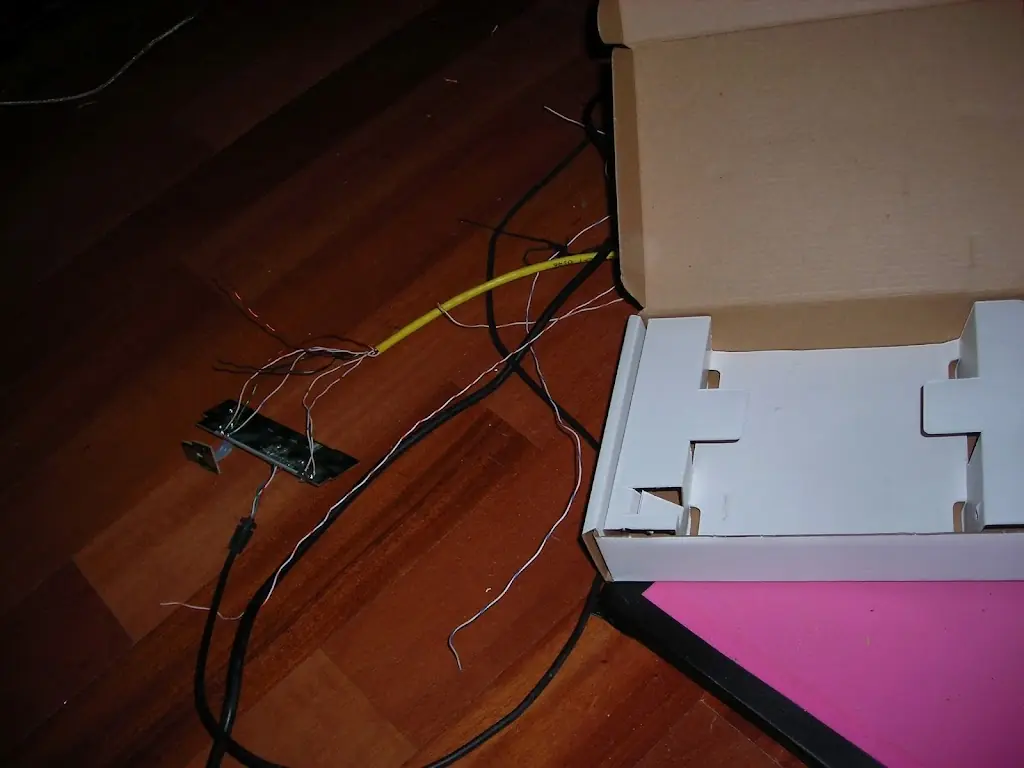

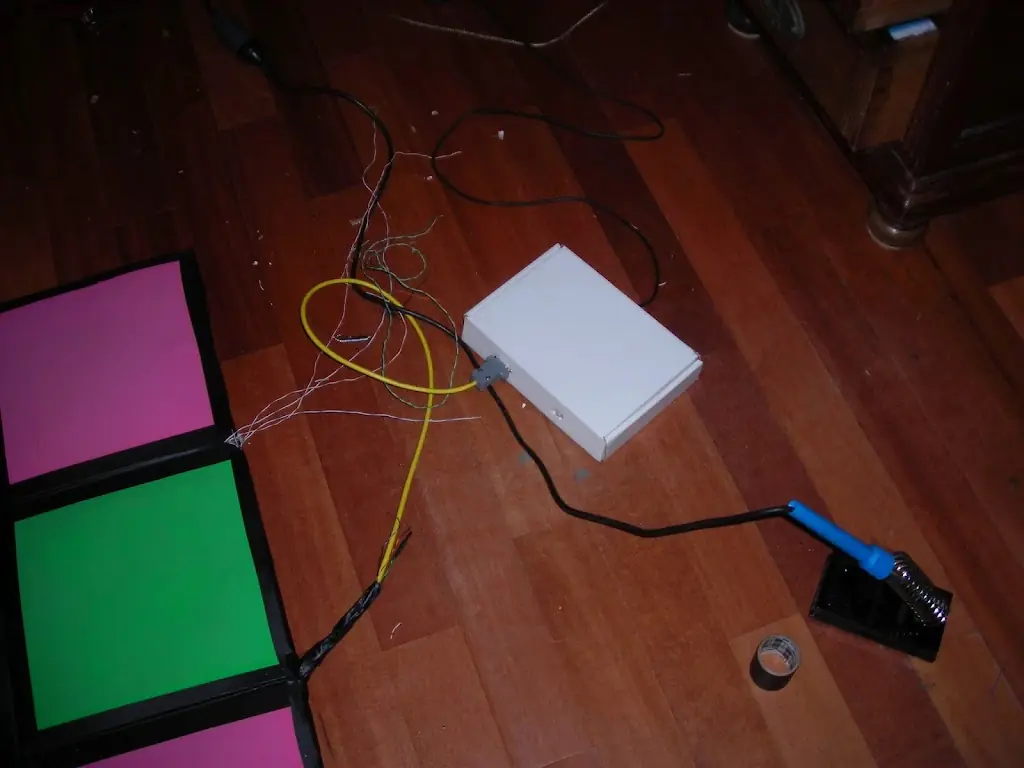

Y el post terminaría acá de no ser porque cuando iba a tirar toda la basura me encontré con una caja de Linksys que había tirado el día anterior, que vino espectacular como carcasa para la placa.
Procedí a hacerle los recortes correspondientes a la caja, atornillarle lo que tenía que atornillarle, y así quedó:
Acá lo pueden ver funcionando

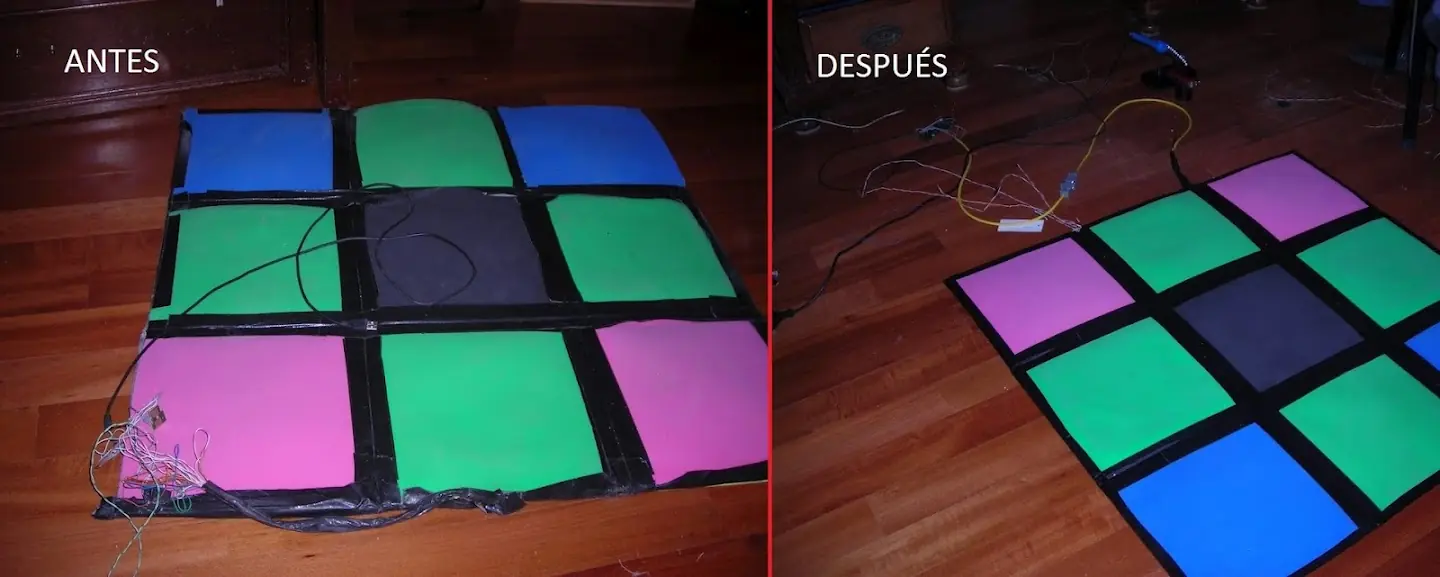

¡Comparen y comenten!
Gente, este post lo pensé para ustedes. Perdonen si se hace medio largo. Espero que les guste.
Me tomó 5hs 30 minutos hacer todo esto. Seguro que a ustedes no les va a costar nada comentar.
¡Saludos!
