BUENO GENTE, A PEDIDO DE LO AMIGOS DEL GRUPO DEL FACE "BICIMOTOS ARGENTINAS" VENGO A CREAR UN POST COMO CONECTAR ILUMINACION LED QUE PUEDA IR DIRECTO A LA BOBINA DE LA MISMA, EL POST VA A CONSISTIR DE IMAGENES Y UN VIDEO DETALLANDO TODO.

EN ESTA IMAGEN PODEMOS APRECIAR TODOS LOS MATERIALES QUE TENGO A MANO PARA EXPLICAR BREVE MENTE

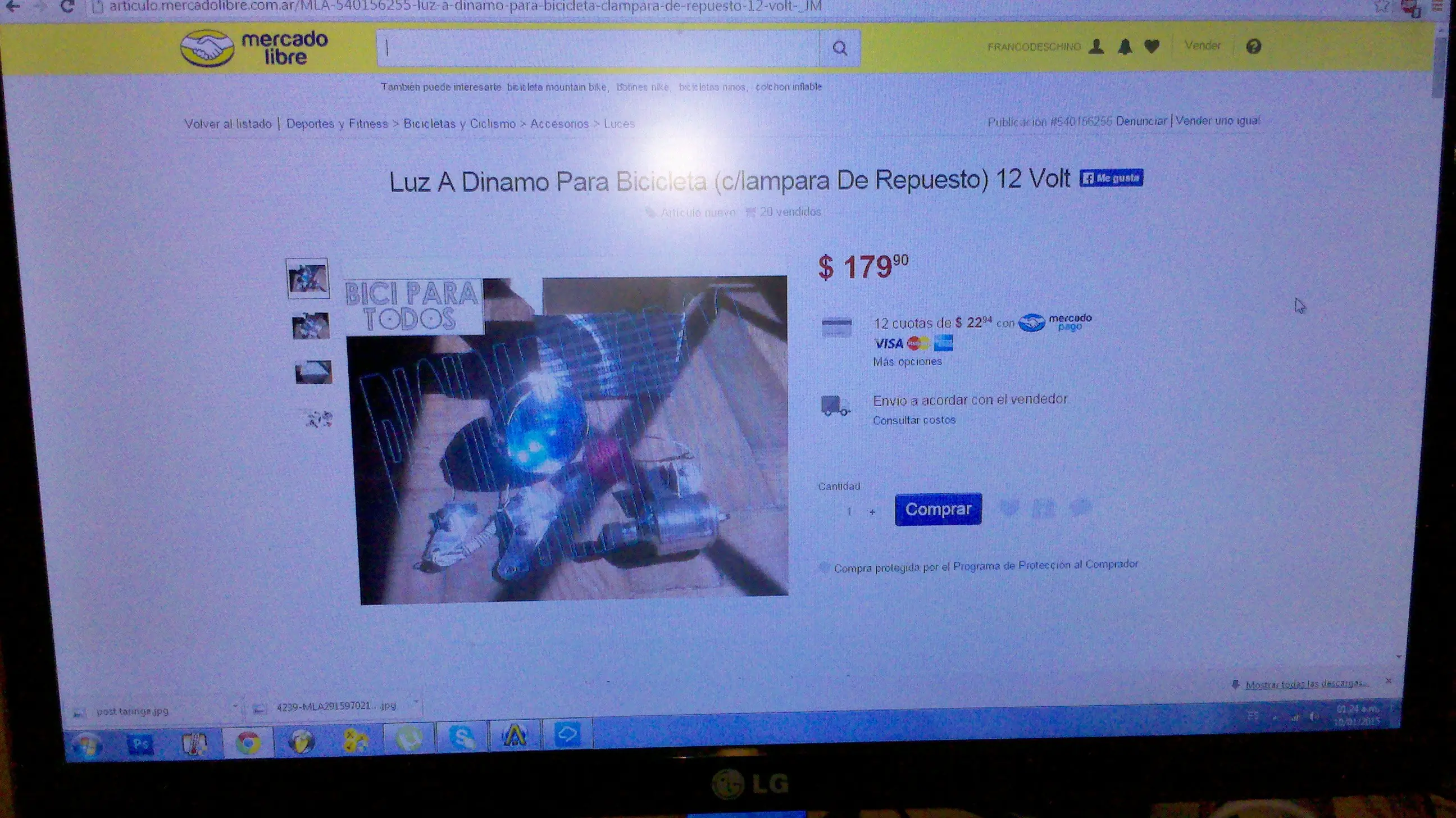

EN ESTA OTRA PODEMOS VER EL KIT QUE YO COMPRE MEDIANTE MERCADO LIBRE, CUALQUIERA SIRVE, ESTE ES SOLO COMO REFERENCIA

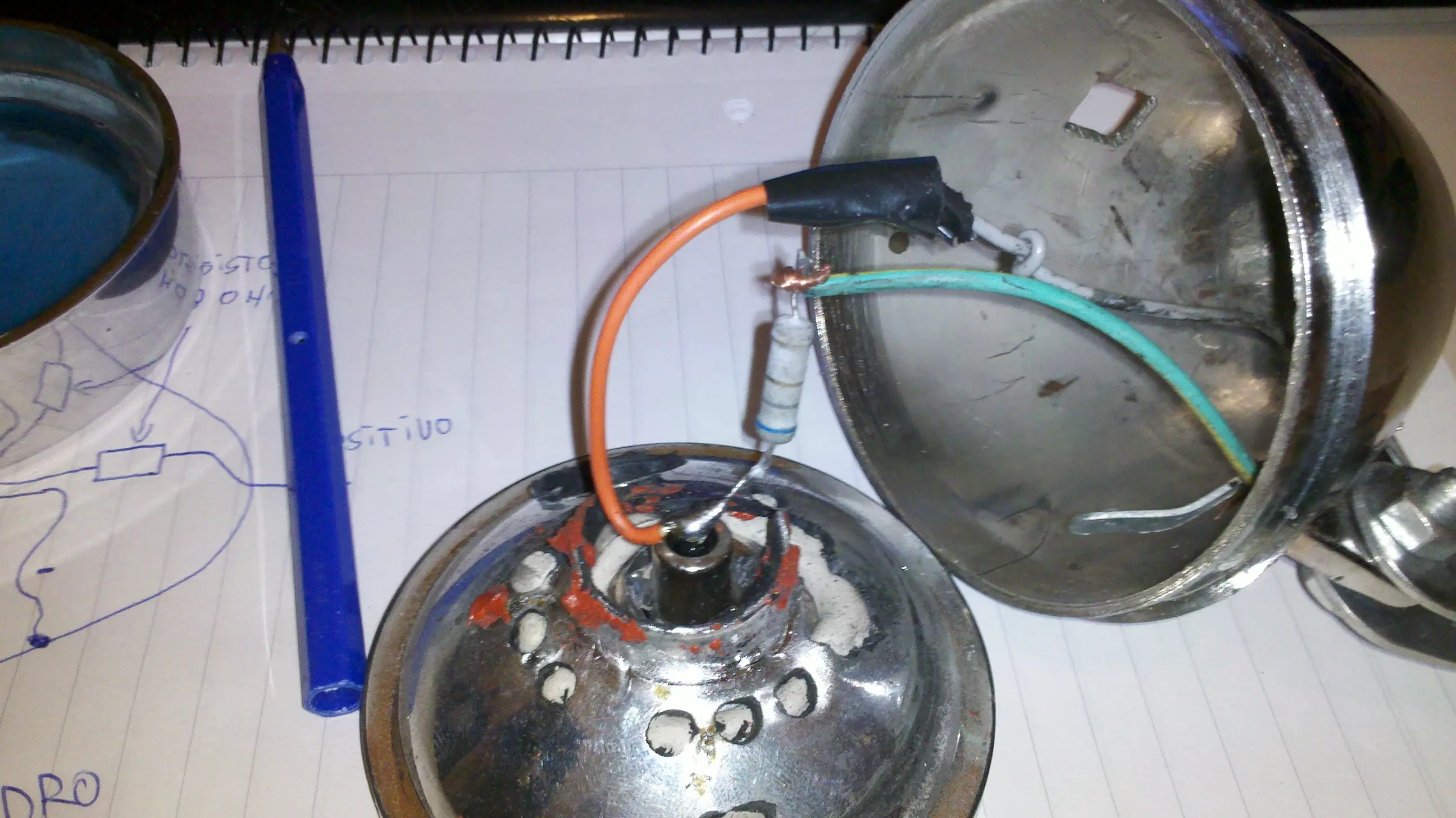

AQUI PODEMOS VER UN POCO LA CONEXION INTERNA DEL MISMO

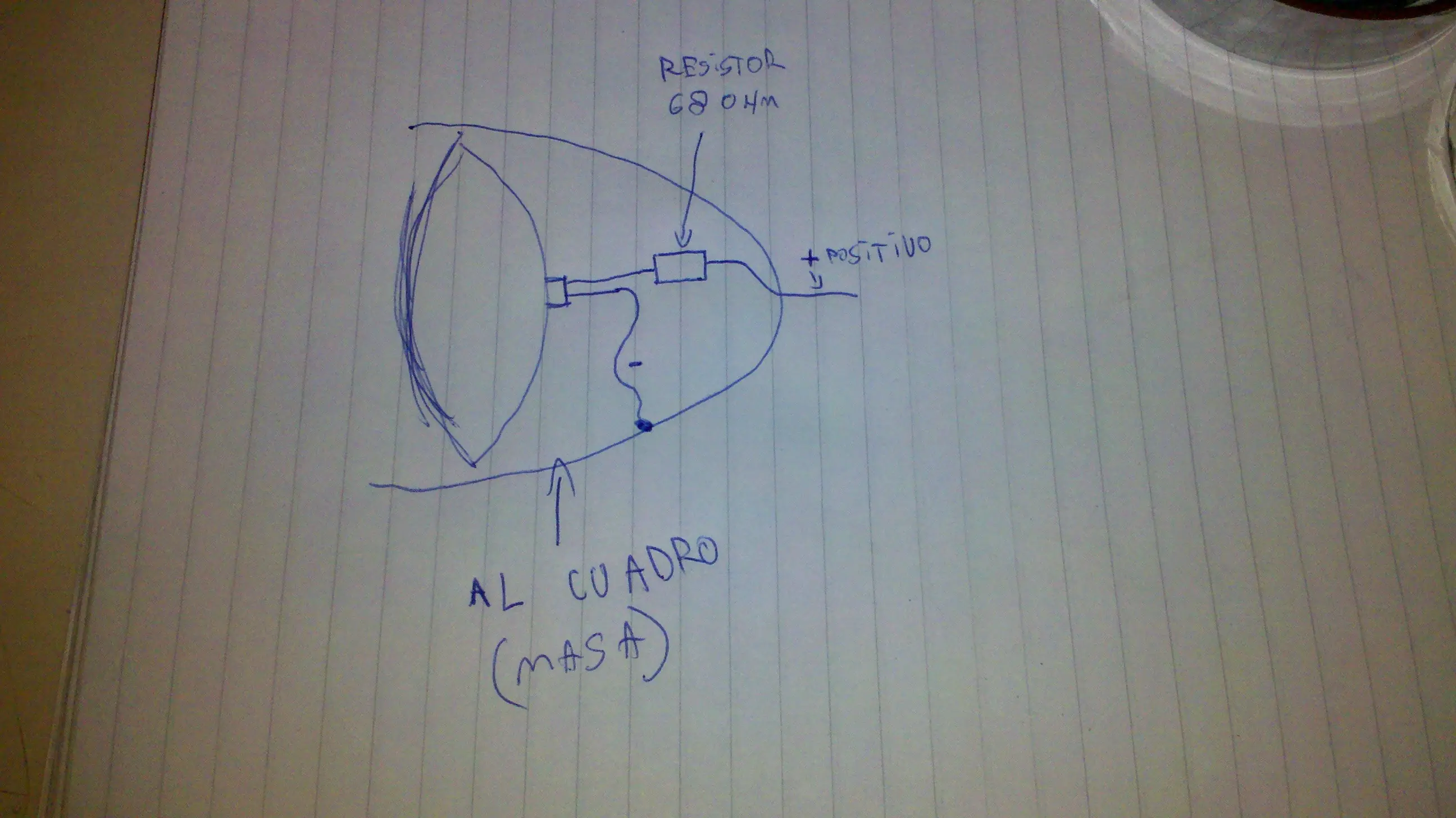

AHI LES DEJO UNA IMAGEN CON EL DIAGRAMA MAS DETALLADO.

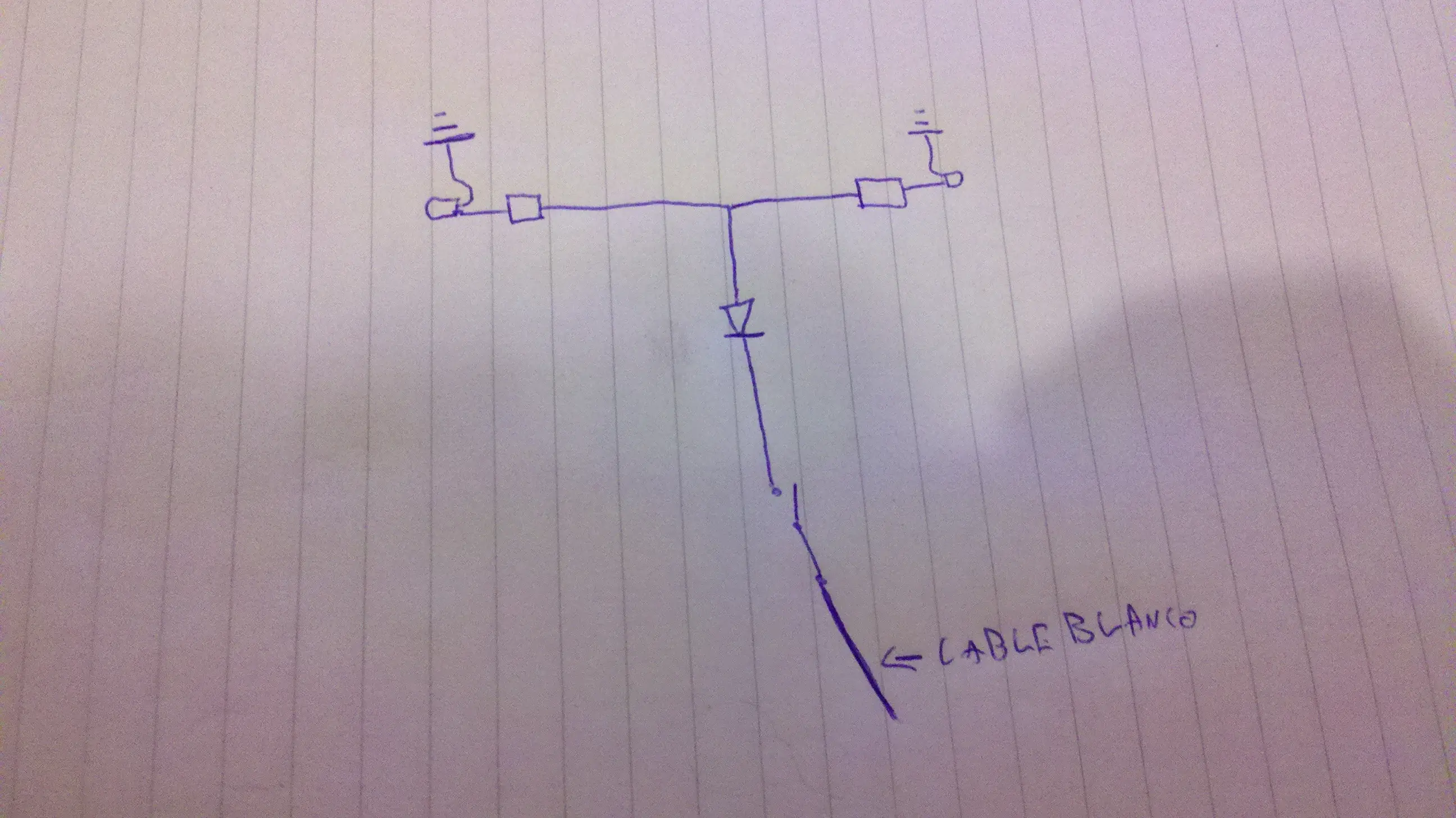

AHI OTRO DIAGRAMA GENERAL
LES DEJO LA LISTA DE COMPONENTES:
1 DIODO LED BLANCO DE 10MM ALTO BRILLO.
1 DIODO LED ROJO 5MM ALTO BRILLO
2 RESISTENCIAS 68 OHM 1 WATT
1 DIODO 1 AMPER O SUPERIOR
1 TECLA DE UN PUNTO O UN COMANDO DE LUCES DE MOTO (COMO PREFIERAN USTEDES)
CINTA AISLADORA Y UN PAR DE METROS DE CABLE PREFERENTEMENTE DEL COLOR DE SU BICI, ES IMPORTANTE QUE SEA DE DOBLE AISLACION PARA EVITAR CORTOS, YA QUE SE LES APAGARIA EL MOTOR..
COSTO APROX 30 PESOS ARG
A CONTINUACION LES DEJO UN VIDEO EXPLICANDO UN POCO MAS DETALLADO TODO:




ESPERO QUE LES HALLA SERVIDO COMPAÑEROS!! CUALQUIER DUDA ESTOY A SU DISPOSICIÓN
EDITADO:
MI NOMBRE EN FACEBOOK ES DESCHINO FRANCO, LOS QUE TENGAN DUDAS CON EL POST BUSQUENME ASI EN EL GRUPO Y ME VAN A ENCONTRAR!!!
