Que tal gente como estan?
Hoy les traigo un nuevo post en el que voy a tratar de explicarles como armar un circuito para una alarma de luces encendidas para el auto.
La idea es evitar que nos queden las luces encendidas cuando nos bajamos del auto, lo que podría causar que nos quedemos sin batería en el mismo si lo dejamos así mucho tiempo (toda la noche por ejemplo).
Estos circuitos ya son casi de serie en los autos nuevos (en algunos solo viene en los mas caros, aunque no lo crean), pero en los autos mas viejos como en este caso no lo tenemos. Y es en estos autos donde mas difícil darse cuenta si las luces están encendidas al bajarse rápido.
El circuito es extremadamente simple, y los componentes que vamos a necesitar son:
* 2 Resistencias (de 10 y 50 Kohm)
* 1 Capacitor electrolitico de 10 uF
* 1 Capacitor ceramico de 10 nF
* Un circuito integrado 555
*Un buzzer de 12 V
* Una placa pre perforada para armarlo y un poco de cable.
Obviamente tambien vamos a necesitar un soldador, estaño, pinzas, etc.
En total vamos a gastar aproximadamente $60
En el vídeo podemos ver el circuito que tenemos que armar (les dejo una captura).
El circuito es un oscilador con un 555 calculado para que oscile a 1 Hz aproximadamente y con un buzzer de 12v conectado a la salida.

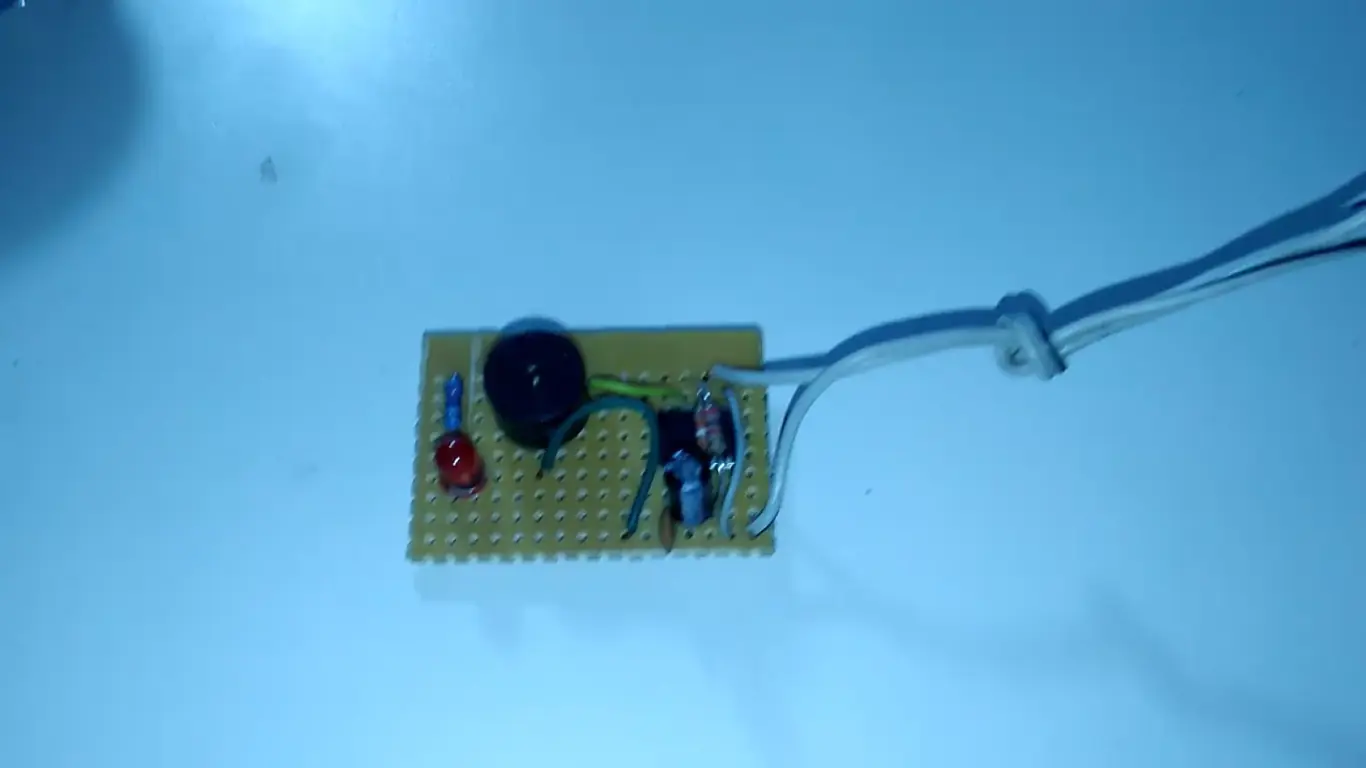

Les dejo otra captura del circuito terminado:
El "secreto" para transformarlo en una alarma de luces encendidas es la coneccion: Vamos a conectar el positivo del circuito al positivo de luces encendidas del auto (cualquier punto que tenga positivo cuando encendemos las luces, pueden llegar a ser los mismos cables que llegan a los focos del auto) y el negativo a la salida del pulsador de puerta del auto.
Un diagrama de bajo costo para que entiendan:
Con esta conexión el circuito solamente va a encender cuando las luces estén encendidas y abramos la puerta, es decir, cuando nos las estemos olvidando prendidas básicamente.
Les dejo el video con la explicacion completa, y mucho mas facil de entender que por texto:
link:
Eso es todo gente, espero que a alguno le sirva y lo pueda hacer para su auto.
Cualquier duda o sugerencia pueden dejarla en los comentarios, y si quieren algún tutorial para un circuito en especial también pueden pedirlo y veo si se puede hacer.
