Buenas ... Siguiendo con el proyecto del riego automatico
(
ahora viene la mejor parte... la automatización del mismo...
La idea era conectar la bomba a una placa arduino con varios sensores , la misma analiza si es necesario regar o no.
Por ejemplo... el riego esta programado para que inicie a las 8:00 hs, pero antes de iniciar consulta los sensores para ver si es necesario...
Por ejemplo...
--- Si ha llovido toda la noche el pasta ya esta mojado... NO REGAMOS...
--- Si hacen menos de 0 grados hace mucho frió... NO REGAMOS...
--- Si el agua del tanque esta congelada no arrancamos la bomba para evitar daños en la misma...
--- etc...
Voy a tratar de resumirlo un poco asi no los aburro...
Componentes:
- Placa Arduino conectada a la red. (cableada... nada de wifi)
- Sensores de temperatura, humedad, temperatura del agua y humedad del suelo.
- Placa de 2 relés, uno para arranque de la bomba y otro para conectar un par de luces del patio.
Software:
- Interfaces web en la misma placa Arduino
- Sistema web ya desarrollado para control de Domotica.
Vamos con las fotos del armado...

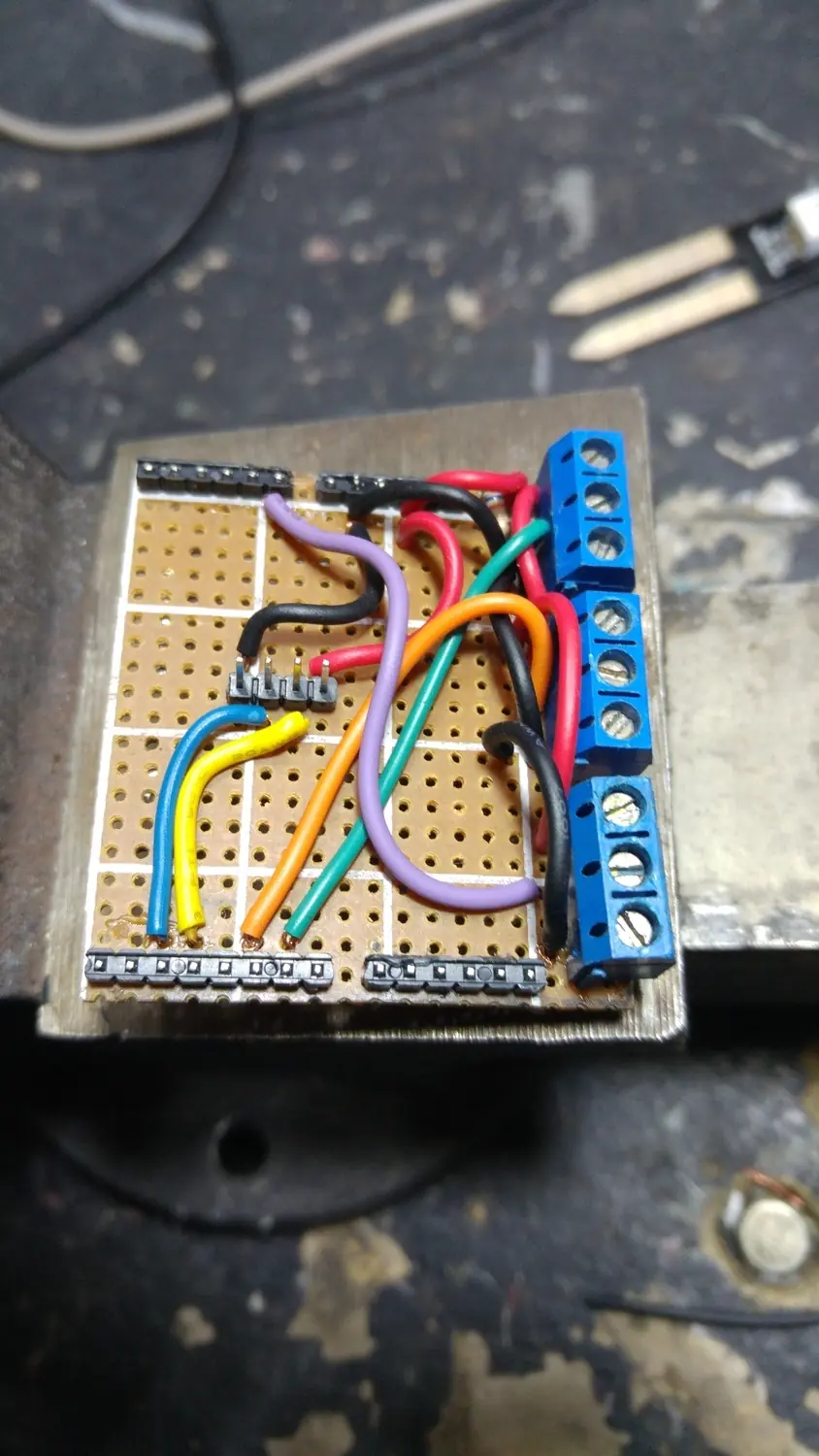

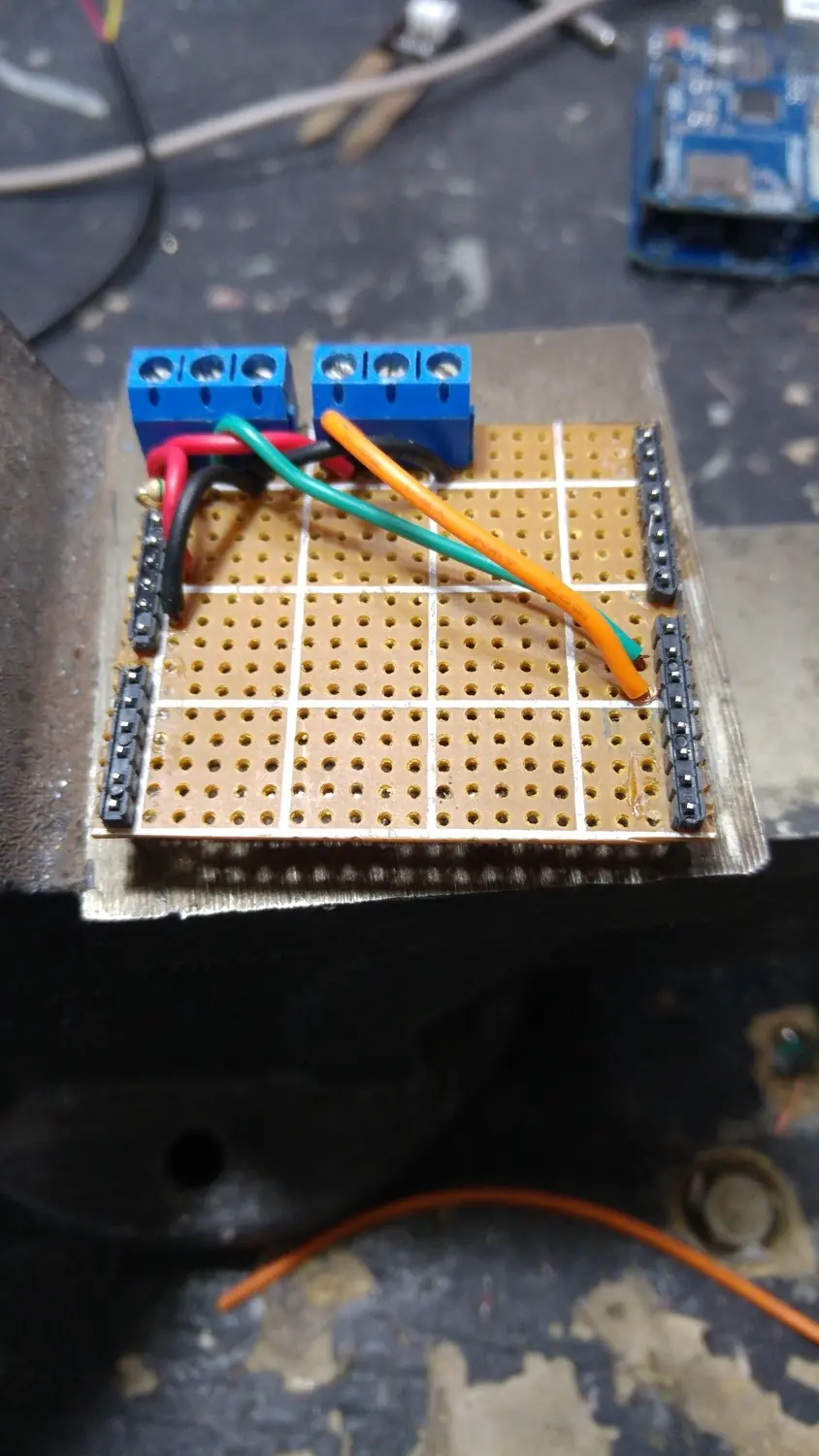

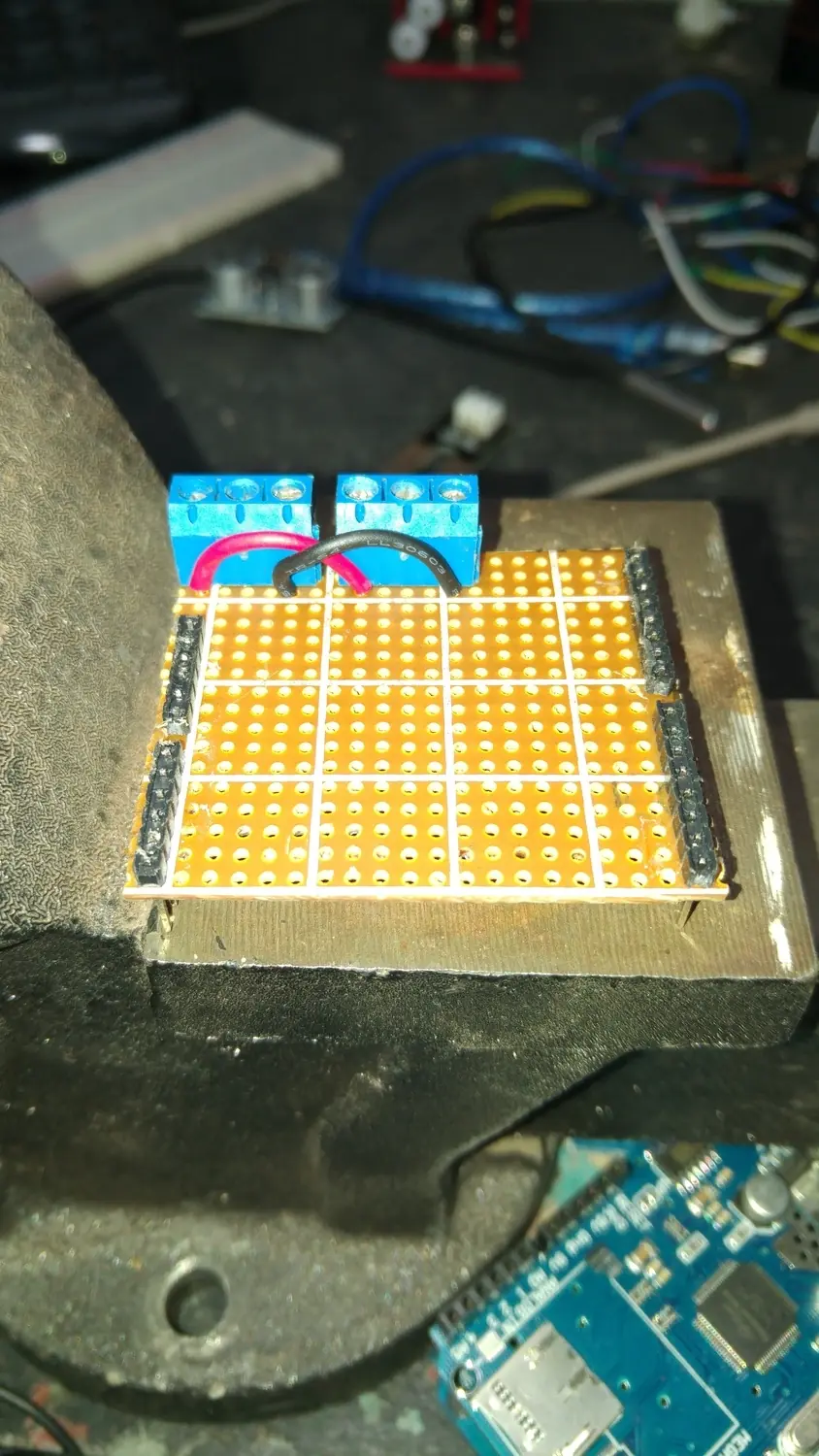

Fabricamos una especia de Shield para la placa.
En las borneras azules vamos a conectar los 3 sensores.
Hacemos las pruebas y subimos el soft a la placa....

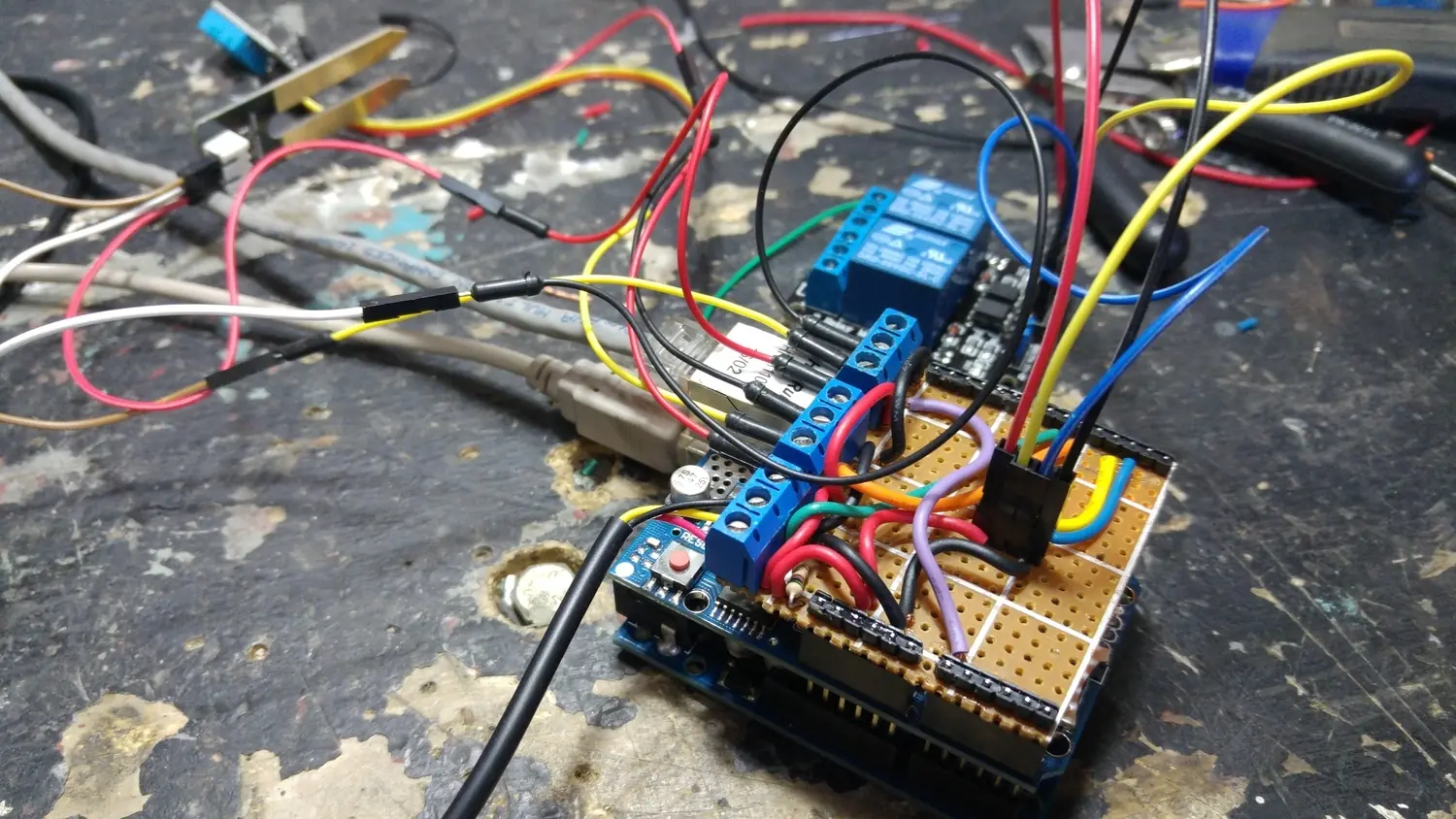

Acá vemos los sensores conectados y 2 pines conectados a los relés...
Luego vamos acomodando todo en la caja exterior

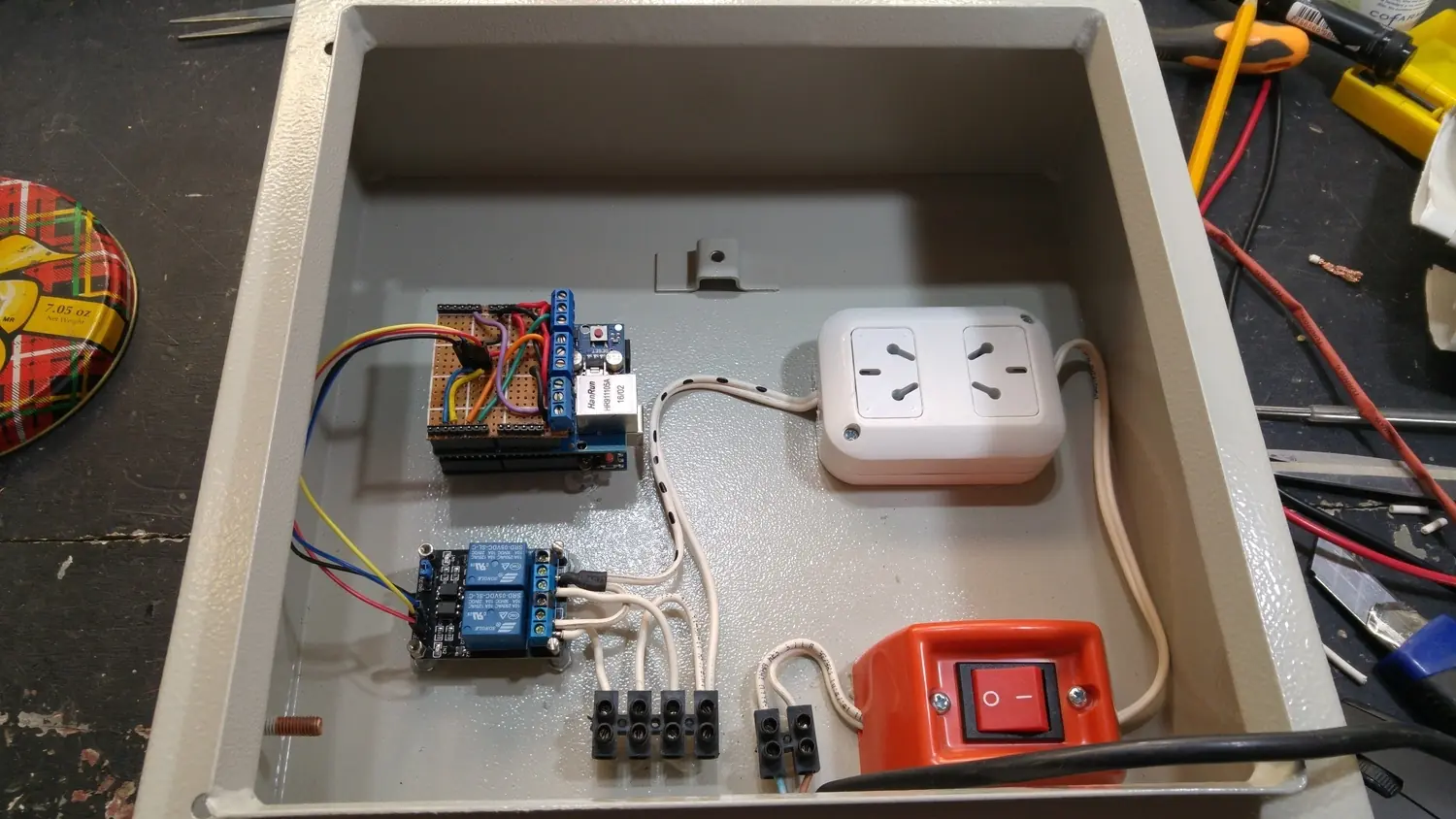

Aca se puede ver..
1.- Una llave de corte general de 220
2- Toma doble, uno para el trafo de la arduino y otro por si necesitamos enchufar algo en el patio... (cortadora de cesped)
3- Arduino con shield ethernet y placa propia para conectar los sensores...
4- Modulo de 2 relés...
5- Borneras de salidas de 220v.. una para la bomba y la otra para las luces del patio...

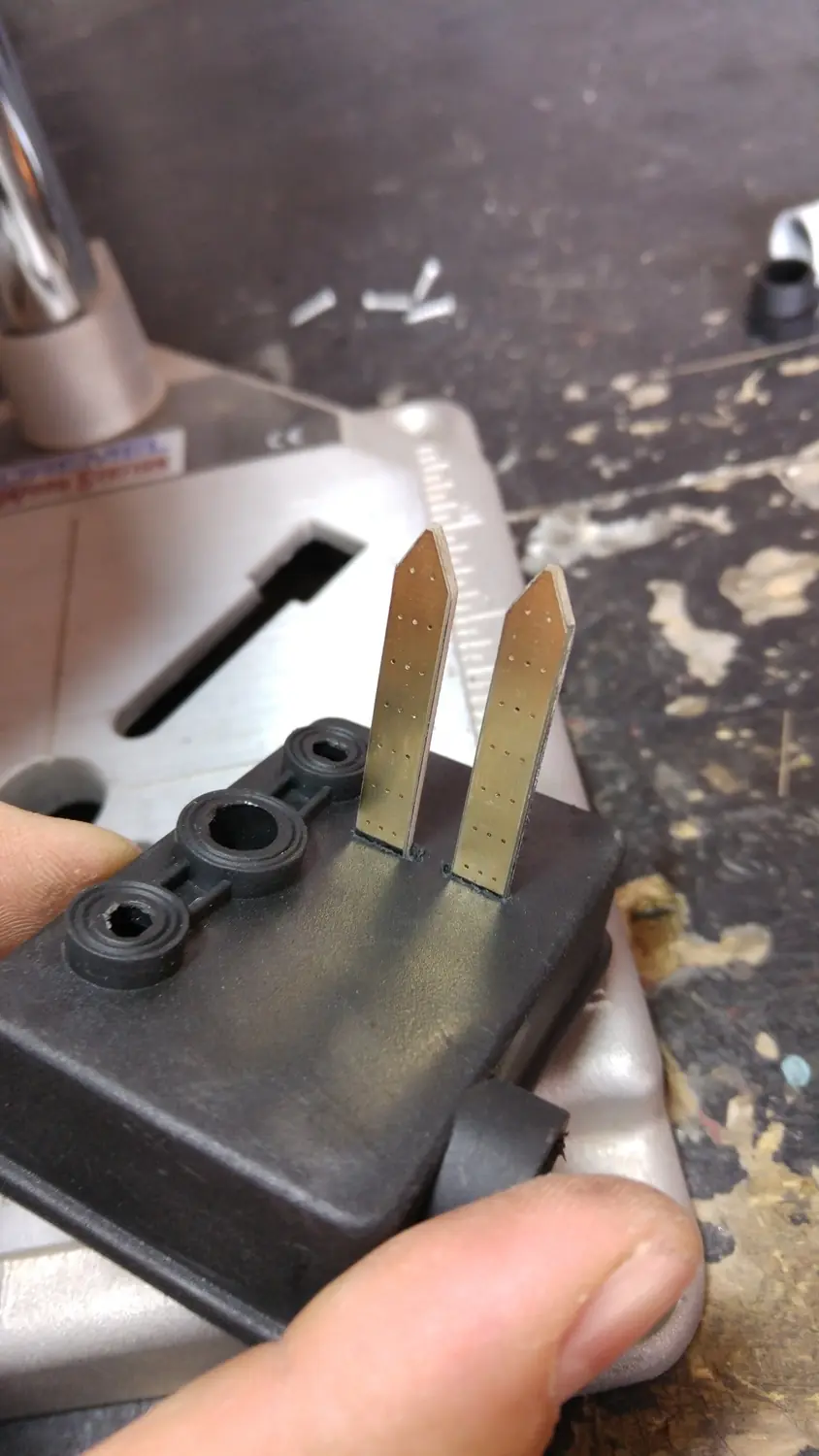

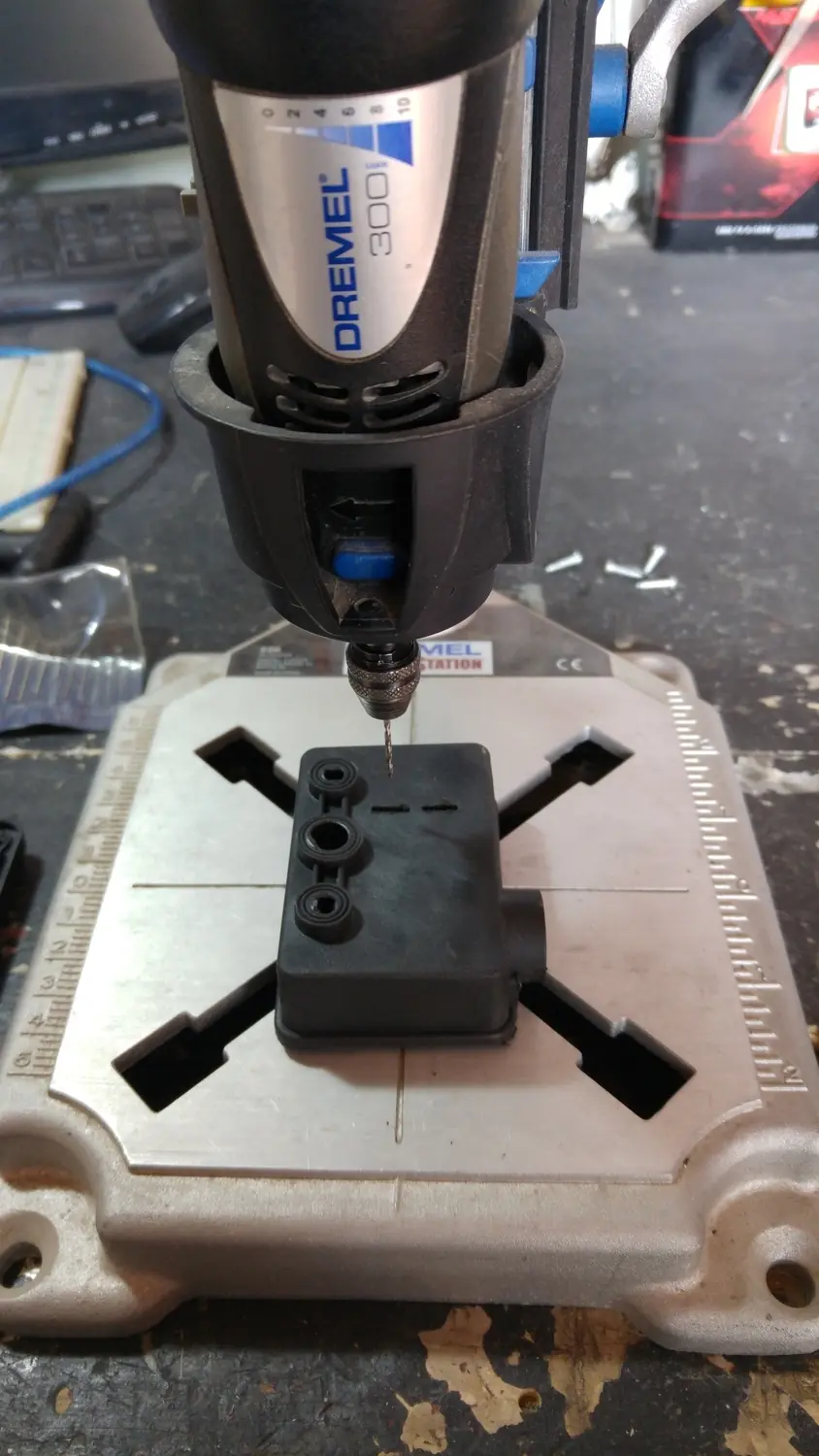

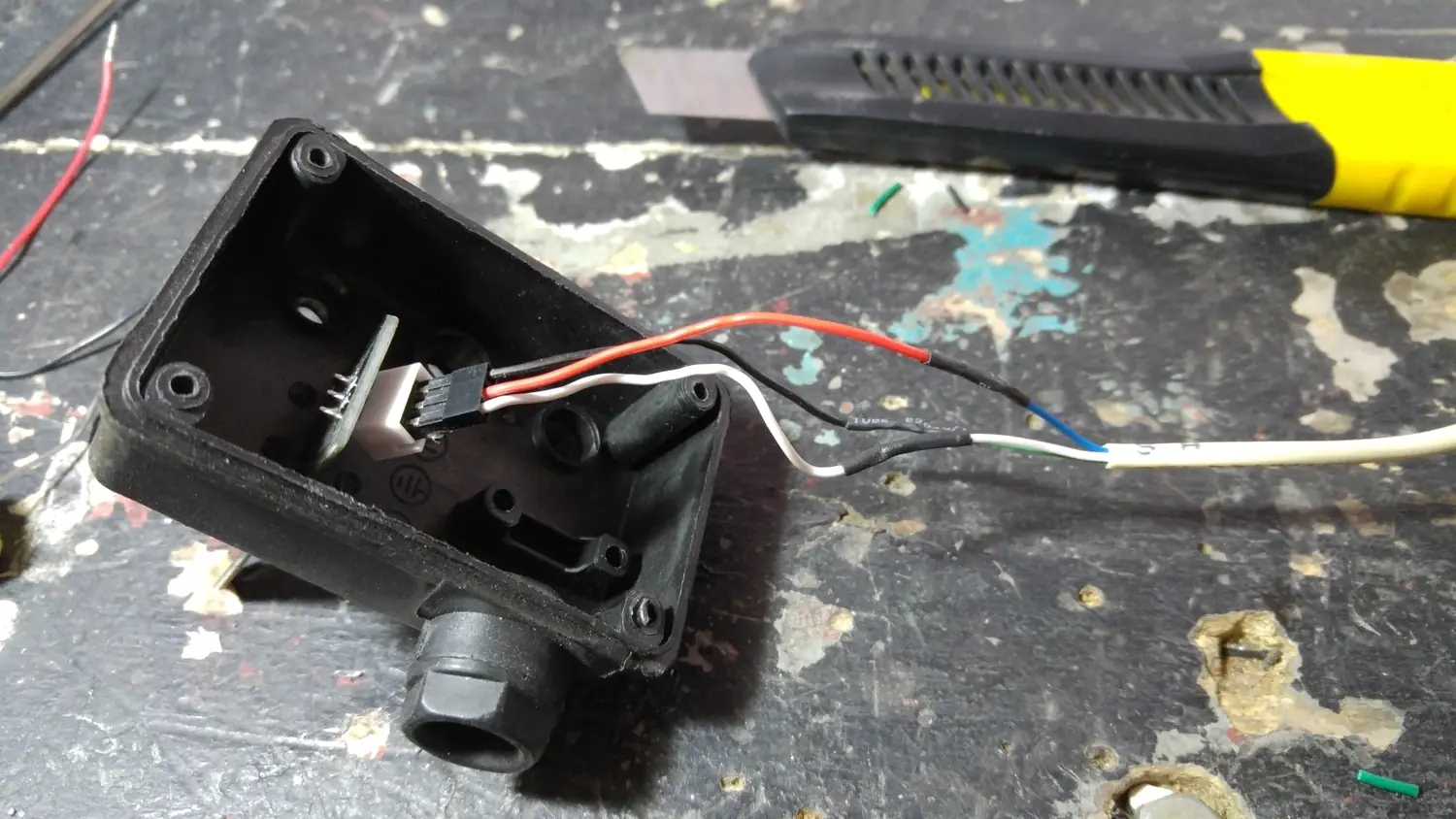

Ahora hacemos una caja para el sensor que va enterrado (mide humedad del suelo)

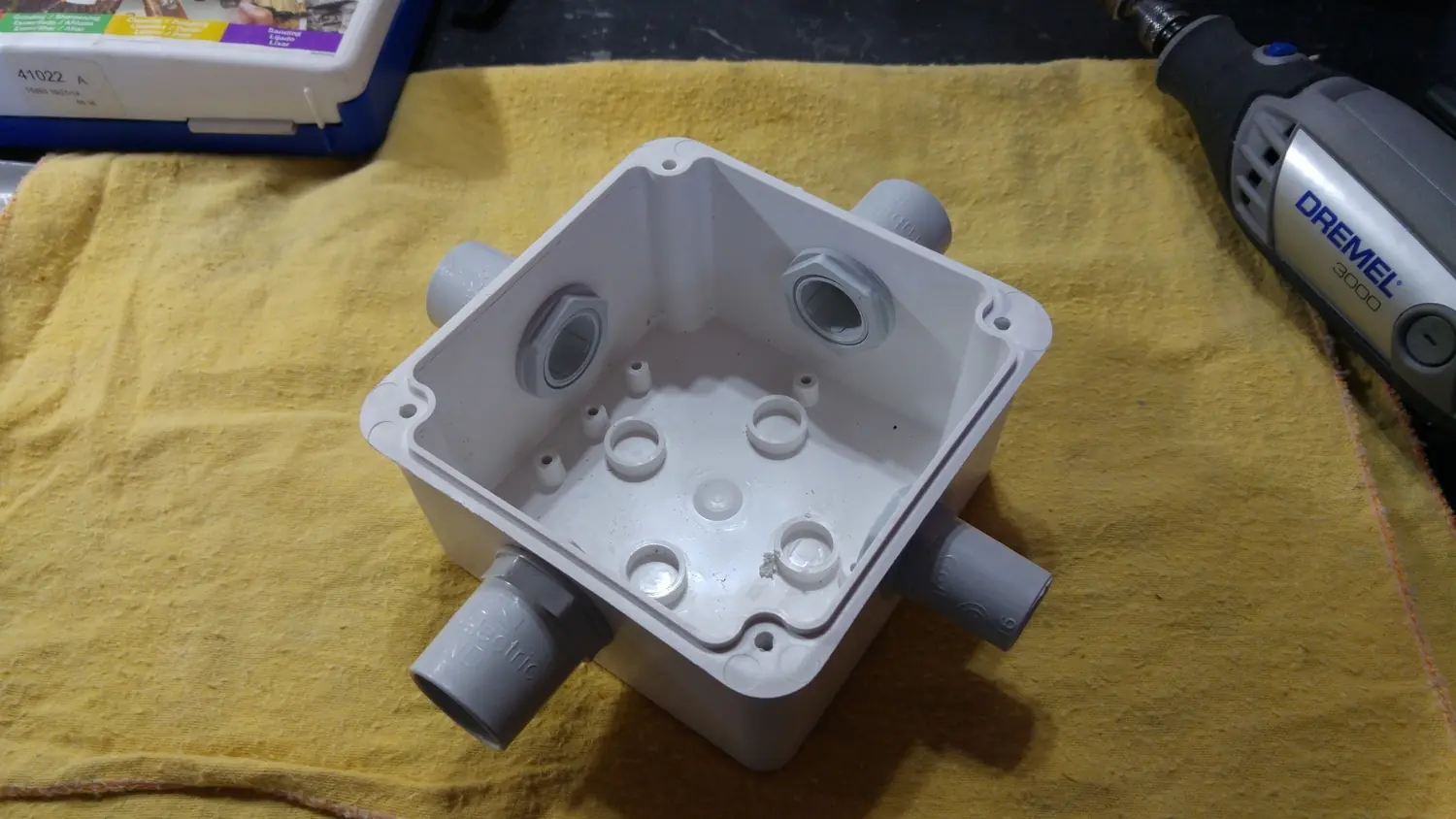

Y la caja donde convergen todos los cables de los sensores...

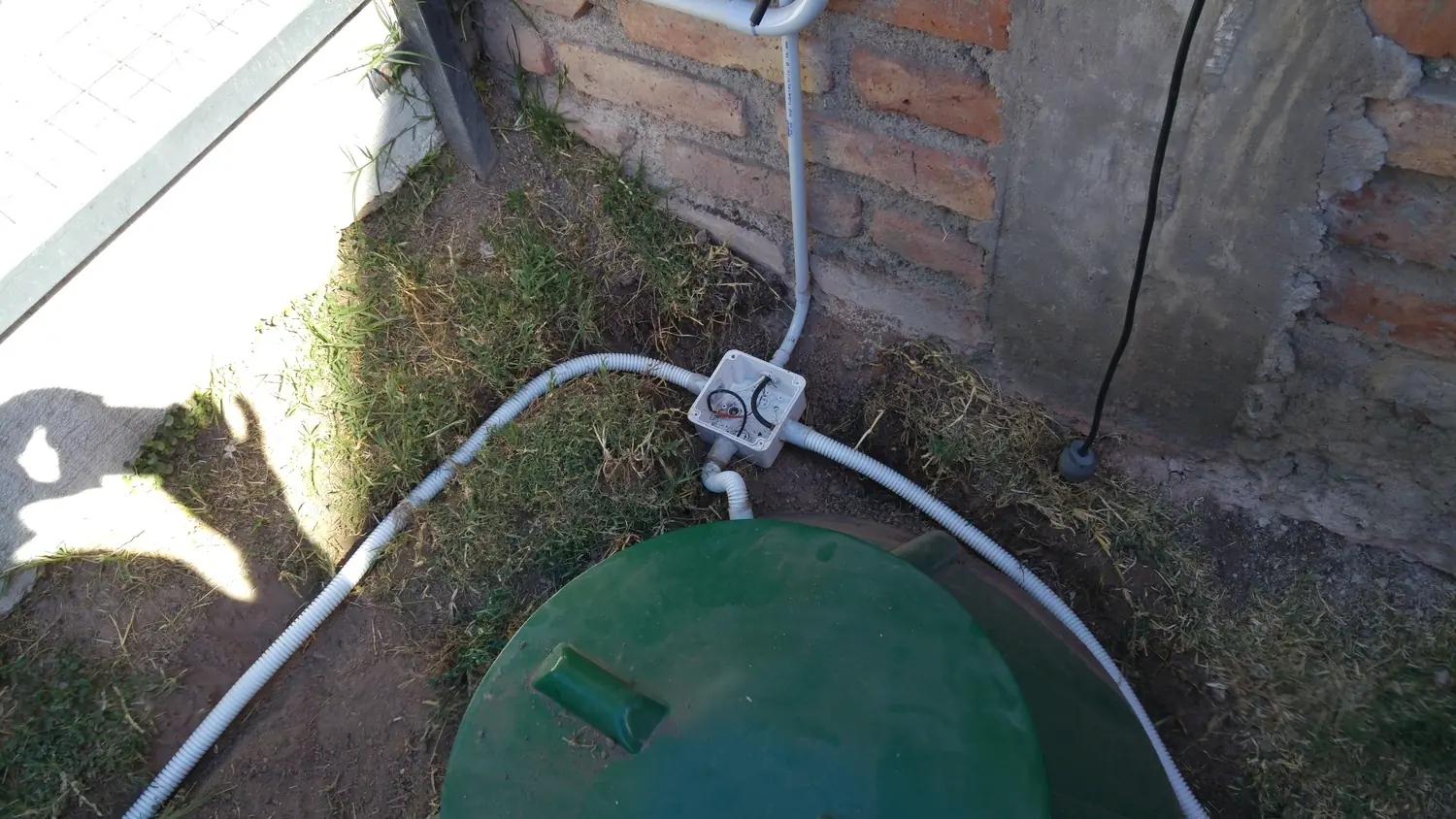

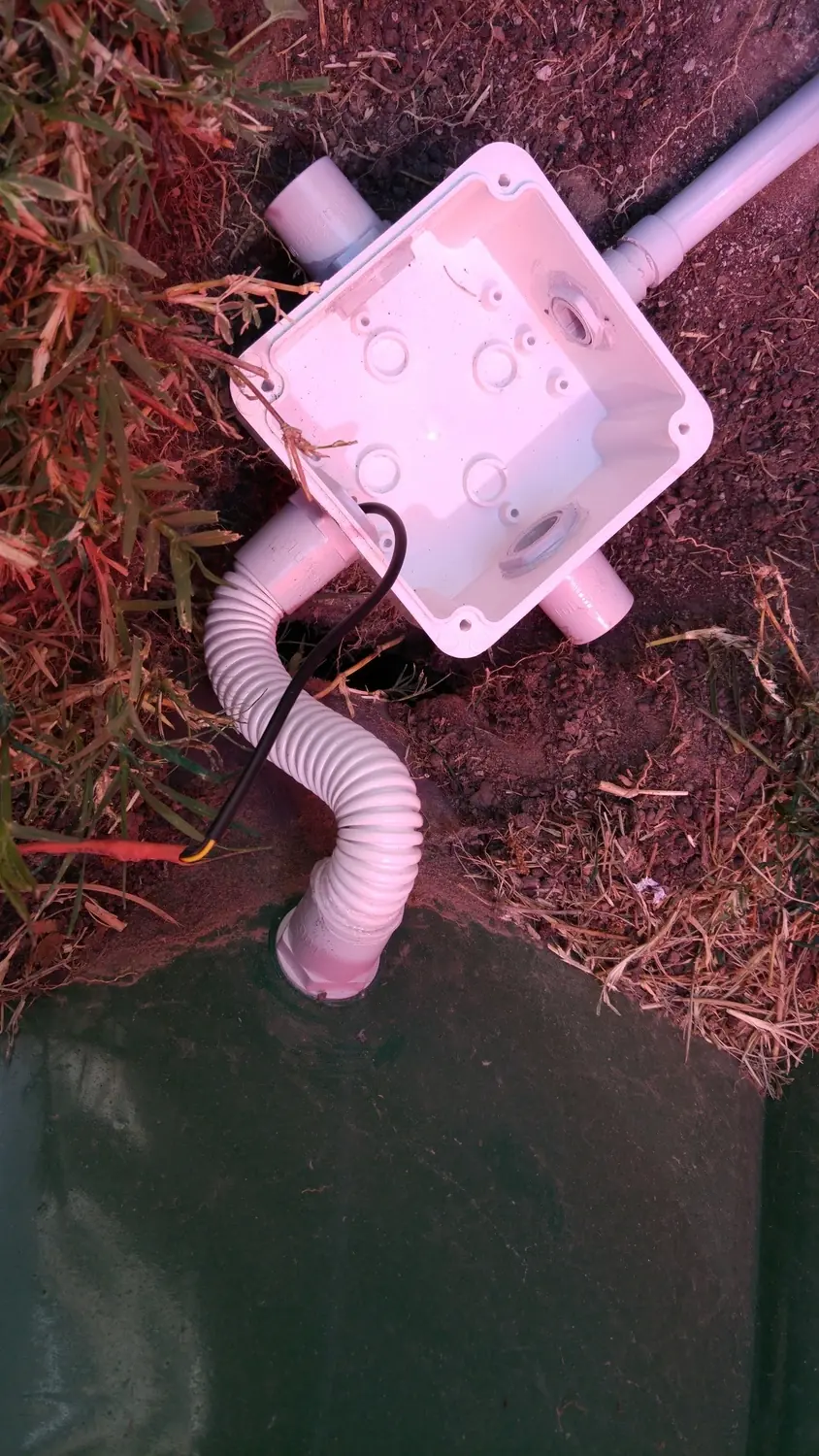

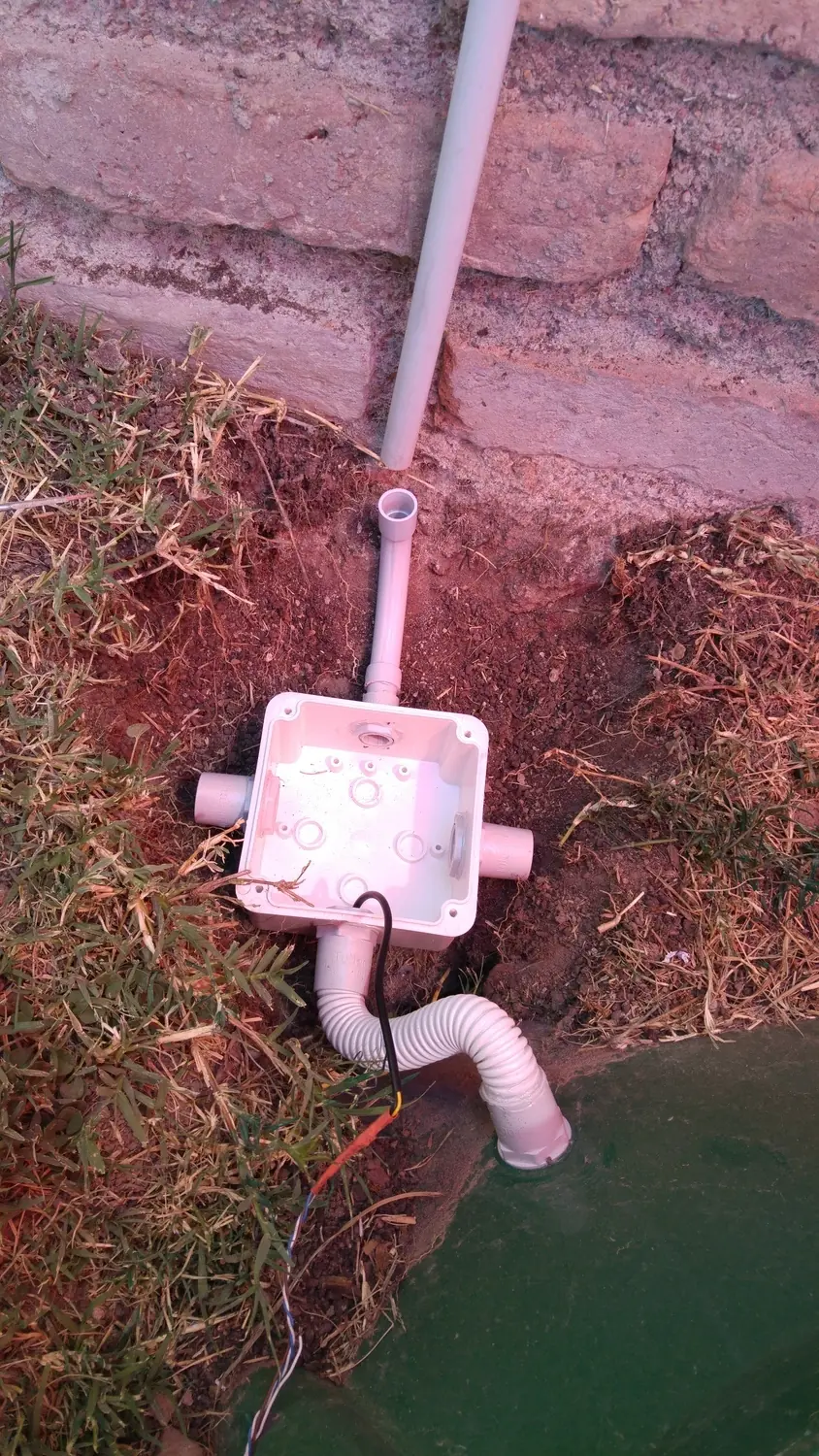

y la enterramos cerca del tanque..
Unos screenshots ..
Aplicacion Web..
Esta es una aplicación que vengo desarrollando hace varios años...

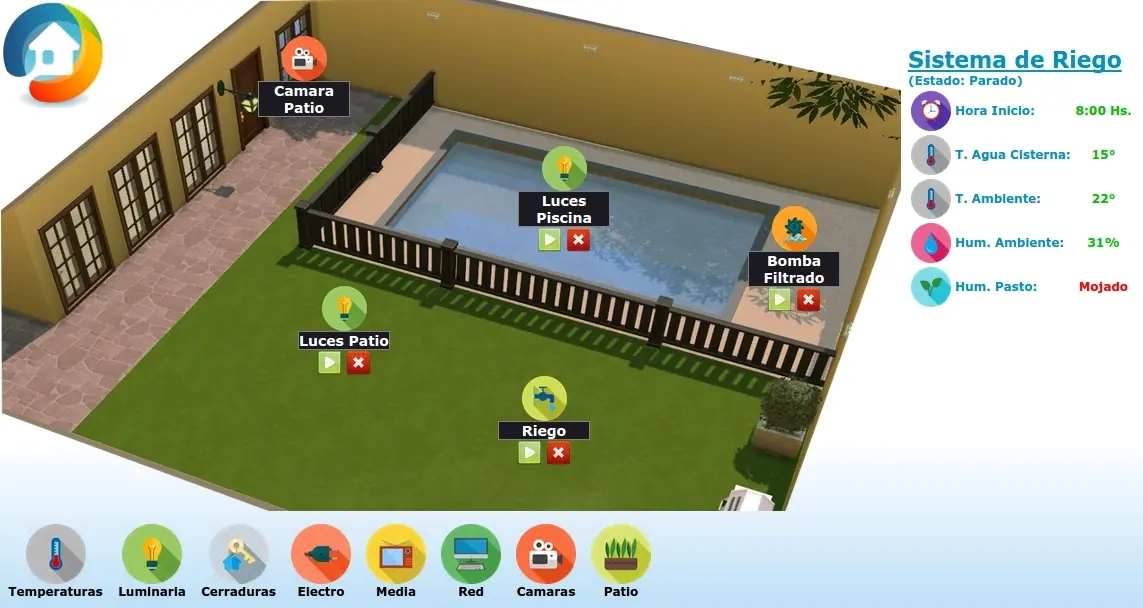

vemos la pantalla del patio en la cual se pude controlar el sistema de filtrado de la pileta, las luces de la pileta, y ahora le agregué el riego y luces del patio...
También vemos los datos en tiempo real de los sensores...
Aplicación para Android...
esta app hace lo mismo que la otra pero desde el celular

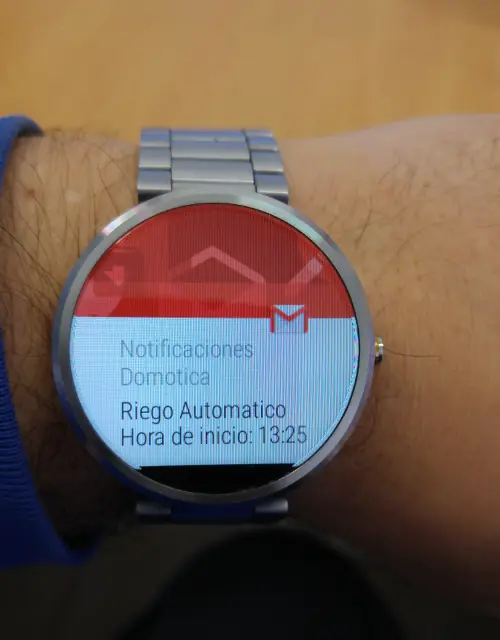

Notificación de inicio y fin del riego... (por mail)
Y para terminar... un videito del sistema funcionando...
Gracias... hasta el próximo proyecto...
(
