Al igual que con el librero (), les traigo los planos y materiales para construir un sencillo mueble para el TV, bien facil de armar. Al igual que el anterior, los planos los hice yo mismo basandome en una foto de internet, tampoco arme el mueble, por lo que no hay certificada.

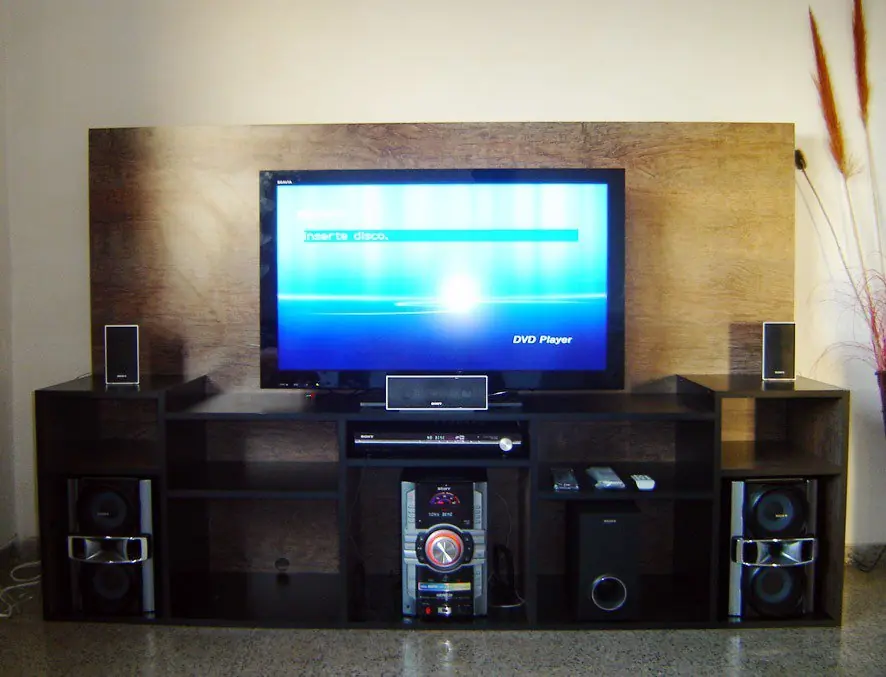

Este es el mueble que vamos a ver para construir
El material utilizado es Melamina de 1,7cm que da la robustez necesaria al mueble para soportar el peso del televisor y la suficiente elegancia como para ser exhibido.

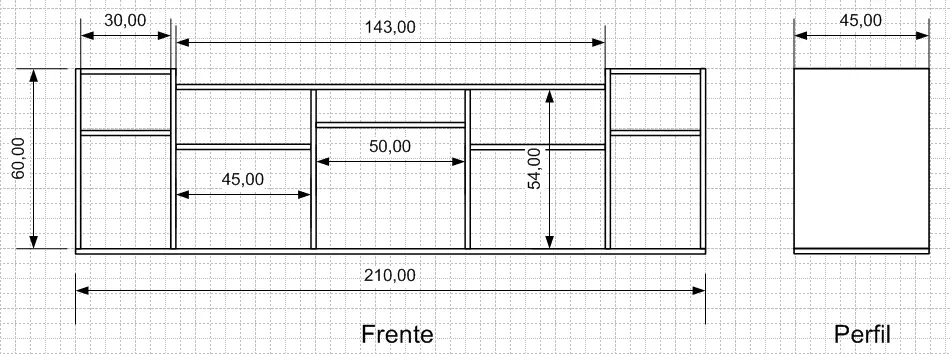

Estos son los planos, las medidas son del largo, el ancho sera de 45cm para todas las tablas tal como se ve en la vista de perfil
Entonces necesitaremos tablas de estas medidas:
1 de 210cm x 45cm
4 de 60cm x 45cm
2 de 54cm x 45cm
4 de 30cm x 45cm
2 de 45cm x 45cm
1 de 50cm x 45cm
1 de 143cm x 45cm

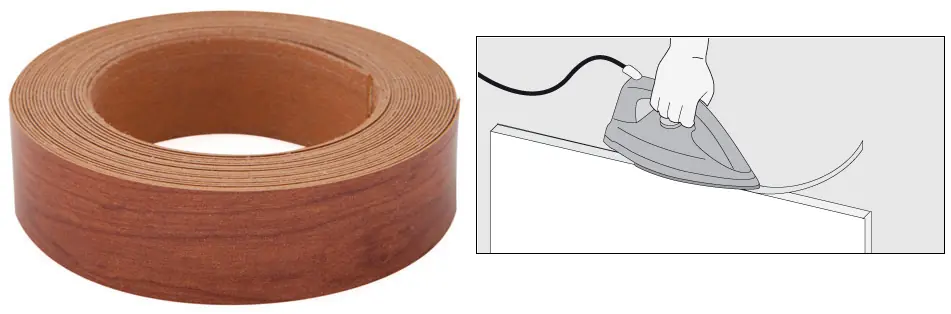

Una vez cortadas las maderas recomiendo colocarle los cubre cantos autoadhesivo que se aplica con la plancha (para derretir el pegamento y que se adhiera a la madera).

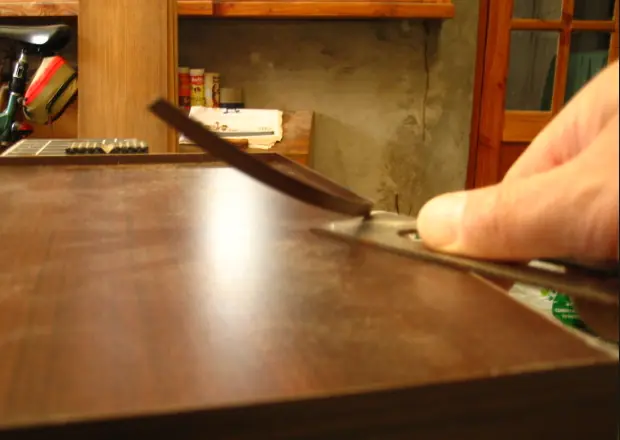

Lo bueno es colocar de un grosor mayor al de la madera, de modo que si no queda pareja (que a veces es dificil en tramos largos), podamos cortar el excedente y nos aseguremos que quede toda el area cubierta.
Por supuesto solo es necesario colocar en las partes que quedaran expuestas, aquellas que quedaran ocultas no es necesario revestirlas.
Perforaciones
Yo particularmente recomiendo realizar todo lo que es fijacion con tornillos para muebles del tipo hexagonal o phillips, por ahi para las maderas que quedan expuestas como la superior que seria donde apoyamos el TV, conviene colocar tacos de madera con cola de carpintero, tambien da firmeza, pero ya hay que ser mas cuidadoso con el taladro para no pasarse al otro lado.
Yo seguire colocando tornillos, firmeza y rapidez.
Empecemos, que profundidad tienen los agujeros? depende del largo del tornillo, calculen del tornillo que van a usar 1cm menos de profundidad

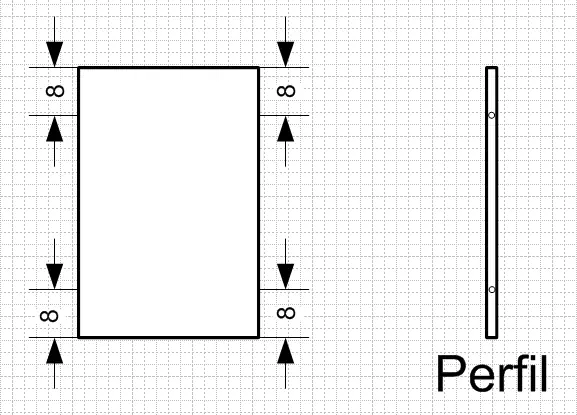

A las maderas de 30x45, 45x45, 50x45, 54x45 y 143x45 se las debe perforar en los laterales teniendo en cuenta la siguiente imagen (esos laterales no llevarian cubrecanto)
La madera de 143cmx45cm ademas de los agujeros laterales debe llevar 4 agujeros mas en su superficie, estos agujeros deben ser de 7mm ya que el torillo no debe roscarse si no pasar libremente hasta la proxima madera.

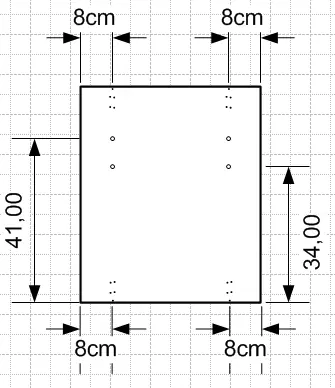

A las cuatro maderas de 60x45 se las debe perforar segun la imagen con mecha de 7mm, ademas, en la base de la tabla se le deben perforar dos agujeros de 5mm que son los que lo afirmaran a la tabla de la base

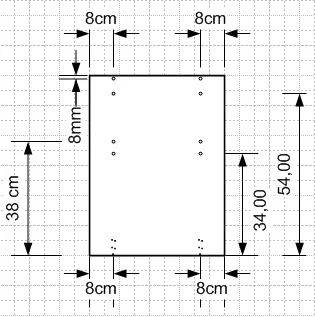

A dos de las tablas de 60x45 se les debe ademas perforar 4 agujeros mas, estas son las tablas de adentro de la primer columna.
Ahora nos toca realizar las perforaciones de las maderas que van en el centro, las de 50x45
Tanto en su base como el la parte superior se le debe realizar perforaciones de 5mm
Los agujeros en los laterales deberan ser de 7mm para que el tornillo pase y se adhiera al canto de la otra madera.

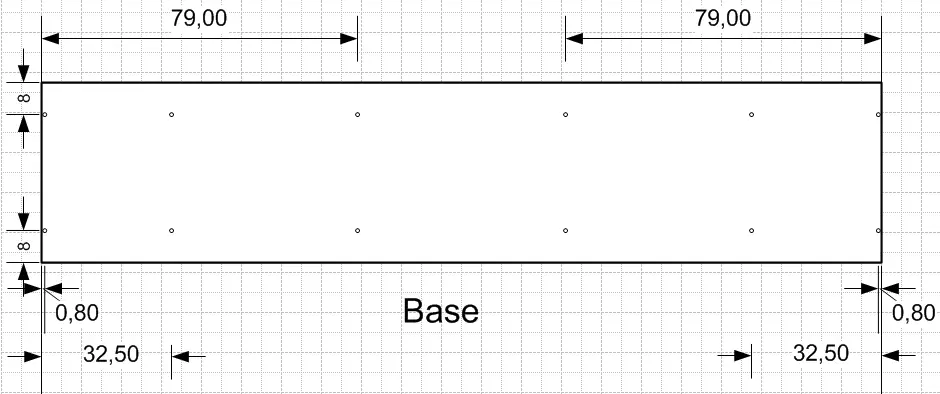

Finalmente prepararemos la tabla de la base, la de 210cm x 45cm
Todos los agujeros son de 7mm y se hacen a 8cm del borde.

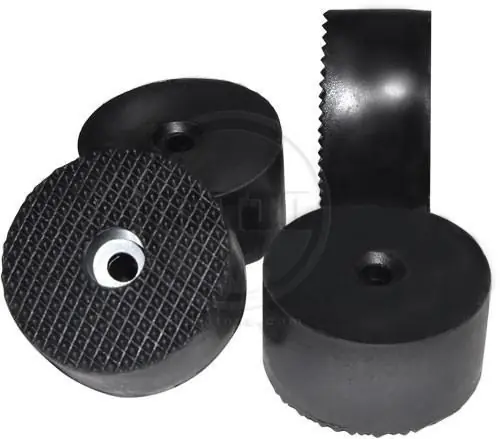

Ya tenemos todo perforado, si queremos se pueden agregar paras de goma para evitar el contacto directo de la madera con el suelo
Aconsejo poner 8 patas, ya que al ser una mesa larga puede doblarse la madera por el mismo peso. la ubicacion cercana a los agujeros para los tornillos del centro de la madera base, o donde crean mas conveniente.
Ahora solo resta ensamblar y disfrutar de la mesa de TV.
Para el armado conviene colocar la base de costado y empezar a ensamblar las tablas verticales de afuera hacia adentro, luego empezar a colocar las horizontales, y por ultimo las tapas (143x45 y 30x45), es la manera mas facil y donde forzaremos menos las maderas antes de apretarlas con los tornillos.
La de la imagen original ademas de la estructura que expuse tiene una madera adicional, que es el fondo, con medidas de 210cmx135cm con sus respectivos agujeros para pasar los cables, en la imagen se ve que es de un color mas claro y con las vetas de la madera mas marcadas, queda lindo, pero encarece mucho mas el trabajo.
