Cómo están?
Alguna vez hice un post en el cual les tiraba una idea de cómo construir un alma para sus proyectos de guitarra eléctrica.
Y si bien, resulta funcional, hice un ajuste en sus dimensiones y en la forma de construirlas.
No se trata de un invento mío, es más, es una copia de un alma de una vieja guitarra acústica, la cual en un principio, sospeché que no era suficiente para un mástil de cuerdas de acero, pero después de probarla en una guitarra de 12 cuerdas, me dí cuenta que con las medidas y materiales que te voy a dar, son más que suficientes como para que puedas realizar tu proyecto de guitarra.
pero antes definamos qué es un alma.
como soy bastante tronco para definirte una cosa, voy a recurrir a Wikipedia;
Alma (instrumento musical)
El alma es una parte importante en los instrumentos de cuerda frotada y pulsada.
En los instrumentos de arco (violín, viola, cello, contrabajo, viola da gamba, etc.) es una varilla cilíndrica de madera que se coloca de forma perpendicular a las tapas del instrumento, por el interior y por debajo del puente, y que soporta el peso de la presión de las cuerdas tensadas.
En la guitarra, laúdes etc., es usada para estabilizar y ajustar el mástil. Se trata de una barra de metal que atraviesa el mástil a lo largo, hasta el clavijero, donde puede ser ajustada con una llave. La primera patente es de Tim McHugh, un empleado de la compañía Gibson, en 1921.
Cuando el alma está floja el mástil se dobla ligeramente debido a la tensión de las cuerdas. Mientras tanto, cuando está tenso el mástil se endereza resistiendo la tensión de las cuerdas. Como las cuerdas de la guitarra vibran con un movimiento elíptico, lo mejor es que el mástil tenga una ligera curvatura, permitiendo así que cada cuerda pueda vibrar y moverse libremente, sin golpear contra el diapasón.
Los instrumentos con cuerdas de acero, que provocan una gran tensión, necesitan el alma. Si no la tienen, el mástil de madera se ira combando progresivamente debido a la alta tensión. Los instrumentos con cuerdas de nylon, que no provocan una gran tensión, no necesitan alma.
te tiro algunas fotos de modelos más clásicos, de simple y doble acción
lugar donde van alojadas.

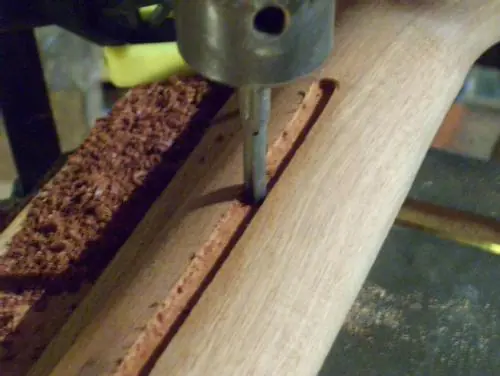

van colocadas en una ranura practicada en el centro del mástil, debajo del diapasón.
Fender usaba una varilla simple y el ranurado del alojamiento tenía una sección curva, cuya mayor elevación quedaba en la parte central / trasera del mástil, y la tapaban con una tira de madera, que generalmente era de otro color a la del mástil, lo cual contribuía con la estética a su vez.

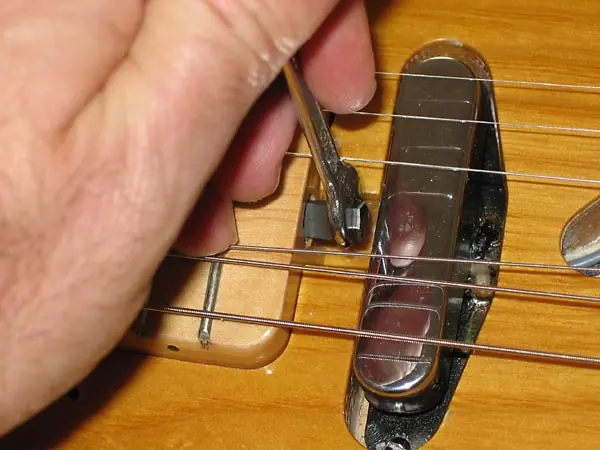

las tuercas que actúan sobre el alma podrían ir hacia arriba (en dirección a la pala de la guitarra) o hacia abajo (en dirección al cuerpo de la viola), esta ultima disposición a algunos les resulta un tanto molesta ya que para efectuar una corrección en la curvatura del mástil, deben desmontar el pikguard o algún micrófono.
bueno, como en todo, hay variedad casi infinita de modelos y disposiciones, pero me quiero concentrar en una muy fácil de construir.
para lo cual precisará, una varilla roscada de 3/16, (de una varilla roscada, pueden sacar para dos guitarras)
un recorte de varilla de 4,2 de medio metro (la misma que se usa en construcción!)
una tijera o sierra,
un tornillo de 3/8 un poco largo (servirá para cortar un trozo de unos 15 mm aprox, de la parte que viene sin roscar)
un macho de 3/16
un punto de soldadura eléctrica de baja potencia o si tienen algún amigo mecánico o chapista, que puedan soldar con una autógena con bronce o hierro, da igual.
un trozo de chapa medio gruesa y listo, manos a la obra.
Empezamos por cortar la varilla roscada a unos 47 cm,
y la varilla de 4.2 debe tener un centímetro menos aproximadamente.
con la ayuda de una tijera de cortar lata o una sierra, cortamos un rectángulo de chapa gruesa de 2 cm X 2.5 cm y lo doblamos en una morza con la ayuda de un martillo hasta lograr una especie de letra U por donde pase libremente la varilla roscada.
ahora , con el trozo de varilla 4.2 ,le doblamos una de sus puntas en forma de L en la morsa.
la idea es que en ese pequeño doblés, se apoye la varilla roscada.
Ahora , con el tornillo de 3/8, cortamos en la parte sin rosca (la parte lisa) un trozo de unos 15 mm de largo aproximadamente, taladramos un agujero de 3.75 mm y pasamos el macho de 3/16 de lado a lado,
una vez hecha la rosca, con la ayuda de una sierra, hacemos un corte en forma de cruz,
el objetivo de este corte es que pueda meterse un destornillador Phillips, para realizar el ajuste.
aqui nuestra tuerca terminada.
si usáramos una tuerca común de 3.16, deberíamos hacer un alojamiento mayor en el mástil, para que pueda caber un tubo de la medida de la tuerca, pero de esta manera, reducimos todo a un hueco por donde pueda pasar el destornillador Phillips.
ahora presentamos la chapita que irá en el borde del extremo liso de la varilla de 4,2 , en donde se apoyara nuestra tuerca.
soldamos las partes
Teoría:
al ser la varilla roscada la parte fija de nuestra alma (la que pasa por esa especie de buje formada por la chapa doblada). y la varilla de 4,2 será la parte móvil, ésta tenderá a curvarse a medida que apretemos la tuerca del extremo de la varilla roscada, Obligando de esa forma a curvar nuestro mástil.
la varilla en acción.
Bueno linces, ya construyeron su alma de accion simple a muy bajo costo y completamente funcional.
espero que a alguien le sirva éste aporta,
nos leemos en otro post.
