Buenas, en esta ocasión les traigo un proyecto bastante útil. Se trata de una fuente de alimentación simétrica. ¿Que quiere decir esto? Quiere decir que nuestra fuente sera bipolar, y entregara voltajes positivos(+) y negativos(-) de las mismas magnitudes con respecto a tierra.
Este proyecto digo que es útil porque todas aquellas personas que carecen de una fuente de alimentación para probar y experimentar con sus circuitos electrónicos, tendrán la posibilidad de construirse su propia fuente dependiendo del dinero, los componentes y las ganas disponibles.
Si bien me parece mas conveniente una fuente simétrica mas que una asimétrica porque algunos circuitos requieren algún voltaje negativo, pero si quieren obviar la parte negativa y dejar solo la positiva están en todo su derecho ya que serán ustedes quienes las usaran, mas adelante explicare como hacerla asimétrica.
A continuación los componentes necesarios para nuestra fuente.
Componentes:
1 Transformador reductor partido 12V+12V de 2A. En caso de ser asimétrica solo de 24V 2A
4 Diodos rectificadores 1N4007 o similar, también pueden usar un puente rectificador para 2A.
1 Capacitor electrolítico de 4700uF 35V.
9 Capacitores electrolítico de 100uF 35V. En caso de ser asimétrica solo 5.
1 Resistencia de 220K.
1 Potenciometro lineal de 5K.
1 Regulador de voltaje LM7805.
1 Regulador de voltaje LM7809.
1 Regulador de voltaje LM7812.
1 Regulador de voltaje LM317.
1 Regulador de voltaje LM7905. Solo si es simétrica.
1 Regulador de voltaje LM7909. Solo si es simétrica.
1 Regulador de voltaje LM7912. Solo si es simétrica.
1 Gabinete para montar los componentes.
1 Led
1 Resistencia de 470ohm
2 Portafusibles. 1 si es asimétrica.
2 Fusibles 2A. 1 su es asimétrica.
1 Llave de 1 punto para cortar los 220V al transformador.
9 Fichas bananas hembras. 5 si es asimétrica.
Circuito electrónico fuente simétrica:

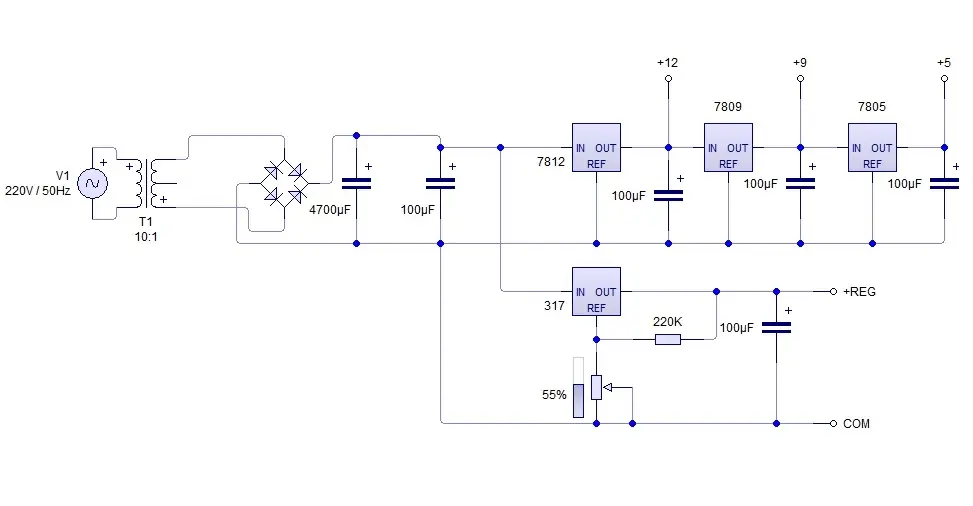

Circuito electrónico fuente asimétrica:
Se usa un transformador de 2A ya que la corriente máxima que soportan los reguladores según su hoja de dato es la mencionada anteriormente. Ustedes pueden cambiarlo por uno menor si quieren.
Ambas fuentes tienen reguladores fijos,la simétrica positivos y negativos, y la asimétrica solo positivos. Se añadió un regulador variable de voltaje positivo el LM317 para usar con toda la tensión rectificada antes de que llegue a los reguladores fijos, este voltaje mas o menos en corriente continua es 24V x raiz cuadrada de 2 = 33.94V, con lo que se puede ir de 1,3V(mínimo que regula LM317) hasta aproximadamente 34V.
En el circuito de la fuente simétrica se ve que la parte regulable tiene 2 salidas independientes, esto es porque como dijimos antes trabaja con todo el rango de voltaje, en cambio los reguladores fijos positivos con una mitad y los negativos con la otra, pero todos los fijos tienen un mismo común o gnd.
En el circuito de la fuente asimétrica como no es con trafo partido se trabaja con todo el rango de voltaje directamente por eso se usa el mismo común para reguladores fijos y el regulable.

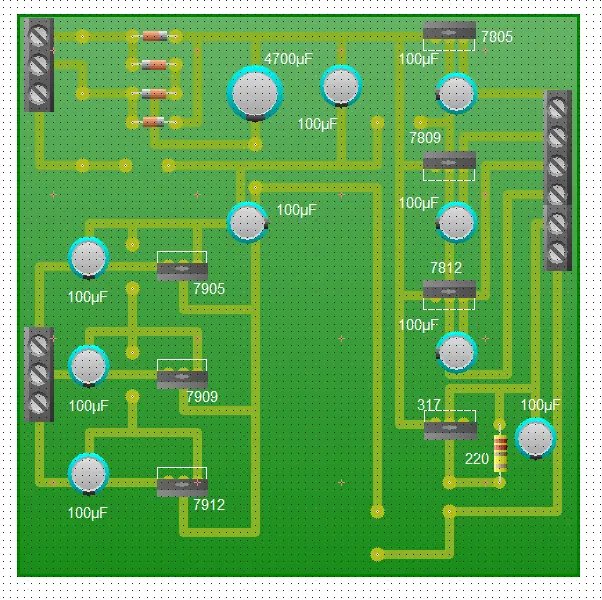

Screeshot del diseño en pcbwizard:

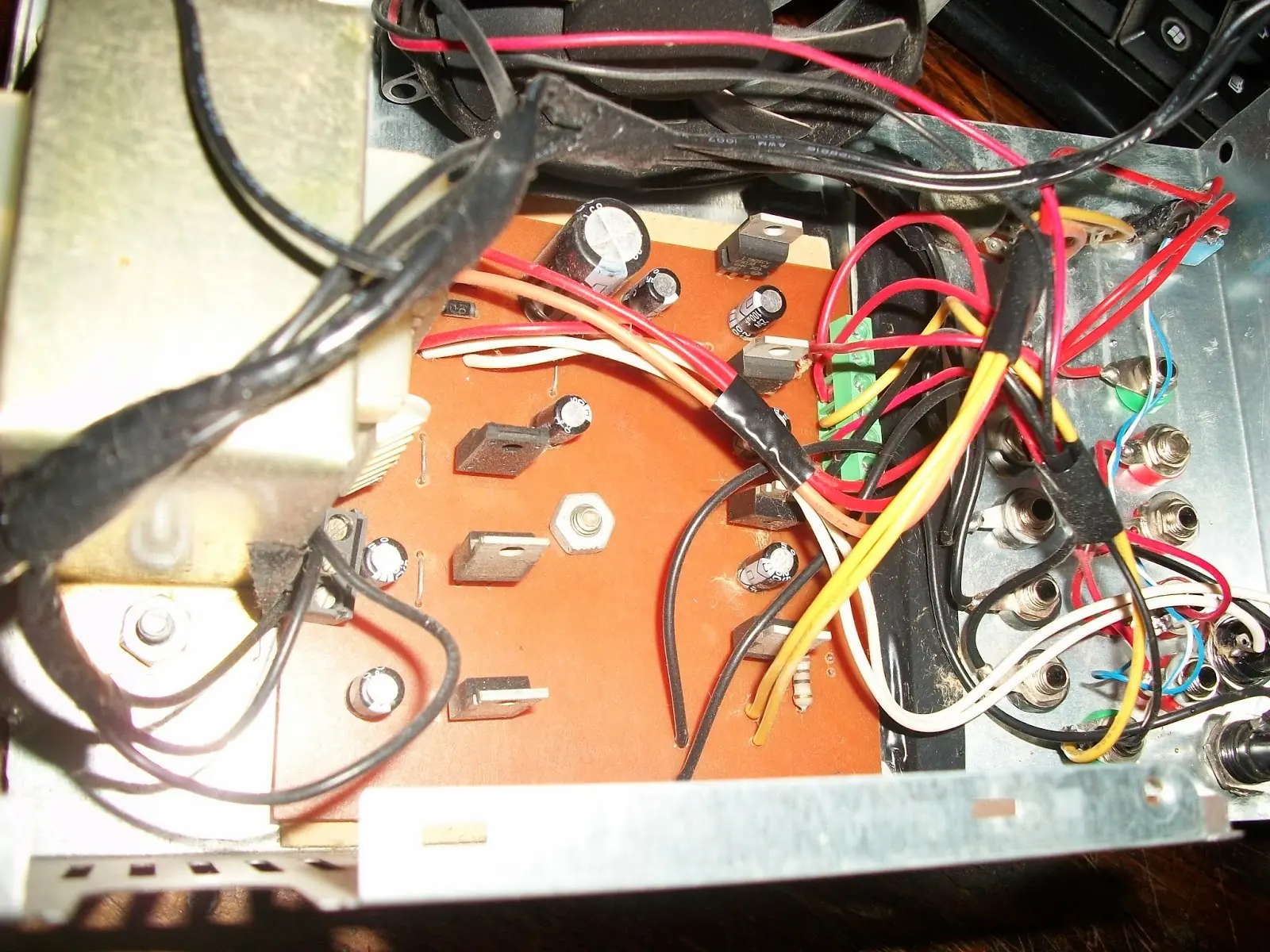

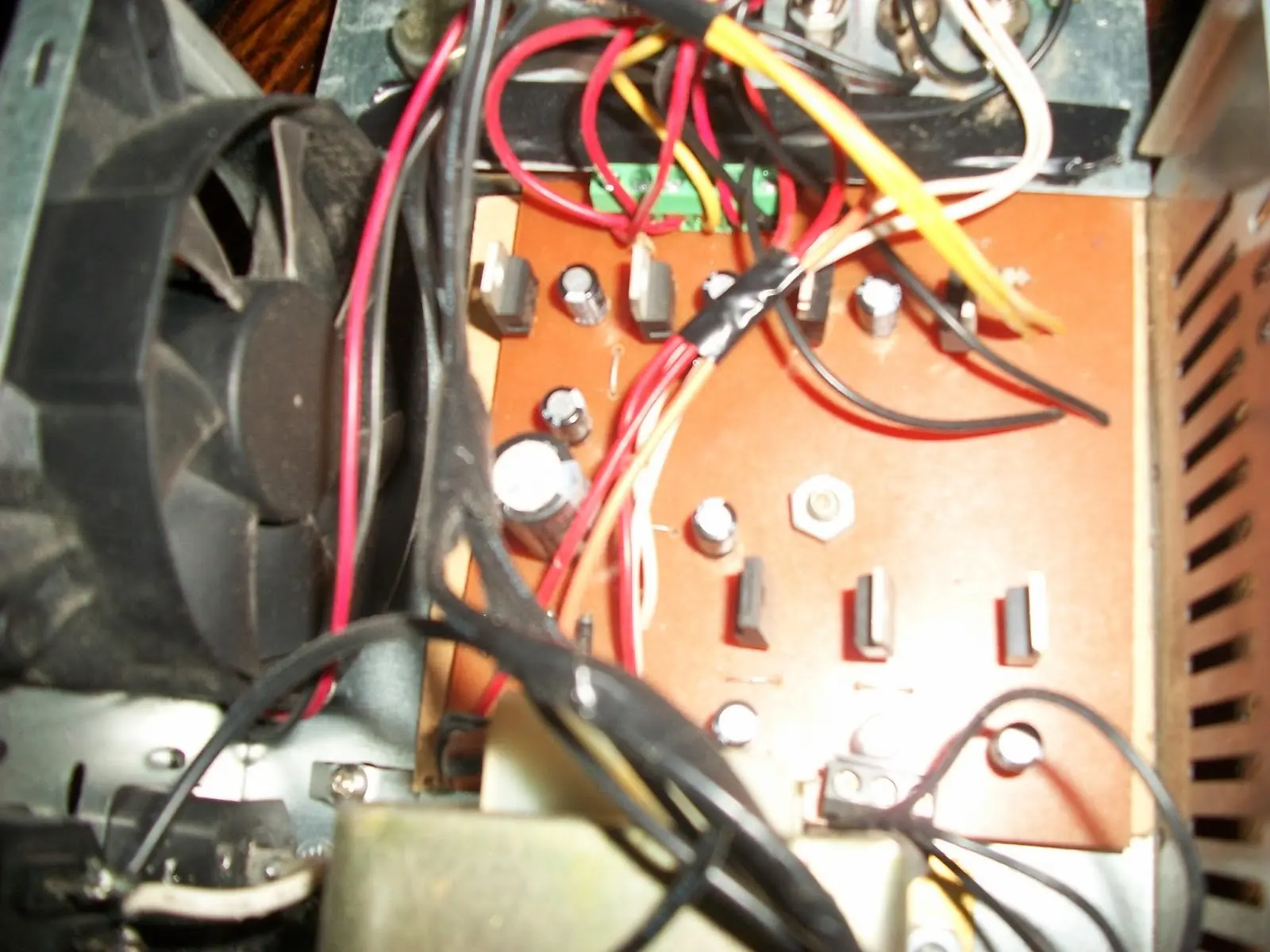

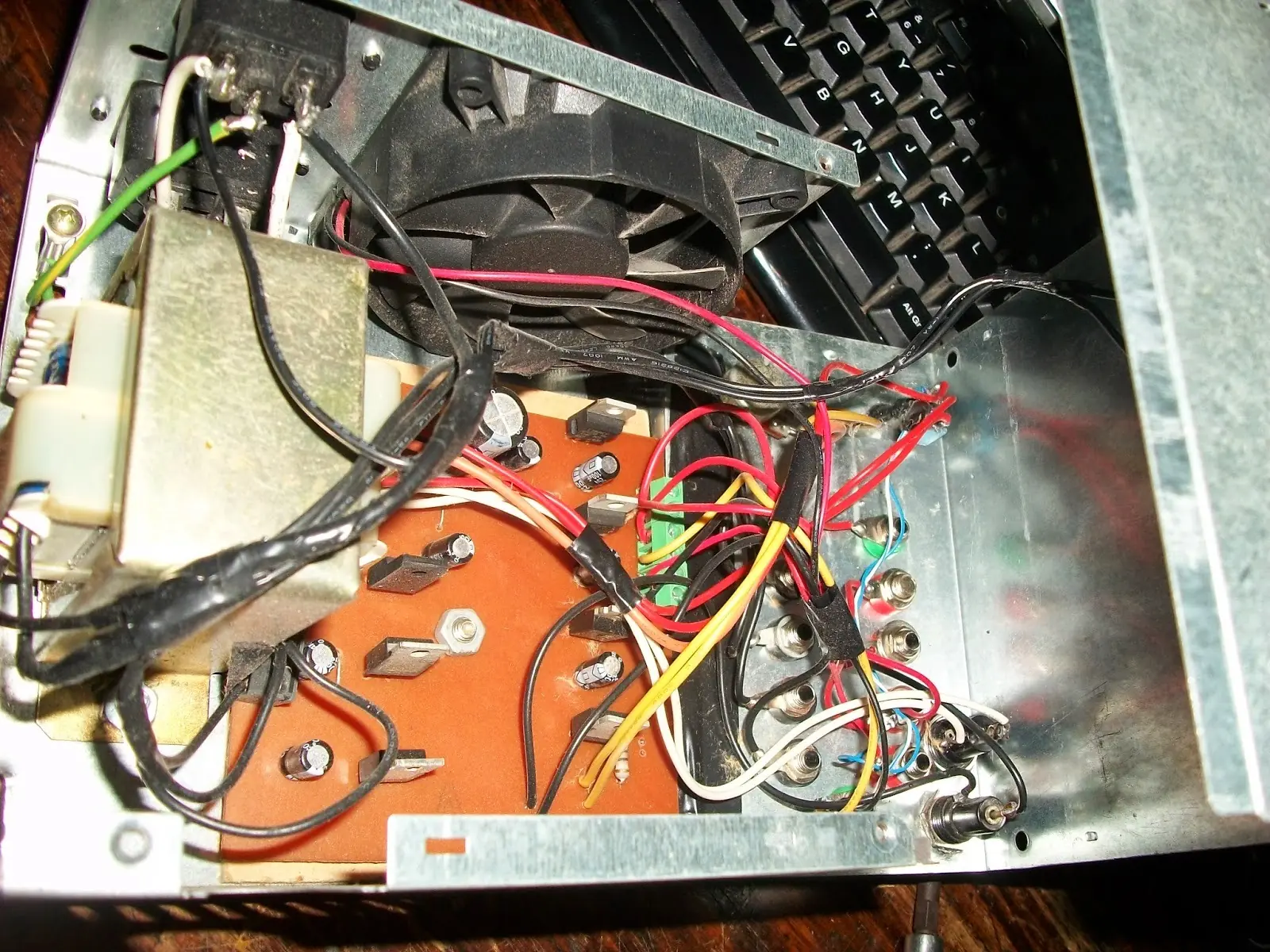

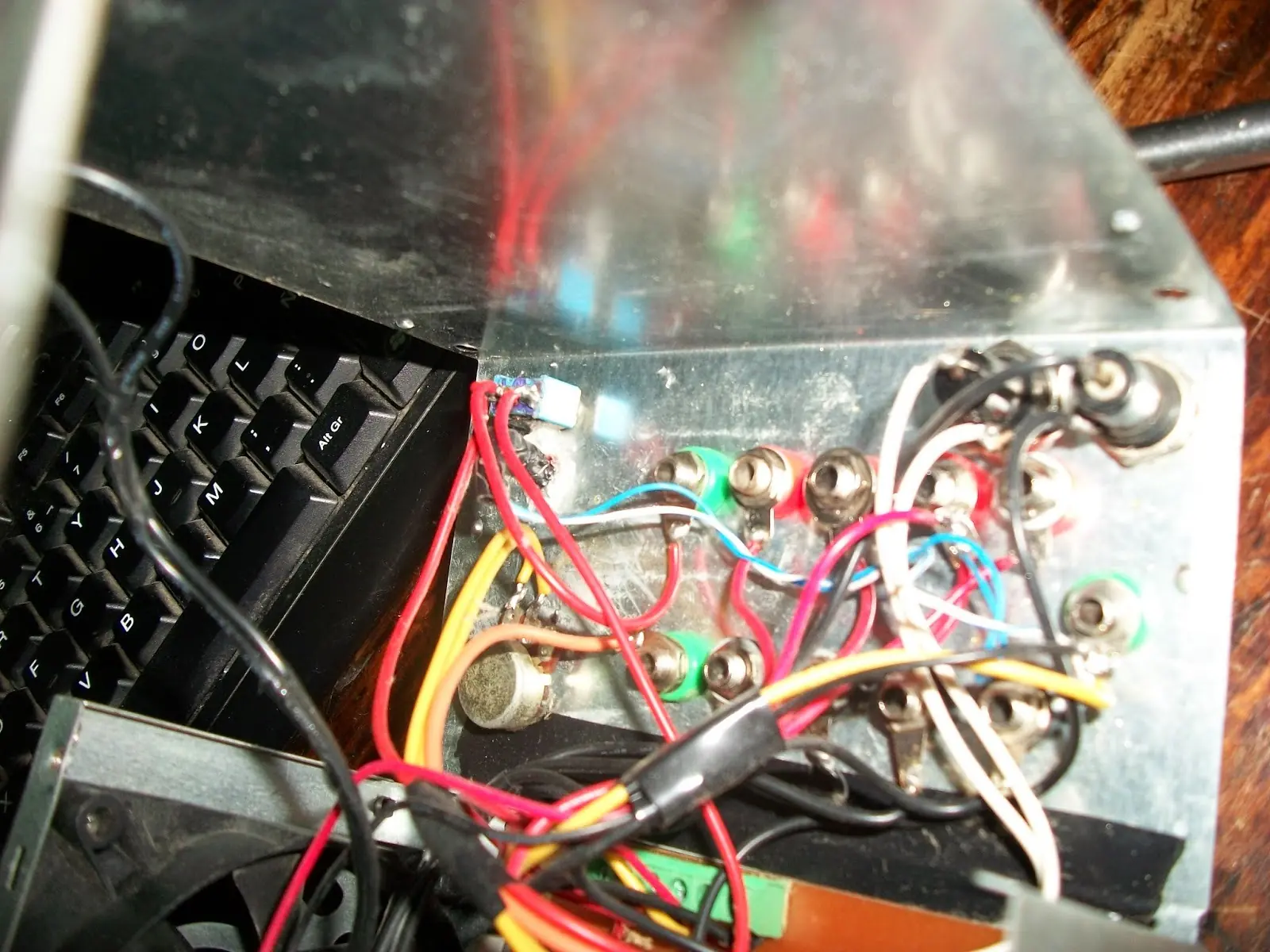

Fotos del proyecto terminado:

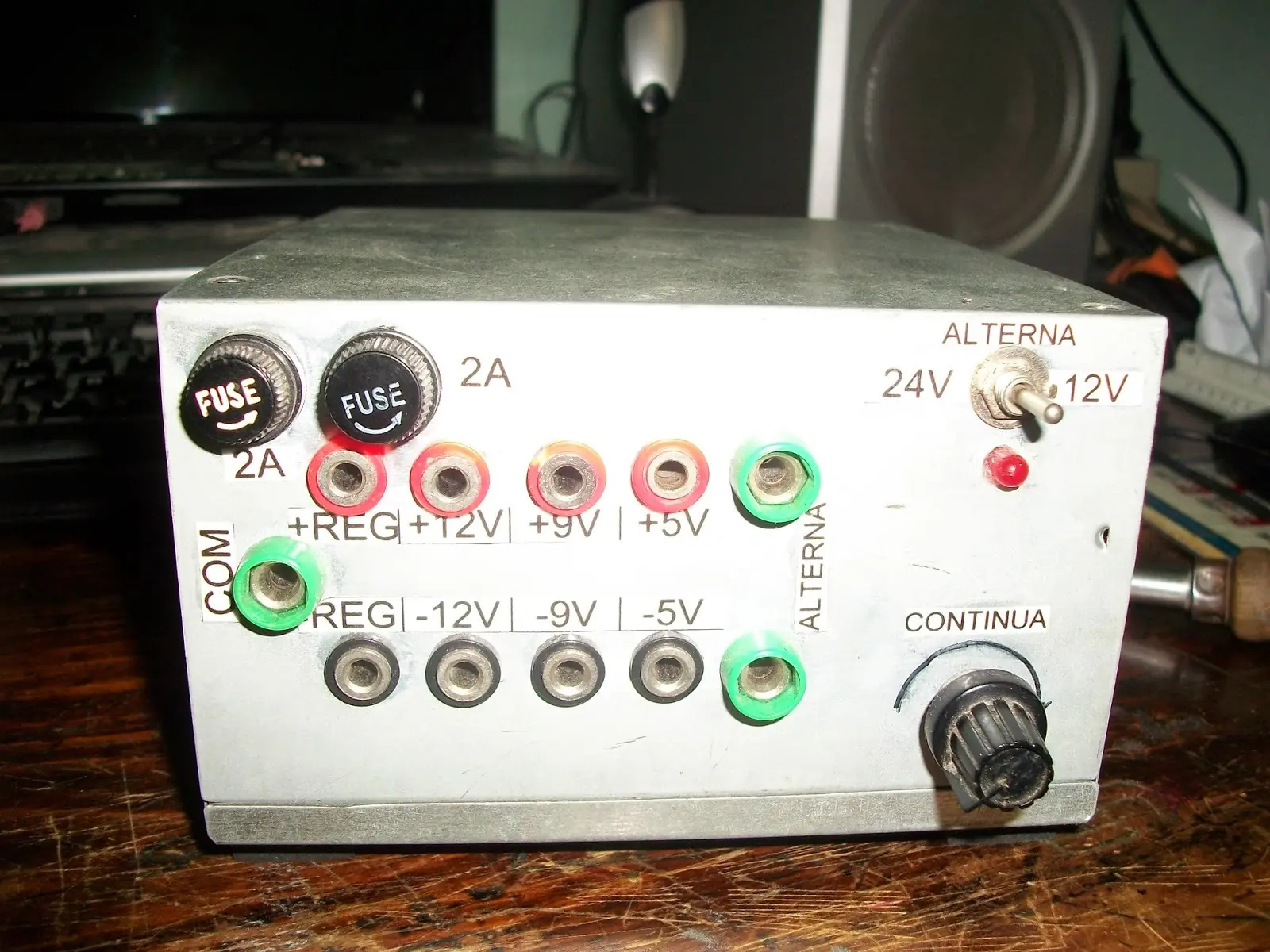

Como verán tiene una salida de corriente alterna con una llave de 3 puntos, ON-OFF-ON, fue improvisado y no se tuvo en cuenta en el circuito original, pero si quieren agregar esa salida solo basta con hacer la siguiente conexión.
El cooler lo coloque aprovechando que el gabinete que utilice fue el de una fuente de pc, así que solo basto con conectarlo al común y a 12V, el led también va conectado a 12V con la resistencia de 470 Ohm en serie.

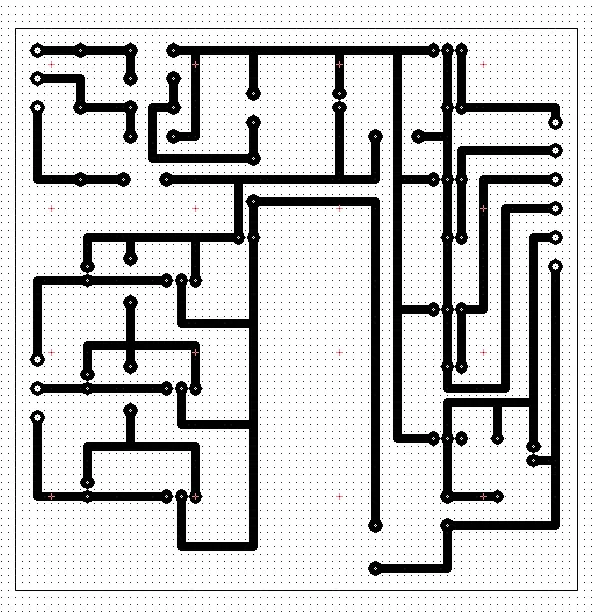

Todo el diseño se realizo con los soft livewire y pcbwizard, para quien no los tengan les adjunto un link de descarga, también adjunto el archivo para imprimir el circuito y lo transfieran a la placa virgen o si bien para que se guíen si trabajan con placas con islas.
Link livewire y pcbwizard:
Link archivos:
Ante cualquier duda, consulten.. Saludos!
