[#IC] Haz tus Placas de Circuito Impreso con este Post!

Hola Linces, en este post les enseñaré el procedimiento por el cual ustedes pueden quemar sus placas de circuito impreso de forma casera, es relativamente fácil y económico de hacer, vamos!

Materiales:

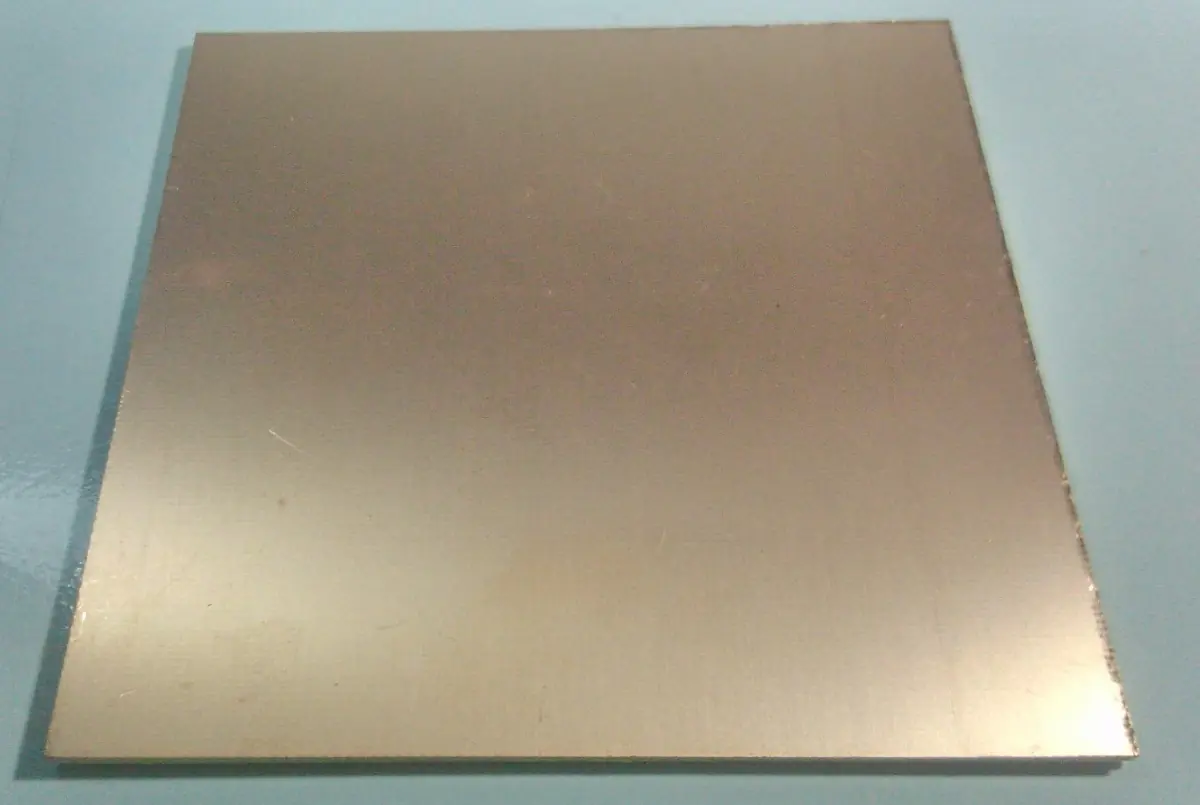

-Placa de Cobre, puede ser de Baquelita o de Fibra de Vidrio:



-Papel Couché:




-Borrador:




-Plancha de Ropa:

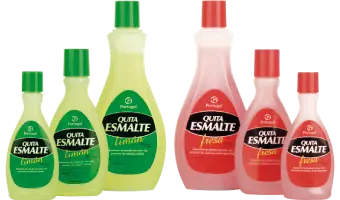

-Quita-esmalte:

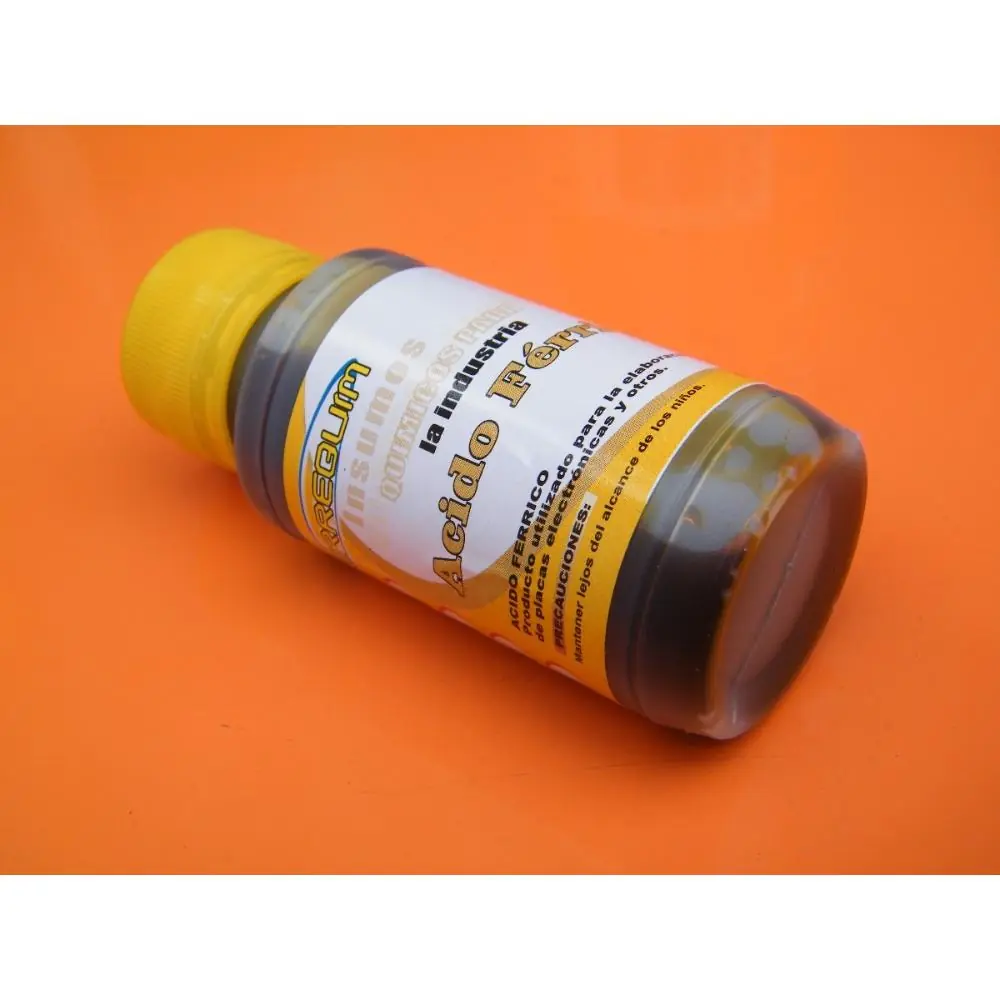

-Ácido/Cloruro Férrico:


Procedimiento:

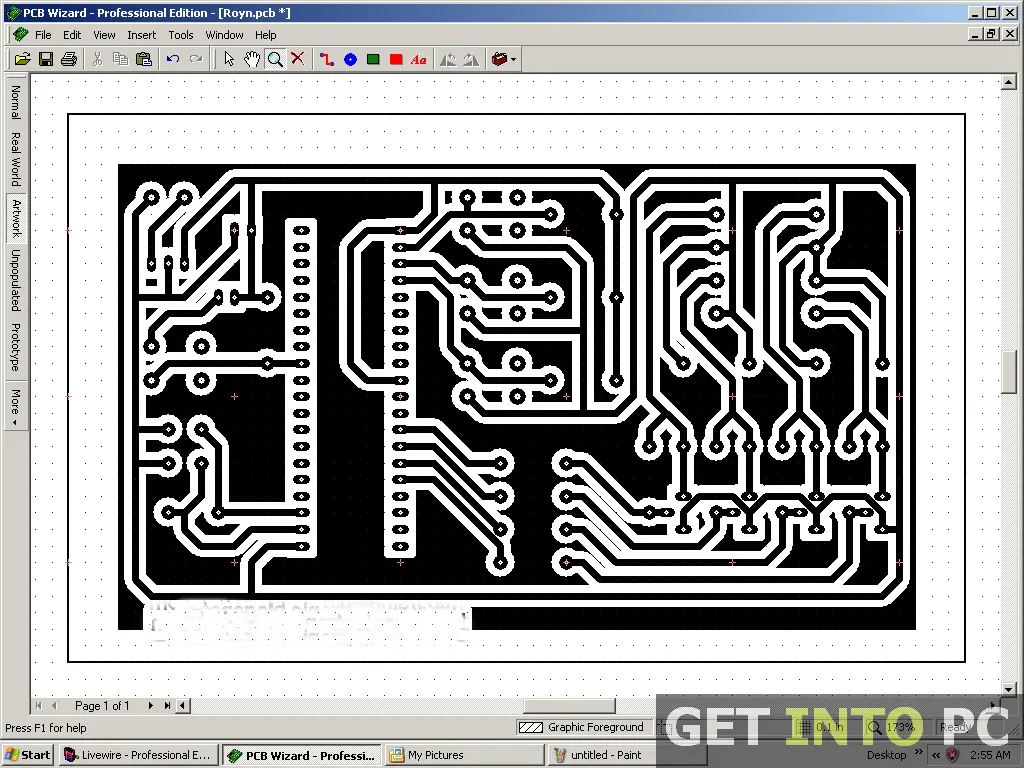

1.Teniendo ya el diseño que queremos hacer en la computadora, ya sea que ustedes lo hallan hecho o bajado de Internet, debemos imprimir en Papel Couché en una impresora láser, es necesario esto dado que el Papel Couché no tiene tanta adherencia a la tinta como el Papel Bond.

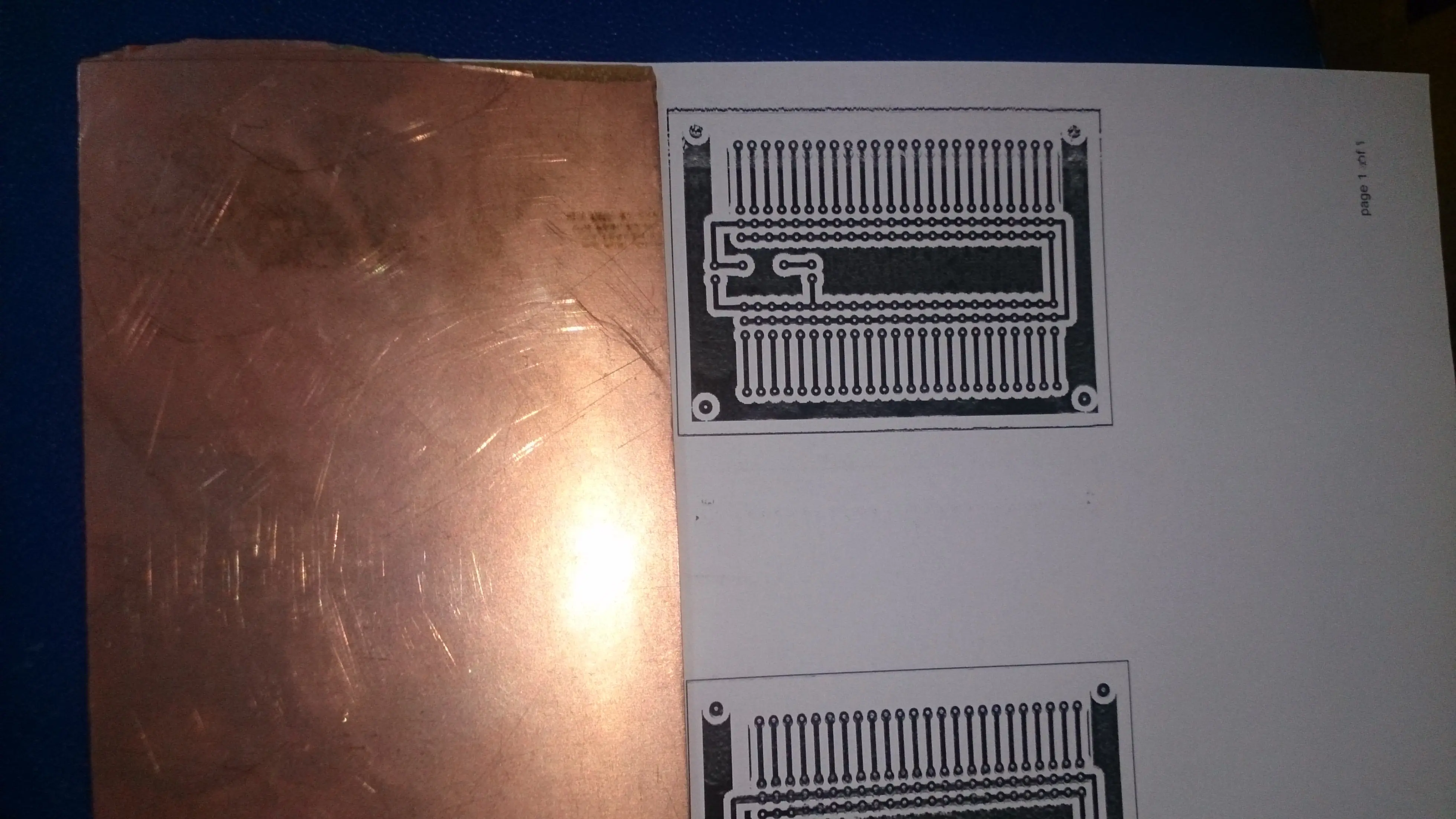

Ya impreso:

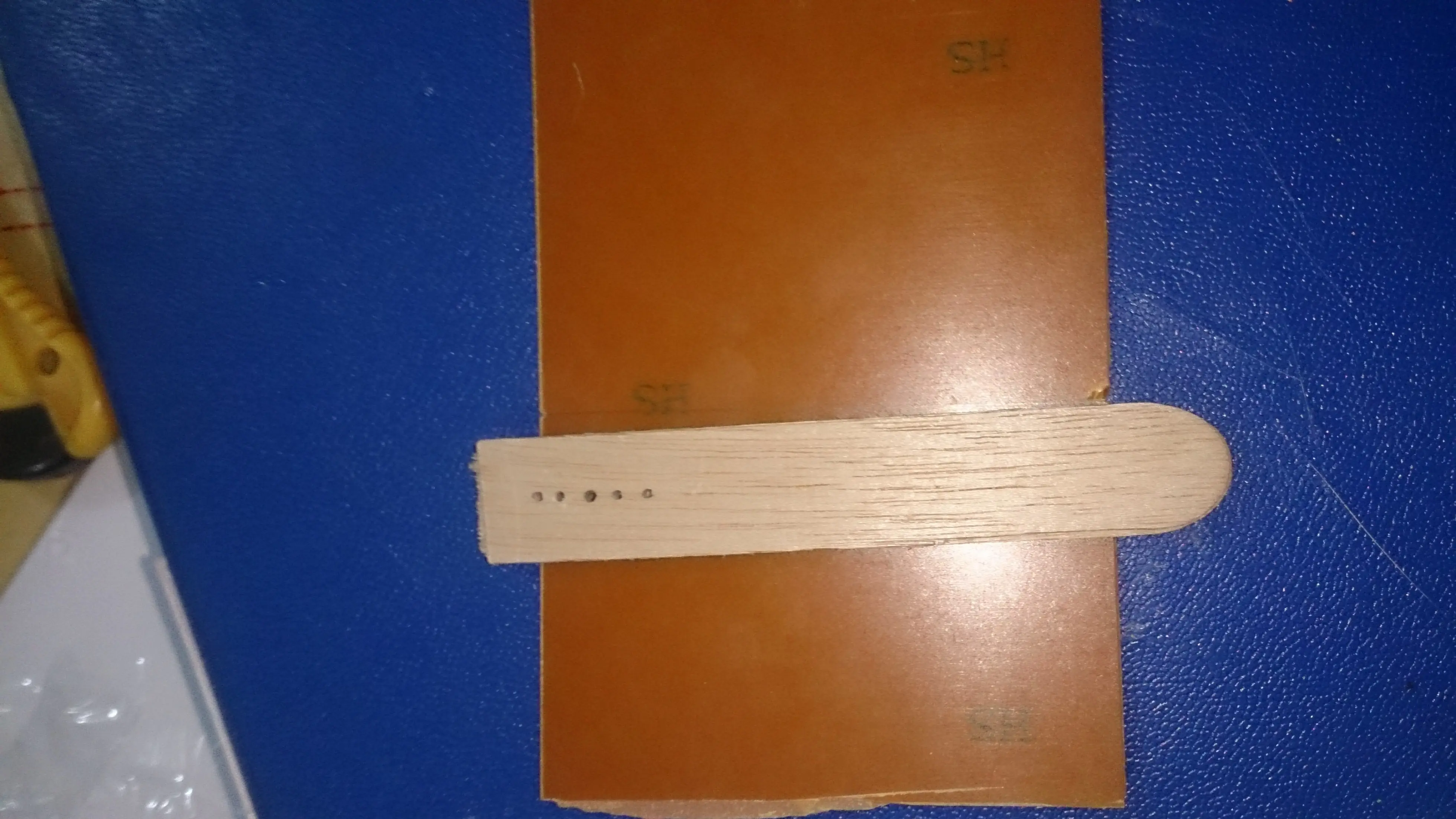

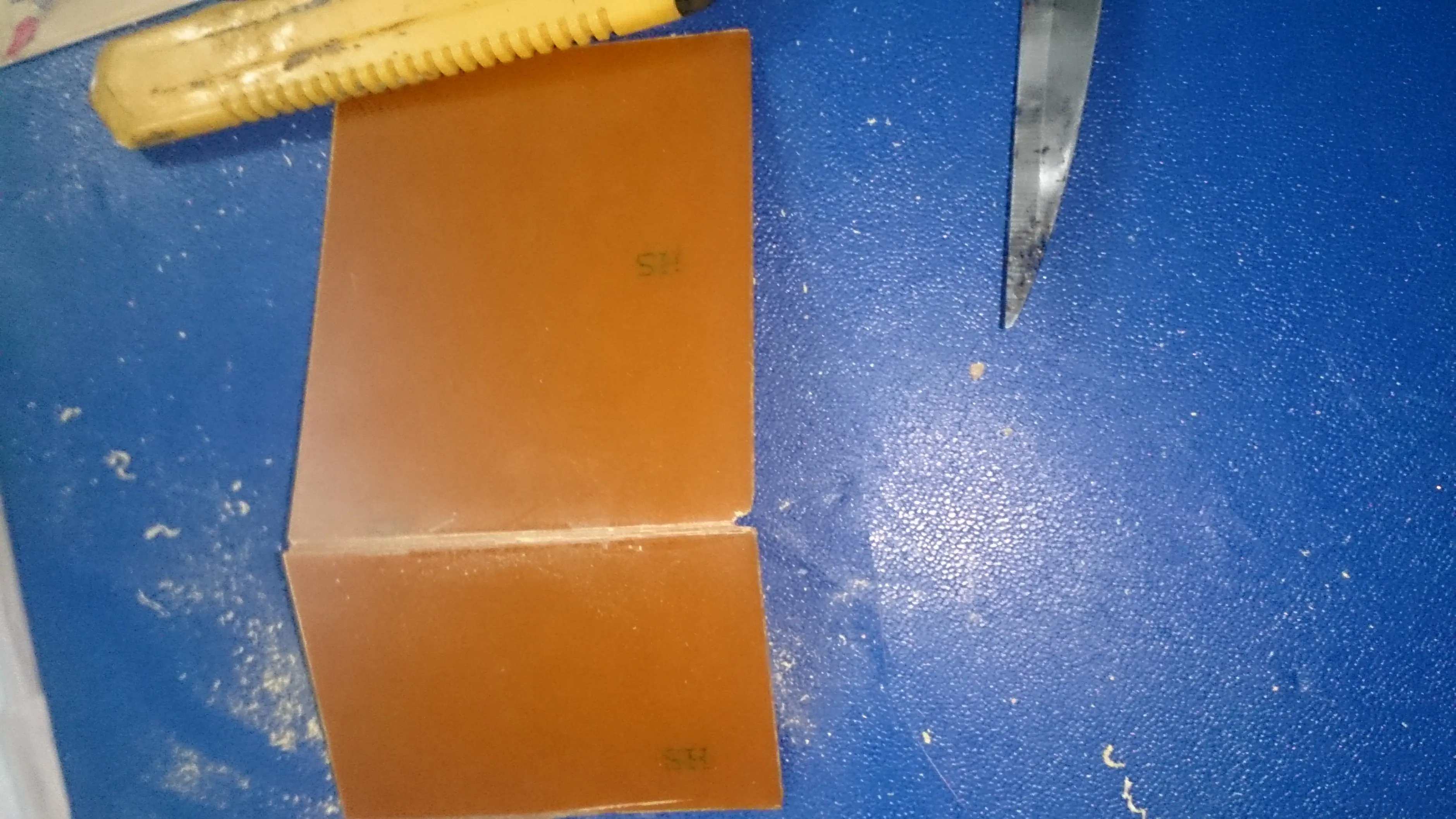

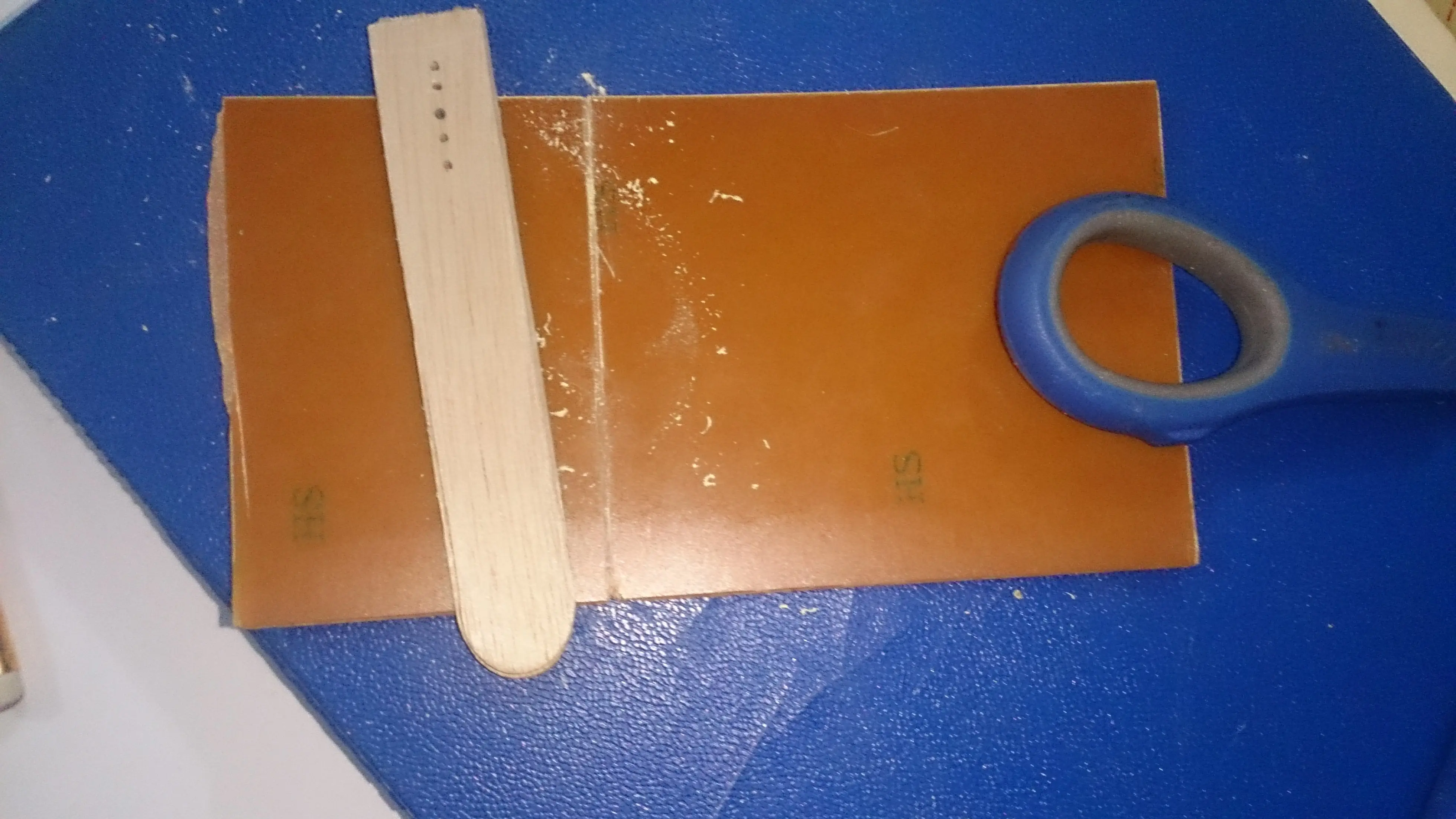

2. El siguiente paso es cortar la placa de cobre a la medida aproximada a nuestro circuito, en este caso es una placa de baquelita, es más económica:

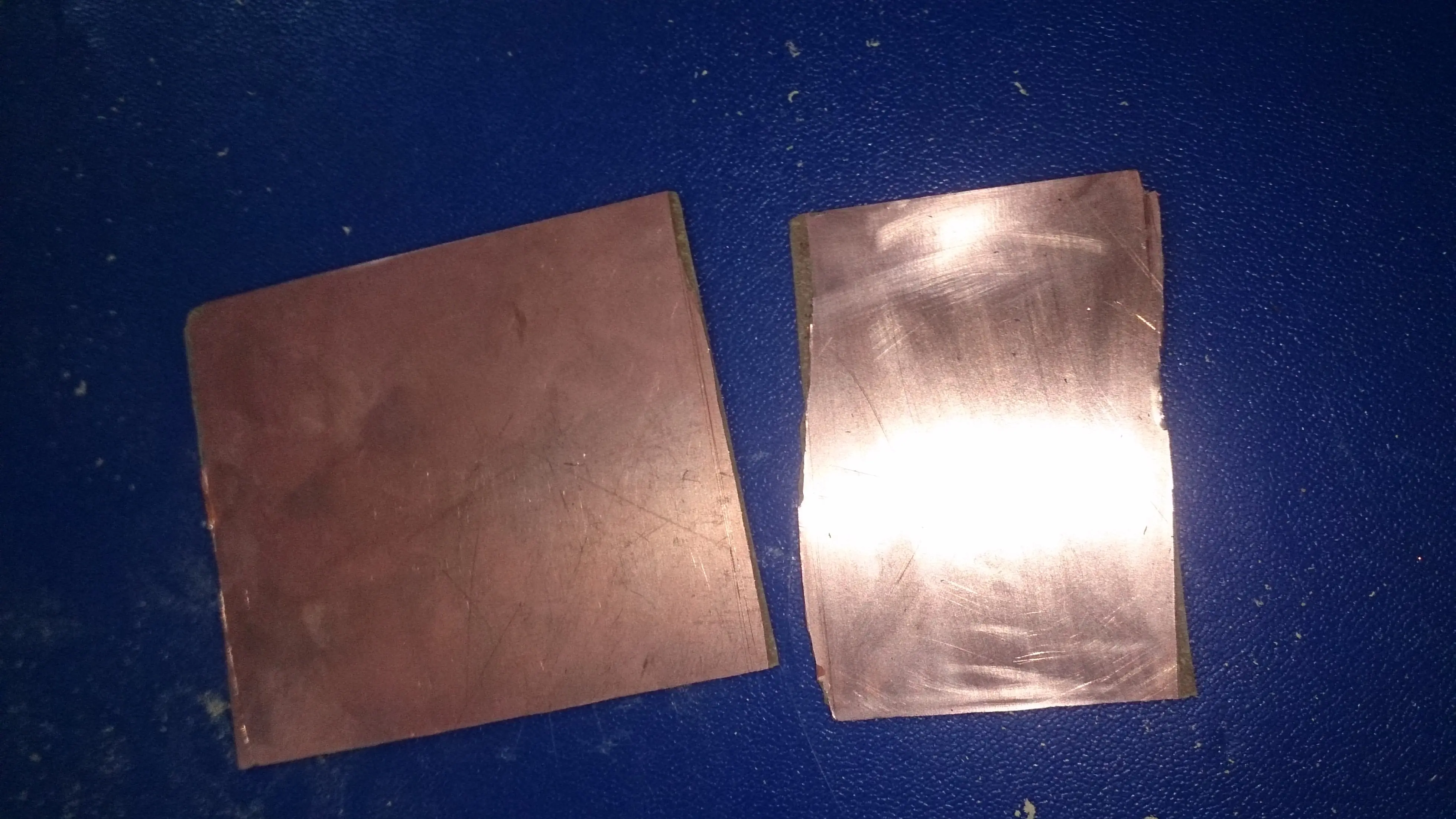

Nota: Si lo cortan con poca profundidad y lo separan les saldrá como la placa de la derecha:

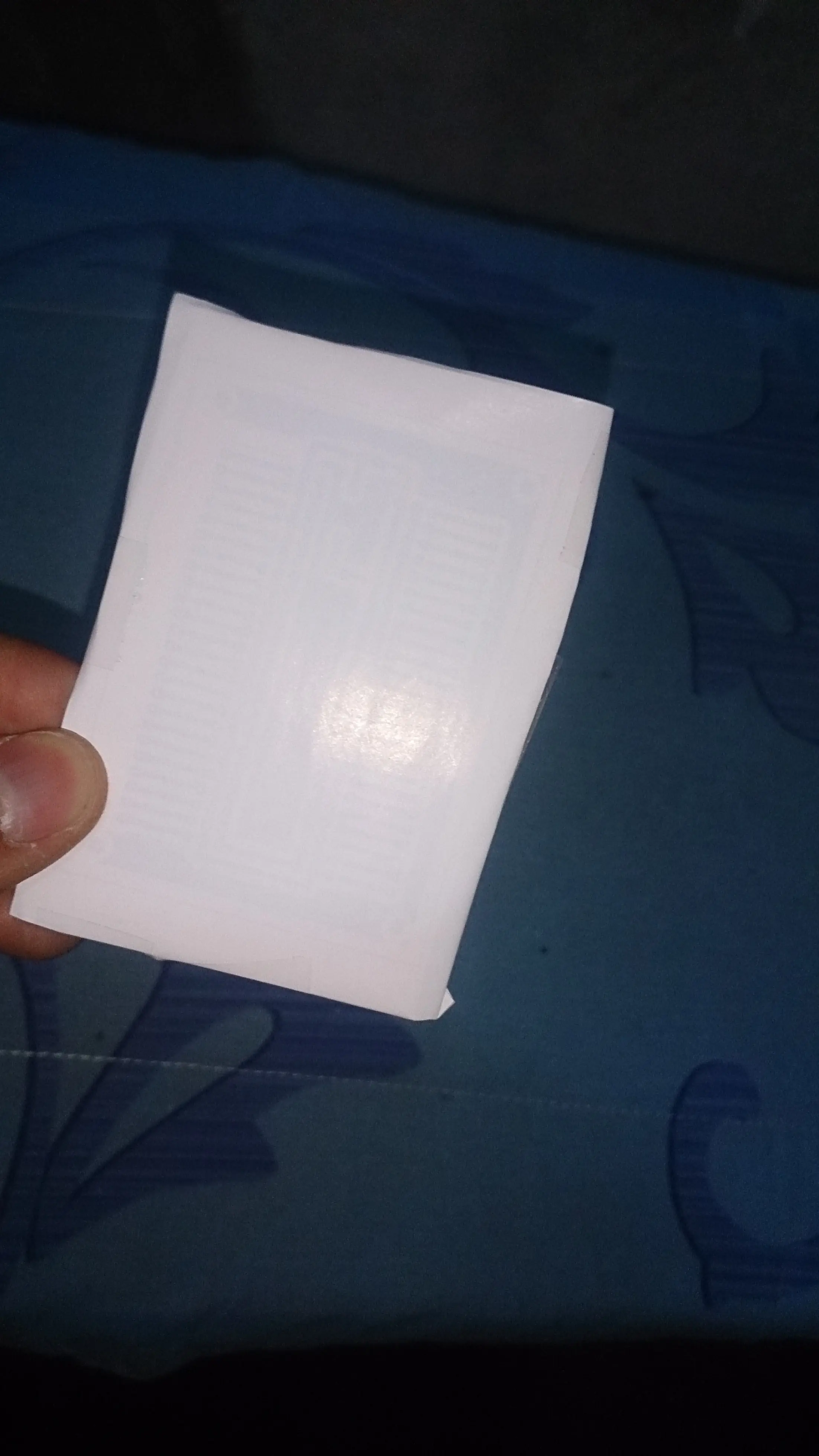

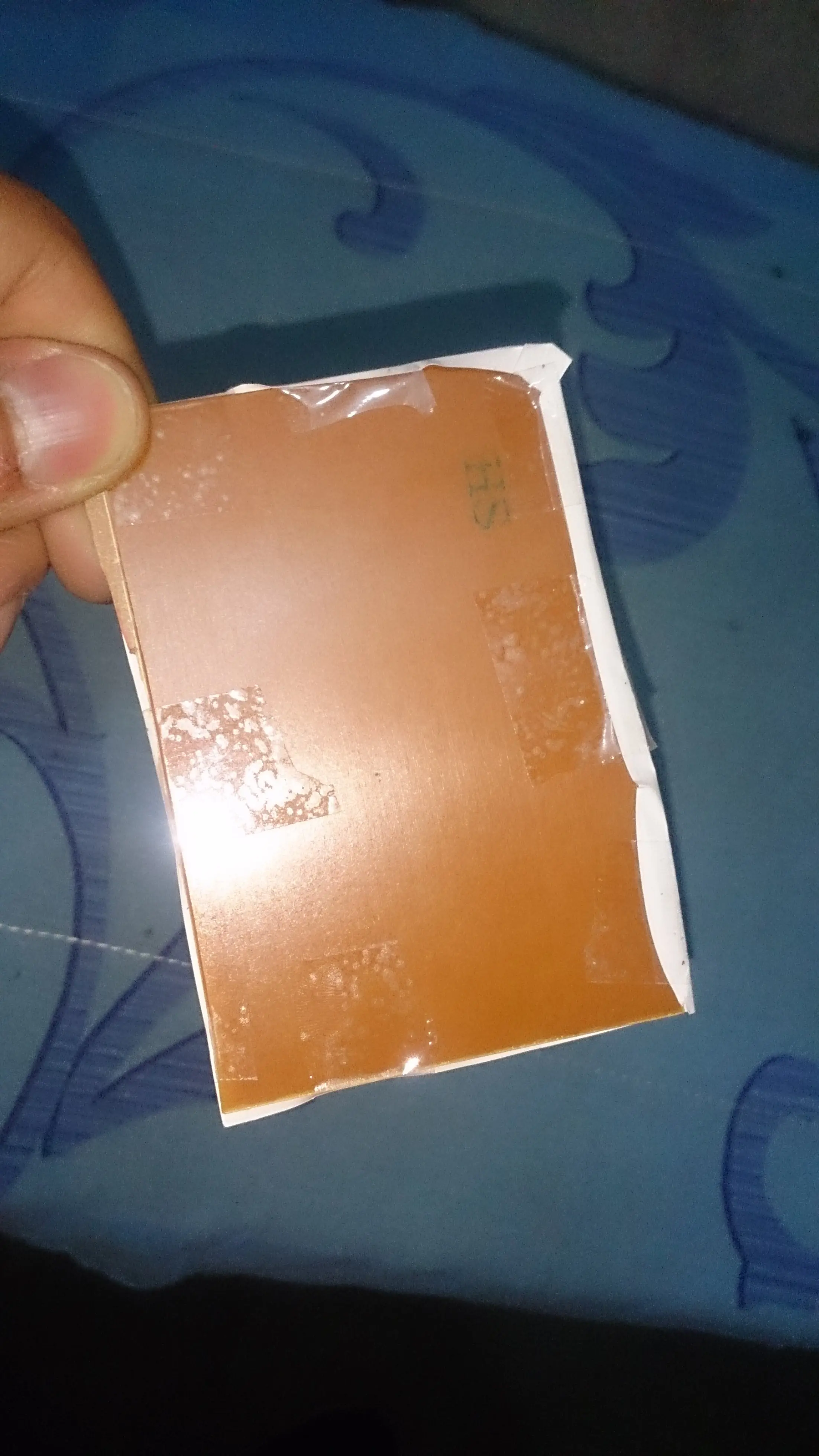

3. Ahora se recorta el diseño impreso y se pega por la parte de atrás con cinta, puede ser la cinta Scotch como yo lo hice pero más aconsejable es con la cinta Masking para evitar que se pegue o derrita por el calor:

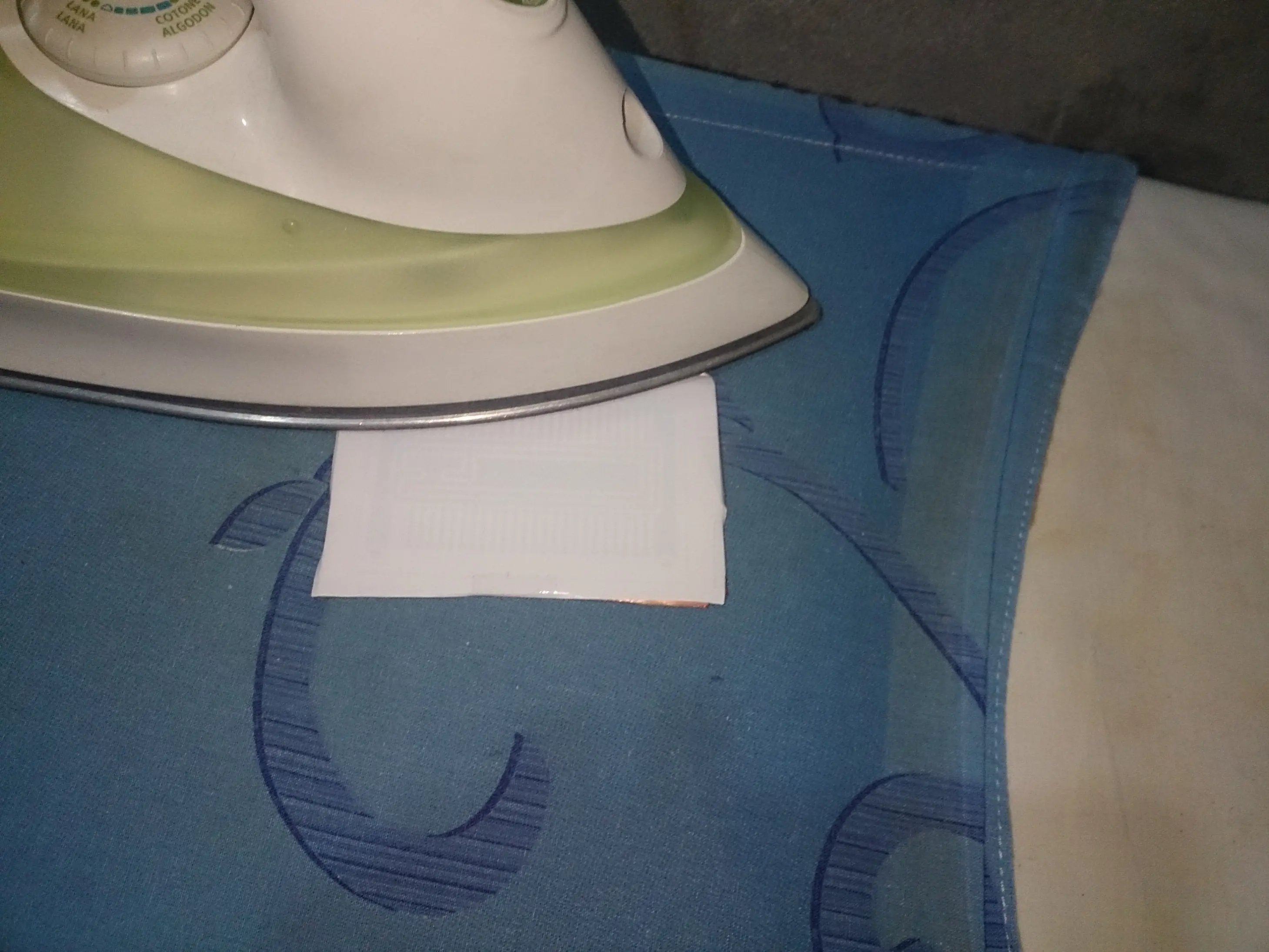

4.Una vez bien pegado, se procede al planchado, es aconsejable usar una plancha antigua porque la placa de cobre puede rayar la base de la plancha.





Lo hacemos durante unos 20-30 minutos a calor medio-alto, se plancha haciendo presión y deslizando por toda la superficie para asegurarnos que se adhiera bien la tinta al cobre.

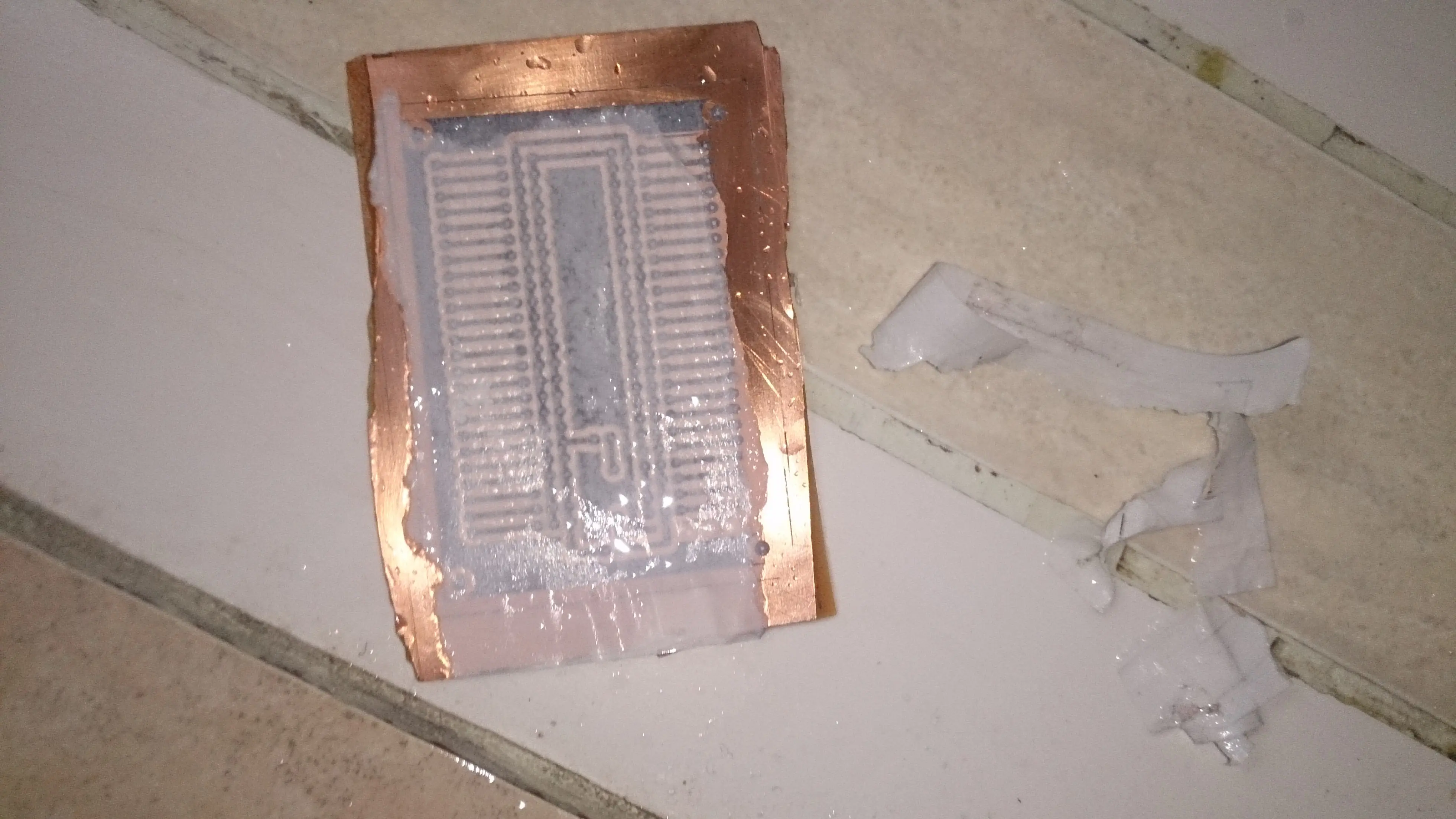

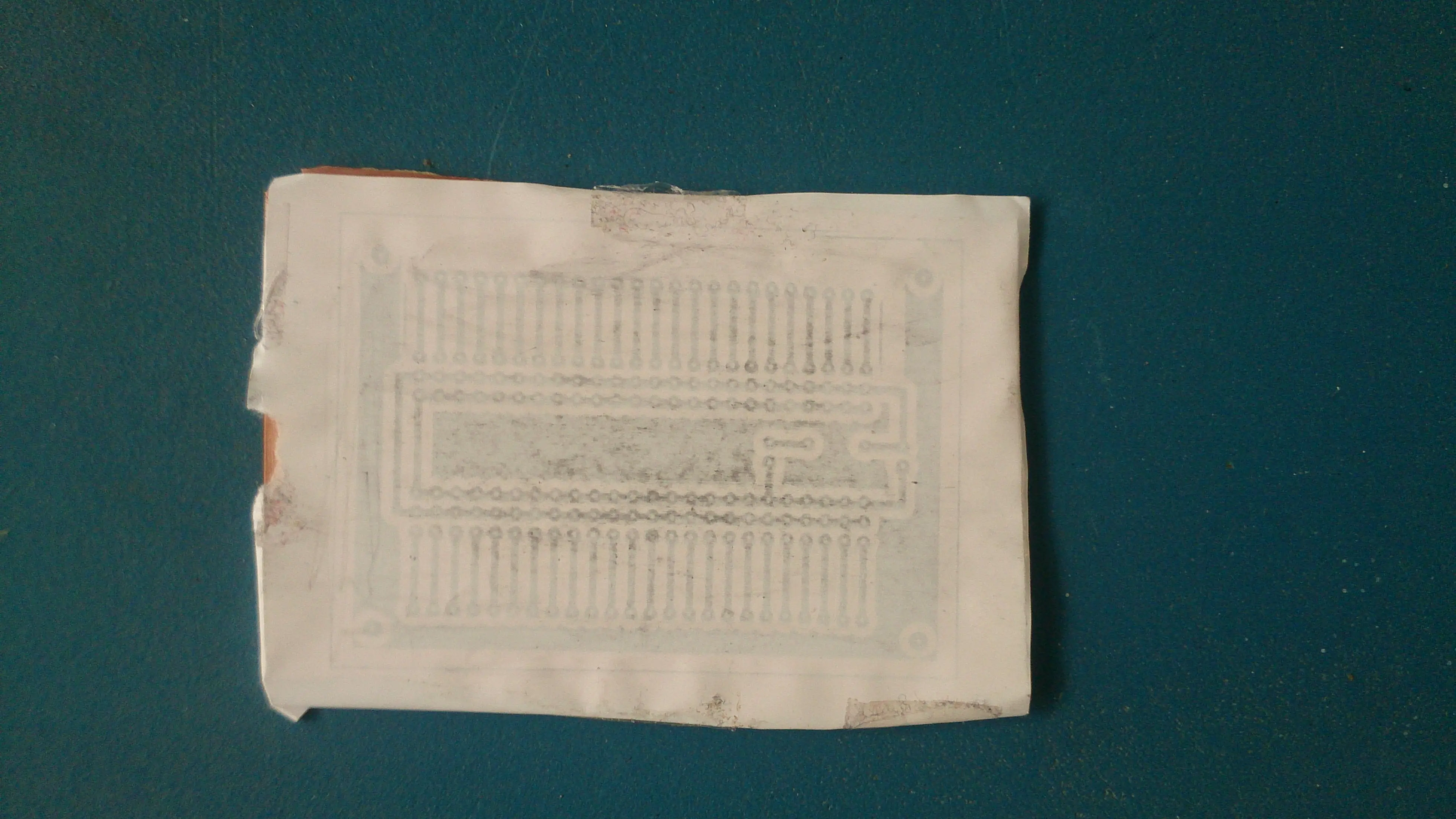

4.Cuando ya está planchado lo ponemos en agua y vamos desprendiendo los pedazos del papel:

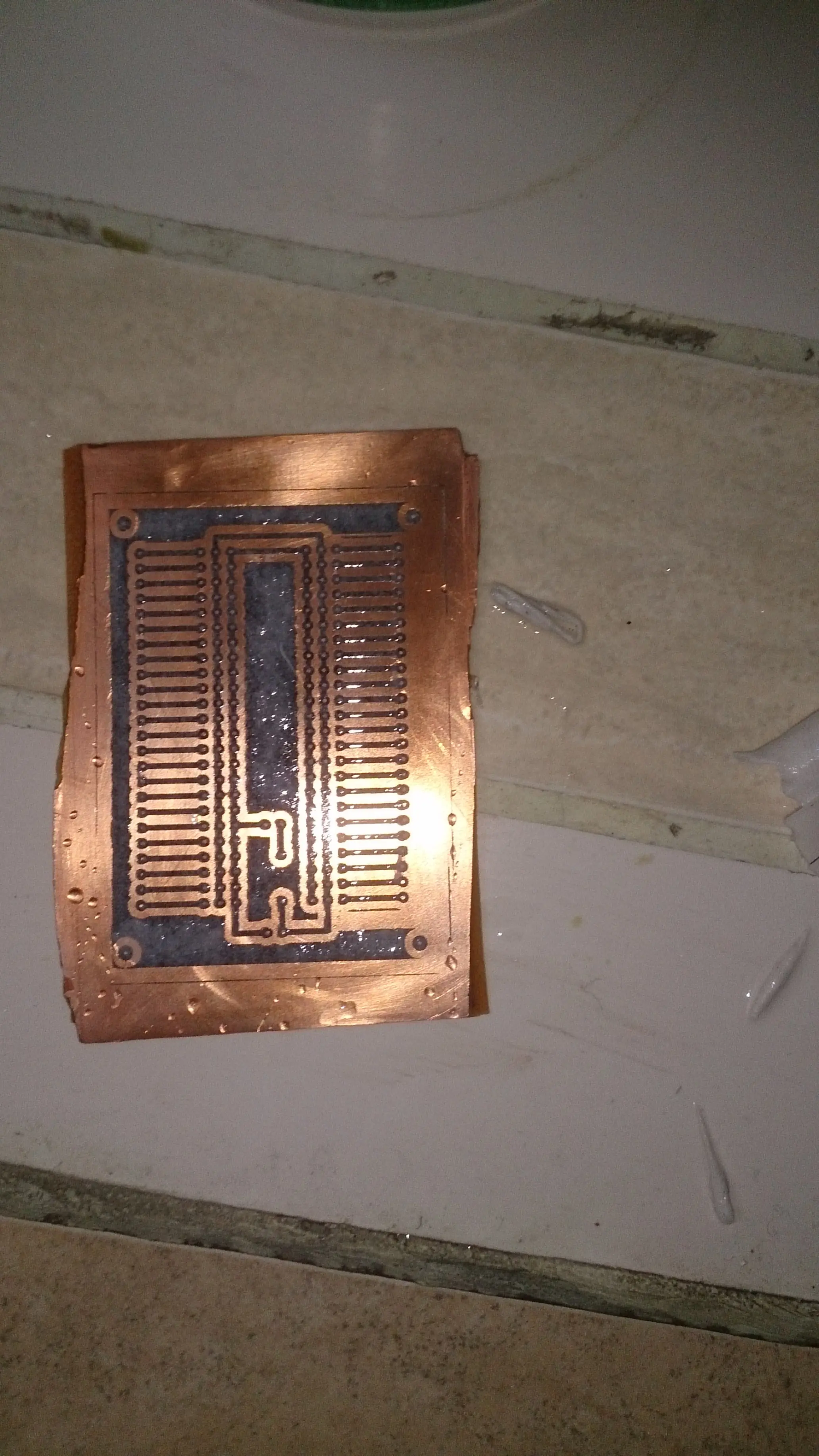

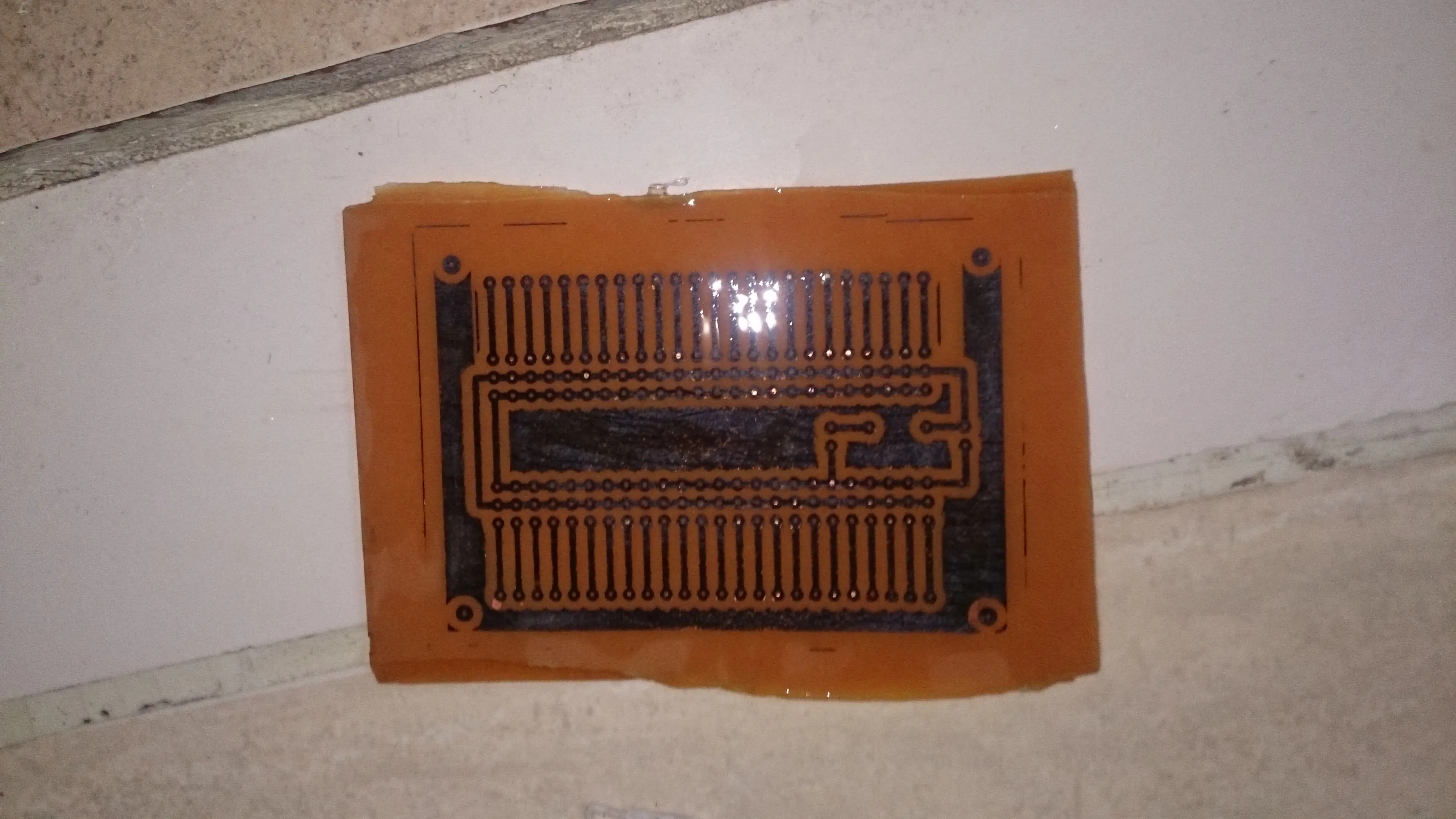

Debe quedarles así:

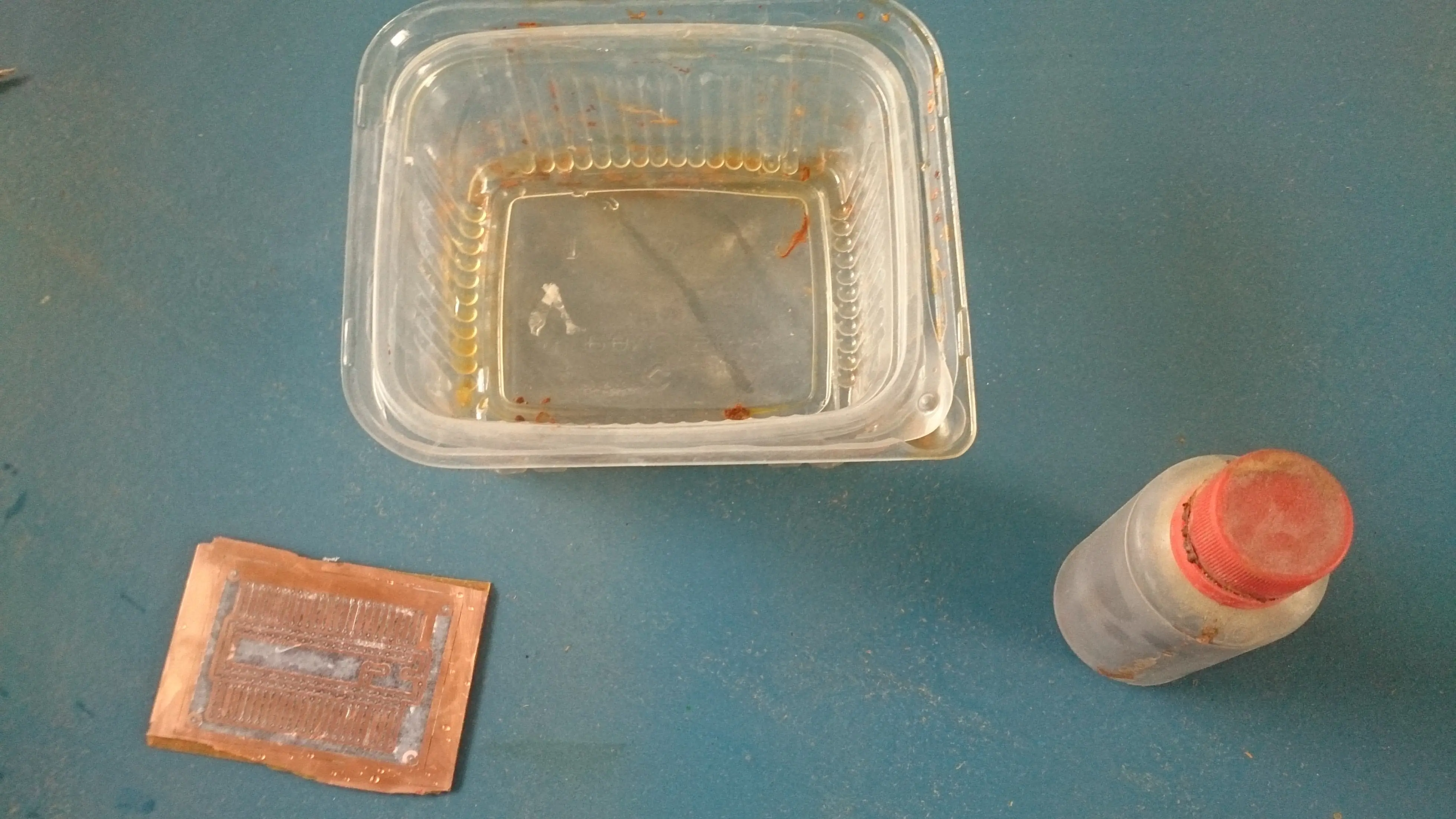

5. Necesitamos un recipiente, puede ser de plástico, aunque por experiencia les recomiendo que usen un recipiente de Teknopor, ya que el ácido no se queda adherido al recipiente.

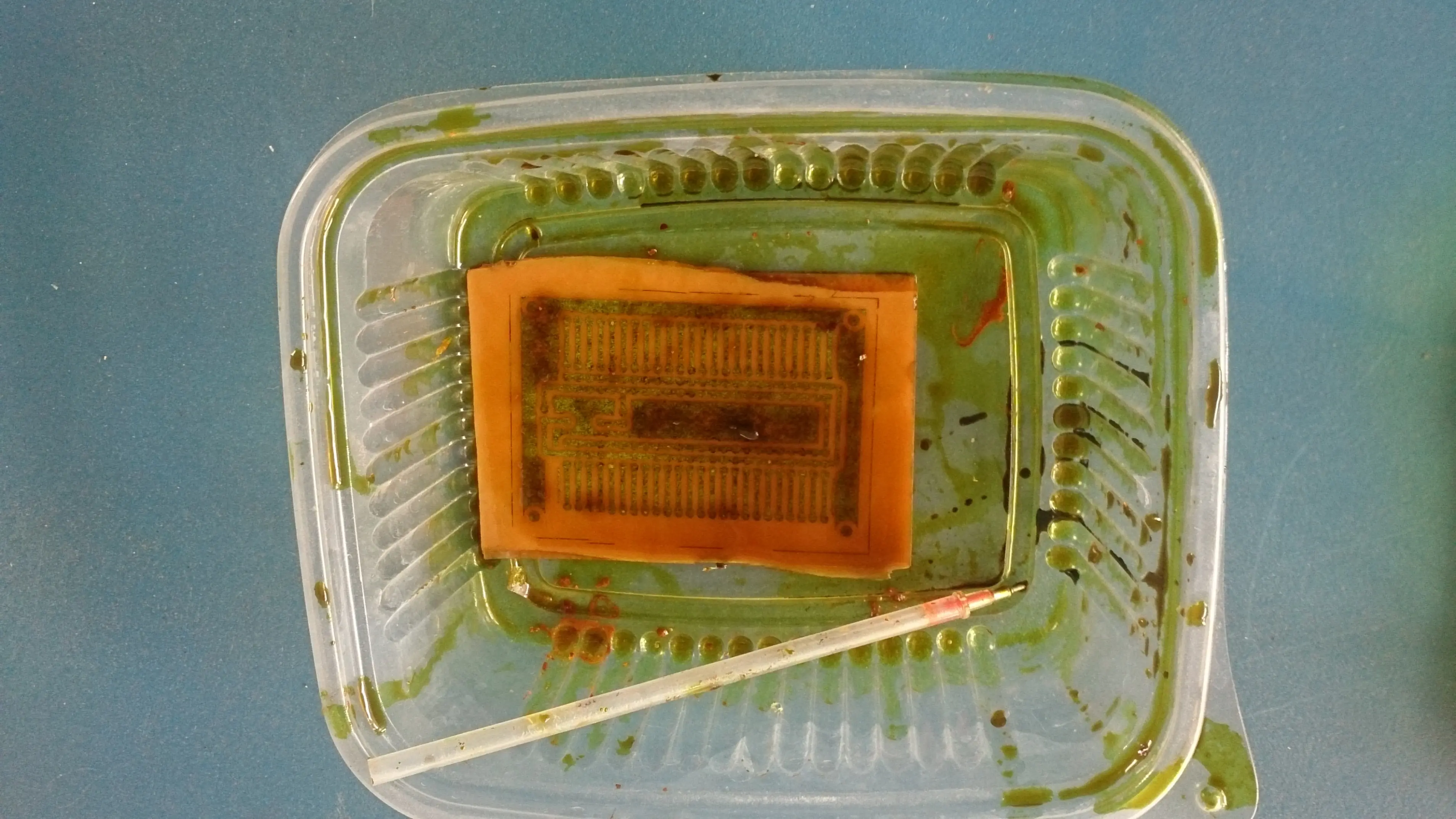

Vaciamos nuestro ácido y ponemos la placa con la cara que tiene el cobre hacia abajo, puede ser también hacia arriba pero el proceso demoraría más.


Lo dejamos reposando alrededor de 30 minutos.





El ácido absorberá el cobre que no está protegido con la tinta, dejándonos solo las pistas de cobre que deseamos.


Una vez hayamos comprobado que ya no queda cobre fuera de nuestras pistas deseadas, podemos devolver el ácido a nuestra botella. Nota: El ácido puede ser reutilizado varias veces hasta que notes que pierde su eficiencia.




Lavamos la placa una vez más y procederemos a sacar la tinta:

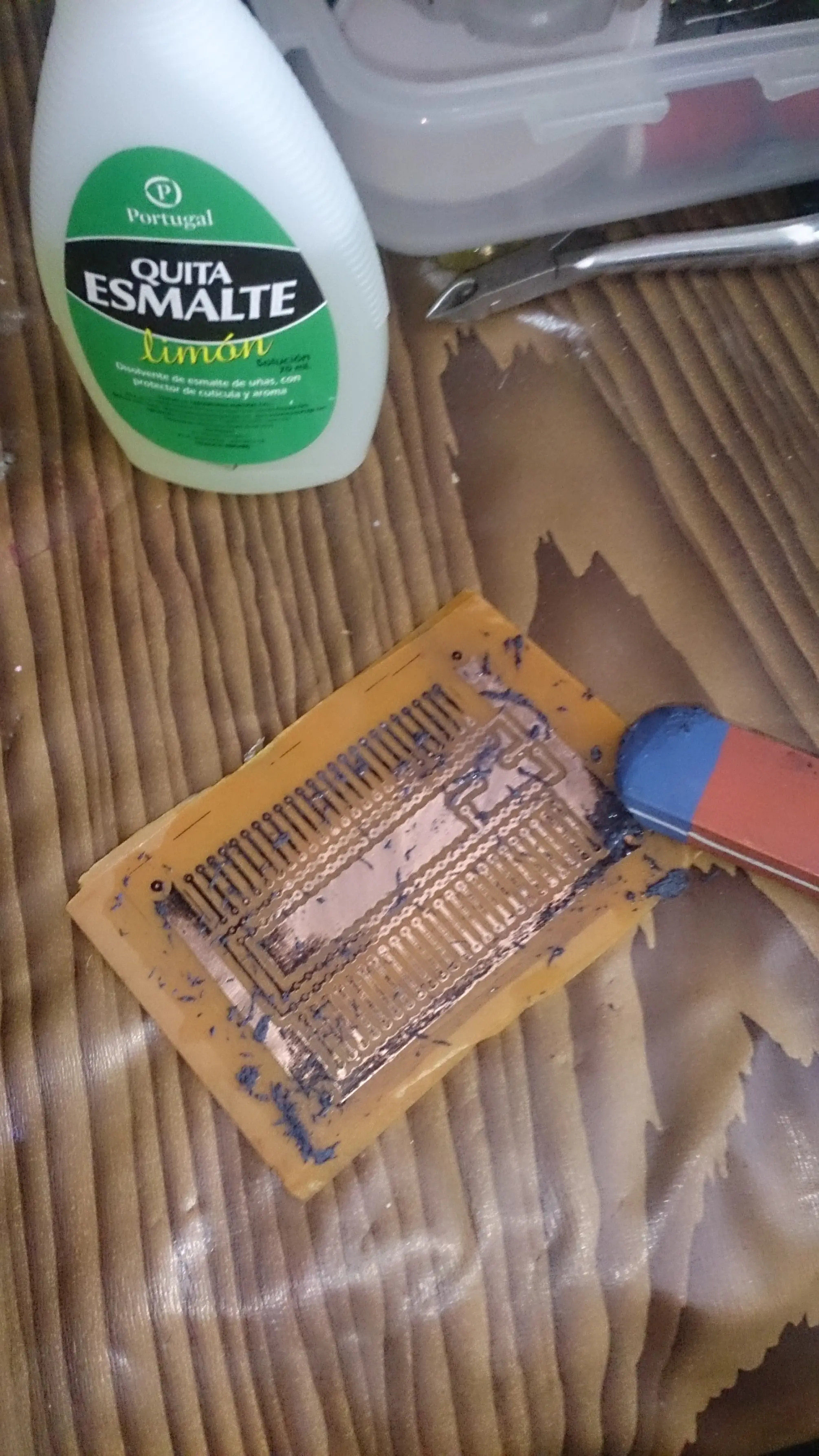

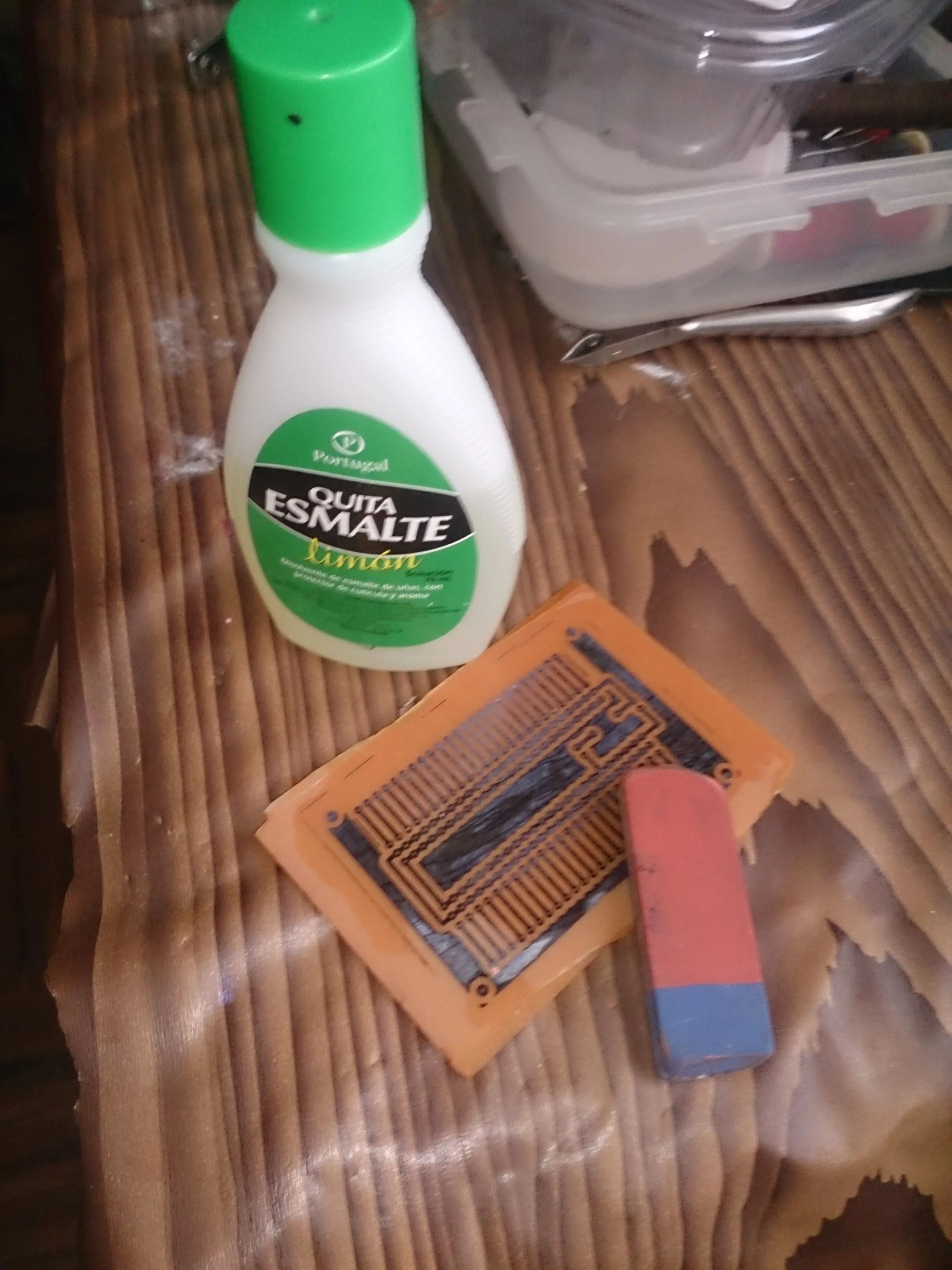

6. Después de muchas pruebas y errores, la forma más rápida y eficaz que encontré para remover la tinta es usar un quita esmalte de uñas y un borrador, hechamos un poco del quita esmalte a la placa y sobamos con la parte azul del borrador:

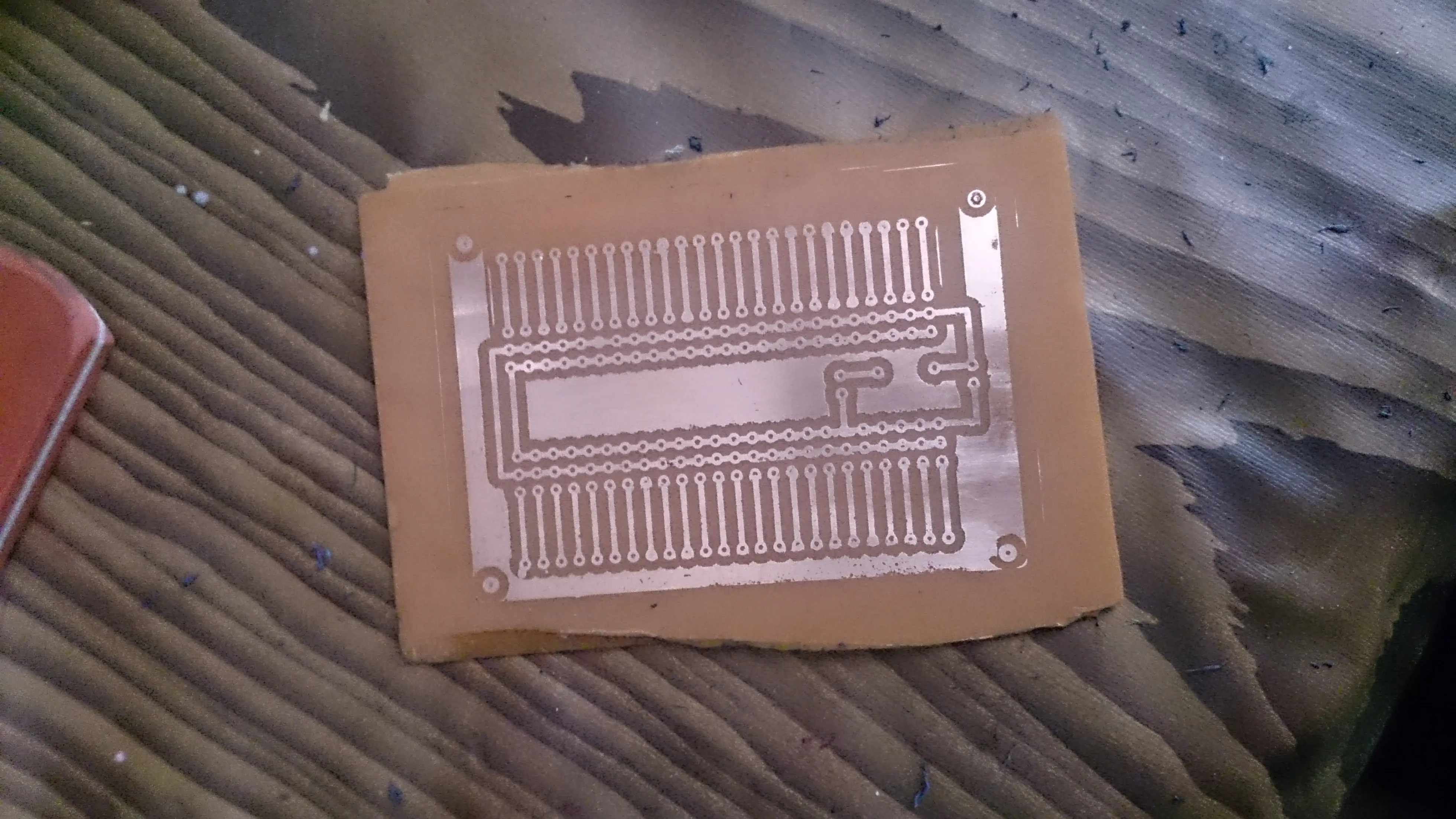

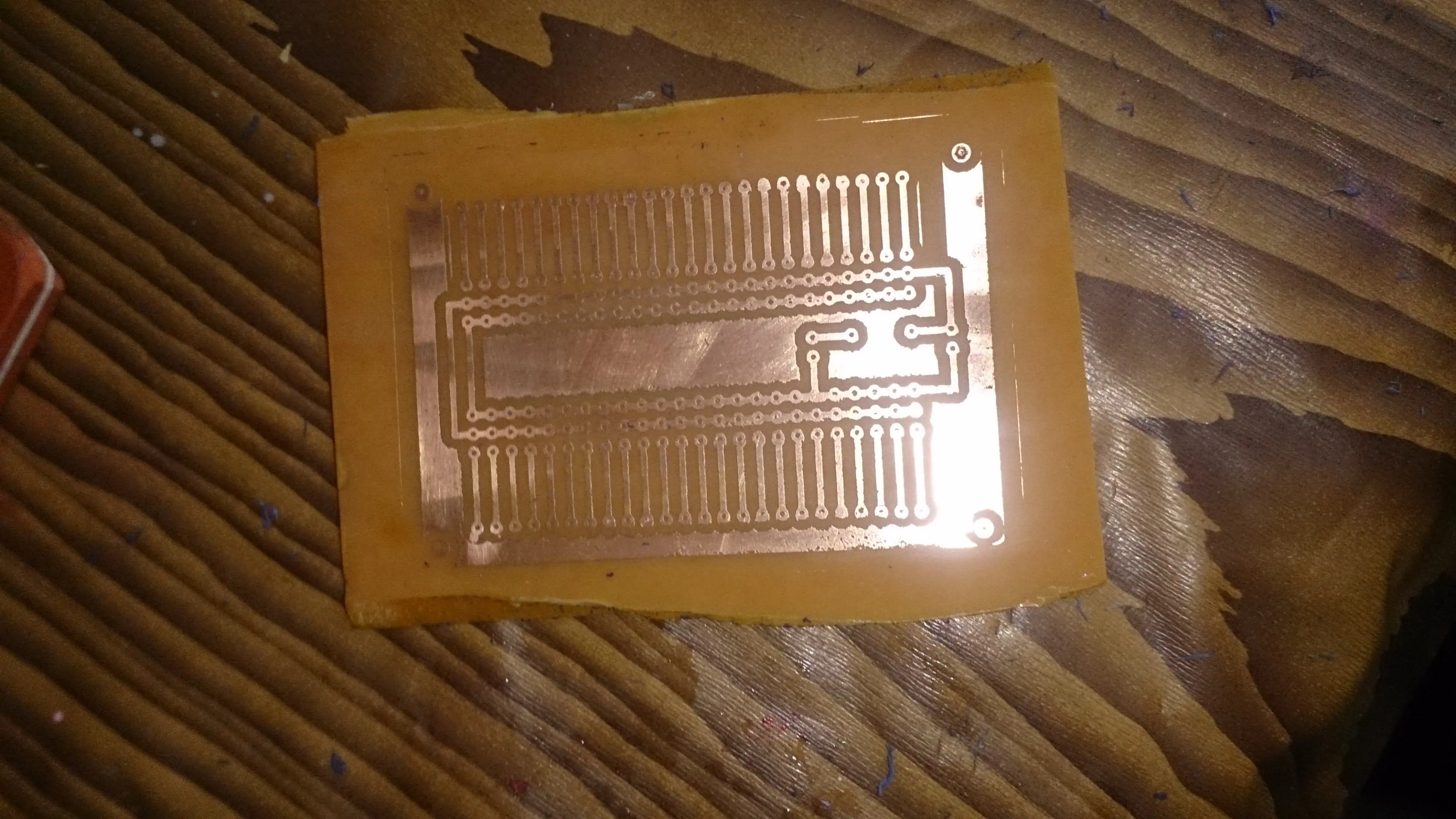

...y Finalmente en cuestión de segundos ya tenemos totalmente "pulida la placa"


Y Hasta aquí llega el tutorial Linces, ya está lista para que sea perforada y luego ponerle los componentes



Muchas Gracias por Pasarte Lince tienes una recomendación, sugerencia o método mejor? Compartelo en los comentarios Hasta la Próxima.
