Construcción de Pedalboard mini (Pedalpobre)
Bienvenidos a este quinto capitulo en forma de post tutorial denominado:
DIY NSR. Hazlo tu mismo, no seas ratón.
Este es un foto tutorial te mostrare paso a paso como construir una pedalboard mini, tipo pedaltrain, que la llame "pedalpobre"
La pedalerita esta hecha con cero peso y mucho amor. Lo ideal es hacer algo que sirva y quede lindo con cosas que haya en la casa, y comprar lo menos posible, lo que mas se pueda reciclar.
Materiales y herramientas:
-Serrucho, escuadra, lija, pincel, otras..
-Algunas maderitas
-Cola de carpinteria
-Abrojo
-Pintura
En este proyecto no use ni un solo tornillo, todo encolado, excepto para fijar las patas, o topes de goma

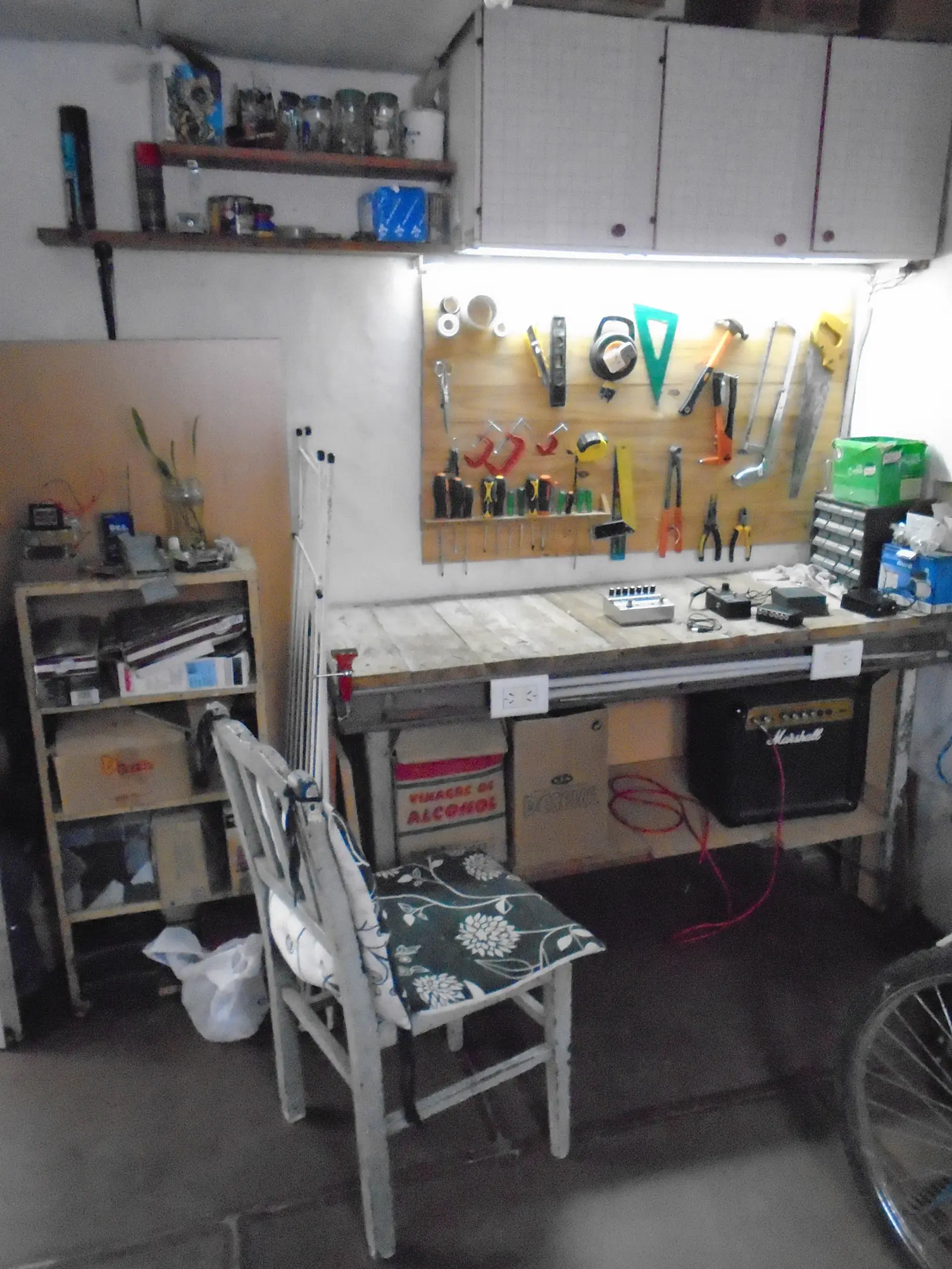

Este es mi espacio de trabajo, donde arreglo y rompo cosas
cada proyecto llevara sus respectivas medidas, yo necesitaba una pedalerita chiquita para 3 o 4 pedales, sin espacio para wahwah

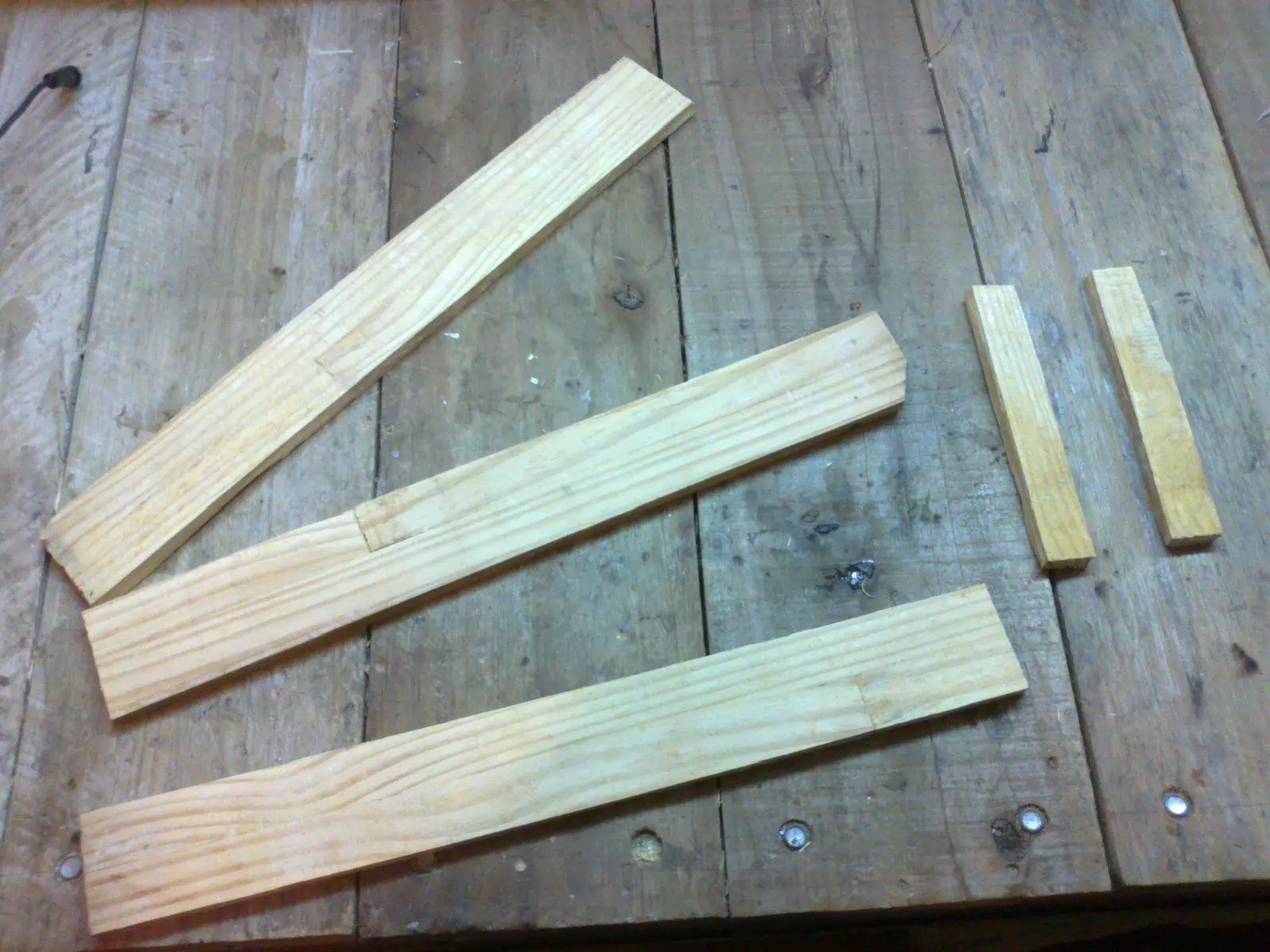

Utilice maderitas de 5 cm (el ancho del abrojo que tengo) x 40 cm

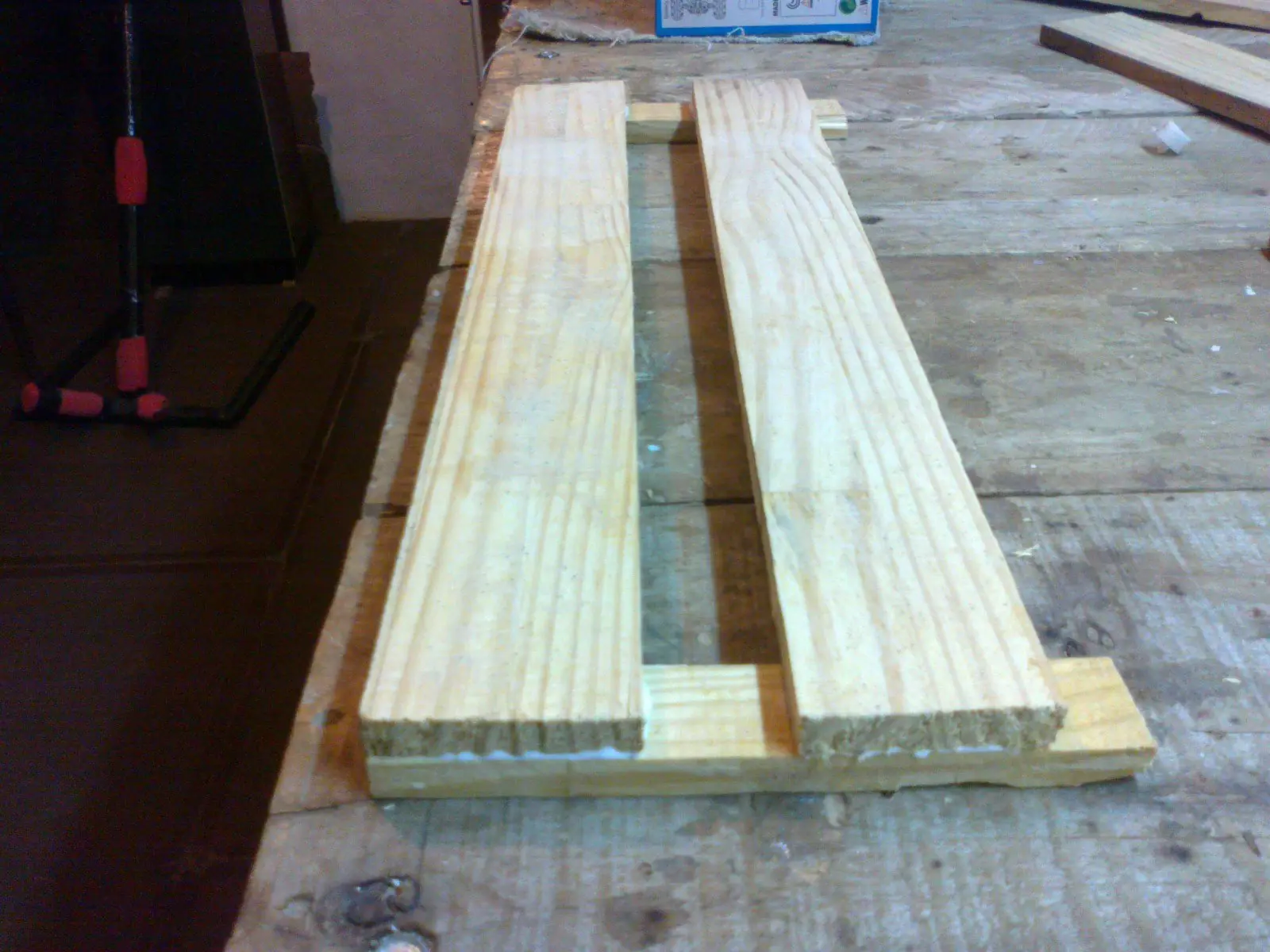

unidas por unas maderitas mas pequeñas de 2.5 cm x 15 cm

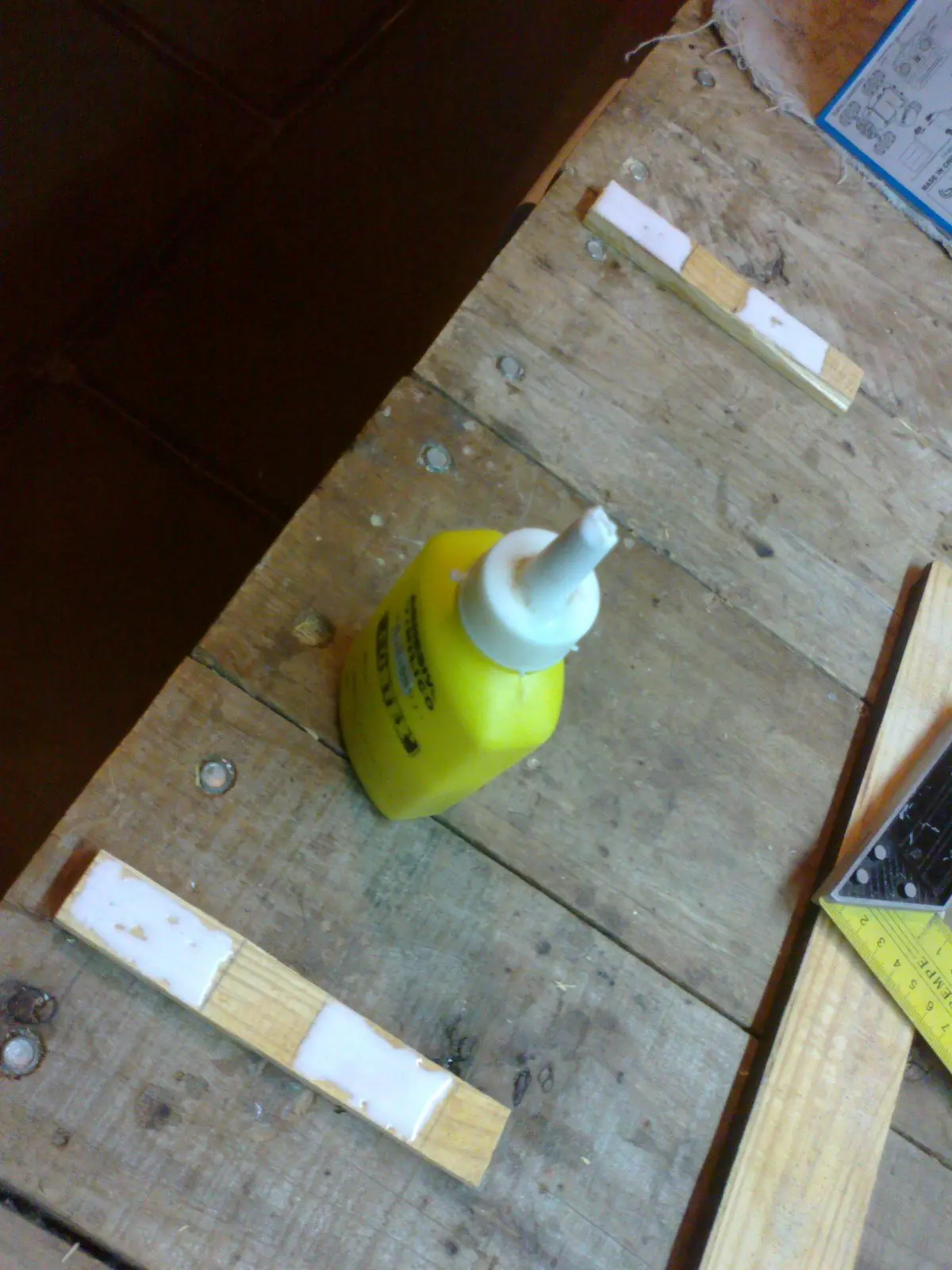

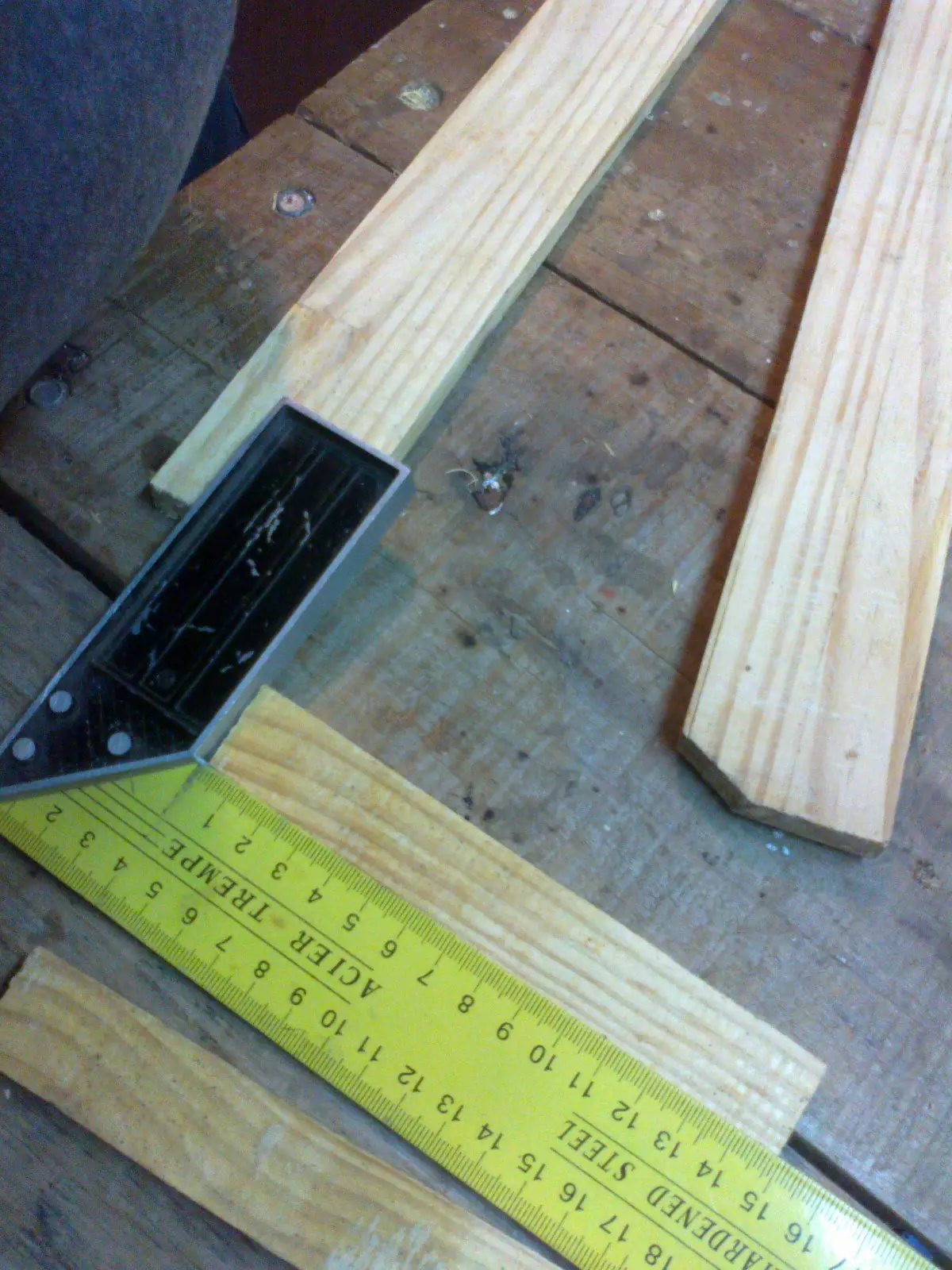

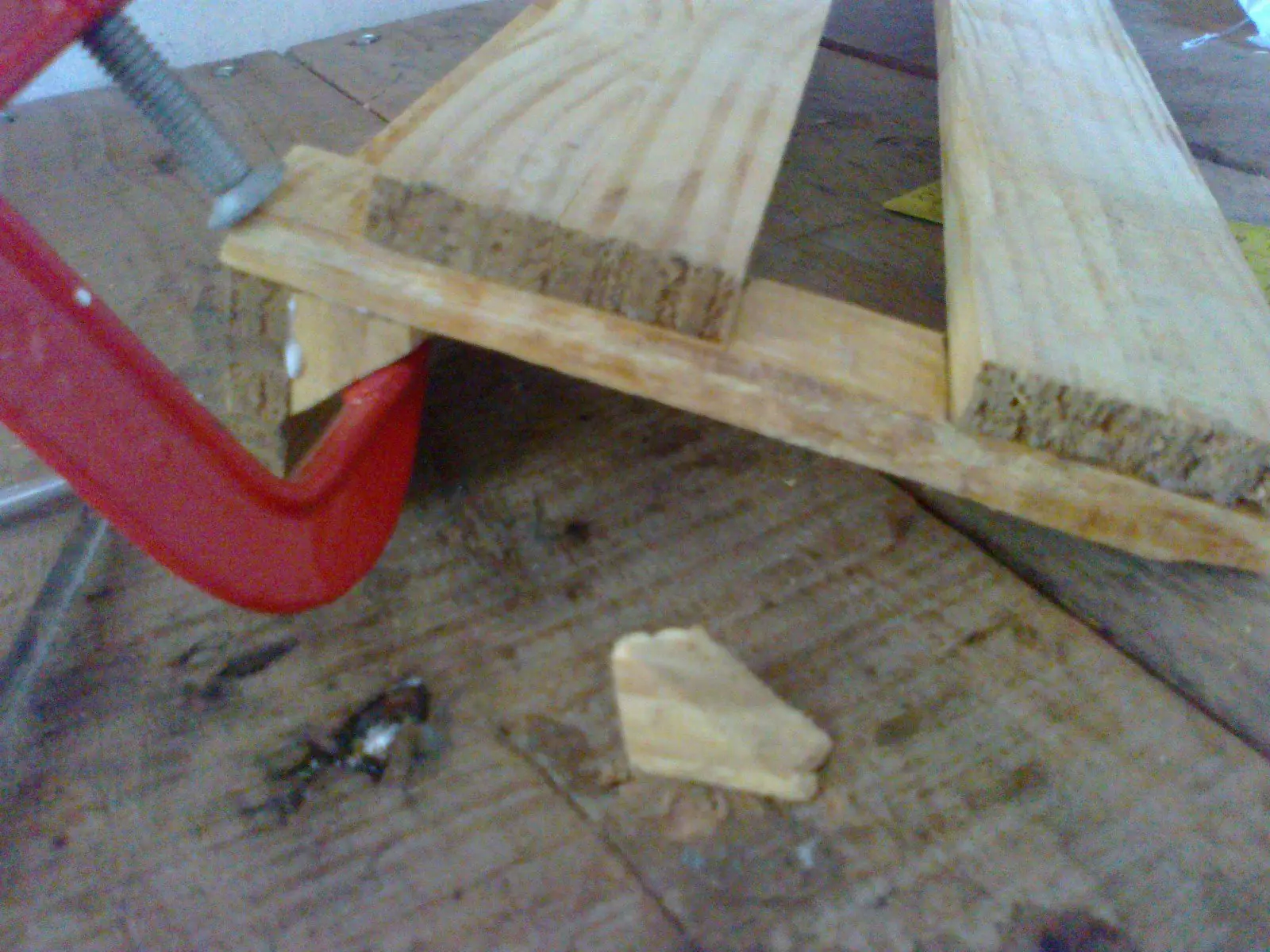

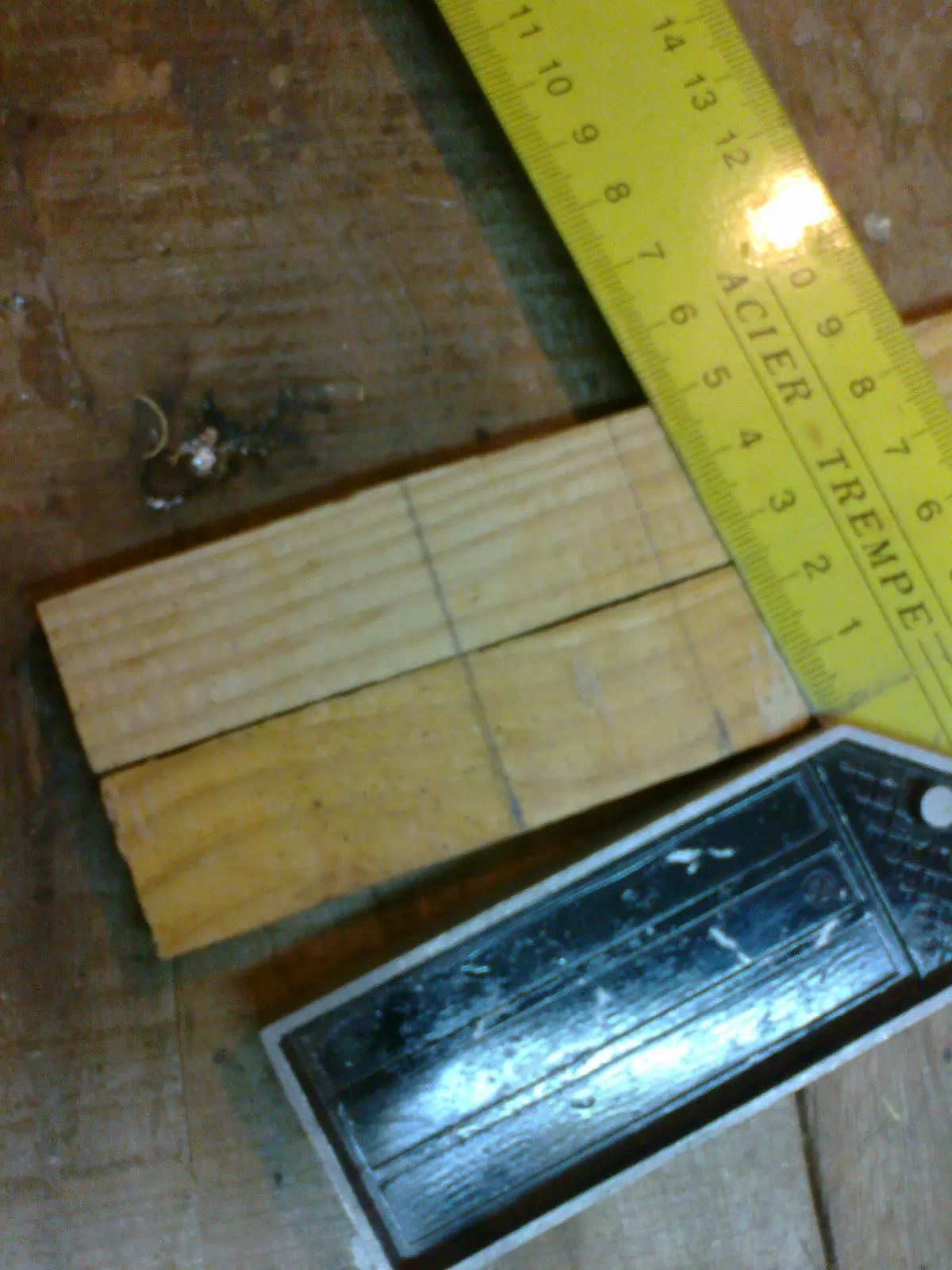

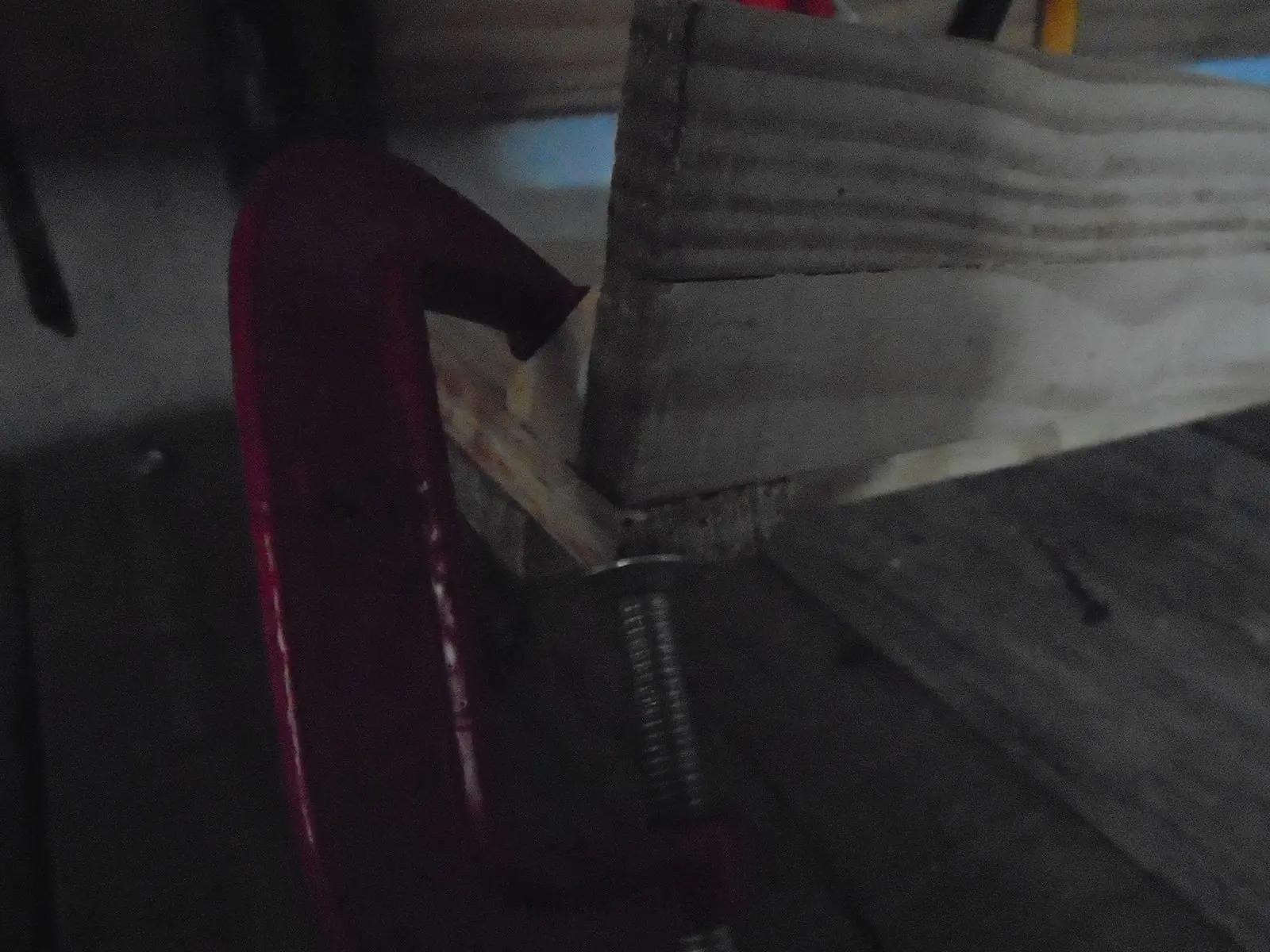

Mido, marco y pego con cola las maderitas pequeñas

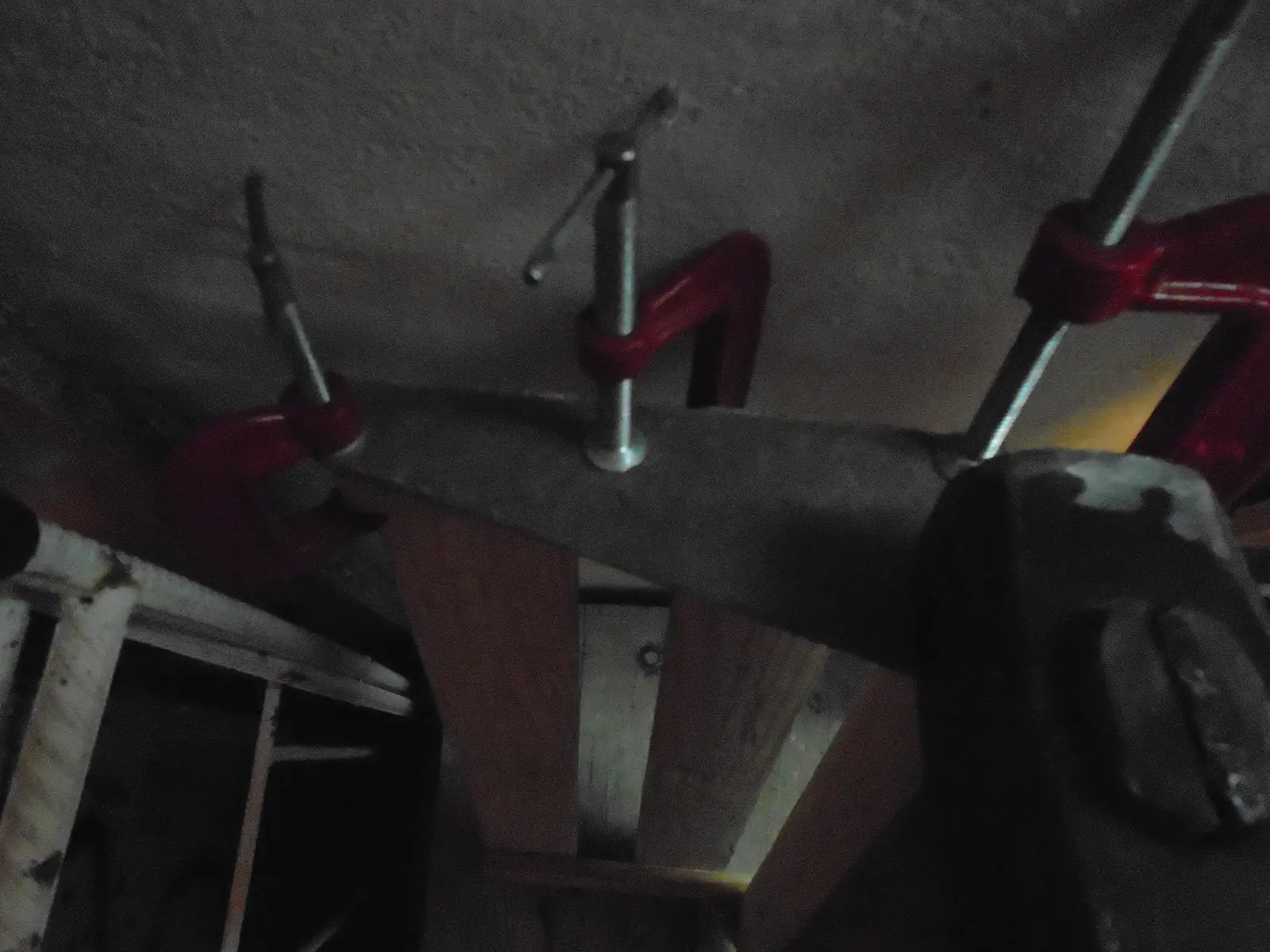

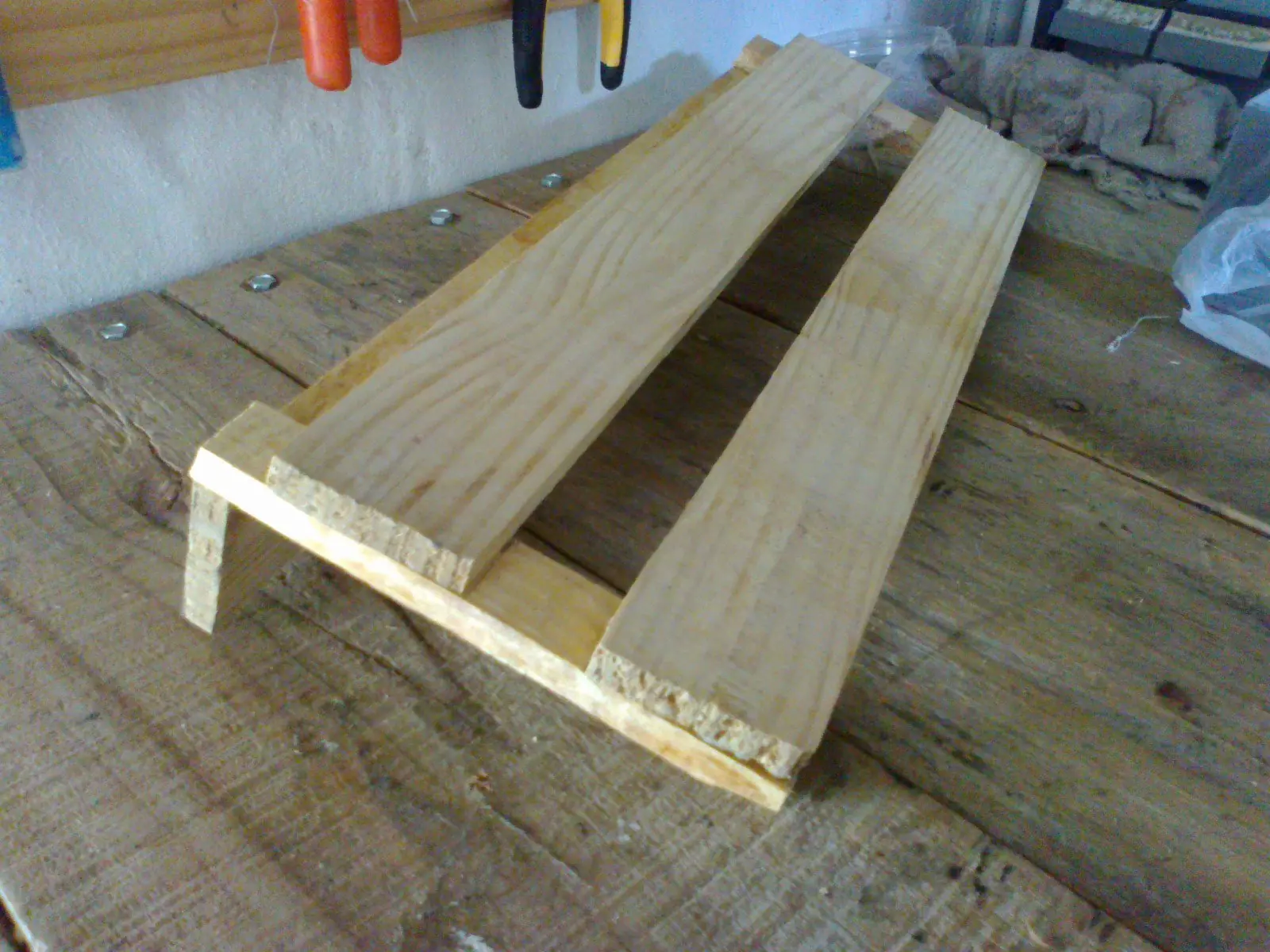

y le pego una tercera madera para darle angulo

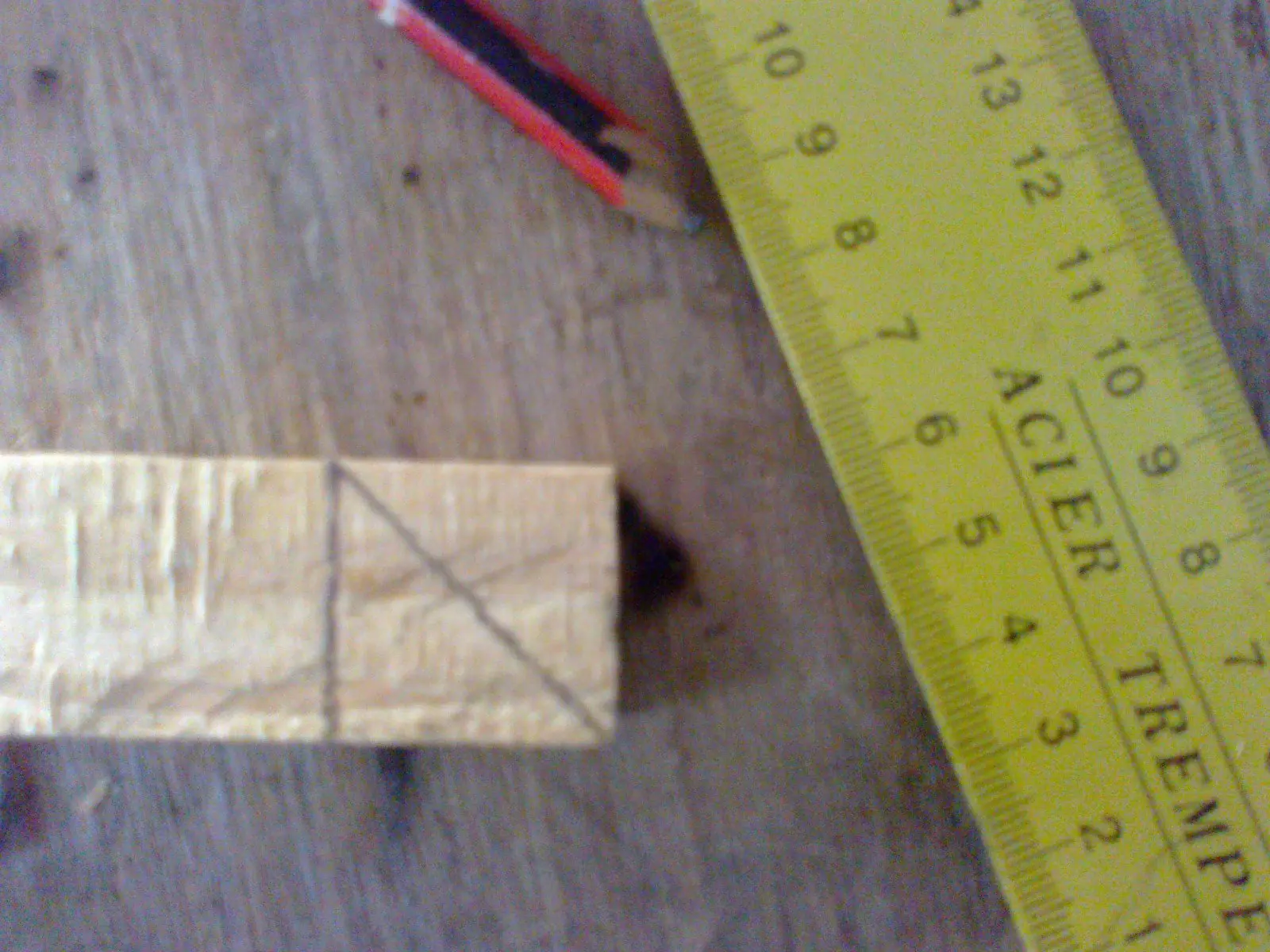

la refuerzo a esta tercera madera con unos triangulitos
Corto y pego un pedacito de chapadur, o alguna maderita fina para poner los jacks. Puede ser un pedacito de chapa, o lo que tengan
Agujeros de 10 mm, o talvez 9 mm..

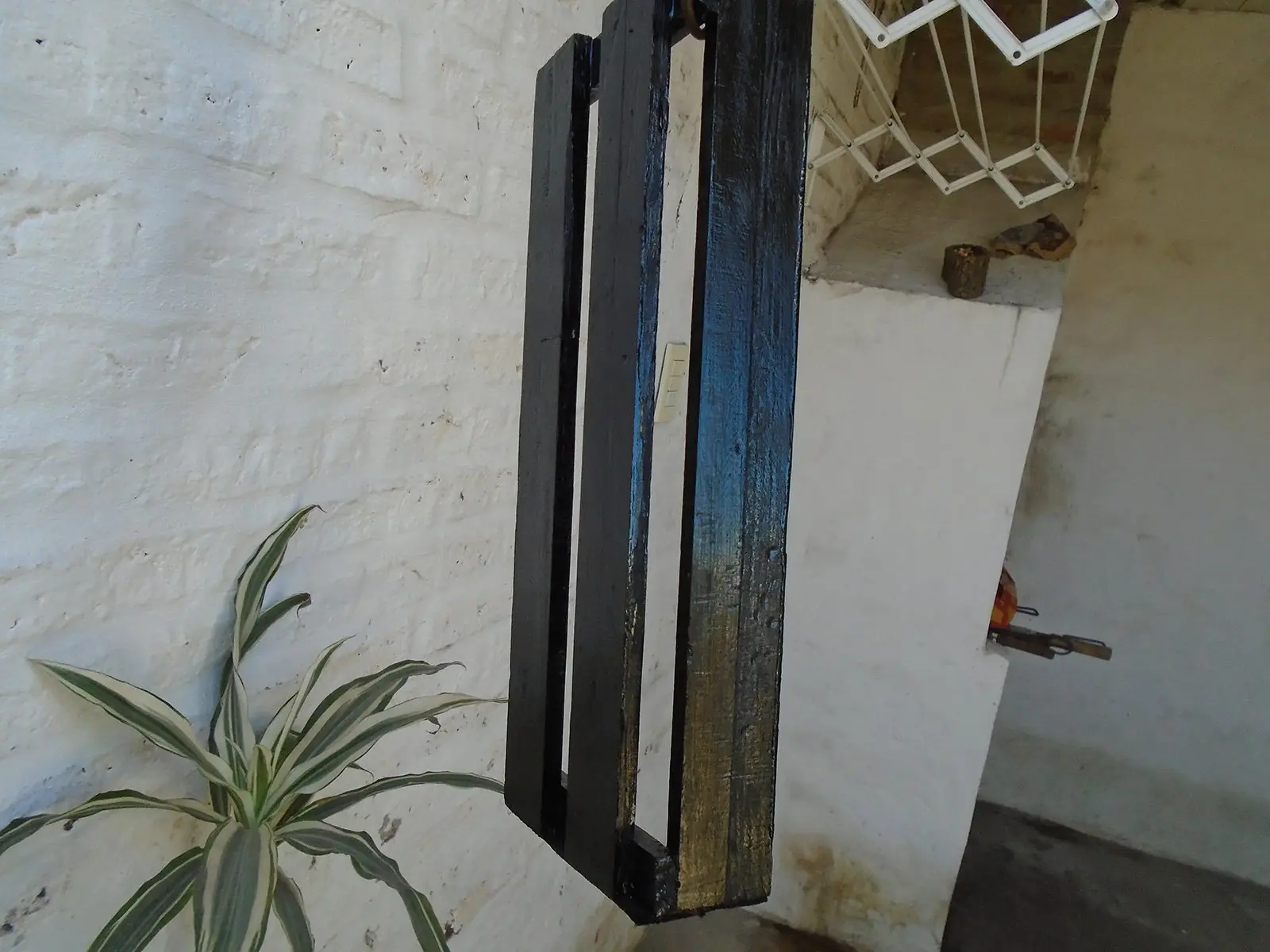

Dos manos de pintura

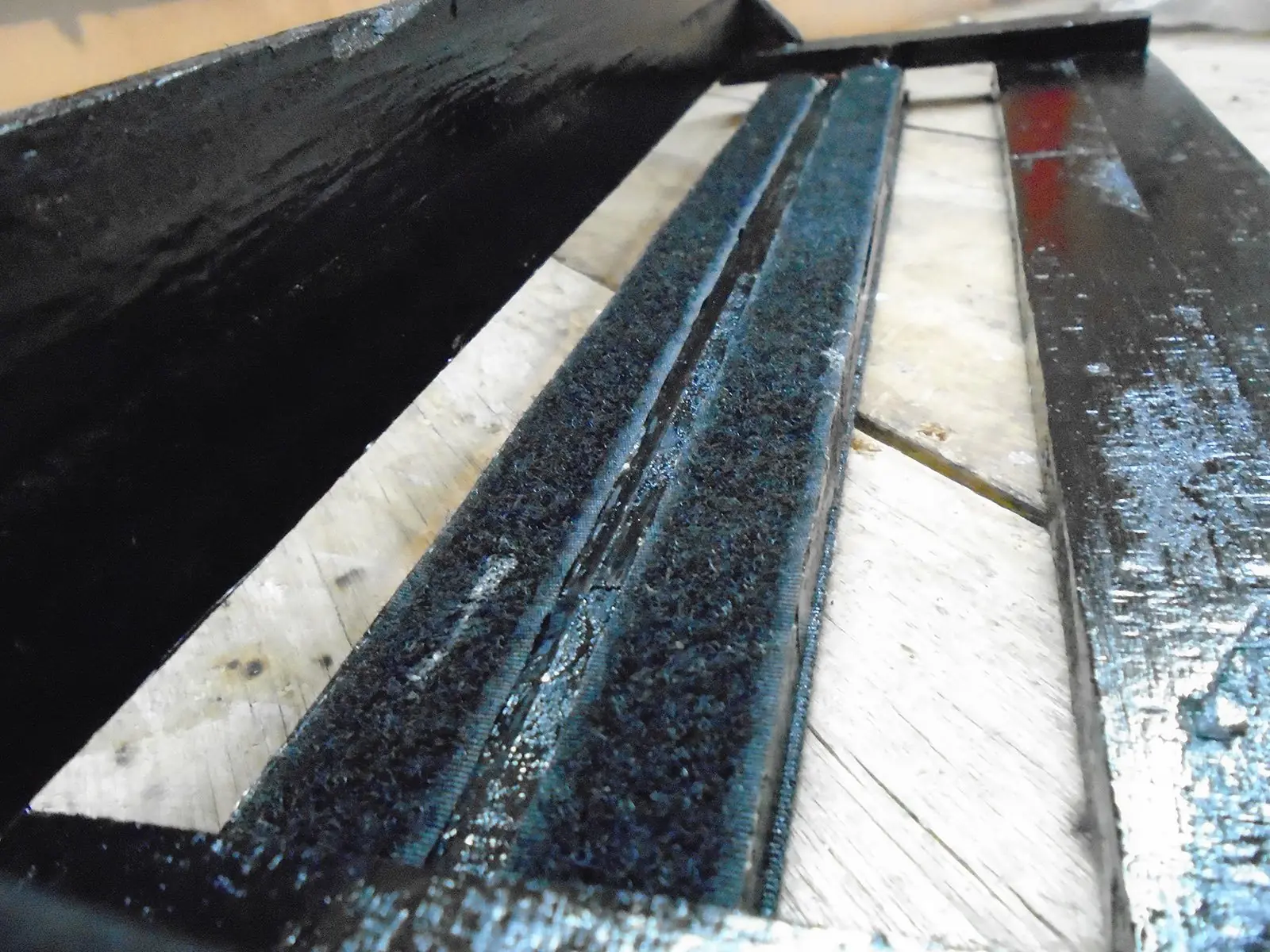

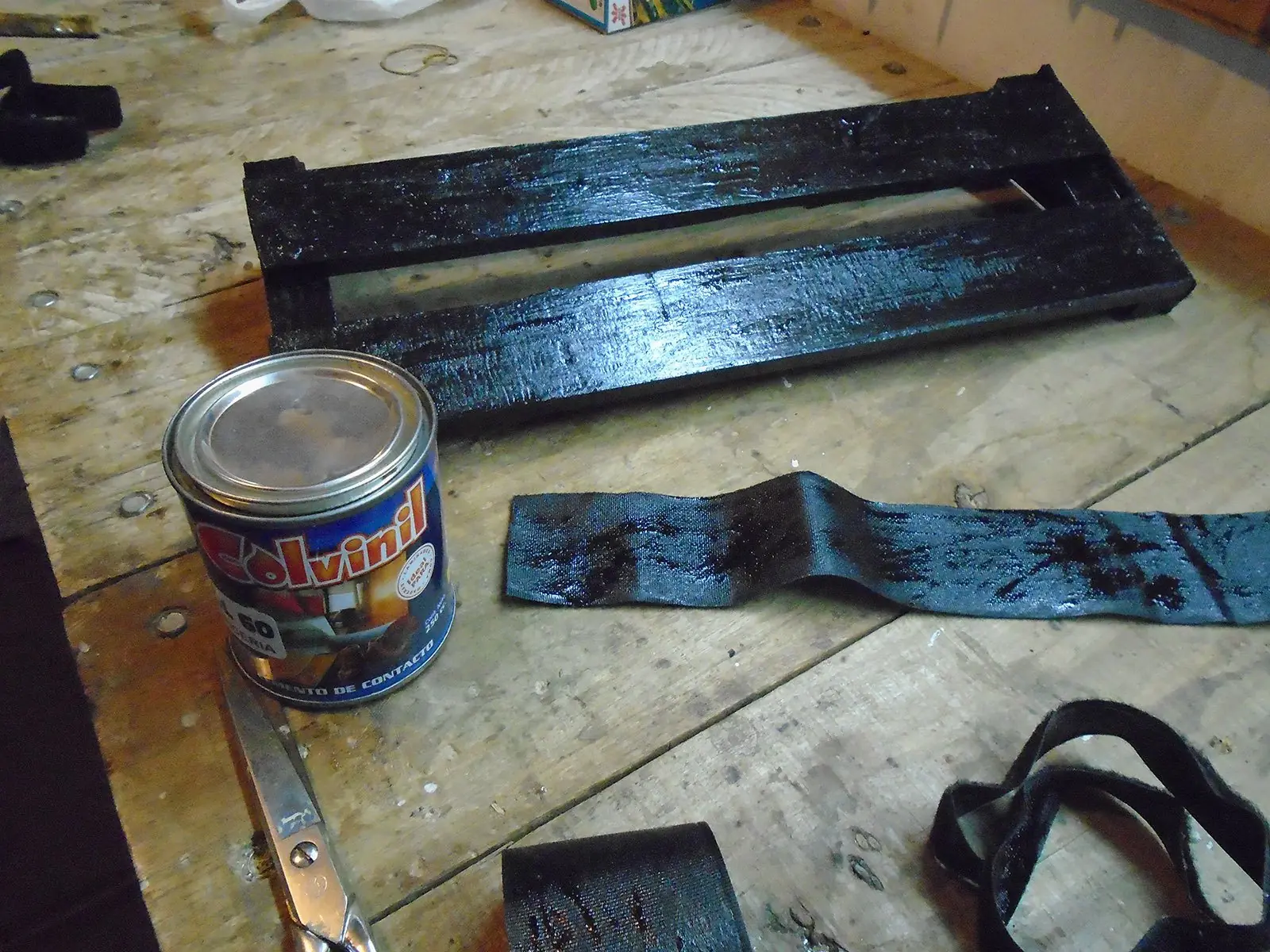

Pegar abrojo con cemento de contacto
También pegue abrojo en la parte de abajo, para poner la fuente de 9 v. (proximo post: como hacer una fuente)

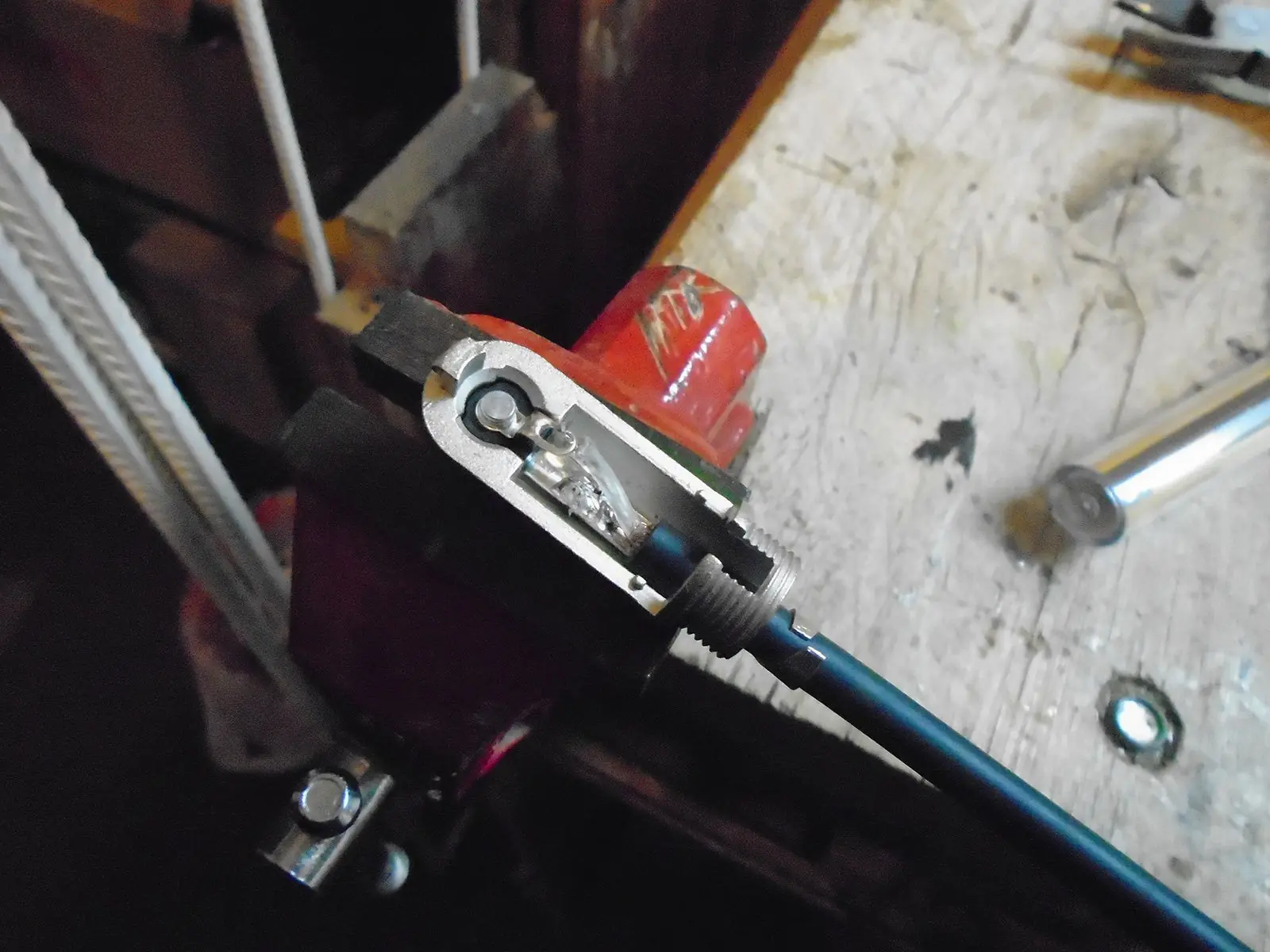

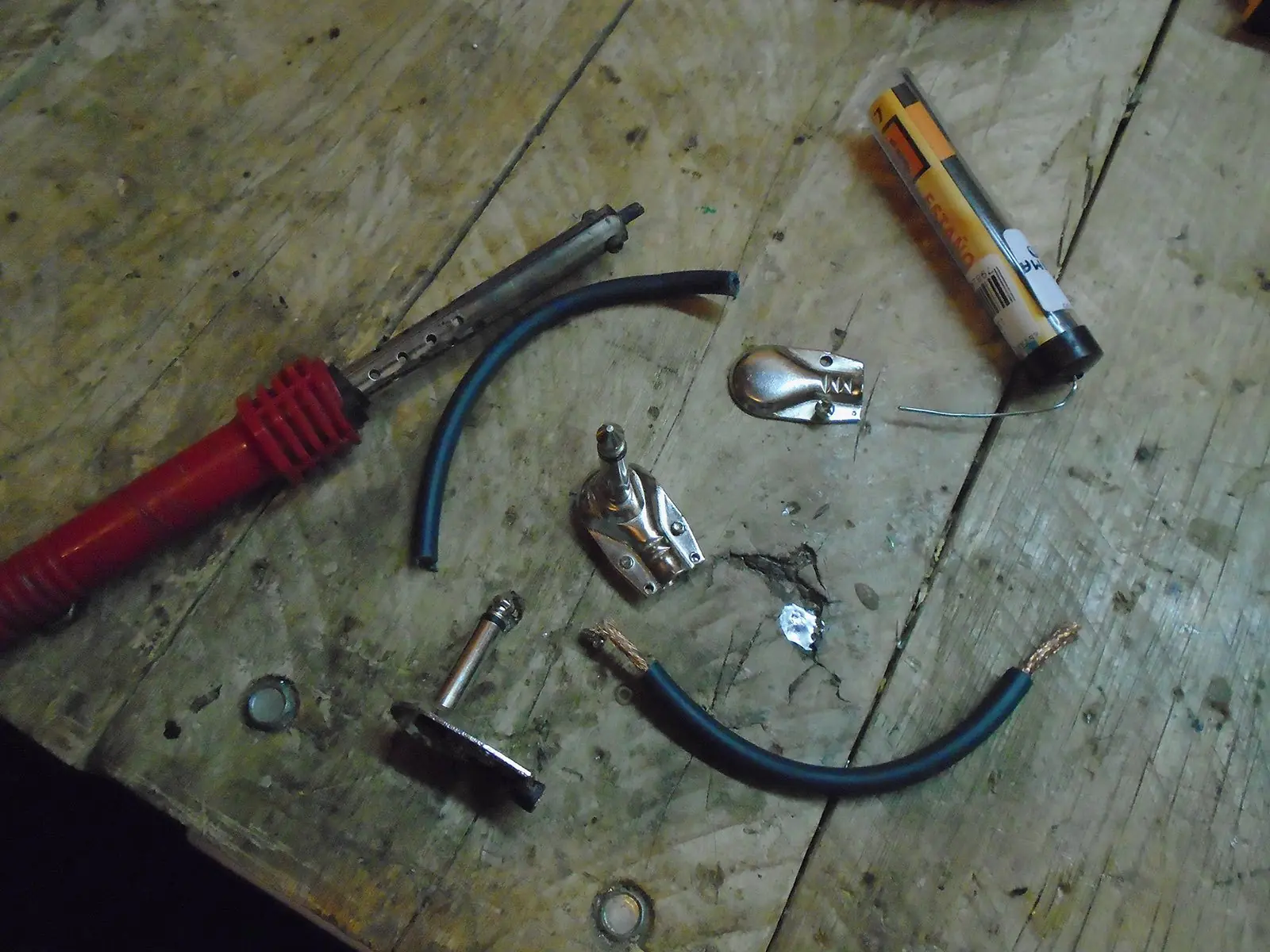

Soldar jacks y plugs para entrada de primer pedal y salida del ultimo

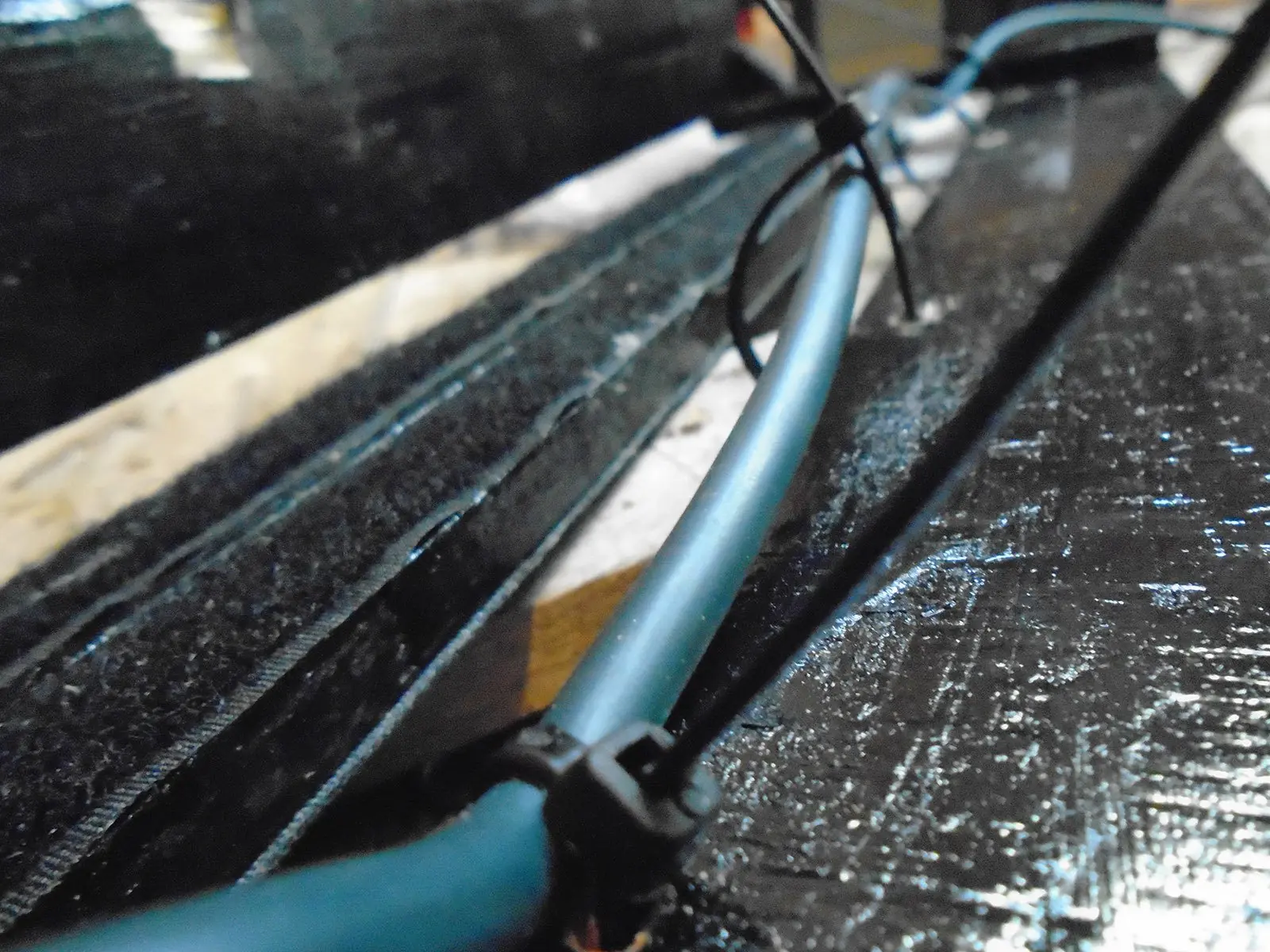

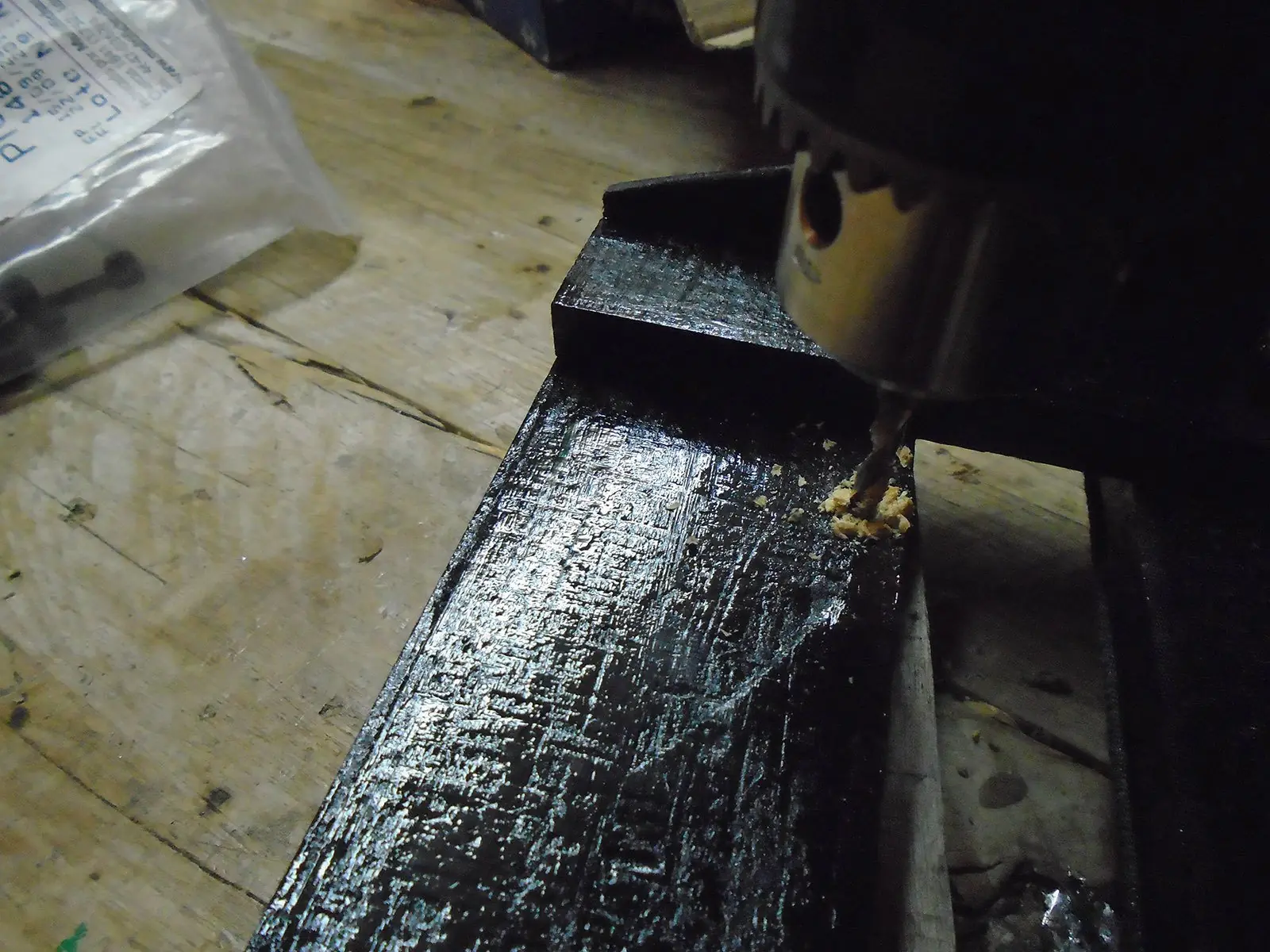

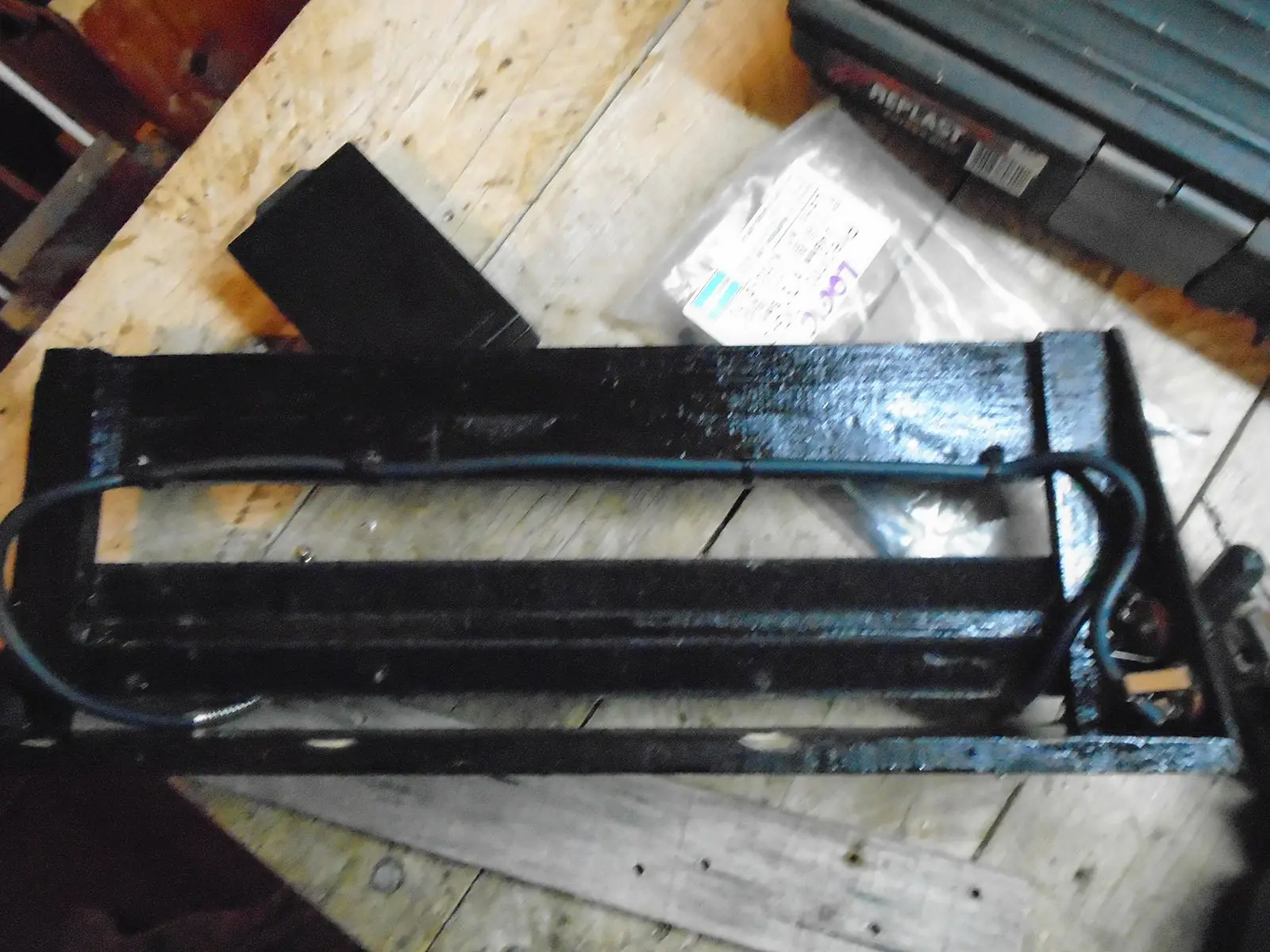

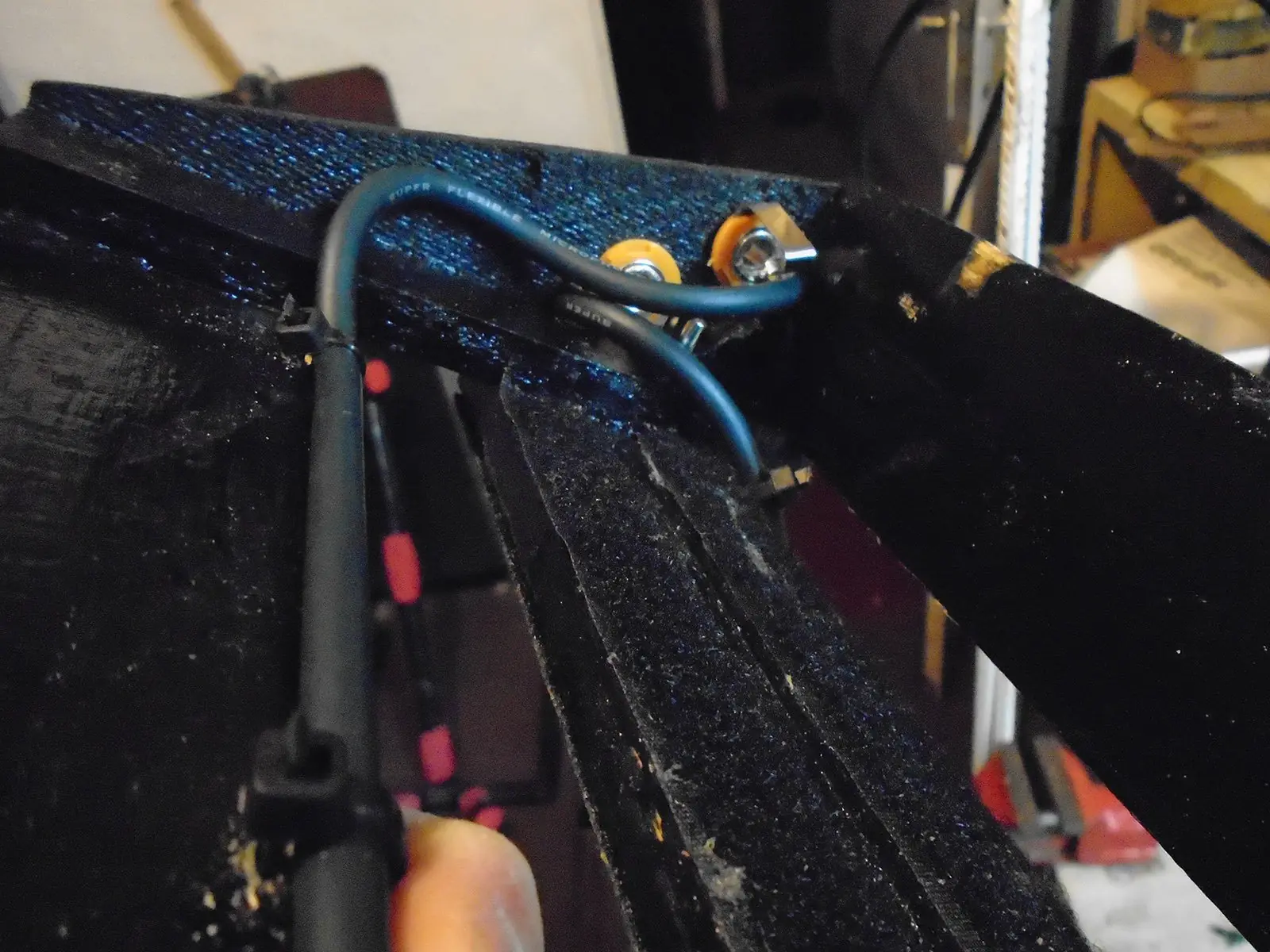

Hice unos agujeros para poner precintos para fijar algunos cables

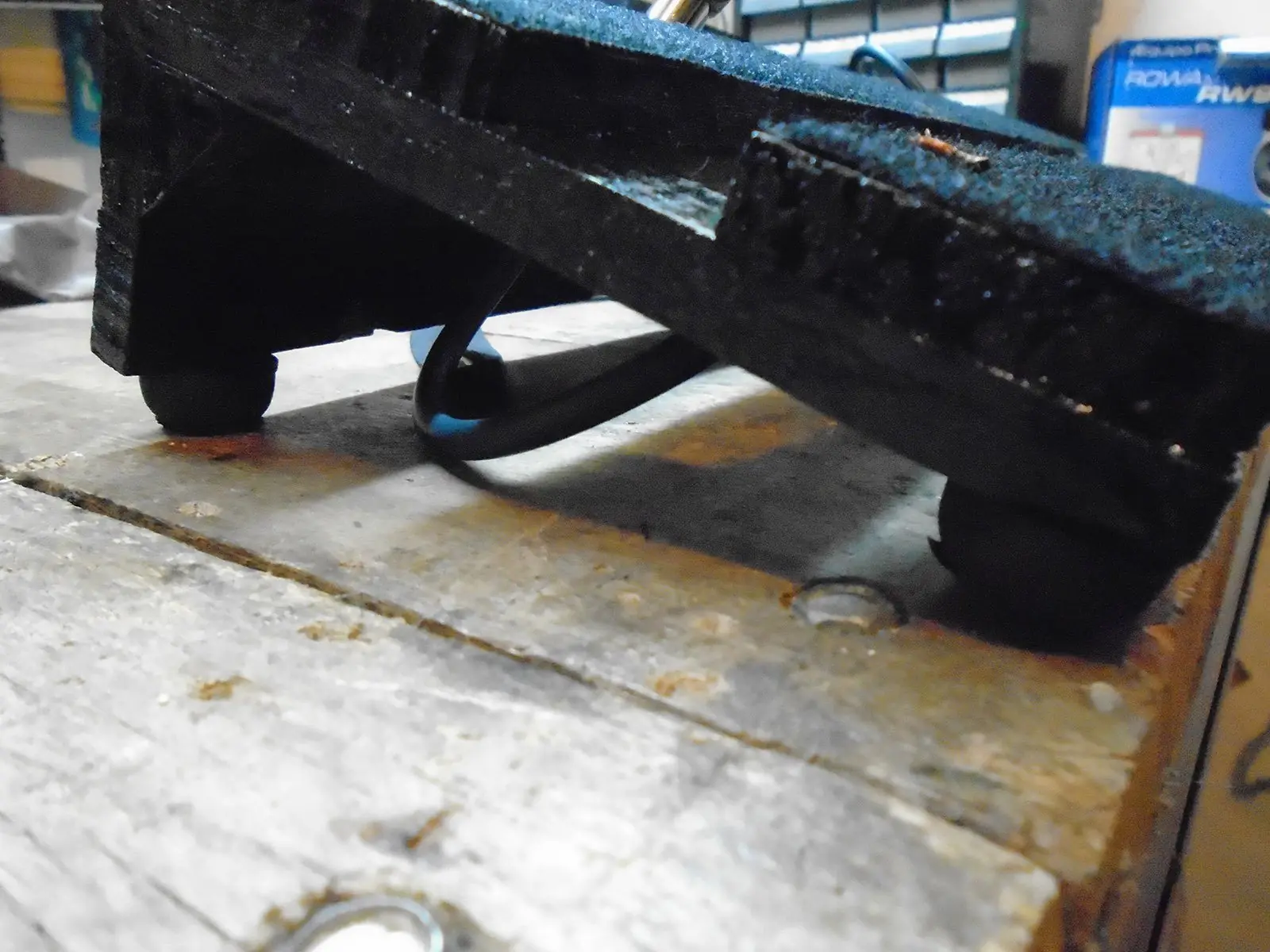

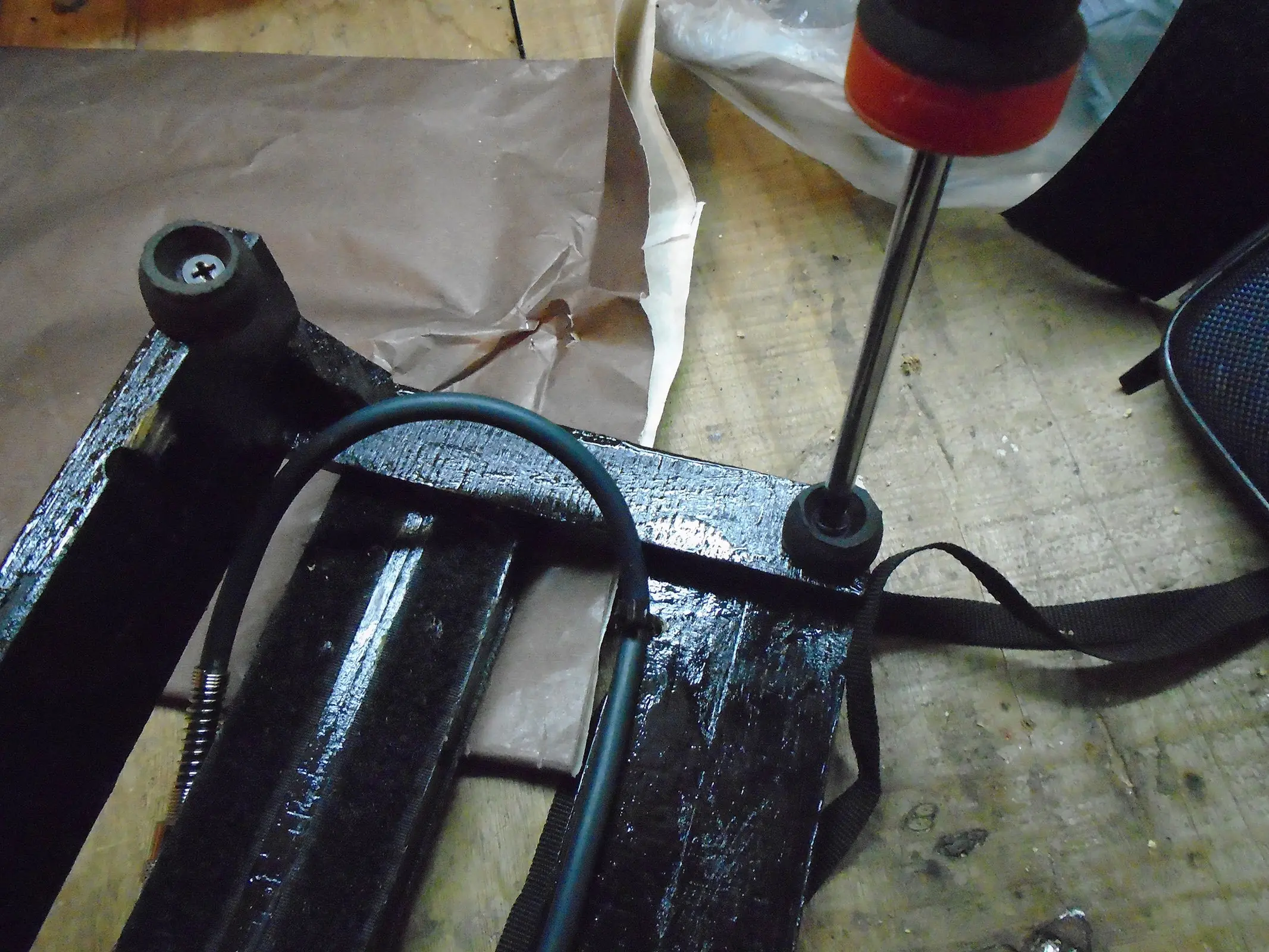

Atornillar las patas. Yo use topecitos de goma. También podría haber pegado algún pedacito de cualquier goma (goma eva por ejemplo), algo que sirva para que no se resbale.

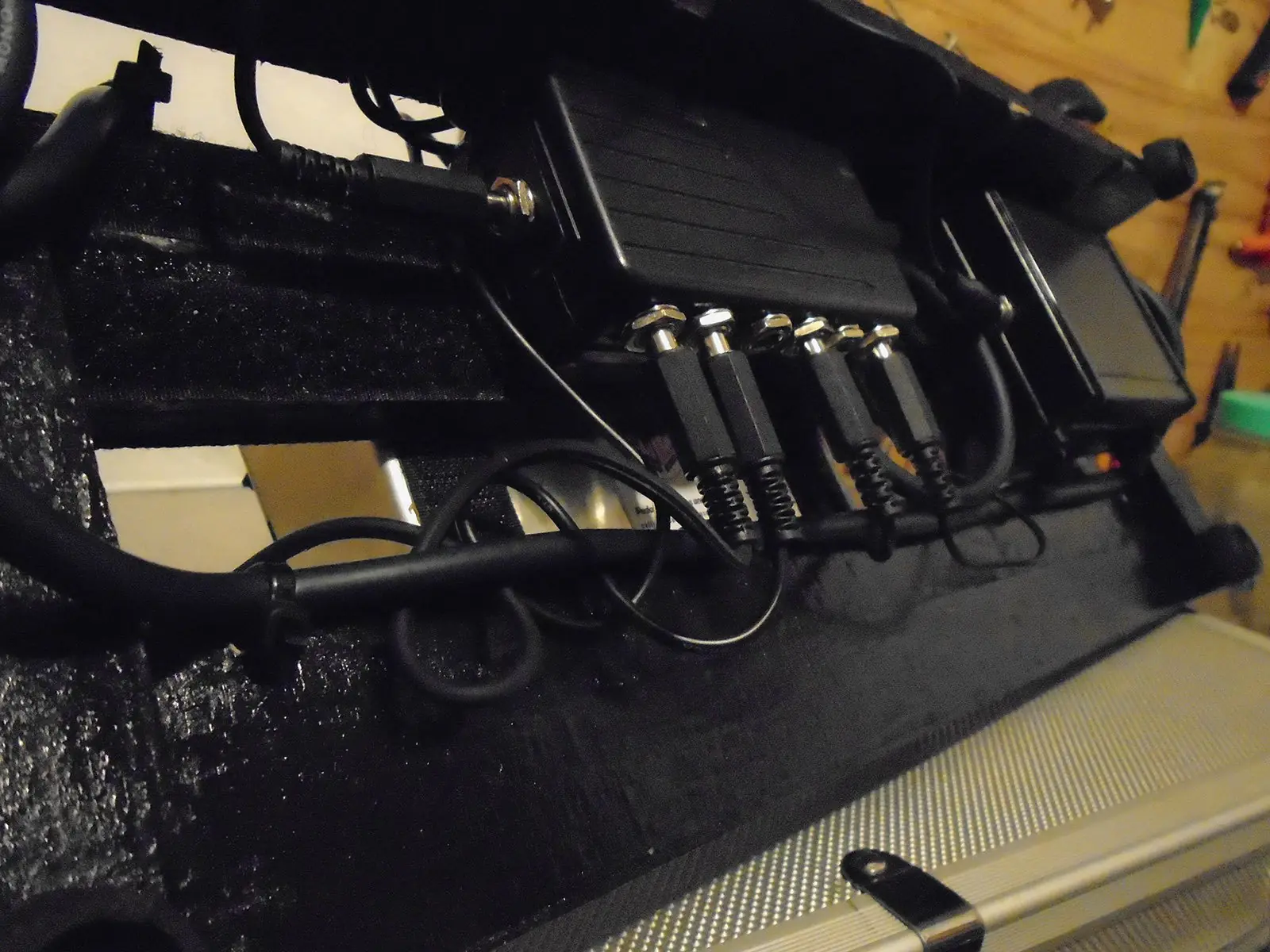

Hacer algunos cables interpedales

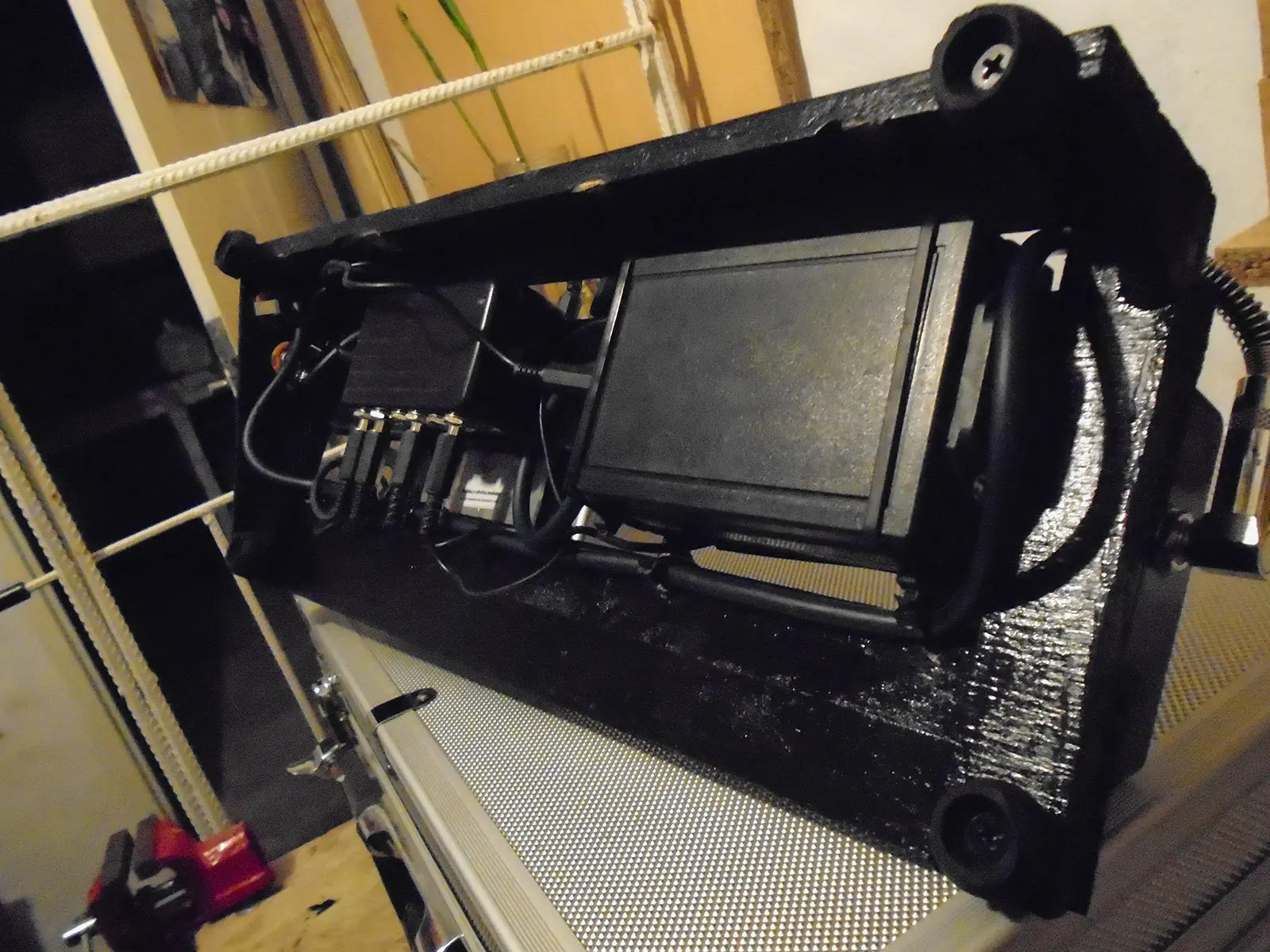

Algunas fotos de abajo, de la fuente

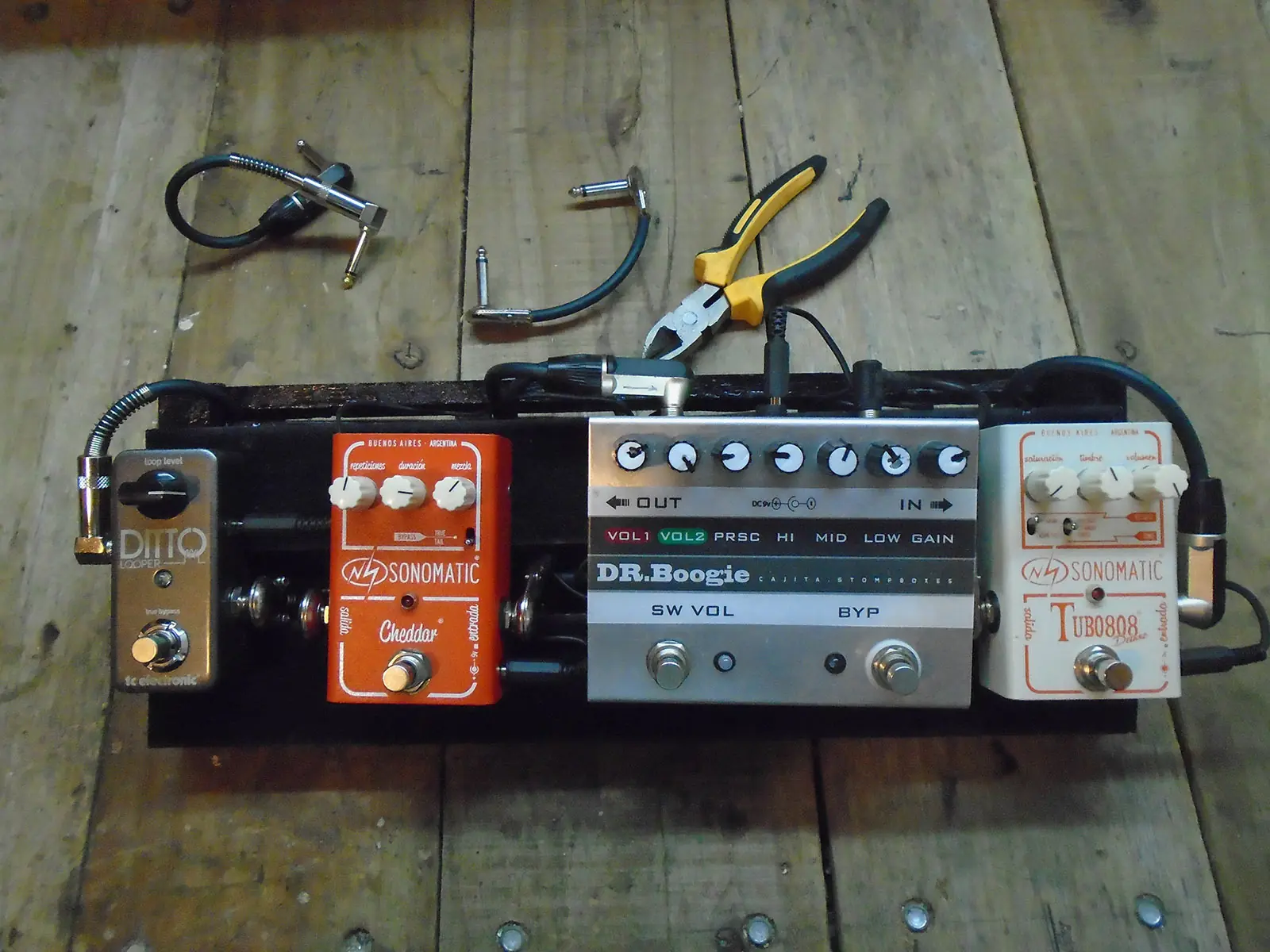

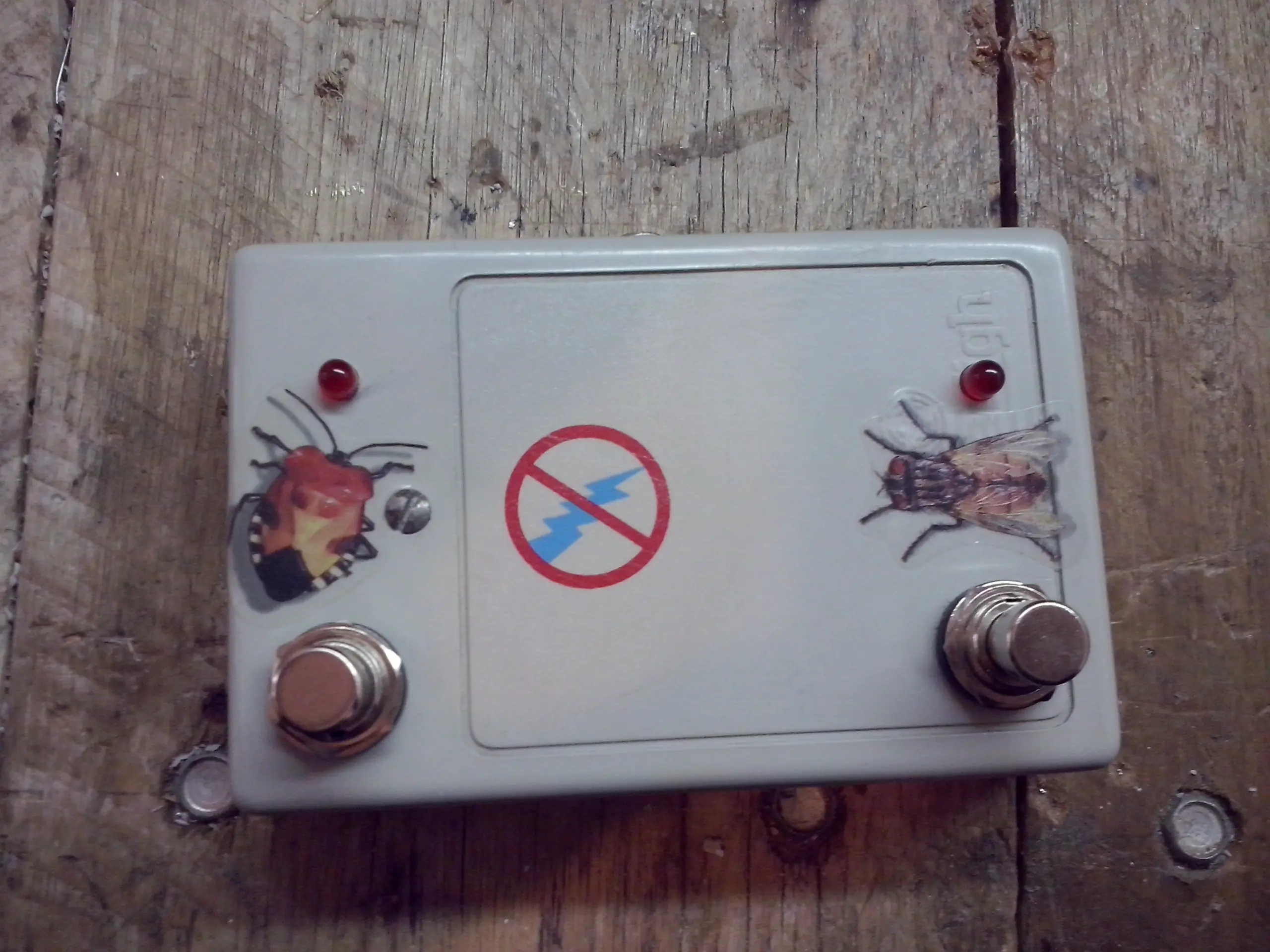

Lista con algunos pedalitos
Prueba..
funciona!!
la cadena es: - guiarra - tubo808 - dr. boogie - cheddar - ditto looper - ampli -
Gracias por visitar mi post tutorial DIY NSR: Hazlo tu mismo, no seas ratón.
..un espacio para arreglar, romper y mantener entretenido a cualquier taringuero oseoso.
