En ocasiones es necesario contar con una fuente de poder para nuestro laboratorio.
En esta ocasión construí una fuente de poder simétrica variable que soporta altas corrientes gracias al uso de 2 transistores de potencia, el diseño de la fuente está basada en los reguladores LM317 y LM337.
La fuente entrega un máximo de corriente de 5 amperes, tanto para la parte positiva como negativa.
El voltaje máximo recomendado es de 40 volts DC, es lo máximo que soportan los reguladores LM317, LM337, mi recomendación es usar un voltaje muy por debajo del límite (30v – 35v rectificados y filtrados).
Placa para circuito impreso (Baquelita, FR4, Perforada, etc.).
2 terminales para circuito impreso (Terminal Block) de 3 vías.
Puente de diodos de 6 amperes (200v, 400v, 600v, 800v), en línea o cuadrado.
2 capacitores 4700uF/50 volts.
2 capacitores 10uF/50 volts.
2 capacitores 1uF/50 volts.
2 capacitores de poliéster 0.1uF/100 volts.
4 diodos 1N4002, 1N4003, 1N4004, etc.
2 resistencias 220 Ω.
2 resistencias 1.8k Ω.
2 resistencias 1 Ω / 1 w.
Regulador de voltaje positivo LM317
Regulador de voltaje negativo LM337
Transistor de potencia TIP 35C
Transistor de potencia TIP 36C
2 led (rojo, verde).
2 potenciómetros lineales 5k ohm.
El esquemático y el PCB lo diseñe en Diptrace, es una buena herramienta para diseñar nuestros propios diagramas y circuitos impresos.
El circuito impreso lo realicé por el método de la plancha, que es transferir tóner en la placa de baquelita o FR4.
El diseño del PCB lo imprimí en una hoja de papel couche delgada, pueden usar el papel de su preferencia.
La fuente me dio excelentes resultados.
Más información:
www.classcblog.wordpress.com
En esta ocasión construí una fuente de poder simétrica variable que soporta altas corrientes gracias al uso de 2 transistores de potencia, el diseño de la fuente está basada en los reguladores LM317 y LM337.
La fuente entrega un máximo de corriente de 5 amperes, tanto para la parte positiva como negativa.
El voltaje máximo recomendado es de 40 volts DC, es lo máximo que soportan los reguladores LM317, LM337, mi recomendación es usar un voltaje muy por debajo del límite (30v – 35v rectificados y filtrados).
Material
Placa para circuito impreso (Baquelita, FR4, Perforada, etc.).
2 terminales para circuito impreso (Terminal Block) de 3 vías.
Puente de diodos de 6 amperes (200v, 400v, 600v, 800v), en línea o cuadrado.
2 capacitores 4700uF/50 volts.
2 capacitores 10uF/50 volts.
2 capacitores 1uF/50 volts.
2 capacitores de poliéster 0.1uF/100 volts.
4 diodos 1N4002, 1N4003, 1N4004, etc.
2 resistencias 220 Ω.
2 resistencias 1.8k Ω.
2 resistencias 1 Ω / 1 w.
Regulador de voltaje positivo LM317
Regulador de voltaje negativo LM337
Transistor de potencia TIP 35C
Transistor de potencia TIP 36C
2 led (rojo, verde).
2 potenciómetros lineales 5k ohm.
Esquemático, PCB

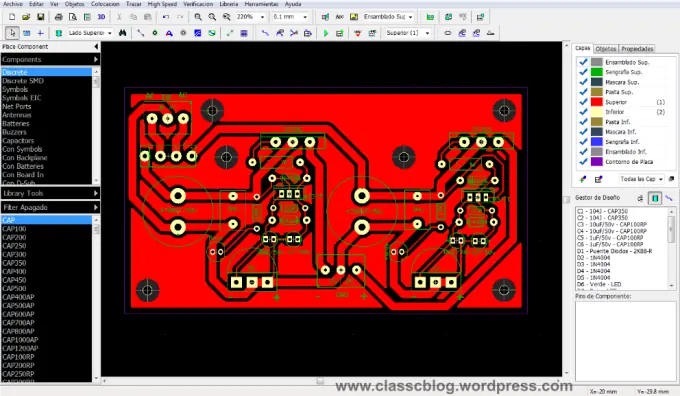

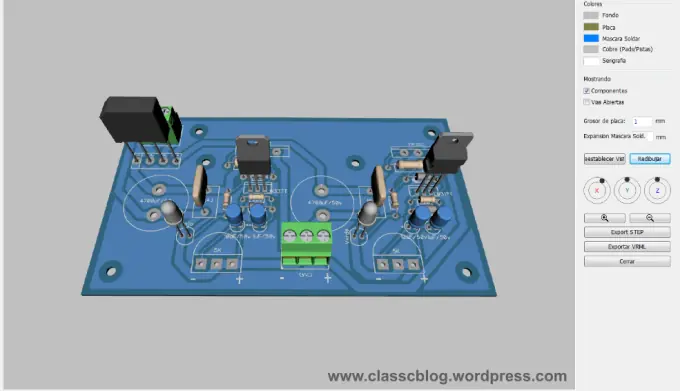

El esquemático y el PCB lo diseñe en Diptrace, es una buena herramienta para diseñar nuestros propios diagramas y circuitos impresos.
Diseño

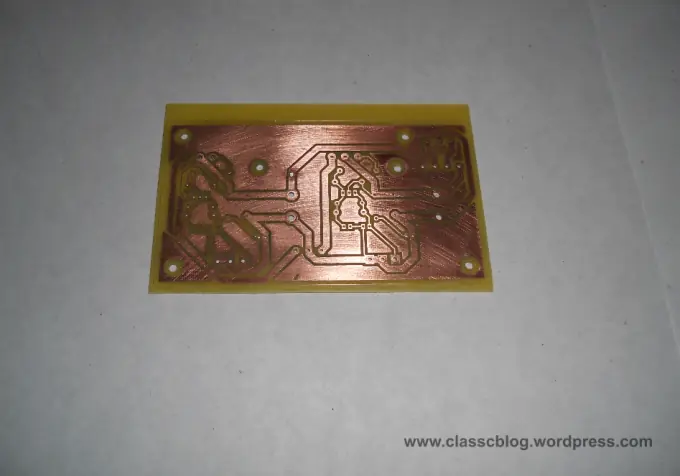

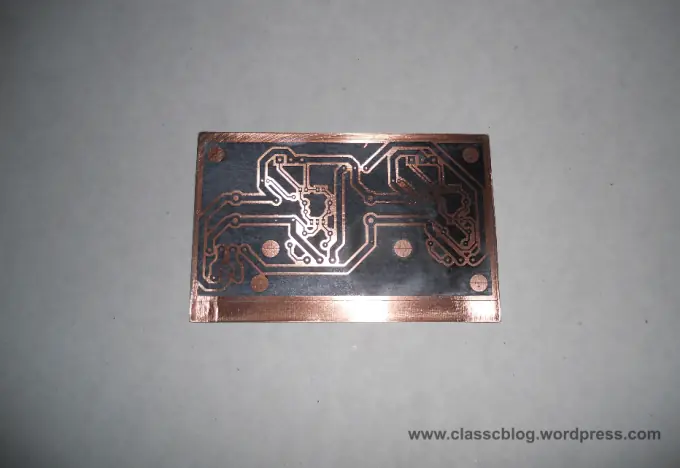

El circuito impreso lo realicé por el método de la plancha, que es transferir tóner en la placa de baquelita o FR4.
El diseño del PCB lo imprimí en una hoja de papel couche delgada, pueden usar el papel de su preferencia.

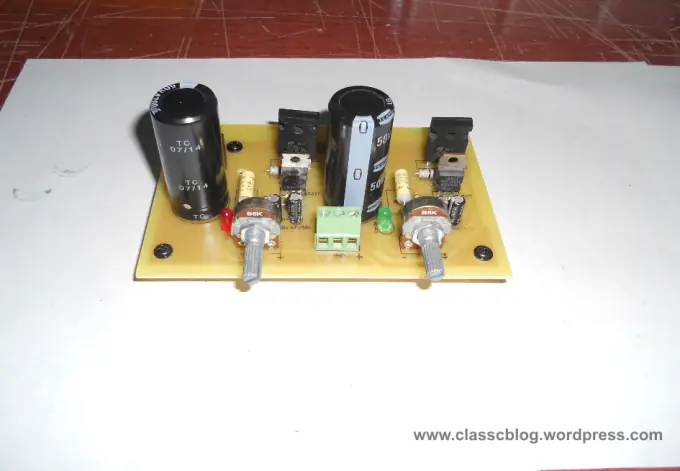

La fuente me dio excelentes resultados.
