Hola…
Espero que la siguiente información sea útil.
Explicaré brevemente el diseño y construcción de un nuevo control de temperatura para cautín, el diseño controla la corriente alterna AC mediante modulación por ancho de pulso (PWM), el fin de utilizar PWM es hacer que el control por fase de la corriente alterna sea mas eficiente y abarque el 100% de la señal.
-LM358
-MOC 3011
-Triac BTA16 (400v-800v)
-Transformador con dos derivaciones 9v y 15v AC
-Diodos rectificadores de proposito general (1N4003)
-Transistores de proposito general (BC547)
-Regulador 9V (L7809CV)
El diagrama es muy fácil de armar y muy básico.
El diseño del PCB fue laborioso pero funcional al 100%

Después de armar y comprobar los resultados fueron los siguientes:

Forma de onda del PWM.

Forma de onda de la señal senoidal AC por control por fase.

Utilicé un foco de 60w para hacer las debidas pruebas, ya que es más fácil notar los cambios de la señal senoidal y comprobar el funcionamiento del circuito impreso...
Es una pequeña información que comparto en Taringa.... El post original y completo lo pueden encontrar en :
Gracias por visitar el post y cualquier duda con gusto la resolveré....
Espero que la siguiente información sea útil.
Explicaré brevemente el diseño y construcción de un nuevo control de temperatura para cautín, el diseño controla la corriente alterna AC mediante modulación por ancho de pulso (PWM), el fin de utilizar PWM es hacer que el control por fase de la corriente alterna sea mas eficiente y abarque el 100% de la señal.
Material
-LM358
-MOC 3011
-Triac BTA16 (400v-800v)
-Transformador con dos derivaciones 9v y 15v AC
-Diodos rectificadores de proposito general (1N4003)
-Transistores de proposito general (BC547)
-Regulador 9V (L7809CV)

Esquematico
El diagrama es muy fácil de armar y muy básico.

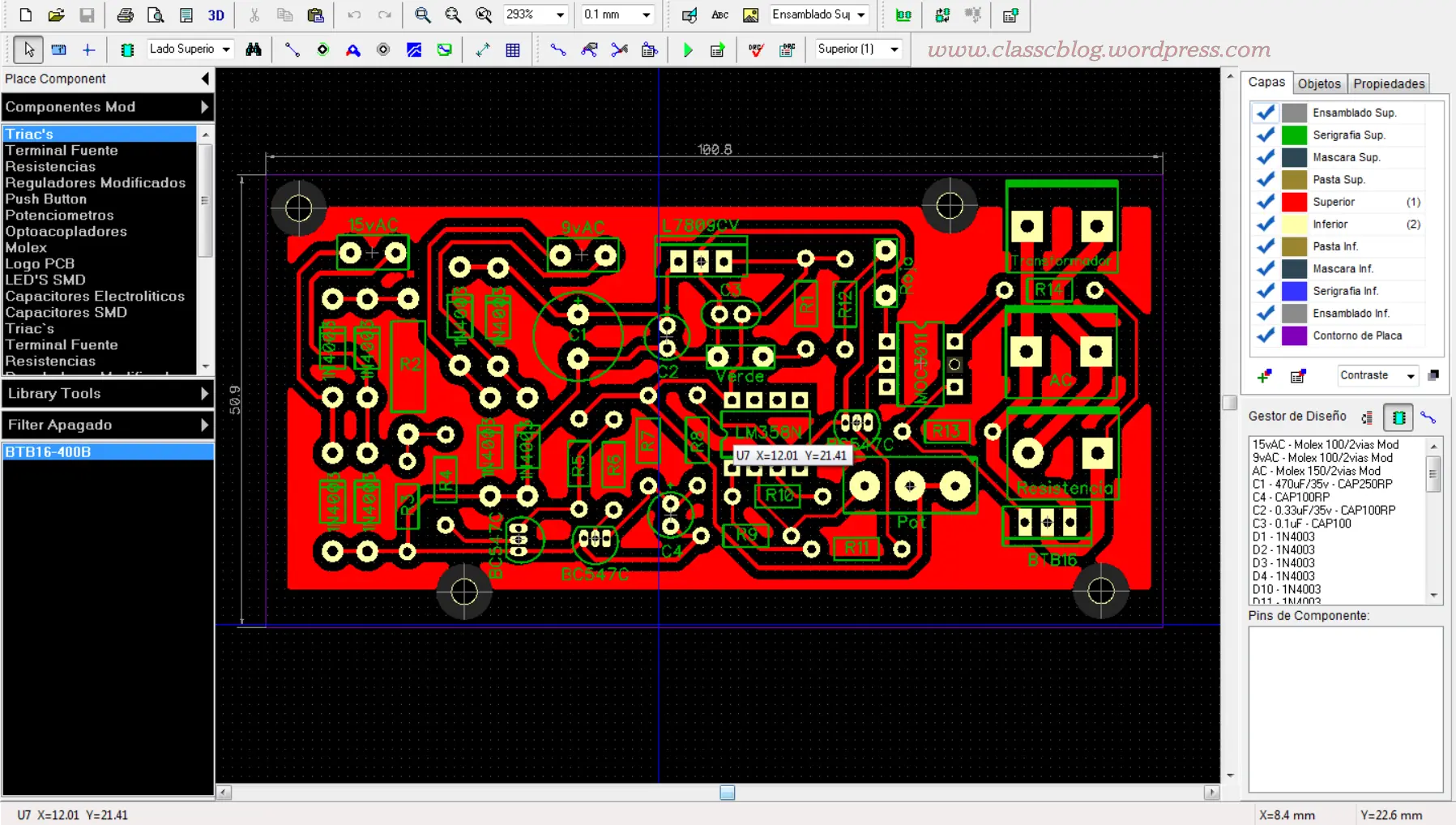

PCB
El diseño del PCB fue laborioso pero funcional al 100%

Resultados
Después de armar y comprobar los resultados fueron los siguientes:

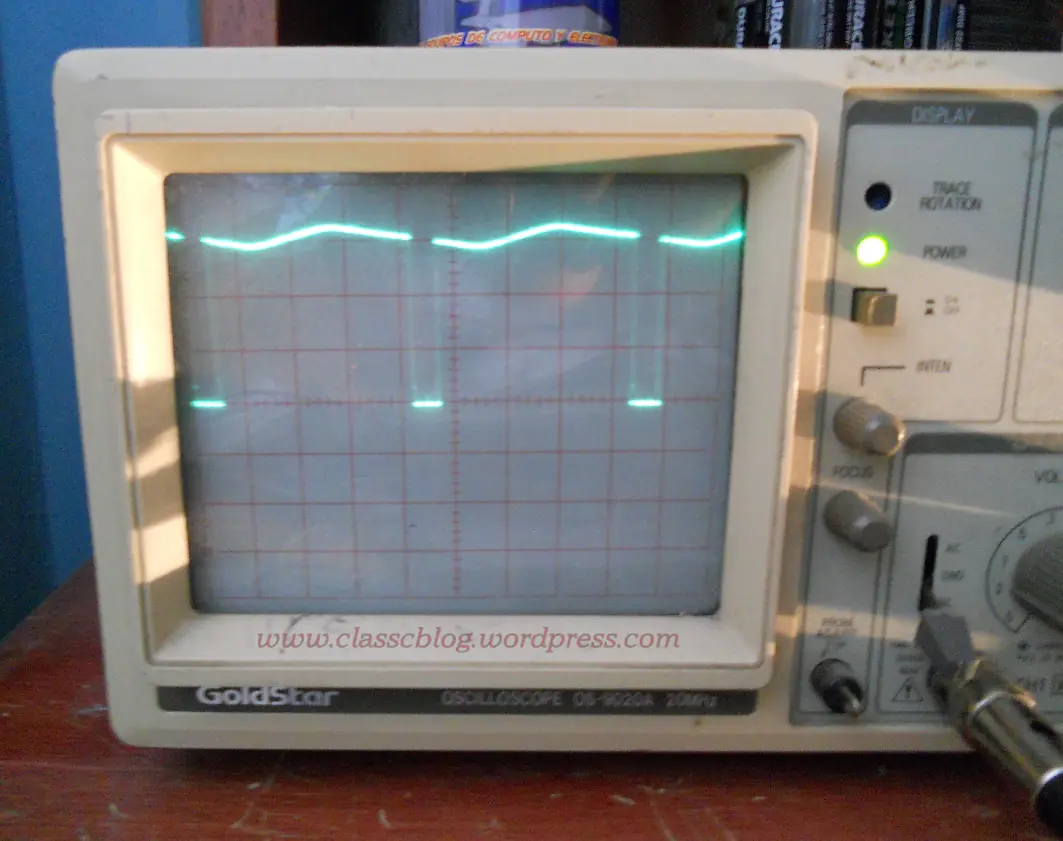

Forma de onda del PWM.

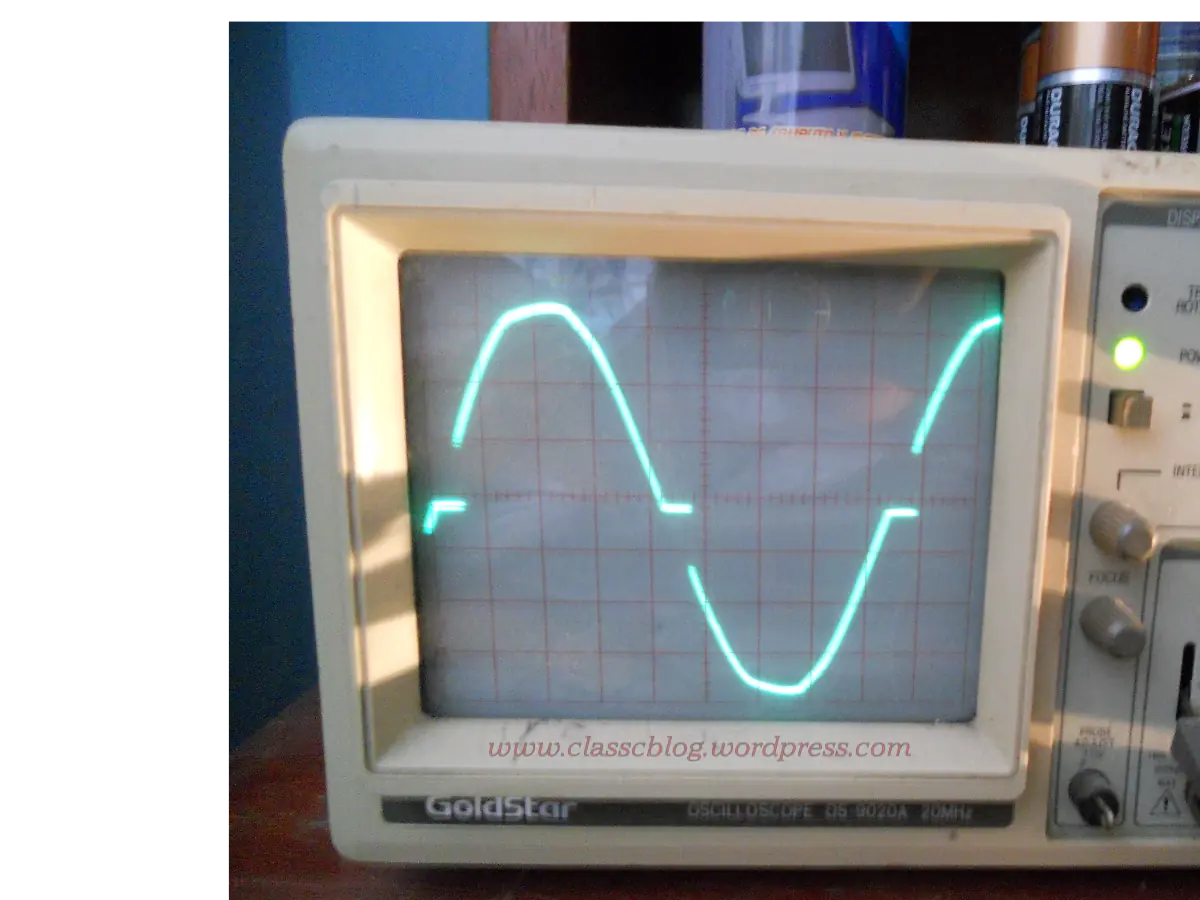

Forma de onda de la señal senoidal AC por control por fase.

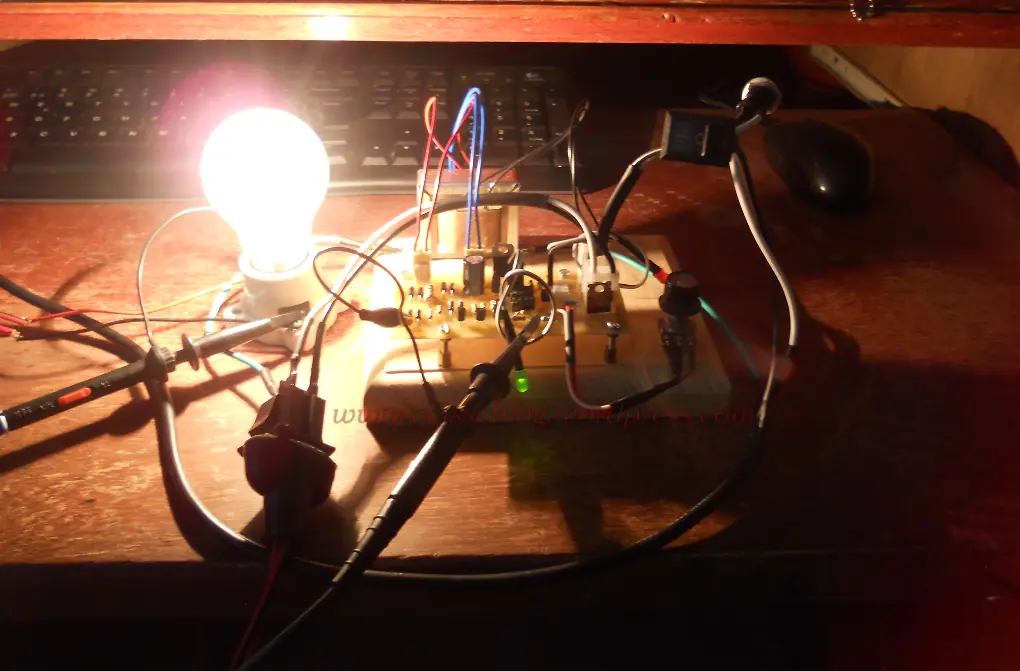

Utilicé un foco de 60w para hacer las debidas pruebas, ya que es más fácil notar los cambios de la señal senoidal y comprobar el funcionamiento del circuito impreso...
Es una pequeña información que comparto en Taringa.... El post original y completo lo pueden encontrar en :
Gracias por visitar el post y cualquier duda con gusto la resolveré....
