Hace un tiempo entre en un top post creado por australopitecusentanga titulado Nosabes como funciona? pasa!! y mirando me llamo mucho la atencion el gif del funcionamiento de un motor radial
Motores radiales: Los motores radiales se utilizan en los aviones, que poseen una hélice unida al eje que provee energía para producir el empuje necesario para mover el avión, como se muestra a continuación:
y yo soy mecanico y en mi vida avia visto semejante motor el funcionamiento que tenia era muy simple pero nunca lo habia visto funcionando asi que buscando encontre esta info sobre el motor radial espero que os guste tanto como a mi.
Funcionamiento
En este motor los pistones van conectados por un mecanismo de biela - manivela, distinto de los motores en línea. Uno de los pistones está conectado a una biela más grande que las demás, llamada biela principal, que a su vez está conectada directamente con el cigüeñal. Los otros pistones están conectados a bielas más pequeñas que están conectadas a la biela principal o biela maestra. Al conjunto de pistones, biela maestra y bielas secundarias se le conoce como estrella. El número de pistones de una estrella es generalmente impar, pues así el orden de encendido minimiza las vibraciones.
En los años 1930 se inició un debate técnico para ver cual de los tipos de motores, radial, en línea o en V, era mejor. Por su parte el radial presenta una gran relación potencia/peso, sencillez de funcionamiento, alta potencia y torsión superior a las otras dos disposiciones. Sin embargo el motor en línea o en V, puede ser fabricado con menor o igual cilindrada que un motor radial, y sus prestaciones sólo quedan en desventaja por su sistema de enfriamiento. Por esta razón el debate sólo se resolvió en el transcurso del tiempo, demostrando que sin importar la disposición el mejor motor es aquel que suple las necesidades por las cuales fue escogido. Los tres tipos de disposición fueron reemplazados progresivamente con la masificación de los motores de cilindros horizontalmente opuestos (enfriados por aire) y la aparición de los motores a reacción.
El motor radial fue más popular en gran parte debido a su sencillez, y muchas armadas lo usaron por su fiabilidad (sobre todo para vuelos sobre grandes superficies desérticas o sobre agua) y por su bajo peso (uso en portaaviones). Aunque los motores en línea ofrezcan un área frontal más pequeña que radial, requieren un sistema de refrigeración que se traduce en más peso y complejidad, y además generalmente son más vulnerables en combate. Algunos aviones caza de la segunda guerra mundial, como el Supermarine Spitfire o el Messerschmitt Bf-109 utilizaron motores en V, buscando una línea aerodinámica más fina, en cambio la Armada de los Estados Unidos utilizó para casi todos sus aviones el motor radial.
En los años 1930 se inició un debate técnico para ver cual de los tipos de motores, radial, en línea o en V, era mejor. Por su parte el radial presenta una gran relación potencia/peso, sencillez de funcionamiento, alta potencia y torsión superior a las otras dos disposiciones. Sin embargo el motor en línea o en V, puede ser fabricado con menor o igual cilindrada que un motor radial, y sus prestaciones sólo quedan en desventaja por su sistema de enfriamiento. Por esta razón el debate sólo se resolvió en el transcurso del tiempo, demostrando que sin importar la disposición el mejor motor es aquel que suple las necesidades por las cuales fue escogido. Los tres tipos de disposición fueron reemplazados progresivamente con la masificación de los motores de cilindros horizontalmente opuestos (enfriados por aire) y la aparición de los motores a reacción.
El motor radial fue más popular en gran parte debido a su sencillez, y muchas armadas lo usaron por su fiabilidad (sobre todo para vuelos sobre grandes superficies desérticas o sobre agua) y por su bajo peso (uso en portaaviones). Aunque los motores en línea ofrezcan un área frontal más pequeña que radial, requieren un sistema de refrigeración que se traduce en más peso y complejidad, y además generalmente son más vulnerables en combate. Algunos aviones caza de la segunda guerra mundial, como el Supermarine Spitfire o el Messerschmitt Bf-109 utilizaron motores en V, buscando una línea aerodinámica más fina, en cambio la Armada de los Estados Unidos utilizó para casi todos sus aviones el motor radial.
Historia
La idea de los motores radiales surge a finales de los años 1920 después de la Primera Guerra Mundial, durante la cual los aviones estaban propulsados por motores rotativos. De cierta manera, estos motores tenían una disposición radial, ya que sus cilindros se ubicaban en torno a una parte central y estaban enfriados por aire; sin embargo son rotativos porque los cilindros giran alrededor de un cigüeñal, lo cual favorece su enfriamiento pero disminuye enormemente su fiabilidad. Durante ésta época es común ver que alguien encendía el motor de un avión girando la hélice, ya que a diferencia de un motor en línea o en V que necesitan de un arranque para mover los componentes e iniciar su ciclo operativo, al mover la hélice de un motor rotativo se está moviendo todo el sistema.
Dada la tecnología de la época, era difícil la concepción de motores livianos y eficientes. Los motores rotativos tenían frecuentemente fallos de sobrecalentamiento, ya que debían funcionar a máxima potencia todo el tiempo, disminuyendo drásticamente su durabilidad y fiabilidad. El único medio de control que existía era apagar en ocasiones y luego encenderlo durante el vuelo. Presentaban por ello graves averías como fatales fugas de aceite, temperaturas superiores a los 350ºC, y en consecuencia los aviones se incendiaban, incinerando a los pilotos u obligándolos a lanzarse al vacío (sin paracaídas, ya que aparecería varios años más tarde). Este tipo de sucesos cobró muchas vidas.
Fue entonces cuando la Armada de los Estados Unidos estableció los parámetros que regirían a los motores enfriados por aire, cuando sus investigaciones mostraron que aproximadamente un 20% de los fallos en los motores se debía al sistema de enfriamiento líquido y que además esto reduce notoriamente la relación peso/potencia. Los parámetros que publicó la Armada estadounidense para el desarrollo de estos motores fueron los siguientes:
Dada la tecnología de la época, era difícil la concepción de motores livianos y eficientes. Los motores rotativos tenían frecuentemente fallos de sobrecalentamiento, ya que debían funcionar a máxima potencia todo el tiempo, disminuyendo drásticamente su durabilidad y fiabilidad. El único medio de control que existía era apagar en ocasiones y luego encenderlo durante el vuelo. Presentaban por ello graves averías como fatales fugas de aceite, temperaturas superiores a los 350ºC, y en consecuencia los aviones se incendiaban, incinerando a los pilotos u obligándolos a lanzarse al vacío (sin paracaídas, ya que aparecería varios años más tarde). Este tipo de sucesos cobró muchas vidas.
Fue entonces cuando la Armada de los Estados Unidos estableció los parámetros que regirían a los motores enfriados por aire, cuando sus investigaciones mostraron que aproximadamente un 20% de los fallos en los motores se debía al sistema de enfriamiento líquido y que además esto reduce notoriamente la relación peso/potencia. Los parámetros que publicó la Armada estadounidense para el desarrollo de estos motores fueron los siguientes:
Menor peso por caballo de potencia producido por el motor.
Alta eficiencia de combustible.
La máxima fiabilidad posible.
La máxima durabilidad.
Mantenimiento más fácil posible.
Bajo costo.
Facilidad para ser producido en masa.
Esta lista de requerimientos favorecía la producción de un motor enfriado por aire, pero parecía que nada satisfacía completamente estas exigencias. La Armada de los Estados Unidos intentó en vano convencer a los fabricantes de desarrollar motores enfriados por aire. Finalmente, avalaron un contrato experimental a la Aero-Engine Corporation de Charles Lawrance para el desarrollo de un motor radial de nueve cilindros usando un diseño previo de un radial de tres cilindros hecho por Lawrance.
De esta manera nace el J-1, producido por Charles Lawrance bajo contrato con la Armada estadounidense. Posteriormente la compañía de aviación Wright compró la empresa de Lawrance y lo contrató como Ingeniero en Jefe, debido a su trabajo prometedor. De esta manera el motor radial Wright Whirlwind J-5 estuvo disponible en 1925.
Ese mismo año, tres ingenieros de la Wright, incluyendo a Frederick Rentschler, comenzaron a desarrollar su propio diseño de motor radial en una reciente división de una fábrica de herramientas que pronto cedería su nombre a la historia de la aviación: Pratt & Whitney. El primer motor, el R-1340 Wasp fue finalizado en vísperas de la Navidad de 1925 y el año siguiente obtuvo importantes pedidos de la Armada de los Estados Unidos, dando pasos que la convertirían en la mayor fabricante de motores de aviación de la historia.
Ambas compañías contaron con una importante influencia en la historia de la aviación, cargada por entonces de múltiples cambios culturales como el transporte de correo y pasajeros, las exhibiciones aéreas y los récords de los grandes pioneros de la aviación. Fue así como un Wright Whirlwind propulsó a Richard Byrd en su viaje de ida y regreso al Polo Norte, al Wright Bellanca WB-2 que batió el récord de economía de combustible al volar 51 horas sin repostar, con lo cual este motor se convirtió en ideal para batir marcas; el aviador Charles Lindbergh, al no poder comprar un Wright Bellanca, emprendió su famoso cruce del Átlántico en 1927 a bordo del célebre Ryan "Spirit of Saint Louis NYP" (NYP: New York to Paris), propulsado también por un Wright Whirlwind J-5. Esta compañía estuvo a la cabeza del desarrollo de los motores radiales, aportando innovaciones importantes que permitían aumentar la potencia, reducir vibraciones e incrementar su eficiencia.

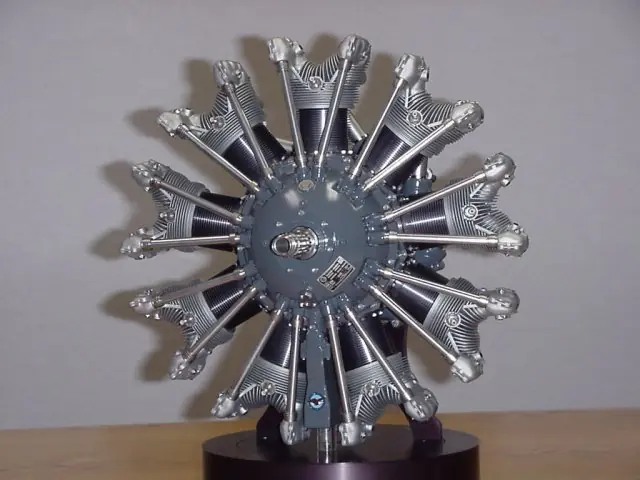

Sin embargo Pratt & Whitney no se quedó atrás: su motor R-1340 Wasp dio inicio a la masificación de la producción de motores radiales desde su aparición, y junto con el posterior R-1680 Hornet (que perdería su éxito rápidamente) marcaron un hito en la aviación. Con el Wasp sucedieron hechos interesantes, como el primer vuelo trasatlántico hecho por una mujer, la aviadora Amelia Earhart, y fue el motor escogido para propulsar el conocido Lockheed Vega de la piloto, así como su Lockheed L-10 Electra. Pratt & Whitney también es responsable de la creación del motor más vendido de todos los tiempos, el R-1830 Twin Wasp de doble biela maestra y 14 cilindros, que entre muchos aviones célebres propulsa al Douglas DC-3. La variedad de plantas motrices construida por P&W hicieron que ésta compañía y sus productos llegaran a todo tipo de aeronaves durante algo más de treinta y cinco años, y su producción cesó en 1960 con la llegada del motor a reacción.
De esta manera nace el J-1, producido por Charles Lawrance bajo contrato con la Armada estadounidense. Posteriormente la compañía de aviación Wright compró la empresa de Lawrance y lo contrató como Ingeniero en Jefe, debido a su trabajo prometedor. De esta manera el motor radial Wright Whirlwind J-5 estuvo disponible en 1925.
Ese mismo año, tres ingenieros de la Wright, incluyendo a Frederick Rentschler, comenzaron a desarrollar su propio diseño de motor radial en una reciente división de una fábrica de herramientas que pronto cedería su nombre a la historia de la aviación: Pratt & Whitney. El primer motor, el R-1340 Wasp fue finalizado en vísperas de la Navidad de 1925 y el año siguiente obtuvo importantes pedidos de la Armada de los Estados Unidos, dando pasos que la convertirían en la mayor fabricante de motores de aviación de la historia.
Ambas compañías contaron con una importante influencia en la historia de la aviación, cargada por entonces de múltiples cambios culturales como el transporte de correo y pasajeros, las exhibiciones aéreas y los récords de los grandes pioneros de la aviación. Fue así como un Wright Whirlwind propulsó a Richard Byrd en su viaje de ida y regreso al Polo Norte, al Wright Bellanca WB-2 que batió el récord de economía de combustible al volar 51 horas sin repostar, con lo cual este motor se convirtió en ideal para batir marcas; el aviador Charles Lindbergh, al no poder comprar un Wright Bellanca, emprendió su famoso cruce del Átlántico en 1927 a bordo del célebre Ryan "Spirit of Saint Louis NYP" (NYP: New York to Paris), propulsado también por un Wright Whirlwind J-5. Esta compañía estuvo a la cabeza del desarrollo de los motores radiales, aportando innovaciones importantes que permitían aumentar la potencia, reducir vibraciones e incrementar su eficiencia.
Sin embargo Pratt & Whitney no se quedó atrás: su motor R-1340 Wasp dio inicio a la masificación de la producción de motores radiales desde su aparición, y junto con el posterior R-1680 Hornet (que perdería su éxito rápidamente) marcaron un hito en la aviación. Con el Wasp sucedieron hechos interesantes, como el primer vuelo trasatlántico hecho por una mujer, la aviadora Amelia Earhart, y fue el motor escogido para propulsar el conocido Lockheed Vega de la piloto, así como su Lockheed L-10 Electra. Pratt & Whitney también es responsable de la creación del motor más vendido de todos los tiempos, el R-1830 Twin Wasp de doble biela maestra y 14 cilindros, que entre muchos aviones célebres propulsa al Douglas DC-3. La variedad de plantas motrices construida por P&W hicieron que ésta compañía y sus productos llegaran a todo tipo de aeronaves durante algo más de treinta y cinco años, y su producción cesó en 1960 con la llegada del motor a reacción.

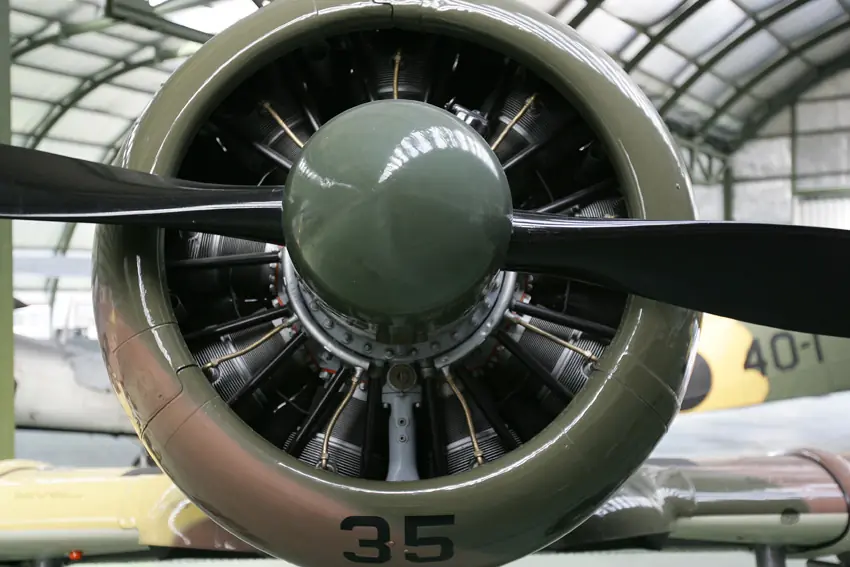

Algunos ejemplos de vehiculos con motor radial
Fabricación de un motor radial

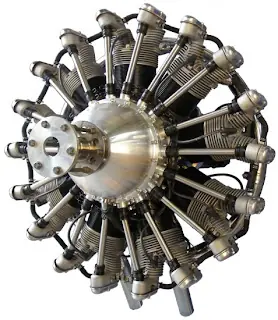

El R 3.600 es un motor radial de nueve cilindros construido por Rotec Ingeniería PTY LTD en Australia. Se inició su producción en 2005 como un desarrollo de los motores R 2.800 de 7 cilindros Rotec lanzados cinco años antes. Tanto este motor, como su hermano menor, se han utilizado con frecuencia en las réplicas de aviones de la Primera Guerra Mundial. Entre estos aviones se encuentran un triplano Fokker, un Sopwith Camel y un Nieuport 17.
A continuación se puede ver un video de la fabricación de este motor radial.
