Los productos Republic of Gamers de ASUS por lo general son extremos, muy capaces y con un diseño que con el tiempo se ha hecho popular por todo el mundo. Bajando hacia los reinos del APU, la plataforma FM2+ se convierte en una opción bastante seria para una plataforma popular. Aquí empezamos la revisión de la placa madre ASUS Crossblade Ranger, la Tope de linea para FM2+.
La Crossblade Ranger es la primera placa AMD ROG diseñada para FM2+, el socket que utiliza el chipset A88X. La Crossblade Ranger tiene muchas de las características que hemos encontrado en placas ROG de la plataforma Intel. Con eso en mente, la plataforma FM2+ con A88X es una elección interesante para un sistema gaming económico; acompañandola con un Athlon X4 860K y una GPU discreta como una R9 280X no tendrás ningún problema para correr los últimos juegos a 1080p. O si aun prefieres, puede montarla con un APU y tener un sistema aun más económico y de buen rendimiento.
Sin nada mas que agregar, comenzamos a analizar esta nueva joya de ASUS.
ASUS Crossblade Ranger
Comenzamos con el frente de la caja. Esta nos informa que la Crossblade Ranger es de la serie ROG de ASUS algo que muchos esperabamos. De socket FM2+, chipset A88X, soporte CrossfireX y Ultra HD4K son algunas de las caracteristicas que se nos informa a primera vista.
En la parte posterior nos encontramos con la información técnica de la placa madre, una gráfica del panel trasero de conectividad y otras tecnologías soportadas. En la parte superior nos encontramos con cuatro características principales. Primero, SupremeFX, la tecnologia de ASUS para la mejora de audio. Luego GameFirst III, un conjunto de tecnologías para mejorar la experiencia Gamer. Continuamos con Keybot, el controlador integrado para convertir cualquier teclado USB en un potente teclado con soporte de macros entre otras características. Y finalmente, Sonic Radar II, el software de audio para controlar todo lo que escuchas y dices por el PC.

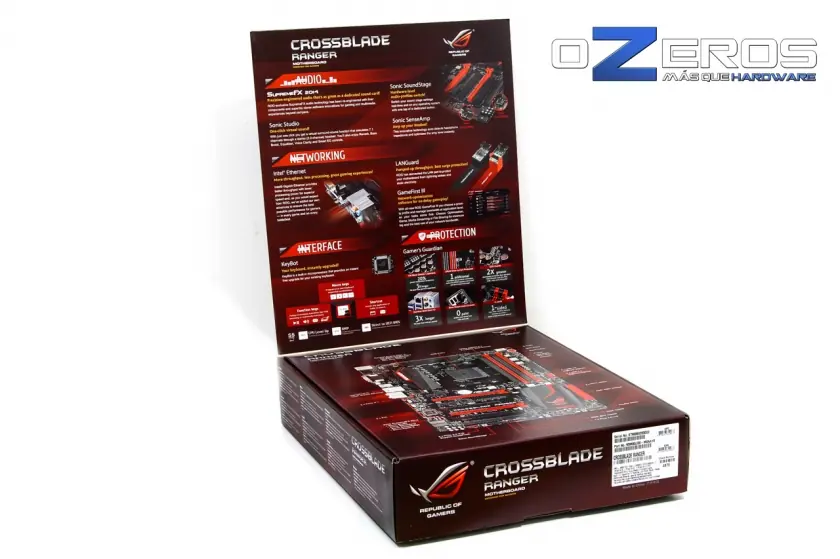

En la parte frontal de la caja nos encontramos con otro set de gráficas detallando las tecnologías mas importantes como el Audio SupremeFX, Intel Ethernet y protecciones extra.

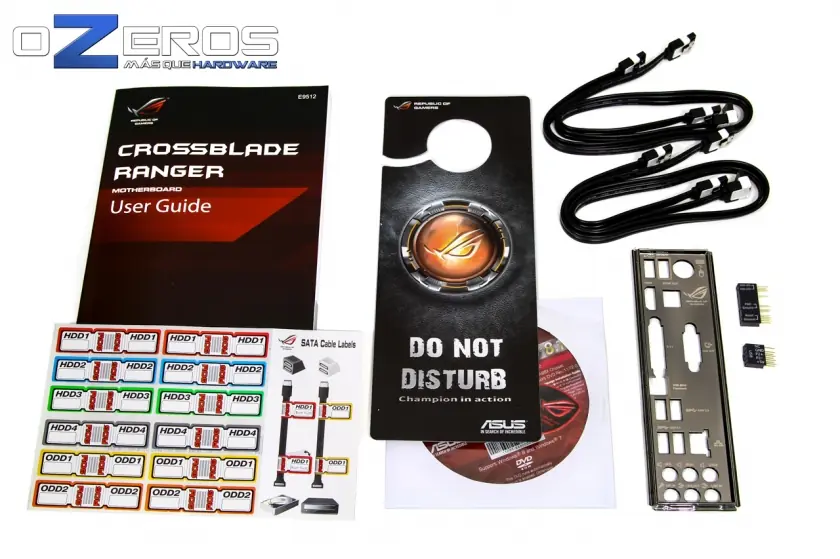

Su bundle es bastante decente. Contamos con la guia de usuario, una hoja con adhesivos para etiquetar nuestros cables SATA, un colgador para puerta, un DVD con drivers y utilidades, el logo “Republic of Gamers” para nuestro gabinete, el IO Shield para el panel posterior, dos Q-Connectors para el panel frontal y USB, y, finalmente cuatro cables SATA.

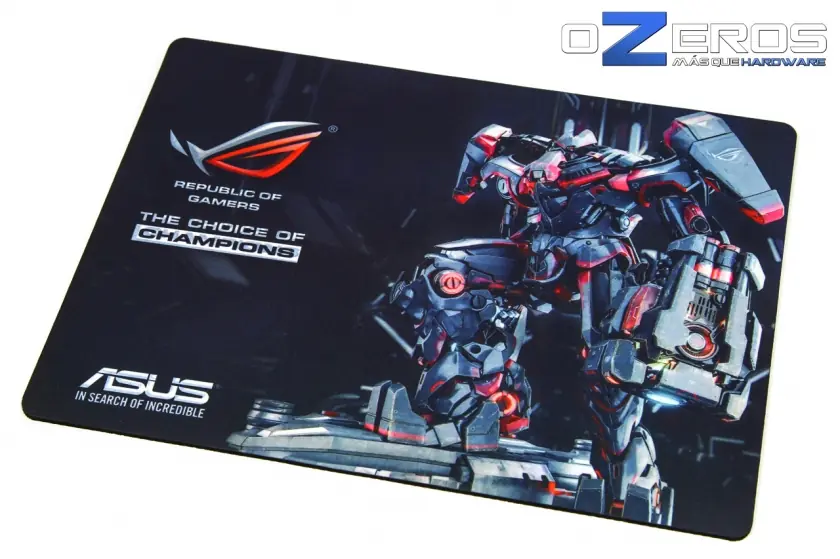

Ademas ASUS nos proporciona un hermoso Mouse PAD. Este es de espuma y su superficie de control es de estilo mixto. Sus medidas son 29.9cm de largo por 22.3cm de alto.

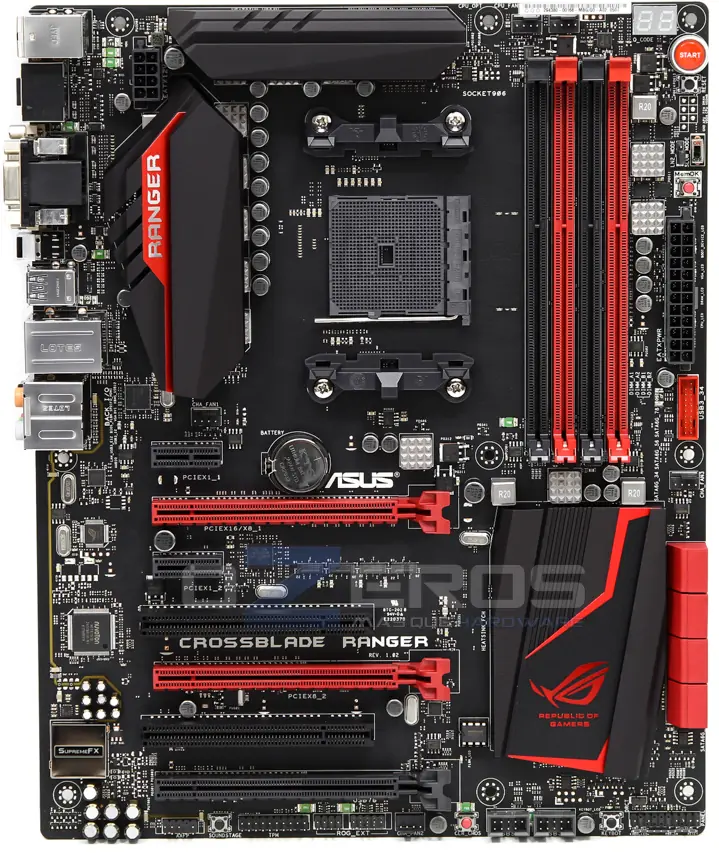

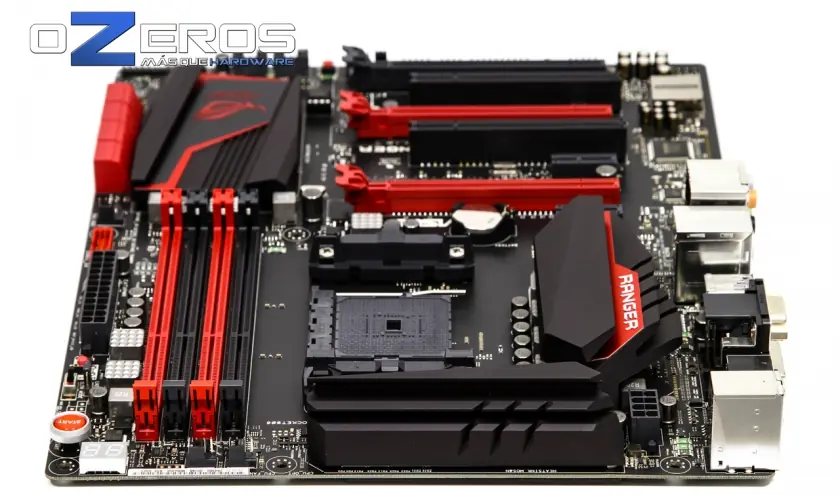

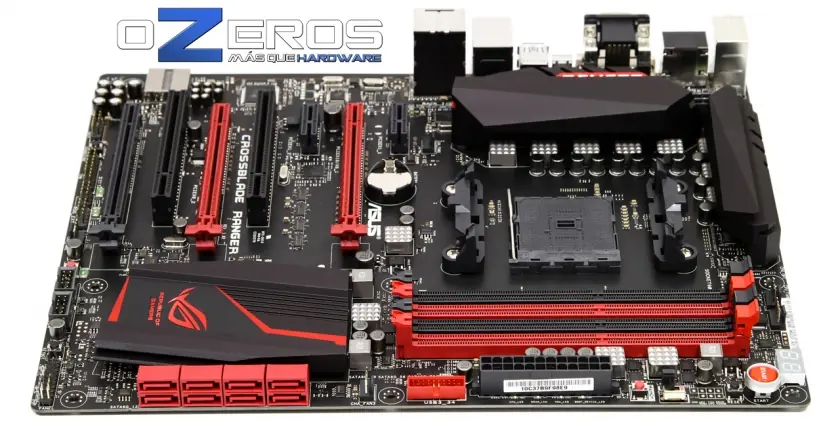

Y he aqui la Crossblade Ranger en su maxima expresión. Procedemos a revisarla en detalle.

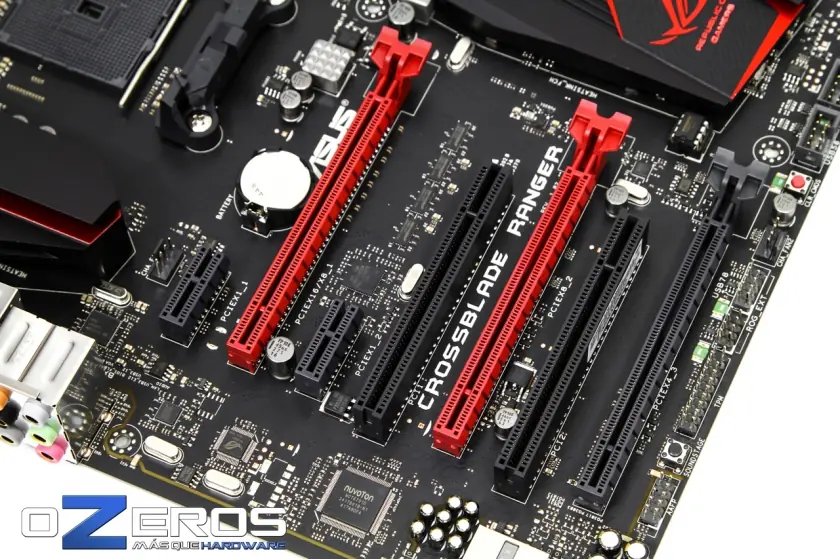

La ASUS Crossblade Ranger posee dos PCIe 3.0/2.0 x16 de color rojo los cuales funcionan en modo single a x16 y a x8/x8 cuando utilizamos configuraciones CrossfireX. Luego nos encontramos con un PCIe 2.0 x16 que funciona solamente a x4, dos PCIe 2.0 x1 y finalmente dos slots PCI. También podemos apreciar el sector de audio aislado de la placa madre para una mejor calidad de sonido.

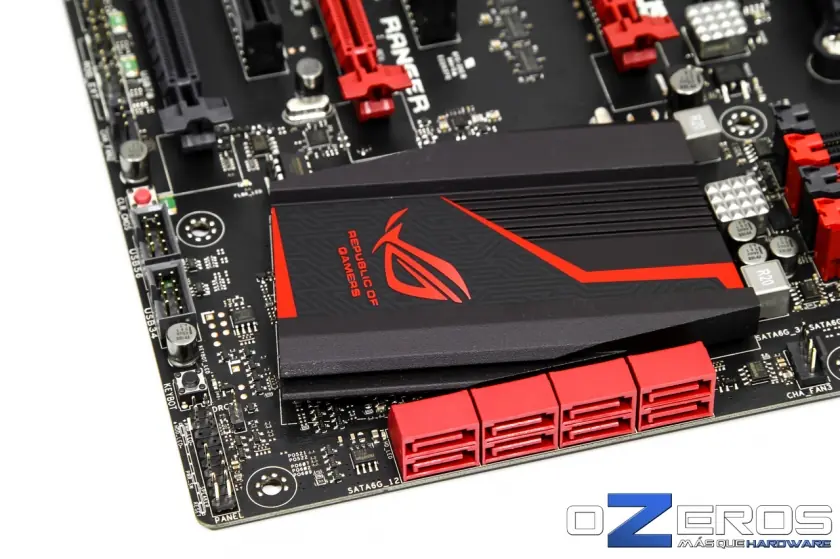

Por el costado nos encontramos con un gran disipador de color negro encargado de mantener las temperaturas al margen del chipset A88X. En el mismo sector tenemos los ocho puertos SATA 6Gb/s que le dan soporte a configuraciones Raid 0, 1, 5, 10 y JBOD.

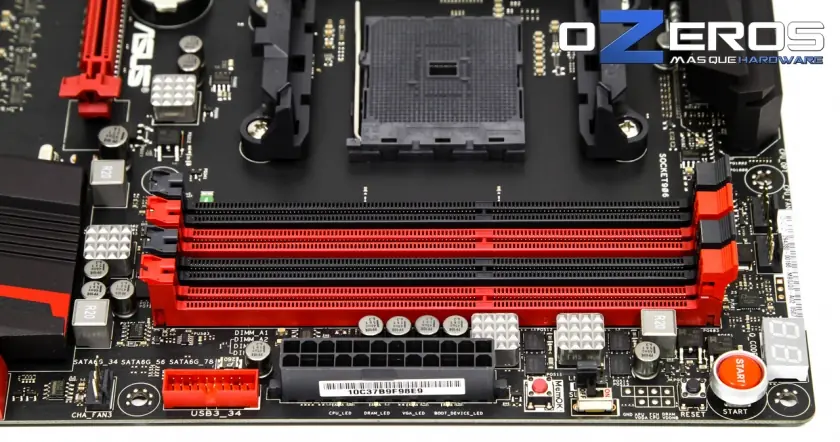

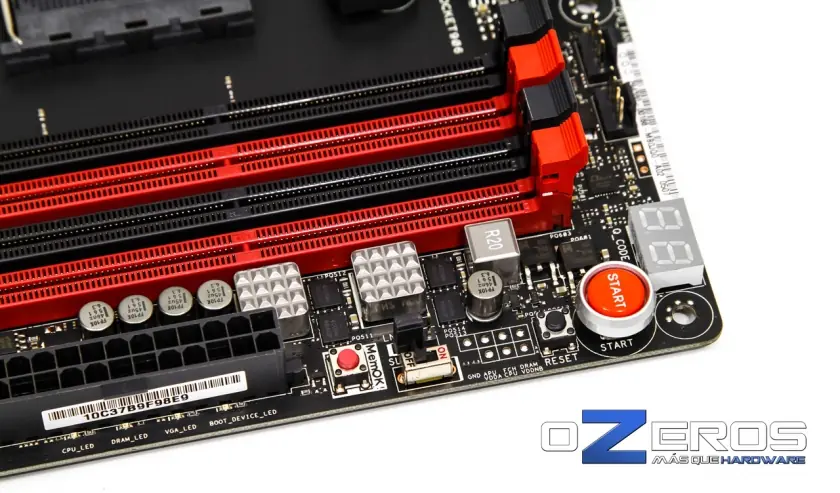

Continuando en el mismo sector, nos encontramos con el cabezal USB 3.0, el conector ATX 24P para suministrar energía a la placa madre, el boton MemOK para configurar automáticamente memorias RAM, el interruptor Slow Motion y el Jumper LN2 Mode para overclockers, un área para medir voltajes, el botón para reiniciar el sistema, un botón de encendido y finalmente el Q Code que nos informará el estado de nuestra placa madre.
La ASUS Crossblade Ranger tiene soporte para cuatro módulos de memoria DDR3 para hacer un total de 64GB de capacidad y de velocidades de hasta 2666Mhz en configuraciones OC.
Una toma general de lo mencionado anteriormente.
En la parte superior nos encontramos con 2 cabezales de ventilación, un disipador de fases de poder y el conector EPS de 8pins.

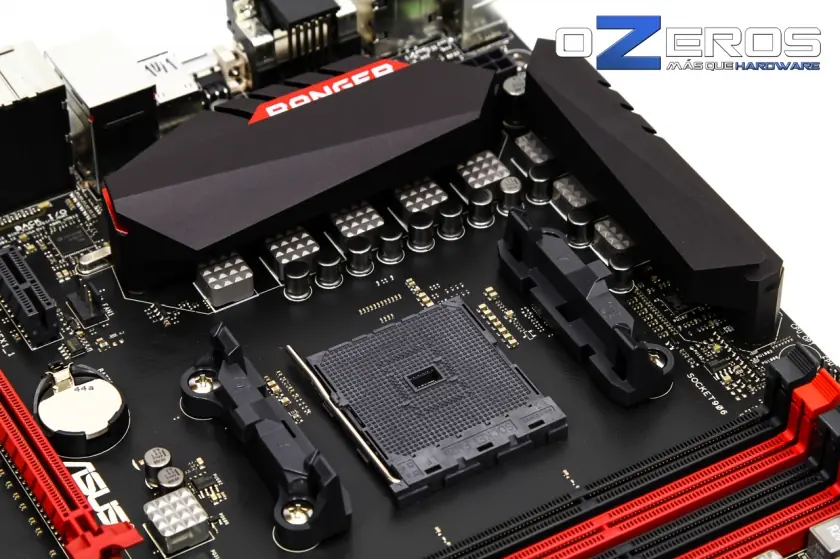

Y he aquí el socket FM2+. Este socket soporta los últimos APU de AMD y también los procesadores Athlon de la lineas de CPUs sin gráficos integrados. Rodeando el socket, nos encontramos con las fases de poder disipadas por dos bloques de aluminio de color negro.

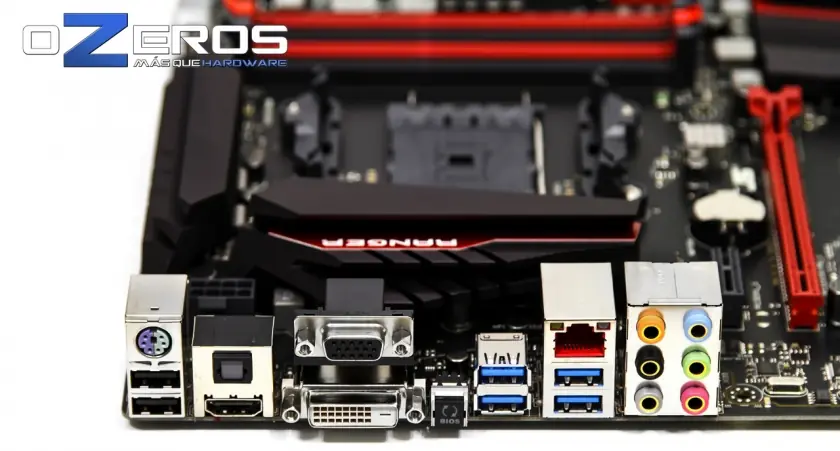

Y finalmente, revisamos el panel trasero en el cual nos encontramos con el ya clásico puerto PS2 combo, dos puertos USB 2.0, audio optico, HDMI, VGA, DVI, un botón para recuperar BIOS, cuatro USB 3.0, LAN, y las salidas y entradas de audio analógico multicanal.
Metodología de pruebas
Para probar diferencias y mejoras consideraremos el promedio de resultados que obtuvimos usando distintoschipsets en épocas pasadas, además de que para adecuarnos a las nuevos tiempos hemos reconsiderado la batería de pruebas dejando lo más significativo. Las pruebas serán corridas con la plataforma en su configuración stock (o de fábrica), con todas las opciones tal como el fabricante lo pensó al momento de concebir el producto. Todas las pruebas serán ejecutadas un mínimo de 3 veces con el fin de evitar corridas falsas o puntajes inflados, situaciones conocidas como lucky runs que tratamos de reducir a toda costa.

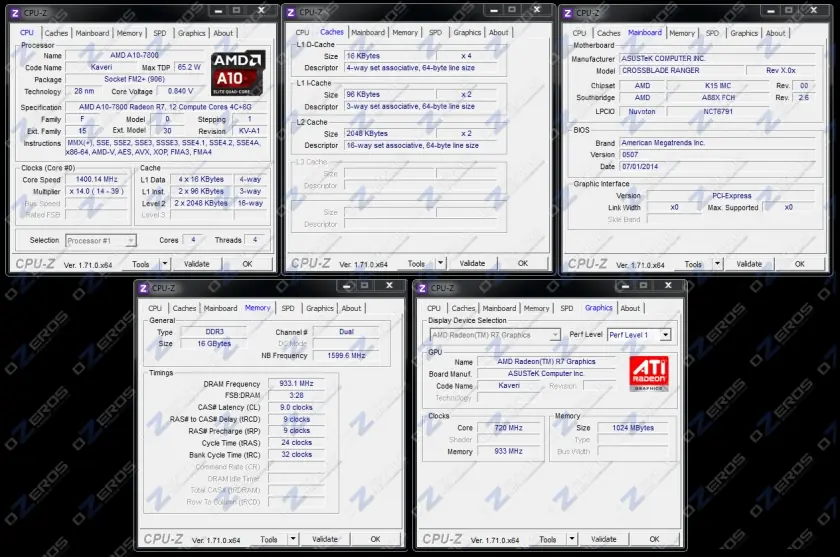

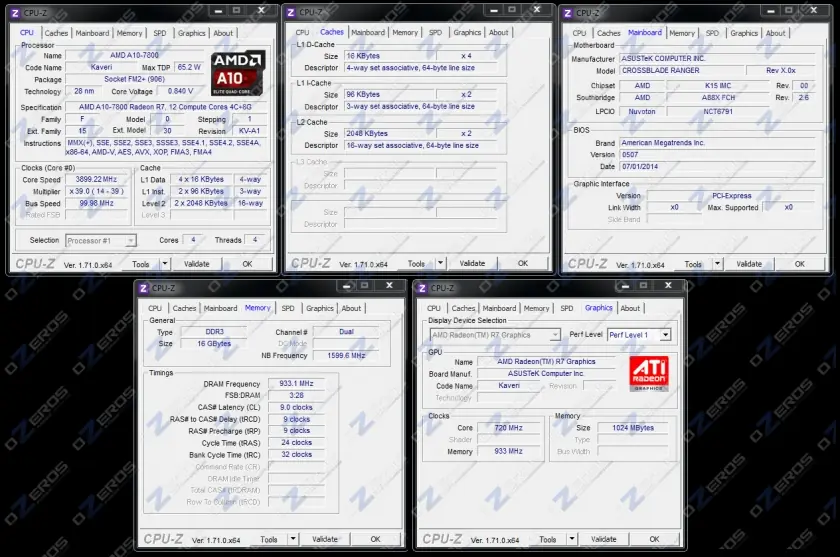

AMD APU A10-7800@Stock, plataforma en reposo (idle)
AMD APU A10-7800@Stock, plataforma en carga (full)
Pruebas Sintéticas
Ahora pasamos a las pruebas sintéticas, en donde buscaremos probar el rendimiento puro y duro del CPU en nuestra placa madre, por lo que utilizaremos una batería de pruebas ya clásica en oZeros.

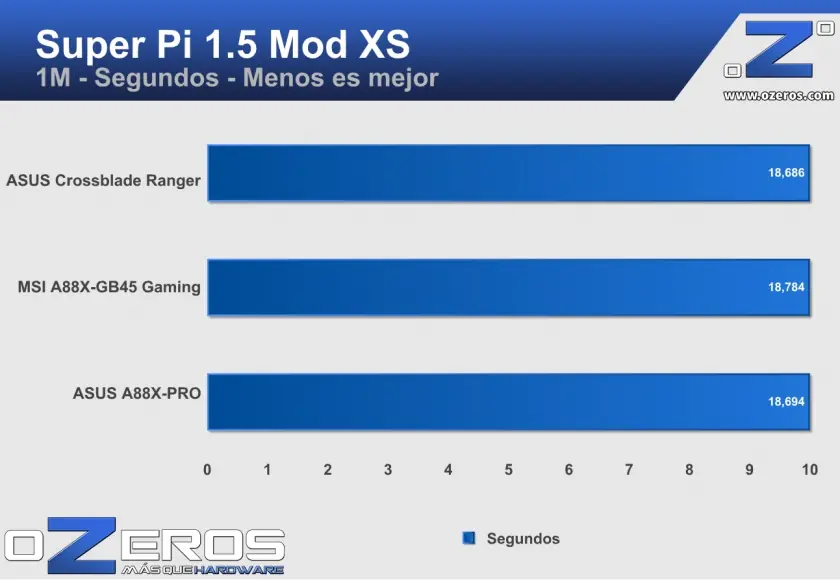

Super Pi 1 M

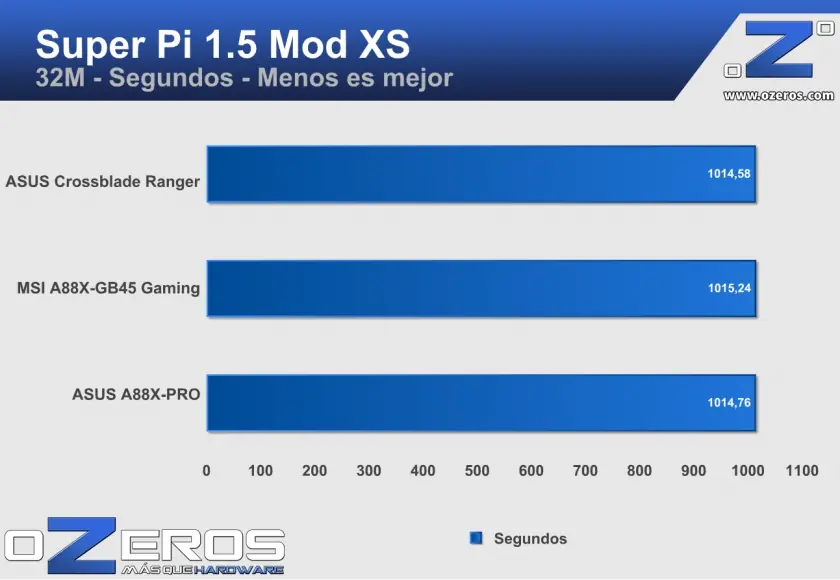

Super Pi 32M

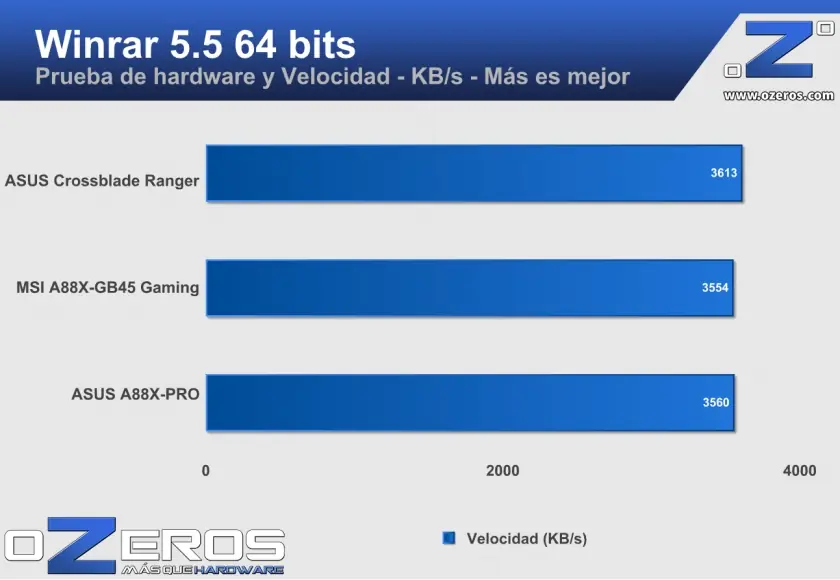

WinRAR 5.5

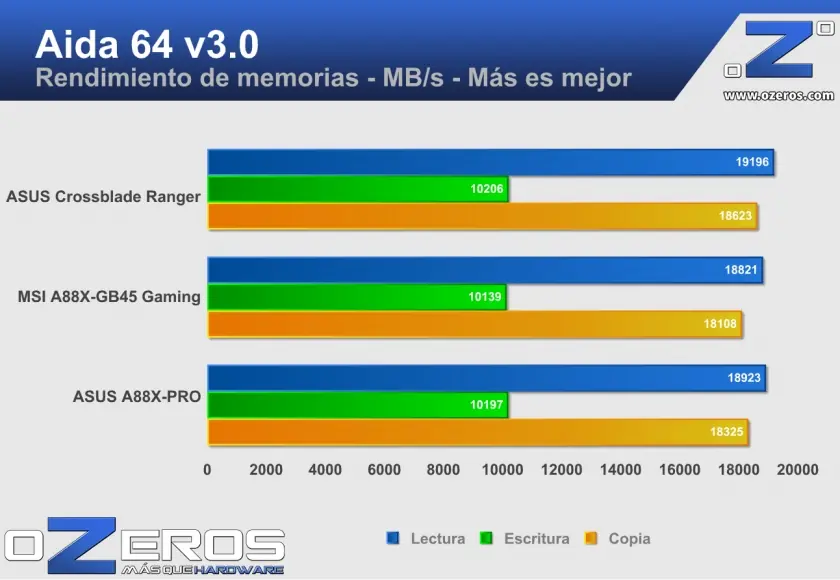

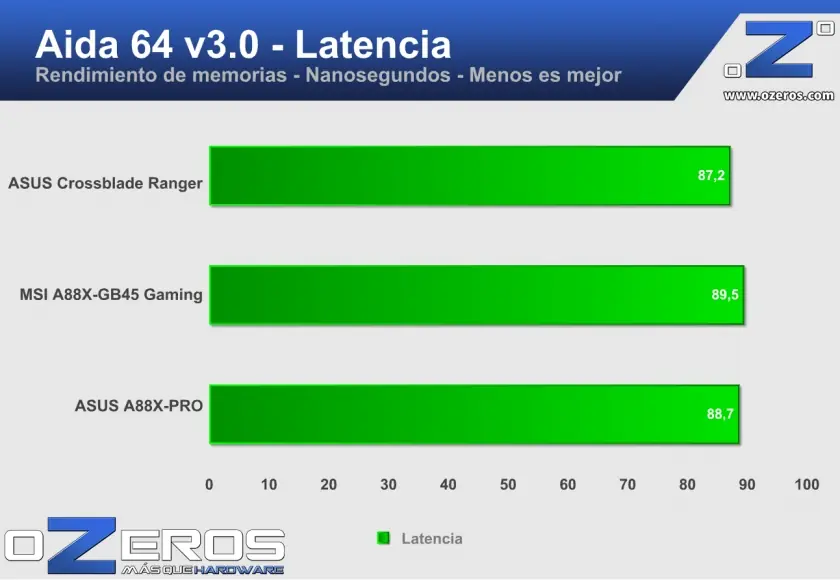

AIDA 64
Pruebas reales
Las pruebas reales son un modo más explícito o tangible de estimar el rendimiento diario, ya que día a día nos codeamos con la rapidez que nos puedan dar nuestros discos duros y dispositivos USB.

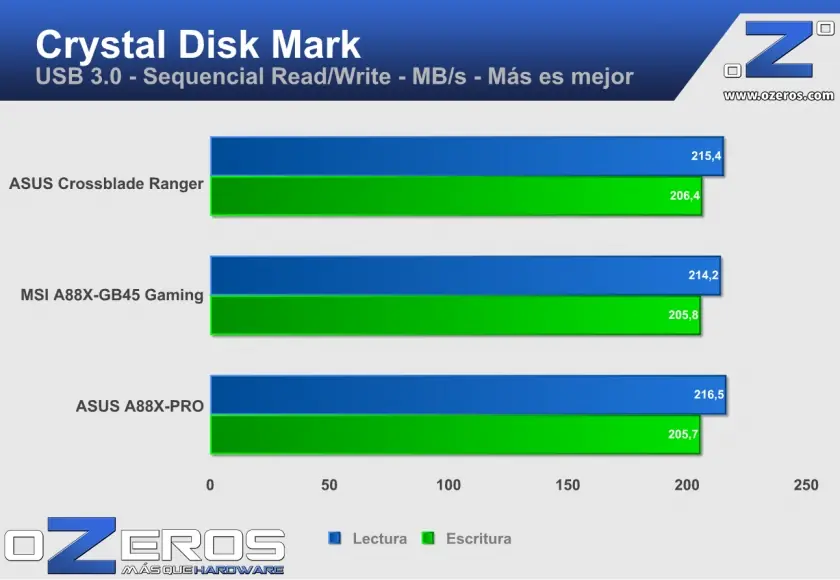

Controladora USB 3.0

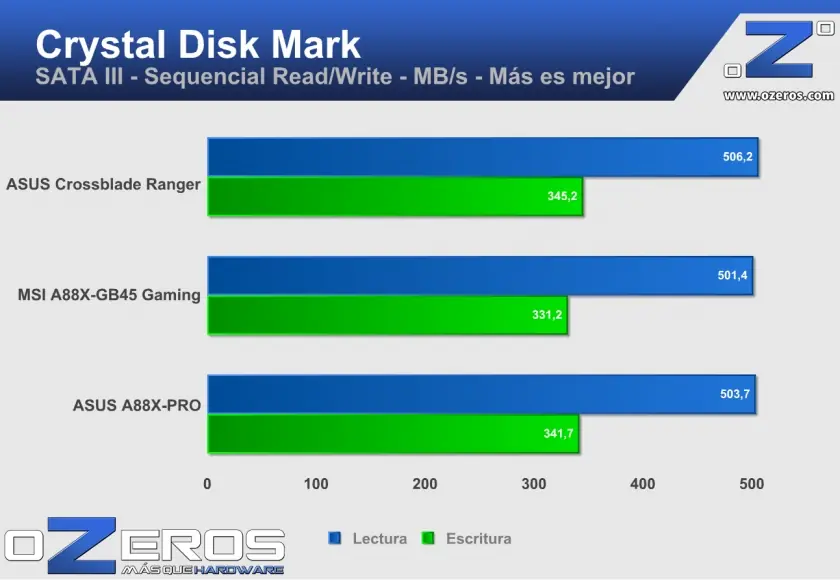

Controladora SATA III
