Hola Sres Taringa:
Quería dejar unas fotos de un pedal que construí hace un tiempo (un buen tiempo) el cual es exactamente un clon del OD1 de boss (over driver).

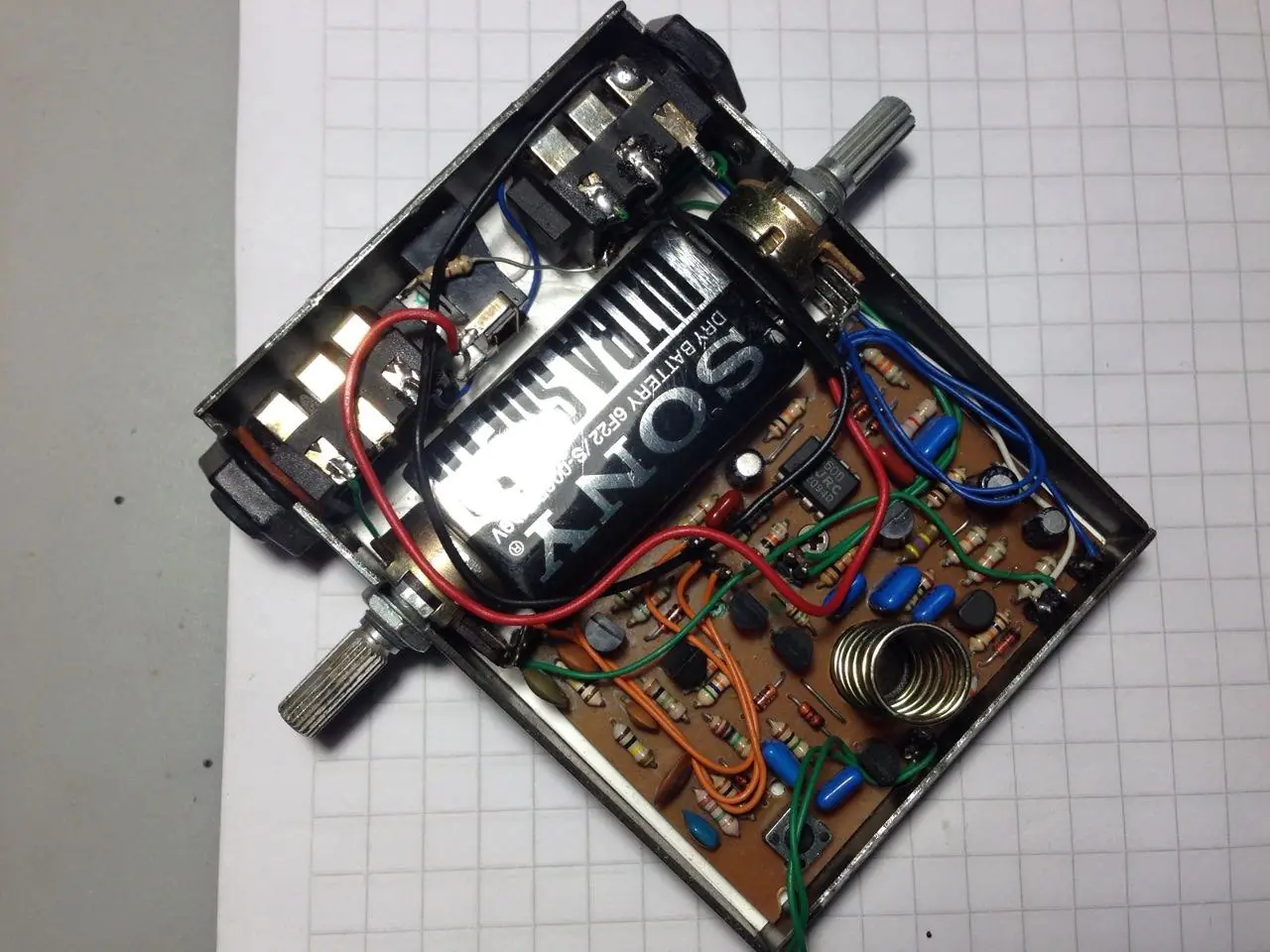

Lo primero que hice fue bajar el esquema electrónico original y una foto de la placa original para verificar el tipo de capacitores usados (hay capacitores de poliester y cerámicos del mismo valor, pero se recomienda uno u otro dependiendo de la aplicación)

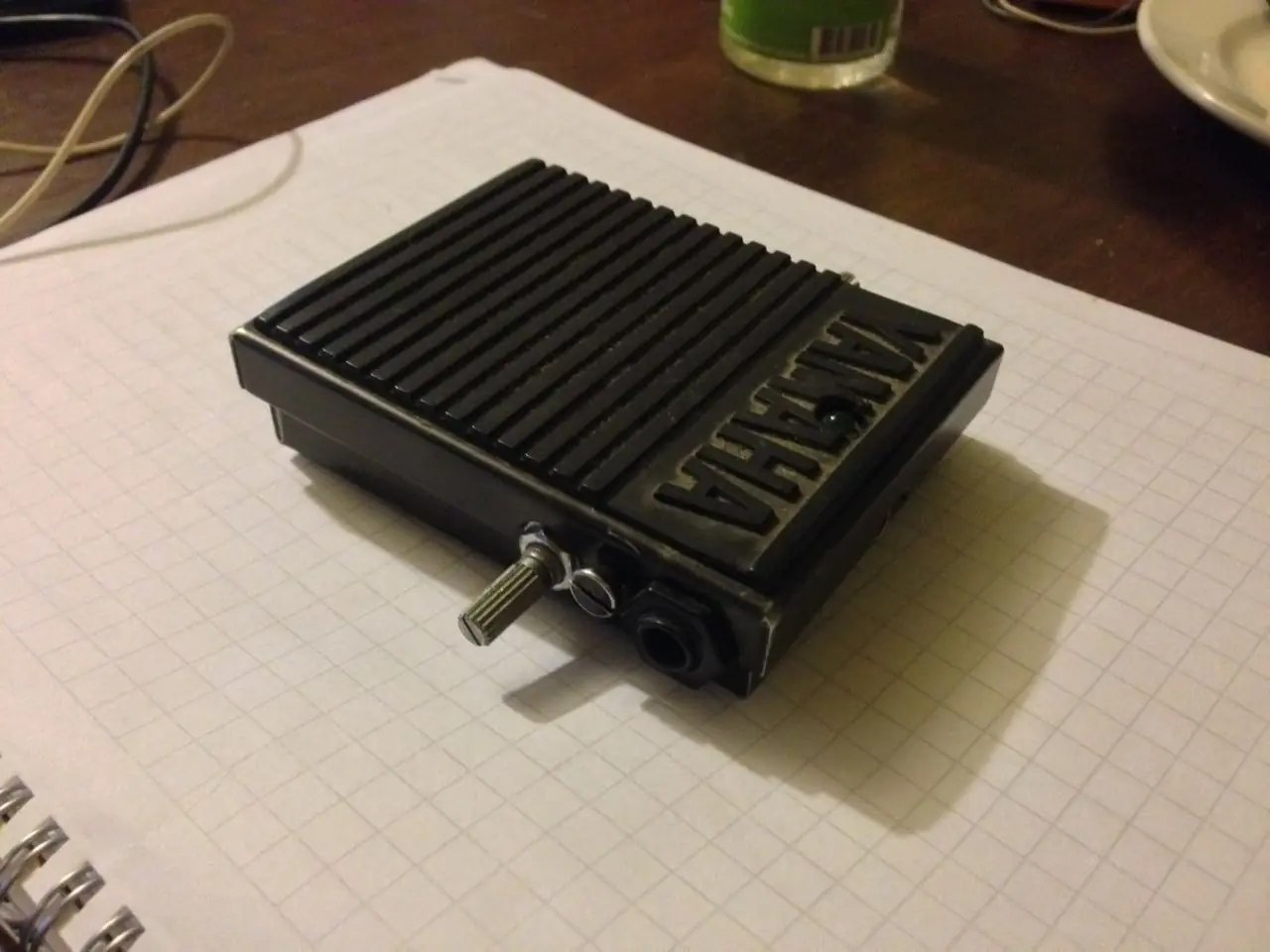

Todo inicio por un pedal de teclado yamaha que encontré barato en la feria de pulgas de Valparaíso.

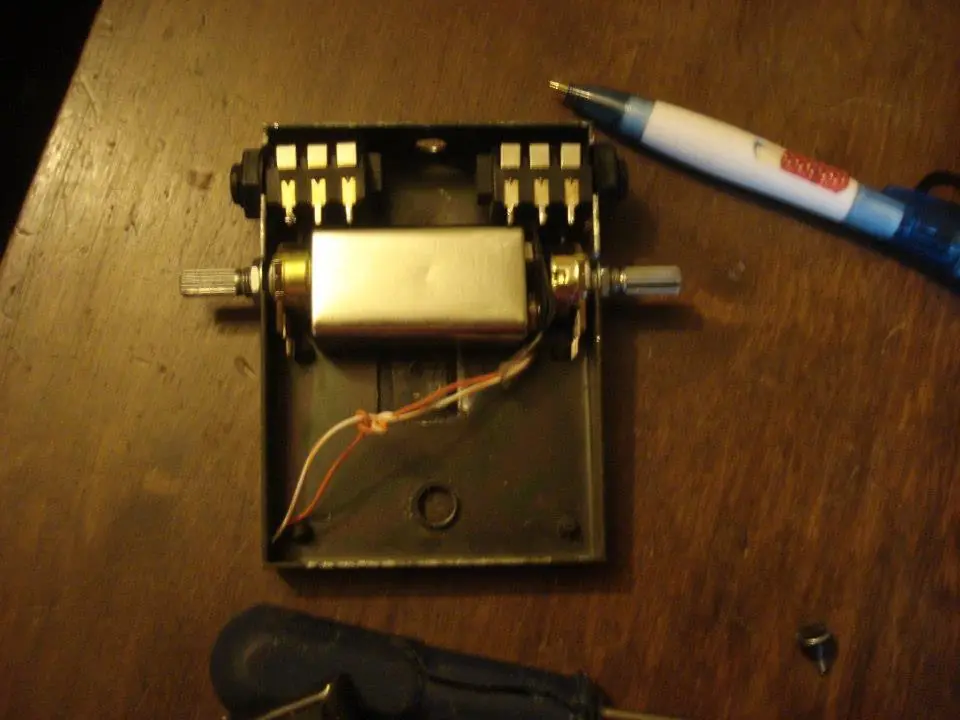

al cual le practiqué algunas modificaciones para los potenciómetros, entradas y salida.
Luego con geda/pcb en debian/linux realicé el diseño del circuito impreso personalizado para dicho pedal

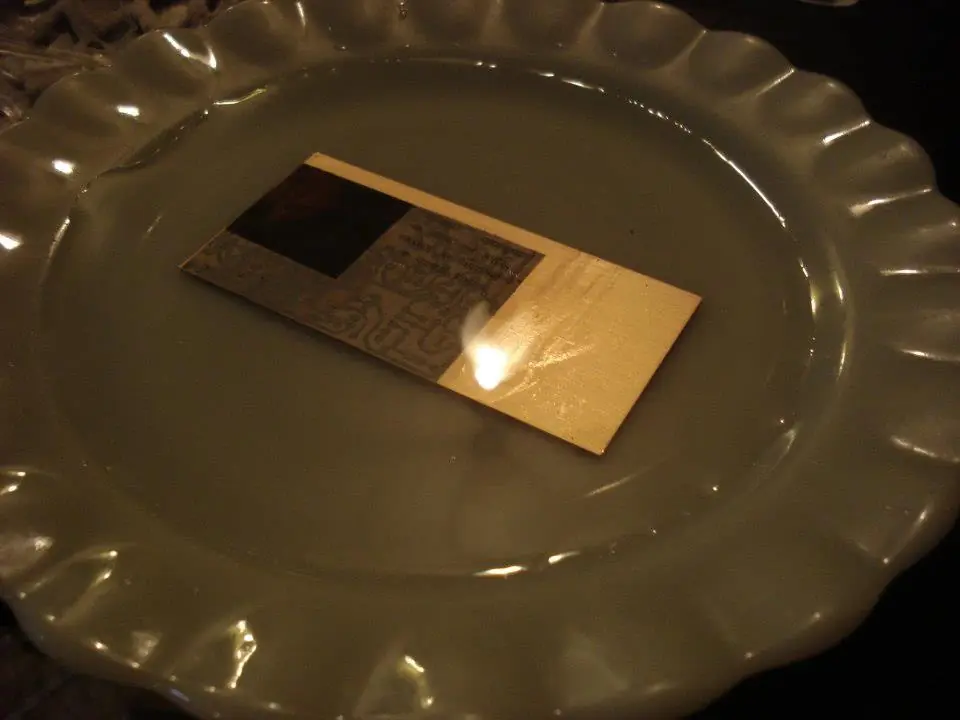

Finalmente el circuito impreso listo (en ese tiempo aun trabajaba con el método de la plancha y la placa solo protegida con resina)

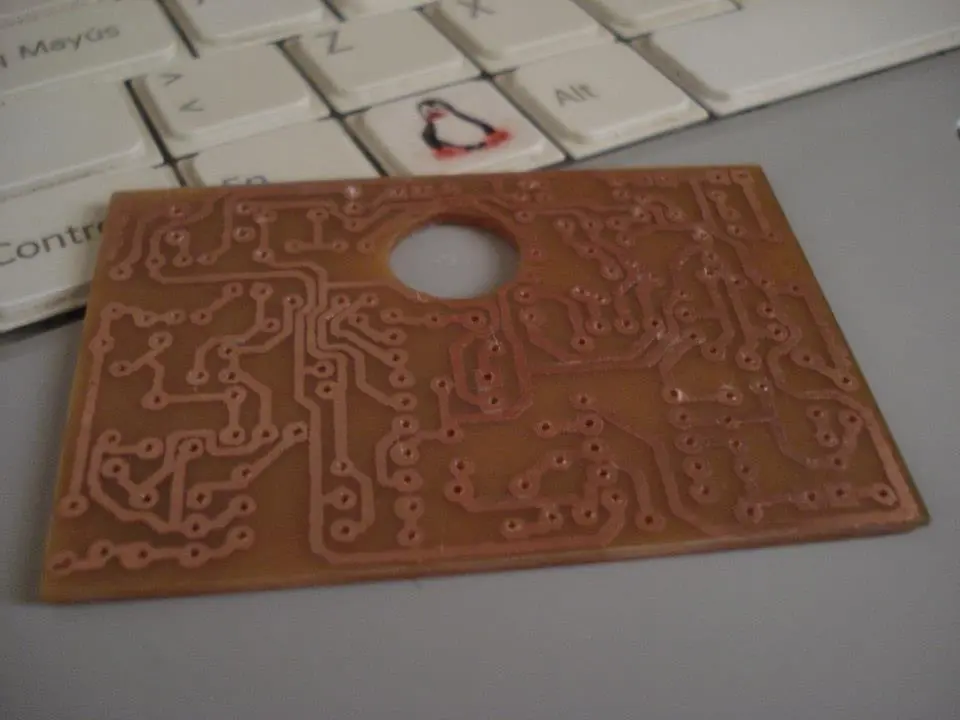

Placa terminada

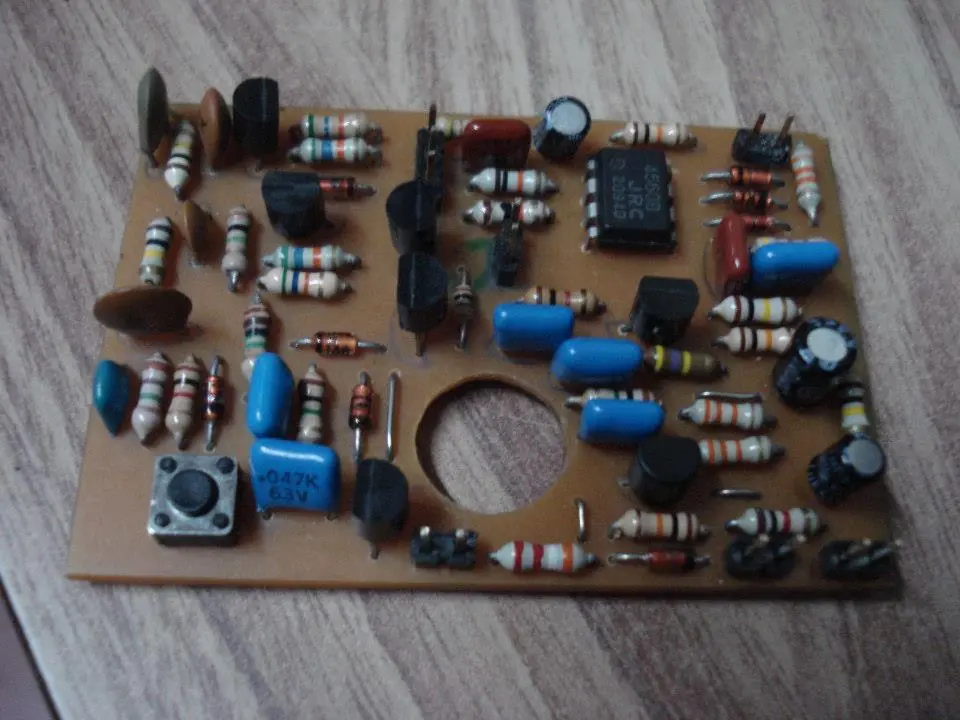

luego el montaje:
y un humilde video puesto en mi canal de youtube
Saludos desde Valparaíso, Chile a quien lea estas lineas.
