Hola amigos hoy me todo hacer limpieza a mi fotocopiadora Ricoh 2035 y se los muestro.

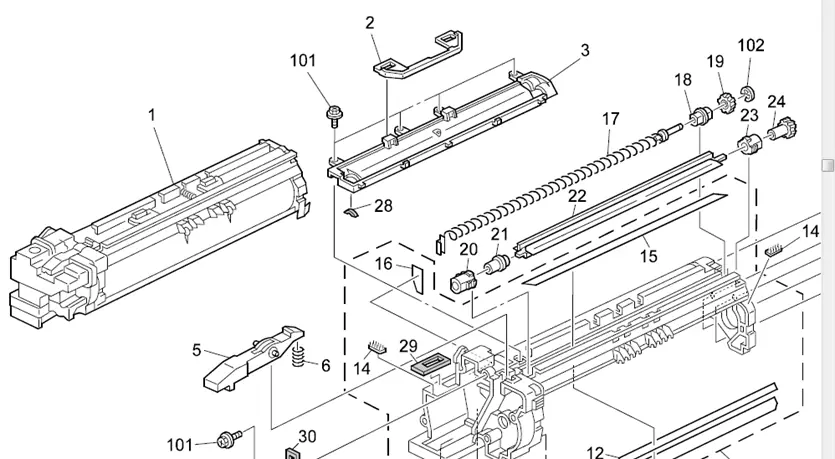

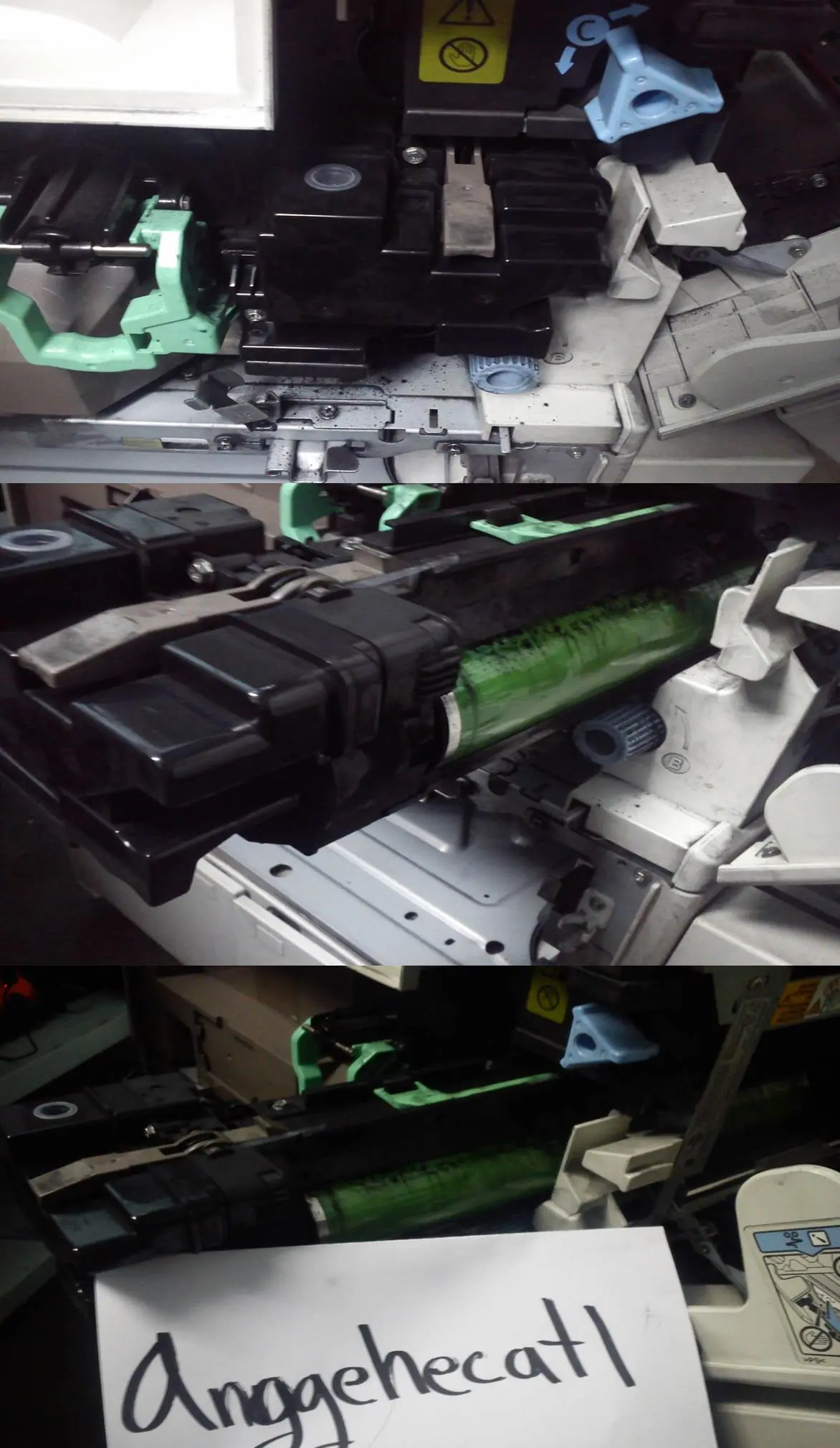

primero sacamos el compartimento del Cilindro

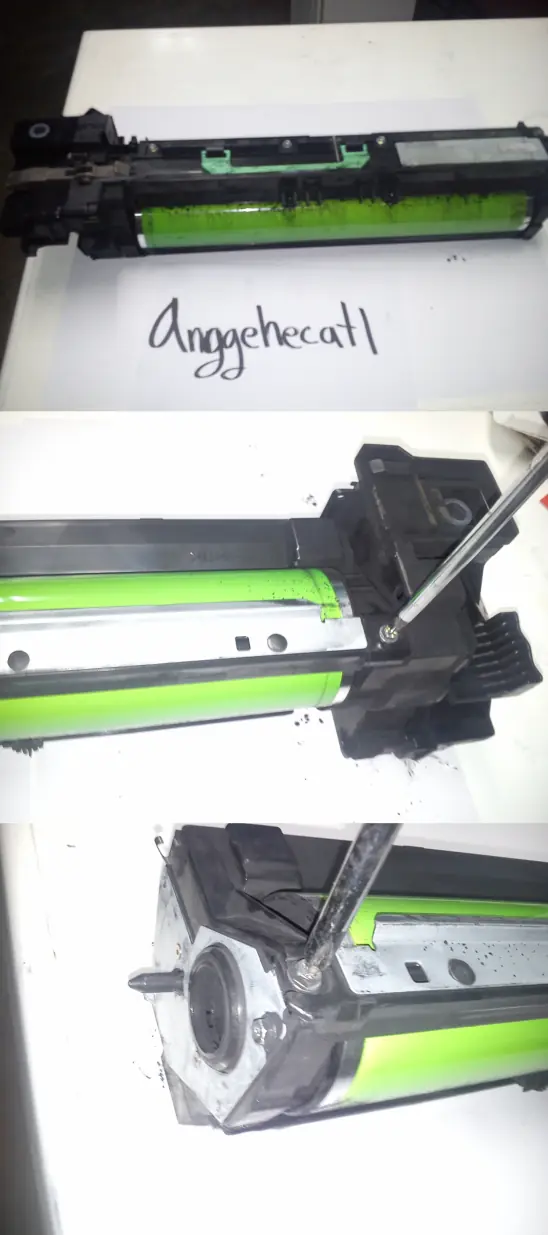

quitamos los tornillos de la tapa que sostiene el cilindro

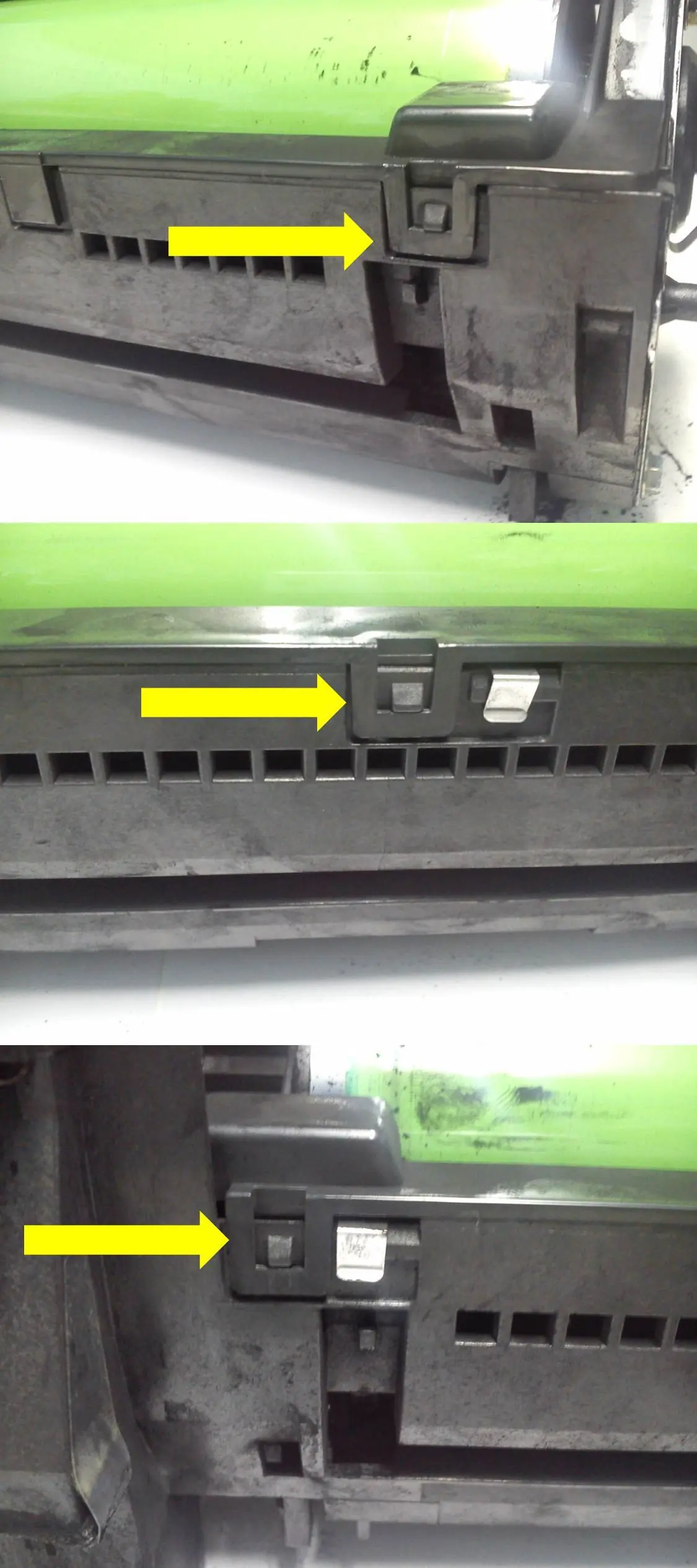

teniendo mucho cuidado de no dañar las ranuras que la sostiene en la parte posterior

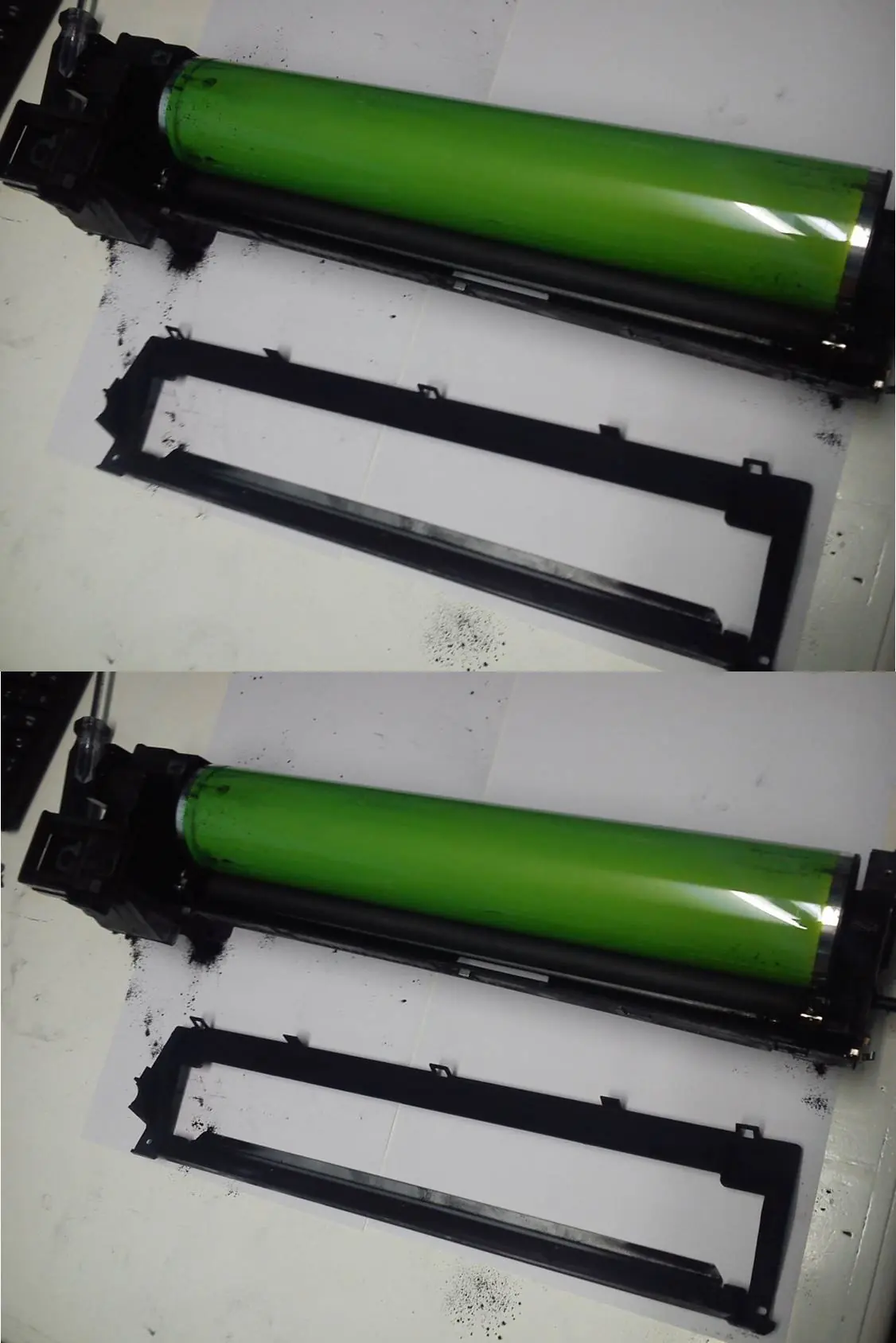

nos quedara de esta forma

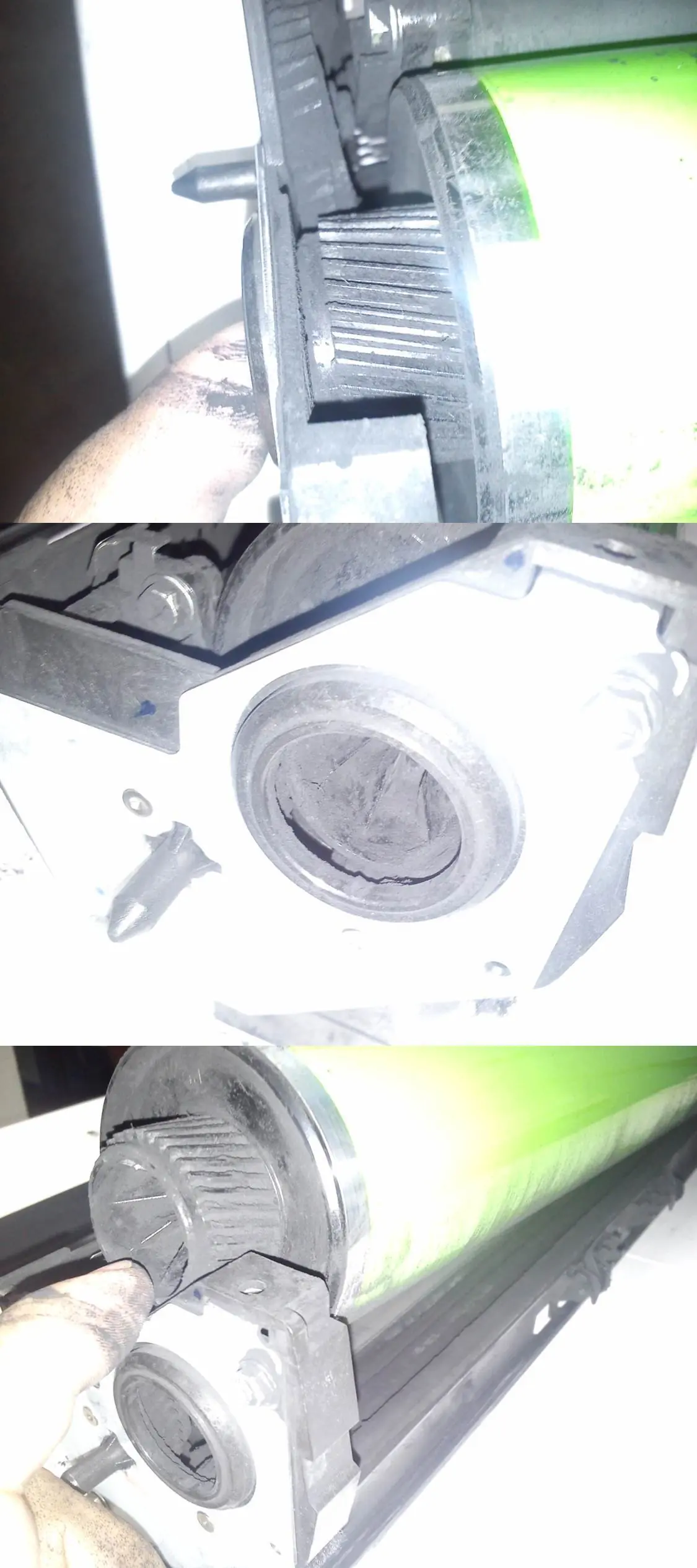

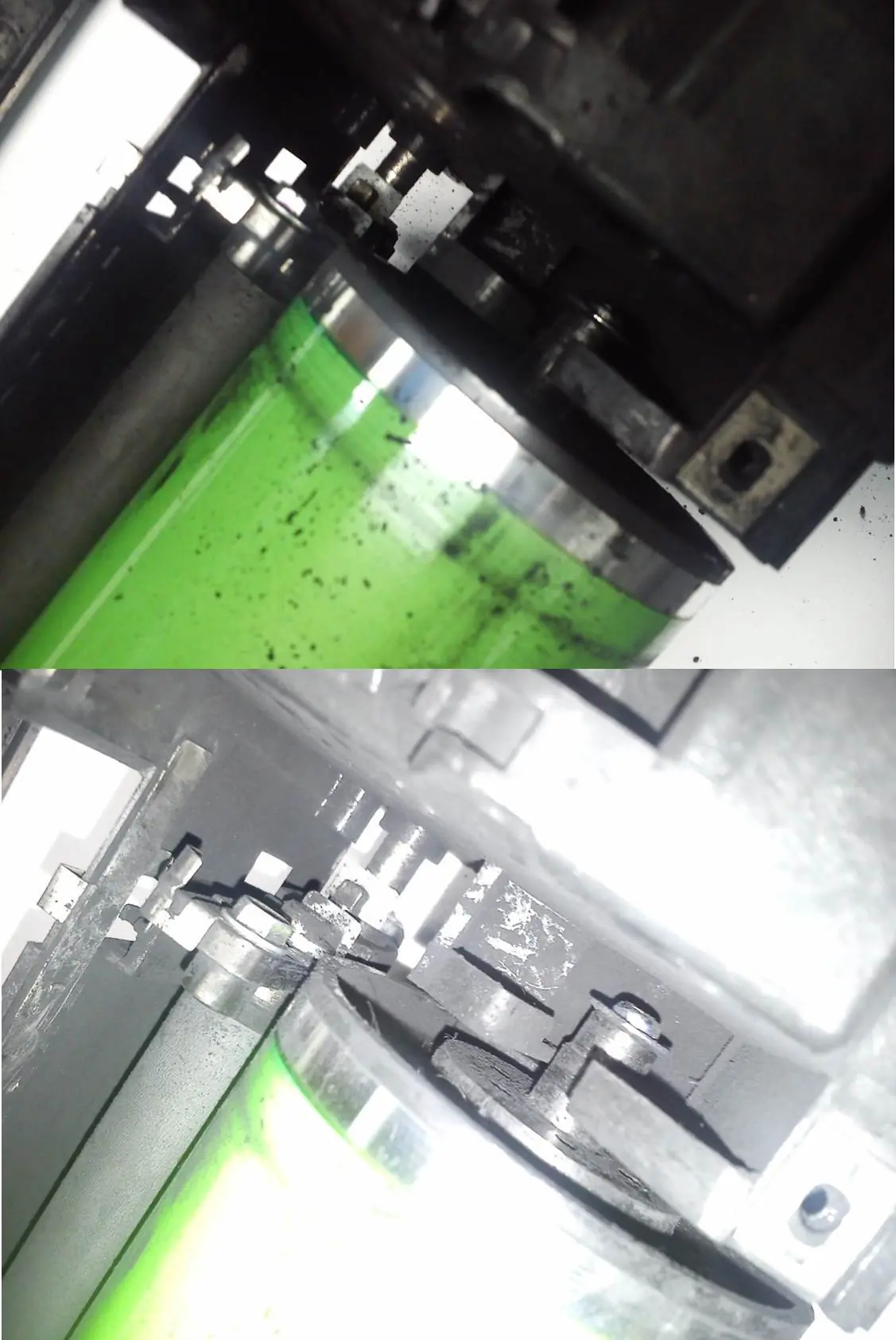

procedemos a desmontar el Cilindro de la parte mas delgada para facilitar la salida del engrane.

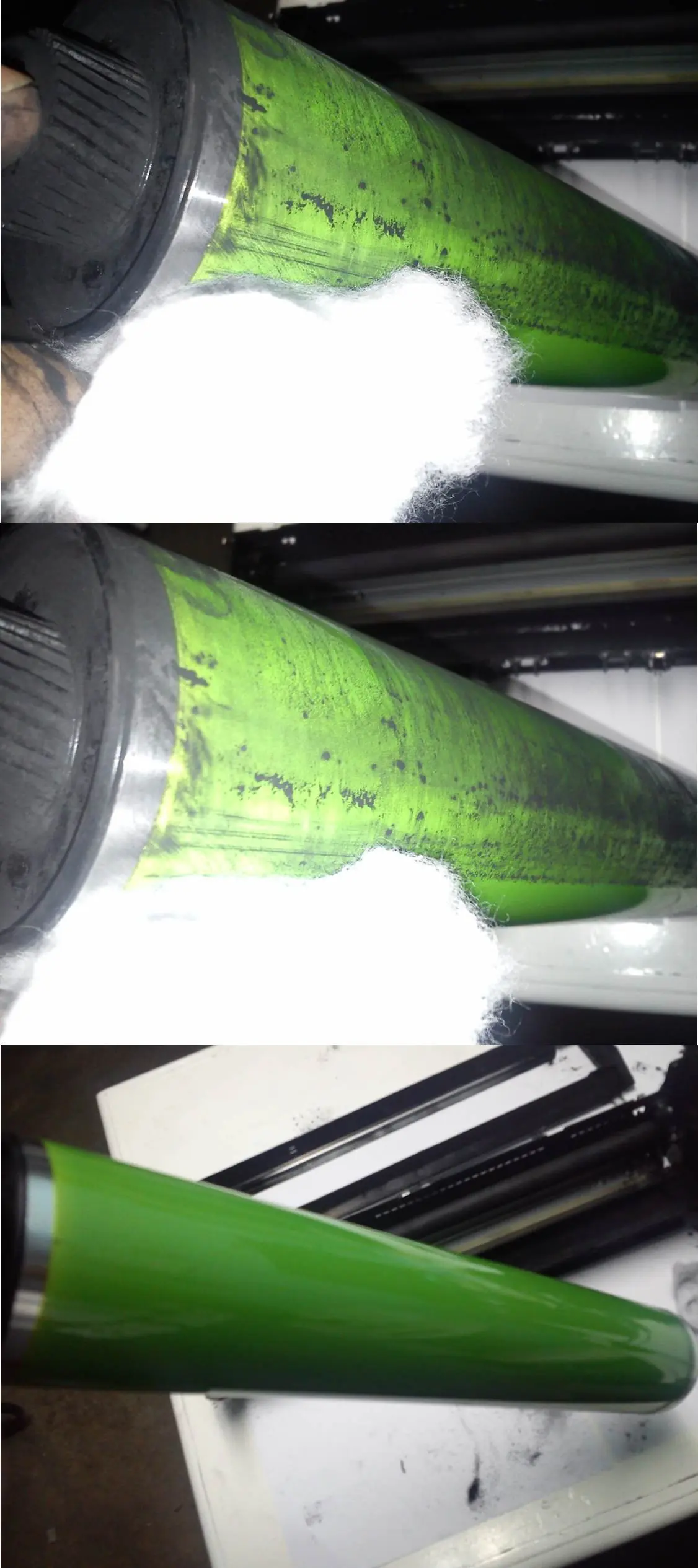

podemos aprovechar y limpiar el cilindro, tomándolo desde uno de los extremos y con un pedazo considerable de algodón ir limpiando de arriba hacia abajo por pequeñas partes evitando que se acumule nuevamente el polvo de toner.

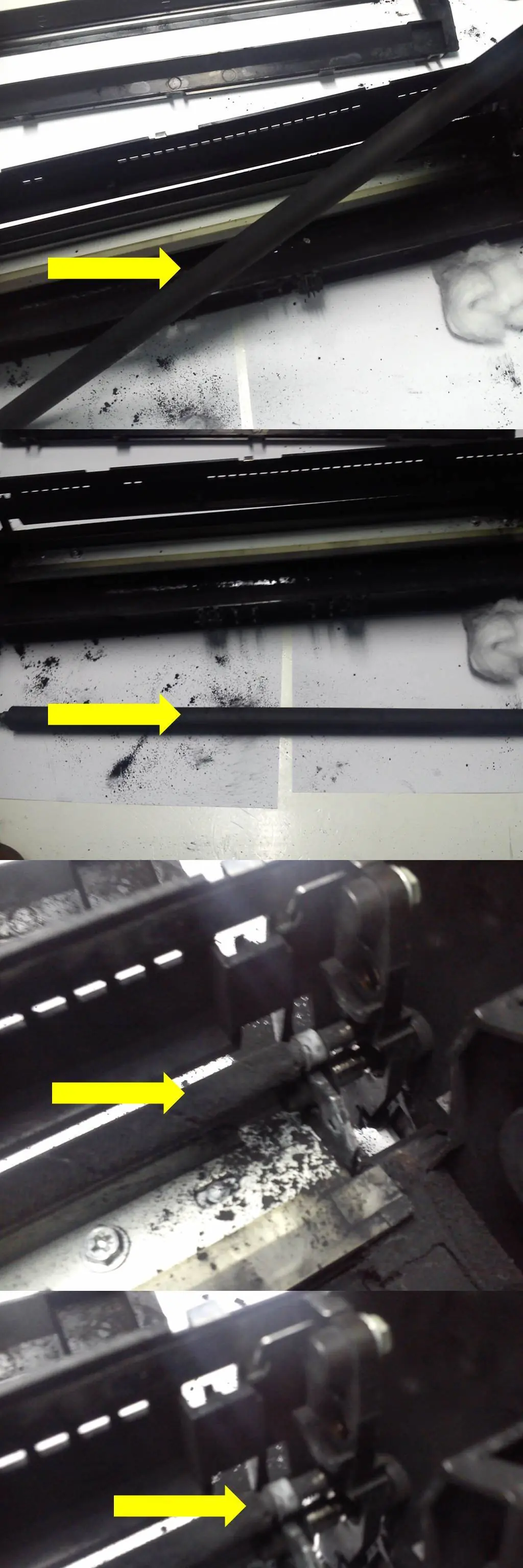

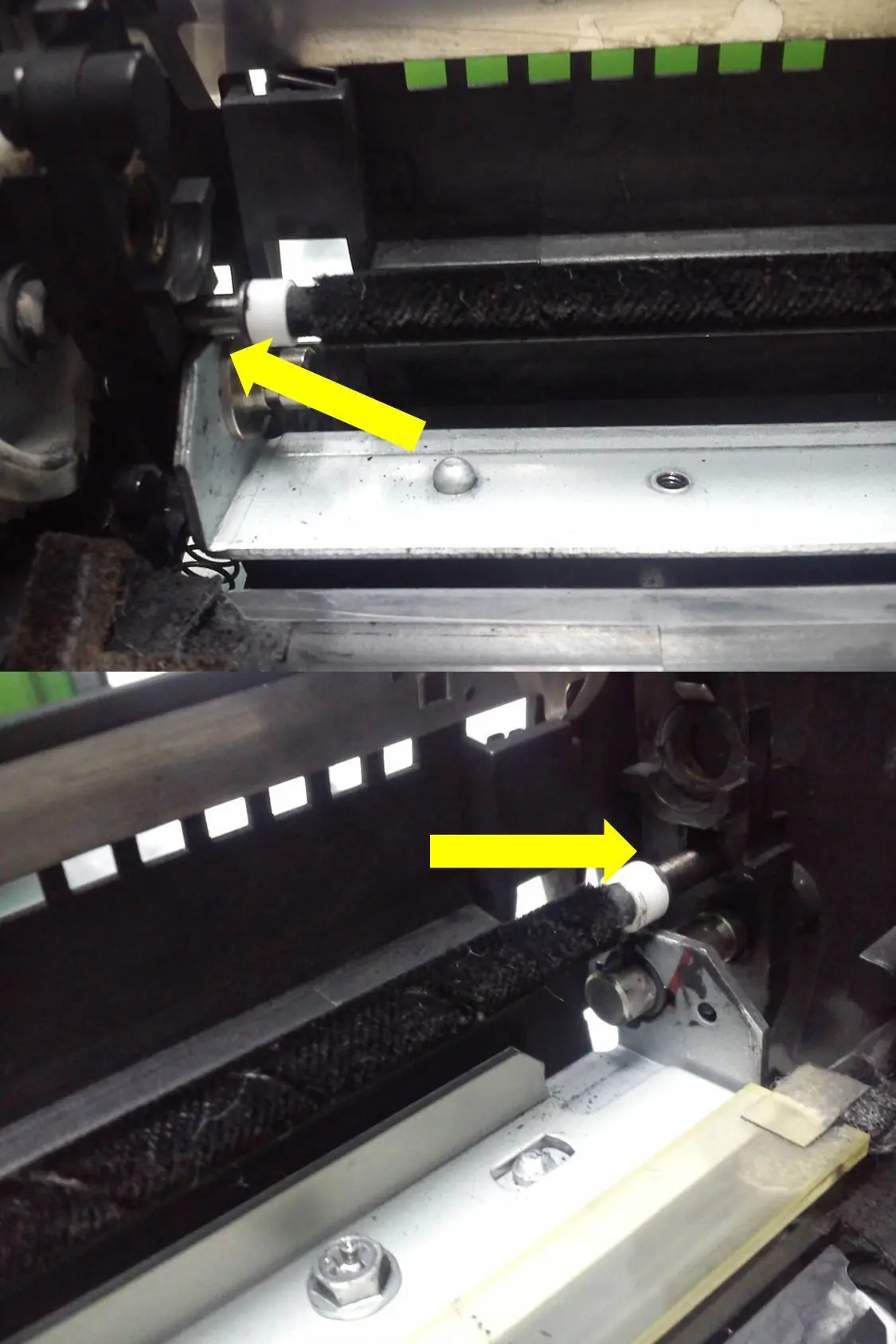

después viene la parte de los rodillos

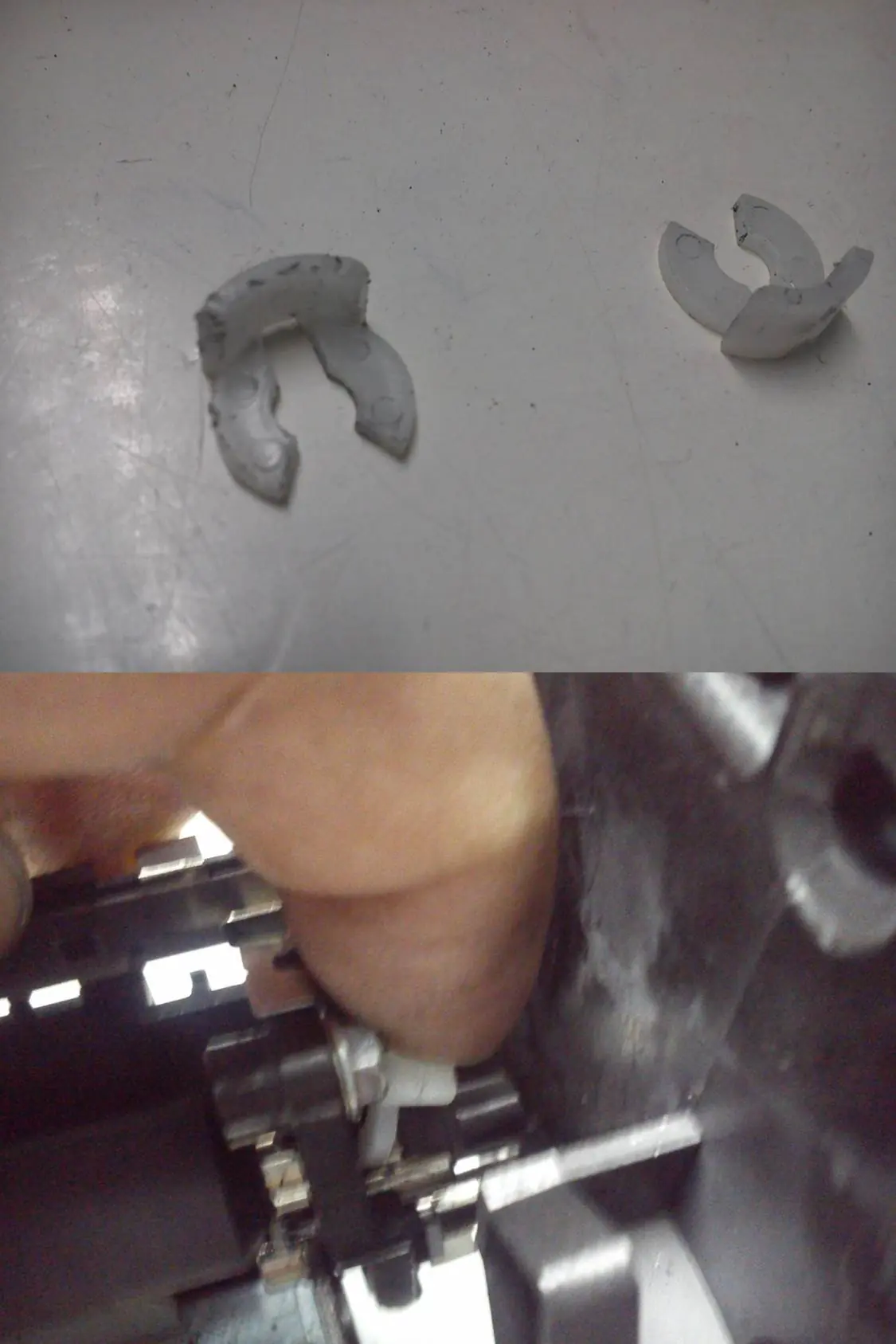

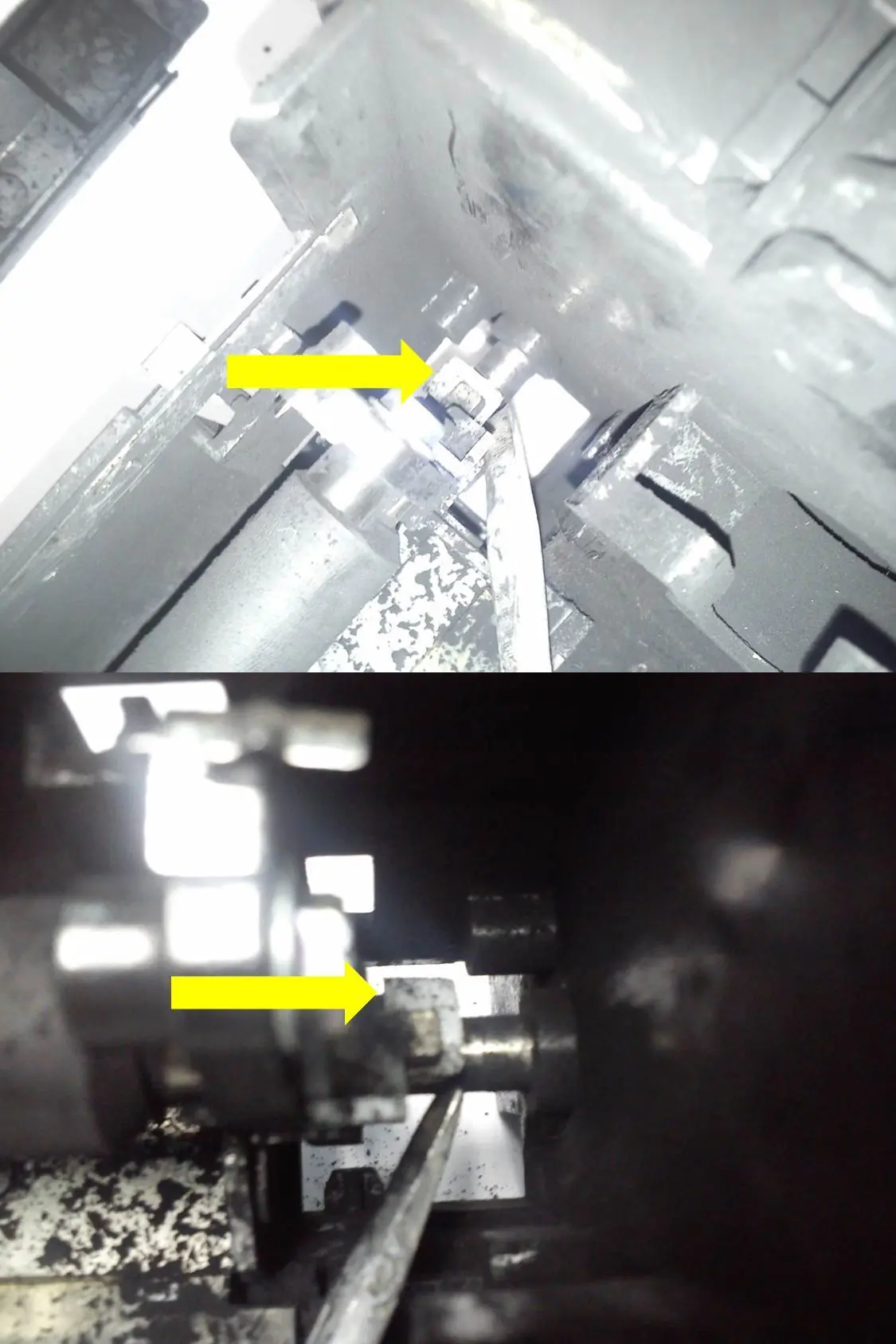

los cuales no tiene ningún tornillo por lo que debemos tener cuidado de no romper los pequeños seguros de presión que los sujetan.

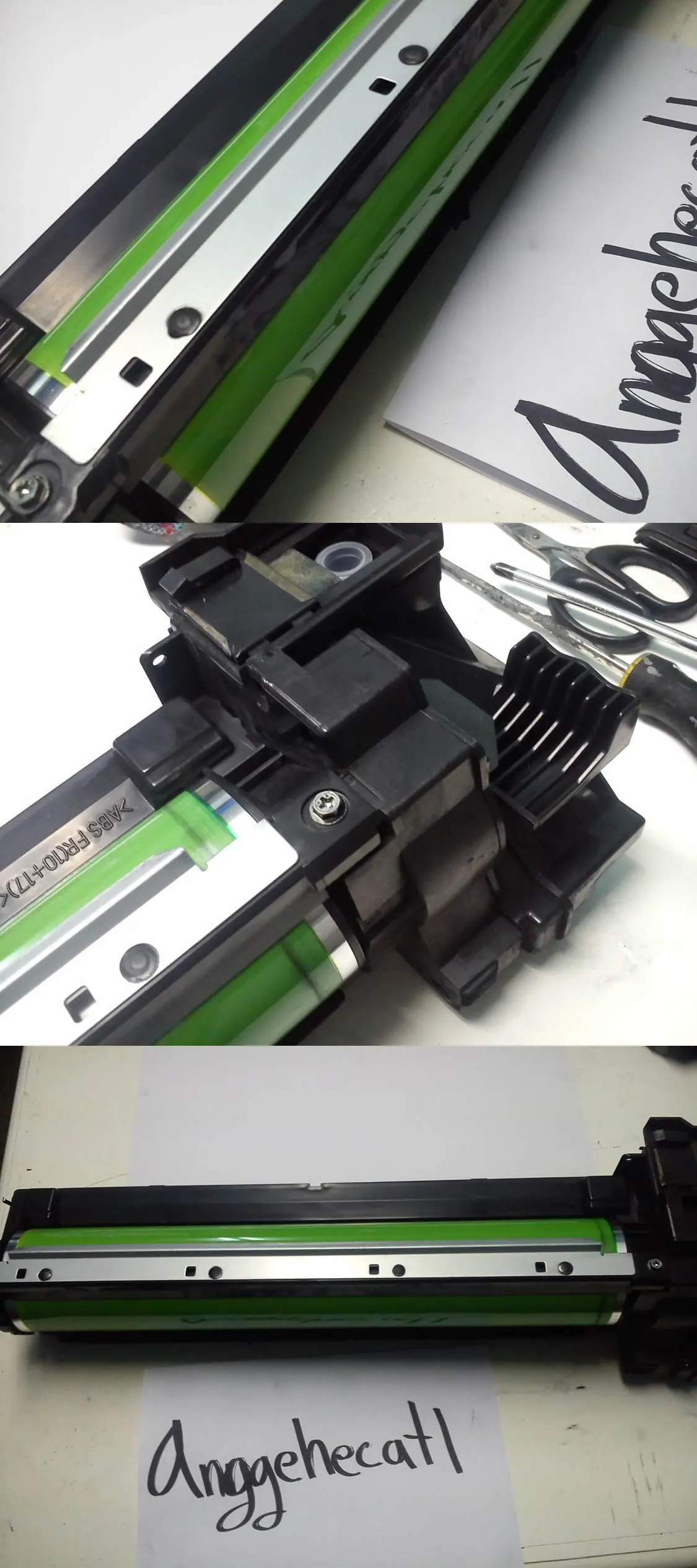

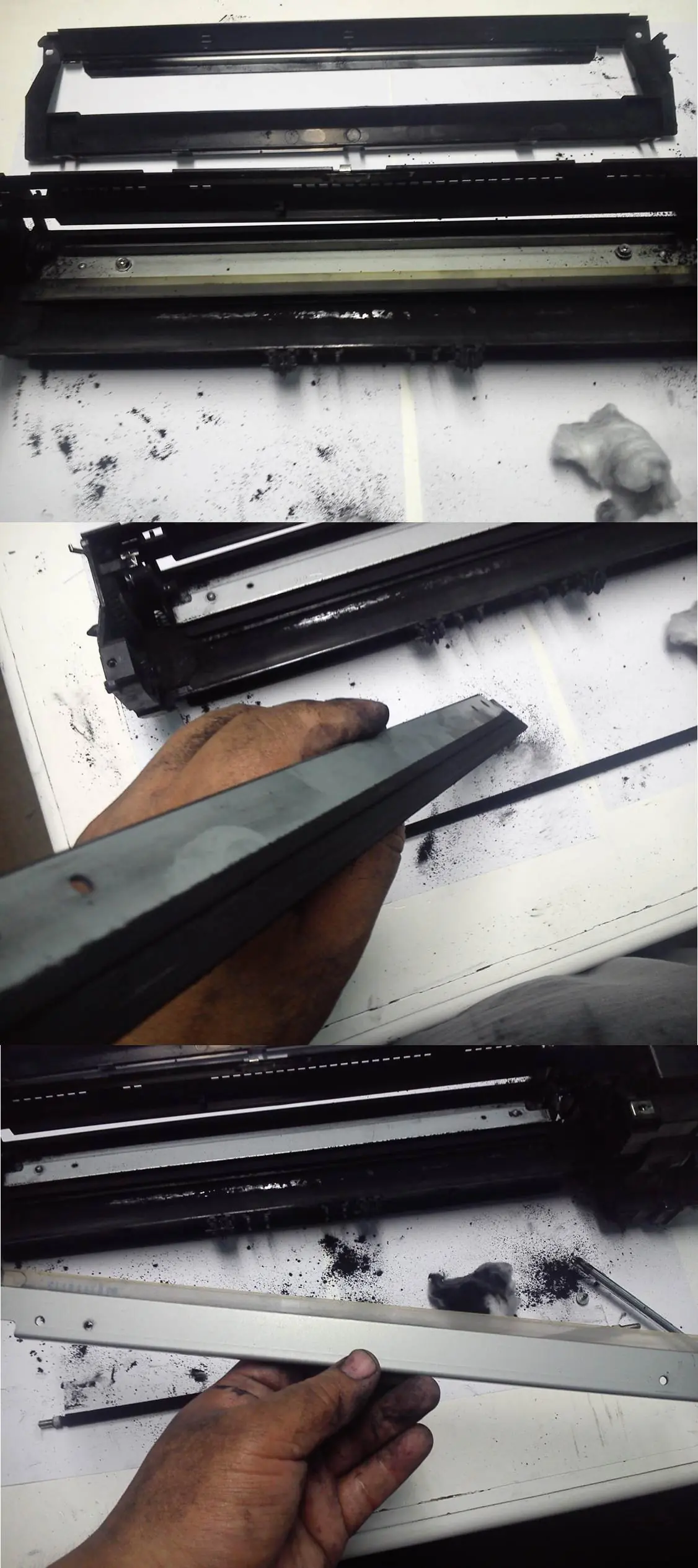

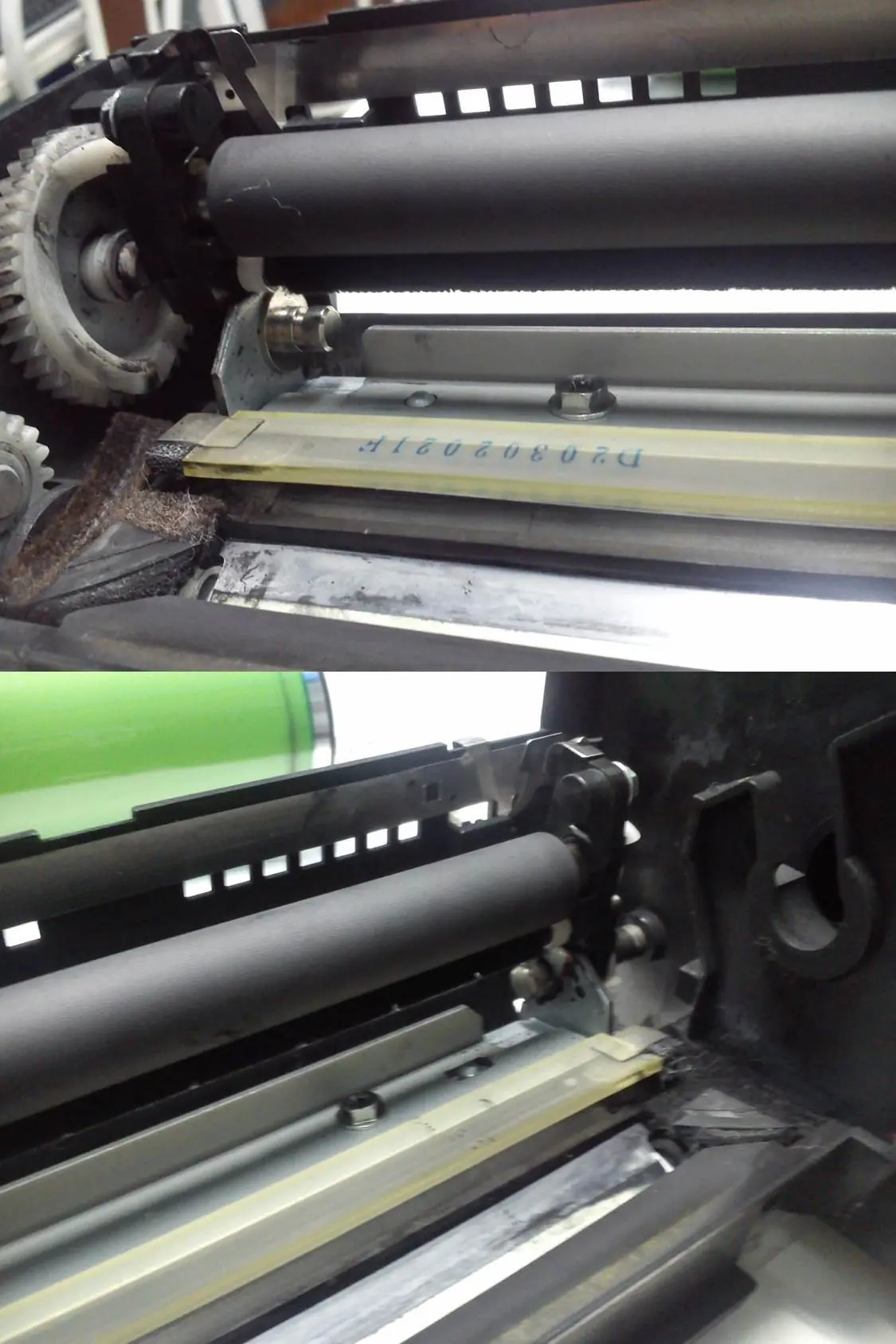

ya casi finalizamos el desarme del cilindro ya solo falta la otra parte mencionada en el titulo de este post, la cuchilla.

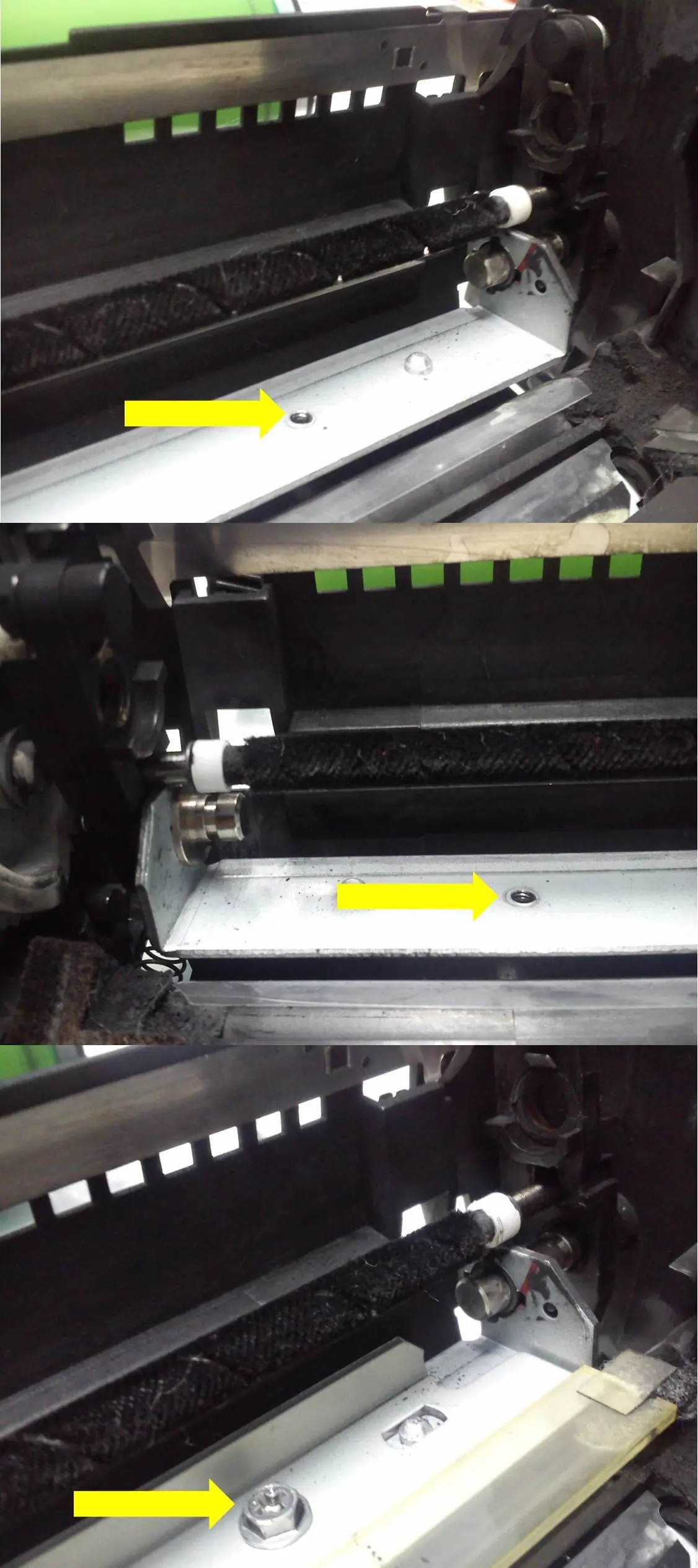

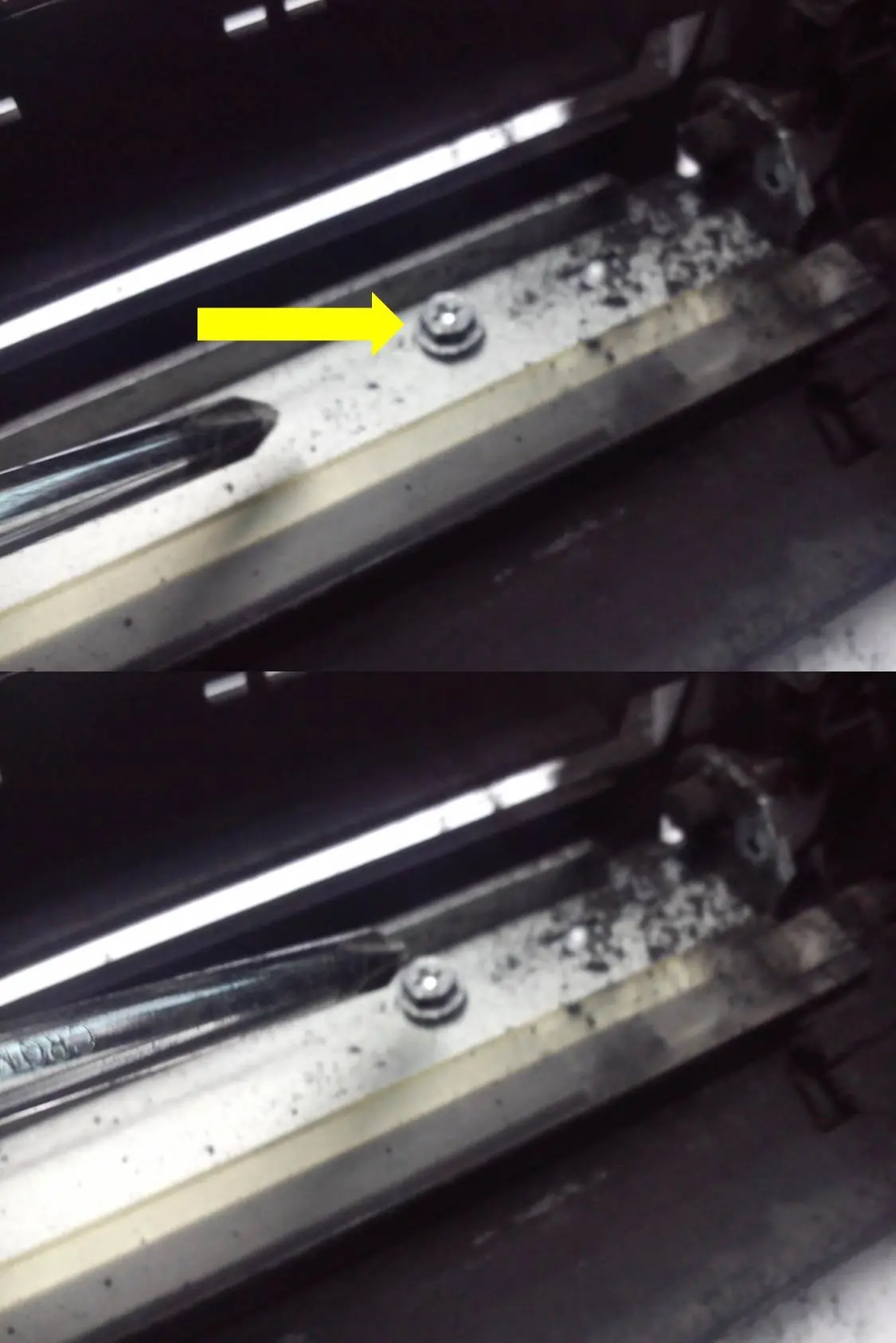

aquí solo hay que retirar los tornillos que la sujetan y listo se puede retirar.
también la limpiamos
en la parte del tanque de reciclado de me echaron a perder las fotos (cámara trucha), pero ahí solo hay que cerciorarnos si el polvo aun esta en buen estado como para colarlo con una malla fina y reutilizarlo, en mi caso no ya no servia por lo que lo retire completamente, después aplique aire comprimido para retirar todo el polvo restante (aplique el aire ya que no tengo aspiradora para este fin con la cual obtienes mejores resultados y menos problema con el polvo).

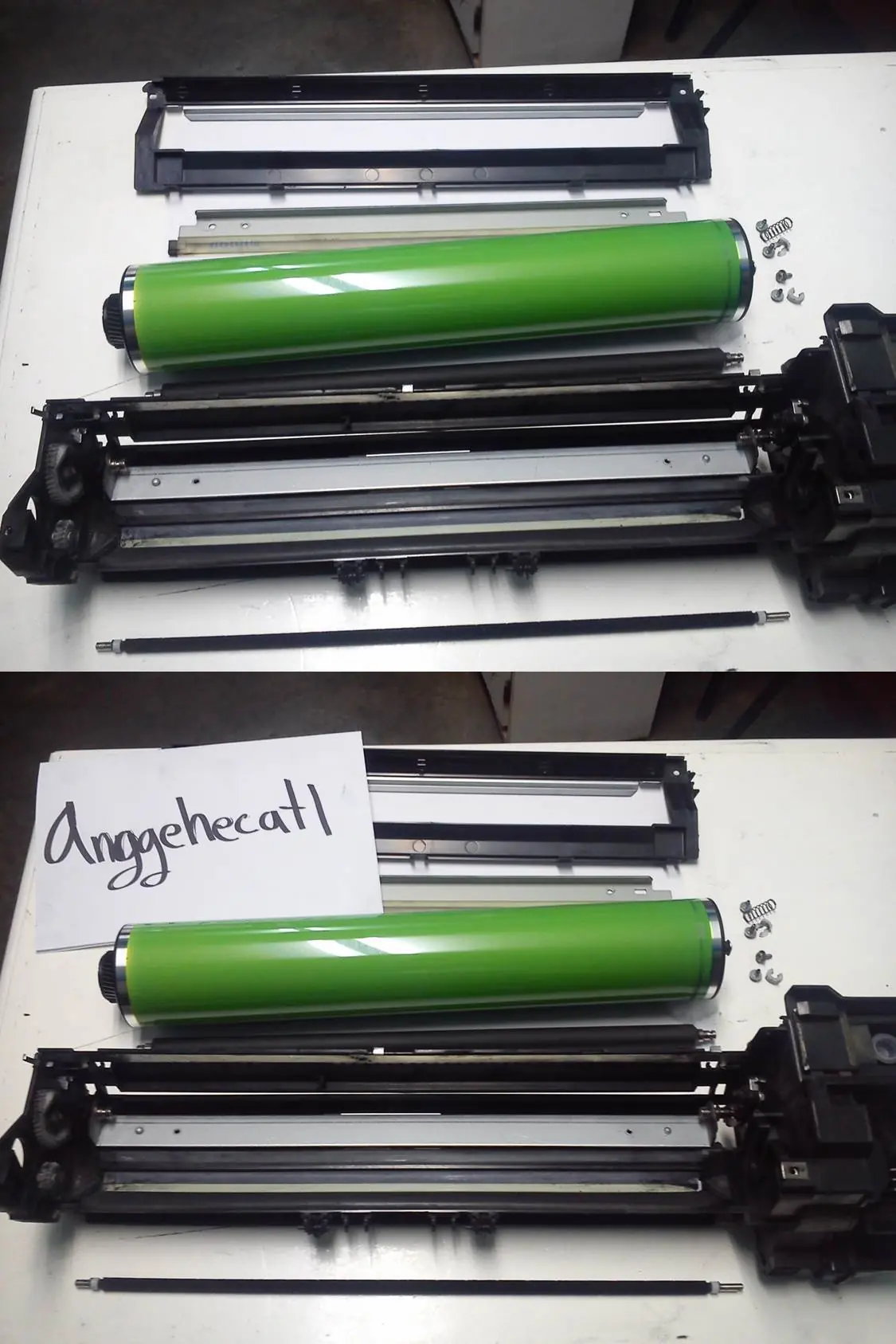

aquí ya todo desarmado y limpio
después viene el rearmado de todas las partes
-en forma contraria al desarmado-
cuchilla
rodillos
sin olvidar la precaución de poner los seguros con mucho cuidado

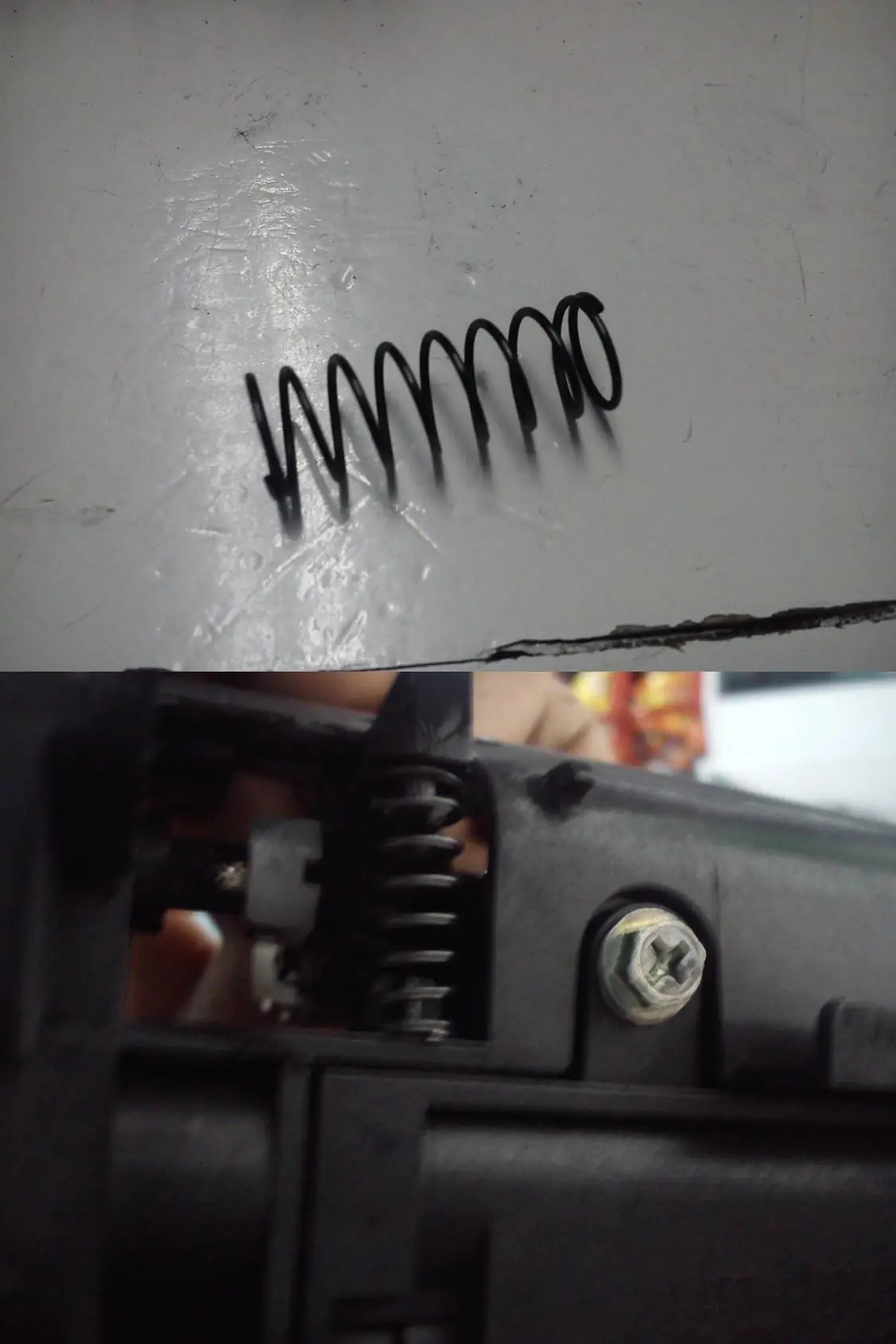

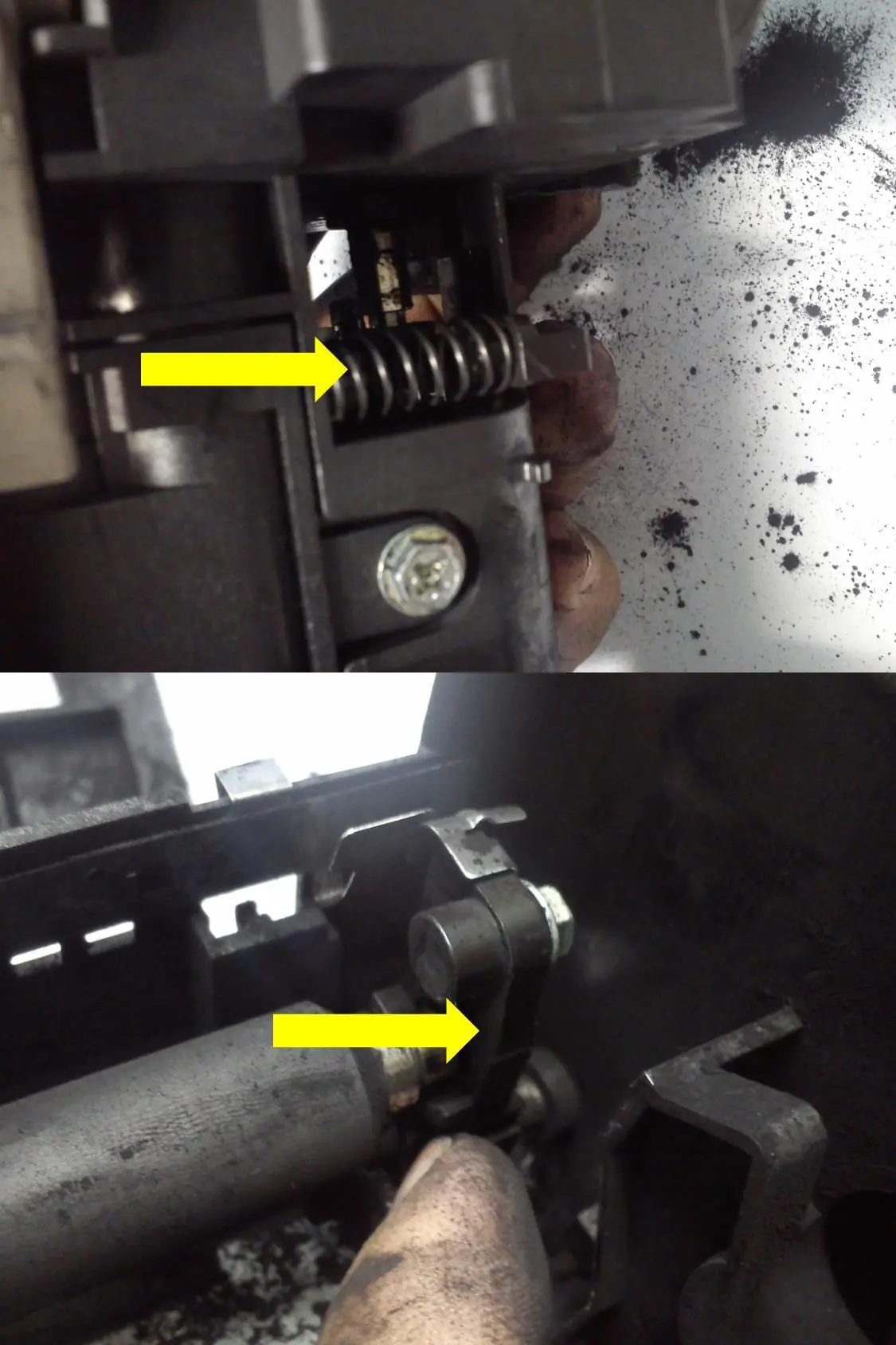

y el resorte de la parte posterior

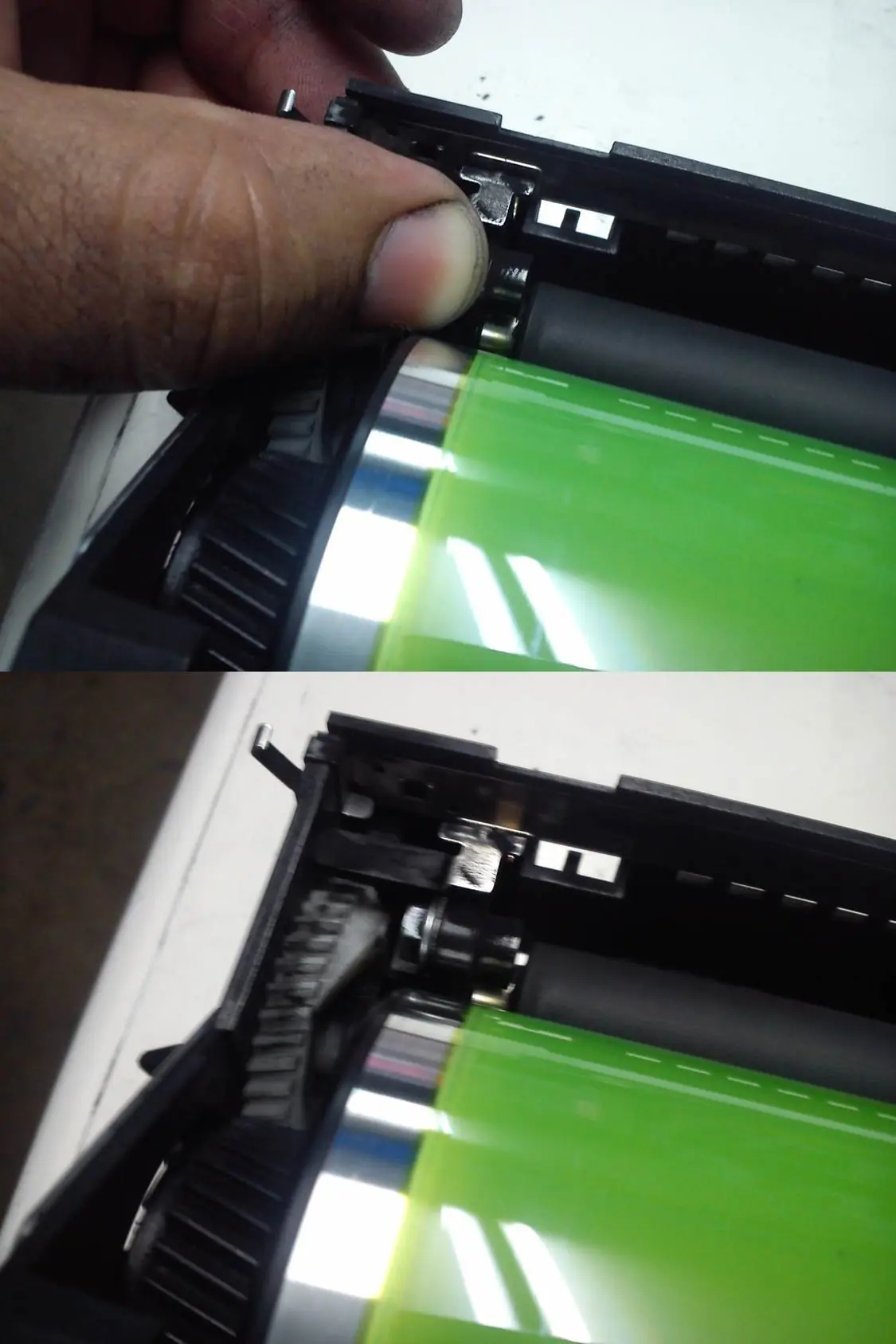

al montar de nueva cuenta el cilindro hay que empujar un poco el rodillo para que el engrane no sufra ningún daño al acoplarse
finalmente se monta la tapa con sus respectivos dos tornillos y listo
