Hola
hoy les traigo un nuevo post en el cual mostrare como hacer un verificador de pistas, las funciones de este aparato son comprobar si las pistas de la plaqueta están bien hechas.

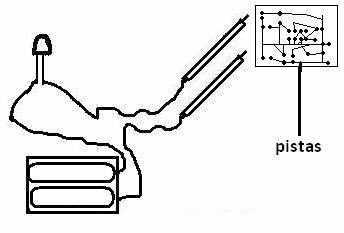

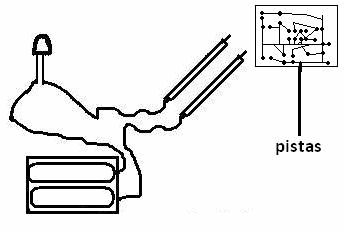

Utiliza un pequeño y simple circuito que es el siguiente...
Para comprobar las pistas de la plaqueta deberemos apoyar una punta de multimetro sobre el primer extremo de la pista que queremos verificar y la otra punta sobre el otro extremo de la pista, si el led se enciende significa que la pista esta bien hecha y que puede pasar corriente, y si no se enciende significa que la pista no se a hecho de una forma correcta, si no entendiste la explicación a continuación voy a mostrarte unos gifs explicativos que hice.
si pasa esto significa que la pista esta bien hecha
si en cambio pasa esto significa que la pista esta mal hecha
PD: yo use puntas de multimetro, pero si quieren pueden usar cables
Bueno, ahora empezamos con el proceso de construcción
los componentes que vamos a utilizar son los siguientes:

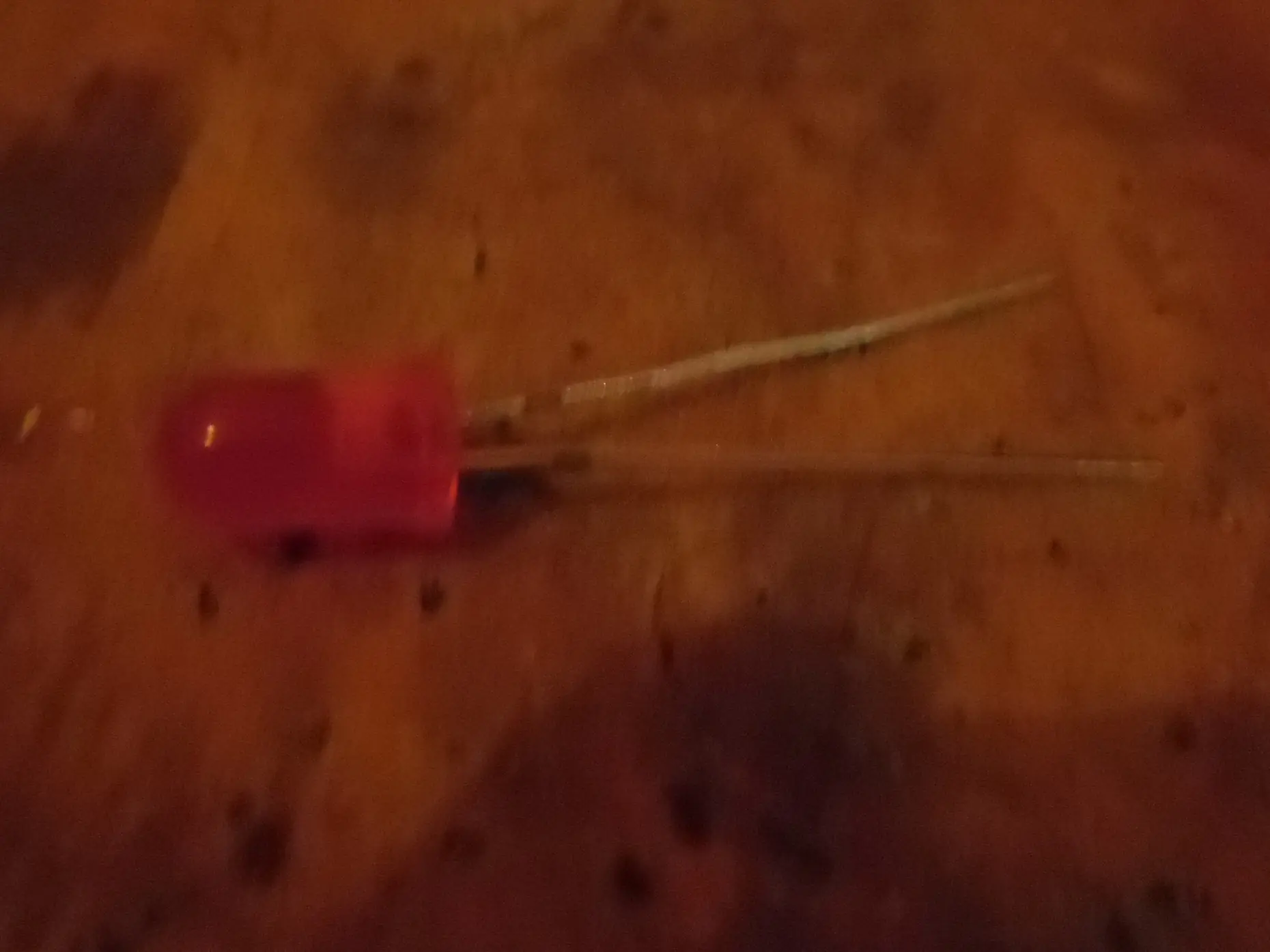

1 o 2 o la cantidad de leds que ustedes quieran, yo use dos
1 portapilas para pilas AA

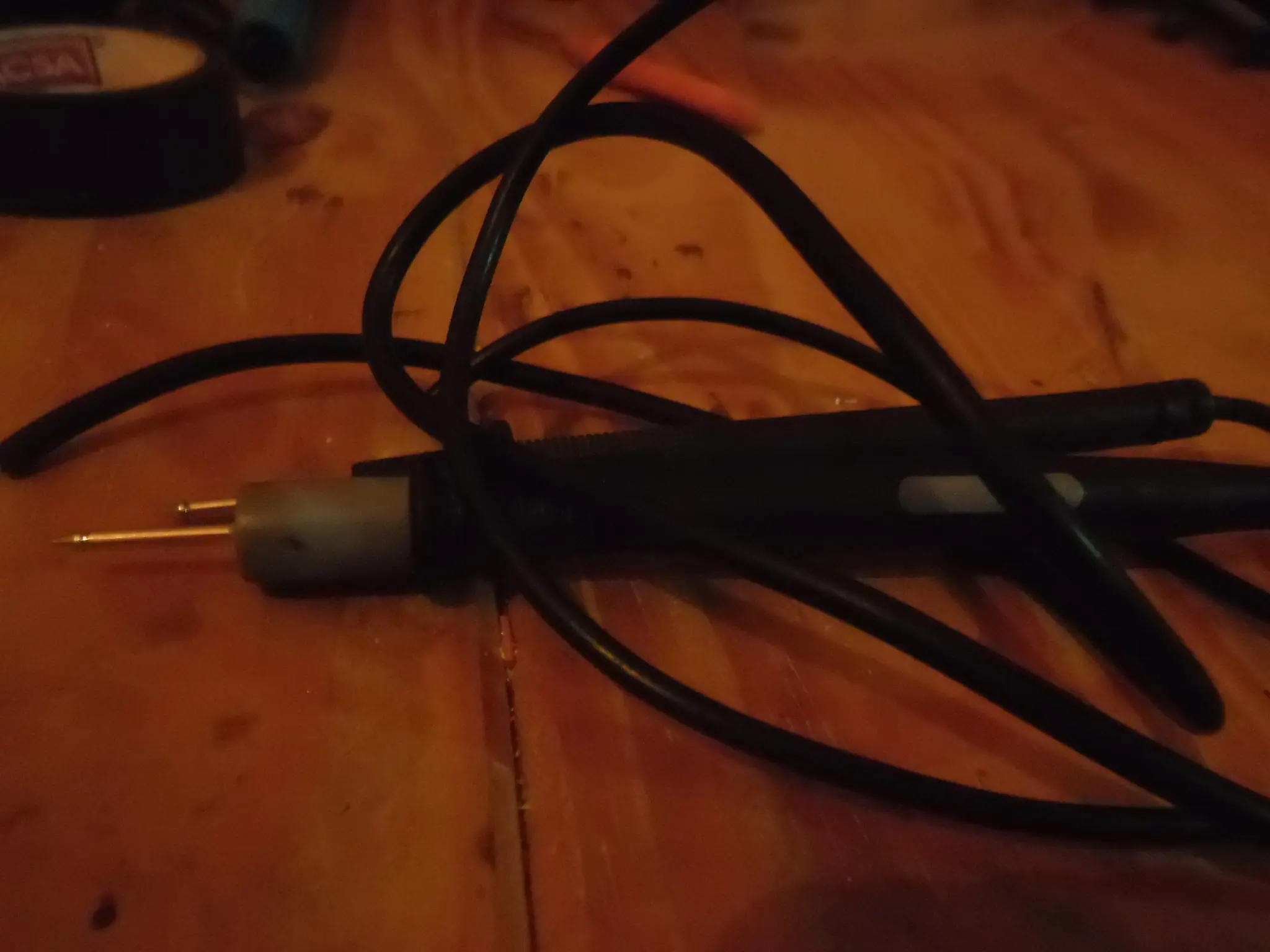

2 puntas de multimetro (también podes usar cables)

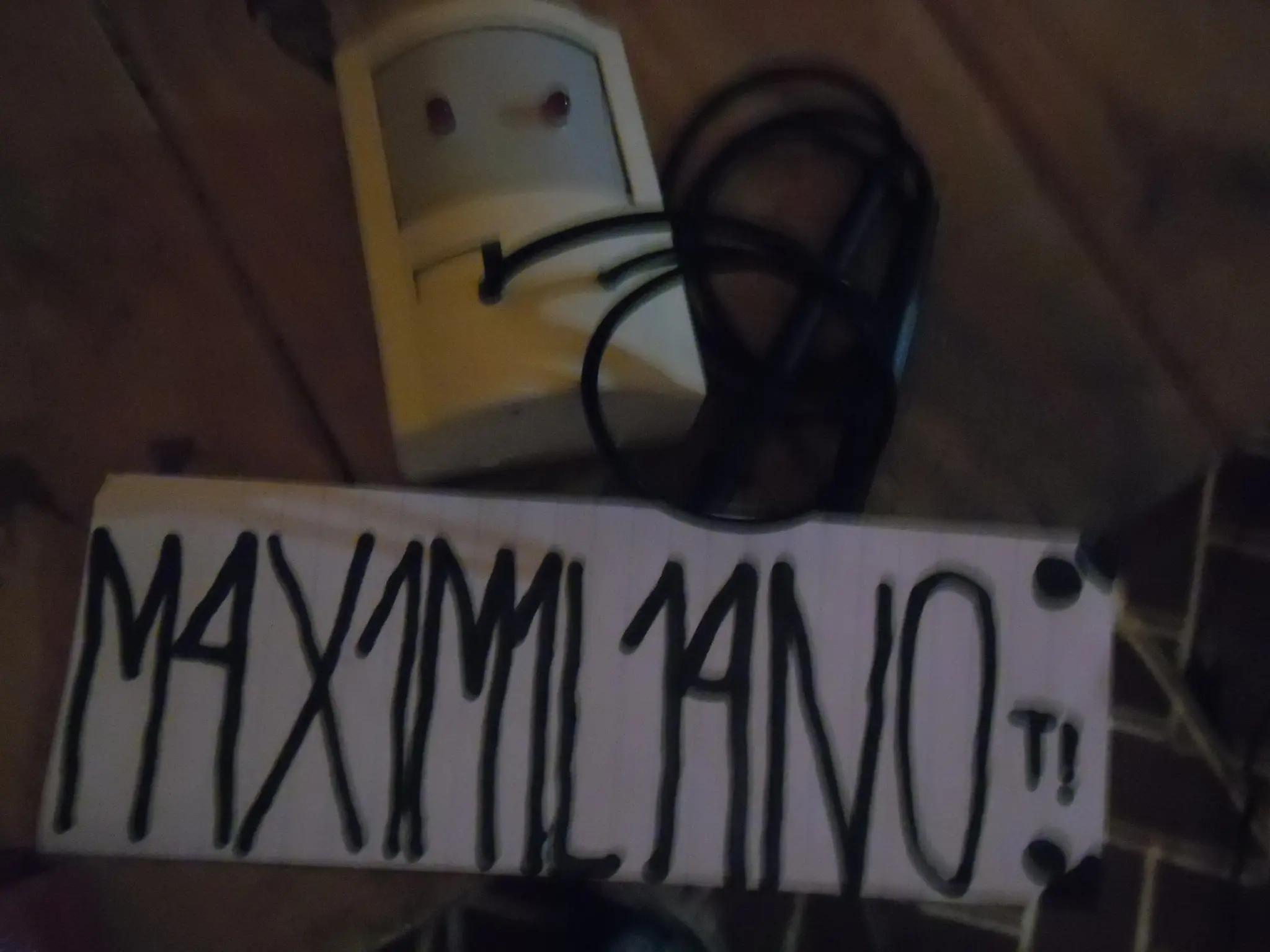

una cajita para montar todo el circuito
ahora a construir

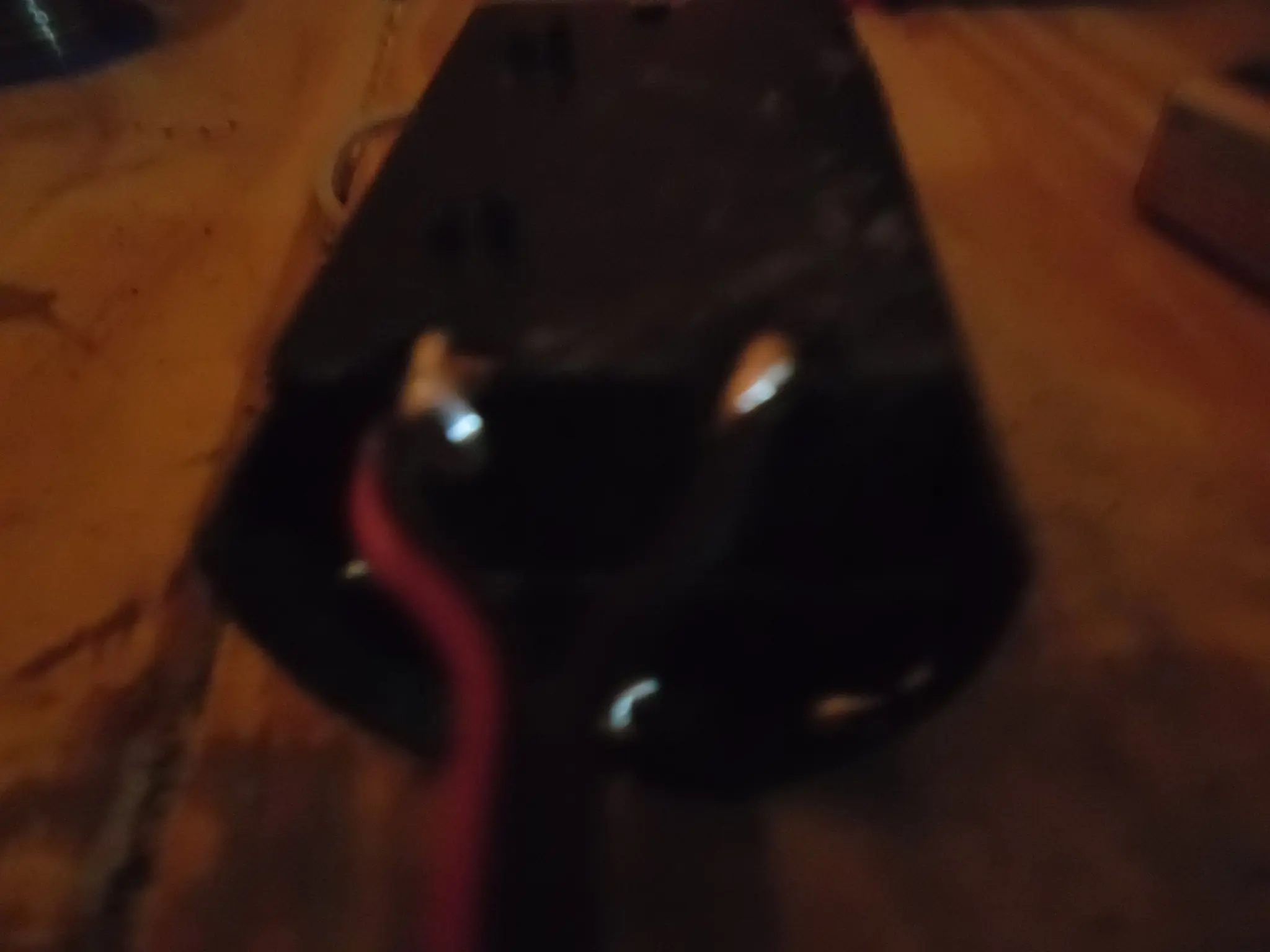

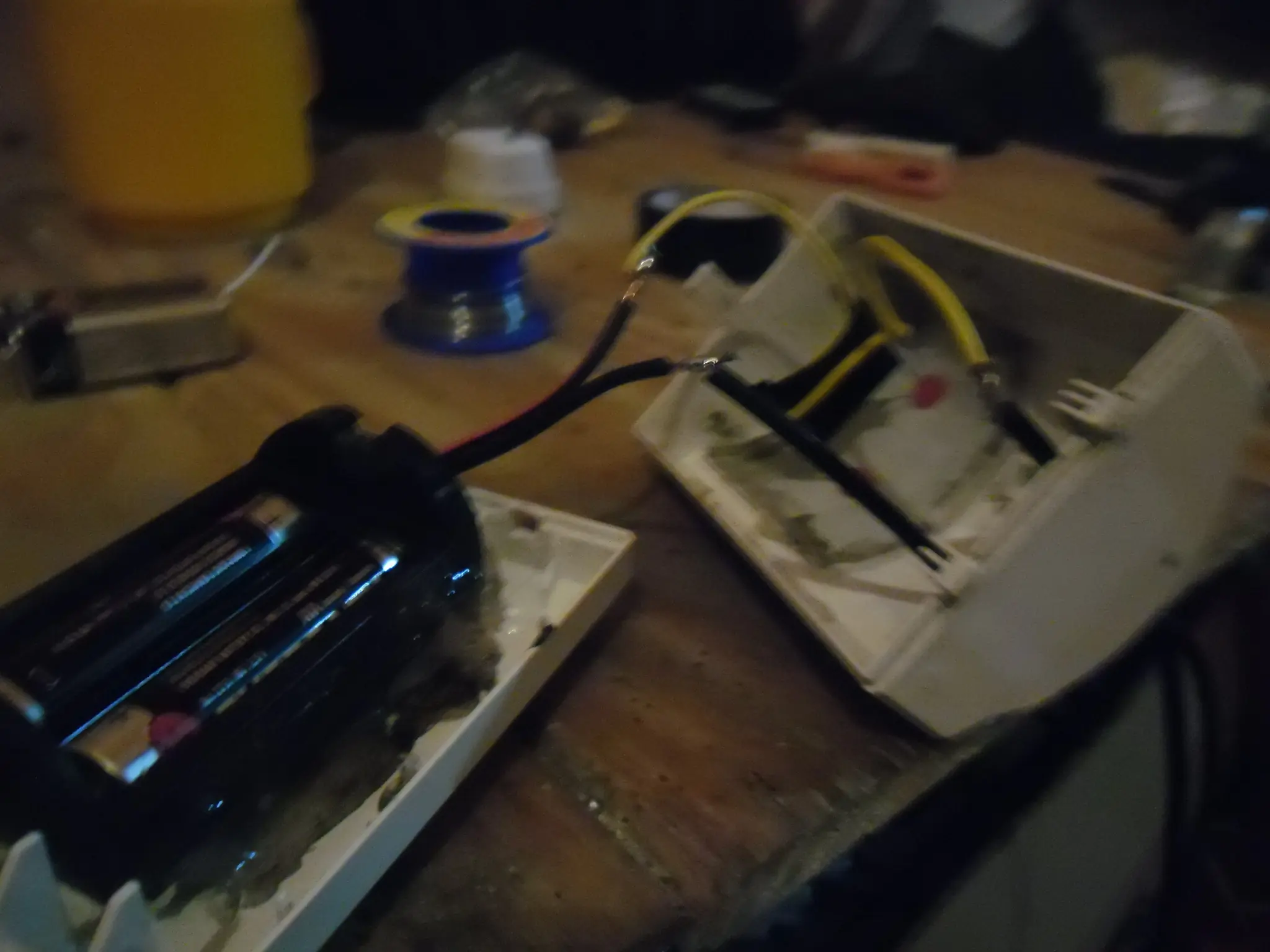

primero soldé un cable a los terminales del portapila

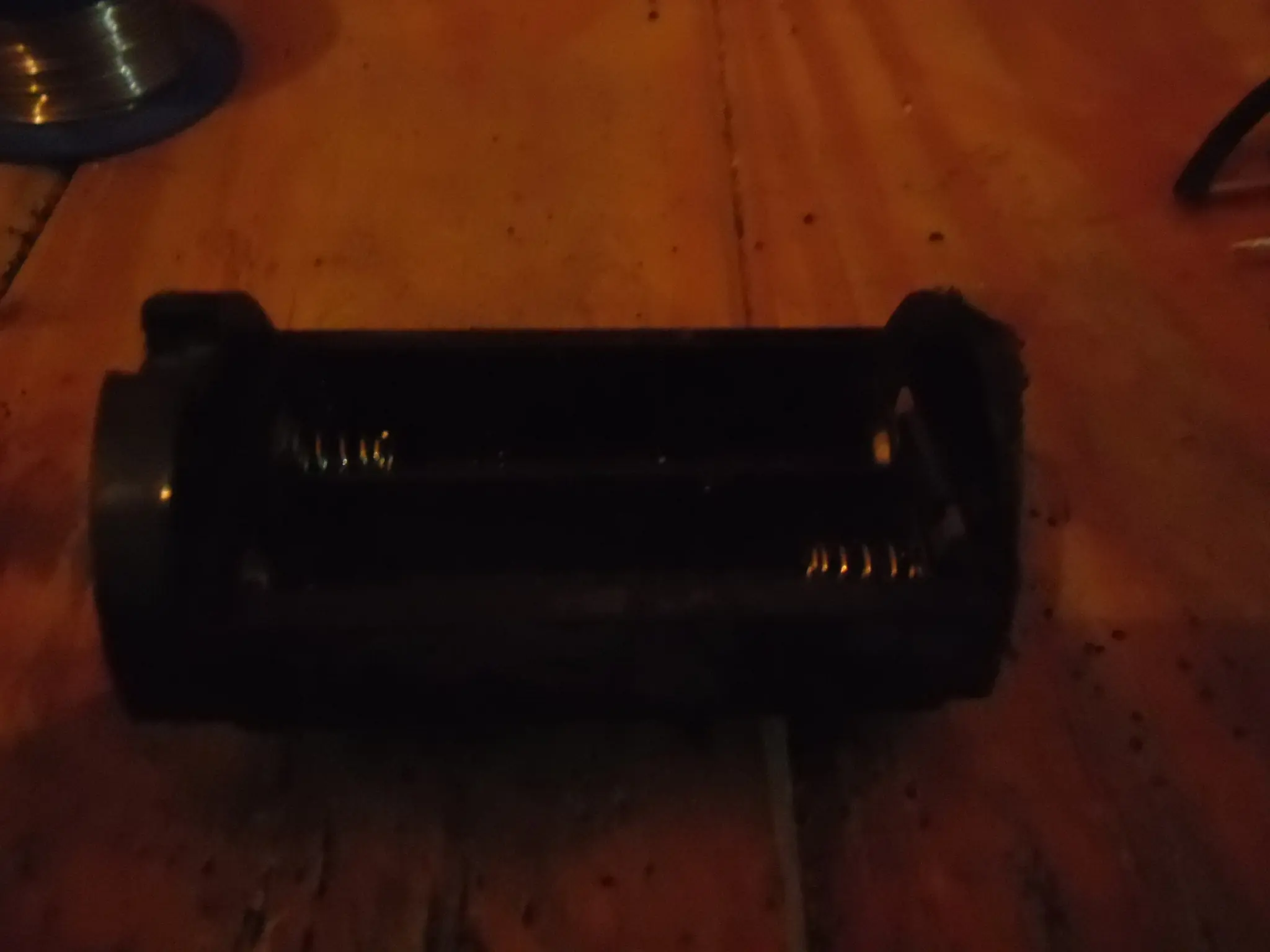

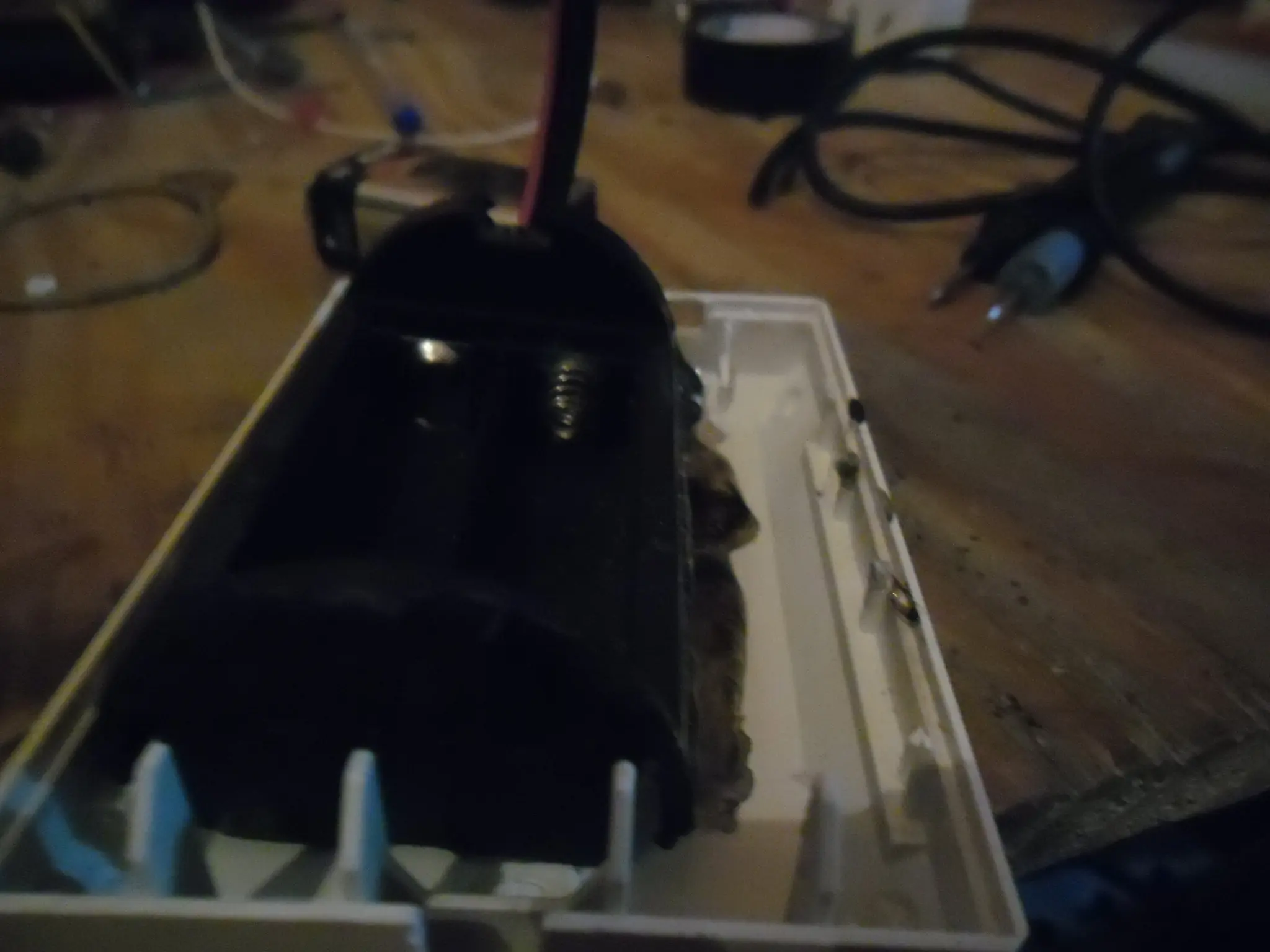

después pegue el portapilas a la cajita

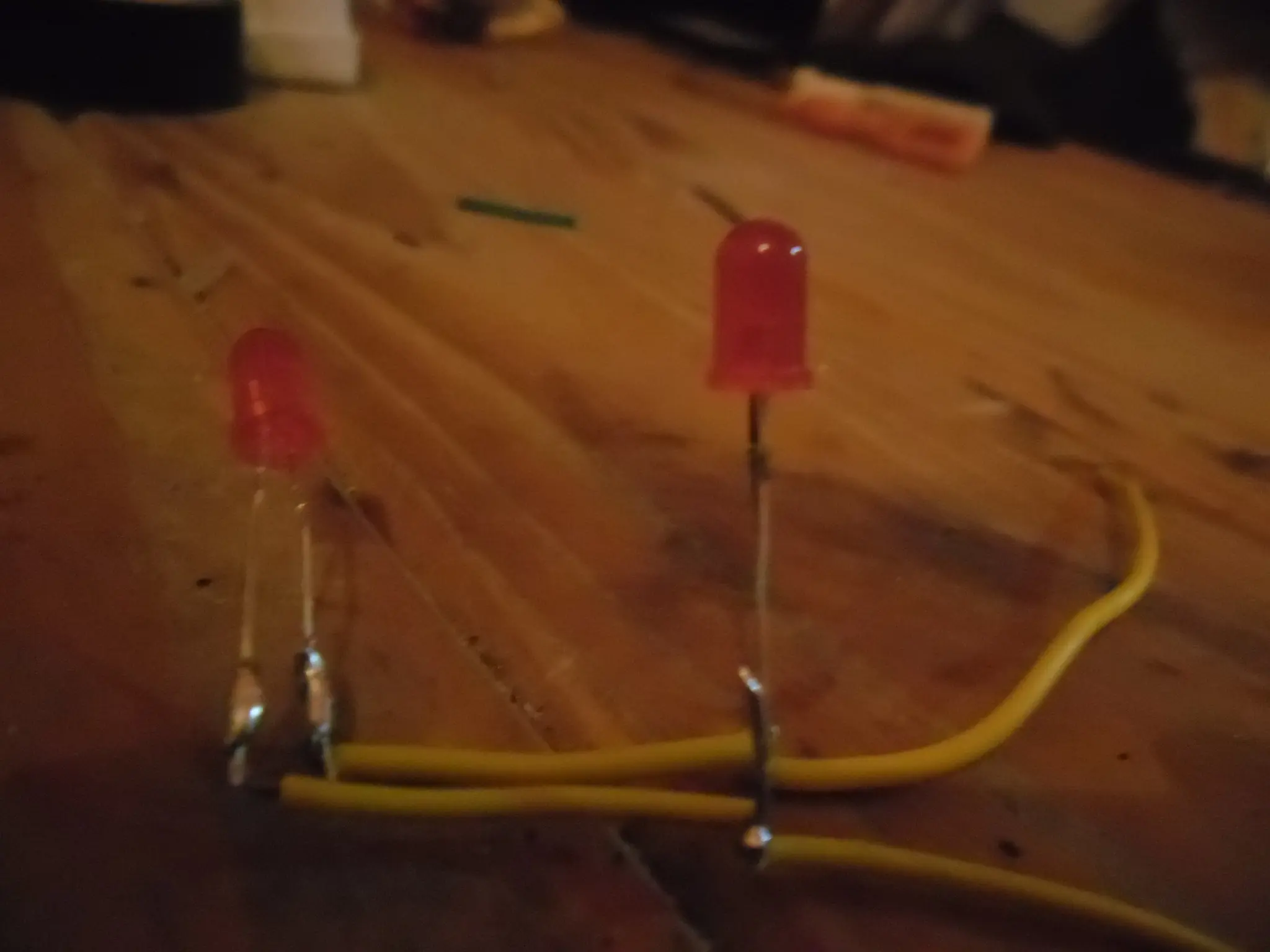

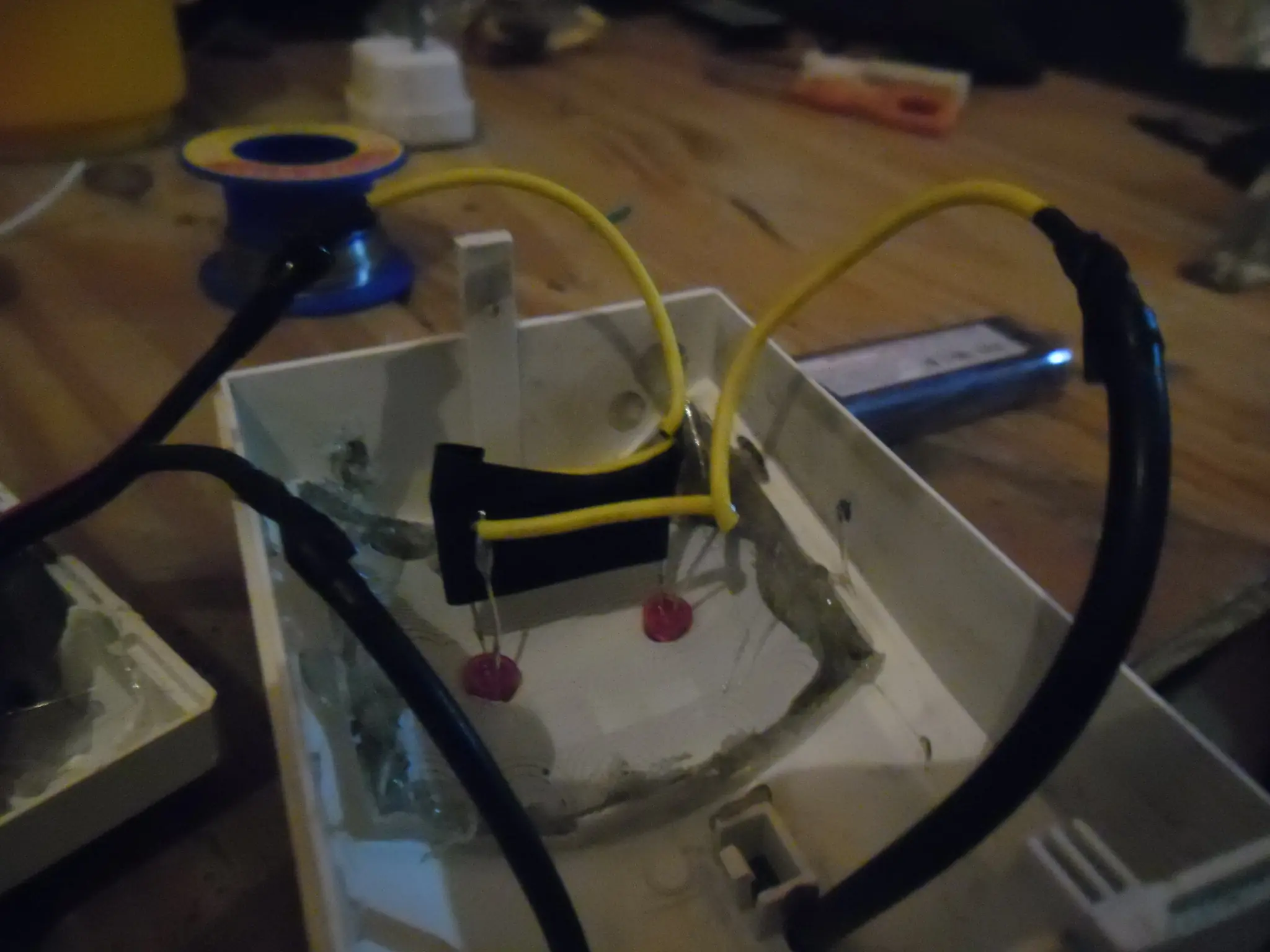

luego le soldé los cables a los los leds

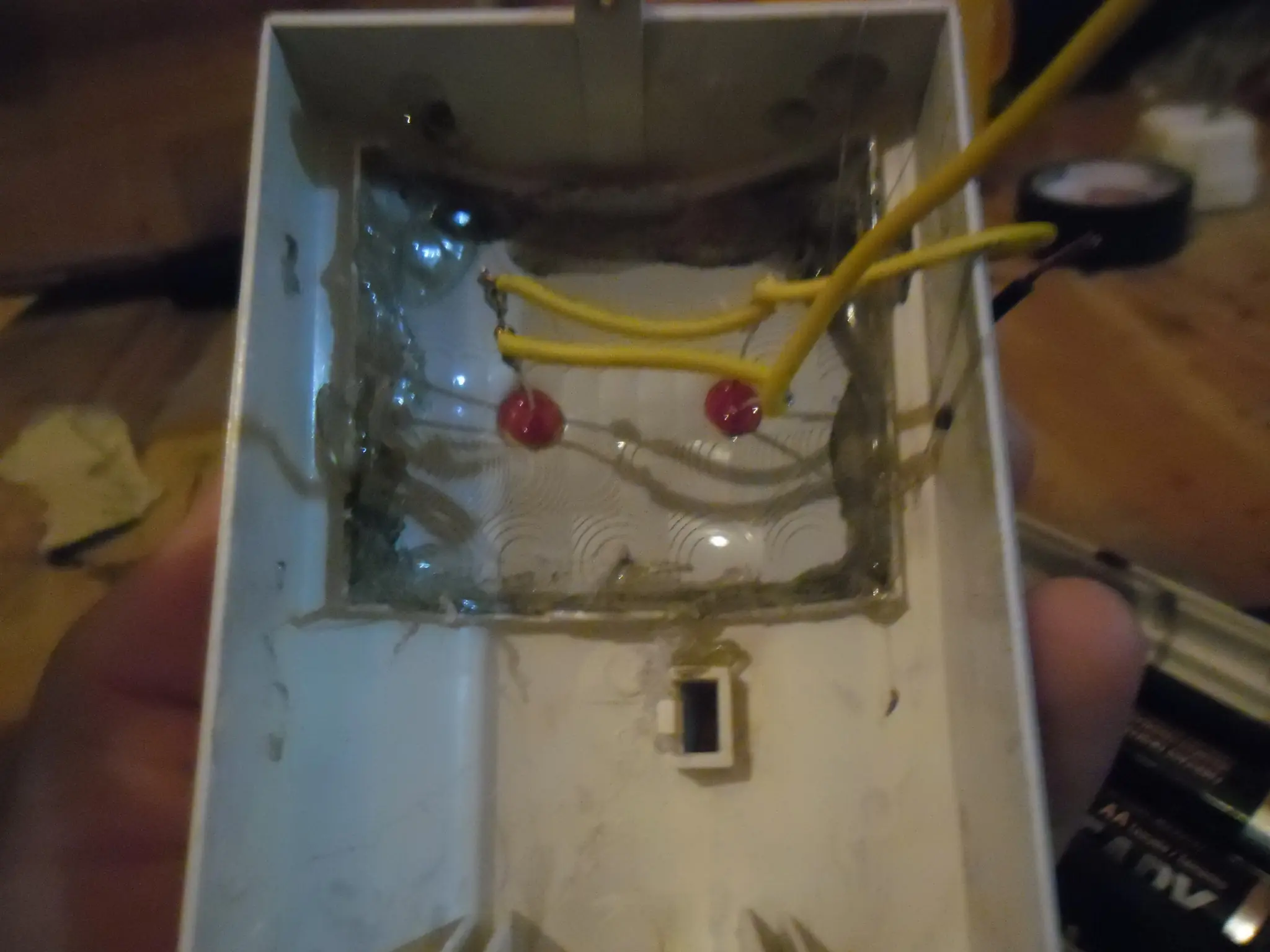

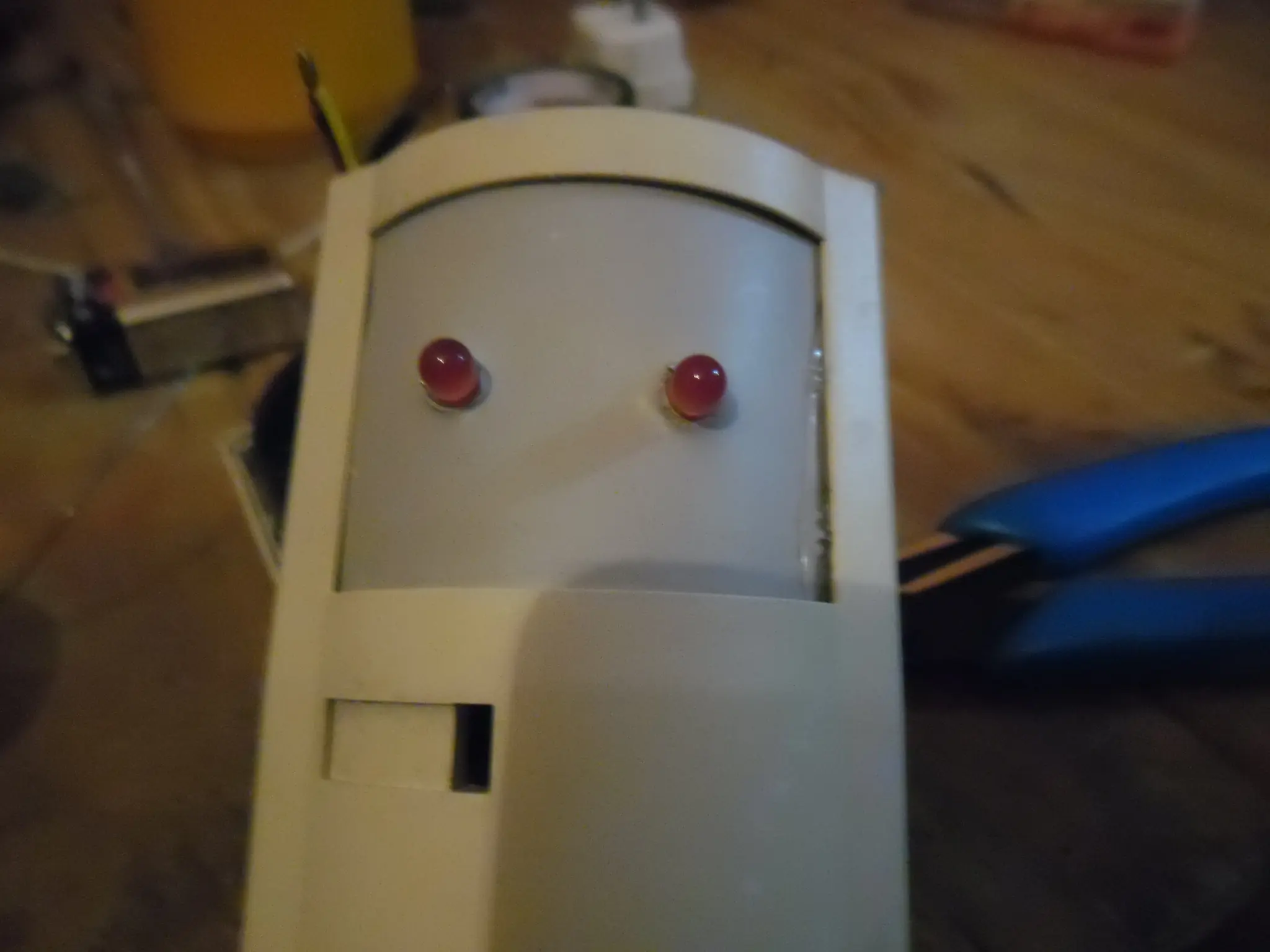

después puse los leds en la cajita

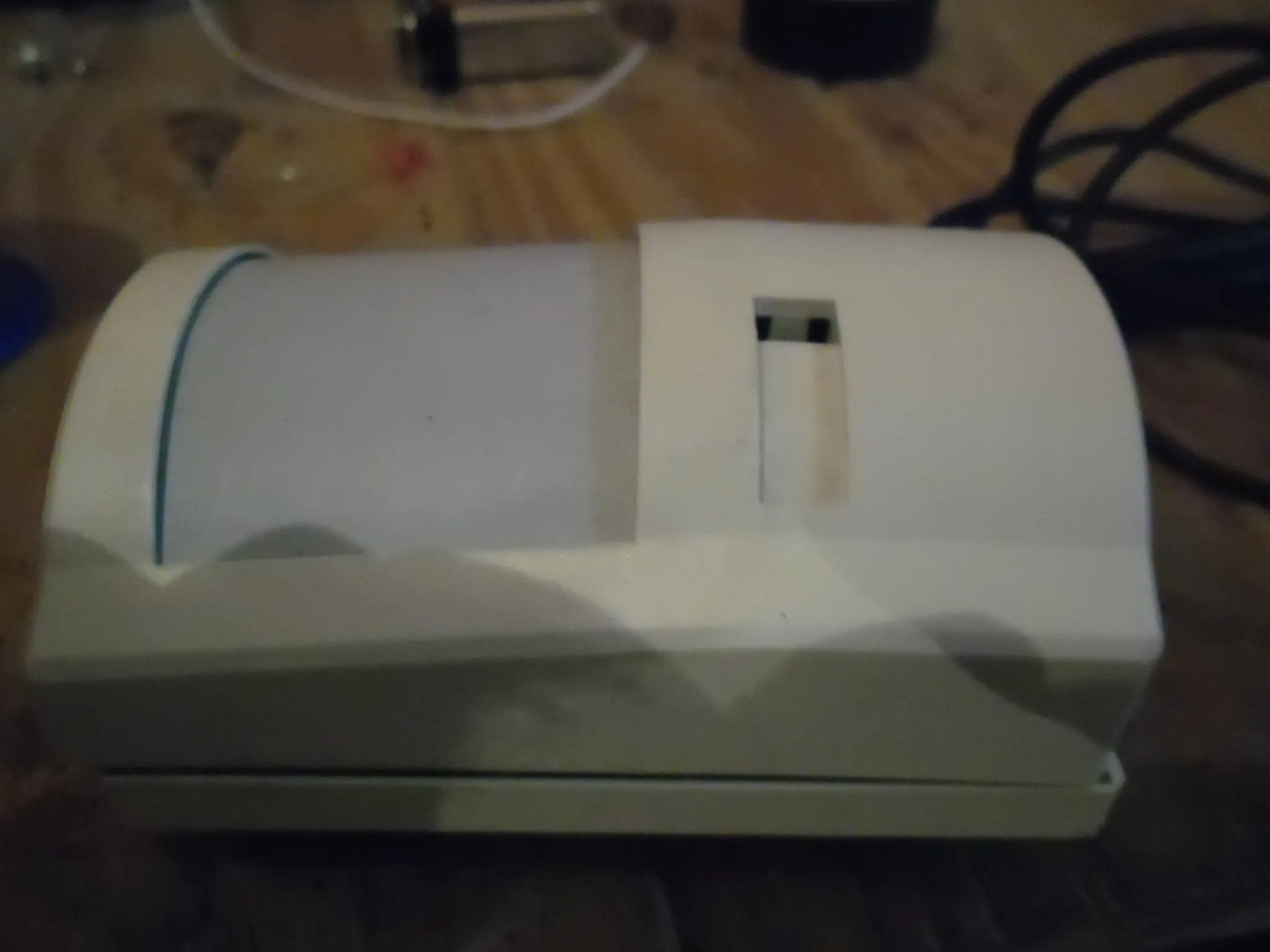

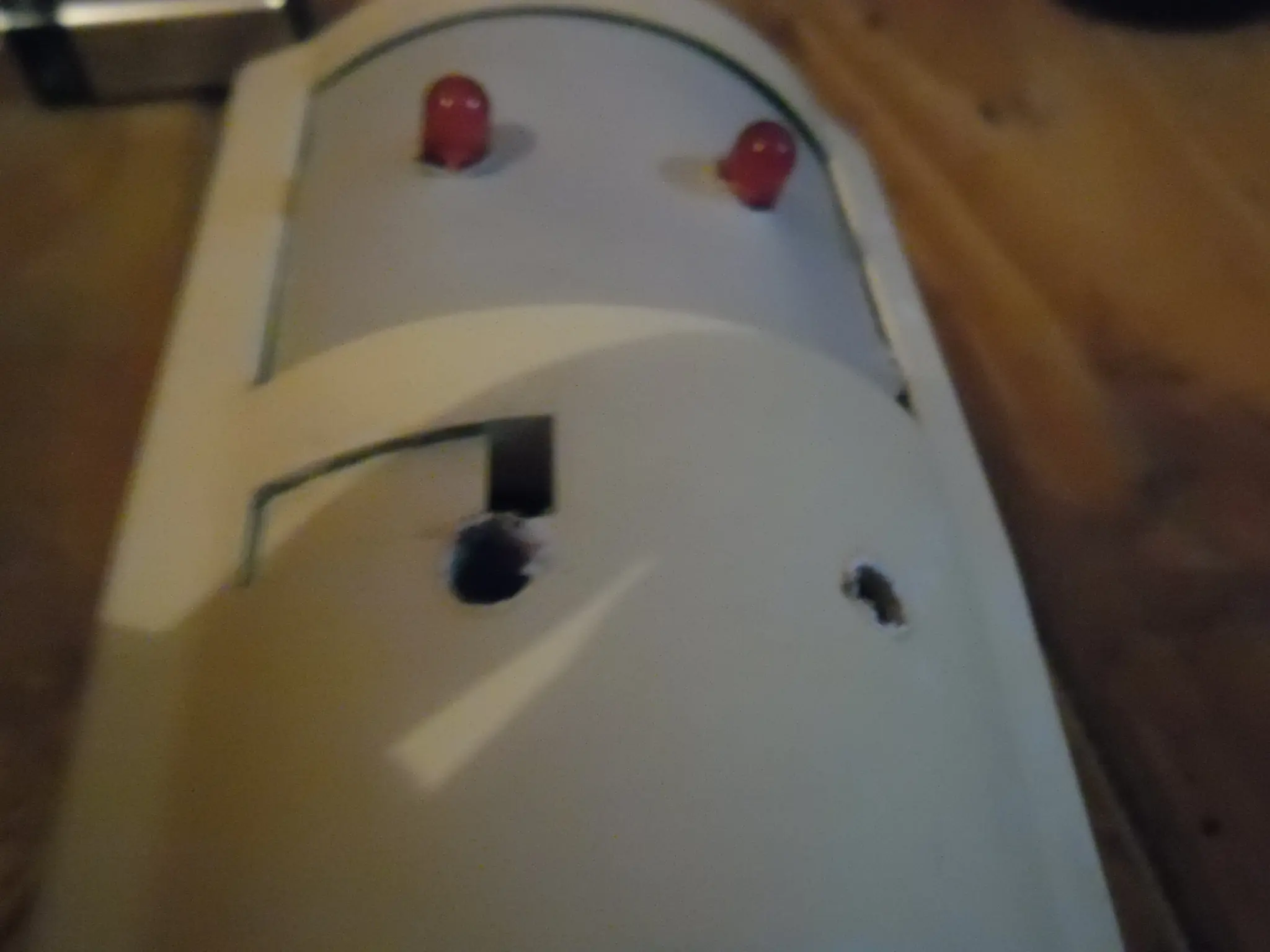

luego hice los huecos para poder meter las puntas del multimetro
y al fin llegamos a el ultimo paso que es soldar todo!
la certificación
el vídeo mostrado como funciona
Bueno, eso es todo, espero que les haya servido, y nos vemos en el próximo post
