Llevo 10 años con mi negocio de (cyber- reparación de equipo de computo, y electronica) los años dan experiencia, se necesitan materiales adecuados para ciertas tareas. En este caso para soldaduras fina o muy pequeñitas se necesitan cosas como lentes tipo joyero, lupa de buen aumento y grande, o un microscopio ya sea profesional o de los economicos de usb.
Desde siempre me ha gustado sacar provecho a todo lo que tengo en casa. No me gusta tirar nada en cuestiones de electronica. A mis 39 años tengo procesadores Cyrix, memorias simm, una tandy 200 (funcionando) y muchas otras cosas.
En este caso me decidi por hacerme mi propio "Microscopio" para realizar soldaduras finas (SMD), componentes de 1mm o menos (pines de centro de carga de celular). Y lo + importante TODO RECICLADO.

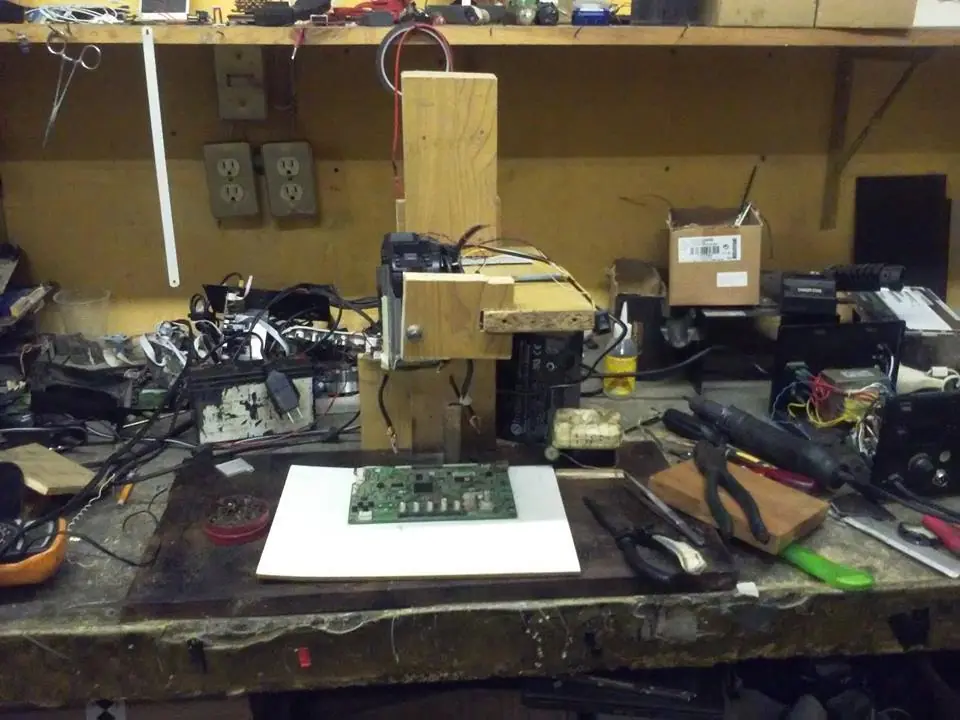

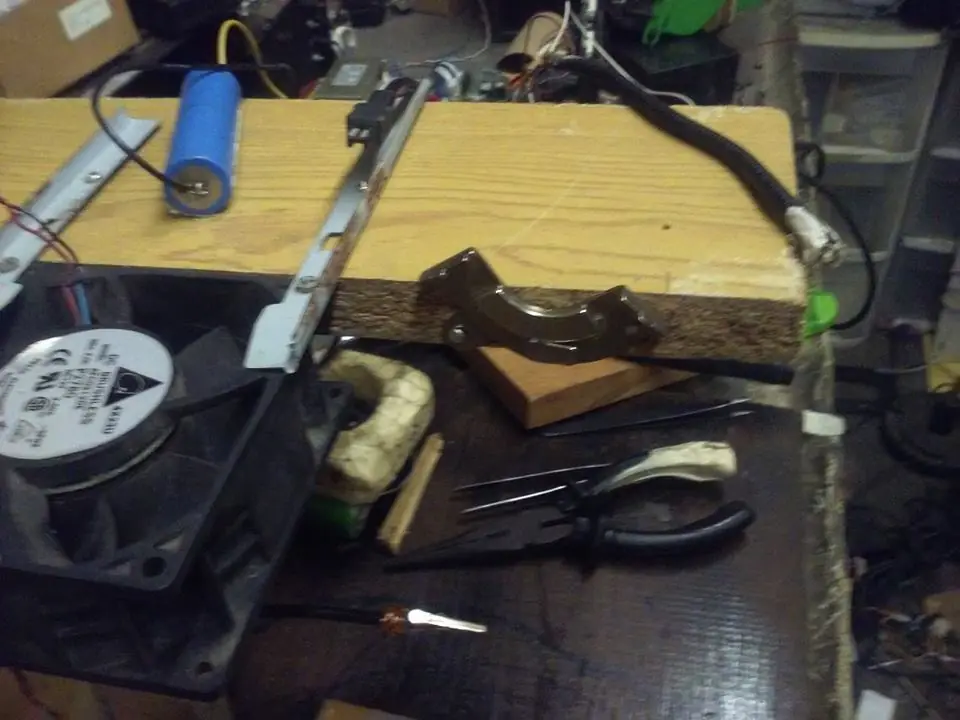

Utilizando madera que tenia tirada aca, de pino la de la base. de escritorio de computadora lo de+.

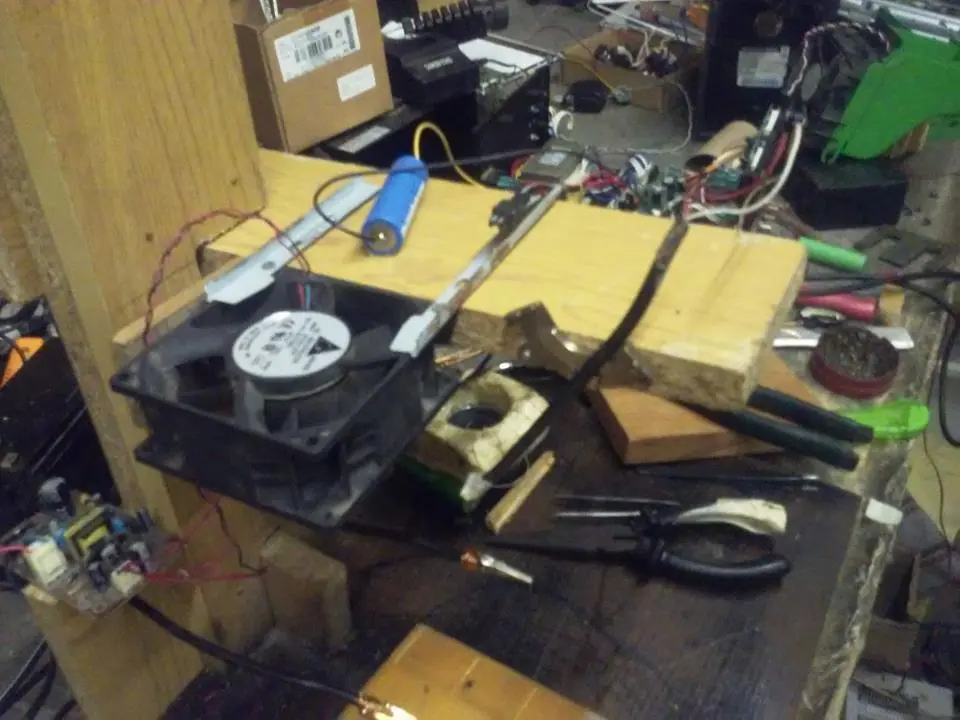

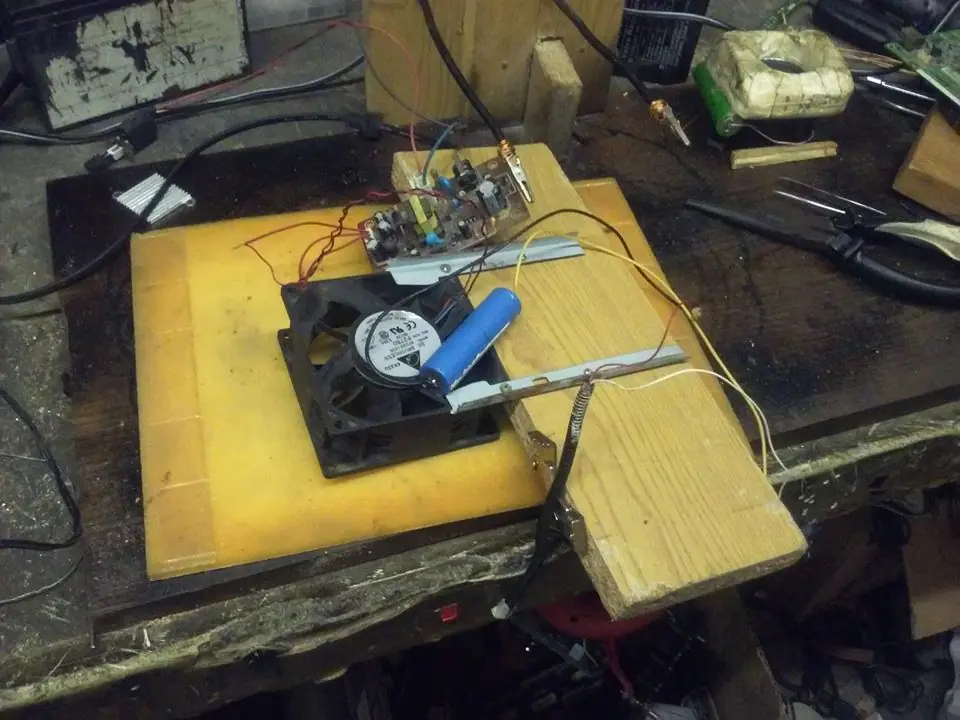

Ventilador para extraer los vapores del cautín

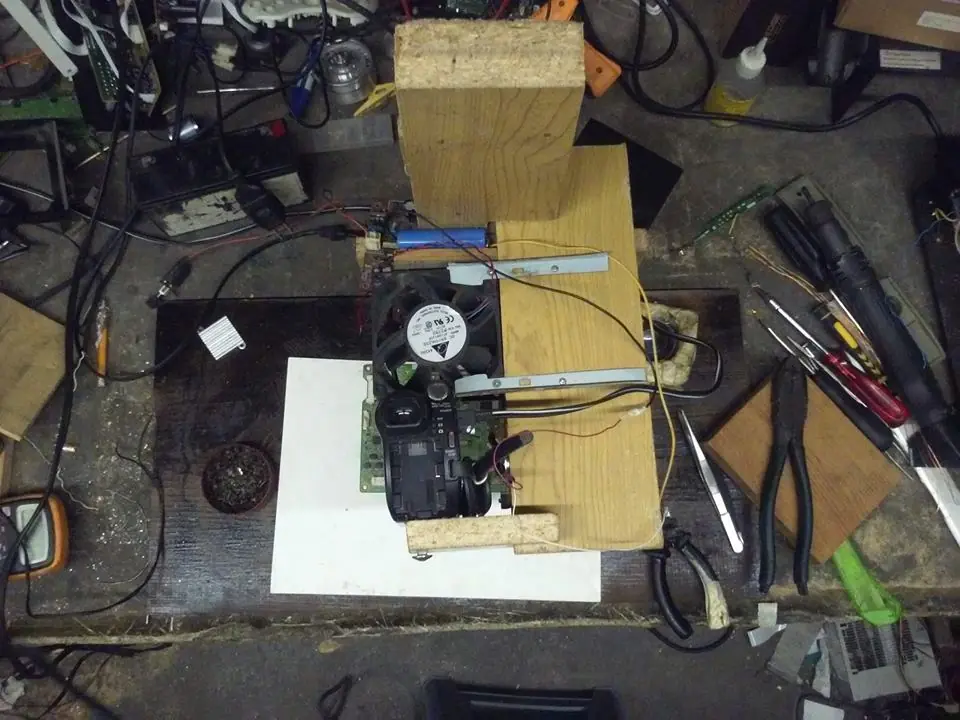

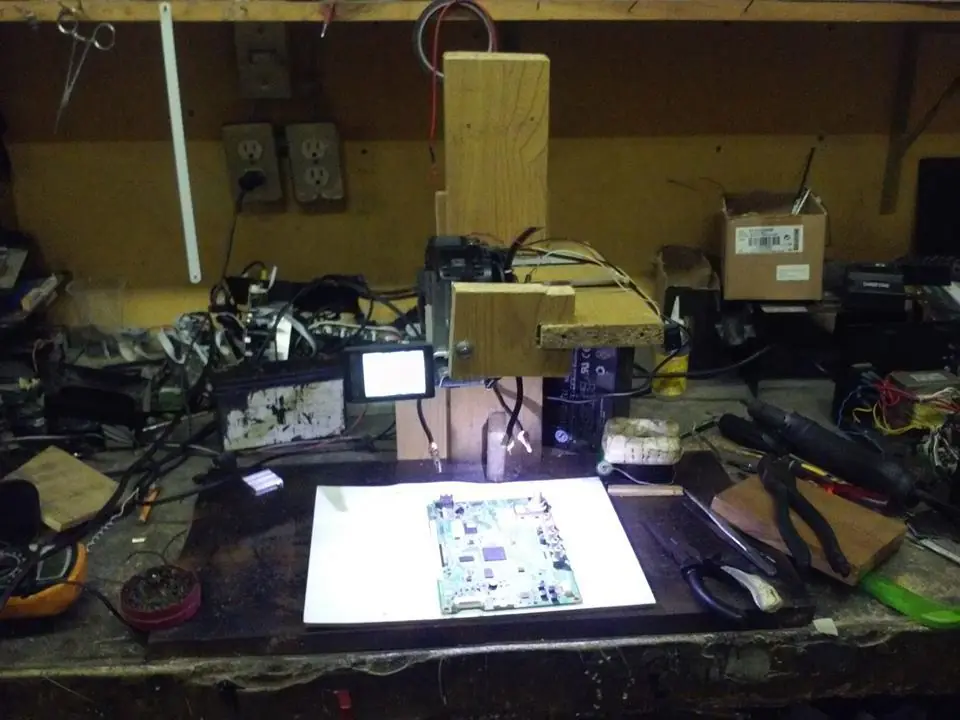

En funcionamiento
Usando la camara sin zoom

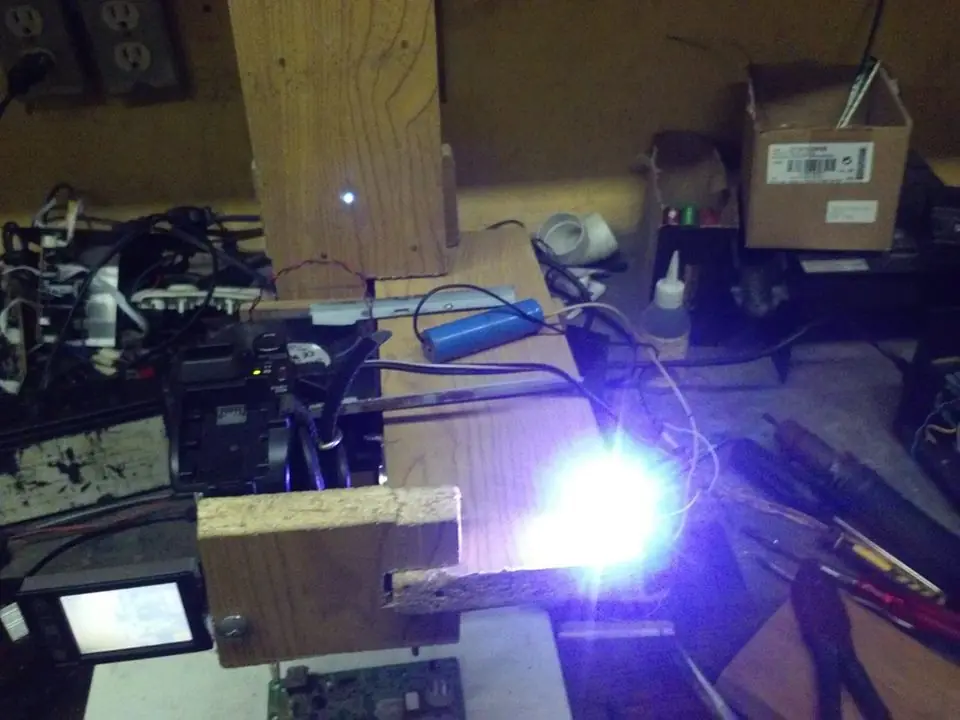

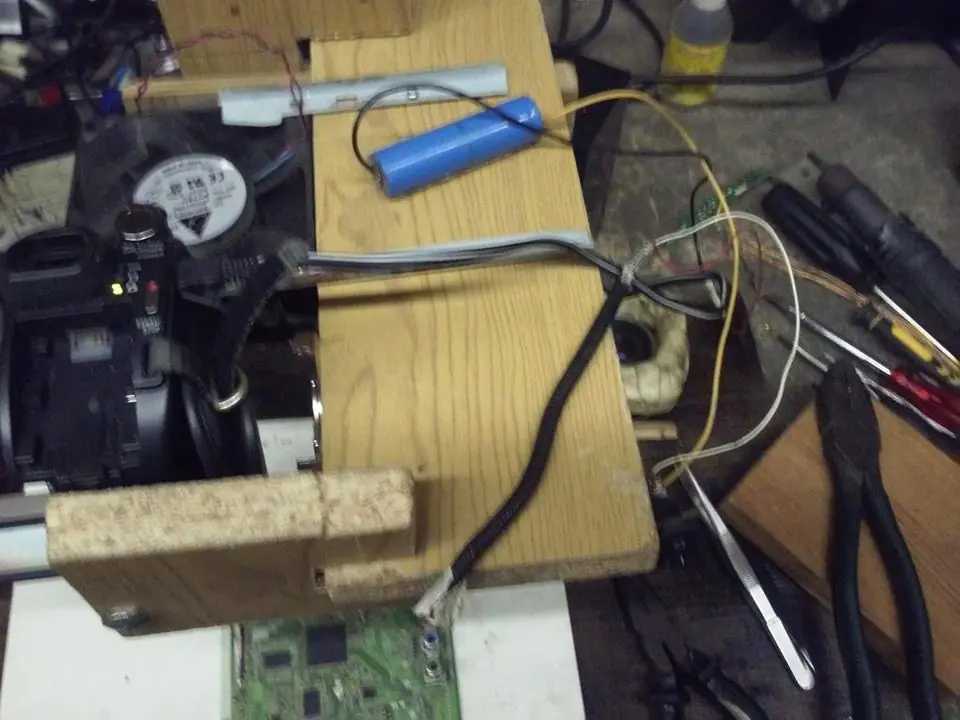

Lampara hecha con un led reciclado de la tira de led de las pantallas de minilap, una bateria reciclada de una bateria de laptop (la azul, esa vienen por dentro) de 3.7 v (es lo que da esta)
Un pedazo de "tubo" flexiblew, en la punta (con masquin) el led, la bateria, cables y un switch de encendido sacado de una fuente de poder

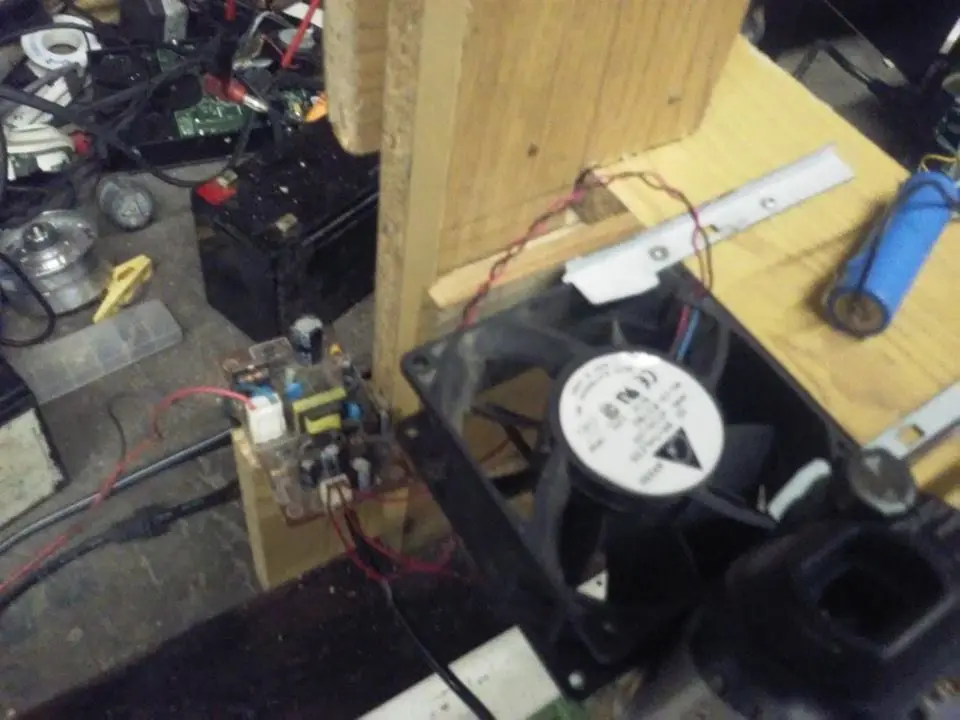

El extractor de aire es un ventilador trasero de una vieja PC Compaq, de 12v a 2.5 A, alimentado por una fuente de poder de un viejo DVD (todavia no traia usb) y sobra un cable de 3.3v para reutilizar.
Una vieja camara Sony HandyCam DCR-DVD108 40x zoom, tomada a acambio de servicio de formateo y limpieza de impresora a una señora clienta.

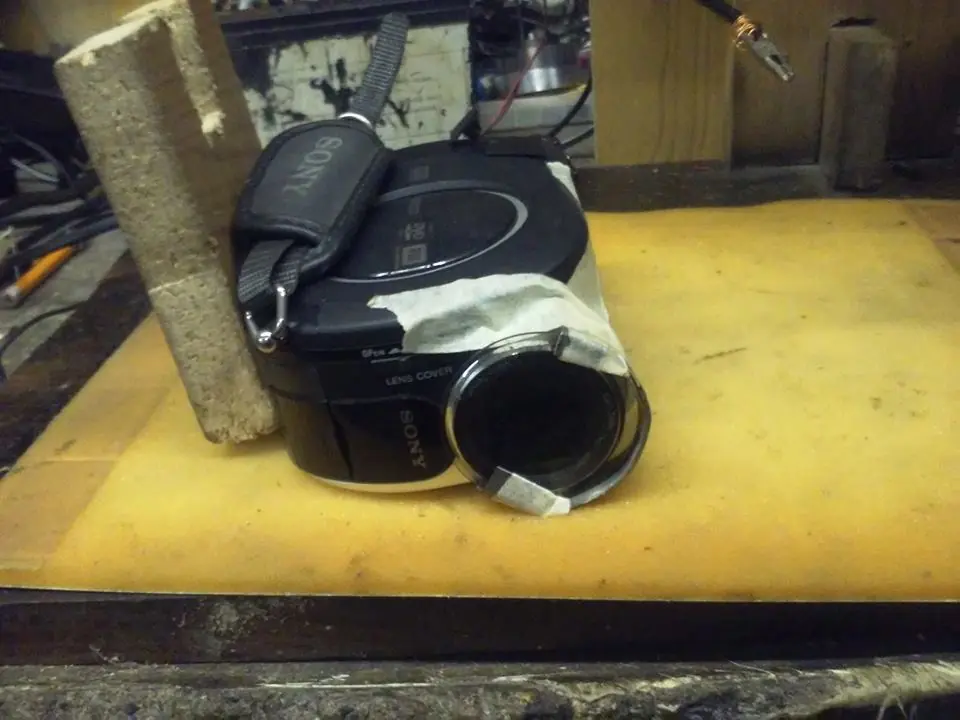

Para lograr todo el zoom se adapto un lente de otra camara vieja, en la punta de la camara una base improvisada funcional para poner y quitar el lente . Este mod, se le ocurrio a un amigo vecino.

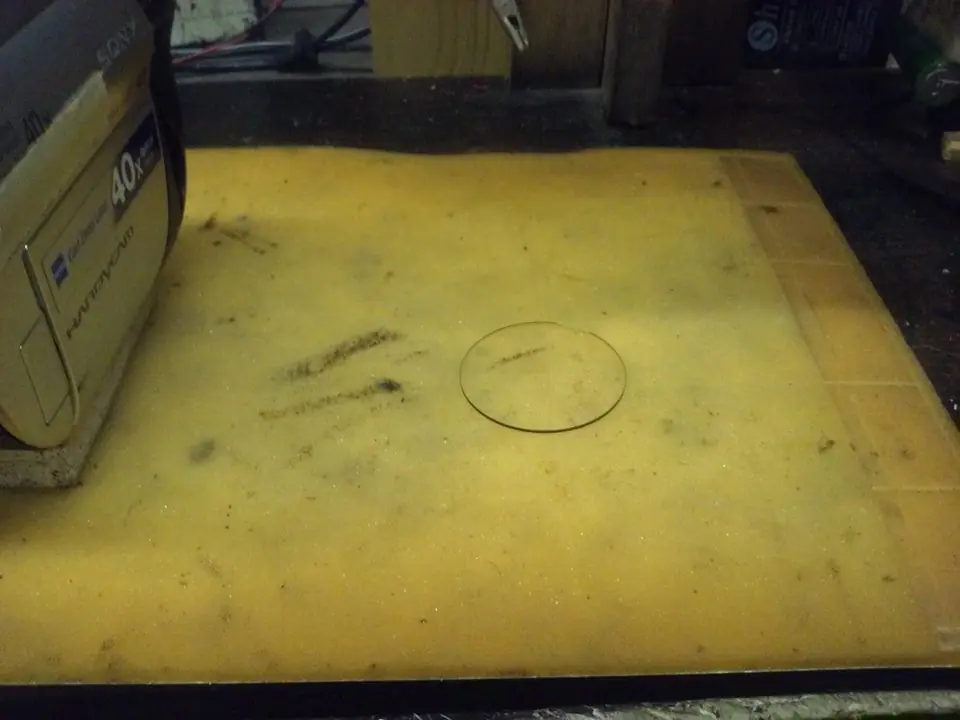

El lente de la camara

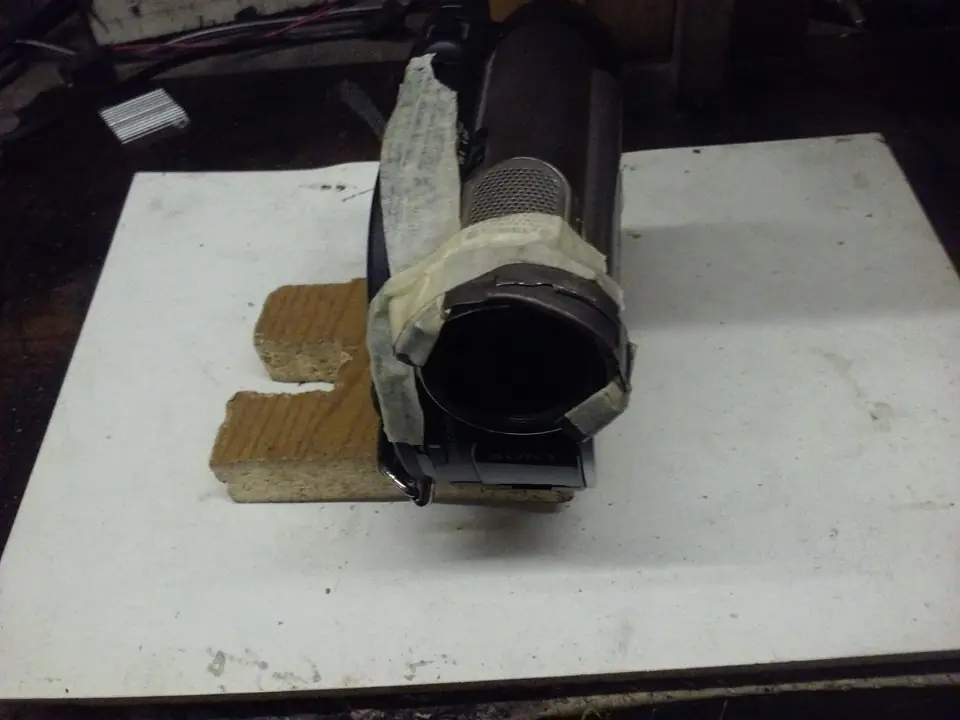

Colocado en la punta con la base
La lampara se sostiene con un iman de neodimio sacado de un disco duro.
Lampara colocada, se mueve a gusto dependiendo el uso.

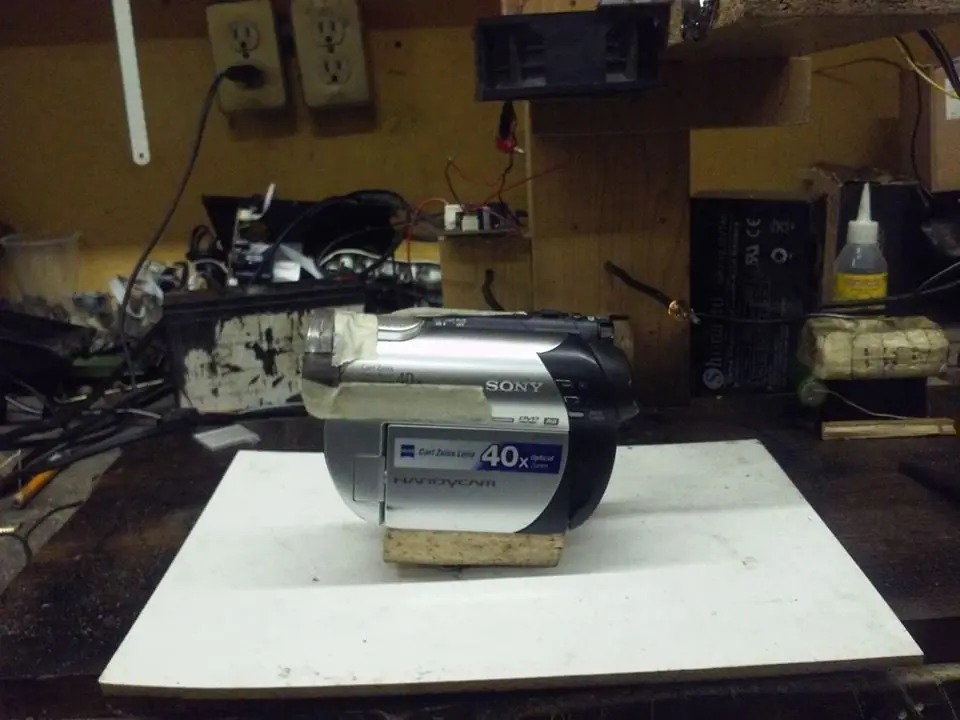

El "brazo" de la camara tanto la camara es quitapon

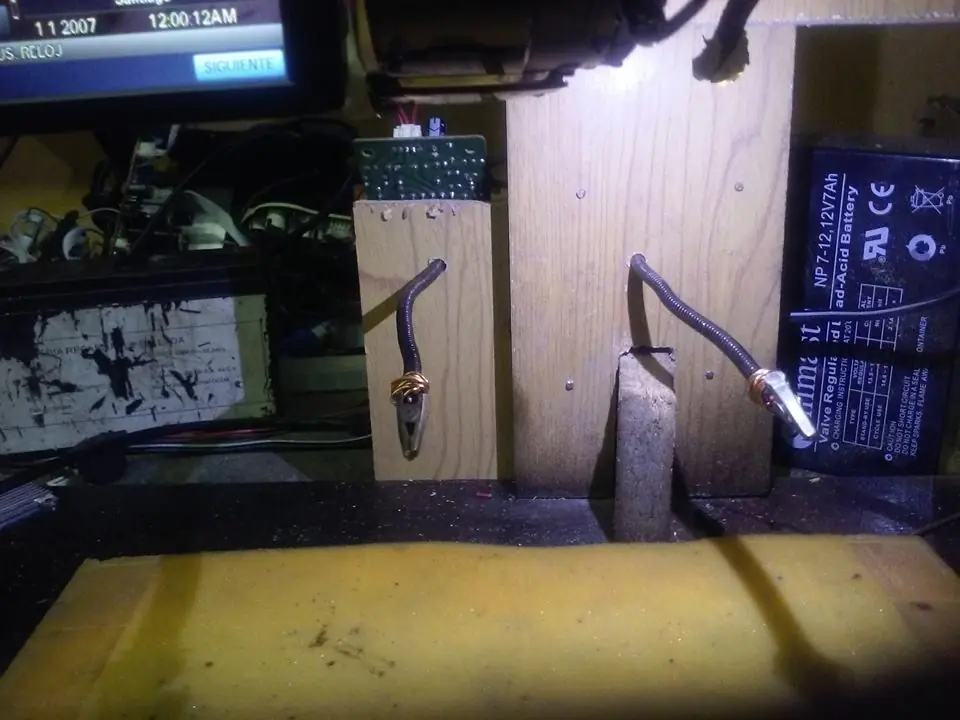

Se adapto 2 caimanes (reciclados tambien) con otro tubo flexible para "tercer brazo" para soldar.

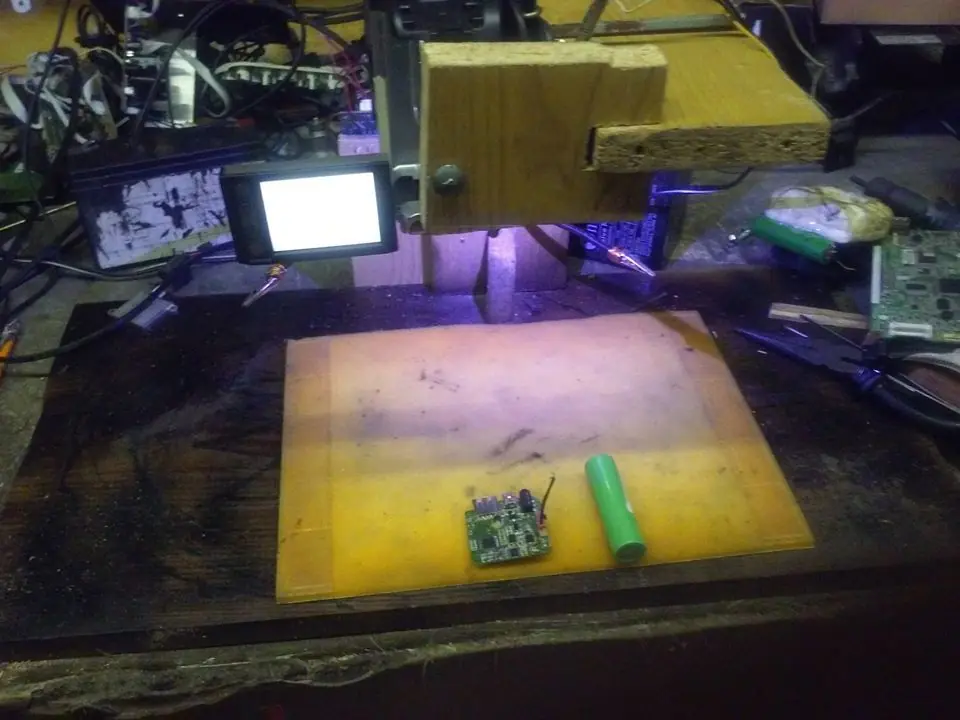

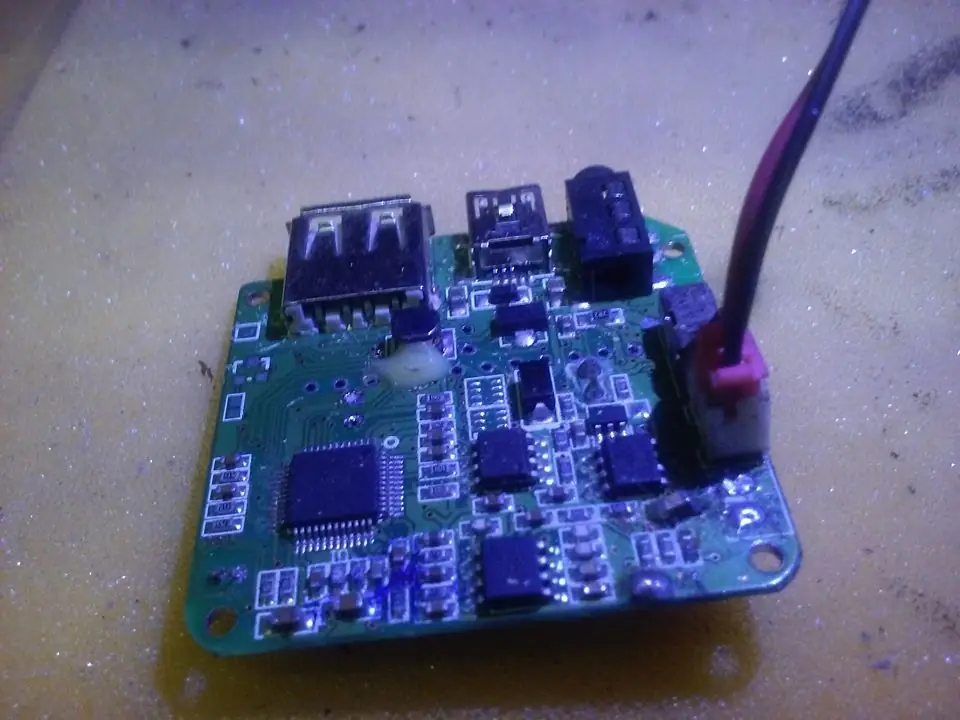

comparacion de la pieza a trabajar con una bateria (18650)
Con una table LG acercando (sin zoom) a la placa se logra cierta calidad (no se aprecia por la hora tomada)

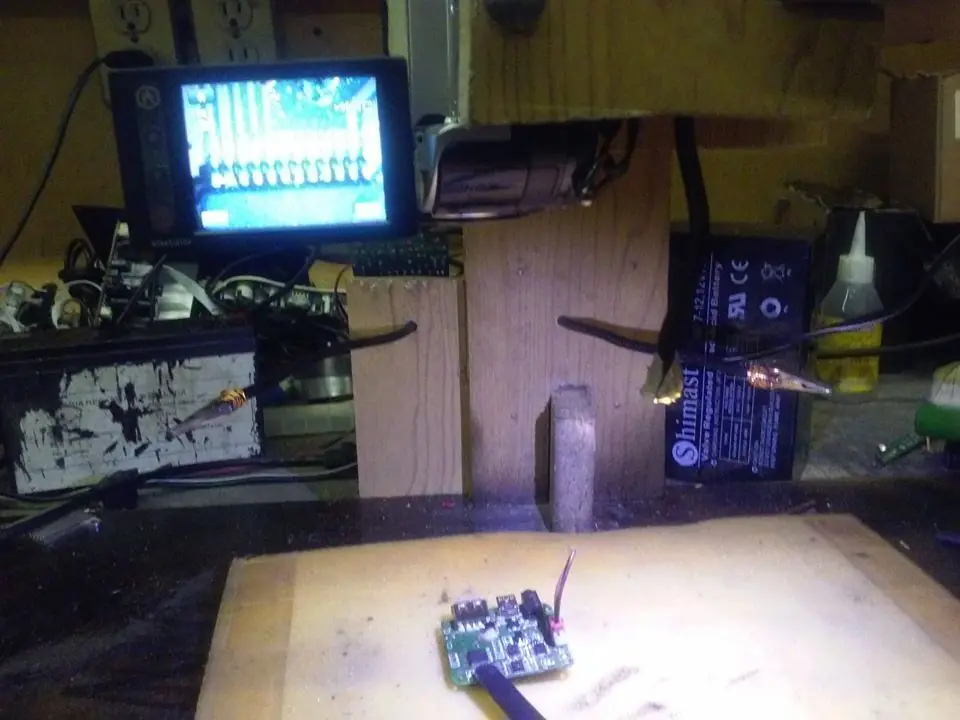

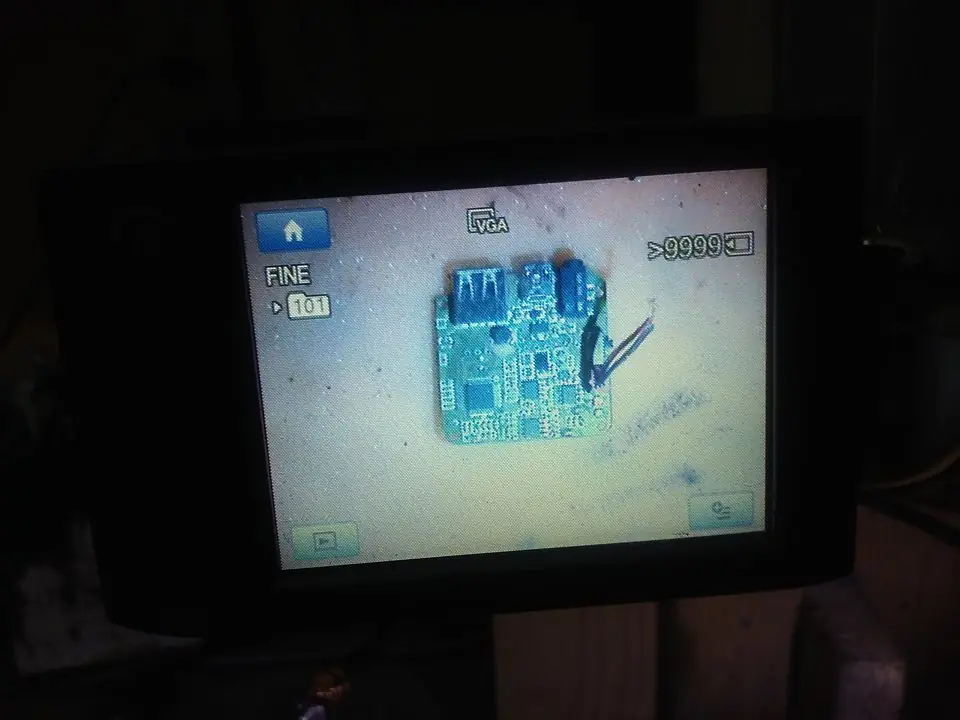

mostrando en pantalla sin zoom

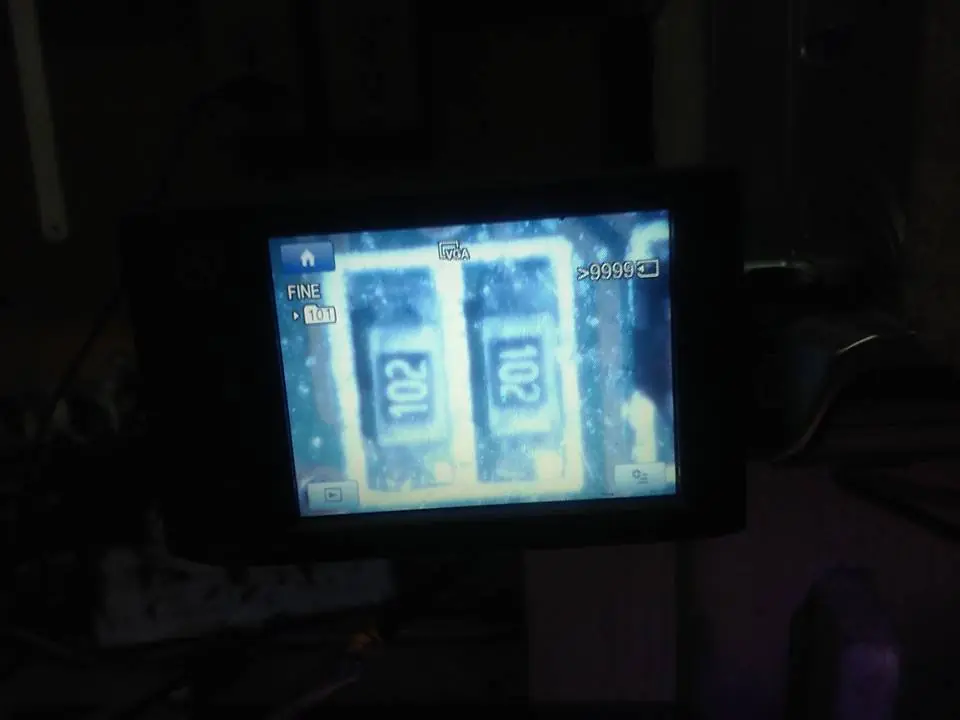

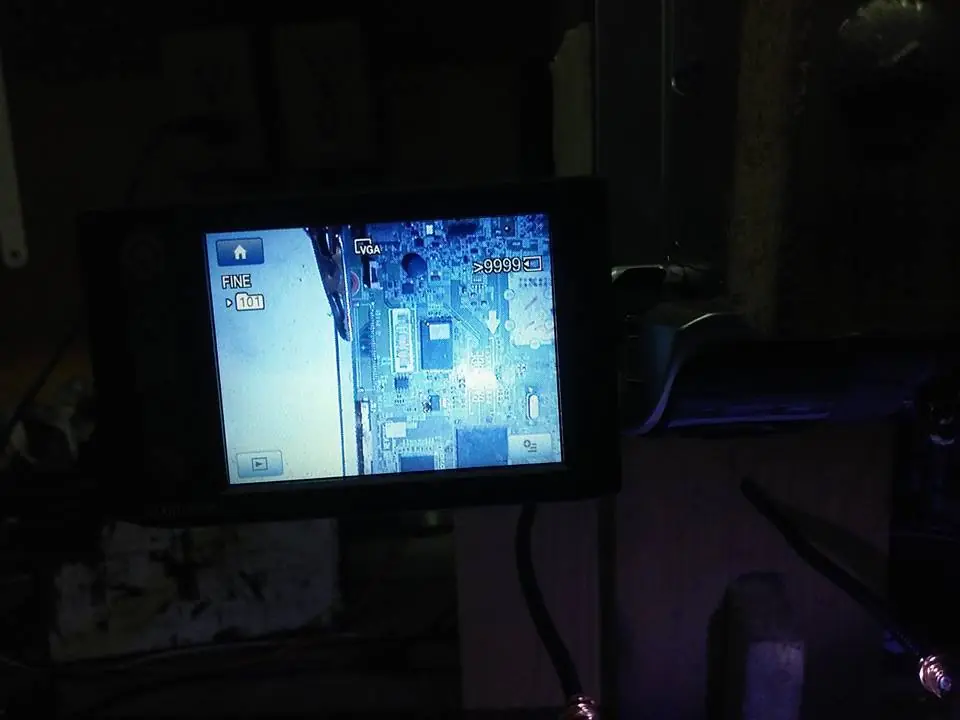

haciendo todo el zoom (se autoajusta) posible sin que se vea borroso, si hago + zoom ya no se aprecia nada.

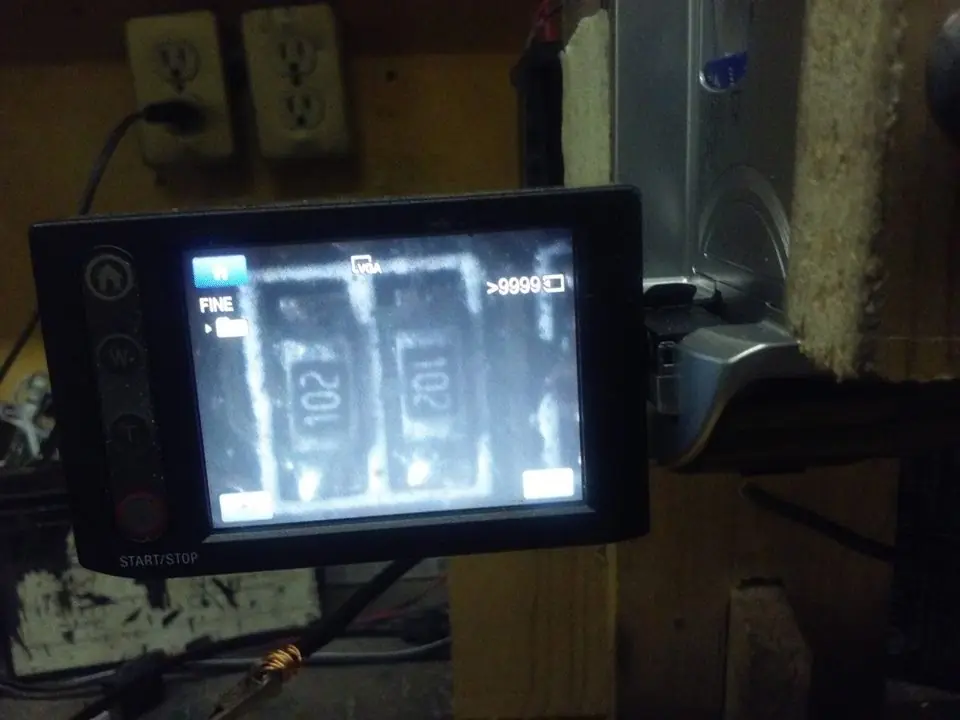

Todo el zoom con el lente adaptado, es una maravilla.

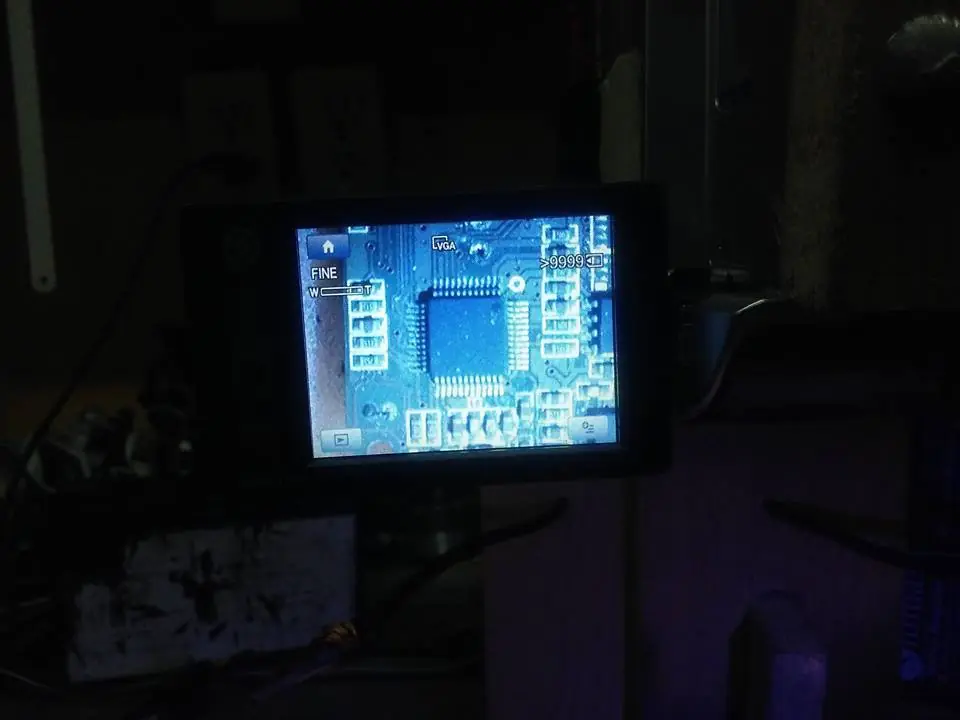

aca una pinza señalando el chip con el zoom a tope
un componente diminuto (1mm) a todo lo que da sin la lampara encendida
el mismo componente con la lampara encencida.
