KORG N5 Ex
Cambio de contactos de teclas y miniswitches de botones
Este buen teclado sufre del lógico desgaste de las partes móviles: los microswitches de los botones y los contactos de las teclas.
Cada botón acciona sobre un miniswitch, que al desgastarse, hace que deba presionarse con mucha fuerza, con el riesgo de romper el boton plástico, o lo que es peor, la placa!
En el caso del desgaste de los contactos de las teclas, hace que el teclado pierda sensibilidad, o alguna nota no suene.
Mi KORG N5 Ex ya tenía su ruta recorrida, y estaba empezando a fallar. Era necesario cambiar esas piezas, y hacer una limpieza general, parta dejarlo en servicio.
Lo principal era conseguir los repuestos, tuve la suerte que alguien que hizo un viaje a Inglaterra me los trajo.
1- Los repuestos
Korg usa el mismo teclado (que fabrica FATAR en Italia) para distintos modelos, y por supuesto todos usan los mismos contactos para las teclas (llamados genericamente dynamic bubble contacts).El grupo de contactos, se presentan en tiras de 12 ( o sea una octava) , y de 13 ( o sea una octava + una nota) . Para un teclado de 61 teclas , vamos a necesitar 4 de 12 contactos + 1 de 13 contactos.
Son un caparazón de goma blanda, que tiene en su interior 2 contactos de un material conductor , color negro. La tecla toca sobre la goma, y los contactos cierran el circuito que está sobre la placa del teclado.
Este repuesto, en Korg es :
Part Code : GOM0001002
Part Name: TP/9S & TP/7 KEY 13 WAY RUBBER CONTACTS
Part Reference : TP/9S 13-RUBBER CONT
Part Reference : TP/9S 12-RUBBER CONT
Se usa para los siguientes modelos de Korg
EC150, PA800, EC350, SP300, PA1X, PA1XPRO, I4S, TRITONSTUDIO88, TRITONLE88, I1, BX3, IX300, IX300J, X2, N264, N364, KARMA, X5, X5D, IS50, I5S, PROPHECY, XC1000, XC2000, XC2000F, XC3000, XC3000I, XC3000IF, XC3000IIF, IX300E, N5, N5EX, N364, KARMA, TRITONLE61, TRITONLE61BK, TRITONLE76, CX3, MS2000, MS2000B, EC100H, EC310, SP100, IS40, IS35, PA80, IS50, SP200, OASYS88, TR61, TR76, FC500, WP500, C2200, C3200, C3200W, C3200E, NC500BR, NC500DB, NC500SW, NC300BR, NC300DB, SP500,PA50, PA60, PA2X, PA2XPRO
Microswitches

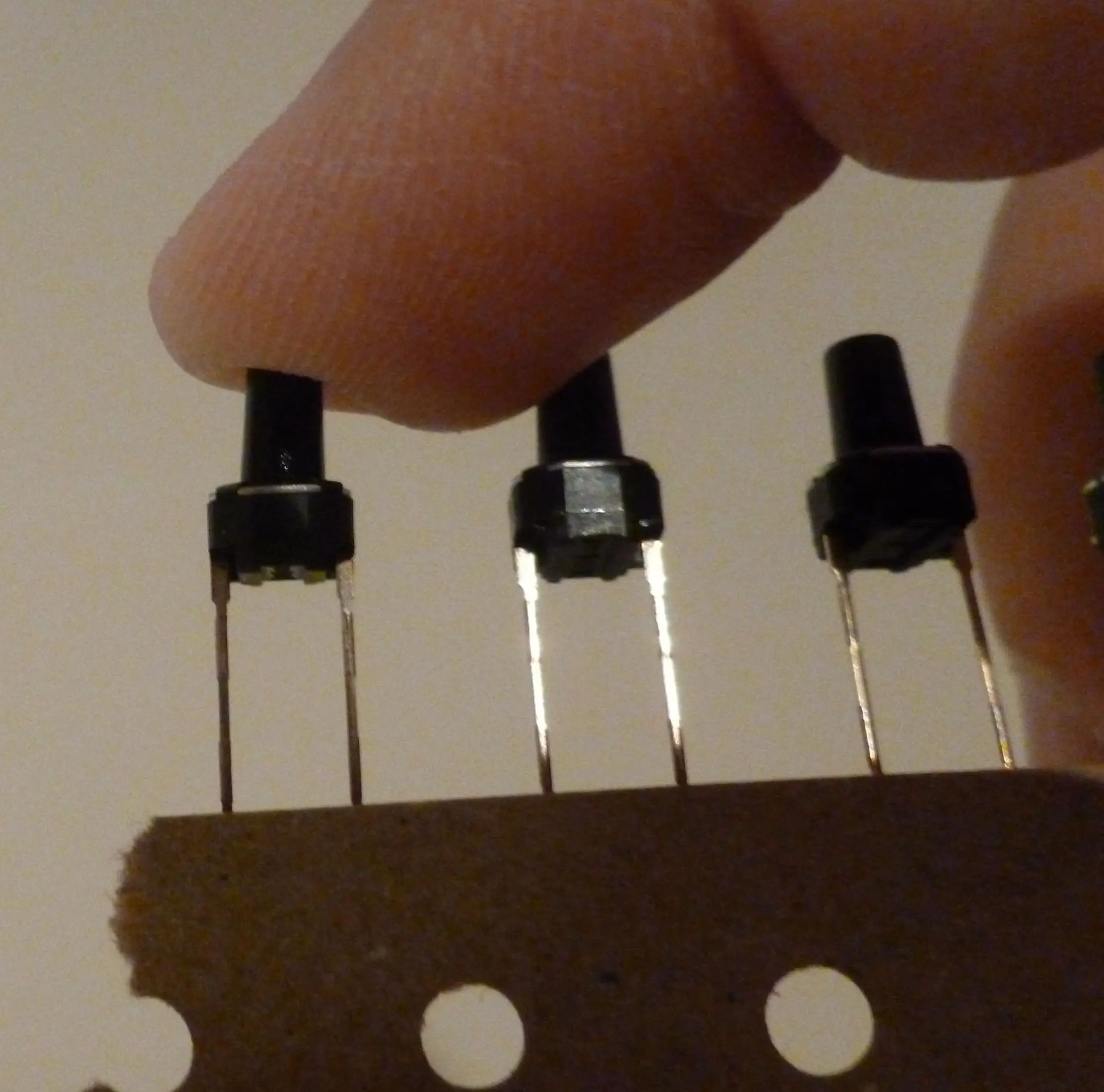

Cada microswitch tiene 2 patas (en este modelo) o 4 patas en otros modelos, y va soldado a la placa con 2 puntos de soldadura.
Este repuesto, en Korg es :
Part Code : 500374000600
Part Name: TACT SWITCH 9mm 2 PIN ROUND BASE
Part Reference : TACT SWITCH EVQ11A09
Se usa para los siguientes modelos de Korg
Z1, TRITONSTUDIO61, TRITONSTUDIO76, TRITONSTUDIO88, KP2,TRITONRACK, TRITONCLASSIC88, TRITONCLASSIC76, TRITONCLASSIC61, TRITONEXTREME88, TRITONEXTREME76, TRITONEXTREME61, TRITONLE61, TRITONLE76, TRITONLE88, TR88, TR76, TR61,MS2000B, IX3000, D1600, D1600MKII, KROSSFOUR, KARMA, 880AD, I30, I30HD, N1, N5, IX300, N1R, SGPROX, SGRACK, TRRACK, 880DA, N5EX, OASYS
2- Desarme del teclado.
Primeramente preparamos algunos recipientes o frascos para agrupar e identificar los tornillos distintos que tiene todo el teclado. Tambien será de gran ayuda sacar unas fotos y dibujar las conexiones, en las distintas etapas del desarme.
Antes de darlo vuelta, retirá las perillas de los 5 potes rotativos, y la perilla del pote lineal de “value”.
Colocá el teclado con las teclas para abajo, sobre una superficie blanda: almoadones, frazada, etc… con un destornillador de punta philips, vas sacando todos los tornillos de la tapa metálica. Anotate en un papel las posiciones de los tornillos distintos.

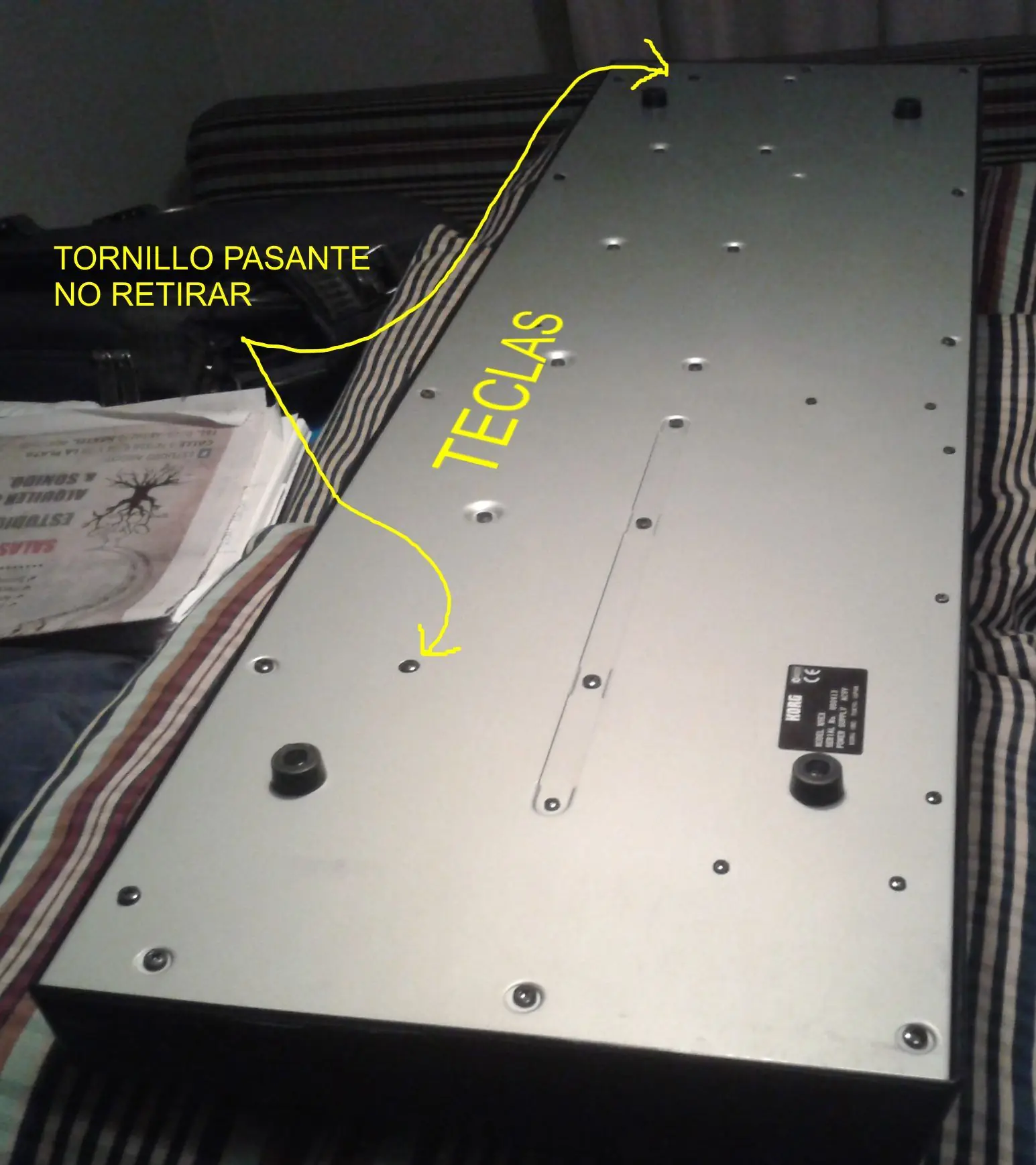

Hay 2 tornillos pasantes que están a la vista, pero sobresalen por 2 agujeros en la chapa: esos no los saques por ahora, son los que sostienen el teclado a la carcaza plástica.

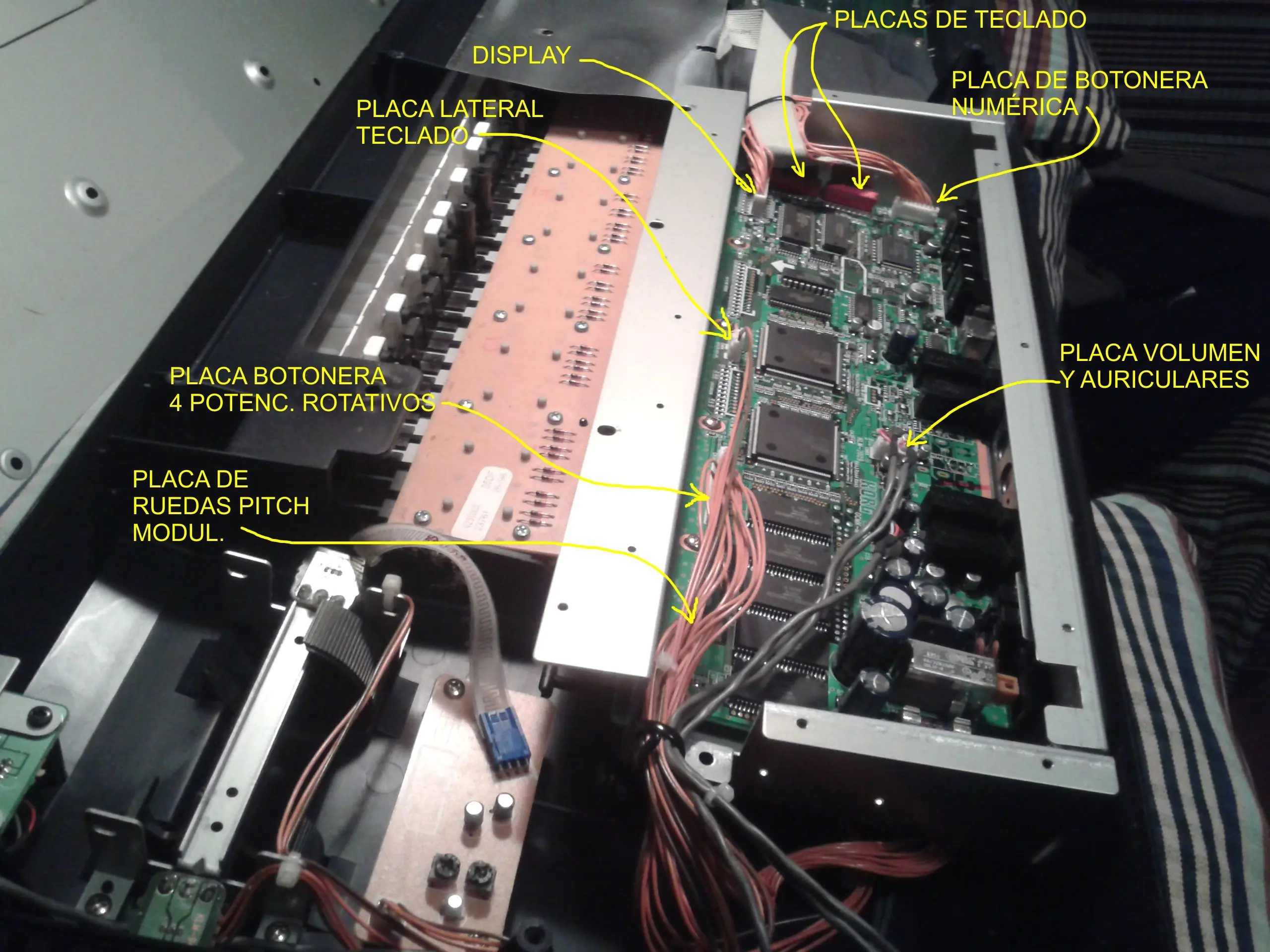

Al retirar la tapa, te encontrarás con esto :
La motherboard está en una caja interior metálica, en su parte que da al panel trasero tiene todos los conectores de audio, pedales, MIDI, alimentación de corriente, etc…

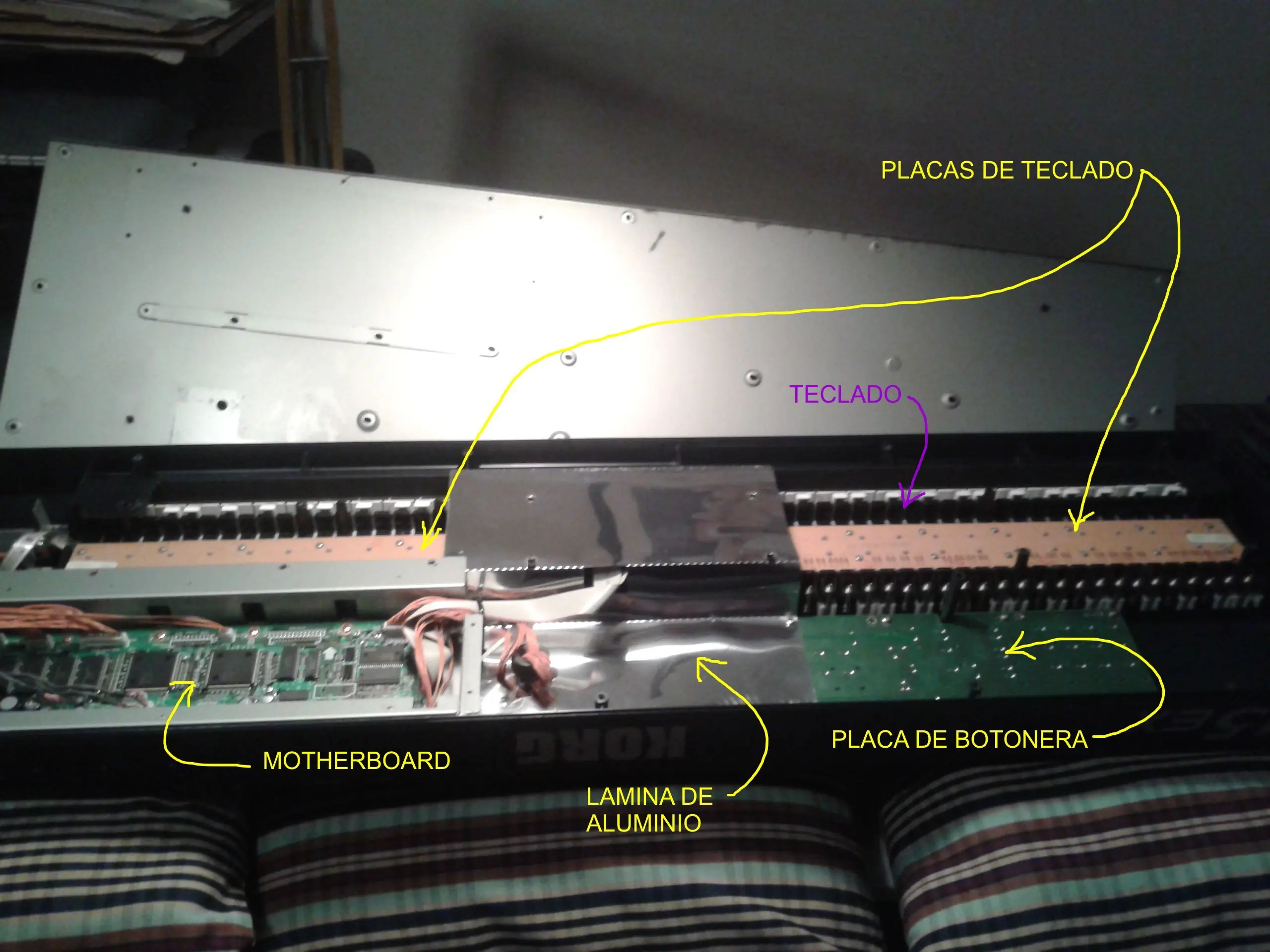

Para acceder a la placa de botonera que está por debajo de la motherboard, es necesario desmontarla. Retiramos entonces los tornillos que la fijan a la carcaza plástica. Identificá los tornillos que son distintos entre sí, para luego armar correctamente.
Hay que desenchufar los conectores. Todos los conectores son diferentes entre si, no hay posibilidad de , al armar, conectar erroneamente.
3- Reemplazo de los microswitches
En el caso del N5 , los microswitches a reemplazar (entre las 2 placas) son 37.

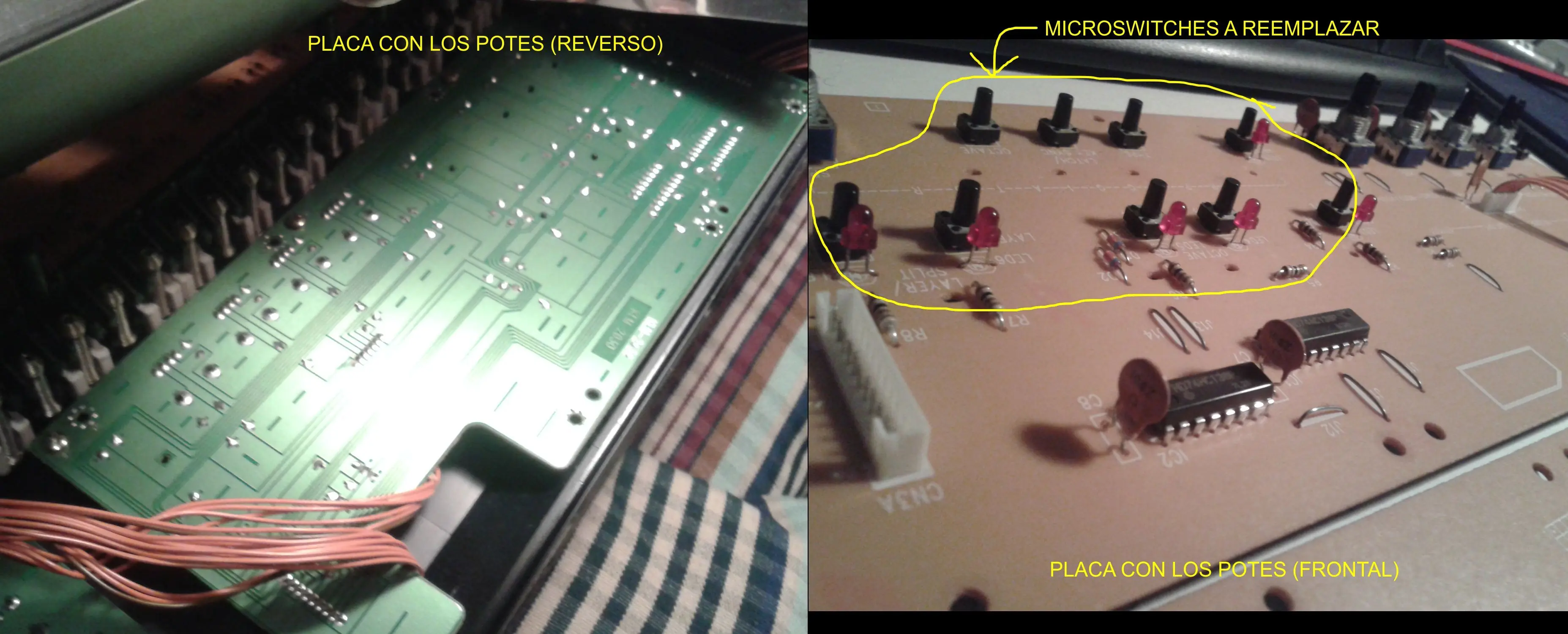

Al retirar la caja metálica con la motherboard, encontramos la placa de la botonera con los potes rotativos. Ya tenemos a la vista las 2 placas que contienen los microswitches, ésta ultima, y la placa de la botonera numérica .

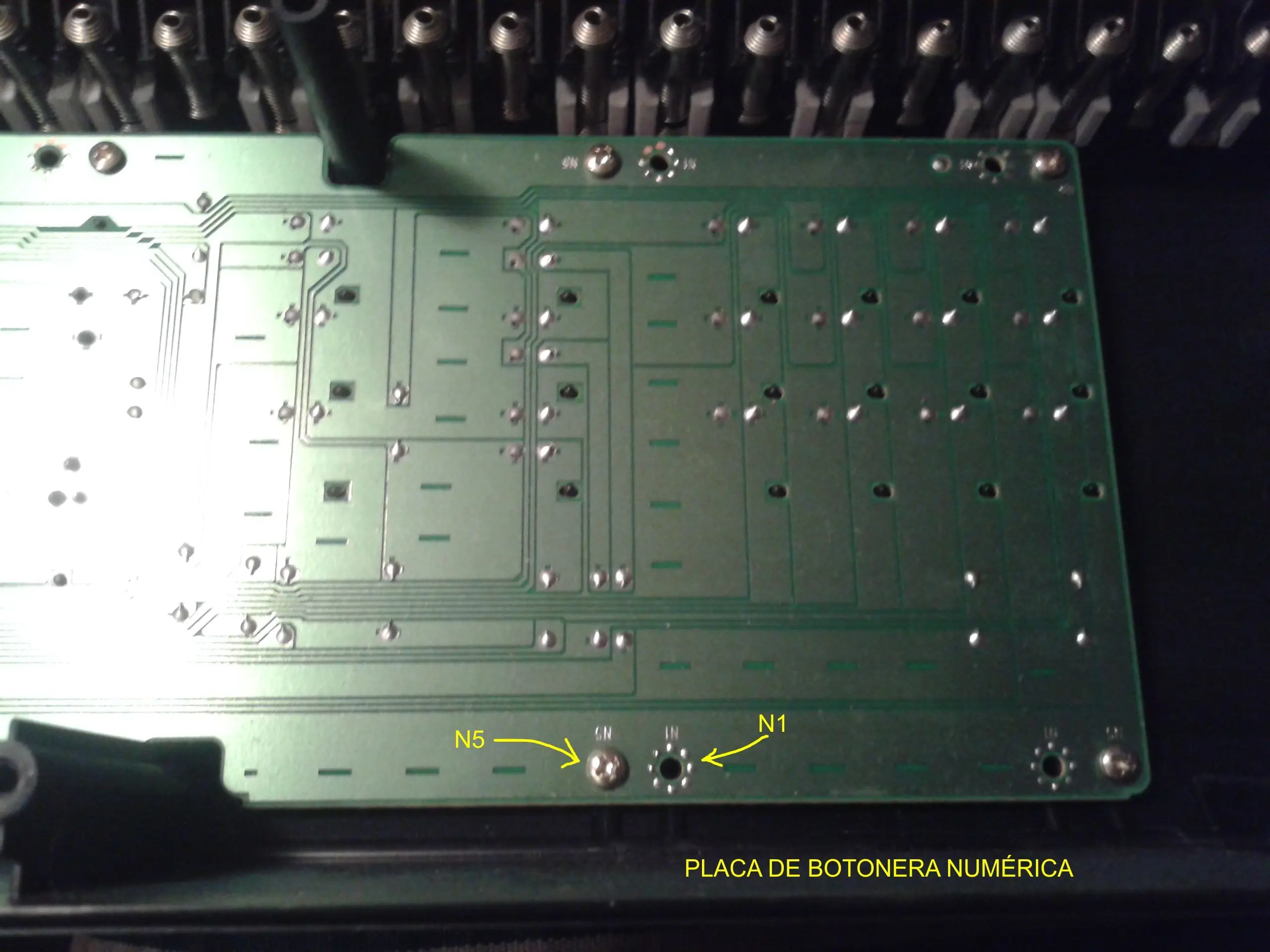

Ambas placas las utiliza los modelos de KORG : N1 y N5 , vemos que las placas tienen marcadas las posiciones de los tornillos para el N5 (este teclado) y para el N1.
Retiramos los tornillos, (algunos tornillos también toman el papel de aluminio) y retiramos con cuidado las placas. Retiramos un último conector del frente de la placa de los potes.
Vemos que en la carcaza quedan los botones plásticos que accionan sobre los microswitches que vamos a cambiar. Podemos retirarlos para limpiarlos. Algunos botones son iluminados con LED´s y otros no, por lo que hay que identificar cada posición de dichos botones, para armar luego correctamente.
Para reemplazar los microswitches, hay que desoldar las 2 patas de cada uno, y colocar el nuevo, soldando y cortando el excedente de la pata.
Esta es una operación un tanto delicada, si no sabés soldar, o no tenés los elementos, (ojo con la temperatura del soldador) mejor ir con las placas y los microswitches a un técnico electrónico de confianza, (asi hice yo), que para un profesional es algo habitual este trabajo.
Al armar nuevamente todo el conjunto de botones + placas, primeramente enchufar el conector de la placa de los potes, que queda del lado de los botones.

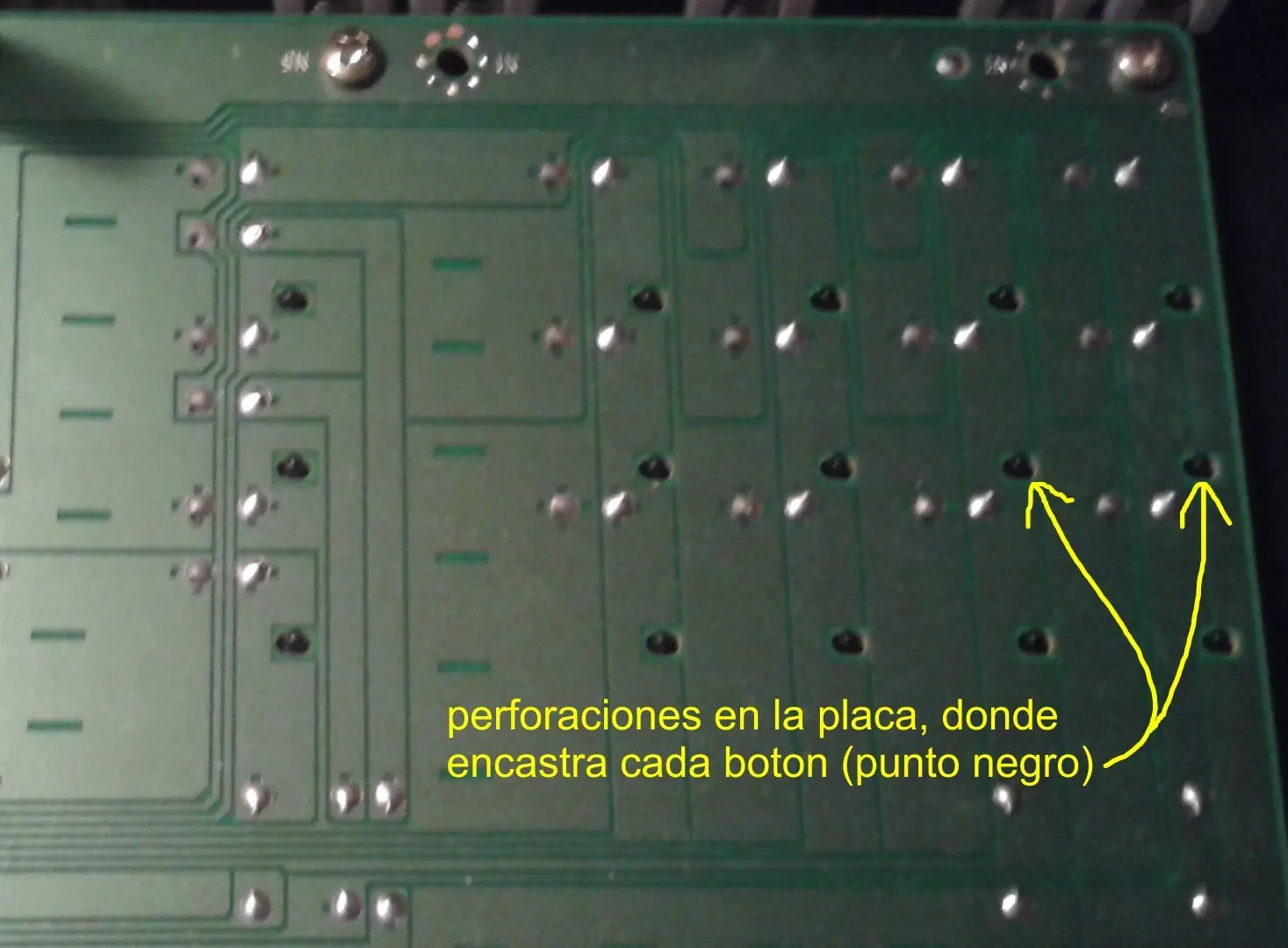

Observar que la placa tiene perforaciones en donde encastran perfectamente cada botón, ajustar los tornillos una vez que estén bien poscionados los botones en las perforaciones
4- Reemplazo de contactos de las teclas
Primeramente tenemos que retirar las 2 placas del teclado, que están fijadas con una gran cantidad de tornillos a la estructura metálica donde están montadas las teclas, dado que es la parte del teclado que recibe más fuerza. Sacamos los tornillos y los conectores.

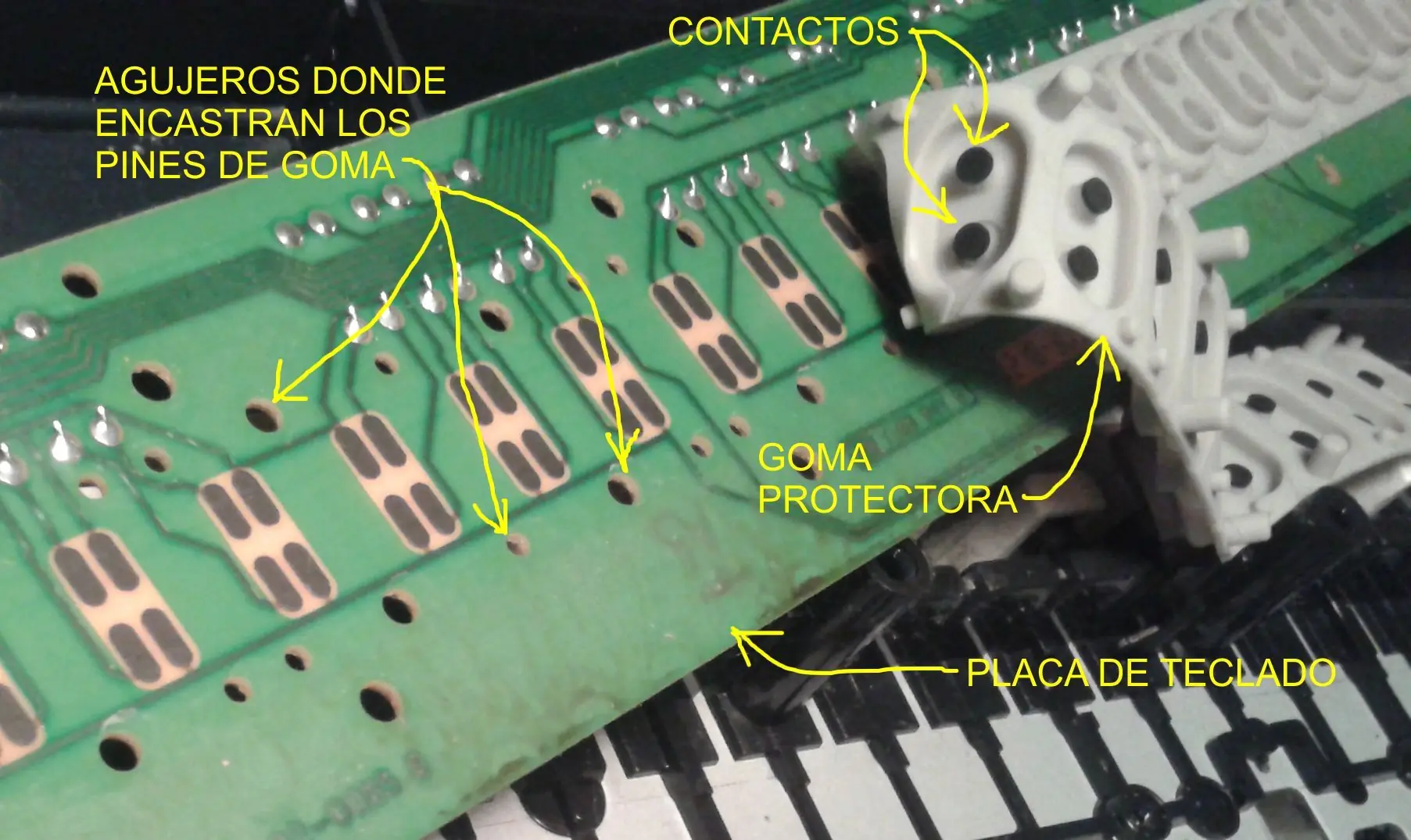

Al darlas vuelta, vemos las tiras de contactos, cubiertos con las gomitas de color gris. Están fijadas a la placa a presión, mediante unos pines que se encastran en los agujeros de las placas.
Al retirar las tiras, vemos que los contactos son 2 por cada tecla, y que tienen distinta altura. Es porque al oprimir la tecla, cierran el circuito en la placa, en distintos momentos, eso es lo que define la sensibilidad de la tecla (key velocity). Al reemplazarlas, debemos cuidar ese detalle de colocarlas como corresponde.

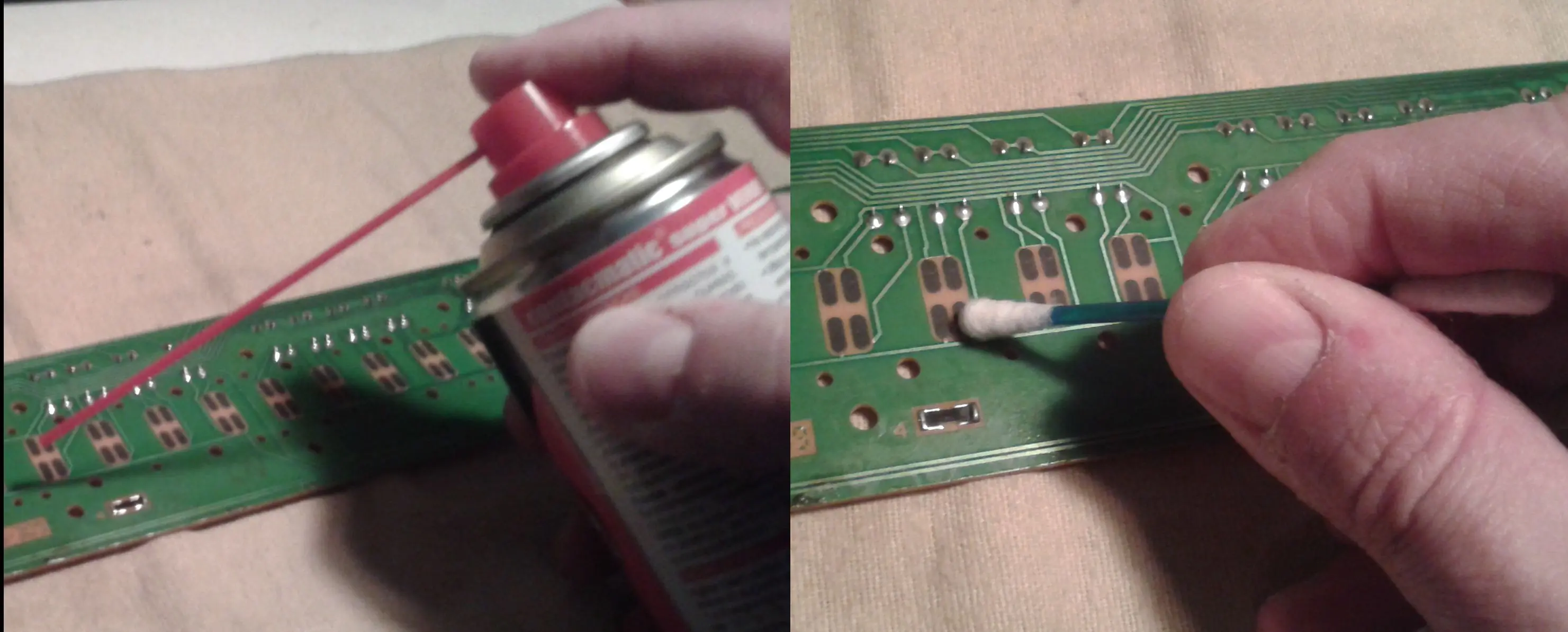

Antes de colocar las tiras de contactos, limpiamos con limpiacontactos en aerosol y un isopo, los contactos de las placas.

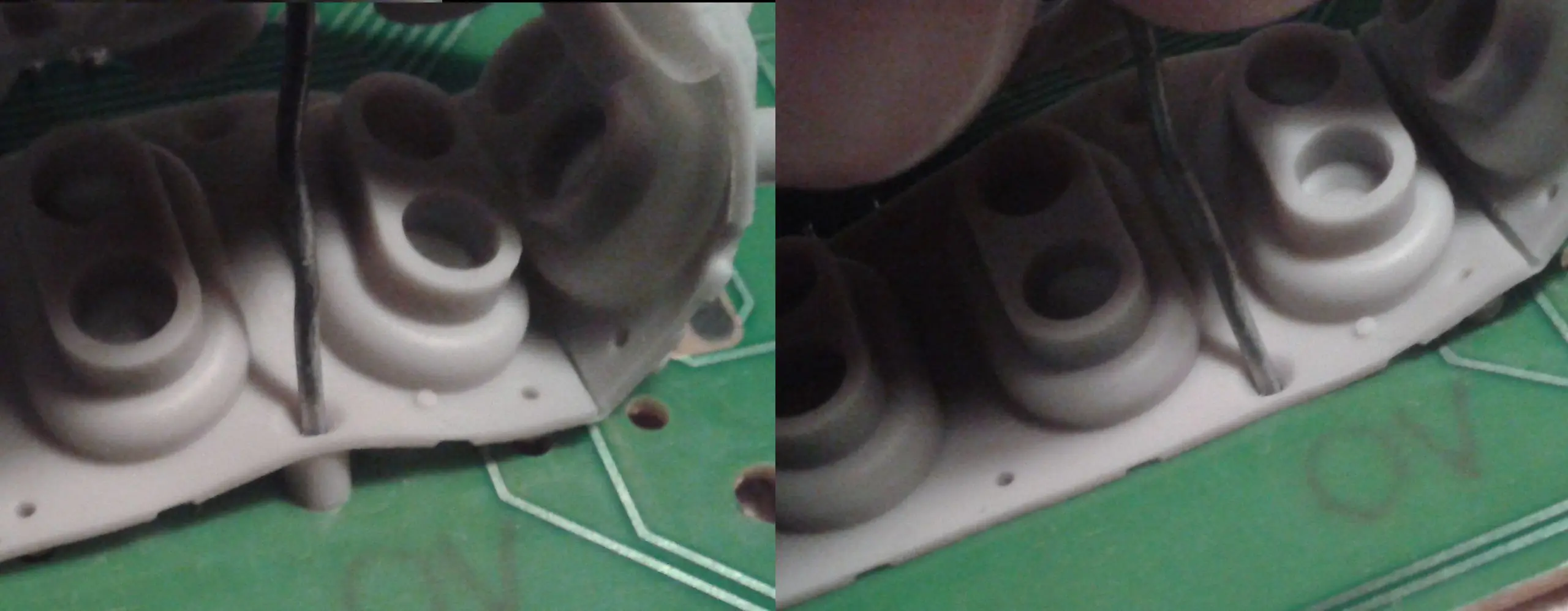

Para colocar las tiras, usamos un alambre fino, como el de un clip, para insertar los pines de goma en los agujeros.
En la octava central, va a ser necesario cortar una tira, porque están agrupadas 4 notas en una placa y 8 notas en la otra.
Al girar las placas, chequeamos que los pines de goma estén todos bien colocados, pasando por los agujeros correspondientes
Para limpiar el teclado, tenemos que retirarlo de la carcaza plástica, sacamos los 2 tornillos de los extremos ( los que quedaron fijos al retirar la tapa metálica, cuando comenzamos a desarmar) , y desconectamos el conector del extremo.
Con el teclado retirado, limpiamos entre las teclas con una franela seca.
Ya estamos en condiciones de armar nuevamente el teclado, colocando los tornillos de los extremos, el conector del extemo, atornillamos las placas, conectamos las placas a la motherboard, verificamos por último que esté todo conectado, y por último colocamos la tapa metálica.
Espero que les haya sido útil esta pequeña guia. A seguir tocando !!!
