Hola Nuevamente a los distinguidos taringuero y taringueras:
Les dejo unas fotos torpemente documentadas de varios clones que fabriqué del detector de metales
surfmaster pi sigle coil.
Para ésto me basé en una placa que venden en un sitio llamado "silverdog" en el cual venden las placas listas para soldar (me dio paja comprar y esperar). Además construí otra versión del mismo pero de una sola cara. Luego construí una versión completamente de mi autoría, la cual es de doble cara y circular para poder ser instalado en tubos de pvc de 75mm.

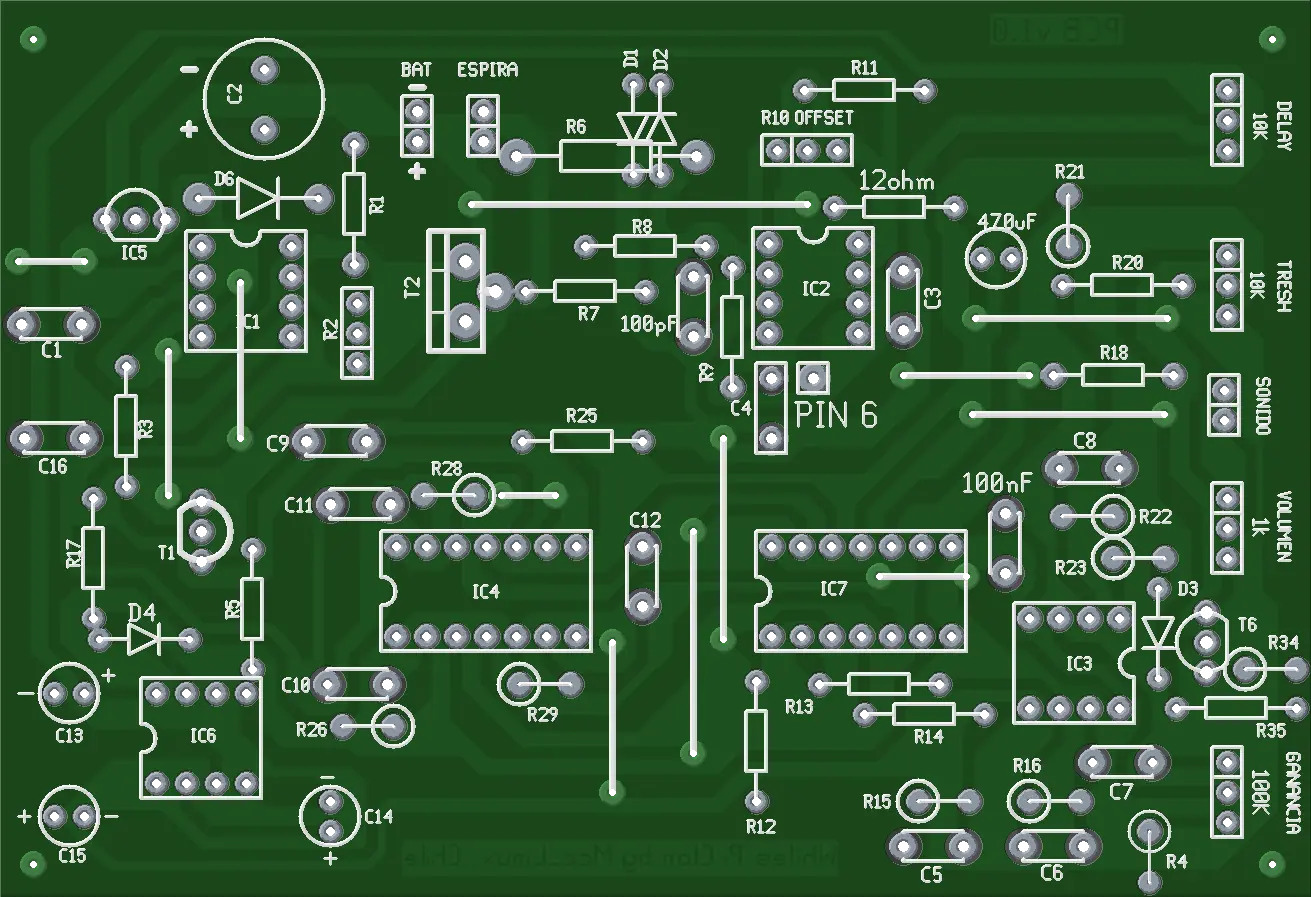

Aquí usando un monitor extra conectado al VGA port. Copiando descaradamente la placa para tenerla en formato .PCB que es la extensión usada por GEDA/PCB en linux.

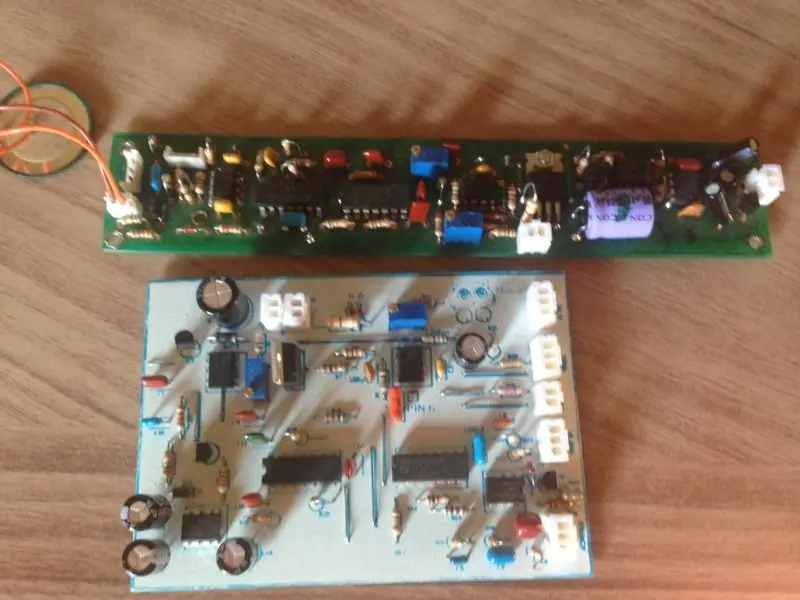

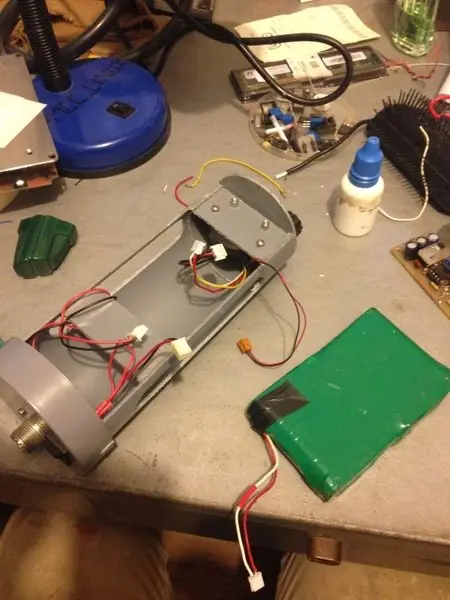

Version de la long board terminada
luego realicé una de cara simple:

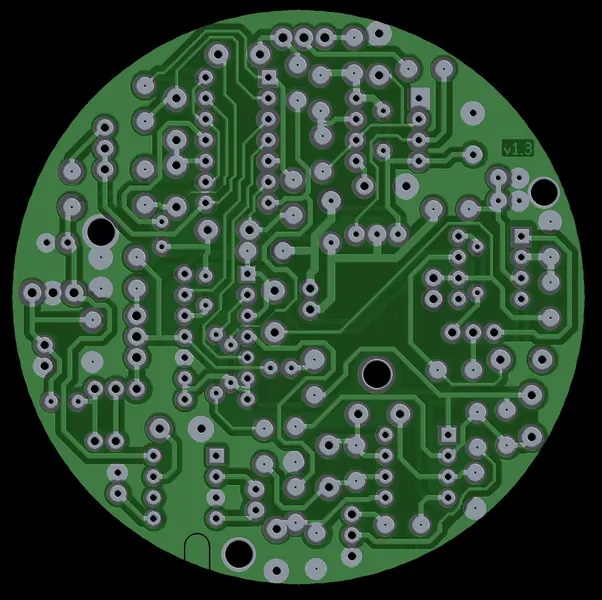

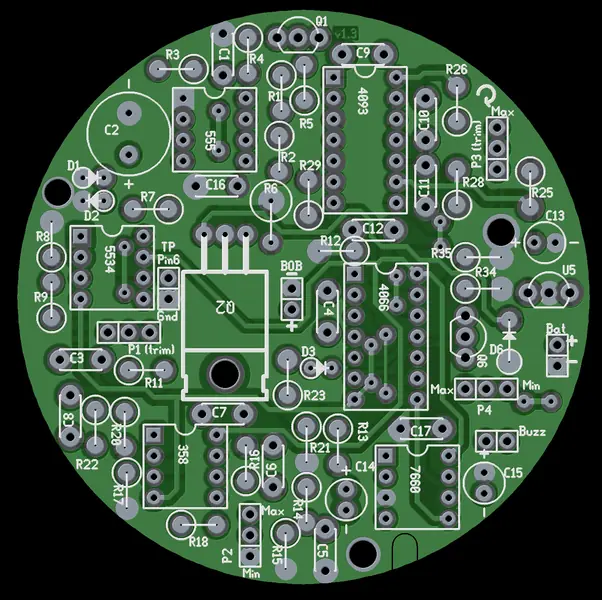

y finalmente la de doble cara circular.

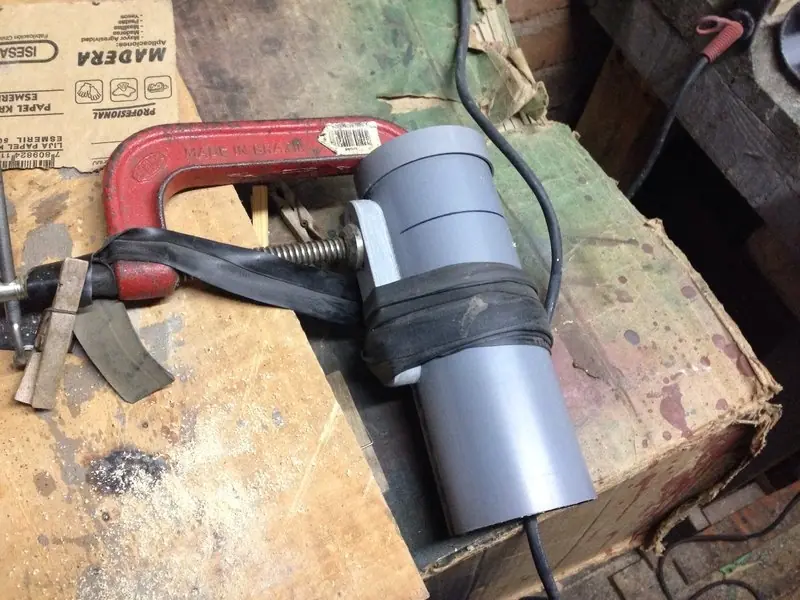

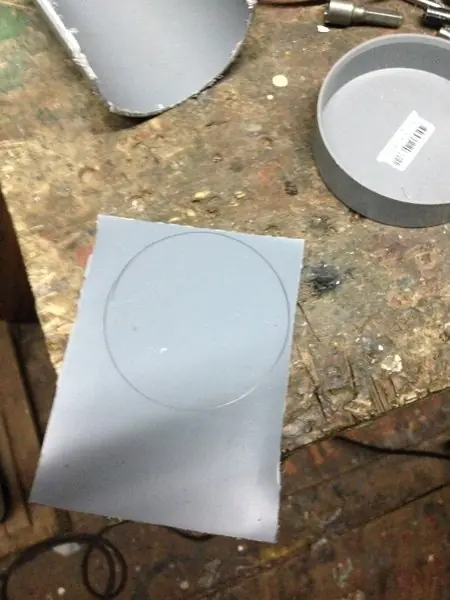

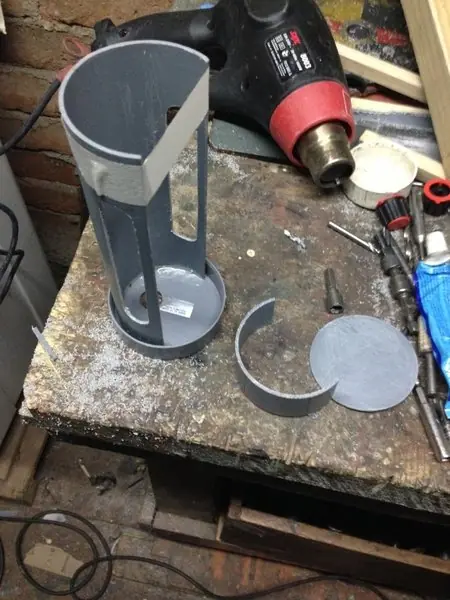

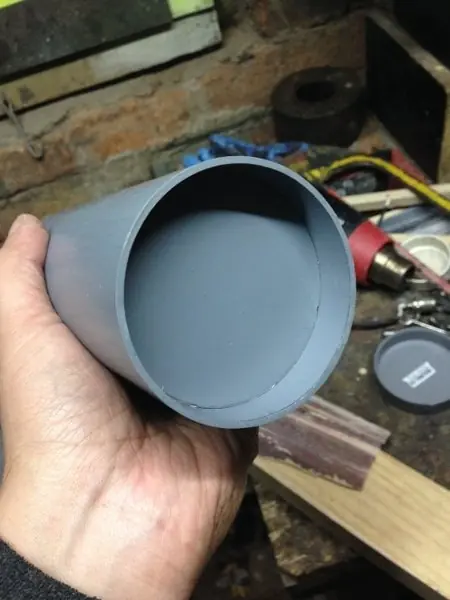

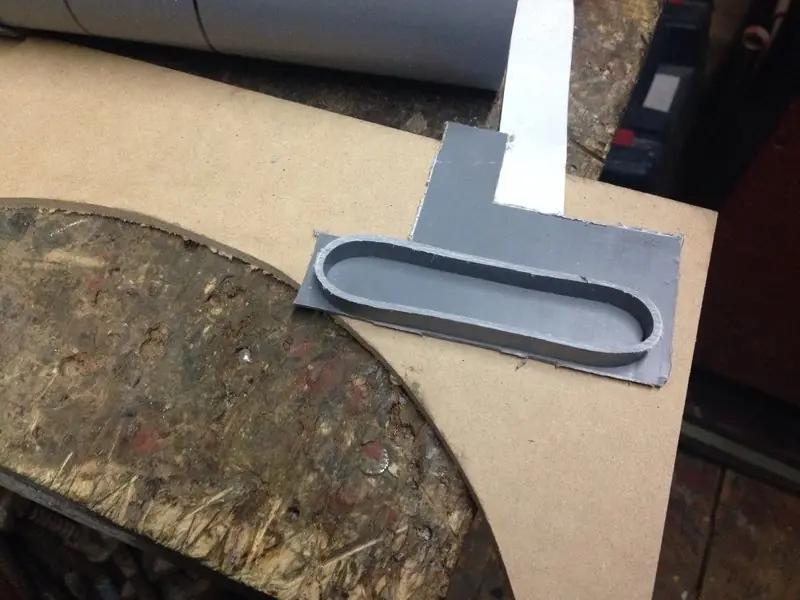

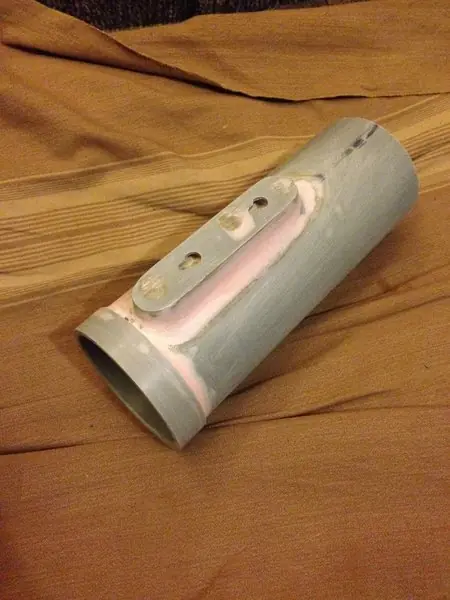

Luego comencé a trabajar en el PVC

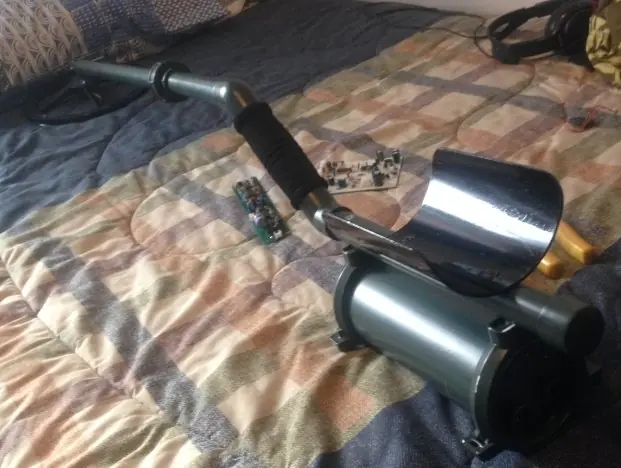

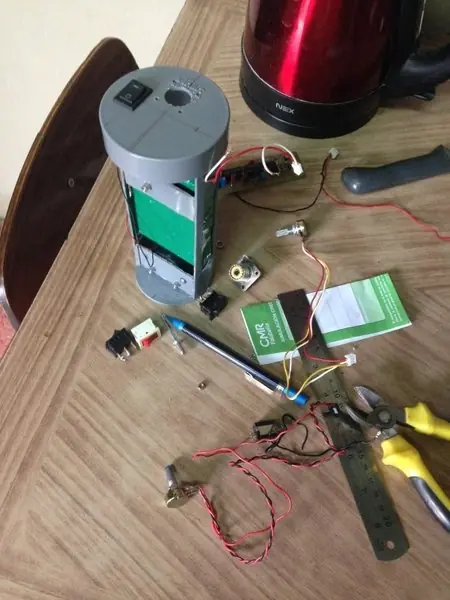

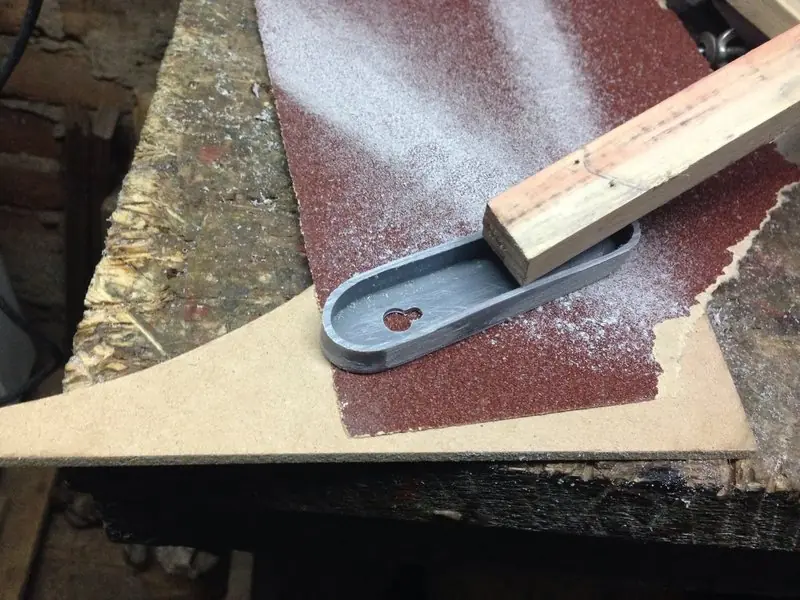

Un soporte para anclarlo al cuerpo... que nunca usé

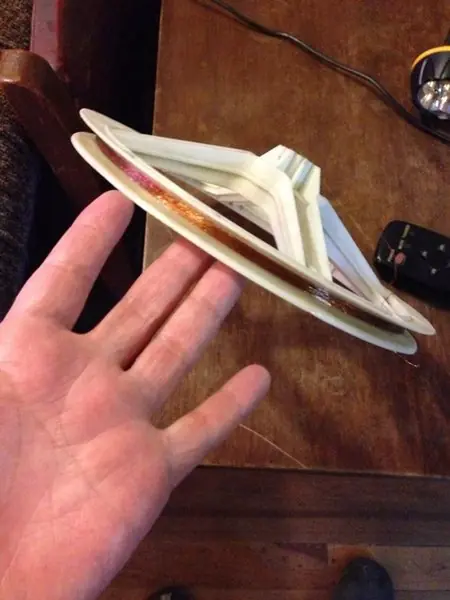

Quiero comentar ademas, que en un principio, tenia la idea de continuar haciendo las bobinas con PVC, pero luego en un mercado de pulgas bien conocido de Valparaiso. Encontré unas poleas de lavadora ideales.

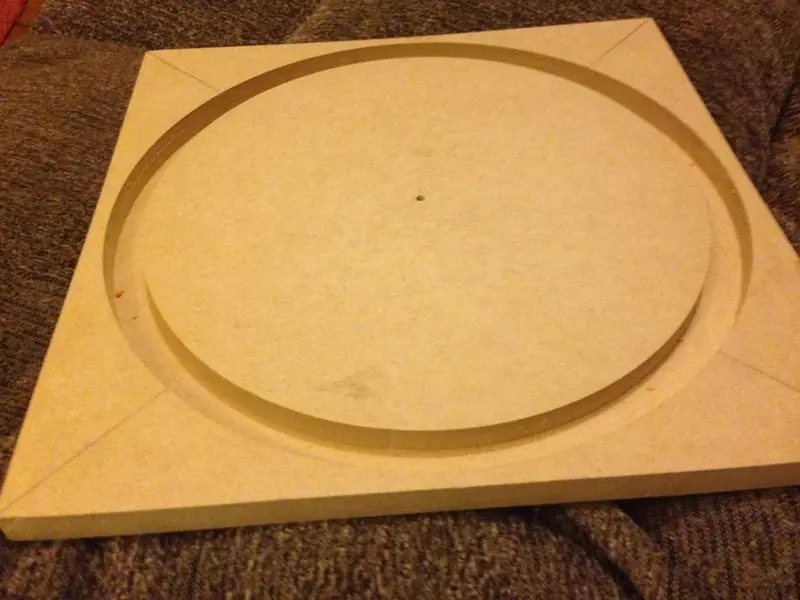

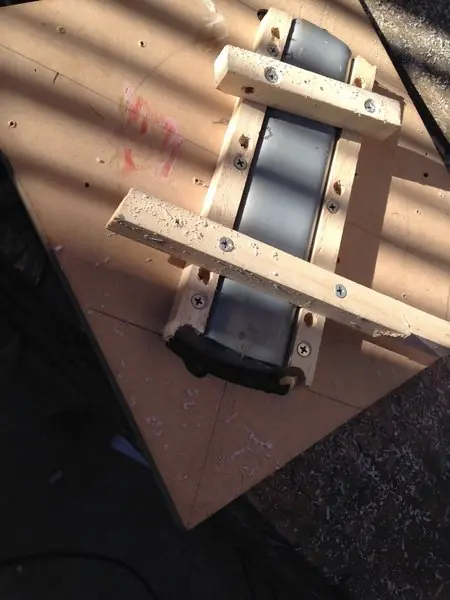

Con fresadora, realicé un surco para amoldar el PVC caliente.

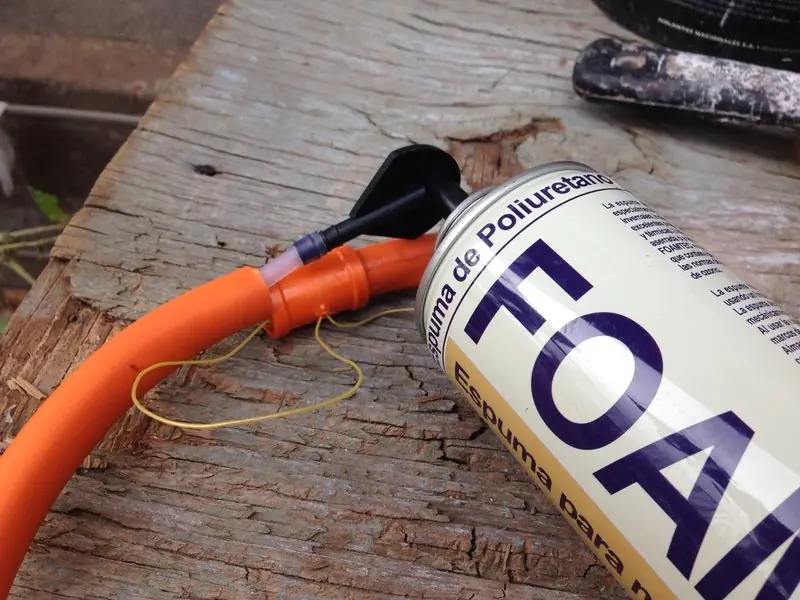

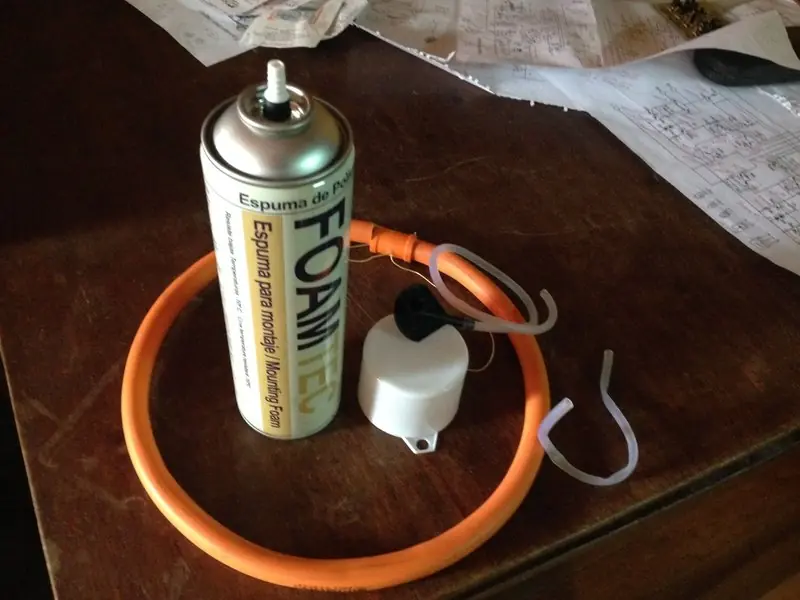

y la bobina sería inmovilizada con espuma
Continuando con el aro
Se puede apreciar el aro ya realizado...
Pero luego encontré las poleas en las pulgas

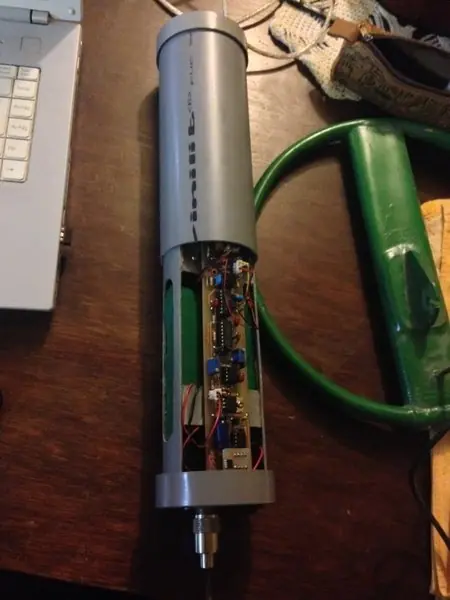

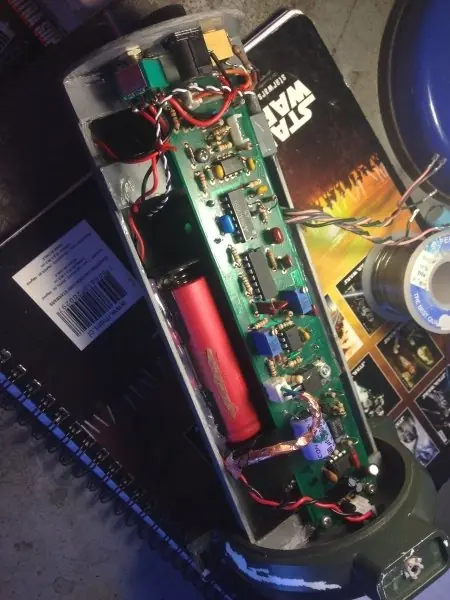

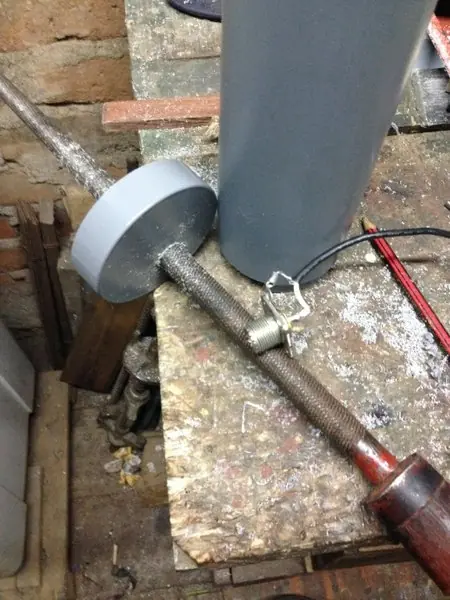

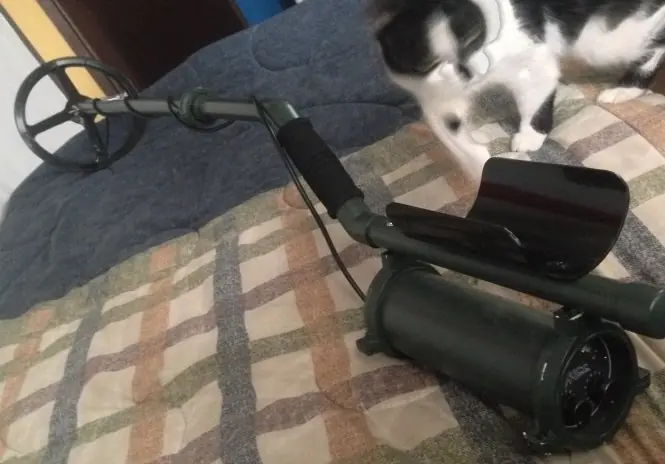

y finalmente terminé el detector
Pero ahora en tiempos de oseo, trabajo en la versión circular, para hacer todo el conjunto electrónico, lo mas pequeño posible y luego con mas tiempo, portarlo a smd
Saludos Sres Taringueros
Les dejo unas fotos torpemente documentadas de varios clones que fabriqué del detector de metales
surfmaster pi sigle coil.
Para ésto me basé en una placa que venden en un sitio llamado "silverdog" en el cual venden las placas listas para soldar (me dio paja comprar y esperar). Además construí otra versión del mismo pero de una sola cara. Luego construí una versión completamente de mi autoría, la cual es de doble cara y circular para poder ser instalado en tubos de pvc de 75mm.
Aquí usando un monitor extra conectado al VGA port. Copiando descaradamente la placa para tenerla en formato .PCB que es la extensión usada por GEDA/PCB en linux.
Version de la long board terminada
luego realicé una de cara simple:
y finalmente la de doble cara circular.

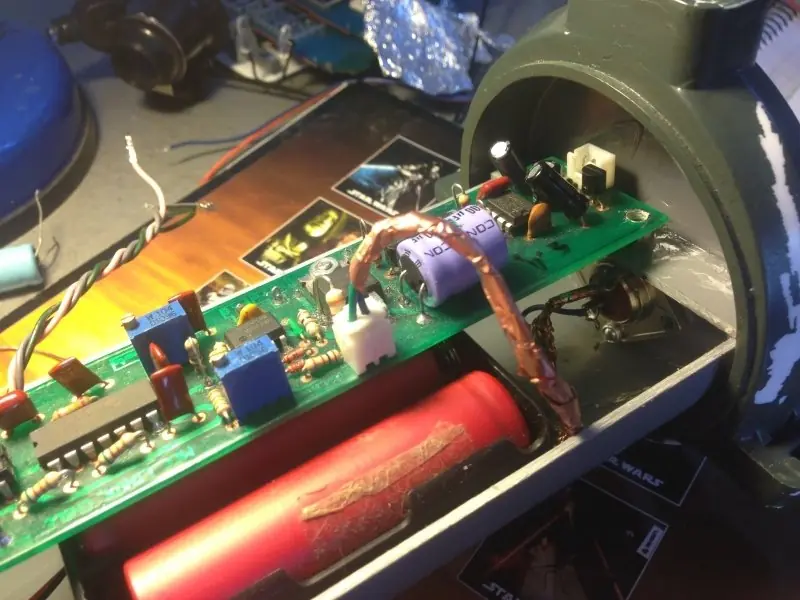

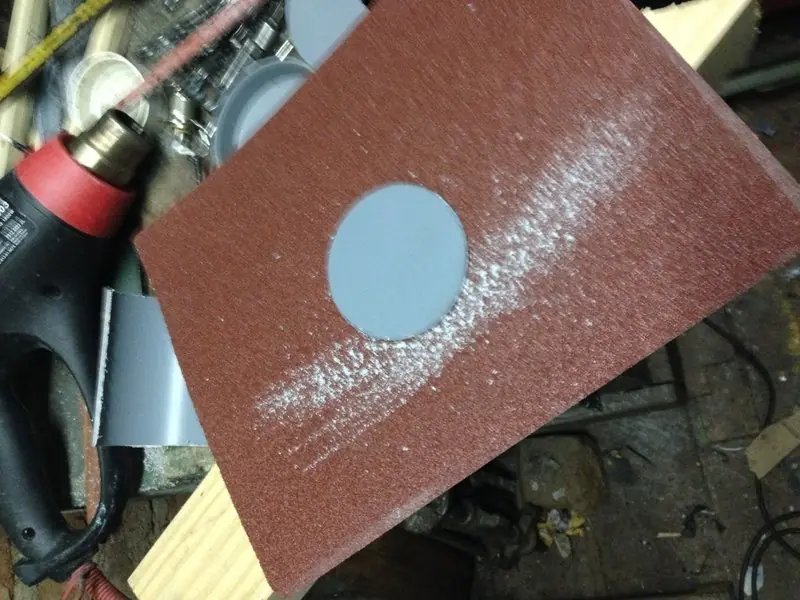

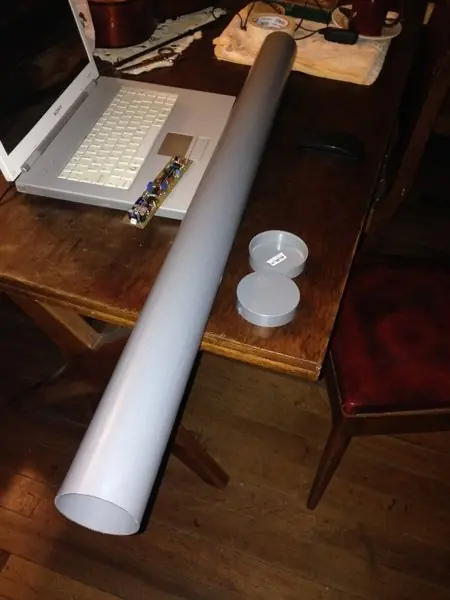

Luego comencé a trabajar en el PVC

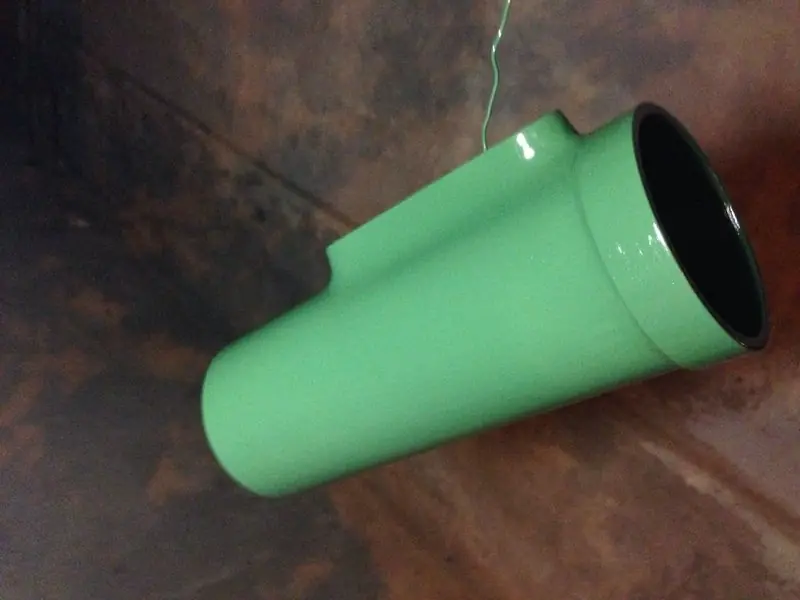

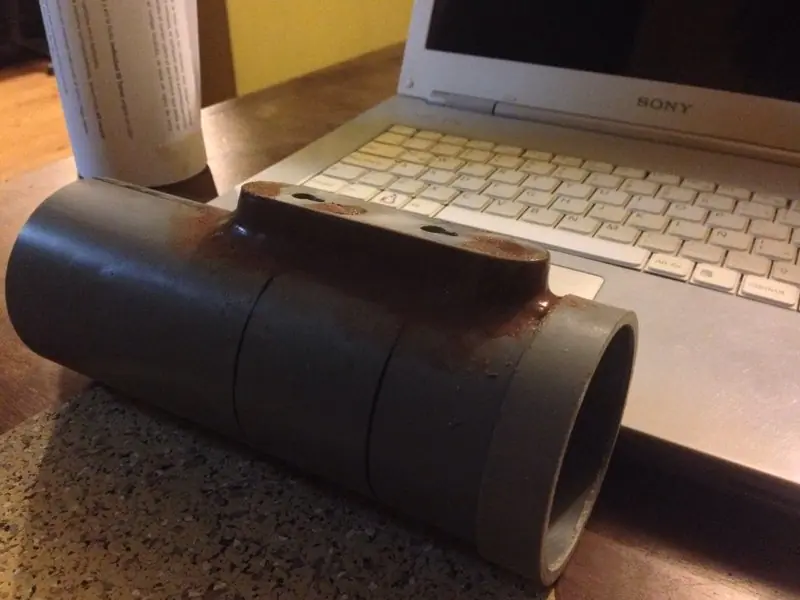

Un soporte para anclarlo al cuerpo... que nunca usé
