hace mucho tiempo que no posteaba y vengo aportando algo interesante para muchos.
Hace unos días un LCD de mi hogar dejó de funcionar, como todo buen fanático
de la electrónica no dudé mucho en destaparlo y ver sus entrañas, a fin de cuentas lo íbamos a desechar.
Cabe mencionar que ya había hecho las modificaciones que le iba a realizar, pero a lo último decidí que no sería mala idea publicarlo en T!, entonces fue que lo armé para volverlo a desarmar y así mostrar paso a paso lo que le hice.
A primera vista se observa la placa madre o principal ("mainboard" ), para mí, lo más
importante sería que la placa se alimentara con solo un voltaje, ya sea 5v o 12v, esto de desarmar no es nuevo para mí; desafortunadamente las últimas 2 veces que quise modificar LCD's terminé dañandolos (se quiebra el display y todo se acabó). Ahora me lo tomé con más calma.

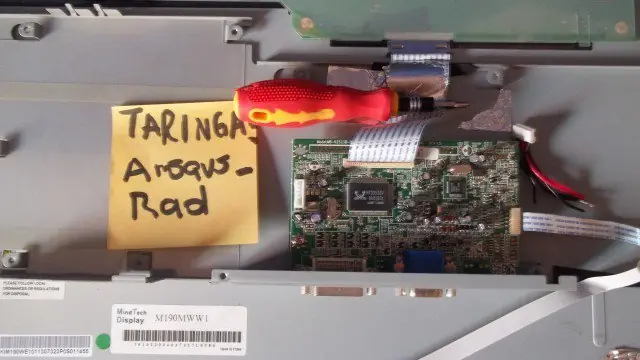

Aquí se ve más de cerca la placa principal, los cables rojos es la entrada de 5v y dos cables negros son conexión a tierra, los sobrantes son para el control de brillo y de encendido el cual con esta modificación quedarán inutilizables.
Procedo a quitar el escudo que se ve en la imagen y en esta parte vemos la placa de alimentación, por suerte para mí la placa solo trabaja a 5v, esto quiere decir que se pueden usar baterías o ese panel solar que tengo guardado desde hace 2 años. El cuadro negro de la izquierda es el inversor, y todo lo que se ve a la derecha es parte del circuito rectificador.

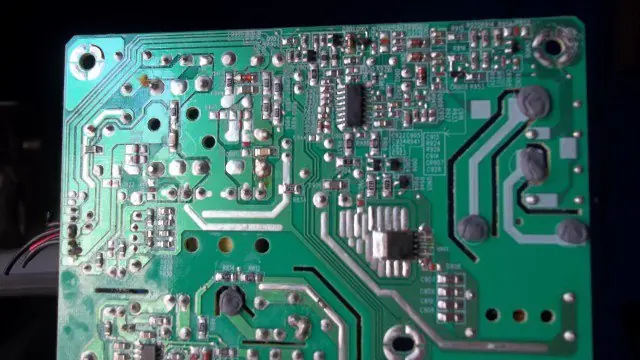

Las siguientes son imágenes variadas del LCD
Investigando en internet me di cuenta que el problema era posiblemente los tubos CCFL hayan llegado a su límite de vida o que el inversor de voltaje se haya dañado, pero eso no me importaba ya que estaba dispuesto a hacer funcionar este artefacto con LED's. Así que realicé la compra por MercadoLibre y después de realizar el pago solo tuve que esperar 6 días para que llegaran.

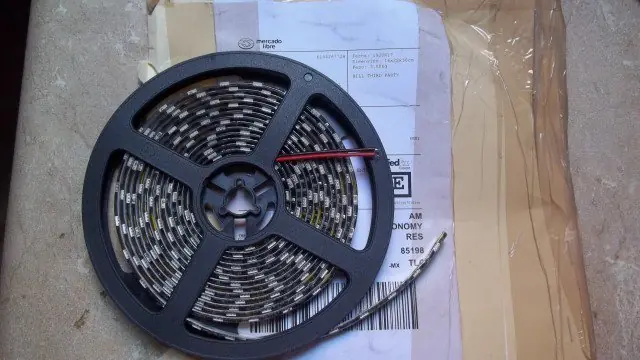

Ya con los LED's en mano continúo con el proyecto
Sin la carcasa delantera
Los tubos CCFL funcionan a altos voltajes debido a una reacción química que hay dentro de ellos.
Si vas a desarmar un LCD procura que las partes de la placa de alimentación estén descargadas.

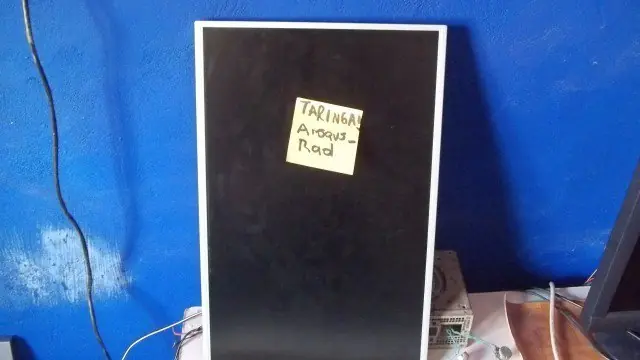

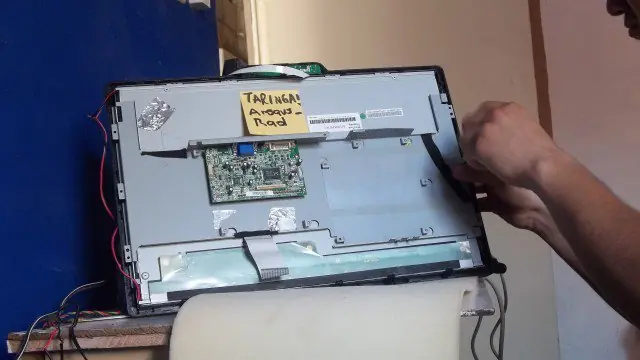

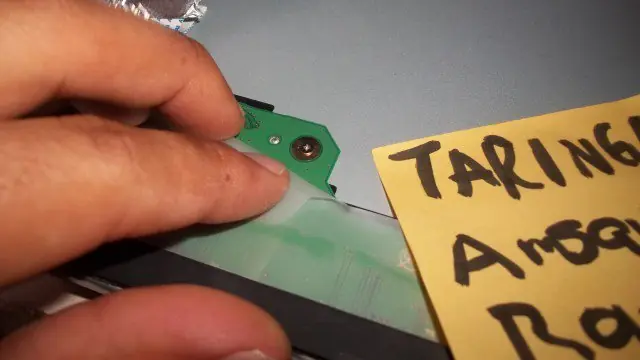

¡Ahora sí! el momento de trabajar con toda calma, cuidado y paciencia posible, viene el desmontado del display.
¡Éxito! todo salió bien.
Aquí vemos las paneles reflejantes, estas sirven para que la luz sea uniforme en todo el plano del display.
En todos los casos los diplays están compuesto de al menos dos "marcos de retención", los cuales sirven para mantener los paneles y el mismo display en su lugar, así mismo funcionan para que la luz producida por los tubos se conserve en el plano del display. Se deben quitar con mucha calma para evitar quebralos. Una vez que los hayamos quitado vamos a dar con los tubos CCFL.
Ahora hay que quitar lo que estorba, en esta imagen vemos los tubos fluorescentes (CCFL) los cuales serán reemplazados por las tiras LED que en este momento recorté a la medida de los mismo tubos.
Los reemplazos

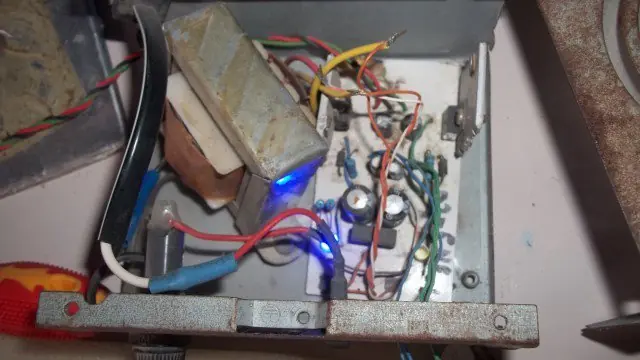

Ahora la prueba 1, donde sabremos si los LED emiten la luz en el plano del display y para esto usaré un pequeño regulador de voltaje variable que construí cuando estuve en la universidad.
¡Prueba 1! y su conexión. Para que la tira de LED y los paneles reflejantes se mantenga en su lugar puse el "marco de retención".
Se encontró el inconveniente que la luz no es dispersa uniformemente en el plano, pero para el futuro uso que pretendo darle esto no va a ocasionar problemas. Comprobado esto continúo con poner el display y a atornillar la placa controladora ¡Con mucho cuidado!
El segundo "marco de retención"

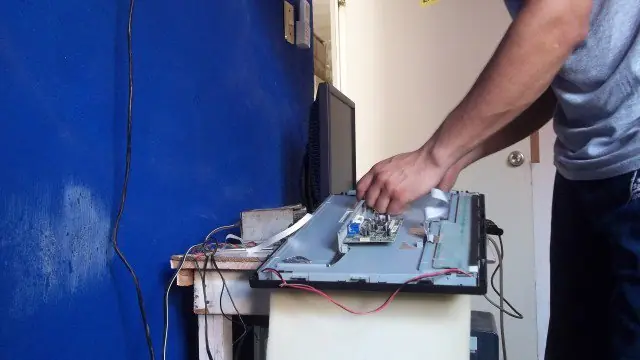

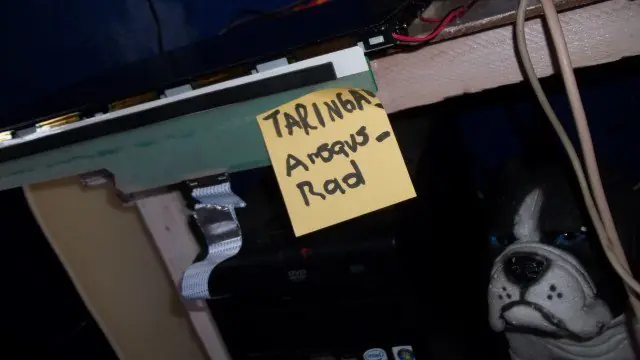

Armado de todos los componentes.

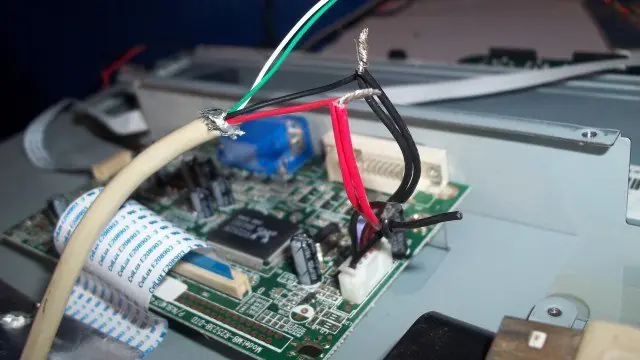

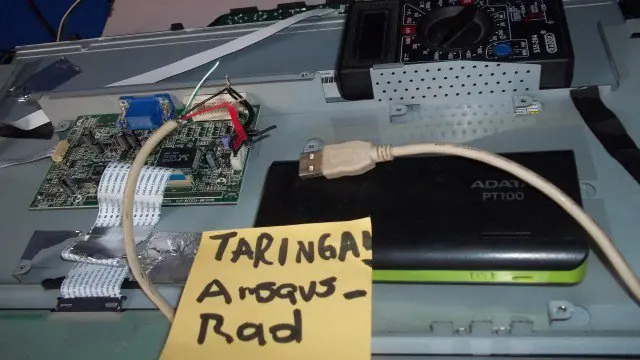

Para ir a la prueba 2 utilicé un Power Bank que me brinda 5v a 2.1amp de salida, tomé un cable USB e hice las correspondientes conexiones.
Conexiones temporales de las tiras LED al regulador de voltaje variable
¡Prueba 2! Encendido de LED's a 9v y a 11v.
¡Prueba 3! Encendido del LCD con Power Bank.

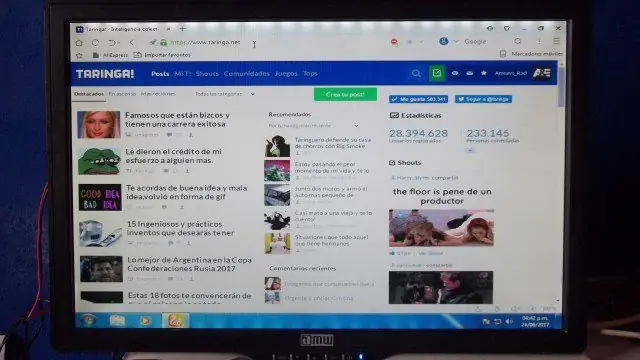

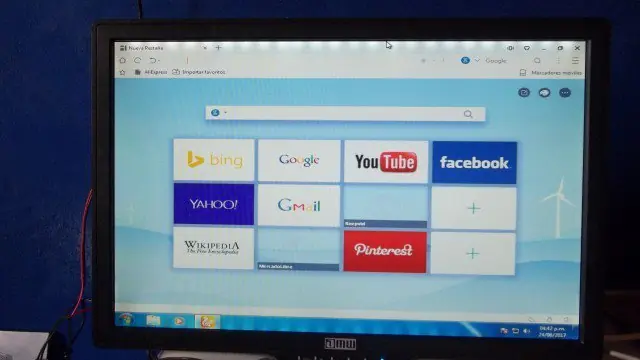

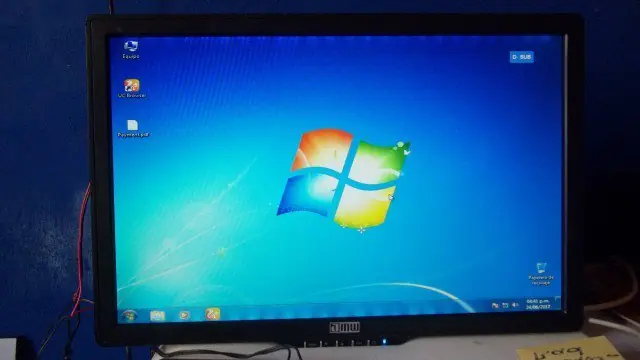

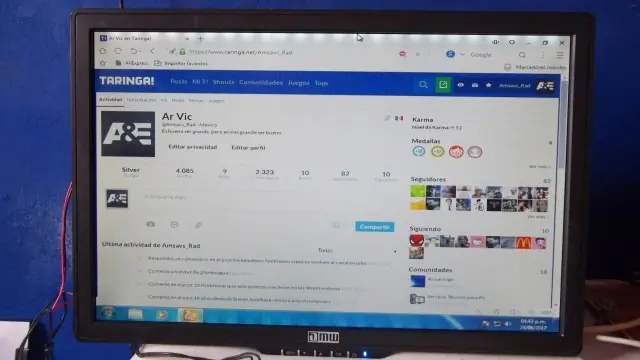

¡Prueba final! Conexión a PC.
Los ajustes de brillo se realizan directamente de la fuente de energía
Resultados finales: Fue un éxito el funcionamiento y cuidado al realizar el desmontado del display, el único inconveniente de menor consideración es la dispersión de la luz, pero como ya había dicho antes no habrá problema con esto por el futuro uso que pretendo darle.
Antes de terminar los dejo con estas imágenes que tomé durante el proyecto

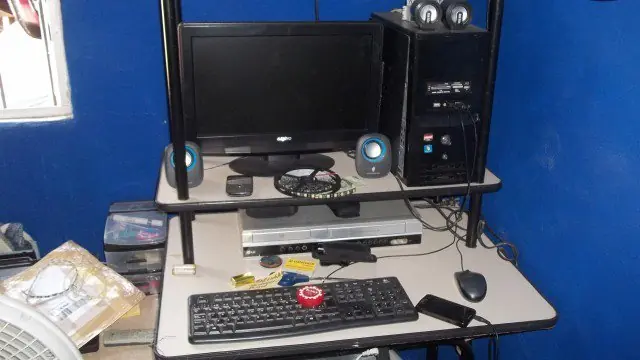

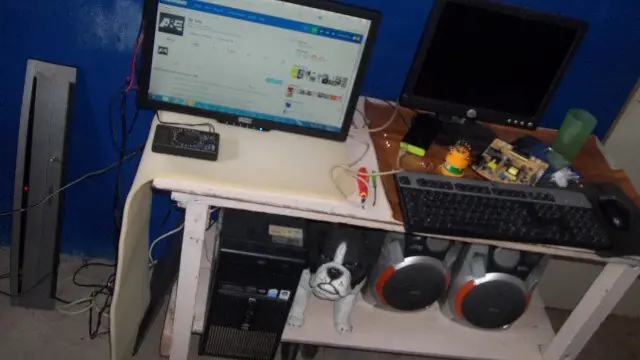

Mi PC con Windows XP que uso para juegos, trabajo, ediciones de vídeo e imágenes
Mi PC con Windows 7 que uso para Internet y pruebas de proyectos.
Mi camioneta a control remoto y la tableta.
