Mini

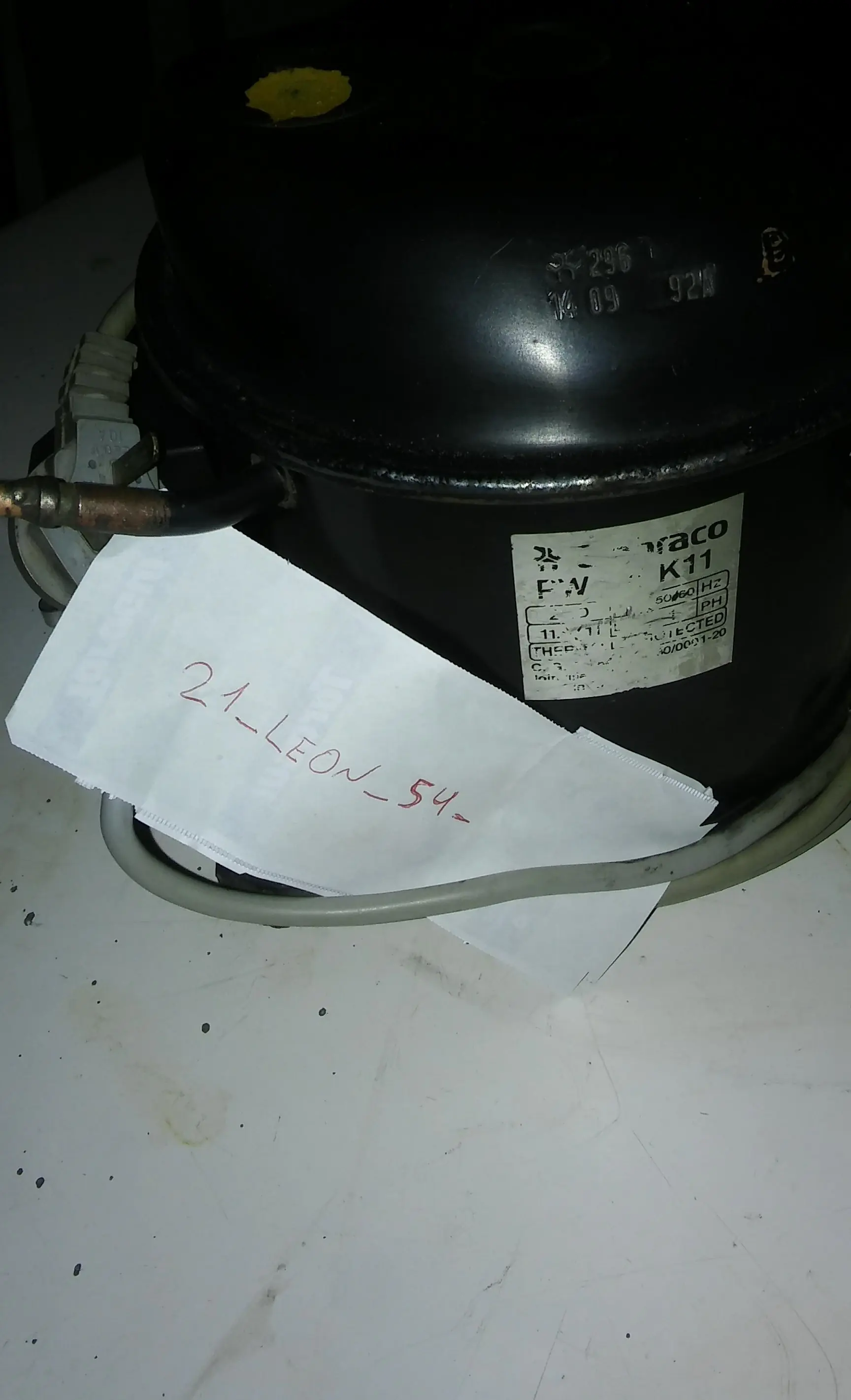

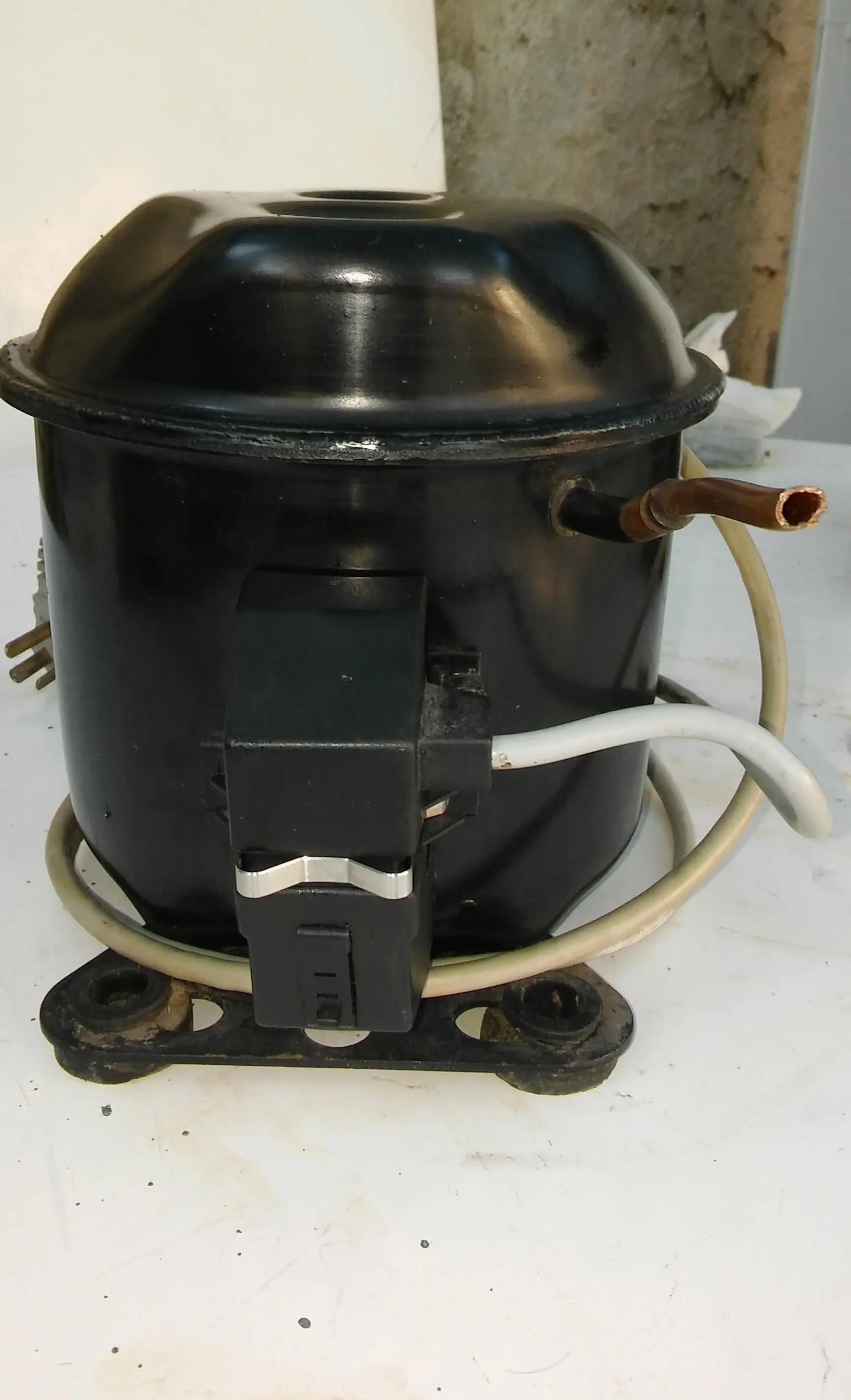

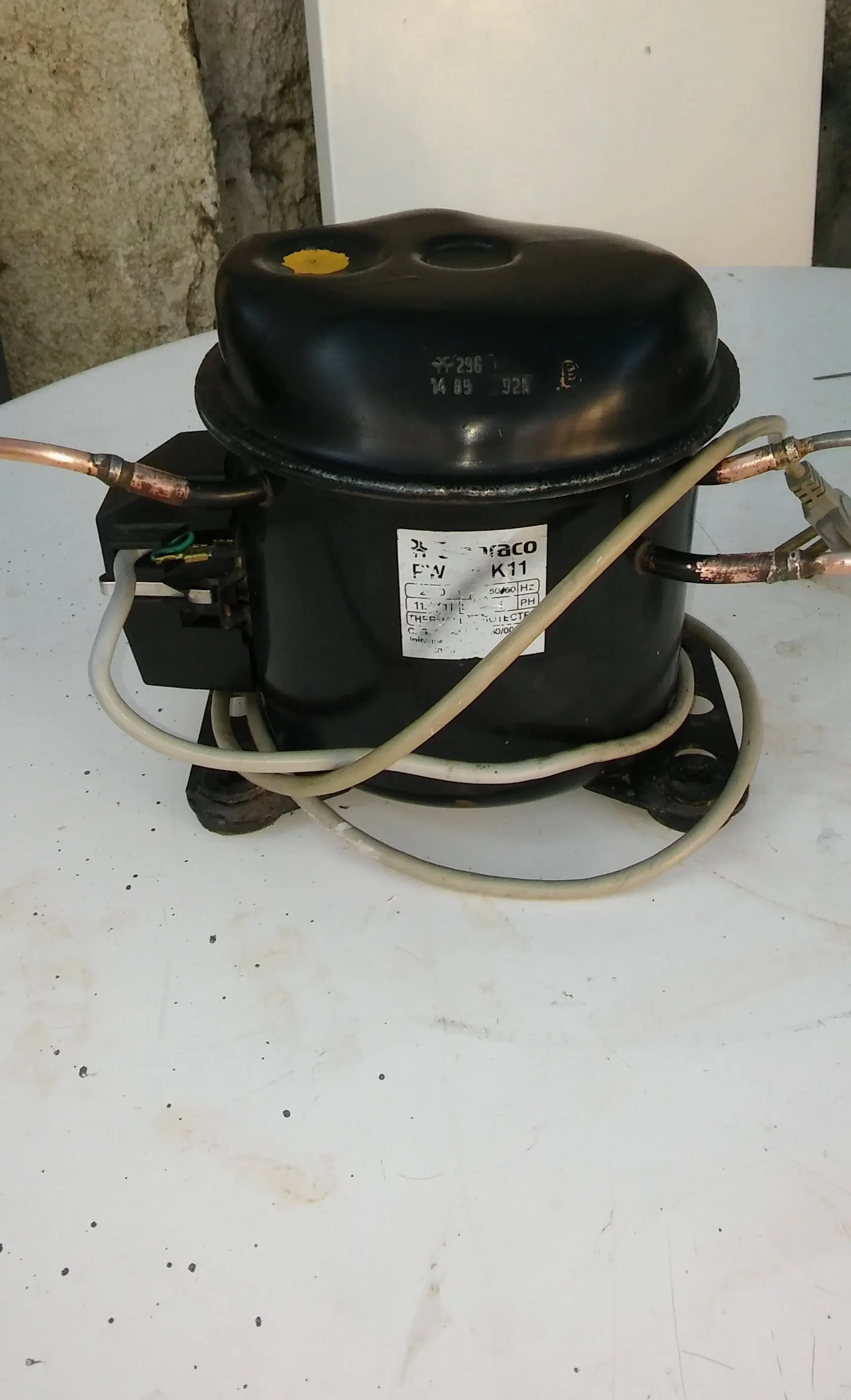

compresor con motocompresor de heladera vieja

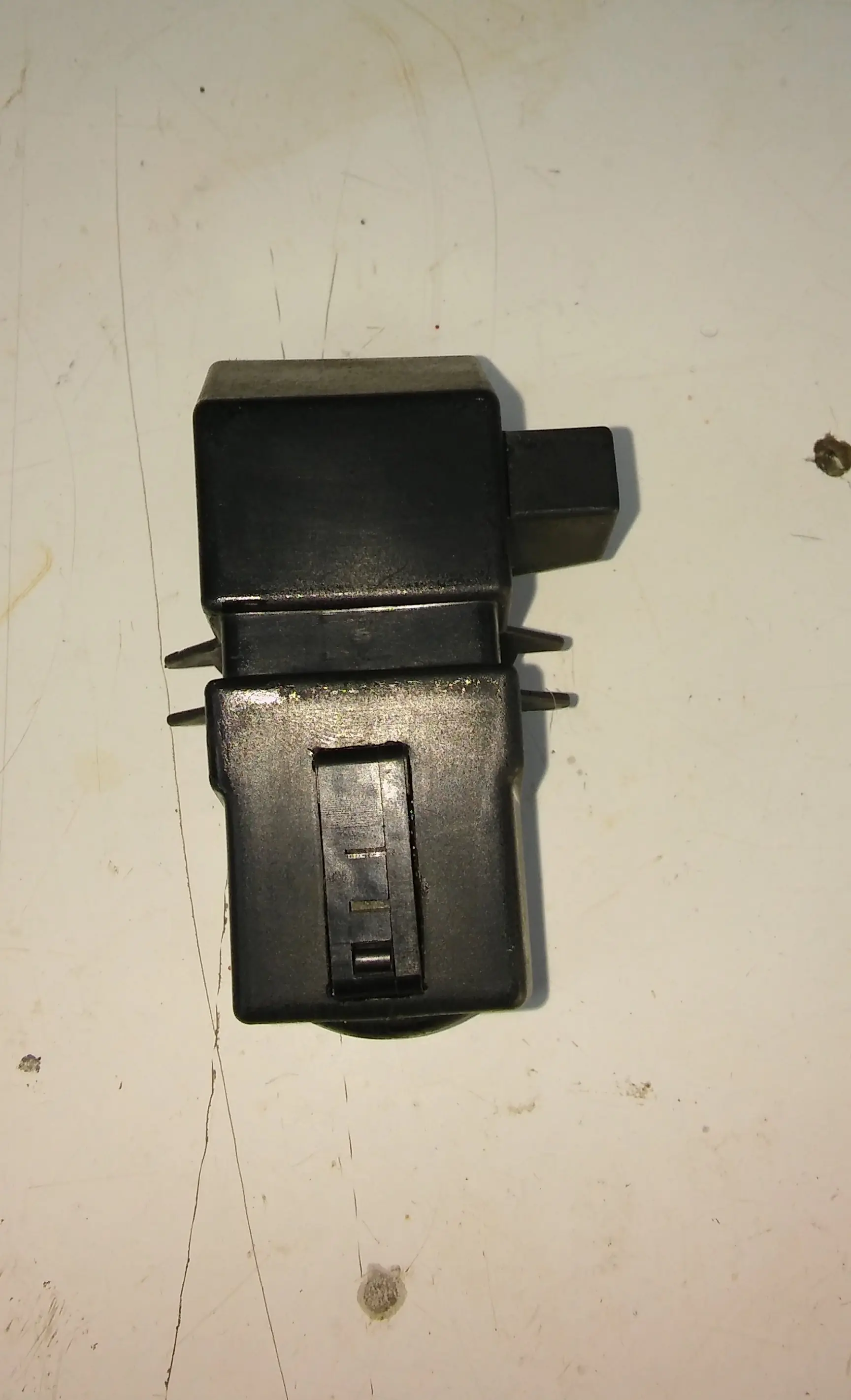

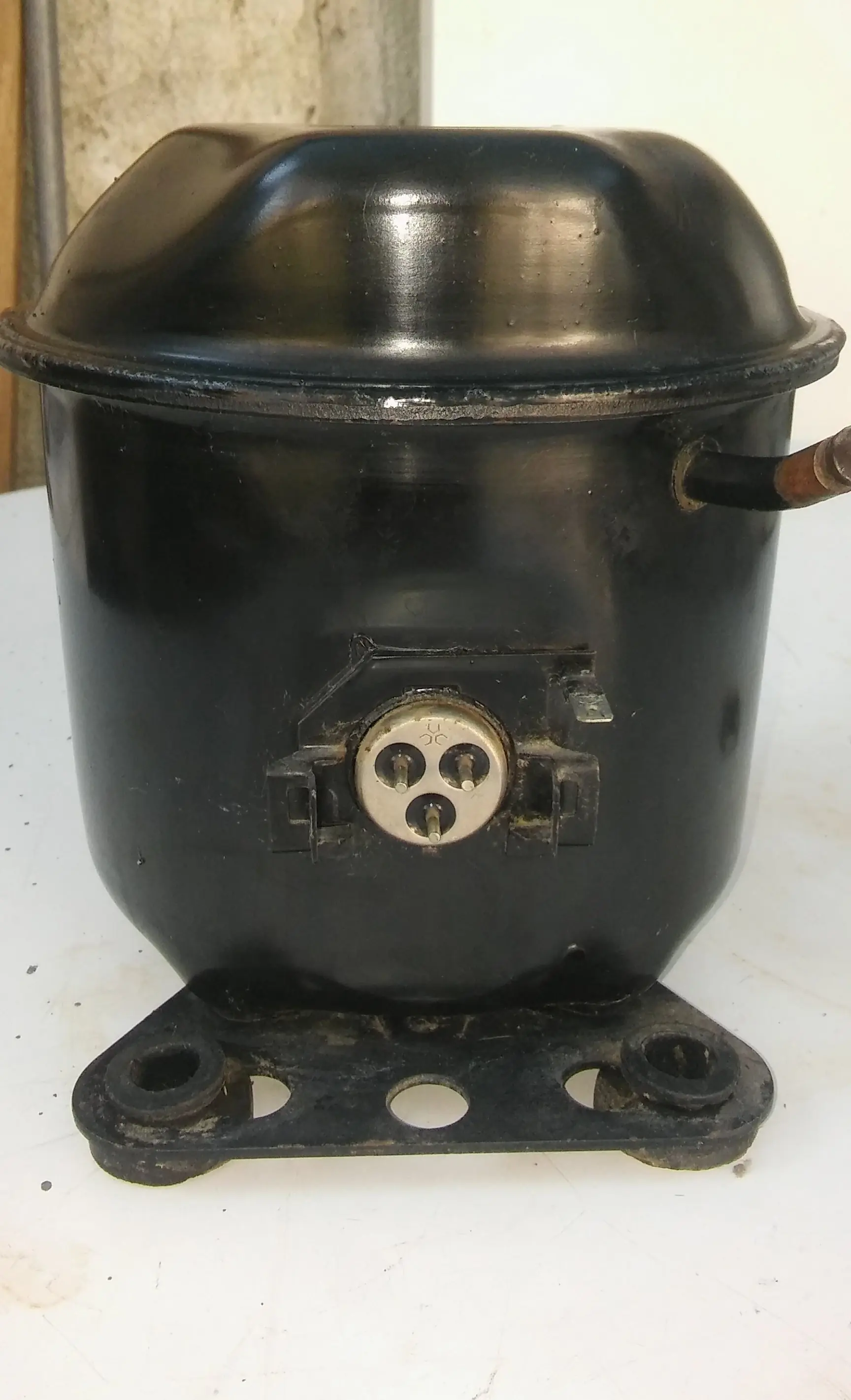

hay que identificar los pines, que por lo general vienen así

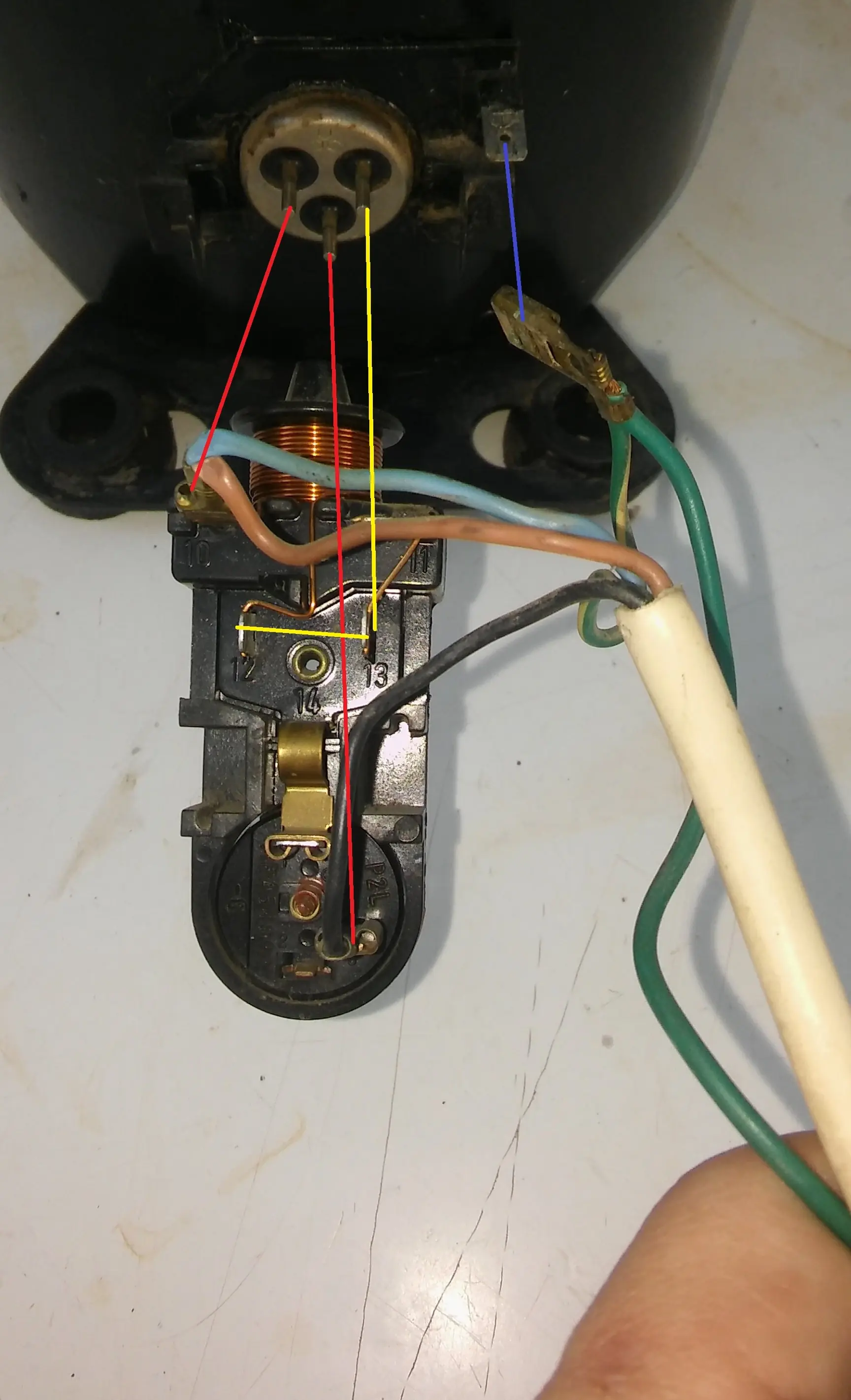

pero los míos estaban diferentes y lo comprobé así
en rojo es la conexión a la electricidad, en amarillo el puente entre bobinas y en azul la tierra
el común y la bobina de trabajo se conectan a la red eléctrica y en la bobina de arranque se hace un puente con un pulsador entre la bobina de trabajo

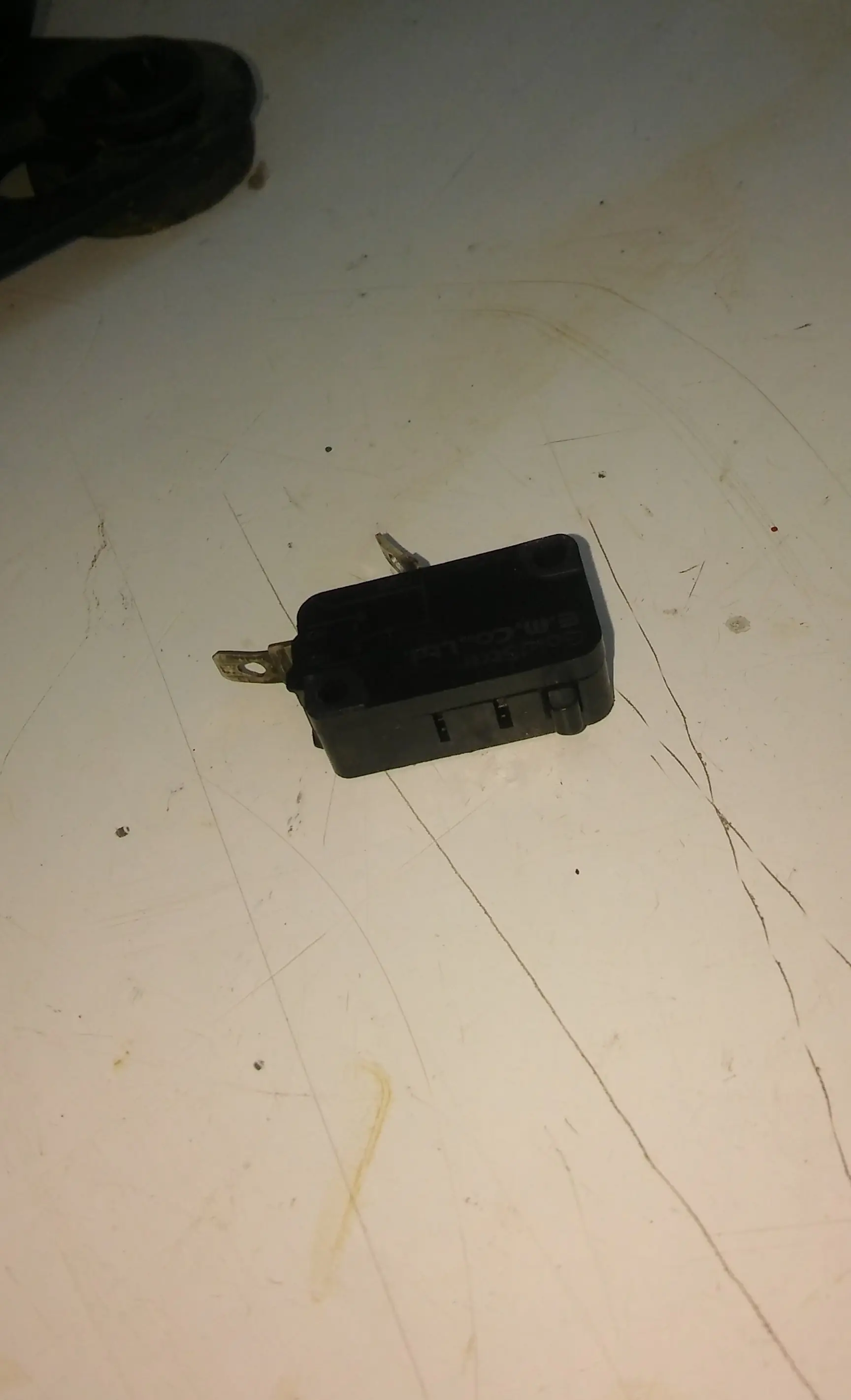

pulsador

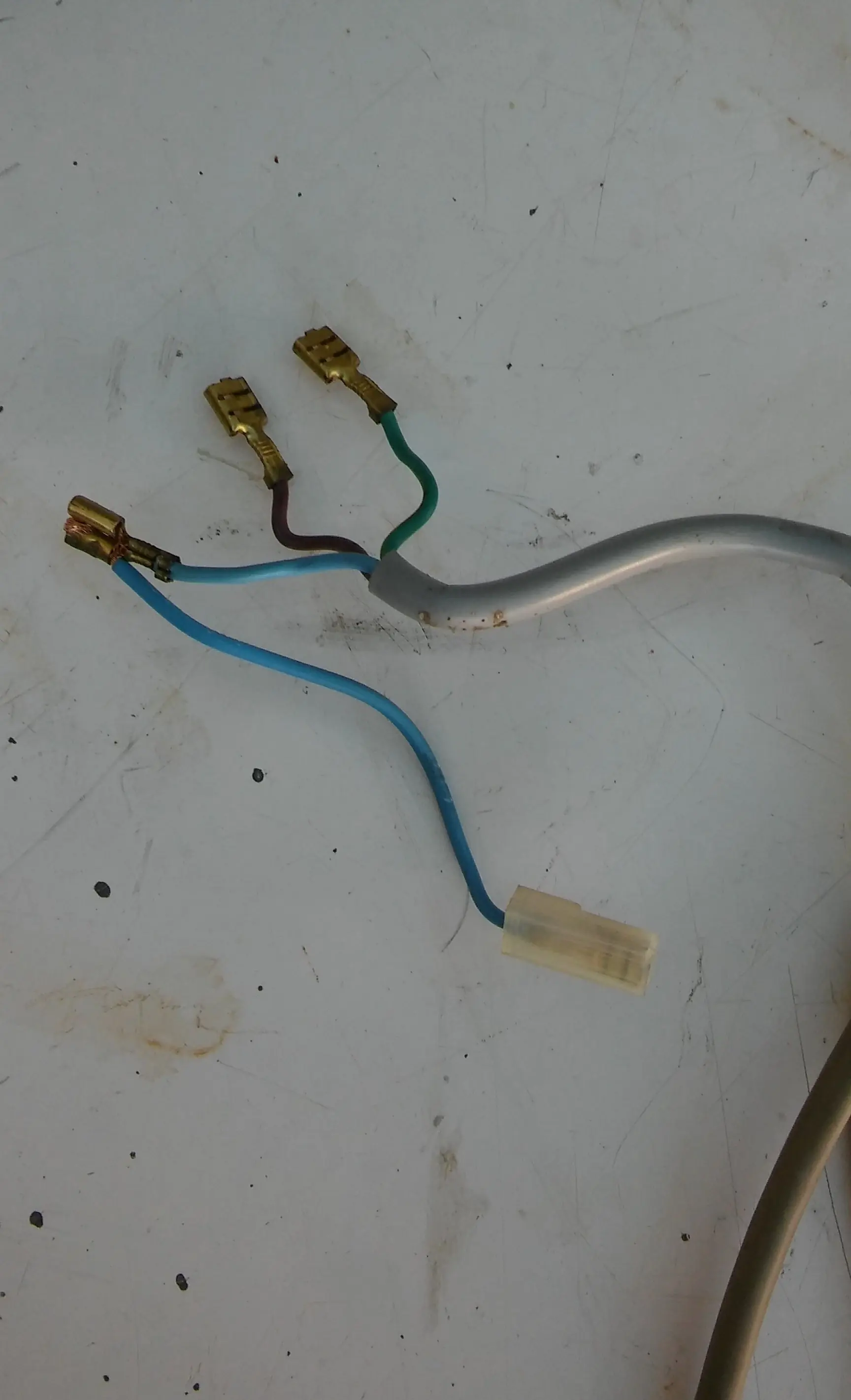

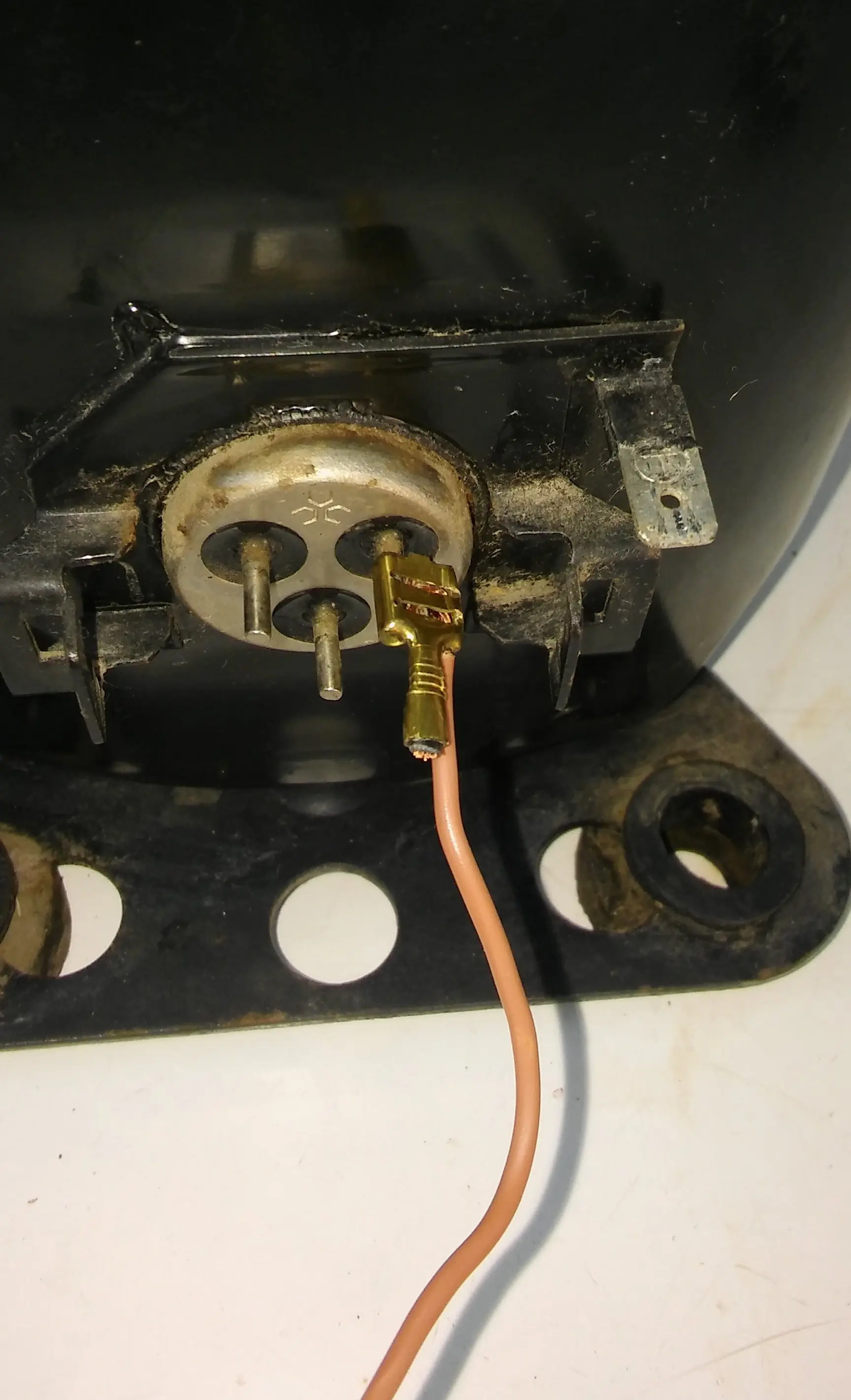

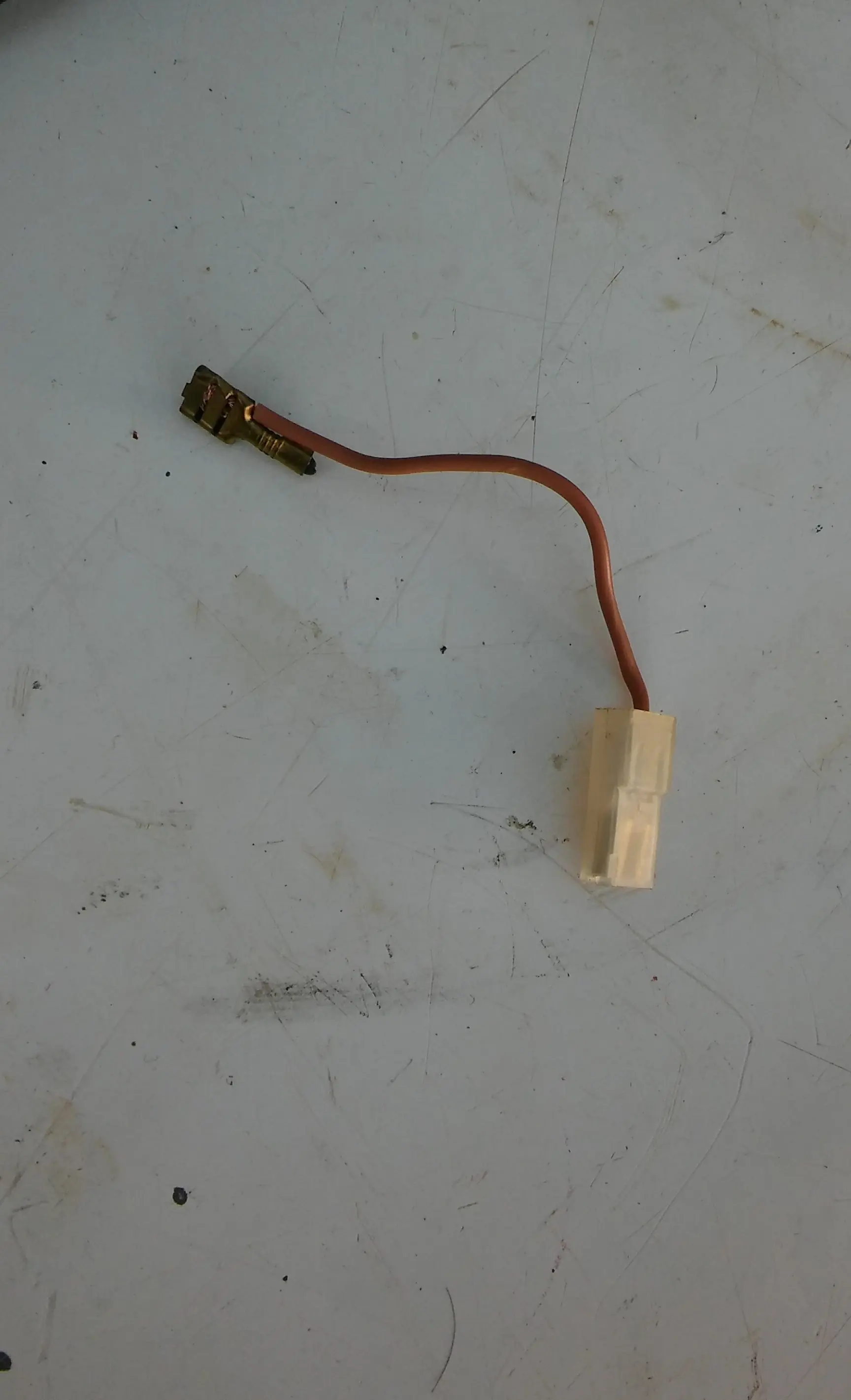

vamos uniendo los cables

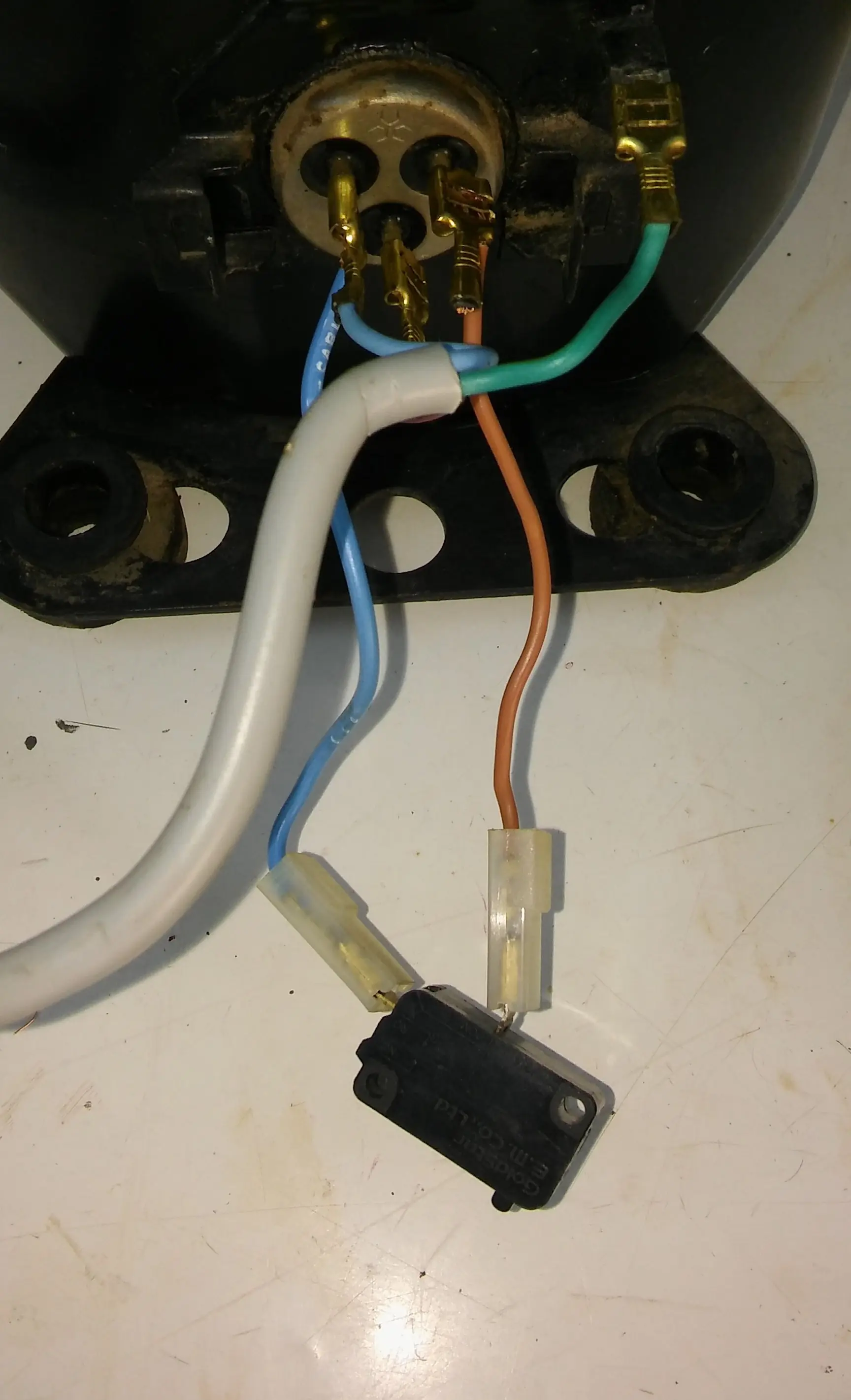

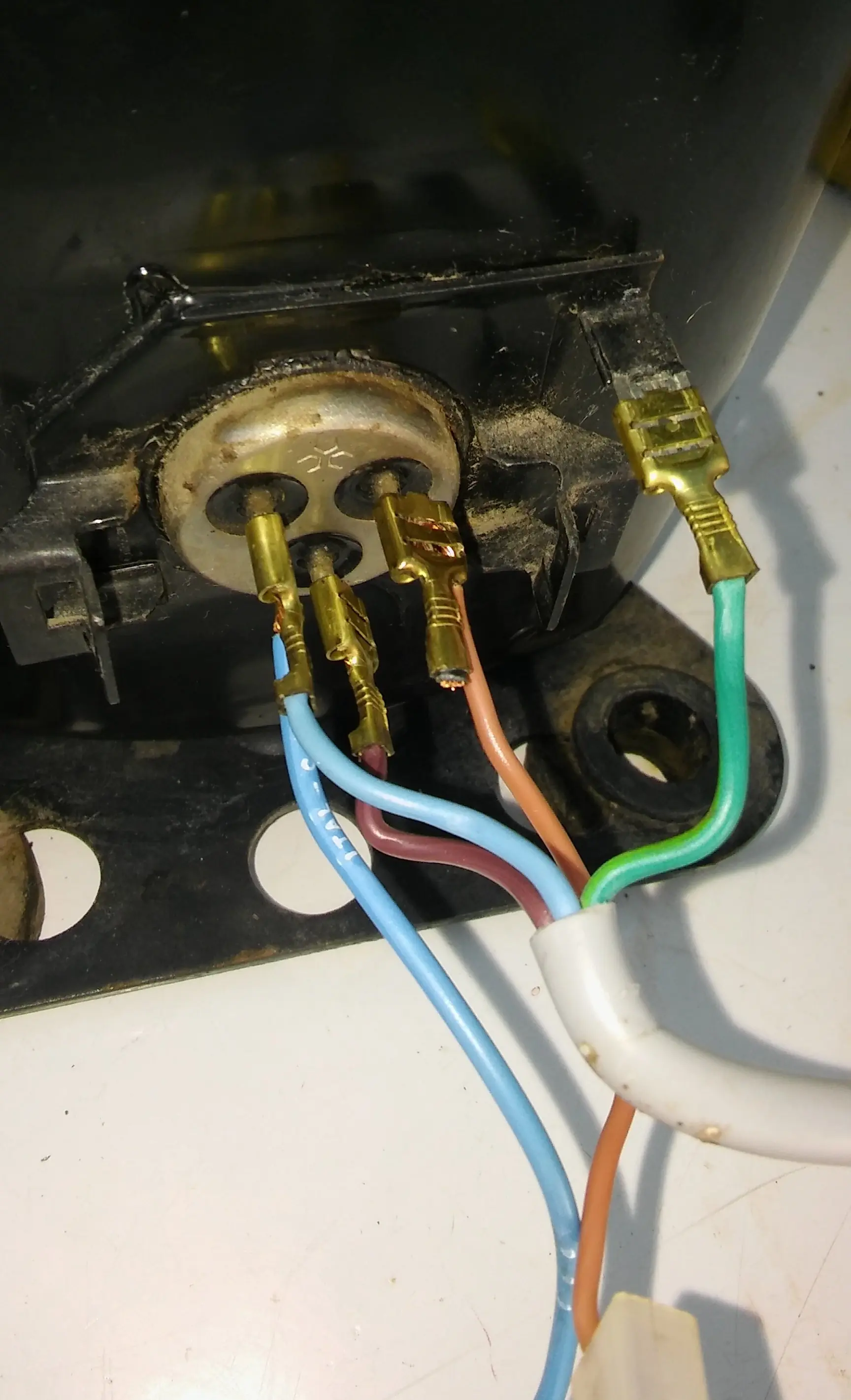

tiene que ir conectado así
corte el espacio para el pulsador y lo pegue con silicona
y así quedo
solo hay que enchufarlo y apretar una vez el botón para que arranque
pueden ponerle uno de estos filtros de combustible en la toma de aire para que no le entre polvo
y si lo van a usar para inflar pelotas, bicicletas o cosas chicas basta con sostener la manguera con un abrazadera
espero que les sirva saludos
